Утеплитель для откосов пластиковых окон: Утепление откосов пластиковых окон внутри дома

Как утеплить откосы пластиковых окон внутри и снаружи своими руками

На смену старым деревянным оконным конструкциям в домах все чаще приходят современные материалы. К ним, в частности, относятся пластиковые окна. Однако на практике заменить конструкцию недостаточно. Чтобы в доме стало по-настоящему тепло, необходимо понимать, как утеплить откосы пластиковых окон внутри.

Процедура утепления откосов окон имеет большое значение.

• Почему необходимо утеплять откосы
• Особенности утепления откосов пластиковых окон
• Применяемые материалы
  • Тонкий пенопласт
  • Вспененный пенополиэтилен
  • Минеральная вата
  • Сэндвич-панели
• Инструменты и расходные материалы
• Подготовительные работы
• Утепляем внутреннюю сторону
• Утепление внешней стороны
• Утепление откосов на дверях
• Техника безопасности
• Возможные сложности и ошибки

Почему необходимо утеплять откосы

Прежде чем пытаться утеплить откосы пластиковых окон внутри, нужно разобраться, для чего это необходимо.

К основным причинам проведения этой процедуры относят:

• Каркас окна не очень плотно прилегает к откосам. В этом случае остаются швы, которые заполняют пеной. Этот материал демонстрирует хорошие теплоизоляционные характеристики. Однако он восприимчив к влиянию влаги и температурных колебаний.
• Оконные коробки, которые лишены дополнительной защиты, уже вскоре начинают страдать от воздействия внешних факторов. При отсутствии утепления места стыков будут подвергаться влиянию влаги. Под воздействием низких температур это разрушит крепления. В итоге окно просядет.
• После усадки сооружения формируются свободные места между окном и проемом. Они провоцируют промерзание и попадание холодного воздуха в помещение.
• Для неутепленных окон характерно скопление конденсата изнутри. Это влечет образование грибка и плесени, что приносит здоровью большой вред.

Утепление окон не только решает практические задачи. Эта процедура делает конструкцию более стильной и привлекательной.

Утеплять оконные откосы нужно практически всегда

Особенности утепления откосов пластиковых окон

Для внутреннего утепления окон в квартире требуется правильно выбрать материал. Перед тем как пытаться утеплить оконные откосы своими руками, нужно ознакомиться с инструкцией по проведению работ.

Для этого стоит сделать следующее:

• Удалить монтажную пену, которая выступает.
• Обработать поверхность антибактериальным грунтом. Это помогает предотвратить образование плесени.
• Покрыть периметр окна штукатуркой. Это поможет зафиксировать утеплитель.
• Зачистить и загрунтовать поверхность.

Применяемые материалы

Утеплять окна внутри требуется и в кирпичных, и в панельных домах. Для этого важно правильно выбрать материал. Так, можно применять панели ПВХ, пеноплекс и другие вещества.

Тонкий пенопласт

Этот материал обладает выраженными утепляющими свойствами. К тому же для него характерна сравнительно невысокая стоимость.

Однако существует и важный минус: за счет пористости структуры материал накапливает внутри влагу.

Для проведения работ подойдет пенопласт.

Вспененный пенополиэтилен

Если планируется потратить больше денег, можно отдать предпочтение вспененному полиэтилену. Пеноблочный материал характеризуется прекрасной теплоизоляцией и отличается стойкостью к влаге.

Также допустимо применять полиэтилен, который имеет дополнительный фольгированный слой. Он будет выполнять функции теплоотражающего щита.

Минеральная вата

Этот материал отличается простотой применения и прекрасными теплоизоляционными характеристиками.

Минеральная вата отличается по плотности, что позволяет выбрать оптимальный вариант. Дополнительным преимуществом этого материала считаются прекрасные звукоизоляционные характеристики.

Хорошим вариантом станет применение минеральной ваты.

Сэндвич-панели

Этот материал обладает небольшим весом и устойчив к нагрузкам. Такие панели могут быть двух- или трехслойными. Это позволяет каждому выбрать лучший вариант использования.

Инструменты и расходные материалы

Для утепления окон из пластика потребуется следующее:

• панели по размеру проема;
• пластиковые уголки;
• клей;
• линейка;
• монтажный нож;
• правило;
• уровень.

Лучше все подготовить заранее, чтобы не пришлось бросать работу и ехать в магазин за необходимым инструментом.

Подготовительные работы

Перед проведением работ нужно определить, в какой части окна сильнее всего дует. Для этого нужно сделать следующее:

• Провести влажным ребром ладони вдоль окон. В местах резких температурных колебаний окно не герметично.
• Определить, откуда идет холодный воздух. Он может выходить из-под створки или из зоны между рамой и откосом.
• Если сквозняк идет от рамы, поместить в приоткрытую створку бумажный листок. Его нужно постараться вытащить после закрытия. Если при закрытых створках сделать это удалось, значит, окно закрывается неплотно.

Обязательно нужно найти места, в которых прилегание не является плотным

Утепляем внутреннюю сторону

Пошаговый процесс утепления окон изнутри подразумевает выполнение таких действий:

1. Удаление остатков монтажной пены.
2. Обработка поверхности грунтом с антибактериальными свойствами. Это помогает избежать появления плесени.
3. Оштукатуривание площади окна. Так можно получить ровную поверхность, на которую в будущем можно будет наклеить пенопласт.
4. Очищение оштукатуренных участков, обработка грунтом и укладка утепляющего слоя.
5. Обработка пенопласта наждачной бумагой. Это помогает уменьшить гладкость. После этого материал можно крепить к откосам.
6. Сушка конструкции и нанесение шпаклевки в углы.
7. Нанесение финишного покрытия. Это может быть гипсокартон или декоративная штукатурка.

Проведение работ можно осуществлять своими руками.

Утепление внешней стороны

Иногда утеплять откосы нужно и со стороны улицы. Для проведения работ снаружи требуется сделать следующее:

1. Удалить избыток монтажной пены и нанести грунт.
2. Для улучшения теплоизоляции использовать пеноплекс.
3. Закрепить специальный уголок.
4. Наложить клей и поместить в него сетку из стекловолокна.
5. После высыхания воспользоваться водоэмульсионным красителем.

Наружная сторона из пенопласта, штукатурки и красителя не позволит попадать в помещение холодному воздуху. Теплые откосы сместят точку росы в направлении наружных стен.

Утепление откосов на дверях

В качестве дверного утеплителя стоит применять полистироловые плиты, плотность которых составляет 35 %. При этом требуется сделать следующее:

1. Очистить поверхность.
2. Нанести грунтовку и оставить на 2,5 часа.
3. Приклеить полистирол и просушить клей.
4. Прикрепить утепляющий слой.
5. Проклеить готовые фрагменты пластиковой сеткой.
6. После полного высыхания нанести шпаклевку.
7. После высыхания обработать поверхность наждачными листами и загрунтовать ее.
8. Окрасить поверхность.

Прекрасно подойдут полистироловые плиты плотностью 35 %

Техника безопасности

Некоторые виды работ по изоляции окон нуждаются в соблюдении техники безопасности. Выполнять их самостоятельно можно в том случае, если окна располагаются не выше 2 этажа.

Перед проведением работ обязательно требуется ознакомиться с технологическим процессом и вооружиться защитными средствами.

Возможные сложности и ошибки

Начинающие мастера при утеплении окон допускают такие ошибки:

• Вырезают детали из пенопласта точно по меркам. Если форма не подойдет, не останется запаса.
• Используют минеральную вату или пенопласт низкой плотности.
• Пренебрегают герметизацией стыков в откосах.

Утепление оконных откосов считается очень важной и ответственной процедурой. Это помогает добиться высокой теплоизоляции и избежать скопления конденсата на окнах. Грамотный подход при проведении работ позволяет предотвратить появление плесени и грибка.

Утепление откосов пластиковых окон своими руками: фото, видео инструкция

Пришедшие в негодность деревянные окна принято менять на рамы из пластикового профиля. Такое решение является обоснованным, так как новые материалы обеспечивают лучшую герметичность и теплоизоляцию помещения. Однако, добиться позитивных улучшений удается при соблюдении технологии монтажа и последующих отделочных работах. К этим процессам относится и утепление откосов пластиковых окон.

Если изначально были допущены ошибки при установке, со временем монтажные швы будут разрушаться. Естественное, такое окно не выпадет из проема даже спустя десятки лет, но с каждым годом сквозить от него будет все сильнее. Не дожидаясь такого плачевного состояния, можно сразу де заняться утеплением откосов пластиковых окон, тем более, что это недолго и недорого.

Откосы являются дополнительным источником, через который утекает тепло из помещения. Также за счет образования на них конденсата, в комнате может появиться запах сырости или плесени. Решать этот вопрос необходимо незамедлительно, но меньшие усилия придется прикладывать на первоначальном этапе установки окна.

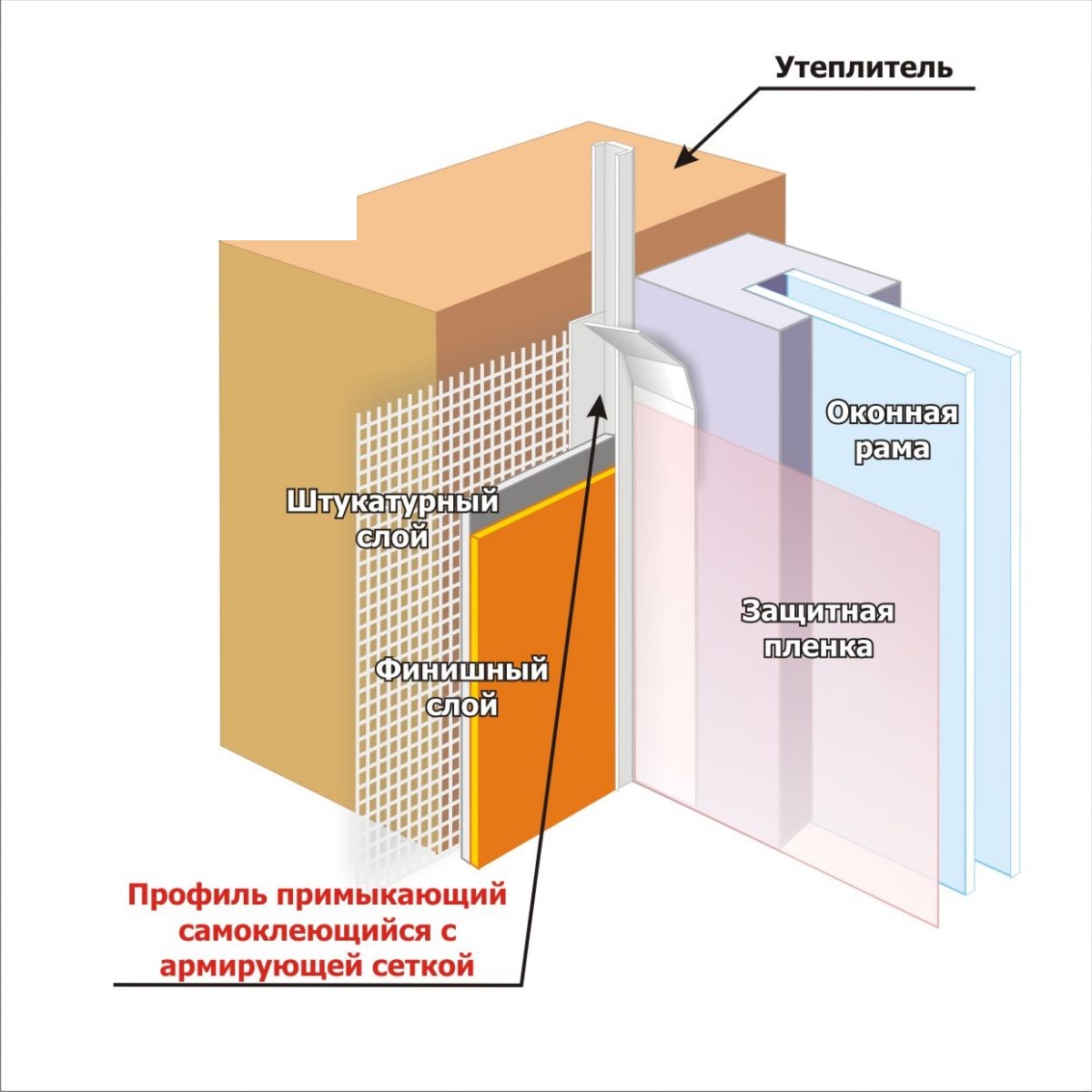

Послойное расположение материалов

В этом случае применяются современные утеплительные материалы:

• монтажная пена;
• минеральная или базальтовая вата;
• плиты пенопласта;
• рулоны фольгированной стеклоткани;
• сэндвич-панели.

Также можно проводить утепление откосов пластиковых окон изовером (стекловолокном). Предпочтение отдается какому-либо способу, исходя из технологических возможностей и при соблюдении эстетичного внешнего вида.

Изовер для утепления откосов

При использовании монтажной пены, понадобится ее укрыть от воздействия ультрафиолетовых лучей и влаги. В противном случае она будет разрушаться, и превратится в труху.

Обработка стыков монтажной пеной

Если проводить утепление откосов пластиковых окон своими руками с помощью пенопласта, то необходимо знать, что этот пористый материал способен накапливать влагу, что в такой ситуации будет нежелательным. Предпочтительнее выбрать плиты пеноплекса, который показывает повышенную эффективность, но имеет более высокую стоимость.

Еще одним качественным материалом для подобных работ является стеклоткань. Она блокирует циркуляцию воздуха, влаги и даже является диэлектриком. Однако, работать с ней в подобных условиях проблематично.

Стоит учесть, что результат окажется лучше, если работа будет проводиться с откосами как на внутренней стороне, в помещении, так и для внешних поверхностей, расположенных снаружи.

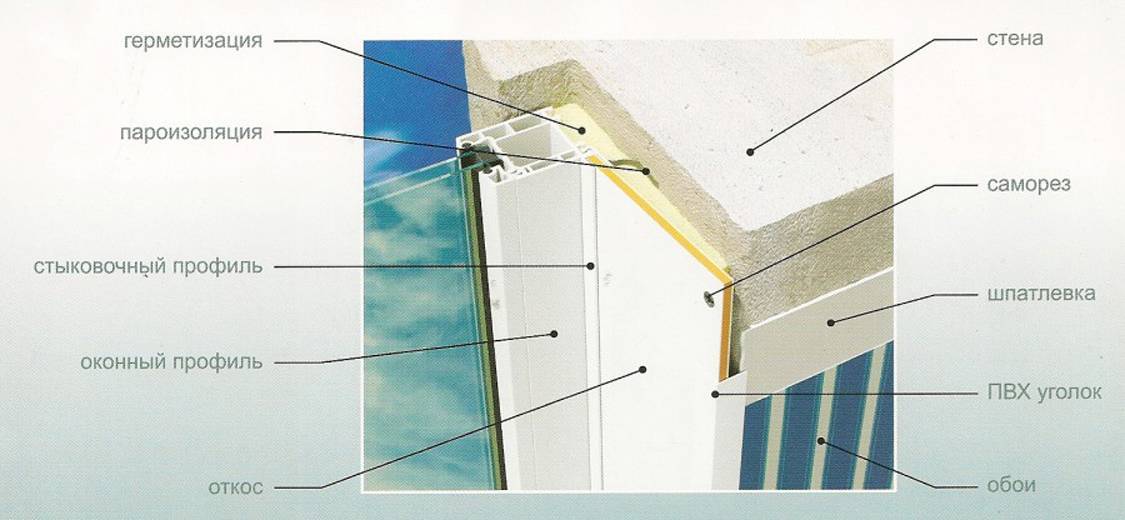

Варианты откосов пластиковых окон ПВХ

При существенных морозах, не имея надежного утепления откосов пластиковых окон изнутри и вовне, можно даже получить изморось на стенах. Поэтому пренебрегать подобной операцией не следует.

С этой статьей читают: Теплосберегающая пленка для утепления окон

Работа в помещении

После монтажа нового пластикового окна хозяева сразу же заботятся об обеспечении эстетичного внешнего вида ремонтируемой части помещения. Рекомендуется на данной стадии перед отделкой провести утепление проблемных участков с помощью использования одного из типов термовкладышей. Они монтируются на внутреннюю или внешнюю поверхность, а затем осуществляются штукатурные работы и облицовка.

Габаритные параметры термовкладышей зависят от климатических условий, а также теплопроводимости стены здания. Эффективность утепления откосов пластиковых окон своими руками как на видео зависит от степени прилегаемости термоизолятора к поверхности стены. Не должно допускаться вздутия или воздушного слоя в этом промежутке.

Способ заделки щелей изнутри

Можно воспользоваться одним из вариантов, которые выполнимы даже при самостоятельных работах.

• После установки окна на образовавшиеся плоскости оконного проема крепят утеплитель, который после фиксации обязан перекрывать шов между рамой и стеной. При этом образуется небольшой нахлест на лицевую часть рамы. Если используется мягкий утеплитель, типа базальтовой ваты, то поверхность укрывают слоем гипсокартона, то наружную часть необходимо зашпаклевать и покрасить. Когда применяют плиты экструдированного пенополистирола, то листы гипсокартона не монтируют. Горизонтальная часть откосов также подвергается утеплению. После монтажа плит, обязательно с лицевой стороны накладывается штукатурная сетка. Поверх нее наносят приготовленный цементный раствор. Финальным слоем является финишная шпаклевка.
• Добиться качественного утепления откосов пластиковых окон как на видео удастся с помощью монтажа сэндвич-панелей. Этот материал включает в свой состав теплоизоляционный слой. Такой тип работ принято называть «чистым». Данное утепление отлично подходит именно к пластиковым окнам по своей стилистике, ведь аналогичные поверхности декора и рамы уместно гармонируют между собой. Чтобы создать лучший контакт, можно класть дополнительный слой минваты между панелью и откосом.

Обратите внимание на то, что в качестве утеплителя рекомендуется использовать только каменную (базальтовую) вату. Она изготовлена из расплава и является абсолютно безопасной для использования внутри жилых помещений. В отличие от каменной, стекловату изготавливают из расплава стекла и кварцевого песка, что позволяет использовать ее только для  утепления помещений снаружи.

ВИДЕО: Какие откосы для ПВХ-окон лучше – пластиковые, штукатурные или гипсокартоновые

Использование пенопласта

Одним из распространенных вариантов является применение пенопласта за счет своей доступной стоимости и относительной простоты работы с ним. Перед его использованием потребуется подготовить ровную поверхность. Делается это после монтажа пластиковой рамы. Откосы штукатурятся цементным раствором, включая участки с монтажной пеной. После высыхания обрабатываем антибактериальным раствором, предотвращающим появление грибка, и подготавливаем пластины пенопласта толщиной около 5 мм.

Заделка откосов пенопластом

Так как поверхность этого утеплителя является недостаточно удобной для использования раствора, то ошкуриваем ее с помощью наждачной бумаги. Далее смазываем специальным клеем эту поверхность и прикладываем к откосу. Излишки пластины удаляем строительным ножом.

К углу необходимо монтировать строительный уголок из пластика, а затем зашпаклевать и его. Плоскость уголка, выступающая на стену комнаты, будет скрыта декоративными наличниками, обоями или иным общим финишным покрытием комнаты.

Лицевую часть пенопласта без проблем удастся отделать наиболее предпочтительным способом:

• нанести слой цветной штукатурки;
• укрыть влагостойким гипсокартонном;
• установить декоративные панели.

Главное обеспечить единство стиля в помещении.

С этой статьей читают: Теплоизоляция с фольгой: полиэтилен, минеральная вата, пенополистирол

Более быстрый вариант при монтаже удастся обеспечить, если склеить подготовленный пласт гипсокартона с листом пенопласта. Сформируется многослойная заготовка. Ее монтируют на откос при помощи нескольких дюбелей. Шляпки саморезов и торцы плиты скрываем штукатуркой.

Вместо пенопласта рекомендуется использовать пеноплекс. При сходной с пенопластом технологией изготовления листы пеноплекса дополнительно запекают, что качественно улучшает его структуру и, как следствие, функциональные характеристики.

ВИДЕО: Утепление откоса пенопластом. Нестандартное решение

Наружные работы

Позитивный эффект от утепления будет больше, если провести утепление откосов пластиковых окон снаружи. В работах выше второго этажа необходимо воспользоваться помощью профессионалов.

Если поверхность неровная, то обрабатываем ее цементным раствором и ожидаем полного высыхания. Готовим плиты пеноплекса по габаритам наружных откосов. Наносим на поверхность слой клея и фиксируем на вертикальной поверхности. Дополнительно монтируем 4-5 точек дюбелями с грибковыми шляпками, а затем крепим уголок.

Утепление откоса пенопластом снаружи

Лицевая поверхность обрабатывается спецклеем, на которую монтируется стекловолоконная сетка, вдавливая ее в поверхность. Ровняем все шпаклевкой. После просыхания на такое утепление наружных откосов пластиковых окон можно наносить водоэмульсионную краску.

ВИДЕО: Как утеплить пластиковые окна, если стены текут изнутри (конденсат, плесень)

причины образования конденсата, выбор материала

Утепление откосов – одна из частей процедуры обустройства жилья, которая в совокупности позволяет создать в нем комфортный и здоровый микроклимат. Это занятие достаточно простое, оно не требует профессиональных навыков и инструментов. Вы можете сделать это самостоятельно, уложившись в ограниченную смету. Для достижения качественного результата необходимо изучить особенности имеющихся в продаже материалов и технологию их использования.

Содержание

1. Причины образования конденсата
2. Выбор материала для утепления откосов
3. Утеплительные инструменты и материалы
4. Процесс утепления откосов пластиковых окон внутри дома

Причины образования конденсата

Утепление откосов защищает помещение от сырости и образования плесени

Конденсат, образующийся на стенах и рамах, является причиной повышенной влажности в квартире. Из-за сырости начинают развиваться грибок и плесень. Обувь, одежда и мебель быстро портятся, в воздухе появляется неприятный запах. Все это чревато материальными потерями и проблемами со здоровьем.

Причины появления конденсата:

• Оконная рама не плотно прилегает к проему, имеются технологические швы, которые заполнены монтажной пеной или цементным раствором. Цемент — отличный проводник холода, а пенопласт быстро разрушается под воздействием влаги, перепадов температуры и ультрафиолета.
• Стеклопакет сильно остывает на морозе, через раму холод передается на стены. При отсутствии изоляционной прокладки несущие конструкции остывают и из-за разницы температур образуются капли воды.
• Со временем здание дает усадку, что приводит к образованию сквозных щелей, через которые холодный воздух поступает в помещение и к стенам.

Грамотно выполненное утепление откосов пластиковых окон изнутри и снаружи поможет избавиться от лишней сырости и положительно скажется на дизайне помещения.

Выбор материала для утепления откосов

При выборе материала следует ориентироваться не только на его стоимость.

Необходимо использовать теплоизоляцию, имеющую следующие характеристики:

• низкая теплопроводность;
• долговечность;
• стабильность формы;
• устойчивость к перепадам температур;
• низкая гигроскопичность;
• устойчивость к плесени и грибкам.

Сэндвич-панель

Утеплить откосы пластиковых окон внутри квартиры и со стороны улицы можно следующими материалами:

• Пенополистирол. Производится в виде плит 100х100х2 см. Отличается доступной ценой, легкостью и простотой в обработке. Недостаток в том, что вещество впитывает влагу и под ее воздействием теряет свои свойства, медленно превращаясь в пыль.
• Экструдированный пенополистирол – самый эффективный утеплитель среди плитных аналогов. Пеноплекс не портится от сырости, невосприимчив к давлению и болезнетворным микроорганизмам. Он отлично подходит для наружного и внутреннего использования.
• Минеральная вата. Производится в рулонах и пластинах толщиной 50 мм, 100 мм и 150 мм. Материал хорошо проводит воздух. Минвату можно использовать для утепления деревянного и каркасного дома, где ценятся вентиляционные качества. Поскольку изолятор гигроскопичен, его необходимо утеплить мембранным полотном с последующим покрытием пластиковыми панелями или оштукатуриванием.
• Пенополиуретан. Это жидкое вещество, которое при контакте с воздухом увеличивается в 30-40 раз, заполняя все щели и полости. Затвердевшая пена характеризуется низкой теплопроводностью, устойчивостью к сырости и перепадам температур. Недостаток пенополиуретана в том, что под воздействием ультрафиолета он быстро разрушается.
• Сэндвич-панели. Отличный вариант для отделки откосов как снаружи, так и внутри. Пена, заключенная между плитами ПВХ, защищена от внешних воздействий и эффективно удерживает холод. При монтаже необходимо правильно заделать торцы панелей, чтобы надежно закрыть наполнитель.
• Теплая штукатурка. Сочетает в себе качества пены и шпаклевки. Благодаря своему жидкому состоянию он заполняет все пустоты, образуя прочный каркас для окна. После высыхания является надежным температурным барьером между улицей и помещением. Усиление теплоизоляционных свойств раствора достигается добавлением различных пенопластовых шариков, керамических и полимерных добавок.

Пенополистирол Минвата Теплая штукатурка Пенополиуретан

Термооткос может быть создан из нескольких видов утеплителя, если необходимо добиться качественного результата по всем параметрам.

Изоляционные инструменты и материалы

Для предотвращения размножения микроорганизмов поверхность необходимо обработать антисептиком.

Для изготовления утепленного оконного откоса необходимо подготовить следующие инструменты:

• перфоратор;
• уровень;
• рулетка;
• ножовка по металлу;
• стусло;
• Нож канцелярский;
• маркер;
• кисть;
• шпатель;
• терка;
• монтажные перчатки;
• защитные очки.

Необходимо приобрести следующие материалы:

• синтетический или каучуковый клей;
• замазка;
• штукатурка фасадная;
• грунтовка глубокого проникновения;
• краска на водной основе;
• антисептик;
• армирующая сетка;
• теплоизоляция.

В зависимости от выбранной технологии списки могут быть больше или меньше.

При расчете строительных материалов необходимо делать запас 10-15% на погрешности, потери при транспортировке и хранении.

Процесс утепления откосов пластиковых окон внутри дома

Перед укладкой утеплителя поверхность обрабатывается антисептиком и грунтовкой

Утепление оконных откосов изнутри следует начинать с подготовки основания.

Рекомендуется выполнить следующие действия:

• очистить пространство между рамой и проемом от старой отделки и шпаклевки;
• внутренние отверстия выровнять с помощью пробойника;
• удалить грязь и пыль с поверхностей с помощью щетки и краскопульта, удалить жирные отложения;
• видимые трещины и отверстия заделывать цементным раствором или мастичным герметиком;
• обработать поверхность сначала антисептиком, а затем грунтовкой глубокого проникновения;
• выполнить пломбирование.

Дальнейшие действия можно проводить, когда основа хорошо высохнет. Это время можно потратить на утепление пространства под подоконником и отливы. Его, как и откосы, необходимо хорошо очистить от грязи и пыли, а затем залить одним из имеющихся теплоизоляторов.

Выравнивание откосов для утепления с помощью штукатурки

После этого необходимо провести следующие манипуляции:

1. Выровнять проемы, чтобы они имели правильную геометрическую форму. Для этого можно использовать пенополиуретан, гипсовый раствор или фасадную штукатурку.
2. Обработать отверстия антисептиком, пропиткой и гидрофобизатором.
3. Взять утеплитель, нарезать из него полосы необходимой ширины и длины. При изготовлении заготовок из базальтовой ваты нужно учитывать фактор эластичности и делать их больше на 2-3 см.

4. Приготовьте водостойкий клей и нанесите его на полоски. Сразу после этого с усилием вставьте их в полости, распределяя по всему объему. Удалите лишний клей.
5. Сделайте второй комплект теплых заготовок. Их необходимо делать с расчетом на то, что они будут покрывать поверхности между рамами и внутренние участки стены.
6. Наклейте теплоизолятор на ранее загерметизированные отверстия. Убираем выступающие излишки, срезаем углы.
7. Если используется минеральная вата, покройте ее мембраной и покройте паропроницаемым раствором.

Завершается заключительный этап. Откосы покрывают пластиковой, гипсовой или керамической плиткой.

Теплоизоляция со стороны улицы позволяет отодвинуть точку росы от несущих конструкций. Это продлит срок их службы и улучшит теплоизоляционные качества откосов. Для работы лучше использовать пенополистирол, обладающий всеми качествами, необходимыми для эксплуатации во внешней среде.

После укладки утеплителя на наружные стены наносится слой штукатурки

Наружное утепление выполняется в следующей последовательности:

1. Принимаются меры по обеспечению безопасности при работе на высоте. Страховка обязательна, трос крепится к радиатору или к специальному крюку, вкрученному в стену на время ремонта.
2. Стеклопакет снимается с глухой рамы и выносится из помещения. Здесь лучше привлечь помощника.
3. Участок по периметру окна очищается от грязи и обезжиривается.
4. На расстоянии 20-25 см от внешних краев откосов крепится пластиковый уголок 20х20 мм.
5. Полосы пенополистирола нарезаются по размерам наружного каркаса и откосов. Заготовки приклеиваются в обозначенных местах, после чего заделываются все щели.
6. Накладки жестко фиксируются тарельчатыми дюбелями с интервалом 40-50 см.
7. Армирование поверхности утеплителя осуществляется с помощью пластиковой сетки.
8. Наносится слой фасадной штукатурки толщиной до 15 мм.

Завершающий этап ремонта – отделка поверхностей. Для этого используется краска, устойчивая к влаге, морозу и ультрафиолету.

BSI-022: Звезда пересекла любителей строительной науки

Фланцевые окна и изоляционная обшивка из пенопласта.

Иногда я не понимаю. Зачем кому-то намеренно рекомендовать тепловой мост, если он совершенно не нужен? Оконная промышленность должна ненавидеть индустрию обшивки пенопластом, и в результате индустрия обшивки пенопластом ненавидит оконную промышленность. Ага, у нас наоборот. Только так я могу это объяснить. Читай дальше.

Кто-нибудь когда-нибудь слышал о ROESE? Привыкайте к этому. Это «выдвижной опорный элемент для чернового проема»… «выступ» («выступ») или удлинение каркаса несущей стены по периметру чернового проема» в соответствии с «AAMA» и «WDMA», соответственно, Американского архитектурного производителя. Ассоциация и Ассоциация производителей окон и дверей. В соответствии с AAMA и WDMA ROESE необходим, когда фланцевое окно установлено со стенами, обшитыми внешней непрерывной изоляцией – изоляционной обшивкой – чаще всего изоляционной обшивкой из пенопласта.

РОУЗ – это не РОЗА, это не РОЗА под любым другим названием… это тепловой мост. ^[1]

Давайте посмотрим на ROESE в действии. На фото 1 показана стена, обшитая ориентированно-стружечной плитой (OSB). Оконные проемы оформлены в виде «картинной рамы» с деревянной «шишкой». Толщина деревянного «выступа» предназначена для соответствия толщине непрерывной изоляции, которая будет установлена ​​позже.

Фото 1 – ROESE в действии – Каркас стены обшит ориентированно-стружечной плитой (ОСП). Оконные проемы оформлены в виде «картинной рамы» с деревянной «шишкой». Толщина деревянного «выступа» предназначена для соответствия толщине непрерывной изоляции, которая будет установлена ​​позже.

На фотографии 2 показаны «отбойники», «защищенные от воды» с помощью гидроизоляционных мембран, которые можно «отклеить и приклеить». Обратите внимание, что грунтовка наносится до установки гидроизоляционных мембран типа «отклеить и приклеить». Все хорошо. Все очень хорошо.

Фото 2. Водонепроницаемость ROESE – «Отбойники» защищены от воды с помощью гидроизоляционных мембран, которые можно «отклеить и приклеить». Обратите внимание, что грунтовка наносится до установки гидроизоляционных мембран типа «отклеить и приклеить». Все хорошо. Все очень хорошо.

На фотографии 3 показаны окна, устанавливаемые в проемы, и полностью приклеенный гидроизоляционный слой. Полностью приклеенный водоотталкивающий слой интегрируется с гидроизоляционными мембранами в отверстиях «выступа». Это все хорошо. На самом деле отлично. Проблем с контролем воды нет. Вовсе нет. И никаких проблем с управлением воздухом. Так в чем моя проблема? Просто древесина «выбивается» — это тепловой мост. Какой смысл в сплошной изоляции, если через нее через каждое пробитое отверстие прокладывать тепловой мост?

Фото 3 – Установка окон ROESE – Окна установлены в проемы и полностью приклеен гидроизоляционный слой. Полностью приклеенный водоотталкивающий слой интегрирован с гидроизоляционными мембранами в отверстиях «выпуклости». Это все хорошо. На самом деле отлично. Проблем с контролем воды нет. Вовсе нет. И никаких проблем с управлением воздухом. Так в чем моя проблема? Просто древесина «выбивается» — это тепловой мост. Какой смысл в сплошной изоляции, если через нее через каждое пробитое отверстие прокладывать тепловой мост?

В соответствии с AAMA и WDMA функция «выступа» заключается в том, чтобы поддерживать вес окна и «обеспечивать прямое крепление окна к конструкции для передачи ветровой нагрузки на конструкцию» при установке внешней непрерывной изоляции. Кажется разумным. Только почему сейчас? Никогда раньше в этом не нуждался. Строительная индустрия имеет лишь 35-летний исторический опыт, показывающий, что в этом нет необходимости. Установка окон с фланцами поверх обшивки пенопластом восходит к Deep Purple и Smoke on the Water. ^[2]

Мы подвешивали детали к пенопластовой оболочке, чтобы определить долговременную ползучесть ( Фото 4 ). Мы повесили детали на обшивку из пеноматериала, чтобы определить прогиб и моменты (, фотография 5, ). Мы присосались к окнам, установленным на сплошную изоляцию, чтобы понять ветровую нагрузку. Мы продули окна, установленные поверх непрерывной изоляции, чтобы понять ветровую нагрузку. Другие сделали это. Многие другие сделали это. Даже пенопластовая промышленность сделала это. Тестирование и полевой опыт показывают, что «выбросы» не нужны. Оконная индустрия только что «проснулась»? Какую проблему мы решаем? Помимо изучения оригами и применения знаний на интерфейсах «окно-стена» и «дверь-стена»?



Фотография 4 – Испытание на ползучесть – Мы подвешивали детали к пенопластовой оболочке, чтобы выяснить характеристики ползучести в долгосрочной перспективе.



Фотография 5 – Испытание на прогиб – Мы подвешивали детали к пенопластовой оболочке, чтобы определить прогиб и моменты. Мы присосались к окнам, установленным на сплошную изоляцию, чтобы понять ветровую нагрузку. Мы продули окна, установленные поверх непрерывной изоляции, чтобы понять ветровую нагрузку. Другие сделали это. Многие другие сделали это. Даже пенопластовая промышленность сделала это.

Мне кажется, что вам нужен ROESE только в том случае, если вы хотите обернуть наружную часть непрерывной изоляции строительной бумагой или другой водостойкой пленкой без клея, потому что строительная бумага или другая водонепроницаемая пленка без клея должна быть прикрепленным к чему-либо, и вам нужна очень жесткая подложка за фланцем, чтобы герметик за фланцем действовал как прокладка между обшивкой и строительной бумагой или другим неклейким пленочным водонепроницаемым барьером. Вам не нужно этого делать, если вы используете саму сплошную изоляцию в качестве гидроизоляционного слоя или если вы устанавливаете гидроизоляционный слой за сплошной изоляцией, а окно является «внутренним».

Если окно является выходным, а гидроизоляционный слой находится за непрерывной изоляцией, вам нужен ROESE, и при любом другом названии он будет пахнуть так же сладко. Точно так же, если непрерывной изоляцией являются изоляционные плиты из минерального волокна (также известные как «каменная вата») — см. «BSI-085: Windows Can Be A Pain», апрель 2015 г.

Теперь у меня нет проблем с установкой строительной бумаги или других материалов. неклейкие пленочные гидроизоляционные барьеры поверх сплошной изоляционной оболочки. Вовсе нет. Просто во многих приложениях это не нужно. Вы можете использовать саму наружную непрерывную изоляцию в качестве гидроизоляционного слоя. Но я не люблю скотч на стыках. Хорошо, вы можете пойти по маршруту водостойкого барьера из строительной бумаги и неклейкой пленки. Если мне нравится подход с лентой или подход с полностью приклеенной мембраной, мне не нужен ROESE.

У меня также нет проблем с установкой строительной бумаги или других неклеящихся пленочных водонепроницаемых барьеров за сплошной изоляционной обшивкой. Вовсе нет. Просто вам не нужно устанавливать гидроизоляционный барьер из строительной бумаги или неклейкой пленки, если вы этого не хотите. Вы можете использовать саму конструкционную обшивку в качестве гидроизоляционного слоя или установить гидроизоляционный слой, нанесенный на конструкционную обшивку, или установить полностью приклеенный гидроизоляционный слой к конструкционной обшивке.

Все эти варианты работают. Варианты должны быть выбором дизайна.

Итак, давайте предположим, что у нас действительно есть проблема с конструктивным креплением фланцевого окна через наружную непрерывную изоляцию. Просто ради прикола иди со мной на это. Как производители окон рекомендуют крепить окна без фланцев? Ремни. Ремни детские…..ремни ( Фото 6 ). Фактически это единственный способ установки окон в ветровых и сейсмических зонах вне зависимости от типа обшивки ( Фотография 7 ).



Фотография 6 – Ремни – Как производители окон рекомендуют крепить окна без фланцев? Ремни. Ремни, детка….. ремни. Обратите внимание, что на фотографии мы используем ремни с фланцевым окном. Я не понимаю, как это может быть проблемой для производителей окон, поскольку они уже позволяют использовать ремни. Фактически хомуты являются единственным средством крепления нефальцевых окон. Как может не работать добавление ремней к окнам с фланцами? Точно. Нет никаких аргументов против этого.



Фотография 7 — Зона сильных ветров и сейсмическая зона, приложение — Это окно находится в зоне сильных ветров прибрежной Флориды. Ремни заставляют его работать конструктивно. По сути, это единственный способ установки окон в ветровых и сейсмических зонах вне зависимости от типа обшивки. Обратите внимание, что тепловой мост исчезает при использовании ремней.

Так почему бы не использовать хомуты для крепления окон с фланцами через наружную непрерывную изоляцию и использовать фланцы только для управления водой? Очень просто. Тепловой мост уходит. Я не понимаю, как это может быть проблемой для производителей окон, поскольку они уже позволяют использовать ремни. Фактически хомуты являются единственным средством крепления нефальцевых окон. Как может не работать добавление ремней к окнам с фланцами? Точно. Нет никаких аргументов против этого.

Мы регулярно используем хомуты с фланцевыми окнами для высокоэффективных настенных сборок.

На рис. 1 показаны выступы и пенопластовая оболочка. Рисунок 2 иллюстрирует типичную установку окна с обшивкой из пеноматериала.





90 218 Рис. 1. Последовательность установки окна для «выступов» и пенопластовой обшивки  – Водо- и воздухорегулирующий слой представляет собой обшивку за сплошной изоляцией. Обратите внимание на «выпуклость» по периметру грубого отверстия. Обратите внимание на наклонный подоконник. Обратите внимание, что гидроизоляция поддона может быть нанесена в виде жидкости или формуемой мембраны. Обратите внимание, что швы в сплошной изоляции не нужно герметизировать или проклеивать. 9Рис. Для типового пенопластового покрытия  – Водо- и воздухорегулирующий слой является лицевой стороной непрерывной изоляции. Обратите внимание, что контроль воды на фланцевом окне совпадает с контролем воды на лицевой стороне сплошной изоляции. Снова обратите внимание на наклонный подоконник и на то, что гидроизоляция сковороды может быть нанесена жидкостью или формуемой мембраной. Еще раз обратите внимание, что герметик не нужен за оконными кромками. И, наконец, обратите внимание, что за оконной кромкой нет дерева — она вам не нужна — фланец сажается прямо на сплошную изоляцию — вы крепите окно к раме с помощью ремней.

Одним из примеров является дом NIST Net Zero Energy в Гейтерсбурге, штат Мэриленд («BSI-081: Zeroing In — Net Zero Houses», октябрь 2014 г.). См. , Фото 8 и , Фото 9 . В аналогичных стеновых конструкциях с непрерывной внешней изоляцией от 4 до 6 дюймов мы выравниваем проем фанерой или ОСП, «выдавливая» толщину непрерывной изоляции (, рис. 3, ). «Выступ» является «водонепроницаемым» с гидроизоляционным покрытием и интегрирован с полностью приклеенной мембраной к структурной обшивке ( Рисунок 4 ). В проем устанавливается фланцевое окно с планками ( рис. 5 ). В этом случае «выброс» представляет собой незначительный тепловой мост. Ремни с фланцевым окном заставляют все это работать.



Фотография 8 – Окна Net Zero House с обвязкой – Мы регулярно используем обвязки с фланцевыми окнами для высокоэффективных стеновых сборок. Одним из примеров является дом NIST Net Zero Energy в Гейтерсбурге, штат Мэриленд («BSI-081: Zeroing In — Net Zero Houses», октябрь 2014 г.).



Фотография 9 –  Подробнее Окна Net Zero House с обвязкой — Стена в сборе имеет 4 дюйма непрерывной внешней изоляции. Оконный проем обшивается фанерой или ОСП «набиваются» на толщину сплошного утеплителя. Обратите внимание на воздушное уплотнение вокруг лямок.



Рис. 3. Стена сверхвысоких эксплуатационных характеристик . При толщине непрерывной внешней изоляции от 4 до 6 дюймов оконный или дверной проем облицовывается фанерой или ОСП, «выдавливая» толщину сплошной изоляции. Рис. 4. Стена со сверхвысокими эксплуатационными характеристиками (продолжение) – «Отбойник» является «водонепроницаемым» с гидроизоляционным покрытием и интегрирован с полностью приклеенной мембраной к конструкционной обшивке. Рисунок 5 – Стена сверхвысокой производительности Готово – В проем установлено окно с фланцами и ремнями. В этом случае «выброс» представляет собой незначительный тепловой мост. Ремни с фланцевым окном заставляют все это работать. Очень просто.

Не должно быть трагедии при совместном использовании окон с фланцами и пенопластовой изоляционной обшивкой. Враждующим семьям нужно примириться. Окна с высокими эксплуатационными характеристиками нуждаются в непрерывной изоляции, а непрерывная изоляция требует окон с высокими эксплуатационными характеристиками.
