виды с описанием и фото
Ендова — конструктивный элемент, расположенный на стыке кровельных ярусов. Ендова монтируется и в местах соприкосновения яруса с вертикальными стенами или с выносными элементами: слуховые окна, крыльцо, навес и т.д. Второе название термина — разжелобок.

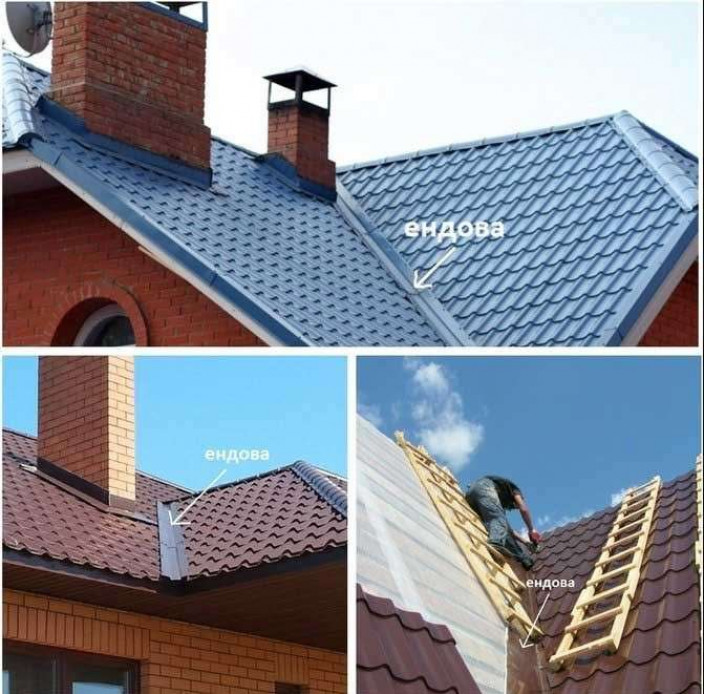

Если вам сложно понять визуально, где монтируют ендову, то представьте две пирамиды, соприкасающиеся нижними гранями. В месте соединения и прокладывают ендову.
Конструкция ендовы не сложная. Она состоит из двух планок: нижней и верхней.
Нижняя планка крепится вплотную в разъем между углов. Именно она защищает стыковочный узел от проникновения влаги и загрязнений. Края нижней планки имеют изгибы для недопущения попадания влаги под кровельную систему. Планка укладывается на обрешетку перед монтажом основной кровли. В готовом виде этот элемент внешне не виден.
Материалом для нижней планки служит листовая сталь или армированный битум.

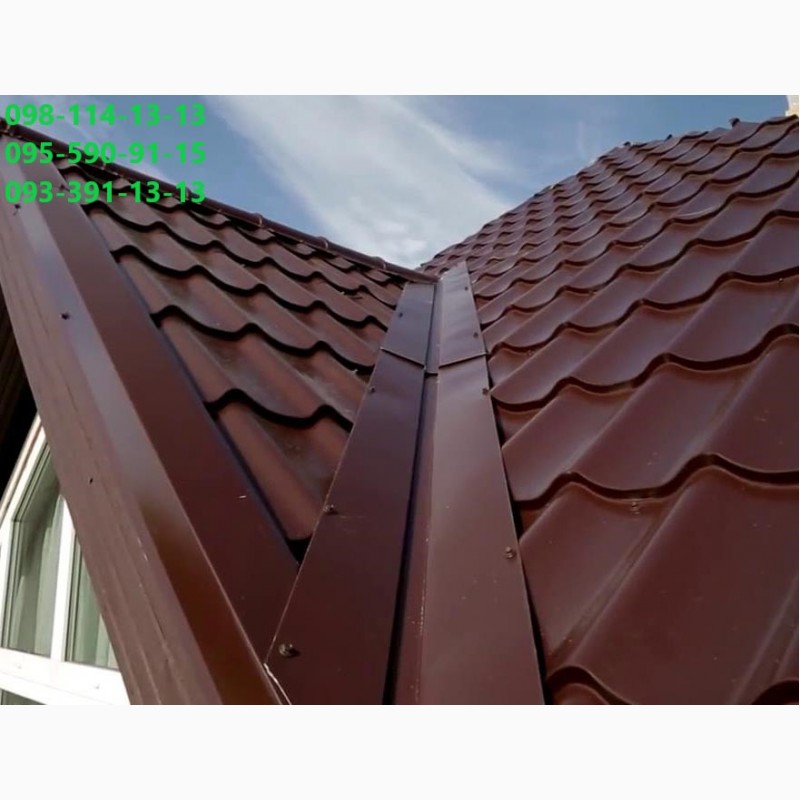

Верхняя планка ендовы предохраняет внутренний желоб и стыки от влаги и мусора.
Она монтируется на заключительном этапе обустройстве кровли. Верхняя планка видимый элемент стыковочного узла.
Чаще всего изготавливается из материала основной кровли. Ее форма может быть разной, но она должна сочетаться с общим декором кровли.
Архитектура малоэтажных строений способна воплотить разнообразные формы и конструктивные решения. Кровля перестала быть сугубо функциональным элементом. Она не только защищает строение от непогоды, но и придает индивидуальную непохожесть на другие объекты.
Сложная геометрия многоскатных кровель не обходится без дополнительных элементов. Одним их них является ендова или разжелобок. И без него не обойтись.
Для чего нужна ендова
У каждого элемента кровельной системы есть индивидуальное назначение. Ендова не исключение: это соединение двух крыш. Неброский элемент, который служит для долговечности и сохранности кровельной системы.
После дождя влага сходит со всей поверхности скатов, но более интенсивно в местах соприкосновения: через разжелобки.
Если ендова смонтирована неправильно, то влага будет скапливаться во внутренних углах или просачиваться через места соприкосновения. Это прямая угроза внутренней кровельной конструкции.
В период таяния снега в местах соприкосновения ярусов скапливаются атмосферные осадки. Надежная ендова должна выдержать дополнительную нагрузку и не допустить внутреннее протекание. Снежный покров сходит равномерно и не повреждает стыковочные узлы.
Основные задачи ендовы:
● обеспечение герметичности крыши;
● защита внутренних кровельных конструкций;
● дополнительный отвод сезонных осадков;
● предотвращение задуваний снега и поземки;
● сохранность функциональных назначений кровли;
● улучшение общего дизайна кровли.
Каждый элемент надежной крыши важен. Стыковочная ендова необходима при монтаже кровли со сложной геометрией. Для предотвращения преждевременного износа крыши не следует пренебрегать этим конструктивным элементом.
Виды ендовы
Каждая кровля требует индивидуального подхода к правильному обустройству.
Выбор ендовы зависит от нескольких факторов. Главные из них: архитектура кровли, облицовочный материал и месторасположение стыковочных узлов.
Разжелобок может монтироваться между кровельными скатами и в местах соприкосновения кровли с другими фрагментами сооружения. Обустройство стыковочных узлов производится при монтаже стропильной системы.
Ендовы делятся по способу крепления. Различают основные виды ендов:
● открытая;
● закрытая;
● переплетенная.
Открытая ендова применяется на пологих скатах. Монтаж проводят на специальный гидроизоляционный ковер. На подготовленной укладочной поверхности размечаются контуры внешнего желоба.
Ширина желоба 5-15 см. Если дом находится на открытой местности, то ширина меньше. В местах, где поблизости много деревьев узкий желоб быстро засоряется ветками, хвоей и листвой, плодами фруктовых и ягодных деревьев.
Преимущества открытой ендовы в более легком обустройстве. Недостаток – неприглядный внешний вид.
Закрытая ендова скрыта под облицовкой кровли. Этот вид используется на кровлях с крутыми скатами. При такой геометрии края скатов вплотную сходятся у основания, не оставляя зазора для открытого желоба. Нижняя планка покрыта кровлей, а верхняя выполняет защитную и декоративную функции.
Закрытая ендова при правильном монтаже служит надежной защитой от протечек и разрушения стропильной системы. Общий декор кровли приобретает достойный вид.
К недостаткам можно отнести сложный и продолжительный монтаж конструкции. Выполнить этот вид работ могут профессиональные кровельщики и стоить это будет дороже.
Переплетенная ендова подвид закрытого разжелобка. Этот вид применяется на кровлях с крутыми скатами, где листы соприкасаются не краями, а поверхностями. Монтаж проводится, как и при закрытой системе, но более сложный и дорогой вариант обустройства кровли.
Наши рекомендации по обустройству ендовы
● ендовы должны обустраиваться на этапе общего планирования кровли;
● вид и материал сочетаются с покрытием кровли;
● монтаж обрешетки и гидроизоляции зависят от кровельного материала;
● выбор качественных материалов;
● работа с профессиональными кровельщиками.
что это такое, фото, схема, устройство
Чтобы вода не попадала под кровлю, используется специальный элемент под названием ендова.
На простой двухскатной крыше устанавливать его нет необходимости. Если кровля имеет сложную конфигурацию, то планки ендовы устанавливаются в обязательном порядке.
Этот конструктивный элемент необходим, чтобы обеспечить отвод осадков за пределы кровельной системы.
Назначение ендовы
Высокие темпы индивидуального жилищного строительства сформировали повышенный спрос на кровельные материалы и оригинальные проекты крыш.
Нередко, чтобы дом обладал индивидуальными особенностями, проектируется крыша сложной формы.
Собственнику дома приходится вникать и разбираться, что такое ендова кровли и каким способом такие элементы устанавливаются.
Важно уяснить, что при обустройстве внешне привлекательной крыши ендовы или разжелобки приходится устанавливать в обязательном порядке.
Несложный расчет показывает, что чем сложнее конструкция кровли, тем большее количество разжелобков приходится монтировать.
На этапе проектирования необходимо уделить особое внимание кровельной системе.
Монтажники на основе представленных чертежей должны однозначно представлять, как правильно установить ендовы в обозначенных узлах конструкции.
Любая кровельная система с полным основанием называется ендовая, когда у нее присутствует соединение скатов.
Чаще всего встречаются следующие виды примыканий, вид сверху:
- Г-образное;
- крестообразное;
- Т-образное.
Конкретная схема выбирается при проектировании дома.
Видео:
При этом важно, чтобы стропильная система обладала достаточной жесткостью, иначе кровля будет постепенно расшатываться и пропускать дождевые и талые воды.

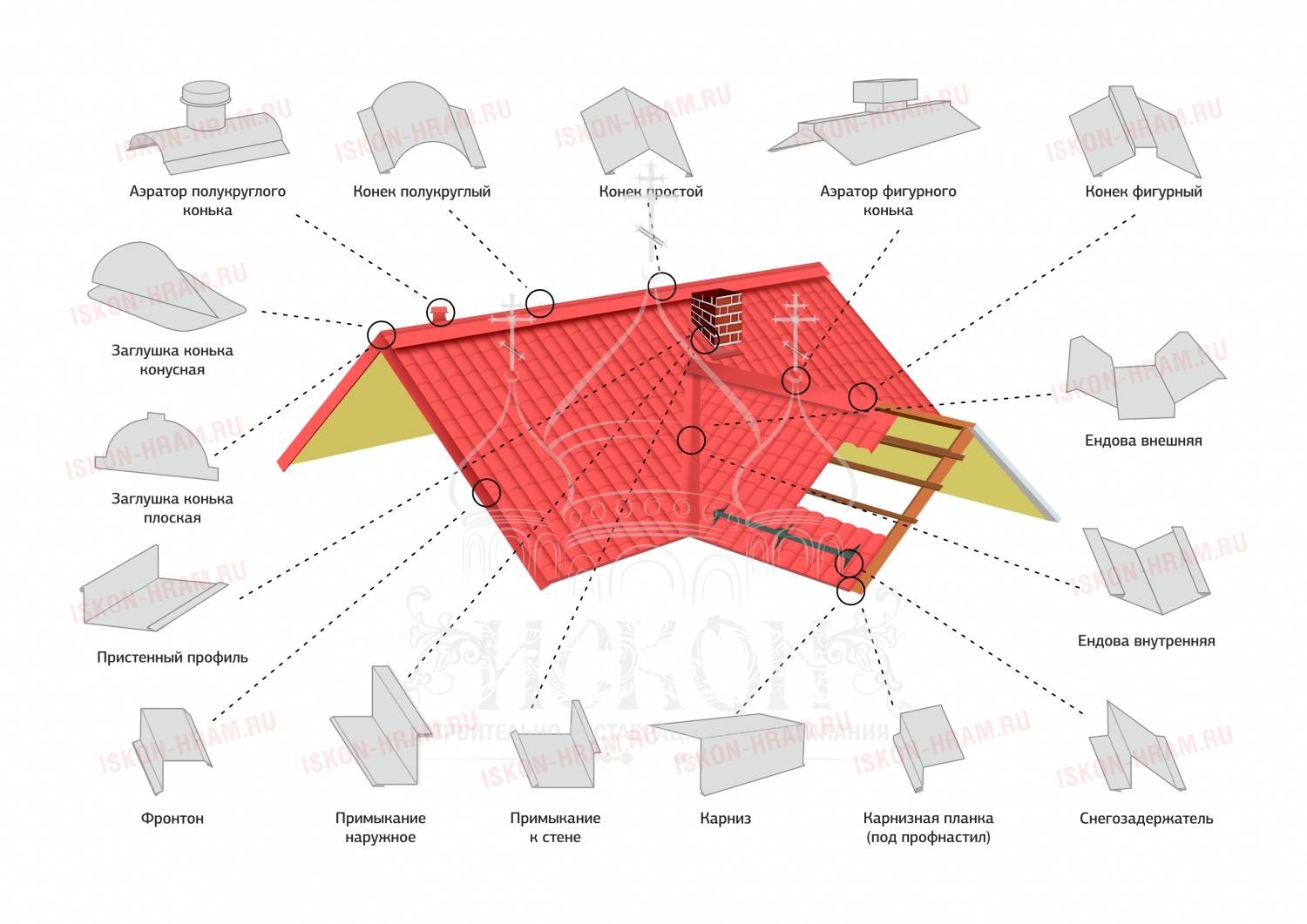

Применяемые конструкции
Кровля считается одним из основных элементов любого здания. Чем интереснее и привлекательнее внешние очертания крыши, тем сложнее ее монтировать.
Под стропильную систему выбирается определенное устройство ендовы.
На разжелобок, который расположен на стыке двух кровельных плоскостей, действует более высокая нагрузка, чем на другие участки крыши.
Чтобы обеспечить достаточную надежность кровли, применяются два вида этого элемента – ендова нижняя и верхняя.
Нижний элемент представляет собой пластину, которая имеет тот же угол сгиба, что и сопряжение кровельных скатов.
Ендова верхняя крепится на завершающем этапе и служит декоративным элементом.
Для изготовления ендовы чаще всего используется тот же материал, из которого собирается крыша. Если кровельным материалом выбран шифер, то изделие формуют из оцинкованного железа.
При монтаже кровельной конструкции используются ендовы следующие вида:
- закрытая;
- открытая;
- переплетенная.
Установка ендовы закрытого типа выполняется на кровлях со скатами под большим углом наклона. При таком решении дождевая и талая вода равномерно стекает с крыши без помех и задержек.
Важно отметить, что в желобах, по которым отводятся потоки воды, не скапливается опавшая листва и прочий мусор, препятствующий нормальному водоотведению.
Устройство ендовы открытого типа обеспечивает сток воды по пологим скатам крыши (см. фото).
Как правило, стыки кровельных плоскостей имеют минимальный зазор. На всей длине стыка под кровельный материал укладывается и крепится разжелобок.
Когда крепится ендова для мягкой кровли, то специалисты рекомендуют проложить дополнительный гидроизоляционный слой из рубероида.
Когда кровельные листы переплетаются один с другим, применяется соответствующий тип разжелобка.
И при этом конструктивном решении гидроизоляция укладывается в обязательном порядке. Вид устройства ендовы крыши выбирается на этапе проектирования кровельной системы.
Монтажные работы
Вопрос о том, как сделать ендову, заслуживает самого внимательного рассмотрения. Необходимо подчеркнуть, что ендова крыши устанавливается и крепится в процессе основных кровельных работ.
Весь процесс разделяется на следующие этапы:
- установка стропильной системы;
- фиксация обрешетки и крепление ендовы;
- монтаж кровельного материала.
Эта классическая последовательность действий при возведении любого индивидуального дома.
В том случае, когда установленное правило нарушается, могут возникнуть неприятные последствия, такие как перекос конструкции и даже разрушение кровли.
Установка стропил
Строительство современного индивидуального дома, как правило, ведется по проекту. Процедура монтажа и обустройства кровельной системы отражена в отдельном разделе проектной документации.
Ендова считается не только наиболее сложным элементом конструкции, но и весьма ответственным.
На вопрос о том, как надо сделать ендову на крыше, в проекте имеется детально проработанные ответы.
В процессе установки и крепления стропил особое внимание уделяется на участки примыкания мансардных окон, террасы или веранды.
Именно на этих местах и укладывается ендова, что важно помнить производителю работ.
Конструкция стропильной системы, при всей ее универсальности, рассчитывается под определенный вид кровельного материала.
С учетом удельного веса кровли рассчитывается поперечное сечение бруса, который выбирается для стропил.

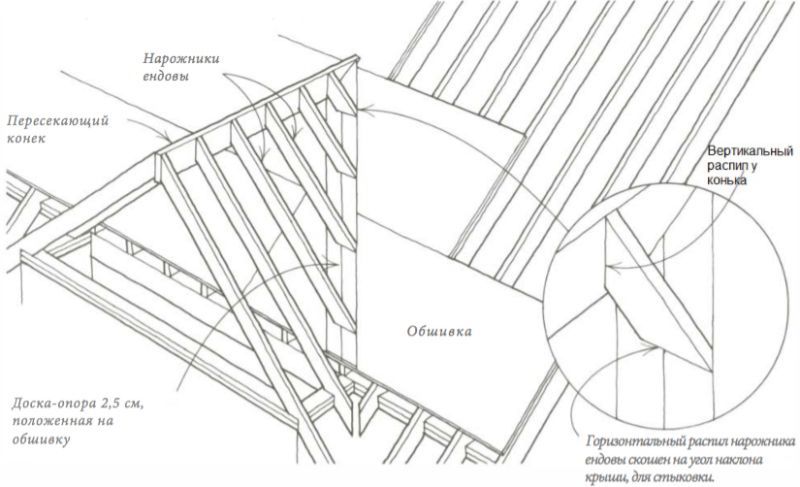

Накосные стропила, которые устанавливаются по линии сопряжения двух кровельных плоскостей, служат основой для крепления ендовы.
Следующим действием, после установки стропил, фиксируется обрешетка. На этом этапе по линии примыкания устанавливается разжелобок. Обрешетка крепится, начиная от конька по направлению вниз.
Видео:

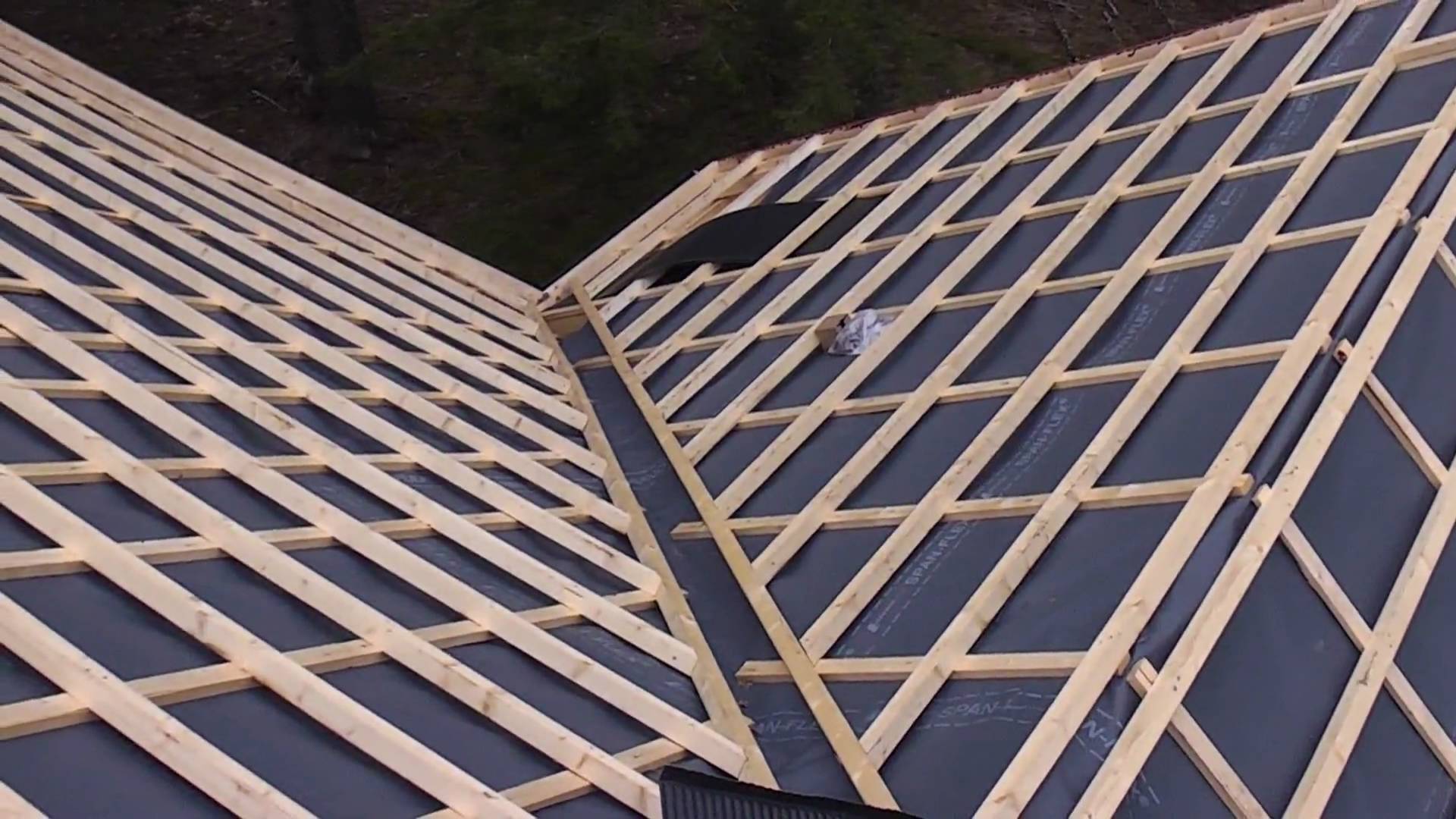

При монтаже обрешетки на плоской поверхности накосной стропильной ноги фиксируется гидроизоляционный материал и закрепляется нижняя ендова.
Специалисты настоятельно рекомендуют не пренебрегать гидроизоляцией. Для этого удобнее использовать рубероид. Укладывают его снизу вверх.
Если образуются стыки, то их нужно обработать битумной мастикой или другим подобным материалом.
Только после того как ендова обустроена, можно монтировать кровельный материал. Под каждый вид кровли разжелобок нужно готовить соответствующим способом.
Монтаж кровли

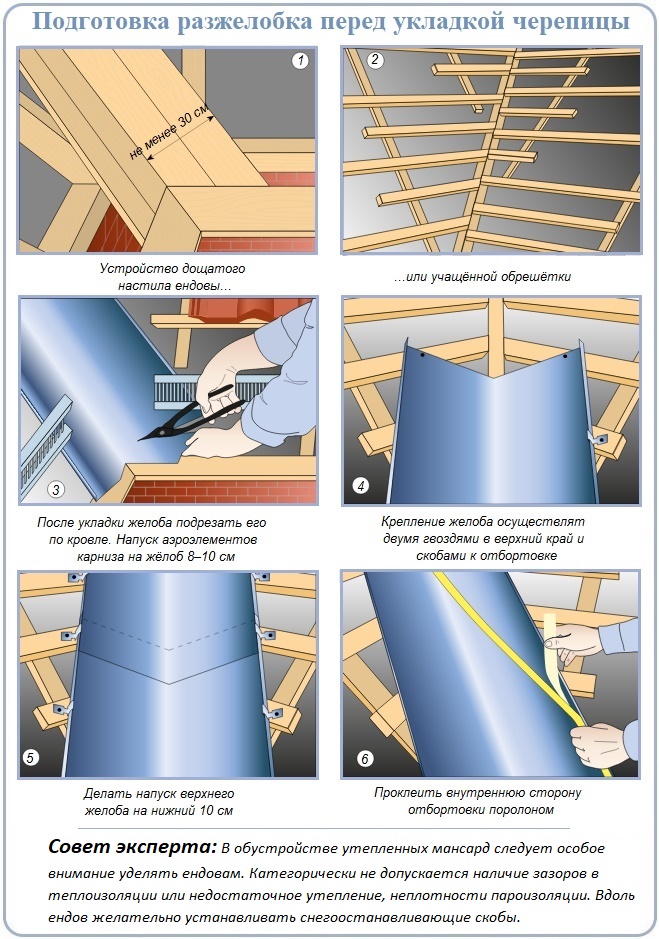

Еще на этапе крепления обрешетки необходимо выполнить укрепление конструкции в месте сопряжения двух скатов.
Масса ендовы не настолько велика, чтобы под нее усиливать конструкцию. Причина заключается в том, что именно в этих местах на крыше накапливается снег в зимний период.
Опасность представляет не масса снега, а то, что при потеплении талая вода имеет свойство просачиваться в самые мелкие щели и отверстия.

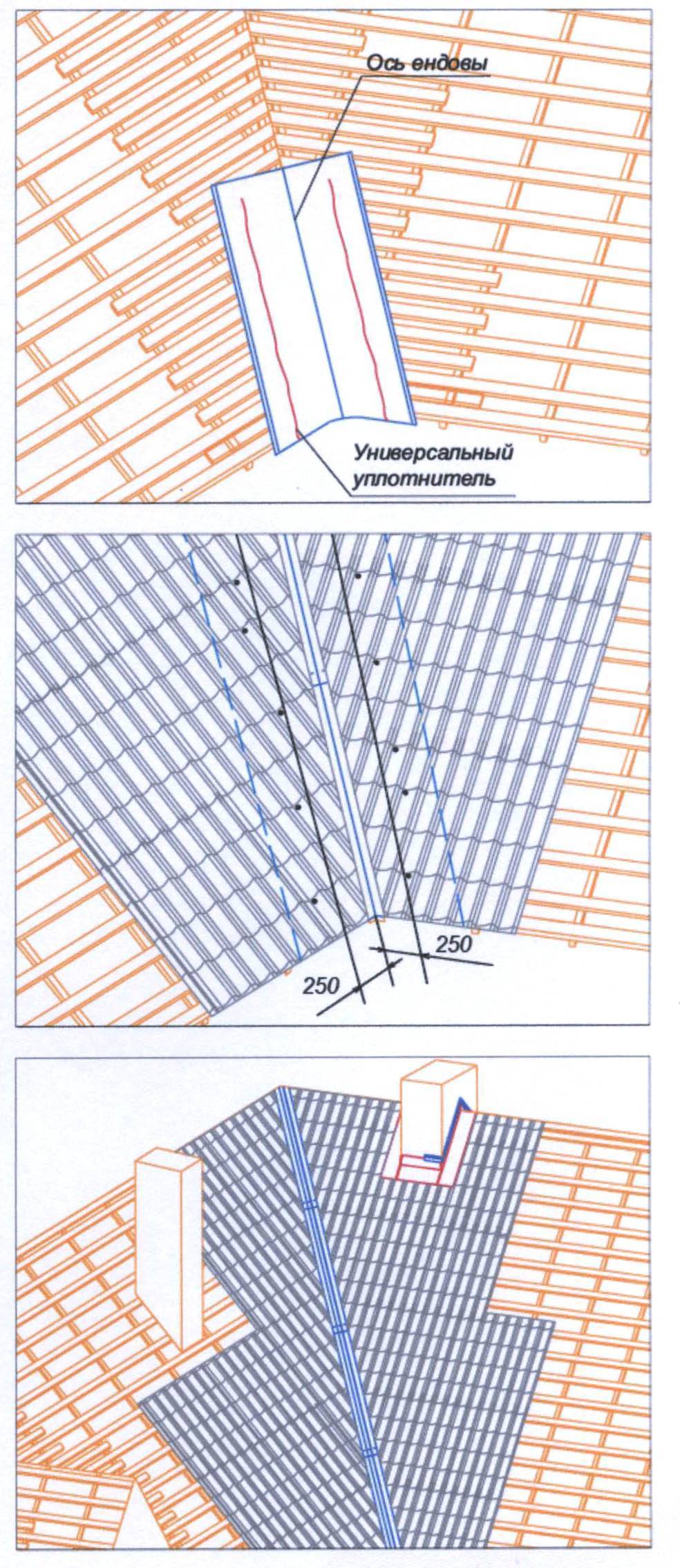

Если для кровли используется металлочерепица, то обрешетка на участке сопряжения скатов усиливается. Первым шагом на обрешетку укладывается и крепится согнутый посередине лист кровельного железа.
По своему функциональному назначению это нижняя планка ендовы. Крепление начинается снизу и выводится под самый конек.
Надо обязательно обеспечить нахлест 15 – 20 см. Места стыков герметизируются битумной мастикой.

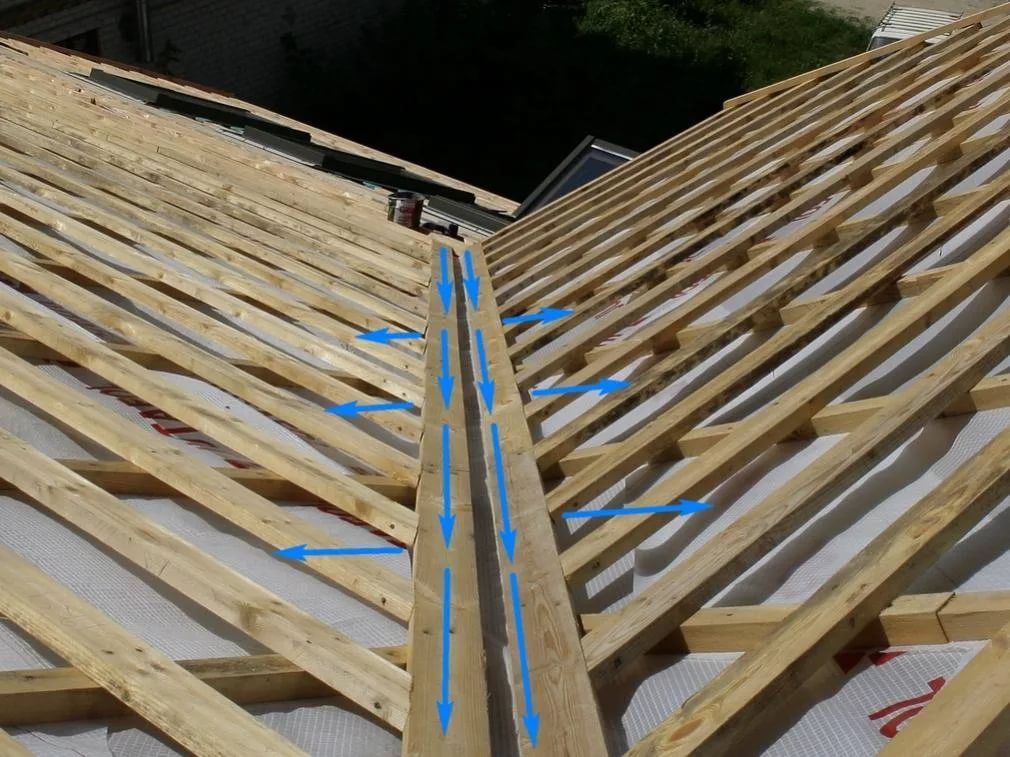

Сделанный таким способом желоб обеспечивает беспрепятственный отвод воды с кровли. Когда в качестве кровельного материала применяется шифер или профнастил, в месте сопряжения скатов укладывается две доски, скрепленные в форме желоба.

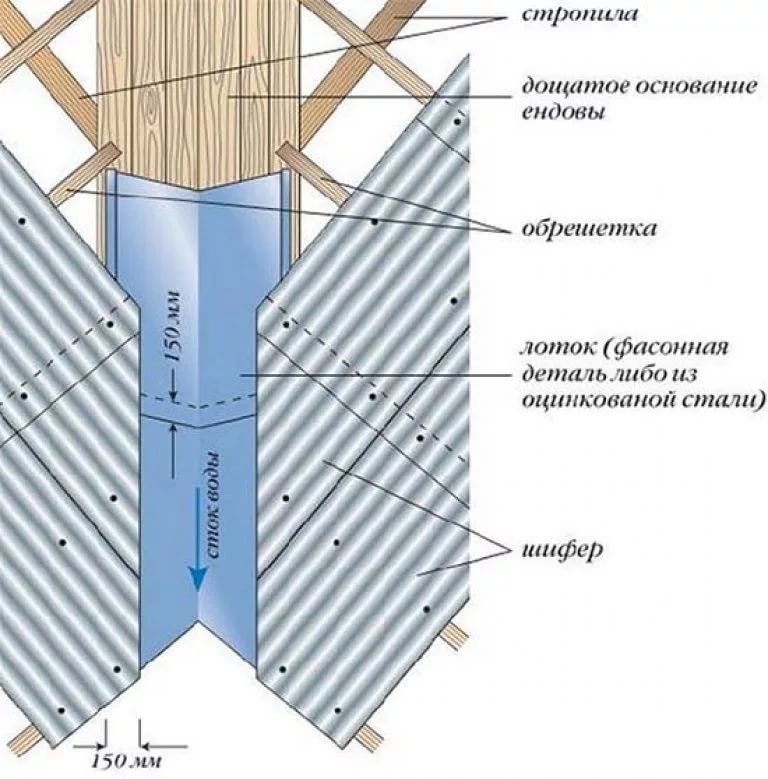

Затем на этот желоб крепится нижняя ендова.
При монтаже выдерживается необходимая величина нахлеста и тщательно герметизируются стыки.
Когда в качестве кровельного материала используется ондулин, то обрешетку под разжелобок укладывают на расстоянии. Достаточно выдержать зазор 15 см.
Опытные кровельщики знают, как правильно класть мягкий кровельный материал на обрешетку. Монтаж начинается снизу вверх. Первый лист материала крепится вровень с краем кровли.
В этом случае крепить ендову можно гвоздями. После завершения этого этапа укладываются и крепятся кровельные листы.
На финальной стадии фиксируется верхняя ендова, которая в большей степени выполняет декоративную функцию.
Последовательность действий по монтажу ендовы одинакова при использовании любых кровельных материалов.
Видео:
Важные нюансы
Приступая к проектированию индивидуального дома, владельцу необходимо ознакомиться с основными терминами и определениями.
Нужно знать, в чем отличие отлива от ендовы, чтобы не задавать вопросов, а что это такое.
Практика последних лет свидетельствует о том, что надежность кровельной конструкции определяет уровень комфортабельности всего дома.
Разработчику проекта приходится совмещать требования надежности кровли с эстетическим и даже вычурным видом.
Устанавливать разжелобки по грамотно разработанным чертежам не сложно. Серьезных трудозатрат требует разработка основных элементов кровельной системы.
Когда проектная документация на кровельную конструкцию готова, необходимо выполнить комплектацию всех указанных в спецификации материалов, крепежных и доборных элементов. Ендова считается одним из сложных узлов стропильной системы.
Видео:
Крыша будет надежно выполнять свои функции в течение многих лет при условии качественного обустройства всех ендов.
Для этого все применяемые материалы должны быть качественными. В частности, листы металлочерепицы или профнастила при наличии деформаций использовать не рекомендуется.
Элементы из древесины – брус, обрезная доска, рейка – надо тщательно просушить, не допуская деформации геометрических размеров. Выполняя монтаж, нельзя допускать отклонений от проектных требований.
Перед тем как приступить к работам, необходимо пропитать все деревянные детали специальным составом, который препятствует горению и гниению.
Крепление ендовы, как правило, выполняется саморезами. Если их можно заменить гвоздями, то информация об этом содержится в проектной документации.
Типы ендов – Библиотека рассказов инспекции InterNACHI
Типы закрытых ендов
Калифорнийские ендовы
Калифорнийские ендовы популярны среди кровельщиков, потому что их можно быстро и легко установить. Они менее популярны среди производителей черепицы и не рекомендуются ими, но обычно работают адекватно и не должны рассматриваться как дефектный тип установки. Они приемлемы только с размерной черепицей, но не с 3-мя вкладками.
Разрезы California Cut устанавливаются следующим образом:
- Черепица на одном склоне может переходить на соседний склон.
- Начиная с основания ендовы, ряд гонтов укладывается (конец в конец) вверх по крыше параллельно центральной линии ендовы. Кровельщик на фотографии выше устанавливает первую из этих гонтов.
- Когда эти гонты уложены, их края, ближайшие к ендове, образуют начальную точку для укладки рядов гонтов на втором склоне. Черепица на каждом ряду начинается в ендове и обрезается на краю крыши.
- На фото вверху слева показаны контуры нижележащих гонтов, уложенных параллельно ендове.
- На фотографии справа показана треугольная форма гальки, по которой легко идентифицировать долину Калифорнийского разреза (крупный план внизу).
Другой способ идентифицировать этот тип ендовы заключается в том, что края аппликаций будут ориентированы по-разному, как вы можете видеть на фотографии выше (неправильно установленные с краями черепицы по средней линии ендовы, а не со смещением).
Край черепицы, ориентированный параллельно ендове, должен быть смещен от центральной линии ендовы на 1½” до 2″ .
Смещение должно быть в сторону с наибольшим количеством стока (наибольшая площадь в квадратных футах) или более крутая. Это поможет избежать перекрестного смыва (попадания стоков под гонты на противоположном склоне). Это верно как для долин Cut, так и для California Cut.
Cut Valley
Как и в случае с калифорнийской огранкой:
1. Черепица сначала укладывается на один откос, а затем доходит до соседнего откоса.
2. На втором скате кровельщик начинает с края крыши и работает в направлении ендовы, позволяя последнему гонту в каждом ряду проходить через ендову на гонты на противоположном скате.
3. После того, как склон покрыт черепицей, кровельщик проводит линию, параллельную центральной линии ендовы, и отрезает излишки.
Неудачное замыкание линии приводит к тому, что впадина выглядит вот так!
Плетеные долины
долина перед началом следующего курса.
Правильно установленная ендова
Устанавливается плетёная ендова.
Открытая долина
Открытые долины облицованы предпочтительно металлом, а не рулонной кровлей, которая разрушается задолго до того, как металл выйдет из строя из-за коррозии.
Черепица должна быть загерметизирована по краям вдоль ендовы.
Рулонная обшивка крыши, которая вышла из строя и протекает.
Четыре способа укладки гонтов в долине
Сводка: В этой статье рассматриваются четыре различных метода укладки гонта, сравниваются преимущества и недостатки плетеной, открытой металлической, закрытой и Лонг-Айлендской ендов, а также описываются авторские методы подготовки и установка каждого.
Многие современные проекты новых домов включают несколько фронтонов и конфигураций крыш. Когда две плоскости крыши встречаются во внутреннем углу, создается ендова.
Поскольку долины собирают и направляют больший объем воды, чем одна плоскость крыши, я всегда прилагаю дополнительные усилия, чтобы спроектировать и построить их как можно более водонепроницаемыми.
Для этой статьи я смоделировал участок крыши, чтобы показать четыре способа покрытия ендов гонтом. Макет позволяет мне показать все четыре метода в похожем контексте. Я использовал черепицу с тремя выступами для двух методов и ламинированную черепицу для двух других. При покрытии крыши черепицей с тремя выступами проще всего сначала крыть плоскости крыши, двигаясь по направлению к ендове. Ламинированная черепица позволяет начинать укладку в ендове и работать наружу, что в некоторых ситуациях может быть преимуществом.
Тканый | Открытый металл |
| Черепица с обеих плоскостей крыши перекрывается на каждом ряду. | Металлическая облицовка или обшивка выравнивают ендову и оставляются открытыми. |
| Преимущества • Черепицу не нужно резать. • Для герметизации черепицы не требуется битумный кровельный цемент. • Переплетение плетения обеспечивает двойное покрытие, что делает его наиболее устойчивым к непогоде и ветру. | Преимущества • Можно использовать различные металлы. • Металлическая ендова создает наиболее декоративный вид. • Метод хорошо работает с ламинированной черепицей (без громоздкости и телеграфирования). • Металлическая долина долговечна. |
| Недостатки • Обе стороны должны быть покрыты черепицей одновременно, что замедляет установку. • Впадины под тканью можно проколоть, если на них наступить. • Впадины в переплетении делают долину неровной с земли. • Существует большая вероятность расщепления из-за тепловых изменений. • Очень толстая ламинированная черепица может сделать ендову громоздкой. | Недостатки • Металлическая ендова должна быть сборной. • Этот метод основан на надлежащем перекрытии гонтов и цементе для защиты от воды. • Следует избегать забивания гвоздей через металл. • Металлические долины, как правило, дороже. • Металлические ендовы требуют обрезки кромок гонта и дублирования углов гонта с обеих плоскостей крыши. |
Закрытый разрез | Новое: долины Лонг-Айленда |
| Черепица с одной плоскости кровли пересекает ендову и укладывается внахлест гонтов с другой стороны, которые разрезаются в линию вдоль ендовы. | Этот новый метод начинается как разрезанная ендова, но вместо притирки и обрезки гонтов на второй стороне вы формируете линию «разреза» с рядом гонтов, повернутых на ребро, которые идут вверх по ендове. |
| Преимущества • Две сходящиеся плоскости крыши не обязательно крыть черепицей одновременно. • Вырезать ендовы обычно быстрее, чем ткать. • Вырезанные впадины придают свежий вид. | Преимущества • Этот метод выглядит как разрезанная ендова без обрезки краев гонта или дублирования углов. • Этот метод быстрее, чем любой другой метод ловли долины. |
| Недостатки • Вырезанные впадины обеспечивают единое покрытие через центр впадины. • Черепицу с одной стороны необходимо обрезать и дублировать. • Край среза должен быть герметизирован кровельным клеем. | Недостатки • Этот метод работает только с ламинированной черепицей. • Система долины Лонг-Айленда еще не одобрена производителями гонта. |
Подготовка крыши: все ендовы начинаются одинаково
Независимо от способа укладки гонта каждая успешная установка ендовы начинается с надлежащей подготовки крыши. Принятие правильных мер перед укладкой черепицы не только во многом предотвратит протечки крыши, но также поможет смягчить черепицу (или металлическую ендову) от неровных краев обшивки крыши по центральной линии ендовы.
В прошлом я использовал несколько различных методов подготовки ендовы, в том числе облицовку ендовы алюминиевой прокладкой или рулонной кровлей и даже склеивание слоев фетровой бумаги №30 битумным кровельным клеем (грязная работа). Сегодня, к счастью, в нашем распоряжении есть более простой и эффективный материал: водонепроницаемая подложка из гонта (WSU). Примерами являются Grace Ice & Water Shield (W. R. Grace; www.na.graceconstruction.com), Weatherwatch (GAF; www.gaf.com) и MoistureWrap (Tamko; www.tamko.com). Эти самоклеящиеся мембраны плотно прилегают к ногтям, и с ними довольно легко работать. Разделительный лист на обратной стороне предотвращает прилипание мембраны до тех пор, пока вы ее не удалите.
Водостойкая подложка из гонта (WSU) защищает карниз. После того, как крыша очищена от мусора и установлена кромка капельника, WSU раскатывается на всю ширину вдоль кромки карниза с нахлестом в ендове. Я начинаю подготовительные работы, сметая все опилки и другой мусор.
Я также вбиваю все гвозди для обшивки, которые торчат из плоскости крыши и могут проколоть или протереть WSU или черепицу. Как и при любой работе по укладке асфальта, я устанавливаю 9-дюймовый. до 12 дюймов. полоса WSU по краям карниза, а полоски в ендову внахлест. Эти полоски проходят под капельницей.
Я перекрываю внутренний угол кромки капельницы в желобе, чтобы свести к минимуму острые края, которые со временем могут врезаться в WSU. Поскольку я строю в снежной местности и вдоль побережья, я включаю дополнительную защиту карнизов. После раскатки полных 3-фут. ширины WSU над кромкой капельника и вверх по обшивке крыши, я снова перекрываю WSU в ендове.
Направляющая помогает держать WSU прямо. Перед развертыванием WSU параллельно долине проводится меловая линия (фото слева). Затем лист прикрепляется вдоль линии, чтобы он оставался на одной линии с ендовой во время установки (фото справа). Для самой долины я наношу мелом линию, параллельную долине, на расстоянии, равном половине ширины WSU.
Я вырезал лист WSU примерно на 3 фута длиннее, чем общая длина ендовы, и закатал его в ендову, не снимая защитный лист. Я выравниваю один край WSU с моей защелкнутой линией и скрепляю этот край листа через каждые пару футов. Затем я отгибаю свободный край, снимаю защитный лист с этой половины WSU (фото вверху справа), а затем прикатываю липкую сторону к обшивке крыши. В более холодную погоду может потребоваться прибить лист, если он не приклеивается сразу.
Я вытягиваю скрепленный скобами край, складываю его поверх склеенной стороны и удаляю разделительный лист. Затем я закатываю лист обратно на обшивку крыши, уделяя особое внимание тому, чтобы лист был плотно прижат к центру ендовы, не образуя впадин.
Хотя WSU может немного растягиваться, любое углубление, оставшееся под листом, может порваться, если на него наступить. После того, как лист полностью приклеился к ендове, я обрезаю излишки материала по краю капельницы. Затем, как и в случае с любой крышей из гонта, я заканчиваю подготовительную работу, прибивая фетровую бумагу №15 и нанося горизонтальные линии мелом на ряды гонта.
Плетеная долина
Плетеная долина, похоже, потеряла популярность в большинстве регионов страны, главным образом потому, что ее установка занимает меньше всего времени. Но плетеные ендовы наиболее устойчивы к атмосферным воздействиям и, в отличие от других ендов, не требуют герметизации грязным кровельным цементом.
Вы можете сплести долину, работая в ней или вне ее. Однако для разработки ендовы требуется ламинированная черепица, несколько слоев которой могут сделать плетеную ендову очень громоздкой. С другой стороны, работа с черепицей с тремя выступами вне долины сделает выравнивание их пазов практически невозможным.
Для целей этой статьи я опишу процесс плетения в ендове с использованием черепицы с тремя выступами.
Первый курс всегда плетеный. Для каждой вариации ендовы, кроме открытой металлической ендовы, первым рядом является переплетение. Черепица с большей плоскости крыши перекрывает черепицу с меньшей плоскости. | Удобный калибр для гвоздей. Гвозди всегда должны располагаться на расстоянии не менее 6 дюймов или на расстоянии между вытянутыми большим и указательным пальцами от центра впадины. |
Я начинаю с обшивки обеих плоскостей крыши примерно на половину гонта от центра ендовы, оставляя концы в шахматном порядке. Затем прибивают начальную черепицу и первый ряд, при этом черепица с большей плоскости крыши накладывается внахлест на черепицу с меньшей плоскости на каждом ряду. (Каждый метод долины, кроме открытой металлической долины, начинается с тканого курса).
Я держу все гвозди на расстоянии не менее 6 дюймов от центра желоба. Быстрый способ измерить это расстояние — расстояние между большим и указательным пальцами. Я продолжаю движение вверх по долине, перекрывая гонты на каждом ряду и вдавливая каждый камешек в центр долины, чтобы остановить наведение мостов.
Вставьте язычок, чтобы растянуть курс. Каждый ряд должен проходить через долину с полной галькой. Черепица с одним или двумя выступами может быть уложена так, чтобы черепица проходила через ендову (фото слева) на минимальное расстояние 8 дюймов или расстояние от большого до среднего пальца (фото справа). По мере того, как ряды гонта продвигаются вверх по долине, необходимо вставлять черепицу с одинарным или двойным выступом, чтобы убедиться, что черепица проходит достаточно далеко (фото внизу слева). Минимальное расстояние, которое я позволяю гонту перекрывать впадиной, составляет 8 дюймов от центра впадины до внешнего края полосы для крепления гонта (или расстояние от большого пальца до конца среднего пальца).
Когда я вдавливаю каждую гальку в ендову, я обычно вбиваю дополнительный гвоздь в угол гонта, самый дальний от центра ендовы, чтобы удерживать гонт ровно. Я также прокладываю цельные гонты через ендову, чтобы торцевые стыки гонтов располагались как можно дальше от ендовы.
Открытые металлические ендовы
Я считаю, что открытые металлические ендовы самые декоративные из всех. Они традиционно используются с деревянной черепицей, черепицей или шиферной кровлей, но они также хорошо работают с битумной черепицей, особенно с современной тяжелой ламинированной черепицей, которую трудно согнуть в ендову. Открытые ендовы наиболее прочны, если облицованы медью; медь со свинцовым покрытием; или из эмалированной, оцинкованной или нержавеющей стали. Алюминий также можно использовать, но обычно продаваемый алюминий без покрытия не прослужит так долго, как алюминий толстой толщины с цветным покрытием.
При использовании металлической ендовы первым препятствием является изготовление металлического вкладыша.
Мой производитель воздуховодов HVAC изгибает все детали для моих проектов по индивидуальному заказу. Вкладыш должен быть шириной от 2 футов до 3 футов, что оставляет от 12 до 18 дюймов с каждой стороны долины. Кроме того, каждая панель вкладыша должна быть не более 8 футов в длину, чтобы обеспечить продольное расширение. Мне нравится иметь изогнутую перевернутую букву V высотой около 1 дюйма посередине каждой панели. V помогает противостоять потоку воды через долину, направляя его вниз по центру. Обжим также придает жесткость подкладке по длине и добавляет точку изгиба для расширения по ширине, что помогает удерживать подкладку от складок в жаркие дни.
Металлические панели облицовки должны быть закреплены, чтобы обеспечить возможность расширения и сжатия. Самый простой способ — зафиксировать края вкладыша головками гвоздей, вбиваемых через каждые 12–16 дюймов.
Я втыкаю стержень гвоздя в стык с краем металла и вбиваю головку до тех пор, пока она не коснется металла, не оставляя на нем ямочек. Еще лучше использовать зажимы, которые фиксируют кромку по обоим краям подкладочной панели. Просто убедитесь, что зажимы или гвозди, плотно прилегающие к панелям, сделаны из того же металла, чтобы избежать гальванической реакции. Кроме того, верхние панели облицовки должны перекрывать нижние на 6-8 дюймов по мере их продвижения вверх по ендове.
Черепица должна перекрывать края панелей вкладыша не менее чем на 6 дюймов, и не менее 3 дюймов металла должны быть открыты с каждой стороны от центра желоба для внешнего вида и стока воды. Черепицу можно обрезать и дублировать до того, как она будет прибита, или же ее можно проложить вдоль долины, а затем обрезать и дублировать.
Два способа фиксации вкладыша. Чтобы лайнер мог расширяться в длину, крепежные детали нельзя вставлять через лайнер. Вместо этого можно плотно вбить гвозди по краю вкладыша (фото справа) или простые зажимы могут зацепить кромку вдоль края (фото слева).
При первом способе я начинаю с нанесения меловых линий на подкладке в 3 дюймах от центра, чтобы направлять укладку гонта. Двигаясь в сторону долины, как и здесь, я измеряю, вырезаю и ровняю гонты на полдюжины или около того рядов. Затем я распространил 2-в. до 3-в. полоса кровельного цемента вверх по долине. По мере того, как я прибиваю гвозди в каждом ряду, я наношу полосу кровельного цемента поверх гонта вниз к клейкой ленте. Для открытой металлической ендовы держите все гвозди для гонтов на расстоянии не менее 1 ⁄ 2 дюйма от края облицовки.
Для второго метода я перекрываю ендову каждым рядом черепицы. Затем я наношу мелом линию желаемого разреза. С защитным экраном из листового металла или черепицы, проложенным между черепицей и металлическим вкладышем, я начинаю сверху и разрезаю черепицу крючковым ножом. Хитрость в том, чтобы прорезать гладкую прямую линию, заключается в том, чтобы прорезать по одной черепице за раз. Затем я возвращаюсь и дублирую верхний угол каждой черепицы.
Обрезанные кромки гонтов необходимо уложить в двойную ленту битумного кровельного клея, чтобы противостоять воде и приклеить их к облицовке разжелобка. Самый быстрый способ — это использовать пистолет для герметика, пропустив один валик с соплом до упора под черепицу, а второй валик с пальцем на конце пистолета в качестве прокладки. Наконец, двойные валики должны быть продолжены вниз на верхние круги каждого гонта.
Начинай размазывать слизь. Если вы разрезаете черепицу перед тем, как прибить ее гвоздями, сначала нанесите полосу кровельного клея на металлическую облицовку (фото слева). По мере продвижения каждого слоя кровельный цемент также распределяется по верхнему перекрытию каждой черепицы (фото справа). Гвозди сейчас, обрежь потом. № Второй способ укладки гонтов в открытой ендове — проложить их вдоль ендовы (фото слева). Затем, сделав надрез, обрежьте черепицу лезвием-крючком канцелярского ножа, используя листовой металл для защиты ендовы (фото справа).
Управляемый двойной буртик. № Чтобы быстро и легко нанести двойной валик герметика, проведите первый валик, полностью вставив сопло пистолета под гонты (фото слева). Палец на насадке размещает второй валик (фото в центре), а валики продолжаются на верхнем колене каждой черепицы, чтобы завершить уплотнение (фото справа). Дублирование углов гальки
Когда вода течет вниз по долине, ее необходимо направлять вниз по склону, когда она проходит через каждый ряд гальки. Если верхние углы черепицы оставить прямыми в открытой металлической ендове или вырезанной ендове, вода может отводиться от ендовы, вызывая протечки в нескольких футах от ендовы. Чтобы предотвратить возникновение этих утечек, верхний угол каждой черепицы ендовы должен быть обрезан или дублирован.
Чтобы дублировать гонт, отмерьте примерно 2 дюйма вниз от обрезанного края гонта (фото ниже) и сделайте квадратный надрез до верхнего края гонта. Это удаляет небольшой треугольник черепицы.
Любая вода, которая попадает на дублированный угол гонта, теперь должна безопасно отводиться вниз по ендове и от основной части крыши.
| Дублирование углов может предотвратить утечки. Дублирование или обрезка углов черепица вдоль долины удерживает воду , стекающую вниз по краю среза. Углы можно обрезать либо до укладки гонта, либо на место до приклеивания края. |
Впадины закрытой выемки и долины Лонг-Айленда начинаются одинаково
Для следующих двух методов укладки гонтов, закрытой выемки и долины Лонг-Айленда, я работаю из долины, используя ламинированную черепицу, вместо того, чтобы работать в направлении долины с тремя выступами опоясывающий лишай. Опоясывание закрытой долины и долины Лонг-Айленда одинаково для первой половины процесса. Работая над меньшей плоскостью крыши, я установил гонт на первой линии ряда.
Я укладываю гонт так, чтобы один край находился на расстоянии 2 фута от центра долины на линии гвоздя. Я отмечаю гонт там, где центр впадины пересекает верхний край, и я отмечаю крышу в верхнем внешнем углу гонт (нижнее фото). Затем я перемещаю гонт в самый верхний ряд на плоскости крыши, выравниваю метку черепицу с центром долины и снова отметьте угол. Меловая линия, проведенная между этой отметкой и нижней отметкой, образует мою направляющую линию. Я всегда плету свой первый курс. Но после этого я запускаю черепицу вверх по ендове, выравнивая верхние края по линиям хода и верхние внешние углы по направляющей. Я прибиваю черепицу обычным образом, за исключением того, что гвозди держу на расстоянии не менее 6 дюймов от центра ендовы. Теперь я готов к другой плоскости крыши.
Проведите меловую линию в 3 дюймах от долины, и вы готовы завершить долину. Замкнутая ендова
Даже если я работаю в направлении ендовы с трехлепестковой черепицей, вырезанная ендова получается быстрее, чем плетеная ендова. При закрытой ендове нет необходимости крыть черепицей две плоскости крыши одновременно. Кроме того, резка черепицы с закрытым разрезом ендовы может происходить после того, как остальная часть крыши покрыта черепицей.
Я начинаю вторую сторону (сторону, которая будет разрезана) с привязки линии разреза на расстоянии 2–3 дюйма от центра ендовы (фото на следующей странице). Проведение линии разреза вдали от центра ендовы создает лучший водоток для стока и, как правило, скрывает несоответствия линии после разрезания черепицы.
Дублирование здесь не требуется. Выработайте ендову методом закрытого разреза, зафиксируйте линию разреза (фото слева), затем отодвиньте гонт от линии, чтобы исключить необходимость дублирования углов.
Здесь калибровочная галька отмечает направляющую линию (фото справа). Вот одно из больших преимуществ работы вне ендовы с ламинированной черепицей. Чтобы установить линию, направляющую размещение гонтов на второй плоскости крыши, я помещаю самый нижний гонт на линию курса так, чтобы линия разреза встречалась с гонтом на расстоянии 2 дюймов вниз от верхнего края. В этом положении нет необходимости дублировать углы гонтов. Как и на другой стороне, я отмечаю расположение внешнего угла гонта на войлоке, повторяю процесс в верхней части долины и щелкаю мелом. Затем я устанавливаю черепицу, выравнивая верхний край по линии курса и внешний угол по направляющей линии, позволяя другим краям проходить через ендову.
Когда все гонты готовы, я заново привязываю линию разреза. Для защиты я вставляю металлический лист между черепицей с обеих плоскостей крыши и обрезаю черепицу по одной с помощью крюка в своем универсальном ноже. Край среза заканчиваю двойным валиком кровельного клея, таким же, как и для открытой металлической ендовы.
Долина Лонг-Айленда
Молодой кровельщик из Лонг-Айленда впервые показал мне то, что я теперь называю долиной Лонг-Айленда. Эта ендова выглядит так же, как вырезанная ендова, только монтируется быстрее. Хотя эта система долины не совсем нова, вы не найдете ее описания на упаковках гонта. Тем не менее, кажется, что это жизнеспособный метод, устойчивый к атмосферным воздействиям. Единственным недостатком является то, что долины Лонг-Айленда работают только с ламинированной черепицей случайного рисунка. Этот метод нельзя использовать с черепицей с тремя выступами.
Ряд черепицы образует долину. Для долины Лонг-Айленда ряд гонтов укладывается в кровельный цемент (фото слева) и устанавливается таким образом, чтобы их верхний край был на линии разреза (фото справа).
Когда я закончил обшивать первую плоскость крыши, я наношу меловую линию на расстоянии от 2 до 3 дюймов от центра ендовы, точно так же, как я делал это с закрытой ендовой. Затем я наношу кровельный цемент на пару дюймов от моей линии фиксации (фото на следующей странице). Затем я кладу ряд гонтов вверх по ендове так, чтобы верхний край был совмещен с моей линией с защелкой. Самая нижняя из этих гонтов долины срезана под углом на одной линии с самой нижней линией трассы.
Направляющая линия не требуется. Черепица входит одним углом встык с ендовой черепицей. Я укладываю гонты для каждого ряда так, чтобы их нижний угол совпадал с краем ендовных гонтов. В результате такой компоновки остается небольшой треугольник ендовной гальки, который виден на каждом ряду. С земли долина Лонг-Айленда неотличима от вырезанной долины. Герметизация также стала проще: всего лишь мазок кровельного цемента размером с полдоллара под каждым углом, где он накладывается на гонт, — это все, что требуется.
