Как закрыть свайный фундамент

Свайный фундамент, особенно высокий фундамент с ростверком на сваях, обычно стараются закрыть. Так и эстетически здание выглядит лучше, и пространство пол полом защищено от ветра и сильного охлаждения зимой.

Наша компания занимается забивкой свай под свайные фундаменты и нашим сотрудникам часто приходится давать советы, как закрыть свайный фундамент.

1) Виды цоколей
2) Виды отделки цоколя

Способы закрытия фундамента на сваях

Чаще всего применяют два следующих способа (остальные описаны ниже):

• бетонирование периметра фундамента
• забирка

1. Как рассчитать свайный фундамент
2. Утепление свайного фундамента



Первый вариант выполняется следующим образом:

• по всему периметру фундамента устанавливается опалубка
• нижнюю часть опалубки по бокам выкладывают асбестоцементными плитами или доской, обработанной антисептической пропиткой, чтобы снизить воздействия сил пучения  на цоколь при устройстве фундамента на пучинистых грунтах
• установить арматуру в виде 150-200 мм. сетки из стальной 5-6мм. проволоки или собрать самому из стальных прутов 8-10мм.
• залить периметр бетоном

Для второго варианта вам понадобятся следующие материалы:

• арматурная сетка из стальной проволоки 5-6мм с ячейкой 130х130мм.
• керамический кирпич
• асбестоцементные плиты
• стальные крюки для связывания цоколя с кладкой

Выполняется забирка (перемычка между свайными столбами), как правило, в небольших кирпичных домах (если есть кирпич для забирки) или устраивается из железобетона.

Виды цоколей

Рассмотрим наиболее распространенные виды цоколей:

• Ровный – с наружной стороны строения выполняется заподлицо со стенами. Обычно этот вариант предпочитают сами владельцы, однако с точки зрения специалистов он не является лучшим
• Выступающий – когда толщина стены меньше толщины цоколя и последний выступает наружу в виде ступеньки. Такой цоколь хорошо сохраняет тепло под полом и чаще всего устраивается под деревянными домами. Для его защиты от атмосферных осадков, в верхней его части устраивают отлив.
• Западающий – когда стена толще цоколя и его поверхность слегка «утоплена» по отношению к плоскости стены. Это вариант наиболее способствует увеличению срока службы цоколя, потому что он защищен от воздействия осадков стенами дома.

Смотрите так же:

1. Требования СНиП по забивке свай
2. Фундамент с ростверком на сваях



Виды отделки цоколя

Вариант отделки цоколя избирается исходя их эстетических и экономических соображений.

Рассмотрим самые распространенные:

• Наиболее экономичным и целесообразным, исходя из свойств материала, является вариант отделки асбоцементными плитами, которые крепятся к цоколю анкерами
• Керамическая плитка
• Природный или искусственный камень
• Пластик
• Штукатурка

Однако не стоит забывать, что цоколь и его отделка прослужит вам длительное время лишь в случае, когда сваи под фундамент забиты с соблюдением всех требований СНиП по забивке свай и проекта строительства.

Технологии закрытия свайного фундамента

Фундамент свайного типа закрывается несколькими способами:

• облицовка декоративными панелями;
• бетонирование;
• обустройство забирки;
• формирование кирпичной кладки.

Процесс полного бетонирования, включает обнесение периметра основания опалубкой и заливку раствором. Попутно осуществляется укрепление деревянной конструкции снизу и по бокам асбестоцементными плитами.

Факт! Подобная подготовка снижает давление грунта на цоколь, когда происходит вспучивание.



Армирование выполняется ячеистой сеткой, сделанной из металлических стержней или проволоки.

Забирка, представляет собой перемычки из железобетона, устанавливаемые промеж столбами основания. Процесс выполняется с применением арматуры, кирпича, стальных крюков, соединяющих кладку с нижним сегментом цоколя и асбестоцементных плит.

Декоративные панели наносятся на обрешётку, устанавливаемую вдоль периметра фундамента. Кладка из кирпича выполняется с предварительным формированием опалубки, поверх которого и помещается стройматериал, закрывающий основание.

Дополнительно возможно, использование пластиковых панелей, плитки или обычной штукатурки, позволяющей придать конструкции эстетичный внешний вид.

Заказ фундаментных работ

Наша компания “Установка Свай” оказывает профессиональные услуги по забивке свай. Опыт и знания наших работников – гарантия качественного выполнения сваебойных работ.

Техническое оснащение компании позволяет выполнять заказы быстро и на высоком уровне.

Обращайтесь, если хотите иметь надежную основу под Вашим домом!

Смотрите так же:

1. Свайный фундамент для строений
2. Свайный фундамент и дома на сваях




Наша компания занимается забивкой свай – обращайтесь, поможем!



Чем можно закрыть цоколь дома на винтовых сваях, лучшие варианты

---

• ПОСЛЕДНИЕ ЗАПИСИ
Как установить входную металлическую дверь своими руками Бани – основные виды, характеристики Обувница своими руками: как сделать, чертежи, схемы, фото Засор канализации в многоквартирном доме, кто виноват?
• РУБРИКИ
• Автоматическое открывание, проветривание и полив теплиц
• Акриловые краски
• Балкон
• Блоки арболитовые
• Бурение скважин на воду
• Вода из скважины
• Водосток кровельный
• Воздух в квартире
• Выращивание дома
• Гидроизоляция
• Гидрофобизация материалов
• Дорожки садовые
• Камин своими руками
• Каркасный дом
• Кладка печи своими руками
• Крыша из металлочерепицы
• МДФ
• Монтаж кровли
• Монтаж ламината
• Монтаж линолеума
• Монтаж подложки под ламинат
• Натяжные потолки
• Опилкобетон
• ОСБ плита
• Отделка откосов
• Оштукатуривание
• Полипропиленовые трубы
• Расход материалов
• Тротуарная плитка
• Устройство отмостки
• Утепление
• Утепляем баню самостоятельно
• Фасад
• Фундамент из свай
• Шлакоблок
• Эмаль для ванны

Фундамент из свай Цоколь

Фундамент на винтовых сваях сооружается при слабом грунте или наклонной поверхности, на скатах и склонах. Возводить такое сооружение можно при любых погодных условиях, причем работы проходят быстро, так как не нужно ожидать застывания бетона.

Характеристики свайного фундамента

Фундамент свайного вида имеет множество преимуществ, одним из них является быстрота возведения. Такое основание отличается от бетонного материала тем, что ему не нужно время для высыхания и усадки. Винтовая свая представлена в виде трубы, на одном конце которой расположена резьба, а на другом – плоская шляпка. Длина такого элемента может достигать 2,5 метров, её выбор зависит от плотности земли. С внешней стороны трубы обрабатываются специальным грунтовым средством, которые предотвращает развитие коррозии.
Сваи могут быть трех видов, резьба которых расположена на конце или по всей длине. Также на конечной части могут быть расположены лопасти, такие элементы хорошо уплотняют прилежащий грунт. Сваи с резьбой отличаются простотой установки, а элементы с лопастями используют на влажной почве.

Постройка дома на фундаменте свайного вида имеет достаточно преимуществ

1. Для установки свай не требуется дополнительных усилий, сооружение такого вида легко монтируется.
2. Сваи можно применять для любой почвы, кроме скального вида.
3. Цена фундамента ленточного вида намного выше, чем свай.
4. Все работы можно выполнять в любой период, независимо от температуры и погоды.
5. Свайным элементам не грозит движение почвы.

Фундаменты на сваях нуждаются в закрытии цоколя, для этого используют различные материалы.

Какими материалами закрыть цоколь на свайном фундаменте?

Вначале необходимо выполнить обрешетку опорного вида, а затем приступать к монтажу выбранного материала. В домах, устроенных на фундаменте свайного вида, снизу расположена воздушная прослойка, её обычно закрывают с помощью различных материалов.
Обрешетку выполняют из трубы профилированного вида, которая имеет неравные стороны, благодаря такой конструкции, сваи прочно соединяются между собой. При выборе деревянного материала для отделки цоколя, все элементы должны обрабатываться специальными антисептическими средствами. Количество профилированной трубы зависит от высоты цокольного сооружения.
Закрыть цокольное пространство в домах на фундаменте свайного вида, можно с помощью сайдинга, облицовочного кирпича, профнастила, плоского шифера, панелей из пластика или бетонного вида работ.

Как закрыть цоколь свайного фундамента сайдингом?

Чтобы создать декоративную поверхность, можно произвести отделку цоколя с помощью сайдинга, это является идеальным вариантом. Материал имеет невысокую стоимость, а плотный пластик позволяет сайдингу прослужить долго. За такими панелями легко осуществлять уход, он хорошо моется, а также работы по укладке выполняются легко.
Вначале очищают расстояние между сваями от мусора и камней, затем с внешней стороны по всему периметру здания делают траншею около 50 сантиметров, а её ширина должна быть 40 сантиметров. При создании углубления, его задняя стенка должна немного заходить под дом.
Затем углубление покрывают гидроизоляционным материалом, и насыпают слой щебенки, на него укладывают трубу дренажного вида. После этого трубы снова покрываются щебенкой, а затем песком, до самого верха, его утрамбовывают так, чтобы от стен образовался уклон.
Выполняют отмостку из плитки, бетона или брусчатки. К сваям прикрепляются специальные элементы, на которые прикручиваются направляющие. То есть сооружают каркас из дерева или металла, первые материалы тщательно обрабатываются специальными антисептическими составами.
После этого выполняют монтаж сайдинга с помощью профилей, используя углы внутреннего и наружного вида. Между материалом и отмосткой оставляют зазор до 5 сантиметров для расширения при изменении температуры.
В конце закрепляют отлив для отведения воды от цоколя, отделку можно производить после постройки здания.

Отделка цоколя облицовочным кирпичом

Одной из дорогих отделок является облицовочный кирпич, для этого необходимо иметь опыт. Чтобы соединить материалы со сваями, необходимо приварить к обрешеточным элементам небольшие штыри из металла, в дальнейшем они спрячутся в кладку.
Такая отделка имеет ряд преимуществ, материал сохраняет тепло, и основание здания не замерзает при сильном морозе. Дополнительная обшивка кирпича, и его реставрация не требуется. Кирпич служит дополнительной опорой для здания и фундамента. Такой материал является долговечным, и не требует особого ухода, кирпич устойчив к изменениям температуры, и другим погодным условиям.
К сваям прикрепляются профиль углового вида путем сварки, его ширина должна составлять около 120 миллиметров, а длина до 11 метров. Элемент предварительно обрабатывается специальным составом против коррозии.
На профиль снизу выкладывают кирпич, работу начинают от угла. По окончании работы, сооружаются специальные отливы, которые способствуют отведению воды.

Как закрыть цоколь профнастилом?

Профнастил имеет широкую область применения, с его помощью можно закрыть цоколь на фундаменте свайного вида. Для работы также используют шуруповерт и пилу для металла. Материал отличается рядом преимуществ.

1. Можно подобрать любой цвет, который подходит к стенам здания.
2. Материал является достаточно легким, и не оказывает значительной нагрузки на основание.
3. Профнастил имеет невысокую стоимость, не требователен в уходе, и обработке дополнительными средствами.

Материал необходимо предостерегать от царапин, так как эти места в дальнейшем подвергаются коррозии. Листы профнастила прикручивают к заранее выполненной обрешетке из металлических элементов.

Использование плоского шифера

В сегодняшнее время шифер практически не используют, так как материал является капризным, имеет в своем составе большое количество асбеста, который оказывает негативное влияние на человека.
Преимуществ у такого материала не так уж много, одним из них является самостоятельная отделка, без помощи специальных работников. Также шифер не гниет, и не деформируется при изменении погодных условий, его срок службы не ограничивается.
К минусам такого материала относится хрупкость, его сложнее устанавливать на фундамент свайного вида, чем сайдинг. По сравнению с профнастилом, шифер имеет высокую стоимость.

Использование панелей из пластика

Панели из пластика имеют свои преимущества, их стоимость намного ниже по сравнению с другими материалами. Но каменная или кирпичная отделка имеет более шикарный внешний вид. Листы не имеют значительный вес, поэтому нет значительной нагрузки на фундамент. Панели являются устойчивыми к химическим элементам, влажности, и изменению температуры.
При использовании навесных панелей, промежуток под зданием остается пустым, это пространство тщательно проветривается, что предотвращается скапливание влажности и конденсата. Панели можно укладывать на сложных плоскостях со значительными перепадами высоты, они способны в точности повторять поверхность участка. Во время закрепления панелей из пластика, между отмосткой и материалом оставляют расстояние до 5 сантиметров, это способствует компенсации расширения отделки при изменении температуры.

Как создать конструкцию навесного вида?

Для сооружения конструкции навесного вида, необходимо выполнять все действия последовательно. Вначале выполняют обрешетку из металлических или деревянных элементов.
При выборе материала, необходимо учитывать состояние почвы, и расположение грунтовой воды, так как отделка будет расположена в непосредственной близости от земли, то есть при повышенной влажности. Поэтому лучше не использовать элементы деревянного вида, так как оно подвержено гниению и разрушению в результате попадания влажности, если такие материалы все же применяются, то их необходимо тщательно обработать.
Для укладки материалов, которыми закрывают цоколь, вначале необходимо прикрепить направляющие элементы к сваям путем сварки, то есть изготавливается каркас.
Перед монтажом основного материала, по всему периметру здания выполняют песчаную подушку, которая имеет толщину до 50 сантиметров. Затем формируют углы с помощью специальных элементов, делают отливы, и устанавливают основной материал.

Цоколь из бетона с последующей отделкой

Самым простым методом является сооружение цоколя из бетона. Этот вариант отличается небольшой стоимостью, при отделке не нужно сооружать специальный каркас. Для выполнения работ достаточно соорудить отмостку. Отделку цокольного элемента выполняют с помощью водоустойчивых материалов, например, плит из асбестоцемента.
В нижней части зазор между панелями и подушкой закрывается песком. Если в качестве обшивки не приобретаются различные материалы, то цокольную поверхность необходимо оштукатурить. Штукатурные материалы могут быть различными, просто серыми или цветными, а также фактурными.
Штукатурная поверхность имеет красивый вид, и выполняет защиту цоколя от влажности. Материал является устойчивым к влажности, изменению температуры, и осадкам, не подвержен деформации.

Основные правила закрытия цоколя на сложной почве

Если почва глубоко промерзает, то при отделке необходимо оставлять расстояние между основным материалом и отмосткой до 7 миллиметров, независимо от вида обшивки. Это расстояние обеспечивает вентиляцию свободного вида, а также материал не повреждается при поднятии почвы во время изменения температуры. Такое отверстия можно закрыть сеткой, чтобы предотвратить проникновение грызунов в здание, а также исключить попадание мусора. Все коммуникации по необходимости утепляются с помощью ваты минерального вида.
При укладке облицовочных панелей, вначале сооружают каркас с направляющими элементами, на него прикручивают листы. Чтобы исключить попадание влажности на цоколь, устанавливают специальные отливы для отведения воды. При выборе материала учитывают и общий вид сооружения, цветовая гамма верха и низа не должна слишком отличаться.

Материалов для выполнения отделочных работ цоколя множество, почти все виды можно укладывать самостоятельно, это помогает сэкономить на расходах. При выборе панелей для облицовки, необходимо учитывать качество материала и его стоимость, а также влияние на него погодных условий. Для создания качественной вентиляции, и предотвращения накапливания влажности в пространстве под зданием, между облицовкой, и почвой оставляют небольшое расстояние. Это также предотвращает деформацию основного материала в случае расширения почвы.

Винтовые сваи чем закрыть цоколь фундамента

При строительстве коттеджей на свайно-винтовом фундаменте возникает необходимость обшивки цоколя. Продуваемый подпол является причиной потерь тепла, пространство под домом привлекает мелких животных, там скапливаются листья, мелкий мусор. Помимо защиты подполья от промерзания и грызунов такая отделка имеет декоративное назначение. Отделка придает зданию завершенный и привлекательный вид. Чтобы выбрать, чем лучше закрыть свайный фундамент снаружи у дома нужно сравнить характеристики разных материалов — кирпича, профлиста, фасадных панелей, декоративного камня.

Цоколем называют элемент здания, который соединяет фундамент с нижней частью стен здания. Он защищает основание от промерзания, перепадов температуры, осадков и паводковых вод. В случае со свайным фундаментом цоколь играет роль основания, на которое будет монтироваться обшивка. Пространство между свайными опорами не утепляют, снижение потерь тепла достигается за счет хорошего утепления пола. Отделку для цоколя дома на винтовых сваях можно сделать из металлопрофиля, бруса, кирпичной кладки.

Чтобы понять, как закрыть свайно-винтовой фундамент снаружи, нужно выбрать способ облицовки. Использование стальных труб является самым простым вариантом. Для создания основы, на которую будет крепиться облицовочный материал, используют профильные трубы с прямоугольным сечением.

Их приваривают в несколько рядов по всей высоте свай, таким образом, чтобы образовался каркас. Такая обрешетка будет прочной и надежной, единственным недостатком является подверженность металла коррозии. Поэтому металл обрабатывают антикоррозионными составами, особое внимание уделяя сварным соединениям.

Деревянную обрешетку монтируют по контуру дома таким образом, чтобы свайное основание оказалось внутри периметра. При использовании бруса важно не допустить его контакта с почвой. Поэтому нижние планки крепят на высоте 5-7 см от грунта.

Обязательным условием является пропитка дерева антипиренами и антисептическими составами. Дополнительная обработка защищает древесину от растрескивания, гниения, делает ее неподходящей средой для насекомых-вредителей.

Кирпичи кладут на бетонную ленту, залитую на одном уровне с почвой. Эту технологию используют для коттеджей, построенных на слабопучинистых грунтах. Второй вариант предусматривает укладку кирпичей на металлические уголки, приваренный к сваям. Получается, что кирпичный цоколь «висит» над почвой.

Такие конструкции не деформируются, даже если стройка ведется на почвах, склонных к морозному пучению, заболоченных участках с высоким уровнем грунтовых вод.

На каркас из бруса или стального профиля монтируют цокольный сайдинг, композитные панели, профнастил. Декоративной отделкой кирпичной кладки может стать облицовочный кирпич, клинкерная плитка, гибкая черепица.

Отделку свайного фундамента выполняют с целью защиты конструкции от воздействия окружающей среды и влаги, поднимающейся из земли. Сложность процесса заключается в том, что детали не имеют общей плоскости. Поэтому, прежде чем закрыть цоколь дома на винтовых сваях, проводится подготовка, которая позволит правильно зафиксировать выбранный материал. Для работы используются различные виды строительной продукции, что облегчает принятие решения.

Облицовка такой конструкции трудна тем, что она чаще всего не предусматривает наличие цельной связки. Опорные столбы размещаются на равном удалении друг от друга, а верхний настил из бруса или металлических элементов служит основой для дома, но располагается на удалении от земли. Исключение составляют сваи с ростверком, по виду напоминающие ленточный фундамент. Поэтому технология обшивки требует создания каркаса, его монтаж осуществляется двумя методами.

Первый вариант предполагает применение труб квадратного сечения, которые привариваются к опорам на одинаковом расстоянии. Такой способ подходит, когда требуется решить, как проще закрыть цоколь в свайно-винтовом фундаменте. При желании сварной каркас устанавливается на бетонные опоры, в которые предварительно встраиваются полосы листового металла, но это очень сложная процедура.

Металлическая профильная труба является быстрым решением проблемы каркаса под цокольную отделку, но ее нужно тщательно обрабатывать антикоррозийным составом, потому как толщина метала там небольшая

Второй метод во многом повторяет стандартный фасадный вид обрешетки, при котором применяются П-образные профили. Их укладывают с привязкой к деревянной части строения. К сваям направляющие крепятся при помощи жесткой стяжки из различных материалов. Такая конструкция должна обладать высокими показателями надежности, поэтому все элементы должны иметь отличное сцепление.

При обустройстве сплошной деревянной обрешетки крайне нежелательно допускать прямое соприкосновение бруса с грунтом

Каркас является важнейшей деталью, без него невозможно получить красивую и долговечную облицовку.

Привязка деревянной обрешетки к бетонному ростверку или стене дома считается весьма надежным вариантом, но брус должен быть хорошо гидроизолирован

Сайдинг относится к современным материалам и пользуется большой популярностью, это объясняется множеством достоинств. Для работы применяется специальная цокольная разновидность, стойкость которой во многом превосходит фасадный вариант.

Пластиковый цокольный сайдинг можно крепить как на деревянную, так и на металлическую обрешетку, но домашнему мастеру будет проще работать с деревом

Сайдинг

Цокольный сайдинг — это самый распространенный отделочный материал для свайного фундамента. Популярность обусловлена дешевизной, высокой механической прочностью, устойчивостью к влаге и перепадам температуры. Биологическое разрушение (плесень, гниение, поражение насекомыми) такому цоколю не грозит. Кроме того, существует широкий ассортимент расцветок сайдинга — от простых однотонных вариантов до панелей, имитирующих натуральный камень.

Пластиковые панели

Изготавливаются из разных полимеров — пенополистирола, пенополиуретана и других. Отличаются богатством расцветок, текстур и форм. Кроме того, одновременно играют роль утеплителя.

Пластик достаточно прочен, невосприимчив к атмосферным и биологическим воздействиям, относится к экономичным вариантам отделки. Однако выглядят панели менее привлекательно по сравнению с сайдингом.

Профнастил

Такие металлические листы просты в обработке, долговечны, устойчивы к воздействию влаги и перепадам температуры. Установить их не менее просто, чем другие варианты отделочных материалов. Единственный недостаток — узость сферы применения. Обшить фундамент профнастилом можно лишь в сочетании с некоторыми видами отделки стен. Например, к деревянному дому такой цоколь не подойдет.

Можно также зашить подпол и более дешевыми материалами — шифером или листами ЦСП, покрытыми крашеной штукатуркой.

Технология монтажа навесной отделки цоколя

Установка начинается со сборки обрешетки. Для ее изготовления используют либо деревянные рейки, либо металлический профиль. В первом случае элементы каркаса прикручивают к стальным кронштейнам, которые заранее приваривают к сваям. Профиль приваривается напрямую к частям винтового фундамента.

Как правило, обрешетка представляет собой две параллельные доски, одна из которых прикрепляется прямо под стеной дома, а вторая — на высоте 150–200 мм от земли. Это расстояние может варьироваться в зависимости от климатических условий в регионе. Необходимо сделать так, чтобы от края декоративных плит до поверхности земли оставалось 50–70 мм — это нужно для компенсации температурного расширения грунта.

После установки параллельных элементов обрешетки монтируют вертикальные рейки или металлический профиль. Делается это для обеспечения большей прочности конструкции, если цоколь слишком высокий. В таком случае шаг установки равняется 400–450 мм.

По периметру дома выкапывают неглубокую траншею шириной 30 см и засыпают песком. Затем на обрешетке монтируют утеплительный материал. Поверх него закрепляют рулонную гидроизоляцию, конец которой выстилают по песку. Край рулона утрамбовывают в песок. Сверху укладывают тротуарную плитку. Такая конструкция называется отмосткой и играет роль дренажной системы, защищающей цоколь от лишней влаги.

Если в качестве отделочного материала выбран сайдинг, в нижней части цоколя поверх утеплителя устанавливают стартовый профиль. В него вкладывают декоративные панели, которые затем монтируют к обрешетке сквозь теплоизоляцию при помощи саморезов. Углы конструкции укрепляют специальными профилями, которые идут в комплекте с сайдингом. Чтобы защитить цоколь от осадков, стекающих по стенам, поверх отделки устанавливают металлические отливы.

Монтируют навесные панели, руководствуясь несколькими правилами:

• деревянные элементы обрешетки тщательно обрабатывают антисептическими и противогрибковыми пропитками;
• плиты декоративного материала устанавливают с маленькими зазорами, чтобы обеспечить вентиляцию пространства под домом;
• дренажную отмостку конструируют под небольшим уклоном от здания (не более 5°).

Если вместо сайдинга для отделки фундамента используются пластиковые панели или листы профнастила, технология установки материала еще проще. Стартовый профиль не нужен, отделку крепят напрямую к обрешетке, соблюдая зазор между нижним краем обшивки и поверхностью земли.

Кирпичный цоколь

Такая капитальная отделка придает зданию эстетически привлекательный внешний вид и обеспечивает надежную защиту подпольного пространства. При необходимости цоколь можно превратить в подвальное помещение. Однако стоит отделка из кирпича дороже, чем монтаж навесных панелей, а работа требует больше времени и усилий.

Существует два варианта установки цоколя из кирпичной кладки:

1. На ленте из армированного бетона. Возможность использования этого метода зависит от особенностей грунта — если он сильно расширяется при промерзании, такой вариант не подходит.
2. На металлическом профиле, который играет роль полки для кирпичей.

Монтаж первым способом осуществляется в следующем порядке:

1. Выкапывают траншею по периметру здания (делать ее слишком глубокой не нужно, так как масса цоколя невелика).
2. Стенки укрывают рулонным гидроизоляционным материалом.
3. В траншее формируют армирующую обвязку.
4. Заливают цементно-песчаный раствор.
5. Кладут кирпич. В каждой стенке цоколя предусматривают вентиляционные отверстия.
6. Выполняют декоративную отделку кладки — для этого используют штукатурку или любой другой материал.

Во втором случае работа займет меньше времени и сил. Металлический равнополочный уголок приваривают к сваям на высоте 50–70 мм от земли, чтобы обеспечить проветривание. Длина этого профиля составляет 6 или 12 м — выбрать можно любой в зависимости от протяженности стен дома. Толщина стали подбирается под высоту и массу цоколя.

Таким образом, закрыть свайно-винтовой фундамент можно несколькими способами. Выбирают наиболее приемлемый вариант исходя из сложности и стоимости работы. Обшивка цоколя придаст дому привлекательности и продлит срок службы винтовых свай, поэтому затягивать с отделкой не стоит.

Чем закрыть свайно-винтовой фундамент

Винтовые сваи являются продуктом новых технологий, разновидностью столбчатых фундаментов, которые незаменимы при строительстве на слабых грунтах. Данная технология дает возможность добраться до стабильных почвенных слоев без дополнительных затрат техники и материалов. Сваи считаются оптимальным вариантом фундамента для частного строительства. Надежные, безопасные, наиболее выгодные во всех отношениях опоры представляют простое и быстрое возведение фундамента. Изготовить его можно за несколько дней, в любую погоду, в любое время года, причем, несущие конструкции монтируются сразу же.

«Списочный состав» или варианты отделки цоколя

Одним из этапов завершения работ по строительству дома является маскировка непрезентабельных в эстетическом отношении свай фундамента. Неизбежно возникает вопрос, чем закрыть цоколь винтового фундамента? Специфика установки конструкции дома на сваи не предполагает обустройства цокольного этажа.

Однако возникают ситуации, при которых все же выполняются цокольные работы. Они отличаются от общепринятого понятия, предполагают: либо работы по рытью небольшой глубины ленточной канавы, связывающей сваи по периметру, либо отделку навесным цоколем. В свою очередь, навесная конструкция может быть представлена в разном исполнении.

Существует несколько способов декоративной отделки цоколя (так называется расстояние от земли до стен дома). Основные из них: цокольный сайдинг, отделка под кирпич, декоративные панели. Что примечательно, выполнить работы можно самостоятельно, не тратя деньги на оплату услуг специалистов. Традиционно внешняя декоративная облицовка выполняется сайдингом.

Навесная конструкция

Сделать навесную конструкцию несложно. Нужно только соблюдать очередность:

• Из металлических уголков, труб или деревянных досок создается обрешетка.

Заметьте. Важно не только, чем закрывать цоколь дома на сваях, но и то, в каком состоянии находится почва, какова глубина залегания подземных вод. Навесной цоколь располагается в непосредственной близости от земли, поэтому при угрозе подтопления территории он будет большую часть времени находиться в среде с повышенной влажностью. В этих условиях при сооружении обрешетки, каркаса под плитку, лучше отказаться от деревянных конструкций, облицовочных материалов на деревянной основе.

• Любым удобным способом (саморезами или сваркой) к сваям крепятся направляющие. Это может быт металлопрофиль, деревянные балки; своего рода каркас для фиксации на нем панелей или асбестоцементных плит, комбинированных систем с утеплителем или листового шифера.
• Перед установкой по периметру насыпается «подушка» из песка толщиной до полуметра.
• Удобным способом при помощи сопутствующих комплектующих формируются углы.
• Все швы затираются герметичным раствором.
• Дополняется оформление установкой отливов и других элементов, которых не хватает для законченного дизайна цоколя.
• Делу венец – финишная декоративная отделка.

Цокольный сайдинг: практично, быстро, эстетично

Если оформление должно выполнять только функцию декорирования без дополнительного утепления, то вполне подойдут панели сайдинга. Разнообразие фактур, цветов материала могут преобразить неоконченный открытый участок работ в аккуратный пьедестал, на котором возвышается постройка. Им может стать кирпичная кладка, кафельная или керамическая плитка, декоративный камень.

Сайдинг станет идеальным решением проблемы:

• Очень просто решить задачу типа: чем закрыть цоколь дома на сваях, используя это просто и понятный материал. Для самостоятельной работы понадобятся следующие инструменты и приспособления: шнур, метр строительный или рулетка, набор деревянных колышков, отвес, уровень строительный, доски, лопата, гидроизоляция рулонного типа.
• Пред началом работ площадка между сваями и около них освобождается от растительности, мусора.
• По внешнему периметру дома возле стен выбирается грунт. Формируется траншея глубиной до полуметра, шириной 0,3-0,4м. При этом ее внутренняя граница должна располагаться, чуть заходя под стены, а сама выемка земли производиться с образованием небольшого уклона в направлении от стен: на каждые 2 м по 1-5 см.
• Весь вырытый котлован, включая стенки, покрывается слоем рулонной гидроизоляции.
• На небольшой слой насыпанного щебня укладывается по периметру дренажная перфорированная поливинилхлоридная труба.
• В нескольких местах на поверхность выводятся дренажные колодцы – «скорая помощь» при заиливании системы для ее промывки.
• Трубы накрываются слоем 0,1 м мелкой щебенки. Траншея полностью по верхнюю границу засыпается песком, который хорошо утрамбовывают, выполняя уклон от стен.
• Формируется отмостка. Как вариант, это может быть тротуарная плитка, брусчатка или бетонная стяжка.
• На сваи привариваются держатели, на которые через отверстия будут крепиться направляющие.
• Выполняется каркас из деревянных (40х100 мм) или металлических элементов. Для предотвращения гниения дерева, оно предварительно обрабатывается антисептическим веществом.
• Используя J-профиль, наружные и внутренние углы с крепежами производится установка сайдинговых панелей. При этом выдерживается компенсационный промежуток 3-5 см на возможное расширение при изменении температуры между панелями и отмосткой.
• Сверху на готовую конструкцию устанавливается отлив, по которому осадки отводятся от цоколя.

Кстати, начать работы по обустройству цоколя никогда не поздно, даже предпочтительнее это сделать уже после того, как дом начинает жить своей жизнью. К нему уже подведены все коммуникационные разводки, поэтому есть время не спеша заняться отделкой.

Отдавая должное кирпичу

Если вы так и не решили, чем закрыть цоколь дома на винтовых сваях, а возиться с рытьем траншеи нет желания и времени, существует более простой способ оформления цоколя свайного фундамента – надежный, недорогой, быстровозводимый – кирпичная кладка. К сваям фундамента, покрытым защитной пленкой от поражения ржавчиной, по самому низу, приваривается металлический угловой профиль. Уголок с шириной полки 120 мм и длиной от 6м до 11,7м предварительно обрабатывается защитным антикоррозионным составом.

На нижний профиль, начиная с оформления углов, выкладывается облицовочный кирпич. Поднимаясь вверх по периметру, формируется кладка с ложковой перевязкой и выполнением швов не менее 0,05 см. Во избежание попадания вод сверху, на обложенном цоколе делаются отливы. Лучше если они будут декоративными, но можно использовать элементы из оцинкованной жести. Получается аккуратный, полноценный фундамент. Визуально и в стоимостном отношении он даже выигрывает у традиционного бетонного основания.

Экономичные пластиковые панели

Использую декоративные пластиковые панели вместо кирпича, получают экономическую выгоду, но проигрывают в эстетике: натуральный кирпич или камень смотрится богаче, красивее любой панели. Зато такая отделка отлично вуалирует свайное основание, выдерживает большие нагрузки благодаря увеличенной толщине панельного листа, неподверженности его химическому и биологическому воздействию.

При навесных панелях пространство под домом остается незаполненным, под ним не собирается влага, не образуется конденсат, благодаря хорошей естественной вентиляции. Панели точно повторяют рельеф участка, создавая внешнее абсолютное сходство с монументальным основанием, при этом сохраняя все преимущества, которыми обладает цоколь свайного фундамента, особенно на участках со значительными перепадами высот и другими сложностями рельефа.

Особенности отделки цоколя на сложных грунтах

Важно! Прежде, чем закрывать цоколь винтового фундамента на грунтах с глубоким промерзанием почвы, будь то навесные панели, камень декоративный, пр., нужно предусмотреть зазор размером 5-7 мм между грунтовым покрытием и декоративным оформлением.

Его необходимо выдерживать для обеспечения свободной вентиляции, а также затем, чтобы не повредить отделку при вспучивании почвы в морозную погоду. Образованную щель прикрывают сеткой, исключая проникновение под дом мусора, грызунов. Важно, чтобы проветривание осуществлялось в любое время года. Для предотвращения размораживания коммуникаций, их предварительно утепляют минеральной теплоизоляцией или монтажной пеной.

Эконом-вариант: бетонный цоколь и его отделка штукатуркой

Этот способ не только самый простой, но, пожалуй, самый экономичный. Не требующий больших финансовых затрат, значительных усилий для копки траншеи, установки направляющих. Просто делается отмостка. Отделывается цоколь водостойкими элементами (к примеру, асбестоцементными плитами). Внизу, у поверхности земли, зазор между отделочными панелями и грунтом присыпают песком. Однако именно штукатурка будет самой оптимальной отделкой в ситуации, когда финансовые возможности не позволяют приобрести более дорогостоящую обшивку.

Сейчас на строительном рынке появился ее новый, более дорогой вид, созданный на основе акриловых смол – мозаичная штукатурка. Это еще одно решение проблемы, чем закрывать цоколь дома на сваях. Штукатурка не только выглядит эффектно в разнообразии цветовой гаммы, но и наделяет цоколь высокими влагозащитными свойствами.

Сделав правильный выбор материала для отделки цоколя с учетом его эксплуатационных характеристик, местных климатических условий, соблюдая технологию работ, совсем не сложно собственноручно придать «продуваемому всеми ветрами» фасаду эстетичный, законченный вид.

Как правильно зашить цоколь на винтовых сваях

Дачник с 20 летним стажем

Цоколь на винтовых сваях — расстояние между поверхностью грунта и нижней несущей конструкцией, состоящей из элементов. Чем закрыть цоколь дома на винтовых сваях, следует решать в зависимости от нескольких факторов, в том числе и от наличия определенного материала, а также проекта сооружения. Для обработки и отделки устройств навесной конструкции применяются различные материалы.

Виды отделки винтовых свайных фундаментов

Вариантов отделки довольно много, но видов всего два:

• экран навесного типа;
• ленточный фундамент мелкозаглубленного характера.

Винтовые свайные фундаменты образуют подвал или цокольный этаж. С помощью свай создается небольшое пространство между грунтом и нижними опорами конструкции.

В процессе строительства фундамент закрывается навесной или ленточной конструкцией. С помощью этого и получается полуподвальное помещение, которое в дальнейшем используется по назначению.

Закрытие цоколя необходимо. Винтовые сваи используются в трех вариантах:

• винтовое отделение на наконечнике;
• полностью винтовая конструкция;
• лопастной наконечник.

При всех этих вариантах чаще применяется навесной тип, который является наиболее популярным. Это связано с тем, что навесной экран более практичен и прост в установке. Иногда используются смешанные варианты, когда между обшивкой прокладывается вторичный фундамент. Особенно это актуально при необходимости утепления.

Также независимо от того, какие виды свай или способ обшивки были выбраны, для укрепления основания следует использовать обрешетку из профильной трубы. Профиль можно подобрать в соответствии с параметрами и нижними элементами дома, в том числе и свайных участков. Это нужно сделать для долговечности.

В данном видео вы узнаете, как закрыть цоколь:

Во многом отделка зависит от типа здания и требований к цокольному этажу. Также важно наличие материалов. Каждый вид имеет свои особенности из-за различной монтажной работы.

Навесной вариант выравнивается по стенам дома и не заглубляется в землю. Крепление происходит за счет саморезов и других дополнительных элементов.

Стандартное время установки равно суткам, монтаж прост и экономичен. Отделка может иметь вид любого материала, в том числе камня или дерева.

Для ленточного фундамента потребуется определенный набор материалов. Обычно такой фундамент сооружается с помощью каменной или кирпичной кладки в совокупности с бетонными элементами.

В грунт такой вид отделки заглубляется, по этой причине требуются определенные свойства почвы под домом, а также ровная поверхность в районе установки несущих свай.

Материалы

Чтобы закрыть свайный фундамент снаружи, используется множество различных материалов, которые отличаются не только по цене, но и по качеству. Среди наиболее популярных вариантов выделяется:

1. Штукатурка. Наиболее дешевый материал, который обладает повышенной паропроницаемостью. Востребованность штукатурки при проведении отделочных работ объясняется разнообразием в выборе декора. Декоративная штукатурка позволяет создать разнообразный дизайн, изменяя фактуру и цвет покрытия. Главный недостаток — недолгий срок службы.
2. Натуральный камень. Долговечный вариант, который обладает разнообразием форм и поверхностей. Однако он имеет массу недостатков, например, создает повышенную нагрузку на винтовой фундамент. Отделка фундамента требует металлических штырей и каркаса для отделки. Технология монтажа требует специальных навыков. Кроме этого, для монтажа натурального камня требуется использовать арматуру и упоры, что значительно увеличивает общую стоимость.
3. Искусственный камень. Намного дешевле натурального. материал выпускается в виде небольших плиток или панелей. Монтаж производится с помощью крепежных элементов. Главный недостаток материала — однообразие декора (мозаика).
4. Кирпич. Универсальный материал, который обладает повышенными теплоизолиционными свойствами. Монтаж осуществляется только при ленточном виде фундамента. Открывает большие возможности для создания уникального дизайна.
5. Пластиковые панели. Часто используются для закрытия цоколя благодаря повышенной устойчивости к нагрузкам, а также химическому и биологическому воздействию. Материал полностью защищен от губительного воздействия влаги и конденсата. Кроме этого, пластиковые панели обладают разнообразным дизайном и фактурой, что делает их универсальными.

Выбор материала необходимо осуществлять, основываясь на климатических условиях, в которых он будет использоваться.

Цокольный сайдинг

Наиболее популярный и часто используемый вариант облицовки цоколя дома на свайном фундаменте — сайдинг. Материал обладает массой достоинств, в том числе:

1. Небольшая стоимость как самого материала, так и комплектующих, которые необходимы при проведении монтажных работ.
2. Монтаж цокольного сайдинга не требует наличия специальных навыков, что позволяет проводить установку самостоятельно.
3. Долговечность. Пластик не поддается гниению, а также устойчив к негативному воздействию окружающей среды.
4. Разнообразие дизайна. Может имитировать фактуру натуральных материалов, что позволяет ему органично вписаться в общий дизайн дома и близлежащей территории.
5. Простота ухода. Сайдинг легко поддается мойке, которую можно осуществлять даже с применением сильнодействующих моющих средств.

Практически не имеет недостатков, что делает его наиболее популярным и часто используемым.

Профильный настил

Профнастил первоначально использовался в качестве материала для кровли. В настоящий момент он получил широкое распространение в сфере обшивки цоколей. Он обладает следующими преимуществами:

1. Простота монтажа. Обшивку цоколя дома можно осуществить самостоятельно, с использованием пилы по металлу и шуруповерта. Специальные навыки не требуются.
2. Большое разнообразие цветов.
3. Небольшая цена по сравнению с другими вариантами.
4. Небольшой вес, что предотвращает создание дополнительной нагрузки на фундамент.
5. Не требуется дополнительная обработка.

Несмотря на все преимущества, профильный настил имеет ряд существенных недостатков:

1. Низкая сопротивляемость механическому воздействию и высокая вероятность появления царапин.
2. Места с отсутствующим полимерным покрытием уязвимы коррозии.
3. Несмотря на разнообразие цветовой гаммы, профнастил имеет лишь один вид формы.
4. Повышенная подверженность гниению, особенно в местах соприкосновения с открытым грунтом.
5. Быстрое выгорание и потеря глянцевого блеска.

Стоит отметить, что профнастил довольно гибок, легко поддается нарезке, благодаря чему его можно использовать независимо от вида конструкции.

Плоский шифер

Ранее плоский шифер использовался практически в любых видах отделки. Сейчас этот вариант используется в редких случаях, так как считается ненадежным. Среди основных преимуществ стоит выделить:

• возможность самостоятельной установки при наличии специального набора инструментов;
• повышенная устойчивость к гниению и негативному воздействию окружающей среды;
• шифер позволяет использовать термопанели для утепления;
• практически неограниченный срок службы.

Однако данный тип имеет большое количество недостатков. В качестве основных стоит выделить:

1. Повышенная хрупкость материала. Он довольно плотен, но при неправильной нарезке или некачественном сверлении шифер крошится и разрушается.
2. Повышенная сложность крепления к сваям.
3. Цена на плоский шифер значительно выше, чем на большинство других материалов.
4. Требует выполнения дополнительных работ с использованием иных материалов для придания шиферу презентабельного вида.

Подобный шифер можно положить самому

При проверке плоского шифера было выявлено, что он опасен для здоровья человека из-за наличия в составе большого количества асбеста.

Каркасная система

Каркасная система включается в себя первоначальную установку обрешетки, на которую в дальнейшем ставится облицовка. Обрешетка состоит из металлических брусков или труб, в том числе уголков, которые привариваются к сваям, а также деревянных элементов.

Именно на эту конструкцию устанавливается сама отделка, которая может быть из любого материала. Стоит учесть, что каждый вид материала имеет свои особенности, и облицовка производится с учетом каждого нюанса и совместимости элементов и веществ.

Обрешетка и весь каркас, который занимает пространство под домом, должны быть обработаны.

Металлические элементы обрабатываются противокоррозийными веществами, а дерево – специальным антисептиком.

Листовая система

Листовой метод непопулярен из-за хрупкости и непереносимости точечных нагрузок на листы — шифер и несколько других вариантов. Весь метод заключается в том, что листами обшивается весь цокольный этаж. Главной задачей здесь является наличие хороших креплений, а также обработка всех стыков.

Чаще всего используется плоский шифер с толщиной от 5 мм.

Композитные материалы

Использование композитных материалов не распространено, но для отделки часто используют различные варианты. Главной проблемой является покупка качественных материалов, так как для отделки цоколя потребуется приобретать материалы не только прочные, но и имеющие хорошие характеристики по теплоизоляции. Это необходимо для того, чтобы утепление цокольного этажа после отделки не потребовалось.

Облицовочный кирпич

Облицовочный кирпич — наиболее дорогой вариант для проведения облицовочных работ. Кроме этого, необходимы специальные навыки, а при их отсутствии придется обращаться к специалистам, что повлечет дополнительные денежные затраты. Среди главных достоинств облицовочного кирпича стоит выделить:

1. Обладает повышенной термоустойчивостью, что исключает вероятность промерзания дома в зимний период.
2. Не требует особого ухода, дополнительной отделки и проведения реставрационных работ спустя время.
3. Благодаря кирпичной кладке создается дополнительная опора для дома, которая уменьшает нагрузку на сваи, что делает общую конструкцию более устойчивой.
4. Отличается от других материалов длительным сроком службы независимо от климатических условий, в которых он будет использоваться.

Несмотря на большое число достоинств, есть минусы, которые следует учесть при выборе:

• повышенная стоимость как материалов, так и самих работ;
• работы по возведению кладки требуют больших временных затрат;
• ограниченное количество вариантов внешнего вида.

Не забываем использовать штыри

Для получения устойчивой и надежной конструкции требуется использование обрешетки и металлических штырей.

Технология монтажа навесной отделки цоколя

Монтажные работы навесной отделки производятся по следующему алгоритму:

1. Выемка глубиной 20-30 см и шириной 50-60 см по внешнему контуру дома. На дно выемки укладывается рубероид, который засыпается песком. Это необходимо для защиты свай, изготовленных из металла, от влаги, исходящей из грунта в зимний период или во время дождей. Чтобы осуществлялся быстрый отвод воды, требуется уложить дренажную трубу на подушку из песка.
2. Далее требуется установить каркас, с помощью которого будет крепиться отделочный материал. Его можно изготовить с помощью профильных труб или деревянных брусков. Каркас требуется прикрепить к сваям с помощью кронштейнов. При этом облицовка должна выступать за поверхность ростверка на 30-40 мм.
3. На каркас требуется закрепить стартовый профиль, после чего начать крепление панелей, продвигаясь слева направо. Необходимо оставлять небольшие зазоры размером 30-50 мм между отмостком и обшивочным материалом. Это пространство необходимо для циркуляции воздуха и защиты в случае подъема грунта в зимний период.
4. Крепление обшивки требуется производить с помощью саморезов, которые вкручиваются в овальные отверстия отделочных плит. При этом необходимо оставлять 1-2 мм между саморезом и пластиком, это защитит обшивочные элементы от повреждений, которые могут возникнуть в связи с расширением из-за изменения общей температуры.
5. В конце необходимо прикрепить конструкцию к несущей раме фундамента.

Если в качестве материала для обшивки используется ЦСП (16 мм) или плоский шифер, то каркас можно не устанавливать, так как общая жесткость материалов будет достаточно высокой.

Как обшить цоколь свайно-винтового фундамента своими руками

Для обшивки своими руками свайно-винтового фундамента необходимо:

1. Закрепить стартовую полосу сайдинга к нижней рейке каркаса с шагом саморезов 30 см.
2. С пропуском в 10 мм крепится угловая планка, соблюдая шаг саморезов 30 см.
3. В паз стартовой полосы закрепить третью панель и задвинуть ее в угловую планку, оставив небольшое пространство для вероятного расширения материала.
4. Зафиксировать планку с помощью саморезов.
5. Завести следующую полосу в угловую планку и сдвинуть ее к нижней рейке, закрепить.
6. Осуществить монтаж остальных панелей. Высоту последней панели можно подрезать при необходимости.
7. Установить вторую угловую планку, которая будет выступать в роли стартового угла для следующей стены.
8. Закрепить финишную планку.

Все панели требуется устанавливать с небольшими зазорами в 20-30 мм и крепить их с помощью 5 саморезов. Монтаж облицовки должен проводиться без натяжения, так как под действием температуры материал может изменять свои размеры на 6-7 мм.

Вместо саморезов могут быть использованы оцинкованные гвозди (30-40 мм) с широкой шляпкой. При этом между шляпкой и отделочным материалом требуется оставлять небольшой зазор.

В заключение

Закрытие цокольного этажа при отделке можно сделать несколькими способами. Многое зависит от наличия облицовочного материала, характеристик грунта, а также от требований к полуподвальному помещению, которое будет оборудовано в дальнейшем. Все строительные процессы должны учитывать требования каждого способа отделки.

Как закрывают свайный фундамент. Чем закрывают цоколь свайного фундамента. Как закрыть свайный фундамент

ГлавнаяФундаментКак закрывают свайный фундамент

Чем закрывают цоколь свайного фундамента. Как закрыть свайный фундамент

У любого типа основания существует переходной элемент, отделяющий поверхность грунта от стен сооружения. Он называется цоколем. Эта часть выполняет роль несущей конструкции.

Она также является декоративной составляющей строения. Использование современных строительных материалов позволяет сделать основание более прочным и долговечным.

Чем закрыть фундамент снаружи? Правильный ответ на этот вопрос позволит красиво оформить внешнюю часть дома и защитить его вредных природных воздействий.

Закрытие цокольной поверхности свайного основания с помощью навесной конструкции

Для проведения отделочных работ потребуется выполнить следующие операции:

• На начальном этапе изготавливается обрешётка. На сваи осуществляют крепление металлического или деревянного каркаса.
  Если применяется древесина, необходимо произвести обработку поверхности с помощью антисептика;
• Устанавливаются термопанели. Их можно заменить плитами из асбестоцемента или листовым шифером;
• Производится сведение углов конструкции;
• Осуществляется установка капельников и других дополнительных элементов.

Преимущества подобного метода:

• Высокая скорость выполнения работ;
• Небольшая стоимость материала;
• Возможность внутренней вентиляции под половым покрытием. Производится дополнительная защита основания;
• Красивый внешний вид.

Оформление мелкозаглубленного фундамента

Отделку цокольного покрытия производят после заливки ленточного основания:

• На ленточное основание устанавливается кирпичная кладка;
• Она подводится под стены, формируются отдушины;
• Осуществляется окончательная отделка фасадной части. Для этого может использоваться штукатурка или пластиковые панели.

Достоинства кирпичной отделки:

• Такая кладка дополнительно защищает нижнюю часть строения;
• При отделке расходуется гораздо меньшее количество утеплителя, чем в навесной конструкции;
• Оформление ленточного цоколя производится одновременно с возведением отмостки;
• Сокращается время строительных операций;
• Появляется возможность создания подвального помещения;
• Повышается эстетичность конструкции. Можно выбрать любую форму отделки.

Виды цокольных сооружений

При рассмотрении вопроса, чем закрыть фундамент снаружи, следует рассмотреть типы цокольных конструкций. Они могут быть разными.

Ровными, располагающимися на одном уровне с фасадным покрытием сооружения. Среди специалистов такой вариант не считается оптимальным. Но, несмотря на это, он широко используется в индивидуальном строительстве.

Выступающими. Строение выступает наружу за поверхность стены. Такой способ наиболее часто используется при сооружении

novienovosti. ru

Как правильно закрыть свайно винтовой фундамент

Фундамент свайно-винтового типа предполагает наличие открытого пространства между половым перекрытием дома и землей, которое образует поднятый ростверк. Чтобы уменьшить охлаждение пола в зимний период и придать зданию более интересный вид имеет смысл зашить фундамент. О том, как правильно это сделать, мы расскажем в данной статье.

Отделка свайного фундамента

В публикации приведены рекомендации по материалам для теплоизоляции и облицовки и представлена инструкция, следуя которой вы сможете обшить свайно-винтовой фундамент своими руками.

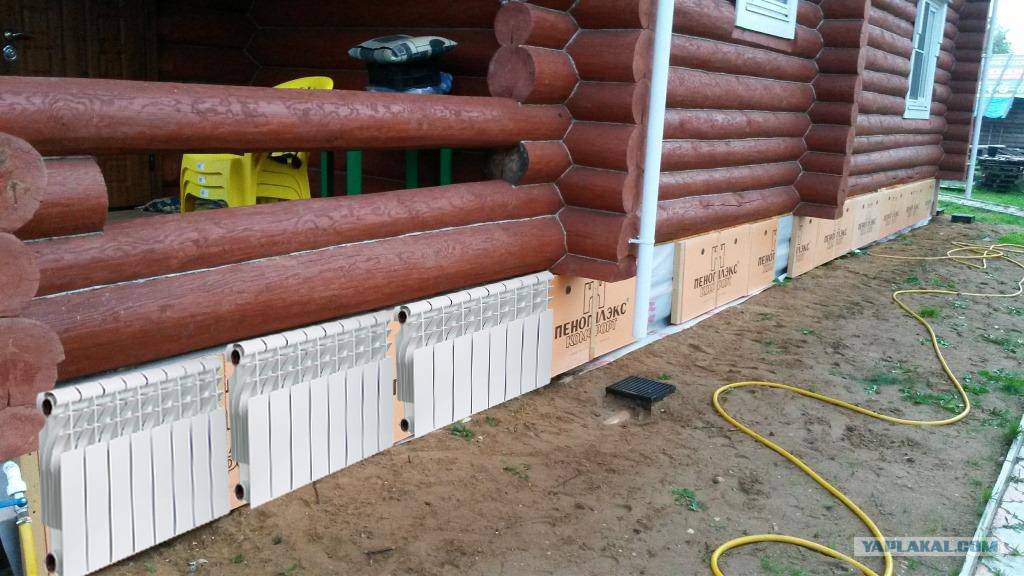

Нужно ли утеплять цоколь при обшивке?

Утепление цоколя дома, возведенного на свайно-винтовом фундаменте, необходимо в случае отсутствия теплоизоляции полового перекрытия здания.

Утепленная забирка обеспечит отсутствие сквозняков в подпольном пространстве и создаст эффект термоса — температура воздуха под домом будет значительно выше, чем температура окружающей среды, что снизит общие теплопотери дома, большая часть из которых приходится на половое перекрытие.

Однако неправильное утепление цоколя дома на сваях чревато последствиями. Отделка цоколя фундамента должна сопровождаться обустройством вентиляционных отверстий по периметру забирки — если подпол не будет вентилироваться, в доме постоянно будет повышенная сырость воздуха, деревянный ростверк будет гнить, а свайные опоры подвергаться ускоренной коррозии.

Облицованный цоколь винтового фундамента

Отделка и утепление свайно-винтового фундамента — трудоемкий процесс, требующий сборки на сваях несущего каркаса, поверх которого будет фиксироваться сайдинг и теплоизоляционный материал. В качестве направляющих можно использовать брус либо стальной профиль. Вооружившись знаниями, материалами и инструментом, закрыть цоколь фундамента на сваях вы сможете за 2-3 рабочих дня.

Обзор материалов для утепления

Утепление свайного фундамента требует применения жестких теплоизоляционных материалов, поскольку поверх утеплителя будет крепиться декоративная отделка. Минеральная вата и ее аналоги в данном случае пригодны для использования.

На практике выбора два — экструдированный пенополистирол и пенопласт. Рассмотрим каждый из них подробнее:

1. Пенопласт — бюджетный вариант, который имеет средние теплоизоляционные свойства (коэфф. теплопроводности — 0.04). Пенопласт не впитывает влагу и не распространяет горение (относится к материалам, классифицируемым по классу горючести Г1 и Г2).
2. Экструдированный пенополистирол — более эффективный утеплитель (коэфф. теплопроводности — 0.019), долговечный и устойчивый к деформациям. Имеет все преимущества пенопласта, за исключением низкой цены.

Утепление цоколя дома на свайно-винтовом фундаменте должно выполняться с применением материалов плотностью свыше 50 кг/м2.

Упростить работу можно используя для обшивки цоколя теплоизоляционные облицовочные панели. Такие изделия представляют собой утеплитель, лицевая поверхность которого покрыта слоем фактурного пластика, имитирующего натуральный камень либо кирпич.

Обзор материалов для облицовки фундамента

Отделка цоколя свайно-винтового фундамента может выполняться с применением следующих материалов:

• профлист;
• сайдинг;
• декоративная штукатурка.

Винтовые сваи облицованные цоколем

При отделке цоколя декоративной (силиконовой либо стеклопластиковой) штукатурной покрытие наносится прямо на поверхность предварительно загрунтованного утеплителя. Это один из наиболее экономичных и эстетически привлекательных вариантов — штукатурку в дальнейшем можно окрасить в любой цвет. Однако штукатурка не защищает слой теплоизоляции от механических повреждений, что потенциально снижает его долговечность.

Профлист — металлические пластины, обладающие рельефной гофрированной поверхность. Профлист классифицируется на марки Н, НС и С. Отделка цоколя свайно-винтового фундамента выполняется листами С, которые отличаются минимальной толщиной — от 0.5 до 0.7 мм и низким весом — до 5 кг/м².

Профлист является прочным, устойчивым к повреждением и атмосферным воздействиям материалом. Он не подвергается коррозии, не горит. Отделка цоколя из профлиста имеет неограниченный эксплуатационный ресурс, следы износа на ней устраняются перекрашиваем листовой поверхности облицовки.

Цокольный сайдинг — крупноразмерные облицовочные панели, поверхность которых имитирует кирпичную кладку, камни либо дерево. Отделка цоколя сайдингом красива и проста в исполнении. Низкий вес материала не требует обустройства капитального каркаса, к деревянным направляющим он крепится с помощью гвоздей либо саморезов.

Решив сделать обшивку цоколя дома на свайно-винтовом фундаменте сайдингом обратите внимание на материал, из которого изготовлены панели. Виниловый сайдинг стоит дешевле, однако его прочность и долговечность ниже, тогда как сайдинг из металла с ПВХ покрытием имеет лучшие эксплуатационные характеристики.

Отделка цоколя винтового фундамента (видео)

sovetyisekrety.ru

Как закрыть свайный фундамент

Строительство любого сооружения практически всегда требует обустройства основания, которое будет принимать на себя все нагрузки. Сегодня существует несколько основных видов фундаментов, которые отличаются в основном конструктивными особенностями и средой использования.

Следует понимать, что все их можно использовать для разных видов конструкций, но некоторые из них имеют свои преимущества, когда применяются на нестойких почвах. Более подробно узнать процесс сооружения таких систем можно на сайте http://stroy-maks53.ru/.

Процесс закрытия

Свайный фундамент представляет собой специальное сооружение из нескольких отдельных свай, которые располагаются по всему периметру здание. Закрытие этой конструкции предполагает отделку пространства между трубами и облицовку этого каркаса.

Существует несколько способов закрыть свайный фундамент, среди которых можно выделить такие:

1. Бетонирование. Этот способ предполагает сооружение опалубки вокруг всех свай с последующим заливанием их бетоном. При этом образуется своеобразный фундамент, который внешне сверху похож на ленточный.
2. Забирка пролетов. Такая технология предполагает установку между сваями специальной перемычки, которая может быть выполнена из кирпича, камня или железобетона. Данный способ закрытия используется только для небольших зданий, которые не создают большое давление на почву.
3. Кирпичная кладка. Этот способ чем-то похож на бетонирование, только здесь используется кирпич, который монтируется на небольшое основание, закрывая таким образом все сваи.
4. Отделка с помощью панелей. Данная технология предполагает обустройство деревянной обрешетки, на которую уже крепятся специальные продукты.

Технология наружного утепления

Очень часто утепление используется при строительстве частных домов, позволяя значительно снизить потери тепла через данные основания. Данный процесс выполняется в несколько последовательных шагов:

• В первую очередь выполняется закрытие фундамента. При этом используется один из ранее рассмотренных вариантов.
• Затем производится монтаж теплоизоляционного материала. Зачастую им выступает пенополистирол или полиуретан.
• Завершающим этапом является декоративная отделка фундамента. При этом применяют гранит, штучный камень из гипса и т.д.

Закрытие свайного фундамента — очень важная процедура, позволяющая значительно улучшить свойства такого продукта и защитить его от разрушения. А как это сделать быстро и качественно, можно узнать из этого видео:

Твитнуть

postroyka.org

---

• Гидроизоляция фундамента стеклоизолом
• Залить плиту на ленточный фундамент
• Гидроизоляция кирпичного фундамента
• Линокром для гидроизоляции фундамента
• Винтовые фундаментные сваи
• Фундамент из блоков фбс в один ряд
• Как крепится профлистна фундаменте
• Устройство фундамента плита монолитная
• Фундамент из камня природного
• Гидроизоляция свайно ростверкового фундамента
• Наплавляемая гидроизоляция технониколь для фундамента

как закрыть цоколь на сваях и его отделка

Материалы для отделки цоколя

В качестве декоративной отделки цоколя на свайном фундаменте можно использовать:

• натуральный камень;
• облицовочный кирпич;
• цокольный сайдинг;
• мозаичную штукатурку;
• цокольные пластиковые панели и т. д.

Пластиковые панели для цоколя свайного фундамента выпускается в виде множества модификаций, которые отличаются друг от друга цветом и фактурой.

Они хорошо переносят довольно широкий диапазон температур – от -45 до +55 градусов по Цельсию. Следовательно, использовать их можно почти в любой точке России – от юга до севера. Пластик равнодушен к вредителям и грибкам, не плесневеет и не гниет.

Под установку цокольных панелей лучше использовать направляющие из металла. Дерево может деформироваться от сырости, что может повлечь за собой растрескивание и выход из строя декоративной отделки.

Цокольный сайдинг

Сайдинг для отделки цоколя производится из полимера, металла и фиброцемента. Самый дешевый из них –полимерный. Его производят из акриловых пластмасс и поливинилхлорида (ПВХ). Монтируется пластиковый сайдинг легко.

О том, как закрыть цоколь в свайно – винтовом фундаменте таким материалом, подробно пишут производители в сопроводительной документации.

Сайдинг из металла представляет собой профилированный лист, изготовленный из листовой оцинкованной стали. Его поверхность обрабатывается специальными полимерными составами: они-то и придают продукции определенный оттенок.

Комбинация полимера и цинка составляет двойную защиту металла от коррозии, позволяя надеяться на длительность службы материала не менее полувека.

В последнее время строители для отделки цоколя свайного фундамента начали применять новый материал – фиброцементный сайдинг.

Трудно сказать, станет ли популярной эта новинка строительного рынка: наряду с положительными качествами – негорючестью, хорошим шумопоглощением – данный материал имеет и явно отрицательные стороны – большой вес и отсутствием влагостойкости.

  Какой кирпич лучше для цоколя фундамента

Цокольный сайдинг отличается от обычного повышенной толщиной и прочностью. Но и стоит он дороже.

Натуральный камень

Отделанный натуральным камнем цоколь придает дому изысканность.

Неоспоримы и утилитарные достоинства этого материала:

• долговечность;
• устойчивость к ультрафиолету и влаге;
• экологическая безопасность и пр.

Прежде чем закрыть цоколь свайного фундамента каменными плитами, оцените свои финансовые способности – натуральный камень стоит дорого, да и ухаживать за ним не так просто, как за пластиком.

Мозаичная штукатурка

Мелкозаглубленный цоколь для свайно — винтового фундамента можно оштукатурить. Для этого как нельзя лучше подойдет нарядная мозаичная штукатурка. Она представляет собой готовую смесь акриловых смол и каменной крошки.

Последняя изготавливается из мрамора или другого камня. Зерна наполнителя имеют различные цвета и оттенки: их грамотно подобранное сочетание и придает материалу приятный вид.

Для отделки цокольной поверхности лучше брать крупнофракционную штукатурку: в этом случае вам не придется заделывать мелкие рытвины и трещины.

Тем не менее, черновую шпатлевку цоколя придется делать. Имейте в виду, что мозаичную штукатурку нельзя наносить на известковую или теплосберегающую.

В этой статье рассказано как сделать цоколь из кирпича на ленточный фундамент.

Информацию о том, как сделать отливы для цоколя фундамента, читайте в этой статье.

Видео об отделке цоколя свайно — винтового фундамента.

https://youtube.com/watch?v=R6vgN31nUzw

Материалы

Навесной цоколь легок и не требует выполнения земельных работ

Рассмотрим, чем закрыть свайный фундамент снаружи

Важно, чтобы материал, используемый для отделки, был долговечный и морозоустойчивым, не терял своих качеств под воздействием перепадов температур и ультрафиолета

Более надежной является отделка цоколя свайного фундамента камнем, кирпичом, шлакоблоком, бетоном. Это потребует выполнения земельных работ по типу устройства мелкозаглубленного фундамента.

Навесная конструкция имеет небольшой вес и не требует выполнения земельных работ. Используются полимерные, древесные и композитные материалы, которые быстро и легко монтируются.

Цокольный сайдинг

Наиболее часто применяется для отделки винтового фундамента цокольный сайдинг.

Он выпускается в виде декоративных панелей толщиной от 1 до 2,5 мм.

Преимущества:

• возможность применения в любой климатической зоне, в том числе на севере;
• стойкость к механическим воздействиям;
• небольшой вес, легкость монтажа;
• обладает низкой теплопроводностью, сохраняет тепло;
• долговечность 40-50 лет;
• не разрушается под воздействием влаги, ультрафиолета.

Предусмотрена возможность облицовки фундамента дома с полукруглыми формами. Для этого в производство запустили технологию, благодаря которой материал легко сгибается. Выпускаются панели небольшой толщины (1.1 мм) с добавлением синтетических нитей.

Профильный настил

Один лист профнастила перекроет значительное пространство

Иногда возникает вопрос, чем закрыть винтовые сваи, чтобы работы можно было выполнить в течение дня.

За 4-7 часов можно закрыть свайный фундамент профильными листами.

Ширина выпускается от 1 до 4 м, за счет этого одним листом можно перекрыть значительное пространство.

Преимущества:

• лист с полимерным покрытием имеет срок эксплуатации 30-50 лет, оцинкованный служит 10-15 лет;
• выпускается различных оттенков и размеров;
• легкий вес.

К недостаткам относится:

• в местах повреждения покрытия лист подвержен коррозии;
• цинковое покрытие постепенно улетучивается.

Плоский  шифер

Асбестовые плиты — неэкологичный материал

С каждым годом этот материал теряет свою популярность, его вытесняют современные, экологически чистые материалы.

Преимущества:

• устойчив к атмосферным влияниям;
• долговечен.

Недостатки:

• асбест опасен для здоровья человека и загрязняет окружающую среду;
• хрупкий;
• непривлекательный внешний вид.

Каркасная система

Является бюджетным вариантом. Для монтажа обрешетки используем вертикальные стойки из бруса (металла) с прикрепленными между ними горизонтальными рейками, металлическими профилями. Акриловый и виниловый сайдинг крепим к предварительно изготовленному каркасу. Подробнее о том, чем закрыть цокольное пространство в доме на винтовых сваях смотрите в этом видео:

Листовая система

На смонтированный профиль можно уложить кафельную плитку

Экономически выгодно использовать листовую систему.

Этапы устройства:

• закрепляем вертикально металлический профиль (угол, трубу) или деревянный брус;
• крепим цементно-стружечные или асбоцементные плиты;
• укладываем на плиту кафельную плитку, керамогранит, битумную черепицу.

Композитные материалы

В качестве композитного материала используем:

• легкие полимерно-песчаные панели, усиленные целлюлозными нитями;
• фиброцементные листы обладают большой прочностью, надежностью;

Облицовочный кирпич

Облицовочный кирпич

Кирпичная кладка является надежным, но дорогостоящим и трудоемким методом отделки фундамента на винтовых сваях. Чтобы правильно и ровно уложить облицовку, нужно иметь строительные навыки.

Преимущества:

• долговечность, прочность, надежность;
• высокие теплоизоляционные качества;
• дополнительная опора домостроению;
• эстетичный внешний вид.

Недостатки:

• высокая стоимость;
• трудоемкость.

Как закрыть цокольное пространство кирпичом:

• плодородный слой снимаем на 30-40 см;
• засыпаем подушку из песка, щебня, трамбуем;
• утепляем подошву;
• кладем кирпич.

Кладка должна соединяться посредством металлических штырей со сваями. Металл приваривается к обрешетке, с кирпичом сцепляется посредством цементного раствора.

Используемые материалы для строительства забирки

Подбирая стройматериал, нужно не забывать, что эта часть здания обязана быть практичной и красивой. Если не организовать забирку свайно-винтового фундамента, то фасадная часть дома потеряет свою привлекательность, кроме того, под полом начнет циркулировать воздух, поэтому любые системы отопления не смогут обогреть здание.

Производя монтаж забирки нужно не забывать о прохождении через этот элемент разных коммуникационных систем. Для их установки оставляют требуемое количество отверстий. Также нужно организовать систему вентиляции с помощью воздушных окон, которые на зиму закрываются. Прочно крепиться к сваям забирка не должна. Ей требуется небольшая «свобода», это поможет сохранить конструкцию от возможных деформаций при пучении земли.

Размеры забирки:

• для конструкций из кирпича рекомендуется устанавливать забирку толщиной не меньше 130 мм;
• для бутовых сооружений (укладываются булыжники неправильной формы) толщина обязана быть 210 мм;
• для варианта из бетона толщина выбирается не меньше 100 мм.

Соорудить забирку для свайного основания можно различными способами. Это зависит от находящихся под рукой стройматериалов, или материальных возможностей хозяина дома.

Чаще всего забирка изготавливается из досок. Конструкция может выполняться или с креплением в горизонтальном, либо в вертикальном положении. В таком случае подземная часть делается в виде засыпки, которая характеризуется своими теплоизоляционными свойствами, можно использовать обычный шлак.

Такой способ организации забирки является самым экономичным. Но также конструкция может быть сделана из самых различных материалов.

Камень, кирпич

В предварительно выкопанную траншею насыпают слой песка, сверху него делается подушка из бетонного раствора (толщина 7-15 см) и армирования. В качестве арматуры можно выбрать пруты сечением 7-9 мм. Затем, когда цементная смесь засохнет, укладывается кирпич либо камень.

Сайдинг

Забирка для свайного фундамента из сайдинга дешевле и легче в исполнении. Для этого варианта обустройства необходимо соорудить каркас из бруса. Каркас нужно обработать специальными составами для защиты от огня, грибка, плесени и других негативных факторов.

Вначале подготавливают отмостку. Она требуется для отвода от фундамента воды, которая стекает с крыши дома. Затем к опорным столбам и к нижней части здания закрепляют каркас. Сверху него крепят сайдинг.

Сегодня на рынке большой выбор разных видов сайдинга. Этот материал имеет высокую стойкость к негативному действию внешней среды, в частности к ультрафиолету. Может иметь разную палитру цветов, и даже имитировать натуральные материалы, к примеру, гранит, камень, дерево.

Срок эксплуатации сайдинга составляет более 35 лет. Но у него есть один недостаток – он недостаточно хорошо защищает от сильных морозов, поэтому требуется обязательное утепление.

Довольно экономичным решением в этом случае является многослойный материал для теплоизоляции. Это, по большому счету, обычный пенопласт с приклеенным сверху слоем декоративного материала. В качестве декора может выступать недорогой пластик либо более дорогие пластины из гранита или мрамора.

Бетон

Забирка в этом варианте изготовления сложнее в исполнении. Но высокие эстетические и теплоизоляционные свойства этого стоят. Для чего по периметру дома нужно вырыть небольшую траншею, размерами 40х40 см.

На дно канавы засыпается песчаная подушка. Сверху хорошо утрамбованного песка наливают воду, а после заполняют цементным раствором слоем примерно 30 см. Не рекомендуют соединять опоры фундамента со стяжкой, так как это в последующем приведет к появлению трещин на цоколе.

ЦСП

Нарезанные в размер цементно-стружечные плиты закрепляют к основанию с помощью брусков. Основной недостаток этой конструкции – плохие теплоизоляционные характеристики материала. Внутри требуется обязательное утепление.

Листовые материалы

В качестве листового материала чаще всего используется профилированный настил. Листы крепятся на каркасную основу, которая делается из оцинкованного профиля или брусьев.

Обрешетка сооружается в несколько этапов:

1. Выставляются направляющие с учетом вертикального и горизонтального уровня.
2. Укладывается и фиксируется выбранный материал для теплоизоляции, а сверху крепится обшивка.
3. Устанавливаются отливы.
4. На высоте примерно 25 см от уровня земли делаются отверстия для вентиляции, и закрываются специальными заглушками.

Профилированный настил предварительно необходимо нарезать на части требуемых размеров.

Рекомендация: Забирка из асбестовых листов более экономичный способ обустройства, но эта конструкция обычно применяется при строительстве обычных дачных домиков.

Зачем проводить утепление

Действительно, возникает вопрос: нужно ли утеплять свайный фундамент? Ведь он глубоко вкапывается в землю и вспучивание ему не страшно. Но остаются уязвимые места, которые требуют особого решения:

• Если проводится заливка железобетонного ростверка, данная конструкция сама по себе является проводником холода при низких температурах. Он будет поглощать значительные объемы тепла, которые придется восполнять за счет увеличения расходов на обогрев дома;
• Если дом возведен на металлическом или деревянном ростверке, все бы хорошо, но в подпольном пространстве остается много места, которое не защищено от продувания ветров и морозов. Можно использовать многослойную изоляцию, но лучше полностью перекрыть цоколь утепленной конструкцией;
• Если в доме предусмотрены инженерные коммуникации, они будут проходить именно через подпольное пространство под домом. Поэтому требуется теплоизоляция свайного фундамента, для предотвращения промерзания трубопровода;
• Внешне дом будет выглядеть значительно эффектней. Закрытую цокольную часть можно красиво отделать с внешней стороны, и получить единый законченный дизайн дома.

Эти причины убеждают многих хозяев в необходимости правильно утеплить свайный фундамент своего дома. Для этого потребуется сначала понять, какой материал для этого подойдет лучше всего.

Варианты отделки цоколя дома на винтовых сваях:

Облицовка фундамента пластиковыми панелями

Сделать фундамент красивым достаточно просто, для этого можно использовать пластиковые панели. Материал, из которого производят панели имеет массу положительных качеств. Такие панели устойчивы к негативному воздействию окружающей среды, им не страшны перепады температур и выгорание на солнце, они пожаробезопасны и устойчивы к механическим повреждениям. Кроме того, данный отделочный материал имеет невысокую цену, огромное количество фактур и цветовых решений, а также очень прост в монтаже.

Отделка цоколя панелями под камень

Благодаря такой отделке цоколь выглядит очень эстетично, структура и цвет полностью имитируют натуральный камень. Такие панели не только улучшают внешний вид здания, но и защищают цоколь от атмосферных осадков. В настоящее время панели производятся с большим количеством фактур и цветов.

Панели под камень имеют ряд преимуществ:

• Небольшой вес
• Срок службы более 30-ти лет
• Прочность панелей
• Приемлемая цена
• Монтаж можно произвести самостоятельно
• Минимальный уход(мытьё при необходимости)

Цокольный сайдинг

Современные технологии позволяют производить такие фасадные панели, что на расстоянии достаточно тяжело определить натуральные материалы использованы в отделке или нет. Такие панели с успехом имитируют кирпичную кладку, натуральный камень, деревянную дранку или бревно.

Преимущество такого отделочного материала в быстром и простом монтаже. Цокольный сайдинг крепится к обрешетке саморезами, а между собой, шипами и зажимами. Размер цокольного сайдинга 0,5*1,0 м , таким образом, двумя панелями можно закрыть один квадратный метр цоколя.

Так как цокольным сайдингом отделывают нижнюю часть здания, которая подвергается наибольшему механическому воздействию, приводящему к сколам на облицовке, производители делают панели с достаточным запасом прочности. Поэтому панели устойчивы к агрессивным воздействиям неблагоприятных природных факторов, резким температурным колебаниям, палящему солнцу и механическим повреждениям.

Облицовка свайного фундамента ЦСП

Цементно-стружечные панели – прочный и долговечный материал, качественно защищающий фундамент от внешних воздействий. На них не образуется плесень, они огнестойки, малотоксичны. Благодаря низкой теплопроводности ЦСП, облицованный ими фундамент не нуждается в дополнительном утеплении. Благодаря современным технологиям производители ЦСП предлагают широкий выбор плит для отделки цоколя: окрашенных, фактурных, фрезерованных под кирпич или камень.

Для тех домовладельцев, кто решился на отделку цокольной части дома или бани на винтовых сваях, прежде всего необходимо уделить внимание дренированию участка для того, чтобы в зимний период грунт, подвергающийся сезонному пучению не смог нарушить целостность красивого и дорогого цоколя Вашей постройки. Второй очень важный момент — отделку цоколя нужно делать когда все необходимые коммуникации изолированы и заведены в дом

Чем закрыть свайный фундамент снаружи у дома?

Причинами, побуждающими закрывать наружную часть свайного фундамента, являются:

• Декоративные соображения.
• Гидроизоляция, защита подпола от ветра и осадков.
• Теплоизоляция свайного поля.

При всей своей прочности и устойчивости, свайный фундамент внешне выглядит как набор тонких и ненадежных опор.

Возникает ощущение, что дом установлен на хлипких жердочках и вот-вот рухнет. Ошибочное впечатление, но оно — результат оценки подсознания, которое действует самостоятельно и не поддается волевой коррекции.

Установка самого простенького декоративного цоколя сразу изменяет восприятие, и дом сразу выглядит прочным и надежным жилищем.

Существуют и более рациональные причины заделки цоколя. Это защита подпола от проникновения воды, от наметания снега в зимнее время, от промерзания грунта. Свайное поле не переносит чрезмерного обводнения, а доступ осадков в места установки опор способен значительно изменить степень насыщения грунта водой.

Кроме того, создание цоколя позволяет образовать под домом подушку теплого воздуха, который снижает опасность морозного пучения и улучшает режим работы свай.

ВАЖНО!
Специфика большинства свайных оснований не позволяет жестко соединять ростверк и отмостку. Выбирая способ создания забирки (так ва обиходе называют фальшивый цоколь), следует прежде всего учесть тип основания и его эксплуатационные качества.

Винтовые сваи для фундамента своими руками. Винтовые сваи своими руками видео и разновидности

Содержание

1. Винтовые сваи для фундамента своими руками. Винтовые сваи своими руками видео и разновидности
2. Винтовые сваи для забора. Для экономии времени и сил: забор на винтовых сваях и инструкция по его установке
   • Установка забора на винтовых сваях своими руками
   • Основные правила по установке
3. Чем закрыть свайный фундамент. Как и чем закрыть свайный фундамент снаружи, а также облицовка и обшивка основания деревянного дома
   • Какие материалы используются при его отделке?
   • Кирпич
   • Цокольный сайдинг
   • Шифер
4. Фундамент для бани 4х6 своими руками. Описание фундаментов разного типа
5. Видео фундамент. Монтаж винтовых свай. Своими руками или на заказ?

Винтовые сваи для фундамента своими руками. Винтовые сваи своими руками видео и разновидности

В соотношении с составом винтовых свай они бывают сварными и литыми. Первый вариант – более экономичный имеют форму трубы, на которой приварен заостренный наконечник. Данные сваи не способны выдерживать большую нагрузку и используются для возведения беседок, хозяйственных построек. Сварные швы на сваях поддаются быстрой коррозии, а некачественное их выполнение приводит к полному разрушению сваи. При неточном приваривании лопасти, в процесс ввинчивания свая устанавливается в землю неровно. Кроме того, возникают проблемы при вкручивании сваи в каменную почву или в крупные корни.

Это приводит в дальнейшем к неравномерному оседанию дома и аварийному его положению. Поэтому, выбирая сваи для фундамента, особое внимание следует уделить качеству сварных соединений на сваях.

Свая, наконечник у которой имеет литую форму, более надежная, но и более дорогостоящая. Для изготовления таких свай используется метод литья и вакуумная сфера. Такие наконечники отличаются высокой точностью установки. Стоимость таких свай на четверть выше, чем свай со сварным соединением. Литые наконечники поддаются также качественной антикоррозийной обработке и рекомендуются к применению при сооружении массивных зданий.

Сваи винтовые для фундамента своими руками

Длительность эксплуатации фундамента с литым наконечником составляет около ста лет. Однако, покупая такие сваи следует также проявлять особую внимательность, чтобы не попасться на подделку. Качество наконечника определяется точностью выполнения заводских технологий. Например, после сооружения сваи она, в обязательном порядке поддается термической обработке.

Винтовые сваи для забора. Для экономии времени и сил: забор на винтовых сваях и инструкция по его установке

При устройстве ограждения на слабом грунте либо на открытом всем ветрам участке, с егоприходится повозиться.

Но существует решение, позволяющее сэкономить время и силы: построить забор на винтовых сваях.

Винтовая свая отличается от забивной — материалом. Она изготовлена из стали и оснащена резьбой, позволяющей погружать изделие путем завинчивания, что обеспечивает свае высокую устойчивость к разнонаправленным нагрузкам.

Чтобы правильно подобрать сваю, действуют так:

1. разрабатывают конструкцию забора;
2. осуществляют сбор нагрузок, определяя следующие величины: вес забора и ветровую составляющую;
3. исследуют грунтовое основание, выявляя тип почвы, глубину залегания слоя с достаточной несущей способностью и максимальный уровень грунтовых вод (обычно наблюдается весной).

Исследование почвы производят при помощи разведочного бурения. Далее подбирают сваю по основным параметрам.

Есть три вида свай по способу изготовления:

1. сварные;
2. литые;
3. комбинированные.

Для строительства забора достаточно сварных свай. Более прочные литые, используются при возведении зданий. Комбинированные в силу ряда недостатков применяются редко.

Выделяют три типа резьбы:

1. стандартная;
2. с лопастями;
3. комбинированная.

Лопастные сваи предпочтительны: держат более высокую нагрузку и надежнее стоят в грунте. Недостаток: более высокая стоимость.

Существуют винтовые сваи с двойными лопастями, предназначенные для строительства зданий на каменистом грунте. Применять их при возведении забора экономически нецелесообразно.

Для строительства заборов в основном применяют сваи трех диаметров:

1. 57 мм: толщина стенки трубы (ТС) — 3 мм, толщина лопасти (ТЛ) — 4 мм, диаметр лопастей (ДЛ) — 200 мм;
2. 76 мм (используются чаще всего): соответственно, 3,5 мм, 4 мм, 250 мм;
3. 89 мм (ТС/ТЛ/ДЛ): 3,5 мм, 4 мм, 250 мм.

Диаметр определяет несущую способность сваи, причем она зависит от типа грунта.

Разновидности винтовых свай

Выдерживаемая нагрузка сварных винтовых лопастных свай, с указанным диаметром в таблице:

Для точного определения максимально допустимой нагрузки на конкретную сваю в данных условиях, достаточно умножить несущую способность грунта на глубине в 1,5 м (определяется по результатам разведочного бурения) на рабочую площадь лепестков (приводится в документации).

1. . Используются на песчаном грунте и торфяниках;
2. с открытым наконечником . Используются на всех прочих видах грунта. При завинчивании сваи почва проникает в ствол, что положительно сказывается на устойчивости изделия.

Установка забора на винтовых сваях своими руками

Важное достоинство винтовых свай состоит в том, что их, в отличие от забивных, можно установить вручную. Для этого потребуется как минимум один, а лучше два помощника.

В оголовке сваи имеется сквозное отверстие для установки лома, который наращивают отрезками трубы, так чтобы с каждой стороны получился рычаг длиной 2-2,5 м.

Недорогой вариант механизации — завинчивание при помощи электродрели и специального редуктора. Последний уменьшает число оборотов, при этом увеличивая в той же пропорции вращательный момент. Редуктор можно взять напрокат.

Для установки большого количества свай рекомендуется использовать специальную машину. Взять ее в прокат не получится — требуется квалифицированный оператор.

Устанавливать редуктор на большой высоте неудобно, поэтому следует быть готовым к тому, что сваю предварительно придется несколько заглубить вручную.

Основные правила по установке

При монтаже сваи придерживаются указаний:

1. при установке требуется высокая точность: диаметр опорной части сваи относительно мал. Предельное отклонение по горизонтали от проектной отметки составляет 1,5 см. Для этого важно соблюсти не только точное позиционирование изделия, но и вертикальность при заглублении;
2. винтовые сваи используют на любых грунтах, кроме каменистых. Подходят и наиболее проблемные: болотистые, пучинистые и пр. ;
3. после установки важно обеспечить защиту стальных элементов без покрытия, в особенности сварных швов, от коррозии.

Бетонировать сваю, независимо от способа ее изготовления (литая/сварная), не требуется.

Чем закрыть свайный фундамент. Как и чем закрыть свайный фундамент снаружи, а также облицовка и обшивка основания деревянного дома

Фундамент здания предназначен для выполнения важной и ответственной функции — создания опорной системы, удерживающей стены и остальные конструкции дома.

Для этого от фундамента требуется прочность и жесткость.

Но ситуация меняется, когда строительство производится на обводненных или слабонесущих грунтах.

Тогда приходится менять конструкцию основания и привязывать его к жестким и плотным слоям грунта, залегающим на значительной глубине от поверхности.

Так возникают, позволяющие строить дома независимо от состояния и степени прочности грунта.

Причинами, побуждающими закрывать наружную часть свайного фундамента, являются :

• Декоративные соображения.
• Гидроизоляция, защита подпола от ветра и осадков.
• Теплоизоляция свайного поля.

При всей своей прочности и устойчивости, свайный фундамент внешне выглядит как набор тонких и ненадежных опор.

Возникает ощущение, что дом установлен на хлипких жердочках и вот-вот рухнет. Ошибочное впечатление, но оно — результат оценки подсознания, которое действует самостоятельно и не поддается волевой коррекции .

Установка самого простенького декоративного цоколя сразу изменяет восприятие, и дом сразу выглядит прочным и надежным жилищем.

Существуют и более рациональные причины заделки цоколя. Это защита подпола от проникновения воды, от наметания снега в зимнее время, от промерзания грунта . Свайное поле не переносит чрезмерного обводнения, а доступ осадков в места установки опор способен значительно изменить степень насыщения грунта водой.

Кроме того, создание цоколя позволяет образовать под домом подушку теплого воздуха, который снижает опасность морозного пучения и улучшает режим работы свай.

ВАЖНО!

Специфика большинства свайных оснований не позволяет жестко соединять ростверк и отмостку. Выбирая способ создания забирки (так ва обиходе называют фальшивый цоколь), следует прежде всего учесть тип основания и его эксплуатационные качества.

Какие материалы используются при его отделке?

Выбор типа отделки для цоколя напрямую зависит от материала, из которого он изготовлен. Кроме того, важным критерием является назначение отделочного слоя, порученные ему функции.

Иногда используются сугубо декоративные материалы, не обладающие собственными несущими возможностями.

В других случаях владельцы предпочитают совместить постройку и отделку цоколя в единую процедуру.

Вариантов можно назвать довольно много, поэтому следует рассмотреть их по отдельности :

Кирпич

Кирпичный цоколь является самым прочным вариантом, позволяющим установить теплоизолятор и обеспечить качественную отсечку от проникновения воды. Если использовать лицевой (отделочный) кирпич, то никакого дополнительного оформления не потребуется.

Кирпичная кладка может выполняться в разных технологических вариантах, позволяющих использовать в качестве утеплителя керамзит и другие сыпучие материалы (например, пенопластовую крошку), обеспечивающие качественное утепление.

Если имеются опыт и навыки, можно выложить цоколь самостоятельно, сэкономив при этом значительную сумму денег.

Недостатком кирпичной кладки является большой вес, необходимость в наличии ровной площадки и сложность выполнения работ в условиях благоустроенного участка .

Из-за сильного давления на грунт возможно постепенное оседание цоколя, что потребует впоследствии восстановительных работ.

Цокольный сайдинг

Установка цокольного сайдинга позволяет создать весьма привлекательный в декоративном отношении цоколь, реалистично имитирующий каменную или кирпичную кладку.

При этом, сами по себе цокольные панели являются лишь наружной обшивкой и нуждаются в предварительном создании опорной конструкции — обрешетки.

Преимуществами цокольного сайдинга являются :

• Малый вес.
• Привлекательный внешний вид.
• Сплошное герметичное полотно обшивки, обеспечивающее качественную защиту от ветра, влаги, наметания снега.
• Простота и высокая скорость установки.
• Возможность самостоятельного монтажа.

Цокольный сайдинг нуждается в создании обрешетки. Как вариант, можно производить монтаж на сплошную полосу листового материала (ОСБ, ДСП, фанера и т.п.). При установке панелей необходимо учитывать склонность к температурным расширениям и не закручивать шурупы до упора.

Для создания утепленного цоколя можно использовать влагонепроницаемые виды теплоизоляторов (пенопласт, пеноплекс, пеностекло и т.п.), или приобрести утепленные панели и установить их, сократив тем самым время монтажа.

Шифер

Для создания фальшцоколя используют плоский шифер, имеющий вид сплошных ровных асбоцементных щитов.

Он обладает достаточной прочностью, жесткостью, устойчив к внешним воздействиям — контакту с осадками, влагой, ветру и прочими внешними факторами.

Самый простой вариант монтажа — установка прочной обрешетки или сплошной полосы, укладка поверх слоя утеплителя (пенопласт или пеноплекс) и установка шифера. Материал не имеет декоративной ценности и нуждается в финишной отделке — покраске, установке декоративных панелей или ином покрытии.

Фундамент для бани 4х6 своими руками. Описание фундаментов разного типа

Ленточный фундамент для бани 4х6 м своими руками можно обустраивать на участке с грунтом практически любого типа. Он представляет собой бетонную ленту, которая заливается по периметру строения. Основание этого типа обустраивается для построек правильной формы со стенами из нетяжелых материалов. Поэтому такой фундамент для бани 4х6 м — едва ли не лучший вариант.

Столбчатое основание создается из столбов с разным уровнем заглубления. Лучше всего обустраивать такой фундамент для бани 4х6 м при глубоком залегании грунтовой влаги. Столбы возводятся чаще всего из кирпича и располагаются по углам, и равномерно по всей площади постройки. Межстолбовой шаг — не более 2 м. Такой фундамент для бани 4х6 м можно обустроить в том случае, если баня будет на каркасе или в виде сруба.

Массивно-заливной фундамент для бани 4х6 м обойдется очень дорого. Однако этот тип фундамента считается не только самым надежным, но и универсальным.

Его можно возводить на грунте любого качества. Конфигурация и высота постройки особого значения не имеют. Фундамент для бани 4х6 м этого типа называется еще и массивно-заливным. Ведь он состоит из бетонной плиты, заливаемой по всей площади строения, с обязательным армированием. Высота плиты необходима как минимум 50 см.

Свайный фундамент для бани 4х6 м — еще 1 дорогой тип основания. Для его обустройства необходима специальная техника. Поэтому самостоятельно лучше использовать свайно-винтовой тип фундамента. Для установки винтовых свай, составляющих такой фундамент для бани 4х6 м, потребуются помощники. Подобное основание можно обустроить на неровном участке с высоким уровнем залегания грунтовой влаги и рыхлой почвой. Укрепить такой фундамент для бани 4х6 м можно посредством обвязки.

Источник: https://remont.ru-best.com/remont-kvartir/svai-vintovye-dlya-fundamenta-svoimi-rukami-process-ustanovki-fundamenta-na-vintovye

Видео фундамент. Монтаж винтовых свай. Своими руками или на заказ?

Свайный фундамент | Типы свай | Cassions

Свая представляет собой длинный цилиндр из прочного материала, такого как бетон, который вдавливается в землю, чтобы служить устойчивой опорой для конструкций, построенных на нем.

Свайные фундаменты применяются в следующих случаях:

1. При наличии на поверхности слоя слабого грунта. Этот слой не может выдержать вес здания, поэтому нагрузки здания должны миновать этот слой и передаваться слою более прочного грунта или породы, который находится ниже слабого слоя.
2. Когда на здание воздействуют очень тяжелые сосредоточенные нагрузки, например, в высотном сооружении, мосте или резервуаре для воды.

Свайные фундаменты способны воспринимать более высокие нагрузки, чем фундаменты на фундаменте.

Существует два основных типа свайных фундаментов (в зависимости от конструкции), каждый из которых работает по-своему.

Сваи концевые опорные

В опорных сваях нижний конец сваи опирается на слой особо прочного грунта или породы . Нагрузка здания передается через сваю на прочный слой. В некотором смысле эта стопка действует как колонна. Ключевой принцип заключается в том, что нижний конец упирается в поверхность, которая является пересечением слабого и прочного слоев. Таким образом, нагрузка обходит слабый слой и безопасно передается сильному слою.

Висячие сваи

Висячие сваи работают по другому принципу. Свая передает нагрузку здания на грунт по всей высоте сваи за счет трения. Другими словами, вся поверхность сваи цилиндрической формы работает на передачу усилий на грунт.

Чтобы наглядно представить, как это работает, представьте, что вы вставляете твердый металлический стержень диаметром, скажем, 4 мм в ванну с замороженным мороженым. После того, как вы втолкнете его внутрь, он станет достаточно прочным, чтобы выдержать некоторую нагрузку. Чем больше глубина заделки  в мороженом, тем большую нагрузку оно может выдержать. Это очень похоже на то, как работает висячая свая. В случае висячей сваи величина нагрузки, которую может выдержать свая, прямо пропорциональна ее длине.

из чего делают сваи?

Сваи могут быть деревянными, бетонными или стальными.

В традиционном строительстве деревянные сваи использовались для поддержки зданий в районах со слабой почвой. Деревянные сваи до сих пор используются для строительства причалов. Для этого нужны деревья с исключительно прямыми стволами. Длина сваи ограничена длиной одного дерева, около 20 м, так как нельзя соединить два ствола вместе. Весь город Венеция в Италии известен тем, что построен на деревянных сваях над морской водой.


Поперечные сечения различных свайных фундаментов

Бетонные сваи изготавливаются сборными, то есть изготавливаются на уровне земли, а затем вбиваются в землю путем забивания — об этом позже. Стальные двутавровые сваи также могут быть забиты в землю. Они могут выдерживать очень большие нагрузки и экономить время во время строительства, поскольку исключается процесс заливки свай. На сталь не наносится защитное покрытие, так как во время движения оно соскребается почвой. В районах с коррозионным грунтом следует использовать бетонные сваи. как используются сваи Поскольку свайные фундаменты несут большую нагрузку, их необходимо проектировать очень тщательно. Хороший инженер изучит грунт, в который закладываются сваи, чтобы убедиться, что грунт не перегружен сверх своей несущей способности. Каждая свая имеет зону влияния на почву вокруг нее. Необходимо позаботиться о том, чтобы сваи размещались достаточно далеко друг от друга, чтобы нагрузки распределялись равномерно по всей несущей их луковице почвы, а не концентрировались на нескольких участках.

Схема нагрузки свай на окружающий их грунт. Это также называется зоной влияния.

Инженеры обычно группируют несколько свай вместе и накрывают их наголовником. Наконечник сваи представляет собой очень толстый бетонный колпак, который простирается над небольшой группой свай и служит основанием, на котором можно построить колонну. Затем нагрузка на эту колонну распределяется на все сваи в группе.

как устроены сваи

Сваи могут быть как монолитными, так и сборными забивными.

Забивные сваи изготавливаются в следующие этапы:

• забивание в землю тонкостенной стальной трубы
• удаление всей земли, оставшейся внутри трубы
• опускание стального арматурного каркаса в трубу
• залить сваю заливкой влажного бетона в трубу

Тонкостенная стальная труба называется корпус и служит только для формирования надежной формы для заливки бетона, свободной от земли и мусора. Он не играет никакой структурной роли после завершения отливки.

Некоторые почвы являются высокосвязными , что означает, что если в почве просверлить отверстие шириной, скажем, 1 фут и глубиной 50 футов, то грунт сохраняет форму отверстия и не проваливается в отверстие и не блокирует его. Если на участке есть такой грунт, то оставлять обсадную трубу не нужно: можно в обсадной трубе просверлить отверстие для сваи, а затем вынуть ее, а затем залить сваю. Это экономит затраты, так как одну и ту же обсадную трубу можно использовать для бурения отверстий для всех свай.

Сборные забивные сваи сначала забиваются на уровне земли, а затем забиваются или забиваются в землю с помощью копра . Это машина, которая удерживает сваю строго вертикально, а затем удар за ударом вбивает ее в землю. Каждый удар наносится поднятием тяжелого груза и опусканием его на вершину сваи — свая временно накрывается стальным колпаком, чтобы предотвратить ее распад. Таким образом, сваебой выполняет две функции: во-первых, он действует как кран и поднимает сваю из горизонтального положения на земле и поворачивает ее в правильное вертикальное положение, а во-вторых, он забивает сваю в землю.

Сваи должны быть забиты в землю до отказа , после чего их нельзя забивать дальше в грунт.

Специальные сваи

Забивка свай очень шумная и вызывает сильную вибрацию в грунте. По этой причине иногда их трудно использовать в чувствительных местах. Например, если необходимо расширить действующую больницу или научную лабораторию, забивка свай может вызвать нежелательные помехи. Их использование также ограничено в жилых районах во многих странах. Вибрации также могут привести к структурным повреждениям старых зданий, которые находятся поблизости. В таких ситуациях можно использовать микросваи или спиральные сваи, ни один из которых не основан на забивании молотком.

Микросваи или минисваи представляют собой небольшие сваи, сооруженные следующим образом:
Этап 1: отверстие немного больше диаметра сваи и на всю длину сваи выкапывается в земле с помощью устройства, подобного грунтовому буру машина.
Этап 2: сборная железобетонная свая опускается или заталкивается в отверстие.
Этап 3: в зазор между сваей и землей заливается бетонный раствор.

Винтовые сваи представляют собой стальные трубы, к которым прикреплены винтовые (спиральные) лопасти. Их можно просверлить в земле, а это означает, что свая действует как гигантское буровое долото, вращается и вдавливается в землю сверху, как шуруп, сверлящий дерево. После того, как стальная свая вбита в землю, поверх сваи наливается защитный колпачок, чтобы подготовить ее к возведению наверху.



дополнительная информация

Предыдущая: Введение в фонды

Свайные фундаменты.

Проектирование зданий

1 Введение 2 Классификация свай 3 Забивные сваи 4 Буронабивные сваи 5 Винтовые сваи 6 микросвай 7 Свайные стенки 8 Геотермальные сваи 9Смежные сваи 10 Сваебойное оборудование 11 Оголовки и балки свай 12 свай для испытаний 13 Статьи по теме Проектирование зданий

Фундаменты обеспечивают поддержку конструкций, передавая их нагрузку слоям грунта или горных пород, которые имеют достаточную несущую способность и подходящие характеристики осадки. Существует очень широкий спектр доступных типов фундаментов, подходящих для различных применений, в зависимости от соображений, таких как:

• Характер нагрузки, требующей поддержки.
• Грунтовые условия.
• Наличие воды.
• Прочность материалов.
• Стоимость.
• Доступность.
• Чувствительность к шуму и вибрации.
• Близость к другим строениям.
• Нагрузка на сваи (см. ниже).

В широком смысле фундаменты можно разделить на неглубокие и глубокие. Неглубокие фундаменты обычно используются там, где нагрузки, создаваемые конструкцией, малы по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для выдерживания приложенных нагрузок, и поэтому они передаются более глубоким слоям с более высокой несущей способностью.

Свайные фундаменты — фундаменты глубокого заложения. Они состоят из длинных тонких столбчатых элементов, обычно изготавливаемых из стали или железобетона, а иногда и из дерева. Фундамент считается «свайным», если его глубина более чем в три раза превышает его ширину (см. Atkinson, 2007).

Свайные фундаменты в основном используются для передачи нагрузок от надстроек через слабые, сжимаемые пласты или воду на более прочный, более компактный, менее сжимаемый и более жесткий грунт или горную породу на глубине, увеличивая эффективный размер фундамента и выдерживая горизонтальные нагрузки . Обычно они используются для больших сооружений и в ситуациях, когда почва не подходит для предотвращения чрезмерной осадки.

Сваи можно классифицировать по их основной конструктивной функции (торцевая опора, трение или их комбинация) или по способу их изготовления (смещения (забивные) или замены (буронабивные)).

Опорные сваи создают большую часть трения в носке сваи, опираясь на твердый слой. Свая передает нагрузку непосредственно на твердые слои, а также получает боковое закрепление от грунта.

Дополнительную информацию см. в разделе «Опорные сваи».

Висячие (или плавающие) сваи развивают большую часть несущей способности сваи за счет касательных напряжений по сторонам сваи и подходят для случаев, когда более твердые слои залегают слишком глубоко. Свая передает нагрузку на окружающий грунт за счет трения между поверхностью сваи и грунтом, что фактически снижает давление в баллоне.

Для получения дополнительной информации см. «висячие сваи».

Забивные (или подвижные) сваи забивают, вдавливают, вибрируют или ввинчивают в землю, перемещая материал вокруг ствола сваи наружу и вниз, а не удаляя его.

Забивные сваи используются в морских условиях, они устойчивы в мягких продавливаемых грунтах и ​​могут уплотнять рыхлый грунт.

Различают две группы забивных свай:

• Забивка на месте: Либо с постоянным бетонным или стальным кожухом, либо с временным кожухом.
• Готовые: сборные конструкции из дерева, бетона или стали за пределами площадки.

Дополнительную информацию см. в разделе «Забивные сваи».

Буронабивные (или сменные) сваи удаляют грунт, чтобы сформировать отверстие для сваи, которая заливается на месте. Применяются преимущественно в связных грунтах для формирования висячих свай и при устройстве свайных фундаментов вблизи существующих зданий.

Буронабивные сваи более популярны в городских районах, так как они обеспечивают минимальную вибрацию, их можно использовать там, где ограничено пространство над головой, нет риска пучения и где может потребоваться изменение их длины.

Для получения дополнительной информации см. «Буронабивные сваи».

Если бурение и заливка происходят одновременно, сваи называются шнековидными сваями (CFA).

Винтовые сваи имеют спираль возле носка сваи, поэтому их можно завинчивать в землю. Процесс и концепция аналогичны ввинчиванию в дерево.

Дополнительную информацию см. в разделе «Фундаменты на винтовых сваях».

Микросваи (или минисваи) используются там, где доступ ограничен, например, для подпирания конструкций, затронутых осадкой. Их можно вбить или привинтить на место.

Для получения дополнительной информации см. «микросваи».

Свайные стены можно использовать для создания постоянных или временных подпорных стен. Они формируются путем размещения свай вплотную друг к другу. Это могут быть близко расположенные смежные свайные стенки или смыкающиеся секущиеся свайные стенки, которые в зависимости от состава вторичных промежуточных свай могут быть жесткими/мягкими, жесткими/твердыми или жесткими/жесткими секущимися стенками.

Для получения дополнительной информации см. «Свайная стенка», «Шпунтовые сваи и секущая свайная стенка».

Геотермальные сваи объединяют свайных фундаментов с замкнутыми системами геотермальных тепловых насосов. Они обеспечивают поддержку конструкции, а также действуют как источник тепла и поглотитель тепла.

По сути, тепловая масса земли позволяет зданию накапливать нежелательное тепло от систем охлаждения и позволяет тепловым насосам обогревать здание зимой. Как правило, геотермальные тепловые насосы извлекают тепло из земли с помощью подземных труб, проложенных горизонтально или вертикально в земле. В геотермальных сваях петли труб укладываются вертикально внутри самих свай.

Для получения дополнительной информации см. «Геотермальные свайные фундаменты».

Гройны в прибрежном строительстве (CIRIA C793), опубликованном CIRIA в 2020 году, определяют смежные сваи как; «…монолитные бетонные сваи, непосредственно примыкающие или соприкасающиеся друг с другом. Иногда используется для свай из досок.

Доступен широкий спектр оборудования для забивки свай, в том числе:

• Ударные молоты: молоты, приводимые в действие паром, сжатым воздухом или дизельным топливом.
• Гидравлические приводы: гидроцилиндры вдавливают сваи в землю.
• Вибропогружатели: сваи вбиваются в землю вибрацией.
• Вращающиеся буры: используются для завинчивания сменных свай в землю.

Дополнительную информацию см. в разделе «Сваебойное оборудование».

Сваи можно использовать по отдельности для поддержки нагрузок или сгруппировать и соединить вместе железобетонным колпаком. Поскольку очень трудно бурить или забивать сваи строго вертикально, оголовок сваи должен выдерживать некоторое отклонение конечного положения оголовков свай. Наконечник сваи должен выступать за внешние сваи, как правило, на 100-150 мм со всех сторон, в зависимости от размера сваи.

Оголовки свай также можно соединить с железобетоном для создания перекрывающих балок. Для обеспечения устойчивости к боковым силам необходимо не менее трех свай с заглушками (за исключением кессонных свай). Опорные балки также подходят для распределения веса несущей стены или близко расположенных колонн на линию свай. Сваи могут располагаться в балке в шахматном порядке, чтобы учесть любые эксцентриситеты, которые могут возникнуть в условиях нагрузки.

Опорная балка не должна касаться земли, если сваи предназначены для преодоления проблемы вздутия и усадки грунта. Это можно сделать, закрепив защитную балку на полистироле или другом компрессионном материале, что позволит двигаться вверх по земле без повреждения балки.

Дополнительную информацию см. в разделе «Перекрывающая балка».

Рекомендуется испытать нагрузку по крайней мере на одну сваю на схему путем формирования пробной сваи, которая находится в непосредственной близости, но не является частью фактического фундамента. Свая должна быть перегружена не менее чем на 50% от ее рабочей нагрузки и выдержана в течение 24 часов. Это позволяет проверить предельную несущую способность сваи, а также качество изготовления сваи.

Дополнительную информацию см. в разделе «Испытания свайных фундаментов».

Целостность новых и существующих свай можно измерить, проведя тест на целостность сваи.

• Буронабивные сваи.
• Фундаменты зданий.
• Сваи шнековые непрерывного действия.
• Сваи забивные.
• Сваи концевые.
• Висячие сваи.
• Фундаменты геотермальные свайные.
• Королевская стопка.
• Коленная свая.
• Микросваи.
• Подложка фундамента.
• Крышка ворса.
• Свайный ростверк.
• Свайная стенка.
• Сваебойное оборудование.
• Дощатая свая.
• Сплошной фундамент.
• Фундаменты на винтовых сваях.
• Стена с секущимися сваями.
• Шпунтовые сваи.

Свайные фундаменты. Проектирование зданий

1 Введение 2 Классификация свай 3 Забивные сваи 4 Буронабивные сваи 5 Винтовые сваи 6 Микросваи 7 Свайные стенки 8 Геотермальные сваи 9 Смежные сваи 10 Сваебойное оборудование 11 Оголовки и балки свай 12 свай для испытаний 13 Статьи по теме Проектирование зданий

Фундаменты обеспечивают поддержку конструкций, передавая их нагрузку слоям грунта или горных пород, которые имеют достаточную несущую способность и подходящие характеристики осадки. Существует очень широкий спектр доступных типов фундаментов, подходящих для различных применений, в зависимости от соображений, таких как:

• Характер нагрузки, требующей поддержки.
• Грунтовые условия.
• Наличие воды.
• Прочность материалов.
• Стоимость.
• Доступность.
• Чувствительность к шуму и вибрации.
• Близость к другим строениям.
• Нагрузка на сваи (см. ниже).

В широком смысле фундаменты можно разделить на неглубокие и глубокие. Неглубокие фундаменты обычно используются там, где нагрузки, создаваемые конструкцией, малы по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для выдерживания приложенных нагрузок, и поэтому они передаются более глубоким слоям с более высокой несущей способностью.

Свайные фундаменты — фундаменты глубокого заложения. Они состоят из длинных тонких столбчатых элементов, обычно изготавливаемых из стали или железобетона, а иногда и из дерева. Фундамент считается «свайным», если его глубина более чем в три раза превышает его ширину (см. Atkinson, 2007).

Свайные фундаменты в основном используются для передачи нагрузок от надстроек через слабые, сжимаемые пласты или воду на более прочный, более компактный, менее сжимаемый и более жесткий грунт или горную породу на глубине, увеличивая эффективный размер фундамента и выдерживая горизонтальные нагрузки . Обычно они используются для больших сооружений и в ситуациях, когда почва не подходит для предотвращения чрезмерной осадки.

Сваи можно классифицировать по их основной конструктивной функции (торцевая опора, трение или их комбинация) или по способу их изготовления (смещения (забивные) или замены (буронабивные)).

Опорные сваи создают большую часть трения в носке сваи, опираясь на твердый слой. Свая передает нагрузку непосредственно на твердые слои, а также получает боковое закрепление от грунта.

Дополнительную информацию см. в разделе «Опорные сваи».

Висячие (или плавающие) сваи развивают большую часть несущей способности сваи за счет касательных напряжений по сторонам сваи и подходят для случаев, когда более твердые слои залегают слишком глубоко. Свая передает нагрузку на окружающий грунт за счет трения между поверхностью сваи и грунтом, что фактически снижает давление в баллоне.

Для получения дополнительной информации см. «висячие сваи».

Забивные (или подвижные) сваи забивают, вдавливают, вибрируют или ввинчивают в землю, перемещая материал вокруг ствола сваи наружу и вниз, а не удаляя его.

Забивные сваи используются в морских условиях, они устойчивы в мягких продавливаемых грунтах и ​​могут уплотнять рыхлый грунт.

Различают две группы забивных свай:

• Забивка на месте: Либо с постоянным бетонным или стальным кожухом, либо с временным кожухом.
• Готовые: сборные конструкции из дерева, бетона или стали за пределами площадки.

Дополнительную информацию см. в разделе «Забивные сваи».

Буронабивные (или сменные) сваи удаляют грунт, чтобы сформировать отверстие для сваи, которая заливается на месте. Применяются преимущественно в связных грунтах для формирования висячих свай и при устройстве свайных фундаментов вблизи существующих зданий.

Буронабивные сваи более популярны в городских районах, так как они обеспечивают минимальную вибрацию, их можно использовать там, где ограничено пространство над головой, нет риска пучения и где может потребоваться изменение их длины.

Для получения дополнительной информации см. «Буронабивные сваи».

Если бурение и заливка происходят одновременно, сваи называются шнековидными сваями (CFA).

Винтовые сваи имеют спираль возле носка сваи, поэтому их можно завинчивать в землю. Процесс и концепция аналогичны ввинчиванию в дерево.

Дополнительную информацию см. в разделе «Фундаменты на винтовых сваях».

Микросваи (или минисваи) используются там, где доступ ограничен, например, для подпирания конструкций, затронутых осадкой. Их можно вбить или привинтить на место.

Для получения дополнительной информации см. «микросваи».

Свайные стены можно использовать для создания постоянных или временных подпорных стен. Они формируются путем размещения свай вплотную друг к другу. Это могут быть близко расположенные смежные свайные стенки или смыкающиеся секущиеся свайные стенки, которые в зависимости от состава вторичных промежуточных свай могут быть жесткими/мягкими, жесткими/твердыми или жесткими/жесткими секущимися стенками.

Для получения дополнительной информации см. «Свайная стенка», «Шпунтовые сваи и секущая свайная стенка».

Геотермальные сваи объединяют свайных фундаментов с замкнутыми системами геотермальных тепловых насосов. Они обеспечивают поддержку конструкции, а также действуют как источник тепла и поглотитель тепла.

По сути, тепловая масса земли позволяет зданию накапливать нежелательное тепло от систем охлаждения и позволяет тепловым насосам обогревать здание зимой. Как правило, геотермальные тепловые насосы извлекают тепло из земли с помощью подземных труб, проложенных горизонтально или вертикально в земле. В геотермальных сваях петли труб укладываются вертикально внутри самих свай.

Для получения дополнительной информации см. «Геотермальные свайные фундаменты».

Гройны в прибрежном строительстве (CIRIA C793), опубликованном CIRIA в 2020 году, определяют смежные сваи как; «…монолитные бетонные сваи, непосредственно примыкающие или соприкасающиеся друг с другом. Иногда используется для свай из досок.

Доступен широкий спектр оборудования для забивки свай, в том числе:

• Ударные молоты: молоты, приводимые в действие паром, сжатым воздухом или дизельным топливом.
• Гидравлические приводы: гидроцилиндры вдавливают сваи в землю.
• Вибропогружатели: сваи вбиваются в землю вибрацией.
• Вращающиеся буры: используются для завинчивания сменных свай в землю.

Дополнительную информацию см. в разделе «Сваебойное оборудование».

Сваи можно использовать по отдельности для поддержки нагрузок или сгруппировать и соединить вместе железобетонным колпаком. Поскольку очень трудно бурить или забивать сваи строго вертикально, оголовок сваи должен выдерживать некоторое отклонение конечного положения оголовков свай. Наконечник сваи должен выступать за внешние сваи, как правило, на 100-150 мм со всех сторон, в зависимости от размера сваи.

Оголовки свай также можно соединить с железобетоном для создания перекрывающих балок. Для обеспечения устойчивости к боковым силам необходимо не менее трех свай с заглушками (за исключением кессонных свай). Опорные балки также подходят для распределения веса несущей стены или близко расположенных колонн на линию свай. Сваи могут располагаться в балке в шахматном порядке, чтобы учесть любые эксцентриситеты, которые могут возникнуть в условиях нагрузки.

Опорная балка не должна касаться земли, если сваи предназначены для преодоления проблемы вздутия и усадки грунта. Это можно сделать, закрепив защитную балку на полистироле или другом компрессионном материале, что позволит двигаться вверх по земле без повреждения балки.

Дополнительную информацию см. в разделе «Перекрывающая балка».

Рекомендуется испытать нагрузку по крайней мере на одну сваю на схему путем формирования пробной сваи, которая находится в непосредственной близости, но не является частью фактического фундамента. Свая должна быть перегружена не менее чем на 50% от ее рабочей нагрузки и выдержана в течение 24 часов. Это позволяет проверить предельную несущую способность сваи, а также качество изготовления сваи.

Дополнительную информацию см. в разделе «Испытания свайных фундаментов».

Целостность новых и существующих свай можно измерить, проведя тест на целостность сваи.

• Буронабивные сваи.
• Фундаменты зданий.
• Сваи шнековые непрерывного действия.
• Сваи забивные.
• Сваи концевые.
• Висячие сваи.
• Фундаменты геотермальные свайные.
• Королевская стопка.
• Коленная свая.
• Микросваи.
• Подложка фундамента.
• Крышка ворса.
• Свайный ростверк.
• Свайная стенка.
• Сваебойное оборудование.
• Дощатая свая.
• Сплошной фундамент.
• Фундаменты на винтовых сваях.
• Стена с секущимися сваями.
• Шпунтовые сваи.

Свайные фундаменты. Проектирование зданий

1 Введение 2 Классификация свай 3 Забивные сваи 4 Буронабивные сваи 5 Винтовые сваи 6 Микросваи 7 Свайные стенки 8 Геотермальные сваи 9 Смежные сваи 10 Сваебойное оборудование 11 Оголовки и балки свай 12 свай для испытаний 13 Статьи по теме Проектирование зданий

Фундаменты обеспечивают поддержку конструкций, передавая их нагрузку слоям грунта или горных пород, которые имеют достаточную несущую способность и подходящие характеристики осадки. Существует очень широкий спектр доступных типов фундаментов, подходящих для различных применений, в зависимости от соображений, таких как:

• Характер нагрузки, требующей поддержки.
• Грунтовые условия.
• Наличие воды.
• Прочность материалов.
• Стоимость.
• Доступность.
• Чувствительность к шуму и вибрации.
• Близость к другим строениям.
• Нагрузка на сваи (см. ниже).

В широком смысле фундаменты можно разделить на неглубокие и глубокие. Неглубокие фундаменты обычно используются там, где нагрузки, создаваемые конструкцией, малы по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для выдерживания приложенных нагрузок, и поэтому они передаются более глубоким слоям с более высокой несущей способностью.

Свайные фундаменты — фундаменты глубокого заложения. Они состоят из длинных тонких столбчатых элементов, обычно изготавливаемых из стали или железобетона, а иногда и из дерева. Фундамент считается «свайным», если его глубина более чем в три раза превышает его ширину (см. Atkinson, 2007).

Свайные фундаменты в основном используются для передачи нагрузок от надстроек через слабые, сжимаемые пласты или воду на более прочный, более компактный, менее сжимаемый и более жесткий грунт или горную породу на глубине, увеличивая эффективный размер фундамента и выдерживая горизонтальные нагрузки . Обычно они используются для больших сооружений и в ситуациях, когда почва не подходит для предотвращения чрезмерной осадки.

Сваи можно классифицировать по их основной конструктивной функции (торцевая опора, трение или их комбинация) или по способу их изготовления (смещения (забивные) или замены (буронабивные)).

Опорные сваи создают большую часть трения в носке сваи, опираясь на твердый слой. Свая передает нагрузку непосредственно на твердые слои, а также получает боковое закрепление от грунта.

Дополнительную информацию см. в разделе «Опорные сваи».

Висячие (или плавающие) сваи развивают большую часть несущей способности сваи за счет касательных напряжений по сторонам сваи и подходят для случаев, когда более твердые слои залегают слишком глубоко. Свая передает нагрузку на окружающий грунт за счет трения между поверхностью сваи и грунтом, что фактически снижает давление в баллоне.

Для получения дополнительной информации см. «висячие сваи».

Забивные (или подвижные) сваи забивают, вдавливают, вибрируют или ввинчивают в землю, перемещая материал вокруг ствола сваи наружу и вниз, а не удаляя его.

Забивные сваи используются в морских условиях, они устойчивы в мягких продавливаемых грунтах и ​​могут уплотнять рыхлый грунт.

Различают две группы забивных свай:

• Забивка на месте: Либо с постоянным бетонным или стальным кожухом, либо с временным кожухом.
• Готовые: сборные конструкции из дерева, бетона или стали за пределами площадки.

Дополнительную информацию см. в разделе «Забивные сваи».

Буронабивные (или сменные) сваи удаляют грунт, чтобы сформировать отверстие для сваи, которая заливается на месте. Применяются преимущественно в связных грунтах для формирования висячих свай и при устройстве свайных фундаментов вблизи существующих зданий.

Буронабивные сваи более популярны в городских районах, так как они обеспечивают минимальную вибрацию, их можно использовать там, где ограничено пространство над головой, нет риска пучения и где может потребоваться изменение их длины.

Для получения дополнительной информации см. «Буронабивные сваи».

Если бурение и заливка происходят одновременно, сваи называются шнековидными сваями (CFA).

Винтовые сваи имеют спираль возле носка сваи, поэтому их можно завинчивать в землю. Процесс и концепция аналогичны ввинчиванию в дерево.

Дополнительную информацию см. в разделе «Фундаменты на винтовых сваях».

Микросваи (или минисваи) используются там, где доступ ограничен, например, для подпирания конструкций, затронутых осадкой. Их можно вбить или привинтить на место.

Для получения дополнительной информации см. «микросваи».

Свайные стены можно использовать для создания постоянных или временных подпорных стен. Они формируются путем размещения свай вплотную друг к другу. Это могут быть близко расположенные смежные свайные стенки или смыкающиеся секущиеся свайные стенки, которые в зависимости от состава вторичных промежуточных свай могут быть жесткими/мягкими, жесткими/твердыми или жесткими/жесткими секущимися стенками.

Для получения дополнительной информации см. «Свайная стенка», «Шпунтовые сваи и секущая свайная стенка».

Геотермальные сваи объединяют свайных фундаментов с замкнутыми системами геотермальных тепловых насосов. Они обеспечивают поддержку конструкции, а также действуют как источник тепла и поглотитель тепла.

По сути, тепловая масса земли позволяет зданию накапливать нежелательное тепло от систем охлаждения и позволяет тепловым насосам обогревать здание зимой. Как правило, геотермальные тепловые насосы извлекают тепло из земли с помощью подземных труб, проложенных горизонтально или вертикально в земле. В геотермальных сваях петли труб укладываются вертикально внутри самих свай.

Для получения дополнительной информации см. «Геотермальные свайные фундаменты».

Гройны в прибрежном строительстве (CIRIA C793), опубликованном CIRIA в 2020 году, определяют смежные сваи как; «…монолитные бетонные сваи, непосредственно примыкающие или соприкасающиеся друг с другом. Иногда используется для свай из досок.

Доступен широкий спектр оборудования для забивки свай, в том числе:

• Ударные молоты: молоты, приводимые в действие паром, сжатым воздухом или дизельным топливом.
• Гидравлические приводы: гидроцилиндры вдавливают сваи в землю.
• Вибропогружатели: сваи вбиваются в землю вибрацией.
• Вращающиеся буры: используются для завинчивания сменных свай в землю.

Дополнительную информацию см. в разделе «Сваебойное оборудование».

Сваи можно использовать по отдельности для поддержки нагрузок или сгруппировать и соединить вместе железобетонным колпаком. Поскольку очень трудно бурить или забивать сваи строго вертикально, оголовок сваи должен выдерживать некоторое отклонение конечного положения оголовков свай. Наконечник сваи должен выступать за внешние сваи, как правило, на 100-150 мм со всех сторон, в зависимости от размера сваи.

Оголовки свай также можно соединить с железобетоном для создания перекрывающих балок. Для обеспечения устойчивости к боковым силам необходимо не менее трех свай с заглушками (за исключением кессонных свай). Опорные балки также подходят для распределения веса несущей стены или близко расположенных колонн на линию свай. Сваи могут располагаться в балке в шахматном порядке, чтобы учесть любые эксцентриситеты, которые могут возникнуть в условиях нагрузки.

Опорная балка не должна касаться земли, если сваи предназначены для преодоления проблемы вздутия и усадки грунта. Это можно сделать, закрепив защитную балку на полистироле или другом компрессионном материале, что позволит двигаться вверх по земле без повреждения балки.

Дополнительную информацию см. в разделе «Перекрывающая балка».

Рекомендуется испытать нагрузку по крайней мере на одну сваю на схему путем формирования пробной сваи, которая находится в непосредственной близости, но не является частью фактического фундамента. Свая должна быть перегружена не менее чем на 50% от ее рабочей нагрузки и выдержана в течение 24 часов. Это позволяет проверить предельную несущую способность сваи, а также качество изготовления сваи.

Дополнительную информацию см. в разделе «Испытания свайных фундаментов».

Целостность новых и существующих свай можно измерить, проведя тест на целостность сваи.

• Буронабивные сваи.
• Фундаменты зданий.
• Сваи шнековые непрерывного действия.
• Сваи забивные.
• Сваи концевые.
• Висячие сваи.
• Фундаменты геотермальные свайные.
• Королевская стопка.
• Коленная свая.
• Микросваи.
• Подложка фундамента.
• Крышка ворса.
• Свайный ростверк.
• Свайная стенка.
• Сваебойное оборудование.
• Дощатая свая.
• Сплошной фундамент.
• Фундаменты на винтовых сваях.
• Стена с секущимися сваями.
• Шпунтовые сваи.

Свайные фундаменты. Проектирование зданий

1 Введение 2 Классификация свай 3 Забивные сваи 4 Буронабивные сваи 5 Винтовые сваи 6 Микросваи 7 Свайные стенки 8 Геотермальные сваи 9 Смежные сваи 10 Сваебойное оборудование 11 Оголовки и балки свай 12 свай для испытаний 13 Статьи по теме Проектирование зданий

Фундаменты обеспечивают поддержку конструкций, передавая их нагрузку слоям грунта или горных пород, которые имеют достаточную несущую способность и подходящие характеристики осадки. Существует очень широкий спектр доступных типов фундаментов, подходящих для различных применений, в зависимости от соображений, таких как:

• Характер нагрузки, требующей поддержки.
• Грунтовые условия.
• Наличие воды.
• Прочность материалов.
• Стоимость.
• Доступность.
• Чувствительность к шуму и вибрации.
• Близость к другим строениям.
• Нагрузка на сваи (см. ниже).

В широком смысле фундаменты можно разделить на неглубокие и глубокие. Неглубокие фундаменты обычно используются там, где нагрузки, создаваемые конструкцией, малы по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для выдерживания приложенных нагрузок, и поэтому они передаются более глубоким слоям с более высокой несущей способностью.

Свайные фундаменты — фундаменты глубокого заложения. Они состоят из длинных тонких столбчатых элементов, обычно изготавливаемых из стали или железобетона, а иногда и из дерева. Фундамент считается «свайным», если его глубина более чем в три раза превышает его ширину (см. Atkinson, 2007).

Свайные фундаменты в основном используются для передачи нагрузок от надстроек через слабые, сжимаемые пласты или воду на более прочный, более компактный, менее сжимаемый и более жесткий грунт или горную породу на глубине, увеличивая эффективный размер фундамента и выдерживая горизонтальные нагрузки . Обычно они используются для больших сооружений и в ситуациях, когда почва не подходит для предотвращения чрезмерной осадки.

Сваи можно классифицировать по их основной конструктивной функции (торцевая опора, трение или их комбинация) или по способу их изготовления (смещения (забивные) или замены (буронабивные)).

Опорные сваи создают большую часть трения в носке сваи, опираясь на твердый слой. Свая передает нагрузку непосредственно на твердые слои, а также получает боковое закрепление от грунта.

Дополнительную информацию см. в разделе «Опорные сваи».

Висячие (или плавающие) сваи развивают большую часть несущей способности сваи за счет касательных напряжений по сторонам сваи и подходят для случаев, когда более твердые слои залегают слишком глубоко. Свая передает нагрузку на окружающий грунт за счет трения между поверхностью сваи и грунтом, что фактически снижает давление в баллоне.

Для получения дополнительной информации см. «висячие сваи».

Забивные (или подвижные) сваи забивают, вдавливают, вибрируют или ввинчивают в землю, перемещая материал вокруг ствола сваи наружу и вниз, а не удаляя его.

Забивные сваи используются в морских условиях, они устойчивы в мягких продавливаемых грунтах и ​​могут уплотнять рыхлый грунт.

Различают две группы забивных свай:

• Забивка на месте: Либо с постоянным бетонным или стальным кожухом, либо с временным кожухом.
• Готовые: сборные конструкции из дерева, бетона или стали за пределами площадки.

Дополнительную информацию см. в разделе «Забивные сваи».

Буронабивные (или сменные) сваи удаляют грунт, чтобы сформировать отверстие для сваи, которая заливается на месте. Применяются преимущественно в связных грунтах для формирования висячих свай и при устройстве свайных фундаментов вблизи существующих зданий.

Буронабивные сваи более популярны в городских районах, так как они обеспечивают минимальную вибрацию, их можно использовать там, где ограничено пространство над головой, нет риска пучения и где может потребоваться изменение их длины.

Для получения дополнительной информации см. «Буронабивные сваи».

Если бурение и заливка происходят одновременно, сваи называются шнековидными сваями (CFA).

Винтовые сваи имеют спираль возле носка сваи, поэтому их можно завинчивать в землю. Процесс и концепция аналогичны ввинчиванию в дерево.

Дополнительную информацию см. в разделе «Фундаменты на винтовых сваях».

Микросваи (или минисваи) используются там, где доступ ограничен, например, для подпирания конструкций, затронутых осадкой. Их можно вбить или привинтить на место.

Для получения дополнительной информации см. «микросваи».

Свайные стены можно использовать для создания постоянных или временных подпорных стен. Они формируются путем размещения свай вплотную друг к другу. Это могут быть близко расположенные смежные свайные стенки или смыкающиеся секущиеся свайные стенки, которые в зависимости от состава вторичных промежуточных свай могут быть жесткими/мягкими, жесткими/твердыми или жесткими/жесткими секущимися стенками.

Для получения дополнительной информации см. «Свайная стенка», «Шпунтовые сваи и секущая свайная стенка».

Геотермальные сваи объединяют свайных фундаментов с замкнутыми системами геотермальных тепловых насосов. Они обеспечивают поддержку конструкции, а также действуют как источник тепла и поглотитель тепла.

По сути, тепловая масса земли позволяет зданию накапливать нежелательное тепло от систем охлаждения и позволяет тепловым насосам обогревать здание зимой. Как правило, геотермальные тепловые насосы извлекают тепло из земли с помощью подземных труб, проложенных горизонтально или вертикально в земле. В геотермальных сваях петли труб укладываются вертикально внутри самих свай.

Для получения дополнительной информации см. «Геотермальные свайные фундаменты».

Гройны в прибрежном строительстве (CIRIA C793), опубликованном CIRIA в 2020 году, определяют смежные сваи как; «…монолитные бетонные сваи, непосредственно примыкающие или соприкасающиеся друг с другом. Иногда используется для свай из досок.

Доступен широкий спектр оборудования для забивки свай, в том числе:

• Ударные молоты: молоты, приводимые в действие паром, сжатым воздухом или дизельным топливом.
• Гидравлические приводы: гидроцилиндры вдавливают сваи в землю.
• Вибропогружатели: сваи вбиваются в землю вибрацией.
• Вращающиеся буры: используются для завинчивания сменных свай в землю.

Дополнительную информацию см. в разделе «Сваебойное оборудование».

Сваи можно использовать по отдельности для поддержки нагрузок или сгруппировать и соединить вместе железобетонным колпаком. Поскольку очень трудно бурить или забивать сваи строго вертикально, оголовок сваи должен выдерживать некоторое отклонение конечного положения оголовков свай. Наконечник сваи должен выступать за внешние сваи, как правило, на 100-150 мм со всех сторон, в зависимости от размера сваи.

Оголовки свай также можно соединить с железобетоном для создания перекрывающих балок. Для обеспечения устойчивости к боковым силам необходимо не менее трех свай с заглушками (за исключением кессонных свай). Опорные балки также подходят для распределения веса несущей стены или близко расположенных колонн на линию свай. Сваи могут располагаться в балке в шахматном порядке, чтобы учесть любые эксцентриситеты, которые могут возникнуть в условиях нагрузки.

Опорная балка не должна касаться земли, если сваи предназначены для преодоления проблемы вздутия и усадки грунта. Это можно сделать, закрепив защитную балку на полистироле или другом компрессионном материале, что позволит двигаться вверх по земле без повреждения балки.

Дополнительную информацию см. в разделе «Перекрывающая балка».

Рекомендуется испытать нагрузку по крайней мере на одну сваю на схему путем формирования пробной сваи, которая находится в непосредственной близости, но не является частью фактического фундамента. Свая должна быть перегружена не менее чем на 50% от ее рабочей нагрузки и выдержана в течение 24 часов. Это позволяет проверить предельную несущую способность сваи, а также качество изготовления сваи.

Дополнительную информацию см. в разделе «Испытания свайных фундаментов».

Целостность новых и существующих свай можно измерить, проведя тест на целостность сваи.

• Буронабивные сваи.
• Фундаменты зданий.
• Сваи шнековые непрерывного действия.
• Сваи забивные.
• Сваи концевые.
• Висячие сваи.
• Фундаменты геотермальные свайные.
• Королевская стопка.
• Коленная свая.
• Микросваи.
• Подложка фундамента.
• Крышка ворса.
• Свайный ростверк.
• Свайная стенка.
• Сваебойное оборудование.
• Дощатая свая.
• Сплошной фундамент.
• Фундаменты на винтовых сваях.
• Стена с секущимися сваями.
• Шпунтовые сваи.

Типы фундаментных систем и стоимость строительства

Фундаментные системы в зданиях

Существует две классификации фундаментов в зданиях: неглубокие фундаменты и глубокие фундаменты . Эти категории относятся к глубине почвы, в которой формируется фундамент. Неглубокий фундамент может быть построен на глубине всего один фут, тогда как глубокий фундамент формируется на глубине от 10 до 300 футов. Таким образом, неглубокий фундамент используется для проектов, которые представляют собой небольшие или легкие здания, а глубокие фундаменты – для более крупных застроек или застроек на склонах или на плохой почве.

Неглубокие фундаменты

Неглубокие фундаменты обычно располагаются менее чем на шесть футов ниже самого нижнего чистового этажа конструкции. Эти системы используются, когда грунт близко к поверхности земли имеет достаточную несущую способность, а нижележащие более слабые слои не приводят к чрезмерной осадке. Это наиболее часто используемые системы фундамента для небольших жилых и деревянных построек. В результате в строительстве существует несколько типов мелкозаглубленных фундаментов. Их часто называют насыпными фундаментами, потому что они распределяют большие нагрузки по большему объему грунта.

Глубокие фундаменты

В случаях, когда неглубокие фундаменты невозможны, необходимы глубокие фундаменты. Глубокие фундаменты представляют собой конструктивные элементы, служащие для передачи нагрузок от слабых и сжимаемых грунтов на более прочный слой, обычно расположенный на значительной глубине под землей. Эти фундаменты также могут вместо этого использовать трение прилегающего к ним грунта для поддержки. Нагрузка вышележащей конструкции передается на эти элементы с помощью бетонных элементов на уровне поверхности, таких как поперечные балки или оголовки свай. Глубокие фундаменты рекомендуются при больших расчетных нагрузках (4 этажа и выше) и там, где на небольшой глубине присутствует бедный грунт.

Типы мелкозаглубленных фундаментов

Неглубокие фундаменты или фундаменты являются важной частью фундамента строительства, особенно там, где грунт проблематичен. Фундаменты — это конструктивные элементы, передающие нагрузки грунта от колонн, стен или боковые нагрузки от земляных подпорных конструкций. Фундаменты должны быть спроектированы таким образом, чтобы предотвратить и свести к минимуму осадку фундамента, а также обеспечить безопасность от опрокидывания и скольжения. Размер фундамента будет зависеть от типа и величины конструкции. Важно использовать профессионалов в строительстве и размещении фундаментов, чтобы обеспечить надлежащую поддержку и структуру фундамента. Свяжитесь с нами по номеру , и лицензированный инженер поработает над вашим фундаментом.

Изолированный фундамент или кулачковый фундамент является одним из наиболее распространенных типов фундаментов, используемых в строительстве. Они используются под отдельными колоннами или другими точками нагрузки, каждая из которых имеет собственное основание. Фундаменты могут представлять собой квадратную или прямоугольную подушку из бетона, а размер рассчитывается исходя из нагрузки на колонну и безопасной несущей способности грунта.

Комбинированные фундаменты используются для поддержки двух или более колонн, расположенных близко друг к другу в ситуациях, когда в противном случае их фундаменты перекрывают друг друга. Термин «комбинированный» происходит от комбинации изолированных фундаментов, однако конструкция фундамента отличается. Форма комбинированного фундамента обычно прямоугольная и необходима только тогда, когда точки нагрузки расположены близко друг к другу.

Ленточные или сплошные фундаменты используются под линиями, которые нагружены повсюду. Это чаще всего происходит под несущими стенами или стенами жесткости и обычно имеет форму буквы «L» или перевернутой буквы «T». Эти типы фундаментов также могут поддерживать отдельные колонны, расположенные вдоль этих линий, но если нагрузка велика, в этих точках может быть дополнительная ширина.

Фундаменты из матов необходимы, когда на площади возникает множество различных нагрузок, вызывающих перекрытие нескольких отдельных фундаментов. Этот тип фундамента обычно используется при строительстве подвалов, так как плита цокольного этажа будет выступать в качестве фундамента. Их также можно увидеть в районах с плохой почвой, чтобы гарантировать, что оседание не приведет к растрескиванию бетонного пола. Фундамент из матов распространяется по всей площади здания, чтобы выдерживать большие структурные нагрузки от колонн и стен, и имеет тенденцию быть глубже, чем обычная бетонная плита перекрытия (12 дюймов +, а не 4-5 дюймов). Затем вес конструкции равномерно распределяется по почве под ней. Этот тип фундамента обычно дешевле и проще в реализации, чем многие отдельные фундаменты, особенно когда точки нагрузки не определены выше.

Типы глубоких фундаментов

Свайные фундаменты представляют собой тип глубокого фундамента, выполненного из бетона или стали в виде тонкой колонны или цилиндра. Свайный фундамент используется для передачи больших нагрузок от конструкции на слои твердой породы глубоко под землей. Они предназначены для поддержки конструкции и передачи нагрузки на заданную глубину, обычно в три раза превышающую ее ширину [6]. Свайные фундаменты используются для больших сооружений и там, где неглубокий грунт не может сопротивляться осадке или поднятию. Свайные фундаменты можно дополнительно классифицировать следующим образом:

• Шпунтовые сваи: используются для боковой поддержки
• Несущие сваи: используются для передачи вертикальных нагрузок от конструкции на грунт
• Сваи с торцевыми опорами: Нижний конец сваи опирается на слой прочной почвы или камня. Свая располагается на переходном слое слабого и прочного грунта.
• Фрикционные сваи: передает нагрузку здания на грунт за счет силы трения между поверхностью сваи и окружающим ее грунтом.

Буровые шахты, также известные как кессоны, представляют собой еще один тип глубокого фундамента с монолитным элементом большой емкости, формируемым с помощью шнека. Буровые валы обеспечивают не только структурную поддержку, но и удержание земли. С помощью сверла создается отверстие необходимого диаметра и глубины. При необходимости на этом этапе используется обсадная труба или буровой раствор, если скважина нуждается в дополнительной поддержке, чтобы оставаться открытой. Затем в отверстие опускают арматурную сталь во всю длину, после чего заливают бетоном. Готовый фундамент может выдерживать нагрузки от конструкции за счет сопротивления вала, сопротивления носка или их комбинации. Буровые валы способны выдерживать большие нагрузки на колонны, чем свайные фундаменты.

Стоимость фундаментов мелкого и глубокого заложения

Фундамент строения можно считать одной из самых важных частей сооружения, поскольку это основа, на которой все будет строиться. Есть много маркеров, которые будут определять тип фундамента, необходимого для конструкции. При оценке стоимости фундамента следует учитывать следующие важные факторы:

• Тесты грунта, дренаж и влажность: Перед началом любого проектирования или строительства рекомендуется нанять профессионального инженера-геотехника для тестирования грунта на месте. Это позволит выбрать правильную технику в зависимости от содержания почвы. После заливки фундаментные плиты и подполья должны быть герметизированы для защиты от воды и влаги.
• Глубина: склоны холмов часто требуют более глубокого фундамента, чтобы избежать дополнительной нагрузки, способствующей оползню. В более холодном климате и влажной почве может потребоваться более глубокий фундамент для защиты от замерзания и оттаивания. Чем глубже фундамент, тем выше общая стоимость
• Тип: Фундамент из бетонных плит может стоить от 4500 до 21 000 долларов в зависимости от проекта. – Монолитные плитные фундаменты дешевле, так как заливается только один бетон.
