Передача высотной отметки | ГеоГИС

Передача высотной отметки – один из этапов инженерно-геодезического сопровождения строительства. Высотная отметка – это число, которое определяет высоту конструкции одной конкретной части (этажа) сооружения. При проведении строительных работ производится передача высотной отметки с помощью геодезических приборов и приспособлений на возводимые этажи здания. Передача высотной отметки также необходима при рытье котлованов.

На строительных площадках Москвы и области весь объем геодезических услуг, в том числе и передача высотной отметки, выполняет компания ООО «ГеоГИС ИНЖИНИРИНГ».

Закончив рытье котлована, необходимо провести его зачистку до того уровня, который заложен в проекте сооружения. После очистки геодезисты выполняют исполнительную съемку. Этой процедуре и предшествует передача высотной отметки. На дно котлована проектируется соответствующая отметка, выполняется поквадратная нивелировка дна, после этого дно зачищается, и на него выносятся оси фундамента, а переданные высотные отметки тут закрепляют на реперах (временных).

Передача высотной отметки позволяет после выполнить чертеж исполнительной съемки, на котором будут обозначены размеры котлована. Эти изыскания помогают находить разницу между отметками на проекте, и фактической отметкой. Отличие не должно составлять больше 5 сантиметров.

Передача высотной отметки на дно котлована осуществляется по его осям. Решающее значение в разбивке осей имеет т. н. “нулевая отметка”, или ” чистый уровень пола”.

В тех случаях, когда передача высотной отметки выполнена не точно, то все последующие монтажные работы могут вестись с допущением серьезных ошибок, что непременно скажется на всем сооружении. Например, точная передача высотной отметки на дно котлована имеет определяющее значение при определении типа гидроизоляции основания здания.

Когда необходима передача высотной отметки?

Передача высотной отметки должна выполняться высококвалифицированными специалистами. Это важно при строительных работах в Москве и области. Инженеры-геодезисты ООО «ГеоГИС ИНЖИНИРИНГ», имеющие сертификаты для проведения геодезических работ на строительных площадках, выполнят передачу высотной отметки на дно котлована, согласно всех нормативных требований.

После того, как здание постепенно “выходит” из грунта и начинают появляться первые этажи, необходима передача высотной отметки наверх, на монтажные горизонты. Передача высотной отметки на верхние горизонты понадобится при определении и разметке положений перемычек, лестничной площадки или перекрытия и т. д. Используются для этих работ рулетки, которыми отмеряют от начальной нулевой отметки необходимое расстояние. Например, отмечается 40 сантиметров выше пола определенного горизонта. Закрепленная риска теперь будет служить как высотная опора для других разметок на данном этапе.

Опираясь на такую риску, на стенах с помощью нивелира наносятся риски “условного горизонта” в тех местах, где находятся основные оси и лестничные площадки. И уже ориентируясь на них, делаются разметки каждого элемента конструкции. Используя “условный горизонт”, устанавливают “монтажный горизонт”, что обеспечивает точное горизонтальное положение перекрытий.

Правильная передача высотной отметки – залог возведения зданий или сооружений в полном соответствии с проектной документацией. Точность при такой работе играет решающую роль, помогает избежать исправления ошибок. В Москве и области передача высотной отметки будет выполнена ООО «ГеоГИС ИНЖИНИРИНГ» с гарантией качества.

ПОЛЕЗНЫЕ СТАТЬИ:

  1. Вынос проекта в натуру
  2. Геодезические разбивочные работы
  3. Геодезическое сопровождение строительства
  • 3.72
  • 1
  • 2
  • 3
  • 4
  • 5

Голосов: 393

Наши акции Расчет стоимости on-line СРО, Аккредитации Библиотека нормативных документов

Сегодня на связи:

Линский Илья Александрович ведущий специалист

Консультация специалиста on-line

Консультация

наши специалисты с радостью ответят на все ваши вопросы:

  • помогут в составлении техзадания;
  • расcчитают стоимость изысканий;
  • расcкажут о сроках, составе работ.

Оперативно и бесплатно!

Заказать консультацию

Последние новости:

24/06

Инженерные изыскания для проектирования фундамента под установку универсального фрезерного станка

Среди множества интересных проектов с которыми мы работаем есть не только строительство торговых центров, частных и многоквартирных домов, но и строительство…

читать далее

17/05

Инженерные изыскания для строительства многоквартирного дома в Нижнем Новгороде

Наша компания выполняет изыскательские работы любой сложности. Каждый месяц среди большого количества заказов есть интересные объекты такие, как парковые…

читать далее

Все новости

Абсолютная высота и относительная высота в географии

Отметка высоты в географии это

В статье речь пойдет о том, что такое высота — абсолютная и относительная. Высота — это термин, используемый в географии. На примере будут показаны различия между двумя этими понятиями. После прочтения статьи у вас сложится устойчивое понятие о двух видах высот в географии, и будет легче ориентироваться на местности и решать практические задачи.

Что такое высота и зачем ее используют в географии?

Любой географический объект, расположенный на поверхности Земли, обладает определенным набором координат (широта и долгота), а также высотными характеристиками. Рельеф нашей планеты неоднороден, где-то доминируют высокие горы, где-то глубоко вниз уходят бездонные впадины и ущелья. Понятие высоты было придумано людьми, чтобы максимально точно описать те или иные особенности рельефа земной поверхности.

Кроме того, понятие высоты используется на топографических и высотных картах. Подписанная высота позволяет отобразить на плоской поверхности карты объемный рельеф. Как правило, все высоты измеряются в метрах — стандартизированной единице из международной системы. Высоты могут принимать как положительные, так и отрицательные значения. На земной поверхности диапазон высот колеблется от -400 метров (впадина Мертвого моря) до 8848 метров (высочайшая вершина мира — гора Эверест). Для того чтобы лучше понять, чем отличаются высоты, необходимо ввести понятие абсолютная и относительная высота.

Абсолютная высота

Понятие абсолютной высоты тождественно понятию высоты над уровнем моря, или высоты н. у.м. Так, абсолютная высота той или иной точки земной поверхности представляет собой превышение этой точки над среднегодовым уровнем моря в той или иной системе морских высот. В России все абсолютные высоты измеряются относительно нулевой отметки в Кронштадте, которая расположена у самой кромки воды в этом северо-западном городе.

В других странах существуют иные нулевые уровни, однако суть понятия абсолютной высоты от этого не меняется. Абсолютная высота измеряется в метрах над уровнем моря. Она может принимать как положительные, так и отрицательные значения. На рисунке выше абсолютная высота холма показана голубой стрелочкой. Нет строгого соотношения понятий и значений абсолютной и относительной высоты. Абсолютная высота может быть больше, меньше или равна относительной.

Относительная высота

Относительная высота по определению представляет собой превышение двух любых точек земной поверхности относительно друг друга. Сразу следует отметить, что в отличие от абсолютной высоты, относительная всегда принимает строго положительные значения, поскольку численно равняется разности точек с большей и меньшей абсолютными высотами.

Если обратиться, к примеру, к рисунку выше, можно заметить, что абсолютная высота холма составляет 5 метров, при этом относительная высота того же самого холма равняется уже 6 метрам. Как так вышло? Все довольно просто и следует из понятия относительной высоты. Так, авторы данного рисунка решили измерить относительное превышение холма (положительной формы рельефа с положительной величиной высоты) над котловиной (отрицательной формой рельефа с отрицательными значениями абсолютной высоты). Для этого они вычли из абсолютной высоты самой высокой точки (холма, 5 м) абсолютную высоту самой низкой точки, над которой искали превышение холма (-1 м). По правилу сложения и вычитания, 5 — (-1) = 6. Именно 6 метров составляет превышение холма над котловиной, и этому значению равняется абсолютная высота.

Строго говоря, у холма может быть бесконечно большое количество относительных высот, все зависит от того, относительно чего мы будем ее измерять. Для примера найдем относительную высоту самого высокого холма (на рисунке справа) от холма пониже, он показан в левой части. Из разницы абсолютных высот этих положительных форм рельефа (5 метров для высокого и 2,5 метра для низкого холмов) получаем, что относительная высота самого большого холма от низкого холма составляет 5-2,5=2,5 метра. По аналогии с данным примером можно найти относительные высоты чего угодно. Теперь можно ответить на вопрос, как определить абсолютную и относительную высоты.

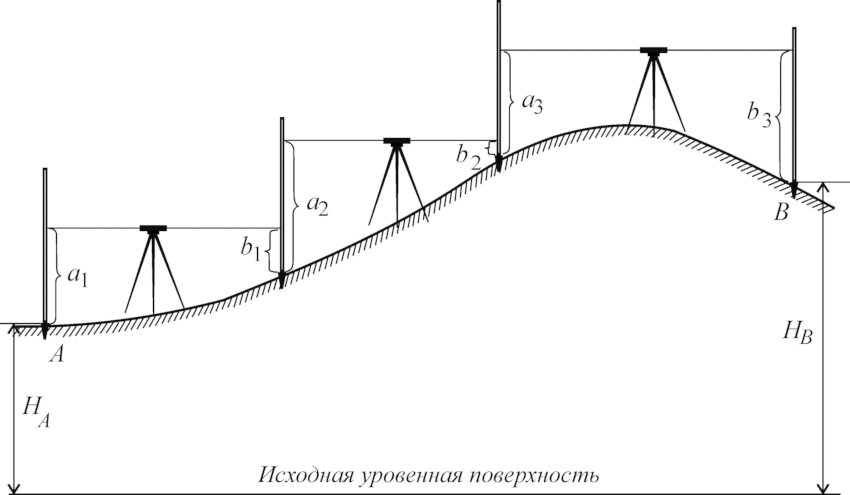

Как измеряют относительные высоты?

Теперь вы поняли, чем абсолютная высота отличается от относительной в географии. Для определения относительных высот удобно пользоваться специальным прибором — рейкой. Для этого в начальной точке, относительно которой ищется превышение, ставится рейка. Условно эта точка принимается за высоту с отметкой 0. Далее, как показано на рисунке выше, необходимо двигаться вверх по холму или горе до тех пор, пока вы не достигнете высоты рейки, и самая высокая ее точка не окажется ниже уровня ваших ног.

Тогда необходимо зафиксировать точку на холме, которая соответствует положению самой высокой точки рейки, стоящей на нулевом уровне, и сместить рейку в данную точку. Таким образом, на второй точке относительная высота будет равна 1 высоте рейки. Операцию нужно проделать до тех пор, пока вы не достигнете самой высокой точки холма. В этом случае относительная высота будет равняться сумме всех высот переставляемой рейки.

Вместо рейки можно использовать любой предмет, высота которого известна заранее. Если под рукой нет совсем ничего, относительную высоту можно измерить по своему собственному росту, проделав описанные выше манипуляции. Кроме того, относительную высоту легко можно измерить как разность абсолютных высот, если они заранее известны.

Как измеряют абсолютные высоты?

Абсолютную высоту измерить таким способом в полевых условиях не получится. Конечно, можно было бы, однако для этого потребовалось бы наличие в непосредственной близости поверхности моря. Чтобы найти абсолютную высоту, необходимо воспользоваться картой местности или приборами спутникового позиционирования, в которых есть возможность автоматического определения высоты.

Теперь у вас есть устойчивое представление о том, чем отличаются абсолютная высота и относительная высота. Успехов в решении практических географических задач и в повседневном ориентировании в условиях окружающей среды!

В этом случае относительная высота будет равняться сумме всех высот переставляемой рейки.

Fb. ru

29.03.2020 0:59:50

2020-03-29 00:59:50

Источники:

Https://fb. ru/article/465567/absolyutnaya-vyisota-i-otnositelnaya-vyisota-v-geografii

Высотная отметка — это. Что такое высотная отметка? » /> » /> .keyword { color: red; }

Отметка высоты в географии это

Отметка натурная — Высотная отметка точки на местности или уровня поверхности какого либо элемента сооружения, определённая нивелированием [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)] Тематики строительство в целом EN natural… … Справочник технического переводчика

Отметка проектная — Высотная отметка, заданная проектом [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)] Тематики строительство в целом EN design elevationdesign levelspecified elevationspecified level DE Entwurfshöhenkote FR cote du… … Справочник технического переводчика

ОТМЕТКА НАТУРНАЯ — высотная отметка точки на местности или уровня поверхности какого либо элемента сооружения, определённая нивелированием (Болгарский язык; Български) естествена кота (Чешский язык; Čeština) kóta rostlého terénu (Немецкий язык; Deutsch) Höhenlage… … Строительный словарь

ОТМЕТКА ПРОЕКТНАЯ — высотная отметка, заданная проектом (Болгарский язык; Български) проектна кота (Чешский язык; Čeština) relativní výšková kóta (Немецкий язык; Deutsch) Entwurfshöhenkote (Венгерский язык; Magyar) tervezett magasság; tervezési magasság (Монгольский … Строительный словарь

ОТМЕТКА ВЫСОТНАЯ — (абс. , относительная) обоз, абс. или относительной высоты местности в цифрах (м, футах и т. п.). Термин неправильный, пользоваться им не рекомендуется. См. Высота абсолютная. Высота относительная. Геологический словарь: в 2 х томах. М.: Недра.… … Геологическая энциклопедия

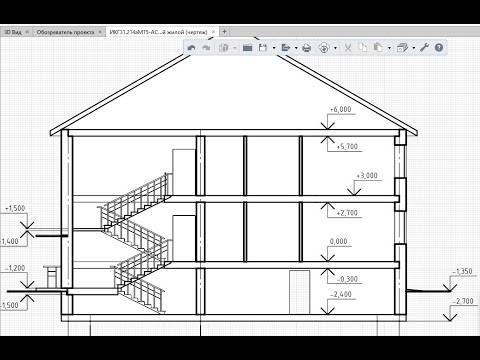

Отметка (на строительном чертеже) — отметка — [Интент] отметка высотная Уровень, отсчитываемый от принятой условной нулевой отметки [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)] Отметки уровней (высоты, глубины) элементов конструкций,… … Справочник технического переводчика

ОТМЕТКА ВЫСОТНАЯ — уровень, отсчитываемый от принятой условной нулевой отметки (Болгарский язык; Български) височинна кота (Чешский язык; Čeština) relativní výšková kóta (Немецкий язык; Deutsch) Höhenkote; Höhenmarke (Венгерский язык; Magyar) szintkóta (Монгольский … Строительный словарь

Или относительной высоты местности в цифрах м, футах и т.

Geography_ru. academic. ru

31.10.2017 22:54:15

2017-10-31 22:54:15

Источники:

Https://geography_ru. academic. ru/1300/%D0%B2%D1%8B%D1%81%D0%BE%D1%82%D0%BD%D0%B0%D1%8F_%D0%BE%D1%82%D0%BC%D0%B5%D1%82%D0%BA%D0%B0

ОТМЕТКА ВЫСОТНАЯ — это. Что такое ОТМЕТКА ВЫСОТНАЯ? » /> » /> .keyword { color: red; }

Отметка высоты в географии это

ОТМЕТКА ВЫСОТНАЯ (абс., относительная) — обоз, абс. или относительной высоты местности в цифрах (м, футах и т. п.). Термин неправильный, пользоваться им не рекомендуется. См. Высота абсолютная. Высота относительная.

Геологический словарь: в 2-х томах. — М.: Недра. Под редакцией К. Н. Паффенгольца и др. . 1978 .

Смотреть что такое «ОТМЕТКА ВЫСОТНАЯ» в других словарях:

ОТМЕТКА ВЫСОТНАЯ — уровень, отсчитываемый от принятой условной нулевой отметки (Болгарский язык; Български) височинна кота (Чешский язык; Čeština) relativní výšková kóta (Немецкий язык; Deutsch) Höhenkote; Höhenmarke (Венгерский язык; Magyar) szintkóta (Монгольский … Строительный словарь

Отметка (на строительном чертеже) — отметка — [Интент] отметка высотная Уровень, отсчитываемый от принятой условной нулевой отметки [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)] Отметки уровней (высоты, глубины) элементов конструкций,… … Справочник технического переводчика

Высотная отметка — — [А. С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом EN elevation … Справочник технического переводчика

Высотная отметка с приращениями — — [А. С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом EN incremental vertical elevationz … Справочник технического переводчика

Высотная отметка — Цифра, указывающая абсолютную высоту характерной точки местности на карте … Словарь по географии

Отметка натурная — Высотная отметка точки на местности или уровня поверхности какого либо элемента сооружения, определённая нивелированием [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)] Тематики строительство в целом EN natural… … Справочник технического переводчика

Отметка проектная — Высотная отметка, заданная проектом [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)] Тематики строительство в целом EN design elevationdesign levelspecified elevationspecified level DE Entwurfshöhenkote FR cote du… … Справочник технического переводчика

ОТМЕТКА НАТУРНАЯ — высотная отметка точки на местности или уровня поверхности какого либо элемента сооружения, определённая нивелированием (Болгарский язык; Български) естествена кота (Чешский язык; Čeština) kóta rostlého terénu (Немецкий язык; Deutsch) Höhenlage… … Строительный словарь

ОТМЕТКА ПРОЕКТНАЯ — высотная отметка, заданная проектом (Болгарский язык; Български) проектна кота (Чешский язык; Čeština) relativní výšková kóta (Немецкий язык; Deutsch) Entwurfshöhenkote (Венгерский язык; Magyar) tervezett magasság; tervezési magasság (Монгольский … Строительный словарь

Общая высотная отметка — — [А. С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом EN total vertical elevationZ … Справочник технического переводчика

Или относительной высоты местности в цифрах м, футах и т.

Dic. academic. ru

08.01.2020 19:22:55

2020-01-08 19:22:55

Источники:

Https://dic. academic. ru/dic. nsf/enc_geolog/15277/%D0%9E%D0%A2%D0%9C%D0%95%D0%A2%D0%9A%D0%90

Высотные отметки фундамента. Высотная привязка зданий (посадка зданий на рельеф)

Фундаменты под тяжелое оборудование состоят из подошвы, которая передает давление веса оборудования и самого фундамента на грунт, а также собственно фундамента и закладных частей для крепления машины. Размеры подошвы зависят от веса оборудования и характера работы машины, а также свойств грунта. Конструкторы проектной организации, разрабатывающей строительные чертежи, определяют глубину заложения фундамента и размеры подошвы, рассчитывают фундамент на прочность, определяют марки бетона, из которого должен сооружаться данный фундамент, и предусматривают все необходимые закладные части и отверстия для трубопроводов электрокабелей и т.

п.

Очень важно проверить размеры фундамента. Перед началом монтажа строители должны передать исполнительную схему фундамента. Исполнительная схема – это чертеж фундамента, на котором рядом с проектными размерами показаны фактически выполненные, или, как их называют, исполнительные размеры. Квалифицированный монтажник и бригадир должны уметь разбираться в исполнительных схемах.

Проведем разбор исполнительной схемы простого фундамента (фиг. 10). Фундамент предназначен для установки насоса и электрического двигателя, при этом основание двигателя расположено выше основания насоса. На схеме обозначены проектные размеры фундамента (показаны только те размеры, которые имеют значение для монтажа) и фактические. Чтобы их можно было различать и сравнивать, фактические размеры пишутся над проектными и обводятся прямоугольной рамкой. Для монтажника важно установить по исполнительной схеме высотные отметки верхней части фундамента и положение болтов. В некоторых случаях, особенно при монтаже сложных машин, требуется знать и другие размеры фундамента.

Фиг. 10. Исполнительная схема фундамента под насос с двигателем.

Высотной отметкой называют высоту какой-нибудь точки в сравнении с условной плоскостью, высота которой принимается равной нулю. В заводских цехах за нулевую отметку обычно принимают уровень пола нижнего этажа. В разбираемом примере уровень пола также принят за нулевую отметку, и все остальные отметки сравниваются с ним.

На фиг. 10 видно, что подошва насоса должна располагаться на уровне пола, т. е. на нулевой отметке, а поверхность фундамента опущена на 30 мм, чтобы оставить место для подливки. Следовательно, верхняя плоскость левой части фундамента должна иметь отметку -30. При монтаже насос нужно устанавливать на подкладки толщиной 30 мм, чтобы он занял проектное положение.

Чтобы не затемнять схему, на самом чертеже проставляют только фактические линейные размеры (длину, ширину, расстояние между болтами и т. д.), а точки измерения высотных отметок обозначают цифрами и выносят в отдельную таблицу.

Рассмотрим, например, высотную отметку левой части, измеренную в точке 5. Из таблицы мы узнаем, что фактическая отметка этой точки составляет -38 мм, т. е. фундамент «занижен» против проекта на 8 мм. Это нужно учесть и, чтобы правильно установить насос, подложить под него подкладки толщиной не 30 мм, а 38 мм.

В таком порядке производится рассмотрение всей схемы. В данном примере почти все размеры отклоняют от проектных в пределах, дозволенных допусками. Сомнение вызывает только высотная отметка болта 9. По-видимому, из-за небрежной установки при бетонировании болт оказался ниже, чем нужно, на 12 мм. Это может привести к тому, что при полной затяжке резьба болта не выйдет за верхний торец гайки.

Для примера был взят очень простой фундамент. Схемы сложных фундаментов составляются и изучаются в такой же последовательности. К изучению любой схемы, сложной или простой, нужно отнестись весьма внимательно, это заранее предупредит возможные ошибки. Чтобы монтажник мог сознательно подходить к рассмотрению исполнительной схемы, нужно знать допускаемые отклонения размеров фундамента, при которых не возникает никаких осложнений в монтаже. В табл. 2 указаны допуски на приемку фундаментов под монтаж оборудования.

Таблица 2. Допуски на приемку фундаментов под монтаж оборудования
Проверяемый размер и характер отклонения Допускаемое отклонение от размеров чертежа, мм
По бетонному фундаменту:
основные размеры (длина, ширина и т. п.) ±30
размеры выемок, выступов и внутренних полостей +20
-10
отметки выемок, выступов и внутренних полостей ±10
отметки верхних поверхностей фундамента, связанных с машиной +5
-10
По фундаментным болтам: При диаметре болтов до 50 51 – 100 св. 100
по высоте ±5 ±8 ±10
по осям ±3 ±5 ±5
по отклонению от вертикального положения, мм на 1 пог. м 1 1 1
По разбивке осей (точность керновки плашек) ±1,0
По высотным отметкам реперов ±0,5

1. Значение правильной разметки фундамента

В строительстве разметкой фундамента под дом называют перенос размеров и осей спроектированной конструкции с чертежа на место строительства.

При неправильно размеченном фундаменте его стены будут образовывать не прямоугольник, а ромб или трапецию. На глаз это может быть не видно, однако при укладке плит уже первого перекрытия – над подвалом, они могут провалиться или повиснуть одним из углов. Такое положение будет заметно. Гораздо хуже получится, если не хватит площади опоры для плиты, и вместо 150 – 200 мм ее останется 50 или 30 мм. Плита ляжет на место, а потом, после нагрузки стяжкой, половым покрытием, тепло- и звукоизоляцией и их конструктивными элементами, мебелью и жителями она может обломить часть стены и…

Крышу построить без прямых углов тоже проблематично. Установить стропила и смонтировать правильно кровлю, например, уложить черепицу или шифер будет очень трудно или невозможно.

2. Требования к участку. Привязка к местности с учетом данных геодезии (типы грунтов, подземные воды)

Участок для строительства должен быть, по возможности, ровным, освобожденным от деревьев и кустарника. Будет неплохо, если он будет иметь небольшой уклон.

Контуры участка должны иметь четкие, т. е., не сдвигающиеся за все время строительства точки, которые отмечены на плане. Если один из краев участка выходит на «красную линию», то она должна быть отмечена на местности. Можно на этой линии забить несколько кольев.

Если есть возможность, то нужно пробурить несколько скважин для определения особенностей грунтов на площадке, уровня подземных вод и их химического состава.

Если на участке грунтовые воды близко к поверхности и располагаются возле проектного уровня фундамента, то обязательно нужно устроить водоотведение, т. е. дренаж. При этом воду нужно отвести на 0,7 – 1 м от низа фундамента.

3. Инструменты и материалы для разметки

К инструментам для разметки относятся:

  1. Рулетка. Желательно металлическая, длиной не менее 10 м, лучше 20 м. Тканевая легче и немного удобнее, но она провисает и уменьшается точность.
  2. Лазерный нивелир для разметки фундамента, его высоты, горизонтальности и др. работ.
  3. Уровень водяной, он же гибкий уровень или гидроуровень – длинная гибкая трубка с прозрачными стеклянными или пластиковыми визирными трубками на обоих концах, на которых нанесены деления ровно через 1 мм и каждая из них закрыта пробкой. Действует это устройство по закону Паскаля для сообщающихся сосудов. Длина гибкой трубки 12 и более метров. Трубку заполняют водой так, чтобы она находилась примерно посредине визирных трубок.
  4. Тонкая крепкая веревка (шпагат), шнур. Можно использовать тонкую проволоку, но она не очень удобна в работе.
  5. Маркеры, карандаш, бумага, таблица умножения, формулы.
  6. Молоток, гвозди.
  7. Материал для изготовления обносок – деревянные колья – минимум 16 шт. и бруски – 8 шт. Иногда используют 8 шт. П-образных кусков стальной арматуры, которые забивают в землю.

4. Краткое описание лазерного нивелира

Нивелир лазерный – это один из приборов, которые относятся к большой группе измерительных средств.

Основное назначение нивелира – определение разности высот одного места на поверхности относительно другого места и построение плоскостей: вертикальных, горизонтальных и любых промежуточных в виде линии – следа лазерного луча. Кроме того такой прибор может строить точечные проекции – давать точку на поверхности.

Чаще всего используются самовыравнивающиеся перекрестные нивелиры, которые строят две перпендикулярные плоскости – горизонтальную и вертикальную. Их можно повернуть и установить в любом направлении. Горизонтальная плоскость постоянно подстраивается элементами автонивелирования.

Основными характеристиками лазерного нивелирования являются:

  • точность измерения, профессиональные приборы дают погрешность до 3 мм на 10 м, а бытовые до 0,5 мм на дальности 1 метр;
  • дальность измерения: в бытовых до 10 м, профессиональные – 30 м и более;
  • число проектируемых плоскостей – обычно две или более и т. п.

Но нивелир – это, прежде всего измерительный инструмент.

Он хорошо поможет вам, только если вы умеете правильно его использовать.

Взяв его во временное пользование, т. е. в аренду, не ждите, что он будет работать сам.

Если вы не знаете, что такое юстировка – не берите прибор в аренду.

Начиная работу с ним, проверьте точность измерений, не сбиты ли настройки, т. е. проверить все описанные в его паспорте характеристики. Все операции по проверке – в описании к прибору.

На разбивке фундамента нет работ, которые нельзя провести без нивелира. Поэтому обычный водяной уровень, правильно использованный, вполне может его заменить. Хотя лазерный нивелир ускоряет и упрощает работу на стройке.

5. Как устроен ленточный фундамент, его достоинства

Ленточным он называется потому, что имеет вид железобетонных лент, уложенных в траншею, вырытую по контуру здания. Если грунт осыпающийся, глубина заложения большая, а внутри периметра здания много промежуточных стен, для которых тоже нужно строить фундамент, то отрывается котлован, в котором и проводят все фундаментные работы.

Конструктивно ленточный фундамент может быть монолитным или сборно-монолитным. В последнем случае его верхняя часть будет иметь вид монолитного железобетонного пояса, расположенного по всем стенам фундамента, собранного из отдельных блоков.

Проводя частное строительство, траншеи для ленточного фундамента, в целях экономии, можно вырыть вручную. При этом грунт или вывозится, или рассыпается по площадке, поднимая ее уровень.

Глубина заложения ленточного фундамента обычно определяется уровнем промерзания почвы. Для южных районов России он чуть больше метра, в северных районах и в Сибири – 1,5 – 2 и даже более.

Достоинства ленточных фундаментов:

  • простая технология сооружения;
  • возможно заложение цокольного или подвального этажа;
  • строятся на прочных грунтах – каменно-песчаных и глиняных;
  • они достаточно экономичны;
  • параметры – ширина, глубина заложения, количество арматуры и пр. показатели, влияющие на прочность, легко регулируются.

Возвести такое основание под дом можно собственными руками.

6. Разметка осей и углов – вынесение реперов за пределы периметра фундамента

Исходным пунктом всей разметки должна быть точка на местности, которая точно «привязана» к плану участка. Чаще всего это угловая точка, обычно связанная, с так называемой, «красной линией» – границей вашего участка и общественной территории, на которой ни вам, никому другому застройка не разрешена. Пересечение границы вашего и соседнего участка с «красной линией» и даст такую точку. Ограждение вашего участка должно быть расположено внутрь от красной линии.

Обычно дом располагается от этого ограждения и от соседского забора на расстояниях:

  • по санитарно-бытовым нормам, определенным СНиП 30-02-97, п. 6.7: не менее 3 м;
  • по противопожарным нормам СП 42.13330.2011п.7.1: не менее 6 м от окон до стен соседского дома или гаража, бани, сарая и пр., не менее 3 м – от жилого дома до границы соседнего участка.

Поэтому нужно отступить на указанное расстояние или дальше и можно начинать разметку фундамента своими руками.

А. Устанавливается на местности «красная линия». Если хозяин собирается строить дом точно на нормированном расстоянии от «красной линии», то лучше для разметки будущих углов дома пригласить профессионала-землемера. Но чаще всего отступают на 1 – 1,5 м от этих ограничений.

Точная ориентация по сторонам света. Она возможна на большом расстоянии от «красной линии». Но обычно ориентируются на осевую линию улицы или дороги.

Если сделать разметку углов фундамента колышками, забивая их точно в точках будущих углов дома, то при копании траншеи разметочные колышки обязательно попадут в траншею.

Поэтому разметка участка под фундамент начинается с того, что за пределами траншеи или котлована, а точнее – за пределами зоны работы экскаватора, устанавливаются деревянные рамки-опоры. Они называются обносными досками или брусьями, а попросту – обносками. Некоторые «эксперты» называют их «скамеечками». На них натягиваются шнуры или проволока. Места пересечений шнуров дадут нужные точки разметки, но не на грунте, а «висящие» в воздухе. Эти «точки» позднее переносят на грунт или на опалубку.

На верхнем бруске обноски забиваются три или пять гвоздиков-меток:

  • в центре – осевая метка, для оси стены фундамента;
  • справа и слева от осевой – метки ширина стены фундамента;
  • еще дальше – ширина подушки под фундамент.

Шаг 1. Разметка начальной стороны.

Начинаем со стороны, которая ближе к «красной линии».

На 1 – 1,5 м наружу от любого угла забиваем две обноски. Натягиваем осевой шнур. С помощью водяного уровня устанавливаем верхнюю часть брусков обносок на высоте «0». Отступив на 1 – 1,5 м забиваем в землю первый колышек – делаем начальную точку. От нее отвесом «поднимаем» точку на шнур. Отмеряем на шнуре длину стены по осям и делаем на нем метку. Опускаем точку на грунт и забиваем второй колышек. Между колышками – ось первой стены.

Шаг 2. Разметка стороны, перпендикулярной к начальной.

Используя теорему Пифагора и, зная длины сторон фундамента, рассчитываем длину его диагонали (по осям). На обноске перпендикулярной стороны, на осевом гвозде крепим конец шнура и натягиваем его на противоположную обноску. От пересечения с осевым шнуром отмеряем длину по осям второй стороны и делаем на шнуре оси второй стороны отметку. На свободном куске шнура завязываем узлы на длине диагонали по осям. Один узел закрепляем на метке оси третьей стороны и натягиваем второй узел в сторону противоположной обноски второй стороны. Совместив второй узел с меткой на шнуре второй стороны и, натянув шнуры, получим первый прямой угол.

Иной способ построения прямого угла – способ «египетского треугольника». На шнуре первой оси от его пересечения со второй осью отмеряем 4 метра или расстояние, кратное этой величине. На шнуре второй оси отмеряем 3 м или в той же мере кратное расстояние. Делаем на шнурах отметки и замеряем рулеткой между ними расстояние. Оно должно быть 5 м. Передвигая второй шнур относительно точки пересечения с первым, добиваемся точного значения – 5 м. Угол в этом случае будет прямой.

Шаг 3. Проделываем эти операции еще два раза и получаем еще два прямых угла.

Последние действия должны проходить в зоне одной точки – виртуальном угле фундамента, противоположном первому углу. Если все измерения делались аккуратно, а расчеты безошибочно, то два последних узла должны совпасть.

Шаг 4. Проверка прямоугольности разметки.

Из школьной геометрии известно, что обе диагонали квадрата или прямоугольника равны. Поэтому проверку делают, измерив длину обеих диагоналей и сравнив их.

Разница в несколько сантиметров допустима. Разметка осей фундамента закончена.

Шаг 5. Разметка краев стен и подушки. От осевой метки отступаем необходимые расстояния, вбиваем в обносной брусок гвоздики-метки и натягиваем шнуры уже по границам стен.

После проверки правильности виртуальной разметки всей сети в плане, т. е. в горизонтальной плоскости, она вся снимается и можно начинать выемку грунта экскаватором.

6.1. Допустимые погрешности при разметке фундаментов

Погрешности обычно накапливаются. Поэтому нужно начинать с максимально возможной точности первоначальной разметки. Диагонали фундамента обычного дома должны различаться не более чем на 3 – 5 см. Если вы сумели получить разницу в 2 см – то это очень хорошо.

Если она 1 – 2 см – то вы умеете делать разметку и работаете аккуратно. Если она 3 – 4 см – то вы на пределе допустимого. Если она 5 см и более – то нужно провести проверку длин всех отрезков и внести коррективы вплоть до последней операции. Перепроверять каждый угол и все узлы. После этого опять проверка диагоналей.

7. Разметка по обеспечению высотной нивелировки фундамента

Такая разметка делается лазерным нивелиром и наносится на колья обноски маркером по дереву.

Для этого рассчитывается высота уровня фундамента, точнее его верхней плоскости. Для сборно-монолитного фундамента это будет верхняя плоскость монолитного пояса.

Устанавливается лазерный нивелир и на нужной высоте «отбивается» горизонтальная плоскость. Она пересечет все столбики всех обносок. В месте контакта нужно нанести маркером на столбиках метки.

После готовности площадки для размещения фундамента восстанавливается сеть разметочных шнуров, и все значимые точки этой сети переносятся с помощью отвеса вниз на дно канавы или котлована для разметки зоны укладки (установки) подушки и опалубки для стен.

Можно монтировать опалубку.

Вопросы и ответы по теме

По материалу пока еще не задан ни один вопрос, у вас есть возможность сделать это первым

Лекция на тему: Инженерная организация территории населенных мест.
Часть 9: Высотная привязка зданий. (посадка зданий на рельеф)

Высотная привязка зданий (посадка зданий на рельеф)

Высоту посадки зданий определяют исходя из проектных отметок прилегающей территории и окаймляющих внутримикрорайонных проездов.

  • Здания и сооружения на проектном рельефе не должны подтапливаться.

В случае понижения рельефа в сторону здания, на расстоянии 5 м от отмостки устраивают искусственный лоток с поперечным уклоном от 10 до 25 %.

  • Поперечный уклон отмостки здания принимают равным от 5 до 10%.
  • Минимальный продольный уклон по зданию определяют из условий водоотвода – 4-5%.
  • Максимальный продольный уклон назначают исходя из того, что перепад красных отметок углов зданий не должен превышать 1.2м.
  • Наименьший перепад отметки чистого пола и отмостки назначают 0.5м, наибольший – от 1 до 2м. Таким образом, отметка чистого пола определяется суммированием максимальной красной отметки одного из углов здания и выбранного по проекту значения от 0.5 до 2м. При большем перепаде высот необходимо изменение типового проекта здания.

При большем перепаде высот необходимо изменение проекта здания (использование домов ступенчатого типа, смещение по вертикали отдельных секций типовых домов) или проведение специальных мероприятий (террасирование склона, устройство откосов, подпорных стенок и пр.).
Рассмотрим высотную привязку зданий на конкретном примере (рис. 15 и 16).


Рис.15. Определение высотной отметки здания .

1. Определяем отметки угла дома А (самой повышенной):
164,32 + 0,10 + 5 0,025 = 164,55
2. Определяем отметки угла дома Б: 164,55 + 0,05 = 164,60

3. Определяем отметки чистого пола: 164,60 + 0,85 = 165,45

4. Определяем отметки угла В: 164,55 – 0,80 = 163,75

5. Определяем отметки угла: 163,75 – 0,24 = 163,51 ≈ 163,50

6. Проверка перепада вдоль фасада Б – Г:
164,60 – 163,50 = 1,10

вдоль фасада А – В: 164,55 – 163,75 = 0,80 Вдоль фасада и торца ,

Тема 5. ГЕОДЕЗИЧЕСКОЕ ОБЕСПЕЧЕНИЕ

СТРОИТЕЛЬСТВА ПОДЗЕМНОЙ ЧАСТИ ЗДАНИЙ

И СООРУЖЕНИЙ

УСТРОЙСТВО КОТЛОВАНА И ОПРЕДЕЛЕНИЕ ОБЪЕМА

ГРУНТА

При устройстве котлованов выполняются следующие основные операции: разбивка контуров котлована, установка обноски, визи­рок, контроль за отрывкой котлована, зачистка дна и откосов, пере­дача осей и высот в котлован, исполнительные съемки открытого котлована.

До разбивки котлована по разбивочному чертежу устанавливают размеры запаса внешнего обреза основания фундамента и глубину его заложения. Запас необходим для предотвращения от обвала откоса котлована и для установки опалубки. Размер запаса зависит от глубины котлована (при глубине 2-3 м принимается в 20 см).

От основных осей здания, закрепленных на местности или обноске, разбивают границу внутреннего контура котлована с учетом принятого запаса внешнего обреза основания фундамента. От неё разбивают границу внешнего контура (верхней бровки) котлована с учетом крутизны откоса.

Границу внешнего контура котлована закрепляют на местности Кольями через каждые 5-10 м, между которыми натягивается шнур или делается канавка на 1-2 штыка лопаты для обозначения границы вскрытия котлована.

Для разбивки траншей под ленточные фундаменты от основных осей здания вправо и влево откладывают величины, в сумме составляющие ширину подошвы фундамента.

Разбивка котлованов под столбчатые фундаменты ведется по основным и вспомогательным осям, в створе которых намечаются центры фундаментов. От центров разбивается контур котлована.

Контроль за ходом выемки грунта и доведение глубины котлована до проектной отметки его дна осуществляются с помощью визирок или нивелира.

Постоянные визирки в виде горизонтальных планок прибивают к столбам обноски на одинаковой высоте (обычно на 1 м выше нулевой отметки). На планке подписывают отметку визирки.

Чтобы определить, выбран ли грунт из котлована до проектном отметки, на его дне устанавливают переносную (ходовую) визирку в виде рейки. На рейке краской отмечают линию, расстояние до которой от пятки рейки равно разности отметок ребра планки постоянной визирки и проектного дна котлована. Если линия на ходовой визирке окажется выше шнура, натянутого между ближайшими планками, то грунт из котлована еще не выбран до проектном отметки.

Чтобы определить с помощью нивелира фактическую отметку дна котлована, устанавливают нивелирную рейку сначала на репер с известной отметкой Н р и берут по рейке отсчет а . Затем рейку переносят на дно котлована и берут отсчет b . Превышение между репером и точкой дна котлована будет h = а b . Прибавляя превышение со своим знаком к отметке репера, получают отметку дна котлована в данной точке:

Выемку грунта в котлованах и траншеях заканчивают с недобором на 10 – 20 см до проектной отметки, после чего делают зачистку дна котлована вручную по результатам нивелирования его по квадратам. Вершины квадратов закрепляют кольями, верхние срезы которых (маяки) располагают на уровне проектной отметки, и по ним ведут зачистку. После зачистки откосов котлована при помощи угольников с отвесами или направляющих проводят дополнительную съемку котлована. Отклонения от проектных размеров по ширине и длине котлована не должны превышать 30 см. Отклонение отметок дна котлована под фундаменты от проектных допускаются не более чем ± 5 см при условии, что эти отклонения не будут превышать толщины отсыпного подстилающего слоя. Допустимые средние квадратические ошибки измерения при устройстве котлованов: линейные – 1/1000; угловые – 45″ и высотные – 10 мм.

Рис. 36. Схема перенесения осей фундамента

в котлован с помощью теодолита

1 – теодолит; 2 – створный знак; 3 – обноска; 4 – рулетка; 5 – осевая проволока; 6 – осевая риска; 7 – подвижная марка

Окончание устройства котлована подтверждается исполни­тельной геодезической документацией: актом готовности котлована, схемой планово-высотной съемки котлована, картограммой подсчета объемов земляных масс.

Перенесение осей в котлован выполняют при помощи теодолита со створных точек (рис. 36), закрепляющих оси, или отвесами от точек пересечения осей, фиксируемых проволоками, натянутыми по обноске (рис. 37).

Рис.37. Схема перенесения разбивочных осей

в котлован отвесами:

1 – обноска; 2 – риски осей; 3 – осевая проволока; 4 – маячные блоки; 5 – причалка; 6 – отвес

Рис. 38. Схема перенесения проектной отметки на дно глубокого котлована

В котловане оси закрепляют временными знаками на дне или на откосах.

Передачу высот в котлован производят нивелиром непосредственно на дно или по откосам. В глубокие котлованы отметки передают с помощью подвешенной рулетки и двух нивелиров (рис. 38).

Из рис.28 видно, что отметка дна котлована Н к = H рп + а L – b ,

где Н рп – отметка репера;

L – длина ленты между линиями визирования нивелиров:

L = т – п.

Определение объема грунта при разработке котлована необходимо ддя оперативного контроля фактически выполненного объема земляных работ. Объём грунта зависит от размеров котлована в плане, его глуби­ны, заложения откосов и конструкции. Для котлованов с различным заложением откосов (крутизной откосов) (рис. 39,а) можно пользовать­ся формулой для подсчета объёма обелиска:

где V – объём котлована;

h – глубина котлована;

а – длинная сторона котлована внизу;

а 1 длинная сторона котлована наверху;

b – короткая сторона котлована внизу;

b 1 короткая сторона котлована наверху.

Рис. 39. Схема котлована:

а – с различным заложением откосов; б – сложной конфигурации

Для котлованов с одинаковыми заложениями откосов применяют формулу для определения объемов грунта, при использовании которой нет необходимости измерять верхние размеры котлована в плане:

где h a b – объем котлована без учета откосов;

h (a + b ) – объем котлована над откосами без учета углов;

с – горизонтальная проекция откосов;

Объем котлована над откосами в углах.

Для удобства подсчета эту формулу можно привести к следующему виду:

V = h [ аb + (а + b) с + ]. (84)

Для котлованов сложной конфигурации (рис.29,б) и с одинаковыми заложениями откосов используют формулу

где S – площадь нижнего основания котлована;

Р – периметр нижнего основания котлована:

Р = (а + b + d + е + g +…).

Для небольших котлованов с откосами при площади их внизу до 100 м 2 и глубине до 4 м (с целью упрощения подсчета) объем грунта определяется как произведение площади в среднем сечении котлована и его глубины:

V = S ср h . (86)

Для котлованов с вертикальными стенками и креплениями объем И грунта определяют по формуле

V = S ∙h . (87)

Оперативный контроль объема земляных работ по данной методике позволяет снизить трудоемкость этого процесса.

УСТРОЙСТВО И ВОЗВЕДЕНИЕ ФУНДАМЕНТОВ

Исходными данными для выполнения геодезических работ по устройству фундаментов являются схемы осей зданий и сооружений с рас стояниями между ними и привязкой к конструкциям фундаментов, планы и разрезы фундаментов и котлованов под несущие конструкции технологическое оборудование, отметки опорных поверхностей оснований и фундаментов.

Точность устройства фундаментов характеризуется величинами смещения осей элементов относительно монтажных осей и смещения плоскостей и опорных поверхностей от проектных по высоте.

Наряду с общими принципами и приемами геодезические разбивочные работы при устройстве различных типов фундаментов имеют свои особенности.

Монтаж сборных ленточных фундаментов (рис. 40) начинают с установки угловых подушек и блоков по проволоке, натянутой на осевых гвоздях обноски.

Рис. 40. Схема разбивки сборных ленточных фундаментов:

5 – теодолит; 6 – осевые риски

При значительной длине здания (более трех секций) устанавливают ряд промежуточных (маячных) блоков с интервалом 15-20 м. Осталь­ные блоки укладывают по причалке, закрепленной по внешней грани блоков, ранее смонтированных. На уложенные подушки фундаментов переносят оси, фиксирующие внутренние грани фундаментных блоков, и по рискам этих осей осуществляют монтаж блоков. Правильность установки блоков в плане проверяют (рис. 41) от отвесов с осевой проволокой, боковым нивелированием или вешением с помощью теодолита, а по вертикали и горизонтали – отвесом и уровнем.

Одновременно с геодезическим контролем монтажа фундаментных блоков производят разбивку вводов в здание подземных коммуникаций, используя продольные и поперечные строительные оси, для чего в кладке блоков оставляют необходимые отверстия с учетом проектной отметки ввода.

Рис. 41. Контроль установки фундамента:

а – способом створной струны; б – теодолитом;

в – способом бокового нивелирования

После окончания монтажа первого ряда блоков производят нивелирование. Отклонения в положении верхней поверхности блоков от горизонта исправляют при устройстве горизонтального шва (постели) для следующего ряда блоков.

После окончания монтажа фундаментных блоков делают проверку их расположения с составлением исполнительной схемы, на которой показывают смещение блоков от осей и колебания фактических отметок относительно проектных. Отклонение блоков от оси и установки по вы­соте допускаются до 10 мм. Установку по высоте контролируют с по­мощью нивелира. По результатам исполнительной съёмки производят выравнивание монтажного горизонта для укладки плит перекрытия над подвалом или техническим подпольем. Устройство монолитных ленточных фундаментов (рис. 42) начи­нается с возведения опалубки. В ней устанавливают арматуру, после чего заполняют ее бетоном до необходимой отметки. Внутренние грани опалубки совпадают с гранями фундамента.

Рис. 42. Опалубка под монолитный ленточный фундамент:

1 – рейки; 2 – нивелир; 3 – обноска; 4 – осевые проволоки;

5 – короб опалубки

Опалубку устанавливают в проектное положение от закреп­ленных на обноске строительных осей с помощью теодолита или отвесов. Контроль высоты выполняют по незатвердевшему бетону нивелиром. Рейку ставят на лист фанеры или жести, чтобы пятка её не тонула в бетоне. Верхний обрез фундамента намечают на опа­лубке гвоздями или краской. Отметку переносят с помощью ниве­лира от ближайшего репера с точностью 3-5 мм. Положение опа­лубки контролируют от разбивочных осей. Ее отклонение от проект­ного положения в плане не должно превышать 5-10 мм.

Вертикальность установки опалубки проверяют отвесом, высот­ное положение – нивелиром.

После заполнения опалубки бетоном его выравнивают деревян­ным бруском. Для точного результата в незатвердевший бетон вби­вают металлические штыри, фиксируя их верх на проектной отметке. В такой бетон можно закладывать металлические пластины (скобы) для фиксации на них осей и отметок. Выполнение этой операции с внутренней стороны фундамента особенно необходимо, если в дальнейшем в подвальной части будет устанавливаться технологическое оборудование.

Опалубку для монолитного фундамента под колонны устраи­вают из коробов, которые в плановое положение устанавливают по рискам на их ребрах или по рейкам. Для этого на верхних кромках щитов намечают середину короба и поверх него прибивают рейки. Грани реек должны располагаться по осям короба. С проволок, натянутых по осям колонны над котлованом, опускают отвесы и двигают короб до тех пор, пока обе риски или прибитые к коробу рейки не коснутся шнура отвесов. В этом положении короб прочно закрепляют. Короб фундамента под сборную колонну обычно бетонируют не до проектной отметки, а несколько ниже, чтобы в последующем можно было произвести подливку и выравнивание бетона под проектную отметку, нанесенную на опалубку. По окончании бетонирования с помощью теодолита на верхнюю плос­кость фундамента наносят продольные и поперечные оси колонн, отмечая их рисками на бетоне или на заранее заложенных металлических скобах или пластинах. Затем производят высотную исполнительную съёмку фундаментов. Рейку располагают по углам прямоугольника фундамента и в его центре.

Железобетонные колонны устанавливают на фундамент стакан­ного типа. Плиты под стаканы укладывают по осям на обноске. Правильность установки плит проверяют теодолитом, а по высо­те – нивелиром. Проверку горизонтальности основания выполняют с помощью нивелира или строительного уровня, планировку осно­вания проверяют с помощью рейки, укладываемой на основания в различных направлениях. При устройстве стакана бетонирование его дна не доводят до проектной отметки на 2-3 см с тем, чтобы после нивелирования заполнить днище цементным раствором до нужной отметки. Дно углублений фундаментов (стаканов) ниве­лируют по всем углам и посередине. По насечкам на фундаментах проверяют расстояние между осями, определяют их смещения и расстояние от осей до стенок стаканов фундаментов.

Дополнительной работой при возведении фундамента под металлические колонны является установка анкерных болтов с помощью специальных кондукторов, прочно прикрепленных к опалубке фундамента (рис. 43).

Рис. 43. Схема установки анкерных болтов:

а – под металлические колонны; 6 – контроль анкерных болтов по

высоте; 1 – шаблон; 2 – анкерные болты с гайками; 3 – крепление болтов

снизу; 4 – доска шаблона; 5 – металлическая линейка

Рис. 44. Подготовка фундамента для монтажа стальных колонн

а – до проектной отметки; б – с последующей подливкой бетона;

1 – швеллеры; 2 – проектная плоскость; 3 – анкерные болты; 4 – якорь анкерного болта;

5 – подливка бетона, выполняемая после установки колонны

Для точной установки анкерных болтов на каждую типичную группу анкерных устройств изготовляют особый шаблон. Простейший шаблон под колонны с небольшой нагрузкой можно изготовить из прочных деревянных досок, неподвижно скрепленных между со­бой и с опалубкой. Под колонны со значительной нагрузкой вместо деревянных шаблонов изготовляют стальные.

Отверстия для анкерных болтов шаблона не должны отличаться в плане от отверстий на башмаке колонны. На шаблонах прочер­чивают оси, соответствующие осям на опалубке. Оси шаблонов и опалубки должны совмещаться.

Высотную установку болтов до проектной отметки производят при помощи нивелирования. Приблизительно установленные болты нивелируют от исходного репера. Затем при помощи милли­метровой линейки определяют разность между проектной и факти­ческой отметками. Отклонения в плане и по высоте анкерных болтов от их проектного положения не должны превышать 5 мм. После окончательной установки болтов их закрепляют между собой сваркой кусками арматуры и бетонируют фундамент.

После затвердения бетона шаблон снимают, болты нивелируют, а по полученным отметкам у их основания в полузатвердевший бетон вбивают на проектную отметку гвозди, по которым произ­водят затирку поверхности опирания башмака на колонны. Изме­рения по высоте при установке гвоздей выполняют металлической линейкой.

Затем производят контрольную съемку. Её выполняют теодо­литом, который устанавливают на створных знаках двух взаимно перпендикулярных осей. По вертикальной нити теодолита берут отсчет на металлической линейке с миллиметровыми делениями, прикладываемой к центру анкерного болта.

Свайные фундаменты сооружают в соответствии с планом осей и свайного поля. Сваи располагают в один или несколько рядов или объединяют в группы – кусты.

Центры свай размечают от закрепленных основных осей с по­мощью теодолита и рулетки или от осевых проволок. Теодолит устанавливают над створными осевыми знаками, ориентируют по створу осей и по этому направлению откладывают проектные рас­стояния до центров свай. Центры свай можно определять с помо­щью отвесов, подвешенных на пересечении осевых проволок.

При кустовом расположении свай описанным способом намечают центр куста и от него разбивают центры свай. Детальную разбивку удобно производить от центральных точек специальным шаблоном, если размеры куста не превышают 3 м. Невысокая точность разбивки свайных полей в плане (порядка 0,2 от сечения сваи) позволяет устанавливать шаблон по осям на глаз по закрепленным на нем целикам.

Для свай, расположенных не на осях и удаленных от центр а куста, их положение от осей определяют способом перпендикуляров с помощью рулетки и экера.

Для контроля за величиной погружения каждую сваю размечают на метры в направлении от острия к оголовку, а буквами ПГ отмечают проектную глубину погружения свай. Вертикальность погружения сваи обеспечивают установкой направляющей стрелы копровой установки в отвесное положение. При использовании вибрационных копровых погружателей отвесность направляющей стрелы проверяют теодолитами, а при использовании копров с молотами и вдавливающих погружателей – тяжелыми отвесами.

Если в процессе погружения замечают отклонение свай от вертикального положения, то работу приостанавливают для выправ­ления положения стрелы и сваи.

По окончании забивки свай на их оголовки выносят отметки срезки свай под оголовники и ростверки. После срезки свай вы­полняют исполнительную съемку с определением отклонений цент­ров верха свай от проектного положения и их отметок. В случаях, когда положение забитых свай отличается от нормативного (свы­ше 0,2 от сечения сваи), вбивают дублирующие сваи.

Ростверки на свайных фундаментах, на которые опираются несущие конструкции, сооружают сборными или монолитными. В обоих случаях осуществляют контроль за горизонтальностью верхней поверхности ростверка.

Свайные основания. Места забивки свай определяют от точек пересечения осей. Оси, закрепленные вне контура котлована, перено­сят сначала на верхнюю бровку, а затем на его дно. Последователь­ность разбивки мест погружения свай зависит от типа свайных полей, принятых схем погружения свай, направлений движения копровых установок (установка для забивки или погружения свай).

При однорядном расположении свай (рис. 45, а) на дно кот­лована переносят все основные (габаритные) оси (А, В, 1, X и т. д.). Промежуточные оси разбивают между габаритными на дне кот­лована и выбирают таким образом, чтобы расстояние между ними было не более длины применяемой рулетки. Габаритные и проме­жуточные оси закрепляют на строительных скамейках 2. .

Рис. 45. Разбивка мест погружения свай при однорядном расположении (а)

и строительная скамейка (б):

1 точка закрепления оси на бровке котлована, 2строительные скамейки, 3 -знаки закреп­ления створов осей, 4места погружения свай, 5 – вертикальная и горизонтальная штанги, 6 – подвижная марка

Между подвижными марками б скамеек (рис. 45, б), установленными в створах одноименных осей, натягивают шнур-причалку (леску) и на дно котлована переносят точки пересечения продольных и по­перечных осей здания. Точки пересечения маркируют на верхнем торце кола, забиваемого в уровень с землей. В створе одной из осей натягивают рулетку и при расположении свай на оси по проектным расстояниям между сваями забивают колья, фиксирующие места 4 их погружения. При расположении свай вне створов осей на расстоянии не более 4 м места погружения свай разбивают, откладывая от натянутой по створу оси рулетки проектные расстояния между сваями. В получен­ных точках «на глаз» восставляют перпендикуляры и второй рулет­кой определяют места погружения свай.

При кустовом расположении свай последовательность разбивки несколько изменяется. На дне котлована после закрепления основ­ных осей на строительных скамейках определяют центры кустов. Расстояния отмеряют двумя рулетками от створа, образованного леской. Длинномерную рулетку натягивают по одной оси между подвижными марками строительных скамеек. По маркам другой оси натягивают леску. На пересечении рулетки и лески определяют центр куста. Сохраняя направление створов осей, с помощью второй рулетки или метра определяют местоположение каждой сваи в кусте.

При расположении свай на расстоянии более 4 м от осейпарал­лельно вынесенным в натуру осям разбивают линии со смещением от створов осей на величину, равную расстоянию от сваи до пред­варительно вынесенных осей. Места погружения свай определяют как при однорядном и кустовом расположении.

Для контроля за глубиной погружения на каждой свае от острия к оголовку наносят деления через 1 м. Метровые отрезки маркиру­ют яркими рисками с оцифровкой метров, а проектную глубину погружения – буквами ПГ.

Вертикальность погружения сваи обеспечивается установкой на­правляющей стрелы копровой установки в отвесное положение. При использовании безрельсовых копров на базе тракторов и гу­сеничных кранов грунт планируют под одну отметку. Головки рельсов для рельсовых копров выводят на одинаковые отметки. Отвесность направляющей стрелы вибрационных копровых погружателей проверяют теодолитами, а копров с молотами и вдавливающих погружателей – тяжелыми отвесами. Масса отвеса (в любом случае больше 5 кг) зависит от длины погружаемых свай и силы ветра. Если при погружении свая отклоняется от вертикального положения, работу приостанавливают и выправляют положение стрелы и сваи.

На оголовки установленных свай выносят проектную отметку их срубки (срезки). После срезки оголовков выполняют исполнитель­ную съемку положения свай в плане. Съемку производят от створов линий, параллельно смещенных от осей. Эти створы полу­чают перемещением подвижной марки по перекладине строительной скамейки на величину, равную диаметру сваи плюс 100 мм. При расположении свай вне створов осей съемку производят непосредст­венно от створов осей. Если измерения выполняют до граней свай, го смещение их центров вычисляют следующим образом.

Рис. 46. Исполнительная съемка свайного поля

Например, проектная привязка центра сваи к оси 1 (рис. 46) равна 1250 мм, 1 к оси Б – 265 мм. Смещение оголовка сваи от проектного положения вдоль оси Б вычисляют по результатам измерений: 1250 – (1436 + 1040)/2 = 12 мм; 1250 – (1448 + 1047)/2 = 2,5 мм. Среднее смещение (12 + 2,5)/2 = 7 мм, а вдоль оси 1 по обеим сторонам сваи смещение будет равно 265 – (265 + 65)/2 = 0 мм.

Цифрами на схеме исполнительной съемки обозначают величину смещения оголовка сваи от проектного положения. Место написания цифры показывает направление смещения.

Отклонения при погружении свай не должны превышать 0,2…0,4 величины стороны или диа­метра сваи.

Теодолит устанавливают над ство­ром 7 оси и приводят в ра­бочее положение. Ориенти­руют трубу вдоль оси 1. При расположении свай на створах осей трубу наводят последовательно на сваи, расположенные не реже чем через 3 м, и на оголовках карандашом отмечают створ оси. При расположе­нии свай вне створов осей на расстоянии не более 4 м к оголовкам свай, расположенных также не реже чем через 3 м вдоль створов, горизон­тально прикладывают нивелирную рейку 3.

Рис. 47. Перенесение осей на сваи:

1 – знак закрепления створа оси, 2 – визирные лучи, 3 – рейка, 4 – грань сваи, 5 – теодолит, 6 – кол, 7 – створ оси

Перпендикулярность рейки к створу оси и ее горизонтальность определяют «на глаз». Пятку рейки с отсчетом 0 прислоняют к грани сваи, перпендикуляр­ной створу. Горизонтальным перемещением рейки в биссектор сет­ки нитей трубы теодолита вводят отсчет а. Величина отсчета а по рейке равна проектной привязке сваи к оси.

Горизонтальность установки рейки и ее перпендикулярность к створу наблюдатель проверяет по сетке нитей зрительной трубы. При этом рейку прикладывают к оголовку (узел II) под углом 45° к отвесной плоскости, проходящей через грань 4сваи. На сваи переносят все оси, проходящие по габариту здания, а также про­дольные и поперечные оси, которые расположены на расстоянии, равном длине применяемой рулетки или меньшем.

При устройстве монолитных фундаментов с использованием свайного основания разбивка состоит в разметке на оголовках свай продольных и поперечных осей зданий.

Оси переносят на сваи последовательно со знаков 1закрепления их створов 4на бровку котлована (узел 1). Створы осей на бровке котлована закрепляют на верхнем торце деревянных кольев 6диаметром 10 см, длиной 25 см. Колья забивают не ближе 1 м от верхней бровки котлована. Створ 7 осей маркируют (карандашом или другими маркировочными средствами). Затем теодолит устана­вливают последовательно над перенесенными точками и ориентиру­ют его трубу вдоль створов одноименных осей.

По описанной методике на сваи переносят все габаритные оси, а также продольные и поперечные оси, расположенные на расстоя­нии, равном длине применяемой рулетки или меньшем.

Далее на оголовках свай размечают все продольные и поперечные оси. При расположении свай на расстоянии более 4 м от створа осей в натуру переносят линии, параллельные осям, со смещением от осей на величину, равную расстоянию сваи от оси плюс 200…50 мм. Оси на сваях размечают карандашными черточками.

Арматуру каркасов и опалубку размечают в плане от осей, вынесенных на оголовках свай. Для этого геометрическим нивелированием переносят отметки по высоте на оголовки сван Для последующего бетонирования на внутреннюю грань опалубка после ее установки и закрепления выносят риски 3 отметок верха бетонирования и контрольные отметки, отстоящие от отметок бето­нирования на 100 мм. Их подписывают +0,1 м.

Правильность установки опалубки проверяют, измеряя расстоя­ния от осевых рисок на оголовках свай до внутренней грани опалуб­ки рейкой (метром) 2и определяя толщину защитного слоя 5 бето­на. Вертикальность опалубки контролируют отвесами по внешним граням, а величину защитного слоя бетона в нижнем сечении прове­ряют «на глаз».

При устройстве фундаментов в скользящей опалубке кроме ра­нее описанных разбивочных работ выполняют выверку опалубки. Для этого стенки опалубки устанавливают с наклоном, обеспечива­ющим увеличение расстояния между ними книзу (конусность в пределах 10…14 мм, если другая конусность не установлена проек­том). Наклон стенок проверяют по отвесу. Дополнительно также находят расстояние между внутренними поверхностями обшивки стенок, которое определяют посередине их высоты (это расстояние равно проектной толщине стены).

За установленной опалубкой в процессе бетонирования ведут непрерывные наблюдения. Если опалубка деформируется или сме­щается, бетонирование приостанавливают и элементы опалубки возвращают в проектное положение. При этом измерения выполня­ют так же, как и при установке опалубки.

По окончании бетонирования проводят исполнительную съемку фундаментов в плане и по высоте. Для съемки в плане на верхние и боковые грани фундаментов вновь переносят оси. От перенесен­ных осей делают измерения и по разности между измеренными и проектными расстояниями определяют их отклонения.

Пример записи результатов исполнительной съемки монолит­ных фундаментов приведен на рис. 49. Цифры со знаком плюс или минус показывают величину отклонения отметок верха или низа фундаментов от проектных отметок (плюс – превышение в сравне­нии с проектной, минус – занижение). Цифры без знаков обознача­ют величину расширения или заужение фундаментов; при этом, если цифра написана с внутренней стороны контура фундамента, то он заужен, если с внешней стороны контура, то фундамент расширен.

Рис. 48. Разбивка осей и отметок для установки арматуры и выверки опалубки

(арматура условно не показана):

Сборные фундаменты. Основания под фундаменты проверяют по высоте нивелированием. При глубине котлована до 3 м отметки на его дно переносят непосредственно с бровки. При этом заднюю рейку устанавливают на один из реперов, а переднюю – на стойку строительной скамейки на дне котлована или на закрепленный кол. Нивелир устанавливают очень низко так, чтобы визирная ось рас­полагалась на высоте не более 1,2 м от поверхности земли. При глубине котлована более 3 м отметки переносят на его дно в неско­лько приемов. Нивелирный ход прокладывают по трассе выезда автомашин со дна котлована (по пандусу), а при его отсутствии для установки рейки используют откос.

Рис. 49. Исполнительная съемка фундаментов

Отметки на дне котлована фиксируют на временных реперах, закладываемых не менее двух на захватку строительства. Отметки оснований фундамен­тов определяют для каждого фундамента в нескольких местах. Отдельные сборные фундаменты разбива­ют таким образом (рис. 50). На дно кот­лована выносят оси под установку угловых и маячных фундамент­ных блоков или подушек. Створы осей зда­ния последовательно переносят на верхнюю бровку (скамейку 3), а затем и на дно котлована. На дно котлована с помощью теодолита 1 переносят все габаритные продольные и поперечные оси, а также оси, проходящие по захваткам монтажа или очередям строительных работ. Правиль­ность перенесения осей контролируют, измеряя длину диагоналей.

Рис. 50. Перенесение осей на фундаментные блоки:

1- теодолит, 2 – знак закрепления створа оси, 3 – строительные скамейки,

4,6 рулетки, 5 – шнур-причалка, 7 – подвижная марка

Угловые и маячные фундаментные блоки можно устанавливать не перенося оси на дно котлована и используя створ осей на верхней бровке или строительные скамейки. В этом случае укладываемые фундаменты ориентируют двумя теодолитами, а промежуточные фундаментные блоки, откладывая между ними проектные расстояния рулеткой 4. Если на фундаменты устанавливают башмаки под колонны или фундаменты монтируют в несколько рядов по высоте, оси разбивают, используя как основание первый ряд уложенных фундаментов. При этом все разметки створов осей и линий их пересечений маркируют.

Если угловые и промежуточные блоки установлены по теодоли­ту и нивелиру, то отпадает необходимость в разбивке осей на строительных скамейках. В этом случае используют шнур-причалку 5, которую натягивают по строительным скамейкам 3, угловым я маячным фундаментам на расстоянии 20. ..30 мм (до грани мон­тируемого фундамента).

До монтажа фундаментов на их гранях размечают с помощью метра установочные риски. При симметричной привязке фунда­ментов к осям установочную риску наносят на середине фун­дамента, при несимметричной привязке установочные риски на­носят, отмеряя величины привязок от одних и тех же ребер на всех фундаментах.

При монтаже башмаков под колонны (рис. 51) ориентир­ные риски 1 наносят, исходя из размеров отверстий стаканов. Отверстие размечают в соответствии с привязкой к нему или осям колонны. С помощью линейки, лески и отвеса эту разметку перено­сят на наружные грани в месте контакта установленного фундамен­та и монтируемого башмака. Ориентирные риски 3 на фундаментах и установочные 2 на башмаках совмещают на глаз.

Рис. 51. Совмещение рисок при монтаже фундамента под колонну:

1,3- ориентирные риски, 2 – установочные риски

Высотные отметки при монтаже колонн в стаканы фундаментов проверяют геометрическим нивелированием и выравнивают, подкладывая калиброванные прокладки и устанавливая закладные фик­сирующие устройства. Прокладки калибруют по толщине по дан­ным высотной исполнительной съемки.

Ленточные сборные фундаменты разбивают так же, как а от дельные. Для фиксации положения осей можно использовать монтажную проволоку 1 (рис. 52), натянутую между строительными скамейками 2.В этом случае перенос осей в котлован осуществляется с помощью отвесов 3.Таким образом устанавливают угловые и маячные фундаменты.

Рис. 52. Схема разбивки ленточных сборных фундаментов

Промежуточные фундаменты устраивают между угловыми и маячными с помощью шнура-причалки. Если фундаменты монтируют в несколько рядов по высоте, то последующую разбивку осей и вынос отметок производят, используя как основание первый ряд уложенных фундаментов.

По окончании возведения сборных фундаментов выполняют ис­полнительную съемку. Для этого на все элементы фундаментов вновь переносят оси. При исполнительной съемке башмаков под колонны по высоте отметки определяют по дну стаканов.

При устройстве фундамента подрядной строительной организацией качество возведенного фундамента оформляется актом, подписанным представителями строительной организации и технического надзора заказчика или самим застройщиком.

К акту прилагается составленная строительной организацией исполнительная схема. Исполнительная схема составляется на основании исполнительной геодезической съемки конструкций фундамента, в процессе которой определяются фактическое плановое и высотное положение, а также вертикальность конструктивных элементов фундамента и его размеры или отклонения от проектных размеров. Отдельно должны быть представлены исполнительные чертежи подземных инженерных сетей с привязкой ввода в дом канализации, водопровода и др.

Контроль положения конструкций фундамента в плане и его геометрические параметры выполняют непосредственно измерением расстояний стальной рулеткой. Контроль высотного положения опорных плоскостей (горизонтальность верхнего среза фундамента) выполняют геометрическим нивелированием. Перпендикулярность продольных и поперечных осей (стен) фундамента определяют теодолитом. Вертикальность стен (столбов) фундамента выверяют по отвесу.

Рис. 53. Геодезическая исполнительная схема фундамента:
Пояснения: 1 – цифра в кружке указывает порядковый номер места определения отметки маяка; 2 – цифра со знаком “минус” показывает толщину выравнивающего слоя раствора; Толщину раствора между точками определяют интерполяцией

Исполнительная схема представляет собой план фундамента (рис. 53), на который наносят его фактические размеры и отклонения по высоте. По результатам проверки определяют допустимые предельные отклонения (см. СНиП 3.03.01-87, табл. 12). Они не должны превышать следующие величины:

    отклонения стен фундамента от вертикали – 20 мм;

    смещение фундамента от разбивочных осей (рисок) – 12 мм;

    отклонения отметок маяков относительно монтажного горизонта – ±5 мм.

За отметку монтажного горизонта, как правило, принимают среднее значение величин перенесенных отметок или отметку самой высокой точки (для удобства выравнивания горизонта под одну отметку). Выравнивают поверхность фундамента под монтажный горизонт цементно-песчаным раствором по предварительно установленным маякам, толщина и месторасположение которых перенесены в натуру из исполнительной схемы.

Составление исполнительной схемы фундамента

В случае если строительство фундамента ведет не подрядная строительная фирма, а сам застройщик или наемные рабочие, то исполнительную схему можно выполнить и без применения геодезических инструментов (теодолита и нивелира). Достаточно иметь отвес, строительный уровень, стальную рулетку и водяной уровень (см. рис. 7). Сначала определяют самую высокую точку на поверхности фундамента, которую принимают за условную нулевую отметку монтажного горизонта, затем эту отметку переносят с помощью водяного уровня на другие заранее обозначенные и пронумерованные на плане и фундаменте места. По приставленной к уровню линейке определяют в миллиметрах величину (толщину раствора маяка) для выравнивания монтажного горизонта. Маячки для выравнивания монтажного горизонта можно устанавливать сразу по ходу работы с водяным уровнем. Для этого уложенный раствор выравнивают мастерком до совмещения с уровнем воды водяного уровня.

Геометрические размеры фундамента измеряют рулеткой, прямоугольность – измерениями по диагонали, а вертикальность – по отвесу. Горизонтальность выравнивающего слоя раствора, уложенного по маякам, определяют строительным уровнем. Месторасположение ввода в дом подземных инженерных сетей отмечают на чертеже (разрезе фундамента), определяя точки ввода по двум перпендикулярным засечкам расстоянием от верха фундамента, углы дома, дверного проема и т. д.

© ООО “СтройИнформ”

End IP address

Sign in | English | Terms of Use

Message not found

English-Russian forum   EnglishGermanFrenchSpanishItalianDutchEstonianLatvianAfrikaansEsperantoKalmyk ⚡Forum rules

✎ New thread Name Date
5 112  юридический перевод  anasr1997  23.09.2022  15:39
138  Ошибки в словаре  | 1 2 3 all 4uzhoj  11.08.2022  18:11
4 88  web pressure vessels  drifting_along  23.09.2022  13:46
663 25015  Проблемы в работе нового сайта  | 1 2 3 4 5 6 7 8 9 10 11 12 13 14 all 4uzhoj  15.05.2019  11:05
18 786  Феерический пипец разг.  Ldashster  20.09.2022  21:57
509  Одна вкладка на все языки  tk2910  19.09.2022  12:09
28 633  should + have to  DEniZZrus  16.09.2022  10:52
7 441  Ошибка 502  Баян  10.09.2022  10:34
18 271  Резервное поле  lunolikaya  19.09.2022  14:19
134  flat head pipe cap ASME  drifting_along  19.09.2022  11:04
21 487  Нотар. надпись США, Нью-Йорк  Лиза91  12.09.2022  23:36
6 235  whose sizing case is external fire  lavazza  15.09.2022  21:53
3 196  MSDS  Alexander Orlov  17.09.2022  19:39
199  офицер военного управления тактического уровня  harassmenko  16.09.2022  16:10
24 625  Пролюбить  Val61  14.09.2022  18:15
18 382  Beatus page в Псалтири  Perujina  3.09.2022  15:47
2 191  сотаинник  highanger  15.09.2022  8:09
92  After the tuning is determined, a review of Lambda should include the 10 times rule  LinGV  14.09.2022  11:35
2 168  Наименования спринцовок/клизм для специфических медицинских операций термины  Plavunez  8.09.2022  16:29
54 2553  Аналог Традоса?  | 1 2 all redbishop  2.06.2022  14:12
7 192  head-to-head with original versus improved assay  ignoila  10. 09.2022  8:10
10 1100  Офф: непорядочный коллега  EnglishAbeille  6.09.2022  11:34
26 667  it’s all about doing your work early  | 1 2 all koronid  8.09.2022  20:48
4 219  Сuddlefish play live at the hawthorne  Brassky  11.09.2022  23:27
2 117  video content-based enhanced creative exploration delivery strategies  lavazza  11. 09.2022  15:53
8 679  Мультитран?  Frina  9.09.2022  14:32



Pages 1 2 3 4 5 6 7 8 9 10  >>   all pages

Get short URL



Высотные отметки фундамента. Геодезическая разбивка фундамента

Фундаменты под тяжелое оборудование состоят из подошвы, которая передает давление веса оборудования и самого фундамента на грунт, а также собственно фундамента и закладных частей для крепления машины. Размеры подошвы зависят от веса оборудования и характера работы машины, а также свойств грунта. Конструкторы проектной организации, разрабатывающей строительные чертежи, определяют глубину заложения фундамента и размеры подошвы, рассчитывают фундамент на прочность, определяют марки бетона, из которого должен сооружаться данный фундамент, и предусматривают все необходимые закладные части и отверстия для трубопроводов электрокабелей и т. п.

Очень важно проверить размеры фундамента. Перед началом монтажа строители должны передать исполнительную схему фундамента. Исполнительная схема – это чертеж фундамента, на котором рядом с проектными размерами показаны фактически выполненные, или, как их называют, исполнительные размеры. Квалифицированный монтажник и бригадир должны уметь разбираться в исполнительных схемах.

Проведем разбор исполнительной схемы простого фундамента (фиг. 10). Фундамент предназначен для установки насоса и электрического двигателя, при этом основание двигателя расположено выше основания насоса. На схеме обозначены проектные размеры фундамента (показаны только те размеры, которые имеют значение для монтажа) и фактические. Чтобы их можно было различать и сравнивать, фактические размеры пишутся над проектными и обводятся прямоугольной рамкой. Для монтажника важно установить по исполнительной схеме высотные отметки верхней части фундамента и положение болтов. В некоторых случаях, особенно при монтаже сложных машин, требуется знать и другие размеры фундамента.

Фиг. 10. Исполнительная схема фундамента под насос с двигателем.

Высотной отметкой называют высоту какой-нибудь точки в сравнении с условной плоскостью, высота которой принимается равной нулю. В заводских цехах за нулевую отметку обычно принимают уровень пола нижнего этажа. В разбираемом примере уровень пола также принят за нулевую отметку, и все остальные отметки сравниваются с ним.

На фиг. 10 видно, что подошва насоса должна располагаться на уровне пола, т. е. на нулевой отметке, а поверхность фундамента опущена на 30 мм, чтобы оставить место для подливки. Следовательно, верхняя плоскость левой части фундамента должна иметь отметку -30. При монтаже насос нужно устанавливать на подкладки толщиной 30 мм, чтобы он занял проектное положение.

Чтобы не затемнять схему, на самом чертеже проставляют только фактические линейные размеры (длину, ширину, расстояние между болтами и т. д.), а точки измерения высотных отметок обозначают цифрами и выносят в отдельную таблицу.

Рассмотрим, например, высотную отметку левой части, измеренную в точке 5. Из таблицы мы узнаем, что фактическая отметка этой точки составляет -38 мм, т. е. фундамент «занижен» против проекта на 8 мм. Это нужно учесть и, чтобы правильно установить насос, подложить под него подкладки толщиной не 30 мм, а 38 мм.

В таком порядке производится рассмотрение всей схемы. В данном примере почти все размеры отклоняют от проектных в пределах, дозволенных допусками. Сомнение вызывает только высотная отметка болта 9. По-видимому, из-за небрежной установки при бетонировании болт оказался ниже, чем нужно, на 12 мм. Это может привести к тому, что при полной затяжке резьба болта не выйдет за верхний торец гайки.

Для примера был взят очень простой фундамент. Схемы сложных фундаментов составляются и изучаются в такой же последовательности. К изучению любой схемы, сложной или простой, нужно отнестись весьма внимательно, это заранее предупредит возможные ошибки. Чтобы монтажник мог сознательно подходить к рассмотрению исполнительной схемы, нужно знать допускаемые отклонения размеров фундамента, при которых не возникает никаких осложнений в монтаже. В табл. 2 указаны допуски на приемку фундаментов под монтаж оборудования.

Таблица 2. Допуски на приемку фундаментов под монтаж оборудования
Проверяемый размер и характер отклонения Допускаемое отклонение от размеров чертежа, мм
По бетонному фундаменту:
основные размеры (длина, ширина и т. п.) ±30
размеры выемок, выступов и внутренних полостей +20
-10
отметки выемок, выступов и внутренних полостей ±10
отметки верхних поверхностей фундамента, связанных с машиной +5
-10
По фундаментным болтам: При диаметре болтов до 50 51 – 100 св. 100
по высоте ±5 ±8 ±10
по осям ±3 ±5 ±5
по отклонению от вертикального положения, мм на 1 пог. м 1 1 1
По разбивке осей (точность керновки плашек) ±1,0
По высотным отметкам реперов ±0,5

Одной из основополагающих работ при строительстве коттеджа или загородного дома является геодезическое сопровождение строительства. Геодезические работы выполняются, начиная от вертикальной планировки территории и до последнего листа внешней обшивки строения. А пренебречь геодезической разбивкой фундамента – непоправимая ошибка, которая может стоить очень дорого.

Многие из нас, кто занялся таким ответственным делом как постройка собственного дома или коттеджа порой пренебрегают геодезическими услугами и грамотным сопровождением строительства. И дело здесь не в том, самостоятельное ли это строительство собственными силами, или заказ у компании, специализирующейся на возведении коттеджей, услуг по выполнению строительно-монтажных работ.

И тот и другой вариант предусматривает экономию на необязательных (как многим кажется) геодезических измерениях, удел которых имеет место на различных ГРЭС, АЭС, ТЭЦ и прочих производственных ответственных сооружениях. И здесь кроется самая главная ошибка. Строим-то мы для себя и для наших клиентов, которые обязательно должны остаться довольны выполненным заказом, а значит не иметь проблем в ходе дальнейшей эксплуатации своего жилища.

Фундамент начинается с земли

Основой и самой дорогостоящей частью строительства является фундамент коттеджа, в который нужно вложить немало сил. Хорошей страховкой качества выполненных работ является геодезическая разбивка фундамента, правильно закрепленная на территории будущей постройки.

Геодезические работы при возведении фундамента здания делятся на несколько этапов:

  1. Выравнивание песчаного основания.
  2. Предварительная разбивка границ фундамента.
  3. Контроль установки опалубки.
  4. Планово-высотный контроль бетонных работ.

Выравнивание песчаного основания. Что посеешь, то и пожнешь.

Логично, что не подготовив должным образом основание, мы не получим качественной заливки фундамента, отвечающей по толщине поперечного сечения и прочим параметрам основным требованиям таблицы 5. 12 СП 70.13330.2012. Поэтому вооружившись штативом, установленным в рабочее положение, нивелиром, прикрученным к штативу становым винтом и рейкой, выравниваем основание под фундамент.

Важный совет! Обязательно любое геодезическое оборудование должно пройти поверку в специально аттестованном центре поверки средств измерений, что подтверждается свидетельством об успешном прохождении метрологической аттестации, выданным одной из многочисленных организаций, имеющих в своем арсенале необходимое прецизионное оборудование для поверки.

Поочередно ставя рейку на песок в границах будущего фундамента, берем отсчеты по рейке с точностью до 1 мм. Благо, увеличение зрительной трубы большинства нивелиров 30 крат, и увидеть даже на большом расстоянии каждый штрих рейки не составит труда. То место, где отсчет был самым наибольшим и будет самой низкой точкой поверхности, относительно которой нужно выровнять песчаное основание.

Важный совет! Если в проектной или рабочей документации постройки указана отметка верха песчаного основания и координаты границ фундамента, привязанные к местной системе координат и высот, то необходимо получить в Федеральной службе государственной регистрации, кадастра и картографии (Росреестре) координаты и высоты ближайших (относительно стройки) геодезических знаков (реперов). Причем необходимо не менее трех таких реперов для правильного расположения будущего здания на местности.

Контролем правильности выполненной работы будет один и тот же отсчет по рейке в любом месте песчаного основания. Это означает, что поверхность горизонтальна. После того, как основание фундамента выровнено и по точности работ соответствует основным геометрическим параметрам таблицы 6.3 СП 45.13330.2012 можно приступать к следующему этапу работ.

Предварительная разбивка границ фундамента. Смотри не промажь!

Столбчатый, свайный или более распространенные для коттеджей сплошной монолитный и ленточный фундаменты заложены проектом – не столь важно. Любой фундамент имеет свои характерные поворотные точки или радиальные изгибы, которые необходимо закрепить на местности. В этой работе нам поможет тахеометр – геодезический прибор, позволяющий выносить в натуру как проектные высоты, так (в отличие от нивелира) и проектные координаты.

Установив в рабочее положение и осуществив привязку тахеометра способом обратной засечки (если необходимо вынести в натуру фундамент в местной системе координат и высот) нужно установить минивеху (обычно идет в комплекте с прибором) в предполагаемое место любого угла фундамента, и взять отсчет. Плановые координаты и высота, отображаемые на дисплее прибора подскажут вам, в каком направлении перемещать минивеху для нахождения точного положения одного из углов фундамента.

Важный совет! Минивеха, в отличие от большой вехи с массивным отражателем, позволит добиться необходимой точности работ по выносу в натуру любых точек, т.к. имеет свойство гибкой регулировки по высоте. В местах, где ландшафт выровнен, высота минивехи может составлять несколько сантиметров, что значительно уменьшит ошибку отклонения отражателя минивехи от вертикального положения и увеличит точность геодезической разбивки любого фундамента.

Таким же образом можно найти положение всех углов фундамента, а в случае присутствия радиальных (полукруглых вставок) следует выполнить следующие процедуры:

  1. вынести в натуру центр окружности полукруглой вставки;
  2. разместить в этом месте нулевой штрих рулетки и растянуть рулетку на расстояние, равное радиусу полуокружности фундамента;
  3. пройти с необходимой частотой от начала до конца радиальной вставки и закрепить эти места кольями.

В дальнейшем, имея такую подробную разбивку полукруглой части фундамента можно добиться точной установки опалубки, а также эстетической красоты залитого сложного сектора фундамента! Результатом данного этапа работ является забитая в песчаную подготовку арматура небольшого диаметра, вертикально стоящая относительно земли.

Контроль установки опалубки – семь раз отмерь…

При устройстве опалубки необходимо следить за её вертикальностью относительно земли. Если высота фундамента 500 или более миллиметров, то не исключен наклон опалубки, а значит и ошибка планового положения верха фундамента и, что наиболее опасно, уменьшение прочности опалубки. При заливке, не закрепленная должным образом и находящаяся даже под небольшим наклоном опалубка, вполне может развалиться и сорвать производство бетонных работ.

Поэтому контроль вертикальности опалубки обычным строительным уровнем может значительно экономить и деньги и нервы. Прикладывая уровень поперек установленной опалубочной доски можно сразу, в процессе монтажа, выровнять опалубку. Особенно необходимо обратить внимание на совмещение углов опалубки с забитыми арматурами, (установленные на предыдущем этапе) обозначающими углы поворота фундамента, а также прямолинейность опалубки по каждой её стороне.

После монтажа опалубки таким же способом, что и предыдущей операции, проверяем углы поворота фундамента с помощью тахеометра на соответствие проектному положению, но уже ставя минивеху на верх опалубочной доски. При качественно выполненной работе удобно, видя жестко закрепленные границы фундамента, раскладывать арматуру и вязать каркас.

Планово-высотный контроль бетонных работ. Поехали!

Этот этап финишный и является показателем качества выполненных предыдущих этапов работ. И здесь необходим геодезист!

Перед заливкой необходимо с помощью нивелира, либо тахеометра установить высотные маяки, которые будут показывать уровень заливки бетона. Предпочтительней и гораздо удобнее делать эту работу тахеометром и вот почему. Во многих современных тахеометрах есть лазерный визир, включая который можно видеть точку наведения не смотря в зрительную трубу. Достаточно только навести на необходимую сторону опалубки лазерную точку, и взять отсчет.

Высота, которая высветится на дисплее, подскажет, вверх или вниз переместить наводящими винтами прибора лазерное пятно. Найдя необходимую проектную высоту, можно в место лазерного пятна забить гвоздь или провести черту водостойким маркером. Что касается центра фундамента, то здесь можно к основному арматурному каркасу привязать короткие стержни, расположив их так, чтобы верх стержня находился на уровне заливки. Это будет хорошим ориентиром для бригады, производящей бетонные работы.

Но наиболее уверенной и качественной будет работа геодезиста во время заливки. При разравнивании бетона правилом, геодезист может бесконтактным способом (наведением лазерного указателя тахеометра непосредственно на жидкий бетон) контролировать только что выровненный бетон и давать ценные указания по отклонению от проектной высоты тех или иных участков фундамента.

1. Значение правильной разметки фундамента

В строительстве разметкой фундамента под дом называют перенос размеров и осей спроектированной конструкции с чертежа на место строительства.

При неправильно размеченном фундаменте его стены будут образовывать не прямоугольник, а ромб или трапецию. На глаз это может быть не видно, однако при укладке плит уже первого перекрытия – над подвалом, они могут провалиться или повиснуть одним из углов. Такое положение будет заметно. Гораздо хуже получится, если не хватит площади опоры для плиты, и вместо 150 – 200 мм ее останется 50 или 30 мм. Плита ляжет на место, а потом, после нагрузки стяжкой, половым покрытием, тепло- и звукоизоляцией и их конструктивными элементами, мебелью и жителями она может обломить часть стены и…

Крышу построить без прямых углов тоже проблематично. Установить стропила и смонтировать правильно кровлю, например, уложить черепицу или шифер будет очень трудно или невозможно.

2. Требования к участку. Привязка к местности с учетом данных геодезии (типы грунтов, подземные воды)

Участок для строительства должен быть, по возможности, ровным, освобожденным от деревьев и кустарника. Будет неплохо, если он будет иметь небольшой уклон.

Контуры участка должны иметь четкие, т. е., не сдвигающиеся за все время строительства точки, которые отмечены на плане. Если один из краев участка выходит на «красную линию», то она должна быть отмечена на местности. Можно на этой линии забить несколько кольев.

Если есть возможность, то нужно пробурить несколько скважин для определения особенностей грунтов на площадке, уровня подземных вод и их химического состава.

Если на участке грунтовые воды близко к поверхности и располагаются возле проектного уровня фундамента, то обязательно нужно устроить водоотведение, т. е. дренаж. При этом воду нужно отвести на 0,7 – 1 м от низа фундамента.

3. Инструменты и материалы для разметки

К инструментам для разметки относятся:

  1. Рулетка. Желательно металлическая, длиной не менее 10 м, лучше 20 м. Тканевая легче и немного удобнее, но она провисает и уменьшается точность.
  2. Лазерный нивелир для разметки фундамента, его высоты, горизонтальности и др. работ.
  3. Уровень водяной, он же гибкий уровень или гидроуровень – длинная гибкая трубка с прозрачными стеклянными или пластиковыми визирными трубками на обоих концах, на которых нанесены деления ровно через 1 мм и каждая из них закрыта пробкой. Действует это устройство по закону Паскаля для сообщающихся сосудов. Длина гибкой трубки 12 и более метров. Трубку заполняют водой так, чтобы она находилась примерно посредине визирных трубок.
  4. Тонкая крепкая веревка (шпагат), шнур. Можно использовать тонкую проволоку, но она не очень удобна в работе.
  5. Маркеры, карандаш, бумага, таблица умножения, формулы.
  6. Молоток, гвозди.
  7. Материал для изготовления обносок – деревянные колья – минимум 16 шт. и бруски – 8 шт. Иногда используют 8 шт. П-образных кусков стальной арматуры, которые забивают в землю.

4. Краткое описание лазерного нивелира

Нивелир лазерный – это один из приборов, которые относятся к большой группе измерительных средств.

Основное назначение нивелира – определение разности высот одного места на поверхности относительно другого места и построение плоскостей: вертикальных, горизонтальных и любых промежуточных в виде линии – следа лазерного луча. Кроме того такой прибор может строить точечные проекции – давать точку на поверхности.

Чаще всего используются самовыравнивающиеся перекрестные нивелиры, которые строят две перпендикулярные плоскости – горизонтальную и вертикальную. Их можно повернуть и установить в любом направлении. Горизонтальная плоскость постоянно подстраивается элементами автонивелирования.

Основными характеристиками лазерного нивелирования являются:

  • точность измерения, профессиональные приборы дают погрешность до 3 мм на 10 м, а бытовые до 0,5 мм на дальности 1 метр;
  • дальность измерения: в бытовых до 10 м, профессиональные – 30 м и более;
  • число проектируемых плоскостей – обычно две или более и т. п.

Но нивелир – это, прежде всего измерительный инструмент.

Он хорошо поможет вам, только если вы умеете правильно его использовать.

Взяв его во временное пользование, т. е. в аренду, не ждите, что он будет работать сам.

Если вы не знаете, что такое юстировка – не берите прибор в аренду.

Начиная работу с ним, проверьте точность измерений, не сбиты ли настройки, т. е. проверить все описанные в его паспорте характеристики. Все операции по проверке – в описании к прибору.

На разбивке фундамента нет работ, которые нельзя провести без нивелира. Поэтому обычный водяной уровень, правильно использованный, вполне может его заменить. Хотя лазерный нивелир ускоряет и упрощает работу на стройке.

5. Как устроен ленточный фундамент, его достоинства

Ленточным он называется потому, что имеет вид железобетонных лент, уложенных в траншею, вырытую по контуру здания. Если грунт осыпающийся, глубина заложения большая, а внутри периметра здания много промежуточных стен, для которых тоже нужно строить фундамент, то отрывается котлован, в котором и проводят все фундаментные работы.

Конструктивно ленточный фундамент может быть монолитным или сборно-монолитным. В последнем случае его верхняя часть будет иметь вид монолитного железобетонного пояса, расположенного по всем стенам фундамента, собранного из отдельных блоков.

Проводя частное строительство, траншеи для ленточного фундамента, в целях экономии, можно вырыть вручную. При этом грунт или вывозится, или рассыпается по площадке, поднимая ее уровень.

Глубина заложения ленточного фундамента обычно определяется уровнем промерзания почвы. Для южных районов России он чуть больше метра, в северных районах и в Сибири – 1,5 – 2 и даже более.

Достоинства ленточных фундаментов:

  • простая технология сооружения;
  • возможно заложение цокольного или подвального этажа;
  • строятся на прочных грунтах – каменно-песчаных и глиняных;
  • они достаточно экономичны;
  • параметры – ширина, глубина заложения, количество арматуры и пр. показатели, влияющие на прочность, легко регулируются.

Возвести такое основание под дом можно собственными руками.

6. Разметка осей и углов – вынесение реперов за пределы периметра фундамента

Исходным пунктом всей разметки должна быть точка на местности, которая точно «привязана» к плану участка. Чаще всего это угловая точка, обычно связанная, с так называемой, «красной линией» – границей вашего участка и общественной территории, на которой ни вам, никому другому застройка не разрешена. Пересечение границы вашего и соседнего участка с «красной линией» и даст такую точку. Ограждение вашего участка должно быть расположено внутрь от красной линии.

Обычно дом располагается от этого ограждения и от соседского забора на расстояниях:

  • по санитарно-бытовым нормам, определенным СНиП 30-02-97, п. 6.7: не менее 3 м;
  • по противопожарным нормам СП 42.13330.2011п.7.1: не менее 6 м от окон до стен соседского дома или гаража, бани, сарая и пр., не менее 3 м – от жилого дома до границы соседнего участка.

Поэтому нужно отступить на указанное расстояние или дальше и можно начинать разметку фундамента своими руками.

А. Устанавливается на местности «красная линия». Если хозяин собирается строить дом точно на нормированном расстоянии от «красной линии», то лучше для разметки будущих углов дома пригласить профессионала-землемера. Но чаще всего отступают на 1 – 1,5 м от этих ограничений.

Точная ориентация по сторонам света. Она возможна на большом расстоянии от «красной линии». Но обычно ориентируются на осевую линию улицы или дороги.

Если сделать разметку углов фундамента колышками, забивая их точно в точках будущих углов дома, то при копании траншеи разметочные колышки обязательно попадут в траншею.

Поэтому разметка участка под фундамент начинается с того, что за пределами траншеи или котлована, а точнее – за пределами зоны работы экскаватора, устанавливаются деревянные рамки-опоры. Они называются обносными досками или брусьями, а попросту – обносками. Некоторые «эксперты» называют их «скамеечками». На них натягиваются шнуры или проволока. Места пересечений шнуров дадут нужные точки разметки, но не на грунте, а «висящие» в воздухе. Эти «точки» позднее переносят на грунт или на опалубку.

На верхнем бруске обноски забиваются три или пять гвоздиков-меток:

  • в центре – осевая метка, для оси стены фундамента;
  • справа и слева от осевой – метки ширина стены фундамента;
  • еще дальше – ширина подушки под фундамент.

Шаг 1. Разметка начальной стороны.

Начинаем со стороны, которая ближе к «красной линии».

На 1 – 1,5 м наружу от любого угла забиваем две обноски. Натягиваем осевой шнур. С помощью водяного уровня устанавливаем верхнюю часть брусков обносок на высоте «0». Отступив на 1 – 1,5 м забиваем в землю первый колышек – делаем начальную точку. От нее отвесом «поднимаем» точку на шнур. Отмеряем на шнуре длину стены по осям и делаем на нем метку. Опускаем точку на грунт и забиваем второй колышек. Между колышками – ось первой стены.

Шаг 2. Разметка стороны, перпендикулярной к начальной.

Используя теорему Пифагора и, зная длины сторон фундамента, рассчитываем длину его диагонали (по осям). На обноске перпендикулярной стороны, на осевом гвозде крепим конец шнура и натягиваем его на противоположную обноску. От пересечения с осевым шнуром отмеряем длину по осям второй стороны и делаем на шнуре оси второй стороны отметку. На свободном куске шнура завязываем узлы на длине диагонали по осям. Один узел закрепляем на метке оси третьей стороны и натягиваем второй узел в сторону противоположной обноски второй стороны. Совместив второй узел с меткой на шнуре второй стороны и, натянув шнуры, получим первый прямой угол.

Иной способ построения прямого угла – способ «египетского треугольника». На шнуре первой оси от его пересечения со второй осью отмеряем 4 метра или расстояние, кратное этой величине. На шнуре второй оси отмеряем 3 м или в той же мере кратное расстояние. Делаем на шнурах отметки и замеряем рулеткой между ними расстояние. Оно должно быть 5 м. Передвигая второй шнур относительно точки пересечения с первым, добиваемся точного значения – 5 м. Угол в этом случае будет прямой.

Шаг 3. Проделываем эти операции еще два раза и получаем еще два прямых угла.

Последние действия должны проходить в зоне одной точки – виртуальном угле фундамента, противоположном первому углу. Если все измерения делались аккуратно, а расчеты безошибочно, то два последних узла должны совпасть.

Шаг 4. Проверка прямоугольности разметки.

Из школьной геометрии известно, что обе диагонали квадрата или прямоугольника равны. Поэтому проверку делают, измерив длину обеих диагоналей и сравнив их.

Разница в несколько сантиметров допустима. Разметка осей фундамента закончена.

Шаг 5. Разметка краев стен и подушки. От осевой метки отступаем необходимые расстояния, вбиваем в обносной брусок гвоздики-метки и натягиваем шнуры уже по границам стен.

После проверки правильности виртуальной разметки всей сети в плане, т. е. в горизонтальной плоскости, она вся снимается и можно начинать выемку грунта экскаватором.

6.1. Допустимые погрешности при разметке фундаментов

Погрешности обычно накапливаются. Поэтому нужно начинать с максимально возможной точности первоначальной разметки. Диагонали фундамента обычного дома должны различаться не более чем на 3 – 5 см. Если вы сумели получить разницу в 2 см – то это очень хорошо.

Если она 1 – 2 см – то вы умеете делать разметку и работаете аккуратно. Если она 3 – 4 см – то вы на пределе допустимого. Если она 5 см и более – то нужно провести проверку длин всех отрезков и внести коррективы вплоть до последней операции. Перепроверять каждый угол и все узлы. После этого опять проверка диагоналей.

7. Разметка по обеспечению высотной нивелировки фундамента

Такая разметка делается лазерным нивелиром и наносится на колья обноски маркером по дереву.

Для этого рассчитывается высота уровня фундамента, точнее его верхней плоскости. Для сборно-монолитного фундамента это будет верхняя плоскость монолитного пояса.

Устанавливается лазерный нивелир и на нужной высоте «отбивается» горизонтальная плоскость. Она пересечет все столбики всех обносок. В месте контакта нужно нанести маркером на столбиках метки.

После готовности площадки для размещения фундамента восстанавливается сеть разметочных шнуров, и все значимые точки этой сети переносятся с помощью отвеса вниз на дно канавы или котлована для разметки зоны укладки (установки) подушки и опалубки для стен.

Можно монтировать опалубку.

Вопросы и ответы по теме

По материалу пока еще не задан ни один вопрос, у вас есть возможность сделать это первым

Тема 5. ГЕОДЕЗИЧЕСКОЕ ОБЕСПЕЧЕНИЕ

СТРОИТЕЛЬСТВА ПОДЗЕМНОЙ ЧАСТИ ЗДАНИЙ

И СООРУЖЕНИЙ

УСТРОЙСТВО КОТЛОВАНА И ОПРЕДЕЛЕНИЕ ОБЪЕМА

ГРУНТА

При устройстве котлованов выполняются следующие основные операции: разбивка контуров котлована, установка обноски, визи­рок, контроль за отрывкой котлована, зачистка дна и откосов, пере­дача осей и высот в котлован, исполнительные съемки открытого котлована.

До разбивки котлована по разбивочному чертежу устанавливают размеры запаса внешнего обреза основания фундамента и глубину его заложения. Запас необходим для предотвращения от обвала откоса котлована и для установки опалубки. Размер запаса зависит от глубины котлована (при глубине 2-3 м принимается в 20 см).

От основных осей здания, закрепленных на местности или обноске, разбивают границу внутреннего контура котлована с учетом принятого запаса внешнего обреза основания фундамента. От неё разбивают границу внешнего контура (верхней бровки) котлована с учетом крутизны откоса.

Границу внешнего контура котлована закрепляют на местности Кольями через каждые 5-10 м, между которыми натягивается шнур или делается канавка на 1-2 штыка лопаты для обозначения границы вскрытия котлована.

Для разбивки траншей под ленточные фундаменты от основных осей здания вправо и влево откладывают величины, в сумме составляющие ширину подошвы фундамента.

Разбивка котлованов под столбчатые фундаменты ведется по основным и вспомогательным осям, в створе которых намечаются центры фундаментов. От центров разбивается контур котлована.

Контроль за ходом выемки грунта и доведение глубины котлована до проектной отметки его дна осуществляются с помощью визирок или нивелира.

Постоянные визирки в виде горизонтальных планок прибивают к столбам обноски на одинаковой высоте (обычно на 1 м выше нулевой отметки). На планке подписывают отметку визирки.

Чтобы определить, выбран ли грунт из котлована до проектном отметки, на его дне устанавливают переносную (ходовую) визирку в виде рейки. На рейке краской отмечают линию, расстояние до которой от пятки рейки равно разности отметок ребра планки постоянной визирки и проектного дна котлована. Если линия на ходовой визирке окажется выше шнура, натянутого между ближайшими планками, то грунт из котлована еще не выбран до проектном отметки.

Чтобы определить с помощью нивелира фактическую отметку дна котлована, устанавливают нивелирную рейку сначала на репер с известной отметкой Н р и берут по рейке отсчет а . Затем рейку переносят на дно котлована и берут отсчет b . Превышение между репером и точкой дна котлована будет h = а b . Прибавляя превышение со своим знаком к отметке репера, получают отметку дна котлована в данной точке:

Выемку грунта в котлованах и траншеях заканчивают с недобором на 10 – 20 см до проектной отметки, после чего делают зачистку дна котлована вручную по результатам нивелирования его по квадратам. Вершины квадратов закрепляют кольями, верхние срезы которых (маяки) располагают на уровне проектной отметки, и по ним ведут зачистку. После зачистки откосов котлована при помощи угольников с отвесами или направляющих проводят дополнительную съемку котлована. Отклонения от проектных размеров по ширине и длине котлована не должны превышать 30 см. Отклонение отметок дна котлована под фундаменты от проектных допускаются не более чем ± 5 см при условии, что эти отклонения не будут превышать толщины отсыпного подстилающего слоя. Допустимые средние квадратические ошибки измерения при устройстве котлованов: линейные – 1/1000; угловые – 45″ и высотные – 10 мм.

Рис. 36. Схема перенесения осей фундамента

в котлован с помощью теодолита

1 – теодолит; 2 – створный знак; 3 – обноска; 4 – рулетка; 5 – осевая проволока; 6 – осевая риска; 7 – подвижная марка

Окончание устройства котлована подтверждается исполни­тельной геодезической документацией: актом готовности котлована, схемой планово-высотной съемки котлована, картограммой подсчета объемов земляных масс.

Перенесение осей в котлован выполняют при помощи теодолита со створных точек (рис. 36), закрепляющих оси, или отвесами от точек пересечения осей, фиксируемых проволоками, натянутыми по обноске (рис. 37).

Рис.37. Схема перенесения разбивочных осей

в котлован отвесами:

1 – обноска; 2 – риски осей; 3 – осевая проволока; 4 – маячные блоки; 5 – причалка; 6 – отвес

Рис. 38. Схема перенесения проектной отметки на дно глубокого котлована

В котловане оси закрепляют временными знаками на дне или на откосах.

Передачу высот в котлован производят нивелиром непосредственно на дно или по откосам. В глубокие котлованы отметки передают с помощью подвешенной рулетки и двух нивелиров (рис. 38).

Из рис.28 видно, что отметка дна котлована Н к = H рп + а L – b ,

где Н рп – отметка репера;

L – длина ленты между линиями визирования нивелиров:

L = т – п.

Определение объема грунта при разработке котлована необходимо ддя оперативного контроля фактически выполненного объема земляных работ. Объём грунта зависит от размеров котлована в плане, его глуби­ны, заложения откосов и конструкции. Для котлованов с различным заложением откосов (крутизной откосов) (рис. 39,а) можно пользовать­ся формулой для подсчета объёма обелиска:

где V – объём котлована;

h – глубина котлована;

а – длинная сторона котлована внизу;

а 1 длинная сторона котлована наверху;

b – короткая сторона котлована внизу;

b 1 короткая сторона котлована наверху.

Рис. 39. Схема котлована:

а – с различным заложением откосов; б – сложной конфигурации

Для котлованов с одинаковыми заложениями откосов применяют формулу для определения объемов грунта, при использовании которой нет необходимости измерять верхние размеры котлована в плане:

где h a b – объем котлована без учета откосов;

h (a + b ) – объем котлована над откосами без учета углов;

с – горизонтальная проекция откосов;

Объем котлована над откосами в углах.

Для удобства подсчета эту формулу можно привести к следующему виду:

V = h [ аb + (а + b) с + ]. (84)

Для котлованов сложной конфигурации (рис.29,б) и с одинаковыми заложениями откосов используют формулу

где S – площадь нижнего основания котлована;

Р – периметр нижнего основания котлована:

Р = (а + b + d + е + g +…).

Для небольших котлованов с откосами при площади их внизу до 100 м 2 и глубине до 4 м (с целью упрощения подсчета) объем грунта определяется как произведение площади в среднем сечении котлована и его глубины:

V = S ср h . (86)

Для котлованов с вертикальными стенками и креплениями объем И грунта определяют по формуле

V = S ∙h . (87)

Оперативный контроль объема земляных работ по данной методике позволяет снизить трудоемкость этого процесса.

УСТРОЙСТВО И ВОЗВЕДЕНИЕ ФУНДАМЕНТОВ

Исходными данными для выполнения геодезических работ по устройству фундаментов являются схемы осей зданий и сооружений с рас стояниями между ними и привязкой к конструкциям фундаментов, планы и разрезы фундаментов и котлованов под несущие конструкции технологическое оборудование, отметки опорных поверхностей оснований и фундаментов.

Точность устройства фундаментов характеризуется величинами смещения осей элементов относительно монтажных осей и смещения плоскостей и опорных поверхностей от проектных по высоте.

Наряду с общими принципами и приемами геодезические разбивочные работы при устройстве различных типов фундаментов имеют свои особенности.

Монтаж сборных ленточных фундаментов (рис. 40) начинают с установки угловых подушек и блоков по проволоке, натянутой на осевых гвоздях обноски.

Рис. 40. Схема разбивки сборных ленточных фундаментов:

5 – теодолит; 6 – осевые риски

При значительной длине здания (более трех секций) устанавливают ряд промежуточных (маячных) блоков с интервалом 15-20 м. Осталь­ные блоки укладывают по причалке, закрепленной по внешней грани блоков, ранее смонтированных. На уложенные подушки фундаментов переносят оси, фиксирующие внутренние грани фундаментных блоков, и по рискам этих осей осуществляют монтаж блоков. Правильность установки блоков в плане проверяют (рис. 41) от отвесов с осевой проволокой, боковым нивелированием или вешением с помощью теодолита, а по вертикали и горизонтали – отвесом и уровнем.

Одновременно с геодезическим контролем монтажа фундаментных блоков производят разбивку вводов в здание подземных коммуникаций, используя продольные и поперечные строительные оси, для чего в кладке блоков оставляют необходимые отверстия с учетом проектной отметки ввода.

Рис. 41. Контроль установки фундамента:

а – способом створной струны; б – теодолитом;

в – способом бокового нивелирования

После окончания монтажа первого ряда блоков производят нивелирование. Отклонения в положении верхней поверхности блоков от горизонта исправляют при устройстве горизонтального шва (постели) для следующего ряда блоков.

После окончания монтажа фундаментных блоков делают проверку их расположения с составлением исполнительной схемы, на которой показывают смещение блоков от осей и колебания фактических отметок относительно проектных. Отклонение блоков от оси и установки по вы­соте допускаются до 10 мм. Установку по высоте контролируют с по­мощью нивелира. По результатам исполнительной съёмки производят выравнивание монтажного горизонта для укладки плит перекрытия над подвалом или техническим подпольем. Устройство монолитных ленточных фундаментов (рис. 42) начи­нается с возведения опалубки. В ней устанавливают арматуру, после чего заполняют ее бетоном до необходимой отметки. Внутренние грани опалубки совпадают с гранями фундамента.

Рис. 42. Опалубка под монолитный ленточный фундамент:

1 – рейки; 2 – нивелир; 3 – обноска; 4 – осевые проволоки;

5 – короб опалубки

Опалубку устанавливают в проектное положение от закреп­ленных на обноске строительных осей с помощью теодолита или отвесов. Контроль высоты выполняют по незатвердевшему бетону нивелиром. Рейку ставят на лист фанеры или жести, чтобы пятка её не тонула в бетоне. Верхний обрез фундамента намечают на опа­лубке гвоздями или краской. Отметку переносят с помощью ниве­лира от ближайшего репера с точностью 3-5 мм. Положение опа­лубки контролируют от разбивочных осей. Ее отклонение от проект­ного положения в плане не должно превышать 5-10 мм.

Вертикальность установки опалубки проверяют отвесом, высот­ное положение – нивелиром.

После заполнения опалубки бетоном его выравнивают деревян­ным бруском. Для точного результата в незатвердевший бетон вби­вают металлические штыри, фиксируя их верх на проектной отметке. В такой бетон можно закладывать металлические пластины (скобы) для фиксации на них осей и отметок. Выполнение этой операции с внутренней стороны фундамента особенно необходимо, если в дальнейшем в подвальной части будет устанавливаться технологическое оборудование.

Опалубку для монолитного фундамента под колонны устраи­вают из коробов, которые в плановое положение устанавливают по рискам на их ребрах или по рейкам. Для этого на верхних кромках щитов намечают середину короба и поверх него прибивают рейки. Грани реек должны располагаться по осям короба. С проволок, натянутых по осям колонны над котлованом, опускают отвесы и двигают короб до тех пор, пока обе риски или прибитые к коробу рейки не коснутся шнура отвесов. В этом положении короб прочно закрепляют. Короб фундамента под сборную колонну обычно бетонируют не до проектной отметки, а несколько ниже, чтобы в последующем можно было произвести подливку и выравнивание бетона под проектную отметку, нанесенную на опалубку. По окончании бетонирования с помощью теодолита на верхнюю плос­кость фундамента наносят продольные и поперечные оси колонн, отмечая их рисками на бетоне или на заранее заложенных металлических скобах или пластинах. Затем производят высотную исполнительную съёмку фундаментов. Рейку располагают по углам прямоугольника фундамента и в его центре.

Железобетонные колонны устанавливают на фундамент стакан­ного типа. Плиты под стаканы укладывают по осям на обноске. Правильность установки плит проверяют теодолитом, а по высо­те – нивелиром. Проверку горизонтальности основания выполняют с помощью нивелира или строительного уровня, планировку осно­вания проверяют с помощью рейки, укладываемой на основания в различных направлениях. При устройстве стакана бетонирование его дна не доводят до проектной отметки на 2-3 см с тем, чтобы после нивелирования заполнить днище цементным раствором до нужной отметки. Дно углублений фундаментов (стаканов) ниве­лируют по всем углам и посередине. По насечкам на фундаментах проверяют расстояние между осями, определяют их смещения и расстояние от осей до стенок стаканов фундаментов.

Дополнительной работой при возведении фундамента под металлические колонны является установка анкерных болтов с помощью специальных кондукторов, прочно прикрепленных к опалубке фундамента (рис. 43).

Рис. 43. Схема установки анкерных болтов:

а – под металлические колонны; 6 – контроль анкерных болтов по

высоте; 1 – шаблон; 2 – анкерные болты с гайками; 3 – крепление болтов

снизу; 4 – доска шаблона; 5 – металлическая линейка

Рис. 44. Подготовка фундамента для монтажа стальных колонн

а – до проектной отметки; б – с последующей подливкой бетона;

1 – швеллеры; 2 – проектная плоскость; 3 – анкерные болты; 4 – якорь анкерного болта;

5 – подливка бетона, выполняемая после установки колонны

Для точной установки анкерных болтов на каждую типичную группу анкерных устройств изготовляют особый шаблон. Простейший шаблон под колонны с небольшой нагрузкой можно изготовить из прочных деревянных досок, неподвижно скрепленных между со­бой и с опалубкой. Под колонны со значительной нагрузкой вместо деревянных шаблонов изготовляют стальные.

Отверстия для анкерных болтов шаблона не должны отличаться в плане от отверстий на башмаке колонны. На шаблонах прочер­чивают оси, соответствующие осям на опалубке. Оси шаблонов и опалубки должны совмещаться.

Высотную установку болтов до проектной отметки производят при помощи нивелирования. Приблизительно установленные болты нивелируют от исходного репера. Затем при помощи милли­метровой линейки определяют разность между проектной и факти­ческой отметками. Отклонения в плане и по высоте анкерных болтов от их проектного положения не должны превышать 5 мм. После окончательной установки болтов их закрепляют между собой сваркой кусками арматуры и бетонируют фундамент.

После затвердения бетона шаблон снимают, болты нивелируют, а по полученным отметкам у их основания в полузатвердевший бетон вбивают на проектную отметку гвозди, по которым произ­водят затирку поверхности опирания башмака на колонны. Изме­рения по высоте при установке гвоздей выполняют металлической линейкой.

Затем производят контрольную съемку. Её выполняют теодо­литом, который устанавливают на створных знаках двух взаимно перпендикулярных осей. По вертикальной нити теодолита берут отсчет на металлической линейке с миллиметровыми делениями, прикладываемой к центру анкерного болта.

Свайные фундаменты сооружают в соответствии с планом осей и свайного поля. Сваи располагают в один или несколько рядов или объединяют в группы – кусты.

Центры свай размечают от закрепленных основных осей с по­мощью теодолита и рулетки или от осевых проволок. Теодолит устанавливают над створными осевыми знаками, ориентируют по створу осей и по этому направлению откладывают проектные рас­стояния до центров свай. Центры свай можно определять с помо­щью отвесов, подвешенных на пересечении осевых проволок.

При кустовом расположении свай описанным способом намечают центр куста и от него разбивают центры свай. Детальную разбивку удобно производить от центральных точек специальным шаблоном, если размеры куста не превышают 3 м. Невысокая точность разбивки свайных полей в плане (порядка 0,2 от сечения сваи) позволяет устанавливать шаблон по осям на глаз по закрепленным на нем целикам.

Для свай, расположенных не на осях и удаленных от центр а куста, их положение от осей определяют способом перпендикуляров с помощью рулетки и экера.

Для контроля за величиной погружения каждую сваю размечают на метры в направлении от острия к оголовку, а буквами ПГ отмечают проектную глубину погружения свай. Вертикальность погружения сваи обеспечивают установкой направляющей стрелы копровой установки в отвесное положение. При использовании вибрационных копровых погружателей отвесность направляющей стрелы проверяют теодолитами, а при использовании копров с молотами и вдавливающих погружателей – тяжелыми отвесами.

Если в процессе погружения замечают отклонение свай от вертикального положения, то работу приостанавливают для выправ­ления положения стрелы и сваи.

По окончании забивки свай на их оголовки выносят отметки срезки свай под оголовники и ростверки. После срезки свай вы­полняют исполнительную съемку с определением отклонений цент­ров верха свай от проектного положения и их отметок. В случаях, когда положение забитых свай отличается от нормативного (свы­ше 0,2 от сечения сваи), вбивают дублирующие сваи.

Ростверки на свайных фундаментах, на которые опираются несущие конструкции, сооружают сборными или монолитными. В обоих случаях осуществляют контроль за горизонтальностью верхней поверхности ростверка.

Свайные основания. Места забивки свай определяют от точек пересечения осей. Оси, закрепленные вне контура котлована, перено­сят сначала на верхнюю бровку, а затем на его дно. Последователь­ность разбивки мест погружения свай зависит от типа свайных полей, принятых схем погружения свай, направлений движения копровых установок (установка для забивки или погружения свай).

При однорядном расположении свай (рис. 45, а) на дно кот­лована переносят все основные (габаритные) оси (А, В, 1, X и т. д.). Промежуточные оси разбивают между габаритными на дне кот­лована и выбирают таким образом, чтобы расстояние между ними было не более длины применяемой рулетки. Габаритные и проме­жуточные оси закрепляют на строительных скамейках 2. .

Рис. 45. Разбивка мест погружения свай при однорядном расположении (а)

и строительная скамейка (б):

1 точка закрепления оси на бровке котлована, 2строительные скамейки, 3 -знаки закреп­ления створов осей, 4места погружения свай, 5 – вертикальная и горизонтальная штанги, 6 – подвижная марка

Между подвижными марками б скамеек (рис. 45, б), установленными в створах одноименных осей, натягивают шнур-причалку (леску) и на дно котлована переносят точки пересечения продольных и по­перечных осей здания. Точки пересечения маркируют на верхнем торце кола, забиваемого в уровень с землей. В створе одной из осей натягивают рулетку и при расположении свай на оси по проектным расстояниям между сваями забивают колья, фиксирующие места 4 их погружения. При расположении свай вне створов осей на расстоянии не более 4 м места погружения свай разбивают, откладывая от натянутой по створу оси рулетки проектные расстояния между сваями. В получен­ных точках «на глаз» восставляют перпендикуляры и второй рулет­кой определяют места погружения свай.

При кустовом расположении свай последовательность разбивки несколько изменяется. На дне котлована после закрепления основ­ных осей на строительных скамейках определяют центры кустов. Расстояния отмеряют двумя рулетками от створа, образованного леской. Длинномерную рулетку натягивают по одной оси между подвижными марками строительных скамеек. По маркам другой оси натягивают леску. На пересечении рулетки и лески определяют центр куста. Сохраняя направление створов осей, с помощью второй рулетки или метра определяют местоположение каждой сваи в кусте.

При расположении свай на расстоянии более 4 м от осейпарал­лельно вынесенным в натуру осям разбивают линии со смещением от створов осей на величину, равную расстоянию от сваи до пред­варительно вынесенных осей. Места погружения свай определяют как при однорядном и кустовом расположении.

Для контроля за глубиной погружения на каждой свае от острия к оголовку наносят деления через 1 м. Метровые отрезки маркиру­ют яркими рисками с оцифровкой метров, а проектную глубину погружения – буквами ПГ.

Вертикальность погружения сваи обеспечивается установкой на­правляющей стрелы копровой установки в отвесное положение. При использовании безрельсовых копров на базе тракторов и гу­сеничных кранов грунт планируют под одну отметку. Головки рельсов для рельсовых копров выводят на одинаковые отметки. Отвесность направляющей стрелы вибрационных копровых погружателей проверяют теодолитами, а копров с молотами и вдавливающих погружателей – тяжелыми отвесами. Масса отвеса (в любом случае больше 5 кг) зависит от длины погружаемых свай и силы ветра. Если при погружении свая отклоняется от вертикального положения, работу приостанавливают и выправляют положение стрелы и сваи.

На оголовки установленных свай выносят проектную отметку их срубки (срезки). После срезки оголовков выполняют исполнитель­ную съемку положения свай в плане. Съемку производят от створов линий, параллельно смещенных от осей. Эти створы полу­чают перемещением подвижной марки по перекладине строительной скамейки на величину, равную диаметру сваи плюс 100 мм. При расположении свай вне створов осей съемку производят непосредст­венно от створов осей. Если измерения выполняют до граней свай, го смещение их центров вычисляют следующим образом.

Рис. 46. Исполнительная съемка свайного поля

Например, проектная привязка центра сваи к оси 1 (рис. 46) равна 1250 мм, 1 к оси Б – 265 мм. Смещение оголовка сваи от проектного положения вдоль оси Б вычисляют по результатам измерений: 1250 – (1436 + 1040)/2 = 12 мм; 1250 – (1448 + 1047)/2 = 2,5 мм. Среднее смещение (12 + 2,5)/2 = 7 мм, а вдоль оси 1 по обеим сторонам сваи смещение будет равно 265 – (265 + 65)/2 = 0 мм.

Цифрами на схеме исполнительной съемки обозначают величину смещения оголовка сваи от проектного положения. Место написания цифры показывает направление смещения.

Отклонения при погружении свай не должны превышать 0,2…0,4 величины стороны или диа­метра сваи.

Теодолит устанавливают над ство­ром 7 оси и приводят в ра­бочее положение. Ориенти­руют трубу вдоль оси 1. При расположении свай на створах осей трубу наводят последовательно на сваи, расположенные не реже чем через 3 м, и на оголовках карандашом отмечают створ оси. При расположе­нии свай вне створов осей на расстоянии не более 4 м к оголовкам свай, расположенных также не реже чем через 3 м вдоль створов, горизон­тально прикладывают нивелирную рейку 3.

Рис. 47. Перенесение осей на сваи:

1 – знак закрепления створа оси, 2 – визирные лучи, 3 – рейка, 4 – грань сваи, 5 – теодолит, 6 – кол, 7 – створ оси

Перпендикулярность рейки к створу оси и ее горизонтальность определяют «на глаз». Пятку рейки с отсчетом 0 прислоняют к грани сваи, перпендикуляр­ной створу. Горизонтальным перемещением рейки в биссектор сет­ки нитей трубы теодолита вводят отсчет а. Величина отсчета а по рейке равна проектной привязке сваи к оси.

Горизонтальность установки рейки и ее перпендикулярность к створу наблюдатель проверяет по сетке нитей зрительной трубы. При этом рейку прикладывают к оголовку (узел II) под углом 45° к отвесной плоскости, проходящей через грань 4сваи. На сваи переносят все оси, проходящие по габариту здания, а также про­дольные и поперечные оси, которые расположены на расстоянии, равном длине применяемой рулетки или меньшем.

При устройстве монолитных фундаментов с использованием свайного основания разбивка состоит в разметке на оголовках свай продольных и поперечных осей зданий.

Оси переносят на сваи последовательно со знаков 1закрепления их створов 4на бровку котлована (узел 1). Створы осей на бровке котлована закрепляют на верхнем торце деревянных кольев 6диаметром 10 см, длиной 25 см. Колья забивают не ближе 1 м от верхней бровки котлована. Створ 7 осей маркируют (карандашом или другими маркировочными средствами). Затем теодолит устана­вливают последовательно над перенесенными точками и ориентиру­ют его трубу вдоль створов одноименных осей.

По описанной методике на сваи переносят все габаритные оси, а также продольные и поперечные оси, расположенные на расстоя­нии, равном длине применяемой рулетки или меньшем.

Далее на оголовках свай размечают все продольные и поперечные оси. При расположении свай на расстоянии более 4 м от створа осей в натуру переносят линии, параллельные осям, со смещением от осей на величину, равную расстоянию сваи от оси плюс 200…50 мм. Оси на сваях размечают карандашными черточками.

Арматуру каркасов и опалубку размечают в плане от осей, вынесенных на оголовках свай. Для этого геометрическим нивелированием переносят отметки по высоте на оголовки сван Для последующего бетонирования на внутреннюю грань опалубка после ее установки и закрепления выносят риски 3 отметок верха бетонирования и контрольные отметки, отстоящие от отметок бето­нирования на 100 мм. Их подписывают +0,1 м.

Правильность установки опалубки проверяют, измеряя расстоя­ния от осевых рисок на оголовках свай до внутренней грани опалуб­ки рейкой (метром) 2и определяя толщину защитного слоя 5 бето­на. Вертикальность опалубки контролируют отвесами по внешним граням, а величину защитного слоя бетона в нижнем сечении прове­ряют «на глаз».

При устройстве фундаментов в скользящей опалубке кроме ра­нее описанных разбивочных работ выполняют выверку опалубки. Для этого стенки опалубки устанавливают с наклоном, обеспечива­ющим увеличение расстояния между ними книзу (конусность в пределах 10…14 мм, если другая конусность не установлена проек­том). Наклон стенок проверяют по отвесу. Дополнительно также находят расстояние между внутренними поверхностями обшивки стенок, которое определяют посередине их высоты (это расстояние равно проектной толщине стены).

За установленной опалубкой в процессе бетонирования ведут непрерывные наблюдения. Если опалубка деформируется или сме­щается, бетонирование приостанавливают и элементы опалубки возвращают в проектное положение. При этом измерения выполня­ют так же, как и при установке опалубки.

По окончании бетонирования проводят исполнительную съемку фундаментов в плане и по высоте. Для съемки в плане на верхние и боковые грани фундаментов вновь переносят оси. От перенесен­ных осей делают измерения и по разности между измеренными и проектными расстояниями определяют их отклонения.

Пример записи результатов исполнительной съемки монолит­ных фундаментов приведен на рис. 49. Цифры со знаком плюс или минус показывают величину отклонения отметок верха или низа фундаментов от проектных отметок (плюс – превышение в сравне­нии с проектной, минус – занижение). Цифры без знаков обознача­ют величину расширения или заужение фундаментов; при этом, если цифра написана с внутренней стороны контура фундамента, то он заужен, если с внешней стороны контура, то фундамент расширен.

Рис. 48. Разбивка осей и отметок для установки арматуры и выверки опалубки

(арматура условно не показана):

Сборные фундаменты. Основания под фундаменты проверяют по высоте нивелированием. При глубине котлована до 3 м отметки на его дно переносят непосредственно с бровки. При этом заднюю рейку устанавливают на один из реперов, а переднюю – на стойку строительной скамейки на дне котлована или на закрепленный кол. Нивелир устанавливают очень низко так, чтобы визирная ось рас­полагалась на высоте не более 1,2 м от поверхности земли. При глубине котлована более 3 м отметки переносят на его дно в неско­лько приемов. Нивелирный ход прокладывают по трассе выезда автомашин со дна котлована (по пандусу), а при его отсутствии для установки рейки используют откос.

Рис. 49. Исполнительная съемка фундаментов

Отметки на дне котлована фиксируют на временных реперах, закладываемых не менее двух на захватку строительства. Отметки оснований фундамен­тов определяют для каждого фундамента в нескольких местах. Отдельные сборные фундаменты разбива­ют таким образом (рис. 50). На дно кот­лована выносят оси под установку угловых и маячных фундамент­ных блоков или подушек. Створы осей зда­ния последовательно переносят на верхнюю бровку (скамейку 3), а затем и на дно котлована. На дно котлована с помощью теодолита 1 переносят все габаритные продольные и поперечные оси, а также оси, проходящие по захваткам монтажа или очередям строительных работ. Правиль­ность перенесения осей контролируют, измеряя длину диагоналей.

Рис. 50. Перенесение осей на фундаментные блоки:

1- теодолит, 2 – знак закрепления створа оси, 3 – строительные скамейки,

4,6 рулетки, 5 – шнур-причалка, 7 – подвижная марка

Угловые и маячные фундаментные блоки можно устанавливать не перенося оси на дно котлована и используя створ осей на верхней бровке или строительные скамейки. В этом случае укладываемые фундаменты ориентируют двумя теодолитами, а промежуточные фундаментные блоки, откладывая между ними проектные расстояния рулеткой 4. Если на фундаменты устанавливают башмаки под колонны или фундаменты монтируют в несколько рядов по высоте, оси разбивают, используя как основание первый ряд уложенных фундаментов. При этом все разметки створов осей и линий их пересечений маркируют.

Если угловые и промежуточные блоки установлены по теодоли­ту и нивелиру, то отпадает необходимость в разбивке осей на строительных скамейках. В этом случае используют шнур-причалку 5, которую натягивают по строительным скамейкам 3, угловым я маячным фундаментам на расстоянии 20…30 мм (до грани мон­тируемого фундамента).

До монтажа фундаментов на их гранях размечают с помощью метра установочные риски. При симметричной привязке фунда­ментов к осям установочную риску наносят на середине фун­дамента, при несимметричной привязке установочные риски на­носят, отмеряя величины привязок от одних и тех же ребер на всех фундаментах.

При монтаже башмаков под колонны (рис. 51) ориентир­ные риски 1 наносят, исходя из размеров отверстий стаканов. Отверстие размечают в соответствии с привязкой к нему или осям колонны. С помощью линейки, лески и отвеса эту разметку перено­сят на наружные грани в месте контакта установленного фундамен­та и монтируемого башмака. Ориентирные риски 3 на фундаментах и установочные 2 на башмаках совмещают на глаз.

Рис. 51. Совмещение рисок при монтаже фундамента под колонну:

1,3- ориентирные риски, 2 – установочные риски

Высотные отметки при монтаже колонн в стаканы фундаментов проверяют геометрическим нивелированием и выравнивают, подкладывая калиброванные прокладки и устанавливая закладные фик­сирующие устройства. Прокладки калибруют по толщине по дан­ным высотной исполнительной съемки.

Ленточные сборные фундаменты разбивают так же, как а от дельные. Для фиксации положения осей можно использовать монтажную проволоку 1 (рис. 52), натянутую между строительными скамейками 2. В этом случае перенос осей в котлован осуществляется с помощью отвесов 3.Таким образом устанавливают угловые и маячные фундаменты.

Рис. 52. Схема разбивки ленточных сборных фундаментов

Промежуточные фундаменты устраивают между угловыми и маячными с помощью шнура-причалки. Если фундаменты монтируют в несколько рядов по высоте, то последующую разбивку осей и вынос отметок производят, используя как основание первый ряд уложенных фундаментов.

По окончании возведения сборных фундаментов выполняют ис­полнительную съемку. Для этого на все элементы фундаментов вновь переносят оси. При исполнительной съемке башмаков под колонны по высоте отметки определяют по дну стаканов.

Геодезические работы на стройплощадке – Все о ремонте и строительстве

Геодезические работы на стройплощадке заключаются в составлении топографии участка, переносе на местность и контроле геометрических размеров строящихся сооружений. Одной из основных геодезических работ является разбивка (разметка) здания, которая заключается в нахождении высот и пересечений осей углов здания и закреплении их на участке строительства.

Обоснованием начала строительства служит разрешение, выданное местной администрацией. При выдаче которого решается ряд вопросов, связанных с будущим подключением дома к дорогам, сетям электро-, газо-, водоснабжения и канализирования, с расположением дома относительно сторон света и относительно других уже существующих зданий и сооружений. В городской среде это очень важные условия и обычно будущее здание вносится в генплан застройки, а его привязку к местности (разбивку) производят геодезисты районного отдела архитектуры. Иными словами, если будущее здание может быть построено только в том месте, где его запроектировали, то на стройплощадку выезжают местные геодезисты и забивают колышки там, где его нужно строить. Они же выносят и закрепляют высотную отметку. Задача застройщика заключается в вызове и оплате этих специалистов и последующем закреплении разбивки на месте строительства. Если же требования к расположению здания мягче, то его разбивку можно сделать собственными силами. Этому и будет посвящен данный раздел сайта.

Для переноса на местность углов и осей стен запроектированного здания используются геодезические и мерные инструменты: измерительные ленты или длинномерные рулетки, штыри длиной 80–100 см из арматуры диаметром 8–12 мм, легкая кувалда или тяжелый молоток, прочный шнур (тонкая стальная проволока или толстая леска) и нивелир либо водяной уровень. В качестве полезной опции неплохо иметь геодезический инструмент — экер.

  • Мерными лентами измеряют длину осей, чем длиннее лента, тем точнее измерение.
  • Арматурными штырями закрепляют углы здания на местности используя их в роли колышков. Железный штырь легче забить в грунт на большую глубину. Они, в отличие от деревянных колышков, имеют небольшие поперечные размеры уменьшающие измерительную погрешность.
  • Легкую кувалду или тяжелый молоток используют для забивания штырей в грунт. Некоторые штыри, во избежание вандализма, нужно забивать почти на полную глубину.
  • Тонкой стальной проволокой или леской визуально закрепляют размеченные оси стен. Шнур, обозначающий оси нужно сильно натягивать, не допуская сильного провисания и раскачивания ветром, поэтому выбор падает на тонкую стальную проволоку или толстую синтетическую леску.
  • Нивелиром выносится нулевая отметка здания — закрепляется горизонтальная плоскость, от которой в процессе строительства будут производиться все высотные вычисления.
  • Экером на стройплощадке размечают прямые углы.

В современных магазинах присутствует полное изобилие строительных инструментов, где можно купить всё перечисленное выше. Нивелир можно заменить лазерным или водяным уровнем, экер — лазерным уровнем с угломером. Тем не менее, в данной главе я дам описание самых простых конструкций требуемых геодезических инструментов. Понимание принципа работы этих инструментов облегчает работу с более современными их версиями, что очень помогает в работе. Эти приборы можно в буквальном смысле сделать на коленке в полевых условиях и выполнить геодезические работы без их дорогостоящих современных аналогов.

Экер

Экер — геодезический прибор для работы по разметке прямых углов в полевых условиях. Представляет собой деревянный кол с закреплёнными на нем деревянным крестом или фанерным квадратом.

Крест делают из двух дощечек 20-ти сантиметровой длины сбитых между собой под прямым углом. Если используется кусочек фанеры, то его длина (ширина) тоже должна быть не менее 20 см. На крестовине или фанерке прочерчиваются две перпендикулярных линии. Пересечение линий должно совпадать с центром кола под крестовиной (фанеркой). Высота кола делается 120–130 см, но можно выбрать и другую высоту — удобную для работы. На концах очерченных линий вбиваются визирки — тонкие гвоздики без шляпок или иголки. Если у вас где-то завалялась детская лазерная указка, то можно приспособить её, размещая строго по очерченным линиям (рис. 1).

Рис.1. Разбивка экером прямого угла на местности

Работа экером заключается в том, чтобы разместить его над одним из углов размечаемого здания. Затем визуально или с помощью лазерной указки прицелиться в перпендикулярных направлениях и размесить на них вешки. Иными словами, воткнуть экер в землю и прицеливаясь по гвоздям сначала в одну, а затем в другую сторону погонять помощника с вешками (с длинными прямыми тонкими палками) пока он не воткнет их на линиях вашего прицеливания. Перед работой используя отвес нужно постараться установить экер по возможности вертикально.

Нивелир

Этот прибор используется для закрепления на местности высотных отметок на одной горизонтальной линии, а при использовании вместе с нивелиром размеченной рейки — для измерения разности высот между разными точками земной поверхности и/или точками строительного сооружения.

В качестве основного рабочего механизма в нивелире используется ватерпас — водяной уровень. Ватерпас заранее приобретается в магазине (вещь нужная) или изготавливается самостоятельно из медицинских шприцев и резиновой трубки. В старой литературе описывается способ изготовления ватерпаса из стеклянной трубки путем нагрева ее на спиртовке и загибом в виде буквы П. На сегодняшний день это самый фантастический способ. Использованные шприцы и трубка от капельницы, сегодня гораздо доступнее. Если будет применяться ватерпас из магазина, то его нужно немного переделать. Снять трубку с обеих колб, отрезать от нее полметра и натянуть эту короткую трубку опять на колбы. При необходимости ватерпас можно будет восстановить, опять натянув на колбы длинную трубку.

Изготовление нивелира не сложнее изготовления экера. Опять берется кол высотой 120–130 см и к нему прибивается поперечная дощечка длиной около 40 см. К концам дощечки крепятся колбы ватерпаса. Нивелир готов (рис. 2). При надлежащем прилежании и смекалке нивелир можно сделать с вращающейся в горизонтальной плоскости дощечкой на которой крепится ватерпас, тогда он станет действительно полезным инструментом. Воду, заливаемую в ватерпас нужно слегка подкрасить. Лучше использовать отстоявшуюся воду, в которой меньше свободных молекул кислорода.  При работе зимой воду заменяют спиртосодержащей жидкостью, например, автомобильной незамерзайкой или обычной водкой. Вертикальные вычисления размеров делают прицеливанием через уровень воды в колбах ватерпаса в мерную рейку.

Рис.2. Работа с нивелиром

Если ситуация совсем безвыходная и купить или сделать ватерпас для изготовления нивелира нет никакой возможности, то его можно заменить плотничным треугольным уровнем, почему-то тоже называющимся ватерпасом. Хотя это название не верное, все-таки в нем нет воды (ватер). Уровень изготавливается из двух перпендикулярных дощечек к верхней части одной из них подвешивается отвес, а на нижней в перекрестье перпендикулярных линий забивается гвоздик. Если отвес показывает на гвоздик, значит нижняя дощечка приняла горизонтальное положение. По ней можно прицеливаться и выносить горизонтальные точки на местность либо делать высотные вычисления по мерной рейке.

Нивелир из плотничного треугольного уровня сложнее в работе, чем нивелир с ватерпасом. Если водяной нивелир достаточно воткнуть в землю более-менее вертикально, и он сразу готов к работе, то нивелир с плотничным уровнем нужно выравнивать. В первом случае, как ни поверни дощечку с ватерпасом, вода в колбах будет всегда занимать горизонтальное положение, а во втором случае для сохранения горизонтального уровня при повороте нижней дощечки, весь инструмент нужно выставить строго вертикально. Для этого нивелир втыкают в землю и выравнивают его до положения, когда отвес покажет на гвоздик. Движения выравнивания кола нужно совершать строго по направлению дощечки уровня. Затем поворачивают прибор на 90° и опять выравнивают его до тех пор, пока отвес не покажет на гвоздик. Выравнивание кола опять нужно совершать строго по направлению дощечки уровня.  После такого выравнивания инструмента уровень можно крутить в любую сторону — он будет показывать горизонт, но кол, на котором закреплен уровень, должен быть неподвижным. Это сложное требование. Поэтому на инструментах более совершенных конструкций кол заменен треногой, а выравнивание инструмента производится специальными винтами. Эти конструкции описывать не буду, поскольку сложность изготовления сильно повышается, а точность работы примитивными инструментами практически не изменяется. Более совершенные инструменты лучше купить. Здесь же мы рассматриваем принцип их работы и возможность изготовления инструмента, когда ничего другого нет, а работать надо.

Рейка для нивелира делается из дерева в 2 м вышины и разделяется на 20 частей по 10 см каждая. Деления наносятся чёрной или красной краской и затем проставлятся цифры.

Основные прикладные задачи, выполняемые нивелиром

1. Вычисление разности высот строительных конструкций или точек на местности (рис. 3).

Рис.3. Вычисление с помощью нивелира разности высот

Устанавливаем нивелир между этими точками, а если он имеет возможность поворота, то устанавливаем его в любой точке. Последовательно устанавливаем мерную рейку на точки A и B. Прицеливаемся на рейку, совмещая взглядом уровень воды в обеих колбах ватерпаса, и по линии визирования снимаем показания на рейке. Разность между показаниями и будет превышением высоты между исследуемыми точками.

2. Вынесение на местности точек с одинаковой высотой (рис. 4).

Рис.4. Вынесение с помощью нивелира точек с одинаковой высотой

Такая работа требуется, например, для вынесения уровня верха стяжки пола, для вынесения на опалубку уровня заливки фундамента и прочих работах где нужна ровная горизонтальная поверхность. Рейка устанавливается на какую-либо поверхность, высоту которой нужно перенести на точки стройплощадки. Например, нам нужно построить фундамент такой же высоты, как фундамент рядом стоящего здания. Устанавливаем реку на этот фундамент, прицеливаемся на нее нивелиром и снимаем показания. Помощник забивает в том месте, куда нужно перенести требуемую высоту, ряд колышков (столько сколько нужно) заведомо выше, чем нужно. Устанавливаем на забитый колышек рейку, прицеливаемся на нее, снимаем показания и высчитываем на сколько сантиметров нужно забить колышек. Сообщаете об этом помощнику и он забивает кол. Вновь ставим рейку на колышек и проверяем нивелиром правильность его забивки. Если колышек нужно добить еще или наоборот вытащить, сообщаем об этом помощнику. Так следует поступить со всеми колышками, которые нужно установить в горизонт.

Если работа делается для установки уровня заливки фундамента, то в в боковые щиты опалубки забиваются гвозди на требуемой высоте. Здесь работа гораздо проще: помощник двигает рейку вверх или вниз, когда вы на нее смотрите через нивелир, до тех пор пока показания на рейке совпадут с нужными. Вы подаете команду стоп и забиваете в опалубку гвоздь фиксирующий низ рейки.

3. Вычисление глубины разработки грунта (рис. 5).

Рис.5. Вынесение с помощью нивелира глубины разработки грунта

Необходимо несколько абзацев посвятить правилам. В строительстве вертикальные размеры называются отметками и вычисляются они в метрах с двумя знаками после запятой. Отметки бывают абсолютными и относительными. Абсолютные отметки — это вертикальный размер исследуемой географической точки, отсчитанный от уровня Балтийского моря. Иными словами, абсолютные отметки, это те, которые рисуют на топографических картах. Абсолютные отметки привязывают здание к имеющимся инженерным сетям и дорогам. Выше уже говорилось, что здания, требующие жесткой географической привязки к местности по габаритам, разбиваются профессиональными геодезистами, они же выносят абсолютную отметку, к которой здание привязывается по высоте. Абсолютная отметка закрепляется на местности путем бетонирования в грунт стального репера либо нанесением несмываемой краской метки на стенах капитальных строений. Абсолютные отметки нельзя наносить на деревья (они растут), на заборы и сараи (они падают), на вбитые колышки (их выдернут или сломают). Фиксирование абсолютной отметки должно быть надежным и долговременным.

Абсолютная отметка, выносимая геодезистами, это та отметка относительно которой будут вычисляться все вертикальные размеры строящегося здания. То есть это точка отсчета, поэтому ей присваивают значение равное нулю. Все вертикальные размеры будут осчитываться относительно нуля, поэтому эти отметки называются относительными. В строительстве принято считать точкой отсчета уровень чистого пола первого этажа. Чистый пол, это полностью готовый пол. Все отметки (высоты) ниже уровня чистого пола считаются и записываются со знаком минус, выше — со знаком плюс. Итак, абсолютная отметка которой здание привязывается к окружающему миру и относительная нулевая отметка, это одна и та же географическая точка. Только одной мы пользуемся при общении с внешним миром, а другая используется для внутренних вычислений. В зданиях, которым не нужна жесткая привязка к внешним сооружениям нулевую отметку вы можете вынести сами, но закрепить ее на местности обязательно нужно. От нее будут производиться все высотные вычисления. На какой высоте закрепить нулевую отметку (уровень чистого пола первого этажа) в этом случае вы должны решить самостоятельно.

Для определения глубины выемки грунта под фундамент, нивелирную рейку нужно установить на нулевую отметку и снять с нее показания. Затем прибавить к ним требуемую глубину заложения фундамента. По мере выкапывания грунта нужно устанавливать рейку в траншею (или котлован) и по нивелиру определять нужно ли копать глубже или остановиться. Это несложная работа, суть ее показана на рисунке 5, но в ней есть одна особенность. Мы имеем рейку двухметровой высоты и по мере заглубления в грунт она устанавливается все глубже и глубже, чтобы увидеть в нивелир рейку на нулевой точке и рейку в траншее нивелир нужно устанавливать все ниже и ниже. В один не прекрасный момент горизонт нивелира станет таким, что для работы с ним нужно будет сесть или лечь на землю. Чтобы избежать такого неудобства строителями используется нехитрый прием: рейка удлиняется прибиванием к ней доски нужной длины. Например, рейка удлиняется еще на два или полтора метра. Этот размер потом учитывается при вычислении, а с нивелиром можно, как и прежде работать стоя.

Разбивать прямые угля можно без экера, а траншеи можно копать без нивелира, но сейчас тема об геодезических инструмента. Про другие методы будет дальше.



Аргумент высоты



Аргумент высоты

Страница высоты

Аргумент высоты

Дает ли высота преимущество бегунам на 800 метров? Этот простой вопрос не имеет простого ответа. Чтобы сбалансировать плюсы и минусы, давайте посмотрим на аргументы и статистические данные, прежде чем сделать предварительный вывод.

Печально известный индикатор «А»

Как правило, отметки, проходящие на объекте, расположенном выше 1000 м, считаются «высотными». знаки, обозначаемые добавлением буквы «А» к знаку. Так же, как 2,0 м/с ограничение по ветру ограничение по высоте является несколько произвольным. устанавливается такое значение, большинство сайтов ниже лимита. Но конечно любое преимущество не просто начинается именно в этом пределе, и не остается постоянным и на еще больших высотах. Просто как и при помощи ветра, где преимущество зависит от точного ветра, преимущество в высоте должно меняться в зависимости от точной высоты или, скорее, от местных атмосферное давление. Это, конечно, означает, что сделать статистику настолько чистой, насколько Возможно, нам пришлось бы добавлять показания местного барометра к каждой отметке. Это вряд ли практично. Поэтому статистики используют отметку «А» для обозначения «серьезной» высоты. преимущество. Однако, в отличие от преимущества ветра, это не лишает оценки ни за одно из них. записи. ИААФ принимает во внимание отметки высоты для национальных или даже мировые рекорды.

Откуда преимущество?

На больших высотах атмосферное давление обычно ниже. Поэтому спортсмены испытывают значительно меньшее сопротивление воздуха, что позволяет им бегать быстрее. Поскольку сопротивление воздуха увеличивается с квадратом скорости, преимущество равно явно важнее для спринтеров. Многие спринтеры установили свои личные рекорды. на высокогорных площадках. Другие дисциплины, которые могут выиграть от больших высот это прыжок в длину и тройной прыжок. Это отчасти объясняет, почему знаменитый Боб Бимон мировой рекорд по прыжкам в длину 8,90, установленный на Олимпийских играх 1968 года в Мехико, означал более 20 лет.

Но как насчет недостатков?

На более низких скоростях спортсмены получают меньше преимуществ от более низкого атмосферного давления, так что бегуны на длинные дистанции не должны получать столько пользы. Но также более низкое давление воздуха означает меньше кислорода, и это серьезный недостаток .

Где преимущество превращается в недостаток?

Мышцы содержат резервы, которые можно использовать для коротких всплесков активности. Это называется анаэробной системой . Когда требуется больше энергии, кислород требуется для сжигать дополнительные резервы. Это называется аэробной системой . Как правило, люди могут полагаться на свою анаэробную систему в течение приблизительно 30-40 лет. секунды. После этого аэробная система должна вступить во владение. Таким образом, 400 м преимущественно анаэробным делом, а все дистанции свыше 1500 м считаются аэробными. Принято считать, что производительность на высоте 1500 м и выше страдает от недостатка кислорода.

А как же 800 метров?

800 метров примерно на 50% анаэробные, 50% аэробные. Так что вопрос о том, является ли Преимущества меньшего сопротивления воздуха перевешивают последствия недостатка кислорода. иметь очевидный ответ. Но мы можем взглянуть на статистику, чтобы увидеть показывают ли они какие-либо выступления, которые указывали бы на какое-либо преимущество.

Тактических воздействий не будет?

Да было бы. К сожалению, статистика на более длинных дистанциях не такая просто, как они для более коротких расстояний. Расстояния до 400 метров бегают по дорожкам. Если мы не имеем дело с забегами, мы ожидаем, что спортсмены будут просто бегать. так быстро, как они могут. Но на 800 м по дорожкам бегут только первые 100 м. После этого тактика играет важную роль в исходе гонки. Например, Олимпийский финал в Сиднее был тактической гонкой, и он показал такое медленное время победы его не было даже в числе 75 лучших марок года. С другой стороны, гонки на Соревнования Гран-при, такие как Цюрих или Брюссель, часто имеют кардиостимуляторы, которые обычно приводят к быстрым гонкам.

Сбор статистических данных

Самые известные «высотные» площадки, наверное: Мехико, Найроби, Йоханнесбург, Сестриер и Колледж-Стейшн (США). Организаторы встреч на последних двух площадках очевидно, считают, что бегуны на 800 метров получают , а не преимуществ от высоты: они никогда не запланировать любые расстояния за пределами 400 метров. Однако другие три места видели быстрые забеги на 800 метров. Если есть важное преимущество, которое нужно получить, мы должны ожидайте, что по крайней мере некоторые спортсмены установили оценки рядом со своими личными рекордами.

Дело Мехико

В 1968 году олимпийский финал в Мехико выиграл Ральф Дубелл с результатом 1:44,3. (вручную). В то время это равнялось мировому рекорду. Спустя годы производительность была «исправлена» электронным просмотром до 1: 44,40. Таким образом, мы могли видеть это как некоторые доказательства есть преимущество. С другой стороны, в те годы было довольно несколько гонок, в которых лучшие спортсмены встречались друг с другом, и пейсмейкеры еще не были изобретенный. Так что, если гонка не была тактической, олимпийский финал был почти обречен на поражение. одно из самых быстрых времен года. На самом деле было много гонок с мировыми рекордами. на олимпийских 800 м: три из них в первые дни (1908, 1912 и 1932 гг.), еще один в 1976 году, когда кубинец Альберто Хуанторена показал выигрышный результат 1: 43,50. А также недавно, когда Дэвид Рудиша установил свой удивительный мировой рекорд в Лондоне в 2012 году. гонка была быстрой, но и близко не стояла к другим экстремальным результатам в тех же играх, например, рекорд Боба Бимона по прыжкам в длину или мировой рекорд на 400 м, установленный за 20 годы. Так что доказательства вряд ли можно считать убедительными.

Дело для Йоханнесбурга

В Йоханнесбурге установлено всего три отметки ниже 1:45. Уже в 1973 г. Fiasconaro показал результат 1:44,7, который до сих пор является его послужным списком. Конец 1999 г. Мир Кубковую гонку выиграл Кимутай с результатом 1:44,91. В 2001 году Сепенг продемонстрировал раннюю форму, выиграв в 1:44,95. Ни один из них даже близко не стоит с личными лучшими оценками спортсменов. Мы можем утверждают, что Кимутай устал в конце сезона 1999 г. или что Сепен почти не начал свой сезон в 2001 году. Но факт остается фактом: ни одна из этих отметок не удивительно быстро.

Дело о Найроби

Знаменитая столица Кении, вероятно, видела больше гонок на длинные дистанции на высоте. чем все остальные места вместе взятые. В Найроби было много оценок ниже 1:45, что вряд ли удивительно, учитывая богатство кенийских бегунов на средние дистанции. Долгое время рекорд трассы был всего лишь умеренным 1:43,71, установленным в 2003 году Яфет Кимутай. В 2011 году несравненный Дэвид Рудиша в рекордной форме значительно на этот раз улучшилось до 1: 42,84. В 2012 году он бежал еще быстрее, показав время 1:42,12. Но, как 2013 года эти две отметки Рудиши – единственные, которые ниже старого рекорда Кимутая. Только в общей сложности восемь раз кто-либо пробежал за 1:44 в Найроби.
Теперь мы можем возразить, что трасса в Найроби, возможно, не того качества, с которым мы сталкиваемся. на современных объектах Олимпийской или Бриллиантовой лиги. Оценки в Найроби часто выставляются как ручное время, что предполагает, что объекты, вероятно, могут быть улучшены. Также самый большой гонки в Найроби – это квалификации чемпионата, в которых не будет кардиостимулятора. С другой стороны, многие кенийцы стартуют очень быстро, поэтому их гонки обычно не требуют кардиостимуляторы. И факт остается фактом: отметки, если уж на то пошло, не очень впечатляющие. Такие спортсмены, как Кимутай, Кипротич, Кипту или Бунгей, в Европе бегают намного быстрее. Послужной список Рудиши — потрясающая отметка, но Рудиша бежал быстрее в девять раз. уже, в ряде случаев, более чем на секунду.

Окончательный вывод

Еще неизвестно, что произойдет, если трасса в Найроби когда-либо будет полностью модернизирована. Возможно, мир будет поражен потоком ошеломляющих рекордов на 800 м. Но текущий цифры просто говорят об этом: рекорд трассы в Найроби – это самый быстрый бег на 800 м в истории. на высоте, и в настоящее время (после сезона 2011 г.) он занимает только место 56 th отметить в списке всех времен!

Получают ли бегуны на 800 м пользу высота? Вероятно, ответ: Нет, не !


Соглашаться? Не согласен? Присылайте свои комментарии на

Реакция морфологии листа на облучение зависит от высоты произрастания Nothofagus cunninghamii

. 2006;169(2):291-7.

doi: 10.1111/j.1469-8137.2005.01585.x.

Марк Дж Ховенден 1 , Жаклин К. Вандер Шор

принадлежность

  • 1 Школа растениеводства, Университет Тасмании, Locked Bag 55, Hobart, Tas 7001, Австралия. Марк.Ховенден@utas.edu.au
  • PMID: 16411932
  • DOI: 10.1111/j.1469-8137.2005.01585.x

Бесплатная статья

Марк Дж. Ховенден и соавт. Новый Фитол. 2006.

Бесплатная статья

. 2006;169(2):291-7.

doi: 10.1111/j. 1469-8137.2005.01585.x.

Авторы

Марк Дж. Ховенден 1 , Жаклин К. Вандер Шор

принадлежность

  • 1 Школа растениеводства, Университет Тасмании, Locked Bag 55, Hobart, Tas 7001, Австралия. Марк.Ховенден@utas.edu.au
  • PMID: 16411932
  • DOI: 10.1111/j.1469-8137.2005.01585.x

Абстрактный

Морфология листьев достоверно меняется с увеличением высоты у многих видов, и обычно считается, что это связано с температурой. Изменения освещенности с высотой могут исказить любые отношения между морфологическим признаком и высотой, особенно если высота происхождения влияет на реакцию на облучение. Здесь мы описываем влияние освещенности и высоты над уровнем моря на морфологию листьев южного бука Nothofagus cunninghamii. Черенки с каждой из четырех высот выращивали в теплице при полном солнечном свете или 50% тени, а морфология листьев зависела от освещенности, высоты происхождения и присоединения. Наблюдалась значительная взаимосвязь между освещенностью и высотой над уровнем моря для длины, ширины, толщины, площади, веса, удельной площади листа и плотности устьиц листа. Не было никакого влияния высоты на отношение длины листа к ширине или устьичный индекс, а также не было взаимодействия между освещенностью и высотой происхождения для этих переменных. Эти результаты показывают, что высота произрастания растения оказывает решающее влияние на морфологическую реакцию листа на облучение. Это необходимо учитывать при климатических реконструкциях.

Похожие статьи

  • Природа против воспитания в морфологии листьев южного бука Nothofagus cunninghamii (Nothofagaceae).

    Ховенден М.Дж., Вандер Шур Дж.К. Ховенден М.Дж. и соавт. Новый Фитол. 2004 г., февраль; 161 (2): 585–594. doi: 10.1046/j.1469-8137.2003.00931.x. Epub 2003 1 декабря. Новый Фитол. 2004. PMID: 33873506

  • Ограничения эффективности светоперехвата из-за строения побегов у широколиственных видов Nothofagus.

    Ниинеметс У, Ческатти А, Кристиан Р. Ниинеметс У и др. Физиол дерева. 2004 июнь; 24 (6): 617-30. doi: 10.1093/treephys/24.6.617. Физиол дерева. 2004. PMID: 15059762

  • Анатомические и морфологические изменения листвы проростков Nothofagus pumilio при контролируемом освещении и уровне влажности почвы.

    Иванчич Х.С., Ленчинас М.В., Пастур Г.Дж., Эстебан Р.М., Эрнандес Л., Линдстром И. Иванчич Х.С. и соавт. Физиол дерева. 2012 май; 32(5):554-64. doi: 10.1093/treephys/tps024. Epub 2012 11 апр. Физиол дерева. 2012. PMID: 22499597

  • Морфологическая и фотосинтетическая реакция Aeschynanthus longicaulis на высокую и низкую освещенность.

    Ли Кью, Дэн М, Сюн Ю, Кумбс А, Чжао В. Ли Кью и др. Журнал «Научный мир». 2014; 2014:347461. дои: 10.1155/2014/347461. Epub 2014 30 июня. Журнал «Научный мир». 2014. PMID: 25093201 Бесплатная статья ЧВК.

  • Масштабные отношения между массой листа и площадью листа видов сосудистых растений меняются с высотой.

    Пан С., Лю С., Чжан В., Сюй С., Ван Н., Ли И., Гао Дж., Ван И., Ван Г. Пан С. и др. ПЛОС Один. 2013 11 октября; 8 (10): e76872. doi: 10. 1371/journal.pone.0076872. Электронная коллекция 2013. ПЛОС Один. 2013. PMID: 24146938 Бесплатная статья ЧВК.

Посмотреть все похожие статьи

Цитируется

  • Вариации размера листьев доминирующего пустынного кустарника Reaumuria Soongarica , адаптированного к гетерогенным условиям.

    Фан Х, Ян Х, Цянь С, Башир Д.Г., Инь Х, Сун П, Ма XF. Фан Х и др. Эколь Эвол. 2020 19 августа; 10 (18): 10076-10094. doi: 10.1002/ece3.6668. электронная коллекция 2020 сен. Эколь Эвол. 2020. PMID: 33005365 Бесплатная статья ЧВК.

  • Различия в свойствах листьев на разных высотах отражают стратегию адаптации растений к изменениям окружающей среды.

    Лю В., Чжэн Л. , Ци Д. Лю В. и др. Эколь Эвол. 2020 15 июля; 10 (15): 8166-8175. doi: 10.1002/ece3.6519. Электронная коллекция 2020 авг. Эколь Эвол. 2020. PMID: 32788969 Бесплатная статья ЧВК.

  • Морфологические и анатомические признаки листьев тропических и умеренных хвойных лесов: механизмы и факторы влияния.

    Тянь М., Ю Г., Хе Н., Хоу Дж. Тянь М. и др. Научный представитель 2016 г., 22 января; 6:19703. дои: 10.1038/srep19703. Научный представитель 2016. PMID: 26796339 Бесплатная статья ЧВК.

  • Генетическая дифференциация, несмотря на высокий поток генов в доминирующем дереве тропических лесов юго-восточной Австралии, Nothofagus cunninghamii.

    Дункан С.Дж., Уорт М.Р., Джордан Г.Дж., Джонс Р.С., Вайланкур Р. Е. Дункан CJ и др. Наследственность (Эдинб). 2016 янв;116(1):99-106. doi: 10.1038/hdy.2015.77. Epub 2015 9 сентября. Наследственность (Эдинб). 2016. PMID: 26350630 Бесплатная статья ЧВК.

  • Внутривидовые отношения между плотностью древесины, структурными признаками листьев и окружающей средой у четырех совместно встречающихся видов Nothofagus в Новой Зеландии.

    Ричардсон С.Дж., Аллен Р.Б., Бакстон Р.П., Исдейл Т.А., Херст Дж.М., Морс К.В., Смиссен Р.Д., Пельтцер Д.А. Ричардсон С.Дж. и соавт. ПЛОС Один. 2013;8(3):e58878. doi: 10.1371/journal.pone.0058878. Epub 2013 18 марта. ПЛОС Один. 2013. PMID: 23527041 Бесплатная статья ЧВК.

Просмотреть все статьи “Цитируется по”

Типы публикаций

термины MeSH

Приливы и течения NOAA

Датумы приливов

В общем, данное является базой возвышение, используемое в качестве ориентира для отсчета высоты или глубины. А приливная отметка — это стандартная высота, определяемая определенной фазой прилив. Приливные данные используются в качестве ориентиров для измерения местных уровней воды. и не должен распространяться на районы с различными океанографическими характеристиками без обосновывающие измерения. Для того, чтобы они могли быть восстановлены, когда необходимо, такие базовые данные привязаны к фиксированным точкам, известным как скамья Метки. Приливные данные также являются основой для установления земля в частной собственности, земля в государственной собственности, территориальное море, исключительный экономическая зона и границы открытого моря. Ниже приведены определения прилива датумы, поддерживаемые Центром оперативной океанографической продукции и Услуги.

ШЛЯПА

Самый высокий астрономический прилив

Высота самого высокого предсказанного астрономического прилива, который, как ожидается, произойдет на конкретной приливной станции за период времени в 40 лет. 40-летний период будет включать в себя 2 периода Национальной Эпохи Приливов. Этот период времени будет обновляться каждые 20 лет. Текущие значения основаны на периоде времени 2000-2040 гг.

МЧВ*

Средняя высокая высокая вода

среднее значение максимальной высоты половодья в каждый приливный день, наблюдаемое в течение Эпоха национальных приливов. Для станций с более короткими сериями сравнение одновременных наблюдений с контрольной приливной станцией сделано для того, чтобы получить эквивалентные данные Национального приливного Датам Эпоха.

СВ

Средний паводок

среднее значение всех высоких уровней воды, наблюдаемых над Национальным приливным Датам Эпоха. Для станций с более короткими сериями сравнение проводятся одновременные наблюдения с контрольной приливной станцией для чтобы получить эквивалентные данные Национальной эпохи приливов и отливов.

ДТЛ

Дневной прилив Уровень

среднее арифметическое среднего высокого половодья и среднего нижнего межени.

МТЛ

Средний уровень прилива

Среднее арифметическое среднего многоводья и среднего маловодья.

МСЛ

Средний уровень моря

среднее арифметическое почасовых высот, наблюдаемых над Национальным приливом Датам Эпоха. Более короткие серии указаны в названии; например ежемесячно средний уровень моря и среднегодовой уровень моря.

МЛВ

Средний низкий уровень воды

средний из всех низкие высоты воды, наблюдаемые в эпоху национальных приливов и отливов. За станции с более короткими сериями, сравнение одновременных наблюдений с контрольной приливной станцией для того, чтобы вывести эквивалент датум Национальной эпохи приливов.

МЛВ*

Средняя нижняя межень

средняя высота нижней межени каждого приливного дня, наблюдаемая за Эпоха национальных приливов. Для станций с более короткими сериями сравнение одновременных наблюдений с контрольной приливной станцией сделано для того, чтобы получить эквивалентные данные Национального приливного Датам Эпоха.

LAT

Самый низкий астрономический прилив

Высота самого низкого предсказанного астрономического прилива, который, как ожидается, произойдет на конкретной приливной станции за период времени в 40 лет. 40-летний период будет включать в себя 2 периода Национальной Эпохи Приливов. Этот период времени будет обновляться каждые 20 лет. Текущие значения основаны на периоде времени 2000-2040 гг.

ГТ

Большой дневной диапазон

разница в высоте между средним более высоким половодьем и средним более низким низким уровнем воды вода.

МН

Средний диапазон прилива

перепад высот между средним половодьем и средним маловодьем.

ДКВ

Среднесуточный паводок Неравенство

Половина средней разницы между двумя паводками каждого приливного дня, наблюдаемого над Национальным приливным Датам Эпоха. Он получается путем вычитания среднего значения всех паводков из среднее значение более высоких паводков.

ДЛК

Неравенство среднего дневного маловодья

Половина средней разницы между двумя маловодьями каждого приливного дня, наблюдаемого над Национальным приливным Датам Эпоха. Он получается путем вычитания среднего значения нижней малой воды от среднего уровня всех малых вод.

Автомобильная дорога

Интервал половодья по Гринвичу

средний интервал (в часах) между прохождением Луны через Гринвичский меридиан и следующий за ним паводок на локации.

LWI

Интервал малой воды по Гринвичу

средний интервал (в часах) между прохождением Луны через Гринвичский меридиан и следующая за ним маловодье на локации.

Макс Тайд

Самый высокий наблюдаемый прилив

Максимальная высота, достигнутая приливом. Паводок возникает из-за периодических приливных сил и воздействия метеорологических, гидрологических и/или океанографических условий.

Минимальный прилив

Самый низкий наблюдаемый прилив

Минимальная высота, достигаемая приливом. Низкая вода возникает из-за периодических приливных сил и воздействия метеорологических, гидрологических и/или океанографических условий.

Датум станции

Фиксированная база возвышение на приливная станция, к которой относятся все измерения уровня воды. датум уникален для каждой станции и устанавливается на более низкой отметке чем вода, как ожидается, когда-либо достигнет. На него ссылаются первичный репер на станции и поддерживается постоянным независимо от изменения в датчике уровня воды или приливной рейке. Данные табуляции чаще всего в нуле первого прилива устанавливается стафф.
Национальная система приливов Эпоха
Конкретный 19-летний период, принятый Национальной океанской службой в качестве официального времени сегмент, на котором проводятся наблюдения за приливами и обрабатываются для получения средние значения (например, средняя нижняя межень и т. д.) для приливных отсчетов. это необходимо для стандартизации из-за периодического и кажущегося вековым тренды уровня моря. Нынешний NTDE – 1983 год. по 2001 г. и активно рассматривается для пересмотра каждые 20-25 лет. Приливные данные в некоторых регионах с аномальными изменениями уровня моря (Аляска, Мексиканский залив) рассчитаны по модифицированной 5-летней эпохе.

*В некоторых местах бывают дневные приливы – один прилив и один отлив в день. В большинстве мест есть Полусуточные приливы — приливы дважды повторяют приливы и отливы. каждый день, причем один из двух приливов выше другого и один из двух отливов ниже другого.

Справочные материалы

  1. (Получить PDF-ридер) Приливные датумы и их применение — Специальная публикация NOAA NOS CO-OPS 1
  2. (Получить PDF-ридер) Справочник по вычислительным методам определения приливных отливов — Специальная публикация NOAA NOS CO-OPS 2
  3. (Получить PDF-ридер) Глоссарий приливов и течений

Все документы доступны на http://tidesandcurrents.noaa.gov/pub.html

Страница навигации по данным

Страница «Датумы» (пример справа) обеспечивает доступ к установленным данным для станции, указанной в левом верхнем углу. углу страницы. Приливные данные на этой странице относятся к произвольной системе отсчета станции. Чтобы применить эти данные для съемки или управления прибрежной зоной, их необходимо уменьшить. к средней нижней малой воде (MLLW), которая является эталонной величиной для прогнозов, стенд отметьте публикацию и морские карты. Другие приливные (средний высокий уровень воды (MHW)) и геодезические (североамериканский вертикальный датум 19).88 (NAVD 88)) датумы также могут использоваться по особым причинам. Меридиан времени (ТМ) опорный меридиан, используемый для расчета времени. Эпоха — это 19-летний приливный цикл, используемый для расчета датумов. Текущая национальная эпоха приливов и отливов (NTDE) относится к периоду с 1983 по 2001 год. Приливы и отливы в некоторых регионах с аномальными изменениями уровня моря (Аляска, Мексиканский залив) 5-летняя эпоха.

Данные могут отображаться в футах или метрах. Нажмите кнопку «Отправить», чтобы применить выбранную единицу измерения к таблице значений приливных датумов. Заголовок таблицы будет отражать единицы измерения, применяемые в настоящее время к таблице. Ссылка на другие типы данных для той же станции с помощью ссылок вверху. Ссылки выделены только для тех типов данных, которые доступны для станции.

Геодезические данные

Национальная геодезическая служба (NGS) определяет геодезические данные как: 1. «Набор констант, используемых для вычисления координат точек на Земле». Как правило, исходная точка — это эталон, от которого производятся измерения. В геодезии и геодезии реперная точка — это точка отсчета на земной поверхности, относительно которой производятся измерения положения, и связанная с ней модель формы земли для вычисления положений. Горизонтальные датумы используются для описания точки на поверхности земли по широте и долготе. Вертикальные реперные точки используются для измерения высот или подводных глубин.

Североамериканский Вертикальная база 1988 г. (NAVD88) Фиксированная ссылка для отметок, определяемых геодезической нивелировкой. Данные были получены из общего уравнивание наземных уравнительных сетей первого порядка Соединенных Штаты, Канада и Мексика. В регулировке только высота основная приливная отметка, относящаяся к международным Великим озерам Датам 1985 г. (IGLD 85) значение высоты местного среднего уровня моря, в Отце Пойнт, Римуски, Квебек, Канада, считался фиксированным, что обеспечивало минимум ограничение. NAVD 88 и IGLD 85 идентичны. Однако НАВД 88 контрольные значения даны в ортометрических единицах высоты Гельмерта, в то время как Значения IGLD 85 указаны в динамических высотах. См. Международные Великие озера Дата 1985, Национальная геодезическая вертикальная система координат 1929 г. и разница геопотенциала. NAVD 88 не следует использовать в качестве среднего уровня моря.
Национальная геодезическая служба Вертикальная дата 1929 г. (НГВД29) Фиксированная ссылка принятый в качестве стандартной геодезической точки отсчета для высот, определяемых выравнивание. База данных была получена для съемок из общей корректировки уравнительных сетей первого порядка США и Канады. При корректировке средний уровень моря оставался фиксированным, как это наблюдалось в 21 прилив. станций в США и 5 в Канаде. Год указывает на время общей настройки. Синоним для датума уровня моря 19.29. Геодезические данные фиксированы и не учитывают изменения стенды уровня моря. Потому что есть много переменных, влияющих на море. уровне, а также потому, что геодезические данные лучше всего подходят для обширная область, взаимосвязь между геодезическими данными и местным средним значением уровень моря не постоянен от одного места к другому в любое время или космос. По этой причине Национальная геодезическая вертикальная исходная точка должна не путать со средним уровнем моря. См. Североамериканский вертикальный датум из 1988 (НАВД 88). NGVD 29 не следует использовать в качестве среднего уровня моря. NGVD 29 больше не поддерживается NGS.

Ссылки

  1. Часто задавали вопросы на странице http://www.ngs.noaa.gov/faq.shtml.
  2. НГС Публикации на http://www.ngs.noaa.gov/PUBS_LIB/pub_index.html.

Приливные и геодезические отношения

Отношения геодезических исходных данных к подключение сетей приливных реперных точек к Национальному пространственному эталону Система (NSRS), поддерживаемая NGS. Используются две процедуры опроса чтобы установить эту связь. Первый заключается в соединении приливных реперных отметок с традиционными дифференциальными уровнями к близлежащим геодезическим реперам с известными геодезическими высотами. Второй – занять приливную реперные отметки с использованием статической GPS-съемки для определения геодезических высоты реперных отметок напрямую. Во всех случаях рекомендуется сделать соединения более чем с одной реперной меткой, предпочтительно с тремя метки, чтобы подтвердить соединение и определить неустойчивую скамейку Метки. Соотношение высот между геодезическими датумами и приливные данные не следует экстраполировать в сторону от определенного места без коррекции или интерполяции, так как отношения меняются в зависимости от параметры, такие как колебания прилива, батиметрия, топография, вариации геоида и вертикальное движение земли. Любая интерполяция должна делать осторожно и, по возможности, руководствоваться Национальной океанской службой. Инструмент VDatum, который можно получить по адресу: http://vdatum. noaa.gov.

Denver, Altitude, Set Остаток расписания зимних видов спорта

Баскетбол (М) Баскетбол (М): Facebook Баскетбол (М): Твиттер Баскетбол (М): Instagram Баскетбол (М): Билеты Баскетбол (М): Расписание Баскетбол (М): Состав Баскетбол (М): Новости Баскетбол (Ж) Баскетбол (Ж): Facebook Баскетбол (Ж): Твиттер Баскетбол (Ж): Instagram Баскетбол (Ж): Билеты Баскетбол (Ж): Расписание Баскетбол (Ж): Состав Баскетбол (Ж): Новости Гольф (М) Гольф (М): Facebook Гольф (М): Твиттер Гольф (М): Instagram Гольф (М): Расписание Гольф (М): Состав Гольф (М): Новости Гольф (Ж) Гольф (Ж): Facebook Гольф (Ж): Твиттер Гольф (ж): Instagram Гольф (Ж): Расписание Гольф (Ж): Состав Гольф (Ж): Новости Гимнастика (Ж) Гимнастика (Ж): Facebook Гимнастика (Ж): Твиттер Гимнастика (Ж): Instagram Гимнастика (Ж): Билеты Гимнастика (Ж): Расписание Гимнастика (Ж): Состав Гимнастика (Ж): Новости Хоккей (М) Хоккей (М): Facebook Хоккей (М): Твиттер Хоккей (М): Instagram Хоккей (М): Билеты Хоккей (М): Расписание Хоккей (М): Состав Хоккей (М): Новости Лакросс (М) Лакросс (М): Facebook Лакросс (М): Твиттер Лакросс (М): Instagram Лакросс (М): Билеты Лакросс (M): Расписание Лакросс (М): Состав Лакросс (М): Новости Лакросс (Ж) Лакросс (Ж): Facebook Лакросс (Ж): Твиттер Лакросс (Ж): Instagram Лакросс (Ж): Расписание Лакросс (Ж): Состав Лакросс (Ж): Новости Катание на лыжах Катание на лыжах: Facebook Лыжи: Твиттер Катание на лыжах: Инстаграм Катание на лыжах: Расписание Лыжи: состав Горные лыжи: Новости Футбол (М) Футбол (М): Facebook Футбол (М): Твиттер Футбол (М): Instagram Футбол (М): Билеты Футбол (М): Расписание Футбол (М): Состав Футбол (М): Новости Футбол (ж) Футбол (Ж): Facebook Футбол (Ж): Твиттер Футбол (Ж): Instagram Футбол (Ж): Билеты Футбол (Ж): Расписание Футбол (Ж): Состав Футбол (Ж): Новости Плавание и дайвинг (M) Плавание и дайвинг (М): Facebook Плавание и дайвинг (М): Твиттер Плавание и дайвинг (М): Instagram Плавание и дайвинг (M): Расписание Плавание и дайвинг (M): Состав Плавание и дайвинг (М): Новости Плавание и дайвинг (ж) Плавание и дайвинг (W): Facebook Плавание и дайвинг (W): Твиттер Плавание и дайвинг (W): Instagram Плавание и дайвинг (W): Расписание Плавание и дайвинг (Ж): Состав Плавание и дайвинг (W): Новости Теннис (М) Теннис (М): Facebook Теннис (М): Твиттер Теннис (М): Instagram Теннис (М): Расписание Теннис (М): Состав Теннис (М): Новости Теннис (Ж) Теннис (Ж): Facebook Теннис (Ж): Твиттер Теннис (Ж): Instagram Теннис (Ж): Расписание Теннис (Ж): Состав Теннис (Ж): Новости Триатлон (Ж) Триатлон (Ж): Facebook Триатлон (Ж): Твиттер Триатлон (Ж): Instagram Триатлон (Ж): Расписание Триатлон (Ж): Состав Триатлон (Ж): Новости Волейбол (Ж) Волейбол (Ж): Facebook Волейбол (Ж): Твиттер Волейбол (Ж): Instagram Волейбол (Ж): Билеты Волейбол (Ж): Расписание Волейбол (Ж): Состав Волейбол (Ж): Новости Игровые программы Розыгрыш 50/50 Стоянка Направления Проживание и транспорт Пионер промоутер Магнесс Путеводитель по А-Я TicketSmarter — рынок перепродажи Следуйте за пиосами НЧК. ТВ Пионерский полный доступ Составное расписание Бойцовская песня Запросы на пожертвования Черлидинг Имя, образ и подобие Согласие Денвер Спорт Недвижимость Каталог Соглашение о местоположении Удобства Лицензирование и брендинг Отдых События Ричи Центра СААК Спортивная медицина Сила и кондиционирование Спортивная психология Поддержка студентов-спортсменов Раздел IX Отчет EADA Справочник студента-спортсмена Всеамериканцы Академические всеамериканцы Кубок режиссеров зал славы Национальные награды Национальные чемпионаты Успех после сезона Олимпийцы График Спортивные новости Отношения с населением Профессора-первопроходцы Стратегический план 2019-20 лет в обзоре Дайте сейчас Спортивный фонд пионеров Купить билеты

Метка/символ высоты – VisualARQ – McNeel Forum

keithscadservices (Keithscadservices)

#1

ДОЛЖЕН быть способ быстро нарисовать символ высоты, как показано на рисунке. Я посмотрел старую ветку, но я думаю, что они говорили о метке (или как бы вы это ни называли):

Евгений

#2

Привет! Я сделал один из них сам, используя скрипт Grasshopper внутри объекта vaAnnotation. Я могу разместить его, если хотите. Однако у него нет этой линии лидера. Это вы должны были бы добавить сами.
Если бы вы это сделали, не было бы некоторых удобных точек редактирования, как в обычных аннотациях Rhino.

1 Нравится

альфмельбев (Альфонсо Мелеро Бевиа)

#3

Привет @keithscadservices,

Как говорит @Eugen, вы можете сделать это в стиле Grasshopper. Вы можете найти информацию о том, как это здесь.

Вы можете найти уже готовые стили Grasshopper в Food4Rhino. Я думаю, что это наиболее похоже на то, что вам нужно. Вы можете импортировать эти стили Grasshopper следующим образом.

1 Нравится

(Keithscadservices)

#4

@Eugen Спасибо, Евгений! Это было бы полезно.

@alfmelbev Это выглядит интересно/весело строить, и впереди длинные выходные. Я не против создавать/настраивать свои собственные инструменты (на самом деле предпочитаю это, пока у меня есть время). Я просто немного предполагаю, но я чувствую, что VisualARQ может преуспеть, если будет включать больше базовых готовых функций; может быть, помочь ему охватить более широкую аудиторию. На данный момент я использую только несколько основных функций, но как только я углублюсь в них, у меня будет лучшее представление о том, что можно включить. Контент по умолчанию на самом деле не соответствует полному потенциалу программы.

Евгений

#5

Кейтскадсервисс:

VisualARQ может преуспеть, если будет включать в себя больше готовых базовых функций

Согласен! ВА3?

ElevationMarks.val (66,3 КБ)
vaElevationMarkElevation.gh (21,1 КБ)
vaElevationMarkFloorplan.gh (23,9 КБ)

2 лайков

(Keithscadservices)

#6

Спасибо Евгений!!

Евгений

#7

Не забывайте: это 3D-объекты (в отличие от высотных отметок, скажем, в Revit или ArchiCAD), и они следуют моей собственной «системе» слоев — которую, конечно, вы можете изменить в определении стиля.

1 Нравится

Альфмельбев (Альфонсо Мелеро Бевиа)

#8

Привет @keithscadservices,

Конечно, мы можем добавить новые объекты в библиотеку. Пожалуйста, дайте мне знать, какие из них вы хотели бы иметь.

1 Нравится

Евгений

#9

альфмельбев:

Пожалуйста, дайте мне знать, какие из них вы хотели бы иметь.

Спасибо, признателен!
В идеале эти символы работают также в пространстве макета (так сказать, в 2D-режиме) и извлекают свою информацию (если она есть) из базовой детали — точно так же, как обычные аннотации Rhino. Если это так, они также должны двигаться вместе с деталью.

  • Вышеупомянутые обозначения высоты для фасадов и планов этажей, но с «2D-режимом».

  • Линии сетки с некоторыми вариантами заголовков строк

  • Этикетка

    — можно ли использовать ту, что от Lands Design?

    изображение 735×670 20,9 КБ

  • Масштабная линейка. Должен также работать в пространстве макета и быть связанным с деталью с некоторыми графическими «ароматами» на выбор:

    image784×217 2,23 КБ

Спасибо!

2 лайка

archist97 (Архист97)

#10

Кейтскадсервисс:

Контент по умолчанию не соответствует полному потенциалу программы.

Полностью согласен. На самом деле VisualARQ слишком дорог для своей производительности

keithscadservices (Keithscadservices)

#11

Честно говоря, мне пришлось бы рисовать одно и то же здание бок о бок в Revit и AutoCAD, чтобы сделать действительно тщательную работу. Я мог бы сделать именно это в будущем. Я действительно успешно моделировал гаражи в Rhino с гораздо большей точностью, чем это возможно в Revit (по крайней мере, в разумные сроки, то есть я уверен, что это можно сделать в Revit, но это ооооооооооооооооооооооо). Это произошло потому, что мне нужно было быстро определить отметки на виде в плане, где, как и раньше, я экспортировал сечения в САПР и использовал блок с атрибутом, внутри которого было поле для Y-координаты моего символа высоты (раздел кстати, инструменты работают потрясающе!!), короче говоря, я нахожу вещи только тогда, когда сталкиваюсь с ними. Я имел в виду попробовать и «протестировать» каждую функцию в программе, а не предложения мирной еды вместе по одному. Я хочу переделать проект, который я сделал в Revit (который превратился в черную дыру моего времени), а затем составить полный «обзор» или отчет. Я, вероятно, буду готов к VisualARQ 4.

1 Нравится

(Альфонсо Мелеро Бевиа)

#12

Привет @Eugen,

У меня есть несколько вопросов по вашим запросам:

Eugen:

аннотационные символы для фасадов и планов этажей, но с «2D-режимом»

Что вы имеете в виду под «режимом 2D»?

Евгений:

Линии сетки с некоторыми вариантами заголовков строк

Вы имеете в виду структурную сетку?

Евгений

№13

Альфмельбев:

Что вы имеете в виду под «режимом 2D»?

Под «2D» я подразумеваю пространство макета. Как и обычные размеры Rhino, символы должны размещаться поверх детали и ассоциироваться с объектами внутри детали.

Давайте резюмируем:
Обучение Rhino некоторым манерам в отношении архитектуры и документации — это идея VisualArq, верно? С одной стороны, это действительно олдскульный рабочий процесс AutoCAD, где все разбросано по пространству модели, независимо от того, 2D оно или 3D. С другой стороны, есть рабочий процесс, похожий на Revit или ArchiCAD, когда вы получаете автоматические 2D-виды из 3D-данных и рисуете поверх них.
Rhino – это какой-то гибрид. Вы можете работать «фристайлом» или «дисциплинированно», а иногда даже имеет смысл заниматься фристайлом. Но вы только доберетесь до сих пор.
Таким образом, «чистый» рабочий процесс также должен быть вполне возможен, если это необходимо, и для этого пространство макета является подходящим местом. Вот почему аннотации и символы должны работать и там.

Альфмельбев:

Вы имеете в виду структурную сетку?

Точно.

На данный момент сетку довольно сложно эмулировать, потому что она всегда должна оставаться сверху на виде в плане. Для этого в пространстве модели вам теоретически нужно разместить сетку на каждом уровне, чтобы она не исчезала при отключении неправильных уровней. Не практично.
В пространстве макета вы можете поместить сетку поверх детали (уже пробовали), но тогда она не будет связана с пространством модели в детали, и точно так же 3D-части не будут привязаны к сетке (что, кстати, также была бы желательной функцией. Revit, например, может связывать объекты с сетками.)
Будет интересно посмотреть, как вы решите это. Можно ли вообще отображать объекты всегда сверху? Порядок прорисовки не работает с поверхностями. Каким-то образом «взломать» конвейер отображения? Еще сложнее, если сетка находилась в пространстве модели и видна через Деталь. К сожалению, у Rhino все еще есть проблемы с порядком прорисовки деталей.

Спасибо!

3 лайков

фсалла (Франсеск Салла)

№14

Евгений:

Будет интересно посмотреть, как вы решите это. Можно ли вообще отображать объекты всегда сверху? Порядок прорисовки не работает с поверхностями.

Пробовали ли вы поместить сетку (если они кривые) внизу вашей модели (в пространстве модели) и запустить Команда BringToFront на нем? это должно сделать его видимым поверх вашей модели на любом виде в плане.

Евгений

№15

Да, но что, если я отключу все уровни, кроме того, над которым работаю?

Изменить: решением может быть то, что на панели уровней вы разрешите включать уровни, которые не являются «соседями», что пока невозможно.
Если бы это было так, я мог бы, например, сделать так: я хочу работать на уровне 11 (скажем, 20). Ставлю сетку под уровень -1, включаю, потом выключаю уровни 0-10, включаю уровень 11, и отключаю все выше 11.

фсалла (Франсеск Салла)

№16

Евгений:

Да, но что, если я отключу все уровни, кроме того, над которым работаю?

Вы можете просто проверить его статус «отсечения»:

image1114×499 24,7 КБ


1 Нравится

Евгений

# 17

Большой палец вверх!!
Спасибо, многое решает!

Бег на высоте | Доктор Марк Хайнс

Бег на высоте может быть интересен спортсменам по двум причинам. Во-первых, существует значительный интерес к использованию высоты в качестве средства повышения эффективности тренировок за счет повышения эффективности транспортировки кислорода к работающим мышцам. Одна математическая модель предсказывает, что при эффективном использовании высотные тренировки могут сократить чье-то время марафона на уровне моря примерно на 5%, или 8,5 минут (1).

Во-вторых, с растущим спросом со стороны гонщиков на соревнования в самых экстремальных условиях на Земле, должно быть полезно улучшить наше понимание того, чего ожидать, готовясь к гонке на большой высоте (например, к марафону на Эвересте или La Ultra /Высокая ультрараса). Например, было обнаружено, что VO2 max снижается с 66 (мл/кг/мин) на 300 м до 55 (мл/кг/мин) на 2800 м с соответствующим уменьшением времени до истощения (2).

В дополнение к падению VO2 max на большой высоте также снижается марафонская скорость, при этом разница в скорости между марафонами на уровне моря и 4300 м составляет около 35% (3). Элитные бегуны могут бегать на высоте с более высоким процентом от их максимального VO2 и максимальной частоты сердечных сокращений по сравнению с другими бегунами (3). Это также влияет на эффективность бега на короткие дистанции: время бега на 3 мили увеличивается примерно на 8,5% по сравнению с бегом на уровне моря, хотя за счет акклиматизации это может быть сокращено в течение нескольких дней (до 5,7% к 29-му дню).) (4).

По мере увеличения нашей высоты атмосферное давление становится ниже по сравнению с уровнем моря. Хотя процентное содержание различных газов в воздухе остается прежним, при более низком атмосферном давлении они распространяются на большую площадь, а это означает, что при каждом вдохе в наши легкие поступает меньше кислорода. Итак, по мере того, как мы достигаем больших высот, наша частота дыхания увеличивается, пытаясь каждую минуту доставлять в легкие достаточное количество кислорода для поддержания здоровья.

Выносливость снижается при первом воздействии на большую высоту, но постепенно восстанавливается в течение 2-3 недель благодаря акклиматизации (5). Мы акклиматизируемся к большей высоте, увеличивая эффективность, с которой доступный восстановленный кислород может транспортироваться кровью туда, где он необходим. Это включает увеличение концентрации эритроцитов (гематокрита), процесс, который происходит с момента первого пребывания на высоте и увеличивается в течение нескольких дней и недель. Воздействие на очень большие высоты без акклиматизации может привести к летальному исходу, поскольку мозг и другие органы могут испытывать кислородное голодание, а повышенная частота дыхания недостаточна для удовлетворения потребностей в доставке кислорода.





Гематокрит, ЭПО и допинг крови



Допинг крови и введение эритропоэтина (ЭПО) используются для повышения гематокрита. Допинг крови требует удаления крови и отделения эритроцитов (эритроцитов), которые затем можно вводить обратно в организм позднее. Идея состоит в том, что производство эритроцитов увеличивается, чтобы компенсировать потерю крови, поэтому, когда извлеченные эритроциты будут повторно введены позже, общая концентрация эритроцитов будет чрезвычайно высокой. Таким образом, кислородная емкость крови будет увеличена, и, как следствие, производительность должна улучшиться.

ЭПО – это гормон, который напрямую сигнализирует организму о необходимости увеличить выработку эритроцитов, и его можно вводить путем инъекций для повышения уровня этого гормона, что, как следствие, увеличивает гематокрит. Как допинг крови, так и введение ЭПО запрещены спортивными руководящими органами, но есть интерес к использованию пребывания на большой высоте в качестве естественного средства улучшения гематокрита.

Гематокрит постоянно контролируется системами внутреннего контроля, при этом эритроциты создаются или разрушаются в соответствии с требованиями. Таким образом, точно так же, как допинг крови и введение ЭПО требуют повторных применений, чтобы получить пользу, высотная тренировка требует продолжительного пребывания на большой высоте. До сих пор ведутся споры о том, как лучше всего использовать высотную тренировку для повышения производительности, и оставшаяся часть этой статьи посвящена тому, что исследователи обнаружили при изучении этого подхода к тренировкам.





Цели высотной тренировки



Чтобы приносить пользу, высотная тренировка должна приносить пользу в аэробной форме напрямую или посредством усиленного тренировочного стимула в связи с требованиями выполнения упражнений выше (6). Адаптация может включать общую сердечно-сосудистую и нервно-мышечную адаптацию, поскольку организм стремится быть максимально эффективным при ограниченном доступе кислорода (6). Однако пребывание на высоте должно быть достаточно продолжительным, чтобы стимулировать адаптацию. Например, тренировки на большой высоте (4500 м) в течение всего пары часов недостаточно для получения каких-либо преимуществ от использования в последующих высокогорных занятиях (5).

Некоторые спортсмены использовали прерывистую гипоксическую тренировку (IHT) для улучшения результатов. Это требует времени, проведенного в контролируемой среде – часто в климатической камере или палатке, – в которой давление воздуха поддерживается нормальным (нормобарическое) или ниже нормального (гипобарическое) с пониженным уровнем кислорода (гипоксия). В качестве альтернативы также можно использовать фактическое пребывание в гористой местности, где можно провести некоторое время на большой высоте и немного ниже. Цель состоит в том, чтобы провести достаточно времени в гипоксической среде, чтобы вызвать акклиматизацию, в надежде, что это улучшит спортивные результаты.





Жить высоко, тренироваться низко



Поскольку тренировки на большой высоте требуют больше усилий, чем на уровне моря, считается, что ИГТ повысит тренировочный эффект и улучшит физическую форму (7). Считается, что преимущества гипоксической тренировки включают повышение гематокрита, улучшение аэробной способности (макс. VO2) и улучшение аэробных результатов (7).

«Живи высоко, тренируйся низко» — это тип IHT. Это включает в себя пребывание на высоте, достаточной для акклиматизации, но тренировку ниже, чтобы не влиять на интенсивность упражнений (7). При занятиях на высоте снижение доступности кислорода предъявляет повышенные требования к телу, поскольку мышцы и органы борются за получение достаточного количества кислорода для функционирования, в результате чего снижается работоспособность. Таким образом, тренировки на этой высоте предполагают снижение интенсивности тренировок.

Жить высоко и тренироваться низко призвано дать лучшее из обоих миров: улучшенную аэробную способность за счет акклиматизации и улучшенную производительность за счет использования этой увеличенной аэробной способности в сложных упражнениях внизу. Важно отметить, что тренировки на высоте вряд ли будут полезны для уже хорошо тренированных спортсменов, которые вместо этого страдают от неспособности тренироваться с обычной скоростью и интенсивностью (7).

Одно исследование показало улучшение показателей на 5 км у спортсменов, которые жили высоко и тренировались низко в течение 4 недель (2500 м), но не у спортсменов, которые жили и тренировались на такой высоте (8). 4 недель на 2500 м было достаточно, чтобы увеличить уровень ЭПО и размер эритроцитов (увеличение примерно на 10%), а также увеличить концентрацию гемоглобина и VO2 max.

Улучшение аэробной формы позволило снизить сердечный выброс во время упражнений, поскольку была улучшена способность крови переносить кислород, и каждую минуту кровь перемещала больше кислорода. Следствием этого было то, что сердцу не нужно было биться так быстро, и кровь медленнее проходила мимо легких и работающих мышц, что давало больше времени для переноса кислорода между легкими, кровью и мышцами (8).

Итак, явные улучшения в производительности были зарегистрированы после применения подхода «живой высокий, низкий уровень обучения» в течение 4 недель, но не после подхода «активный высокий уровень, высокий уровень обучения». Далее, спать на 29ночей на смоделированной высоте 3000 м, в течение примерно 11 часов за ночь при общем воздействии оказалось недостаточным для воздействия на гемоглобин и VO2 max (9). Это, по-видимому, демонстрирует важную разницу между месяцем полного пребывания на большой высоте и месяцем только сна на большой высоте.



Live High, Train High



Хотя пребывание на большой высоте в течение длительного периода (месяцев) позволит хотя бы частично восстановить работоспособность по сравнению с нахождением на уровне моря, существуют и другие негативные последствия. пребывания на большой высоте. Окислительный стресс увеличивается, и этот стресс будет увеличиваться еще больше, если тренироваться с высокой интенсивностью на этой высоте (10). Расщепление белков происходит из-за повышенной потребности в белках для создания новых и более крупных эритроцитов.

Поскольку образование эритроцитов представляет собой непрерывный процесс, существует постоянная потребность в небольшом количестве белка, и если это не предусмотрено в рационе, он должен будет поступать из мышечной ткани, что приводит к атрофия мышц и нарушение иммунной функции (6). Добавление протеинов, будь то аминокислоты с разветвленной цепью (BCAA), протеиновые батончики или протеиновые коктейли, может помочь пополнить запас белка и уменьшить или предотвратить эти негативные последствия высокогорья.

Таким образом, жизнь и тренировки на больших высотах приведут к снижению физической работоспособности, включая снижение скорости, выходной мощности и снижение доставки кислорода. Люди также могут ожидать подавления аппетита, снижения синтеза белка, атрофии мышц, увеличения частоты дыхания и изменений в метаболизме (т. е. использования топлива и аэробных и анаэробных энергетических систем) (6). На более умеренных высотах (2500 м) возможно, что все еще есть стимул для адаптации и акклиматизации, но без такой большой потребности в синтезе белка и метаболических изменениях (6).





Энергетические системы и использование субстрата



Было обнаружено, что во время длительных упражнений на больших высотах анаэробные энергетические системы используются больше, чем при таких же упражнениях на уровне моря, для любого человека (11). То есть из-за нехватки кислорода для использования в аэробном производстве энергии организму приходится переключаться на анаэробные источники раньше или на более низких скоростях (11).

Как и следовало ожидать, несмотря на то, что все неакклиматизированные спортсмены страдают от воздействия высоты, более быстрый бегун на уровне моря должен быть более быстрым бегуном на большой высоте. Таким образом, из группы марафонцев на уровне моря те, кто финиширует в первых 10 и последних 10, скорее всего, финишируют на тех же позициях при транспортировке на большую высоту для участия в гонке, даже если результаты каждого будут снижены по сравнению с их временем ниже. вниз.

В ходе одного исследования участников горного забега на 46 км (11) бегуны с самым высоким уровнем лактата в крови (указывающим на повышенное использование анаэробной энергетической системы) финишировали быстрее всех. Более быстрая половина бегунов также имела более высокий уровень глюкозы в крови, чем более медленная половина бегунов, а также более низкий уровень жиров в крови, и это происходило довольно рано в забеге (измерено на 26 км и на высоте 3400 м над уровнем моря). -м) (11).

Маловероятно, что уровень глюкозы в крови снизился бы так рано в начале забега, что в противном случае могло бы объяснить повышенный уровень жиров и снижение уровня глюкозы у более медленных бегунов. Это говорит о том, что более быстрые бегуны лучше высвобождали глюкозу в кровь и использовали ее в качестве топлива, чем более медленные бегуны (включая улучшенное преобразование лактата в глюкозу через печень).

В качестве тренировочного эффекта, когда спортсмены, тренировавшиеся на средней высоте (1500-2000 м), возвращались на уровень моря, их субмаксимальные уровни лактата в крови значительно снижались по сравнению с таковыми у спортсменов, которые тренировались только на море уровень. Это свидетельствует об улучшении аэробной подготовленности, и эффект длился в течение 20 дней после их возвращения на уровень моря (12).

Интересно, что их производительность за это время упала на 2%, по-видимому, потому, что они не могли тренироваться так усердно на высоте, и в результате пострадала их физическая форма. По сути, они не могли тренироваться так быстро, как обычно, и поэтому теряли способность так быстро бегать. Спортсмены, тренирующиеся на умеренной высоте, также сообщили о 50% увеличении заболеваемости инфекциями верхних дыхательных путей и желудочно-кишечного тракта, чем у других (12).

Ссылки:

1. Чепмен Р., Левин Б.Д. Высотная подготовка к марафону. Спортивная медицина. 2007;37(4-5):392-5.

2. Wehrlin JP, Hallen J. Линейное снижение VO2max и производительности с увеличением высоты у спортсменов, выносливых. Европейский журнал прикладной физиологии. 2006;96(4):404-12.

3. Рой Г.С., Джакометти М., Фон Дювиллар С.П. Марафоны на высоте. Медицина и наука в спорте и физических упражнениях. 1999;31(5):723-8.

4. Пью LGC. СПОРТСМЕНЫ НА ВЫСОТЕ. Журнал физиологии-Лондон. 1967;192(3):619-&.

5. Beidleman BA, Muza SR, Fulco CS, Jones JE, Lammi E, Staab JE, et al. Прерывистое гипоксическое воздействие не улучшает показатели выносливости на высоте. Медицина и наука в спорте и физических упражнениях. 2009;41(6):1317-25.

6. Левин Б.Д., Стрей-Гундерсен Дж. Эффекты высотных тренировок опосредованы в первую очередь акклиматизацией, а не гипоксическими упражнениями. В: Roach RC, Wagner PD, Hackett PH, редакторы. Гипоксия: от генов к постели 2001. п. 75-88.

7. Левин Б.Д. Прерывистая гипоксическая тренировка: правда и вымысел. Высотная медицина и биология. 2002;3(2):177-93.

8. Левин Б.Д., Стрей Гундерсен Дж. «Жизнь на высоких тренировках с низким уровнем»: Влияние акклиматизации на средних высотах с тренировками на малых высотах на работоспособность. Журнал прикладной физиологии. 1997;83(1):102-12.

9. Neya M, Enoki T, Kumai Y, Sugoh T, Kawahara T. Влияние ночной нормобарической гипоксии и высокоинтенсивных тренировок при прерывистой нормобарической гипоксии на экономичность бега и массу гемоглобина. Журнал прикладной физиологии. 2007;103(3):828-34.

10. Chen X, Tang Y, Gao M, Qin S, Zhou J, Li X. Пренатальное воздействие липополисахарида приводит к миокардиальному фиброзу у потомства крыс. Международный журнал молекулярных наук. 2015;16(5):10986-96. Эпб 2015/05/27.

11. Хойт Р.В., Эглер Дж.М., Асакура Т. ВЗАИМОСВЯЗЬ МЕЖДУ ПРОИЗВОДИТЕЛЬНОСТЬЮ БЕГА В ХОЛУ НА ВЫСОТЕ И УРОВНЯМИ МЕТАБОЛИТОВ В КРОВИ.

Добавить комментарий

Ваш адрес email не будет опубликован.
