характеристики, особенности, способы применения, цена.

Содержание

Применение гидроизоляционного материала в обустройстве будущего дома, несомненно, важно. Энергоэффективный дом обязательно должен быть надежно утеплен почти во всех его частях. Однако строительные термоизоляционные материалы также требуют бережного отношения и нуждаются в защите от попадания в них влаги.

Свойства материала и где он применяется

Сейчас для обеспечения такой защиты существует множество специальных материалов иностранных и российских производителей. Обширный ассортимент материала представила отечественная фирма «Изоспан». Термоизоляция подвержена повреждениям как снаружи ( погодные условия, колебания температуры), так и внутри из-за высокого уровня влажности, образования конденсата. Для различных участков необходим определенный вид материала.

В публикации рассмотрим все признаки Изоспана Д, так как этот материал приобрел широкую популярность среди строителей. Стоит учесть, что мембрана должна использоваться вместе с другими материалами, и тут главное разобраться какой вид куда должен ложиться.

Продукция фирмы «Изоспан»

Мембраны фирмы «Изоспан» для паро- и гидроизоляции и их свойства

Мембраны и пленки от «Изоспан» производятся из полипропилена. По конструкции они также различаются: могут быть сложными, многослойными или иметь простую структуру.

У каждого вида мембран есть свои характеристики и каждый имеет собственное буквенное определение. Если на упаковке вы обнаружили обозначение из нескольких букв, значит этот материал имеет расширенный спектр возможностей. Если же обозначение более простое, то материал имеет узконаправленную специфику.

Товары фирмы «Изоспан» можно поделить на четыре основные группы:

• Первая группа включает в себя мембраны с гидроизоляционными и ветрозащитными характеристиками, а также вместе с этим и нужной паропроницаемостью. Товары, относящиеся к этой группе различимы по названию присутствием буквы «А» в обозначении («Изоспан А», «Изоспан АМ»).
• Ко второй группе относятся мембраны с развитыми гидро- и пароизоляционными качествами. Они разработаны для того, чтобы не допускать попадание паров в утеплитель или строительные сооружения во избежание конденсации. К таким материалам можно отнести «Изоспан В», «С», «D», «DM», «RS» и «RM».
• Третья группа включает мембраны с отражающей прослойкой (фольгированным), обеспечивающим эффект предельного сохранения энергии. Сюда можно отнести «Изоспан», в обозначении которого стоит буква «F» («ИзоспанRF» или «FB»).
• Четвертая группа включает в себя материал, который представляет собой не мембраны, а стяжные ленты, предназначенные для придания надежности, стойкости и непроницаемости изготавливаемым изоляционным покрытиям. Эта группа определяется буквой «L» в обозначениях («Изоспан FL»).

Прежде чем подробно подойти к рассмотрению мембран «Изоспан», обратим внимание на другие виды мембран, представленные на рынке строительных материалов. Это нужно для понимания того насколько важен буквенный индекс (обозначение) и как следствие того, что взаимозаменяемость в большинстве ситуациях невозможна. Также эта информация поможет определить с выбором нужного вам материала.

Фирма «Изоспан» предлагает на выбор более чем два десятка вариаций материала, каждый из которых предназначен для конкретных целей. В индивидуальном строительстве сталкиваться приходится далеко не со всеми мембранами. В таблице ниже мы указали некоторые из наиболее часто используемых мембран.

Важной особенностью мембран «Изоспан А» являются ее гидроизоляционные и паронепроницаемые свойства. Способствует защите утеплительного материала и стен от воздействия влаги и ветра, но не мешает стенам «дышать», то есть дает парам выходить наружу. Применяют такой материал для наружных стен с внешним утеплителем , наружных стен с наличием вентилируемого фасада, каркасных стен, утепленных перегородок внутри. Устойчивость к ультрафиолетовым лучам — до 3-4 месяцев.

«Изоспан А с ОЗД» представляет собой мембрану с защитой от ветра и огнеупорными компонентами. По свойствам он аналогичен с «Изоспаном А», в отличие от его более выстокой стойкости к высоким температурам и возгоранию. Это очень важно для работ над фасадом ( также и для фасадов с вентиляцией). Группа распространения огня — РП1.

«Изоспан АS» представляет собой трехслойную универсальную гидроизоляционную ветрозащитную паронепроницаемую мембрану. «Изоспану А» она немного проигрывает в пропускании паров, но она намного надежнее по своим гидроизоляционным характеристикам. Она превосходно покажет себя в защите утеплителя кровли с укладкой сверху термоизоляции, под кровлю. «Изоспан АS» предназначен для обеспечения гидроизоляции утеплителя перекрытий чердака и между этажами. Мембрана с маркировкой «АМ» имеет подобные качества и предназначение, проигрывая в качестве показателей прочности.

Материал «Изоспан В» двухслойный, состоит из нетканого полипропиленового полотна пленки из полипропилена. Предназначается для оберегания утеплителей от попадания паров воды изнутри дома, не допускает попадания в воздух жилья волокон материалов утепления (минеральной ваты). Имеет антиксидантное действие, используется для каркасных стен внутри помещения, утепленных наклонных кровельных поверхностей снизу, перекрытий чердака, цоколей, между этажами, перегородок внутри.

«Изоспан С» представлят собой гидро- и пароизоляционную мембрану, состоящую из двух слоев. Сфера применения и структура аналогичны с «Изоспаном В», но «Изоспан С» более прочный, поэтому и применяется он шире. Помимо этого он активно применяется в роли гидроизоляционной отсечки в процессе заливки стяжек пола по основанию бетона.

 «Изоспан D» – это наипрочнейшая двухслойная гидро- и пароизоляционная мембрана. От вышеперечисленных видов материала ей присуща повышенная прочность. Более подробный разбор ее характеристик будет представлен в отдельном разделе текущей статьи.

 «Изоспан FB» — эта пароизоляционная мембрана с фольгированным покрытием. Предназначена для перкрытий из дерева между этажами, для гидро — и пароизоляции стен внутри бань и парных. В качестве основы материала использована крафт-бумага и металлизированный лавсан. Верхний слой составляет теплоотражающая фольгированная поверхность. С помощью нее «Изоспан FB» эффективно защищает утеплители или материал стен и перекрытий от попадания в них пара, отражает тепло внутрь здания. Похожими свойствами наделены мембраны с обозначениями «FD», «FS» и «FX». Этим материалам характерны эффект энергосбережения за счет умения отражать инфракрасное тепловое излучение.

 «Изоспан RS» обладает схожими свойствами и сферой применения.

Стоит учесть, что  на этикетках есть сведения о том, что каждый из типов мембран обладает определенным уровнем устойчивости к ультрафиолету. Это объясняется тем, что все варианты «Изоспана» наделены УФ-стабилизаторами. Однако они не способны уберечь от солнца полностью. Поэтому лучше не подвергать материал солнечному свету на длительное время, а осуществить его обшивку как можно скорей.

• Характеристики «Изоспан А» «Изоспан АS» «Изоспан В» «Изоспан С» «Изоспан D»
• Удельная плотность, г/м² 110 100 70 90 105
• Ширина полотна, мм 1600 1600 1600 1400 1600
• Площадь рулона, м² 35 или 70 70 35 или 70 35 или 70 35 и 70
• Нагрузка на разрыв, продольная/поперечная, Н/50 мм 190/140 190/110 130/107 197/119 1068/890
• Удлинение при разрыве продольные/поперечное, % 67/75 29/35 79/73 48/54 23/29
• Паропроницаемость, г/м² в сутки до 2000 до 880 паронепроницаем паронепроницаем паронепроницаем
• Водоупорность, мм вод. ст., не менее 330 1200 1200 1200 1200
• Вес рулона, кг 3,85 и 7,70 7 2,5 и 5,0 3,2 и 6,5 3,7 и 7,35.

Сравнение параметров различных видов пароизоляционных мембран дает понять, что «Изоспан D» — самый прочный вариант,  и при этом не отстает в повышенном уровне других характеристик. Этим объясняется его универсальность  — он может быть использован для любого участка строительства, в котором нужно сделать надежную преграду для любого проявления влаги.

Указанные в таблице параметры — результат лабораторных исследований, которые проводились по ГОСТу 31899-2 (прочность на растяжение и разрыв) и ГОСТу 3816 (водоупорность).

Ленты «Изоспан» для монтажа изоляционных покрытий.

Специалистами фирмы «Изоспан» были разраТехнологами компании «Изоспан» разработаны специальные ленты-скотчи с клеевой прослойкой с одной или двух сторон, благодаря которым установка изоляционных покрытий упрощается с гарантией качества.

Лента-скотч «ML proff» для склеивания мембран «Изоспан».

 Лента «Изоспан ML proff» — это односторонний скотч, используемый для соединения мембраны к пористым строительным материалам (например, бетон, кирпич и т. п.). Клеевой слой имеет превосходные адгезионные способности, поэтому будут хорошо удерживаться даже на таких сложных поверхностях.

Бутил-каучуковый двухсторонний скотч «Изоспан».

Лента «Изоспан SL» — двухсторонний скотч, который применяется для соединения двух  полотен на их обязательном нахлесте. С помощью ленты стык прочно герметизируется. На наилучший эффект герметизации произойдет при наличии плюсовой температуры воздуха, при этом склеиваемые элементы будут сухими и чистыми.

Клейкая лента «FL termo». «Изоспан FL termo» представляет собой клейкую ленту из алюминия, применяемую для соединения видов «Изоспана» с фольгой, которые используются для облагораживания стен бань и саун. Скотч также предназначен для ремонта мелких повреждений материала. Лента придает надежность и стойкость при стыковке поверхностей.

Где применяется «Изоспан D»

Среди строителей этот вид гидроизоляции пользуется особой популярностью, так как имеет в своей основе целый ряд возможностей. Материал заслужил доверие не только у наших соотечественников, но и за границей. Вид отличается прочностью, состоит из двух слоев, содержит в своем составе высококачественный прочный полипропилен. Первый слой составляет тканый материал из высокопрочных волокон, второй слой состоит из полипропилена. Параметры мембраны указаны на упаковке пиктограммами и цифрами.

Материал возможно использовать в роли качественной паро- и гидроизоляции на различных этапах возведения сооружений из-за соответствующих физико-технических характеристик и определенной структуре:

• Для обеспечения защиты стен и иных вертикальных сооружений от влаги, конденсата и различных испарений. Также материал крепится сверху утеплителя, оберегая  его от выветривания.
• Применяется для гидроизоляции неутепленных стропильных конструкций (скатной кровли, в которой деревянные элементы конструкции нуждаются в защите от влаги, конденсата и ветров). Мембрана монтируется на стропила с обязательным созданием вентиляционного отверстия по линии конька.
• Для изоляции мансардных крыш с использованием утеплителя. Мембрана крепится к стропилам со стороны мансарды, не допуская попадания пара из дома в утеплительный материал.
• В качестве изоляции односкатных и плоских крыш.
• Для гидроизоляции стяжек из цемента при помощи укладывания под них «Изоспана D» на основу из бетона, дерева или из другого материала. Полотно мембраны отличается прочностью и устойчивостью к напорам тяжелого раствора. Также он будет препятствовать выходу влаги из незатвердевшего бетона в процессе заливки и застывания, не дает нарушиться требуемой водоцементной пропорции, нужному для хорошего созреванию. Во время эксплуатации стяжки делается барьер против капиллярного подсасывания влаги снизу.
• Для пароизоляции перекрытий с утеплителем, также и цокольных, межэтажных и чердачных.
• Для создания временной защиты разных участков строительства от погодных проявлений, в том числе и ветров на продолжительность до 3-х – 4-х месяцев во время проведения строительства, реконструкции и ремонта. Материал устойчив к высоким температурам и может быть использован в качестве пароизоляции потолочного и стенного утеплителя в банях и саунах. Для этого существуют более рациональные решения – использования материала из фольги, к примеру «Изоспан FB».

Преимущества и недостатки «Изоспана»

«Изоспан» — это популярнейший материал для гидро- и пароизоляции . на рынке строительных материалов представлено немало аналогичных товаров. Но большинство строительных работ проводится именно с применением «Изоспана».

К преимуществам материала относятся следующие:

• Прочность. В ходе установки материал не будет разрываться и стойко выдерживает разные нагрузки и воздействия в процессе эксплутатации.
• Надежность. Материал предназначен для надежной защиты утеплителя и конструкций из дерева от попадания влаги.
• Универсальность. «Изоспан» способен выполнять несколько функций одновременно и может применяться для разнообразных конструкций.
• Экологичность. «Изоспан» безопасен для человека и окружающей среды, в его составе нет токсичных компонентов.
• Долги срок эксплуатации и практичность. С материалом удобно и легко работать. Полотно хорошо выветривает образующийся конденсат благодаря особенностям его поверхности. Сохраняет при этом утеплитель и дерево сухими и обеспечивает им надежную защиту.
• Отлично сочетает в себе бюджетную стоимость и отличные качества.

Недостатков «Изоспана» как таковых нет, а есть особенности использования в некоторых ситуациях.

• Деревянные элементы конструкции перед монтажом нужно обрабатывать антисептиком. Эта процедура требует определенных затрат и удлиняет срок строительства, так как после обработки необходимо дождаться высыхания древесины. Однако точно также происходит и с другими материалами. При несоблюдении технологии установки гидро- и произоляции на стыках может образовываться конденсат. Материал лучше не укладывать при неподходящей погоде ( повышенной влажности воздуха).
• В случае укладывания полотен на бетонный пол в подвале, лучше делать это не на холодное основание. Поверхность рекомендовано прогреть например с помощью тепловой пушки.

Соблюдение определенной технологии требуется и при работе с другими видами материала.

План укладки «Изоспан D» в различных конструкциях.

Рассмотрим основные схемы установки материала

Стороны мембраны отличаются друг от друга на ощупь – одна из них шершавая, вторая – гладкая. Укладывать полотна необходимо гладкой стороной к утеплителю. Шершавая сторона препятствует образованию конденсата , чуть впитывая и потом испаряя его, не допуская его попадания к утеплителю или к деревянным элементам сооружения.

Схема использования полотен «Изоспана D»

• Применения полотна «Изоспан D» для гидроизоляции не утепленных скатных кровельных систем: 1 — кровельный материал; 2 — паро-гидроизоляция «Изоспан D»; 3 — брус обрешетки; 4 — стропильные основы; 5 — рейки контрообрешетки.

В пространстве между кровельным и гидроизоляционным материалом необходимо оставить вентиляционное окно– это как раз и обеспечивается рейками контробрешетки. Свободный выход пара из чердака происходит благодаря оставляемым продухом по линии конька. ъ

• Использование «Изоспана D» в качестве гидро- пароизоляции на утепленных конструкциях крыш: 1 — кровельное покрытие; 2 — ветро- гидрозащитная паропроницаемая мембрана «Изоспан A (AS или АМ)»; 3 — контррейка; 4 — утеплительный материал; 5 — пароизоляция «Изоспан D»; 6 — стропильные ноги; 7 — внутренняя обшивка мансардного (чердачного) помещения; 8 — брус обрешетки. Мембрана «Изоспан D» (поз. 5)плотно ложится гладкой поверхностью к утеплителю (поз. 4), но с другой стороны обеспечивается просвет между ее шершавой стороной и отделкой помещения (поз. 7). Для этого и понадобятся контррейки (поз. 3) со стороны чердака.
• План паро-гидроизоляции конструкции чердачного перекрытия по балкам с утеплением: 1 — деревянный настил пола; 2 — паропроницаемая гидроизоляционная мембрана «Изоспан А» или подобная с тем же индексом; 3 — утеплительный материал; 4 — контррейка; 5 — балка перекрытия; 6 — настил черного пола; 7 — паро-гидроизоляция «Изоспан D», «С» или «RS». Такой «пирог» препятствует проникновения любой влаги снизу, но не мешает свободному выпусканию пара из утеплителя в атмосферу.
• Мембрана «Изоспан D» в «пироге» плоской кровли: 1 — водонепроницаемый кровельный материал; 2 — утеплитель; 3 — «Изоспан D»; 4 — плита перекрытия. В данном случае «Изоспан» предотвращает переувлажнение утеплителя снизу от конденсата или от капиллярного подсоса влаги через плиту перекрытия.
• Схема укладки мембраны «Изоспан D» под стяжку: 1 — керамическая плитка или другое напольное покрытие; 2 — бетонная стяжка; 3 — «Изоспан D»; 4 — железобетонная плита перекрытия. Про функциональность мембраны в таких условия во время формирования и последующей эксплуатации стяжки говорилось в статье выше.

Особенности установки мембраны «Изоспан»

Работы по укладке мембраны довольно просты и не требуют специальной квалификации мастера. Следует хорошо изучить технологию ее монтажа, правильность ее крепления и понять как стывкуются полотнища между собой.

Закрепление «Изоспана D» на каркасные стены в помещении. С внешней стороны устанавливается диффузная не пропускающая пары мембрана. В любом месте ее крепления гладкой стороной она должна быть помещена к утеплителю. При закреплении другой стороной можно добиться противоположного эффекта. Каждый вариант «Изоспана» имеет при себе инструкцию по монтажу, благодаря которой провести работы можно без допущения ошибок.

Монтаж «Изоспана D» на стропильную систему со скатом без утепления. Мембраны раскатываются горизонтально по очереди, начиная с нижней.

Нахлест должен составлять с 150 мм как при изоляции скатной крыши, так и при установке на каркасные стены. Крепление полотен происходит к деревянным конструкциям сооружения – стропильным ногам или подпоркам каркасных стен. Фиксация мембран осуществляется скобами и строительного степлера.  Теплоотражающее полотно монтируется таким образом, чтобы фольгированная поверхность была обращена к помещению. Полотна устанавливаются в стык, он отдельно проклеивается алюминиевой лентой. Если с помощью «Изоспана D» изолируется утеплительная крааля, то фиксируется она с чердачной стороны или стороны мансарды на стропила, начиная снизу конструкции. Монтаж материла должен проводится с натяжением, не допуская эффекта паруса. Деревянные рейки с сечением 50×30 мм выступают в качестве вспомогательных фиксаторов. С помощью них образовывается зазор для вентиляции между полотном и обшивкой стен внутри чердака или мансарды. Если на изолируемой поверхности есть оконные и дверные проемы, около них оставляется 30-35 мм излишка материала. Этот пункт имеет особое значение, если монтаж проводится в только построенном здании, которое претерпит усадку.

Установку материала «Изоспан D» возможно выполнить самостоятельно, следуя обязательным правилам ее монтажа, указанным в инструкции, проявив при этом старание и осторожность.

Изоспан Д технические характеристики – область применения, схемы укладки и цена на изоспан Д

Ветро- и влагозащитные защитные мембранные пленки

Мембранные пленки, применяемые для защиты конструктивных и теплоизоляционных элементов зданий от выветривания, осадочной влаги и конденсата, изготовлены из полипропилена, известного своей долговечностью, экологической безопасностью и стойкостью к различным агрессивным веществам и микроорганизмам. Ветрозащитные мембраны Изоспан имеют несколько модификаций:

• Изоспан А – однослойная мембрана с ветрозащитными и влагозащитным свойствами, используется при выполнении теплоизоляции стен и кровли для ветро- и влагозащиты утеплителя. Внешняя сторона пленки – гладкая, с водоотталкивающими свойствами, внутренняя – пористая, за счет чего обеспечивается отведение влаги из слоя утеплителя.
• Двухслойный вариант – Изоспан АМ, отличается высокопрочным дублирующим слоем, который предохраняет мембранную пленку от повреждений во время монтажных работ и эксплуатации. Обладает высокой водоотталкивающей способностью.
• Модификация Изоспан AF – ветро- и влагозащитная пленка с огнезащитой, выполненная по мембранной технологии. Огнезащита позволяет использовать Изоспан AF в легкогорючих деревянных строениях, а также для ветрозащиты легко возгораемых  утеплителей.
• Изоспан AS – трехслойная мембранная пленка с повышенными водоотталкивающими свойствами. Допускается укладка непосредственно на слой утеплителя, без обустройства  вентиляционного зазора.

Таблица разновидностей Изоспана

Тонкости монтажа

Перед использованием пленки Изоспан необходимо проверить изоляцию зазоров между блоками утеплителя, в случае обнаружения – устранить недостатки. Провести герметизацию мест контакта мембраны с элементами конструкции, например, с окнами. Для пароизоляции стен Изоспан A используется с внешней стороны здания, а Изоспан B – с внутренней. При строительстве стен Изоспан А укладывается слоями на их поверхность. Работы ведутся снизу вверх. Фиксация производится с помощью степлера. При этом необходимо исключить провисание полотна, иначе при сильной ветровой нагрузке на фасад может появиться ненужный шум (хлопание).

Во время установки крыши материал разрезается непосредственно на стропилах над теплоизоляцией. Укладка выполняется горизонтально. Начинают с нижней части крыши. Крепление производится с помощью гвоздей (иногда саморезов). Между нижней стороной Изоспана и утеплителем рекомендуется (но необязательно) оставлять пространство около 5 см, а между мембраной и крышей зазор, ширина которого обычно равна размеру рельс.

Как было отмечено выше, размещение Изоспана начинается с нижнего ряда горизонтальными полосами. Нахлест должен быть не менее 10 см. Места прилегания пленки к поверхности должны быть склеены монтажной лентой. Этот метод подходит для облицовки древесины.

Очень важно укладывать материал правой стороной к утеплителю. Перед монтажом необходимо внимательно прочитать инструкцию по применению полотна

Для наружной изоляции крыш и фасадов зданий необходимо использовать марки Изоспан AND, AM, AS, обеспечивающие необходимую защиту.

Разные вариации Изоспана А имеют и различную плотность материала. У модели А она составляет 110 г/м², у АМ – 90 г/м². Модель АS имеет показатель, равный 115 г/м², а самая большая плотность у АQ proff – 120 г/м². Для создания качественного гидро- и паробарьера специалисты рекомендуют использовать дополнительно паробарьер Изоспан В.

Схема монтажа зависит от назначения конструкции. Если это наклонная кровля без утеплителя, тогда монтируется основная конструкция, потом – пароизоляционный слой, а следом – деревянный настил.

На чердаке укладываются сначала перекрытия, потом – пароизоляция, следом – утеплитель и рейки, а в последнюю очередь – балка. При использовании мембраны на бетонном полу на первом этапе создается основа, потом – стяжка, на нее укладывается пленка и потом только финишная отделка. Если хочется добиться хороших результатов, необходимо строго следовать рекомендациям производителя, соблюдать тонкости эксплуатации материала Изопан и обязательно учитывать особенности поверхности, поверх которой будут укладываться слой пленки.

Для крепления к деревянной оберешетке или стропилам применяют сшиватель и клейкую ленту Изоспан KL или SL. Изоспан марки DM в основном предназначен для установки под металлическую кровлю. Для обеспечения должного уровня пароизоляции применяют марки Изоспан RS, C, DM. Для устройства теплых полов, теплоизоляции стен и крыш возникает необходимость одновременного обеспечения гидро- и пароизоляции для предотвращения отвода тепла. В этих случаях используют Изоспан FD, FS, FX.

Применение мембраны является обязательным требованием для укладки утеплителя в конструкцию крыши. Благодаря ей можно защитить минеральную вату от пара и конденсата. Если применяется пенополиуретан, тогда нет необходимости использовать Изоспан.

В качестве гидроизоляции рекомендуется применять мембрану диффузионного типа, которая пропускает пар без его блокировки и не допускает влажности в помещении. Необходимо, чтобы между теплоизоляционным слоем и гидроизоляционным материалом оставались вентиляционные отверстия не менее 50 мм. Конечной целью является удаление избыточной влаги.

Для любого строения пароизоляция играет важную роль. Изоспан предлагает современное и простое решение этого вопроса. Более того, он обеспечивает безопасность утеплителю, кровле и стенам. Использование материала позволяет значительно утеплить помещение, хотя гидроизоляция сильно недооценена современным потребителем.

Продукты Изоспан представлены широкой линейкой товаров, каждое найдет применение для определенного вида работ. Укладывать пленку возможно не только в конструкцию кровли, но и в качестве изоляционного материала при организации основания, в том числе из щебня, песка и грунта.

Некоторые виды совершенно не пропускают влагу, поэтому их можно крепить только в помещениях с принудительной вентиляцией. Для теплого пола в качестве отражающей подкладки не найти лучше пленки.

Также смотрите в видео как использовать Изоспан А:

Монтаж

Монтажные работы по установке Изоспана С стоит осуществлять, придерживаясь инструкции специалистов.

В скатных крышах материал можно монтировать непосредственно на деревянную крышку и на металлическую обшивку. Установка может начинаться без предварительной подготовки. Необходимо класть верхние ряды материала на нижние с перекрытием не менее 15 сантиметров. Если новый слой монтируется горизонтально в качестве продолжения предыдущего, перекрытие должно быть не менее 20 сантиметров

Перед склеиванием листов Изоспана С стоит обратить внимание на плотность его стыков непосредственно с крышей.
Тип Изоспан с маркировкой C можно использовать для изолированных крыш, независимо от материала его покрытия. Монтаж мембраны происходит именно внутри конструкции и должен как можно плотнее прилегать к нагревателю

Между другими материалами и Изоспаном C должен быть зазор для вентиляции не менее 4 сантиметров. В помещениях с высокой влажностью лучше всего сделать этот зазор на несколько сантиметров больше.
На чердачном потолочном покрытии Изоспан С выкладывается сверху нагревателя поперёк балок. Монтаж рекомендуется выполнять с использованием деревянных рельсов или других закрепляющих элементов. Если изоляция будет выполнена из глины или минеральной ваты, следует нанести прямо на грубый пол ещё один слой паронепроницаемой плёнки Изоспана C.

Изолированная крыша

Панели этого материала всегда нужно укладывать точно на плиты самого покрытия, а также только на обрешётку

Чрезвычайно важно знать, что гладкая сторона этого материала обязательно должна «смотреть» только наружу. Сама установка начинается только снизу

Следует отметить, что верхние ряды обязательно должны перекрываться с нижними только с «перекрытием», которое должно быть более 15 см.

Установка мансардного этажа

При использовании в качестве основного слоя пароизоляции этот материал аккуратно укладывается поверх утеплителя. Это должно быть сделано гладкой стороной вниз. Направление должно быть только через основные направляющие. Крепление производится непосредственно деревянными стойками, которые сегодня можно купить свободно в любом строительном магазине.

Кровля

Изоспан С служит для создания слоя пароизоляции независимо от материала кровли. Он защищает изоляцию от влажности и монтируется внутри конструкции. Материал должен максимально прилегать к основному слою изоляции. При самостоятельной установке всех отделочных материалов внутри между ними и Изоспаном С непременно должно быть достаточное расстояние, не менее 4 см. Это так называемый вентиляционный зазор

Достаточно важно соблюдать это требование в помещениях с повышенной влажностью

Бетонный пол

Установка производится на бетонной поверхности гладкой стороной вниз. Выше расположена стяжка, которая применяется для выравнивания. Для качественного выравнивания любой поверхности напольного покрытия сверху Изоспан С желательно сделать цементную стяжку небольшого размера. При этом необходимо учитывать технические характеристики данного материала.

Технология применения

Гидроизоляция скатной кровли

В качестве примера рассмотрим как укладывать покрытие на скатную кровлю. Данную процедуру можно разбить на два основных этапа:

Этапы гидроизоляции

Инструкция по применению Изоспан d выглядит следующим образом:

Гидроизоляция пола

Инструкция по гидроизоляции бетонных полов выглядит еще проще:

Иллюстрации	Описание действий
	Материалы. Кроме пленки вам понадобится уплотнительная лента.
	Подготовка. Бетонное основание нужно очистить от мусора и тщательно подмести;
	Монтаж пленки: На пол надо уложить пленку полосами с нахлестом 200 мм, и заворотом на углы; Места стыков полотен проклеиваются уплотнительной лентой.

На этом гидроизоляция полов на бетонном основании завершена. Далее можно укладывать утеплитель или заливать стяжку.

Пароизоляция для неутепленной кровли

Кровельный пирог без утепления также нуждается в пароизоляции, и для этой цели замечательно подходят выше описанные пароизоляционные пленки Изоспан D и DM. Крепить такие мембраны следует полотнищами поперек стропил, причем начиная от конькового узла. Каждое полотно при этом должно накрывать второе, и вся изоляция в итоге должна образовывать нечто похожее на рыбью чешую:

На этом этапе у вас наверняка возник вопрос: а почему в одних случаях нужны пленки, а в других производитель рекомендует именно мембраны? Сейчас мы постараемся вам дать точный ответ.

Вам наверняка известно, что все теплосберегающие материалы делятся на виды по характеру их пор, которые бывают закрытыми и открытыми. Разница в том, что в замкнутых порах воздух не сообщается с атмосферным, а в открытых – да.

Поэтому, если в качестве теплоизоляции используются материалы именно с открытыми порами, то достаточно уложить самую простую и незатейливую пароизоляцию (ту же пленку) и для предотвращения воздействия ветра с другой стороны утеплителя применить ветрозащитное покрытие – паропроницаемые мембраны. Речь идет об особых перфорированных пленочных мембранах, которые с одной с одной стороны пропускают водяной пар, а с другой – задерживают воду.

И если вы даже используете достаточно слабую пароизоляцию на утеплителье с открытыми порами, но с другой стороны утеплителя находится паропроницаемая мембрана, тогда такую конструкцию тоже можно считать грамотной и надежной

Важно только, руководствуясь современными СНИПами, организовать при этом естественную вентиляцию при помощи отверстий в коньке

Но, если конструкция крыши вашего дома достаточно сложная, тогда вместо Изоспан D или DM используйте новинку рынка – Изоспан AQ proff. Это новая паропроницаемая трехслойная мембрана, которая считается профессиональной. Она укладывается на утеплитель со стороны улицы, как гидро- ветрозащита, пропускающая пар.

Разновидности материала, их технические особенности

При выборе продукции нужно ориентироваться на наличие у изоспана сертификатов качества и безопасности. Известные производители согласовывают свои планы производства с требованиями законодательства.

Сейчас при отделке домов и нежилых помещений применяются 4 основные модификации изоспана, имеющие свои особенности.

Изоспан А

Это пленка (мембрана), которая прекрасно гидроизолирует и помогает устранять влагу, ее пары, из утеплителя. Данная модификация используется для защиты от ветра и воды, повышает срок службы утеплителя. Применяется для изоляции частных домов, мансард, гаражей и любых других помещений.

Этот изоспан устойчив к механическому воздействию и давлению, полностью нейтрален к биовоздействию (плесени, бактериям и т.д. ). Может растягиваться:

• продольно на 190 мм;
• поперечно на 140 мм.

Материал закрепляется с наружной части утеплителя как дополнительный барьер. Например, при изоляции мансарды, монтируется на крыше внахлест широкими полосами.

Необходимо, чтобы мембрана ложилась ровно, не выступала, набухала или провисала. Изоспан А закрепляется с помощью деревянных реек и гвоздей.

Изоспан A можно увидеть на фото:

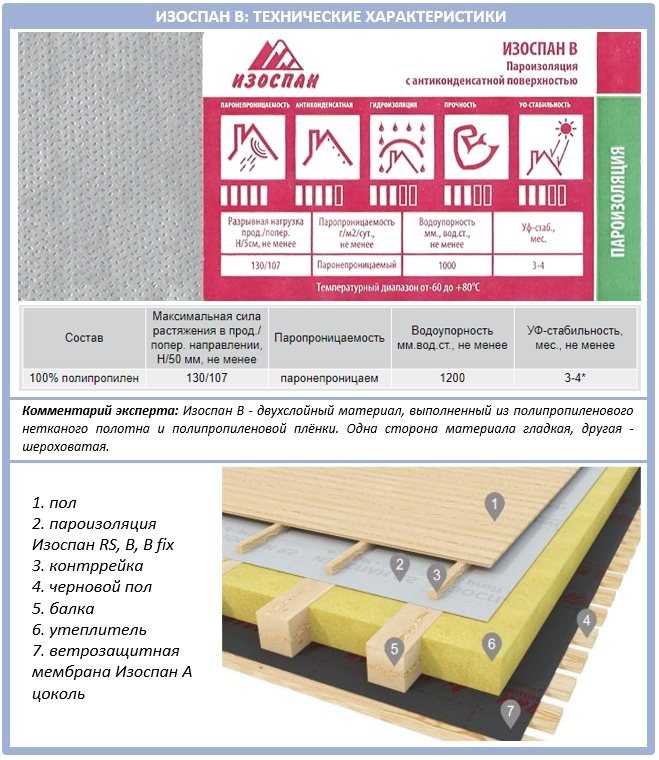

Изоспан В

Эта модификация прекрасно преграждает дорогу водяным парам, что позволяет исключить пропитку утеплителя паром.

Изоспан В двухслоен, используется:

1. На скатных крышах.
2. На стенах: внешних и внутренних.
3. Для сохранения перекрытий в цоколе, чердаке (мансарде).
4. В гаражах и других нежилых помещениях.

Показатель паропроницаемости равен 7, материал также может растягиваться: в продольном направлении на 130 мм, поперечном – не менее 107 мм.

У каждого слоя этого материала имеются свои функции:

• ворсистый слой удерживает влагу и конденсат;
• гладкая часть позволяет прочно закрепить пленку с утеплителем.

В отличие от предыдущей модификации изоспан В крепится с внутренней стороны утеплителя. Закрепляется снизу-вверх и внахлест. Для того чтобы пленка могла захватывать пары, конденсат, над ворсистым слоем должно иметься свободное пространство не менее 5 см.

Внешний вид упаковки изоспана В можно увидеть на фото:

Изоспан С

Он также состоит из двух слоев, но используется для защиты неутепленной крыши, перекрытий между этажами, изоляции пола. Обладает высокой прочностью.

Пленка применяется для паро- и водоизоляции:

• неутепленных скатной или плоской крыши;
• каркасных, несущих стен;
• деревянных перекрытий, расположенных параллельно полу;
• бетонного пола.

1. Монтаж неутепленных крыш (скатов) производится внахлест (с глубиной порядка 15 см), крепится также с помощью деревянных реек. При обустройстве мансарды дома этот материал прекрасно изолирует помещение от попадания влаги из окружающей среды.
2. Если говорить о деревянных перекрытиях, то здесь пленка крепится прямо на утеплитель с небольшим свободным пространством от пола (4-5 см).
3. При изоляции бетонного пола, изоспан С кладется прямо на пол и стягивается на нем.

Изоспан С можно увидеть на фото:

Изоспан D

Эта модификация очень прочная, способна выдержать большое давление и нагрузки. Его используют при отделке кровель. В плане гидроизоляции и защиты от конденсата, прекрасно выдерживает даже большой наст снега на себе.

Отлично подходит для обустройства мансарды дома или гаража в регионах с обильными снежными осадками. Материал защищает деревянные конструкции и неутепленные кровли. Изоспаном D утепляют:

• плоские и скатные крыши;
• бетонные полы и перекрытия на уровне цоколя дома.

Высокие показатели прочности пленки позволяют защищать жилую площадь от ветра и влаги даже в тех случаях, когда кровля пропускает влагу.

Монтируется также внахлест горизонтально полосами, закрепляется на стропилах крыши дома с помощью реек. Монтаж на бетонный пол аналогичен предыдущей модификации изоспана, потому что во многом изоспан С и D похожи по своим характеристикам.

Изоспан D можно увидеть на фото:

Выше описаны основные модификации строительного материала, также существуют разновидности этих модификаций, которые обладают разной плотностью или дополнительными качествами, например, антипиреновыми добавками, которые дают большую пожарную безопасность и защищают от возгорания.

Также производители вовремя озаботились созданием дополнительных расходных материалов, которые позволяют изолировать швы и мелкие повреждения. Речь идет о скотчах изоспан – эти клейкие ленты позволяют изолировать линии швов, неровные поверхности. Достаточно, чтобы рабочая поверхность было сухой и очищенной – скотч изоспан FL, SL обеспечит хорошую непроницаемость таких мест. Есть даже металлизированная лента, имеющая высокий показатель стойкости.

Изоспан B

В отличие от предыдущего материала с клеймом в виде литеры А, все другие маркировки являются пароизоляторами. И поскольку не пропускают через себя испарения, они полностью защищают утеплитель от влаги. Поэтому Изоспан располагают перед утеплителем, а не за ним, как в предыдущем случае. Это если смотреть на него из комнаты. Выпускаются в виде пленки, и она, как правило, двухслойная.

Изоспан с маркировкой В, состоящий из полипропилена, используют для усиления потолочного утеплителя и его защиты от влаги. Материал имеет тот же температурный диапазон для применения, что Изоспан А. Также совпадают характеристики водоупорности и сопротивлению ультрафиолету.

Для того, чтобы понять, как правильно стелить Изоспан с такой маркировкой, необходимо внимательно рассмотреть стороны материала. Одна из них идеально гладкая. На другой находятся мельчайшие ворсинки. Вот они и не позволяют накапливаться влаге на стенах.

Изоспан ВИсточник opotolkax.com

Ворс на поверхности помогает воде быстро скатываться вниз. Поэтому гладкая сторона материала должна примыкать прямо к утеплителю, без каких-либо зазоров. Последний необходим перед шероховатой поверхностью. Иначе влага не сможет двигаться вниз.

Видео описание

Видео содержит объяснения, что представляет собой Изоспан Б, какой стороной к утеплителю его нужно прикладывать:

Изоспан C, D

Маркировка С указывает, что материал хорошо пригоден для изоляции утеплителя под кровлей. Часто его применяют вместо гидроизоляционной подложки под металлочерепицу. Также его укладывают при обустройстве бетонных полов в местах, где влажность превышает заданные нормы.

Маркировка D говорит о том, что изолятор хорошо сопротивляется ультрафиолету. Это обстоятельство и то, что материал имеет большую прочность, позволяет использовать его в качестве временной кровли. А в остальном он используется, как и предыдущий изолятор.

Какой стороной стелить Изоспан с этими маркировками, гадать не приходиться. Материалы также имеют с одной стороны шероховатую поверхность. Вот она и должна смотреть в комнату. А гладкая сторона обязана прилегать к утеплителю.

Этапы монтажа пароизоляцииИсточник krepezhinfo.ru

Изоспан F

Отличительной чертой изолятора с маркировкой F является металлизированный слой на одной из поверхностей. Он позволяет отражать тепло, идущее из комнаты, обратно. Эта способность не только усиливает характеристики утеплителя, но и позволяет сохранить благоприятную атмосферу, как можно дольше.

Используют Изоспан F также в виде пароизолятора и применяют в тех же местах, что и материалы с маркировкой В или С. Но большее распространение он нашел для усиления характеристик теплого пола. А схема расположения такова.

Сначала на плиты перекрытия укладывается утеплитель. Затем стелется пароизоляция отражающим слоем вверх. После этого монтируют систему обогрева. В этом случае вниз не проникает влага, и утеплитель сохраняет свои характеристики. А система теплого пола не греет потолок соседям, а отдает все тепло в комнату.

Видео описание

Про то, как правильно стелить Изоспан на потолок и избежать грубых ошибок, расскажет следующее видео:

Коротко о главном

Чтобы грамотно работать с Изоспаном, необходимо внимательно изучать инструкцию, а также маркировку продукции. От того, какой стороной изолятор будет примыкать к утеплителю, будет зависеть насколько полно последний станет выполнять свои функции. Ошибка в расположении приведет к тому, что теплоизолятор быстро выйдет из строя.

Потери положительных характеристик утеплителя приведут к тому, что в помещении образуется атмосфера непригодная для жизни. Потребуется дорогостоящий ремонт. Ведь придется вскрывать стены и полностью менять оба изолятора.

Виды Изоспан (Isospan)

Давайте начнем с того, что такое Изоспан. Это торговая марка, под которой тверское предприятие Гекса выпускает нетканые строительные материалы — пленки и мембраны различного назначения. Если коротко, есть пароизоляционные, ветрозащитные и гидроизоляционные рулонные материалы. Материалов много, поэтому названия, применение и особенности свели в таблицу. Так проще ориентироваться.

Как видите, все материалы Изоспан можно разделить на три группы:

• Ветрозащита. Это группа материалов Изоспан А и разновидности. Это материалы, которые защищают утеплитель от продувания, сохраняя тепло. В то же время они остаются проницаемыми для пара, зато не проводят/не пропускают влагу.
• Паро-гидроизоляционные материалы. Это Изоспан B, С, R и несколько их разновидностей. Не пропускают влагу ни в каком виде.
• Энергосберегающая паро-гидроизоляция Изоспан F. Отличается наличием металлизированного слоя, влагу не пропускает ни в каком виде — ни пар, ни жидкость.

Есть еще соединительные материалы — соединительные ленты одно- и двухсторонние на разной основе. Они нужны при монтаже, позволяют на стыках избегать ухудшения характеристик. Некоторые позволяют добиться герметичности соединений.

Как различить по названию

В наименовании материалов проставляется ключевая буква, по которой можно определить группу и основные свойства. Так Изоспан А со всеми другими индексами обозначает паропроницаемую мембрану. Изоспан В, Д, С — гидро-пароизоляция. Разница между пленками этой группы и первой в том, что эти материалы (B, C, D) пар не пропускают. Материалы же первой группы (A) его (пар) проводят, а задерживают только воду. Исключение — Изоспан A цоколь. Он и воду не задерживает, и пар проводит.

Третья группа — это тоже гидропароизоляция. Отличается тем, что имеет металлизированное покрытие. Названия материалов этой группы содержат букву F: FD, FX, FS, FB, RF. Их применяют для более эффективного сохранения тепла, так как тепловые лучи отражаются от блестящего покрытия. Но отражение возможно только при наличии воздушного зазора перед пленкой в 3,5 см (или больше).

После первой буквы в маркировке Изоспан стоит часто еще вторая. Она описывает особые свойства материала. Может быть также аббревиатура или короткое слово. Например, наличие буквы М или S говорит о наличии армирования. Приставка fix о том, что по краям нанесены полоски клея, так что отпадает необходимость использования скотча.

Позиции Изоспан: характеристики и особенности применения

Компания «Гекса» разработала широкий ассортимент пароизоляционных мембран. Без строительного опыта сложно сориентироваться в выборе и определить оптимальный материал. Основной критерий подбора – назначение, сфера использования. Условно все виды пленочной изоляции можно разделить на три категории: гидро- и ветрозащита, паро- и гидроизоляция, отражающие материалы для повышения теплосбережения.

Ассортимент ветро-гидроизоляционных мембран

Эта гидро-ветробарьеры, обеспечивающие защиту утеплителя, конструктивных элементов от ветра, конденсата, влаги извне. При этом материалы пропускают пар – влажность не скапливается в теплоизоляционной прослойке, а выветривается в атмосферу.

Товарная линейка представлена следующими позициями:

1. Изоспан А. Плотность – 100 г/кв. м, паропроницаемость – более 2000 г/кв. м/сутки. Действие мембраны – влага быстро выходит наружу, а вовнутрь не просачивается. Монтаж с внешней стороны теплоизолятора, под облицовку, необходим вентзазор.
2. Изоспан АМ. Плотность – 90 г/кв. м, проницаемость пара – от 800 г/кв. м/сутки. Трехслойная мембрана, допустим монтаж без вентзазора – воздух циркулирует в промежутках между прослойками пленки.
3. Изоспан AS. Технические показатели: плотность – 115 г/кв. м, паропроницаемость – 1000 гр./кв. м/сутки. Трехслойный диффузный материал, более стойкий к растяжению, чем тип АМ.
4. Изоспан AQ proff. Усиленный материал плотностью 120 г/кв. м – трехслойная структура с армированием. Пленка хорошо противостоит механическим повреждениям, УФ-лучам. Изоспан AQ незаменим для защиты утеплителя кровли, стен, если некоторое время конструкции будут без внешнего покрытия.
5. Изоспан А с ОЗД. Мембрана с огнезащитными добавками рекомендована, если вблизи утеплителя предполагается выполнение сварочных работ.

Перечисленные пленки ветрозащиты применимы при обустройстве каркасных стен, вентфасадов, теплоизоляции скатных крыш с наклоном от 35°.

Обзор гидро-паробарьеров

Эта категория предназначена для защиты внутренних конструкций от влаги. Сфера применения:

• монтаж утепленной крыши – подходит под плоскую или скатную кровлю;
• гидроизоляция полов – пленки применимы для защиты основания, под укладку ламината, для пола в деревянном доме;
• гидробарьер чердачных, цокольных, межэтажных перекрытий.

Характеристики гидро-пароизоляции Изоспан:

1. Изоспан В. Двухслойная пленка, плотность – 70 г/кв. м., водоупорность – более 1000 мм вод. ст. Материал востребован благодаря универсальным свойствам и доступной цене. Мембрана выступает пароизоляцией для стен внутри помещения, для потолка с межэтажными, цокольными перекрытиями и чердаков под теплоизолированной кровлей.
2. Изоспан С. Плотность – 90 г/кв. м. Сфера применения аналогична пленке типа В, может использоваться для бетонных полов.
3. Изоспан D. Высокопрочный тканый материал, плотность – 105 г/кв. м. Изоспан Д выдерживает значительные механические нагрузки. Основное предназначение – гидрозащита основания пола, плоской/скатной крыши, цокольного перекрытия. Допустимо использование в качестве временного кровельного покрытия.
4. Изоспан RS/RM. Трехслойная, армированная ПП-сеткой изоляция, плотность – 84/100 г/кв. м соответственно. Применение – обустройство гидро-паробарьера для потолка, полов, стеновых перекрытий, крыш любого вида.

При производстве высокопрочные полотна серии D, RS, RM покрывают водоотталкивающими составами. Гидрофобные пленки можно использовать как гидроизоляционный материал при монтаже цементных стяжек по бетону, обустройстве земляных полов.

Теплоотражающие материалы

Отражающая гидро-пароизоляция с эффектом теплосбережения – комплексные пленки с металлизированным покрытием. Полотна одновременно защищают внутренний конструктив кровли, утеплитель, перекрытия и стены от влажных паров изнутри дома, а также отражают обратно в помещение тепловое излучение.

Варианты покрытий Изоспан отличаются между собой составом, определяющим сферу их применения.

Популярные маркировки:

• FB – строительный картон с лавсановым покрытием и алюминиевым напылением; используют для обшивки стен/потолков бань;
• FD – полипропиленовое полотно + металлизированное покрытие, материал подходит для монтажа водяных/электрических теплых полов;
• FS – по составу напоминает FD, но здесь двойная металлизированная пленка; используется как тепло-паробарьер для наклонной кровли;
• FX – основа полотна – вспененный полиэтилен + металлизированная лавсановая пленка; сфера применения – подложка под ламинат, гидро-паробарьер для стен, чердака, перекрытий.

Коэффициент теплового отражения полотен Изоспан достигает 90%

Достоинства и недостатки

Широкая популярность Изоспана D обусловлена его исключительно высокими эксплуатационными свойствами.

К достоинствам материала следует отнести следующие:

• долговечность – покрытие может прослужить более 50 лет;
• теплоустойчивость – мембрана имеет широкий рабочий диапазон температур, она выдерживает как морозы в зимнее время года, так и жар в летний период;
• устойчивость к атмосферным воздействиям – Изоспан D сохраняет свои физико-технические свойства в условиях неблагоприятных погодных условиях;
• надежность – верхний слой покрыт с использованием технологии ламинирования, что обуславливает максимально эффективную гидро- и пароизоляцию пленки.

Однако ничего идеального и совершенного еще не изобретено, именно поэтому Изоспан D не лишен некоторых недостатков. К ним относится низкая паропроницаемость, что существенно ограничивает сферу применения покрытия, позволяя использовать ее только на холодных кровлях. Для теплых крыш следует отдать предпочтение другим разновидностям Изоспана, к примеру, Изоспану АМ.

Невзирая на то, что этот изоляционный продукт считается эталонным и наиболее распространенным среди других строительных материалов, существуют и его аналоги. Они характеризуются сходными техническими параметрами, тем не менее все они относятся к аналогам первого поколения, отличающиеся старым набором гидро- и пароизоляционных характеристик, в то время как Изоспан D является вторым поколением эффективных изоляционных материалов.

Технические характеристики пленки изоспан. Hydro

Торговая марка «ИЗОСПАН» представлена ​​на отечественном рынке с 2001 года, продукция производится российской компанией HEXA в Твери. Присущие материалам марки Изоспан технические характеристики, высокое качество и долговечность позволяют поставлять продукцию для строительства из Твери наравне с зарубежными аналогами европейского производства. При этом Изоспан стоит дешевле, что обеспечивает отечественной марке постоянную популярность среди профессиональных строителей и владельцев. загородные дома. Расскажем, чем гидроизоляция Изоспан отличается от пароизоляции, рассмотрим ассортимент продукции, в том числе высокопрочные строительные пленки. Технические характеристики, свойственные Изоспану Д, позволяют использовать материал в качестве временного кровельного покрытия.

Изоспан – строительные пленки, мембраны и ленты, предназначенные для защиты волокнистых утеплителей и деревянных конструкций от выдувания ветром и водой, как в жидком, так и в парообразном виде. Область применения – многослойные строительные конструкции, преимущественно наружные. К ним относятся скатные крыши, системы наружного утепления зданий (вентилируемые фасады). Без пленок и мембран не обойтись при строительстве современного каркасного дома. Их используют и при устройстве деревянных межэтажных перекрытий. Рассмотрим подробнее ассортимент и характеристики Изоспана, поговорим об особенностях использования материалов в конкретных условиях частного загородного строительства.

На фото Изоспан Д, которым перекрыта стропильная система. Застройщик не успел уложить кровлю в теплое время года, но это не беда. Прочная полипропиленовая пленка выдержит до весны, ее не повредит снег и сильные зимние ветры

Многослойные строительные конструкции и влага

Чтобы понять, как правильно использовать Изоспан, вам придется разбираться в некоторых вопросах строительных технологий:

Современные строительные технологии включают в себя различные многослойные структуры. Они наиболее оправданы и популярны в малоэтажном строительстве. Это каркасные стены, скатные крыши, перекрытия, вентилируемые фасады. Несущая часть конструкции — стойки, стропила и т. д. — часто выполняется из дерева. Промежутки между ними заполняются эффективным теплоизолятором. Как правило, используются волокнистые материалы: минеральная вата, эковата (распушенная целлюлоза).

В многослойной каркасной конструкции обязательна пароизоляция изнутри и паропроницаемая мембрана снаружи.

Такие утеплители, наряду с полезными свойствами, имеют и недостатки: продуваются на ветру и промокают в условиях повышенной влажности. В результате их теплоизоляционные свойства заметно снижаются. Деревянный каркас также «боится» влаги. Он попадает в пористые материалы из воздуха в виде водяного пара. Большую часть года влажность внутри дома намного выше, чем снаружи. Соответственно, изнутри дома необходимо предотвратить проникновение пара в многослойную конструкцию. Изолировать от пара. Вне здания воздух, как правило, менее влажный, что дает возможность проветривать и просушивать утеплитель.

Если обеспечить хорошую вентиляцию, свободный выход влаги из утеплителя и деревянного каркаса, их влажность будет минимальной. Соответственно, в многослойной конструкции паропроницаемые материалы должны располагаться снаружи. Вышесказанное справедливо для отапливаемых домов. Для неотапливаемых и хорошо проветриваемых зданий паропроницаемость не имеет значения.

Обратите внимание: В многослойной теплоизоляционной конструкции ВНУТРИ – ПАРОЗАЩИТА, а СНАРУЖИ – ПАРОЗАЩИТА. А не наоборот. Если, например, перепутать Изоспан А и Изоспан Б, стена или крыша станет заболоченной, что неминуемо нанесет ущерб зданию.

Изнутри защищены от влаги пароизоляционной пленкой (пароизоляция), а вентиляция снаружи обеспечивается паропроницаемой мембраной (ветрозащита). Обратите внимание, что ветрозащитная мембрана не должна соприкасаться с кровельным покрытием и обшивкой стен. Для удаления паров воды между ними должен быть вентиляционный зазор с отверстиями в нижней и верхней части стен и крыши.

Отличия паропроницаемых мембран от пароизоляционных пленок

На строительных сайтах и ​​форумах можно прочитать, а из уст строителей и частных застройщиков можно услышать такие термины, как «Изоспан гидроизоляция», «Изоспан парогидроизоляция» и «Изоспан пленка». А еще про «супердиффузионные мембраны Изоспан» вам расскажут продавцы стройматериалов.

В случае утепления стен каменного здания по методу вентилируемого фасада пароизоляция не только не требуется, но и категорически не допускается. Все, что вам нужно, это паропроницаемая мембрана, которая защищает слой утеплителя со стороны улицы

Бывает, что сами спикеры не понимают разницы между материалами или неправильно используют термины. Часто эта путаница приводит к неправильному выбору материалов, в результате чего ухудшаются теплотехнические характеристики ограждающих конструкций и снижается срок их службы. Чтобы избежать подобных ошибок, нужно четко понимать, чем отличаются материалы Изоспан и их аналоги, а также для чего они используются. В соответствии с назначением их делят на две группы: пароизоляционные пленки и паропроницаемые мембраны:

Пароизоляционные пленки

Пароизоляционные пленки непроницаемы для воды, пара и ветра. То есть они практически герметичны. Делают их, как правило, из полиэтилена и более прочного полипропилена, для повышения прочности их можно армировать. Их еще называют «пароизоляцией Изоспан», но это определение верно лишь до определенной степени. Действительно, пленка водостойкая.

При использовании в «пироговой» скатной кровле конденсат или протечки с негерметичного покрытия не будут проникать на чердак. А вот для подземных сооружений и плоских крыш стандартная гидроизоляционная пленка Изоспан Б не лучший вариант, она недостаточно прочна и атмосферостойка. Правда, характеристики Изоспан Б, самой дешевой пленки, низкие, есть более качественные материалы, которые можно использовать для гидроизоляции бетонных полов. Но не более того.

Светоотражающий лист Изоспан укладывается в качестве утеплителя под теплый пол

Нанесение пароизоляционных пленок:

Отверстия в паропроницаемых мембранах достаточно велики для прохождения водяного пара, но слишком малы для жидкой воды войти. Мембраны часто имеют достаточно сложную многослойную структуру и при монтаже важно не перепутать ориентацию: полотно выворачивается наружу строго определенной стороной

Паропроницаемые мембраны

Паропроницаемые мембраны представляют собой одно- или многослойные нетканые материалы с крошечными отверстиями. Размер отверстий и их количество таковы, что мембрану не продувает ветром, а при разнице влажности воздуха по сторонам пленки водяной пар диффундирует в сторону, где воздух суше. Это позволяет отводить лишнюю влагу от строительных конструкций, проветривать их. Жидкая вода, попадая на паропроницаемую мембрану, не способна проникнуть через преграду, мешает сила поверхностного натяжения. Разумеется, речь идет об относительно небольшом количестве и напоре воды: отдельные капли или небольшой дождь. Если мембрана останется незащищенной кровельным или стеновым покрытием под сильным дождем, через нее будет течь вода.

Применение пароизоляционных диффузионных мембран:

• Вентиляция многослойных ограждающих конструкций и их защита от жидкой воды (конденсата). Расположен снаружи, со стороны улицы. Каркасные стены, скатные крыши, деревянные полы на первых этажах зданий без подвалов.
• Мембрану можно использовать в междуэтажных деревянных перекрытиях, но пленка Изоспан дешевле.

Обратите внимание: Паропроницаемая мембрана отличается от пароизоляционной пленки своей способностью пропускать водяной пар. Важно понимать эту разницу.

Из схемы видно общий принцип применения материалов Изоспан: снаружи – паропроницаемая мембрана, внутри – пароизоляционная пленка

Какие технические характеристики важны для оценки свойств строительных мембран и пленок

Для того, чтобы понимать отличия материалов Изоспан, а также иметь возможность сравнивать их с продукцией других компаний, желательно знать, какие показатели являются наиболее значимыми для оценки свойств строительных пленок. Рядовому потребителю нет нужды вдаваться в подробности, способы измерения и формулы расчета, но следует назвать важные для Изоспан характеристики:

• Паропроницаемость – способность мембраны пропускать водяной пар при условии, что атмосферное давление по обе стороны мембраны одинаково, а парциальное давление пара различно. Характеристика – коэффициент паропроницаемости, единица измерения – мг/(м·ч·Па).
• Сопротивление паропроницанию – способность пленки удерживать водяной пар, измеряемая в м2·ч·Па/мг.

Как паропроницаемость, так и сопротивление паропроницаемости зависят от свойств материала и его толщины. Методы определения и расчета величин приведены в СП 50.13330.2012.

• Водонепроницаемость – давление воды, которое может выдержать полотно до момента протечки, измеряется в миллиметрах водяного столба.
• Разрывная нагрузка характеризует прочность полотна. Это максимальная нагрузка, которую пленка или мембрана может выдержать без разрыва. Измеряется в санти-ньютонах (H x см).
• Устойчивость к ультрафиолетовому излучению – это время (в месяцах), в течение которого материал может подвергаться воздействию ультрафиолетового излучения на открытом воздухе без ухудшения свойств.

На фото Изоспан А маркировка полотна отражает назначение материала, его технические характеристики

Ассортимент и технические характеристики Изоспан

В зависимости от назначения материалы компании GEXA делятся на четыре группы.

Мембраны паропроницаемые

Назначение паропроницаемых диффузионных мембран нам уже известно: они защищают многослойные конструкции от ветра и внешней влаги снаружи зданий, обеспечивая удаление водяного пара из утеплителя и деревянного каркаса. Аббревиатура мембран Hexa содержит букву «А». Еще раз повторяем, что строительные мембраны и пленки – это принципиально разные материалы. Если продавец или потенциальный подрядчик использует неверный термин «пленка Изоспан А» или неполное определение «гидроизоляция Изоспан А», это повод усомниться в его квалификации. . Производитель выпускает пять видов паропроницаемых мембран Изоспан А, технические характеристики которых различаются. Есть различия в использовании:

• ISOSPAN A – однослойная мембрана, самая простая и недорогая. Низкая водостойкость Изоспан А, характеристики паропроницаемости не позволяют использовать материал в скатных кровлях, его применяют только в вертикальных стеновых конструкциях, в том числе вентилируемых фасадах.

• IZOSPAN A с антипиренами. Технические характеристики Изоспан Ас ОЗД практически идентичны марке А, но полотно обладает противопожарными свойствами. Его рекомендуется использовать для наружного утепления деревянных строений.

• IZOSPAN AM – многослойная мембрана с повышенной водонепроницаемостью, что позволяет не только использовать ее в «пироговых» скатных кровлях с повышенной конденсацией, но и укладывать непосредственно на утеплитель без зазора. Это упрощает конструкцию крыши и экономит деньги.

• ИЗОСПАН АС, технические характеристики которого по паропроницаемости совпадают со свойствами марки АМ, несколько прочнее, что немаловажно для больших крыш со значительным шагом стропил.

• IZOSPAN AQ proff – сверхпрочная мембрана с высокой паропроницаемостью и водостойкостью. Рекомендуется для всех типов многослойных вентилируемых стен и крыш ответственных объектов. Самая эффективная, прочная и дорогая мембрана.

Пленки пароизоляционные

Пленки строительные непроницаемые для воды, пара и ветра. Устанавливаются с внутренней стороны многослойных стен и крыш отапливаемых зданий, также применяются для защиты стен и крыш неотапливаемых зданий от непогоды снаружи.

• IZOSPAN B – наименее прочный, но самый дешевый пароизолятор. Рассчитывать на то, что технические характеристики Изоспана Б будут высокими, не стоит. Изоспан Б, характеристики которого по прочности и долговечности оставляют желать лучшего, прекрасно подходит для хозяйственных конструкций, межэтажных перекрытий. Для ответственного объекта, дома, в котором вы собираетесь жить долгое время, стоит использовать более надежную и дорогую пленку. Например, Изоспан С, технические характеристики которого выше.

• IZOSPAN C – пленка, которую можно использовать не только как пароизоляцию, но и как гидроизоляцию при устройстве полов на грунт и на бетонное основание.

• IZOSPAN D – двухслойная сверхпрочная пароизоляционная пленка. Технические характеристики Изоспан Д позволяют ему выдерживать снеговую нагрузку, полотно можно использовать в качестве временного покрытия для скатной кровли. Но не более периода УФ-устойчивости, который составляет 3 месяца летом и 4 месяца зимой.

• IZOSPAN RS армирован стеклянными нитями, которые повышают его прочность на растяжение. Как и марка «С», его можно использовать для настила по грунту и даже для гидроизоляции плоских крыш. Правда, не в качестве покрытия, а только на дне многослойного «пирога» для защиты утеплителя от паров воды.

• IZOSPAN RM – трехслойная армированная пароизоляционная пленка, предназначенная для крыш и полов.

Отражающая пароизоляция

Светоотражающая изоляция Изоспан – пленка, технические характеристики которой позволяют говорить о том, что материал сочетает в себе четыре функции: изоляция от пара, воды, ветра и теплозащита строительных конструкций. Он не может служить полноценным утеплителем, но слой фольги, отражающий инфракрасные лучи внутрь помещения, снижает теплопотери здания. Разновидности:

• ИЗОСПАН ФБ изготовлен из крафт-бумаги и металлизированного лавсана, предназначен для бань и саун.

• IZOSPAN FS изготовлен из полипропилена и имеет металлизированное покрытие. Применяется в многослойных конструкциях и стяжках с подогревом пола.

• ISOSPAN FD похож на марку FS, но имеет повышенную прочность.

• IZOSPAN FX изготавливается из вспененного полиэтилена, покрытого слоем металлизированного лавсана. Утеплитель Izospan FX, технические характеристики которого достаточно высоки в плане теплоизоляции, не очень прочен. Поэтому его рациональнее использовать в качестве подложки для теплого пола.

Ленты соединительные

Ленты – строительная лента на специальной основе, предназначенная для склеивания различных видов полотен Изоспан, уплотнительных пленок и мембран. Отдельно выделим СУЛ — самоклеющуюся уплотнительную ленту. У него другая функция. СУЛ приклеивается к стропилам поверх уже смонтированной мембраны. Лента предназначена для предотвращения проникновения влаги в древесину через крепежные элементы (гвозди, шурупы). Рекомендуется для использования при уклоне крыши менее 22º.

Мы лишь в общих чертах упомянули ассортимент изоляционных материалов компании GEXA, подробнее об их использовании вы можете узнать на сайте производителя.

Определить, как правильно использовать материалы Изоспан, можно, внимательно изучив технические материалы на сайте производителя. Под кровлей снаружи строители укладывают мембрану Изоспан АМ, а изнутри, со стороны чердака – Изоспан Д, фото это хорошо иллюстрирует

В заключение скажем, что рассказали лишь малую толику того, что необходимо знать, чтобы успешно построить собственный дом с использованием многослойных строительных конструкций. Эта задача требует от исполнителей определенных знаний и тщательного соблюдения технологий, прописанных строительными нормами и рекомендованных производителями. Если вы не собираетесь самостоятельно глубоко изучать этот вопрос и выполнять работы своими руками, доверьте проектирование и строительство собственного дома только проверенным специалистам.

При строительстве энергоемкого дома основной задачей является обеспечение эффективной теплоизоляции. Для этого существует множество видов изоляционных материалов. Но иногда одного этого недостаточно для успешного решения поставленной задачи. Он может хорошо удерживать тепло внутри дома в стабильных условиях – при умеренной влажности. Но когда погода на улице меняется – температура падает, а влажность повышается, эффективность теплоизоляции в этом месте снижается, так как без специальной защиты повышается и его влажность. Поэтому для достижения этой цели требуются другие материалы для защиты теплоизоляции и различных конструкций помещения от негативного воздействия влаги. Одним из таких материалов является Изоспан.

Что такое Изоспан – для чего он нужен?

Изоспан сегодня широко известен на рынке строительных материалов России, является отечественным брендом, выпускаемым в виде мембранной пленки, имеет широкий спектр применения. Это отличное средство защиты от влаги, воздействующей как снаружи, так и внутри помещения.

Изоспан характеристики

Изоспан является эффективным защитным средством от влаги любого типа: воды, пара, конденсата и т.д. Может быть разных видов, в зависимости от этого некоторые виды применяются для защиты утеплителя в кровле , другие используются для защиты конструкции холодной кровли. Помимо всего этого, он служит хорошей гидроизоляцией для стен, в межэтажных перекрытиях, на подвалах – в бетонных и других влагопоглощающих полах.

Существует несколько его разновидностей, каждая из которых имеет свою функциональную принадлежность.

Что такое Изоспан

Изоспан виды и технические характеристики

Изоспан можно разделить на четыре большие группы- A, B, C, D, каждый тип имеет свои конструктивные особенности, что определяет их функциональное назначение

Изоспан категория А

Конструкция данной категории обладает эффективными влагозащитными свойствами, а также позволяет обеспечить защиту от ветра. Основная задача – защитить теплоизоляционный слой дома снаружи. Структура мембраны следующая – поверхность гладкая и не пропускает влагу. Внутренняя сторона пористая, что позволяет эффективно отводить скопившуюся влагу со стороны утеплителя. Материал монтируется с внешней стороны слоя утеплителя, под кровельный материал или, если это стена, то под облицовочный материал.

При использовании на кровле, согласно техническим рекомендациям, угол ее наклона должен быть не менее 35°. Также следует учесть, что укладывать его следует при отсутствии осадков.

Технические характеристики Изоспан А

• Композиция : пропилен 100%
: 190/139 N / 5 см
• Проницаемость водяного пара, не меньше : 3500 г / м2 / день
• .0065
• Температура нанесения : от -60 до + 80 0 С
• Размеры (редактирование) : Ширина 1,4 -1,6 м,
• Квадрат : 35; 70 кв.м

Изоспан А – фото

Изоспан категория Б

Этот тип имеет двухслойную конструкцию, верхний слой с гладкой поверхностью, нижний без шероховатостей – задерживает капли конденсата и способствует их быстрому испарению.

Изоспан Б защищает внутренние строительные элементы от паров воды, исходящих изнутри помещения. Укладывается внутри помещения на утеплитель, подходит как для стен, так и для крыш, может использоваться в потолках.

Технические характеристики Изоспан Б

• Состав : Пропилен 100%
: 130/107 Н/5см
• Сопротивление паропроницанию м2 час Па/мг, не менее : 7,0
• Водонепроницаемость 1 столбик не менее 50064
• Температура нанесения : от -60 до + 80 0С
• Размеры (редактирование) : Ширина 1,4 -1,6 м,
• Квадрат : 35; 70 кв.м

Изоспан Б фото

Категория С

Данный тип позволяет эффективно защищать внутренние конструкции зданий от пара, конденсата. Структура аналогична описанным выше видам, отлично подходит для паро- и гидроизоляции крыш любого типа, в том числе и плоской. Применяются для защиты деревянных конструкций в кровлях холодного типа (также подходят для утепленных крыш).

Изоспан С применяется также в цементно-бетонных стяжках в перекрытиях подвальных помещений и в фундаментах любых влажных помещений.

Любое строящееся сейчас или уже построенное здание, промышленное или жилое, буквально со всех сторон окружено теплоизоляционными материалами. Они создают уют в помещении, сберегают тепло, уменьшают влияние атмосферных явлений, таких как дождь, снег, ветер и т. д.

Но, как оказалось, этот надежный теплоизоляционный слой, защищающий здания, сам требует защиты как от влаги и ветра. И такой защитой служит современный материал, стопроцентный полипропилен, который называется 9Изоспан 0244 А, В, С, D, инструкцию по применению которого мы и рассмотрим.

Создание барьера для существующего барьера является основной целью Изоспан. Давайте рассмотрим общие технические характеристики нового утеплителя Изоспан, посмотрим фото и видео, поговорим о его видах и способах монтажа разных видов материала, и какой стороной его класть к утеплителю.

Изоспан: технические характеристики

– наивысшая прочность
– хорошая эластичность
– экологическая безопасность (изоспан не выделяет вредных веществ)
– способность выдерживать высокое давление

К сказанному можно добавить еще и то, что некоторые виды изоспанов обладают противопожарными свойствами, если в них были добавлены специальные огнеупорные частицы этап производства. Все виды изоспана хорошо устойчивы к ультрафиолетовым лучам и выдерживают температуру окружающей среды от -60 до +80 градусов.

Учитывая тот факт, что изоспан разрабатывался в нескольких видах, остановимся подробно на характеристиках основных модификаций утеплителя: это типы А, В, С и D. Это необходимо знать, если вы намерены использовать изоспан в строительстве или утеплении зданий.

Кровельное покрытие изоспаном

Изоспан А – Это своего рода мембрана, защищающая конструкцию от влаги (гидроизоляция), и способствующая удалению паров воды из утеплителя. Применяется для защиты стен и фасадов помещений любого назначения. Обладая защитными свойствами, продлевает срок службы утеплителя. Его можно смело назвать ветрозащитой и гидроизоляцией для вашего дома.

Прочность материала на растяжение: 190/140 мм (длинный/поперечный)
Стойкость к УФ-излучению: 3-4 месяца
Водонепроницаемость: 300 мм
Паропроницаемость: не менее 2000

Изоспан тип А надежно обеспечивает теплоизоляцию утеплителя и имеет:

– хорошую устойчивость к внешним механическим воздействиям
– устойчивость к вредным веществам (химия, бактерии)

При монтаже изоспана часто возникает вопрос: какой стороной к утеплителю его укладывать?

Изоспан А монтируется с внешней стороны утеплителя. При установке на утепленную крышу ее разрезают на широкие полосы и укладывают внахлест так, чтобы снаружи оставалась гладкая поверхность.

Установка начинается с нижней части крыши. При работе с Изоспаном А не допускайте его контакта с самим собой, так как гидроизоляционные свойства Изоспана при таком прямом контакте сильно снижаются.

Следите за тем, чтобы при монтаже данного вида изоспана не было разного рода вздутий и провисаний, так как при порывах ветра он будет создавать в помещении хлопки, хлопки и другие неприятные шумы. Изоспан А крепится к рейкам гвоздями. Между сторонами изолятора оставляют свободное пространство 5 см. Смотрим видео про изоспан: какой стороной укладывать утеплитель.

Если Изоспан А используется как ветро и гидробарьер для утепления, то Изоспан Б можно назвать пароизоляцией. Любой утеплитель, даже самый современный, со временем насыщается водяным паром. Задача Изоспан Б – создать барьер для этих паров внутри здания.

Материал имеет 2 слоя и используется для сохранения поверхности:

– скатная крыша
— внутренние стены
– каркасные стены
– чердачные, цокольные перекрытия

Изоспан Б свойства :

– Разрывная нагрузка прод. / Пер. Н/5 см не менее 130/107
– паропроницаемость около 7
– водонепроницаемость 1000 мм водяного столба

Так как изоспан Б состоит из двух слоев, каждая сторона имеет свои функции. Его гладкая часть обеспечивает прочность сцепления изолятора с основным слоем изоляции. Шероховатая или пушистая сторона помогает задерживать частицы влаги и отводить конденсат.

Изоспан Б укладывается на внутреннюю сторону теплоизоляционного слоя при помощи степлера. Монтаж осуществляется по направлению снизу вверх, внахлест, при этом обеспечивается плотный контакт материалов. Со стороны с ворсистой поверхностью создать свободное пространство не менее 50 мм.

Изоспан Б

Изоспан С имеет очень схожие характеристики с изоспаном Б, они аналогичны по структуре, также имеют структуру из 2 слоев, но изоспан С более прочный, сверхпрочный, используется для защиты пол, межэтажные перекрытия, холодные кровли. Дополнительная прочность и особая надежность этого типа определяют и его цену, которая выше, чем цена Изоспана В.

Изоспан С свойства :

– изготовлен из 100% полипропилена
– разрывная нагрузка 197/119 изд. / Пер. Н/5см
– сопротивление паропроницанию – 7 м2гПа/мч
– водонепроницаемость – 1000 мм водяного столба

Изоспан С применение :

1. Водопароизоляция неутепленной скатной крыши
2. Плоская крыша
3. Водопароизоляция каркасных стен
4. Пароизоляция деревянных полов горизонтального типа
5. Паровлагоизоляция бетонного пола

На скатных кровельных поверхностях укладывается горизонтально, с нахлестом (15 см), работа идет снизу вверх. На образовавшиеся стыки накладывается специальная лента. Крепления производятся с помощью реек.

При работе с потолками Изоспан С укладывают сверху, внахлест, оставляя небольшой зазор 50 мм от пленки, теплоизолятора и пола. При работе с бетонными полами Изоспан этого типа монтируется непосредственно на бетонную поверхность, а сверху выполняется стяжка.

Кровельная гидроизоляция изоспаном

Изоспан Д – современный высокопрочный паро- и гидроизоляционный материал. Этот вид изоспана можно назвать полипропиленовым тканым полотном, имеющим двухслойную структуру.

Особенностью Изоспан Д является то, что по сравнению с другими видами полипропиленовых материалов он обладает способностью выдерживать очень значительные механические воздействия при монтаже, а также способен выдерживать большую снеговую нагрузку.

Область применения изоспан Д

Применяется в строительстве в качестве гидроизоляции и пароизоляции для подкровельных, в неутепленных скатных кровлях, а также для защиты различных конструкций из дерева. Служит надежной преградой на пути подкровельного конденсата, а также атмосферных явлений в виде снега, ветра, особенно в тех местах, где кровля уложена недостаточно плотно.

Изоспан Д применяется для формирования временного покровного слоя для гидроизоляции кровли и стен зданий (сроком действия до 4 месяцев). Также этот вид изоспана хорошо зарекомендовал себя в качестве гидроизоляционного слоя при работе с полами на бетонном и земляном основании, при утеплении цокольных полов в зданиях с повышенной влажностью.

Используется для утепления:

— плоской кровли
— полов на бетонном основании
— цокольных этажей
— скатных крыш

Изоспан Д

Физико-механические свойства Изоспан Д:

– разрывная нагрузка прод. / Пер. Н/5см: 1068/890
– сопротивление паропроницаемости м2гПа/мч: не менее 7
– водостойкость: 1000 мм водяного столба
– устойчивость к ультрафиолету: 3-4 мес.

Изоспан Д находит свое применение в работах, с целью предохранения внутренних частей дома и утеплителя от воздействия водяного пара, скапливающегося внутри помещения. Следует отметить, что монтаж Изоспана Д, как и других видов Изоспана, достаточно прост, что само по себе обеспечивает хороший, постоянно растущий спрос на этот современный теплоизоляционный материал.

При укладке Изоспан Д на неутепленную крышу наклонной формы материал нарезается непосредственно на стропила. Неважно, какой стороной изолятор крепится к поверхности. Полотна Изоспан Д укладывают горизонтально, внахлест.

Работа начинается с нижней части крыши и продолжается вверх. Стыки, образующиеся при укладке материала, соединяют специальной липкой лентой. Натянутый, готовый к использованию материал крепится вертикально к стропилам деревянными рейками и шпильками.

Как видите, при очень хороших характеристиках, современный теплоизоляционный материал изопан достаточно прост в использовании и не требует особых навыков и знаний при его монтаже. Но функции, которые возьмет на себя Изоспан, обеспечат надежность и долговечность работы всей вашей системы теплоизоляции. Просмотр видео.

Теплоизоляция здания и защита его от атмосферной влаги – основа комфорта и гарантия долговечности конструкций. Строительные работы, направленные на решение таких задач, невозможно качественно выполнить без применения специальных паро- и гидроизоляционных материалов.

Для качественной защиты конструкций от пара и влаги при покупке следует отдавать предпочтение торговым маркам.

Пароизоляция Изоспан , например, представлена ​​широким ассортиментом продукции, каждая из которых оптимально подходит для того или иного вида работ. Это позволяет не только качественно защитить утеплитель от налипания и атмосферных воздействий, но и сэкономить на утеплительных работах. Поскольку речь идет о таком популярном теплоизоляционном материале, как Изоспан, остановимся на нем подробнее.

Ассортимент марки на данный момент включает 14 позиций рулонных утеплителей.

Первая группа представлена ​​паропроницаемыми мембранами, которые различаются плотностью, прочностью и паропроницаемостью. Их устойчивость к солнечному ультрафиолету (УФ-стойкость) одинакова и составляет от 3 до 4 месяцев. Этот параметр необходимо учитывать, так как он показывает, как долго такая мембрана может простоять под открытым солнцем без потери качества.

Мембрана Изоспан А предназначен для защиты утеплителей и несущих конструкций от подкровельного конденсата, атмосферной влаги и ветра. Отзывы о таком виде изоляции в основном положительные. Этот материал отлично подходит для паро- и гидроизоляции всех типов скатных крыш. Установите его снаружи изоляции.

Изоспан АС – трехслойная полипропиленовая мембрана, предназначенная для изоляции кровельных, стеновых конструкций и изоляции от внешней влаги и водяного пара, поступающего изнутри помещения.

Изоспан АМ – универсальная паропроницаемая двухслойная мембрана. Применяется для защиты утеплителя и кровельных элементов от атмосферных воздействий и образования конденсата.

Изоспан А с антипиренами (ОЗД) исключает риск возгорания конструкций при сварке, гидроизоляции стен и подвалов с помощью паяльной лампы.

В чем разница между этими типами изоляции? Самым прочным и долговечным является марка AS. Лучше всего пропускает водяной пар Изоспан А (3000 г/м2/сутки). Для Изоспан АС и АД этот показатель составляет 1000 и 1550 г/м2/сутки соответственно.

Несмотря на меньшую паропроницаемость, мембраны марок АС и АД можно устанавливать непосредственно на утеплитель. Изоспан А для качественного отвода пара требует воздушной прослойки, которую делают путем набивки контррейки на стропила. Поэтому трудоемкость и расход материалов при монтаже этого утеплителя будет выше.

Следующий класс утеплителей этой марки отличается более низкой ценой и широким спектром применения – полипропиленовые пароизоляционные пленки Изоспан В, С, Д и ДМ.

Пленка Isopan B оптимален в качестве пароизоляции, надежно защищающей теплоизоляцию и конструкции в скатной теплой кровле, междуэтажных перекрытиях, легких каркасных стенах, чердачных и цокольных перекрытиях.

Изоспан имеет B, C, D и DM структура полотна двухслойная. Одна сторона этих пленок делается гладкой, а другая – шероховатой. Шероховатость в этом случае необходима для лучшего удержания водяного конденсата и более быстрого испарения.

Какой стороной класть изоспан легко понять даже новичку . .. Водяной пар, проходя через этот материал, конденсируется на его внешней стороне… Поэтому всегда кладут Изоспан марок В, С, Д и ДМ шершавой стороной наружу.

Инструкция по применению Изоспан С указывает, что его можно укладывать не только в кровлю (теплую и холодную), но и использовать в качестве гидроизоляции на все виды оснований (земляные, песчаные, щебеночные). Этот материал хорошо зарекомендовал себя при устройстве бетонных полов в помещениях с повышенной влажностью.

Изоспан марок Д и ДМ отличается повышенной стойкостью к солнечному излучению и высокой прочностью на разрыв (полоса этого материала шириной 5 см выдерживает нагрузку до 106 кг). Поэтому его можно использовать для временной кровли, не опасаясь разрыва полотна из-за снеговой нагрузки. У сортов В и С прочность значительно ниже – 13,0 и 19,7 кг/5 см соответственно.

Относительно недавно в продаже появились пленки Изоспан РС и РМ армирован полипропиленовой сеткой. Их прочность на разрыв составляет 41,3 и 39,9 кг/5 см соответственно.

Следующая группа материалов Изоспан представлена ​​изоляционными пленками FS, FD, FB и FX … Это очень интересные материалы, так как в них реализован прогрессивный метод теплоизоляции – отражение инфракрасного излучения.

Такие пленки не только надежно защищают стены и утеплитель от конденсата, ветра и осадков, но и вносят весомый вклад в повышение уровня энергосбережения.

Эти материалы абсолютно не пропускают водяной пар, поэтому их следует использовать только в помещениях, где работает принудительная механическая система вентиляции. Еще одна область применения — отражающие теплые полы и настенные экраны за радиаторами.

Разные марки теплоотражающего утеплителя Изоспан отличаются друг от друга только механической прочностью и видом материала. Изоспан ФД имеет самую высокую прочность (80 кг/5 см). Далее следуют марки FB, FS и FX (35, 30 и 17,6 кг/5 см).

Изоспан ФС и ФД изготавливаются из двойной полипропиленовой пленки. Одна его сторона металлизирована и играет роль отражающего экрана.

Марка FX изготавливается из вспененного полиэтилена толщиной от 2 до 5 мм, покрытого металлизированной пленкой. Основой Изоспан ФБ, которую часто называют банной фольгой, является крафт-бумага, ламинированная с одной стороны металлизированным лавсаном.

Коэффициент отражения теплового инфракрасного излучения для этих видов изоляции одинаков и составляет 90%.

Монтаж Изоспана не относится к сложным видам работ … Укладка панелей гидроизоляции может осуществляться вертикально или горизонтально в зависимости от расположения каркаса обрешетки для внутренней или внешней обшивки стен.

Схема монтажа мембран и пленок Изоспан

• 1 – кровельный материал;
• 2 – обрешетка;
• 3 – Мембрана Изоспан (A, AS или AD)
• 4 – обрешетка;
• 5 – стропильная нога;
• 6 – пленка Изоспан Д, Изоспан Б или Изоспан С;
• 7 – изоляция;
• 8 – внутренняя обрешетка;
• 9 – подшивка (гипсокартон, вагонка).

Схема утепления вентилируемого фасада

• 1 – фасадная отделка;
• 2 – несущая конструкция;
• 3 – мембрана Изоспан А;
• 4 – теплоизоляция;
• 5 – стена

Утепление цоколя и междуэтажного перекрытия по деревянным лагам

• 1 – чистовой пол;
• 2 – черный пол;
• 3 – дистанционная рейка;
• 4 – изоспан Б;
• 5 – лаги;
• 6 – доска подшивочная;
• 7 – изопан С;
• 8 – теплоизоляция;
• 9 – фиксирующая рейка;

Утеплитель Изоспан крепится с помощью точеного крепления или с помощью обрешеточных стержней. При монтаже панелей необходимо выдерживать нахлест не менее 10 см. Все стыки должны быть тщательно проклеены для качественной герметизации. Для этого производитель комплектует изоляцию металлизированной лентой Изоспан ФЛ.

Как класть Изоспан в местах примыкания к стенам и другим конструкциям здания вы поймете, посмотрев видеоролики монтажных компаний, которые они размещают в Интернете. От себя добавим, что в данной работе особенно важно тщательно зафиксировать все места стыков и надежно их герметизировать специальной бутилкаучуковой лентой Изоспан СЛ.

В завершение нашего обзора приводим ориентировочный список цен на утеплитель Изоспан.

Полезное видео

Устройство влаго- и пароизоляции очень важный этап строительства. Одним из лучших материалов, используемых для этой цели, является изоспан. Он относится к категории относительно новых продуктов, используемых для защиты конструкций. Производитель предоставляет широкий ассортимент изоляционных пленок, отличающихся по назначению.

Все об ассортименте мембранных пленок с маркировкой isospan A, B, C, D вы узнаете из нашей статьи. Мы подробно описали популярные теплоизоляционные материалы, учитывая их технические характеристики. Самостоятельные мастера найдут инструкции по установке и полезные советы.

В большинстве случаев изоспан выпускается в виде мембраны или пленки. Обе версии имеют функцию пароизоляции. Есть виды, которые на 100% водонепроницаемы и односторонне проницаемы для влаги. Если рассматривать виды этого материала по отдельности, то каждый предназначен для отдельных задач.

Под термином изоспаны скрываются четыре широкие группы – А, В, С, D. Они отличаются индивидуальными конструктивными особенностями.

Изоспан применяется при устройстве, устройстве холодных кровель, строительстве бань, в качестве утеплителя ограждающих конструкций. Материал особенно эффективен в качестве защиты систем утепления и деревянных элементов от гнилостных процессов, а металлических от коррозии.

Изоспан используется внутри зданий, другие разновидности предназначены для наружных работ. Изоспан также доступен универсального применения. В любом случае его использование позволяет значительно продлить время эксплуатации утеплителя, который под воздействием влаги быстро теряет свои свойства.

Изоспаны бывают трех основных групп: влаго- и ветрозащитные, паро- и влагостойкие, пароизоляционные. Материалы, входящие во вторую группу, используются для внутренних отделочных работ

Изоспан пароизоляционный применяется как для внутренних, так и для наружных работ. По функциональным возможностям материал делится на классы.

Изоляционный материал группы А

Материал, обозначенный буквой «А», относится к первой группе. Характеризуется высокой плотностью, поэтому незаменим при утеплении чердаков, стен, крыш. На нем не развиваются грибки и плесень.

Эта диффузионная мембрана задерживает воду, но пар беспрепятственно проходит через нее. Для изготовления используется полипропилен. Укрепляет и защищает теплоизоляцию от воздействия уличной атмосферной влаги или холодного воздуха со стороны не отапливаемого помещения.

Изоспан А – отличная ветрозащита для вентилируемых фасадов. Нивелирует последствия, вызванные натиском боковых ветров, способствующих выходу нагретого воздуха из теплоизоляционного слоя.

Чтобы Изоспан А полностью раскрыл свои возможности, необходимо точно соблюдать технологию при монтаже. Так как через него воздушные струи проходят только в одностороннем порядке, стороны ни в коем случае нельзя путать. В противном случае утепляющий слой будет намокать из-за скопления в нем влаги.

Изоспан А выпускается в рулонах шириной 1,6 м. Площадь материала в рулоне 35,7 м². Оптимальные температурные пределы для эксплуатации -60 – 80⁰. В течение трех, а то и четырех месяцев на мембрану можно воздействовать ультрафиолетом без потери характеристик. Впоследствии эти агрессивные лучи будут постепенно снижать устойчивость материала к УФ-излучению.

Изоспан, маркированный буквой А, может содержать антипиреновые добавки. Затем ко всем его характеристикам добавляется еще одна — защита от огня. Эта марка относится к группе горючести Г1, а по скорости распространения пламени – к группе РП1.

Материал выдерживает довольно высокие разрывные усилия – от 125 продольных и от 95 Н/5 см поперечных. Этому способствуют специальные добавки, укрепляющие структуру материала.

Паропроницаемость материала не менее 3500 г/м² сутки. Параметр водонепроницаемости – 330 – мм. вода ст. Исходя из этих характеристик, Изоспан А целесообразно использовать при устройстве вентилируемых фасадов, каркасных ограждающих конструкций, крыш с двойной обрешеткой и скатами под углом 35⁰.

Трехслойная АС-мембрана хорошо изолирует как стеновые, так и кровельные конструкции от уличной влаги и пара. Наличие такого барьера гарантирует сохранность утеплителя

В отличие от мембраны группы А пленка АМ имеет двухслойную структуру. Также она нашла применение для защиты утеплителя, кровельных элементов от конденсата, атмосферных воздействий.

Эти виды утеплителя имеют ряд отличий:

1. АС – самый прочный, кроме того, выделяется довольно значительным сроком службы, но коэффициент пропускания пара составляет всего 1000 г/м² в сутки.
2. A – лучший вид по паропроизводительности.
3. AD – прочная мембрана с паропроницаемостью 1500 г/м² в сутки.

Существуют различия в условиях установки. Если выбран сорт А, необходим воздушный зазор, иначе пар будет отводиться неэффективно. Мембраны AS, AD монтируются непосредственно на изоляцию.

Вторая группа с маркировкой B

Эта пароизоляция имеет несколько более низкую цену.

Технические параметры Изоспан Б следующие:

• состав – полипропилен;
• температура применения – -60 – 80⁰;
• Водонепроницаемость – 1000 мм вод. С т.к. Минимум;
• Стойкость к ультрафиолетовому излучению – 3 – 4 месяца;
• минимальная паропроницаемость – 7 гр. за м² в сутки;
• Структура двухслойная.

Применяется в качестве подкровельной пленки в каркасных ограждающих конструкциях, в межкомнатных перегородках. С одной стороны гладкая, обратная сторона шероховатая, именно на ней задерживается влага и она испаряется.

С его помощью страхуется здание от проникновения внутрь, стены, системы в частном доме.

Изоспан марки В укладывают так, чтобы черновая сторона была сверху. Это качественная парогидроизоляция для помещений с традиционно повышенной влажностью – ванных комнат, туалетов, душевых, подвалов

Цена на эту марку самая демократичная. В отличие от марки А, этот материал крепится не сверху утеплителя, а с его нижней стороны. Делайте это снизу вверх, затем внахлест. Для лучшего улавливания паров воды над черновым слоем необходим зазор в 5 см.

Особенности материала группы С

По стойкости к паропроницанию, водонепроницаемости, устойчивости к УФ-излучению этот вид утеплителя не отличается от предыдущего материала. Изоспан марки С имеет такой же температурный диапазон: (-60) – (80⁰). Разница в разрывной нагрузке, здесь она больше – продольная минимальная 197, поперечная – 119 Н/5см.

Двухслойная пленка отличается особой прочностью. Полимерные мембраны группы С применяются для гидроизоляции и пароизоляции защиты чердаков, крыш с уклоном не более 35⁰.

Применяются в качестве гидроизоляционной подложки под металлочерепицу, так как прекрасно защищают стропильную систему от дождевых и талых вод. Кроме того, это хорошая гидроизоляция для различных типов оснований. Материал также используется в случае бетонных полов в местах с повышенной влажностью.

Описание продукции марки D

Отличительной особенностью Isopan D является его хорошая стойкость к ультрафиолетовому излучению. Прочность на растяжение также высокая – продольная разрывная нагрузка – не менее 1068 Н/5 см, 890 – поперечный.

Благодаря высокой прочности полипропиленовая ткань марки Д выдерживает значительные механические нагрузки при монтаже и эксплуатации, в том числе вес снега. По этой причине он вполне пригоден в качестве непостоянной кровли, нормально функционирующей около 4 месяцев.

Материал также хорошо зарекомендовал себя в роли подкровельной гидроизоляции в холодных кровлях. Он уберегает деревянные элементы от разрушительного влияния проникающей извне влаги, а также ветра, снега, которые могут попасть туда через неплотности в кровле. Это также эффективный гидроизоляционный слой в подвальных потолках.

Инструкция по монтажу изоспана

Паро-, влаго- и ветрозащита здания комплексное мероприятие. Использование пергамина или полиэтиленовой пленки неэффективно. Изоспан специально разработан для этой цели, и его высокие качества проверены на практике.

Для монтажа помимо самого Изоспана необходим запас инструмента и крепежа:

• специальные ножницы;
• саморезы;
• Степлер строительный;
9лента соединительная 0064; Металлический профиль
• или деревянные рейки.

Следует помнить, что на стены мембрана крепится как изнутри помещения, так и снаружи, а на крышу – только изнутри. Особенности того или иного вида изоспана отражены в инструкции по применению материала.

Монтажная диафрагма группы А

Лучшее применение данной теплоизоляционной, гидроизоляционной, ветрозащитной мембраны – для защиты каркасной стены малоэтажных зданий от влаги и ветра. Монтируется с внешней стороны слоя утеплителя под наружную отделку здания.

Внешняя сторона Изоспан А не позволяет влаге и ветру влиять на состояние утеплителя. Внутренний – препятствует образованию конденсата, т.к. имеет свойство отводить пар

Изоспан А укладывается в соответствии с его техническими характеристиками поверх утеплителя по специальному каркасу.

Технология проста и не требует специальной квалификации:

1. Рулон раскатывается и разрезается на панели необходимого размера.
2. Секции мембраны поочередно располагают на каркасе горизонтально с нахлестом прямой стороной наружу, начиная снизу, и продвигаясь вверх.
3. Прикрепите защиту к раме внахлест с помощью строительного степлера или другим способом. Минимальный нахлест как по горизонтали, так и по вертикали составляет 100 мм.
4. Материал дополнительно усилен. Для этого натянутые панели прикалывают к стропилам строительным степлером.
5. Для герметизации нахлеста стыки панелей скрепляются 2-х сторонней лентой Изоспан КЛ.
6. Лента самоклеящаяся прокладывается в месте крепления.
7. Поверх слоя изоспана к каркасу вертикально крепятся деревянные контррейки. Их предварительно обрабатывают антисептиком. Размер ламелей 40 х 50 мм. Выступают несущей конструкцией для наружной облицовки – в виде вагонки, сайдинга и т.д.

Обязательным условием является вентиляционный зазор, равный толщине контробрешетки между слоем изоспана и наружной обшивкой. Нижний край мембраны расположен так, чтобы стекающая влага отводилась в канализацию подвала здания.

Укладка пленки Am и As в утепленной скатной кровле

Материал защищает несущую конструкцию и утеплитель от собирающегося под кровлей конденсата, а также от снега, ветра, влаги, проникающих при неплотной укладке покрытия

Мембрана укладывается без вентиляционного зазора, поэтому нет необходимости устраивать дополнительную обрешетку между слоем утеплителя и изоспаном. Закрепите его туго.

Последовательность операций следующая:

1. Рулон раскатывается и разрезается непосредственно поверх изоляции.
2. Панели укладывают горизонтально, обращая белую сторону к утеплителю. Начало монтажа – нижняя часть крыши. Сегменты перекрывают друг друга по горизонтали и вертикали не менее чем на 15 см.
3. Укрепите мембрану вдоль стропил с помощью степлера.
4. Стыки скрепляются сплошной двусторонней лентой isospan KL.
5. Следы крепления гвоздями или саморезами закрываются – проклеиваются самоклеющейся полосой по стропильным ногам и другим элементам. Особенно это актуально для крыш с небольшим уклоном – до 22⁰.
6. Деревянные антисептические рейки 4 х 5 см вертикально крепятся поверх ленты вдоль стропил.
7. Ящик устанавливается на контррельсы. Исходя из типа кровли, она также может быть сплошным настилом.

Для устранения подкровельного конденсата между лицевой стороной пленки и кровельным покрытием устраивают конденсатный зазор с помощью ламелей толщиной около 50 мм.

Для свободного движения воздуха в подкровельном пространстве низ кровли и коньковую зону дополняют вентиляционными отверстиями. Влага с поверхности мембраны стекает в дренаж по нижнему краю мембраны

При монтаже изоспана по обрешетке допускается небольшой провис. Мембрана без изоляции практически бесполезна.

Применение теплоизоляционного материала В

Этот тип мембраны отлично выполняет функцию пароизоляции, которая защищает слой утеплителя от водяных паров, устремляющихся вверх со стороны помещения, а также защищает пространство помещений от проникновения внутрь частиц изоляции в них.

Монтируется со стороны изоляции, направленной внутрь помещения. Монтаж осуществляется с помощью строительного степлера на стропила или черновую обрешетку. Иногда для этой цели используют оцинкованные гвозди. Правильно, когда плоская сторона вплотную прилегает к утеплителю.

Работа начинается снизу. Вертикальный и горизонтальный нахлест такой же, как и при установке других видов изоспана – от 150 до 200 мм.

Как и в случае с Изоспан Ам, стыки проклеиваются обвязочной лентой Изоспан КЛ, СЛ. Места контакта материала с конструкциями из любого материала герметизируются с помощью одностороннего скотча изоспан МЛ профф.

При отделке помещения вагонкой пароизоляция крепится с помощью деревянных реек, пропитанных септиком 4 х 5 см. Для обшивки гипсокартоном – оцинкованные профили

К деревянному основанию внутренней отделки крепится с вентиляционным зазором ок. 40 мм. В случае использования Изоспана в качестве пароизоляции каркасной стены его крепят с внутренней стороны утеплителя к нагруженным частям каркаса или к черновой обшивке.

В качестве инструмента используется степлер, хотя возможно использование и оцинкованных гвоздей. Его укладывают на утеплитель плоской стороной к нему. При отделке стен гипсокартоном используют оцинкованные профили, вагонкой – деревянные контррейки.

Изоспан в качестве пароизоляции чердачного перекрытия укладывается между отделочным материалом потолок – черновой потолок. Обращайтесь к последней гладкой поверхности. В этом случае также обязателен вентиляционный зазор.

Паропроницаемая мембрана марки Б также является хорошей гидропароизоляцией для межэтажных перекрытий. Крепление между потолочной отделкой и вытяжной системой. Грубая сторона отворачивается. Крепится поверх балок внахлест.

Между утепляющим слоем и финишным пароизоляционным слоем, между чистовым полом и пароизоляционным слоем, между отделочным потолочным материалом и нижним слоем Изоспан Б устраивают вентиляционный зазор.

Нижняя часть цокольного этажа должна быть защищена слоем паро- и гидроизоляции. Это необходимо сделать для того, чтобы влага не проникала из земли на утеплитель и другие элементы конструкции. Рекомендуемый тип изоспана для этой цели – Д.

Оптимальный вариант использования марки Д

Изоспан типа Д для холодной скатной кровли – отличная гидропароизоляция. С его помощью защищают элементы и конструкции чердачного помещения, выполненные из дерева, от подкровельного конденсата, снега, ветра, атмосферной влаги.

Приступая к монтажу защитного барьера для холодной скатной кровли, Изоспан Д расстилается, вырезается. Все это делается прямо на стропилах крыши. Преимущество материала в том, что неважно, какой стороной крепить этот изоспан, что очень удобно.

Горизонтальные участки укладываются внахлест, традиционно начиная с нижней части кровельной конструкции.

Выводы и полезное видео по теме

Видео №1. Как правильно класть пароизоляцию в доме:

Видео №2. Последовательность работ при устройстве межэтажного и потолочного перекрытия:

Видео №3. Демонстрация процесса укладки пароизоляционной пленки Б для защиты кровельного пирога от бытового пара:

Укладка гидро и пароизоляции барьеры — чрезвычайно простой процесс, но защита, которую они обеспечивают конструкциям, очень эффективна. Защита от атмосферных вод и бытовых паров – залог долгой службы материалов, используемых в строительстве.

Ключевым моментом при выборе того или иного вида защиты является конкретное место и обстоятельства ее установки. В связи с этим при закупке материала нужно внимательно изучить допустимые варианты его использования.

Расскажите о том, как вы применяли теплоизоляционные пленки Изоспан при обустройстве мансарды на собственной даче или в загородном доме… Поделитесь полезной информацией по теме статьи, которая может быть полезна посетителям сайта. Пожалуйста, оставляйте комментарии, выкладывайте фото, задавайте вопросы в блоке ниже.

Holzspan – английский перевод – Linguee

Ветрозащитная мембрана «Изоспан»: технические характеристики, монтаж

При строительстве и утеплении зданий важно обеспечить качественную ветро-, паро- и гидроизоляцию. От негативного воздействия факторов внешней среды мембрана станет надежной защитой, которая продлит срок службы утеплителя, предотвратив его преждевременное разрушение. Помимо прочего, этот материал способен повысить теплоизоляционные свойства, что гарантирует продление срока эксплуатации основных частей здания. Ветровагазащитная мембрана способна гарантировать долговечность, сохраняя тепло внутри зданий.

Основные преимущества и назначение

Изоспан – паропроницаемая мембрана, которая активно применяется в строительстве для защиты теплоизоляционного слоя, кровли, а также стен и других элементов конструкций, которые необходимо исключить от воздействия влаги и ветер. Специализированная пленка обеспечивает отвод паров воды от теплоизоляции. При укладке материала снаружи необходимо использовать прием, предполагающий установку полотен под обшивку стен и кровельное покрытие. В процессе изготовления материала используются современные полимеры, обладающие многими преимуществами, среди которых: экологичность, простота укладки, высокая механическая прочность, долгий срок службы, непревзойденная стойкость к химическим веществам. Ветрозащитная мембрана облегчает мастеру процесс монтажа, материал отличается высокой механической прочностью, что упрощает укладку. Он не способен выделять вещества, вредные для окружающей среды или здоровья человека. Как показывает практика, материал долго сохраняет свои эксплуатационные качества, что обеспечивает длительный период использования. Мембрана достаточно устойчива к воздействию других строительных смесей.

Область применения

Ветровагазащитная мембрана имеет широкую область применения. Данную пленку можно использовать для утепления отдельных частей кровли, а также для обустройства стен с наружным обустройством теплоизоляции. Материал активно используется для защиты вентилируемых фасадов, а также в качестве слоя гидроизоляции при устройстве утепленных крыш, уклон которых более 35 градусов. Данную ветровлагозащитную мембрану можно использовать для крыш с различными покрытиями, такими как профнастил, черепица, металлочерепица, битумная черепица.

Для справки

Если мембрана является частью кровельной конструкции, то ее укладка осуществляется под обрешетку, а снизу должен располагаться слой теплоизоляции. Таким образом, снизу будут стропила. Материал способен защитить конструкцию от ветра, при этом несущие элементы будут надежно защищены от образования конденсата.

Дополнительные сведения об области применения

Ветровагозащитная мембрана для стен незаменима при строительстве зданий с наружным утеплением. В этом случае материал защитит конструкцию от воздействия атмосферных осадков и внешней среды. При утеплении стен мембрана подкладывается под вагонку с внешней стороны слоя утеплителя. Сегодня описываемый материал часто используется в роли защитного слоя теплоизоляции при обустройстве вентилируемого фасада. В этом случае можно говорить о многоэтажных домах.

Разновидности мембраны Изоспан и их отличия

Высокий спрос на описываемую ветрозащиту привел к необходимости изготовления этих мембран разных типов. Каждый из них имеет определенные характеристики. Например, ветровлагозащитная мембрана «Изоспан А» предназначена для защиты полов, крыш и стен от образования конденсата. Так как главной особенностью этой пленки является способность к испарению влаги из внутреннего слоя кровельной конструкции без ущерба для теплоизоляции. В продаже можно встретить «Изоспан», относящийся к категории АМ. Это двухслойный материал, защищающий теплоизоляционное покрытие от влаги и атмосферных воздействий. «Изоспан АС» представляет собой трехслойный материал, защищающий теплоизоляцию от внешних воздействий атмосферы, сюда же можно отнести и испарение влаги. Изоспан, который маркируется буквой Б, создает защитный барьер от внутреннего испарения. А вот мембрана «Изоспан С» используется для дополнительной защиты неутепленных крыш. Его можно использовать при обустройстве напольных покрытий в помещениях, условиями которых является повышенная влажность. «Изоспан Д» представляет собой плотную ткань из полипропилена, покрытую водонепроницаемой пленкой. Материал способен выдерживать высокую ветровую нагрузку. Под маркировкой ДМ добавляется мембрана, дополненная антиконденсатным слоем, что делает ее универсальной пароизоляцией. Если перед вами изоспан, который имеет маркировку ФБ, то вы можете использовать этот материал при строительстве саун и бань. Слой сможет отражать инфракрасное излучение.

Крепление

Если вы задумались над вопросом, как правильно установить мембрану ветрового дефлектора, то приведенная ниже информация должна вам помочь. Для монтажных работ вам понадобится сама пленка, степлер, скотч, деревянные рейки и набор строительных инструментов. На обрабатываемую поверхность устанавливается теплоизоляция, которую укладывают между лагами или в обрешетку. Сверху на нагревателе находится мембрана, гладкой стороной вниз. Укладка осуществляется сверху вниз, горизонтально. Монтажные работы не предполагают провисание пленки, ее необходимо натянуть. Крепление мембраны осуществляется степлером, а расстояние между креплениями должно быть около 40 сантиметров. Соседние листы укладываются с нахлестом в 15 сантиметров, а стыки следует проклеивать скотчем. Поверх пленки к лагам крепятся деревянные рейки, что позволяет обеспечить воздушный зазор между следующим слоем и мембраной. Далее необходимо провести отделочные работы.

Технические характеристики и стоимость Изоспан А

Если вы решили приобрести Изоспан, цена на этот материал должна вас заинтересовать. Если речь идет о маркировке под литерой А, то за 1 кв. м такого материала придется заплатить 22 рубля, тогда как в рулоне содержится 70 кв. Он изготовлен из 100% полипропилена, а размеры одного рулона равны 1,6х43,75 метра. Некоторых специалистов волнует вопрос, какова разрушающая нагрузка поперек и вдоль. Для этого материала указанные характеристики составляют 139и 190 Н/5 см соответственно. Устойчивость к ультрафиолетовым лучам сохраняется в течение 4 месяцев, а вот водонепроницаемость составляет 330 мм. Вода. Искусство. Температурный режим работы варьируется от -60 до +80 градусов. Если вы используете этот материал в строительных работах, то вас должна интересовать паропроницаемость, которая составляет 3500 грамм на кубический метр в течение суток.

В продаже в широком ассортименте есть мембрана марки Изоспан, цена на этот материал может меняться в зависимости от назначения. Если у вас материал с маркировкой АМ, то за 1 квадратный метр придется заплатить 31 рубль. Но мембрана АС еще дороже, ее цена 48 рублей. За квадратный метр.

Заключение

Если вы выбираете ветрозащитную мембрану, технические характеристики которой были представлены выше, то можете рассчитывать на то, что материал в процессе эксплуатации защитит теплоизоляцию от воздействия сырости и влаги. С его помощью можно сохранить тепло, а также сэкономить на отоплении.

WINLAB смотрит в будущее беспроводной связи

Блог о технологиях манифеста — Сайт: | Статьи | Галереи | Ресурсы | Технология DVI | О | Карта сайта |
Артикул : | Видео ПК | Веб-СМИ | DVD и CD | Портативные носители | Цифровое изображение | Беспроводные медиа | Главная Медиа | Технологии и общество |
    Беспроводная связь : | Статьи о беспроводных медиа | Галерея мобильной связи | Беспроводные ресурсы |

---

    Дуглас Диксон

WINLAB
Корпоративные партнеры
Проблемы исследований
Смарт-радиостанции
Открытое будущее

См. также Беспроводная связь следующего поколения: LTE и WiMAX



Мы стоим в большой пустой комнате в Объект WINLAB на маршруте 1 в Северном Брансуике в Технологическом центре Нью-Джерси (www. winlab.rutgers.edu). Пусто, если не считать 400 компьютеров, свисающих с потолка.

Внезапно включается потолок, и комната сотрясается от шума вентиляторы, когда компьютеры загружаются, и мы наблюдаем, как мигают индикаторы состояния. массив компьютеров 20 на 20, расположенных на расстоянии 1 метра друг от друга в комнате размером 80 на 70 футов.

Эта сетка компьютеров – ORBIT Lab — Open Access Research Стенд для беспроводных сетей (www.orbit-lab.org). Каждый узел представляет собой автономный ПК с двумя беспроводными интерфейсами 802.11 a/b/g (плюс некоторые дополнительные подключения, включая Bluetooth). И деятельность, которую мы видение от исследователя где-то в Интернете, который загружает сетку с программным обеспечением для проведения эксперимента. Каждый ПК ORBIT включает в себя процессор с тактовой частотой 1 ГГц, 512 МБ ОЗУ, 20 ГБ на локальном диске, два порта Ethernet 100BaseT и два порта 802.11 карточки а/б/г.

«ORBIT пользуется огромным успехом», — говорит Уэйд Трапп , сотрудник директор WINLAB и доцент кафедры электротехники и вычислительной техники инженера в Университете Рутгерса. «Этот объект используется на 95 процентов; загружается от 30 до 40 раз в день. У нас около 200 групп пользователей по всему миру. Есть люди, которые входят в систему из Австралии.”

ВИНЛАБ

WINLAB , Лаборатория беспроводной информационной сети , является Совместный промышленно-университетский исследовательский центр беспроводных сетей, основанный в Университете Рутгерса в 1989. Он разработан как международный ресурс для ученые, промышленность и правительство экспериментируют с новыми беспроводными сетями технологии.

Объект WINLAB

Компания WINLAB переехала в свое нынешнее помещение в Технологическом центре Рутгерса только что к югу от кампуса Кука в июле 2005 года, примерно 18 000 квадратных футов пространства, включая большую лабораторию ORBIT.

Но почему беспроводные эксперименты в Нью-Джерси? Причина, объясняет Траппе, заключалась в том, что у людей, которые исследовали беспроводные сети, не было общего основу для сравнения различных конструкций. Следовательно, «вы бы пошли в конференцию с новым протоколом мобильной сети, а спикер сразу после вас сказал почти то же самое с отдельным протоколом, и он бил вас и ты его победил». Просто проводить настоящие эксперименты было слишком сложно: «Это далеко проще смоделировать сеть с тысячей узлов, чем построить один.”

В результате, говорит Траппе, «Национальный научный фонд (NSF) стремиться к лучшей научной методологии. Они создали программу под названием испытательные стенды для сетевых исследований. Идея заключалась в том, чтобы найти что-то среднее между создание огромного сайта и моделирование вещей. В середине появилось это усилие, в среднего масштаба и как испытательный стенд, где люди могут проводить эксперименты».

Идея, по его словам, заключалась в использовании «модели суперкомпьютера, общего сообщества ресурс. Вы резервируете время, авторизуетесь удаленно, проводите эксперимент, получаете свои данные и вернитесь в свою лабораторию. Вы можете выполнять работу в 2 часа ночи».

Но как фиксированная сетка компьютеров может имитировать мобильные устройства? Во-первых, исследователь может «исказить сетку», изменив узлы, из которых эксперимент передает и принимает, как если бы устройство было в движении. Второй, испытательный стенд включает в себя набор генераторов шума, которые можно запрограммировать на нагнетать шум в окружающую среду. «Мы можем поставить шум», — говорит Траппе, — повышая уровень шума, чтобы изменить отношение сигнал/шум. и поднимите помехи, чтобы вы могли видеть, как эта система справляется с пакетными потери»

Аналогичный местный совместный проект – PlanetLab в Принстоне. Университет, который имеет около 866 узлов на 458 площадках по всему миру (www.planet-lab.org). «PlanetLab — это давно работающие интернет-сервисы, — говорит Траппе. «Интересующие нас временные рамки гораздо короче: столкновения в масштабе миллисекунд.”

ORBIT был заложен в 2003 году благодаря четырехлетнему гранту NSF в размере 5,45 миллиона долларов. проект является совместным проектом нескольких местных университетских исследовательских группы: Rutgers, Columbia и Princeton вместе с промышленными партнерами Lucent Bell Labs, IBM Research и Thomson.

Испытательный стенд ORBIT интегрирован с PlanetLab для обеспечения сквозной проводной связи. плюс беспроводные эксперименты. WINLAB также постоянно сотрудничает с другими университеты от NJIT, Columbia и Stevens до Carnegie Mellon, University of Массачусетс и Калифорнийский университет в Лос-Анджелесе.

Корпоративные партнеры

Компания WINLAB была основана в 1989 году. Ее бюджет на 2007 год составлял 5 миллионов долларов в год (до с 1,2 миллиона долларов в 2001 году). В настоящее время в нем работает около 25 преподавателей и сотрудников (от 10 в 2001 г.), в том числе факультет электротехники и вычислительной техники и факультеты компьютерных наук в Rutgers (www.ece.rutgers.edu). Работа поддерживает около 45 аспирантов.

WINLAB продолжает получать около 80 процентов своего финансирования из федерального бюджета. грантов, но также разработала программу корпоративного спонсорства. в настоящее время работая с 15 отраслевыми спонсорами, включая Intel, Qualcomm, Алкатель-Лусент и Тойота.

«Пока это было довольно успешно, — говорит Траппе. “Мы в среднем от 10 до 15 спонсоров в год». WINLAB предлагает два уровня спонсорство, полное и ассоциированное (70 000 долларов США и 40 000 долларов США годового членского взноса). Полный уровень, говорит Траппе, дает компании спонсируемый проект. “Мы будет работать с ними, чтобы определить проект общего взаимного согласия. Не были делать для них разработку; мы находим что-то хорошее с точки зрения исследования зрения, и что также приносит им пользу. Затем мы намечаем годичный проект.” Студенты также извлекают выгоду из поддержки исследования диссертации и стажировки в компаниях-спонсорах.

В то время как некоторые компании хотят контролировать интеллектуальную собственность, разработанную с помощью этой программы WINLAB предпочитает использовать модель с открытым исходным кодом для своих программное обеспечение, чтобы можно было делиться плодами исследований. «Мы академический организации, — говорит Траппе. — Лицензирование — это слишком сложно».

Первоначально WINLAB работала с сотовыми компаниями, но теперь, по словам Траппе, “все изменилось, и теперь мы находим компании нестандартного типа, к нам приходят не беспроводные компании. У нас все еще есть такие компании, как Intel. Но мы все чаще находят такие компании, как Toyota, Alpine и DaimlerChrysler. Они сталкиваются с тем, что у них нет знаний о беспроводных сетях, но они является ключом к тому, чтобы дать им некоторую дифференциацию на их рынке» 9.0003

Например, говорит он, «автомобильные компании заинтересованы в беспроводные датчики в автомобиле, беспроводная связь с придорожными маяками и связь между автомобилями». Во избежание столкновений два автомобиля могут быть обмен информацией, говорящий друг другу отрегулировать тормоза или сигнализирующий что «в этом месте дороги я почувствовал низкий коэффициент трения, поэтому информация о том, что дорога обледенела, отправляется автомобилям позади ты. ”

Уэйд Трапп

Называя себя «техасцем по происхождению и прикладным математиком по обучение, “Траппе проводит большую часть своего времени” в странной подвешенной стране между математикой и техникой». Он получил степень бакалавра по математике Техасского университета в Остине в 1994 г., а его магистры а затем доктор философии. в области прикладной математики и научных вычислений из Университет Мэриленда.

Находясь в Мэриленде, Трапп приехал в Нью-Джерси в качестве инженера-стажера в Dialogic Corp. (дочерняя компания Intel) в Парсиппани в 1997 и 1998, а затем присоединился к кафедре электротехники и вычислительной техники и WINLAB в Рутгерс после окончания учебы в 2002 году.

Проблемы исследования

Чтобы удовлетворить спрос на широкополосные беспроводные услуги 4G, «нам необходимо Взгляните свежим взглядом», — говорит Дипанкар Райчаудхури , директор WINLAB. и профессор электротехники и вычислительной техники в Университете Рутгерса, и перейти к «упрощенной архитектуре», построенной на IP-сетях.

    См. также Беспроводная связь следующего поколения: LTE и WiMAX

Дипанкар Райчаудхури

Райчаудхури занимал корпоративные должности в области исследований и разработок в области телекоммуникаций и сетей. промышленности, прежде чем прийти в Rutgers и WINLAB в 2001 году. Он получил степень бакалавра степень в области электроники и электрических коммуникаций Индийского института Технология, Харагпур в 1976 г., а также его мастера и доктора наук. в электрическом инжиниринг от SUNY Stony Brook в 1978 и 1979. Он занимал исполнительные должности в RCA Laboratories, NEC USA C&C Research Laboratories и Isospan Wireless, компания из Сан-Хосе, где он был главным научным сотрудником.

Чтобы достичь этой цели для беспроводной связи следующего поколения, Райчаудхури определил некоторые ключевые проблемы, которые решает WINLAB:

— Доставка мегабайт в секунду на каждое беспроводное устройство и поэтому наращивание системной мощности для обработки гигабайтов пропускной способности — по сути, обеспечивая сегодняшнюю пропускную способность оптоволокна для мобильных устройств завтрашнего дня.

– Достижение более эффективного использования доступного спектра , при этом сосуществовать с общими полосами и оставаться совместимым с устаревшим оборудованием.

– Использование информации о текущем местоположении устройств для предоставление 90 244 сервисов с учетом местоположения 90 247 (например, GPS-картографирование) и контекстно-зависимых контента на мобильные устройства.

– И делать все это, поддерживая безопасность и конфиденциальность в услуги беспроводной сети.

Райчаудхури ожидает, что количество беспроводных устройств продолжит стремительно расти с необходимостью подключения объектов в окружающей среде (датчиков, машин, автомобили и т. д.) с сетью с использованием беспроводных интерфейсов. Исследование в Таким образом, WINLAB вышла за рамки сотового телефона, чтобы удовлетворить потребности это видение следующего поколения массового рынка «всепроникающих вычислений» с повсеместно распространенные мобильные беспроводные устройства.



Таким образом, основные направления исследований WINLAB включают:

– Сенсорные сети — Обеспечение надежной беспроводной связи с широкое использование сверхмаломощных и недорогих устройств. Проблемы с эти устройства включают ограниченную скорость обработки и мощность передачи, прерывистая связь и низкая скорость связи – они не могут говорить непосредственно на вышку сотовой связи или другой общий центральный узел. Эти вопросы также изучается технологиями, включая ZigBee для промышленного дистанционного управления (IEEE 802.15.4, www.zigbee.org) и UWB для мультимедиа (WiMedia Ultra-Wideband, www.wimedia.org).

– Автомобильные сети — Кооперативная связь между соседними автомобилями вождение по дороге, для информации, безопасности (автомобили разрываются впереди) и уверенность (парковка). «Сто миллионов автомобилей добавят интернет связи в ближайшие 10 лет», — говорит Райчаудхури.

– Сети “Ad-hoc” — Большая исследовательская проблема построение таких прочных «безинфраструктурных» или одноранговых сетей. сети, которые самоорганизуются и работают без центральных координационных пунктов например, вышки сотовой связи или сетевые концентраторы. Эти «ячеистые» сети должны быть в состоянии для динамической настройки по мере перемещения устройств по области, добавления и удаления узлов по мере их появления, отслеживая топологию сети и взаимосвязь между устройствами и поиск “многоскачковых” сквозных маршрутизация соединений для достижения удаленного узла путем отправки сообщения через несколько промежуточные узлы.

– Беспроводная безопасность — Открытость беспроводных сетей также создает исследовать проблемы безопасности, включая аутентификацию сообщений для обнаружения спуфинг и аномальный трафик от самозванцев, защита от радио интерференционные атаки за счет повышения устойчивости к глушению и отказу в обслуживании атаки. Это направление исследований Траппе. «Что касается безопасности исследовательского сообщества, — говорит он, — большая часть работы посвящена доказуемо гарантируя, что у вас есть безопасность, тогда как практичность заключается в том, иметь достаточно хорошую охрану, чтобы остановить 95 процентов плохих парней». Например, его исследовательская группа разработала хитрые методы, чтобы воспользоваться преимуществами низкоуровневая информация о радиопередачах для повышения безопасности, путем извлечение характерных для устройства сигнатур по частоте, задержке, силе и другие свойства своих трансляций.

Смарт-радиостанции

Необходимость более эффективного использования беспроводного спектра стимулирует исследования в когнитивное радио , программно-определяемые радиосистемы, которые можно перенастроить на общаться в любом доступном спектре и с любым протоколом требуется.

Райчаудхури показал примеры того, как в настоящее время используется беспроводный спектр в разных городах США с менее чем 6 процентами доступного спектра фактически заняты. Кроме того, современные устройства уже имеют несколько радиомодулей — ваш ноутбук может иметь три (Bluetooth, 802.11 WiFi и сотовые данные). Что такое нужны не радиоприемники, а «умные радиоприемники» с быстрым поиском пустые слоты спектра, ловкость в их использовании и надлежащий этикет, чтобы поделиться с другие.

Например, говорит Траппе, «такие пользователи, как Министерство обороны, хотят сети ячеистого типа с возможностью поиска открытой частоты, которая не будет мешать другим сетям. Они заинтересованы в гибкости формы волны, поэтому они могут изменить свои коммуникации, чтобы меньше мешать коренным Население. Сети могут начать переговоры между собой.”

Компания WINLAB начала интегрировать оборудование когнитивного радио в свой испытательный стенд ORBIT. Десять плат GNU Radio уже установлены, и команда разрабатывает базовое программное обеспечение для когнитивного радио, чтобы исследователи могли экспериментировать с протоколы когнитивного радио. В рамках нового исследовательского проекта будет установлено около 64 узлов. включая собственный прототип оборудования для когнитивного радио.

«Когнитивное радио не просто для исследователей, — говорит Траппе. «Вам нужны такие навыки, как FPGA [программируемые чипы], DSP [арифметические процессоры] и протоколы [низкоуровневое сетевое программное обеспечение]. Не то что ассистент или доцент обязательно могли иметь свои руки. У нас есть интегрировали наши проекты когнитивного радио в испытательный стенд ORBIT, так что вы можете просто войдите в систему и используйте их.”

Открытое будущее

Используя открытое программное обеспечение (на основе Linux) и оборудование, говорит Райчаудхури, заключается в том, чтобы «создать открытую платформу, которую можно использовать для экспериментов и исследовательская работа. ORBIT — это открытая беспроводная коробка. Мы не требуем от вас использования каких-либо конкретный протокол. Это может быть запрограммировано экспериментатором, и вы можете получить воспроизводимые результаты, и все это доступно через Интернет. Вы можете попробовать ваш протокол, ваша собственная маршрутизация, ваша собственная безопасность. Это чистый лист, чтобы попробовать новые идеи».

“ОРБИТА – наш вклад в создание этого видения будущего Интернет бывает. говорит Райчаудхури. «Это очень захватывающее будущее для сети. Через десять лет вы, возможно, не узнаете многие протоколы и коробки, из которых состоит сеть. Мы пережили тяжелые времена в начале 2000-е годы; сетевые и беспроводные компании не преуспели. Сейчас время много инноваций и изменений для нашей отрасли, и для молодежи это отличная возможность поучаствовать. Я могу сказать только оптимистичные вещи».

Фрагменты, изначально опубликованные в газете U.S.1 Newspaper от 11 июня 2008 г.
www.princetoninfo.com/index.php?option=com_us1more&Itemid=6&key=06-11-2008%20WINLAB&more=1

ADUM5000 Техническое описание и информация о продукте

ADUM5000 Техническое описание и информация о продукте | Аналоговые устройства

1. Товары
2. Интерфейс и изоляция
3. Технология цифровой изоляции
4. изосила
5. АДУМ5000

Включить JavaScript



• Особенности и преимущества
• Подробная информация о продукте

Особенности и преимущества

• Для ознакомления со спецификациями автомобильных устройств, отвечающих требованиям AEC-Q100, загрузите спецификацию ADuM5000W.
• isoPower ^® встроенный изолированный DC/DC преобразователь
• Регулируемый выход 3,3 В или 5 В
• Выходная мощность до 500 мВт
• 16-выводной корпус SOIC с длиной пути утечки >8 мм
• Работа при высоких температурах: максимум 105°C
• Высокая устойчивость к синфазным помехам: >25 кВ/мкс
• Защита от тепловой перегрузки

• Сертификаты безопасности и нормативные требования
  Признание UL
  2500 В среднеквадратичного значения в течение 1 минуты согласно UL 1577
• Принятие компонента CSA
  Уведомление № 5A (на рассмотрении)
• Сертификат соответствия VDE (ожидается)
  DIN V VDE V 0884-10
  (VDE V 0884-10): 2006-12
  V _IORM = 560 В пик.

Подробная информация о продукте

ADuM5000 представляет собой изолированный преобразователь постоянного тока в постоянный, основанный на технологии Analog Devices, Inc. , и Ответвитель ^® . Преобразователь постоянного тока в постоянный в этом устройстве обеспечивает стабилизированную изолированную мощность в нескольких комбинациях входного и выходного напряжения, как указано в таблице 1.

Микросхемный преобразователь Analog Devices Технология iCoupler обеспечивает передачу изолированной мощности в этом преобразователе постоянного тока с эффективностью до 33 %. В результате малый форм-фактор, полная изоляция решение.

Более высокие уровни выходной мощности достигаются при использовании ADuM5000 для увеличения выходной мощности ADuM5401, ADuM5402, ADuM5403, ADuM5404 и ADuM520x iCoupler с isoPower ^® .

isoPower использует высокочастотные переключающие элементы для передачи энергии через трансформатор. При компоновке печатной платы (PCB) необходимо соблюдать особую осторожность, чтобы соответствовать уровню излучения. стандарты. Обратитесь к АН-0971 примечание по применению для рекомендаций по компоновке платы.

ПРИМЕНЕНИЕ

• Трансиверы RS-232/RS-422/RS-485
• Изоляция промышленной полевой шины
• Пусковые блоки питания и приводы затворов
• Изолированный интерфейс датчика
• Промышленные ПЛК

По крайней мере одна модель в этом семействе продуктов находится в производстве и доступна для покупки. Продукт подходит для новых конструкций, но могут существовать более новые альтернативы.

{{#каждый список}}

{{/каждый}}

УСТАРЕВШЕЕ: Оценочная плата AD-FMCMOTCON2-EBZ

ezLINX ^™ iCoupler ^® Изолированная среда разработки интерфейса

Комплект EVAL-ADUMQS

0003

• Просмотреть все (17)
• Технические паспорта (2)
• Замечания по применению (9)
• Руководства пользователя (5)
• Часто задаваемые вопросы (1)

Технические паспорта (2)

ADuM5000: Технические характеристики изолированного преобразователя постоянного тока 2,5 кВ (версия B) ADuM5000W: лист технических данных изолированного преобразователя постоянного тока 2,5 кВ (версия A)

Указания по применению (9)

AN-1478: изолированная шина SPI для различных системных требований (Rev. 0) АН-0971: Рекомендации по контролю излучения с помощью устройств isoPower (Rev. C) AN-913: Изоляция интерфейсов I2C (Rev. 0) Ан-727: iCoupler ^® Изоляция в приложениях RS-485 (Rev. 0) AN-740: Изоляция iCoupler ^® в приложениях RS-232 (Rev. A) Ан-770: iCoupler ^® Изоляция в приложениях шины CAN (Rev. 0) AN-793: Рекомендации по электростатическому разряду/фиксации с помощью изоляционных продуктов iCoupler ^® (Rev. A) AN-825: Рекомендации по источнику питания в iCoupler 9Изоляционные материалы 2592® (версия 0) Рекомендации по контролю излучения с помощью устройств isoPower

Руководства пользователя (5)

UG-400: Среда разработки изолированного интерфейса ezLINX i . Руководство пользователя аппаратного обеспечения. UG-461: ezLINX i Соединитель Изолированный интерфейс Программное обеспечение для разработки среды Руководство пользователя UG-042: Оценка 16-выводных цифровых изоляторов SOIC и 16-выводов QSOP

Часто задаваемые вопросы (1)

Модели IBIS

Модели ADuM5000 IBS (класс A)

СРК

ADuM5000_3v. ibs

СРК

ADuM5000_5v.ibs

CN0349

Полностью изолированная система сбора данных измерения проводимости

CN0185

Новый аналого-аналоговый изолятор с использованием изолированного сигма-дельта-модулятора, изолированного преобразователя постоянного тока в постоянный и активного фильтра

CN0159

Цепь изолятора кабеля универсальной последовательной шины (USB) Цепь

• Просмотреть все (19)
• Безопасность и соответствие нормативным требованиям (1)
• Руководство по выбору продукта (1)
• Примечание по цепи (4)
• Технические статьи (8)
• Видео (3)
• Пресс-релизы (1)
• Интернет-трансляции (1)

Безопасность и соответствие нормативным требованиям (1)

Руководство по выбору продукта (1)

Руководство по выбору технологии цифровой изоляции и интерфейса

Примечание по схеме (4)

CN0349: Полностью изолированная система сбора данных измерения электропроводности

CN-0185: Новый аналого-аналоговый изолятор, использующий изолированный сигма-дельта. ..

CN0256: Изолированная цепь интерфейса LVDS

CN-0159: Цепь изолятора кабеля универсальной последовательной шины (USB)

Технические статьи (8)

Гальванически изолированные интерфейсы LVDS

Интегрированная цифровая изоляция iCoupler с isoPower устраняет разрыв между. ..

Цифровая изоляция для электроприводов переменного напряжения

Блокировка питания для повышения точности с использованием силовых устройств iso

Внутри iCoupler ^® Технология: ШИМ-контроллер ADuM347x и драйвер трансформатора. ..

N App kin Примечание. Снижение мощности ADuM524x

Цифровой изолятор упрощает изоляцию USB в медицинских и промышленных…

Analog Dialogue

Высокоскоростные цифровые изоляторы, использующие встроенные трансформаторы микромасштаба

Видео (3)

Пресс-релизы (1)

Интернет-трансляции (1)

Компания ADI всегда уделяла самое пристальное внимание поставке продукции, отвечающей максимальным уровням качества и надежности. Мы достигаем этого путем включения проверок качества и надежности во все области проектирования продукции и процессов, а также в производственный процесс. «Ноль дефектов» для поставляемой продукции всегда является нашей целью.

Выберите модель

Запрос уведомлений об изменении продукта/процесса

Закрыть

• Сохранить в myAnalog Войти в myAnalog

{{#ifCond_pcn. length 0}} {{еще}} {{#каждый ПК}} {{/каждый}}

{{../labels.pcn}}	{{../labels.title}}	{{../labels.publicationDate}}
{{количество}} {{#ifCond применимо false}} PDN больше не применим для этой части. Он был удален в этой версии PDN. {{/ifCond}} {{#каждая ссылка}} {{название}} {{/каждый}}	{{название}}	{{Дата публикации}}

{{/ifCond}} {{#ifCond pdn. length 0}} {{еще}} {{#каждое персональное имя}} {{/каждый}}

{{../labels.pdn}}	{{../labels.title}}	{{../labels.publicationDate}}
{{количество}} {{#ifCond применимо false}} PDN больше не применим для этой части. Он был удален в этой версии PDN. {{/ifCond}} {{#каждая ссылка}} {{название}} {{/каждый}}	{{название}}	{{Дата публикации}}

{{/ifCond}}

Указанные цены в США предназначены ТОЛЬКО ДЛЯ БЮДЖЕТНОГО ИСПОЛЬЗОВАНИЯ, указаны в долларах США (FOB США за единицу для указанного объема) и могут быть изменены. Международные цены могут отличаться из-за местных пошлин, налогов, сборов и обменных курсов. Для уточнения цены или стоимости поставки обратитесь в местное торговое представительство Analog Devices, Inc. или к авторизованному дистрибьютору. Цены, отображаемые для оценочных плат и комплектов, основаны на цене за 1 штуку.

Выборка:
При нажатии кнопки «Образец» выше выполняется перенаправление на сторонний образец сайта ADI. Выбранная часть будет перенесена в вашу корзину на этом сайте после входа в систему. Пожалуйста, создайте новую учетную запись там, если вы никогда раньше не использовали сайт. Обращайтесь по адресу [email protected] по любым вопросам, касающимся этого Образца сайта.

Справка по таблице цен

Цена указана за 1 шт.

На сайте Analog.com можно приобрести до двух плат. Чтобы заказать более двух, пожалуйста, сделайте покупку через одного из наших зарегистрированных дистрибьюторов.

Цена указана за 1 шт. Указанная прейскурантная цена для США предназначена только для бюджетного использования, указана в долларах США (FOB США за единицу) и может быть изменена. Международные цены могут варьироваться в зависимости от местных пошлин, налогов, сборов и обменных курсов.

Оборудование : Видео и фото : … : Внутренняя школа СМИ, искусств и гуманитарных наук : University of Sussex

Добро пожаловать в Университет Сассекса. Наш сайт использует файлы cookie. Ознакомьтесь с нашей политикой.

• Вернуться к предыдущему меню
• Видео и фото
• • Удобства
  • Демонстрации и руководства
  • Оборудование
  • Полезные ссылки

Здесь вы найдете информацию об основном оборудовании, доступном для студентов-фотографов Университета Сассекса. Чтобы просмотреть полный список оборудования, войдите в свою учетную запись SISO.

Nikon D7000

Цифровая зеркальная фотокамера Nikon D7000 — это камера высокого разрешения в довольно компактном корпусе. Он оснащен датчиком изображения CMOS 16,2 МП формата DX с замером 2016 пикселей, 39точечные точки автофокусировки, широкий диапазон чувствительности ISO от 100 до 25 600, включая «h2» и «h3», выбор 12-битной или 14-битной записи NEF (RAW) в сжатом или сжатом формате без потерь, а также функция D-Movie, которая позволяет записывать фильмов в формате Full HD. Каждый комплект поставляется в футляре с SD-картой и зум-объективом от 16 мм до 85 мм.

Nikon D700 и D750

Обе камеры DSLR D700 и D750 имеют полнокадровые датчики, но Nikon D700 имеет разрешение 12,0 МП, а Nikon D750 имеет разрешение 24,0 МП. D700 на 6 лет старше, чем D750, однако у нее все еще есть некоторые лучшие функции, такие как: Увеличенное изображение в видоискателе: Имеет видоискатель с более высоким увеличением (0,72x против 0,70x). Более быстрый затвор: имеет более высокую скорость механического затвора (1/8000 с против 1/4000 с), чтобы остановить действие. Быстрая серийная съемка: съемка с более высокой частотой (8 против 6 взмахов в секунду). ), чтобы запечатлеть решающий момент. Другие функции D700 включают: Широта ISO 100–25600, 3,0-дюймовый ЖК-монитор. D750, будучи более новой камерой, конечно, будет иметь некоторые улучшенные функции по сравнению с D700. Основные функции включают: Широта ISO 50–51200, 51 точечный автофокус, видеозапись высокой четкости, шарнирный экран 3,2 дюйма. Наши комплекты поставляются с футляром, картой памяти, вспышкой SB800 (для D700), SB700 (для D750) и комплектом из трех объективов, состоящим из объектива 28 мм, 50 мм и 85 мм.

Nikon D300 и D300s

D300 — оснащен 12-мегапиксельным CMOS-сенсором, 14-битным аналого-цифровым преобразованием и чувствительностью до ISO 6400, 51-точечным датчиком автофокусировки, 3,0-дюймовым ЖК-монитором высокого разрешения с разрешением 922 000 пикселей и функцией Live View, видеовыходом HDMI. -обновление с D300s, многие характеристики остались прежними. Он имеет тот же 12,3-мегапиксельный сенсор, что и D300, но есть несколько дополнительных улучшений, среди которых немного более высокая частота кадров и возможность захвата HD-видео.Он также имеет 51-точечная система автофокусировки, обеспечивающая сложное отслеживание автофокусировки, большой яркий оптический видоискатель и режим серийной съемки JPEG или 12-битных RAW со скоростью 7 кадров в секунду.0003

Никон Z6

Nikon Z6 — полнокадровая беззеркальная камера. Это имеет 24,5-мегапиксельный датчик BSI-CMOS, гибридную систему AF с 273 очками и 90% охватом. похожа на цифровые зеркальные фотокамеры D750 и полностью защищена от пыли и влаги. Z 6 может вести непрерывную съемку со скоростью 12 кадров в секунду с фиксированной автоэкспозицией и 5,5 кадра в секунду с непрерывной автофокусировкой/автоэкспозицией. Фотографии хранятся на карте XQD, а не на SD-карте. Он оснащен электронным видоискателем с разрешением 3,68 млн точек и наклоняемым сенсорным ЖК-дисплеем с диагональю 3,2 дюйма и разрешением 2,1 млн точек. Он может снимать видео 4K с максимальным разрешением. Вы можете использовать те же функции для видео, что и вы. банка для фото. В комплект входит чехол, карта памяти и объектив 50мм

Фудзи GFX 50R

Fujifilm GFX 50R имеет CMOS-датчик 43,8 x 32,9 мм с разрешением 51,4 МП и использует объективы с креплением G, с коэффициентом кадрирования 0,79x. Он использует процессор изображения X-Processor Pro и имеет 117-точечную систему автофокусировки с определением контраста. Компактный и легкий для камеры среднего формата корпус оснащен наклонным сенсорным экраном диагональю 3,2 дюйма и электронным OLED-видоискателем сверхвысокого разрешения с разрешением 3,69 млн точек и увеличением 0,77x. и использует «действия смахивания» на ЖК-дисплее, а не традиционный четырехпозиционный контроллер. Он также способен снимать видео в формате Full HD с разрешением до 30p. Поставляется с картой памяти и оснащен объективом 63 мм f2.8 R WR..

Pentax 645Z

Рентах 645Z — профессиональный среднеформатный DЅLR с большим 51,4-мегапиксельным сенсором СМОЅ. It has а wаtеr-rеѕіѕtаnt, duѕt-рrооf соnѕtruсtіоn, оffеrѕ а wіdе ІЅО rаngе оf ІЅО 100-204,800, а tіltаblе 3.2″ LСD, 3 fрѕ соntіnuоuѕ ѕhооtіng, duаl ЅD саrd ѕlоtѕ, аnd Full НD vіdео. We have 2 kits that each поставляются в футляре с картой памяти и тремя объективами: 35 мм f3.5, 55 мм f2.8 и 120 мм f4.

Вспышки

Чтобы предоставить вам ассортимент и выбор, мы предлагаем вспышки Nikon SB600, 700, 800 и 900, а также Nikon SB-80DX.

Комплекты вспышки

Комплекты вспышки Bowens мощностью 200 Вт и 250 Вт поставляются в комплекте с 2 головками вспышки. Каждый комплект оснащен зонтом, софтбоксом, экспонометром и подставками, которые хранятся в переносном кейсе.

Плоская светодиодная подсветка

В дополнение к фотосъемке со вспышкой у вас также есть возможность использовать светодиодные панели. У нас есть панели 2-х размеров, которые можно заказать как по отдельности, так и в наборах по 3 штуки, поставляемые со стойками, с питанием от батареи и от сети.
