Расстояние между обрешеткой: Расстояние между досками обрешетки крыши под металлочерепицу

Расстояние между досками обрешетки крыши под металлочерепицу

Содержание

• 1 Обрешетка под металлочерепицу: правильный шаг и расчет количества
• 2 Обрешетка под металлочерепицу
  • 2.1 Контробрешетка – один из важнейших элементов кровельного пирога
  • 2.2 Какие бывают виды обрешетки
  • 2.3 Какой шаг обрешетки использовать для металлочерепицы
• 3 Обрешетка под металлочерепицу
  • 3.1 Контробрешетка – один из важнейших элементов кровельного пирога
  • 3.2 Какие бывают виды обрешетки
  • 3.3 Какой шаг обрешетки использовать для металлочерепицы
• 4 Обрешетка под металлочерепицу
  • 4.1 Контробрешетка – один из важнейших элементов кровельного пирога
  • 4.2 Какие бывают виды обрешетки
  • 4.3 Какой шаг обрешетки использовать для металлочерепицы
• 5 Обрешетка под металлочерепицу: размеры, шаг, зачем нужна
  • 5.1 Назначение
  • 5.2 Материал и качество
  • 5.3 Шаг обрешетки под металлочерепицу

Обрешетка под металлочерепицу: правильный шаг и расчет количества

Правильная установка обрешетки под металлочерепицу – залог качественного монтажа кровельного материала. Выделим основные моменты по выбору вида и шага обрешетки, а также расчету необходимого количества досок и их размеру в случае монтажа металлической кровли.

Контробрешетка – важный элемент кровельного “пирога”

Перед устройством обрешетки убедитесь, правильно ли выполнен кровельный “пирог”. В частности, сделан ли вентиляционный зазор между гидроизоляционной пленкой и доской, на которую будет установлена металлочерепица. После укладки гидроизоляционной мембраны вдоль стропилы прибивается брусок размером 50х50 мм (контробрешетка или контр-рейка), при помощи которого будет происходить циркуляция воздуха под кровельным материалом. Шаг контробрешетки равен ширине пролета стропильной системы, обычно 700 – 800 мм.

Кровельный “пирог” для металлочерепицы

1. Стропила
2. Гидроизоляция (диффузионная мембрана)
3. Контробрешетка (брусок 50х50 мм)
4. Обрешетка под металлочерепицу
5. Металлочерепица
6. Пароизоляция
7. Стартовая доска обрешетки
8. Карнизная планка
9. Вентиляционная лента ПВХ или алюминиевая сетка
10. Капельник
11. Держатель желоба
12. Лобовая доска

Основным назначением контробрешетки является сохранение кровельного материала и деревянной конструкции крыши за счет “выветривания” излишнего конденсата, образовавшегося под металлочерепицей. Правило действительно как для холодной крыши, так и для мансардной.

Виды обрешетки

В качестве основания под металлочерепицу используется доска, размеры которой 25(30)х100 мм. Ее толщина не имеет принципиального значения (25 или 30 мм), поскольку вес металлической кровли не превышает 7 кг/м2. Материал также без труда выдержит снеговые нагрузки в зимний период эксплуатации. Главное – толщина каждой доски должна быть одинаковой или с незначительным отклонением в 2-3 мм. Это условие позволит в конечном итоге получить ровную плоскость ската.

Для металлочерепицы можно выделить три вида обрешетки: разреженная (или шаговая), сплошная и комбинированная. Первый тип самый распространенный, поскольку применяется на разных формах крыши с уклоном более 20 градусов. Расстояния между центрами досок в данном случае равно длине волны металлочерепицы.

Для пологих конструкций (14-20°) используется сплошная обрешетка. Напомним, что минимально допустимый уклон крыши для металлочерепицы – 14 градусов. Обратите внимание, несмотря на название “сплошная”, укладывать доски вплотную не рекомендуется: необходимо оставить технологичный зазор в 2-3 см.

Комбинированная схема укладки для металлочерепицы включает в себя первые два вида. Шаговая выполняется на всей площади крыши кроме дополнительных узлов крыши: примыкание кровли к трубе или стене, ендовы. В этих местах крыши рекомендуется установить сплошную обрешетку.

Сплошная обрешетка: слева – узел ендовы, справа – примыкание металлочерепицы к трубе

Сплошную обрешетку также необходимо монтировать:

• вокруг мансардных окон, кровельных люков, в местах внешних и внутренних изломов скатов крыши,
• в месте крепления элементов безопасности кровли (снегозадержатели, кровельные ограждения, мостики и лестницы),
• в верхней части крыши дополнительно устанавливаются две доски на расстоянии 2-3 см для надежного крепления металлической планки конька.

Правильная обрешетка в районе конька

Шаг обрешетки для Монтеррей и других видов металлочерепицы

Для определения шага разреженной (не сплошной) обрешетки необходимо знать длину волны металлочерепицы.

Для профиля Монтеррей расстояние между соседними досками будет равно 350 мм.

Шаг обрешетки рассчитывается от центра (оси) до центра доски. Шаг между стартовой и второй доской принято считать от нижнего края стартовой до центра второй.

Шаг обрешетки под металлочерепицу Монтеррей

Расстояние между стартовой доской обрешетки и второй доской равно 300 мм, в то время как последующий шаг обрешетки металлочерепицы Монтеррей равен 350 мм. Это связано с необходимостью выпуска кровли на 50 мм (см. изображение).

Вынос кровли относительно первой доски обрешетки для большинства видов металлической черепицы равен 5 см.

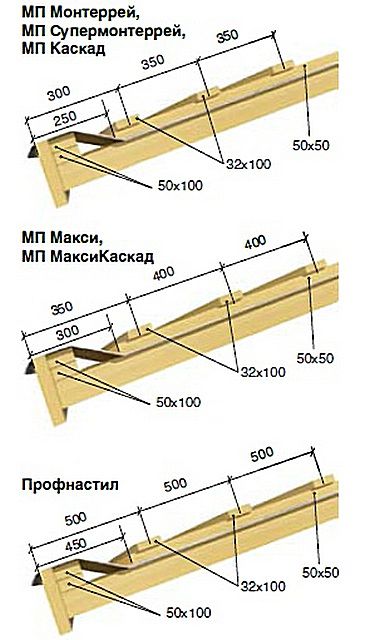

Приведем данные наиболее популярных видов профилированной кровли для определения шага доски под металлочерепицу:

Обрешетка под металлочерепицу

Качественная укладка обрешетки кровли – залог устойчивости металлочерепицы на кровле. В этой статье поговорим о видах и шагах обрешетки, доски каким размером использовать и делаем примерный расчет количества необходимых материалов.

Контробрешетка – один из важнейших элементов кровельного пирога

Прежде чем приступать к монтажу обрешетки в комбинированном доме, необходимо проверить кровельный пирог. Есть ли зазор для вентиляции между гидроизоляцией и доской, куда будет крепиться металлочерепица. После того, как монтажники завершат укладки гидроизоляционного материала, прибивается контробрешетка – это брусок 50х50мм, прибитый вдоль стропилы. Без контробрешетки не будет циркулировать воздух под материалом кровли. Контр-рейка прибивается с шагом, равным пролету стропильной системы (700-800мм).

На рисунке схематично изображены элементы кровельного пирога. 1 – стропила, 2- гидроизоляционный материал, 3 – контробрешетка, 4 – сама обрешетка, 5 – кровельный материал (в данном случае металлочерепица), 6 – слой пароизоляционного материала, 7 – стартовая доска, 8 – карнизная планка, 9 – лента ПВХ для вентиляции, 10 – капельник, 11 – держатель желоба, 12 – лобовая доска.

Контробрешетку устанавливают для того, чтобы кровля служила долго, за счет проветривания крыши и исправления конденсата-влаги, которая скапливается под кровельным материалом. Установка контробрешетки обязательна как при обычной крыше, так и при возведении кровли на мансардах.

Какие бывают виды обрешетки

Независимо от выбранного проекта дома в стиле шале или любом другом – материалы для обрешетки используются одинаковые. Для кровли из металлочерепицы в основание укладывается доска 25х100 мм. Металлочерепица не тяжелый материал, поэтому допускается использовать доски с таким маленьким сечением по ширине.

Существуют три вида обрешетки – шаговая, сплошная и комбинированная.

Шаговая обрешетка самая распространенная, ее можно применять на любых крышах, уклон ската которых более 20 градусов. Расстояние от центра каждой доски должно быть равным длине волны кровельного материала – металлочерепицы.

Сплошная обрешетка используется на крышах, уклон которых колеблется в районе 14-20 градусов. Минимально допустимый уклон для кровли, накрытой металлочерепицей равен 14 градусам. При укладке сплошной обрешетки между досками оставляют технический зазор на случай «гуляние» досок.

Третий вид обрешетки – это комбинированный. Она суммирует первые два. Шаговая монтируется по всей крыше, в местах примыкания кровли к элементам (трубе или стене) используется сплошная обрешетка.

Обязательное монтирование сплошной обрешетки требуют места:

• Около окон на мансарде, в местах установки люков на кровле, а также где скаты крыши имеют внешние или внутренние изломы
• Под элементы безопасности: снегозадержатели, ограждения и лестницы
• В местах установки конька кровли

Какой шаг обрешетки использовать для металлочерепицы

Прежде чем определять шаг обрешетки, нужно посмотреть длину волны металлочерепицы. Например, для Монтеррей расстояние будет равно 35 см.

Между стартовой и второй досками расстояние равно 30см, а все последующие уже 35см.

Самые популярные виды кровли с готовым расчетом размера шага приведены в таблице ниже:

Обрешетка под металлочерепицу

Качественная укладка обрешетки кровли – залог устойчивости металлочерепицы на кровле. В этой статье поговорим о видах и шагах обрешетки, доски каким размером использовать и делаем примерный расчет количества необходимых материалов.

Контробрешетка – один из важнейших элементов кровельного пирога

Прежде чем приступать к монтажу обрешетки в комбинированном доме, необходимо проверить кровельный пирог. Есть ли зазор для вентиляции между гидроизоляцией и доской, куда будет крепиться металлочерепица. После того, как монтажники завершат укладки гидроизоляционного материала, прибивается контробрешетка – это брусок 50х50мм, прибитый вдоль стропилы. Без контробрешетки не будет циркулировать воздух под материалом кровли. Контр-рейка прибивается с шагом, равным пролету стропильной системы (700-800мм).

На рисунке схематично изображены элементы кровельного пирога. 1 – стропила, 2- гидроизоляционный материал, 3 – контробрешетка, 4 – сама обрешетка, 5 – кровельный материал (в данном случае металлочерепица), 6 – слой пароизоляционного материала, 7 – стартовая доска, 8 – карнизная планка, 9 – лента ПВХ для вентиляции, 10 – капельник, 11 – держатель желоба, 12 – лобовая доска.

Контробрешетку устанавливают для того, чтобы кровля служила долго, за счет проветривания крыши и исправления конденсата-влаги, которая скапливается под кровельным материалом. Установка контробрешетки обязательна как при обычной крыше, так и при возведении кровли на мансардах.

Какие бывают виды обрешетки

Независимо от выбранного проекта дома в стиле шале или любом другом – материалы для обрешетки используются одинаковые. Для кровли из металлочерепицы в основание укладывается доска 25х100 мм. Металлочерепица не тяжелый материал, поэтому допускается использовать доски с таким маленьким сечением по ширине.

Существуют три вида обрешетки – шаговая, сплошная и комбинированная.

Шаговая обрешетка самая распространенная, ее можно применять на любых крышах, уклон ската которых более 20 градусов. Расстояние от центра каждой доски должно быть равным длине волны кровельного материала – металлочерепицы.

Сплошная обрешетка используется на крышах, уклон которых колеблется в районе 14-20 градусов. Минимально допустимый уклон для кровли, накрытой металлочерепицей равен 14 градусам. При укладке сплошной обрешетки между досками оставляют технический зазор на случай «гуляние» досок.

Третий вид обрешетки – это комбинированный. Она суммирует первые два. Шаговая монтируется по всей крыше, в местах примыкания кровли к элементам (трубе или стене) используется сплошная обрешетка.

Обязательное монтирование сплошной обрешетки требуют места:

• Около окон на мансарде, в местах установки люков на кровле, а также где скаты крыши имеют внешние или внутренние изломы
• Под элементы безопасности: снегозадержатели, ограждения и лестницы
• В местах установки конька кровли

Какой шаг обрешетки использовать для металлочерепицы

Прежде чем определять шаг обрешетки, нужно посмотреть длину волны металлочерепицы. Например, для Монтеррей расстояние будет равно 35 см.

Между стартовой и второй досками расстояние равно 30см, а все последующие уже 35см.

Самые популярные виды кровли с готовым расчетом размера шага приведены в таблице ниже:

Обрешетка под металлочерепицу

Качественная укладка обрешетки кровли – залог устойчивости металлочерепицы на кровле. В этой статье поговорим о видах и шагах обрешетки, доски каким размером использовать и делаем примерный расчет количества необходимых материалов.

Контробрешетка – один из важнейших элементов кровельного пирога

Прежде чем приступать к монтажу обрешетки в комбинированном доме, необходимо проверить кровельный пирог. Есть ли зазор для вентиляции между гидроизоляцией и доской, куда будет крепиться металлочерепица. После того, как монтажники завершат укладки гидроизоляционного материала, прибивается контробрешетка – это брусок 50х50мм, прибитый вдоль стропилы. Без контробрешетки не будет циркулировать воздух под материалом кровли. Контр-рейка прибивается с шагом, равным пролету стропильной системы (700-800мм).

На рисунке схематично изображены элементы кровельного пирога. 1 – стропила, 2- гидроизоляционный материал, 3 – контробрешетка, 4 – сама обрешетка, 5 – кровельный материал (в данном случае металлочерепица), 6 – слой пароизоляционного материала, 7 – стартовая доска, 8 – карнизная планка, 9 – лента ПВХ для вентиляции, 10 – капельник, 11 – держатель желоба, 12 – лобовая доска.

Контробрешетку устанавливают для того, чтобы кровля служила долго, за счет проветривания крыши и исправления конденсата-влаги, которая скапливается под кровельным материалом. Установка контробрешетки обязательна как при обычной крыше, так и при возведении кровли на мансардах.

Какие бывают виды обрешетки

Независимо от выбранного проекта дома в стиле шале или любом другом – материалы для обрешетки используются одинаковые. Для кровли из металлочерепицы в основание укладывается доска 25х100 мм. Металлочерепица не тяжелый материал, поэтому допускается использовать доски с таким маленьким сечением по ширине.

Существуют три вида обрешетки – шаговая, сплошная и комбинированная.

Шаговая обрешетка самая распространенная, ее можно применять на любых крышах, уклон ската которых более 20 градусов. Расстояние от центра каждой доски должно быть равным длине волны кровельного материала – металлочерепицы.

Сплошная обрешетка используется на крышах, уклон которых колеблется в районе 14-20 градусов. Минимально допустимый уклон для кровли, накрытой металлочерепицей равен 14 градусам. При укладке сплошной обрешетки между досками оставляют технический зазор на случай «гуляние» досок.

Третий вид обрешетки – это комбинированный. Она суммирует первые два. Шаговая монтируется по всей крыше, в местах примыкания кровли к элементам (трубе или стене) используется сплошная обрешетка.

Обязательное монтирование сплошной обрешетки требуют места:

• Около окон на мансарде, в местах установки люков на кровле, а также где скаты крыши имеют внешние или внутренние изломы
• Под элементы безопасности: снегозадержатели, ограждения и лестницы
• В местах установки конька кровли

Какой шаг обрешетки использовать для металлочерепицы

Прежде чем определять шаг обрешетки, нужно посмотреть длину волны металлочерепицы. Например, для Монтеррей расстояние будет равно 35 см.

Между стартовой и второй досками расстояние равно 30см, а все последующие уже 35см.

Самые популярные виды кровли с готовым расчетом размера шага приведены в таблице ниже:

Обрешетка под металлочерепицу: размеры, шаг, зачем нужна

Важным элементом кровельного пирога служит обрешетка. Это система параллельных коньку досок, связывающих стропила между собой. Обрешетка для металлочерепицы служит основанием для слоя гидроизоляции и для крепления кровельных листов.

Она воспринимает нагрузку от кровли и передает ее через стропильную систему на несущие конструкции здания: стены и перекрытия. Как правильно делать обрешетку под металлочерепицу? Для этого надо больше узнать о ней.

Назначение

Основная задача обрешетки – служить основанием для слоя гидроизоляции и кровельных листов. Листы металлочерепицы привинчиваются к доскам кровельными саморезами. Это обеспечивает надежное крепление листов.

Обрешеточная система воспринимает нагрузку от кровли и предает ее через стропильную систему несущим конструкциям здания. Ими служат стены, а при некоторых схемах кровли – и перекрытия.

Нагрузки бывают:

• статические: собственный вес кровли, снег, лежащий на крыше,
• динамические: порывы ветра, вода, стекающая по скату, люди, вышедшие на кровлю.

Обрешеточные доски связывают стропила между собой, создавая единую пространственную конструкцию. Прочность ее и способность противостоять нагрузкам значительно выше, чем у одной стропильной пары, поскольку нагрузка равномерно распределяется на все стропила.

Типовые размеры обрешетки – 30*100 мм. В малоснежных районах и на скатах круче 45 о допускается использование досок 25*100. С досками такого размера удобно работать одному человеку, они не затрудняют монтаж обрешетки металлочерепицы.

Используют и больший размер по ширине – до 250 мм. В случае устройства сплошного настила ширина досок принципиального значения не имеет.

Материал и качество

Для обрешетин чаще всего используют сосновые доски. Они дают разумный баланс между качеством и стоимостью. Доски из дуба или лиственницы стоят в несколько раз дороже, но эти затраты оправданы высокой естественной сопротивляемостью материала гниению и образованию грибка. Ель малопригодна ввиду высокой хрупкости.

При устройстве обрешетки для металлочерепицы все доски обязательно пропитывают составами, защищающими древесину от огня, гниения, плесени и вредителей. Пропитку лучше проводить методом погружения в ванну – так состав проникает на большую глубину, чем при окрашивании валиком или кистью.

Обрезная доска на обрешетку должна быть хорошо просушена (до 18% влажности), не иметь дефектов в виде прогибов, скручивания и сучков.

Высокие требования к материалу для обрешетки под металлочерепицу объясняются важностью этого элемента для качественной установки кровли. Если поверхность обрешетки будет неровной из-за искривленных досок, кровельные листы будет невозможно правильно состыковать. При небольших отклонениях это приведет к потере внешнего вида, а при значительных – к потере герметичности кровли и протечкам.

Шаг обрешетки под металлочерепицу

Правильный расчет обрешетки под металлочерепицу сводится к определению ее шага, или расстояния между центрами соседних досок. Собственный вес металлочерепицы невелик по сравнению с шифером или керамической черепицей, поэтому здесь появляется возможность сэкономить на материалах.

Используется несколько методов настила обрешеточных досок:

1. Сплошнаяобрешетка. Доски укладываются встык друг к другу, зазор между обрешеткой не превышает 1 см. Такой настил используется в регионах с высокой снежной нагрузкой, а также на односкатных крышах с малым углом уклона.
2. Разреженная. Наиболее часто используемый метод для вальмовых и двухскатных крыш. Планки крепят с постоянным шагом, позволяющим нести проектные нагрузки и надежно закрепить металлические листы.
3. Двухслойная. Такую схему используют, если хотят выровнять неровности обрешеточной плоскости. На разреженный настил монтируют листы влагостойкой фанеры или OSB, выравнивая поверхность. Металлочерепицу крепят ко второму слою.

Для правильного расчета шага нужно знать, как крепится металлочерепица. Лист должен максимально плотно прилегать к основе, чтобы его не расшатывало порывами ветра. Поэтому при креплении металлочерепицы к обрешетке саморезы закручивают в самую нижнюю часть профиля, во впадине между двумя соседними волнами.

Поэтому необходим точный расчет расстояния между соседними досками, так, чтобы линии саморезов попадали в середину обрешеточной планки.

Какой шаг необходимо выбрать? Это расстояние различается для разных профилей. Так, максимальный шаг обрешетки под металлочерепицу Монтеррей составляет 350 мм. Измерять расстояние между центрами при установке неудобно.

При ширине планки в 100 мм зазор между досками будет 300 мм. Именно это расстояние указано в схеме обрешетки под металлочерепицу Монтеррей, предлагаемой производителем. Профиль Супермонтеррей имеет такой же рекомендованный шаг.

Гранд Лайн предлагает свою схему крепления. Шаг между первой и второй обрешетинами – 280 мм. Это усиливает крепление нижних листов. Grand Line рекомендует шаг между последующими – 347 мм.

Как рассчитать параметры обрешеточной системы самому? На порталах производителей и крупных продавцов доступны онлайн-калькуляторы. Они помогают провести расчет с учетом параметров профиля выбранной модели металлочерепицы, угла уклона ската, его длины и ширины, максимальной снеговой нагрузки для данного региона.

Как сделать обрешетку для металлочерепицы? Важно точно соблюдать параметры проекта и технические требования изготовителя. При устройстве кровли из металлочерепицы по деревянной обрешетке необходимо следовать правилам техники безопасности:

• при работе на высоте пользоваться страховочным поясом, строительной каской, плотной производственной одеждой и обувью,
• при перемещении по доскам наступать на них только рядом со стропилами,
• не перемещаться по незакрепленным элементам кровли,
• при передвижении укладывать инструмент в карманы и петли монтажного пояса.

Установка обрешетки под металлочерепицу начинается с проверки параллельности верхних сторон стропил. Их нужно установить или выровнять так, чтобы отклонение любой точки от плоскости по высоте не превышало 5 мм.

Обрешетины крепят к стропилам саморезами или гвоздями. Саморезы стоят дороже, но гарантируют более надежное крепление обрешетки. Гвозди бить быстрее и стоят они в несколько раз меньше. Укладка обрешетин начинается снизу, от лобовой доски.

Первые три ряда настилаются сплошным настилом. В этом месте ветер осуществляет максимальное воздействие на кровельные листы и их крепление должно быть усилено. Такие же дополнительные доски обрешетки под металлочерепицу укладываются рядом с коньком.

В таких местах, как:

• на примыканиях к стенам,
• на стыке скатов,
• на боковых кромках скатов,
• в местах прохода дымоходов

Закладываются дополнительные доски, доходящие до следующего стропила и образующие сплошную обрешетку.

После укладки обрешеточной системы под металлочерепицу проводят проверку отклонения поверхности от вертикали с помощью уровня или лазерного дальномера.

Как сделать обрешетку под металлочерепицу? Нужно определить нагрузку, которую будет нести кровля. Исходя из нагрузки, определяется максимальный шаг следования обрешетин. Он не может быть больше, чем рекомендован производителем кровельного материала.

По краям скатов и в местах примыканий устанавливаются дополнительные доски. Верхние стороны стропил выравниваются, обрешетины крепятся к ним саморезами или гвоздями. Поверхность обрешеточной плоскости должна быть совершенно ровной, с минимальными отклонениями по высоте.

Теги: #Расстояние между досками обрешетки крыши под металлочерепицу

обрешетка под ондулин расстояние между досками

Содержание статьи

Обрешетка под ондулин: выбор материала, монтаж

Обрешетка – это деревянная конструкция, которая служит основанием для крепления кровельного материала. Вторая ее важнейшая функция – равномерное распределение снеговой нагрузки на стропильную систему.

Обрешетка под Ондулин должна быть ровной и прочной, чтобы не допустить деформации и излома кровельного материала. В зависимости от наклона крыши применяют разреженную или сплошную обрешетку.

Выбор шага в зависимости от угла наклона крыши

Простое правило – чем меньше уклон кровли, тем более частой, с меньшим шагом, должна выполняться обрешетка.

* от центра до центра доски или бруса.

Чтобы узнать уклон крыши, нужно измерить ее высоту в коньке и разделить полученное значение на ширину горизонтальной проекции ската. Например, если высота кровли составляет 3 метра, а ширина проекции ската – 15 метров, уклон будет равен 3:15 = 1/5.

Материал для обрешетки и размер пиломатериалов

Для строительства разряженной обрешетки чаще всего используется дока или брус из сосны. Благодаря содержащимся в ней смолам хорошо противостоит гниению.

Размеры обрезной доски: 25х100, 25х150 мм; брус с сечениями: 50х50, 40х60, 45х60 мм.

Идеальным материалом для обрешетки является лиственница. Прочная, влагоустойчивая древесина гарантирует долгий срок службы кровли. Возможно применение древесины лиственных пород, но она требует тщательной пропитки антисептиком.

Для сплошного основания применяются фанера, ориентированно-стружечные плиты (OSB), толщину нужно подбирать в зависимости от расстояния между стропилами.

• Шаг стропил 30 см, можно использовать фанеру толщиной 9 мм или плиту OSB – 12 мм.
• При шаге стропил 60 см берется фанера толщиной 12 мм или ориентированно-стружечная плита – 15 мм.
• При большем расстоянии (до 1 м) рекомендуется использовать фанеру толщиной 15 мм или плиту OSB – 18 мм.

Специалисты рекомендуют обработать защитным составом все деревянные элементы для защиты от гниения. Удобно пользоваться комбинированным средством, содержащим антисептик и антипирен. Это позволяет одновременно с защитой от влажности повысить огнестойкость конструкции.

depositphotos

Сборка и монтаж обрешетки

Перед тем как начать работу, нужно убедиться, что поверхность всех стропил находится в одной плоскости. Это влияет не только на эстетичность крыши, но и на ее герметичность. Если какие-то стропила западают или выступают по отношению к другим, нужно выровнять их с помощью набивки реек.

При устройстве холодного чердака, разряженная обрешетка под Ондулин набивается на стропила горизонтально, от карниза и до конька. Важно выдерживать одинаковое расстояния между центрами досок / брусьев (в зависимости от уклона кровли), для это удобно изготовить шаблон – интервал.

При строительстве утепленной мансарды на стропила укладывается гидроизоляционная мембрана Ондутис SA115 или SA130, которая фиксируется при помощи степлера. Сверху, поверх пленки на стропила крепится контробрешетка из реек или бруса, высотой не менее 30 мм. Она нужна для вентиляции подкровельного пространства и отведения влаги из утеплителя. И только после этого прибивается обрешетка.

Устройство сплошной обрешетки

Есть несколько важных требований, соблюдение которых обязательно при монтаже сплошного основания.

• Стыки плит располагаются на подпорах – стропилах или контррейках.
• Листы нужно укладывать вразбежку, чтобы стыки соседних плит не совпадали.
• Между листами обязательно наличие зазора около 3 мм. Он нужен для компенсации температурного расширение.

Для крепления сплошной обрешетки используются саморезы, шурупы или витые гвозди. Шляпки крепежа должны быть полностью утоплены. Расстояние между точками крепления для фанеры составляет не более 15 см, для плит OSB – 30 см. Расстояние от гвоздя или шурупа до края плиты не менее 1 см.

Обзор мембран и пароизоляционных пленок для кровельного пирога под Ондулин.

Обрешетка для ондулина: на что обратить внимание

Ондулин занимает особо благоприятную нишу на рынке материалов для кровли. Его высокая востребованность обусловлена отличными техническими показателями и невысокой ценой. Нельзя не отметить также легкость подготовительных работ, особенно это касается установки разреженной конструкции, и монтажа самого материала для кровли. Чтобы оценить его достоинства в полной мере, необходим точный расчет элементов и грамотная подготовка к монтажу.

Самый важный параметр, от которого зависит правильная обрешетка крыши под ондулин, ее устройство – это уклон ската кровли.

Обрешетка для ондулина: выбор материала и расчет ↑

Обрешетка под ондулин в основном выполняется из пиломатериалов. Деревянная конструкция достаточно эффективно распределяет нагрузку, поэтому к металлическому или сплошному основанию в случае этого материала прибегают редко.

Больше всего для этих целей подходит древесина из хвойных пород. Особая структура и смола хвойных деревьев не способствует развитию и размножению бактерий и насекомых, на долгие годы сохраняя целостность конструкции основы.

В качестве пиломатериала для настила под ондулин служат:

• обрезная доска – 2,5∙15 см или 2,5∙10 см,
• бруски – 5∙6 см или 5∙5 см.

Абсолютно все детали каркаса предварительно подлежат обработке антисептическими и противопожарными составами.

Обратите внимание – материал для основы должен быть откалиброван по толщине: наименьшая толщина при ширине 10–15 см составляет 2,5 см.

Помимо этого, при укладке основы под кровельный материал понадобятся также

Как провести расчет пиломатериалов ↑

Расстояние между досками обрешетки напрямую зависит от уклона скатов.

Выполнив замеры скатов, можно рассчитать требуемое количество пиломатериалов (в кубометрах).

Расчет сплошной обрешетки под ондулин на примере.

Общая площадь двухскатной крыши – 144 кв.м. (8×9 м периметр ската).
При стандартных размерах (0,15×0,025х6 м) величина площади доски будет составлять 0,9 м 2 (0,15∙6).

Рассчитаем, сколько в итоге будет необходимо элементов каркаса: 144/0,9 = 160 шт.;

Поскольку объем одной доски составляет 0,0225 м 3 (0,15∙0,025∙6), следовательно общая кубатура необходимого материала, соответственно, составит 3,5 м 3 (160∙0,0225).

Расчет разреженной основы под ондулин на примере.

При установке разреженного каркаса на ту же площадь кровли при условии, что шаг обрешетки под ондулин равен 60 см, расчет проводят следующим образом.

Количество элементов основы на одном скате при тех же начальных параметрах равняется 8/0,6 = 14 шт. В этом случае на одном скате общий погонаж получится равным 14∙9 = 126 м.п. (на двух скатах, соответственно, 126 м.п.∙2 = 252 м.п.). При длине досок в 6 м потребуется 252 м.п./6 = 42 шт. То есть общий объем материала для основы составит 42∙0,0225 = 0,945 м 3 .

Расчет кровельного материала, предназначенного для «особых» зон ↑

Обрешетка в «особых» зонах, например, в местах, где крыша примыкает к стене, вокруг мансардных окон, у карниза и т. д. требует специального внимания.

Вокруг окон, дымохода, под ендовыми устанавливают сплошную основу под материал для кровли.

В верхней части крыши прибивают дополнительные доски: две по обе стороны от конька и одну по его центру – на ней будут крепиться коньковые элементы.

Обрешетка под ондулин: монтируем правильно ↑

Устройство крыши из еврошифера начинают с укладки гидроизоляционных мембран. Их укладывают с нахлестом, закрепляя к стропилам, используя строительный степлер, и приступают непосредственно к установке обрешетин.

Чтобы проще было выдержать требуемый шаг обрешетки, можно использовать шаблон под него, выполненный из дерева.

Прежде всего оформляется карниз и закрепляются держатели желобов. Следует учесть, что

• сечение доски с начала свеса должно быть больше;
• шаг между первыми двумя из них составляет порядка 280-300 мм, то есть он меньше;
• первая доска должна выступать по ширине карниза с обеих сторон.

Следующим этапом строго параллельно карнизному свесу прибивают остальные элементы основы. В качестве крепежных элементов используются саморезы или кровельные гвозди.

При устройстве основы под кровельный материал предпочтительнее крепить бруски к стропилам при помощи саморезов на тот случай, если понадобиться внести какие-то коррективы, например, исправить отклонения в плоскости стропил.

Третьим этапом на высоте 3,5-4 см от основы устанавливается ветровая доска.

Далее, четвертым этапом, прибиваются коньковые элементы.

Возможно, что, исходя из ширины ската, потребуется соединить несколько досок. В этом случае при креплении соблюдается шахматный порядок.

↑ Это полезно знать

• В местах соединения торцевые части досок не должны расходиться по высоте. В противном случае может нарушиться целостность кровельного покрытия.
• Перед укладкой брусьев в обязательном порядке необходимо удостовериться в правильности геометрической формы крыши. Для этого проводят замеры всех сторон и диагоналей ската. Длины соответствующих элементов должны быть равны. При необходимости их корректируют.

• При установке сплошной основы на кровлю с малым углом наклона между его элементами, досками или брусками, необходимо выдерживать зазор 10 мм. Однако фанера и плиты OSB закрепляют без зазоров.
• Для устройства обрешетки важно использовать только качественные материалы, соответствующие нормам и стандартам.

Кто-то хвалит металлочерепицу и профнастил, а кого-то больше устраивает бесшумный ондулин. Рост продаж покрытия на основе целлюлозных волокон и битума подтверждает его популярность и доверие покупателей. Филиал французского предприятия Onduline на территории России производит гибкую кровлю (еврошифер) с 2008 года.

Достоинства ондулина

• Водонепроницаемость – надежная защита от осадков.
• Низкая теплопроводность – сохранение тепла в доме.
• Отсутствует «эффект барабана» во время дождя.
• Не поддается коррозии, воздействию химических веществ.
• Противостоит разрушению биорганизмами.
• Максимальная снеговая нагрузка – 960 кгс/м².
• Высокая прочность на изгиб позволяет перекрывать сложные конструкции крыш.
• В случае выгорания подлежит окрашиванию.
• Не препятствует прохождению теле- и радиосигналов.
• Гарантийный срок эксплуатации – 15 лет.
• Небольшая масса листа – 5-6.5 кг, облегчает работы своими силами.
• Наличие обозначений точек крепления.

Шаг обрешетки для односкатной и двухскатной крыши

Последний этап подготовки стропильной системы – монтаж каркаса. Необязательно привлекать наемную силу – можно выполнить все самостоятельно.

Шаг – расстояние между досками, определяется видом материала покрытия и углом наклона. Чем меньше уклон, тем большую нагрузку испытывает кровля. Малый шаг или организация сплошного основания обеспечат более надежную конструкцию, но увеличат затраты на стройматериалы.

Производителем проведены расчеты и разработаны инструкции:

Соотношение – упрощенная дробь: высота кровли (Н)/заложение (Z)

Виды обрешетки под ондулин:

• Сплошная – с помощью досок и листовых материалов с минимальным зазором.
• Разряженная – чаще всего из бруска.

Технология строительства по шагам

1. Подготовить инструмент:

• ножовка по дереву;
• шуруповерт или молоток;
• шнур;
• карандаш строительный.

2. Проверить геометрию скатов крыши – шнуром или рулеткой измеряются диагонали. Если величины отличаются более чем на 2 см – необходима корректировка.

3. Расчет материалов для подготовки основания под ондулин:

• Определить угол наклона и линейные размеры скатов.
• Выполнить эскизы с расположение листов, брусков, досок, указанием размеров обрешетки.
• Включить в схему контробрешетку, если требуется организация вентиляционного зазора над тепло-, ветроизоляцией.
• Расчет брусков для угла ската > 10° – к сумме длин направляющих добавить 10 % на отходы и брак. Количество материала для сплошной обрешетки определятся делением площади кровли и листового полотна.

4. Организация безопасности при кровельных работах: ограждение, применение мостков, надежно закрепленных лестниц.

• ФСФ – фанера повышенной влагостойкости;
• ОСП 3 (OSB-3) – влагостойкая ориентировано-стружечная плита;
• фибролитовые плиты;
• ЦСП – цементно-стружечная плита;
• доска обрезная.

Сплошная обрешетка крыши под ондулин листовыми материалами:

• Монтаж начинают с нижнего ряда. Оставлять зазоры между листами не менее 3 мм, учитывающие температурное расширение материала. Промежуток может быть увеличен до 5 см с целью экономии (до 10 %) материалов.
• Листы крепятся стороной с максимальными размерами параллельно карнизу. Следующий ряд начинают приблизительно с половины полотна (вразбег).

Промежуток между саморезами или гвоздями:

• по фронтальным стропилам – 100 мм;
• по стыкам листов на стропильной ноге – 150 мм;
• остальные – 300 мм;
• от самореза до кромки – 10 мм.

Сплошная обрешетка из доски:

• Погонаж откалибровать по высоте для обеспечения ровного основания под кровлю.
• Толщина доски: 2-2.5 см. Ширина: 10-15 см.
• Укладка поперек стропил.
• Промежуток – не менее 1 см.

Разряженное основание под ондулин

Обрешетку при шаге 450-600 мм допускается выполнять для уклонов крыши более 10°. Для упрощения работы, соблюдения расстояния между брусьями (досками) необходимо изготовить своими руками два шаблона, равных «шагу» за минусом ширины направляющей.

Шаг обрешетки – расстояние между осями симметрии элементов основания кровли.

Рекомендуемая величина интервала рассчитана для среднестатистических условий эксплуатации. В зонах с высокими ветровыми, снеговыми нагрузками требуется уменьшение шага или выполнение сплошной обрешетки, увеличение нахлеста.

• Брусок крепится по нижнему краю стропил параллельно коньку.
• Расстояние между первым и вторым, предпоследним и последним рядами – приблизительно ½ шага. Это необходимо для укрепления конструкции.
• Стыковку брусков меньшей длины, чем ширина ската, выполняют вразбег по отношению к соседнему ряду. Торцы в местах соединения направляющих должны быть равновысокими. Погонаж желательно откалибровать своими руками в один размер перед началом работ.
• Установка участков (до 25 см) со сплошным основанием под ондулин по периметру: чердачных и слуховых окон; дымоходных и вентиляционных труб; мест установки антенн и другого оборудования – это требуется для доборных элементов, упрочнения конструкции.

Обрешетка старой кровли

Допускается укладка ондулина на готовые покрытия. Порядок работ:

• Восстановить целостность крыши, удалить мусор.
• Произвести проверку скатов по диагоналям. Если необходимо, по шнуру выровнять поверхность с помощью реек или фанерных подкладок.
• Выполнить контробрешетку бруском (под 90° к коньку). По профнастилу, шиферу направляющие крепят в волну.
• Уложить изоляционные материалы.
• Дальнейшие действия зависят от угла наклона кровли. Монтаж проводится аналогично двум предыдущим примерам.

Рекомендации и возможные ошибки

1. Недопустимо применение непросушенного дерева (

Для экономии финансовых затрат на покупку стройматериалов необходимо выполнять расчеты по схемам с раскладкой элементов основания и кровли.

Какое расстояние между стержнями для ящика среднего размера? Я знаю, что этот вопрос уже задавали, но я не был уверен, относится ли ответ к ящикам обоих размеров или только к большому.

– Вопросы и ответы клиентов

Последнее обновление 21 сентября 2021 г.

Эти отзывы клиентов и вопросы и ответы Положения и условия («Положения и условия») и Условия использования Chewy, Inc. («Chewy»), приведенные здесь, регулируют ваше поведение. связанных с обзором клиентов и услугой вопросов и ответов, предлагаемой Chewy.

Вы соглашаетесь не отправлять следующие типы контента или любой контент, нарушающий настоящие Условия. Chewy оставляет за собой право не публиковать какой-либо контент, а также право редактировать или удалять любой контент, если он содержит любой из следующих типов контента или иным образом нарушает настоящие Условия и положения:

• Неблагоприятный эффект физиологические эффекты от использования продукта.
• Реклама : Контент, включающий любую рекламу или продвижение любых других компаний, продуктов или услуг.
• Значки / раскрытие информации : Контент, который не содержит надлежащих раскрытий или значков, указывающих на то, что пользователь имеет материальную связь с Chewy.
• Ссылки на конкурентов : Контент, в котором упоминаются любые конкуренты Chewy.
• Служба поддержки клиентов : Контент, касающийся взаимодействия с агентом службы поддержки клиентов или политики возврата/обмена Chewy.
• Отказ от бизнеса : Контент, побуждающий клиентов приобретать продукт в другом месте, независимо от того, упоминается ли конкретно имя конкурента.
• Дублированный контент : Несколько отзывов об одном продукте от одного уникального пользователя.
• Иностранный язык : Контент не на английском языке.
• Мошеннический контент : Контент, который не является подлинным отзывом клиента.
• Импорт : Контент, который, по-видимому, был импортирован с другой платформы.
• Неприемлемый контент : Любой неприемлемый контент любого рода, включая, помимо прочего, агрессивные, угрожающие, ненастоящие, троллинговые, непристойные, связанные с наркотиками или откровенно сексуальные комментарии, клеветнические заявления, личные нападки, дискриминационные заявления, разжигание ненависти , ненормативная лексика или упоминания о жестоком обращении с животными.
• Неприемлемые изображения : Контент, содержащий неприемлемые изображения любого рода, включая, помимо прочего, наготу или частичную наготу людей, насилие в отношении детей или детскую порнографию.
• Контент, нарушающий авторские права : Любой контент, который нарушает какие-либо права третьих лиц, включая, помимо прочего, любой контент, содержащий любую музыку.
• Медицинская консультация : Контент, который выглядит как просьба или предоставление медицинской консультации.
• Использование не по назначению : Контент, в котором упоминается, что продукт используется способом, противоречащим инструкциям на этикетке.
• Личная информация : Контент, который содержит личную информацию человека, такую ​​как, например: полное имя, номер телефона, физический адрес, адрес электронной почты, данные кредитной карты, государственный идентификационный номер, номер социального страхования или номер банковского счета.
• Цены Ссылки : Любые ссылки на цену или сравнительные цены.
• Продукт не куплен : Контент, указывающий на то, что продукт вообще не был куплен (если только он не был получен в качестве подарка), или что продукт был приобретен у другого розничного продавца, или который не указывает на то, что пользователь действительно использовал продукт.
• Контент с ограниченным доступом : Контент, в котором говорится о травмах, смерти или убытках, связанных с продуктом, который предполагает, что что-то в продукте или его использовании небезопасно, который требует судебного иска против Chewy, который утверждает, что Chewy нарушает закон. , или в которых упоминаются контрафактные или пиратские товары.
• Доставка : Контент, который в первую очередь касается доставки.
• Тест : Контент представляет собой тестовую отправку.
• Несовершеннолетний : В содержимом указано, что рецензенту не исполнилось 13 лет.
• Неизвестный продукт : Контент, не относящийся к продукту.
• URL-адреса : Контент содержит гиперссылки или URL-адреса (кроме «chewy.com»).
• Пустой : Контент, который не содержит конкретной полезной информации о продукте или в основном фокусируется на теме, не связанной с продуктом, не содержит символов в обзоре, содержит чрезмерное количество случайных символов или бессмысленных слов или написан настолько плохо, что неразборчив.
• Неправильный продукт : Содержимое не относится к рассматриваемому продукту.

Отправляя любой контент в Chewy, вы заявляете и гарантируете, что:

• Вы являетесь единственным автором контента и владельцем всей интеллектуальной собственности и других прав на контент;
• Вы добровольно отказались от всех «моральных прав», которые у вас могут быть на такой контент;
• Весь публикуемый вами контент является точным;
• Вам не менее 13 лет;
• Если у вас есть материальная связь с Chewy, эта материальная связь должным образом раскрыта в содержании в соответствии с «Руководством Федеральной торговой комиссии по использованию одобрений и отзывов в рекламе»;
• Использование предоставленного вами контента не будет нарушать или ущемлять права какой-либо третьей стороны или нарушать действующее законодательство; и
• Использование предоставленного вами контента не нарушает Политику конфиденциальности Chewy, Условия использования и настоящие Условия и положения и не причинит вреда какому-либо физическому или юридическому лицу.

Вы соглашаетесь возместить ущерб и ограждать Chewy (и ее должностных лиц, директоров, агентов, дочерних компаний, совместных предприятий, сотрудников и сторонних поставщиков услуг, включая Bazaarvoice, Inc., но не ограничиваясь этим) от любых претензий, требований, обязательств , убытки (фактические и косвенные) и расходы (включая, помимо прочего, разумные гонорары адвокатов) любого рода и характера, известные и неизвестные, возникающие в результате нарушения или предполагаемого нарушения любого из ваших заявлений и гарантий, изложенных выше, нарушение вами какого-либо закона или прав третьих лиц или любое использование любого контента, предоставленного вами.

Для любого контента, который вы отправляете, вы предоставляете Chewy и ее лицензиатам, правопреемникам, а также передаете бессрочное, безотзывное, безвозмездное, передаваемое право и лицензию на использование, копирование, изменение, полное удаление, адаптацию, публикацию, перевод , создавать производные работы, продавать, распространять и использовать такой контент (включая, помимо прочего, ваше имя, имя пользователя, изображение, образ, голос и биографическую информацию), а также любой материал, основанный на нем или полученный из него, вместе с любым другим материалы, отредактированные или измененные по усмотрению Chewy, любым способом, на любых и всех носителях (независимо от того, известны ли они сейчас или будут изобретены в будущем), по всему миру, для любых целей (включая, помимо прочего, в целях рекламы или торговли), без компенсации вам.

Весь предоставленный вами контент может быть использован Chewy исключительно по своему усмотрению. Chewy оставляет за собой право изменять, сокращать или удалять любой контент на веб-сайте Chewy. Chewy не гарантирует, что у вас будет какое-либо обращение через Chewy для редактирования или удаления любого контента, который вы отправили. Рейтинги и письменные комментарии обычно публикуются в течение двух-четырех рабочих дней. Однако Chewy оставляет за собой право удалять и размещать или отказывать в публикации любого контента по любой причине, включая, помимо прочего, причины, указанные в настоящем документе. Вы признаете, что вы, а не Chewy, несете ответственность за содержание вашей заявки. Ни на какой контент, который вы отправляете, не распространяются какие-либо обязательства конфиденциальности со стороны Chewy, ее агентов, дочерних компаний, аффилированных лиц, партнеров или сторонних поставщиков услуг, а также их соответствующих директоров, должностных лиц и сотрудников.

Предоставляя свой адрес электронной почты в связи с любым контентом, который вы отправляете, вы соглашаетесь с тем, что Chewy и ее сторонние поставщики услуг могут использовать ваш адрес электронной почты для связи с вами по поводу статуса вашего обзора и для других административных целей.
