Как закрутить саморез в металлопрофиль: Как вкрутить саморез в металл?

Содержание

куда вкручивать саморез и как его крепить. Советы компании «Европрофиль»


     Производя монтаж такого материала как профнастил, куда вкручивать саморез, не имея опыта, определить не так уж просто. Сложная конфигурация поверхности листа, а также то, что он крепится на каркас, требует от мастера наличия определенных знаний, навыков. Чаще всего основой для установки листов является конструкция, изготовленная из стальной профилированной трубы с прямоугольным или квадратным сечением, профиля для гипсокартона, деревянных брусов, реек, металлического проката. Лишь в исключительных случаях материал крепят прямо к кирпичной, бетонной или деревянной стене. Монтируя профнастил, куда крутить саморезы в каждом из перечисленных случаев?



   Чем крепят профнастил?


     Крепление профилированного листа на металлические каркасы производят при помощи саморезов по металлу, имеющих специальную прижимную шайбу и резиновый уплотнитель. Для каркасов, изготовленных из трубы или проката, используют метизы со сверлом на конце, позволяющим изготовить отверстие в толстом металле. Если профнастил монтируют на профиль для гипсокартона, применяют винты саморежущие по металлу с острым концом. При устройстве крыш и облицовки поверхностей по деревянному каркасу, альтернативы саморезам по металлу также не существует. Но, в этом случае, прежде чем искать место, куда крутить саморезы в профнастил, нужно правильно выбрать крепеж.

      Профилированные стальные листы, которыми облицовывают стены и другие вертикальные конструкции, не требующие усиленной гидроизоляции, крепят при помощи саморезов, имеющих монолитную пресс-шайбу без уплотнителя. Говоря проще, применяются оцинкованные винты по металлу с широкой шляпкой. Используя профнастил, куда сверлить саморезы  не так уж и просто, применяют мощные профессиональные шуруповерты с насадками, подобранными в соответствии с головкой крепежа. По форме головки саморезы для крепежа могут быть таких видов:

  • С крестовидным шлицем;
  • Шестигранная;
  • Антивандальные.

     Если профнастил, куда крутить шуруп, монтируется на кровле, то лучше выбирать метизы с шестигранной головкой. Использование насадки на шуруповерт для таких видов крепежа, позволяет закручивать саморезы быстро и качественно. Если листы используют для облицовки стен, то чаще всего применяют недорогие винты с крестовидным шлицем. Антивандальный крепеж приобретают, когда демонтаж листов профнастила открывает доступ на охраняемую территорию или в помещение. Для работы с такими винтами применяют специальные насадки для электроинструмента.

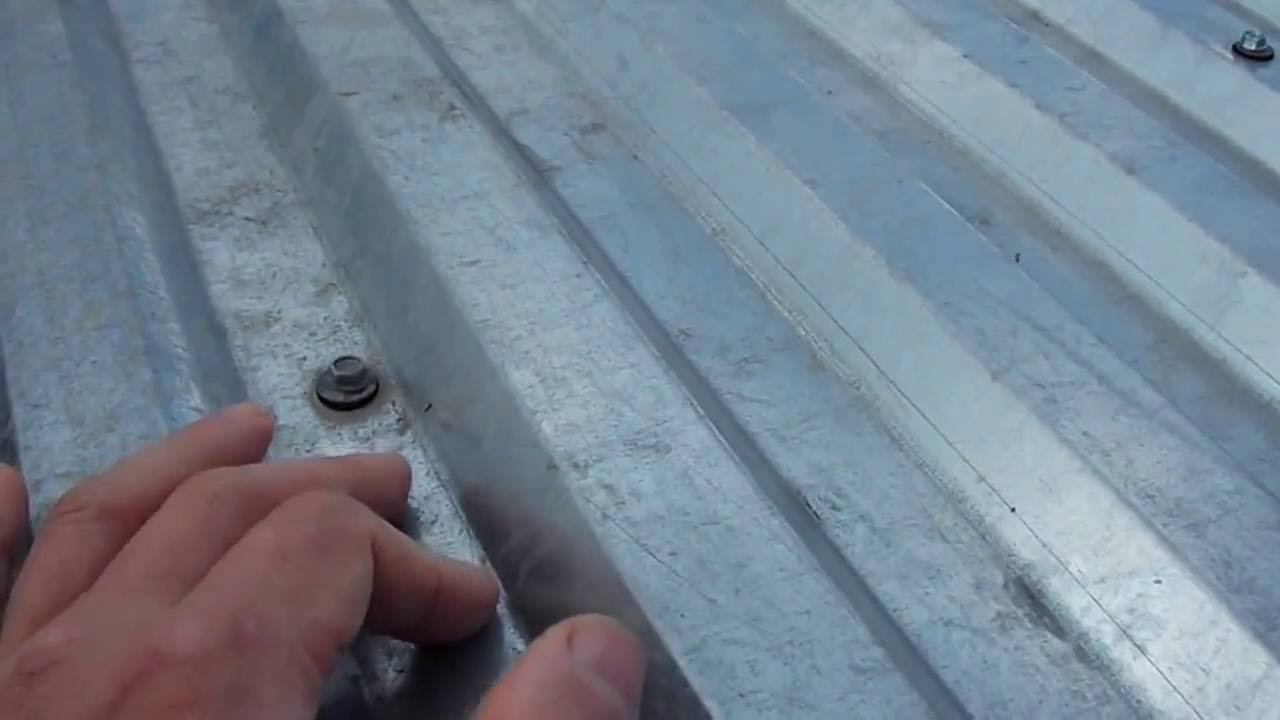

   Куда крутят саморезы в профнастил?

    Вопрос, куда закручивать саморезы в профнастил на крышу или при облицовке стен, является чрезвычайно важным, ведь при неправильной фиксации листы могут не только некачественно выполнять свои функции. Профилированный материал, закрепленный с нарушениями технологии, нередко оказывается сорван порывами ветра или под действием снеговой нагрузки.  При монтаже профилированного листа винты вкручивают как в нижнюю, так и в верхнюю волну. Основная нагрузка приходится на крепеж, установленный в нижнюю волну, но бывает и так, что крепить материал приходится и в верхнюю часть профиля. Такая фиксация применяется при соединении отдельных листов, а также при изготовлении кровель сложной конфигурации – на коньках, ендовах, фронтонах.

    Длина винтов для монтажа подбираются в зависимости от того, в верхнюю или нижнюю волну профиля производится крепление. Для нижней волны используют метизы, длина которых на 3 мм больше толщины соединяемых материалов. Если саморезы вкручивают в верхнюю волну, длина увеличивается на высоту волны профиля. Большую роль при установке профлиста имеет количество крепежных элементов на единицу площади материала. При устройстве скатных кровель с небольшим или средним уклоном, расход саморезов на стандартный лист составляет 6-8 штук. Расстояние между точками крепления при этом не должно превышать 500 мм.

    Отдельно нужно упомянуть качество выполнения работ. Саморезы вкручивают строго перпендикулярно поверхности листа, со скоростью вращения оснастки не более 2500 об\мин. В процессе работы нужно следить, чтобы полимерная или резиновая уплотнительная шайба не передавливалась, так как ее повреждение чревато нарушением гидроизолирующих свойств материала и снижением срока эксплуатации кровли или облицовки.




как закручивать саморезы в профнастил на крышу

Содержание статьи

Как крепить профнастил на крышу саморезами: подробная инструкция в деталях

Если вам по душе аккуратный и стильный кровельный профнастил, тогда эта статья как раз для вас! Ведь важно не только грамотно выбрать качественное покрытие, но и правильного его закрепить. Тогда металлическая крыша будет служить долго, не беспокоя периодической необходимостью в локальном ремонте.

Но как крепить профнастил на крышу саморезами и насколько это сложно? Тонкостей и нюансов здесь действительно немало: начиная от выбора подходящих саморезов и заканчивая головоломкой, в какую волну листа их крепить – верхнюю или нижнюю. Разберемся?

Содержание

Выбор крепежа для качественного крепления

Чтобы крыша из профнастила была долговечной и безупречно эксплуатировалась не менее десятков лет, существует своя специальная технология крепления.

Вы только представьте себе на минуту, что некоторым людям действительно приходит в голову тонкие металлические листы попросту прибивать гвоздями! Прямо к деревянной опоре!

В итоге вода легко просачивается в отверстия и толку от такой гидроизоляции вообще никакой: у же буквально через месяц-другой на этих местах появятся первые следы ржавчины, а под листами будет хроническая сырость.

Далее ржавчина станет разъедать всю крышу, пока не уничтожит ее полностью. Вот почему крепить кровельными гвоздями профнастил крайне не рекомендуется, тем более, что они попросту не удержат листы под воздействием сильного ветра.

Конкретно для современной металлической крыши сегодня выпускаются профессиональные кровельные саморезы – с резиновой прокладкой, которая, сжимаясь, полностью перекрывает путь любой капле воды:

Речь идет о специальных врезающихся винтовых шурупах высокого качества! И даже

Правильное крепление профлиста саморезами на крыше — инструкция

Такое современное кровельное покрытие как профнастил пользуется заслуженной популярностью среди владельцев частных домов.

Однако в случае некорректного монтажа материала довольно скоро крыши теряют свою герметичность и возникают проблемы с подтекающей водой. В материале ниже речь пойдет о том, как правильно крепить профлист саморезами, чтобы его долговечность, прочность и презентабельный внешний вид не поддавались сомнениям.

Какие саморезы нужно выбирать для листов профнастила

Поскольку профлист отличается довольно малой массой наряду с жесткостью, его укладку можно производить на разреженную обрешетку. В целом, профнастил – это лист оцинкованной стали, сформированный под определенный профиль и покрытый защитным слоем краски или полимера.

Способ и качество крепления кровельного профнастила напрямую влияет на общую герметичность покрытия, срок службы крыши и прочность ее конструкции.

Требования к элементам крепления

В связи с этим, крепежным элементам предъявляют следующие требования:

  1. Наконечники саморезов должны иметь форму сверла, чтобы не нужно было просверливать заранее отверстия для крепления профнастила.
  2. Для кровельных работ нужно использовать только оцинкованные саморезы, способные не окисляться при постоянном контакте с влажной средой или осадками.
  3. Обеспечить плотное прилегание и герметичность покрытия можно, если крепление листов профнастила выполнять с помощью саморезов с уплотнительными прокладками из резины, латекса или неопрена.
  4. По длине крепления для профлиста должны превосходить общую толщину кровельного материала и обрешетки под него на 2-3 мм.
  5. Оптимальными считаются саморезы с размерами: 4,8×28 мм, 4,8×50 мм и 4,8×60 мм (чаще применяется для обшивки конькового прогона). Однако в продаже можно встретить крепления с длиной в пределах 19-250 мм и сечением 4,8-6,3 мм.
  6. Желательно подбирать саморезы со шляпками, окрашенными в цвет профнастила, чтобы они не были слишком заметны.

Плановый расход саморезов для укладки профнастила составляет 8-10 штук на каждый 1 м 2 сплошной поверхности. Для закрепления торцевых планок и фасонных элементов крепежных деталей понадобится примерно в 1,5–2 раза больше.

Места крепления, шаг — куда крутить саморезы на крыше

Обратите внимание, что количество саморезов, которые используются для укладки профнастила, влияет на функциональные качества кровли. Так, если их будет слишком много, в конечном итоге кровельный материал деформируется, а большое количество отверстий в нем приведет к утрате герметичности кровли. Недостаток крепежных элементов приводит к тому, что под воздействием сильного ветра материал может быть сорван с крыши и испорчен.

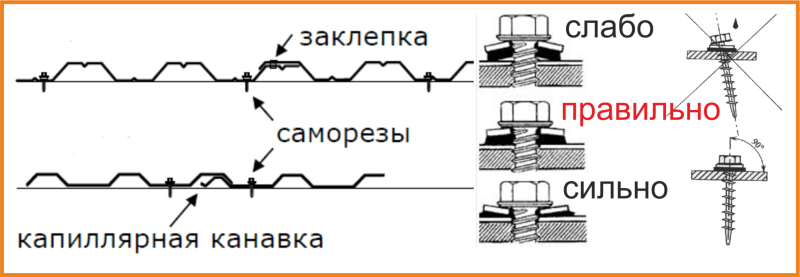

Опытные строители разработали схему, как и куда крутить саморезы в профнастил:

  • На сплошной поверхности ската фиксировать профнастил к обрешетке следует в нижней точке волны, где они соприкасаются.
  • Саморез должен входить в слой древесины строго под углом 90º, чтобы обеспечить герметичность.
  • Максимальное расстояние между саморезами достигает 0,5 м.
  • В центральной части ската саморезы вкручиваются в шахматном порядке, а с краев – в каждую вторую волну. Элементы, которые подвергаются усиленной ветровой нагрузке, в частности торцевые планки, необходимо фиксировать на каждом брусе обрешетки.
  • Зная количество листов покрытия и расход креплений на один лист (6-8 штук), можно высчитать, сколько саморезов понадобится для работы.

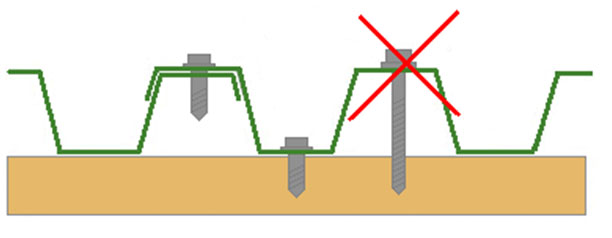

  • Крепление профнастила в верхнюю волну может выполняться только на швах между двумя листами покрытия.

Обрешетка, которая необходима под укладку профильного листа, может крепиться с шагом до одного метра. При этом используются бруски 40×40 или 40×60 мм. Как правило, сложности с обустройством такой конструкции не возникает. Однако саморезы должно использоваться очень качественное, поскольку на кровлю из профлиста приходится существенная нагрузка.

Методика укладки профлиста

Применение профнастила оправдано на крышах углом наклона от 8º. Именно уклон скатной крыши влияет на методику монтажа материала. В любом случае, укладка листов профнастила производится с нахлестом, который позволяет придать стыкам герметичность. Небольшой вес данного кровельного покрытия приводит к тому, что под воздействием сильного ветра повышается парусность крыши. В связи с этим шаг саморезов при креплении профлиста делается не более 50 см.

Общая технология крепления профлиста саморезами на крыше выглядит таким образом:

  1. Монтаж покрытия начинается снизу с торцевой стороны крыши. Первый лист должен выходить за пределы ската на 2-3 см.
  2. Каждый последующий лист материала застилают поверх предыдущего – таким образом, вода не будет затекать в швы.
  3. По горизонтали ряды профнастила укладывается с нахлестом от 10 см, то есть на одну волну. При этом по мере снижения уклона кровли нахлест между листами материала возрастает.
  4. По вертикали профнастил укладывается с перекрытием в 20-25 см.
  5. Для крыш с уклоном ниже 15º обязательной является проработка всех стыков силиконовым герметиком. Это делается для защиты кровли от проникновения воды.
  6. На крайней верхней и нижней рейке обрешетки профнастил фиксируют в каждую волну. На всем остальном пространстве их завинчивают в шахматном порядке.
  7. Фиксация профнастила в нижние точки волны обусловлена тем, что это позволяет избежать эффекта рычага при сильном ветре.
  8. Профили для обшивки конькового прогона должны быть закреплены в каждой волне.

Обращаем ваше внимание на тот факт, что крыша с перекрытием из профнастила нуждается в периодической диагностике. Если какие-либо саморезы начали раскручиваться или ржаветь, их нужно либо докрутить, либо заменить новыми.

Правила крепления профнастила саморезами на крыше: выбор крепежей

Финишное кровельное покрытие – один из важнейших элементов здания, который принимает на себя «удар» всех атмосферных явлений – ветра, дождя или снега. Так как карты кровельного профлиста сложной волнообразной формы, есть определенные правила крепления профнастила на крыше, которые и рассмотрены в этой статье. Вы узнаете, какие нужны саморезы для кровли из профнастила, схемы их крепления и расход на 1 м².

Вариант устройства кровли из профилированного стального листа

Правильное крепление профнастила на крыше саморезами

При установке наружной поверхности кровли очень важным моментом является правильное использование крепежа. При сильном ветре отрывающие нагрузки на финишное покрытие могут составлять до 600 килограмм на один квадратный метр. Кроме того, излишняя деформация листа при затяжке винта, может привести к нарушению герметичности кровли в месте его установки. Это часто приводит к необходимости полной переборки кровельного пирога, чтобы установить место протечки и ликвидировать её. Первое, что нужно понимать – какие саморезы нужны для профнастила на крышу. Для этого подойдёт не всякий винт, поэтому нужно подбирать специальный крепёж, обеспечивающий усилия прижатия листа к обрешётке и герметичность крепления.

Конструкция специального крепежа для профнастила с уплотнительной шайбой

Подбирается крепёж, по цвету совпадающий с покрытием кровли и оснащённый эластичной уплотняющей шайбой из пластика.

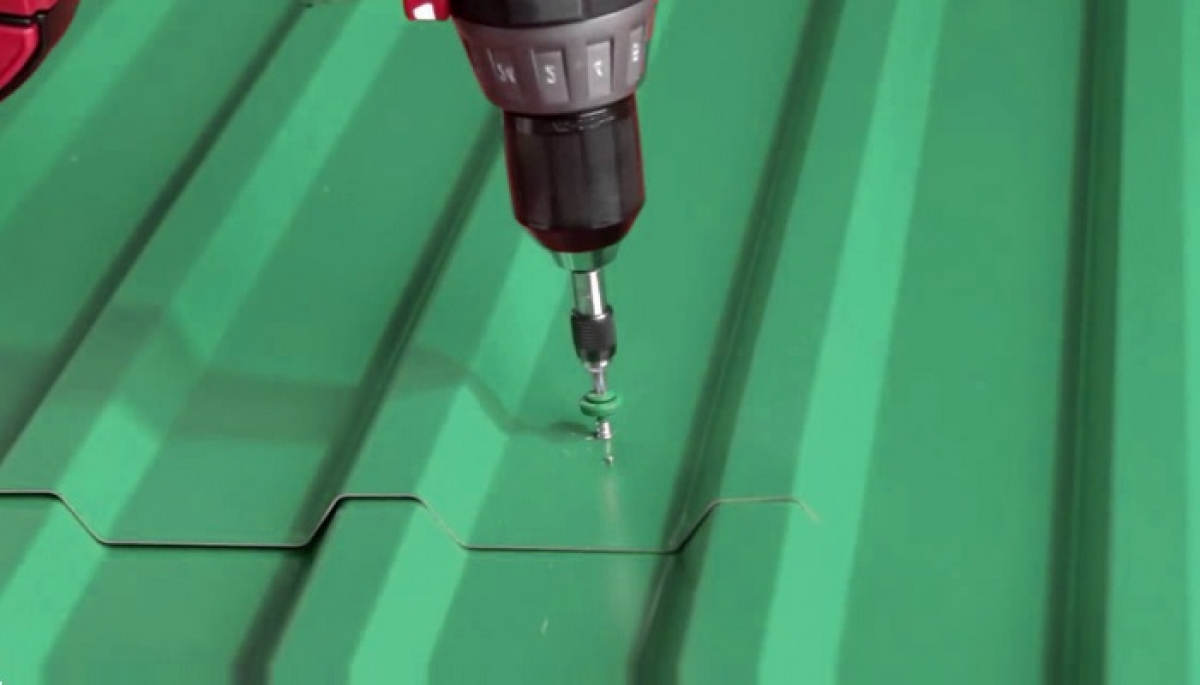

При наворачивании винта используется шуруповёрт с контролем усилия затяжки. Винт устанавливается во впадину строго перпендикулярно поверхности профнастила, при установке не допускается прогиб поверхности внутрь. Если при заворачивании получился перекос, винт необходимо вывернуть, в отверстие забить деревянную пробку с использованием клея ПВА-М и установить саморез правильно.

Для устройства финишного покрытия крыши используется профилированный лист СН35 или СН45. Соответственно используется крепёж в виде самонарезающих винтов длиной от 20 до 50 миллиметров:

при установке во впадину листа – длиной 20 мм;

при установке в месте нахлёста соседних листов – 50 мм;

для крепления коньковой планки через профнастил – 50 и более миллиметров в зависимости от конструкции крыши. В отдельных случаях можно применять и более длинные крепежи.

При покупке винтов нужно учитывать большой процент их отбраковки по качеству. Основной недостаток винтов заключается в недостаточно острой части бурового конца, что может привести к завальцовке краёв отверстий и деформации листа. Диаметр винта выбирается в пределах 4,8-6,3 миллиметра.

К правилам установки крепежа на профлист

Как правильно устанавливать листы профнастила на крыше

Кровля монтируется в определённом порядке, обеспечивающем её прочность и герметичность.

Установку отдельных листов начинают с левого нижнего конца. На первом вертикальном ряду выполняется фронтонный свес не более 40 сантиметров шириной. Но листы укладываются не порядово, а в шахматном порядке, то есть вторым будет первый лист второго вертикального ряда, затем второй второго вертикального ряда, далее – второй первого. Таким образом формируется скат одной стороны кровли, после чего начинается монтаж второго в таком же порядке. Вертикальность рядов необходимо контролировать монтажным шнуром.

Нахлест листов по вертикали должен составлять не менее 20 сантиметров, по горизонтали этот показатель зависит от конструкции профнастила. В обычных условиях такой нахлёст выполняется в одну волну, в более жёстких климатических обстоятельствах – в две. Решение принимается на стадии проектирования в зависимости от климатических условий в регионе строительства.

Схема крепления листа профнастила на крыше

Для стандартного листа 0,8х1,1 расстояние между винтами составляет 0,5 метра, то есть – на 1 м 2 приходится 4 штуки. Но нужно учесть, что по нижней кромке листа первого ряда кровельного пирога крепёж устанавливается в каждую нижнюю полку.

Фронтонные края финишного покрытия крепятся с интервалом порядка 250-300 миллиметров. Кроме того, нахлеста боковые, коньковые и ветровые планки крепятся теми же деталями, увеличивая их удельный расход.

Среднюю величину расхода крепежа принимают равной 8 штукам на квадратный метр, при этом уходит 4 штуки длиной 35 мм, 2 штуки – 20 мм и столько же более длинных, от 50 мм. Но нужно иметь в виду, что этот показатель напрямую зависит от множества факторов:

толщины листов финишного покрытия;

Крепление профлиста саморезами на крыше – один из важнейших моментов для устройства кровли и это нужно учитывать при её монтаже.

На нашем сайте Вы можете ознакомиться с самыми популярными в Подмосковье участками для строительства загородного дома. В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.

Определение количества крепежа на один лист профнастила

Проще всего было бы ответить на этот вопрос простым пересчётом. Если на 1 квадратный метр кровли идёт 8 саморезов, а его площадь составляет: 0,8 х 1,1 = 0,88, логично сделать пересчёт таким образом: 8 х 0,88 = 7 штук с округлением. Но считать удельный расход крепежа в данном случае просто нет смысла, гораздо проще сосчитать общую площадь кровли и воспользоваться общепринятой нормой расхода на квадратный метр. Эта величина всегда рассчитывается при проектировании строения. Кроме того, такой расчёт делается с учётом особенностей и размеров профиля.

Как правильно крепить профлист саморезами

Монтаж гидроизоляции и обрешётки для профнастила

Опорная поверхность для финишного покрытия – обрешётка – делается из доски толщиной 25 миллиметров или листовых материалов вроде фанеры, ДСП, ОСП или других подобных. Материал крепится к стропилам гвоздями или саморезами. Поверх обрешётки устанавливается гидроизоляция, чаще всего для этого используется рубероид, но не исключено применение толстой полиэтиленовой плёнки.

Установка производится в следующем порядке:

Обрешётка из доски бывает двух видов – разреженная или сплошная. Последняя выполняется с расстоянием между досками до 5 сантиметров, шаг набивки разреженной предусматривает расстояние между досками до метра в зависимости от формата листов финишного покрытия.

Доски набиваются, начиная от нижнего края стропильной системы горизонтально.

Две или три доски в подконьковом пространстве устанавливаются вплотную без зазоров.

Поверх обрешётки устанавливается гидроизоляция из рубероида. Настилка начинается от нижнего края кровли. Листы укладываются с нахлёстом до 15 сантиметров, стык проклеивается строительным скотчем или соединяется с использованием битумной мастики.

Основной задачей гидроизоляции является герметизация опорного основания для финишного покрытия и отвод конденсата из подкровельного пространства.

Такое строение покрытия применяется при установке «холодной» кровли. Для тёплой нужно формировать кровельный пирог с использованием утеплителя и парозащитных плёнок. Применение утепления кровли снижает расходы на отопление до 20-30 %.

Как изготовить обрешётку под профнастил из листовых материалов На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги проектирования и ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Причины протечек кровли

Такое явление может быть только в результате ошибок при монтаже или прорывы в изолирующем материале. Имеет значение также ровная укладка гидроизоляции на обрешётку. Если наблюдается вспучивание материала в отдельных местах – протечки неизбежны, и прежде всего – от конденсата, даже при условии идеальной настилки финишного покрытия.

Второй причиной протечек может быть некачественная обрезка листов, приводящая к деформации и потере плоскостности кровельного материала.

Монтаж кровельного покрытия

Крепление профнастила саморезами на крыше, как уже упоминалось выше, производится с левого нижнего угла ската. Работы производятся в следующем порядке:

В первую очередь по нижнему краю обрешётки устанавливается капельник – специальная планка для отвода конденсата из подкровельного пространства в дождеприёмники.

Первый лист укладывается на обрешётку параллельно стропилам, при этом формируется величина свеса. Для стандартного листа он должен быть не более 40 сантиметров.

Правильное крепление профнастила на крыше саморезами производится с учётом вышеизложенных требований – установка в ручей под прямым углом.

Схема установки профлиста на крышу Это может быть интересно! В статье по следующей ссылке читайте про то, как делается кровля из профнастила.

Второй лист устанавливается с боковым нахлёстом в одну или две волны, что зависит как от свойств покрытия (толщины), так и условий эксплуатации кровли, характерных для региона строительства.

Дальнейший монтаж выполняется в шахматном порядке до полного покрытия ската.

Таким же образом укрывается второй скат, после чего устанавливаются ветровые планки.

Последней выполняется операция по монтажу коньковой планки, окончательно формирующей финишное покрытие кровли.

Резка профлиста

При необходимости подгонки отдельных карт по месту установки, применяются различные способы. Следует сразу оговориться, что способы резки могут быть различными, но следует сразу предостеречь от использования технологий, приводящих к нагреву листа, например – разделку болгаркой. При этом происходит отслоение лакокрасочного покрытия, приводящее к дальнейшему его разрушению в ускоренном режиме.

Следует использовать другие доступные методы: ножницы по металлу ручные или механические или электролобзик.

Резка профлиста ножницами по металлу

Какие саморезы пригодны для монтажа кровли профнастила

Для такого покрытия используется специальный крепёж. В России саморезы для кровли из профнастила производятся с учётом требований ГОСТ 17917-86. Отличительная особенность таких винтов заключается в наличии буровой части на переднем конце, позволяющей производить сверление материала в процессе заворачивания винта. Вторая особенность – головка выполняется шестигранной формы, на торце наносится горячее клеймо производителя. Имеется также опорная шайба с пластиковой прокладкой под ней. (См. рис.2.)

Использование другого крепежа, как правило, приводит к многочисленным протечкам кровельного покрытия.

Это может быть интересно! В статье по следующей ссылке читайте про проект дома с волнистой крышей.

Заключение

Несмотря на кажущуюся простоту, монтаж профлиста требует наличия определенных навыков и опыта – начиная со знания, как правильно «перевязать» карты между собой и заканчивая навыком правильного вкручивания саморезов – чтобы они заходили на нужное расстояние. Поэтому, монтажные работы надо доверять профессионалам, которые выполнят их быстро, качественно и с гарантией.

схема, расстояние между саморезами, шаг крепления профлиста на кровле, как правильно вкручивать к обрешетке, с каким шагом крепить

Содержание:

Для выполнения крепления профнастила саморезами на крыше используется особая технология, благодаря которой крыша может безупречно эксплуатироваться до полувека.

В большинстве случаев выбор профнастила для перекрытия кровли определяется универсальностью материала. Для него характерна хорошая прочность и высокая устойчивость к негативному воздействию природных явлений, что позволяет получить надежную и долговечную крышу. Помимо этого профилированные листы металла отличаются прочной окраской, которая не выгорает под воздействием солнечных лучей. Это позволяет сэкономить на краске.


Виды саморезов, используемых для крепления профлистов

В качестве крепежных элементов для профнастила используются металлические кровельные саморезы, ими же крепят кровельную металлочерепицу. Выбор крепежа абсолютно не зависит от типа обрешетки и материала ее изготовления, в любом случае используются самоврезающиеся винтовые шурупы высокого качества, оснащенные уплотнительными резиновыми элементами.

Если монтаж выполнять винтами, не предназначенными для фиксации профнастила, то результатом может стать ослабление крепежа и коррозийный налет. Конечно, коррозию можно предотвратить, если отверстия вокруг крепежа заделать герметиком.


Конструктивной особенностью самореза является наконечник в виде сверла, что позволяет обходиться без предварительной подготовки отверстий.

Наличие резинового уплотнителя на каждом винте делает место крепления полностью герметичным.

Если говорить о размерах, то наиболее востребованными являются шурупы 4,8*28 мм, хотя производитель предлагает крепежные элементы длиной 19-250 мм и диаметром 4,8-6,3 мм.

Например, для крепления коньковых элементов лучше использовать саморезы, длина которых достигает 80 мм. В целом крепежный элемент должен быть длиннее общей толщины листа на 3 мм, независимо от схемы крепления профлиста саморезами на крыше.

Стандартная шляпка самоврезающихся винтов имеет оптимальную высоту, которая позволяет метизу прочно держаться в бите шуруповерта.

Правила расчета саморезов

Для определения количества крепежных элементов используется две схемы, уникальная и персональная.

Уникальная схема крепления профнастила саморезами на крыше позволяет выполнить расчеты быстрее и проще, благодаря постоянству цифр. При незначительной ветровой нагрузке на 1 м2 берут 4 самореза. Этого количества вполне достаточно, чтобы листы профнастила не вибрировали. В регионах с преобладанием сильных ветров, которые будут постоянно оказывать воздействие на кровельную конструкцию, на одном квадратном метре размещают 8 саморезов.

Для примера можно взять следующую схему: крепление профнастила будет выполняться на скатах крыши общей площадью 50 м2 в доме, расположенном на открытом, хорошо продуваемом участке. С учетом сильной ветровой нагрузки, чтобы крепление металлопрофиля было достаточно надежным, необходимо взять по 8 саморезов на один квадратный метр поверхности. Делая соответствующие расчеты, получается следующий результат:

50*8=400 штук.

При вычислении следует учитывать необходимое отклонение 5%, следовательно, для работы потребуется такое количество крепежей:

400+5%=420 штук.


Персональная схема крепления профлиста подразумевает учет общей нагрузки на кровлю. Особенностей обрешетки, кровельного материала и назначение крыши.  В большинстве случаев при креплении профнастила на металлическую обрешетку шаг между крепежами составляет 50 см. Заметим, что расстояние между обрешеткой для профнастила не является постоянным. При минимальных нагрузках со стороны это расстояние может быть увеличено. Следовательно, для каждой крыши расчет проводится индивидуально.

Опытные строители рекомендуют в любом случае приобретать саморезы с небольшим запасом, чтобы избежать непредвиденных ситуаций.

Особенности монтажа профнастила на крыше - схема

Чтобы качественно выполнить монтаж листов профнастила на крыше, важно не только уметь правильно выбирать крепежные элементы. Необходимо знать, как правильно вкручивать саморезы в профнастил при непосредственном креплении этого кровельного материала. Это очень важно для получения прочной и надежной конструкции. Давайте разберемся, как правильно крепить профлист на крыше саморезами, чтобы крепление было надежным и долговечным.

Для начала следует точно определить, в каких целях будет использоваться крыша. Ведь кровля мансардного этажа обустраивается совсем по другой схеме в отличие от холодного чердачного помещения. Не исключено, что профнастил планируется использовать для перекрытия крыши над гаражом или какой-либо хозяйственной постройкой (прочитайте также: "Как сделать перекрытие крыши профнастилом своими руками – пошаговое руководство"). Следовательно, форма кровельной конструкции, ее площадь, состав «пирога», количество материала и крепежных элементов полностью зависит от планируемого использования крыши.


В качестве кровельного материала чаще всего используются профилированные листы «Н» определенных размеров, причем высота и толщина волны подбирается индивидуально для каждого объекта.

Кроме того для надежного крепления профнастила на крыше расстояние между саморезами подбирается по индивидуальному плану.

После определения необходимого количества материала можно приступать к непосредственному монтажу, соблюдая следующие правила:

  • Начинают укладку листов с нижнего ряда вдоль карнизного свеса.
  • Листы первого ряда должны немного свисать с кровли, чтобы обеспечить защиту стенам от дождя и снега.
  • Саморезы вкручиваются строго перпендикулярно поверхности. При этом простое полотно крепится саморезами с резиновой прокладкой, а монтаж ендов выполняется метизом с жестяным уплотнителем.
  • Допускается предварительно соединять по несколько листов между собой и крепить конструкцию блоками. Такие действия несколько ускоряют выполнение работы.
  • Для решения вопроса, с каким шагом крепить профнастил, следует знать, что профилированные металлические листы фиксируются саморезами между волнами. А вот крепление конька выполняется на гребне волны.

Укладка гидроизоляции и пароизоляции

Для надежности и долговечности крыши необходимо выполнить монтаж гидроизоляционного и пароизоляционного материала.

Гидроизоляцию укладывают между элементами обрешетки и профнастилом непосредственно на утеплитель (если предусмотрено его использование) для защиты чердачного пространства и утеплителя от попадания влаги. Отсутствие гидроизоляции приводит к тому, что влага не отводится из-под кровли, а скапливается в виде конденсата на профилированных металлических листах. Результатом этого становится образование очагов коррозии и уменьшение эксплуатационного периода кровельного материала.


Пароизоляция укладывается под утеплителем и предотвращает образование конденсата, который всегда образуется из-за разницы температуры с внешней и внутренней стороны кровли.

По функциональному назначению строения определяется количество слоев кровельного пирога.

 К примеру, жилые объекты требуют наличие пароизоляции, утеплителя, гидроизоляции и кровельного материала. Для нежилых помещений достаточно укладки под профнастил гидроизоляционного материала.

Вычисление расстояния и шага обрешетки под профнастил

В качестве обрешетки для крыши из профнастила над жилым домом рекомендуется использовать деревянные бруски. Расстояние между ними определяется величиной угла наклона скатов и высотой волны профилированного листа.


Чтобы правильно выбрать расстояние между брусками, шаг крепления профлиста на кровле и качественно закрепить его, необходимо придерживаться следующих рекомендаций:

  • При уклоне скатов крыши более 150 расстояние между брусками обрешетки может составлять 35-50 см.
  • Если скаты имеют угол наклона меньше 150, то рекомендуется использовать сплошную обрешетку. В этом случае листы кровельного материала могут иметь высоту волны не меньше 20 мм. Кроме того нельзя забывать, что укладка листов должна выполняться с нахлестом до 20 см.
  • Если уклон скатов не превышает 150, а высота профиля листа равна 35 мм, то допускает делать шаг между брусками 30 см. При этом нахлест материала может достигать 20 см.
  • На аналогичном скате профилированные листы с высотой волны 44 мм можно укладывать на обрешетку, шаг которой равен 50 см и выше.
  • При наклоне скатов 200 листы укладываются с нахлестом 10-15 см на обрешетку с шагом 30-40 см.
  • Незначительный угол наклона, менее 120, требует дополнительного применения герметика в местах стыка. В исключительных случаях сооружение фиксируется металлическими заклепками.

Причины протечек при правильной укладке профнастила

Довольно часто возникает ситуация, когда крепление профлиста к обрешетке саморезами выполнялось по всем правилам, но на кровле обнаруживаются протечки. Причиной этому может стать неправильное обрезание листов.

Дело в том, что резка металлических профлистов выполняется обычными или электрическими ножницами по металлу, причем для косых вырезов лучше использовать электрический лобзик.

Места реза в обязательном порядке обрабатывают с помощью герметизирующего водонепроницаемого состава, что препятствует образованию коррозийных процессов на кромках листа.


Если профнастил фиксируется на металлических прогонах, то предварительно нужно просверлить отверстия для крепежных элементов. После установки крепежа оставшееся пространство заделывают герметиком.

При необходимости передвижения по кровле из профнастила следует пользоваться обувью с мягкой подошвой, чтобы не допустить повреждения кровельного материала.

С этой же целью не рекомендуется класть используемые инструменты на покрытие. Лучше всего пользоваться специальными деревянными ящичками.

При случайном повреждении защитной пленки профилированного листа используют антикоррозийный состав и влагостойкую краску.



Как правильно прикрутить металлопрофиль к забору, используя саморезы

Профнастил часто используется в хозяйстве из-за универсальности и экономичности. Одним из вариантов использования профилированного листа называют установку забора. Такое ограждение получается стильным и надёжным, а главное, требует мало времени на монтаж.

Общий план забора из металлопрофиля с размерами.

В этой статье мы рассмотрим возможные нюансы крепления ограждений из металлопрофиля и докажем, что возведение такой ограды под силу одному человеку без посторонней помощи.

Как правильно крепить профнастил к забору

Давайте разберёмся, как крепить профлист на забор так, чтобы он сослужил вам долгую службу. Чтобы конструкция обладала жёсткостью, противостояла давлению снега или других факторов, учитывайте ряд нюансов установки стены из профнастила.

Одним из таких свойств является разнообразие методов крепления и большой выбор того, чем крепить листы к ограде. Рассмотрим основные и самые популярные из них.

Методы крепления
  • Крепление саморезами. Самый распространённый способ крепежа для профнастила забора на лаги. С ним справится даже человек далёкий от строительства. Всё что нужно это специальные саморезы, хомуты и шуруповерт.
  • Заклепки для металла. Хороший метод возведения конструкции, однако более трудоёмкий, требующий больше времени. Чтобы состыковать листы с балками нужен специальный инструмент, хотя такое крепление надёжнее саморезов.
  • Сварка листов. Подходит, если нужно в короткие сроки закрепить много ограждений без шуруповерта. Такой приём менее надежный из-за коррозии, при этом требует обязательной обработки мест сварки специальным защитным покрытием.

Какой метод выберете?

СаморезамиЗаклепкамиСваркой

Стоит отметить, что при самостоятельной сборке небольшой ограды для дачи или собственного участка, лучше подходит вариант с саморезами. Вы не потратите много времени и получите лучшее соотношение цены и качества.

Подготовка материалов и инструментов

Если вы пошли по пути наименьшего сопротивления, рассматривая метод закрепления саморезами, список необходимых покупок будет небольшим. Вот самые необходимые инструменты:

  1. специально подобранные саморезы;
  2. электрошуруповерт;
  3. хомуты для поддержки;
  4. ножницы для металла.

Какие саморезы выбрать

Чтобы понять как правильно крепить профлист на забор саморезами нужно серьёзно подойти к выбору вида крепежа.

Саморезы со сверлом лучше входят в металлический каркас.

В первую очередь стоит подобрать саморез, обладающий сверлом. Они лучше входят в металлический каркас и создают необходимую прочность. Эти саморезы недорогие, а найти их можно буквально в каждом строительном магазине.

Если требуется обеспечить лучшее сцепление с поверхностью и эстетичный вид, то используйте кровельные саморезы. Они обладают уплотнительной прокладкой для тесного прилегания и качественно герметизируют отверстия. Кровельные саморезы производят их уникальной стали вида С1022, способной выдержать огромные нагрузки.

Прежде того, как прикручивать профлист на забор, убедитесь что головки кровельных саморезов окрашены в тот же цвет, что металлопрофиль. Такая стенка будет выглядеть более аккуратной.

Расчет саморезов для крепежа

Расчет точного количества саморезов осуществляется по нескольким критериям сразу. Приведём небольшой список:

  • Длина забора. Иными словами – количество столбов. Узнав их точную цифру можно рассчитать следующий пункт списка.
  • Количество листов. Оно также может разнится, в зависимости от выбранной длины пролёта. Также важен размера нахлеста. Больше пролёт или ширина стыковки – больше листов и саморезов.
  • Высота ограды. Коррелирует с количеством лаг в пролётах. Для свай высотой меньше 2,5 м. подойдет два ряда. Выше – три или больше, для обеспечения надёжной фиксации, жёсткости.

Монтаж при помощи саморезов

Чтобы понять как закрепить профнастил на забор и произвести полный монтаж с саморезами, нужно сделать подготовительные работы. Для понимания приведём схему монтажа металлической стенки по пунктам.

Схема крепления профнастила – саморезы вкручивают через одну волну.

Схема крепления профнастила
  1. Прежде чем устанавливать столбы нужно натянуть веревку по периметру будущего забора, для точного определения позиции свай.
  2. После выкапываются ямы глубиной до полутора метров. В них забиваются металлические сваи ограды. Иногда для основания также используют специальные бетонные столбики.
  3. На сваи закрепляются металлические лаги, обеспечивающие прочность забора.
  4. На лаги крепится профлист при помощи выбранных саморезов.
  5. Завершающие работы: подгонка металлопрофиля, обрезка краёв ножницами, улучшение внешнего вида.

Мнение эксперта

Владимир Ульянов

Занимаюсь заборами более 10 лет, отвечаю на вопросы и помогаю людям самостоятельно справиться с задачей по установке.

Задать вопрос эксперту

Важным нюансом является то, как правильно крепить профнастил на забор. Листы должны располагаться нахлестом, иными словами, налегать друг на друга. Такая стыковка обеспечивает большую прочность ограждения и позволяет комбинировать с опорами прилегающие лаги.

Помимо этого, нужно знать что шурупы вкручиваются непосредственно в волну профлиста, создавая плотное прилегание составных частей.

Для получения дополнительной информации, обратимся за советом к эксперту по монтажу стен из профлиста. Эксперт имеет более 10 лет опыта работы в компании, которая специализируется на возведении ограждений. Специалист рассказал о некоторых нюансах ухода за конструкцией после проделанной работы:

Несмотря на простоту проделанной работы, профнастил требует ухода в течение пользования. Кровельные саморезы смазывают антикоррозийной защитой вне зависимости от наличия уплотнителя. Также для поддержания внешнего вида забор нужно регулярно мыть.

Как часто вы ухаживаете за забором?

Раз в 1 годРаз в несколько лет

Как добиться ровного крепления

Помимо упомянутого натянутого шнура, есть ещё два способа, как ровно закрепить профнастил на забор. Главным секретом является вкручивание саморезов перпендикулярно металлопрофилю с лагами. Это позволит листам не съезжать с крепления в будущем.

Также ровной изгороди можно добиться обрезав края ножницами по металлу. Это очень удобный вариант в условия сжатого времени.

Закрепление декоративной планки

Выше мы рассмотрели, как крепить профнастил на забор, добившись ровного края по всей длине ограды. Однако, некоторые хотят сделать стенку более приятной для глаза.

Декоративная планка защищает от ржавчины.

В этом случае подойдёт декоративная планка для профлиста, защищающая его от ржавчины, придающая законченный вид. Для закрепления также используют саморезы, значительно упрощая процесс доработки ограды.

Предыдущая

МеталлическиеКак сделать красивый забор из профлиста с металлическими столбами

Саморезы для профнастила - размеры

Автор Кровельщик На чтение 9 мин Просмотров 1.8к. Обновлено

Алюминиевый или стальной оцинкованный профилированный лист, профнастил, получил широкое распространение в качестве дешевого и легкого в установке материала для кровли, возведения заборов и декоративной отделки зданий.

При монтаже профнастила наиболее удобным, прочным, универсальным и доступным методом крепления является использование саморезов. От их качества во многом зависит долговечность возведенной конструкции и ее защитные свойства.

Что такое саморез?

Саморез представляет собой самонарезающий шуруп, стержень с головкой, покрытый по всей поверхности самонарезающей треугольной резьбой, и снабженный острым сверлящим наконечником. Головка выполняется исходя из принципов удобства монтажа и эстетичности, если это необходимо.

Принцип крепления саморезами аналогичен принципу крепления шурупами: нарезанная внешней резьбой изделия резьба в материале прочно удерживает крепеж на месте. Однако сам процесс монтажа намного быстрее, ведь нет необходимости предварительно просверливать материал.

Для изготовления саморезов используется высокопрочные углеродистые или нержавеющие стали, латунь. Сфера применения саморезов очень широка – листовой металл, дерево, пластик, гипсокартон, кровельные материалы.

Особняком стоят саморезы по бетону, требующие предварительного просверливания и использования специальных пластиковых прокладок – дюбелей. Мало чем конструкционно отличаясь от шурупов, такие изделия выполняются из наилучших сортов стали.

Виды саморезов для профлиста

Для укладки профлиста применяют несколько видов саморезов.

В зависимости от места применения это могут быть:

  • кровельные саморезы – для кровли и поверхностей, требующих высокой степени гидроизоляции. Имеют полимерное и антикоррозионное покрытие, декоративную окраску. Снабжены отделяемой шайбой большого диаметра с приклеенной прокладкой из синтетического каучука;
  • саморезы с прессшайбой – для менее требовательных по качеству гидроизоляции конструкций, таких как заборы и фасады. Имеют антикоррозионное покрытие, иногда – декоративное, под цвет профлиста. Головка таких саморезов может быть как шестиугольная, так и полукруглая или потайная со шлицем, снабжена неотделяемой шайбой для распределения нагрузки на материал. При монтаже по необходимости оснащаются дополнительными резиновыми прокладками.

По материалу, к которому производится крепление профлиста, саморезы бывают:

  • для дерева – с редкой резьбой и острым ввинчивающимся в волокна наконечником. Способны без просверливания крепить металлический профиль до 1,2 мм толщиной к деревянному основанию;
  • для металла – с частой резьбой и наконечником в виде сверла по металлу. Способны без просверливания крепить профлист к стальному основанию толщиной до 2 мм.

Особенности саморезов для профнастила

Для качественной и удобной установки профнастиля саморезы должны иметь три следующих конструктивных особенности:

  1. Шестиугольная головка – намного удобней шлицевой при монтаже, меньше шанс повредить декоративное покрытие головки, гармоничный внешний вид с профлистом;
  2. Наличие шайбы большой площади – снижает вероятность деформации или разрыва тонкого профлиста в месте крепления, продлевает срок службы крепежа в условиях нагрузок и коррозии;
  3. Оснащение прокладкой из синтетической резины – увеличивает эффективность шайбы и обеспечивает гидроизоляцию крепления.

Технические характеристики саморезов

  • Саморезы изготавливаются из легированной стали. Для профлиста используются оцинкованные саморезы с толщиной цинка не менее 12,5 мкм. Для внутренних р
    абот выпускаются дешевые черные саморезы, покрытые оксидами или фосфатами железа, менее устойчивыми к коррозии.
  • Размер саморезов по металлу – от 13 до 150 мм, диаметр – от 4,2 до 6,3 мм.
  • Размер саморезов по дереву – от 29 до 80 мм, диаметр – от 3,5 до 4,8 мм,
  • Кровельный тип саморезов имеет стандартный диаметр 4,8 мм.
  • Вес различных видов саморезов может колебаться от 4 до 50 килограмм на 1000 штук.
  • Прочность качественного самореза на разрыв превышает 100 – 150 кг.

В таблице даны характеристики кровельного самореза для крепления к деревянной обрешетке.

Почему для профнастила нужны особые шурупы?

  • Отсутствие широкой шайбы приведет к быстрому износу профнастила в месте крепления под воздействием переменных нагрузок, это может привести к отрыву и полному выходу профлиста из строя.
  • Простые шурупы плохо держатся в тонком металлическом основании, это приводит к невозможности монтажа профлиста на конструкции из металлопрофиля.
  • Профнастил обработан по всей поверхности защитными покрытиями, при ввинчивании крепежа происходит их локальное разрушение, место которого необходимо загерметизировать с помощью эластичной прокладки.
  • Шурупы нуждаются в предварительном просверливании, это снижает прочность соединения и увеличивает объем работ вдвое.

В какое место профильного листа


следует закручивать крепежный шуруп?

Согласно рекомендациям производителей, крепление саморезами необходимо производить в местах наибольшего соприкосновения листа с обрешеткой – в нижнюю часть волны. Это поможет избежать деформаций и достичь наиболее плотного прилегания.

Однако, при скоростном монтаже низкокачественной дешевой крыши, с использованием не рекомендованных для кровли крепежей, может быть оправдана “шиферная” техника крепления в верхние части волн. Это позволит избежать массивного протекания воды в случае разгерметизации места соединения.

Определение необходимого количества крепежа и его размеров

Качественные саморезы – довольно дорогостоящий материал, поэтому перед их покупкой стоит все рассчитать. Важно не только количество, но и необходимые параметры саморезов. Длина самореза должна превосходить суммарную толщину профлиста и основания не менее, чем на 3 мм.

При закреплении на металл стоит отдать предпочтение саморезам большего диаметра – 5,5, 6,3 мм. Подсчет необходимого количества крепежей имеет некоторые особенности в зависимости от места монтажа.

Для крепления профнастила на забор:

  • каждый лист шириной 1,1 м крепится на 10 – 15 саморезов в зависимости от количества лаг – горизонтальных брусьев между столбами, по 6 саморезов в 1 лагу;
  • крайние саморезы ввинчиваются в нахлесты и крепят 2 листа, а значит, на 1 лист необходимо 8 – 12 саморезов;
  • чтобы подсчитать количество листов, необходимо взять длину забора и поделить на ширину листа без нахлеста, для стандартного 118 см листа такая длина будет 110 см;
  • количество лагов рассчитывается исходя из высоты забора. Нижняя лага крепится на расстоянии 30 см от земли, верхняя – на расстоянии 10 см от верхнего края листа, если промежуток между ними превосходит 1,6 м, рекомендуется добавить по центру еще один горизонтальный брус.

Для крепления профнастила на крышу:

  • используют два вида саморезов: короткие для привинчивания листов к обрешетке, длинные для крепления доборных элементов;
  • короткие саморезы рассчитывают исходя из площади кровли, 9 штук на квадратный метр обеспечат необходимый запас крепежных деталей из расчета горизонтальной обрешетки с шагом 0,5 метра и крепления 1-го профлиста шириной 1,1 метра на 3 самореза к каждому обрешеточному брусу;
  • в зависимости от материала возможен больший шаг обрешетки (не более 0,8 метра) и пропорционально меньший расход саморезов;
  • оставшиеся саморезы используют для усиления краев кровельной поверхности;
  • длинные саморезы рассчитывают, поделив длину в метрах каждого доборного элемента на шаг установки крепежа – 0,3 м, и округлив в большую сторону.

Для работ с фасадами и постройками:

  • расчет саморезов производят приблизительно, аналогично кровельному к каждому обрешеточному поперечному брусу по 3 самореза на лист;
  • поперечная обрешетка может выполняться с шагом от 0,5 до 1 метра в зависимости от материала и требований по прочности;
  • продольная обрешетка выполняется с шагом 1,1 метра, если шаг поперечного бруса превышает 0,8 метра, то в каждый пролет по центру должен устанавливаться 1 дополнительный крепеж;
  • окна, двери, углы здания по контуру нуждаются в дополнительном креплении с шагом 0,3 м.

Сколько саморезов на лист профнастила — расчет по весу и на 1 кв.м покрытия:

  • в среднем на каждый кв.м покрытия уходит от 6 – 7 саморезов для забора, до 8 – 9 для кровель;
  • при покупке саморезов не стоит всё высчитывать до штуки, небольшой запас пригодится на случай брака или случайной порчи;
  • саморезы продают в упаковках с указанным весом, если подсчитано их примерно необходимое количество, достаточно просто взвесить нужное количество материала.

Техника крепления профнастила с помощью саморезов

Планируя применение профлиста, необходимо ответственно отнестись к подбору необходимого материала и расчету схемы крепления. Изготовив обрешетку или каркас согласно рекомендациям, можно приступать к монтажу.

Материалы и инструменты

  • Профилированный лист – желательно покупать сразу нужной длины, производят профлист до 12 м длиной. Толщину металла и высоту волны подбирать исходя из рекомендаций по прочности. Число листов округляется до большего, учитывая боковые нахлесты между листами 8 см и вертикальные 20 см.
  • Саморезы – кровельные или с прессшайбой в зависимости от требований к гидроизоляции, по металлу или по дереву, в зависимости от материала обрешетки/каркаса.
  • Шуруповерт или дрель с насадкой – битой для шестиугольных головок. Для тонкого листа возможно использование гаечного ключа.
  • Рулетка, карандаш.
  • Ножовка, ножницы по металлу. Болгарку можно использовать только для низкокачественных работ с последующей полной окраской покрытия.
  • Шнур, уровень.

Последовательность выполнения работ

  1. Расчет, подбор и доставка необходимых материалов. Профлист необходимо покупать на специальных поддонах и бережно выгружать во избежание повреждения защитного слоя.
  2. Установка обрешетки для кровли или стен, каркаса для забора, согласно требованиям прочности. Вертикальные брусья должны приходиться на боковые нахлесты листов.
  3. Для обшивки стен – монтаж теплоизоляционного материала.
  4. Натяжение шнура по горизонтали для выравнивания нижнего края профлиста.
  5. Установка первого блока из трех листов в боковой нахлест на одну волну. Установка производится, начиная с нижнего крайнего листа, сторона выбирается исходя из удобства монтажников. Листы осторожно крепятся сначала на 1 саморез, после тщательного выравнивания блока – полностью.
  6. Последующее крепление профлиста по всей длине конструкции. Крепежи производятся в каждую нижнюю часть волны по нижней и верхней обрешеточной планке, и через одну волну по всей остальной поверхности. Саморез необходимо ввинчивать строго перпендикулярно к поверхности.
  7. Если длины листа не хватает, монтируют дополнительные ряды профлиста нахлестом сверху. Величина нахлеста – 20 см, если под нахлестом нет обрешетки – листы крепятся между собой заклепками в каждую волну, при необходимости нахлест обрабатывается герметиком.
  8. Подрезка и монтаж крайних листов или листов с технологическими отверстиями. Крепление листа саморезами к сплошной горизонтальной обрешетке для таких зон должно производиться в каждую волну, к вертикальной – с шагом 30 см.
  9. Установка доборных элементов, шаг между крепежами – 30 см.
  10. Проверка конструкции на царапины, обработка проблемных зон антикоррозионным раствором или краской.

Особенности крепления саморезами профлиста


на крышу, стену или каркас забора
  • Используя профлист в качестве кровельного материала, необходимо придать ему высокие гидроизоляционные и ветроустойчивые характеристики. Для этого используются специальные высококачественные кровельные саморезы и малый шаг обрешетки. Для закрепления конька необходимо кровельные саморезы большой длины.
  • Используя профлист как фасадный материал для утепления стен, шаг обрешетки подбирается исходя из параметров утеплителя, и обычно составляет 0,5 – 1 м. Часто применяется закрепление листа не сверху вниз, а вдоль стены, в таком случае обрешетку тоже необходимо развернуть. Требования по гидроизоляции не так высоки, часто применяют саморезы с прессшайбой с дополнительной эластичной прокладкой.
  • Монтируя забор из профнастила на каркас, необходимо учитывать высокие ветровые нагрузки на лист. Для обеспечения ветроустойчивости профлист крепят к каждой лаге в каждую волну. Возможны различные варианты забора – с промежутками в профнастиле для столбов, с горизонтальным креплением листов, с установкой профлистов без нахлеста. Допустимо применение как кровельных саморезов, так с прессшайбой и прокладкой.

Выбор профнастила – наилучшее решение для небольшого бюджета. Обладая неплохими эксплуатационными характеристиками и внешним видом, при правильном монтаже с помощью качественных саморезов, профнастил способен прослужить до 30 лет без ремонта.

Как правильно крепить профнастил на крышу саморезами: выбор в какую волну

На чтение 8 мин Просмотров 746 Опубликовано Обновлено

Чтобы кровля из металла служила долго и выглядела привлекательно, нужно правильно произвести крепление профлиста к деревянной обрешетке. Для этого нужны грамотный выбор элементов крепежа и соблюдение схемы их монтажа.

Обрешетка под профнастил и шаг обрешетки

Перед креплением профнастила на кровлю устанавливают обрешетку

Перед тем как крепить профнастил на крыше саморезами, потребуется закрепить обрешетку. Ее делают из дерева, пропитанного составом, предотвращающим порчу материала под действием влаги. Обработать планки необходимо, так как под кровлей часто скапливается конденсат.

Во время работ важно соблюдать предписанные значения шага между соседними элементами. Если используются невысокие планки (в 3,5 см), расстояние не должно превышать 0,5 м при малом угле наклона (до 15 градусов) и 1 м – при более выраженном. Для элементов в 6 см полагается дистанция не более 3 м, в 7 см – до 4 м.

Не следует забывать об обустройстве просвета для вентиляции. Чтобы его сделать, нужна дополнительная обрешетка из планок стропил либо прогонов из металла.

Характеристики и марки профнастила

Разновидности профнастила по форме и цвету

Рассматриваемый материал изготавливается из тонкого металлопроката (как правило, стали) и выпускается в форме листков  с профилем в виде волн. Толщина профлиста варьируется в диапазоне от 0,3 до 1 мм. Гофра может иметь форму трапеции или быть скругленной. Соотношения размеров у настила регламентированы техническими нормами.

Благодаря сочетанию тонкости и жесткости материал широко используется для отделки крыш. На листы накладывается цинковое покрытие либо полимерная пленка, чтобы предохранить их от коррозионных процессов, воздействия лучей солнца и осадков. Чаще всего для этой цели используется полиэстер. Иногда его комбинируют с тефлоном – такое сочетание лучше защищает лист от погодных факторов.

Полимерное покрытие самого высокого класса – ПВДФ с поливинилхлоридом. Материал имеет некоторые особенности, отличающие его от металлочерепицы. Во-первых, его можно монтировать на односкатную крышу, имеющую слабый наклон (11 градусов или менее). Во-вторых, он обладает одинаковым профилем на всем протяжении сечения.

Для кровли выбирают несущий толстый профнастил с покрытием от влаги

В продаже можно встретить следующие сорта профлиста:

  • Тонкий стеновой (маркируется литерой С) – задействуется при монтаже ограждений и нетребовательных навесов. Для крыши такой материал не подойдет из-за риска деформации под тяжестью льда и снежных масс.
  • Несущий (Н) – высокопрочный и толстый, хорошо подходит для кровли.
  • НС – средний по тонкости, промежуточный между двумя предыдущими типами. Его можно прикручивать к поверхности крыши, если зимой в регионе не выпадает много снега.

Следом за литерой, обозначающей марку материала, указывается число, показывающее высоту изделия в миллиметрах. При покупке важно проверить соответствие указанных параметров реальным данным листов, а также отсутствие вдавленностей, царапин и других повреждений поверхности.

Чтобы материал не потерял своих эксплуатационных качеств, важно также представлять, как правильно прикрутить профлист на крышу.

Правила укладки

Крепление производится саморезами с резиновой прокладкой от влаги

Закручивать элементы крепежа нужно по определенной схеме, рассчитанной на сохранение прочности кровли.

Инструкция по проведению работ:

  1. Процесс начинают с нижнего левого угла. Первый лист кладется с выступом в 20-30 мм и припуском в 150 мм для следующего ряда.
  2. Верхний ряд кладется на нижний для предотвращения попадания влаги в стыковые места.
  3. Низовые части крепятся в каждой подошве, касающейся обрешеточной конструкции. Во избежание скоса материал ровняют относительно карниза. Срединные участки крепят шахматкой с шагом через каждые две волны. Верхушки финального ряда, смыкающиеся с коньковой областью, присоединяют через волну.
  4. Нахлест по горизонтали будет равен минимум 0,1 м, причем его значение тем меньше, чем больше наклон крыши.
  5. У слабонаклонных скатов (менее 15 градусов) все стыковые места промазываются герметиком с силиконом.
  6. Все листки сначала прикрепляются к обрешеточным рейкам. Оставшиеся саморезы вкручивают шахматкой так, чтобы дистанция между крепежными элементами была не более 0,5 м.
  7. Доборные компоненты крепят длинными деталями (в 5-9 см), расстояние между ними может доходить до 30 см.
  8. В скатовые соединения монтируется коньковый профиль. Его закрепляют саморезными деталями в каждой из волн. Конек нужен для предохранения области под кровлей от попадания воды и для увеличения жесткости конструкции. Укладывать его начинают с торца, обратного доминирующему ветру. Под плечи монтируют подкладки для уплотнения, имеющие контуры, сходные с таковыми у профиля.

Чтобы правильно крепить профнастил на крышу саморезами, следует разобраться, в верхнюю или нижнюю волну их устанавливать. Фирмы-изготовители указывают второй вариант, но среди мастеров находятся и сторонники первого.

При нижнем монтаже листки надежно крепятся к обрешетке, но места соединения часто подвергаются действию влаги, идущей по скатам. Если установка профнастила выполняется профессионалами, можно спокойно применять этот метод. В ином случае допустимо закреплять их и в верхней волне.

Поскольку материал отличается легкостью, покрытая им кровля характеризуется высокой парусностью. На нее оказываются существенные ветровые нагрузки. Из-за этого рекомендуют делать дистанцию между саморезами небольшой – максимум 0,5 м.

Выбор саморезов

Саморезы из углеродистой стали с цинковым покрытием

Для кровли из профнастила необходимы специальные крепежные элементы, изготовленные из высокоуглеродистой стали и покрытые оцинковочным слоем. Одна из их конструктивных характеристик – имеющаяся спереди буровая часть. Благодаря такому строению элемента можно сверлить прикрепляемый материал прямо во время закручивания детали. Еще одна особенность – специальная шайба, снабженная подкладкой из пластмассы. Головка самореза имеет вид шестиугольника и размер М8. На торцовой части имеется метка изготовителя.

Профнастил обычно не крепится простыми шурупами по ряду причин. Во-первых, они недостаточно устойчиво сидят на тонких поверхностях из металла, из-за чего листы не получится установить на металлопрофиле. Во-вторых, играют роль особенности строения шурупов: они не обладают достаточной шириной шайбы. Из-за этого под действием переменных нагрузок профилированный лист быстро изнашивается в участках соединения. Может дойти до того, что элементы настила оторвутся от основы.

Также способ с шурупами не подходит, так как отверстия под них нужно просверливать предварительно. Из-за этого понижается прочность соединения и затрачивается дополнительное время на монтажные работы. Наконец, завинчивание крепежных деталей разрушает защитные вещества, которыми обрабатываются профилированные листы. Чтобы предохранить их от попадания влаги, нужны саморезы особой конструкции, снабженные специальными прокладками под шайбами.

Особенности крепления саморезов

Нельзя слишком плотно закручивать саморезы — из-за этого трескается резиновая прокладка

Перед тем как крепить профлист на крыше, нужно обратить внимание на ряд рекомендаций. Несоблюдение технологии приводит к снижению качества готового настила.

Среди распространенных ошибок можно упомянуть:

  • Чрезмерно плотное закручивание саморезов. В таком случае создается избыточная нагрузка на расположенные под шайбами прокладки. Вследствие этого они начинают трескаться и легко пропускать влагу. Это особенно опасно при монтаже крепежных деталей в нижнюю волну.
  • Обратное явление – недостаточное закручивание. Оно также чревато попаданием жидкости в места, где нарушена целостность покрытия – герметизирующая резиновая подкладка не соприкасается с поверхностью профлиста.
  • Недостаточную или избыточную толщину сверла. В первом случае возможно повреждение резьбы или другого участка крепежного элемента. Во втором получается отсутствие герметизации и ухудшение несущей способности.

В районах, не отличающихся повышенной снежностью, для обустройства покрытия обычно применяются профлисты с маркировкой СН45 либо СН35. Длина крепежных элементов для них зависит от того, куда они будут устанавливаться. Например, при монтаже самонарезающего винта во впадину профлиста достаточно короткого гвоздя (в 2 см). Если саморез ставится в участке нахлеста, его длина должна быть не менее 5 см. То же относится к закреплению коньковой планки через настил. Иногда для этого применяются и еще более длинные крепежные детали (это зависит от строения крыши).

Для снежных местностей лучше всего подойдет профилированный металл марки Н60 либо Н75.

Для заворачивания винтовых элементов применяют шуруповерт, снабженный опцией управления усилием затягивания. Деталь ставят в углубление строго под прямым углом к плоскости профилированного листа. Нельзя допускать прогибания поверхности внутрь. В случае возникновения перекоса крепежный элемент нужно изъять (выкрутить из плоскости), а в дырочку вбить пробку из дерева (для этого применяют клей ПВА-М). Потом этот же винт нужно смонтировать по правилам.

Когда после первичной процедуры установки саморезов пройдет 2-3 месяца, нужно их проверить и подтянуть. Это предотвратит расшатывание конструкции кровли и увеличит продолжительность ее службы.

Количество саморезов на квадратный метр

Места, в которых необходимо крепить профнастил

Количество крепежных деталей на единицу площади определяется рядом факторов: толщиной завершающего покрытия, характеристик профлиста, строения кровли. За минимальное число принимают 8 крепежных деталей на квадратный метр площади. Из них половина будет средней длины (3,5 см), и по два самореза по 2 и 5 (или более) см. Зная площадь обрабатываемой кровли, можно таким образом вычислить общее число винтов, которое потребуется приобрести. На практике их потребуется меньше за счет того, что материал укладывают внахлест, однако покупать число деталей, уступающее рассчитанному, не следует. Ведь строительные работы часто сопровождаются утерями элементов крепежа.

Чаще всего детали продают в упаковках, на которых обозначается их число.

Как правильно крепить профнастил на крышу саморезами

Качественный кровельный профнастил по своим эксплуатационным свойствам не уступает металлочерепице. У этого материала есть масса достоинств: небольшой вес, широкая цветовая гамма и различные виды защитного покрытия.

Для крепления профнастила на крышу используются кровельные саморезы с ЭПДМ прокладкой. Чтобы вода не попала под кровлю через места крепления, саморезы затягивают с определенным усилием.

На производстве можно заказать листы нужного размера по размеру ската. Все это делает профнастил одним из самых востребованных материалов для устройства крыши.

Обрешетка под профнастил

Для монтажа профнастила делают разряженную обрешетку из обрезной доски 32 х 100 мм или бруса 50 х 50 мм. Шаг обрешетки зависит от уклона кровли и марки профилированного листа. Правило простое, чем выше гофр и круче наклон кровли, тем больший допускается шаг.

Ниже приведены рекомендуемые значения шага обрешетки для некоторых марок кровельного профнастила. При использовании другого типоразмера можно определить величину шага методом экстраполяции, уменьшая его для профнастила с малым гофром и увеличивая при использовании высокопрофильных листов.

Марка профнастила Наклон кровли, º Толщина листа, мм Шаг обрешетки, мм
Н20 до 15
свыше 15
0,5 — 0,7 до 300
до 650
НС35 до 15
свыше 15
0,5 — 0,7 до 500
до 1000
Н60 до 8
свыше 8
0,7 — 0,9 до 3000

В «сложных» местах кровли – на коньке, выхода дымохода и мансардных окон, ендовах – обрешетку нужно сделать сплошной. Это упростит крепление кровельных аксессуаров.

Все деревянные элементы обрешетки для защиты от гнили и огня необходимо обработать антипиреном и антисептиком. Читайте обзор защитных составов для древесины.


depositphotos

Укладка листов на крышу

Как и все кровельные материалы, профнастил укладывается снизу вверх. Справа или слева – значения не имеет.

При укладке первого ряда обеспечивают карнизный свес. Для марок профнастила НС10, НС8, НС20, С21 он составляет 50…100 мм. Для С44, НС35, Н75, Н60 – 200…300 мм. Можно ориентироваться и по будущему положению водосточного желоба. Вертикаль, опущенная с конца свеса, должна попадать примерно в его середину.

На фронтоне край профлиста укладывается вровень с торцами обрешетки. Затем к последним прибивается ветровая рейка, а поверх нее – Г-образная стальная ветровая планка. Верхней полкой она укладывается на край профнастила, а ножкой – прикручивается саморезами к ветровой рейке.

Этот способ монтажа защищает фронтонную часть кровли от дождя и снега с двух сторон – сверху и сбоку.

Перекрытие вышележащими листами нижележащих устанавливается в зависимости от наклона кровли.

Угол наклона, градусы Нахлест, мм
12 — 15 более 200
15 — 30 от 150 до 200
30+ от 100 до 150

Если наклон меньше 12º, для обеспечения герметичности места нахлестов необходимо обработать герметиком (силиконовым или тиоколовым).

Боковой нахлест при использовании профнастила с высотой гофра не менее 20 мм при любом угле наклона составляет один гофр. Перехлест в два гофра требуется лишь в том случае, если применяется материал с высотой рифления 10 мм и менее.


depositphotos

Выбираем правильные саморезы для профнастила

Качественный крепеж для кровельных материалов из листовой стали должен обладать рядом свойств, обеспечивающих надежное и долговечное крепление. Острый кончик, который легко преодолевает сопротивление тонкого металла, защитное покрытие, исключающее коррозию, упругую шайбу из материала, стойкого к ультрафиолету.

Всем этим требованиям отвечают саморезы, специально предназначенные для крепления профнастила. Они имеют цинковое покрытие и 4-х миллиметровую этилен-пропиленовую (из ЭПДМ) прокладку, которая надежно закрывает отверстие.

При монтаже кровли из профнастила используются два вида саморезов – короткие (для крепления листов) и длинные (для монтажа конька). Длина их выбирается из расчета, чтобы часть, входящая в обрешетку, была не меньше 25-30 мм. С учетом этого для крепления листов можно использовать крепеж 4,8х28…40 мм.

Длина коньковых саморезов, которые заворачиваются в гребень волны, зависит от высоты гофра и подсчитывается по формуле.

H = h2 + h3

где h2 – высота профиля в мм; h3 – углубление самореза в обрешетку (25-30 мм).

Как и с каким шагом закручивать саморезы

Профнастил крепится к обрешетке через нижнюю полку, причем в крайних рядах (вдоль карниза и конька) саморезы заворачиваются в каждую впадину.

В ряду вдоль фронтона профилированный лист крепится к каждой обрешетине, то есть шаг крепежа получается равным шагу обрешетки.

Число мест креплений в центральной части ската должно составлять 5 — 7 штук на 1 кв. м поверхности кровли.

Для монтажа доборных элементов используют следующие интервалы между саморезами:

  • фронтонные планки – не менее 300 мм;
  • конек – в каждый гребень профнастила;
  • пристенные профили – 200 — 300 мм.

Крепить профнастил нужно очень аккуратно. Саморезы должны заворачиваться строго вертикально по отношению к основанию. Усилие прижима должно быть достаточным для надежной фиксации листов, но не чрезмерным.

Заворачивание саморезов вручную – тяжелая и неблагодарная работа, для этого нужно использовать электроинструмент – дрель со специальной насадкой или шуруповерт. При этом необходимо установить ограничение крутящего момента. Он должен быть таким, чтобы при завернутом саморезе прокладка была слегка раздавлена и выступала из-под шляпки примерно на 1 мм.

Виды саморезов по пластику и их характеристики




Саморезы для пластика, как следует из названия, образуют или нарезают резьбу при ввинчивании в пластик и устанавливаются в предварительно просверленные или отформованные пилотные отверстия. Они обеспечивают экономичный метод соединения двух пластиков или пластика с металлом и позволяют легко разбирать и повторно собирать.

Саморезы для пластика

Обычно их принимают за самосверлящие винты, но саморезы имеют наконечник на конце и используются без пилотного отверстия.

Угол профиля резьбы, также называемый углом боковой поверхности саморезов, меньше, как показано на рисунке ниже, что снижает внутренние радиальные напряжения, возникающие при удалении и деформации пластика. Кроме того, зацепление резьбы (CM) в диаметре больше, поскольку диаметр основания меньше, чем у стандартных крепежных элементов, что увеличивает удерживающую способность на мягком пластике по сравнению с металлом.

Винт пластиковый угловой

Виды саморезов

Обычно их делят на две группы: , а именно ., резьбонарезание и нарезание резьбы. Выбор типа винта будет зависеть от требований к его применению, типа материала и свойств. Существует множество товарных знаков и патентованных образцов от различных компаний, таких как крепежные детали Stanley, EPOK, TR и т. Д. Также доступны различные углы профиля резьбы (30-45-48 градусов).

Нарезание резьбы

Винты для формирования резьбы не имеют заостренного наконечника, и для них потребуется пилотное отверстие. Они образуют резьбу, деформируя и смещая пластмассовый материал, который обтекает резьбу винта.Следовательно, решающее значение имеют величина перекрытия и угол профиля резьбы.

Поскольку материал не удаляется, а деформируется, возникают большие внутренние напряжения. Следовательно, эти винты могут использоваться только в мягких пластиках с модулем упругости при изгибе ниже 200000 фунтов на квадратный дюйм (1380 МПа).

Нарезание резьбы

Иногда их называют нарезанием резьбы, и они имеют острую режущую кромку, которая удаляет пластмассовый материал, когда он ввинчивается в пилотное отверстие. Они создают меньшие внутренние напряжения по сравнению с винтами для нарезания резьбы, что делает их пригодными для более жесткого пластика с модулем упругости от 200 000 до 1 000 000 фунтов на квадратный дюйм (1380 МПа и 6900 МПа).

Важно, чтобы отверстие было правильного размера и глубже, чем длина зацепления винта, чтобы у удаленного материала было пространство для движения. Для стекловолокна или стеклопластика они обеспечивают высокое резьбовое зацепление, высокие зажимные нагрузки и пониженное напряжение. Самый большой недостаток резьбонарезного винта - срыв резьбы при разборке.

Модуль упругости пластмасс при изгибе

Модуль упругости при изгибе или модуль изгиба измеряет жесткость пластика на начальном этапе процесса изгиба и вычисляется как отношение напряжения к деформации при изгибной деформации.Проще говоря, пластики склонны сопротивляться изгибу.

Модуль упругости пластика при изгибе может использоваться как индикатор того, как разные типы пластмасс будут реагировать на использование саморезов. Низкий модуль упругости при изгибе означает, что больше материала будет течь и позволит образовывать нити.

Материалы Модуль упругости при изгибе (psi)
Термопласты Пластичный Полиэтилен (PE) 150000
Полипропилен (ПП) 200000
Поликарбонат (ПК) 340000
ABS, наполнение 0-20% стекла 350000
Полиамид 66 (ПА) 350000
Ацеталь (переменный ток) 400000
Полистирол (ПС) 430000
Полипропилен, 40% талька (PP40) 500000
Полифениленсульфид 550000
Умеренный АБС-пластик, 20% наполнение стеклом 650000
Полиамид 66, наполнение стеклом 12% 800000
Поликарбонат, 20% стеклянный наполнитель (PC20) 850000
Жесткий Поликарбонат, 30% стеклянный наполнитель (PC30) 1100000
Полибутилентерефталаты, 30% стеклянный наполнитель (PBT30) 1100000
Полиамид 66, 30% наполнение из стекла (PA30) 1200000
Жидкокристаллический полимер (LCP) 1400000
Термореактивные материалы Полифениленсульфид, 40% заполнение (PPS40) 1700000
Фенол, 20% наполнение стекла 1750000
Полиэстер, наполнение 50% стекла 2100000

Преимущества и недостатки использования саморезов по пластику

Преимущества

  • Саморезы для соединения пластика надежны при правильном использовании
  • Они дешевы по сравнению с другими способами соединения
  • Легко разбирается
  • Не требует формованной резьбы
  • Хорошая стойкость к ударам и вибрации
  • Нет времени отверждения или затвердевания, так как полная прочность достигается немедленно
  • Специального инструмента не требуется

Недостатки

    • Всего до 10 циклов разборки и повторной сборки
    • Вероятна концентрация или возникновение стресса
    • Очень сложно управлять моментом затяжки
    • Увеличивает количество деталей
    • Может повлиять на эстетический вид конечного продукта

Полезные ссылки

Саморезы: факты об этом продуманном компоненте | Центр знаний

Что такое застежка-саморез и как она может улучшить вашу работу? Этот продуманно разработанный компонент может пробивать собственное отверстие по мере того, как он забивается в материал, будь то дерево, пластик или металл.

Зачем может понадобиться саморез? В некоторых случаях, например, при использовании листового металла, невозможно пробить отверстие, так как материал может быть слишком тонким. Вам также могут потребоваться саморезы, если у вас нет доступа с задней стороны для установки гайки. В обоих случаях саморезы гарантируют, что работа будет выполняться плавно и эффективно. Понимание типов и материалов, из которых они применяются, имеет жизненно важное значение - например, если вы используете саморезы для алюминия, они не требуют предварительного сверления и легко удаляются без каких-либо повреждений металла.И, на самом деле, их можно повторно использовать в одном и том же материале.

Существует огромное количество различных типов саморезов, каждый из которых может отличаться обозначением, описывающим его острие (наконечник) и резьбу. Вот наиболее распространенные самозастежки и способы их использования в приложениях:

Винт для листового металла

Также называемый винтом «Тип А», разновидность листового металла впервые была использована в вентиляционных каналах из листового металла. Однако со временем возникли различные типы, в том числе резьбонарезные, резьбонарезные и резьбонакатные.

Как вы определяете, где ваш винт в этих? Все дело в сочетании стиля острия и резьбы.

Если буква «B» в обозначении винта - например, тип AB или B - имеет разнесенную резьбу, а если буква «B» отсутствует (например, тип F), резьба машинного винта присутствует. При этом есть два исключения: тип A с разнесенной резьбой и тип U (металлические приводные винты) с разнесенной спиральной резьбой. Стоит знать, что, хотя тип А все еще доступен, найти его может быть труднее.

Очень важно учитывать размер отверстия, так как если он слишком большой, винт будет ослаблен, а отверстие может отслоиться во время сборки. Винт также мог вылететь из-за натяжения. С другой стороны, если отверстие слишком маленькое, винт может сломаться из-за необходимости использовать более высокую движущую силу.

Разработанные и изготовленные для использования в тонком пластичном материале, винты для нарезания резьбы имеют крупную резьбу. Следовательно, требуется отверстие надлежащего размера, поскольку в точке установки крепежа отверстие будет увеличиваться, когда материал выталкивается наружу.Самыми распространенными винтами для листового металла являются типы A и AB, оба со стандартным острием, а также тип B с тупым концом.

Саморез

Самосверлящие винты и саморезы - это не одно и то же. В то время как саморезы пробивают отверстие в мягком материале, саморезы способны просверлить отверстие во всем, от листового металла до дерева.

Это ключевое отличие заключается в том, что самосверлящие винты имеют наконечник, напоминающий сверло, поэтому для них не требуется пилотное отверстие.Тот факт, что они могут просверливать и пробивать собственное отверстие в более твердых материалах, избавляет вас от необходимости использовать два инструмента, когда этот один компонент будет выполнять обе работы.

Итак, что лучше всего из самосверлящих винтов? Острие сверла должно полностью просверлить материал до того момента, когда в него начнет врезаться первая резьба. Имея несколько типов наконечников, наконечник №2 обычно используется для материалов малого калибра, наконечник №3 - для материалов среднего калибра, а самосверлящий винт №4 и №5 идеально подходит для более тяжелых материалов.

Металлические приводные винты типа U, сжимаемые под давлением в материал, который вы используете, имеют разнесенную спиральную резьбу и тупой наконечник - и хотя этот тип винта считается постоянным, другие легко снимаются.

Крылатый саморез

Крылатый саморез с тонкими крыльями, шире резьбы, образующейся за самосверлящей головкой, прорезает отверстие с зазором в мягких материалах, таких как дерево или пластик. Однако имейте в виду, что они могут быть разрушены более прочными материалами, такими как металл.

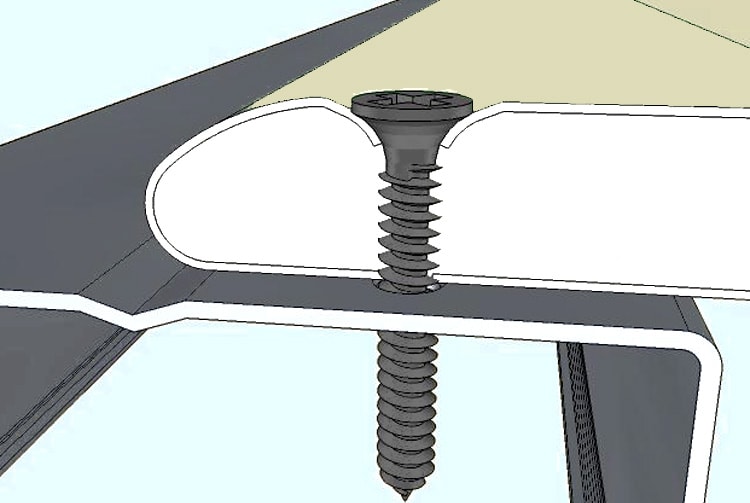

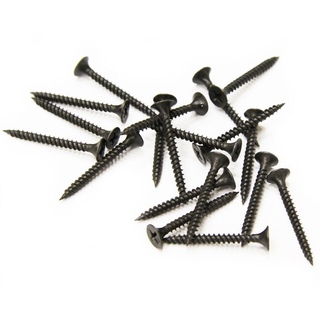

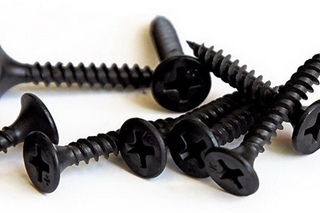

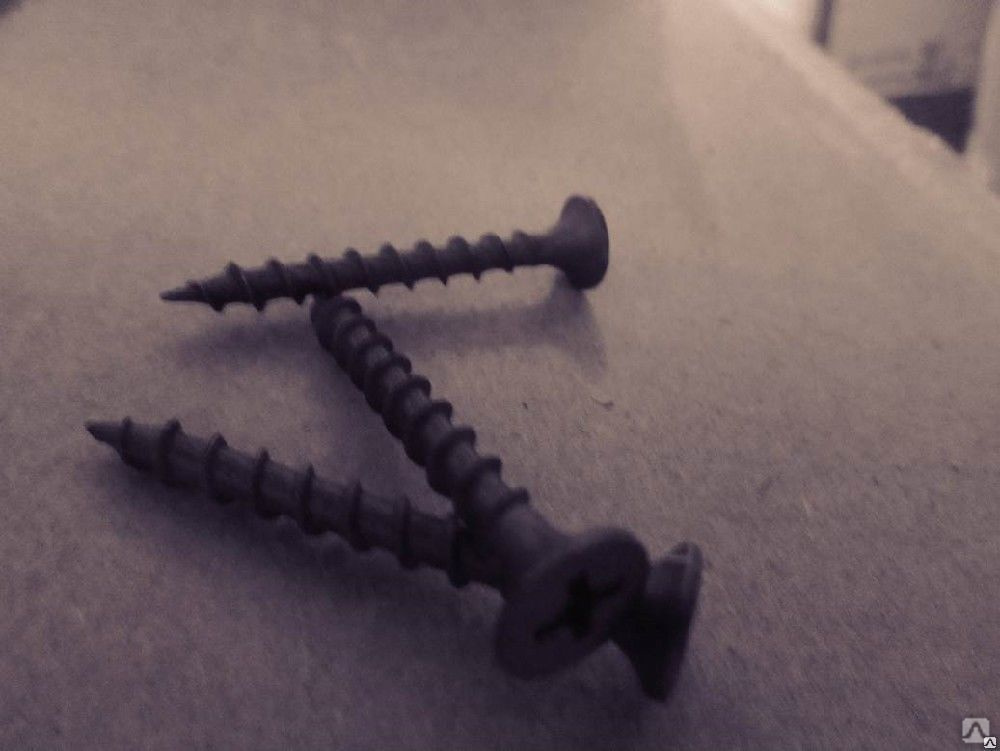

Винт для гипсокартона

Давайте посмотрим на еще одну последнюю конструкцию самореза быстрее: саморез для гипсокартона. Это обычная разновидность шурупов, она доступна в вариантах с острым концом и самосверлящем, причем последний предназначен для стальных шпилек и шпилек большого калибра.

Зенковка, уникальная головка стекляруса предотвращает разрыв поверхности гипсокартона, а также предотвращает повреждение гипсовой сердцевины.

Теперь несколько часто задаваемых вопросов, касающихся саморезов и / или саморезов:

В чем разница между саморезом и саморезом?

Это сложный вопрос, на который многие могут и действительно озадачивают.Саморезы нарезают собственную резьбу, а это значит, что для них требуется пилотное отверстие, которое немного меньше диаметра винта. Они работают на той предпосылке, что если вы просверлите пилотное отверстие в мягком материале, таком как дерево, при вбивании самореза его резьба обеспечит надежность материала, вонзив в него путь.

Идеально подходят для обработки различных материалов, включая металл, дерево и кирпич. Саморезы могут иметь небольшие насечки на резьбе. Это помогает обрезать резьбу, но не все саморезы имеют заостренный наконечник.Напротив, некоторые из них плоские или тупые.

Самосверлящие винты, напротив, работают и как крепеж, и как сверло. По этой причине для них не требуется пилотное отверстие из-за конца сверла, и они были разработаны для скрепления тонких металлических частей вместе. Они идеально подходят, например, для выполнения каркасных работ на автомобиле, а также могут помочь вам при прикреплении листового металла к металлическому каркасу.

Можно ли повторно использовать саморез в одном и том же отверстии?

Часто резьбонарезные винты используются при работе с деревом или металлом, и одним из недостатков использования резьбонарезных винтов является то, что резьба может сорваться при разборке приложения.Это может помешать вам повторно использовать застежку в будущем проекте.

Нужно ли просверлить пилотное отверстие под саморез?

Разработанные для сверления собственных отверстий в более мягких материалах, таких как пластик и дерево, винты с острым концом не требуют пилотного отверстия. Если вы используете более толстый материал, вам может потребоваться несколько шурупов, чтобы просверлить поверхность, но вы можете использовать самосверлящие или саморезные винты, затратив те же трудозатраты и время.

Загрузите бесплатные CAD-файлы и попробуйте перед покупкой

Бесплатные САПР доступны для большинства решений, которые вы можете скачать бесплатно.Вы также можете запросить бесплатные образцы, чтобы убедиться, что выбранные вами решения именно то, что вам нужно. Если вы не совсем уверены, какой продукт лучше всего подойдет для вашего приложения, наши специалисты всегда рады проконсультировать вас.

Запросите бесплатные образцы или загрузите бесплатные САПР прямо сейчас.

Типы винтов - Саморезы Руководство Часть 1

Саморезы

Саморезы представляют собой винты, собранные с уплотнительными шайбами ​​без точек сверления.

Саморезы герметизируют отверстие наружу и тем самым защищают его от влаги.Поэтому они в основном используются на открытых площадках на фасадах или крышах. Поскольку винты не имеют точки сверления, сначала необходимо проделать сквозное отверстие на предыдущем этапе работы. Однако в этом случае резьба формируется автоматически в процессе завинчивания. Это исключает рабочие операции и другие инструменты, такие как сверла для метчиков или крепежные элементы, такие как гайки.

Саморезы также различаются в зависимости от того, крепятся они к деревянным или металлическим / стальным основам. В зависимости от подструктуры они имеют разные свойства.

Крепление к деревянным каркасам

Для достижения высоких значений несущей способности в древесине винты имеют крупную резьбу. Он характеризуется большим шагом и большой глубиной скоса в геометрии резьбы. Винты EJOT серии JA являются примером этого.

Крепление к стальным каркасам

Однако для использования с более толстыми сталями необходимы винты с более мелкой геометрией резьбы, чтобы образовалась тонкая резьба. Винты EJOT JZ3 можно назвать здесь в качестве примера.

В случае крепежных изделий для стальных опорных конструкций также различают два «точечных стиля». Винты JZ имеют острие внизу, то есть затупившийся конец, в то время как винты JB имеют острие. Последние подходят для более тонких стальных подконструкций, так как острие лучше располагается в пилотном отверстии.

Классические самосверлящие винты

Классические саморезы представляют собой дальнейшее усовершенствование винтов с уплотнительными шайбами. Здесь резьбонарезные винты совмещены с острием режущего сверла.Их называют саморезами, так как нет необходимости предварительно просверливать основание. Сквозное отверстие, внутренняя резьба и крепление выполняются всего за один рабочий этап.

Классические саморезы подходят для деталей из различных материалов, таких как сталь или алюминий, в зависимости от материала винта. В строительстве они используются для крепления трапециевидных профилей и композитных панелей. Существуют как самосверлящие шурупы с низкой производительностью сверления (также называемые производительностью сверления) для тонкого листового металла, так и шурупы с большой мощностью сверления, такие как EJOT JT3-18, которые прорезают толстые подконструкции из конструкционной стали толщиной до 16 мм. мм.

Выбор подходящего винта для металлических панелей

Что-то такое маленькое и простое, как винты и крепежные детали, легко не принимать во внимание как жизненно важный компонент строительного проекта. Для металлических крыш крепежные элементы составляют менее 1% от общей стоимости установки, , но они могут привести к 100% разрушения кровли .

Ваша крыша может выйти из строя из-за поломки крепежа, неправильно установленного крепления, изношенных уплотнительных шайб или простейшей ошибки: неправильного использования саморезов.

В Western States Metal Roofing мы производим металлические кровельные панели и металлические сайдинговые панели для широкого спектра коммерческих и жилых проектов. Мы работали с тысячами подрядчиков на протяжении двух десятилетий и постоянно получаем вопросы о том, какой тип винтов использовать.

Ответ, конечно, не всегда так прост. При выборе винта для металлической кровли или сайдинга необходимо учитывать множество различных факторов.

В этой статье мы рассмотрим различные крепежи, чтобы помочь вам решить, какой крепеж для металлической кровли лучше всего подойдет для вашего конкретного проекта.

Факторы, которые следует учитывать при выборе крепежа для металлической кровли
  • Тип панельной системы
  • Цвета винтов
  • Идентификация застежки
  • Покрытие и материал винта
  • Требуемая длина винта
  • Тип необходимого винта
  • Tek / Самосверлящие винты
  • Острие для сверления шурупов
  • Размеры винтов
  • Типы головок винтов
  • Количество ниток

Если вы монтажник своими руками, вам нужно знать , как правильно закрепить кровельные саморезы для металла . Мы можем вам помочь и в этом.

Выбор правильного крепежа для открытых и скрытых панельных систем

Тип используемого крепежа зависит от того, устанавливаете ли вы панели с открытыми или скрытыми креплениями. Волнистая гофра и панель R являются примерами открытых крепежных панелей. Стеновые панели со стоячим швом или заподлицо представляют собой панель со скрытым креплением.

При установке открытых панелей крепления используются крепления с резиновыми уплотнительными шайбами ​​для повышения водонепроницаемости панелей и предотвращения проникновения воды.

Панели скрытого крепления используют крепеж с низкопрофильной головкой, чтобы избежать контакта с нижней стороной кровельной панели.

Панели скрытых застежек, которые используют зажимы, такие как стоячий шов с защелкой, обычно используют застежки типа «блинчик». В системе, в которой не используются зажимы, например, в стоячем шве с гвоздями, используются застежки сверхнизкого профиля.

Винты, соответствующие цвету металлических панелей

Металлические панели представлены в широкой цветовой гамме.К счастью, застежки тоже.

Доступны винты с головками, окрашенными в цвет, соответствующий цвету ваших металлических панелей. Благодаря этому крепежные элементы гармонируют с металлическими панелями кровли и сайдинга, придавая им более гладкий и аккуратный вид.

Идентификатор крепежа

Это основные компоненты анатомии застежки

  • Диаметр - Диаметр хвостовика, а не диаметр головки винта.
  • Резьбы на дюйм - Пример. Винт № 12–14 имеет диаметр № 12 с 14 витками резьбы на дюйм.
  • Длина - Начинается с нижней стороны головки и включает в себя острие сверла и уплотнительную шайбу. Стиль головы входит в длину только на потайных застежках.
  • Тип головки - Самыми распространенными кровельными винтами для металла являются шестигранная головка, шестигранная головка с шайбой и блинная головка.
  • Тип острия сверла - Саморезы, саморезы и саморезы
  • Материал - Углеродистая сталь и нержавеющая сталь являются двумя наиболее распространенными.
  • Покрытие - Самыми распространенными являются оцинкованные винты. Головка винта обычно окрашивается в тот же цвет, что и металлические панели.
  • Уплотнительные шайбы - Винты либо будут иметь резиновую уплотнительную шайбу для защиты от атмосферных воздействий, либо не будут.

Выберите правый винт в зависимости от типа материала

При выборе материала для винтов учитывайте тип металла, в который они крепятся.Когда разнородные металлы контактируют и подвергаются воздействию влаги, возникает гальваническое воздействие.

Гальваническое воздействие между разнородными металлами может привести к преждевременному выходу из строя крепежа, что подвергает панели риску утечки. Проще говоря, когда определенные металлы вступают в контакт друг с другом, один металл приносит себя в жертву другому.

Как правило, чем дальше друг от друга находятся материалы в гальванической серии (см. Таблицу ниже), тем выше риск гальванической коррозии.Чем дальше друг от друга находятся металлы на диаграмме, тем сильнее будет коррозия.

Какой тип винтового покрытия использовать на металлической крыше?

Материалы вашей металлической кровли и сайдинга будут определять отделку, покрытие и материалы для соответствующих шурупов.

  • Алюминиевая кровля - Используйте винты из нержавеющей стали типа 304 с краской соответствующего цвета на головках винтов. Никогда не используйте нержавеющую сталь 410 на алюминиевой крыше.
  • Медная кровля - Используйте винты из нержавеющей стали типа 410, которые также имеют медное покрытие.
  • Corten Roofing - Используйте винты из нержавеющей стали с темно-коричневой головкой.
  • Металлическая кровля - Используйте оцинкованные винты, которые будут называться оцинкованными винтами. Головки шурупов должны быть окрашены в тот же цвет, что и металлические панели кровли или сайдинга.

Какая правильная длина винта для металлической кровли?

Если ваши крепежные детали недостаточно длинные, чтобы пройти через весь материал, можно с уверенностью сказать, что установка у вас не будет успешной.Правильный крепеж должен быть не только достаточно длинным, чтобы проходить сквозь материал, но вы также должны учитывать длину сверла, если вы используете саморезы.

Самое главное, вы хотите, чтобы винт проник как минимум на один дюйм в материал, к которому вы крепитесь.

Длину обычно округляют до следующей половины или четверти дюйма, чтобы обеспечить достаточную длину застежек. Имейте в виду, что чем длиннее винт, тем больше скручивающая деформация возникает во время заворачивания.Иногда это может привести к поломке крепежа при установке.

Длина винтов для металлической кровли

Длина винта измеряется по-разному в зависимости от того, имеет ли винт шестигранную или плоскую головку. Винты с шестигранной головкой будут измеряться от нижней части шестигранной головки, а винты с плоской головкой - от верха головки винта.

Различные климатические условия и требования к нагрузке означают, что длина винта не всегда будет одинаковой. К каждой работе нужно относиться независимо.

Вот несколько общих рекомендаций:

  • Металлическая кровля со стоячим фальцем - 1-дюймовые блинные головки являются наиболее типичными винтами для крепления зажимов.
  • ½ ”Гофрированный - Винт крепится к высоте панели при кровельных работах. Эта панель имеет высоту ½ дюйма, поэтому вам понадобится винт длиной не менее 1,5 дюйма.
  • ⅞ ”Гофрированный - винт крепится к высоте панели при кровельных работах. Гофрированная кровля имеет высоту ⅞ дюйма, поэтому вам понадобится винт длиной не менее 2 дюймов.
  • Панель
  • R, панель 7.2 и панели Ag - винт крепится к нижней части панели. Чаще всего используются винты длиной 1 дюйм.

Длина винтов для металлического сайдинга

Так же, как металлическая крыша, требования к работе всегда будут разными. Всегда уточняйте у своего инженера. Вот несколько общих рекомендаций:

  • Стеновые панели с скрытым креплением - 1-дюймовые блинные головки являются наиболее типичными винтами.
  • Открытые крепежные панели - Винт крепится к низу панели.Чаще всего используются винты длиной 1 дюйм.

Типы винтов для металлической кровли

Выбор правильного типа крепежа для металлической кровли зависит от того, к чему он будет прикрепляться во время установки. Большинство крыш жилых домов имеют фанерную основу. Коммерческие или сельскохозяйственные работы также могут быть прикреплены к дереву, но также распространено прикрепление шурупов к легким металлическим прогонам или тяжелым стальным двутаврам.

Pro Совет: всегда заказывайте винты с уплотнительными шайбами, как показано ниже, чтобы предотвратить протечки через крышу.

Кровельные винты по металлу по дереву

Самым распространенным типом крепежа для металлической кровли являются кровельные саморезы для металла по дереву. Производители крепежа обычно указывают прочность на вырыв для множества различных пород древесины, поскольку не вся древесина одинакова. Это помогает подобрать крепеж, подходящий для вашего проекта.

Примером крепежа для деревянной основы является шуруп № 9 по металлу по дереву или шуруп № 10 для кровли по металлу. Эти шурупы имеют очень острую самопрокалывающуюся точку, которая может пробить стальной лист толщиной 20-29, а затем в древесину без предварительного сверления, проскальзывания или повреждения металлических панелей.

Кровельные винты металл-металл

Существует несколько типов винтов, которые можно использовать для крепления к металлу или стали. Правильный винт зависит от области применения и толщины стали.

Типы кровельных саморезов по металлу
  • Винты, которыми крепится боковой борт металлических панелей или крепится обшивка и планка.
  • Винты для крепления к легкому металлу, например к металлическим прогонам.
  • Винты для крепления к тяжелым стальным балкам, двутавровым балкам или стальным трубам.

Винты накладки

Тип декоративного винта, который вам следует использовать, зависит от панели, для которой он используется, и от того, подвержена ли она воздействию погодных условий. Если у вас есть регулировочный винт, который будет подвергаться воздействию погодных условий, на нем должна быть резиновая уплотнительная шайба. Если винт не находится в месте, где он может подвергнуться воздействию погодных условий, вы можете использовать винт с круглой головкой без уплотнительной шайбы.

Примером винта, который используется для соединения облицовки с открытой панелью крепежа, является крепеж ¼-14 Impax.Острие винта может проникнуть в обшивку калибра 20-29 и затем прикрепить обшивку к листу.

Винты с накатанной головкой

Накладные винты обычно называются стежковыми винтами. Схема винта для открытой панели с крепежом потребует винта с накатанной головкой для крепления бокового нахлеста панели. Эти винты обычно размещаются от 12 до 24 дюймов в центре на перехлесте панели.

Винты по металлу для облегченного калибра

Шурупы этого типа можно использовать для строительства металлических кровель или сайдинга.Для металлической кровли наиболее распространенным применением является крепление к металлическим прогонам. Для металлического сайдинга это крепление к металлическим шпилькам.

Вы будете использовать этот тип винта, когда толщина металлических прогонов составляет 14 или 16 мм. Примером этого типа винта является № 12-14 Impax.

Металлические винты из стали большого калибра

Этот тип винта будет использоваться, когда толщина стали составляет до дюйма или больше. По мере того, как сталь становится толще, крепить ее непосредственно к стали становится все труднее.В этом случае используются два наиболее распространенных типа винтов: самосверлящий винт № 12-24 Impax 4.5 и самосверлящий винт № 12-24 Impax 5.

Самоходные / Тек винты

Самосверлящие шурупы - это еще одно название шурупов Tek.

Винты

Tek имеют небольшую резьбу на конце, известную как сверло. Оба они просверливают собственное отверстие и образуют сопряженную резьбу. Винты Tek устраняют необходимость в предварительном сверлении и, следовательно, помогают быстрее выполнять проекты. Эти винты предназначены только для работы с металлом по металлу.

Есть одно исключение, известное как винт-расширитель Tek®, который имеет крылья и предназначен для использования при работе с деревом и металлом.

Винты

Tek обозначаются числом от 1 до 5, которое указывает длину канавки или часть винта, определяющую уровень толщины металла, через который он может просверлить. По мере увеличения числа увеличивается толщина металла, через который он может пройти.

Винты Tek 4 и Tek 5

То, что винт может пробить толстую сталь, не означает, что для этого не потребуется много усилий.Существует лишь небольшая разница в стоимости между Tek 4, 4.5 и 5. Дополнительное время и усилия, необходимые при использовании Tek 4, не стоят минимальной экономии.

Мы рекомендуем по возможности использовать Tek 5.

  • Винты Tek 4.5 позволяют просверлить металл толщиной 0,075–375 дюйма.
  • Винты Tek 5 могут просверливать металл толщиной 0,075–0,500 дюйма.

Отверстия для сверления винтов

Одна из самых непонятых частей винта - это само сверло.Клиенты часто используют все эти термины как синонимы. Самосверлящие и саморезные винты часто принимают за один и тот же продукт.

Между ними есть несколько общих черт, в том числе они часто имеют одинаковые размеры и типы головок. Однако они служат разным целям. Если вы закажете неправильное сверло, ваш винт не будет работать правильно.

Существует три основных типа стилей сверла для шурупов, и мы определим каждый из них.

  • Самосверлящий
  • Саморез
  • Самопирсинг

Что такое самонарезающий винт?

На кончике винта будет острие сверла, позволяющее просверлить отверстие при формировании сопрягаемой резьбы.Он должен выполнять обе задачи за одну операцию. Самосверлящий винт должен просверлить собственное отверстие, чтобы считаться самосверлящим. Он используется в приложениях от металла к металлу.

Что такое самонарезающий винт?

Это винт, предназначенный для вбивания резьбы в материал. Они не предназначены для сверления металла. Перед установкой необходимо предварительно просверлить пилотное отверстие. Применяются как металл, так и дерево, но редко используются в проектах металлической кровли и сайдинга.

Что такое саморез?

Это винт, который предназначен как для прокалывания тонкого металла, так и для вбивания резьбы в материал. Острие сверла будет более острым и будет иметь две резьбы. Предварительно просверливать пилотное отверстие перед установкой не требуется. Это наиболее распространенный тип шурупов по металлу по дереву.

Выбор правильного диаметра для металлических кровельных шурупов

Диаметр винта измеряется диаметром стержня.Чем выше число, тем шире винт.

Выбор подходящего винта будет зависеть от местных строительных норм, климата, предпочтений подрядчика и технических характеристик вашей работы. Каждая работа будет отличаться, и каждый винт имеет разные значения выдергивания. Лучшее, что мы можем сделать, - это дать вам несколько общих рекомендаций.

Вот наиболее распространенные размеры винтов:

  • # 9 и # 10 - это наиболее распространенные размеры для шурупов по металлу по дереву
  • # 12 - это наиболее распространенный винт металл по металлу
  • № 14 - Более широкий винт, который используется в районах с более тяжелыми снеговыми нагрузками

Выбор головки винта крепления

Крепежные детали бывают разных профилей, каждый из которых соответствует разным критериям.

Например, существуют плоские винты, также известные как «винты-блины», которые используются, когда необходима установка на низком уровне. Другим примером являются винты с буртиком, которые имеют увеличенный купол под головкой, что полезно, когда тепловое движение может исказить отверстия.

Какие бывают типы головок винтов?
  • Шестигранная шайба - Поверхность шайбы обеспечивает опорную поверхность для приводных головок. Они могут быть как с прорезями, так и без них, хотя чаще встречаются без прорези.
  • Головка с цилиндрической головкой - Низкопрофильная головка, которая может быть крестообразной или квадратной формы.
  • Плоская головка - Головка этого типа погружается в дерево, обеспечивая гладкую поверхность.
  • Овальная головка - Подобна плоской головке, но с овалом сверху для законченного вида.
  • Круглая шайба - Состоит из приподнятой плоской головки со встроенной шайбой, образующейся во время процесса заголовка. Головка винта помогает предотвратить его чрезмерное вращение.
  • Винты для фермы - Винты с большой головкой и низким профилем.
  • Винты с плоской анкерной головкой - Головка с самым низким профилем, доступная для крепления металла к металлу.
  • Вафельная головка - Используется для крепления фанеры к металлу.
  • Головка стекляруса для гипсокартона - Для крепления гипсокартона к металлическим шпилькам.
  • Каркас поддона - Винт для крепления шпильки к направляющей.
  • Блинная головка - Очень низкопрофильная головка с большой опорной поверхностью.
  • Квадратная кромка - Квадратный привод и уменьшенный напор для ограниченного пространства.

Выбор правильного количества ниток

Число резьбы, также известное как шаг резьбы или резьба на дюйм (TPI), показывает, насколько тонкая резьба на винте. Это важное соображение, поскольку именно оно определяет величину выдергивания винта

. Крепежные детали

США относятся к числу нитей на дюйм (TPI), поэтому 24 соответствует 24 виткам на дюйм. Пример: № 12-24 - это диаметр № 12 с резьбой 24 на дюйм.

Метрические крепежи относятся к количеству резьбы как к шагу резьбы или расстоянию между резьбами. Например, шаг 1,5 будет иметь 1,5 миллиметра между каждой резьбой.

Крепежные детали меньшего размера обычно имеют более тонкую резьбу, поэтому количество ниток выше.

Важность использования правильных винтов для металлических панелей

В этой статье мы рассмотрели множество вопросов, но теперь вы должны лучше понимать все различные типы доступных креплений.Использование правильных винтов для вашего проекта жизненно важно для долговечности металлической крыши или сайдинга, который вы устанавливаете.

Использование неправильных винтов или их неправильная установка - простая ошибка, которая может привести к повреждению, которого можно легко избежать. Потратьте дополнительное время, чтобы решить, какие крепежи лучше всего подходят для вашего проекта.

Western States Metal Roofing предоставит вам все необходимое, поскольку мы предлагаем все аксессуары, необходимые для успешной установки металлических панелей. При заказе металлической кровли или сайдинговых панелей мы предлагаем широкий выбор крепежа.

Для получения дополнительной информации по установке крепежа рекомендуем прочитать:

Как установить металлическую крышу с помощью крепежных винтов [Устранение протечек металлической крыши]

Сколько шурупов мне нужно для металлической кровли? Рекомендации по расположению и расположению винтов

В чем разница между саморезом и саморезом?

Самонарезающие и самосверлящие винты - это два типа винтов, которые используются в строительстве и строительстве металлических конструкций, а также во многих других областях и отраслях промышленности.Вопреки распространенному мнению, эти два термина , а не взаимозаменяемы. Часто наши клиенты просят саморезы, когда им действительно нужны саморезы, или наоборот. Давайте рассмотрим сходства, различия и узнаем, какой тип винта использовать.

Саморезы

Как следует из названия, саморезы - это винты, которые могут вбивать резьбу в материал. Саморезы используются для всех материалов, включая дерево, металл и кирпич.Эти винты не могут просверлить металл и требуют предварительного просверливания пилотного отверстия перед установкой. Пилотное отверстие создается с помощью сверла, которое немного меньше, чем винт, и резьба винта постукивает по металлу или дереву во время установки винта. Это постукивающее действие удерживает материал скрепленным. Саморез может иметь множество различных типов острия, которые помогают нарезать резьбу на различных подложках.

Саморезы

Самосверлящие винты иногда известны под торговой маркой Tek® Screws.Эти винты можно идентифицировать по острию винта, имеющему форму сверла, и они предназначены для различных применений, таких как крепление металла к металлу и металла к дереву. Самосверлящие винты не требуют пилотного отверстия, что сокращает время установки и снижает стоимость и потребность в дополнительных сверлах. Эта дополнительная функциональность и экономия средств делают самосверлящие винты очевидным выбором для строительства металлических зданий. Точки сверления имеют номера от №1 до №5, и количество стали, через которую они могут просверлить, увеличивается по мере увеличения пронумерованной точки.Как правило, самосверлящие винты используются в устройствах с малым калибром, но точка сверления №5 может просверлить и закрепить 1/2 дюйма стали. Во время установки самосверлящие винты также будут нарезать резьбу до некоторой степени.

Итог

Короче, и в этом-то и заключается путаница, все саморезы тоже саморезы, но все саморезы а не саморезы . Самосверлящие винты устраняют необходимость в пилотном отверстии, но могут также и нарезать резьбу. Саморезы нарезают собственную резьбу, но не могут просверлить металл и требуют пилотного отверстия.Эти винты не являются взаимозаменяемыми, и их смешение может вызвать много головных болей или возможных поломок в полевых условиях.

***

Свяжитесь с нашими экспертами по металлическому строительству, чтобы узнать больше о том, как Birmingham Fastener может помочь вам в вашем проекте! Позвоните прямо сейчас или получите предложение онлайн.

TEK Винты для листового металла (SMS) - О компании - Размеры - Калибры

Самосверлящие винты доступны из следующего материала :

  • Оцинкованная сталь - Наиболее распространенная и обеспечивает очень хорошую устойчивость к ржавчине.

  • Погодозащитное покрытие (STALGARD®) - Помогает защитить черные металлы от ржавчины и коррозии лучше, чем многие традиционные покрытия.

  • Нержавеющая сталь - Доступны как 18-8, так и 410. 18-8 обеспечивает отличную коррозионную стойкость. Он может быть слегка магнитным. 410 сильнее, чем 18-8, и обладает магнитным полем. Его следует использовать в химической среде.

Кроме того, специальный гибрид, состоящий из твердосплавного драйвера, соединенного в средней части корпуса с головкой 18-8, обеспечивает превосходное сверление и отличную коррозионную стойкость.

СТИЛИ

  • Шестигранная шайба - Встроенная шайба обеспечивает отличную опорную поверхность. Они могут быть с прорезями или без них, хотя чаще всего без прорезей. Длина измеряется из-под головы.
  • Головка с цилиндрической головкой - Эта низкопрофильная головка может быть крестообразной или квадратной формы. Длина измеряется из-под головы.
  • Плоская головка - Эта потайная головка погружается в дерево, обеспечивая гладкую отделку.Длина измеряется от макушки.
  • Овальная головка - потайное основание (как плоская головка), но с овалом сверху для законченного вида. Длина измеряется от макушки.
  • Развертка с плоской головкой - Плоская вершина и крестообразный привод разворачивают дерево и затем режут сталь за одну операцию. Крылья расширяют отверстие с зазором в толстых слоях материалов с низкой плотностью, чтобы предотвратить заедание резьбы. Когда острие проникает в металл снизу, крылья отламываются, и резьба нормально входит в зацепление.Длина измеряется от макушки.
  • Круглая шайба - Они похожи на HWH, но имеют круглую головку с крестообразным шлицем. Они также известны как Metal Lath, K-Lath или Modified
  • .
  • Винты для анкеров - Длина измеряется из-под головы.
  • Вафельная головка - Также известна как плиметалл, потому что их можно использовать для крепления фанеры к металлу. Большая вафельная головка погружается в фанеру и имеет большую опорную поверхность.Длина измеряется от макушки.
  • Головка стекляруса для гипсокартона - Крепит гипсокартон к металлическим шпилькам (0,105 ″). Длина измеряется от макушки.
  • Каркас поддона - Винт крепления шпильки с крестообразным шлицем для крепления шпильки к направляющей. Длина измеряется из-под головы.
  • Блинная головка - Очень низкопрофильная головка с большой опорной поверхностью. Длина измеряется из-под головы.
  • Квадратная кромка - квадратный привод и уменьшенная головка для ограниченного пространства. Длина измеряется из-под головы.

Саморезы, особенно типа A, называются «винтами для листового металла», потому что одно из первых их применений было в вентиляционных каналах из листового металла. Однако со временем эволюционировали разные типы. Мы рассмотрим общие группы: нарезание резьбы, нарезание резьбы, накатка резьбы и саморез.Комбинация типа острия и резьбы определяет, к какой группе принадлежит винт.

Как правило, если в обозначении винта используется буква «B», например, типа AB или B, он имеет разнесенную резьбу. Если буква «B» отсутствует, как в случае типа F, винт имеет внутреннюю резьбу. Есть два исключения: хотя он считается устаревшим, но все еще доступен сегодня, тип A имеет разнесенные потоки. А металлические приводные винты, обозначенные как тип U, имеют разнесенную спиральную резьбу.

Размер отверстия важен для всех саморезов, кроме самосверлящих, в том числе для винтов с острым концом.Если отверстие слишком велико, винт будет ослаблен, отверстие может отслоиться во время сборки (вы не можете правильно затянуть винт) или винт может вылететь из-за натяжения. Если отверстие слишком маленькое, потребуется более высокая движущая сила, что может привести к поломке винта или к растрескиванию или расколу материала. Следовательно, важно всегда сверлить или пробивать отверстие правильного размера.

Винты для формирования резьбы имеют крупную резьбу и предназначены для использования в тонких пластичных материалах; требуется отверстие подходящего размера.По мере установки крепежа отверстие увеличивается за счет простого выталкивания материала наружу. Следовательно, заусенцы - обычное дело. Типы A и AB, которые имеют стандартное острие, и тип затупления B, являются обычными винтами для листового металла; Типы A и AB обычно считаются взаимозаменяемыми. Размеры обычно варьируются от # 2 до 3/8.

Если металл толще и тверже, используются винты для нарезания резьбы. Режущие канавки на концах этих винтов действуют как метчик, создавая резьбу сопряжения в материале по мере их установки.Как и для метчиков, требуется отверстие правильного размера. И, как и метчики, создаются чипы. При установке в глухом отверстии (отверстие не проходит сквозь материал) стружка будет собираться на дне отверстия, поэтому убедитесь, что его глубина достаточна. Если винт вставить в сквозное отверстие, стружка будет оседать на выходной стороне. Будьте осторожны, чтобы металлическая стружка не создавала коротких замыканий, не загрязняла смазочные материалы и не препятствовала механической работе. Тип F - очень популярный винт для нарезания резьбы.Поскольку эти винты по сути являются крепежными винтами, их резьба расположена ближе друг к другу, чем винты для листового металла. После того, как отверстие будет нарезано резьбонарезным винтом, его можно заменить крепежным винтом того же размера (диаметр и количество витков резьбы на дюйм). Обычны размеры от 4-40 до 3 / 8-16.

Самосверлящие шурупы, также называемые Teks®, имеют наконечник, напоминающий сверло, и часто имеют разнесенную резьбу, как у шурупов для листового металла. Эти шурупы просверливают, нарезают и затягивают за одну операцию, экономящую время.Не используйте саморезы в глухих отверстиях (отверстиях, которые не проходят сквозь материал). Кроме того, острие сверла должно полностью просверлить материал до того, как первая резьба начнет врезаться в материал. Это обеспечивает правильное крепление, поскольку материал будет полностью зацеплен нитками. Образуются сверлильные стружки, влияющие на электрическое и механическое оборудование. Доступны четыре разных стиля точек - №2, №3, №4 и №5. Вообще говоря, точка №2 используется для материалов легкой толщины, точка №3 - для материалов средней толщины, а точки №4 и №5 - для материалов большой толщины.

Металлические приводные винты

типа U имеют разнесенную спиральную резьбу и затупление. Эти винты вдавливаются в материал под давлением. Приводные винты считаются постоянными, тогда как другие саморезы можно легко удалить.

Если вы работаете с материалами с низкой плотностью, такими как пластик, ДСП, Masonite® и дерево, подумайте об использовании крепежа с резьбой High-Low. «Высокая» нить довольно острая, в то время как «низкая» нить более обычна и составляет примерно 1/2 высоты «высокой» нити.Эти винты проще в установке (требуется меньший крутящий момент), уменьшается зачистка резьбы, увеличивается сила выдергивания и уменьшается вероятность раскола или растрескивания материала.

Еще одна очень распространенная последняя конструкция - шурупы для гипсокартона. Доступный в вариантах с острым концом и самосверлящем, острие используется с деревянными и легкими стальными шпильками, а самосверлящий стиль разработан для толстых стальных шпилек. Уникальная головка стекляруса самозакрывается, сопротивляется разрыву поверхности гипсокартона и, как утверждается, не повреждает гипсовую сердцевину.

Самосверлящие и самонарезающие винты | Разница, Allfasteners

Вечный вопрос ...
Для таких широко используемых крепежей одинаково часто встречается путаница в характеристиках и применении как саморезов, так и саморезов. А между двумя винтами часто путают разговорный язык, при этом название одного используется для другого.

Итак, давайте установим рекорд.Вот различия между двумя застежками. Подводя итог:

Саморез - винт для крепления более тонких металлических листов и других подложек, который нарезает собственную резьбу, но обычно требует предварительного просверливания или пробивки отверстия.

Self-Drilling - винт, который может самостоятельно просверливать металлические материалы различной толщины без предварительного сверления.

Оба - идеально подходят для крепления двух материалов - стали к стали или стали к дереву - когда требуется лучшее удержание по сравнению с гайками и болтами.

Чтобы уточнить, вот более тонкие факты:

Саморез

  • Создает собственную резьбу при точении, поэтому для нее не требуется соответствующая внутренняя резьба, как в гайке из набора гаек / болтов или крепежных винтах.
  • Может также использоваться для обработки дерева и более мягких поверхностей, например, некоторых пластмасс.
  • Этот винт имеет острие типа AB.
  • Чтобы запомнить, когда вы его видите, у этого винта есть острие «как у карандаша».
  • Наиболее распространенное использование -

- Крепление из тонкого листового металла в 1 и 2 слоя

- Крепление алюминиевых профилей между собой и в резьбовые канавки.

- Ввинчивание в пластиковые корпуса.

- Крепление металлических скоб к фанере и дереву.

Самосверлящий

  • Острием «как у сверла» эти винты создают собственное отверстие, и - свою резьбу за одно действие.Вероятно, здесь и возникает путаница с саморезами - оба типа винтов технически самонарезающие в том, что касается функции их резьбы, но огромная разница заключается в функции их наконечников.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
