Технология монтажа вентилируемых фасадов из керамогранита

Главная » Отделка

Отделка

Автор На чтение 6 мин Просмотров 608 Опубликовано 29.09.2021

Вентилируемые фасады еще не так давно популярностью не особо пользовались, как и ко всему новому к ним испытывали некоторое недоверие. Но отличные эксплуатационные характеристики, высочайшее качество обшивки, защита фасада и стильный внешний вид изменили мнение покупателей. Сегодня вентилируемые системы для зданий активно внедряются не только в частном домостроении, но и многоэтажном.

Вентилируемый фасад из керамогранита обладает высокими эксплуатационными характеристиками и придает стильный внешний вид зданию.

Вентфасады отличаются большим многообразием, но специалисты советуют отдавать предпочтение натуральным материалам или плитам с камнем. Керамогранитные плиты представляют собой облицовку, которая крепится на специальные профили, при этом между плоскостью обшивки и стеной дома остается специальная воздушная прослойка, эффективно выводящая влагу. Монтаж вентилируемого фасада из керамогранита не отличается большими сложностями, хотя и требует соблюдения некоторых правил установки.

Содержание

1. Достоинства керамогранита
2. Элементы конструкции
3. Технология монтажа керамогранитного фасада
4. Варианты крепежа

Достоинства керамогранита

Керамогранит обладает многочисленными преимуществами, которые выделяют его среди прочих фасадных систем:

1. Вентилируемые фасады успешно отводят влагу и поддерживают вентиляцию помещений, обладают теплосберегающими, звукоизоляционными характеристиками.

   Внешний вид такой облицовки красив, он отличается изяществом и солидностью, придает зданию респектабельности, черты монументальности.

2. Обеспечивает отличную защиту от влаги, в холодный сезон предотвращает промерзание. Плиты защищают стены от распространения плесени и грибка.
3. Теплоизоляционные свойства керамогранитных плит высокие, теплоизоляция получается высочайшего качества, а теплопотери сводятся к минимуму.
4. Использование комбинированной конструкции позволяет защитить дом от шума, уровень звукоизоляции такого фасада отличный.
5. Фасад получается пожароустойчивый, так как плиты не дают пламени распространиться масштабно.
6. Стены можно выровнять. Керамогранит отлично подходит для реконструкции и ремонта ветхих зданий.
7. Монтаж предельно простой, выполняется в кратчайшие сроки, при этом мокрые процессы не используются.
8. Сроки эксплуатации продолжительные, уход за плитами простой.

Элементы конструкции

Фасад из керамогранита включает в себя такие элементы:

1. Конструкция вентилируемого фасада.

   Несущая стена дома в качестве основы, которая является опорой для каркаса. Чтобы фасад из керамогранита был привлекательным и надежным, необходимо перед началом работ обеспечить выравнивание поверхности, убрать отклонения по вертикали, обеспечить укрепление поверхности.

2. Каркасная система, которая обеспечивает крепеж плит. Во время монтажа надо следить, чтобы оставался вентиляционный воздушный зазор между стеной и будущими плитами.
3. Кронштейны, которые служат для крепежа плит. В местах соединения необходимо применять специальные прокладки, чтобы исключить возникновение мостиков холода.
4. Фахверк — специальные несущие профиля из металла. Они могут быть вертикальными, горизонтальными, комбинированными — все зависит от технологии крепежа.
5. Элементы крепежа, к которым относятся уголки, вставки и прочие доборные изделия, которые предлагаются производителями панелей.
6. Монтаж фасадов из керамогранита предполагает использование теплоизоляционного материала. Этот слой обычно выполняется из минеральной ваты, он обеспечивает правильный теплообмен, исключает потери тепла. Существенно улучшаются звукоизоляционные свойства стен дома, а это важно не только для загородных домов, но и для городских квартир.
7. Плитка из гранита. Именно она является основным элементом, который и придает всему фасаду привлекательность, солидность, изящество. Прочность, устойчивость к атмосферным осадкам, различным воздействиям такой плитки высокая.
8. Еще одним важным элементом системы является воздушная прослойка. Именно она отвечает за уникальные свойства, которыми отличается вентилируемый фасад. Воздушная прослойка позволяет выводить конденсат, который испаряется быстро. Керамические плиты с таким зазором улучшают утепление, снижают теплопотери до минимума.

Технология монтажа керамогранитного фасада

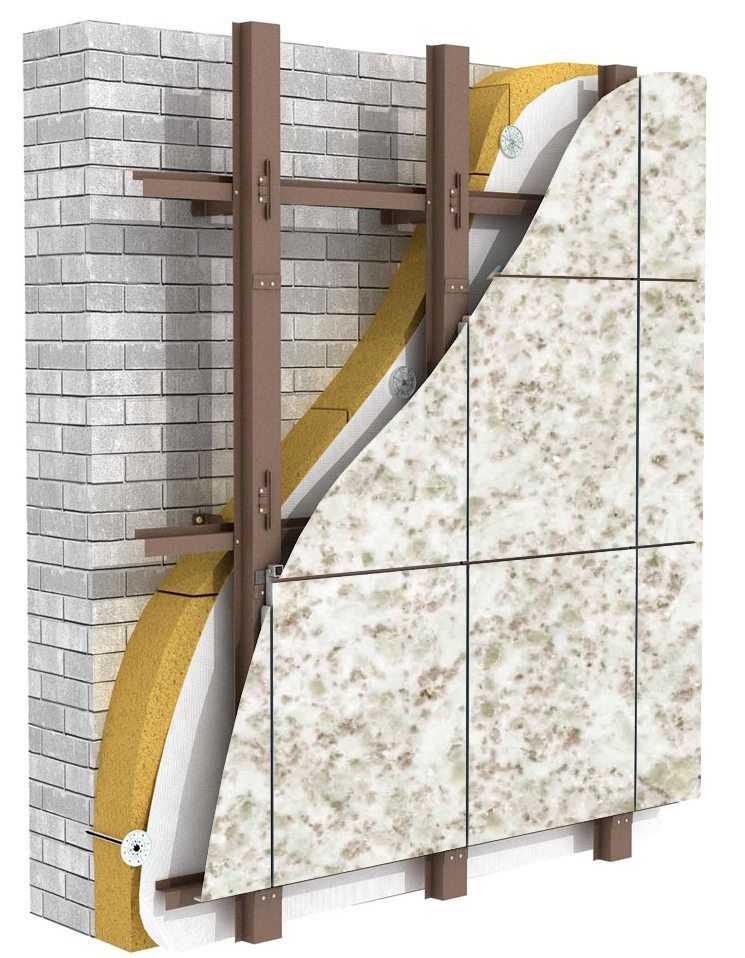

Конструкция вентилируемого фасада на вертикальных направляющих.

Особенностью монтажа вентилируемого фасада из керамогранита является то, что можно применять комбинированный метод. Это обеспечивает наибольшую надежность и долговечность, сами работы получаются довольно простыми, много времени на них тратить не следует. Метод комбинированного в процессе монтажа заключается в том, что для фиксации плит могут быть использованы разные способы крепления. Это обеспечивает возможность правильного распределения нагрузок на сжатия, растяжение, изгиб. Керамогранитные плиты обладают большим весом, поэтому выполнение этого условия необходимо. Сегодня специалисты рекомендуют применять 2 варианта такого комбинированного монтажа:

1. Первыми фиксируются к поверхности горизонтальные направляющие, к ним будут крепиться вертикальные. Именно на последние профили и будут монтироваться плиты. Такой метод позволяет перераспределить все нагрузки, оказываемые на каркас и стену, воздушный поток уже не имеет никаких препятствий для прохождения по вертикали. Но подобная технология имеет и значительные недостатки, к которым относится высокая стоимость. Данный метод трудоемок, он требует большого расхода металлического профиля. Сегодня на территории России им пользуются редко, несмотря на преимущества.
2. Второй метод заключается в том, что первыми крепятся вертикальные направляющие каркаса, а уже потом только горизонтальные. Подобная технология дает возможность выдерживать большой вес облицовки, который распределяется таким образом, чтобы не оказывать негативного влияния на стены фасада. Горизонтальные направляющие фиксируются при помощи двух пропилов к различным профилям. Такой простой метод позволяет значительно уменьшить нагрузку и скрыть крепеж, облицовка получится более привлекательной.

Варианты крепежа

Технология монтажа может различаться в зависимости от того, какой способ крепежа будет использован:

• монтаж с видимым швом;
• укладка без швов.

Простым и дешевым вариантом является монтаж с видимым швом. Применяются для крепежа шурупы, заклепки, специальные кляммеры или саморезы. Сама облицовка фиксируется на профиль Т-образной формы за счет силиконовых уплотнителей или губчатых прокладок. После монтажа Т-образный профиль необходимо замаскировать, чтобы внешняя часть получилась более аккуратной и красивой. Его надо окрасить порошковой краски в тон керамогранитной плитке.

Укладка без швов тоже пользуется спросом. Такой скрытый вариант крепления применяется, когда используется облицовка с большим весом. Плиты до укладки требуется обработать, но это приводит к удорожанию фасадной системы. Сегодня технология укладки таким скрытым способом предполагает использование 4 методов. Механический метод заключается в том, что по тыльной части плиты надо просверлить отверстие для дюбеля. Все кронштейны крепят специальными антикоррозионными защелками и болтами. Количество точек крепежа составляет 4, обычно производители поставляют материал уже с такими отверстиями. Комбинированный метод заключается в том, что дополнительно к механическому креплению используется клеевое соединение. Дюбели монтируются только в 2 точках, клей обеспечивает отличный дополнительный крепеж.

Клеевой метод для вентилируемых фасадов используется только с вертикальными профилями, горизонтальные элементы для обрешетки не нужны.

Применять его можно для плит небольшого размера, которые крепятся только до определенной высоты (это важно для многоэтажных городских домов). Время монтажа сильно сокращается, как и стоимость. Но есть и определенные минусы. Для больших плит этот метод использовать нельзя, а для ремонта или осмотра требуется снятие плиты, которая больше не может быть использована. Для такого способа лучше всего использовать плиты с размерами 60*60 см. Может применяться и способ монтажа вентилируемых фасадов на штифты. Отверстия для такого типа крепежа просверливаются в горизонтальных торцевых частях. Применяются специальные регулируемые кронштейны, которые позволяют выполнить надежное крепление плиты. Этот метод привлекательный, выполняется легко, не требует дополнительных финансовых затрат. Профили не используются, а это еще один пункт экономии.

Керамогранитные плиты для вентилируемых фасадов отличаются прочностью, высочайшим качеством и солидным внешним видом. Особые свойства таких фасадов позволяют максимально защитить дом от негативных условий внешней среды, укрепить его, сделать более теплым. Сам монтаж может выполняться с применением разных технологий, есть возможность выбрать наиболее подходящую.
