Расположение видов (проекций) на чертежах (по ГОСТ 3453-46)

1. При построении проекций предполагают, что предмет расположен между глазом наблюдателя и соответственной плоскостью проекций (фиг. 115).
2. На чертеже проекции имеют следующие названия: “Главный вид”, “Вид сверху”, “Вид слева”, “Вид справа”, “Вид снизу”, “Вид сзади” (фиг. 116).

Примечание. По аналогии с названиями “Вид сверху”, “Вид сзади” и т. д., для главного вида может быть применено название “Вид спереди”.

3. Главным видом называется проекция на фасадную плоскость проекций. Изображаемый на чертеже предмет должен быть расположен

относительно фасадной плоскости так, чтобы главный вид давал возможно более ясное представление о форме предмета и его размерах или обеспечивал наилучшее использование поля чертежа.

Такие изделия, как самолёт, автомобиль, паровоз и т. д. следует на главном виде изображать расположенными по условному направлению движения справа налево.

4. Главный вид служит для данного чертежа основным видом; остальные виды нормально должны быть расположены, как показано на фиг. 116, а именно:

а) вид сверху—под главным видом;

б) слева—справа от главного вида;

в) справа—слева от главного вида;

г) снизу—над главным видом.

5. Наименования видов, кроме вида сзади, при расположении их по правилам п. 4 на чертежах не должны надписываться. Вид сзади необходимо во всех случаях снабжать соответствующей надписью или указанием на направление проектирования.

6. Допускаются отступления от указанных в п. 4 правил расположения видов:

а) при выполнении частичных видов;

б) при размещении какого-либо вида вне проекционной связи с другими видами;

в) при соединении половин противоположных видов по оси симметрии (например, половина вида сверху соединяется с половиной вида снизу или половина вида слева соединяется с половиной вида справа).

7. Примеры допускаемых отступлений при расположении частичных видов даны на фиг. 117 и 118. Если частичный вид расположен вне непосредственной проекционной связи с основным видом или отделён от последнего другими изображениями, то указание стрелкой и надписью (фиг. 117: „Вид по стрелке А”) обязательно. Подобное указание может быть применено в том случае, если частичный вид расположен в непосредственной проекционной связи с основным видом.

8. При расположении какого-либо из видов на одном и том же листе с другими видами данного предмета, но вне проекционной связи с ними,

необходимо либо указать название этого вида (например: „Вид снизу”), либо сделать соответственное указание стрелкой и надписью (например: „Вид по стрелке А”, или сокращённо: „Вид по А”, „Вид по В” и т. д).

Стрелки для указания изображаемой стороны предмета всегда должны сопровождаться буквенными обозначениями.

Если вид расположен на отдельном листе, то необходимо надписать название этого вида.

9. При соединении половин противоположных видов по оси симметрии должно быть надписано название не только того вида, который расположен не на месте, но, в отступление от п. 5, и название нормально расположенного вида.

10. Допускается при изображении предметов, проектирующихся в форме симметричной фигуры, вычерчивать взамен целого вида несколько более его половины (фиг. 118).

11. Количество видов для изображения данного предмета должно быть наименьшим и в то же время достаточным для получения исчерпывающего о нём представления.

«Построение трех видов детали по наглядному изображению».

Сабақ / Урок № 25-26.

Тақырып / Тема: Расположение видов на чертеже. Графическая работа №5. Тема: «Построение трех видов детали по наглядному изображению».

Мақсаты / Цель: объяснить понятие “проецирование”, познакомить с его видами,

Оқу құралдары / Средства обучения: плакаты с изображениями примеров проецирования, объемная модель или деталь.

Сабақ түрi / Тип урока: проверка знаний и умений

Сабақ барысы / Ход урока

1. Организационный момент.

Приветствие, проверка готовности к уроку.

2. Подготовка к изучению нового материала.

1. 1. 1. Каким методом проецирования мы пользуемся на уроке?
    2. Какая проекция является прямоугольной?
    3. Перечислите плоскости проекции.
    4. Какими буквами они обозначаются?

3. Объяснение нового материала.

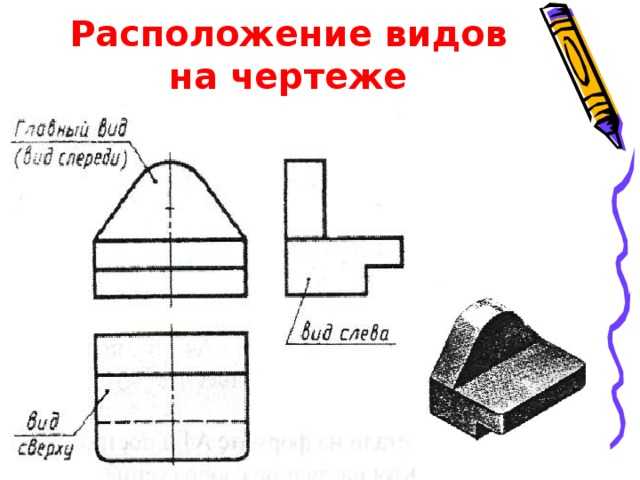

Расположение видов на чертеже

Согласно действующему на сегодняшний день стандарту, различают три вида: основной, местный и дополнительный.

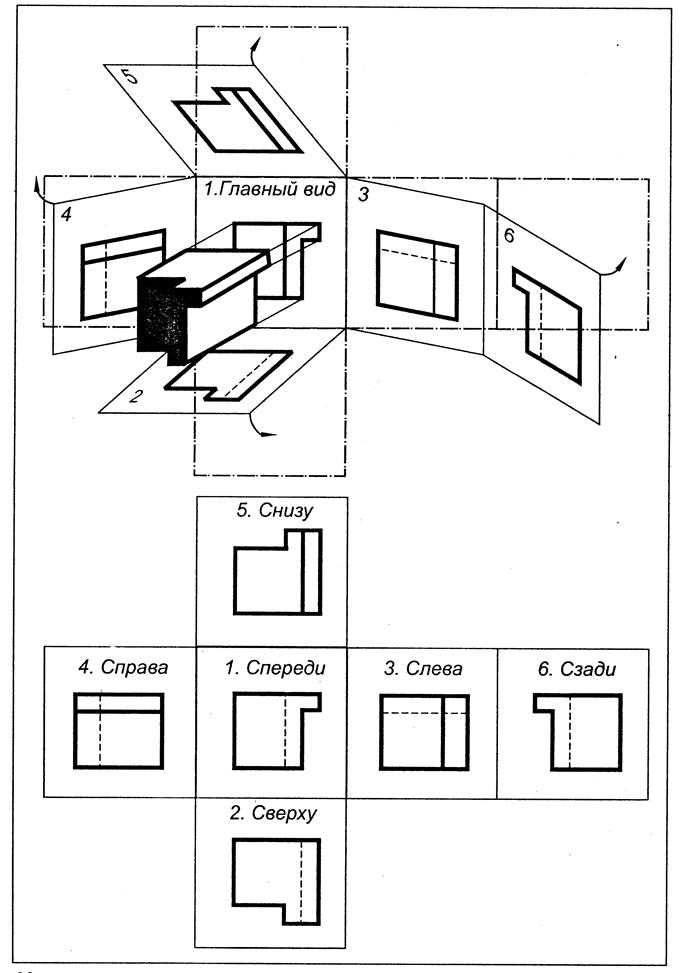

Руководствуясь ГОСТ 2.305 – 68, виды, которые получаются на всех основных проекциях плоскостей, имеют следующие названия:

Главный вид (вид спереди). Он находится на том месте, где располагается

фронтальная проекция

Вид сверху. Находится под главным видом, то есть на том месте, где располагается горизонтальная проекция

Вид слева. Размещается справа от главного вида, на том месте, где располагается профильная проекция

Вид справа. Находится с левой стороны главного вида

Вид снизу. Размещается над главным видом

Вид сзади. Находится с правой стороны от вида слева

Запись в тетрадь:

Известно, что фронтальная, горизонтальная и профильная проекции являются изображениями проекционного чертежа. Видами принято именовать те изображения на машиностроительных чертежах, которые представляют собой проекции внешних видимых поверхностей предметов. Можно также сказать, что под видами подразумеваются видимые части поверхностей предметов, обращенные к наблюдателю и показанные на чертежах. Изображение отдельного участка поверхности предмета, которое образовано с помощью проецирования его на одну из основных проекционных плоскостей называется

местным видом.

В тех случаях, когда изображение, какой либо части детали на чертеже невозможно нанести таким образом, чтобы не исказить его форму и размеры, применяют дополнительные виды. Их получают при помощи проецирования на плоскости, которые не являются параллельными относительно основным плоскостям проекций.

Согласно действующему на сегодняшний день стандарту, различают три вида: основной, местный и дополнительный.

4. Понимание нового материала.

Дайте определение вида.
Как располагаются виды на чертеже?
Какой вид называется главным и почему?
Какой вид называется местным? С какой целью он используется? Что дает применение местного вида?

Закрепление.

Задание. Учитель демонстрирует макет объемной детали. Общая геометрическая форма изображенного предмета — куб. Сверху он имеет вырез, называемый пазом. Определить количества видов на чертеже. Построить в тетради и нанести размеры.

Графическая работа №5. Тема «Построение трех видов детали по наглядному изображению».

Задание1. Построить три вида детали и нанести размеры. Формат А3.(пять)

Задание 2. По двум видам построить третий вид и нанести размеры. Формат А3. (четыре).

Итог урока. Провести анализ работ студентов на уроке. Выставление оценок в журнал.
Домашнее задание: Подготовить презентацию или видео ролик по данной теме «Построение трёх видов по наглядному изображению»

Просмотр содержимого документа
«Расположение видов на чертеже.

Графическая работа №5. Тема: «Построение трех видов детали по наглядному изображению».»

Сабақ / Урок № 25-26.

Мақсаты / Цель: объяснить понятие “проецирование”, познакомить с его видами,

Сабақ түрi / Тип урока: проверка знаний и умений

Сабақ барысы / Ход урока

1. Организационный момент.

Приветствие, проверка готовности к уроку.

2. Подготовка к изучению нового материала.

Каким методом проецирования мы пользуемся на уроке?
Какая проекция является прямоугольной?
Перечислите плоскости проекции.
Какими буквами они обозначаются?

3. Объяснение нового материала.

Расположение видов на чертеже

Согласно действующему на сегодняшний день стандарту, различают три вида: основной, местный и дополнительный.

Главный вид (вид спереди). Он находится на том месте, где располагается фронтальная проекция

Вид сверху. Находится под главным видом, то есть на том месте, где располагается горизонтальная проекция

Вид слева. Размещается справа от главного вида, на том месте, где располагается профильная проекция

Вид справа. Находится с левой стороны главного вида

Вид снизу. Размещается над главным видом

Вид сзади. Находится с правой стороны от вида слева

Запись в тетрадь:

Согласно действующему на сегодняшний день стандарту, различают три вида: основной, местный и дополнительный.

4. Понимание нового материала.

Дайте определение вида.
Как располагаются виды на чертеже?
Какой вид называется главным и почему?
Какой вид называется местным? С какой целью он используется? Что дает применение местного вида?

Закрепление.

Графическая работа №5. Тема «Построение трех видов детали по наглядному изображению».

Задание1. Построить три вида детали и нанести размеры. Формат А3.(пять)

Задание 2. По двум видам построить третий вид и нанести размеры. Формат А3. (четыре).

Итог урока. Провести анализ работ студентов на уроке. Выставление оценок в журнал.
Домашнее задание: Подготовить презентацию или видео ролик по данной теме «Построение трёх видов по наглядному изображению»

проекций и просмотров | Инженерное проектирование

Трехмерный объект может быть представлен в одной плоскости, например, на листе бумаги, с использованием проекционных линий и плоскостей. Вся теория проекций основана на двух переменных: линия взгляда t (проекционные линии) и плоскость проекции .

Линия прямой видимости (LOS) — это воображаемая линия между глазом наблюдателя и объектом. Плоскость проекции (то есть плоскость изображения или изображения) — это воображаемая плоская плоскость, на которую проецируется изображение. Проекция создается путем соединения точек, в которых линии взгляда пересекают плоскость проекции. В результате 3D-объект преобразуется в 2D-вид.

Если расстояние от наблюдателя до объекта бесконечно, то линии проекции предполагаются параллельными, а проекция называется параллельной проекцией. Параллельная проекция орфографическая , если плоскость проекции расположена между наблюдателем и объектом, и эта плоскость перпендикулярна параллельным лучам зрения.

Технику параллельного проецирования можно использовать для создания как многоракурсных, так и графических (изометрических и наклонных) видов.

В многоракурсной ортогональной проекции (подробности см. ниже) поверхность объекта и плоскость проекции параллельны, и вы видите только два измерения.
В изометрическом виде (орфографическом) поверхность больше не параллельна плоскости проекции, а последняя перпендикулярна лучам зрения, при этом видны три измерения.
В косой проекции (неортогональной) поверхность объекта и плоскость проекции также параллельны, но линии визирования не перпендикулярны плоскости проекции, и вы снова можете видеть три измерения.

Если расстояние от наблюдателя до объекта конечно, то линии проекции не параллельны (поскольку все линии взгляда начинаются в одной точке), и рисунок классифицируется как перспективная проекция . В перспективе поверхность объекта и плоскость проекции также могут быть параллельны.

Мультивидовая проекция

Изменяя положение объекта относительно линии взгляда, вы можете создавать разные виды одного и того же объекта. Рисование более чем одной грани объекта путем поворота объекта относительно линии взгляда помогает понять трехмерную форму. Имея несколько видов на одном чертеже, вы используете концепцию многоракурсная проекция , основанная на методе ортогональной (параллельной) проекции, где

плоскость проекции располагается между наблюдателем и объектом,

плоскость проекции перпендикулярна параллельным лучам зрения, а

объект ориентирован так, что показаны только два его измерения.

Основные принципы создания многоракурсных проекций

Плоскость проекции можно ориентировать для получения бесконечного числа видов объекта. Однако наиболее распространенными видами являются шесть взаимно перпендикулярных видов, которые создаются шестью взаимно перпендикулярными плоскостями проекции:

Вид спереди — тот, который показывает большинство функций или характеристик.
Вид слева — показывает, что становится левой стороной объекта после установления положения вида спереди.
Вид справа — показывает, что становится правой стороной объекта после установления положения вида спереди.
Вид сверху — показывает, что становится верхней частью объекта после определения положения вида спереди.
Вид снизу — показывает, что становится нижней частью объекта после установки положения вида спереди.
Вид сзади — показывает, что становится задней частью объекта после установки положения вида спереди.

В качестве основного вида (вида спереди) обычно выбирают наиболее информативный (наглядный) вид изображаемого объекта. Это вид A , связанный с соответствующим направлением обзора A , и он обычно показывает объект в рабочем, производственном или монтажном положении.

Виды на чертежах и соответствующие направления взгляда

Положения других видов относительно главного вида на чертеже зависят от метода проецирования.

Количество видов и разделов должно быть ограничено до минимума, необходимого для полного представления объекта без двусмысленности.

Следует избегать ненужного повторения деталей.

Обычное размещение видов

Как правило, трех видов объекта достаточно, однако чертеж должен содержать столько видов, сколько необходимо для иллюстрации детали, обычно под прямым углом друг к другу.

Фронтальная плоскость проекции

В многовидовой проекции объект просматривается перпендикулярно основным граням, так что в каждом виде отображается только одна грань объекта. Фронтальная плоскость проекции — это плоскость, на которую проецируется вид спереди многовидового чертежа.

В виде спереди вы можете видеть высоту и ширину объекта, но вы не можете видеть его глубину .

Горизонтальная плоскость проекции

Вид сверху проецируется на горизонтальную плоскость проекции , которая является плоскостью, подвешенной над верхней частью объекта и параллельной ей.

Вид сверху объекта показывает размеры ширины и глубины .

Профильная плоскость проекции

На многовидовых чертежах вид справа является стандартным видом сбоку. Вид справа проецируется на правая плоскость профиля проекции, которая представляет собой плоскость, параллельную правой стороне объекта. Однако вы также можете использовать вид слева, если он более нагляден и информативен. Более того, при необходимости вы можете включить оба вида сбоку в один чертеж.

Вид сбоку объекта показывает размеры глубины и высоты .

Трехракурсный многоракурсный чертеж является стандартом, используемым в технике и технологии, потому что часто другие три общих вида являются зеркальными отображениями и не добавляют знаний об объекте.

Стандартные виды, используемые в чертеже с тремя видами , это

верх,
спереди и
видов справа,

расположены, как показано на рисунке:

Размер ширины является общим для видов спереди и сверху. Размер высоты является общим для видов спереди и сбоку. Размер глубины является общим для видов сверху и сбоку.

Для простых деталей часто бывает достаточно одного или двух видовых чертежей. На чертежах с одним видом третий размер может быть выражен примечанием или описательными словами, символами или аббревиатурами, такими как Ø, HEX и т. д.

Квадратные участки могут быть обозначены светлыми пересекающимися диагональными линиями, как показано выше, что применимо независимо от того, параллельна ли поверхность плоскости чертежа или наклонена.

Другой пример чертежа с одним видом:

Дополнительные виды могут быть добавлены, если они улучшают визуализацию.

Виды также следует выбирать таким образом, чтобы по возможности избегать скрытых характерных линий. Это означает, что должен быть показан наиболее описательный вид .

Кроме того, необходимо выбрать минимальное количество просмотров, необходимое для полного описания объекта. Удалите виды, которые являются зеркальным отображением других видов.

Почему техника многоракурсных чертежей так важна?

Чтобы произвести новый продукт, необходимо знать его истинные размеры, а истинные размеры не представлены должным образом на большинстве графических чертежей. Например, фотография представляет собой живописное перспективное изображение. Однако, как видите, t изображение искажает истинные расстояния, а последние необходимы для производства и строительства , и в данном примере речь идет о ширине дороги, а не о столбе!

В машиностроении перспективные проекции искажают измерения.

Как видите, два измерения ширины на виде спереди блока кажутся разными по длине в перспективной проекции. Другими словами, равные расстояния не кажутся равными на чертеже в перспективе.

Таким образом, поскольку проектирование и технология зависят от точного описания размера и формы для проектирования, наилучшим подходом является использование метода параллельного проецирования (ортогональное проецирование) для создания чертежей с несколькими видами, где каждый вид показывает только два из трех измерений. (ширина высота Глубина).

Подводя итог :

Преимущество многоракурсных чертежей по сравнению с графическими чертежами заключается в том, что многоракурсные чертежи показывают истинный размер и форма различных особенностей объекта, тогда как изображения искажают истинные размеры, которые имеют решающее значение в производстве и строительстве.

1

^st & 3 ^rd Уголки (стеклянная коробка)
Что именно разместить на правом боковом выступе?
Это то, что мы можем видеть с левой стороны или с правой стороны объекта?
Ответить на эти вопросы можно двумя способами, основанными на двух разных принципах
Проекция под первым углом
Проекция под третьим углом .
Третий угол используется в Канаде и США. Первый угол используется в Европе.
В ортогональной проекции третьего угла можно предположить, что объект заключен в стеклянную коробку.
Каждый вид представляет то, что видно, если смотреть перпендикулярно на каждую сторону коробки.
Результирующие представления идентифицируются по именам, как показано.
Виды спереди, сзади и сбоку иногда называют eleva ts , например, вид спереди. Вид сверху можно назвать планом .
При желании вид сзади может быть показан в обоих направлениях – в крайнем левом или крайнем правом углу. Когда нецелесообразно показывать вид сзади в крайнем левом или правом углу из-за длины детали, особенно с панелями и монтажными пластинами, вид сзади не следует проецировать вверх или вниз, так как это приведет к тому, что он будет показан вверх ногами. вниз.
Вместо этого он должен быть нарисован так, как если бы он был спроецирован вбок, но расположен в каком-то другом положении, и должен быть четко помечен как ЗАДНИЙ ВИД УДАЛЕН.
В орфографических проекциях первого угла объект считается перевернутым на любую сторону, так что правая сторона объекта отрисована слева от фасада:
Обязательно указывать метод многоракурсной проекции путем включения соответствующего проекционного символа ISO (Международная организация по стандартизации) – усеченный конус :
Этот символ следует поместить в нижний правый угол чертежа в основной надписи или рядом с ней.
Аксонометрическая проекция
Это одна из проекций графических чертежей, которые используются в иллюстративных целях, в качестве учебных пособий, чертежей установки и обслуживания, проектных эскизов и т.п.
Греческое слово аксон означает ось и метрика означает измерять. Аксонометрическая проекция — это метод параллельного проецирования, используемый для создания графического рисунка объекта путем вращения объекта на оси относительно плоскости проекции .
Аксонометрические проекции, такие как изометрическая , диметрическая и триметрическая проекции являются ортогональными, в том смысле, что все линии проекций параллельны, но угол обзора выбран таким образом, чтобы три грани прямоугольного объекта были показаны в одном представлении.
Аксонометрические чертежи классифицируются по углам между линиями, составляющими аксонометрических осей . Аксонометрические оси — это оси, которые встречаются и образуют угол объекта, ближайший к наблюдателю.
Когда все три угла не равны, рисунок классифицируется как триметрический . Когда два из трех углов равны, рисунок классифицируется как диметрический . Когда все три угла равны, рисунок классифицируется как 9.0009 изометрический .
Хотя существует бесконечное количество положений, которые можно использовать для создания такого рисунка, используются лишь немногие из них.
Увеличенный
Деталь
Для устранения скученности деталей или размеров можно использовать увеличенный удаленный вид.

Увеличенный вид должен быть ориентирован так же, как и основной вид,
должен быть показан масштаб увеличения, а
оба вида должны быть обозначены одним из способов, показанных на рисунках, – линией выноски или линией окружности. Окружность, охватывающая область на основном виде, должна быть нарисована тонкой линией.
Первый и третий углы — ортогональные виды
Ортографические виды позволяют нам представлять 3D-объект в 2D на чертеже. Ортографические виды могут показать нам объект, рассматриваемый с каждого направления. Расположение видов на чертеже зависит от того, используется ли угловая проекция 3 ^rd или 1 ^st. Вы можете сказать, какая угловая проекция используется символом, показанным на чертеже.

Проекция под третьим углом
Проекцию под третьим углом можно визуализировать, «развернув коробку», как если бы сам объект разворачивался, чтобы показать виды с каждой стороны. На рис. 1 показаны виды куба, представленные проекцией под третьим углом.
Рис. 1. Виды в проекции под третьим углом
Виды в проекции под третьим углом интуитивно понятны, так как они позволяют вам смотреть на объект с соответствующей стороны. Вид спереди всегда отображается в центре. Вид объекта справа показан справа от вида спереди, вид объекта слева показан слева от вида спереди, а виды сверху и снизу показаны выше и ниже вида спереди , соответственно. Если бы нам нужно было показать вид сзади, вид сзади был бы размещен под видом снизу.
Краткая заметка о представлении символа для третьего угла. На самом деле существует четыре способа представления проекции под третьим углом на отпечатке, и все они приемлемы (рис. 2). Главный вывод здесь заключается в том, что не имеет значения, находится ли «боковой» вид «конуса» справа или слева . Для проекции под третьим углом «заостренный» конец бокового вида конуса в символе всегда указывает вперед/на «круг», как показано на Рисунке 2 ниже. Все четыре варианта вполне приемлемы для третьего угла:
Рис. 2. Допустимые представления проекции под третьим углом Символ
Проекция под первым углом
Представления под первым углом менее интуитивно понятны. Их можно визуализировать, «опрокинув коробку». На рис. 2 показаны виды куба, представленные проекцией первого угла.
Рис. 3. Виды в проекции под первым углом
Вид спереди показан в центре, как и в проекции под третьим углом. Чтобы разместить вид на правую сторону, вы должны наклонить коробку так, чтобы правая сторона была обращена к вам. Для этого коробку нужно наклонить влево. Это приводит к тому, что вид справа на объект располагается слева от вида спереди. Повернув коробку лицевой стороной к себе еще раз, наклоните коробку вправо, и левая сторона будет обращена к вам. Таким образом, вид слева будет расположен справа от вида спереди. Этот же метод используется для просмотра сверху и снизу. Повернув перед собой объект, наклоните куб вниз. Теперь у вас есть верхняя сторона, обращенная к вам, при этом вид сверху расположен под видом спереди на чертеже. Если наклонить вид спереди вверх, вид снизу объекта будет обращен к вам, а вид снизу расположен над видом спереди.
Снова часто возникает путаница в представлении символов для проекта First Angle. Существует четыре способа представления проекции первого угла на отпечатке (рис. 4), и все они приемлемы. Главный вывод здесь заключается в том, что не имеет значения, находится ли «боковой» вид «конуса» справа или слева . Для первого угла «заостренный» конец бокового вида конуса в символе всегда направлен в сторону от передней части/«круга», как показано на рис. 4 ниже. Все четыре из них вполне приемлемы для Первого Угла.
Рисунок 4: Допустимые представления символа проекции первого угла
Третий угол и ортогональные виды первого угла
Как видно из рисунков 1 и 2, ортогональные виды первого и третьего угла противоположны в том месте, где расположена проекция каждой стороны вид расположен на чертеже. Если человек не знает, какая угловая проекция используется на чертеже, это может привести к путанице. Важно не забывать искать символ проекции и понимать, относится ли символ к третьему или первому виду проекции.
Чтобы помочь вам вспомнить, какой символ к какому виду относится, давайте посмотрим на символ для каждого из них. Символ третьего угла показан в верхнем левом углу Рисунка 1. Символ первого угла показан в левом верхнем углу Рисунка 2.
Каждый символ представляет виды конуса с этого углового вида. Символы третьего и первого угла показывают круговой вид конуса сверху и вид конуса справа. Разница в символах заключается в том, где находится правый вид конуса.
Символ третьего угла показан на рис. 1. Он представлен круговым видом конуса сверху с правым видом конуса справа от него. На виде справа узкий конец конуса направлен в сторону вида сверху.
Символ первого угла, показанный на рис. 2, представляет собой круговой вид конуса сверху с правым видом конуса слева от него.
