Фасады жилых домов сделаны не только для того, чтобы здание выглядело привлекательно. В большинстве случаев это мероприятие предназначено для защиты стенового материала от внешних воздействий. Стены могут быстро разрушаться под воздействием снега, дождя и ветра, и многие домовладельцы выбирают облицовку, защиту стен и изоляцию.

Декоративный камень можно использовать как в интерьере, так и в качестве диверсифицируемого фасада элемента. Этот материал отлично подходит как для современных, так и для классических аранжировок.

Укладка камня на фасад

Укладке фасадного камня должна предшествовать тщательная расстановка панелей на фасаде. При установке каменных элементов для анкеров их тип и форму следует выбирать в зависимости от материала стен и веса камня.

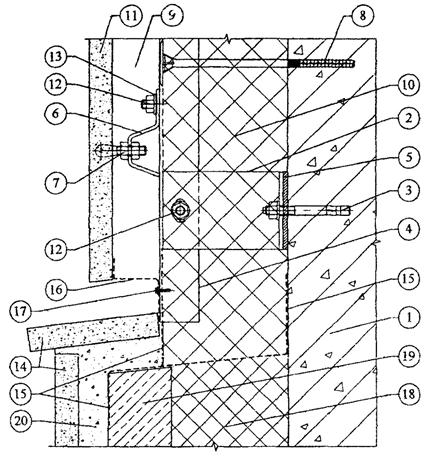

Разработчик также принимает во внимание соответствующую длину анкерного крепления соединителей. Исполнительный проект фасада должен включать в себя подробные рабочие чертежи с обозначенным расположением соединительных деталей. Эти элементы следует защищать от коррозии. При сверлении отверстий в каменных плитах используйте алмазные сверла, не вызывающие трещин. Плиты навешиваются на анкеры. Установка камня непосредственно на внешние стены здания возможна только в том случае, если он изготовлен из высокопрочных материалов (например, бетон, силикатный кирпич). В остальных случаях целесообразно установить облицовку стальной или алюминиевой решеткой. В этом варианте камень крепится к элементам сетки с помощью анкеров или строп подходящего типа, которые устанавливаются с обратной стороны досок. Вместе с ними на решетку вешают каменные элементы.

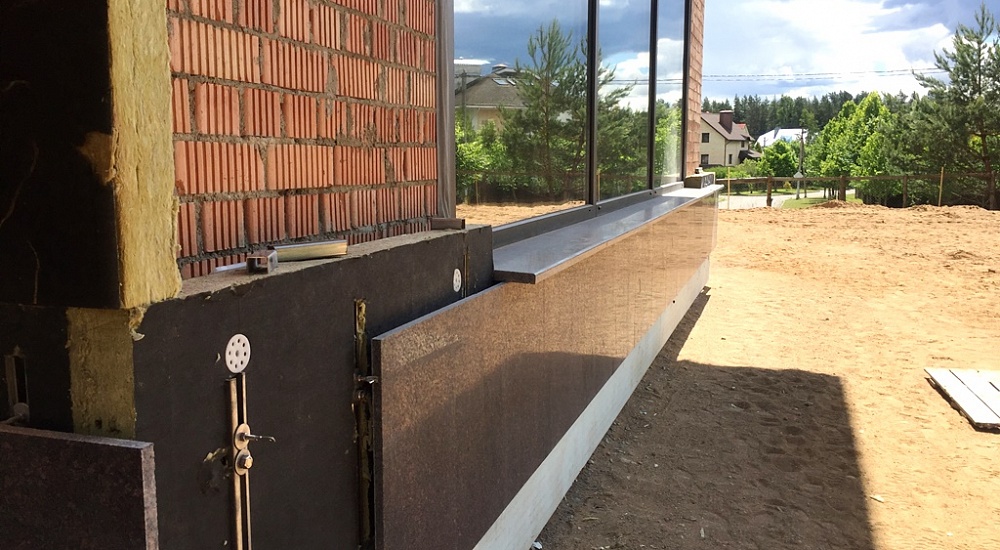

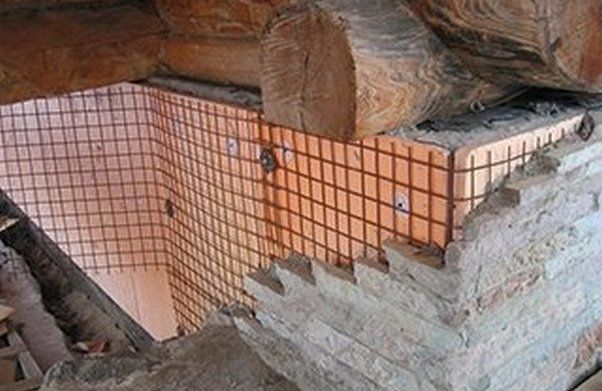

В случае использования небольших кусочков камня возможно их прикрепление к стене с помощью цементного раствора. Для усиления фасада рекомендуется закрепить некоторые элементы. Некоторые производители, предлагающие мелкие фасадные камни, допускают их установку с помощью клеевого раствора непосредственно на слой утеплителя без использования крепежа. Таким способом можно сделать каменный фасад на пенополистироле. Чаще всего этот раствор используется с очень маленькими легкими камешками, размещенными на небольшой высоте. Для этого важно использовать соответствующий раствор и правильно разметить места деформационных швов. Также возможно свободное перемещение досок за счет того, что между ними остаются пустые швы.

Какой камень выбрать для фасада дома?

Каменные фасады могут быть выполнены из натурального, например, гранита Суховязского https://stone-prestol.ru/catalog/granit-suxovyazskij/ или искусственного камня. С учетом нагрузки на стену искусственные элементы имеют меньший вес. Цена тоже разница — искусственные камни можно купить намного дешевле, что связано с производственными возможностями. Используемые в настоящее время технологии позволяют изготавливать элементы любой формы и размера.

Фасад из натурального камня обычно покрывают песчаником, доломитом или светлым известняком. Чаще всего нижняя часть элементов гладкая, а верхняя — разрезная. Некоторые подрядчики специализируются на резке натуральных материалов прямо на месте. Укладка натурального камня на фасад обычно предполагает установку больших плит.

Имитация камня для фасада — это чаще всего бетонные элементы или каменный конгломерат. Бетон — это натуральный материал, который используется для производства плит больших и малых размеров, а также отдельных элементов сложной формы. Конгломерат — это смешанные частицы природных заполнителей, смешанные с подходящим типом смолы. Размер зерен, который можно использовать, произвольный. Часто встречаются прессованные конгломераты, которые являются верной заменой натуральным камням.

Камень для фасада дома

Декоративный камень становится все более популярным среди инвесторов. Его главное достоинство — долговечность и устойчивость к загрязнениям. Недостатком является относительно высокая цена, из-за чего этот вид облицовки чаще всего применяется только на частях внешних стен. Значительная стоимость такой отделки объясняется сложностью работ по ее расположению и ценой самого сырья. Для увеличения долговечности фасада, облицованного фасадным камнем, целесообразно сделать его вентилируемым.

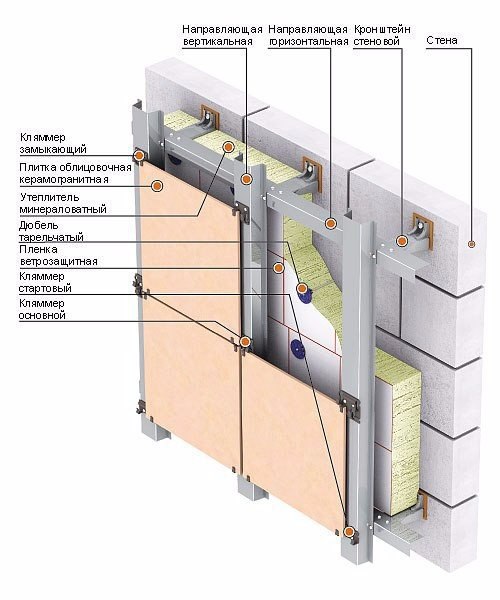

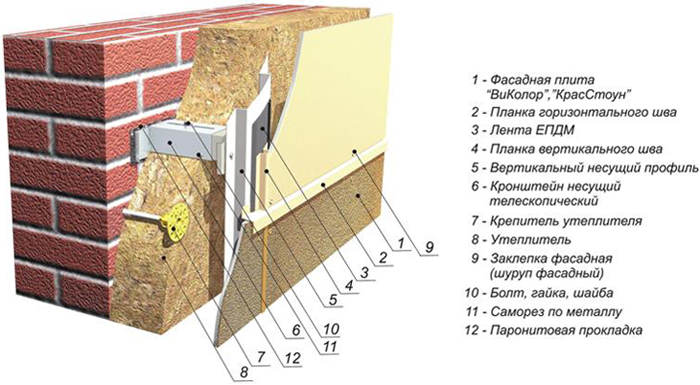

 Это связано с необходимостью оставлять вентиляционный зазор между фасадным покрытием и утеплителем. Воздух поступает в него через нижние отверстия, а выходит через верхние. Благодаря этому водяной пар удаляется с фасада, вызывая его сырость, а, следовательно, образование неприглядных цветов и развитие опасных микроорганизмов. Облицовку камнем чаще всего крепят к конструктивным элементам объекта. Для этого используются специальные анкеры (соединители) и металлическая решетка. Установить такой фасад можно только с помощью анкеров. Изоляционный материал помещается между крепежными элементами или частями конструкции решетки. По своим свойствам лучшим теплоизоляционным решением является минеральная вата.

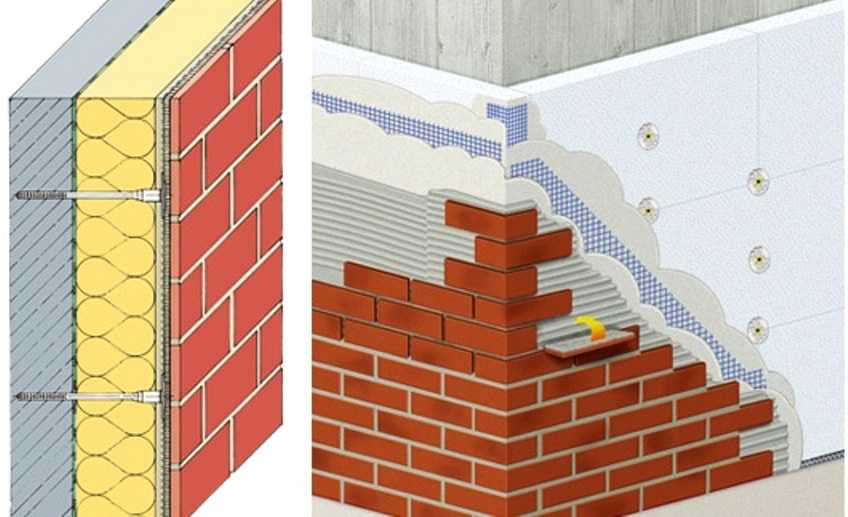

Система утепления фасадов с финишной облицовкой клинкерной плиткой, камнем, искусственным камнем, керамической плиткой и керамагранитом

Основные этапы:

1. Изучение характеристик утепляемых стен, теплотехнический расчёт, расчёт на влагонакопление в конструкции стены, выбор утеплителя, выбор его марки и толщины ( пенополистирол либо минераловатная плита).
2. Установка строительных лесов, укрывание лесов от прямых солнечныз лучей, установка мусорного контейнера, мусорных рукавов, укрывание от попадания мусора газонов, деревьев, кустов, защита отмостки, кровли, с которой предстоит производить фасадные работы.
3. Подготовка стен под приклейку утеплителя, удаление слабо держащихся штукатурок, шпаклёвок, наплывов раствора, обработка противогрибковыми средствами и проникающими грунтовками.
4. Провеска фасадов шнурками, определение фактических толщин утеплителя на разных участках фасада. Установка временного стартового профиля для начала приклейки утеплителя.
5. Установка элементов примыкания с сеткой на оконные и дверные блоки.
6. Приклейка утеплителя (пенополистирола, минераловатной плиты) на полимерцементный клей Ceresit CT 83, СТ 85, СТ 180, СТ 190, либо полиуретановый клей Ceresit СТ 84.
7. Зачеканивание щелей между листами минералотваной плиты полосками из минеральной ваты, запенивание швов между листами пенополистирола полосками пенополистирола и качественной монтажной пеной.
8. Подгонка плоскостей утеплителя под трёхметровое правило. Используется специальная тёрка на которую наклеена наждачная бумага.
9. Установка диагональных и внутренних косынок, уголков, капельников с применением полимерцементного клея Ceresit СТ 85, СТ 190, они втапливаются в слой клея.
10. Устройство Первого базового армирующего слоя с Панцирной стеклотканевой сеткой на основных плоскостях фасада с применением полимерцементного клея Ceresit СТ 85, СТ 190.
11. Установка Фасадных дюбелей через Первый базовый армирующий слой.
12. Устройство Второго базового армирующего слоя с Фасадной стеклотканевой сеткой на основных плоскостях фасада с применением полимерцементного клея Ceresit СТ 85, СТ 190.
13. Нанесение кварцевой грунтовки Ceresit СТ 16 в случае консервации фасада.
14. Приклейка клинкерной плитки, керамической плитки, камня, натурального камня, керамического гранита.

1. Изучение характеристик утепляемых стен, теплотехнический расчёт, расчёт на влагонакопление в конструкции стены, выбор утеплителя, выбор его марки и толщины ( пенополистирол либо минераловатная плита)

Перед началом производства работ необходимо изучить материал утепляемых стен чтоб произвести правильный выбор марки утеплителя (пенополистирола либо минераловатной плиты) и определить необходимую его толщину. Для этого производим два расчёта, расчёт на фактическое сопротивление теплопередачи конструкции и расчёт на возможное влагонакопление в конструкции стены. Расчёты удобно выполнять в специализированной программе для теплотехнических расчётов Термокалк. Исходя из этих расчётов выбираем в качестве утеплителя пенополистирол ППС-16Ф (ПСБ-С 25Ф) либо фасадную минераловатную плиту, выбираем минимальную толщину утеплителя.

Для примера в Москве и Подмосковье щелевой кирпич, многощелевой керамический блок, пенобетон, керамзитобентон, газобетон Д500-Д600 толщиной 300-500 мм может быть утеплён как минераловатной плитой 50-120 мм, так и фасадным пенополистиролом ППС-16Ф толщиной 120-150мм. В этом случае температура наружной утепляемой поверхности будет выше, чем температура при которой возможно образование конденсата из воздуха.

Если газобетон Д400 300-500мм, то утепление его пенополистиролом ППС-16Ф (ПСБ-С 25Ф) уже не целесообразно так как его минимальная толщина составит коло 250мм, что слишком много и неудобно. Поэтому в этом случае на фасаде целесообразно применить минераловатную плиту либо производить наружную отделку без утепления.

2. Установка строительных лесов, укрывание лесов от прямых солнечныз лучей, установка мусорного контейнера, мусорных рукавов, укрывание от попадания мусора газонов, деревьев, кустов, защита отмостки, кровли, с которой предстоит производить фасадные работы

Перед началом производства работ необходимо правильно установить строительные леса.

Леса устанавливают на расстоянии от утепляемой поверхности, равным толщине утеплителя плюс 400-450 мм. Для крепления лесов к фасаду необходимо эффективно использовать балконные плиты и другие конструкции, позволяющие уменьшить количество мест крепления, проходящих сквозь устраиваемую систему теплоизоляции. В местах, где нужно обеспечить прямое крепление строительных лесов к наружной стене, крепежные анкеры следует устанавливать с небольшим наклоном вниз. Это предотвратит попадание дождевой воды внутрь теплоизоляционного слоя. Анкеры должны представлять из себя шпильки, которые после окончания работ будет удобно вывернуть из фасада и получившиеся отверстия заделать компонентами теплоизоляционной фасадной системы.

Для удобства монтажа систем теплоизоляции и устойчивости строительные леса должны быть установлены с запуском за углы здания на расстоянии не менее 3 метров, не менее чем на одну секцию рамочных лесов. Строительные леса леса должны быть укрыты козырьками от дождя, сделанными из армированной полиэтиленовой плёнки и специальными укрывочными сетками, которые не позволяют мусору разлетаться по окрестностям, защищают рабочую поверхность от прямых солнечных лучей.

Сразу планируется место, где будет установлен мусорный контейнер, нужно предусмотреть его укрытие брезентом, плёнками, чтоб при ветреной погоде его содержимое не разлеталось по строительной площадке и окрестностям. Предусмотреть чтоб в дождливую погоду к нему мог подъехать и забрать автомобиль, занимающийся доставкой и вывозом мусорных контейнеров. Если здание большой этажности, то к строительным лесам монтируются мусорные рукава по которым мусор с лесов подаётся вниз в мусорный контейнер. При расчёте нагрузок на леса необходимо учитывать их вес в тот момент, когда по ним мусор будет подаваться вниз.

Параллельно с установкой лесов производятся работы по защиты деревьев, кустов, газонов и прочих зёлёных насаждений. Укрывочными материалами производится защита отмосток, дорожек, малых архитектурных форм. Если предстоит выполнять работы с уже выполненной кровли, то помимо её укрытия и защиты от строительного мусора предусматриваются мероприятия для её защиты от продавливания весом людей, которые будут с этой кровли работать. Для этих целей используют фанеру, ОСП с приклеенным на неё с нижней стороны мягким упаковочным пенопластом низкой марки.

3. Подготовка стен под приклейку утеплителя, удаление слабо держащихся штукатурок, шпаклёвок, наплывов раствора, обработка противогрибковыми средствами и проникающими грунтовками.

1. Подготовка строительного основания должна включать в себя следующие операции:
2. механическую очистку основания от остатков строительного раствора, загрязнений пылью, мелом, машинным маслом;
3. механическое удаление грибков, лишайников, мхов, синих водорослей, плесени и последующая обработка пораженных участков противогрибковым средством Ceresit CТ 99, работы выполнять в соответствии с регламентом работ, указанном на банке Ceresit СТ 99;
4. проверка несущей способности основания тестами царапанья и тестами приклейки;
5. при необходимости удаление осыпающихся и непрочных участков основания;
6. заполнение изъянов поверхности основания глубиной более 10 мм ремонтной штукатуркой CeresitСТ 24, Ceresit CТ 29 с добавлением адгезионной добавки СС 81;

обработка основания универсальной грунтовкой Ceresit CТ 17. При работе с ячеистым бетоном, силикатным и красным кирпичом, многощелевыми блоками, керамзитобетоном и другими основаниями грунтование производить грунтовкой, разведённой водой в три захода 1х6(очень интенсивно), 1х4(очень интенсивно), 1х2(не интенсивно), нанесение производить распылителем и макловицей.

• очистка от ржавчины и обработка антикоррозийными составами металлических деталей, закрываемых системой теплоизоляции;

4. Провеска фасадов шнурками, определение фактических толщин утеплителя на разных участках фасада. Установка временного стартового профиля для начала приклейки утеплителя.

Перед началом приклейки утеплителя на фасад производится провеска плоскостей фасадов шнурками. Провеска фасада необходима для того, чтоб определить фактические отклонения плоскости фасада от плоскостности и выбрать одну или несколько толщин утеплителя для его выравнивания.

В двух верхних крайних углах плоскости фасада забиваются отрезки 12мм-14мм арматуры. На расстоянии, равном толщине утеплителя плюс 5-10мм к этим отрезкам арматуры привязываются шнурки, на шнурках спускаются вниз отвесы. Внизу под шнурками забиваются такие же куски арматуры, к ним привязываются эти шнурки. Чтоб проверить плоскость к вертикальным шнурками на канцелярские скрепки прицепляется скользящая горизонтальная шнурка. Дальше проверяется расстояние между шнурками и утепляемой стеной, оно везде должно составлять величину равную толщине утеплителя плюс 5-10мм. Если в каком-то месте расстояние меньше, то необходимо перевязать шнурки, установить их на большем расстоянии от утепляемой стены. Если расстояние больше, то принимается решение в данном месте использовать лист утеплителя большей толщины. При приклейке листов утеплителя на стену допускается локальное увеличение толщины клея с требуемой 5-10мм до 20 мм, но только локально.

Вовремя приклейки допускается чтоб финишная поверхность выполнялась не строго вертикально, а с небольшими отклонениями от вертикали, допускается отклонение 10 мм на этаж 2,8-3,5 метра. Тогда аналогичным способом забиваются отрезки 12мм-14мм арматуры, к ним привязываются шнурки, выставляется по шнуркам плоскость. Проверяется параллельность шнурок, они устанавливаются обязательно параллельно друг другу, чтоб при помощи горизонтальной скользящей шнурки создавать плоскость. После окончательной проверки плоскости, делается исполнительная схема фактических отклонений исходной плоскости, в разных точках фасада рулеткой замеряется фактическое расстояние от шнурки до утепляемой поверхности и заносится в схему. Данная схема предъявляется Заказчику. После этого проводится анализ полученных результатов, в случае необходимости в некоторых местах утеплитель вовремя приклейки будет подрезаться по толщине, в других использоваться утеплитель большей толщины. Толщина утеплителя в этих местах должна выбираться по формуле:

Общая толщина утеплителя равна расстоянию от шнурки до утепляемого основания минус 10 мм.

После провески фасада шнурками устанавливается временный стартовый профиль. Это доска или брусок с ровной верхней гранью толщиной 50мм, чтобы на неё мог опираться первый ряд теплоизоляционных плит, приклеиваемых на фасад. Обычно он устанавливается под первый ряд «Г»-образных листов утеплителя под нижним рядом окон. Временный стартовый профиль стараются устанавливать на такой высоте чтоб вовремя приклейки утеплителя автоматически получались «Г»-образные листы по углам оконных и дверных проёмов. Сторона «Г»-шки должна быть не менее 200 мм.

5. Установка элементов примыкания с сеткой на оконные и дверные блоки.

У оконных и дверных блоков слабым местом является самый край профиля, там возможно промерзание и попадание влаги под систему утепления. Поэтому вовремя отделки фасада утеплитель либо штукатурка должны заходить на раму окна не менее 15-20мм. Это делается чтоб разорвать мостик холода и предотвратить попадание влаги под систему отделки фасада. Элемент примыкания с сеткой приклеивается на оконную раму с трёх сторон, сверху, справа и слева.

Перед началом работ необходимо протереть и обезжирить поверхность оконной рамы. После этого сделать разметку, а именно прочертить разметочные линии на оконной раме на расстоянии 15 мм от её края. Обычно линии разметки наносят простым карандашём, тонким маркером либо гелевой ручкой. После этого производите проверку и приступаете к приклейке элементов примыкания с сеткой к оконной раме. Мы рекомендуем использовать элементы примыкания с сеткой с полосой приклейки 9 мм, элемент примыкания с сеткой с полосой приклейки 6 мм считаем недостаточно надёжным.

После приклейки вертикальных элементов примыкания элемент примыкания устанавливается вдоль верхнего горизонтального откоса.

6. Приклейка утеплителя (пенополистирола, минераловатной плиты) на полимерцементный клей Ceresit CT 83, СТ 85, СТ 180, СТ 190, либо полиуретановый клей Ceresit СТ 84.

Приклейка утеплителя производится на цементный либо пенополиуретановый клей, клей-пену.

Цементноый клей Ceresit СТ 83, Ceresit СТ 85 на пенополистирольную теплоизоляционную плиту может наноситься двумя сопосбами: окантовка из клея по периметру листа плюс ляпухи и сплошное нанесение клея при помощи зубчатой тёрки (шпателя) 10-12мм.

Нанесение клея методом окантовка клея по периметру листа и ляпухи:

Сплошное нанесение клея Ceresit CT 83 шпателем (металлической тёркой) гребёнкой 10-12 мм:

Нанесение пенополиуретанового клея, клей-пены CeresitСТ 84 производится при помощи специального пистолета для профессиональной пены. Клей-пена наносится следующим образом:

Клей-пена Ceresit CT 84 наносится валиком по периметру листа, в середине дополнительно две полосы клей-пены. Чтоб из бежать «ПУКА» в момент приклейки утеплителя к основанию оставляются зазоры для выхода воздуха из-под листа пенополистирола

Нужно помнить, что в первоначальный момент адгезия клей-пены к основанию равна нулю, приклейка-полимеризация происходит примерно на 7-8 минуте. В этот момент необходимо прижимать утеплитель в проектном положении при помощи трёхметрового правила. Правилом фиксируются сразу несколько листов.

Приклейка минераловатной плиты на цементный клей отличается от приклейки пенополистирольной плиты тем, что минераловатная плита требует предварительное грунтование клеем, необходимо вдавить клей в структуру минеральноой ваты, тем самым создаётся адгезионное сцепление и связываение верхнего рыхлого слоя минераловатной плиты цементным клеем.

Нанесение цементного клея на минераловатную плиту

Предварительно производится грунтование поверхности минераловатной плиты клеем Ceresit СТ 180, Ceresit CT 190. Клей замешивается с водой, наносится на приклеиваемую поверхность минераловатной плиты, с усилием вдавливается в поверхность.

После грунтования поверхности производится нанесение клей Ceresit CT 180, Ceresit CT 190.

Сплошное нанесение клея при помощи зубчатой тёрки (шпателя) 10-12мм.

Нанесение клея методом окантовка из клея по периметру листа плюс ляпухи.

Окантовка может быть немного выше и шире в зависимости от ровновсти утепляемого основания, количество ляпух может быть от трёх до шести на стандартный лист 1000-1200мм х 500-600 мм.

Вовремя приклейки производится подрезка плит утеплителя с той стороны, которая прилегает к фасаду, на которую будет наноситься клей. Подрезка пенополистирола производится при помощи лучковой пилы- в народе этот инструмент называют «Коза», режущая кромка из нихромовой нити 0,7-1,2 мм, трансформатор 220/24 Вольт, мощность 250-400 Ватт.

Также можно подрезку утеплителя производить специализированными ножовками, хлебными ножами с зубьями, ножовкой с мелким зубом, подшкуривать наждачной тёркой, перетирать сталистой проволокой с узелками.

Углы оконных и дверных проёмов являются концентраторами напряжений, поэтому в этих местах приклеиваются целые Г-образные листы это позволяет в дальнейшем избежать появления трещин на фасаде.

В местах устройства температурно-усадочных швов из-под системы фасадного утепления заранее выводятся полосы Фасадной сетки

Приклейка обычно начинается с нижней «Г»-шки. Минимальная сторона у Г-шки 200мм. Ровность наружной поверхности отслеживается по двум вертикальным и горизонтальной скользящей на канцелярских скрепках шнурке, по трехметровому правилу. Максимальные отклонения от плоскостности не могут составлять более 4-5 мм на трёхметровое правило. В случае некачественной приклейки целесообразно произвести полный демонтаж и повторное приклеивание листов утеплителя на плоскость фасада. Попытки выровнить плоскости фасадов за счёт слоёв клея в базовом армирующем слое не смогут спасти ситуацию.

Вовремя приклейки на клей-пену Ceresit CT 84 используются вертикальные и скользящие шнурки, трехметровое правило, допускается производить дополнительную не окончательную фиксацию листов утеплителя на дюбеля и прижимные втулки с саморезами.

Приклейка на клей-пену CeresitСТ 84 производится при помощи правила. В первоначальный момент клей Ceresit CT 84 обладает нулевой адгезией, фактически приклейка происходит на 7-9 минуте в зависимости от температуры, влажности и давления окружающего воздуха. Через два часа после приклейки можно приступать к установке дюбелей и устройству базового армирующего слоя.

На клей-пену Ceresit CT 84 можно производить приклейку пенополистирола не только на OSB (ОСП), ЦСП, фанеру, металл и другие сложные основания. Клей-пена также широко используется при приклейке пенополистирола на штукатурку, пенобетон, газобетон, тёплую керамику. При приклейке пенополистирола на поверхность испачканную битумом клей-пена Ceresit CT 84 просто незаменима. Имеенно из-за этого на большую часть цоколей частных домов приклейка предварительно зашкуренного ножовкой экструдированного пенополистирола ЭППС типа Пеноплекс, Карбон ТехноНИКОЛЬ, Стайроформ и другие производится на клей-пену.

7. Зачеканивание щелей между листами минералотваной плиты полосками из минеральной ваты, запенивание швов между листами пенополистирола полосками пенополистирола и качественной монтажной пеной.

После окончания приклейки, можно приступать к зачеканиванию щелей между листами полосками, вырезанными из утеплителя. Щели между листами пенополистирола помимо полосок пенополистирола лучше запенивать качественной монтажной однородной пеной типа Ceresit TS 52, Ceresit TS 62, Ceresit TS 65, Ceresit TS 66 и другими. Для этого монтажным пистолетом делается прокол до самого основания, до самой стены, нажимается курок и одновременно пистолет вынимается. Проколы швов и стыков между листами пенополистирола делаются с шагом примерно 50мм.

В результате все швы оказываются тщательно зачеканенными и пропененными, пена Ceresit надёжно склеивает листы пенополистирола между собой, что создаёт монолитную конструкцию и убирает возможные мостики холода

8.

Подгонка плоскостей утеплителя под трёхметровое правило. Используется специальная тёрка на которую наклеена наждачная бумага.

Подшкуривание производится при помощи тёрки из фанеры размером 400 х 600мм, 500 х 700 мм с приклеенной к ней шкуркой с крупным зерном 100 микрон(1 мм). Такое зашкуривание позволяет выровнить небольшие неровности которые получились при приклейке утеплителя из-за изначальных отклонений в геометрии приклеиваемых листов и из-за ошибок вовремя приклейки. Тёрки маленького размера использовать на больших плоскостях использовать категорически нельзя, маленькие тёрки при подшкуривании образуют неровности и впадины.

9. Установка диагональных и внутренних косынок, уголков, капельников с применением полимерцементного клея Ceresit СТ 85, СТ 190, они втапливаются в слой клея.

Устройство базового армирующего слоя начинается с установки диагональных и внутренних косынок на углах оконных и дверных проёмов. Нужно не забывать, что перед устройством базового армирующего слоя поверхность минераловатной плиты необходимо прогрунтовать клеем CeresitСТ 190, с усилием вдавить клей в поверхность минеральной ваты.

По углам оконных проёмов наносится клей СТ 190 и под углом 45 градусов прикладываются «диагональные косынки» полоски Фасадной стеклотканевой сетки размером 300х500 мм. «Косынки» втапливаются в клей на сдир, чтоб слой колея не помешал последующей установле Фасадной стеклотканевой сетки в базовом армирующем слое основных плоскостей фасада дома.

Внутренние косынки из Фасадной стеклотканевой сетки устанавливаются во внутренние углы оконных и дверных проёмов. Вначале наносится клей Ceresit CT 85.

Потом в клей Ceresit CT 85 втапливаются полоски Фасадной стеклотканевой сетки.

Базовый армирующий слой на декоративных элементах фасада, выполненных из пенополистирола. На углы приклеенных на фасад декоративных обрамлений вокруг окон наносится клей Ceresit CT 85.

Также клей СТ 85 наносится на плоскость фасада в районе угла.

Потом из Фасадной стеклотканевой сетки вырезается «Конверт» и втапливается в клей Ceresit CT 85.

Вот так формируется «Конверт» из Фасадной стеклотканевой сетки, он полностью запаковывает угол декоративного элемента со всех сторон, обеспечивает необходимые нахлёсты.

10. Устройство Первого базового армирующего слоя с Панцирной стеклотканевой сеткой на основных плоскостях фасада с применением полимерцементного клея Ceresit СТ 85, СТ 190.

После того, как установлены диагональные и внутренние косынки по углам оконных и дверных проёмов, после того как выполнен базовый армирующий слой на оконных и дверных откосах, на декоративных элементах фасада, на температурно-усадочных швах следует приступить к первому базовому армирующему слою на основных плоскостях здания. Первый базовый армирующий слой выполняется следующим образом: на поверхность утеплителя наносится клей либо Ceresit CT 85 (по пенополистиролу), либо Ceresit CT 190 (по минераловатной плите), в него втапливается Панцирная сетка 310-340 гр/м2.

Но бывают ситуации, когда у заказчика нет определённости по устройству декоративных элементов вокруг оконных блоков, нет определённости по фактическим размерам облицовочной плитки, камня, которые будут использоваться для облицовки фасада. В таком случае изменяем порядок работ, вначале выполняем работы по устройству первого базового армирующего слоя, производим пробную приклейку финишного облицовочного камня либо плитки и на основании полученной информации принимаем решение о выборе геометрических размеров и конфигурации декоративных элементов. В этом случае установка внутренних косынок, элементов примыкания, декоративных элементов вокруг оконных и дверных проёмов производится после первой базы.

11. Установка Фасадных дюбелей через Первый базовый армирующий слой.

После устройства первого базового армирующего слоя с Панцирной сеткой через базу производим сверление и забиваем фасадные дюбеля для теплоизоляции. Дюбеля устанавливаются на расстоянии 250-300 мм друг от друга, стараемся чтоб второй ряд устанавливался со смещением относительно первого на половину шага. В работе используем только надёжные качественные дюбеля марок Termoclip, Ejot и Бийск, другие дюбеля настоятельно не рекомендуем применять в системах утепления и отделки фасадов.

Вот пример дюбелирования через первую базу в том варианте, когда были предварительно обработаны базовым армирующим слоем оконные и дверные откосы

Установка дюбелей в случае, когда заказчиком не были окончательно утверждены декоративные обрамления вокруг окон и не определена финишная облицовка фасада

12. Устройство Второго базового армирующего слоя с Фасадной стеклотканевой сеткой на основных плоскостях фасада с применением полимерцементного клея Ceresit СТ 85, СТ 190.

Второй базовый армирующий слой выполняется после установки дюбелей и служит для того, чтоб обеспечить трещеностойкость и долговечность подосновы на которую впоследствии будет произведена приклейка клинкерной, керамической, керамогранитной плитки, искусственного либо натурального камня весом до 50 кг/м2, размером не более 300х300 мм.

Второй базовый армирующий слой выполняется следующим образом: наносится клей- полимерцементный раствор Ceresit CT 85, либо Ceresit CT 190, к нему прикладывается Фасадная стеклотканевая сетка 5х5 мм, 165 гр/м2.

Сетка втапливается в слой клея,

излишки клея возвращаются в ведро. В результате получается защитный, долговечный, трещеностойкий слой утеплителя, который является основой для последующей приклейки вышеперечисленных финишных облицовок.

На фотографии показано устройство второго базового армирующего слоя

13. Нанесение кварцевой грунтовки Ceresit СТ 16 в случае консервации фасада.

После полного высыхания и окончания полимеризации базового армирующего слоя, не менее 72 часов после последней перетяжки, можно приступить к нанесению кварцевой грунтовки Ceresit СТ 16. Грунтовка Ceresit СТ 16 наносится макловицей, широкой кистью, флейцем. Грунтовка может быть белой, не колерованной базой, а может быть окрашена под цвет будущей декоративной штукатурки Ceresit.

14. Приклейка клинкерной плитки, керамической плитки, камня, натурального камня, керамического гранита.

После подготовки основания на гибкий фасадный клей Ceresit CM 17, Ceresit CM 16, Ceresit CM 115 либо Ceresit CM 117 производится приклейка наружной финишной облицовки в виде клинкерной и керамической плитки, керамического гранита, натурального и искусственного камня весом до 50 кг/м2, размером до 300х300 мм.

Затирка швов производится затиркой Ceresit CE 40, затирка заправляется в пистолет и аккуратно выдавливается в шов между плитками облицовки, через 2-3 часа, после первоначального схватывания затирки острыми стамесками 6 мм и 8 мм удаляется лишняя затирка, она срезается стамеской.

После полной полимеризации, не ранее чем через 72 часа при нормальной температуре и влажности, вся поверхность обрабатывается специальным фасадным гидрофобизатором Ceresit CT 13.

Достаточно редко когда вся плоскость фасада облицовывается плиткой, камнем, обычно такая облицовка выполняется по цоколю и на небольших фрагментах дома. Тогда утепление с двойным базовым армирующим слоем выполняется только часть фасада, остальные части фасада выполняются по стандартной технологии с одним слоем Фасадной AZстеклотканевой сетки. Между ними выполняются температурно-усадочные швы. В результате каждая система живёт своей жизнью, нагрузки от тяжёлой облицовки камнем, плиткой не передаются на тонкослойную штукатурную систему с одним слоем Фасадной стеклотканевой сетки.

Вот для примера фотографии такого дома в работе

В итоге мы получаем красивые, надёжные фасады Ceresit, тёплые, экономичные и комфортные для проживания дома и они облицованы камнем, плиткой, керамическим гранитом, клинкерной плиткой и другими плитными облицовками.

Похожие услуги

Изоляция StonePly – Информация о каменных панелях

• к Информация о каменных панелях
• на 19 декабря 2011 г.
• в Преимущества, установка

Панели StonePly обеспечивают превосходную изоляцию для навесных стеновых систем

Корпорации и правительства во всем мире все больше осознают влияние зданий любого размера на окружающую среду. А с ростом стоимости энергии в настоящее время наблюдается большой интерес к строительным стратегиям и продуктам, которые могут минимизировать расходы на отопление и охлаждение.

В настоящее время профессионалам в области строительства крайне важно предлагать всем клиентам более экологичные и энергосберегающие варианты, такие как изоляционные материалы. Облицовочные панели StonePly из натурального камня для систем навесных стен могут помочь вам создать хорошо изолированную навесную стену, которая приведет к реальной экономии.

Создание теплового барьера с помощью панелей StonePly

В облицовочных панелях StonePly алюминиевая сотовая основа, прикрепленная к облицовке из натурального камня, является высокоэффективным барьером для излучения.

В теплое время года алюминиевый слой блокирует солнечное тепло, а зимой внутреннее лучистое тепло задерживается внутри здания. Это может снизить счета за отопление и кондиционирование воздуха.

В панелях StonePly больше места для изоляции

Хотя алюминий в панелях StonePly помогает блокировать потери тепла, следует также использовать традиционную изоляцию. Слой натурального камня в панелях для навесных стен StonePly намного тоньше, чем в большинстве каменных облицовок навесных стен. Это обеспечивает больше места в системе для изоляции.

Более толстый изоляционный слой может помочь зданиям заработать баллы LEED до 9.0029 EA Credit1 — Оптимизация энергоэффективности и обеспечение максимально эффективного использования энергии.

Эффект термоса панелей StonePly минимизирует потери горячего и холодного воздуха

Внутри каждой панели StonePly есть небольшое воздушное пространство между гидроизоляцией и алюминиевым слоем, обеспечивающее полный разрыв между изоляцией и алюминиевыми сотовыми элементами. Это создает «эффект термоса», который противодействует потерям тепла за счет теплопроводности и конвекции.

Преимущества систем облицовки навесных стен StonePly

Панели

StonePly предлагают множество преимуществ помимо изоляции. Наши панели:

• Вес примерно такой же, как у стекла 3/8 дюйма
• Совместимы с большинством систем навесных стен основных производителей
• Может быть изготовлен с использованием тысяч слоев натурального камня: гранита, мрамора, известняка, травертина и т.
  д.
• Имеют намного меньшую статическую нагрузку, чем другие обычно используемые каменные покрытия
• Прошли испытания большой ударной ракеты
• Может сгибаться без образования трещин
• Воздухонепроницаемы и защищают от проникновения воды

Для получения дополнительной информации о StonePly

Чтобы узнать больше о нашем инновационном продукте и о том, как он может сэкономить ваше время и помочь вашим клиентам снизить затраты на электроэнергию, посетите веб-сайт StonePly. Мы можем обсудить детали вашего проекта с вами во время первоначальной консультации и дать вам индивидуальную оценку. Они оба предоставляются бесплатно для всех потенциальных клиентов. Для начала позвоните нам по номеру 903-454-4630 или заполните форму на нашей странице контактов.

изоляция навесных стен, навесные стены, изоляционные навесные стены из натурального камня, изоляция облицовки из натурального камня, навесные стены из натурального камня

по информации о каменных панелях

Наружная облицовка из красного песчаника  НАСА Здание 21 Космического центра имени Джонсона, Хьюстон, Техас       Напоминающий горизонт юго-западной пустыни, красный песчаник можно найти по всему миру в пустынных и засушливых районах. Красный песчаник, окрашенный оксидом железа, имеет нейтральный теплый красный цвет. Красный песчаник отлично подходит для внешней облицовки благодаря […]

по информации о каменных панелях

Белый калькуттский мрамор с подсветкой — стойка регистрации Jamestown Properties, Атланта, Джорджия Камень с подсветкой подчеркивает красоту природного камня. Подсветка достигается за счет крепления облицовочного камня к полупрозрачной поликарбонатной или стеклянной подложке. Варианты камня с подсветкой: Оникс Кварц Мрамор Алебастр Применение: Элементы Стены Барные стойки Фасады столов Облицовка колонн Потолки Полы Стеновые панели До […]

по информации о каменных панелях

Недвижимость в Джеймстауне, Атланта, Джорджия Белый калькуттский мрамор      Привнесите в свой проект красоту и эффектность натурального камня с подсветкой. В StonePly Translucent мы используем натуральный камень; мрамор, оникс, кварц и прикрепите его к стеклу. Мы нарезаем и полируем его алмазными инструментами, пока он не станет тонким. При толщине менее четверти дюйма […]

7 | УСТАНОВКА НА ВНЕШНЮЮ ТЕПЛОИЗОЛЯЦИЮ Укладка натурального и реконструированного камня

7 | УСТАНОВКА НА ВНЕШНЮЮ ТЕПЛОИЗОЛЯЦИЮ

Недавнее законодательство об энергосбережении устанавливает требования к энергоэффективности зданий. Как следствие, применение теплоизоляции в жилых домах получает все большее распространение, а значит и необходимость осуществления квалифицированного монтажа на таких поверхностях.

Geopietra ^® может похвастаться обширными знаниями по этому вопросу, и после многих лет разработки и тщательных лабораторных испытаний может предложить гарантированная интегрированная система для установки murogeopietra на наружную теплоизоляцию .


murogeopietra для наружной теплоизоляции требует особого внимания при проектировании и реализации как с точки зрения технических, так и эстетических факторов.  При определении размеров оконных рам и подоконников, перил и дверных рам важно помнить, что поверхность, покрытая каменным шпоном производства Geopietra, будет выступать примерно на 6-7 см от изоляции, тогда как покрытие Terrakotta будет выступать примерно на 2-3 см ( толщина зависит от модели).

На странице 70 показаны полезные способы установки на внешнюю теплоизоляцию вокруг окон.

Скачать главу

7.1 ГАРАНТИРОВАННАЯ ПРОЦЕДУРА

Особые стратегии для гарантированной процедуры:

Материалы и процедуры, используемые в наружных системах теплоизоляции, должны соответствовать сертификации ETAG 004.

Производители наружной теплоизоляции должны гарантировать пропускную способность 70 кг/м ² .

Площадь приклеивания изоляционной панели к конструкции должна превышать 60% площади самой панели.

Слой армированной штукатурки, созданный на изоляционной панели, не должен подвергаться обработке грунтовкой или отделкой перед установкой Murogeopietra.

Процедура должна выполняться квалифицированным персоналом в соответствии со стандартными методами работы и техническими стандартами.

7.2 МЕХАНИЧЕСКОЕ КРЕПЛЕНИЕ

Система изоляции должна быть закреплена механически с использованием специальных шпилек для систем теплоизоляции с системой навинчивания Geopietra® TOP FIX. Шпильки должны быть подходящей длины в зависимости от толщины изоляции и иметь зазор не менее 25 мм внутри кирпичной кладки, в зависимости от подложки.

Анкерные шпильки должны проходить через затвердевший слой армирующей штукатурки и подложку из стекловолокна Georete, заделанную в еще свежий слой клея GEOCOLL ^® .

Система изоляции должна быть закреплена механически, возможно, монтажником каменной облицовки Geopietra®.

Анкерные отверстия для механического крепления системы утепления просверливаются в правильно установленном армированном выравнивающем слое теплоизоляции, сертифицированной ETAG 004.

Стойки расположены в соответствии с растровой разметкой 40×40 см, что соответствует 6,37 стойки на квадратный метр. В зонах периметра (200 см от угла здания) должно быть 12,49 шипов на квадратный метр. Эти данные являются ориентировочными и должны быть проверены по стандарту 1991-1.

Процедура murogeopietra на EPS соответствует критериям нераспространения фронта пламени за пределы следующего этажа и разрешена для общественных зданий категории R+2 / CSTB – LEPIR II.
(см. стр. 10)

СХЕМА СВЕРЛЕНИЯ

1. СВЕРЛЕНИЕ И ФРЕЗЕРОВАНИЕ

сделайте отверстия глубиной не менее 10 мм в дополнение к глубине анкеровки. Тщательно очистите отверстия. Раззенкуйте отверстие, чтобы получился раструб диаметром 16-18 мм, чтобы можно было завинтить шпильку заподлицо.

2. ПЕРВОЕ ВЫРАВНИВАНИЕ КЛАДКИ ИСПОЛЬЗОВАНИЕМ GEOCOLL
С помощью гладкого ножа нанесите на основу слой мягкого клея GEOCOLL толщиной 2 мм.

3. МАРКИРОВКА ОТВЕРСТИЙ
Несмотря на то, что фрезерованные отверстия покрыты клеем, они остаются видимыми, поскольку образуют небольшой пузырь, который можно выделить, проткнув его наконечником перед нанесением сетчатой ​​подложки Georete.

4. УКЛАДКА ПОДСТРОЙКИ GEORETE MESH
Закопайте крупную стекловолоконную сетку Georete, перекрывая стыки не менее чем на 10 см.

TOPFIX

TOP FIX Винтовой дюбель с крышкой

Теплопроводность: λ 10 в сухом состоянии < 0,002 Вт/мK ХВОСТОВИК: Ø 8 мм~ / ПЛАСТИНА: Ø 60 мм C Кирпич / D Легкий вибробетон / E Пенобетон

5. УСТАНОВКА ШПИЛЕЙ GEOPIETRA TOP FIX
Немедленно вручную вставьте шпильки Geopietra® Top Mix в предварительно просверленные отверстия.

6. ЗАКРУТКА И УПЛОТНЕНИЕ ШПИЛЬОК
С помощью отвертки ввинтите заподлицо с верхней поверхностью. Любые шпильки, которые не прилегают, должны быть удалены или заменены. Вставьте заглушки, поставляемые со шпильками Geopietra® Top Fix.

7. ОТДЕЛКА ПОВЕРХНОСТИ

Нанесите ровный слой клея Geocoll®, чтобы полностью покрыть сетку и головки стоек. Особенно, когда облицовка укладывается «насухо», т. е. швы не заполнены раствором, убедитесь, что головки шпилек полностью погружены в выравнивающий клей, и при необходимости добавьте дополнительное количество Geocoll®. 9№ 0011

Когда клей полностью схватится, стена готова к укладке каменной облицовки.

8. УСТАНОВКА MUROGEOPIETRA
Устанавливайте murogeopietra только после завершения монтажа системы укладки изоляции во избежание загрязнения облицовки. Каменный шпон Geopietra® необходимо укладывать не ранее, чем через 5-7 дней с момента установки изоляционных панелей. Конструкционные компенсационные швы, которые уже загерметизированы, следует оставить свободными.

Необходимо соблюдать осторожность при правильной установке murogeopietra в соответствии с техническими рекомендациями производителя, изложенными в данном руководстве по установке.

murogeopietra: установка на внешней системе теплоизоляции.

7.3 УСТАНОВКА НА СУЩЕСТВУЮЩУЮ ПЛАСТИННУЮ ТЕПЛОИЗОЛЯЦИЮ

В случае существующей изоляции единственно возможной оценкой является целостность поверхностного слоя, при этом сцепление с основанием будет неизвестно. В результате следующая процедура касается только видимой части и усиления механической фиксации. Тщательно очистите видимый слой штукатурки, удалив изношенные или нестабильные части и восстановив их с помощью специального изоляционного клея или  Geocoll ^® клей при необходимости.
