Правильная укладка тёплого пола

Если тёплый пол уложить правильно, он прослужит много лет без проблем. А как это сделать, можно узнать из СНиПов, можно спросить бывалых, а можно прочитать в этой статье. Здесь мы собрали документы, дающие указания по правильной укладке водяного тёплого пола, и сформулировали основные признаки грамотно выполненной работы, чтобы вы сами могли проконтролировать этот процесс.

А ваши монтажники работают в соответствии со СНиП?

Какие документы регламентируют укладку тёплых полов?

Тёплый пол в документальном регулировании заключает в себе сразу две категории – правила организации отопления в помещениях и правила заливки полов. Так что проверять соответствие нормам нужно по нескольким документам:

• СНиП 2.03.13-88 «Полы»;

• СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»;

• СНиП 23-02-2003 «Тепловая защита зданий»;

• СНиП 3. 04.01-87 «Изоляционные и отделочные покрытия»;

• ГОСТ 4.233-86 «Система показателей качества продукции (СПКП). Строительство. Растворы строительные. Номенклатура показателей»;

• ГОСТ 4.212-80 «Система показателей качества продукции (СПКП). Строительство. Бетоны. Номенклатура показателей»;


• ГОСТ 30353-95 «Методики испытания ударной стойкости у напольных покрытий».

Многие СНиПы можно найти в «Требованиях и правилах устройства, проектировки, реконструкции, приёма, эксплуатации напольных покрытий в технических заданиях».

Вообще, к монтажу полов в частных домах и квартирах данные нормы применяются в качестве рекомендательных. То есть, использовать их в работе необязательно, а привлечь за несоблюдение СНиП практически невозможно. СНиП конкретно по тёплым водяным полам пока не изданы.

СНиПов и ГОСТов много, и разобраться в них непросто

Но правила пишутся не просто так – они складываются из многолетнего опыта проб и ошибок и изначально призваны защитить и поставщика услуги, и потребителя, и других лиц, которые могут пострадать в результате несоблюдения норм. Так что пользоваться этими рекомендованными нормами будет любой, кто хочет сделать своё дело не просто как-то, а хорошо.

Что говорится в СНиП? Кратко

СНиП 41-01-2003 рекомендуют устанавливать постоянную температуру поверхности пола на отметке +26°С для помещений, где люди находятся постоянно, +31°С для мест, где пребывание людей временно, а также для бассейнов. Комфортную температуру выбирают исходя из пожеланий заказчика, но выше +35°С поднимать её не рекомендуется во избежание порчи напольного покрытия.

Есть также и международные стандарты, по которым температура пола не должна быть выше 29°С

Термостат, регулирующий температуру водяного пола

В СНиП 41-102-98 ограничивается разница в температуре между разными участками пола – она не должна составлять более 10°С (а в идеале в два раза меньше).

Согласно СП 41-102-98,по окончании монтажа труб обязательно производится пробный пуск системы с проверкой её на герметичность. Дают давление, в 1,5 раза превышающее нормальное. Оно должно составлять не менее 0,6 МПа, температура воды должна оставаться неизменной. Это испытание проводится до заливки пола, чтобы иметь возможность исправить ошибки вовремя. Тепловые же испытания металлополимеров проводятся спустя 20-28 дней после заливки пола. Начинают с температуры теплоносителя 25°С, доводя до заданной, ежедневно прибавляя по 5°С.

Проверка тёплого пола производится на повышенной мощности. В дальнейшем система будет работать при более спокойных, оптимальных условиях

Частые нарушения СНиП

Если ваш подрядчик делает что-то из этого списка, стоит насторожиться. Соответствие производимых работ нормам и правилам – это гарантия безопасности и отсутствия поломок системы в будущем. Обычно в обход СНиП делают те работы, в которых не хватает квалификации или идёт полная экономия на материалах.

Тепловизор может показать ошибки в укладке тёплого пола – слишком большие перепады, неравномерное распределение температуры

Итак, чего делать при монтаже категорически нельзя:

• Укладывать пол «на глаз», не учитывая тепловые потери. Система обогрева нужна для того, чтобы компенсировать потери тепла, происходящие из-за теплообмена, вентиляции и т. д. Какое-то помещение будет холодным, какое-то тёплым, и в них не может быть двух одинаково отрегулированных отопительных систем. Подсчёт теплопотерь ещё до начала монтажа даст понимание того, во сколько обойдётся эксплуатация тёплого пола, не говоря уж о стоимости его укладки;

• Выбирать шаг между трубами без привязки к цифрам, указанным в нормативных документах. Трубы бывают разного диаметра, с разными требованиями. В середине комнаты обычно шаг больше, по краям, где нужен обогрев углов, примыкающих к наружным стенам, шаг ближе, чтобы перекрыть мостики холода;


По опыту можно сказать, что неправильная укладка труб чаще всего выдаёт плохого специалиста. Если в материалах или составе смеси для стяжки разбираются далеко не все, то вид смонтированных труб тёплого пола в состоянии оценить каждый

Так не надо делать. Трубы должны быть уложены аккуратно, с равным или равно увеличивающимся интервалом

Продолжаем список самых распространённых ошибок в монтаже, по которым можно понять, что работают непрофессионалы:

1. Не использовать демпферную ленту. Лента помогает защитить стяжку пола от расширения во время нагрева. Её используют все, кто знаком с физикой, а те, кто занимается укладкой полов, просто обязаны быть с ней знакомы;
2. Делать слишком длинные контуры. Для больших помещений используются несколько водяных контуров, и никогда не используют один большой. В процессе движения от коллектора к обратному коллектору, вода постепенно остывает. Именно поэтому вторая половина контура проходит по тому же пути, что и первая – чтобы пол прогревался равномерно. Некоторые мастера пытаются решить проблему множества контуров установкой более мощных циркуляционных насосов, но вместе с ними приходит, естественно, повышение шума и увеличение расхода электроэнергии. Идеальная длина контура составляет 100 метров. Хорошо, если все контуры будут одной длины, так систему будет проще настроить;

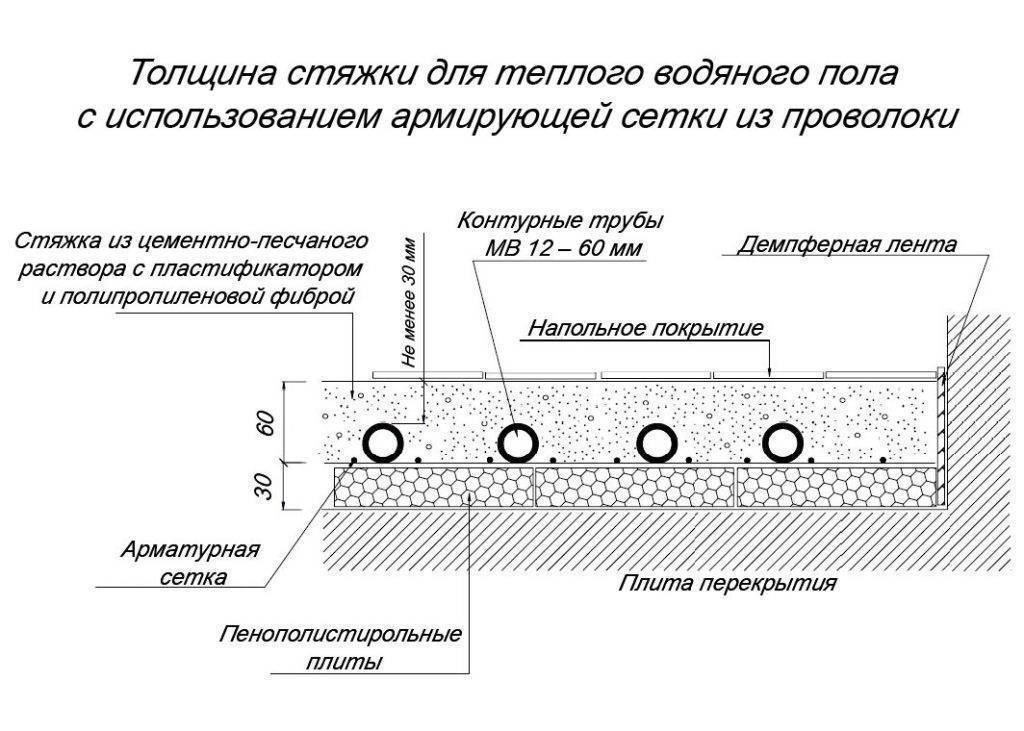

3. Неправильно подбирать толщину стяжки. Толщина стяжки регулируется в соответствии с указанными в предыдущей главе документами. В отношении тёплых полов толщина стяжки очень важна, так как от этого зависит теплопроводность. Слишком большая высота стяжки даст инертность системе тёплого пола. Он будет слишком долго остывать и слишком долго нагреваться. Тонкая же стяжка сделает более ощутимыми перепады температуры между участками пола над трубками водяного отопления и между ними;
4. Не обращать внимания на то, какое напольное покрытие будет использоваться с тёплыми полами. Здесь проблема может заключаться не только в работе мастеров, но и в пожеланиях самого заказчика. Запомните – напольное покрытие согласовывается строго до начала монтажа отопления. Именно под него ведутся расчёты! Если вы внезапно сменили предпочтения и решили уложить поверх уже готовой стяжки покрытие, о котором раньше не шло разговора, будьте готовыми к тому, что проблемы с финишной отделкой пола в будущем случатся именно из-за вашего решения;
5. Совмещать радиаторы и тёплый пол в одной закрытой системе. Совмещать два вида отопления можно, но объединять их в одну систему нельзя. Температура теплоносителя для тёплого пола меньше, чем та, что требуется для батарей. Лучше поставить для них отдельный коллектор;
6. Не проводить пробный запуск системы. Опрессовка или пробный запуск помогает выявить протечки в системе. А это означает огромную экономию – ведь неисправности успеют устранить до того, как будет уложен пол;

• Не использовать изоляцию. Очень хорошо, когда водяные полы укладываются на специальные маты. Во-первых, это удобно для монтажа, во-вторых, спасает от протечек, и в-третьих, маты являются частью теплоизоляции. Нельзя просто постелить тонкий слой изоляции и думать, что она спасёт от теплопотерь – не спасёт. Тёплый пол должен быть настолько мощным, чтобы обогреть целое помещение, и не просто обогреть, а сделать его комфортным для жизни. Часть всей этой мощности будет уходить через пол на улицу (или к соседям). И за этот обогрев будете платить вы, а не монтажники, которые сэкономили на материалах и времени.


Так выглядит мат для водяного тёплого пола

Если ничего из перечисленного ремонтниками не практикуется, значит, компания, в которую вы обратились за организацией отопительной системы, работает на совесть.

Кстати, мы работаем строго в соответствии со строительными нормами, и вам советуем. Узнать больше о нашей работе, а также о ценах и подробностях предоставления услуг, можно через форму обратной связи или по телефонам, указанным на сайте. Консультацию мы даём бесплатно.

Этапы правильного монтажа тёплого водяного пола

С регламентирующими документами и основными ошибками разобрались. Теперь стоит кратко сказать о правильной последовательности действий при монтаже.

Для монтажа будут использоваться:

• Трубы

• Коллектор и оборудование для него

• Демпферная лента для защиты стяжки

• Теплоизоляционный материал для предотвращения теплопотерь

• Маты или армированная сетка для монтажа труб

• Хомуты или клипсы для фиксации труб (при использовании мата они не нужны)


Трубы из сшитого полиэтилена для тёплого пола

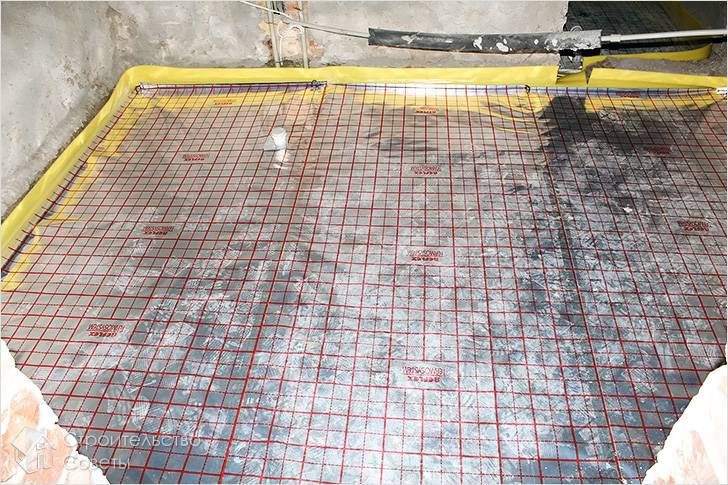

Для начала подготавливают теплоизоляционный слой, чтобы тепло не уходило вниз. Сначала делают гидроизоляцию, укладывая по периметру комнаты демпферную ленту, затем пол заливают гидроизоляцией или застилают плёнкой. Поверх плёнки укладывается основная часть изолирующего слоя – пенопласт, пенополистирол.

После этого подготавливается место, куда будут крепиться трубы отопления. На теплоизоляцию укладывают армированную сетку или специальные маты.

Под сантехнику и тяжёлую мебель тёплые полы не укладываются. Это и забота о сохранности хрупких элементов системы, и способ экономии

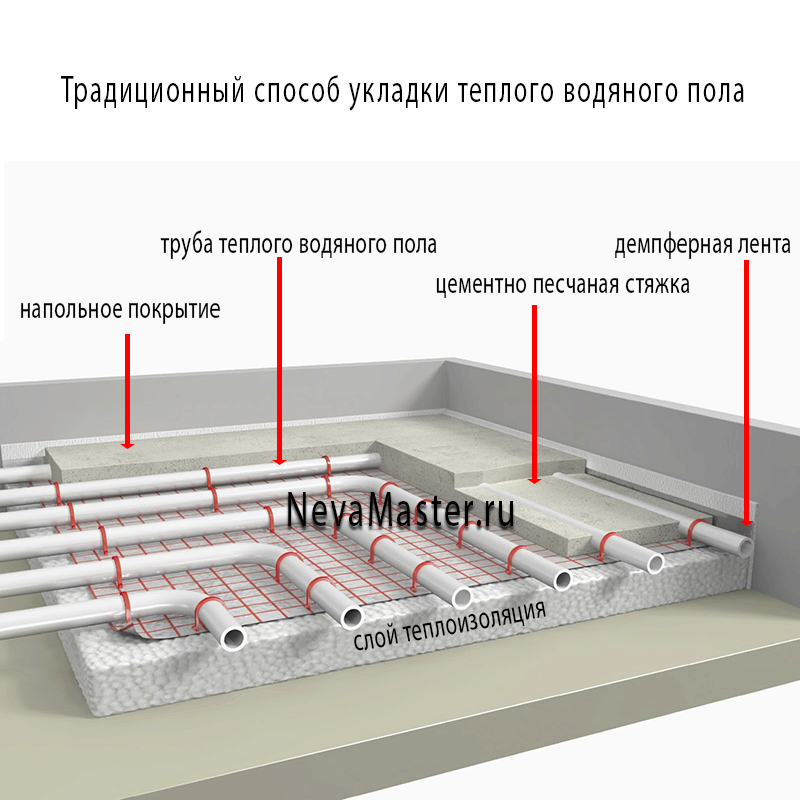

Слои тёплого пола

Монтаж труб

Правильная укладка труб теплого пола начинается с выбора труб подходящего диаметра. В качестве материалов могут использоваться сшитый полиэтилен, металлопластиковые композиции, полиэтиленовые и даже медь. Медные трубы выбирают редко из-за высокой теплоотдачи их и большой стоимости.

Рекомендуемая длина контура в 100 метров примерно равна площади помещения в 15-20 м2. Исходя из этого, рассчитывается заранее количество контуров на комнату

Контур обязательно состоит из цельного куска трубы. Хомуты при закреплении находятся на равном расстоянии друг от друга. Если используется специальный мат, труба просто укладывается в него.

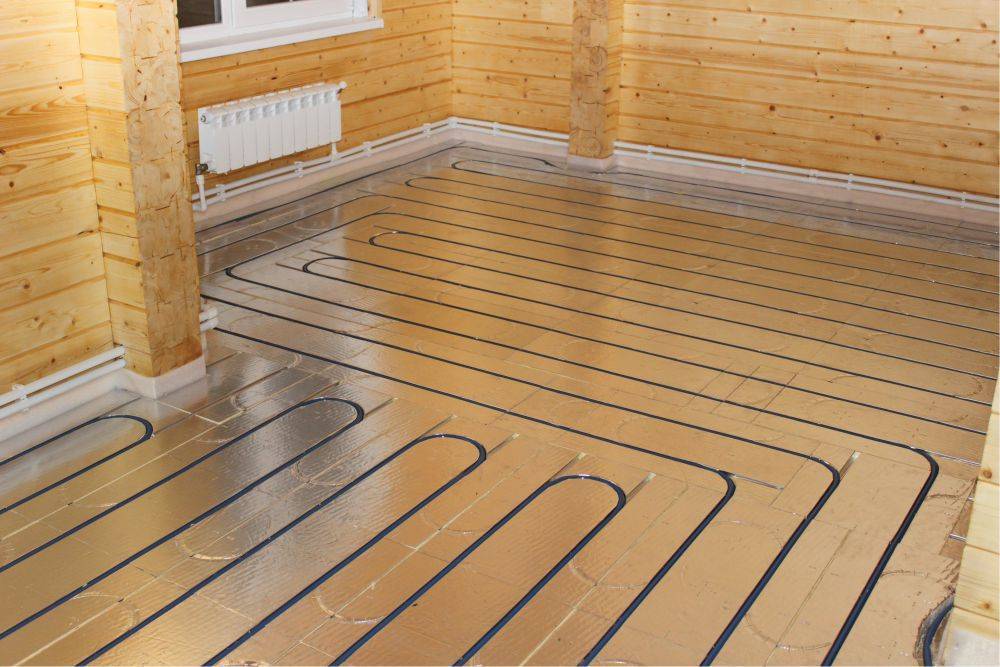

Виды укладки труб тёплого пола

Способов укладки существует несколько. Каждый имеет свои плюсы и минусы, а выбор производится в зависимости от особенностей помещения.

Например, схему «улитка» используют для больших помещений, а «змейка» подходит для маленьких, так как в большом контуре вода успеет остыть, и одна часть помещения всегда будет холоднее другой.

Схема укладки «улитка»

Монтаж коллектора

Правильный монтаж коллектора тёплого пола очень важен, ведь именно от этого элемента зависит, будет система работать правильно или нет. Коллектор распределяет воду и контролирует её температуру. Перед началом работ считают, сколько контуров понадобится для обогрева всего дома, исходя из этого выбирают коллектор в определённым числом выходов.

Для каждого контура на коллекторе имеется терморегулятор, так что можно настроить температуру для разных помещений.

Устанавливают коллектор обычно на стену, используя при этом специальный кронштейн. Можно устанавливать его за фальшстеной, чтобы не портить вид помещения, но обязательно стоит обеспечить к нему удобный доступ.

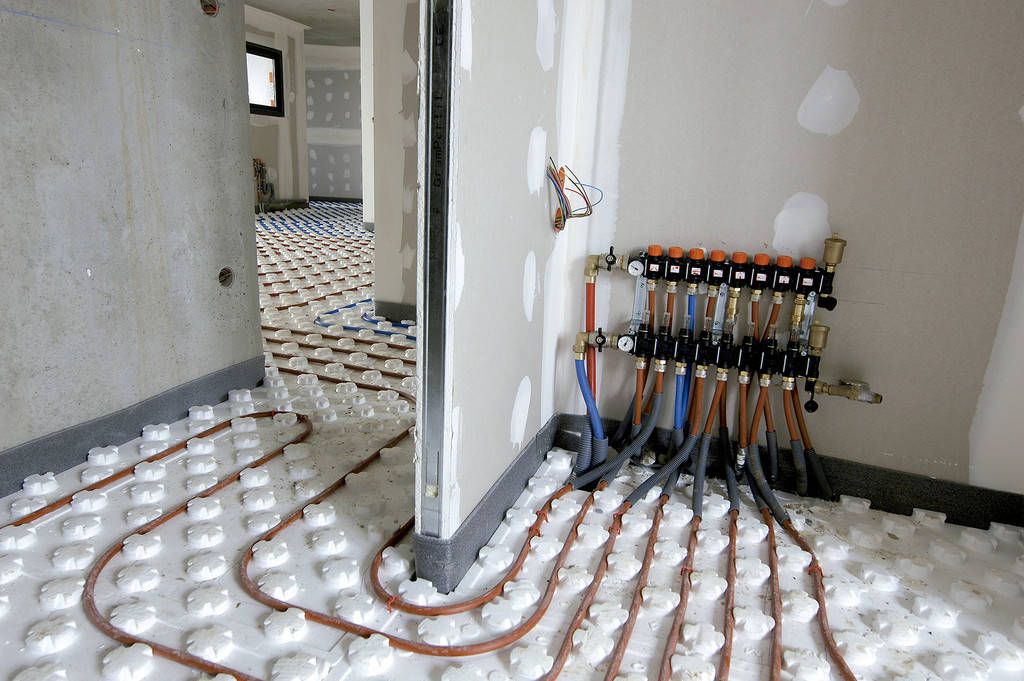

Коллектор водяного тёплого пола

После подключения коллектора можно приступать к тестированию системы. Если никаких проблем не было выявлено, стоит переходить к следующему этапу – заливке стяжки. Когда стяжка окончательно высохнет, на неё укладывают финишное покрытие. Рассмотрим одно из самых предпочтительных покрытий для тёплого пола – плитку.

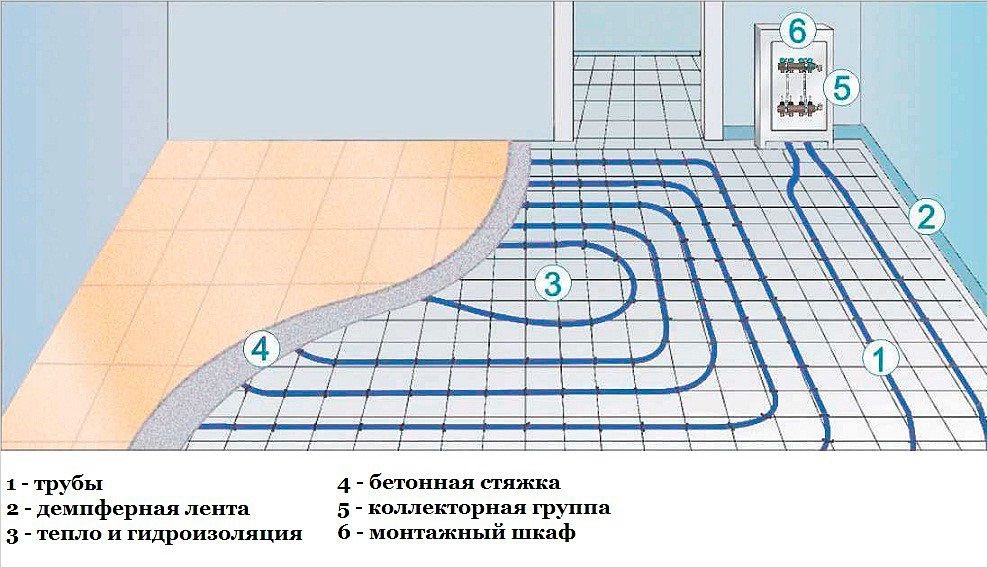

Общая схема всех элементов тёплого водяного пола

Особенности укладки плитки на тёплый пол

Правильная укладка плитки на тёплый пол происходит по следующим правилам:

• С применением специального эластичного клея. Он должен быть предназначен именно для укладки плитки на тёплые полы, о чём сообщит надпись на упаковке;

• С правильной стяжкой. Сама смесь для стяжки должна содержать в себе пластификаторы, которые защитят пол от разрушения при регулярных перепадах температур. Пластификаторы можно добавлять и в обычную сухую смесь для стяжки – как правило, этот вариант более экономный;

• С правильной толщиной стяжки. Толщина заливки тёплого пола должна составлять от 7 до 10 см. Это идеальная толщина для распределения и отдачи тепла.


Слои тёплого пола с плиткой

В фирме «Адмирал» монтаж тёплого пола производится в соответствии со СНиП и ГОСТ. Заказать монтаж водяного тёплого пола можно, позвонив по телефону указанному на сайте, или записавшись через форму обратной связи.

Остались вопросы?

Закажите консультацию,
и мы подберем для вас идеальное решение!

Нажимая на кнопку, вы даете согласие на и соглашаетесь c политикой конфиденциальности компании.

Устройство теплых водяных полов cвоими руками

27 сентябряПубликации

Теплые полы уже давно стали популярными и довольно широко распространенными в жилых помещениях. Это можно объяснить рядом преимуществ такого типа отопления по сравнению с обычным. В первую очередь, надо обратить внимание, что обогрев помещения от теплых полов происходит более равномерно, чем от радиаторов.

При этом в помещении создается оптимальный и комфортный температурный режим – на уровне ног теплее, а на уровне головы человека температура уже немного ниже. Таким образом, уменьшается вероятность сквозняков и «мертвых зон», куда не поступает теплый воздух.

Можно отметить несколько видов теплых полов. Различаются они используемыми материалами и технологией монтажа. Одним из популярных вариантов можно назвать водяной вариант теплых полов.

Устройство водяного теплого пола обходится немного дороже, однако в обслуживании такие полы обходятся дешевле. Еще одним плюсом в пользу данного варианта является отсутствие электромагнитного излучения, в отличие от электрического теплого пола.

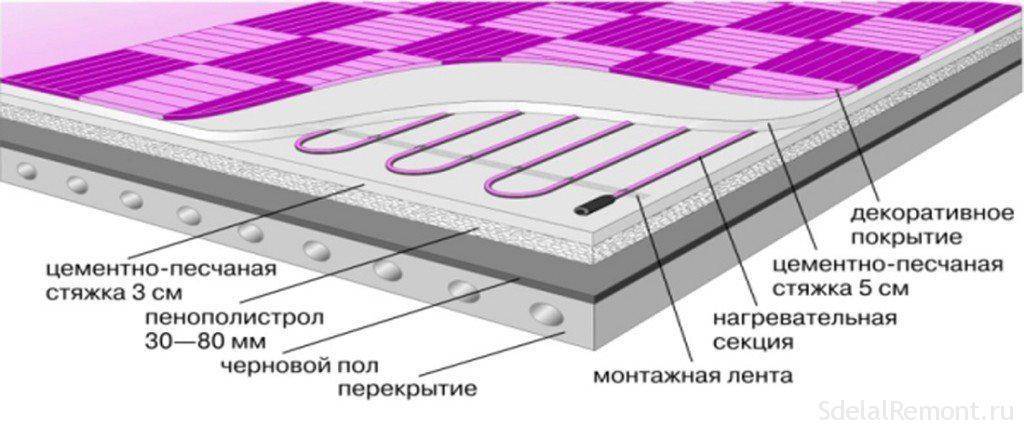

При монтаже пола выполняется установка нескольких слоев различного материала. Специалисты рекомендуют соблюдать следующую структуру:

• первоначальный слой или основание – чаще всего это бетонная плита, либо черновой пол из дерева;
• гидроизолирующий материал в дополнении с демпферной лентой, проложенной по периметру;
• теплоизолирующие материалы;
• непосредственно теплый пол, выполненный из труб с тепловым носителем – водой;
• бетонный раствор;
• напольное покрытие.

Толщина всей конструкции может быть в пределах от 7 до 15 см. Зависит она от толщины стяжки, объема утеплителя, диаметра проложенного трубопровода.

Подготовка основания

Перед началом работ выполняется полный демонтаж старого пола до основания. После этого производится зачистка основания, удаление мусора.

Первоначальный слой должен быть сухим и чистым в этом состоит его подготовка. Важно, чтобы основание было максимально ровным.

Допускается небольшие отклонения, но не более 5 мм. В случаях, когда есть сильные неровности, основание следует предварительно выровнять или же выполнить новую стяжку.

Устройство теплого пола водяного на бетонном основании – это наиболее удобный и качественный вариант. Чтобы выполнить его, следует провести демонтаж старой стяжки. Можно сделать дополнительный слой теплоизоляции.

Иногда устройство водяного теплого пола на бетонном основании предполагает выполнение черновой стяжки по грунту. В этом случае надо соблюдать определенную технологию процесса:

• первым слоем должна быть выполнена присыпка из песка;
• далее укладывается слой щебня;
• заключительный этап – черновая стяжка.

Щебень можно заменить керамзитом. После его укладки также выполняется трамбовка. Насыпь песка вместе не должна превышать более 30 см вместе со щебнем. Перед выполнением заливки черновой стяжки должна укладываться армирующая сетка.

При большой площади поверхности следует выполнить определенные расстояния между зонами (компенсационные). Это необходимо для компенсирования и распределения нагрузки. При невыполнении данного правила возможно растрескивание стяжки в процессе высыхания.

Устройство стяжки основания занимает больше времени, чем укладка на бетонные плиты. Однако, такой вариант более прочный и надежный.

Гидроизоляционный слой

Вторым этапом является укладка гидроизоляции. Обычно для этого используется полиэтиленовая толстая пленка. Ее толщина должна быть не менее 250 мкм. Желательно подобрать полотнище, соответствующее размеру помещения. Если сделать это невозможно, то небольшие полотнища следует накладывать с нахлестом друг на друга. Нахлест следует соблюдать более 12 см. соединить швы пленки можно при помощи скотча. Напуск из пленки надо выполнить и на стены. По периметру стен следует наклеить демпферную ленту.

Выполнение теплоизоляции

Далее следует теплоизоляционный слой, не позволяющий уходить теплу вниз. Толщина его зависит от того, на каком этаже находится помещение. Если речь идет о первом этаже, то рекомендовано сделать слой теплоизоляции толщиной не менее 5 см. В других случаях будет достаточно и 2 см.

Рекомендованным материалом для данного слоя является пенофол. Это экологически чистый материал, трудновоспламеняющийся и не пропускающий влагу. Он хорошо отражает тепло.

Иногда в качестве теплоизоляции используются специальные плиты из полимерных материалов. Они достаточно плотные, хорошо выдерживают нагрузки и не пропускают тепло. Установка плит схожа с монтажом ламината. Плиты имеют соединения между собой в виде «замка».

Монтаж трубопровода

Для укладки теплого пола рекомендуется использовать два вида трубопровода, которые являются наиболее подходящими для такого вида работ – металлопластиковый или из полиэтилена.

По мнению специалистов, полиэтиленовые трубы для выполнения теплого пола подходят больше, благодаря некоторым преимуществам в сравнении с металлопластиковым трубопроводом. Они более прочные и гибкие, что исключает вероятность перегиба и перелома трубы.

Такой трубопровод практически не подвержен деформации, на нем не образуются трещины. Однако металлопластиковые изделия нагревают пол несколько эффективнее.

Можно отметить несколько правил, которые обязательно учитываются при прокладке трубопровода для теплого пола. Ими являются следующие моменты:

• отступать при монтаже от стен необходимо не менее чем на 15 см;
• на поверхности, где в основании пола находятся стыки плит, трубы следует защитить специальной металлической гильзой;
• разбег между уложенными трубами должен быть в пределе 10-30 см;
• общая длина контура должна не превышать более 100 метров.

Необходимо выявить наиболее холодную часть помещения. В таких местах можно укладывать трубы более плотно, но соблюдать правило – не плотнее 10 см.

Чтобы правильно уложить трубопровод надо пользоваться специальными схемами. Существует несколько разнообразных способов укладки. Схема устройства водяного теплого пола «змейка» является одной из самых популярных. Также пользуются большим вниманием схемы «спираль» и «зигзаг». Все они различны по плотности укладки. Есть схемы устройства водяного теплого пола с переходами различной плотности, также существуют варианты укладки сдвоенного трубопровода и другие.

Проверка работоспособности системы

После укладки трубопровода следует проверить работоспособность. В установленные контуры поступает горячая вода через коллекторную систему. Поскольку в трубах находится воздух, его необходимо выпустить при помощи специальных кранов. Такие краны также используются для слива воды из системы. Функционирование системы должно осуществляться в течение суток. За это время необходимо выявить места протечки, если таковые есть. Если же система работает исправно, то можно приступать к финишной стяжке пола.

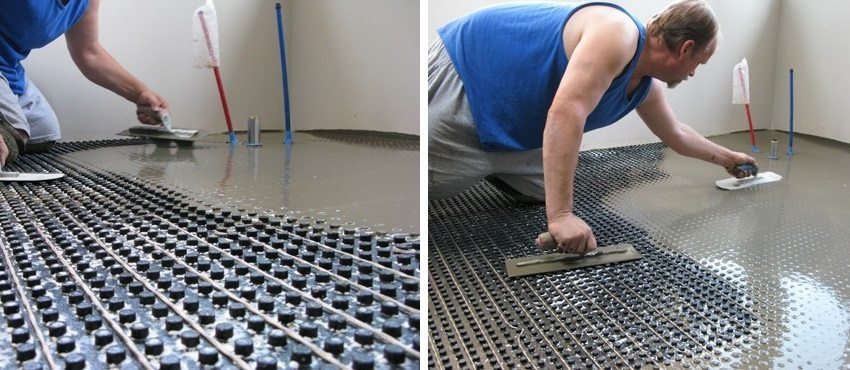

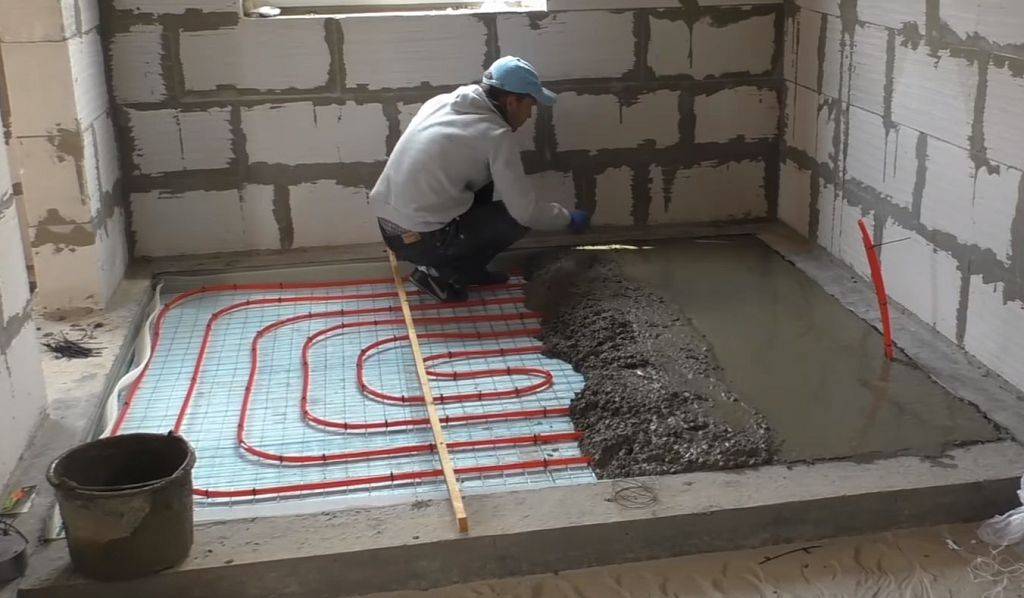

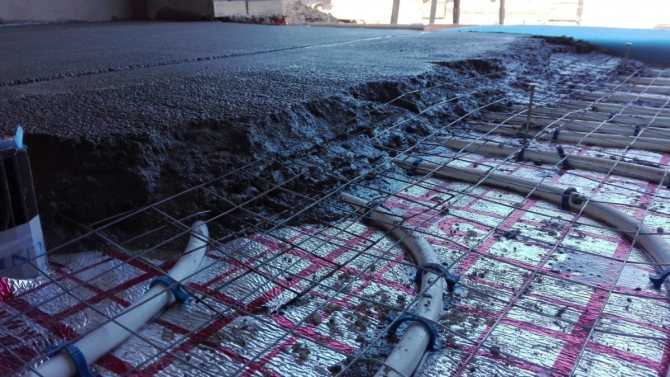

Финишная бетонная стяжка

Перед выполнением стяжки, надо обратить внимание на некоторые правила:

1. Сверху труб должна быть помещена специальная сетка из металла.
   Размер ячейки должен составлять 10/10 см, а сечение проволоки – 0,3 см или немного больше.
2. Сетка не должна пересекать швы из декомпрессионной ленты.
3. Стяжку лучше всего выполнять, используя специальные растворы пластификатора в сочетании с бетонной смесью или смеси для выравнивания пола. При этом толщина стяжки с пластификатором не должна превышать более 3,5 см. Без пластификатора можно выполнять стяжку в 5 см толщины. Пластификаторы используются для предотвращения появления трещин в стяжке.
4. Рабочее давление в трубопроводе обязательно должно быть включено.

После выполнения стяжки, ее следует накрыть водоудерживающим материалом и оставить на неделю. Затем стяжка раскрывается и оставляется для просыхания минимум на 28 дней. После этого можно приступить к укладке напольного покрытия.

Оптимальное покрытие для пола

Можно использовать различные материалы в качестве покрытия для полов. Например, нередко это может быть ламинат, паркетная доска, ковролин, пробковое покрытие, линолеум. Однако самым популярным вариантом в данном случае можно назвать керамическую плитку.

Сочетание ее с водяным полом очень удачное, благодаря гигроскопичности материала. Это значит, что плитка не впитывает влагу и не пропускает ее. Смена температурного режима, например, при включении и выключении водяного пола, не оказывает отрицательного воздействия на плитку. Кроме того, такой материал обладает высокой теплоотдачей. Плитка при нагреве отдает значительную часть тепла в помещение.

Наиболее популярна плитка в качестве напольного покрытия для теплого пола в санузлах, ванной комнате, прихожей и кухне. Устройство водяного теплого пола под плитку практически ничем не отличается от стандартного плана укладки. Единственное различие состоит в том, что это займет чуть больше времени – сама укладка плитки более трудоемкий процесс, чем настил ковролина, например. К тому же придется дополнительно ждать после выполнения укладки плитки.

Устройство под плитку водяного теплого пола выполняется в случаях, когда предполагаются высокие механические нагрузки на напольное покрытие и пол в целом. Также, специалисты не рекомендуют использовать слишком толстую плитку – мрамор или керамогранит. Лучше всего обойтись обычной керамикой.

Нередко возникает вопрос о том, насколько сложно выполнить обустройство теплого водяного пола собственными силами и возможно ли это. Устройство теплых полов водяных своими руками выполнить вполне реально, однако, не имея необходимого опыта и знаний, это может быть достаточно сложно. Нужно учитывать, что выполнить такую трудоемкую работу одному человеку практически невозможно.

Устройство водяных теплых полов своими руками не принесет положительного результата, если не соблюдать определенную технологию. Поэтому, если нет уверенности в своих силах, то лучше доверить обустройство теплых полов профессионалам.

Укладка плитки на полы с подогревом – Системы горячего водоснабжения

Укладка плитки на полы с подогревом – Системы горячего водоснабжения – Instarmac

Закрыть поиск

Показать больше результатов

Мы используем такие инструменты, как файлы cookie, для предоставления основных услуг и функций на нашем сайте. Мы также используем это для сбора данных о том, как наши посетители взаимодействуют с нашим сайтом, продуктами и услугами. Нажимая «Принять», вы соглашаетесь на использование нами этих инструментов для рекламы, аналитики и поддержки.
Я согласен Условия политика конфиденциальности

A – Concrete Substrate
B – DPM
C – Изоляция
D – Трубы отопления
E – Скрини
F – Прайс. Подходяще для типа Screed

G – – Prime. Нанесение клея (выбирается в зависимости от типа плитки)
H  – Установка плитки
I  – Затирка всех швов

1а. Системы горячего водоснабжения – залитые стяжкой

Состоят из ряда труб, встроенных в предварительно уложенную стяжку, часто на основе сульфата кальция из-за его характеристик текучести. Подготовка поверхности и грунтование, необходимые перед укладкой плитки, такие же, как и для стяжки без теплого пола. Перед укладкой плитки должны быть соблюдены следующие критерии:

1. Стяжка должна выдерживаться в течение минимального времени отверждения перед включением отопления (обычно это 21 день для песчано-цементных стяжек и 7 дней для стяжки из сульфата кальция).
2. Теплый пол должен быть полностью введен в эксплуатацию и испытан. Это не простое испытание под давлением, это должен быть полный нагрев и охлаждение системы. Обычно это 7-дневный цикл. Только так можно выявить слабые места стяжки.
3. Все деформационные швы должны быть идентифицированы и выполнены в плитке. Движение стяжки при изменении температуры является основной причиной разрушения плиточного пола, поэтому необходимость деформационных швов чрезвычайно важна. Деформационные швы должны присутствовать между всеми различными зонами обогрева, дверными порогами, бортиками и периметрами.
4. Традиционные основания на основе цемента и стяжки из сульфата кальция должны быть проверены на уровень влажности и подтверждены относительной влажностью 75% или менее с помощью волосяного гигрометра. Запатентованные стяжки на основе цемента могут затвердевать и высыхать с разной скоростью, поэтому всегда консультируйтесь с производителем.
5. Выбранные клеи и растворы должны быть гибкими.
6. Не запускайте нагрев при высоких температурах, так как это приведет к высыханию клея и затирки, что приведет к растрескиванию и отслоению. При укладке плитки включите обогрев при пониженной температуре – это означает, что температура пола не должна превышать 15°C.
7. После укладки плитки и затирки температура должна оставаться неизменной в течение как минимум 7 дней. По истечении этого времени теплый пол можно медленно довести до полной рабочей температуры. Рекомендуется максимальное повышение температуры воды на 5oC в день.

1b, Системы горячего водоснабжения – крепятся к предварительно сформированным изоляционным панелям

Эта популярная альтернативная система устраняет необходимость в стяжке за счет использования предварительно вырезанных каналов в изоляционной панели для размещения труб горячего водоснабжения.

Эта система обеспечивает легкий базовый вариант, на который можно укладывать плитку напрямую. Часто поверхность изоляционной панели может быть покрыта алюминиевой фольгой для лучшего распределения тепла. Перед началом укладки плитки необходимо выполнить следующее:

1. Все предварительно сформированные панели для пола должны быть прочно закреплены на основании и должны быть прочными и прочными, без движения. Всегда сверяйтесь с инструкциями производителя по установке.
2. Полы с подогревом должны быть полностью введены в эксплуатацию и испытаны под давлением перед укладкой плитки, чтобы убедиться в отсутствии утечек.
3. После установки водопроводных труб и в течение 24 часов до укладки плитки рекомендуется очистить все панели и убедиться, что они не содержат пыли. Мы рекомендуем загрунтовать всю поверхность панелей аккуратным слоем UltraTile ProPrimer, включая установленные трубы отопления и полости, в которых нет труб.
4. После полного высыхания грунтовки можно приступать к укладке плитки с использованием клея S1 или S2. Убедитесь, что все полости внутри панелей сначала заполнены клеем с помощью шпателя с гладкими краями. Это обеспечит ровную поверхность панели перед нанесением того же выбранного клея с помощью зубчатого шпателя до требуемой толщины слоя.
5. Следуйте тем же инструкциям, что и в 1a. 5. и 7, для отверждения клеев и растворов и эксплуатации системы подогрева пола.

A  – Основание
B  – При необходимости нанесите DPM на вновь уложенные стяжки
C  – Клей, указанный производителем напольного отопления ProPrimer
F  – Нанесение клея S1 или S2
G  – Укладка плитки
H  – Затирка швов эластичной затиркой

Существуют различные производители напольного отопления, включая Warmup, которые предлагают ряд систем различных типов, включая Sticky Mat и Total-16. Мы рекомендуем вам всегда обращаться к инструкциям производителя при установке теплых полов.

Посетите сайт warmup.co.uk, чтобы загрузить технические руководства по прогреву.



Головой офис

Danny Morson Way
Birch Coppice Business Park
Dordon, Tamworth B78 1SE

Великобритания Тел: +44 (0) 1827 254 400

Scotland & Irland Office

Suite 1 E/F Liberty House
15 Cromarty Campus
Rosyth, Fife KY11 2YB

Шотландский тел.: +44 (0) 141 260 9051
Ирландский тел.: +44 (0) 141 260 9053

что и какой толщины лучше сделать

Комфорт в доме, квартире или коттедже зависит от правильного расположения коммуникаций, важным элементом которых являются теплые полы. Их функционирование полностью зависит от того, правильно ли сделана стяжка на водяном теплом полу.

И неважно, как будут проходить работы – с привлечением бригады или своими силами. Главное, чтобы все процессы проводились правильно и в соответствии с действующими стандартами.

Содержание статьи:

• Какой может быть стяжка?
  • Способы нанесения
  • Отличие в материале изготовления
  • Особенности выбора толщины слоя
• Стяжка мокрого типа
• Нюансы проверки
Выводы и полезное видео по теме 9044 9044 стяжка?

Трубы с водой или другим теплоносителем, используемые для обустройства отопления, спрятаны внутри конструкции пола. собирается, как пирог, из нескольких слоев, среди которых есть стяжка, призванная защитить линию от механических повреждений и обеспечить равномерный прогрев всей поверхности.

Методы нанесения

В зависимости от консистенции вещества, используемого для устройства, выделяют влажную, сухую и полусухую стяжку. Первый вариант изготавливается из доступных материалов – чаще всего это песок и цемент. Более того, вы можете попробовать реализовать его самостоятельно – нужно немного потренироваться и приложить усилия.

Особенность заключается в правильном приготовлении смеси и ее равномерном распределении. Консистенция будет жидкой, что облегчает нанесение и выравнивание.

Мокрая версия стяжки идеально подходит для отделки мрамором, керамикой или другим декоративным покрытием. Слой хорошо проводит тепло и передает его натуральному камню, который максимально отдает его в помещение, обеспечивая обогрев

Сухой способ достаточно прост в монтаже и может быть реализован самостоятельно. Все комплектующие можно купить – производители предлагают сухую засыпку из композитных материалов и готовых гипсокартонных листов. Наполнитель будет располагаться по всей поверхности и покрывать сверху ГВЛ, который фиксируется саморезами.

Для выполнения третьего вида стяжки вам потребуется дополнительное оборудование. Это пневмонагнетатель и другие автоматические устройства. Чтобы равномерно распределить полусухую смесь, нужен опыт выполнения подобных работ.

Возможна аренда техники – строительные организации сдают ее в аренду. Правда, без навыков справиться с работой будет сложно. Смесь лучше покупать готовую – самостоятельное изготовление будет затруднено из-за труднодоступности отдельных компонентов. Да и производители не спешат делиться нужным рецептом.

Фотогалерея

Фото

Наполнитель плотно утрамбовывается, максимально заполняя все пустоты. Сверху он покрыт гипсоволокнистым листом. Правда, сухой вариант боится влаги

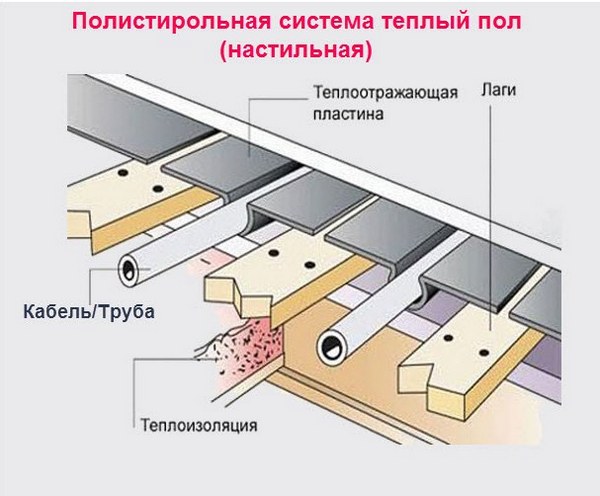

Деревянные модули крепятся к основанию, а металлические пластины вставляются в специальные углубления – пазы. Затем укладывается основная труба. Это сухой метод, который сложно назвать стяжкой.

Полусухая смесь трудно перемешивается вручную и распределяется по поверхности. Целесообразно заказывать его уже готовым, а поставку выполнять пневмонагнетателем 9.0003

Для нанесения жидкого раствора требуется ловкость. Но если есть желание, то можно научиться. В крайнем случае поверх слегка неровной стяжки можно будет нанести самовыравнивающееся финишное покрытие

Сухая стяжка

Деревянные модули для водяного теплого пола

Полусухая смесь

Стяжка мокрого типа

Выбор расстановки зависит от особенностей помещения, навыков и бюджета. В любом случае, решив сделать полы теплыми, нельзя экономить на качестве. Даже самый лучший материал может испортить ваши кривые руки.

Тем более что система строится не одно десятилетие – затраты оправданы и окупятся в ближайшие годы. Если вы приглашаете дешевых сотрудников и не контролируете каждый процесс, который они выполняют, вы можете заплатить двойную цену.

Отличие в материале изготовления

Для выполнения стяжки могут использоваться различные смеси и материалы. Вы можете приготовить раствор самостоятельно, купить сухую смесь и замесить ее, используя рекомендации производителя, либо заказать готовый материал, который будет доставлен в указанное время.

Наиболее часто используемые варианты:

• бетон – можно заказать или изготовить;
• раствор песка, цемента и дополнительных добавок для улучшения свойств будущих покрытий;
• цемент товарный с минеральными наполнителями типа Ceresit CN 85 и др.

При выборе готовых материалов для устройства стяжек следует внимательно следить за тем, чтобы они были предназначены для теплых полов и строго следовать рекомендациям производителей.

Особенно необходимо соблюдать требования относительно толщины устраиваемого покрытия – как правило, этот показатель не должен превышать 10 мм. Эта смесь быстро сохнет, но ее нельзя использовать во влажных помещениях и снаружи здания.

Для стяжки поверх больше подходит бетонный или песчано-цементный состав, составленный в соответствующих пропорциях. Причем его рецепт можно усовершенствовать, создав более пластичную смесь, наиболее подходящую для устройства плавающей стяжки.

Для этого придется купить специальную жидкость – пластификатор для бетона. Это вещество добавляется в пропорциях, указанных производителем на этикетке. Он позволяет получить пластичный раствор, устойчивый к повреждениям после высыхания.

Также понадобится полипропиленовая фибра – это наполнитель, используемый для армирования смеси. С его помощью можно создать состав, максимально устойчивый к растрескиванию.

Для приготовления раствора лучше брать цемент марки М300, или М400. В крайнем случае подойдет М200, но не меньше. Песок следует выбирать чистый, не содержащий крупных фракций.

Важно помнить, что любую смесь, кроме сухой, следует использовать сразу. Его хранение недопустимо – начнется процесс застывания. А произойти это может через 2-4 часа, если иное не указано в рекомендациях производителя.

Особенности выбора толщины слоя

Одним из ключевых моментов является выбор толщины стяжки для . Здесь слишком плохое значение слишком мало, и наоборот. В первом случае покрытие быстро растрескается по всей поверхности и просто выйдет из строя. Да и равномерного нагрева не получится.

Слишком тонкий слой не позволит теплу равномерно распределяться, поэтому он должен быть не менее 30 мм. Если тепло проходит через достаточно толстый слой бетона, то до поверхности доходить будет долго

Во втором – слишком высокий слой над трубой с теплоносителем будет долго греть.

Кроме того, пользователь дополнительно получит следующие недостатки:

• неравномерный нагрев – полосы тепла чередуются с холодными, особенно если внизу трубы диаметром 16 мм;
• большой расход материалов, превращающийся в ненужные отходы;
• долгое время укладки – толстый слой будет сохнуть более 1,5 месяцев, что не всегда допустимо;
• значительное повышение уровня пола уменьшит общую высоту помещения.

Оказывается, к выбору оптимальной толщины нужно подходить ответственно. Более того, если посмотреть рекомендации производителей оборудования и материалов по обустройству системы теплого пола, то они советуют делать слой стяжки в среднем на 40-45 мм выше уровня трубы.

На выбор толщины напрямую влияют следующие факторы:

• шаг укладки;
• сам диаметр ;
• тип смеси для заливки на поверхность;
• высота потолка в помещении;
• прочность пола.

С особенностями расчетов водяных теплых полов и определения оптимального шага укладки, с которыми настоятельно рекомендуем ознакомиться.

Учитывая исходные данные, необходимо определить параметры будущего слоя. Причем меньше 30-35 мм брать нельзя, а максимальный предел 100-120 мм. Это рекомендуемые ограничения для жилых комнат.

При монтаже стяжки его часто выполняют в 2 этапа – сначала заливают трубы, застилая на одном уровне с ними. Затем нанести второй слой нужной высоты (+)

В случае с производственными помещениями подход будет кардинально другим – все зависит от их назначения и нагрузок, которые необходимо выдерживать – будут ли посетители танцевать, если это кафе или вилочные погрузчики, если речь идет о складе супермаркета. Речь идет о толщине 200 мм.

Более популярный материал для устройства стяжки – бетон или цементно-песчаный раствор, наносимый мокрым способом. Важно не забывать о необходимости выполнения деформационных швов, которые обеспечат качественный цельный слой над трубами с водой.

Для этой процедуры используйте прокладку из пенополистирола шириной 10 мм – демпфер. Он позволяет получить плавающий пол, не связанный со стенами помещения, поэтому не оказывает на них никакого воздействия при нагреве или охлаждении.

Правила выполнения деформационных швов зависят от особенностей помещения. Самое основное требование – проложить по периметру помещения демпфирующую ленту из эластичного материала. Важно сделать это до укладки стяжки.

Фотогалерея

Фото

При переходе магистрали из помещения в помещение в обязательном порядке в дверном проеме должен быть выполнен компенсационный шов с помощью эластичной ленты. Это позволит избежать трещин на стяжке.

Для помещений площадью 60 м2 и более необходимо выполнять разбивку на секции по 30 м2. В противном случае растрескивание покрытия будет обеспечено.

Если помещение длинное, то его тоже придется отделять деформационным швом. Максимально допустимая длина с одной стороны 8 метров

Для помещений сложной формы, даже если они не превышают 30 м2, целесообразно делать разделение демпферной лентой. Бетон при высыхании деформируется, а пластиковая лента все это возьмет на себя.

Магистраль идет из комнаты в комнату

Большая площадь

Длинная комната

Сложная комната

Стяжка мокрого типа

Самостоятельно можно выполнить стяжку из песчано-цементного раствора. Приготовить его в домашних условиях не сложно. Более того, покупка дополнительных включений улучшит характеристики прочности и пластичности смеси, сделав ее похожей на бетон.

Рецепт приготовления влажной рабочей массы прост: нужно взять 3 части песка, добавить к нему 1 часть цемента. Для улучшения свойств, способствующих лучшему распределению смеси, нужно всыпать пластификатор, а для армирования ввести волокно.

Фотогалерея

Фото

Песок покупать просеянный, а цемент марки М400 или М300. Такие компоненты позволяют получить качественную смесь

Пластификатор покупают на предназначенный для бетона. Добавлять его следует исходя из рекомендаций, данных производителем на упаковке

Волокно лучше брать полипропиленовое. Его потребуется 0,9-1 кг на 1 м3 раствора. При добавлении этот компонент тщательно перемешивается с сухими компонентами, обеспечивая равномерное распределение в смеси

В готовой рабочей массе все компоненты должны быть хорошо распределены. При использовании армирующей сетки фибра в раствор не добавляется, ограничивается пластификатором и водой

Песчано-строительный цемент

Пластификатор для бетона

Полипропиленовая фибра

Готовая смесь

Перед приготовлением состава необходимо определить сколько слоев стыковать в два или в один? От этого будет зависеть объем смеси, которую нужно будет приготовить.

Сначала можно залить уложенные трубы, получив на выходе поверхность вровень с их размещением. Второй слой, который будет над ними, будет сделан после высыхания первого. Или сразу сформировать слой нужной высоты. Для мастера-самоучки проще и удобнее второй вариант.

Для его выполнения потребуется разметить в помещении высоту будущего слоя. Здесь нужно использовать лазерный уровень и металлические направляющие, называемые маяками.

Галерея изображений

Фото

Необходимо просверлить отверстия для установки дюбелей-гвоздей по ровной линии – место установки маяка

Дюбель диаметром 8 мм прочнее держится в бетоне чем 6 мм. Сначала надеваем на него шайбу, чтобы обеспечить плотное прилегание к пене. Вбиваем пластиковые дюбели по всей длине помещения

С помощью лазерного уровня отмечаем высоту будущей стяжки – она на такой глубине, что придется забивать гвозди. Важно учитывать толщину маяка при установке его на дюбель, чтобы не ошибиться с высотой

Осталось водрузить металлическую рейку на подготовленные крепления и проверить правильность установки с помощью лазерной разметки – линия должна быть идеально прямой

Пришло время фиксации – накладываем раствор без зазоров по линии укладки планки из будущего маяка, соблюдая осторожность, чтобы не повредить контур трубы

Чтобы не погнуть рейку, погружайте ее в раствор плавными направленными движениями. Выполняйте уверенно и аккуратно по всей длине маяка.

Необходимо выровнять раствор под рельс. Для этого в местах, где есть зазоры между поверхностью и маяком, нужно добавить еще смесь и тщательно ее разровнять. Излишки раствора следует удалять с небольшим уклоном.

Дальнейшие работы можно продолжить через сутки, когда смесь схватится и прочно зафиксирует поставленный маяк

Сверление отверстий

Забивка дюбелей

Определение высоты стяжки

Установка маяка

Нанесение раствора под профиль маяка

Погружение маяка в раствор

Выравнивание раствора вровень с маяком

Раствор, прочно закрепивший маяк

Вариант маяка – верный помощник в получении правильной стяжки поверхность. Причем демпферная лента на этом этапе уже должна быть приклеена по периметру и во всех местах, где вы хотите сделать деформационный шов. Без него даже самая лучшая технология укладки не оправдает себя – поверхность покроется трещинами.

Через сутки после установки маяков, используя влажный раствор, можно продолжать работу. Заливка смеси в трубу.

Фотогалерея

Фото

Сначала наносится раствор, начиная с дальнего от входа в помещение угла. Делать это нужно постепенно, работая с небольшим участком

Для выравнивания поверхности можно использовать длинную строительную рейку – правило. Стягивать излишки раствора следует широкой стороной приспособления, а острая предназначена для удаления излишков при оштукатуривании стен

В местах, где не хватает объема, можно смело добавить немного раствора, равномерно распределив по всем неровностям

Осталось еще раз подтянуть правило над обрабатываемым участком, ориентируясь на уровень, заданный установленной маячной рейкой. Предварительно устройство следует очистить от излишков раствора.

Начать с угла

Правило для сглаживания

Добавление раствора в желоба

Повторное выравнивание по правилу

Аналогичным образом вы должны заполнить все участки комнаты, постепенно продвигаясь к выходу. Важно завершить работу до того, как смесь утратит свои свойства. Дожидаемся полного застывания уложенного слоя. На это уйдет не менее 28 дней, если иное не указано в инструкции.

Если вы использовали смесь, купленную у одного из производителей и предназначенную для покрытия труб теплого пола, время ожидания может отличаться. Здесь приходится придерживаться рекомендаций конкретного производителя, чья марка раствора использовалась.

Фотогалерея

Фото

Срезать все неровности и брызги со стен

Убрать неровности поверхности

Убрать весь мусор

Затирка и проверка ровности

Поверхность готова к укладке плитки. А вот для линолеума или ламината необходима притирка. Для этого заливаем стяжку водой, берем полироль и тщательно протираем. Процедура позволяет получить идеальную ровность на выходе.

Такой результат может порадовать не каждого новичка, выполняющего стяжку впервые. Здесь на помощь придет самовыравнивающаяся смесь, которая призвана убрать все перепады. Применяется в соответствии с рекомендациями производителя.

После нанесения останется дождаться высыхания и никакой затирки делать не придется – в результате получается ровная и гладкая поверхность, готовая к декоративной отделке.

Нюансы проверки

При устройстве стяжки мокрого типа из бетона или цементно-песчаной смеси наемной бригадой не стоит торопиться и сразу оплачивать их услуги. Необходимо дождаться полного застывания искусственного камня. Причем первые 2 недели поверхность укрывают пленкой, периодически смачивая водой, чтобы максимально напитать влагой.

Затем нужно выждать время, а это около месяца, чтобы состав, которым покрывали трубы теплого пола, кристаллизовался. Срок зависит от толщины слоя – это индивидуальный показатель для каждого случая.

Как только истекло отведенное время на закалку, можно провести ревизию поверхности, обустройством которой занималась нанятая бригада. Есть некоторые нюансы, которые следует проверить при приеме на работу.

Прежде всего, следует вовремя внимательно осматривать поверхность – наличие трещин однозначно свидетельствует о допущенных ошибках. Такая работа не может быть принята

При осмотре необходимо обратить внимание на каждый участок стяжки во всех помещениях – наличие блеска нежелательно, верхний слой должен быть ровным, равномерно серым, без сколов и трещин.

Затем ровность поверхности проверяют двухметровой рейкой – правилом. Наносится в нескольких местах на стяжку. Норма, если зазор не превышает 4 мм. Это СНиП 3.04.01-87, таблица 25.

Следует проверить горизонтальный уклон – допустимый на длине 4 метра, отклонение от горизонтали не более 0,2 процента. Получается, что в этом случае допустимый уровень уклона составляет 8 мм

Для постукивания лучше брать не молоток, а деревянный брусок и постукивать по обуху. Проверяется вся поверхность – звук одинаковый, звонкий. Если глухой, то есть отслоения стяжки от основания.

Если поверхность выдержала испытание с честью, работа может быть принята и выплачена бригаде честно заработанными деньгами. Если это результат самостоятельной работы, то этим можно гордиться.

Теперь осталось провести тепловые испытания. Важно помнить, что они запускаются через месяц, не раньше. Начинать с 25 с ежедневным повышением температуры на 5 градусов до достижения проектного значения, не забывая следить за потерей давления.

Правила и примеры расчетов системы водяного теплого пола. Рекомендуем ознакомиться с полезной, систематизированной информацией.

Выводы и полезное видео по теме

Технология укладки стяжки на видео:

Подробное видео с пояснениями минимально и максимально допустимой толщины стяжки для водяного теплого пола:

О выборе вид смеси и правила ее изготовления для устройства стяжки:

Существующие способы создания стяжки под трубы теплого пола позволяют выбрать наиболее подходящий вариант для вашего помещения.
