Система утепления фасадов: виды, преимущества и недостатки

Учитывая, что методов утепления фасадов зданий существует очень много непрофессионалу трудно разобраться в этом вопросе. Поэтому попробуем обобщить информацию и расскажем, что такое система утепления фасадов, какие системы бывают и в чём их отличие.

Что такое система теплоизоляции здания

Системы утепления – это комплексная отделка, наносимая на стены здания, главной функцией которой является сохранение тепловой энергии внутри помещений.

Система теплоизоляции представляет собой «пирог», в состав которого входят следующие слои:

  1. Теплоизоляционный материал;
  2. Клеевой состав;
  3. Армирующий слой;
  4. Декоративная отделка.

Такая конструкция не только является отличным теплоизолятором, но имеет защитную функцию, защищая несущие стены дома, значительно продлевает срок его службы.

В качестве утеплителя, могут применяться различные теплоизоляционные материалы, обладающие разными свойствами: теплоизолятор из пористого бетона, пенопласт, минеральная вата, экструдированный пенополистерол и т. д. Материал может быть в виде плит или рулонов. Для крепления теплоизолятора к стене применяется специальный фасадный клей и дюбель-гвозди. Сверху наносится армирующая сетка и декоративный слой.

Какие системы утепления фасадов существуют

В современном строительстве для утепления наружных стен применяются три основных утеплительных системы: лёгкая штукатурная система, тяжёлая штукатурная конструкция и вентилируемый фасад. Рассмотрим, что из себя представляет каждая конструкция, и какие достоинства и недостатки имеет.

Лёгкая штукатурная конструкция или «мокрый фасад»

Самый простой и недорогой способ сделать свой дом тёплым. Технология производства работ при использовании этого способа заключается в следующем: на предварительно подготовленное основание (стену) крепятся при помощи клеевой смеси листы теплоизолятора. Систему утепления мокрый фасад спутать с другой системой невозможно. Внизу фотография готового дома, утепленного именно по технике мокрого фасада.

Крепление усиливается дюбелями. После этого наносится слой армирующей сетки. Далее выполняется декоративная отделка путём нанесения штукатурки и/или фасадной краски. В качестве теплоизоляционного материала используется плиты из пористого бетона, пенополистерол или минеральная вата.

К достоинствам данной утеплительной системы можно отнести: простоту устройства, экономичность, высокую эффективность. Система утепления с использованием пористого бетона Velit — долговечная, экологически чистая и негорючая.

Недостатки связаны с характеристиками других используемых материалов, например, пенополистерол повреждается грызунами, горюч, неэкологичен. Такая конструкция утепления наиболее часто применяется для теплоизоляции малоэтажных домов в частном строительстве.

Тяжёлая штукатурная конструкция утепления наружных стен

По технологии производства работ этот вариант полностью повторяет предыдущий, но слой штукатурки наносится более толстый. Такой способ утепления делает фасад очень устойчивым к различным механическим и климатическим воздействиям. Различия в способах монтажа теплоизоляционных плит всё же имеются: на наружную стену перед креплением плит утеплителя устанавливаются анкера, а используемая армирующая сетка имеет более плотную структуру.

Достоинства такой системы утепления: очень высокие теплосохраняющие свойства, возможность окончательной отделки любым материалом. Главный недостаток такой системы утепления – создание дополнительной нагрузки на стены и фундамент. А также такая конструкция значительно дороже, чем лёгкая штукатурная и требует привлечения высококвалифицированных специалистов.

Вентилируемый фасад

Такая конструкция практически не используется для теплоизоляции малоэтажных домов, однако является весьма эффективной и надёжной. Главная особенность этой системы – наличие воздушной прослойки между теплоизоляционным материалом и ограждающей конструкцией. Вентилируемый фасад выполняет защитную функцию в отношении несущих стен и продевает срок их службы.

Монтаж системы утепления вентилируемый фасад выполняется следующим образом: вдоль наружных стен монтируются вертикальные и горизонтальные направляющие конструкции, которые образуют решетчатый каркас. После этого крепится или засыпается слой теплоизолятора, который сверху покрывается специальной защитной мембраной. По окончании монтажа крепится защитный экран, в качестве которого могут применяться: керамогранит, искусственный и натуральный камень, алюминиевые плиты, сайдинг и т. д.

Достоинства вентилируемого фасада: высокая эффективность, вариативность конечной отделки. Недостатки: большая нагрузка на фасад и фундамент, высокая стоимость. Для устройства вентилируемого фасада необходимо заказывать проект на утепление.

Вот, как то так, я коротенько рассказал об этих конструкций. Конечно, подробно все описать в этой статье не получится, но общее понятие теперь у вас есть. Более подробно, я конечно, буду писать, возможно даже по статье на каждую систему, но это не сейчас.

Поделиться в социальных сетях

Утеплители для фасадов – достоинства и недостатки материалов

Если правильно утеплить дом, можно сэкономить на отоплении и создать комфортный микроклимат внутри. Одним из основных моментов при утеплении фасада дома является выбор материала.

Расскажем об утеплителях, которые предлагают на современном рынке, а также поделимся секретами по выбору подходящего материала.

Чтобы не замерзнуть дома зимой, надо заранее подумать о теплоизоляции

Какие бывают утеплители

Теплоизоляторы делятся на три группы: по принципу действия, составу и форме. Если знать, какие материалы относятся к определенной категории, выбирать будет легче. По принципу действия утеплители делятся на:

  • Предотвращающего типа. Утеплители из натуральных и синтетических материалов с низкой теплопроводностью. Благодаря ему потери тепла минимальны.
  • Отражающего типа. Наружный утеплитель, который отражает солнечные лучи (90–97 % тепла). При этом он пропускает пар изнутри, что хорошо сказывается на микроклимате в доме.

По составу теплоизоляция делится на:

  • Органическую: фибролит, эковата, арболит, ДСП, минеральная вата.
  • Синтетическую: пеноплекс, пенопласт, пенополистирол, сотопластовый утеплитель, вспененный полиэтилен.

Материалы на натуральной основе можно устанавливаться внутри помещений. Синтетические утеплители – снаружи дома.

По форме теплоизолирующие материалы бывают:

  • Сыпучими: гранулированные материалы для заполнения полостей – измельченная пробка, полистирол, керамзит.
  • Волокнистыми (рыхлыми): эковата и стекловата, наносят в заранее подготовленные полости методом напыления.
  • Рулонными: полиуретан и базальтовая вата – достоинство этих материалов в их гибкости.
  • Плитными: ДСП, вспененный бетон – материал поставляется в листах определенной формы и размера.
  • Блочными: пенобетон – одновременно несущая конструкция и утеплитель.

Для внутренней установки подходят рулонные и волокнистые утеплители. Для наружной – блочные и плитные.

Подробнее о фасадной теплоизоляции

Термопанели

Термопанели – это одновременно декоративное и теплоизолирующее покрытие. Высокая стоимость материала компенсируется следующими качествами:

  • Эстетичностью.
  • Экологичностью.
  • Разнообразием фактур и оттенков.

Также материал прост в установке. Он поможет надолго сохранить фасад дома, защитит его от грибка и плесени. Стыки панелей лучше промазать герметиком, чтобы туда не попадала влага.

Дополнительным достоинством термопанелей является быстрая установка

Пенопласт

Легкий, прочный и недорогой фасадный утеплитель. К другим его достоинствам относятся:

  • Устойчивость к воздействию влаги, низким и высоким температурам, бактериям и грибку.
  • Долгий срок службы – от 60 лет.

Чтобы покрытие из пенопласта не деформировалось, сверху его покрывают фасадной штукатуркой.

Пенополиуретан

В основе пены эмульгаторы и полиэфир. Напыляют с помощью специальных инструментов. После затвердевания пенополиуретан приобретает ряд достоинств:

  • Стойкость к изменениям температур.
  • Шумопоглощение.
  • Низкую теплопроводность.
  • Невосприимчивость к грибкам и плесени.
  • Срок эксплуатации до 50 лет.

Под прямыми солнечными лучами пенополиуретан начинает постепенно разрушаться: в этом случае срок службы может сократиться до 20–25 лет.

Сложный процесс нанесения пенополиуретана компенсируется достоинствами этого материала

«Теплая» штукатурка

Состав готовят, как и раствор цемента. Но вместо песка добавляют гранулированный пенополистирол, измельченную пемзу, перлитовый песок, керамзитную крошку. В итоге получается паропроницаемая и звукоизолирующая штукатурка, которая не горит и не пропускает влагу. Эти качества важны для теплоизоляции.

Пенобетон

Пенобетон поставляется в виде блоков. От бетона он отличается пористой структурой, которая и наделяет материал теплоизолирующими свойствами. Характеристика пенобетона:

  • Экологичный состав.
  • Низкая теплопроводность.
  • Устойчивость к появлению плесени.
  • Срок службы от 25 лет.

Это прочный и в то же время податливый материал: в него можно вкручивать саморезы, он легко режется. Все это значительно облегчает утепление дома пенобетоном. Стыки блоков промазывают герметиком, чтобы предотвратить преждевременное разрушение от влаги.

Пенобетонные блоки служат десятки лет

Базальтовый утеплитель

В основе материала базальтовое волокно на минеральной основе. Среди преимуществ материала:

  • Небольшой вес.
  • Низкая теплопроводность.
  • Высокая прочность.
  • Стойкость к химикатам и изменению температур.

Кроме того базальтовый утеплитель хорошо пропускает пар, поэтому фасад под теплоизоляцией может дышать. На нем не скапливается конденсат.

Пеностекло

Это панели из расплавленного стекла, которые обрабатывают специальным составом для придания ячеистой текстуры. Так теплоизоляционные показатели пеностекла возрастают. К другим особенностям материала относятся:

  • Стойкость к химикатам.
  • Прочность.
  • Огнеупорные свойства.

Пеностекло также используется и как декоративный материал.

Утеплители для деревянных домов

Дерево довольно прихотливо. Чтобы предотвратить разрушение, оно должна как можно меньше подвергаться воздействию влаги. Поэтому, чтобы утеплить деревянный дом и предотвратить появление плесени, нужны материалы, которые позволяют пару выходить наружу и защищающие дом от влаги. Этим требованиям отвечают пеноизол и минеральная вата.

Пеноизол

Это пена, которая наносится на особый каркас. Для этого используются специальные инструменты. Пена заполняет все пустоты и в течение 24 часов затвердевает. Пеноизол влагостоек и пожаробезопасен.

Минеральная вата

В основе минеральной ваты расплавленное стекло и горная порода. Среди особенностей материала:

  • Экологичный состав.
  • Устойчивость к высоким температурам.
  • Низкая теплопроводность.
  • Звукоизоляционные характеристики.
  • Устойчивость к воздействию химикатов.
  • Срок службы от 30 до 80 лет.

Минеральная вата легко устанавливается. Выпускается в виде плит и рулонов. Первые подходят для небольших домов, вторые рассчитаны на большие площади покрытия.

Минеральная вата легко крепится к фасаду, потому монтировать ее нетрудно

Какие бывают утеплители для стен дома: разновидность фасадных теплоизоляторов

В процессе строительства дома наиболее сложным, как бы это странно ни звучало, является не основной этап, а тот, в процессе которого затрагиваются проблемы отделки и обустройства удобств.

Дело в том, что строительство дома можно и заказать в какой-либо проверенной компании, но про второстепенные работы, степень важности которых огромна, многие просто забывают. Давайте узнаем ответ на вопрос о том, какие бывают утеплители, так как работать с подобными материалами неопытным людям зачастую приходится самостоятельно.

Основные характеристики утеплителей

Давайте сначала разберём основные критерии, согласно которым отличают хорошие утеплители от плохих, а также выбирают их в зависимости от целесообразности создания такого дополнительного слоя. Сразу упомянем, что утеплители имеют одну основную цель — снижение теплопотерь в зимний период и, соответственно, сопротивление нагреву в летнее время.

Среди более второстепенных функций стоит выделить возможность защиты сооружения от разнообразных внешних факторов. Таким образом, удастся предотвратить любые деформации строения, что значительно увеличит срок возможной эксплуатации дома.

Обратите внимание! Характеристики утеплителей, на основе которых и должен осуществляться выбор, основываются именно на функциях, причём иногда затрагиваются и дополнительные возможности.

Вот наиболее значимые характеристики утеплительных материалов:

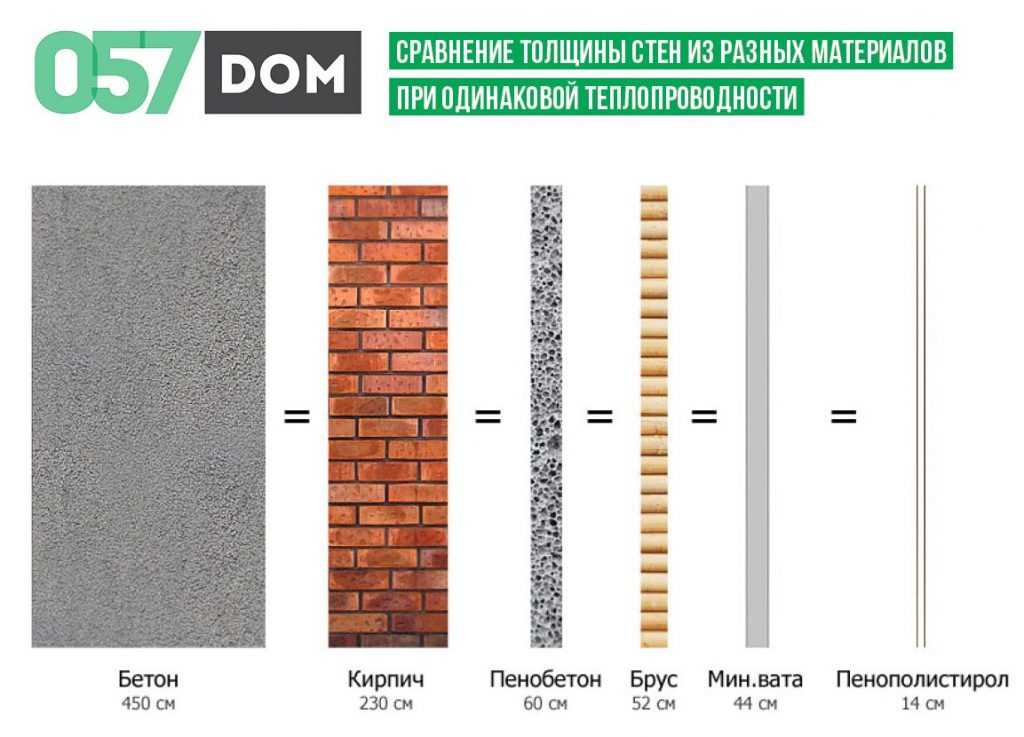

  1. Теплопроводность. Данное значение характеризует именно основную задачу подобных материалов — сохранение тепла. Стоит понимать, что низкая теплопроводность — это лучше, чем высокая. Многие ошибаются при приобретении, полагая, что высокая теплопроводность поможет лучше сохранять тепло. Важно понимать, что именно от коэффициента теплопроводности и зависит необходимая ширина слоя данного материала.
  2. Негорючесть. Это не такой уж и важный фактор, но позаботиться о безопасности всё же следует, поэтому старайтесь приобретать негорючие утеплители.
  3. Стойкость к влаге. Многие подобные материалы также знамениты хорошим уровнем влагостойкости и это достаточно важно, так как низкая стойкость к влаге может привести к постепенному разрушению конструкций сооружения.
  4. Экологичность. Среди значимых характеристик стоит выделить и экологичность, ведь вам решать, в каком сооружении придётся жить. В противном случае, если не обратить внимания на этот критерий, в процессе эксплуатации, скорее всего, будут выделяться вредные вещества, негативно сказывающиеся на здоровье.
  5. Прочность. Стоит отметить, что большинство теплоизоляционных материалов не подвергаются усадке, что обозначает длительный срок службы, а также сохранение полных свойств в местах стыков.
  6. Паропроницаемость. Теплоизолятор поможет и вывести водяной пар, не дав ему конденсироваться.

Обратите внимание! Разновидностей материалов, предназначенных к утеплению домов, можно перечислить много, но хороший вариант всегда будет сочетать в себе все характеристики, которые были перечислены выше. Никогда не экономьте на данном материале, лучше переплатить, чем потом переделывать весь фасад!

Классификация утеплителей для стен

Давайте разберём вопрос о том, какие бывают утеплители для стен. Стоит упомянуть, что классификация составлена на основе наиболее распространённых и популярных вариантов утеплителей. Отметим, что утеплителей существует достаточно много, но сейчас будут рассмотрены только те, которые предназначены для фасадов домов, то есть для стен.

Ватные утеплители

Под фразой «утеплительные материалы» неопытные люди чаще всего подразумевают именно ватные варианты, причём речь идёт не только про минеральную вату, но и про стекловату. Подобные материалы невероятно популярны по причине небольшой цены и прекрасным по соотношению характеристиками. Чаще всего данная продукция встречается в рулонах, а нарезается она при помощи обыкновенного ножа.

Среди недостатков подобного варианта стоит выделить плохую влагостойкость, ухудшающую со временем все остальные характеристики. По этой причине для нормального обустройства сооружения необходимо предусмотреть и гидроизоляционный слой.

Обратите внимание! Несмотря на то, что мы рассматривали подобные материалы только для стен, они также прекрасно подойдут и для скатных крыш, но и в подобных вариантах ни в коем случае нельзя пренебрегать гидроизоляционным слоем.

Пеностекло

Не стоит останавливаться на ранее рассмотренном варианте, игнорируя все остальные. Дело в том, что существуют и довольно достойные альтернативы, среди которых хотелось бы выделить пеностекло. Подобный утеплитель изготавливают на основе кварцевого песка, а также битого стекла и пенообразователя. Таким образом, специалистам удаётся добиться нужной консистенции вещества. В результате получается прочный материал с пористой структурой, который стоек к влаге и к огню.

Среди важных характеристик подобного утеплителя выделим его устойчивость к высокому давлению (механическому воздействию), а также к морозам. Выпускается такая продукция блоками.

Обратите внимание! Пеностекло — это довольно тяжёлый материал, что и является, наверное, основным его недостатком. По этой причине его точно нельзя использовать при возведении сооружений со слабыми несущими конструкциями (например, пеностекло точно не подойдёт для каркасных домов).

Фиксация утеплителя происходит при помощи обыкновенного плиточного клея, а сам процесс монтажа довольно прост, так как блоки теплоизолятора просто кладутся, как кирпичи, после чего проводится стандартная облицовка фасада. Среди других сфер использования данного варианта отметим утепление плоских крыш, для которого не подходят многие другие варианты.

Что же касается скатных крыш, то в подобных ситуациях этот вариант даже не нужно рассматривать. Также пеностекло может пригодиться для теплоизоляции фундамента дома или, например, различных подвальных помещений.

Пенополистирол

Рассматривая виды утеплителей для дома, вы не должны забывать и про пенополистирол, который многие считают неподходящим вариантом. Основные споры связаны с тем, что существует мнение о серьёзном вреде пенополистирола для здоровья человека.

Дело в том, что пенопласт ещё в недавнем прошлом действительно был очень вреден и выделял опасные вещества с высокой степенью токсичности. Что же касается современных видов пенополистирола, то они гораздо более экологичны, так как любой производитель стремится правильно применить современные технологии для того, чтобы улучшить продукцию.

По этой причине современный пенополистирол можно без особой опаски использовать с целью утепления жилья снаружи. Что же касается других сфер применения, то в них материал используется крайне редко, но он также, может пригодиться для полов, но в подобном случае требуется особое внимание уделить плотности материала.

Возможен и вариант, связанный с теплоизоляцией фундамента, но необходимо помнить, что в таких ситуациях без хорошего слоя гидроизоляции материал долго не прослужит. Про утеплители виды их могут помочь выявить общую «картину», но особое внимание нужно обращать на характеристики, разобранные ранее.

Что же касается других вариантов, то их эффективность значительно меньше, но в специфических ситуациях можно рассмотреть вариант применения перлита, ДВП, эковаты и прочих материалов!

Утепление фасада дома, работы по утеплению зданий в Москве

Утепление фасада пенопластом, ватой — или штукатурка?

На внешние стены здания постоянно воздействуют атмосферные осадки, микроорганизмы, перепады температур. Все это отрицательно воздействует на фасад, поэтому для предотвращения такого разрушительного воздействия, внешние стены требуют утепления и защиты от негативных факторов.
Утепление фасада способствует к уменьшению воздействие внешних негативных факторов, следовательно стены будут сохранять тепло и не промерзать.

Фасады по способу утепления бывают– вентилируемыми и штукатурными. Утепление по штукатурному типу более экономично, можно разнообразить различную цветовую гамму.
Вентилируемый фасад более долговечен, он проще и дешевле ремонтируется, монтируется в любое время года. Благодаря металлическому каркассу, который используется для монтажа вентфасада, выравниваются любые стены.

Чтобы утеплить фасады зданий при монтаже вентфасадов и при устройстве штукатурного фасада, используют два вида изоляционных материалов – минеральную базальтовую вату и пенополитирол. При соблюдении правил монтажа и эксплуатации оба этих материала долговечны, обладают высокими показателями тепло- и звукоизоляции.
Чтобы выбрать оптимальный вариант ниже приведем сравнительные технические характеристики пенопласта и минеральной ваты:
При выборе пенополистирола стоит обратить внимание на его плотность – она должна быть не менее 15 кг/м3. Если выбран утеплитель фасада из минеральной ваты, то лучше выбрать с плотностью не менее 135 кг/м3.
Пенополистирол (или в простонародье – пенопласт) представляет собой материал, который получают путем вспенивания гранул полистирола. Основной объем материала занимает газ, и этим объясняются его высокие тепло- и звукоизоляционные свойства.
Пенополистирол прекрасно подходит для теплоизоляции кирпичных и бетонных фасадов. Так как паропроницаемость этого материала низкая, его не рекомендуют использовать для утепления деревянных поверхностей. Из достоинств этого изоляционного материала можно выделить его легкость (т.е. не создается дополнительная нагрузка на фундамент), влагостойкость и устойчивость к колебаниям температуры, материал не дает усадку и не разрушается, долговечен, не подвержен воздействию вредных микроорганизмов. Пенопласт прост в обработке, при правильном монтаже создает идеально ровную поверхность стен и с его помощью можно создавать различные фасадные архитектурные элементы.
К одному из недостатков данного утеплителя можно отнести его легко воспламеняемость и выделение при горении токсичных веществ, неустойчивость к воздействию ультрафиолетовых лучей, возможность повреждения материала мелкими грызунами. Также существенным недостатком является то, что при утеплении фасада полиситролом, стены перестают «дышать», поэтому необходимо предусмотреть дополнительную вентиляцию, во избежание образования повышенной влажности внутри дома.

Утепление фасада пенопластом производится с применением следующей технологии:
— выравнивают поверхность стен, поскольку поверхность материала утеплителя ровная. Пенополистирол можно монтировать на небольшие неровности;
— грунтуют поверхность стен для улучшения сцепления;
— приклеивают пенополистирол с применением специального клея, который наносят на всю поверхность утеплителя;
— укрепляют пенопластовые плиты с помощью специальных дюбелей;
— наносят армирующую сетку;
— оштукатуривают поверхность для гидроизоляции утеплителя.
Далее в зависимости от вида фасада наносится декоративная штукатурка, либо поверхность отделывается кирпичем, либо панели из сайдинга.
Минеральная вата используется для утепления деревянных фасадов, крупнопористых стен и фасадов из газобетона. Так как мягкая структура ваты обеспечивает хорошее прилегание материала к поверхности – это помогает скрыть все неровности.
Минеральная вата бывает каменной и стеклянной. При производстве стекловаты из расплавленного кварцевого песка выдуваются тончайшие волокна и соединяются в материал, похожий по структуре на вату. Каменную вату производят из базальта по схожей технологии. Каменная вата тяжелее стекловаты, однако, она более безопасная.
Отличительными свойствами утеплителя из минеральной ваты являются ее экологичность, огнестойкость, т.е. такой утеплитель не горит и не выделяет токсичных веществ при нагревании, обладает высокой паропроницаемостью и устойчивостью к химически активным вещества, а также не подвержен повреждениям грызунами.
Но минвата гораздо тяжелее пенопласта, легко впитывает влагу, за счет чего теряет теплоизоляционные свойства. Для проведения монтажных работ требуется сухая, но не жаркая погода и вату необходимо покрывать штукатуркой со специальным составом.
Утепление фасада минеральной ватой под штукатурку включает следующие этапы:
— установка направляющих из деревянных брусков или металлического профиля, толщина которых должна соответствовать толщине утеплителя;
— укладка утеплителя – первый слой минваты крепится на клеевой состав на горизонтальную направляющую, которая находится на расстоянии полуметра от земли. Для снижения деформации, в каждую плиту по краям и в центре вставляются специальные дюбели. Далее утеплитель укладывается в шахматном порядке. Если образуются щели, то их также как и дверные и оконные проемы необходимо заложить обрезками утеплителя;
— армирование с помощью специальной сетки. Его необходимо начинать с углов и укладывать два слоя сетки на клеевой состав.
— нанесение поверх сетки еще одного слоя раствора для обеспечения гидроизоляции
— нанесение декоративного слоя.

Утепление фасада минеральной ватой для последующего устройства вентилируемого фасада включает следующие этапы:
— крепление к поверхности стены пароизолирующей пленки;
— установка направляющих из деревянных брусков или металлического профиля, толщина которых должна соответствовать толщине утеплителя;
— укладка утеплителя – первый слой минваты крепится на клеевой состав на горизонтальную направляющую, которая находится на расстоянии полуметра от земли. Для снижения деформации, укрепляют специальные дюбели. Далее плиты утеплителя укладывается в шахматном порядке.
— установка внешнего слоя пароизоляции;
— установка профиля сайдинга.

Утеплять фасады также можно методом напыления пенополиуретана. Пенополиуретан это жидкая смесь из двух полимеров, которые при нанесении на поверхность смешиваются. Под воздействием углекислого газа материалы вспениваются и нагреваются в специальном оборудовании, и при помощи специального шланга поступают в строительный пистолет, с помощью которого происходит напыление материала на поверхность. При этом поверхность нанесения может быть разной – гладкой, рельефной, из любых материалов и любой формы. После нанесения пенополиуретана, он стремительно увеличивается в объемах, таким образом заполняет все трещины и пустоты, образовывая ровную поверхность фасада. Пенополиуретаном можно утеплять любые фасады –деревяные, стальные, кирпичные, и любые другие.
Материал обладает очень низкой пожароопасностью, так как в его составе присутствует антипирен. Металлические конструкции зданий, обработанные таким способом, не подвергаются коррозии. При использовании этого утеплителя не нужно использовать дополнительный слой паро- и ветрозащитной пленки. Пенополиуретан не подвержен гниению и образованию плесени, а также его не повреждают ни грызуны ни насекомые.

Но несмотря на все вышеперечисленные достоинства данного теплоизоляционного материала, при выборе данного способа утепления необходимо учесть и недостатки данного метода:
-нанесение даного утеплителя предполагает использование специальной дорогостоящей техники; — работать с данным материалом необходимо с использованием средств индивидуальной защиты;
— работая с этим материалом нужно соблюдать правила пожарной безопасности;
— слой утеплителя должен быть защищен отделочными материалами, так как разрушается от воздействия солнечных лучей.

Утепление фасада пенополиуретаном производится с применением следующей технологии:
1) проведятся подготовительные работы – на этом этапе очищается вся поверхность от старой краски и штукатурки. Старая отделка демонтируется. Снимаются все наружные элементы фасада . Окна укрываются защитной пленкой и фиксируются строительным скотчем
2) устанавливается деревянная или металлическая обрешетка.
3) наносится на обрешетку пенополиуретан.
4) оштукатуриваются и окрашиваются стены фасада – это самый оптимальный вариант финишной отделки фасада, который утеплен напылением пенополиуретана, так как использовать отделочный материал, требующий фиксации на крепежи не рекомендуется, так как дюбели и саморезы нарушат целостность утепляющего слоя, что приведет к образованию так называемых «мостиков холода», увеличению теплопотерь и появлению конденсата.

Технология утепления стен фасада дома, схема утепления

Технология утепления фасадов

После принятия в России (вслед за западными странами) ряда нормативно-технических документов, направленных на решение задачи энергосбережения и снижения эксплуатационных затрат в строительстве,  в качестве технологии утепления фасадов зданий различного назначения возможно применение  только многослойных фасадных теплоизоляционных систем (по международной классификации обозначаемых как ETICS External Thermal Insulation Composite Systems).  Другие методы (за счет толщины стен, изнутри, колодцевая кладка и т.п.)  – неэффективны, ограниченны в применении, дороги. Об этом более подробно можно прочитать в разделе утепление дома.

СИСТЕМЫ ФАСАДНЫЕ ТЕПЛОИЗОЛЯЦИОННЫЕ КОМПОЗИЦИОННЫЕ С НАРУЖНЫМИ ШТУКАТУРНЫМИ СЛОЯМИ

Технология утепления стен с тонким штукатурным слоем

Одна из самых распространенных и эффективных технологий утепления фасадов. Предназначена как для малоэтажного строительства, так и для утепления стен административных зданий и многоэтажных жилых домов.  Утепление фасада технология –  утеплитель крепится на специальный клей, потом он дополнительно фиксируется с помощью фасадных дюбелей. Используются только специальные  фасадные утеплители (минераловатные с высокой плотностью или пенополистирол специальный фасадный ПСБС25Ф). Далее идет армирующий слой из специального клеевого состава, который создает жесткую штукатурную поверхность и прикрывает  утеплитель. Этот слой состоит из штукатурки (клей) и специальной стеклосетки (с повышенной щелочестойкостью), плюс пластиковые комплектующие.  Для  конечной отделки при использовании технологии утепления стен используются декоративные штукатурки, модифицированные особыми полимерными добавками или легкие облицовочные материалы.



Более подробно:



Первый слой в технологии утепления дома: Монтаж утеплителя

Теплоизоляционный материал обеспечивает утепление ограждающей конструкции, его толщина определяется теплотехническим расчетом, выбирается в зависимости от климатического пояса, норм теплосопротивления здания, используемого конструкционного материала и его характеристик. условий эксплуатации, назначения здания и т.п..

Для устройства теплоизоляции применяют плитный утеплитель, основные показатели которого (плотность, влагопоглощение, теплопроводность, прочность на сжатие, горючесть) определяются необходимым сопротивлением теплопередачи, фактическим состоянием наружных ограждающих конструкций, классом функциональной пожарной опасности и другими факторами. В качестве утеплителя, используются минераловатные плиты из базальтового волокна плотностью 145 кг/м3  или пенополистироловые плиты ПСБС25-Ф. Оба утеплителя (и только они) сертифицированы для применения в технологии утепления фасадов с тонким штукатурным слоем.

Для приклейки и армирования утеплительных плит используются клеевые смеси, специально разработанные к определённому типу утеплителя и входящие в линейку продуктов, предназначенных только для таких технологий. В остальном, разницы между способом монтажа пенополистирольных или минватных теплоизоляционных плит и использованием отделочного материала нет.

Дополнительно приклеенный утеплитель дюбелиться специализированными крепежными элементами.



Второй слой в технологии утепления стен  –

армировочный

Чтобы защитить теплоизоляционные плиты от воздействия атмосферы, усилить механическую прочность и придать им необходимую для отделочных материалов несущую способность, по ним наносится армирующий слой.

Этот слой состоит из клеевого раствора, предназначенного для используемого типа теплоизоляционных плит, армирующей фасадной стеклосетки и специализированных комплектующих к системе утепления. Опять же заметим – все материалы предназначены и должны быть сертифицированы для только утепление фасадов технология с тонким штукатурным слоем.

При армировании поверхности плит, наносится слой клеевого раствора, затем стеклосетка втапливается в этот слой и клеевой раствор заглаживается. После просушки поверхность дополнительно выравнивается методом шпатлевания и грунтуется.

в процессе эксплуатации здания, поэтому качество сетки и клеевого состава.

Третий слой в технологии утепления дома  –

декоративный

При ремонте фасада или новом строительстве коенчное фасадное покрытие в виде декоративной фактурной штукатурки призвано решать следующие задачи – защищать здание, дом  от неблагоприятных внешних воздействий – дождь, мороз, ветер, грязь, микроорганизмы и т.д.- решать экологические задачи, обеспечивая в т.ч. комфортность внутренних помещений дома; – соответствовать художественно-эстетическим, архитектурным требованиям и престижности (социальной значимости) здания.

Современные фактурные штукатурки стен при отделке фасада  бывают:

  • минеральные, связующее которых цемент;
  • полимерные на основе синтетических смол, связующая основа акрил или его сополимеры;
  • силикатные, связующая основа жидкое калиевое стекло;
  • силоксановые и силиконовые, связующая основа – силоксаноые и силиконовые смолы.



Каждая из них имеет свое предназначение и используется в зависимости от целей и задач строительства, характеристик несущих конструкций здания.

Это пример двух реализованных проектов, достаточно высокой сложности – на фасаде Бизнес-центра нет ни одной прямой стены, кроме потолков – все криволинейная геометрия, на Загородном доме – огромное количество декоративных элементов, различных финишей и тоже относительно сложная геометрия стен.  Как мы видим – Технология утепления фасадов с тонким штукатурным слоем  применяется в строительстве без каких-либо ограничений по предназначению, высоте, конфигурации зданий как в коттеджном, так и в промышленном строительстве.

Типы изоляции фасадов, виды утеплителей для стен, полов и их характеристики

Утепление домашних стен – это удобная процедура, которая сохранит тепло в лютые зимние морозы и не упустит прохлады в летний зной. Из этого следует, что при любых климатических условиях теплоизоляция не становится лишней. Благодаря процедуре утепления в доме создается ощутимо комфортнее, а в рабочем офисе будет приятнее заниматься собственным делами. Из-за активного развития данной сферы, современный рынок изобилует различной продукцией от производителей, которая имеет свои плюсы и минусы.

Виды утеплителей для стен заставляют многих покупателей растеряться, поскольку количество ценовых категорий и марок попросту зашкаливает. Утеплители могут быть свернуты в рулон, насыпаны в специальные емкости, другие смотрятся, как стиральный порошок, а третьи вообще выглядывают ватой из пакетов. Все это вызывает еще большее смятение среди потенциальных покупателей, что еще раз говорит о надобности конкретного разбора каждого из типов домашнего утепления.

Основные виды утепления фасадов

Если поэтапно разобраться во всех характеристиках каждого вида теплоизоляции, можно будет без труда решить, что же именно требуется вам для удовлетворения нужд. Всего различают 2 основных вида:

  • Теплоизоляция отражающего типа функционирует по принципу уменьшения инфракрасного излучения. За счет этого снижается и расход тепла внутри комнат
  • Теплоизоляция предотвращающего типа популярный тип изоляции использует в своей конструкции утеплитель с низким значением теплопроводности. В качестве основного материала используются 3 основных вида: органический, неорганический и смешанный

Предотвращающий тип утеплителя для стен

Теплоизоляция предотвращающего типа: органическая

Давайте начнем разбор темы с теплоизоляторов, изготовленных на органической основе.

Органика является трендом современности, поэтому производство подобных материалов не представляет особой сложности. В его состав входят не только некоторые виды цемента и качественного пластика, но и отходная продукция сельскохозяйственной и деревообрабатывающей промышленности. В итоге, полученный материал практически не намокает, отлично противостоит возгораниям, не взаимодействует с биологически активными веществами. Органические изоляторы используются в качестве внутреннего слоя при сборке многослойных конструкций.

Рассмотрим основные типа органической теплоизоляции:

  • Эковата второстепенный продукт картонно-бумажного производства, является разносортным и неоднородным. Его качество напрямую зависит от того, какие отходы были использованы при изготовлении (макулатурные являются самым дешевыми, но менее устойчивыми к загрязнениям и временной деформации). К характеристикам можно отнести высокую степень звукоизоляции, сильное впитывание влаги, отсутствие швов при укладке напылением, а также высокую теплоизоляционную способность с постепенным снижением данного параметра
  • Сотопластовый утеплитель внешне напоминает соты, из-за чего и был назван соответствующим образом. Наполнение – это ткань или бумага различного типа, изготовленная на основе волокон первоначального продукта. Все волокна связываются посредством специальных смол. Что касается характеристик, то они напрямую зависят от размера и формы ячеек (сот), а также материалов наполнения
  • Фибролит изготовленный из смеси древесной стружки (иначе – древесной «шерсти») и цементного связывающего вещества, является очень распространенным материалом. Он очень плотный, пожароустойчивый, а также имеет низкий коэффициент теплопроводности
  • Вспененный полиэтилен это обычный полиэтилен, только произведенный иным способом. Материал, обладающий огромным количеством пузырьков внутри, довольно плотный, плохо впитывает влагу, имеет низкую теплопроводность, устойчив к разложению и воздействию атмосферы
  • Пенополистерол иными словами ППС, на 98 процентов состоит из воздуха, во что сложно поверить на первый взгляд. Оставшиеся 2 процента занимает полистерол, добываемый из нефтяных продуктов. Также в состав входят модификаторы. ППС очень хорошо противостоит впитыванию влаги, не ржавеет, сопротивляется бактериям и прочей микрофлоре, практически не горит (может потухнуть самостоятельно)
  • Мипора поставляемая крошками или блоками, является химическим соединением, которое также может наноситься в растворенном состоянии. Материал пожароустойчив, хорошо сохраняет тепло, но при этом довольно беззащитен по отношению к агрессивным химикатам и бактериям
  • Пенополиуретан особенно распространенный в России, состоит из эмульгаторов, диизоционата и полиэфира. Материал не боится влаги, а также обладает потрясающими шумоизоляционными свойствами. Его чаще всего наносят напылением, поэтому с его помощью изолируют и потолок. Пенополиуретан не боится холода и влаги, из-за чего решение считается одним из самых лучших
  • Древесноволокнистые плиты для изоляции помещений своим составом схожи с ДСП. ДВИП делается из древесных отходов, либо из отрезков стеблей кукурузы и бамбука. Для связки используется синтетическая смола
  • Утеплители из ДСП чем-то схожи с моделями из ДВИП. Плиты изготавливаются из мелкой древесной стружки, поэтому они могут впитывать воду, но при этом являются достаточно гибкими и податливыми в процессе установки
  • ПВХ-утеплитель создается из ПВХ-смол, которые после поризации обретают свойственную структуру. Материал является универсальным, поскольку может наноситься, как в жидком состоянии, так и устанавливаться в твердом. На данный момент существует большое количество вариантов для пола, стен, кровли и фасадов
  • Арболит последний материал списка. Он является достаточно новым на строительном рынке, и состоит преимущественно из стружки, нарезной соломы и камыша. В общий состав добавляются и химические вещества, способствующие связке наполнителя

Теплоизоляция предотвращающего типа: неорганическая

Для изготовления представленных материалов зачастую используется шлак, асбест, стекло, горные породы и другие. Типы утеплителей из неорганики имеют своеобразного лидера в лице минеральной ватой, но существует и огромное количество других вариаций, поставляемых в виде рулонов, а также сыпучих веществ.

Рассмотрим основные материалы:

  • Минеральная вата Неорганические виды утеплителей для стен могут быть многогранными, и минеральная вата – один из таковых материалов. Она бывает шлаковой и каменной, названия чего полностью отражают состав. Интересной особенностью является то, что такую вату нередко используют в качестве материала, предотвращающего пожар, поскольку у нее нулевая горючесть. Но при этом при установке обязательно прокладывается пароизоляционный слой
  • Стекловата вариант, который производится точно так же, как и стекло, также не горит, не выделяет вредных веществ при сильном нагревании, а также замечательно справляется со своими функциями. Подобные виды утеплителей для дома замечательно противостоят преждевременному износу, долго не теряя своих основных качеств
  • Керамическая вата противостоит высоким температурам лучше, чем минеральная вата. Со временем такой материал не портится, а также отлично противостоит даже агрессивной химии, не теряя собственных свойств. Различия с вышеприведенными вариантами также заключаются в стоимости

Теплоизоляторы смешанных типов — утепление фасадов, стен домов

Представленный вид утепления изготавливается из разнообразных смесей при добавлении минеральных соединений. Исходное сырье, полученное в результате смешивания всех составляющих, имеет консистенцию теста, в которой изолятор и наносят на стены, ожидая дальнейшего высыхания и упрочнения. Также из данного «теста» изготавливают формы плит и скорлупы. Именно эти формы впоследствии используются, как теплоизоляция, устанавливаясь в специальные каркасы.

Термостойкость теплоизоляторов смешанного типа очень хорошая, и в качестве примера можно привести изделия из асбеста, которые способны выдерживать порядка 900 градусов тепла. Но не обходится и без минусов, которые выражаются в большом количестве пор, где скапливается влага.

Без установки дополнительной гидроизоляции здесь, к сожалению, совершенно не обойтись. Также нужно отметить, что пыль асбеста очень опасна для здоровья человека, из-за чего работы по изоляции должны проводиться в соответствии со всеми нормами. Совелит и вулканит используются для изготовления чаще всего.

Отражающий тип теплоизоляции — утепление фасадов, стен домов

Основной сутью данных материалов является замедление движения тепла. Теплопотери зачастую возникают из-за выхода инфракрасных лучей из здания, которые могут с легкостью пронизывать даже типичные строительные материалы. Именно отражающие изделия способны останавливать те самые лучи, благоприятно способствуя сохранению приятной и комфортной температуры внутри комнат или офисов. В качестве основы зачастую используется алюминий, реже – серебро или золото, напыляемое на изоляционный материал. Неоспоримым плюсом является то, что такие изделия повсеместно являются и пароизоляторами.

Самым распространенным представителем подобного типа изоляции является полированный алюминий, который, хоть и тонкий на вид, но отлично справляется со своей работой.

Выбирая виды утеплителей для стен снаружи, всегда обращайте внимание на характеристики материала, а также приобретайте продукцию только зарекомендовавших себя брендов. Виды утеплителей для стен внутри выбираются точно таким же образом, впоследствии обеспечивая жилье дополнительной звукоизоляцией.

Правильный выбор системы обогрева застекленного фасада

Существует множество факторов, которые следует учитывать при выборе подходящего решения для обогрева зданий со стеклянным фасадом.

Энди Уильямс, технический консультант Jaga, обсуждает растущий спрос на решения в области отопления, которые решают практические проблемы, связанные с остеклением фасадов, и как определить правильное решение.

Современный дизайн зданий показывает, что мы все больше ценим естественное освещение.Это признание проявилось в виде стеклянных окон от пола до потолка, которые стали архитектурной особенностью многих новостроек, создавая ощущение открытости и пространства.

Возьмем, к примеру, столицу. Такие небоскребы, как 20 Fenchurch Street, Leadenhall Building, Gherkin и Shard, были спроектированы и построены с использованием застекленных фасадов.

Стекло часто выбирают, поскольку оно является превосходным способом использования естественного света, снижения энергопотребления, использования солнечного комфорта и изоляции помещений от шумового загрязнения.Чистые стеклянные линии также эстетичны, что является важным фактором для архитектурных технологов.

Однако известно, что стекло плохо удерживает тепло, и, следовательно, здания с застекленными фасадами могут испытывать большие потери тепла, что затрудняет утепление здания. Кроме того, застекленные фасады чрезвычайно уязвимы для образования конденсата.

Основной причиной образования конденсата на внутренней стороне застекленных фасадов является высокий уровень внутренней влажности в сочетании с низкой наружной температурой, что характерно для высоких, многоуровневых коммерческих зданий.Чтобы сохранить желаемый эстетический вид и предотвратить конденсацию и потерю тепла, необходимо тщательно продумать отопление и вентиляцию в помещениях, где используются застекленные фасады.

При выборе системы обогрева фасада важным конструктивным аспектом, который необходимо учитывать, является назначение фасадного обогревателя. Отопительное решение может быть разработано для обеспечения эффективного обогрева помещений, снижения теплопотерь, устранения конденсации, охлаждения и вентиляции — или даже использоваться для комбинации всех этих факторов.Намерение использования повлияет на предпочтительное решение и должно быть рассмотрено на ранней стадии проектирования.

Общепринято считать, что внутрипольное отопление является идеальной системой обогрева фасада благодаря своей универсальности. Будь то диапазон глубины, ширины и длины, варианты решеток, есть множество доступных решений для траншей. Еще одним преимуществом внутрипольного отопления является то, что это «скрытое» решение — оно не занимает места на стене и поэтому может быть легко установлено перед остеклением от пола до потолка, не нарушая эстетический вид.

Интересно, что теперь конвекторы могут не только обогревать, но и иметь дополнительную функцию вентиляции, а иногда и охлаждения. Часто в офисных и коммерческих помещениях качество воздуха в помещении (IAQ) представляет особый интерес, поскольку правильная вентиляция может положительно повлиять на здоровье, комфорт и производительность людей. Траншейные радиаторы теперь можно использовать для подачи свежего воздуха путем прямого подключения к улице, а не с помощью отдельной системы вентиляции.

Также важно учитывать, что, когда охлаждение должно быть включено в фасадное решение, может потребоваться дополнительная мощность для подачи холодного воздуха вверх и по всему помещению.Это может быть обеспечено с помощью блока вентиляторов с эффектом динамического усиления (DBE), который можно прикрепить к радиатору для быстрого и точного поддержания комфортных условий в помещении или, при необходимости, для быстрого повышения температуры.

Однако, несмотря на универсальность внутрипольного радиатора, все еще бывают случаи, когда внутрипольный обогрев не подходит для определенных применений. К ним относятся случаи, когда пустоты в полу либо слишком неглубокие для конвекторного отопления, либо полностью сплошные, либо когда затраты на строительство каналов в траншеях непомерно высоки.

В этих случаях эффективной альтернативой может стать отдельно стоящее низкоуровневое отопление по периметру. Напольное отопление обладает всеми преимуществами внутрипольного отопления — циркуляция и подогрев прохладного воздуха из окон, минимальные размеры — но может быть полезно, когда технические проблемы не позволяют установить внутрипольное отопление.

Отдельно стоящие радиаторы также могут быть легко установлены в самом конце проекта и даже могут соответствовать требованиям низкой температуры поверхности (LST). Однако, несмотря на то, что обогрев по периметру менее бросается в глаза, чем другие виды обогрева, эта система по-прежнему занимает ценную площадь.Для сдаваемых в аренду помещений это невероятно важно, так как чем больше места требуется для отопления и вентиляции, тем меньше свободного места для сдачи в аренду.

Некоторые типы внутрипольного и периметрального отопления также содержат сверхбыстродействующий элемент кожуха Low-H3O, который либо спрятан под решеткой, либо внутри радиатора. Этот элемент означает, что для обогрева системы требуется только десятая часть воды по сравнению со стандартными радиаторами со стальными панелями, а это означает, что счета за электроэнергию для здания могут быть снижены до 16%.Несмотря на то, что может быть достигнута существенная экономия энергии, система по-прежнему будет невероятно реагировать на изменение температуры.

Одно совершенно ясно. Количество зданий с застекленными фасадами со временем будет только увеличиваться. Таким образом, крайне важно, чтобы при принятии проектных решений о том, как отапливать окружающие помещения, учитывались все вышеупомянутые факторы, такие как тепловая мощность, доступное пространство и эстетика.


Эта статья была первоначально опубликована в AT Journal Spring Edition 2017.

–ЦИАТ

Правильный выбор системы обогрева застекленного фасада

Существует множество факторов, которые следует учитывать при выборе подходящего решения для обогрева зданий со стеклянным фасадом.

Энди Уильямс, технический консультант Jaga, обсуждает растущий спрос на решения в области отопления, которые решают практические проблемы, связанные с остеклением фасадов, и как определить правильное решение.

Современный дизайн зданий показывает, что мы все больше ценим естественное освещение.Это признание проявилось в виде стеклянных окон от пола до потолка, которые стали архитектурной особенностью многих новостроек, создавая ощущение открытости и пространства.

Возьмем, к примеру, столицу. Такие небоскребы, как 20 Fenchurch Street, Leadenhall Building, Gherkin и Shard, были спроектированы и построены с использованием застекленных фасадов.

Стекло часто выбирают, поскольку оно является превосходным способом использования естественного света, снижения энергопотребления, использования солнечного комфорта и изоляции помещений от шумового загрязнения.Чистые стеклянные линии также эстетичны, что является важным фактором для архитектурных технологов.

Однако известно, что стекло плохо удерживает тепло, и, следовательно, здания с застекленными фасадами могут испытывать большие потери тепла, что затрудняет утепление здания. Кроме того, застекленные фасады чрезвычайно уязвимы для образования конденсата.

Основной причиной образования конденсата на внутренней стороне застекленных фасадов является высокий уровень внутренней влажности в сочетании с низкой наружной температурой, что характерно для высоких, многоуровневых коммерческих зданий.Чтобы сохранить желаемый эстетический вид и предотвратить конденсацию и потерю тепла, необходимо тщательно продумать отопление и вентиляцию в помещениях, где используются застекленные фасады.

При выборе системы обогрева фасада важным конструктивным аспектом, который необходимо учитывать, является назначение фасадного обогревателя. Отопительное решение может быть разработано для обеспечения эффективного обогрева помещений, снижения теплопотерь, устранения конденсации, охлаждения и вентиляции — или даже использоваться для комбинации всех этих факторов.Намерение использования повлияет на предпочтительное решение и должно быть рассмотрено на ранней стадии проектирования.

Общепринято считать, что внутрипольное отопление является идеальной системой обогрева фасада благодаря своей универсальности. Будь то диапазон глубины, ширины и длины, варианты решеток, есть множество доступных решений для траншей. Еще одним преимуществом внутрипольного отопления является то, что это «скрытое» решение — оно не занимает места на стене и поэтому может быть легко установлено перед остеклением от пола до потолка, не нарушая эстетический вид.

Интересно, что теперь конвекторы могут не только обогревать, но и иметь дополнительную функцию вентиляции, а иногда и охлаждения. Часто в офисных и коммерческих помещениях качество воздуха в помещении (IAQ) представляет особый интерес, поскольку правильная вентиляция может положительно повлиять на здоровье, комфорт и производительность людей. Траншейные радиаторы теперь можно использовать для подачи свежего воздуха путем прямого подключения к улице, а не с помощью отдельной системы вентиляции.

Также важно учитывать, что, когда охлаждение должно быть включено в фасадное решение, может потребоваться дополнительная мощность для подачи холодного воздуха вверх и по всему помещению.Это может быть обеспечено с помощью блока вентиляторов с эффектом динамического усиления (DBE), который можно прикрепить к радиатору для быстрого и точного поддержания комфортных условий в помещении или, при необходимости, для быстрого повышения температуры.

Однако, несмотря на универсальность внутрипольного радиатора, все еще бывают случаи, когда внутрипольный обогрев не подходит для определенных применений. К ним относятся случаи, когда пустоты в полу либо слишком неглубокие для конвекторного отопления, либо полностью сплошные, либо когда затраты на строительство каналов в траншеях непомерно высоки.

В этих случаях эффективной альтернативой может стать отдельно стоящее низкоуровневое отопление по периметру. Напольное отопление обладает всеми преимуществами внутрипольного отопления — циркуляция и подогрев прохладного воздуха из окон, минимальные размеры — но может быть полезно, когда технические проблемы не позволяют установить внутрипольное отопление.

Отдельно стоящие радиаторы также могут быть легко установлены в самом конце проекта и даже могут соответствовать требованиям низкой температуры поверхности (LST). Однако, несмотря на то, что обогрев по периметру менее бросается в глаза, чем другие виды обогрева, эта система по-прежнему занимает ценную площадь.Для сдаваемых в аренду помещений это невероятно важно, так как чем больше места требуется для отопления и вентиляции, тем меньше свободного места для сдачи в аренду.

Некоторые типы внутрипольного и периметрального отопления также содержат сверхбыстродействующий элемент кожуха Low-H3O, который либо спрятан под решеткой, либо внутри радиатора. Этот элемент означает, что для обогрева системы требуется только десятая часть воды по сравнению со стандартными радиаторами со стальными панелями, а это означает, что счета за электроэнергию для здания могут быть снижены до 16%.Несмотря на то, что может быть достигнута существенная экономия энергии, система по-прежнему будет невероятно реагировать на изменение температуры.

Одно совершенно ясно. Количество зданий с застекленными фасадами со временем будет только увеличиваться. Таким образом, крайне важно, чтобы при принятии проектных решений о том, как отапливать окружающие помещения, учитывались все вышеупомянутые факторы, такие как тепловая мощность, доступное пространство и эстетика.


Эта статья была первоначально опубликована в AT Journal Spring Edition 2017.

–ЦИАТ

Фасад модульного здания обогревает и охлаждает помещения с помощью солнечной энергии

Отопление и охлаждение зданий является основным потребителем энергии, особенно старые здания, которые не были построены с учетом современных требований к энергоэффективности. Теперь инженеры Института Фраунгофера разработали модульный фасад, работающий от солнечных батарей, который может обогревать или охлаждать помещения.

Каждая единица модульного фасада имеет ширину 125 см и глубину 30 см (49,2 x 11,8 дюйма) и может обслуживать помещение размером до 24 м 2 (258 футов 2 ).Он содержит фотогальваническую панель, которая вырабатывает достаточно энергии для работы мини-теплового насоса, производящего от трех до четырех единиц тепла на единицу электроэнергии.

Для обогрева помещения система использует фанкойлы для подачи тепла из наружного воздуха внутрь помещения, а охлаждение достигается за счет отбора тепла из помещения и выдувания его наружу. Децентрализованная система вентиляции регулирует этот воздухообмен и позволяет помещению «дышать». Устройства также могут быть подключены к сети электропитания, когда солнечные батареи недостаточно генерируют энергию.

Этот модульный фасад предназначен для модернизации старых зданий, особенно построенных между 1950-ми и 1970-ми годами. Идея состоит в том, что с их помощью можно привести существующие здания в соответствие с современными стандартами экологичности гораздо быстрее, проще и с меньшими затратами.

Интерьер испытательного помещения для модульной системы фасадного отопления и охлаждения

Fraunhofer

Команда утверждает, что вместо того, чтобы ремонтировать целые здания, оригинальные фасады можно снять и заменить новыми модулями в течение нескольких часов.Людей в соседних комнатах, возможно, даже не нужно будет перемещать во время работ. А позже, по мере развития технологий, модули можно будет легко заменить на более качественные.

Например, по оценкам группы, до 30 процентов офисных зданий, построенных в Германии в период с 1950 по 1990 год, были построены с использованием идеального метода для этих модулей. В общей сложности эти здания потребляют около 3200 ГВт-ч электроэнергии каждый год, но команда говорит, что модульные фасады могут сократить это количество до 600 ГВт-ч.

Предстоит еще некоторая оптимизация, но команда говорит, что вскоре модули можно будет использовать для повышения энергоэффективности как новых, так и старых зданий.

Источник: Институт Фраунгофера

Солнечные тепловые коллекторы, встроенные в фасад здания для обогрева воздуха: эксперименты, моделирование и применение

В этой статье представлены конструкция и исследование энергетических характеристик нового прототипа плоского солнечного теплового воздушного коллектора. Использование экономичных материалов и простые конструктивные решения представляют собой основные новшества предлагаемого устройства по сравнению с существующими коммерческими коллекторами.Кроме того, прототип разработан таким образом, чтобы его можно было интегрировать в оболочку здания (фасад), что является ключевой особенностью для внедрения на рынке интегрированных солнечных тепловых систем. Статья включает описание динамической имитацион- ной модели, разработанной для анализа энергетических и экономических показателей всей системы «здание-прототип». Имитационная модель, реализованная с помощью компьютерного кода, написанного в MatLab, способна прогнозировать как активные (производство горячего воздуха для обогрева помещений здания), так и пассивные (бесплатное отопление зимой и перегрев летом) эффекты за счет интеграции предлагаемого солнечного коллектора в здание.С помощью такого инструмента также можно проводить исследования комфорта в помещении. Динамические имитационные модели как здания, так и прототипа коллектора были успешно проверены.

Чтобы показать особенности разработанного кода моделирования, было проведено соответствующее тематическое исследование. Оно относится к офисному помещению, являющемуся частью высотного многоцелевого здания, смоделированного в трех разных погодных зонах (Фрайбург, Неаполь и Альмерия). Исследуемый солнечный коллектор моделируется как вертикально интегрированный в фасад здания с учетом трех различных ориентаций (восток, юго-восток и юг).Получены интересные результаты с энергетической, экономической и комфортной точек зрения. Принимая во внимание первоначальную стоимость системы около 5 тыс. евро, экономия первичной энергии, достигаемая предлагаемой системой по сравнению с традиционными зданиями, составляет от 1,9 до 8,0 МВтч/год (в зависимости от выбранной погодной зоны и резервной системы). Самая короткая окупаемость для всех исследованных погодных зон получается для Неаполя, которая равна 6,2 года.

С ВАМИ ПРИ ЛЮБОЙ ТЕМПЕРАТУРЕ

Иметь дело с плохо изолированными домами совсем не редкость, особенно если мы говорим о зданиях, построенных несколько лет назад.На протяжении своей профессиональной деятельности вы, несомненно, слышали фразы вроде:

«Жить в нашем доме становится невыносимо: зимой мороз, и мы тратим слишком много на отопление, а летом никак кондиционера может сохранять прохладу»

Kassner Goodpeed Aarchitects

слова того, кто обратился к вам за консультацией по ремонтным работам. Какой ответ мы хотели бы, чтобы вы дали на подобный вопрос? Конечно, у вас есть подходящий ответ, и мы в Imola Tecnica могли бы предоставить вам этот ответ.Как? Благодаря сплошной неизменной изоляции, обеспечиваемой нашей системой вентиляции! Вентилируемая облицовка разработана специально для защиты и наблюдения за структурой здания благодаря отличным эстетическим качествам и непревзойденным преимуществам с точки зрения энергосбережения (то, что мы любим называть функциональной красотой). Использование этой системы на фасаде – как в новостройках, так и при реконструкции существующих зданий – дает значительные преимущества с точки зрения долговечности стен, а также энергоэффективности; особенно в случае вертикально возвышающихся зданий, которые изолированы и сильно подвержены воздействию.

Эта система облицовки представляет собой полость между стеной и облицовкой, обеспечивающую эффективную естественную вентиляцию (отсюда и название вентилируемый фасад). Это приводит к значительному снижению тепла и влажности и значительно повышает комфорт.

Во время теплых периодов с точки зрения тепловой энергии вентилируемые стены – благодаря частичному отражению солнечного тепла от облицованной стены и особенно благодаря вентиляции между стеной и облицовкой, которая создается при повышении температуры наружного воздуха – могут снизить тепловая нагрузка на здание, что значительно снижает затраты на кондиционирование воздуха.И наоборот, в более холодную погоду вентилируемые фасады могут удерживать тепло с существенной экономией тепла, учитывая, что при низких температурах вентиляция прекращается.

Именно благодаря многочисленным преимуществам и инновациям с технологической точки зрения вентилируемые системы Imola Tecnica становятся все более популярными в современном архитектурном мире; поэтому мы убеждены, что если вы свяжетесь с нами, мы сможем вместе придумать интересные, футуристические проекты.

Не верите нам? Испытайте нас!

Фасад модуля теплового насоса с использованием фотоэлектрических модулей для электроснабжения, отопления, охлаждения и вентиляции – фотожурнал International

Разработанный учеными из Германии фасад модуля должен быть интегрирован с техническим оборудованием здания. Помещения за фасадом могут получать солнечную энергию и одновременно обогреваться, охлаждаться и вентилироваться.

Сандра Энкхардт

Из журнала pv Germany

Исследовательская группа Фраунгоферовского института строительной физики IBP и Фраунгоферовского института экономики энергетики и технологий энергетических систем IEE находится в процессе разработки фасад модуля возобновляемой энергии.

По мнению ученых, модуль должен не только снабжать здание солнечной энергией, но и обогревать, охлаждать и вентилировать его помещения.

Сердцем модуля является фотогальваническая система, которая объединена с тепловым насосом в качестве генератора тепла и холода и децентрализованным вентиляционным устройством с рекуперацией тепла. Все необходимые компоненты для системной технологии размещены в элементе фасада, что предполагает высокую степень предварительной сборки, которая, как утверждается, является минимально инвазивной.

«Мы реконструируем не все здание, а только его фасад», — пояснил Ян Кайер, руководитель проекта и научный сотрудник Fraunhofer IEE. «В будущем старый фасад будет заменен новыми модулями заводского изготовления с интегрированной системной технологией, что сделает его многофункциональным и адаптирует к новым энергетическим стандартам».

Вся система отопления, охлаждения и вентиляции офисных помещений будет интегрирована в фасад. Поскольку технологии отопления и вентиляции уже интегрированы, нет необходимости прокладывать новые трубы внутри здания.Однако фасад должен иметь подключение к электросети, чтобы можно было кондиционировать и проветривать помещения, даже если солнечная энергия не вырабатывается.

Модульный фасад предназначен в первую очередь для офисных и административных зданий, а также школьных зданий, которые были построены с использованием метода каркасного строительства, принятого в Германии в 1950-1970-х годах. Вместо несущих стен плиты перекрытий держали железобетонные опоры. По словам исследователей Fraunhofer, старые элементы фасада будут удалены во время ремонта, а новые модули от пола до потолка будут подвешены перед конструкцией здания.

Один технический узел модульного фасада имеет ширину 1,25 м и глубину 30 см и может обеспечить помещение площадью около 24 м 2 . Встроенные фотогальванические элементы вырабатывают электроэнергию и питают отдельные компоненты системы. В то же время тепловой насос действует как генератор тепла и холода, который также отвечает за интеллектуальное управление потоками энергии. Он извлекает тепло из наружного воздуха через фанкойл, установленный в воздушном зазоре за элементом модуля, и передает его в помещение за ним в виде тепла через фанкойл.Если его необходимо использовать для охлаждения, цикл меняется на противоположный, отбирая тепло из воздуха в помещении и отдавая его наружному воздуху.

Встроенная децентрализованная вентиляционная установка регулирует воздухообмен и рекуперацию тепла. Благодаря целенаправленному взаимодействию воздушных заслонок требуется только один вентилятор, что сводит к минимуму энергопотребление. Вентиляционное устройство циклически переключается между режимами подачи и вытяжки воздуха. Элементы вакуумной изоляции также обеспечивают тепловую защиту.

Совместный исследовательский проект финансируется Федеральным министерством экономики Германии. Партнерами проекта являются Implenia Fassadentechnik GmbH, как проектировщик модульного фасада. Lare GmbH Luft- und Kältetechnik разрабатывает тепловой насос, а LTG AG обеспечивает децентрализованную вентиляцию. Демонстрационный образец фасада модуля возобновляемой энергии в настоящее время проходит испытания на южном фасаде испытательного центра для исследований энергии и климата в помещении (VERU), включая испытательную комнату за ним в Хольцкирхене.Первые результаты показали, что взаимодействие работает хорошо. Исследователи Фраунгофера в настоящее время занимаются дальнейшей оптимизацией отдельных компонентов. В испытаниях используется обширная измерительная техника. Среди прочего определяются такие параметры, как температура воздуха, влажность воздуха и скорость движения воздуха на разных высотах, а также освещенность, которые имеют значение как параметры комфортности в помещениях. Регистрируется потребление электроэнергии отдельными компонентами технического узла модульного фасада, а также выходы фотогальванического элемента для расчета энергетического баланса.

Этот контент защищен авторским правом и не может быть использован повторно. Если вы хотите сотрудничать с нами и хотели бы повторно использовать часть нашего контента, обращайтесь по адресу: [email protected]

Термоэлектрические фасады | Институт тектоники фасадов

Аксамия А., Аксамия З., Кунихан К., Браун Д. и Упадхьяя М. «Экспериментальное исследование условий эксплуатации и интеграция термоэлектрических материалов в фасадные системы». Frontiers in Energy Research, специальный выпуск о новых материалах и конструкции ограждающих конструкций 7 (2019), статья 6, DOI: 10.3389/фенрг.2019.00006.

Аксамия А., Аксамия З., Кунихан С., Браун Д. и Упадхьяя М. «Термоэлектрические материалы для наружных стен: экспериментальное исследование по использованию интеллектуальных фасадов для отопления и охлаждения в высокоэффективных зданиях. ” Материалы Всемирного конгресса фасадов (2018 г.): 171-180.

Белл, Л.Э. «Охлаждение, обогрев, выработка электроэнергии и рекуперация отработанного тепла с помощью термоэлектрических систем». Наука 321 (2008): 1457-1461.

Министерство энергетики. «Справочник по энергетике зданий 2011.https://openei.org/doe-opendat… (по состоянию на 30 апреля 2019 г.).

Лю, З. Б., Чжан, Л., Гонг, Г., и Луо, Ю. «Оценка прототипа активной солнечной термоэлектрической излучающей стены в зимних условиях». Прикладная теплотехника 89 (2015): 36-43.

Монтекукко А., Бакл Дж. Р. и Нокс А. Р. «Решение одномерного нестационарного уравнения теплопроводности с внутренним джоулевым выделением тепла для термоэлектрических устройств». Прикладная теплотехника 35 (2012): 177–184.

Ситаван, Т., Сингсуг К. и Сричай К. «Термоэлектрическое преобразование энергии модуля p-Ca3Co4O9/n-CaMnO3». Материалы 6-й Международной конференции по прикладной энергетике (2014 г.): 2–5.

Снайдер Г. и Тоберер Э. «Сложные термоэлектрические материалы». Материалы природы 7 (2008): 105-114.

Тваха С., Чжу Дж., Ян Ю. и Ли Б. «Всеобъемлющий обзор термоэлектрической технологии: материалы, приложения, моделирование и повышение производительности». Обзоры возобновляемых и устойчивых источников энергии 65 (2016): 698-726.

Йилмазоглу, М. «Экспериментальное и численное исследование прототипа термоэлектрического нагревательно-охлаждающего устройства». Энергия и здания 113 (2016): 51-60.

Чжао Д. и Тан Г. «Обзор термоэлектрического охлаждения: материалы, моделирование и приложения». Прикладная теплотехника 66 (2014): 15-24.

Zheng, X.F., Liu, C.X., Yan, Y.Y., и Wang, Q. «Обзор исследований в области термоэлектричества – последние разработки и возможности для устойчивых и возобновляемых источников энергии.Возобновляемая устойчивая энергия 32 (2014): 486–503.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
