Толщина утеплителя для газобетонного дома

Хоть газоблок и является одним из самых теплых материалов, но утепление газобетонных стен все равно проводят довольно часто. Утепление решает сразу несколько задач, среди которых экономия на отоплении, смещение точки росы в сторону утеплителя и продление срока службы газобетонных стен.

В данной статье мы собрали множество полезных таблиц и раскрыли следующие вопросы:

Как рассчитать толщину утеплителя для газобетона.
Правильное утепление газобетона и точка росы.
Какой утеплитель выбрать, минвату или пенопласт.
Когда можно начинать утепление газобетона.

При выборе толщины утеплителя для газобетона, необходимо учитывать следующее:

Тип утеплителя (минвата или пенопласт).
Толщину и плотность газобетонных стен.
Регион, в котором находится дом.
Требуемая величина общего теплового сопротивления стены.
Экономическая целесообразность утепления (материалы + работа)

Сразу отметим, что толщина утеплителя, в первую очередь, зависит от толщины газобетонной стены и плотности самого газобетона. Ведь тонкая стена толщиной 20 см обладает вдвое меньшим тепловым сопротивлением, чем 40 см. стена той же плотности.

Чем плотность газобетона ниже, тем выше тепловое сопротивление – R.

Тепловое сопротивление 300 мм стены из D500 составляет 2,1 м2·°C/Вт
Тепловое сопротивление 300 мм стены из D300 составляет 3,5 м2·°C/Вт

Чтобы понять, какой толщины утеплитель требуется для вашего региона, взгляните на данную таблицу, в которой показаны требуемые нормы по общему тепловому сопротивлению стен.

То есть, для Краснодара достаточно значения 2.44, а для Якутска необходимо 5.28. Для Краснодарского края хватит стен толщиной 375 мм из D500, и утепление не потребуется вообще.

Для Якутской области, чтобы достичь теплового сопротивления 5. 28, к нашей стене толщиной 375 мм из D500, необходимо добавить еще толстый слой утеплителя, и сейчас мы посчитаем его требуемую толщину.

Как рассчитать толщину утеплителя

Требуемое общее тепловое сопротивление (R) – 5.28.
R газобетонной стены 400 мм из D500 – 2.6.
R утеплителя должно составить: 5.28-2.6 = 2.68

Теперь нужно воспользоваться таблицей, по которой находится теплопроводность утеплителей, в нашем случае минваты.

АГБ – автоклавный газобетон

Теплопроводность минваты при равновесной влажности – 0.05.

Толщина утеплителя определяется довольно просто: требуемое тепловое сопротивление утеплителя умножается на его теплопроводность, то есть

2,68 x 0.05 = 0.134 метра.

Вывод: нам потребуется минвата толщиной 134 мм. Но плиты минваты продаются кратностью 50 мм, значит слой утеплителя будет 150 мм.

Важно! Экономически оправданная толщина минеральной ваты для мокрых фасадов составляет от 100 мм.

Так как при монтаже утепления (мокрого фасада) необходимо использовать несколько слоев штукатурки, сетку, фасадные зонтики, прочие крепежи, то особой экономии между толщиной утеплителя в 50 и 100 мм не будет. А стоимость работ и расходников при монтаже утеплителей разной толщины практически одинаковая.

Также отметим, что 100 мм утеплителя, в 90% случаев, смещают точку росы из стены в утеплитель. То есть, в стене никогда не произойдет замерзание влаги, следовательно, срок службы такой стены будет практически бесконечен.

Тепловое сопротивление газобетона без утеплителя

Варианты утепления газобетона

Чем утеплить газобетон, минватой или пенопластом

Минеральная (каменная) вата и пенопласт являются основными утеплителями для газобетонных домов. Намного реже применяют газобетон низкой плотности (D200) и напыляемый пенополиуретан.

Утепление нужно проводить только снаружи здания, чтобы точка росы была ближе к внешнему слою стены.

Точка росы – место в стене с нулевой температурой. В этой зоне образуется зона повышенной конденсации (влаги), стена в этом месте постоянно замерзает и оттаивает.

Если сравнивать пенопласт и минвату, то вата является более дорогим и правильным решением для газобетонных стен, всё дело в паропроницаемости. Вата обладает отличной паропроницаемостью, что обеспечивает выведение влаги из стены наружу дома. Таким образом, внутри помещения будет более сухо и комфортно. Толщину утепления минватой можно сделать любую, но экономически целесообразней – от 100 мм.

Пенопласт плохо пропускает пар, удерживая его в стене и создавая повышенную влажность в доме. Более того, утеплять газобетонные стены нужно пенопластом толщиной от 100 мм, чтобы гарантировано сместить точку росы из стены в утеплитель. Иначе, на границе между пенопластом и стеной, влага будет постоянно замерзать и оттаивать, уменьшая срок службы стены.

В общем, рекомендуем использовать минвату или пенопласт толщиной от 100 мм, но предпочтение лучше отдать именно минвате.

Когда начинать утепление газобетонного дома

Автоклавный газобетон выходит из завода очень влажным, чтобы достаточно просохнуть, ему нужно время, которое зависит от толщины блоков, осадков, температуры и ветров. Если свежий газобетон закрыть утеплителем, это существенно увеличит время его просыхания, а мокрый газобетон хуже удерживает тепло. Более того, много влаги из газобетона будет проникать в утеплитель, ухудшая свойства самого утеплителя.

Если утеплять дом минватой, то стоит подождать 3-6 месяцев, в случае с пенопластом, лучше выждать от 6 до 12 месяцев.

Нужно ли утеплять газобетон – варианты с утеплением и без

Газоблок является самым теплым стеновым материалом на рынке стройматериалов, и многие задаются вопросом – “стоит ли утеплять газобетон”.

Начнем с того, что утепление здания нужно для уменьшения затрат на его отопление в будущем, и важно, чтобы это утепление было целесообразным. Утепление газобетона требуется далеко не всегда, а иногда оно даже вредит, но про это далее в статье.

Дело в том, что бесконечно наращивать толщину стен или утеплителя экономически нецелесообразно, так как окупаемость затрат на утепление и стеновые блоки может занять слишком много времени, при текущей цене на газ и энергию. Да и тепловые потери через окна, двери, пол, крышу будут составлять больше половины. Также стоит отметить, что утеплитель имеет свой срок службы, который может составлять от 10 до 50 лет.

По современным строительным нормам, для средней полосы России, тепловое сопротивление ограждающих конструкций(стен) должно составлять 3,2 м2 С°/Вт. Стоит отметить, что для частного строительства, эти нормативы не обязательны, но стоит на них ориентироваться.

Какой газобетон не нужно утеплять

Требуемое тепловое сопротивление обеспечивают следующие варианты однослойных газобетонных стен: D300(300мм), D400(375мм), D500(500мм).

Если вы самостройщик, то мы бы вам советовали брать именно качественный газобетон марки D400(375 мм), который как раз и удовлетворяет требованиям по тепловой защите и не требует дополнительного утепления.

D400 довольно прочный для зданий в два этажа, а его тепловая эффективность очень высокая, что делает его оптимальным по всем показателям. D300 слишком хрупкий, и часто покрывается трещинами, а D500 слишком тяжелый и затратный, при кладке в 500 мм толщиной.

В каких случаях стоит утеплять газобетон

Если стоимость газа или электричества сильно подорожала, и вы хотите уменьшить затраты на отопление, то для достижения теплового сопротивления 3,2 м2 С°/Вт, вам потребуется утепление стен газобетона минеральной ватой или пенопластом.

Оптимальные по толщине варианты газобетона с минеральной ватой:

D300 (200мм) + минвата (50мм)
D400(200мм) + минвата (100мм)
D400(300мм) + минвата (50мм)
D500(200мм) + минвата (150мм)
D500(300мм) + минвата (100мм)
D500(400мм) + минвата (50мм)

Напомним, что приведенные варианты утепления актуальны для средней полосы России. Если строительство проходит в более холодных регионах, то и тепловое сопротивление стен должно быть выше.

Варианты утепления газобетона минватой

Срок службы утеплителей

Основными утеплителями на рынке стройматериалов являются вата и пенопласт. Как вы понимаете, утеплитель со временем стареет, утрачивая свои теплоизоляционные свойства, то есть его нужно заменять, что стоит денег и времени.

Реальный срок службы минеральной ваты около 15 лет, при условии правильного монтажа. У пенопласта, защищенного штукатуркой, срок службы около 50 лет. Если учесть, что срок службы газобетонного здания – 100 лет, то при эксплуатации, вату придется поменять множество раз, что экономически нецелесообразно.

Пенопласт, с одной стороны, является более интересным вариантом, так как прослужит дольше, и стоимость его намного меньше. Но проблема в его плохой паропроницаемости, что обязывает делать в доме хорошую вентиляцию, к примеру рекуператорами. Также, для подбора толщины пенопласта, нужно делать расчеты для вашей климатической зоны, чтобы газобетон под пенопластом не промерзал, иначе, влага будет накапливаться в толще газобетона, замерзать возле утеплителя, и разрушать газобетон.

Пенопласт плохо пропускает пар, из-за этого, газобетон не может нормально высыхать с внешней стороны стены. Как итог, водяной пар постепенно накапливается, и если водяного пара слишком много в точке росы, и при этом газобетон промерз до нее, то будет происходить медленное разрушение газобетона.

Чтобы такого не происходило, советуют использовать пенопласт толщиной от 100 мм, так как такая толщина предотвратит промерзание газобетона. В большинстве случаев, 50 мм будет недостаточно, лучше произвести расчеты и узнать наверняка. При утеплении пенопластом, нужна хорошая вентиляция дома.

Еще один важный совет по утеплению газобетона. Свежий газобетон выходит из завода очень влажным, и чтобы просохнуть до равновесной влажности, которая составляет около 5%, ему потребуется около 2-3 лет.

Перед утеплением и отделкой, лучше дать газобетону просохнуть. Более подробно про высыхание газобетона читайте в нашей статье.

Как итог нашей статьи отметим, что если думать на долгосрок, то дешевле получится сразу делать однослойные стены из газобетона, не используя утеплители. Оптимальным газобетоном, который не требует утепления, назовем D400 толщиной 375мм.

Утепление газобетона снаружи

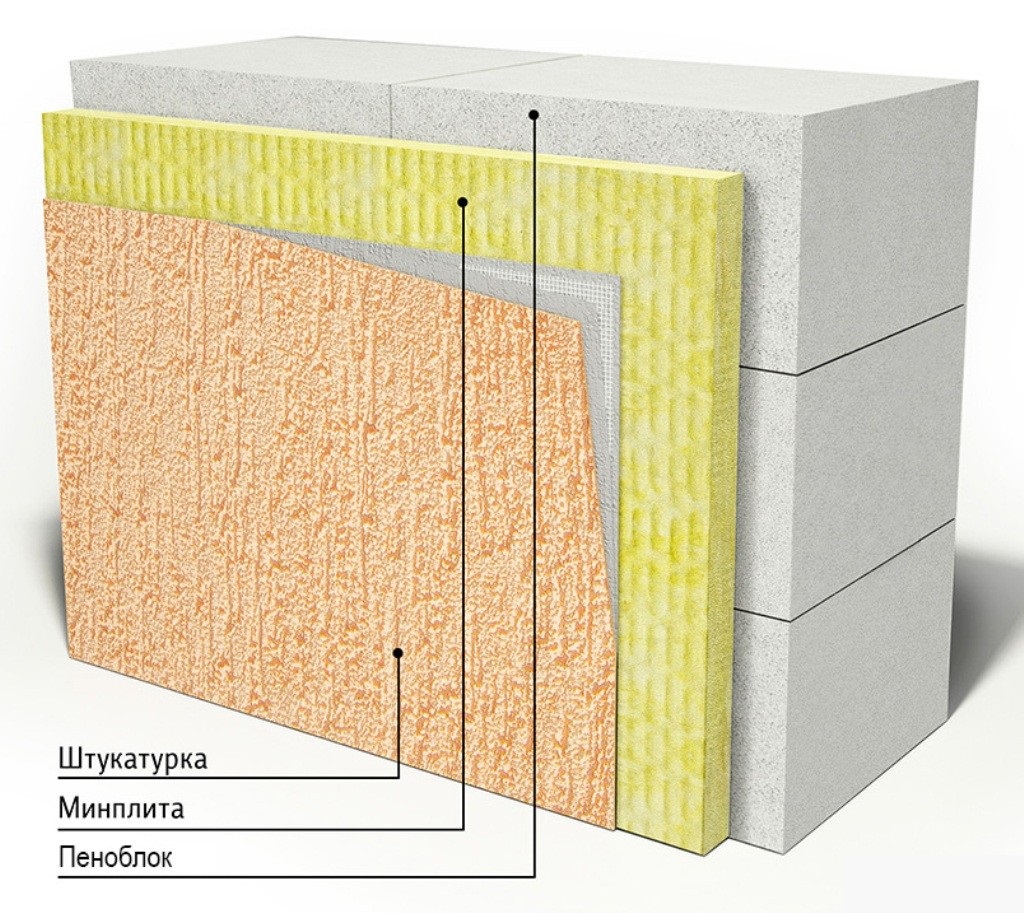

снаружи, минватой, пирог стены, под штукатурку, под сайдинг

Чем ниже коэффициент теплопроводности у стенового материала, тем лучше конструкции сопротивляются передаче тепла, и тем теплее получается дом. Среди природных материалов таким свойством может похвастать только древесина, а среди рукотворных, коими являются различные виды искусственных камней, похожие характеристики только у ячеистых бетонов.

Особого внимания проектировщиков, строителей и заказчиков сегодня удостаивается газобетон синтезного (автоклавного) твердения. Кроме отменной теплоэффективности он имеет ещё и неплохую прочность, что даёт возможность использовать газоблок не только как утеплитель, но и строить из него жильё с комфортным микроклиматом, не требующее больших затрат на зимний обогрев.

Плотность ячеистых бетонов определяет их назначение, по которому они делятся на три группы.

Самые низкоплотные (от 200 до 400 кг/м³) – это теплоизоляционные, с минимальной прочностью на сжатие, соответствующей классам В0,35-В1,0. По своей сути это обычные утеплители.
Бетоны средней плотности (от 400 до 700 кг/м³) являются теплоизоляционно-конструкционными. Их уже можно использовать для кладки несущих стен, но при условии, что класс прочности будет не ниже В1,5. Некоторые производители газобетона сегодня предлагают даже блоки марки D300 с прочностью В2, поэтому данный вид теплоизоляционного бетона можно использовать конструкционно.
У блоков плотностью выше D700 хорошая прочность (от В5 и выше), но плохие теплоизоляционные характеристики – их называют конструкционными. Возведённые из них стены обладают низкой энергоэффективностью, поэтому в жилищном строительстве их не используют. Да и вообще, такие изделия изготавливают на заказ под определённый проект.

Чем ниже плотность блоков, тем меньше ограждающие конструкции нуждаются в утеплении. Но заметим, что теплоэффективность кладки неравнозначна показателям самого газобетона. На это влияют и некоторые другие факторы: вид кладочного раствора; толщина швов; наличие монолитных конструкций из железобетона (армопоясов, балок, перемычек, колонн), через которые может уходить тепло. Его активная потеря происходит и в зонах проёмов, через плохо герметизированные стыки с рамой.

Все эти факторы делают стены теплотехнически неоднородными, а задача утеплителя в том и заключается, чтобы эту самую неоднородность устранить. И коль уж стены приходится изолировать, почему бы не посмотреть на систему теплоизоляции, как на разновидность отделочного покрытия.

Собственно, многие производители стройматериалов так и делают, предлагая многослойные композиты с внутренним утеплительным слоем и верхним декоративным. Это и офактуренные пенопласты, и термопанели, лицевым слоем которых являются каменная либо клинкерная плитка, и листовые материалы типа Алюкобонд.

Однако лучшим вариантом отделки для газобетона была и остаётся штукатурка, которую в том числе можно наносить и поверх утеплителя. Кстати, штукатурка тоже бывает тёплой. В отличие от обычных смесей, она имеет сравнимый с показателями самого газобетона коэффициент теплопроводности. Достигается это путём замены кварцевого песка на перлитовый, а так же максимально тонкого помола цемента и других компонентов.

Так же применяемые снаружи утеплители защищают кладку от конвекции воздушных потоков, так как швы не являются герметичными, а порой и вовсе попадается пустошовка. Наибольшую проблему в этом плане представляет кладка из пазогребневых блоков, у которых даже по технологии вертикальные швы заполняются лишь частично. Это выгодно в плане экономии недешёвых клеёв, особенно полиуретановых, но создаёт дополнительные проблемы. Поэтому большинство строителей советует заказчикам приобретать блоки с гладкими гранями.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Важно: Монтаж утеплителя с внутренней стороны ограждающих конструкций не решает возложенных на него задач. Структурированная подобным образом стена останется холодной, а попавший в её толщу пар будет конденсироваться внутри теплоизоляции – то есть, прямо в помещении. При отсутствии утеплителя точка росы перемещается в центр стены, а при наличии внешнего утепления, она выносится на улицу, что и является самым правильным вариантом.

При выборе варианта утепления необходимо учитывать и особенности самого газобетона, и характеристики применяемых вместе с ним материалов.

Всё дело в том, что низкая плотность камня обеспечивает ему высокий уровень паропроницания. Даже если со стороны помещений выполнено оштукатуривание цементными или полимерными смесями, либо произведена облицовка на каркасе с внутренней установкой пароизолятора, часть паров всё равно проникнет в толщу стены. Да плюс собственная влажность блоков, подпитанная производством в доме мокрых работ.
Таким образом, начальная влажность газобетонной кладки может составить 25-30%. Нам же нужно достичь равновесной влажности 4-6%, при которой газобетон и получает заданный показатель теплопроводности.
Чем меньше в материале влаги, тем лучше он сопротивляется передаче тепла. Поэтому основной задачей проектирования является составление такого стенового пирога, в котором газобетон сможет свободно отдавать лишнюю влагу окружающей среде. И вот здесь основную роль начинают играть смонтированные поверх кладки утеплительные или же отделочные материалы.
Чтобы они не стали препятствием для нормальной работы стены, важно чтобы их коэффициент паропроницаемости был даже не таким как у газобетона, а более высоким. Это распространяется только на материалы, которые монтируются адгезионно (штукатурки, декоративные краски, плит

Как и чем утеплить снаружи дом из газобетона?

Дата: 08-05-2015Просмотров: 147Комментариев: Рейтинг: 25

Теплоизоляция дома стала стандартом качественного строительства. Благодаря популярности стен из пористого бетона возник вопрос: надо ли утеплять строения из газобетона?

Ответ на этот вопрос зависит от нескольких факторов: толщина ячеистых стен, наличие мостиков холода, регион строительства и его зимние температуры. Как определить необходимость утепления? Какими материалами правильно изолировать дом из газобетона?

Схема преимуществ газобетона.

Утепление газобетона: чем и когда утеплять?

Утепление стениз газобетона необходимо в следующих случаях:

Толщина стен меньше чем обозначенные строительными нормами 600 мм (для регионов средней и северной полос России). Если в кладке использовался не специальный клей, а цементно-песчаный раствор.

Он является мостиком холода, поэтому требуется утепление.Если в целях усиления несущей способности стен были возведены армирующий пояс и каркас из обычного бетона. Имея более низкие теплосберегающие свойства, бетон в каркасе становится мостиком холода. Стенам требуется утепление.

Схема паропроницаемости газобетонных стен.

ажно знать, что реальная теплопроводность стен из газобетона ниже, чем у отдельных пористых блоков. Это объясняется наличием кладочных швов, являющихся мостиками холода. Поэтому тепловая изоляция домов из газоблока необходима практически во всех областях России.

Лучшее утепление стен дома выполняется снаружи.

Уличное расположение изолирующего материала — это конструктивно правильное решение. Оно связано с тем, что точка росы смещается в изолирующий материал. Несущая стена остается сухой, конденсат образуется в изоляторе.

В точке 0° С образуется конденсат. Для его выведения из утеплителя необходимо, чтобы изолирующий наружный слой был пористым. Какой материал лучше других подходит для наружного теплоизолирования газобетонной стены?

Среди распространенных изоляторов (пенополиуретаны и строительные ваты) предпочтение в утеплении газобетонных стенстоит отдать минеральной или каменной вате.

Она является пористым материалом, причем ее пористость выше, чем у вспененного газобетона. Это еще одно правило качественного изолирования: если стена состоит из нескольких слоев, то их паропропускная способность должна увеличиваться в направлении от внутренней стороны к наружной. Самая высокая способность пропускать пар и воздух должна быть у наружного слоя.

Необходимо рассмотреть преимущества минеральной ваты и особенности ее монтажа на вертикальные стены.

Вернуться к оглавлению

Схема утепления дома из газобетона минеральной ватой.

Минеральная вата изготавливается из отходов металлургической промышленности (шлаковата) или расплавлением каменных базальтовых пород (каменная вата). Оба вида материала имеют в своей основе минералы (шлаки, природные камни) и часто объединяются одним наименованием «минеральная вата».

Это пористый материал с высокими теплоизолирующими свойствами.

Его выпускают в виде рулонов или матов. Рулонная минвата со временем проседает и перестает качественно изолировать стены. Маты более долговечны, они сохраняют размеры и теплосберегающие свойства по всей площади на протяжении длительного времени.

Являясь пористым материалом, минеральные маты имеют малый удельный вес. Это определяет небольшой вес утеплителя в целом и незначительное давление матов на фундамент строения. Также, благодаря небольшому весу, минеральные маты легко перемещаются и монтируются на вертикальные стены дома.

Схема утепления перемычек над проемом в стене из газоблока.

Минеральная вата толщиной в 50 мм имеет коэффициент сопротивления теплопередаче 1, 35 м2ºC/Вт. Увеличение толщины до 60 мм усиливает коэффициент сопротивления до 1,65. Утеплитель толщиной в 100 мм обеспечивает значение коэффициента 2, 75.

Для сравнения можно привести следующие данные. Аналогичная характеристика у стены из силикатного кирпича толщиной в 500 мм равна 0,58. То есть 10 см минваты заменяют 1 м стены дома из белого силикатного кирпича.

Для газобетона толщиной в 400 мм коэффициент сопротивления проведению тепла равен 1,6.

Если учесть, что для московского региона коэффициент сопротивления теплопередаче у стен должен составлять 3,29 (по рекомендациям СНиП), то необходимый слой утеплителя для газобетонных стен толщиной в 400 мм составляет 60 мм.

Вернуться к оглавлению

Чтобы утеплить дом из газобетона минеральными матами, выполняют следующие работы:

Схема узлов утепления газобетона.

Если во время кладки газобетонных блоков они не были защищены от атмосферных осадков, необходимо дать стене просохнуть от 2 до 5 месяцев.

Газобетон — пористый материал. При уличном хранении он напитывается влагой, вмещая в себя до 35% воды (от собственного веса). Если закрыть мокрый газобетон штукатуркой сразу, то испаряемая влага будет собираться между наружной стороной блоков и штукатуркой.

Возникнет намокание. Замерзая, влага расширяется и разрушает поверхностные слои материала, образуя трещины. Долговечность строения уменьшается.

Наклеивают минеральные маты. В утеплении газобетона используют специальный клеящий состав.

Его наносят шпателем с зубчиками. Стыки между матами также обрабатываются клеем. Поверх матов наклеивают сетку из стекловолокна.

На этой сетке будет держаться слой штукатурки. Сетку сверху покрывают слоем клея. Использование стекловолокнистого основания обеспечивает ровный слой наружной штукатурки без трещин.Финишная работа — наружное декорирование стен оштукатуриванием или окрашиванием.

Необходимое утепление газобетона, а также изолирование его поверхности от атмосферной влаги — важные строительные операции. Они позволяют ограничить тепловые потери и сэкономить энергоноситель, сократить расходы на отопление.

Правильное утепление увеличивает теплоемкость газобетонных

Чем и как утеплить дом из газобетона снаружи

Впервые подумав о постройке дома из газобетона, я начал сразу фантазировать о будущем внутреннем дизайне. Но знакомый мастер остановил меня, предупредив о том, что задуматься нужно про утепление дома из газобетона. Сам материал имеет как преимущества, так и недостатки, поэтому я начал подробнее рассматривать материалы теплоизоляции, которые можно применить именно для газобетонного сооружения.

Утепляем стены газобетонного дома снаружи

Свойства постройки

Утепляем дом из газобетона своими руками

Использование газобетона очень востребовано, особенно в последнее время. С его помощью возводят дома в кротчайшие сроки, да и преимуществ материал имеет немало. Самым главным является размер блоков – именно благодаря этому ускоряется процесс постройки. Помимо этого, газобетон является хорошим звукоизолятором и, хотя производитель отмечает высокие показатели теплоизоляции, дом из газобетона все-таки лучше утеплять снаружи.

Что изготовить блоки строительного материала используют такие материалы, как:

Песок
Известняк
Цемент
Вода

Однако помимо этого в состав добавляют специальные компоненты, которые провоцируют образование пор. Именно благодаря полученным пустотам отмечаются хорошие показатели теплоизоляции. Но не во всех регионах данных показателей оказывается достаточно и зачастую поднимается вопрос про утепление дома из блоков газобетона. И так как утепление снаружи является более выгодным, я начал выбирать подходящие материалы для теплоизоляции.

Важно! Проведение утепления снаружи обусловлено тем, что благодаря этому не уменьшается ценная площадь жилых комнат внутри дома. А все мы знаем, насколько ценны нам эти квадратные метры.

Использование пенопласта

Пенопласт для утепления дома из газобетона

Так как пенопласт является достаточно востребованным для утепления стен различных построек, я решил рассмотреть и этот вариант. Являясь доступным и дешевым пенопласт и по сей день пользуется огромным спросом, несмотря на большой перечень современных теплоизоляционных материалов. Пенопласт имеет определенные преимущества:

Небольшой вес и большие размеры
Низкая стоимость
Простота проведения работ своими руками

Но несмотря на свои плюсы, материал имеет и недостатки. Во-первых, он боится ультрафиолетового излучения и поэтому под его влиянием начинает крошиться и терять свои эксплуатационные характеристики. Во-вторых, его грызут мыши. После проведения теплоизоляционных работ с пенопластом необходимо производить последующую облицовку фасада. Обычно для этого используется «мокрая» технология.

Газосиликатные блоки и их утепление

Чем утеплить дом из газобетона снаружи?

Использование газосиликатных блоков возможно для постройки малоэтажных домов, его свойства теплоизоляции достаточно велики. Однако мостики холода и негативные проявлении, которые несомненно будут проявляться после поглощения материалом влаги. Утепление дома из газосиликатных блоков можно произвести как с помощью минеральной ваты, так и непополистиролом. Также возможно использование термопанелей, которые изготавливаются с готовой внешней отделкой. Термопанели имеют ряд преимуществ:

Экологичен
Долговечен
Легок
Устойчив к механическим воздействиям
Возможет самостоятельный монтаж

Многие специалисты уверяют, что дом из газосиликата лучше не утеплять такими панелями. Однако на практике уже давно выяснилось, что отверстия вентиляции на цоколе и под козырьком крыши позволяют воздуху свободно циркулировать. Установка такого материала происходит с помощью обрешетки, но в этом случае она изготавливается с помощью металлических профилей.

Монтаж панелей достаточно прост и технология такая-же, как и с панелями сайдинга. Не забывайте про установку стартовой планки. Закрепления материала происходит с помощью саморезов.

Практически любой дом требует дополнительного утепления, которое может происходить, как внутри дома, так и снаружи. Однако немаловажным является качественное проведение работ и использование хороших материалов. При должной подготовке поверхности и знании технологий всех процессов теплоизоляция дома из газобетона пройдет максимально быстро и даже самая холодная зима не застанет вас врасплох.

Самые лучшие посты

чем утеплить снаружи и для чего это нужно

Дата: 11 июня 2018

Коментариев: 0

В области частного строительства широко используются композитные блоки с пористой структурой. Наряду с пенобетоном и газосиликатом, которые обладают высокими теплоизоляционными свойствами, пользуется популярностью и газоблок. Благодаря достаточно низкой теплопроводности, особенностью материала является способность сохранять тепло внутри зданий и сооружений. Вместе с тем, все же возникает необходимость утеплять подобные строения. Для этого требуется дополнительная теплоизоляция. Чем утеплить дом из газобетона снаружи рассмотрим в данной статье.

Для чего необходимо утепление таких домов

Несмотря на повышенные теплоизоляционные характеристики газонаполненных блоков, вопрос теплоизоляции фасадов зданий является одним из самых актуальных. Для поддержания комфортного микроклимата внутри помещений, кроме наружного утепления некоторые строители также выполняют внутреннюю изоляцию газобетонных стен. Точки зрения специалистов по поводу необходимости внутреннего утепления газобетона расходятся. Разберемся, для чего теплоизолируют газобетонные строения?

Популярность газобетона неуклонно растет из года в год

Необходимость утепления связана с рядом факторов:

пористой структурой материала. Воздушные ячейки, равномерно распределенные внутри газобетонного блока, обеспечивают повышенные теплоизоляционные характеристики стройматериала. Теплоизоляционные свойства газоблока намного выше, чем бетонных стен. Вместе с тем, открытая форма воздушных пор значительно повышает гигроскопичность материала, который легко пропускает воздушный пар и холодный воздух. В результате образования конденсата и кристаллизации воды при отрицательной температуре не только снижаются теплоизоляционные свойства блоков, но и возникает вероятность их растрескивания. При неправильном утеплении газобетонных стен и отсутствии штукатурки, блоки теряют свои теплоизоляционные свойства;
смещением «точки росы» внутрь газобетонного массива при отсутствии внешней теплоизоляционной защиты. «Точка росы» – это широко применяемый в теплотехнической и строительной отрасли термин. Он характеризует расположение зоны конденсации влаги. Она образуется в результате резких температурных перепадов, связанных с положительной температурой внутри строения и отрицательной температурой с внешней части здания. В условиях перепадов температуры, связанных с особенностями климата, и при отсутствии внешнего утепления стен, влага конденсируется внутри гигроскопичных блоков. В результате многократных циклов замораживания с последующим оттаиванием происходит постепенное разрушение газобетонных стен.

Именно наружное утепление, для которого можно использовать пенопласт, экструдированный пенополистирол, а также другие материалы, позволяют надежно теплоизолировать стены газобетонного здания, и сместить «точку росы» к внешней стороне фасадной части дома. Кроме того, утеплитель в меньшей мере подвержен разрушительным процессам, связанным с кристаллизацией влаги, чем газоблоки. При необходимости теплоизолирующее покрытие можно сменить. Это дешевле, чем заниматься ремонтом треснувших стен.

Дом из газобетона обязательно утепляют снаружи

Назначение теплоизоляции дома из газобетона

Профессиональные строители знают, как правильно утеплить газобетон снаружи. Указанное мероприятие выполняется для решения следующих задач:

поддержания благоприятной температуры в летнее и зимнее время внутри помещения;
предотвращения разрушения стен в результате кристаллизации влаги в ячейках;
повышения продолжительности эксплуатации зданий из газобетонных блоков;
снижения объема денежных затрат, направленных на зимний обогрев помещения;
смещения «точки росы» в сторону внешнего теплоизоляционного слоя;
уменьшения объема влаги, поглощаемой газобетонными стенами.

Следует ответственно подходить к выбору теплоизоляционных материалов, учитывая функциональное назначение защиты.

Внешняя или внутренняя отделка газобетона – выбор оптимального решения

Начинающие застройщики не всегда знают, как правильно утеплить дом снаружи из газобетона. Некоторые мастера отдают предпочтение внутренней отделке стен. Действительно, осуществить теплоизоляционные мероприятия с внутренней стороны намного легче. Ведь при этом отпадает необходимость устанавливать строительные леса, а также имеется возможность легко оштукатурить стены, использовать недорогую стекловату или гипсокартонные листы. Хозяев строений привлекает то, что большие размеры, которые имеет плита гипсокартона, позволяют быстро завершить работы по утеплению.

Эффективное сохранение тепла в помещении

Вместе с тем внутренняя теплоизоляция имеет серьезные недостатки:

смещает расположение «точки росы» внутрь газоблочного массива;
не в состоянии обеспечить комфортную температуру в помещении;
отрицательно влияет на долговечность газобетонных стен;
не препятствует снижению температуры за счет «мостиков холода».

Иногда внутренние поверхности газоблочных стен покрывают слоем краски. Помните, что после покраски значительно снижается паропроницаемость блоков. Единственно правильное решение – наружная теплоизоляция газобетонного дома пенопластом, минеральной ватой или пенополистиролом.

Каждый из материалов обладает определенными достоинствами, а также имеет слабые стороны. Остановимся в следующем разделе на свойствах теплоизоляционных материалов.

Дом из газобетона – чем утеплить стены

Размышляя, чем утеплить газоблок снаружи, застройщики останавливают свой выбор на следующих стройматериалах:

минеральной вате. Она обладает низкой теплопроводностью, повышенной паропроницаемостью и отличается пожаробезопасностью. Минвата также легко режется на заготовки требуемых размеров и не привлекает грызунов и насекомых. Вместе с тем, материал имеет ряд недостатков, к которым относится повышенная гигроскопичность, а также недостаточно высокая прочность и повышенная цена. Материал нуждается во внешней отделке, предотвращающей проникновение влаги;
пенопласте. Теплоизоляционные характеристики, механические параметры и ресурс эксплуатации пенопласта незначительно отличаются от свойств минеральной ваты. При этом пенопласт дешевле минваты. Материал легко крепится, для чего наносится клей по всей поверхности плиты или в отдельных местах. Возможна фиксация листов с помощью специального крепежа. Наряду с достоинствами, пенопласт имеет также и слабые стороны – он склонен к разрушению под воздействием ультрафиолетовых лучей, плохо пропускает пар, а также привлекает грызунов.

Оба материала в равной степени применяются для решения теплоизоляционных задач. При укладке пенопласта важно тщательно герметизировать щели монтажной пеной, которая наносится достаточно просто. Использование пенопласта или полистирола для утепления стен повышает их влажность до 6%, что снижает теплоизоляционные свойства газобетона. В таком здании следует побеспокоиться о приточно-вытяжной вентиляции. Применение минеральной ваты позволяет избежать указанных недостатков. При наличии финансовых возможностей лучше теплоизолировать газобетон минеральной ватой.

Защита от воздействия атмосферных осадков

Теплоизолируем стены домов – какой толщины слой утеплителя использовать

Толщина используемых материалов определяется на основании теплотехнических расчетов, произведенных в соответствии с требованиями действующих строительных норм и правил. Нецелесообразно экономить на теплоизоляции газобетонных стен. Дело в том, что материалы различной толщины совершенно незначительно отличаются по стоимости, а потребность в применяемой для монтажа клеящей смеси, а также трудоемкость работ практически не изменяются.

Методика выполнения расчетов учитывает сопротивление теплопередаче газобетонных стен различной толщины, а также коэффициент теплового сопротивления теплоизоляционного материала.

Профессиональные строители рекомендуют соблюдать следующую толщину теплоизоляционного слоя:

при теплоизоляции пенопластом с коэффициентом теплопроводности 0,037-0,05 Вт/ (м*К) – 50-100 мм;
при утеплении стен минеральной ватой с теплопроводностью 0,045-0,07 Вт/ (м*К) – 50-150 мм.

При возрастании толщины теплоизоляционного материала ощущается эффект от внешнего утепления. Двукратное увеличение толщины теплоизоляционного слоя позволяет уменьшить тепловые потери более чем в 3 раза. С учетом климатических особенностей страны нецелесообразно использовать утеплитель, толщина которого меньше 50 мм. Оптимальное решение – применение теплоизоляционных стройматериалов с толщиной плиты 100 мм.

Возможность термоизоляции снаружи уже эксплуатируемого здания

Чем утеплить дом из газобетона снаружи – сравниваем «мокрый» и «сухой» метод

Применяют различные комплексные методики выполнения внешней теплоизоляции газобетонных стен, которые делятся на следующие виды:

«сухая» технология. В профессиональной среде она носит название навесного или вентилируемого фасада. Сухая методика предусматривает сборку и фиксацию к внешней поверхности стен специального каркаса из металлического профиля или древесины. Полости каркасной конструкции заполняются теплоизоляционным материалом – минеральной ватой, пенополистиролом или стекловатой. Наружная поверхность каркаса обшивается сайдингом из пластика или металла, декоративными досками, стеклом или керамогранитными плитами. Объем затрат на сооружение навесного фасада в основном зависит от площади поверхности и стоимости декоративной отделки;
«мокрый» метод, выполняемый в облегченном варианте. В соответствии с требованиями технологии плиты теплоизолятора фиксируются к газобетонной поверхности с помощью пластиковых дюбелей или специального клеевого состава. Поверхность газобетона не нуждается в дополнительной подготовке – важно произвести удаление пыли. После установки листового утеплителя осуществляется оштукатуривание поверхности двумя выравнивающими слоями, между которыми размещается армирующая сетка. Для декоративной отделки применяются облегченные облицовочные панели из керамических материалов или штукатурные составы;
«мокрая» технология, реализуемая по утяжеленной схеме. Она востребована при необходимости декоративной облицовки фасадной части здания с помощью тяжелых керамических панелей или природного камня. Согласно технологическим требованиям, теплоизолятор крепят не с помощью клея, а фиксируют к поверхности стен специальными крюками. Поверх утеплителя располагают армирующую сетку из металла и выполняют фиксацию элементов конструкции с помощью стальных пластин. На сетку наносится песчано-цементная штукатурка с толщиной слоя до 4 см. После застывания штукатурного состава производится отделка поверхности природным камнем.

С экономической точки зрения последний вид является более затратным по сравнению с «мокрой» технологией, выполняемой в облегченном варианте.

Строители применяют также кирпичную облицовку газобетонных фасадов, не требующую сооружения каркасной конструкции. Для облицовки стен кирпичом требуется увеличение ширины фундаментной основы. Кладка осуществляется параллельно поверхности газобетонных стен с зазором, в котором размещается теплоизолятор. Принятие решения о выборе метода утепления стен осуществляется индивидуально с учетом финансовых возможностей и проектных требований.

Вывод

Несмотря на то, что газобетон обладает повышенными теплоизоляционными характеристиками, он нуждается в утеплении. Важно использовать для теплоизоляции качественные материалы. К выполнению мероприятий можно приступать, выбрав оптимальный метод утепления и тщательно изучив технологию выполнения работ. В теплоизолированном здании поддерживается комфортная температура в летнее время, а также в холодный период года. Результаты правильно выполненных работ – снижение тепловых потерь, а также уменьшение затрат на отопление.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Преимущества планов домов из изолированной бетонной формы

Лорен Бассер The House Designers ’ Редакционный директор

Возможно, вы встретили термин «ICF» или «План бетонного дома», пытаясь найти дом своей мечты, и, возможно, задаетесь вопросом, что подразумевается под этим термином. ICF расшифровывается как Изолированная бетонная форма и относится к альтернативе традиционному деревянному каркасу. Хотя готовые дома ICF внешне не отличаются от традиционного деревянного каркасного плана дома, они действительно предлагают значительные преимущества, которые могут заинтересовать современного домостроителя. Например, они тише, энергоэффективнее и потенциально более удобны.

Что такое изолированная бетонная форма?

Изолированные бетонные опалубки представляют собой монолитные железобетонные стены, помещенные между двумя слоями жестких пенопластов, которые действуют как формы. Бетон заливается в сталь и вокруг нее, заполняя пространство между пенопластами, которые остаются на месте в качестве дополнительной изоляции.

Внешний вид

Вы можете предположить, что дом ICF имеет внешний вид серый или окрашенный бетон, но дома, построенные с использованием ICF, бывают всех разновидностей внешней отделки.Одним из примеров являются утопленные пластиковые плитки, которые проходят по всей длине форм и имеют ширину два с половиной дюйма. Эта плитка позволяет вам наносить любой тип внешней отделки, который вы предпочитаете, будь то сайдинг, кирпич или лепнина, что означает, что ваш дом будет иметь всю привлекательность традиционного строительства.

Интерьер выполнен таким же образом и может быть покрыт стандартными материалами, такими как гипсокартон. Вы можете думать об этом, как о готовом подвале. Это позволяет вешать картины, как в доме, построенном со стандартной рамкой 2×6.Если не считать изолированной стены толщиной 12 дюймов, которую вы увидите вокруг оконных и дверных проемов, разница не так очевидна.

Проект дома Buena Vista выполнен в средиземноморском стиле, который идеально подходит для прибрежной зоны. Добавьте к этому прочную и безопасную конструкцию ICF, и она может выдержать любой шторм.

Безопасность

Бетонные дома прочны. Они не только устойчивы к гниению, ржавчине и термитам, но и могут сразиться с самым жестоким противником из всех домов, матушкой-природой.Когда она бросает ураганы, торнадо или даже лесные пожары, бетонные дома обеспечивают безопасность семьям с помощью прочных материалов, которые выдерживают практически все. План дома из бетона намного лучше справляется с сильным ветром и летящими обломками, чем стандартные дома, что делает его идеальным для районов, подверженных суровой погоде. Они также могут противостоять огню. Изолированные бетонные стены не поддерживают горение, а это означает, что ваш дом с большей вероятностью останется стоять после лесного пожара или кустарного пожара.

Комфорт

Дома ICF тише и их легче обогреть / охладить, чем в традиционных домах.ICF обеспечивает превосходную звукоизоляцию от внешних шумов, таких как движение транспорта и газонокосилки. Планировки бетонных домов также значительно удобнее из-за меньшего проникновения воздуха и отсутствия конвекционных потоков в полостях стен. Большая масса стен ICF предотвращает резкие перепады температуры в здании, а также делает людей более комфортными и снижает затраты на электроэнергию.

Экономия

Многие здания ICF имеют высокие значения R.Высокое значение R помогает уменьшить размер вашей системы обогрева и охлаждения на целых пятьдесят процентов. Планы домов ICF также могут снизить ваши расходы другими способами, включая более низкие ежемесячные счета за электроэнергию, энергоэффективные ипотечные кредиты, более низкие затраты на страхование и сокращение времени строительства.

Окружающая среда

Бетонная конструкция уникальна тем, что для ее производства используются одни из самых богатых ресурсов земли. Цемент, который составляет около десяти процентов бетона, производится из известняка, глины и песка.Неперерабатываемый мусор и отходы часто используются в качестве источников топлива в процессе производства цемента. Площадь земли, используемой для добычи материалов для производства бетона, составляет лишь часть земли, используемой для вырубки древесины.

блока ICF тоже исправны. Они не содержат формальдегид или другие токсины, которые потенциально могут повлиять на качество воздуха в помещении.

Если вы ищете здоровый, экологически чистый и безопасный дом, то покупка дома с бетонной конструкцией может быть правильным решением.Если вы строите в районе с суровыми погодными условиями, хотите сэкономить на счетах за отопление и охлаждение, или просто хотите более комфортный дом, планы домов ICF вам идеально подойдут.

План дома Banner Hall 3000 – прекрасный пример плана дома, в котором бетонная конструкция неотличима от традиционной конструкции из деревянных каркасов.

Сохранение тепла – Глава 6: Изоляция подвала

На подвалы могут приходиться около 20 процентов общих потерь тепла в доме.Это связано с большой неизолированной площадью поверхности как выше, так и ниже уровня земли. Вопреки распространенному мнению, земля – плохой изолятор. Также существует значительная утечка воздуха через окна и проходы подвала (включая трещины в этих областях) и в верхней части стены фундамента (область подоконника). Многие подвалы практически не имеют теплоизоляции, поэтому есть большой потенциал для улучшения. Изоляция часто может быть связана с другими ремонтными или ремонтными работами, такими как гидроизоляция, очистка от радона или отделка подвала.

Виды цокольного строительства

Самым распространенным типом строительства является цокольный этаж со сплошным фундаментом, в основном со стенами ниже уровня земли, поддерживающими конструкцию дома. Многие дома были построены с фундаментными стенами неполной глубины, которые создают под домом пространство для обхода. Некоторые старые дома, коттеджи или передвижные дома строятся на столбах и опорах, оставляя пространство под домом открытым или огороженным стеной. Другие дома строятся на одноэтажном перекрытии, где совсем нет подвала и подполья.

i) Бетонные фундаменты

Фундаменты из заливных или бетонных блоков строятся с 1920-х годов, обычно с наружной отделкой, гидроизоляцией и дренажной плиткой. Однако все, что старше 20 лет, может нуждаться в ремонте. Этот тип фундамента можно утеплить снаружи или изнутри, если нет серьезных проблем с водой или конструкцией.

ii) Новые дома или новые фундаменты под старыми домами

Если дом новый или в нем был построен новый подвал, дайте ему просохнуть в течение года перед изоляцией или ремонтом.Поскольку бетон содержит большое количество влаги, лучше всего дать ему высохнуть перед изоляцией и отделкой, если только используемый метод ремонта не может справиться с этой увлеченной влагой.

iii) Фундаменты из старого щебня, кирпича или камня

Более старые фундаменты часто бывают неровными и могут различаться по глубине и толщине. Эти основания редко подвергались гидроизоляции; некоторые имеют внутренний дренажный канал, и все они имеют высокое содержание строительного раствора, который может поглощать воду из почвы. Их лучше всего изолировать снаружи, но возможна внутренняя изоляция.Всегда обращайтесь за консультацией к специалисту до

в процессе восстановления.

iv) Другие типы фондов

Многие новые дома построены на фундаменте из консервированной древесины. Они влагонепроницаемы и, как правило, полностью изолированы.

Оценка фундамента

Прежде чем планировать работу, оцените состояние вашего подвала. Вот некоторые из проблем, на которые следует обратить внимание:

i) Утечка воды

Основные утечки воды, такие как постоянные утечки и наводнения весной и во время дождя, должны быть устранены. Часто решение требует земляных работ, гидроизоляции или гидроизоляции подвала, добавления дренажной системы и изоляции снаружи.

Незначительные утечки воды иногда можно исправить, отводя воду от фундамента, наклоняя уклон, направляя водосточные трубы в сторону от дома и заделывая фундамент внутри.

Устраните любые проблемы с отстойниками или резервной канализацией перед началом изоляционных работ.

ii) сырость

Симптомы сырости на фундаменте и отделке включают появление пятен или рост плесени, образование пузырей и отслаивание краски, высолы (беловатые минеральные отложения на поверхности), растрескивание (ухудшение состояния поверхности), а также затхлый запах.Небольшую сырость можно исправить изнутри; более серьезные проблемы следует устранять извне. Конденсат также может образовываться на стенах фундамента летом, когда воздух очень влажный, а фундамент прохладный.

Проверка на влажность

Если фундаментные стены, плиты и земляные полы кажутся сухими, а пространство кажется влажным, это может указывать на то, что влага просачивается через фундамент и испаряется быстрее, чем может накапливаться.

Чтобы проверить это, отрежьте лист пластика примерно 1 м (40 дюймов.) квадрат и приклейте его к бетонным стенам и плите. Для земляных полов прижмите края песком или палками. Через день-два проверьте пластик. Если на его поверхности образовался конденсат, это указывает на высокий уровень внутренней влажности. (См. Подробности в Разделе 2.4, Контроль потока влаги и Разделе 9.4, Вентиляция и воздух для горения.)

Осторожно снимите пластик и обратите внимание на конденсат на дне пластика, на смачивание бетона или почвы. Конденсат, образующийся под пластиком, указывает на перемещение влаги из земли в дом, а также на возможность выделения радона.

Чтобы уменьшить проникновение влаги в дом от фундамента, установите влагозащитный барьер (см. Раздел 6.3, Подземные пространства) или сделайте внутренний или внешний бетон герметичным или гидроизоляционным.

iii) Трещины

Если в подвале есть активная трещина (т. Е. Трещина, которая становится больше или меньше), обратитесь за профессиональной помощью, чтобы определить, требует ли ситуация структурного ремонта.

iv) Радон

Радон может присутствовать во всех домах, с проблемами влажности и влажности и без них (см. Раздел 1.4, Соображения относительно здоровья и безопасности, для получения дополнительной информации).

Изоляция внутри или снаружи?

Изоляция снаружи лучше всего, но часто бывает необходимо изолировать изнутри по экономическим и практическим причинам. Иногда требуется сочетание подходов. Внимательно изучите преимущества каждого подхода.

i) Изоляция внутри

Это может включать установку жесткой теплоизоляционной плиты и гипсокартона, стены из деревянного каркаса и изоляции или других комбинаций изоляции.Ваш выбор метода будет зависеть от ряда факторов, в том числе от наличия проблем с влажностью, необходимости учета влаги и барьеров для воздуха / пара, того, как вы планируете использовать пространство и, наконец, от стоимости.

Преимущества внутренней изоляции

Можно включить в план отделки подвала.
Работу можно выполнять в любое время года, по одной секции за раз. Часто работа целиком или частично может быть сделана своими руками.
Часто бывает проще и дешевле изолировать всю стену и добиться высоких показателей теплоизоляции.
Озеленение и подъездная дорожка не будут нарушены.

Недостатки внутренней изоляции

Не утеплять подвал с проблемами влажности изнутри (протечки, сырость, выцветание и вздутие краски). Если необходимо, примите меры по устранению влаги перед установкой теплоизоляции, иначе ваши новые стены сгниют.
Если утеплить внутреннее пространство, стены фундамента станут еще холоднее. Любой влажный воздух, соприкасающийся с этими холодными стенками, будет конденсироваться.Внутренняя отделка скрывает или скрывает проблемы с влажностью по мере их развития. Это может привести к длительному воздействию плесени, поскольку люди с меньшей вероятностью решат проблему влажности, если им придется удалить возведенную отделку.
Такие препятствия, как электрические панели, проводка, сантехника, лестницы и перегородки, усложняют работу, а изоляция и воздушный барьер менее эффективны. Если часть стены подвала уже закончена, это тоже может оказаться проблематичным, хотя стеновые панели легко удалить и установить заново.

ТЕХНИЧЕСКОЕ ПРИМЕЧАНИЕ:

Некоторые органы власти выразили озабоченность возможностью воздействия мороза и повреждения конструкций при изоляции фундамента изнутри. Беспокойство заключается в том, что иней будет глубже проникать за пределы стены фундамента. Исследования показали, что это не проблема. При некоторых обстоятельствах, например, в почвах, которые особенно чувствительны к морозам в экстремальных климатических условиях, могут возникнуть проблемы, вызванные некоторыми методами строительства.Обратитесь к местным строительным властям или узнайте, испытывали ли ваши соседи какие-либо трудности с воздействием мороза на их фундамент.

ii) Изоляция снаружи

Это включает в себя земляные работы вокруг фундамента, гидроизоляцию и установку изоляции, как показано на Рисунке 6-3. Необходимо установить гидроизоляцию для предотвращения попадания воды за изоляцию и установить защитное покрытие на открытых участках изоляции.

Преимущества внешней изоляции

Наружная стена, как правило, более сплошная и ее легче изолировать.
Вы можете эффективно увидеть и исправить любые проблемы, связанные с влажностью или структурой (высолы, трещины, сколы и эрозия раствора). Фундаменты из щебня или кирпича, а также фундаменты с протечкой воды, сыростью или другими проблемами влажности должны быть изолированы снаружи. Ремонт фундамента, обшивка, гидроизоляция и установка дренажной системы могут выполняться одновременно.
В доме нет перебоев, внутренних работ и потери внутреннего пространства.
Напряжения замерзания-оттаивания устранены, и иней вряд ли проникает до основания.
Масса фундамента находится в пределах изолированной части дома и имеет тенденцию сглаживать колебания температуры.

Недостатки внешней изоляции

Выкопать траншею вокруг дома вручную может быть сложно и рискованно в зависимости от типа и глубины почвы. Гораздо проще использовать технику, но доступ к ней может быть проблемой.
Хранение грязи может быть проблемой.
Земляные работы нельзя проводить зимой, и они могут стать проблемой весной или в течение года, если на участке высокий уровень грунтовых вод.
Такие элементы, как несъемные ступеньки, мощеные навесы для машины, кусты, деревья или заборы, могут затруднить работу.
Фундаменты из щебня или кирпича могут частично поддерживаться грунтом. Перед началом работы посоветуйтесь с экспертом.
Высокие уровни изоляции дороги, а модернизация может ухудшить внешний вид дома.

6.1 ИЗОЛЯЦИЯ ПОДВАЛА СНАРУЖИ

Наружная изоляция включает

раскопки
гидроизоляция
изоляция
водоотвод и засыпка
защитное покрытие и оклад

Рисунок 6-3 Компоненты внешней изоляции

Изображение большего размера

В дополнение к предыдущему введению, перед началом работы оцените следующее:

внешние элементы, такие как подземные и наземные услуги, подъездные пути и линии участка, препятствующие выемке грунта
требования к изоляции (тип и толщина, высота и глубина) детали отделки (защитное покрытие, гидроизоляция)
инструментов и оборудования (для земляных работ, гидроизоляции, изоляции и т. Д.)

6.1.1 Особые меры безопасности

Общие рекомендации по безопасным рабочим процедурам см. В разделе 1.4 «Соображения, касающиеся здоровья и безопасности».

Для всех подземных коммуникаций, которые входят в ваш дом (например, газ, электричество, телефон, вода и канализация), выясните, где они находятся, прежде чем начинать копать. Коммунальные предприятия предоставляют эту услугу бесплатно.

Как утеплить снаружи подвала

Работа может потребовать нескольких недель усилий.Запланируйте дополнительное время, если вам нужно провести земляные работы, отремонтировать трещины, гидроизолировать наружные фундаментные стены и установить дренажную систему.

Изоляция подвала снаружи включает следующие шаги:

i) Выкопайте траншею

В идеале выемка должна идти до фундамента, но не ниже. Траншея должна быть достаточно широкой, чтобы в ней можно было работать. Это большая работа, поэтому не увеличивайте ее, используя траншею слишком большого размера. Копать можно вручную или с помощью соответствующей техники.Вынутую землю можно хранить на брезенте или листе полиэтилена на расстоянии не менее 610 мм (24 дюйма) от выемки.

В некоторых случаях может оказаться целесообразным установить изоляцию минимум на 610 мм (24 дюйма) ниже уровня земли, особенно когда фундаментные стены и дренажная система находятся в хорошем состоянии. Это снизит затраты на земляные работы, но при этом обеспечит значительную тепловую защиту и может быть дополнено дополнительной внутренней изоляцией. Также может быть добавлена дополнительная горизонтальная жесткая изоляционная юбка для уменьшения потерь тепла на поверхность, что может уменьшить проблемы, связанные с морозом (см. Рисунок 6-4).

ПРЕДУПРЕЖДЕНИЕ О БЕЗОПАСНОСТИ:

В частности, соблюдайте безопасные методы рытья траншей, чтобы избежать случайного захоронения и обрушения траншеи. Защищайте траншею от проточной воды и непогоды и убедитесь, что люди и животные не могут упасть в нее. Некоторые почвы нестабильны, и для предотвращения обрушения может потребоваться укрепление. Если вы делаете это самостоятельно, проконсультируйтесь с местными строительными властями для получения рекомендаций по правильной опалубке и рытью траншей.

Рисунок 6-4 Наружная изоляция подвала

Изображение большего размера

Текстовая версия

Рисунок 6-4 Наружная изоляция подвала

A) Минимум

мигающий
Защитное покрытие
Градация
Минимум 600 мм (24 дюйма.) ниже отметки
Водоотводящая плитка
Дополнительно – удлините изоляцию на 600 мм (24 дюйма) по горизонтали с уклоном от дома
Балка перекрытия
Жесткая изоляция
Песок, при необходимости
Стена подвала
Стойка

B) Полная глубина

мигающий
Защитное покрытие
Водоотводящая плитка
Дополнительно – удлините изоляцию на 600 мм (24 дюйма) по горизонтали с уклоном от дома
Балка перекрытия
Жесткая изоляция
Стена подвала
Стойка
Песок, при необходимости

ii) Подготовка поверхности и площадки

Сначала очистите поверхность основания металлической щеткой и скребком или используйте мойку высокого давления, если вода легко удаляется. Осмотрите и отремонтируйте все крупные отверстия, трещины или повреждения, а затем заделайте все отверстия. Выровняйте или замените изношенные поверхности и старую чистку новым подходящим типом. Дайте ремонту высохнуть.

Рисунок 6-5 Изоляция дренажного типа должна быть установлена вертикально до основания

Изображение большего размера

Проверьте состояние дренажной плитки и при необходимости отремонтируйте. Установите дренажную систему, если ее нет, но только если это можно сделать должным образом (т.е.е. тот, который может сливаться в соответствующий слив). Лучше всего выполнять эту задачу после завершения работ с фундаментной стеной. Перед продолжением проконсультируйтесь со специалистом по дренажным системам.

Попросите подрядчика нанести гидроизоляционный материал от уровня грунта до и поверх опор, а затем заделать все отверстия и перекрытия. Доступны листовые материалы, спреи и шариковые компаунды. Следуйте указаниям всех производителей.

ТЕХНИЧЕСКОЕ ПРИМЕЧАНИЕ:

Некоторые специалисты предлагают использовать два слоя утеплителя с перекрытием стыков. Изоляция удерживается на месте на верхнем крае за счет гидроизоляции и с помощью коррозионно-стойких креплений и шайб. Нижняя часть изоляции будет удерживаться на месте засыпкой, но может потребоваться некоторый крепеж, чтобы удерживать ее на месте во время процесса.

iii) Нанесите изоляцию

На внешней стороне стен подвала используются три типа изоляции: жесткие плиты из минеральной ваты, полистирол высокой плотности (тип IV) и плиты из полиуретана / полиизоцианурата.(Для получения дополнительной информации см. Раздел 4.2, Конопатки и другие герметизирующие материалы.)

Полистирол

Тип IV – это материал, который чаще всего используется для наружных работ в грунтовых условиях (см. Рисунок 6-3 и Рисунок 6-4).

Изоляция с дренажной способностью (см. Рисунок 6-5), такая как плита из минеральной ваты, должна использоваться, только если:

Наносится на всю глубину фундаментной стены.
Имеется дренажная система.
Изоляция не имеет горизонтальных швов, нарушающих дренажный канал.

Измерьте и отрежьте изоляцию до желаемой высоты (обычно от верха опор до наружной стены). Начните устанавливать изоляцию с одного угла, перекрывая углы и прижимая изоляционные листы к стене как можно плотнее (см. Рисунок 6-6).

Может оказаться удобным (хотя и более дорогим) приобрести специальную систему блокировки из профильных пенополистирольных плит со стальными швеллерами. Их следует использовать в надземной части только на глубину 305 мм (12 дюймов).). Также есть специальные зажимы и крепления для крепления жесткой доски к стене; проверить строительные магазины.

Рисунок 6-6 Изоляция должна перекрывать углы

Изображение большего размера

После завершения всех ремонтных работ нанесите стяжку на щебеночные и кирпичные фундаменты, чтобы выровнять стены. Тип и гибкость изоляции будут определять требуемую гладкость обрезки. Правильный обрезной материал также будет действовать как жертвенный поверхностный материал, помогая защитить строительный раствор в стене фундамента. Сделайте изоляцию водонепроницаемой, изолируйте и действуйте, как указано выше.

iv) Нанесите оклейку

Накладки помогают удерживать изоляцию на месте, предотвращают попадание воды за нее и обеспечивают чистое и аккуратное соединение. Здесь необходимо учитывать два основных момента: расположение гидроизоляции, определяющее, насколько далеко от стены простирается изоляция, и тип используемого гидроизоляции.

Если сайдинг можно частично снять или загрунтовать, используйте стандартную Z-образную планку, вставленную минимум на 50 мм (2 дюйма.) за сайдингом и строительной бумагой (т.е. за плоскостью дренажа). Если вы не можете вставить гидроизоляцию за сайдингом (например, с помощью кирпича), тогда необходимо установить металлический J-образный канал до утепления или установить деревянную гидроизоляцию после утепления.

Гидроизоляция должна соответствовать ширине изоляции и защитного покрытия. Деревянный оклад должен иметь наклон с вылетом не менее 20 мм (¾ дюйма) и иметь отлив на нижней стороне.

Для деревянного гидроизоляции или J-образного профиля заделайте стык между гидроизоляцией и домом подходящей герметиком.

Для кирпичного сайдинга держите открытыми дренажные отверстия, чтобы вода могла выходить из-за кирпича.

Рисунок 6-7 Типы гидроизоляции фундамента – переход первого этажа

Изображение большего размера

В идеале, протяните изоляцию выше области коллектора как минимум на 150 мм (6 дюймов), как показано на Рисунке 6-8. Часто это невозможно сделать по практическим или эстетическим причинам. Если изоляция проводится только до области коллектора или ниже, тогда необходимо произвести герметизацию и изолировать область коллектора от внутренней части.Это описано далее в этой главе.

Изображение 6-8 Изоляция области коллектора снаружи

Изображение большего размера

v) Защитите снаружи, закрыв открытую изоляцию

Защитите изоляцию от солнечного света и физических повреждений с помощью покрытия, нанесенного от верхней части изоляции до точки примерно на 300 мм (12 дюймов) ниже уровня земли.

Варианты покрытия включают следующее:

планка металлическая просечно-вытяжная с цементной стяжкой
детали, модифицированные полимером, которые устанавливаются непосредственно на некоторые типы изоляции без металлической планки – см. Документацию производителя
фанера, обработанная давлением, установленная с использованием крепежа из нержавеющей стали, винила или другого сайдинга, подходящего к сайдингу дома

vi) Засыпьте выемку

Сначала накройте сливную плитку (т.е.е. перфорированная пластиковая труба) с 150 мм (6 дюймов) чистого гравия – 4 мм? дюймов) или больше – и полосу фильтровальной ткани. Если используется изоляция дренажа, гравий должен выступать как минимум на 100 мм (4 дюйма) вверх по стороне изоляции.

Засыпьте выкопанный участок поэтапно, удаляя крупные предметы из засыпки, а затем уплотняя или утрамбовывая землю. В плохо дренируемых почвах, таких как экспансивная глина, лучше использовать самодренажную засыпку. Когда котлован будет засыпан, убедитесь, что земля имеет уклон от дома.Обычно уклон составляет 10 процентов (т. Е. 200 мм [8 дюймов] для первых 2 м [6 футов]), чтобы обеспечить возможность осадки. Это будет способствовать дренажу от изоляции, так же как и добавление карнизов и водосточных труб, которые отводят избыточную поверхностную воду от фундамента не менее чем на 2 м (6 футов).

Покройте засыпанный котлован любым типом поверхности – садовыми камнями, травой или садом. Может произойти дополнительное оседание, поэтому лучше подождать, прежде чем предпринимать какие-либо дорогостоящие процедуры, такие как мощение.

Рисунок 6-9 Наружная защита должна быть ниже уровня

Изображение большего размера

vii) Завершите отделочные детали

Окна обычно можно закончить, обернув изоляцией фундамент, чтобы он соответствовал оконной раме. Сверху утеплителя на край оконной рамы накладываем рейку и обрезку. Закупорите стык между рамой и обрезкой и периодически осматривайте его, чтобы убедиться, что он все еще герметичен.

Двери должны быть выделены J-образным каналом или аналогичным элементом.Возможно, вам придется расширить порог, чтобы защитить мигание под дверью.

Герметизирует проникновение сквозь изоляцию и покрытие для предотвращения попадания ветра, воды и паразитов. Некоторые проходы (газопроводы, электрические кабели) следует закрыть совместимым и гибким герметиком.

viii) Изолируйте внешнюю часть перекрытия балки

Если внешняя изоляция не выходит за пределы области коллектора как минимум на 150 мм (6 дюймов), герметизируйте и изолируйте область коллектора изнутри подвала.(См. Раздел 6.2, Изоляция подвала изнутри.)

Рисунок 6-10 Подоконник должен отклоняться от окна

Изображение большего размера

6.1.2 Осложнения

Если часть стены подвала окружает холодный подвал или неотапливаемый гараж, примените изоляцию внутри подвала к холодным стенам подвала или гаража, обращаясь с ними как с внешними стенами подвала. Уплотнитель и утеплить дверной проем из подвала. Наконец, утеплите потолок холодного подвала или гаража.(См. Раздел 6.4 «Открытые фундаменты» для получения информации об открытых полах.)

Расширьте внешнюю изоляцию вокруг остальной части подвала как минимум на 610 мм (24 дюйма) за пределы стыка внутренней стены, чтобы минимизировать потери тепла в этих точках. (Информацию об утеплении холодного подвала см. В Разделе 6.2 «Утепление подвала изнутри»).

Если бетонная веранда упирается в стену подвала, мощеную подъездную дорожку или какое-либо другое препятствие, изоляция должна переключиться на внутреннюю часть вокруг этих препятствий.Оставьте не менее 610 мм (24 дюйма) перекрытия, чтобы обеспечить непрерывное покрытие и снизить теплопотери через тепловой мост.

6.2 ИЗОЛЯЦИЯ ПОДВАЛА ИЗНУТРИ

Поскольку тип и состояние подвала будут влиять на то, как вы будете утеплять, не забудьте также принять во внимание следующие факторы:

признаки структурных проблем (например, трещины и вздутия)
требования к изоляции (например, тип, значение RSI (R) и расположение)
модернизация электропроводки и сантехники
детали отделки

Проконсультируйтесь с местными строительными властями, чтобы убедиться, что предлагаемый вами проект соответствует требованиям норм.Кроме того, в некоторых регионах есть особые проблемы, такие как морозное пучение из-за обширных глинистых почв, которые следует учитывать перед началом работ.

Обычные типы изоляции, используемые в качестве внутренней изоляции подвала, включают войлок или одеяло, неплотный наполнитель из стекловолокна, полиуретановый спрей и жесткую пластиковую панель.

Пенополиуритан с закрытыми порами, наносить который должен только сертифицированный монтажник, является высококачественным методом утепления всех типов стен, в том числе неровных.Распылительная пена с закрытыми ячейками также может помочь контролировать сырость на стенах подвала.

Рисунок 6-11 Изоляция фундамента внахлест в местах, где изоляция не может быть нанесена снаружи

Изображение большего размера

Жесткая изоляция из пластиковых панелей обычно имеет более высокое значение RSI на миллиметр, чем изоляция из войлока, и требует меньше места в подвале и более тонкого несущего каркаса. (Для получения дополнительной информации см. Раздел 3.1, Изоляция.)

ПРЕДУПРЕЖДЕНИЕ О БЕЗОПАСНОСТИ:

При работе в подвалах см. Раздел 1.4, Соображения, касающиеся здоровья и безопасности, и следуйте этим рекомендациям. Кроме того, поскольку крепежные инструменты для порошкового бетона часто используются при ремонте подвала, внимательно следуйте инструкциям по применению.

6.2.1 Как утеплить подвал, используя только изоляцию из жестких плит

Жесткая изоляция из плит включает

герметизация старых стен
установка утеплителя
отделка

Рисунок 6-12 Изоляция жесткой внутренней изоляцией

Изображение большего размера

Этот метод лучше всего работает, если стена подвала ровная и вертикальная (т.е.е. заливной бетон или бетонный блок), так как материал плиты достаточно жесткий. Прикрепите жесткие и влагонепроницаемые изоляционные панели к бетону с помощью механически прикрепленных крепежных лент, а затем защитите сборку, прикрепив гипсокартон толщиной 12,7 мм (½ дюйма) к крепежным полосам (подробности см. На Рисунке 6-12). Электрические розетки и выключатели обычно устанавливаются на поверхности.

Препарат

После проверки стены и выполнения необходимого ремонта, герметизируйте все пути утечки, например, на подоконнике и вокруг проходов.Этот важный шаг обеспечивает первичную систему воздушного барьера.

Поскольку изоляционная плита действует как барьер для влаги, используйте пенопласт средней и высокой плотности с хорошими влагостойкими свойствами, например, экструдированный полистирол и пенополистирол типа IV. Изоляционная плита, облицованная фольгой, может испортиться при контакте с цементом и раствором, поэтому перед использованием проконсультируйтесь с производителем.

Установка

Изоляцию можно прикрепить к фундаменту, нанеся пенопластовый клей по периметру пенопласта перед его креплением к стене.Если за изоляцией образовалась плесень, ее можно было бы предотвратить. Воздух, прижимающий пенопласт к стене, создает барьер для воздуха и влаги, в некоторой степени эквивалентный аэрозольной пене.

Поскольку для крепления гипсокартона к стене необходимы механические крепежные элементы, используйте деревянные крепежные ленты поверх изоляции. В качестве альтернативы изоляция может удерживаться на месте с помощью специальных деревянных или металлических крепежных лент, которые входят в пазы или выемки, вырезанные на заводе-изготовителе в изоляционных панелях. В любом случае прикрутите или прибейте гипсокартон к полосе, которая была прикреплена к бетону с помощью коррозионно-стойких бетонных креплений.

Установите как минимум RSI 2.1 (R-12), если местные строительные нормы и правила не требуют большего. Рассмотрите возможность установки изоляции в перекрывающихся слоях, чтобы минимизировать потери тепла через крепежные ленты. Плотно установите изоляцию, чтобы исключить циркуляцию воздуха по краям, и используйте пенопласт и техническую ленту для герметизации всех стыков и пересечений.

Чистовая

Изолируйте и загерметизируйте область балки (если балки не заделаны бетоном). См. Пространство заголовка балки позже в этой части.Защитите всю стену гипсокартоном толщиной 12,7 мм (1/2 дюйма) или аналогичной противопожарной защитой. Сюда входит пространство балок, если новый потолок не устанавливается.

6.2.2 Как оформить и утеплить подвал

Существует три распространенных метода утепления интерьера подвала, включающего каркасную стену. Каждый метод следует оценивать по основным принципам практичности: способность выполнять работу самостоятельно, стоимость материалов и рабочей силы, если он был заключен по контракту, и ожидаемый результат (например,грамм. это будет готовый подвал или просто складское помещение?).

Три текущих подхода:

каркасная стена с одинарным или двойным слоем утеплителя
каркасная стена, заполненная изоляционным войлоком и жесткой изоляционной подложкой из плит
каркасная стена заполнена изоляционным войлоком и подложкой из пенопласта

Препарат

Для получения информации о материалах и методах см. Главу 3 «Материалы» и главу 4 «Комплексный контроль утечки воздуха».

ТЕХНИЧЕСКОЕ ПРИМЕЧАНИЕ:

Используйте сухой брус для обрамления. Если пиломатериалы не высохли, дайте каркасу высохнуть не менее двух недель, прежде чем добавлять утеплитель и покрывать стену воздухо- и пароизоляцией. К каркасу можно прикрепить временные распорки, чтобы влажные стойки не перекручивались при высыхании.

6.2.3 Каркасная стена с одинарным или двойным слоем утеплителя

Чтобы защитить изоляцию, каркас и отделку стен от возможного повреждения водой, стены подвала накройте домашней пленкой. Когда-то предпочтительным материалом был пластик, но в некоторых случаях, когда воздух и влага проникали в изолированную стену, на пластике образовывалась конденсация, вызывающая смачивание и образование плесени внутри стены.

При использовании домашней пленки влага (не чрезмерная и не протекающая), которая проникает в новую стену, высыхает либо внутри дома, либо к верхней части фундамента, находящемуся выше уровня земли.Строительная бумага должна начинаться на уровне или чуть выше линии уклона и доходить до цокольного этажа и под нижней пластиной каркасной стены. Механически закрепите его обвязкой, например бревном размером 1 x 3.

ПРЕДУПРЕЖДЕНИЕ О БЕЗОПАСНОСТИ:

Не используйте внутри дома асфальтовую строительную бумагу (гудрон), потому что она может выделять токсичные пары.

Обрамление

Можно использовать два слоя изоляции:

горизонтально между фундаментной стеной и стойками
по вертикали между шпильками

Рисунок 6-14 Двухслойная изоляция из войлока в каркасной стене

Изображение большего размера

Следующим этапом будет установка каркасной стены.Вы можете использовать один из двух подходов:

Установите стену близко к обшивке дома, но не касаясь ее (расстояние 12 мм [½ дюйма]), используя брус 2 x 4 или 2 x 6.
Разместите каркас подальше от фундаментной стены, чтобы между каркасом и стеной оставался слой войлочной изоляции.

Оставьте достаточно места для плотной посадки без сжатия изоляции.

Второй подход требует больше внутреннего пространства, но обеспечивает большую изоляцию, меньше тепловых мостиков через стойки и лучшую защиту от влаги.Нижняя пластина должна располагаться поверх продолжения обертки дома и на непрерывной непроницаемой мембране, такой как прокладка подоконника (см. Рисунок 6-14).

Затем прикрепите верхнюю пластину к нижней части балок. Там, где стена проходит параллельно балкам, вам нужно будет встроить опору для гвоздей для верхней плиты (подход, который вы будете использовать, будет зависеть от вашего конкретного дома). Пришло время выровнять стены.

Если ваш дом находится в зоне обширных глинистых почв, вам, возможно, придется добавить 25 мм (1 дюйм.) зазор между верхней пластиной и нижней частью балок перекрытия для обеспечения вертикального движения плиты подвала / пола. Поговорите со своими местными строительными властями о том, как лучше всего справиться с этой ситуацией.

Затем установите шпильки на 610 мм (24 дюйма) по центру (т. Е. Измеряется от центра одной шпильки до центра следующей). Убедитесь, что этот интервал обеспечит структурную поддержку для ваших отделочных нужд. Убедитесь, что стойки расположены идеально вертикально и расположены на точном расстоянии, чтобы изоляция плотно прилегала, а отделку можно было установить без проблем.Измерьте каждую шпильку отдельно. Вокруг дверей в фундаменте требуется дополнительное обрамление, но для оконных проемов нужна только одна стойка, так как стена не несет нагрузки.

Если все трассы идеально ровные и квадратные и нет препятствий, вы можете построить стену на полу, наклонить ее на место, установить прокладку на нижнюю пластину и закрепить каркас стены на месте. Затем установите необходимую проводку и прокладку сантехники.

Рисунок 6-15 Деталь верхней плиты, где балки проходят параллельно стене

Изображение большего размера

Изоляция

Если вы оставили за рамой пространство для утеплителя, теперь вы можете добавить утеплитель между стойками и стеной горизонтальным слоем.Изоляция должна плотно прилегать к стене фундамента. Затем заполните каркасную стену вертикальным слоем войлочной изоляции, плотно прилегая между стойками, не допуская зазоров, воздушных пространств или чрезмерного сжатия. В качестве альтернативы, если вы используете изоляцию из выдувного стекловолокна, заполните все полости до рекомендованной производителем плотности и уровня RSI.

Чистовая

Установите пароизоляцию на шпильки и изоляцию. В подвалах, которые оказались сухими, подойдет полиэтиленовая пароизоляция.Однако, если у вас есть какие-либо сомнения или есть риск сырости в подвале, есть два альтернативных метода, которые могут лучше подойти.

Первый альтернативный метод – использовать полиамидную пленку, дышащую мембрану, также известную как пленка-замедлитель парообразования нейлон-6 или интеллектуальный барьер. При установке на теплой стороне внешней стены интеллектуальный барьер имеет проницаемость для водяного пара, которая меняется в зависимости от условий внутри стены. Если относительная влажность в полости стены увеличивается, интеллектуальный барьер позволит стене высохнуть по направлению к внутренней части, в отличие от других пароизоляционных материалов листового типа.Если вы используете интеллектуальный барьер, внимательно следуйте инструкциям производителя и требованиям к установке, хотя его применение похоже на полиэтиленовый лист с некоторыми важными исключениями.

Оставьте достаточно полиэтилена или интеллектуального барьера наверху для соединения с воздушным барьером в пространстве коллектора балки. Закройте все края, швы и проникновения акустическим герметиком или другими одобренными материалами. Все стыки должны перекрывать шпильку и герметизироваться непрерывным валиком герметика, который наносится между слоями материала на стыках внахлест.Прикрепите барьер к шпильке через полоску герметика (см. Детали на Рисунке 4-3).

Второй альтернативный метод – использовать систему воздухо- и пароизоляции, известную как подход к герметизации гипсокартона (ADA). В методе ADA используются жесткие материалы, обычно гипсокартон, которые очень тщательно и тщательно герметизируются с каркасом и всеми другими соединениями компонентов с помощью клейкой ленты из вспененного материала и гибкого уплотнения.

Внимание к деталям имеет решающее значение. Метод ADA работает только в том случае, если он полностью герметизирован и привязан к системе воздухо- и пароизоляции в остальной части дома.Ниже приводится неполный список рекомендаций по уплотнению ADA:

Обрамляйте герметичные коробки для проходов трубопровода, водопровода и канализации с прокладкой на лицевой стороне коробки и заделайте проходы труб (см. Рисунок 3-6 и Рисунок 6-16).
Используйте специальные герметичные электрические выключатели и коробки вилок, которые включают прокладку на лицевой стороне коробки и заделывают все отверстия для проводов.
Не прокладывайте проводку или водопровод от внешних стен к внутренним стенам, если не заделаны все отверстия (см. Рисунок 6-16).
Герметизируйте все оконные и дверные рамы, используя расширяющуюся пену и соответствующую герметизацию (см. Рисунок 7-7).
Установите прокладки из пеноматериала и заделайте верхний край верхней пластины и все другие элементы каркаса, которые находятся в непосредственном контакте с полом, плитой, внутренними стенами и потолком.
Герметизируйте все края и отверстия препятствий, например лестниц, прилегающих к внешней стене.
Обрамляйте и герметизируйте отдельно все электрические панели, которые не устанавливаются на поверхности на отделке, а затем герметизируют все проходы.
Не забудьте изолировать и герметизировать пространство заголовка балки (поясняется позже в Разделе 6.2.6, Пространство заголовка балки) перед прикреплением отделочной поверхности. Эта зона особенно подвержена утечке воздуха и должна быть должным образом герметизирована и изолирована в рамках любой модернизации подвала.
Отделка должна включать пароизоляционную грунтовку или краску.

6.2.4 Каркасная стена с изоляцией из войлока и изоляцией из жестких плит

Этот метод включает приклеивание жесткого панельного утеплителя к фундаментной стене с последующим покрытием каркасной стеной с утеплителем из войлока.Результатом являются более высокие значения теплоизоляции с меньшими потерями внутреннего пространства, очень хорошее сокращение тепловых мостиков и отсутствие необходимости в дополнительном барьере для влаги. Лучше всего, если стена подвала будет ровной и вертикальной (например, залитый бетон или бетонный блок), так как плита довольно жесткая. Используйте только влагостойкую изоляцию из плит, например, экструдированный полистирол или пенополистирол IV типа.

Препарат

Выполните подготовительные действия, указанные в Разделе 6.2.1. Как утеплить подвал с помощью только жесткой теплоизоляции.

Установка

Используя изоляцию из жестких плит с показателем RSI не менее 1,76 (R-10), закрепите и закрепите ее на фундаменте, нанеся пенный клей по периметру пенопласта, прежде чем прикреплять его к стене. Если за изоляцией образовалась плесень, ее можно было бы локализовать. Воздух, прижимающий пенопласт к стене, создает барьер для воздуха и влаги, в некоторой степени эквивалентный аэрозольной пене.Если у вас есть чувствительность к клею, можно использовать специальные механические крепления. Установите изоляцию плотно, чтобы исключить циркуляцию воздуха по краям. Используйте герметик из пенополиуретана и технический скотч, чтобы заделать все стыки и пересечения пенопласта.

Затем установите деревянную каркасную стену непосредственно в контакте с жесткой изоляцией из плит. Следуйте методам, описанным в Разделе 6.2.3, Каркасная стена с одинарным или двойным слоем утеплителя.

Добавление дополнительной изоляции

Теперь каркасную стену можно обработать шероховатостью для любой проводки и водопровода и изолировать, как указано ранее в Разделе 6.2.3, Каркасная стена с одинарным или двойным слоем утеплителя. Для получения подробной информации об обработке области балки см. Раздел 6.2.6, Пространство заголовка балки.

Чистовая

Не используйте полиэтиленовый воздухо- и пароизоляционный слой при таком подходе, так как существует риск создания двойной пароизоляции с пенопластом. Вместо этого используйте интеллектуальный барьер или метод ADA.

Если вы используете интеллектуальный барьер, оставьте достаточно пленки наверху для соединения с воздушным барьером в пространстве балок.

Если вы используете метод ADA, обратите особое внимание на надлежащую герметизацию воздуха и пара, включая слой пароизоляционной краски. Любая открытая пенная изоляция может потребовать противопожарной защиты в соответствии с требованиями норм.

6.2.5 Каркасная стена с изоляционным войлоком и подкладкой из распыляемой пены

Это становится популярным гибридным методом изоляции. Он включает в себя строительство каркасной стены на расстоянии 25-50 мм (1-2 дюйма) от фундамента, а затем использование профессионального подрядчика по монтажу пены на расстоянии около 50 мм (2 дюйма)) из пенополиуритана средней или высокой плотности у стены. Распыляемая пена заполняет и приклеивается непосредственно к элементам каркаса и стене, обеспечивая высокий коэффициент изоляции (около RSI 0,98 [R-5,6 / дюйм]), уменьшая тепловые мостики и обеспечивая барьер для влаги. Затем каркасная стена заполняется утеплителем.

Основным ограничением этого подхода является более высокая стоимость, хотя его использование снижает потребность в дополнительных материалах и рабочей силе (см. Рисунок 6-17).

Препарат

Обсудите с контактором пены для распыления на месте, что следует сделать перед началом распыления.В первую очередь необходимо решить такие серьезные проблемы, как активные структурные трещины и частые и крупные утечки воды.

Установите деревянную каркасную стену на расстоянии от фундамента в соответствии с указаниями подрядчика, включая обе стороны угловых стоек. Следуйте методам создания каркаса, описанным в разделе 6.2.3 «Каркасная стена с одинарным или двойным слоем теплоизоляции».

Рисунок 6-17 Вид сверху каркасной стены с изоляцией из войлока и пеной для распыления

Изображение большего размера

Добавление дополнительной изоляции

После того, как подрядчик установил пену, каркасную стену можно обработать для прокладки проводки и водопровода и изолировать.Опять же, использование полиэтиленовой пароизоляции не рекомендуется.

Для получения подробной информации об обработке области балки см. Раздел 6.2.6, Пространство заголовка балки. Для отделки см. Предыдущий метод каркасной стены в Разделе 6.2.3, Каркасная стена с однослойной или двухслойной изоляцией.

6.2.6 Пространство заголовка балки

Пространство заголовка балок также называется пространством балок обода, пространством заголовка фундамента или просто пространством балок. Это зона, где перекрытия перекрытий пересекаются и поддерживаются фундаментными стенами как в подвалах, так и в подпольях.Проще говоря, это место, где конструкция дома опирается на фундамент. Эта зона подвержена утечке воздуха и редко бывает должным образом изолирована, что приводит к нежелательным сквознякам, проникновению пыли и пыльцы и доступу паразитов.

Существует три основных конфигурации стыков, каждая из которых определяет, как лучше всего герметизировать и изолировать:

балки перекрытия на пороге (Рисунок 6-18, Часть A и Рисунок 6-19, Часть A)
балки перекрытия частично встроены в фундамент (Рисунок 6-18, Часть B и Рисунок 6-19, Часть B)
балки перекрытия, полностью встроенные в фундамент (Рисунок 6-18, Часть C и Рисунок 6-19, Часть C)

Если невозможно расширить внешнюю изоляцию фундамента, чтобы покрыть всю площадь балок коллектора, пространство необходимо изолировать и герметизировать изнутри.

Если фундаментные стены изолированы от внутренней части, воздухо- и пароизоляция должна быть непрерывной для стены и пространства коллектора.

На рис. 6-19 показано, как герметизировать и изолировать три общих типа пространств коллектора балок.

Для полностью залитых балок не превышайте 25 мм (1 дюйм) теплоизоляции из пенопласта, поскольку бетон под полом может сделать пол над полом неприятно холодным и склонным к повреждению.

Для всех подходов, показанных на рис. 6-18 и рис. 6-19, строительные нормы и правила могут предписывать уровни изоляции, поэтому уточняйте у местных властей рекомендуемые уровни и методы.

Пенополиуритан

, установленный сертифицированным подрядчиком, обеспечивает отличную герметизацию и изоляцию этого пространства. Однако пенопласт необходимо покрыть огнестойким материалом, если он не перекрыт потолком подвала.

Рисунок 6-18 Уменьшение утечки воздуха в зоне коллектора балок

Изображение большего размера

Текстовая версия

Рисунок 6-18 Уменьшение утечки воздуха в области заголовка балки

A) Балки перекрытия на пороге

Накладка порога
Стена подвала
Черный пол
Балки перекрытия
Герметик вдоль подоконника, балок и под черным полом

B) Балки перекрытия частично монолитные

Заполнить большие зазоры расширяющейся пеной
Черный пол
Балки перекрытия
Закупорка балок
Стена подвала

C) Балки перекрытия цельнолитые

Черновой пол
Балки перекрытия
Герметик вокруг балок и под черным полом
Стена подвала

Рисунок 6-19 Изоляция области заголовка балки

Изображение большего размера

Текстовая версия

Рисунок 6-19 Изоляция области заголовка балки

A) Балки перекрытия на пороге

Изоляционный батон
Накладка порога
Стена подвала
Жесткая изоляция
- 25 мм (1 дюйм.) толщиной
- Плотно обрезать
- Покрытие гипсокартоном
Черный пол
Балка перекрытия
Закупорка вокруг балок, вдоль стены и под черным полом

B) Балки перекрытия частично монолитные

Изоляционный батон
Стена подвала
Жесткая изоляция
- Толщина 25 мм (1 дюйм)
- Плотно обрезать
- Покрытие гипсокартоном
Черный пол
Балка перекрытия
Закупорка вокруг балок, вдоль стены и под черным полом
Блокировка 2х4

C) Балки перекрытия цельнолитые

Стена подвала
Жесткая изоляция
- 25 мм (1 дюйм.) толщиной
- Плотно обрезать
- Покрытие гипсокартоном
Черный пол
Балка перекрытия
Закупорка вокруг балок, вдоль стены и под черным полом

6.2.7 Осложнения

Следующие проблемы могут усложнить процесс установки изоляции:

Пространство стены прервано трубами, воздуховодами или электрической панелью

Отодвиньте водопроводы от стены или установите изоляцию и пароизоляцию за трубами так, чтобы они находились на теплой стороне.Никогда не кладите изоляцию перед трубами. Любые трубы, проходящие через воздухо- и пароизоляцию, должны проходить через фанерную коробку, герметизированную по отношению к основной воздухо- и пароизоляции, а зазоры вокруг труб должны быть заделаны.
Не изолируйте дымоходные трубы. В зависимости от типа дымохода требуются разные зазоры. Проконсультируйтесь с производителями или специалистом по отопительным системам. Точно так же не делайте теплоизоляцию, если вы не можете поддерживать надлежащие зазоры между топками, дровяными печами и стеной.
Будьте осторожны при работе с электрическими панелями. Даже когда остальная часть дома отключена, панель все равно будет под напряжением. Попросите электрика запечатать или переместить панель, чтобы она соответствовала новой стене.

Стена подвала прервана окном

Используя герметик из распыляемой пены низкой кратности, закройте место, где оконная рама примыкает к стене. Затем закройте рамы к системе пароизоляции.

6.2.8 Обломки и стены подвалов и подползников неправильной формы

Подвал неправильной формы обычно строится из камня или щебня и редко бывает гидроизолирован снаружи (см. Рисунок 6-2).Хотя всегда рекомендуется внешняя модернизация, возможно, можно будет изолировать изнутри, если нет проблем с водой или влажностью.

Рисунок 6-20 Изоляция стены пони – это двухэтапный процесс, в ходе которого образуется небольшой выступ

Изображение большего размера

Сначала покройте внутреннюю стену половицей на цементной основе, чтобы выровнять поверхность и защитить существующий раствор. Затем постройте каркасную стену, добавьте максимум изоляционного войлока RSI 2.1 (R-12) и закончите, как описано ранее в Разделе 6.2.3, Каркасная стена с одинарным или двойным слоем утеплителя.

Как правило, не используйте изоляцию с более высокими показателями, так как существует риск того, что стена может подвергнуться разрушительным циклам замораживания-оттаивания. Для получения дополнительной информации о том, как решить эту потенциальную проблему, обратитесь к местным строительным органам.

Пенополиуритан

с закрытыми порами успешно используется для уменьшения проблем с влажностью стен из щебня, обеспечивая при этом некоторую термозащиту. Не превышайте RSI 2.1 (Р-12). Этот продукт должен быть установлен сертифицированным установщиком и быть покрыт соответствующим огнестойким материалом.

Для очень влажных подвалов, склонных к затоплению и проблемам с высокой влажностью, лучше не утеплять стены подвала. Вместо этого проконсультируйтесь с вашими строительными властями и опытным генеральным подрядчиком относительно возможности обработки пространства балок пола как открытого и изолированного пола.

Потребуются дополнительные модификации для ухода за водопроводом и системой отопления.

6.2.9 Часть подвала – холодный подвал или неотапливаемый гараж

Нанесите изоляцию на холодный подвал или стену гаража, отделяя отапливаемый подвал от неотапливаемого помещения, как если бы это была внешняя стена. Уплотнитель и утеплить дверной проем из подвала. Изолируйте потолок, как описано в Разделе 6.4, Открытые фундаменты, а также на Рисунке 6-11.

Если вы изолируете холодный подвал, проверьте зимнюю температуру, чтобы вы могли внести коррективы для предотвращения замерзания.Если в помещении все еще слишком тепло или верхний этаж холодный, вы можете утеплить потолок холодного помещения (см. Раздел 6.4, Открытые фундаменты).

6.2.10 Подвальные стены пони

Стена пони представляет собой короткую деревянную каркасную стену, установленную на обычном бетонном фундаменте. В этом случае секция деревянной рамы изолируется между стойками, а бетонная секция изолируется внутри (при условии отсутствия проблем с влажностью). Изоляция на бетоне увеличена примерно на 200 мм (8 дюймов).), чтобы перекрыть сечение рамы. На этом этапе создается выступ (см. Рисунок 6-20). Чтобы избежать выступа, установите каркасную стену от пола до потолка и заполните полость утеплителем.

Этот метод обеспечивает более высокие тепловые характеристики, но создает глубокую оконную раму.

6.2.11 Свесы

Герметизируйте и изолируйте перекрытия, выступающие над фундаментом. Обычно можно удалить отделку под свесом и герметизировать пространство между балками над фундаментом с помощью пенополиуретана или герметичной жесткой изоляции с низкой проницаемостью.Изолируйте пространство балок с помощью войлока или одеяла и добавьте воздушный барьер перед повторной установкой отделки.

Рисунок 6-21 Свесы должны быть герметизированы перед изоляцией

Изображение большего размера

В некоторых случаях слой жесткой теплоизоляции из плит с защитной внешней отделкой может быть нанесен на нижнюю сторону свеса, но пространство все равно должно быть герметичным и изолированным. В качестве альтернативы подрядчик может распылить пену в полости или вдувать плотную волокнистую изоляцию через отверстия, просверленные на нижней стороне.

6.2.12 Цокольные этажи

Поскольку большая часть тепла теряется через верхнюю часть стен фундамента, плиты перекрытия подвала редко утепляются. Для повышения комфорта, контроля влажности и уменьшения радона нанесите на пол влагозащитный барьер или закройте пол, чтобы предотвратить скопление влаги между изоляцией и плитой. Как вариант, под новым полом можно установить дренажную систему.

Если вы устанавливаете или заменяете пол из бетонных плит, это дает прекрасную возможность установить внутрипольное отопление или сделать его готовым к излучению .Готовность к лучистому излучению – это место, где перед заливкой новой плиты устанавливаются изоляция и линии обогрева, что позволяет в будущем использовать лучистое тепло (в том числе солнечное) в этой области. Проконсультируйтесь с подрядчиком по отоплению, имеющим опыт в области водяного теплого пола.

6.2.13 Нежилые подвалы и подвалы

Пенополиуретан средней и высокой плотности иногда используется в подвалах и подвальных помещениях с залитыми бетонными стенами, бетонными блоками, кирпичными или каменными стенами и не предназначен для использования в жилых помещениях.В этих случаях аэрозольная пена укладывается непосредственно на фундаментную стену, а затем покрывается негорючим покрытием в соответствии с местными нормативными требованиями.

6,3 ПЕРЕДНЯЯ ЧАСТЬ

Подземное пространство можно изолировать двумя способами:

Стены люка могут быть изолированы как изнутри, так и снаружи, в результате чего возникает отапливаемая зона.
Пол дома над ним можно утеплить, чтобы в первую очередь не допустить попадания тепла в ползунки.

Как правило, относитесь к отапливаемым подвальным помещениям как к коротким, а иногда и очень коротким подвалам и ремонтируйте их, как описано ранее в этой главе.

Устраните любые утечки воды и удалите источники проникновения воды, как указано в Разделе 2.4, Контроль потока влаги.

Помните, как и в случае с подвалом, никогда не выпускайте сушилку для белья в подвал.

Изоляция стен рекомендуется, чтобы избежать необходимости изолировать и защитить все водопроводные трубы и системы распределения тепла. Стены можно изолировать снаружи, чтобы уменьшить проблемы с внутренней влажностью, которые могут возникать во влажных подпольях, и сохранить теплоту почвы под опорами.Стены также обычно легче изолировать, чем потолок, расположенный выше, особенно в тесноте или там, где расстояние между балками неравномерно. Стены, как правило, требуют меньше материалов, чем потолки.

Если на полу подполья нет барьера для влаги, добавьте его. Минимальный барьер должен составлять 0,10 мм (4 мил) прозрачного или непрозрачного полиэтилена с нахлестом, заделкой и заклеиванием швов. Хотя его труднее найти, белый непрозрачный полиэтилен осветляет пространство, легче показывает участки утечки или проникновения паразитов и скрывает влагу или плесень, которые могут быть на другой стороне пластика.

Прикрепите влагобарьер к стенам и всем препятствиям, через которые он не может пройти, например, опорным стойкам пола, механически. Он также должен быть герметизирован для любого барьера влаги, добавленного к стенам. Чтобы пластик не вздулся, что иногда случается, удерживайте его несколькими старыми досками или каким-нибудь гладким обрезком. Если есть вероятность движения транспорта, защитите полиэтилен длинным пластиковым ковриком. Не используйте песок или гравий.

6.3.1 Как утеплить отапливаемое подвальное помещение

снаружи

Рисунок 6-22 Изоляция за пределами подвального помещения аналогична изоляции всего подвала

Изображение большего размера

Изолируйте внешнюю стену точно так, как описано ранее для внешней стены подвала (см. Рисунок 6-22 и Раздел 6.1, утепление подвала снаружи).
Если внешние препятствия (например, крыльцо или мощеная подъездная дорожка) не позволяют полностью окружить пространство для обхода снаружи дома, то изолируйте внутреннюю часть стены в этих точках. Перекрывайте внутреннюю и внешнюю изоляцию как минимум на 610 мм (24 дюйма). См. Рисунок 6-11.
Если подвал не переходит в полноценный подвал, в нем должна быть вентиляция. Как правило, не используйте вентиляционные отверстия, которые открываются наружу, поскольку летом существует риск увеличения конденсации.Вместо этого попробуйте объединить пространство для обхода с подходом к вентиляции всего дома или подумайте об использовании осушителя. Любые существующие вентиляционные отверстия должны быть окончательно закрыты, если вы выполняете полный ремонт, в котором будет отапливаться пространство.
Если фундаментные опоры находятся выше линии промерзания, изолируйте внешнюю сторону стен подвесного пространства. За счет утепления снаружи стены будут оставаться более теплыми, избегая возможности мороза. Неглубокие опоры можно сохранить теплее, поместив слой горизонтальной изоляции с уклоном от фундамента.

изнутри

При использовании теплоизоляции из жестких досок или пенопласта, следуйте подходу, описанному для внутренней части подвала (см. Раздел 6.2, Изоляция подвала изнутри). Обработайте пространство между балками, как описано в Разделе 6.2.2, Как оформить каркас и утеплить внутри подвала. Если используется пенная изоляция, спросите своего строительного инспектора, требуются ли противопожарные покрытия в вашем конкретном подвальном помещении.
Примените полиэтиленовый барьер от влаги к полу помещения для подполья и убедитесь, что пространство достаточно вентилируется, как указано в третьем пункте Раздела 6.3.1, Как утеплить отапливаемое подлозочное пространство, снаружи.

6.3.2 Как изолировать частично отапливаемое подвальное помещение

Можно изолировать между балками и под балками и создать неотапливаемое пространство для подполья. Однако это может привести к замерзанию труб, промерзшей земле и возможной гнили на концах балок. По этим причинам используйте изоляцию пола только в сочетании с изоляцией фундамента и стены, чтобы создать частично обогреваемое пространство для ползания.

Пункты общего пользования

Рисунок 6-23 Изоляция стен и пола создает частично обогреваемое пространство для доступа

Изображение большего размера

Воздухопароизоляция должна быть нанесена с теплой (верхней) стороны утеплителя.Если пол над лазейкой уже покрыт непроницаемым материалом (например, виниловым покрытием, линолеумом или фанерой), у вас уже есть воздухо- и пароизоляция там, где вы хотите. Твердые материалы пола могут служить воздухо- и пароизоляцией, но обязательно найдите и загерметизируйте любые утечки воздуха (например, отверстия для трубопроводов и проводов). Воздухонепроницаемость в области балок по краю имеет решающее значение и может быть герметизирована пенополиуретаном.
Батты изоляции может удерживаться на месте с дышащим строительной пленкой скоб к балкам, курица проволока, листы полистирола борт доски (тип I или II) или коммерчески доступной системой изоляции поддержки.
Поместите изоляции плотно к нижней стороне выше пола, заполняя полость балки к системе поддержки изоляции.
Заклейте швы на всех отопительных каналах и изолируйте все каналы и водопроводные трубы в подвесном пространстве. Помните, что даже изолированные водопроводные трубы могут замерзнуть, если температура в подвальном помещении опустится ниже нуля. Рассмотрите возможность установки энергосберегающих, саморегулирующихся электрических обогревателей для защиты водопроводных труб.
Убедитесь, что пространство для подполья достаточно вентилируется весной.Вентиляционные отверстия должны быть установлены в соотношении от 1 до 500 (площадь вентиляции к площади пола). Не проветривайте зимой; вентиляционные отверстия должны быть закрыты и изолированы. Проверяйте и контролируйте уровень влажности и состояние подвесного помещения как минимум ежемесячно.
На полу подполья должен быть барьер для влаги. Для полных подвалов с частью подвала, где часть верхнего этажа была изолирована, изолируйте стену, отделяющую подвал от подвального помещения.
Если уровень земли внутри подполья ниже уровня земли снаружи, существует риск того, что морозное пучение может повредить стены, толкнув их внутрь.Сделайте все возможное, чтобы вода не попала в фундаментные стены.
В качестве дополнительной меры предосторожности вы можете установить термостат, прикрепленный к небольшому обогревателю в подвальном помещении. Этот блок может автоматически предотвращать замерзание ползунка.

6.4 ОТКРЫТЫЕ ФОНДЫ

Рисунок 6-24 Жесткая изоляция с уклоном, заглубленная в землю, обеспечивает защиту плиты от замерзания

Изображение большего размера

Некоторые старые дома, коттеджи и модульные / мобильные дома имеют открытый фундамент и открытые полы.Они должны быть изолированы между балками так же, как и рабочие места, с пароизоляцией, расположенной над изоляцией (всегда на теплой стороне), а не снизу. Должна быть хорошая герметичность, а изоляция должна быть защищена от ветра, насекомых и животных. Можно построить изолированную юбку вокруг фундамента, чтобы создать обогреваемое пространство для обхода.

В модульных / передвижных домах пол может содержать изоляционную систему с мешковиной. Очень важно закрыть любые перфорационные отверстия или отверстия в системе.Обратите особое внимание на герметизацию мешка вокруг водопровода, канализации, газового или нефтяного трубопровода и входа воздуха для горения в топку.

Если пространство балок уже покрыто, подумайте о том, чтобы обдувать пространство пола плотной волокнистой изоляцией, чтобы не было воздушного пространства между изоляцией и полом над ней. В качестве альтернативы пену средней или высокой плотности можно использовать в качестве пароизоляции, воздушного барьера и первичного изоляционного слоя.

Ни в коем случае не выпускайте сушилку для одежды на пол.

6.5 БЕТОННАЯ ПЛИТА МАРКИ

Изоляция

применяется к домам с фундаментным фундаментом из плит точно так же, как если бы вы изолировали снаружи цельный подвал (см. Раздел 6.1, Изоляция подвала снаружи). Если фундамент находится на морозостойких почвах, установите слой непроницаемой изоляции в грунте горизонтально с уклоном 1: 5 на расстояние не менее 1 м (3 фута). Для получения более конкретной информации обратитесь в местную строительную администрацию.

Как утеплить пол?

Вам не по себе холодного пола? Мы рассмотрим, как утеплить пол, изучаем варианты как деревянного, так и бетонного пола, показываем вам, как утеплить под полом или над бетонной плитой, минимизируя тепловые мосты.

Целевое значение U

Как правило, первые этажи либо сплошные, обычно из бетонных плит, либо подвесные, то есть деревянные половые доски на балках. В неизолированном состоянии они оба будут иметь коэффициент теплопередачи от 0,45 Вт / м ² K до 0,70 Вт / м ² K, но это зависит от геометрии пола и количества тепловых мостиков. В каждом случае заданное значение U после установки изоляции составляет от 0,20 Вт / м ² K до 0,25 Вт / м ² K (в зависимости от геометрии пола).

Утеплить сплошной пол намного сложнее и дороже, чем утеплить деревянный пол. Обычно окупаемость первого из них составляет от 8 до 10 лет или более, но срок окупаемости подвесной изоляции деревянного пола составляет от 3 до 5 лет.

Избегание теплового моста

Тепловые мосты возникают там, где сплошные строительные элементы проходят изнутри наружу конструкции, проводя тепло наружу или холод внутрь. Это серьезно снижает стоимость работы и может привести к появлению холодных точек и конденсации.

Методы минимизации тепловых мостиков с изоляцией вокруг полов

На приведенных выше схемах показано, как нанести изоляцию по краям строительных элементов для предотвращения тепловых мостиков.

Также учитывайте в каждом случае, когда слой воздухонепроницаемости под полом рядом со слоем в стенах по краям. Слой воздухонепроницаемости предотвращает проникновение нежелательных сквозняков. Его можно представить как сплошную оболочку вокруг здания.

Например, на приведенной выше схеме для полов с подогревом, где показано, как мембрана переходит на сторону теплоизоляции за плинтусом, она должна затем идти за гипсокартоном или штукатуркой на стенах или приклеиваться к ним.

На схеме выше, показывающей изоляцию под твердым полом, где она проходит под стеной наружу, она должна затем соединяться с любой штукатуркой, покрывающей стену.

Лучший изоляционный материал для изоляции пола

Сравнение значений коэффициента k для некоторых изоляционных материалов, используемых для изоляции пола

На приведенном выше графике показана относительная теплопроводность (значение k) некоторых изоляционных материалов, которые могут быть рассмотрены для изоляции пола. Стандартный выбор – фенольная пена, XPS или EPS, но они не идеальны для экодома, поскольку это не натуральный материал, а воздухопроницаемый и продукт индустрии ископаемого топлива.

Другие материалы обсуждаются ниже и сравниваются в таблицах для каждого типа пола. Цифры для значения k различаются в зависимости от продукта, поэтому вам следует провести собственное исследование. Эти таблицы предназначены только для справки.

Фенольный пенопласт, пенополистирол, полиизоцианурат и XPS следует использовать только в том случае, если пространство является абсолютным преимуществом. Как видно, войлок из древесного волокна или минеральной ваты почти не уступает по качеству EPS. Целлюлоза также идеально подходит, если утеплитель не должен выдерживать нагрузку. Изготовлен из переработанной газетной бумаги.Также использовалась гранулированная пробка.

Теперь мы рассмотрим, как работать с каждым типом пола по очереди.

Как утеплить деревянный пол

Если есть доступ снизу, легко набить утеплитель между балками. Прижмите изоляцию к половицам, но не давите слишком сильно.

Изоляция из овечьей шерсти между стропилами в подвесном полу, закрепленная сеткой

Можно добавить больше изоляции, чем позволяет глубина балок, в два этапа, после заполнения промежутков между балками, добавив реек под балки и прикрепив к ним второй слой подпорных досок, ткани или сетки. .

Отверстия в половицах, через которые проходят трубы и другие провода, а также зазоры по краям и между половицами, необходимо заткнуть мастикой и лентой для предотвращения сквозняков.

Если нет доступа снизу, ничего не остается, как поднять половицы.

Если есть вероятность затопления помещения, под утеплитель нельзя класть влагозащитный слой; вместо этого следует использовать ткань, устойчивую к сквознякам, через которую может стекать вода.

Три этапа устройства утеплителя под подвесной деревянный пол

Здесь утеплитель в виде овечьей шерсти установлен между балками и удерживается древесноволокнистыми плитами толщиной 60 мм. Теплопроводность древесноволокнистых плит составляет 0,04 Вт / мК. Это полностью воздухопроницаемый. Детали для этой установки ниже. Коэффициент теплопроводности для типичного двухквартирного дома этой конфигурации составляет 0,16 Вт / м ² K.

Деталь утеплителя под подвесной деревянный пол

Сколько утеплителя мне нужно под деревянный пол?

Толщина утеплителя для подвесного деревянного пола

Как утеплить бетонный пол

Если пол выкапывают и заменяют, это прекрасная возможность улучшить изоляцию.Коэффициент теплопроводности 0,2 Вт / м ² K может быть достигнут для типичного двухквартирного дома с использованием около 100 мм воздушной изоляции и тщательной детализации. Более высокие значения U могут быть достигнуты при такой же толщине материалов с более высокими эксплуатационными характеристиками или большей толщине того же материала.

Изоляция может быть добавлена поверх существующей бетонной плиты или под новой.

Над бетонной плитой

Если изоляция размещена над плитой, комната будет быстрее нагреваться
при включении отопления, но и остывать быстрее – это относится ко всей внутренней изоляции.

Также влияет на уровень пола, что влияет на дверные проемы, лестницы и другие приспособления. Вот почему фенольная пена является наиболее распространенным решением в этом случае, потому что она может обеспечить большую изоляцию при меньшей глубине.

В этом случае гидроизоляционная мембрана проходит над бетоном. Сверху, под поверхностью пола идет влагостойкая ДСП. Оставьте место для расширения по краям.

Под бетонной плитой

Изоляция под плитой обычно лучше, особенно в теплом помещении, выходящем на юг, поскольку бетон помогает поглощать тепло и ограничивает перегрев.

Влагонепроницаемая мембрана кладется на слой песка, чтобы предотвратить его пробивание острыми камнями. Поскольку он также служит воздухонепроницаемой мембраной, он перекрывает стороны стен, чтобы соединиться с гипсом или гипсокартоном.

Сверху и по краям идет утеплитель, поверх которого заливается бетон. Если используется теплый пол, который крепится к верхней части бетонной смеси, а затем поверх нее заливается небольшое количество бетона. Напольное покрытие может быть как плиткой, так и половыми досками, но любую древесину следует оставить в комнате на несколько недель с включенным обогревом перед укладкой, чтобы предотвратить ее коробление.

Сколько утеплителя мне нужно для бетонного пола?

Толщина изоляции монолитного бетонного пола

Почему бы не установить теплый пол вместе с твердой изоляцией пола?

Настоятельно рекомендуется устанавливать полы с подогревом одновременно с теплоизоляцией полов, особенно с твердыми полами. Вы получаете лучшее соотношение цены и качества.

Полы с подогревом намного эффективнее обычного центрального отопления и дают большее ощущение комфорта.Стоимость его установки окупится за счет экономии топлива, поскольку для достижения такого же ощущения тепла требуется меньше энергии.

Проекция через твердую изоляцию пола с дополнительным теплым полом

Если это подвесной пол, всегда оставляйте половицы в комнате на несколько недель с включенным обогревом, прежде чем укладывать их, чтобы избежать деформации дерева при установке.

Узнайте больше – посетите отремонтированный дом

Подробнее об утеплении полов можно будет узнать на мероприятиях зеленых домов в сентябре.Поговорите с реальными домовладельцами, когда они поделятся своим личным опытом ремонта своих домов в рамках Дней открытых дверей SuperHome. SuperHomes – это старые дома, отремонтированные их владельцами для большего комфорта, более низких счетов и гораздо меньшего количества выбросов углерода – как минимум на 60%! Вход свободный. Забронируйте сейчас.

См. Также:
Обшивка чердака поверх теплоизоляции
Модернизация полов с подогревом
Теплоизоляция деревянного подвесного пола

Примечания:

Значение U – это общая скорость передачи энергии (в ваттах) через 1 м ² конкретного элемента здания, когда температура воздуха с обеих сторон отличается на 1ºC.Чем ниже значение U, тем лучше материал предотвращает потерю тепла или проникновение холода.

R ‑ значения являются мерой теплового сопротивления и зависят от глубины (d) изоляционного материала, деленной на его теплопроводность (λ или значение k): R = d / λ. Измеряется в м ² К / Вт. Теплопроводность (λ или k-значение) изоляционного материала указывается производителями. Термическое сопротивление каждого компонента (а также сопротивления полостей и поверхностей) используется для расчета общего теплового сопротивления или значения R для всего элемента конструкции, в данном случае пола.Значение U является обратной величиной этого значения R.

Двадцатый век

На рубеже веков и в течение следующих нескольких десятилетий художники всех национальностей искали захватывающие и разные способы самовыражения. Композиторы исследовали необычные и неортодоксальные гармонии и тональные схемы.Французский композитор Клод Дебюсси был очарован восточной музыкой и полнотонной шкалой и создал музыкальный стиль, названный в честь движения во французской живописи под названием Импрессионизм . Испытанный жанр симфонии, несколько видоизмененный к тому времени, привлек таких мастеров, как Густав Малер и Дмитрий Шостакович, а Игорь Стравинский дал полную волю своим манипуляциям с калейдоскопическими ритмами и инструментальными цветами на протяжении всей своей чрезвычайно долгой и разнообразной карьеры.

В то время как многие композиторы на протяжении двадцатого века экспериментировали с традиционными инструментами по-новому, многие из величайших композиторов двадцатого века, такие как итальянский оперный композитор Джакомо Пуччини и русский пианист / композитор Сергей Рахманинов, остались верны традиционным формам музыки. история. В дополнение к новым и эклектичным стилям музыкальных направлений, двадцатый век может похвастаться множеством композиторов, чьи гармонические и мелодические стили может по-прежнему легко оценить и насладиться средним слушателем.

13. Прочтите текст и дополните его фразами (ai).

а) художник и писатель

б) предназначены для компенсации потери полезной площади пола на уровне земли

c) чаще всего это было стекло

г) дорожка для бегунов

e) и до сих пор оказывает сильное влияние

е) которым предоставляется свобода выражать свои идеи

г) личность проектировщиков здания

ч) монотонное повторение вертикалей и горизонтали

i), который он планировал в 1950-х годах

Ле Корбюзье

После Первой мировой войны в архитектуре появилась доктрина функциональности.Идея, лежащая в основе этого, заключалась в том, что если здание или объект идеально подходят для своих функций и построены с разумным учетом используемых материалов, они будут приятными для глаз и удовлетворительными для ума. Великий швейцарский архитектор, 1. __, Ле Корбюзье, псевдоним Шарля Жаннере (1887-1965), указал на греческие храмы как на прекрасные примеры этого. Функционалисты отказались от традиционных условностей и поверхностного орнамента и оказали большое упрощающее и очищающее влияние на дизайн любого материала.Эта новая традиция вскоре распространилась по всему миру 2. ____.

Новый метод строительства зданий из железобетона идеально подошел для этого конструктивного подхода. Бетонные перекрытия поддерживались вертикальными стальными балками. Наружная обшивка может быть из любого подходящего материала – 3. ____. Внутренние стены были просто перегородками, которые можно было разместить и заменить в любом месте, поскольку они не играли никакой роли в поддержке здания. Многочисленные возможности, предоставляемые этим методом строительства, были продемонстрированы Ле Корбюзье еще в 1915 году.

В 1920–30-е годы наиболее значительная работа Ле Корбюзье была связана с городским планированием. Он продвигал идеи, кардинально отличающиеся от удобных малоэтажных поселков, предложенных более ранними градостроителями. Он также построил много вилл и несколько небольших жилых комплексов и офисных зданий. В этих геометрических объемах с твердыми краями и гладкой поверхностью он создал язык того, что он назвал чистыми призмами – прямоугольных блоков из бетона, стали и стекла, часто с садами на крышах 4.____.

После Второй мировой войны Ле Корбюзье отошел от пуризма. Он показал путь к свободной архитектуре от 5. ____.

Ле Корбюзье был уполномочен французским правительством спланировать и построить свой Вертикальный город в Марселе. В результате получился огромный блок из 340 вилл , возвышающийся над землей, с двумя надземными улицами с магазинами и другими услугами и увенчанный общественным центром с садом на крыше, в котором, среди прочего, находилось 6.____.

Его репутация привела к тому, что правительство Индии поручило спланировать город Чандигарх, новую столицу Пенджаба, а также спроектировать и построить Правительственный центр и несколько других городских построек. Эти здания ручной работы представляют собой вторую, более гуманистическую фазу в творчестве Ле Корбюзье.

Его революционный проект церкви Нотр-Дам-дю-Харт в Роншане во Франции, 7 ____, сильно контрастирует с более ранним безличным подходом.Архитектура с ее изогнутыми поверхностями и отсутствием прямых линий и прямых углов превращается здесь почти в форму скульптуры. Церковь Ле Корбюзье в Роншане в последние годы оказала большое влияние на дизайнеров других нетрадиционных зданий.

Сегодня архитектура, похоже, переживает своего рода перетягивание каната. Необходимость экономии подталкивает его к безликой, многоэтажной конструкции, где возможно серийное производство и механизация. С другой стороны, есть желание избежать регламентации.Предпочтение отдается более индивидуальному подходу. Здания, которые являются избранными творениями одаренных архитекторов, 8. ____, естественно, очень проектировать и возводить. Они могут

обычно рассматривается только для таких специальных зданий, как национальные театры, художественные галереи и церкви.

Найдите в тексте слова и словосочетания Ле Корбюзье (пример 3), которые означают следующее:

1. хорошо подходит для чего-то

2.перестал использовать

3. Длинная прочная балка, используемая для строительства мостов и больших зданий

4. важный

5. имеющий форму четырех прямых сторон и прямых углов 90

6. получил задание сделать что-то

7. Дорога общего пользования или улица, используемая для движения транспорта

8. отличается от того, что большинство людей считает обычным или нормальным

9. ситуация, в которой два человека или группы решительно пытаются получить то, что они хотят

10.строгая организация и контроль

11. очень дорогое в планировании и строительстве

14. Прочтите предложения и дополните их правильными словами, взятыми из слов, выделенных жирным шрифтом справа.

1. В 18 веке в России впервые с ______________ г. скульптура стала основным ______________ видом искусства. 2. В 19 веке существовал ________________ средневековой русской архитектуры.3. Русская архитектура в 20-м веке, после краткого периода конструктивизма __________ в 1920-е годы, склонилась к __________ неоклассицизму и небоскребу ___________. 4. Скульптура была видом искусства _________, восхвалявшимся в период барокко. 5. По мере того, как каждое новое поколение греческих архитекторов пыталось сделать свои _____________ более совершенными, они начинали осознавать определенные ____________ иллюзии, которые очень _________ искажали их истинный аспект. 6. Ренессанс – это действительно _____ кульминация периода перемен, который собирался ______________ в течение долгого времени.7. Медичи не были __________________ бизнесменами Флоренции; они были _______ вовлечены в __________________ гуманизма и развития искусства. 8. Готический стиль строительства никогда не был принят ____________ в Италии. 9. Когда началось Средневековье, в обществе было только два важных класса: _____________ и ___________. 10. Изучение _________ писаний и искусства дало _____________ растущему ________________, наблюдаемому повсюду.11. Древнегреческие дворцы были запланированы __________. _______________ в них был большой зал с колоннадой. 12. Ранняя __________ культура названа минойской в честь ___________ царя Миноса, правившего на Крите. 13. Многие ______________ в Помпеях были погребены в _____________ пепле во время извержения Везувия в 79 году нашей эры. 14. В большинстве прекрасных старых соборов _________ ________ арок над дверями и окнами. 15. В __________ из 19 ^-го века __________________ начали ______________ сайты______________.16. Многие _______________ и важные ____________________ были сделаны ______________ останками древней Трои.

представить Христианская Россия возродить эксперимент образная конструкция высокого строить оптика небольшая забастовка сильный всего лишь глубокий рост энтузиаст знатный крестьянин классика поощряет зависимость благородный центр Критская легенда построить вулкан точка отсрочки начать археологию прикрыть осторожно взволновать открытие включают

15.Прочитай текст. Дополните его правильными словами, взятыми из слов, выделенных жирным шрифтом справа.

Русская архитектура 17-го ^-го 18-го ^-го-го веков В течение 17-го века влияние Литвы и Польши вызвало интерес к 2. _______________ древности, которая должна была достигнуть высшей точки в 3. _______________ России при Петре Великом. В 1712 году Петр перенес свою столицу из Москвы в Петербург и начал 4.______________ из грязи на побережье Финляндии в город 5. ____________ 6 ._____________. Множество из 7 .___________________ архитекторов было импортировано и продолжало работать при 8 ._____________________ царствовании. 9 __________________ архитектором того периода был Конте Бартоломео Франческо Растрелли. Работая в стиле рококо, он спроектировал Зимний дворец, Смольный собор и фасад Петергофа, один из самых 10. _________________ 11 .______________ годов в Санкт-Петербурге.

гуманистическая классика вестернизировать преобразовать сверкает европа запад преуспеть выделяться красота сборки

16.Вы услышите текст об английских замках. Послушайте его и выберите правильный элемент (AC) для утверждений ниже.

1. Типичные замки мотта и бейли в Европе начали появляться в 9 веке нашей эры.
