Откатные ворота своими руками: схема, этапы и инструкции

Подбираем материалы

Чтобы сделать самостоятельно откатные ворота, понадобится подготовить некоторые материалы: профнастил (уже окрашенный), трубы (с различными размерами и диаметрами), банка грунтовки (или несколько), саморезы, запчасти, которые обеспечат автоматическую работу ворот. Больше всего придётся заплатить за фурнитуру, продаваемую в наборах и электронику, которая будет обеспечивать открывание. Среди последней будет блок управления с приводом, а также пульты с рейкой. При надобности можете уделить внимание безопасности.

В итоге, Вам потребуется выбрать нужное количество деталей для будущего изделия. Прежде всего, Вам требуется найти чертёж, на котором будут указаны размеры. Или без них, но чётко определить габариты изделия. Таким образом получится точно рассчитать необходимое количество материалов и не переплатить за лишнее. Например, при размере ворот 3 на 2 метра требуется 6 квадратных метров профнастила и определённый вес труб в килограммах.

После выяснения размеров и убеждения, что чертёж подходит — приобретайте материал. Главное найти чертежи в надёжных источниках, тогда проблем в работе не будет, т.к. всё уже чётко просчитано. Затем убедитесь, что у Вас имеются инструменты, с помощью которых реально самостоятельно собрать откатные ворота.

Подготавливаем рабочий инвентарь

Приведите в порядок свою болгарку либо одолжите её у знакомых. Также из аппаратов нужна бетономешалка и машинка для шлифовки. Помимо этого, пригодится лестница-стремянка, шуруповёрт, уровень, рулетка, лопаты, набор ключей гаечных и ломик. Замеры будут производиться при помощи рулетки

Хоть перечень и большой, однако нет необходимости всё покупать. При отсутствии чего-либо в Вашем гараже, попробуйте попросить у соседей либо приятелей. Ведь при расходах на инструменты маловероятно, что стоимость в итоге окажется ниже, нежели приобрести готовую конструкцию.

Если уже всё есть — можно смело начинать работу.

Монтаж самодельных откатных ворот

Подготовительный этап — ключевая часть дела

Начните с предварительных работ. Потребуется очистить рабочее место от растительного слоя грунта. При наличии иного покрытия также придётся снимать и его. Чтобы работа была удобной, сделайте разметку будущих откатных ворот.

Затем, в процессе разбивки требуется применить 4 элемента из арматуры, размер которых 1 метр, а также электроды. Роль последних — быть осями (постоянной и временной). Перед забиванием арматуры требуется проверить, чтобы у прямоугольника совпали диагонали. Затем начинайте забивать. Над грунтом должно остаться 20 см. элемента. Между арматуринами протягивается леска.

Дальнейший шаг — выкопать приямки. В них будет закладываться основание для столбиков, а также траншея под электрическую проводку.

Рекомендуем помнить, что яму лучше делать немного шире, нежели предполагаемый столб. Например, длина и ширина опоры ожидается по 50 см. , то желательно, чтобы эти значения у ямки было не менее 52 сантиметров. Тогда делать кирпичную кладку будет гораздо легче.

У закладной детали тоже есть требования бетонной основе. Длина ямы обязана составлять как минимум половину проёма ворот (по параметру длины).

Глубина ямок в каждой местности может отличаться т.к. при её выкапывании нужно учесть климат. Глубина должна быть большей, чем уровень промерзания грунта. В некоторых регионах может потребоваться выкопать яму в 1,5 метра глубиной. Если эти пренебречь, то грунт может начать выталкивать конструкцию, из-за чего ворота будут стоять ненадёжно.

Если стенки осыпаются в процессе работы, применяйте опалубку. Для неё допускается выбрать не самое лучшее дерево, ведь всё-равно его придётся закапывать.

С целью утрамбовать землю, приямки поливаются жидкостью. Если работу нужно временно приостановить, стоит накрыть траншеи от осадков, которые способны привести к вымыванию почвы.

Чтобы в будущем не наносить ущерба проезду, выкопайте заблаговременно траншею, куда нужно будет заложить гильзу и электрический кабель. Это позволит быстро подключить электронику электричеству. Здесь пригодится пластиковая труба, диаметр которой 2 сантиметра. В ней будет проходить провод. По краям рекомендуется закрыть кабель полиэтиленом, который защитит от грязи и влаги. После укладки провода грунт нужно утрамбовать, траншею также поливают водой.

Подготовка столбов

Для сердечника придётся задействовать трубы из металла. Рекомендуется изделие прямоугольной формы с диаметром 80 на 80 мм. либо 100 на 100. Позволяется использовать и круглые трубы с такими же диаметрами.

Верхняя часть трубы должна выступать над грунтом всего на 2 см. Например, если столб по высоте 250 см., то сердечнику потребуется 245 см высоты. Подземная обязана не достать до дна в котловане. Допустим, яма по глубине равна 1 метру, тогда длина трубы нужна в 95 см.

Чтобы сердечник получился наиболее прочным, можете приварить внизу две части из арматуры. Располагаться они должны крестообразно, а длина каждого по 25 сантиметров.

После монтажа трубы в яму, следует укрыть данный элемент чем-то, что будет защищать от влаги.

Создание закладной части

От качества этой детали зависит результат работы. Ведь эта часть воздействует на передвижение ворот и работоспособность привода, работающего на электроэнергии.

Под эту часть вполне подходит швеллер с шириной в диапазоне 160-200 мм. По длине она обязана равняться минимум 50% ширины воротного проёма.

С целью хорошо закрепить швеллер в бетонной основе потребуется приварить арматурные конструкции. Придётся подобрать четыре части арматуры. Все они должны получиться по 90 см. Потребуется приварить с одной и второй стороны, а также связать перемычками из арматуры. Следует предпочесть диаметр 10 миллиметров.

Заливка фундамента бетоном

По завершению работы с металлическими изделиями приступают к следующей части дела.

Далее приступают к заливке бетона своими руками. Обычно применяется цемент марки М200. Раствор имеет следующий состав: 1 часть цемента, 3 части песка и 5 щебня (фракции 5-20 или 20-40). В растворе должно быть 20% воды.

Желательно дождаться, когда температура воздуха не будет опускаться ниже 0. Иначе придётся дополнительно использовать добавки от заморозки.

До заливки фундамента требуется проверить, чтобы все элементы, которые уже установлены, не сместились и стоят надёжно, т.к. под воздействием заливаемого раствора возможны сдвиги. Ровность установки можно проконтролировать уровнем как в горизонтальной, так и в вертикальной плоскостях.

Швеллер располагается по линии горизонта. Если проезд ещё будет чем-то покрываться, рассчитайте глубину отделочного материала заранее. Лучше всего, если между горизонтом и створкой останется 7 сантиметров. Тогда в снег ворота будет открывать легче.

Данные ворота должны иметь крепкую конструкцию.

Поэтому не следует забывать после заливки порции раствора трамбовать его. Иначе не исключено появление пустот в фундаменте.

После бетонирования начинают выравнивать основу от неровностей. В жаркую погоду бетон следует укрыть от жары, чтобы не появились трещины. Дважды в день требуется производить полив конструкции водой.

Если Вы хотите получить крепкую конструкцию, отдохните неделю. Тем временем бетонный фундамент наберёт свою прочность.

Кирпичная кладка столбиков

После закрепления фундамента можно начинать кладку кирпичей, произведя монтаж закладных элементов для нащельников. Требуется использовать уголок 5×5 см. с длиной около 8 см. Арматура, диаметр которой 8 мм. равняется половине столба и её требуется прикрепить сваркой к сердечнику.

Для нащельника требуется сделать 3 закладки трёх деталей: снизу, в центре кладки и вверху, немного выше уровня ворот.

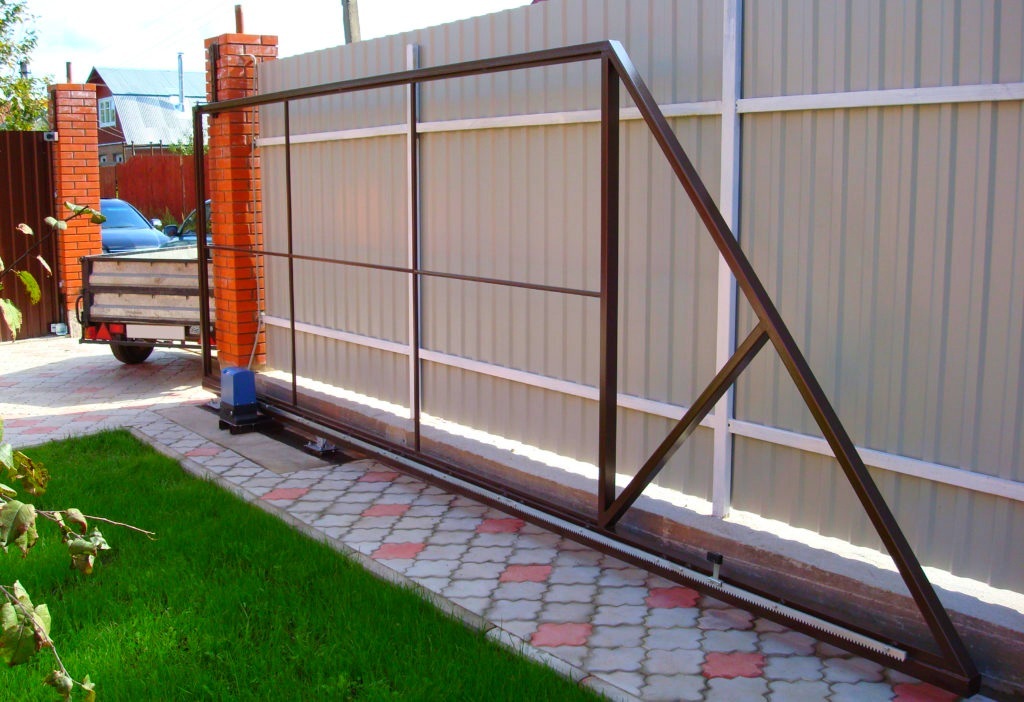

Делаем самостоятельно каркас откатных ворот

Следует отметить, что каркас удобнее делать из труб с прямоугольным или квадратным сечением. Здесь реально пригодится использовать чертежи, где подробно отражено как соединять все детали ворот. С его помощью работа пройдёт быстро и комфортно, а перерасхода материалов не будет.

Каждый элемент из железа требуется очистить от коррозии. Затем выполнить зачистку от жира и покрыть грунтовкой. Почти всегда применяют трубы 60х40 либо 60 на 30 мм. Для внутреннего каркаса задействуются трубки 30 на 20 миллиметров.

Сборку начинают с направляющего рельса. Это значит, что он должен быть готов заблаговременно. Во время набора каркаса нужно обеспечить его устойчивость в вертикальной плоскости. Для этого приваривается 2 элемента с квадратных труб, которые будут играть роль подставок.

На основном каркасе нижняя труба приваривается к рельсу прихватками. Шов должен иметь длину 15-20 мм., а шаг в 60-70 см. с обеих сторон в шахматном порядке.

Постоянный шов не рекомендуется делать, т.к. в этом нет смысла, а недостатки проявят себя в виде лишнего расхода электродов, а также в том, что профиль поведёт. Это усложнит открывание ворот, есть вероятность, что их начнёт заклинивать.

Затем можно выставить вертикальные трубки, прихватывая их лишь сваркой. Уровнем проверяется ровность, и если всё хорошо можно полностью приварить элемент. Потом приходит черёд перекладины, располагаемой вверху и диагональной. После них несущая основа ворот будет готова.

Затем изнутри к главному каркасу привариваются трубы дополнительного. К последнему уже и будет крепиться профнастил. Его трубы обязаны располагаться и посредине, тогда профиль не станет выпирать. По окончанию работы со сваркой можно зачищать швы с помощью болгарки и покрывать их грунтовкой и краской. Покраску рекомендуют выполнить 3 слоями.

Профнастил закрепляется саморезами 1.9 см., предназначенными для работы с металлом. Листы подгоняются по отдельности. Треугольные части ворот можно не закрывать профилем.

Далее нужно собрать следующие элементы, чтобы закончить дело:

Направляющий рельс, представляющий собой высококачественный профиль с ровной поверхностью. Металл нужен богатый на углерод (с содержанием выше обычного).
От 2 до 4 верхних пластин с роликами. Желательно, чтобы их покрытие было резиновым.
Роликовые каретки. Если ролики металлические, то от полимерных изделий стоит отказаться.
Заглушки из резины, желательно, чтобы была гофрированная часть.
А также улавливатели (верхний и нижний) и монтажные пластинки (для опор роликовых).

Сделать откатные ворота своими руками будет несложно. Напоследок нужно лишь установить элементы, перечисленные выше и произвести монтаж автоматики. Если Вы внимательно изучите инструкцию и посмотрите видео по теме, то сможете самостоятельно сделать качественные откатные ворота, не нанимая специалиста за отдельную плату.

Преимущества компании

Гарантии на все виды услуг

Только надежные поставщики

Монтаж и поддержка

Как сделать ворота своими руками из профнастила, профиля на даче

Как сделать ворота своими руками – вопрос, актуальный для многих. Самостоятельно выполненная работа позволяет значительно сэкономить денежные средства. Установить ворота под силу любому владельцу частного дома, если он имеет навыки в строительстве.

Содержание:
Как сделать распашные ворота своими руками;
Как сделать распашную конструкцию из профилированной трубы;
Видео;
Монтаж распашных ворот своими руками;
Установка опорных столбов;
Монтаж створок;
Изготовление ворот из пиломатериала;
Монтаж деревянных ворот;
Дополнительные операции.

Среди многообразия воротных сооружений большим спросом пользуются распашные. Конструкция проста в установке, имеет долгий срок службы. Материалы для строительства доступны и недороги.

Как сделать распашные ворота своими руками

Распашные ворота своими руками сделать нетрудно: это одна из самых легких в исполнении конструкций. Строительством занимаются после установления забора.

Первый шаг – изготовление каркаса. Основу делают из профильных труб или стальных уголков. Предварительно определяют размеры будущего изделия, количество материала, рисуют подробный чертеж.

Стандартная ширина въезда равняется 3 м, высота – 2 м. В нижней части оставляют зазор 5-10 см.
Ворота состоят из двух створок. Для придания жесткости и строгой геометрической формы каждая конструкция усиливается горизонтальными и вертикальными прожилинами. Роль прожилин выполняют металлические трубы сечением 20х20 мм, 20х40 мм.
Варианты местоположения калитки влияют на количество опор. Она может располагаться в воротном полотне или быть отдельным элементом. В последнем случае для решения вопроса с калиткой требуется установить дополнительную опору.
Распашные ворота своими руками можно сделать при наличии ряда инструментов и специальных приспособлений. Список инструментов для проведения работ:

Сварочный аппарат, электроды.
Болгарка с отрезными и абразивными кругами.
Бур, лопата.
Шуруповерт, самонарезающие шурупы по металлу.
Молоток.
Измерительные приборы: рулетка, уровень, отвес, строительный угол.

Как сделать распашную конструкцию из профилированной трубы

Ворота своими руками нетрудно изготовить из металлопроката; материал характеризуется небольшим весом и высокой прочностью.
Для строительства годится прямоугольная и квадратная труба сечением 30х20 и 60х30. Сборка створок происходит на идеально ровной поверхности. Если на участке таковой нет, придется изготовить ее своими силами. Этапы изготовления створок:

Определяют размер одной половины ворот: ширина проема делится на 2. После расчета металлопрокат режут на части: 4 отрезка, равных величине высоты и 4 — ширине створок.
На горизонтальной плоскости раскладывают части основы. С помощью строительного угла выставляют прямые углы. Для проверки точности прямоугольной формы конструкции измеряют диагонали. Если их значения равны, работа выполнена правильно.
Сваривают стыки частей створки. Нарезают и приваривают прожилины. По окончании сварочных работ швы шлифуют.

Видео про монтаж откатных ворот своими руками:

Монтаж распашных ворот своими руками

Как сделать распашные ворота своими руками прочными и долговечными? Для действенного результата нужно соблюдать алгоритм сборки конструкции. Установка обшивки проводится после монтажа основы, иначе изделие станет тяжелым и громоздким.

Первым делом необходимо установить опоры. Их делают из профматериала сечением не менее 100х100 мм. Размер равен высоте ворот плюс метр на подземную часть.

Установка опорных столбов

Ворота своими руками хочется изготовить так, чтобы они радовали отличным качеством. Добиться желаемого результата без правильной установки опорных столбов не получится.

Для опор выкапывают яму глубиной не менее метра, размером 50х50 см.
Дно укрепляют слоем бетонного раствора или устройством щебневой подушки.
Опорные стойки устанавливают в подготовленные ямы.
С помощью уровня столбы выравнивают по горизонтали и вертикали.
Опоры заливают бетонным раствором.

Монтаж створок

На расстоянии 20-30 см от низа и верха основы приваривают по 2 петли.
Створки устанавливают в воротный проем на кирпичи. Проверяют на соответствие горизонтального и вертикального уровней.
Петля соединяется с парной; последняя приваривается к опоре. Операция выполняется с остальными петлями.

Монтаж профнастила

Профнастил укладывают на идеально выровненную поверхность, делают разметку и отрезают ножницами для резки металла. Обшивку располагают внахлест, крепят саморезами. Оптимальное расстояние между крепежом – 15 см.
Ворота своими руками считают установленными по окончании монтажа профнастила.

Изготовление ворот из пиломатериала

Как сделать распашные ворота своими руками из пиломатериалов известно многим. Процесс с небольшими отличиями аналогичен этапам монтажа изделий из профматериала. Для производства работ потребуется брус для изготовления рамы, доски для монтажа обшивки, комплект навесных петель для дерева.
Соединение элементов при изготовлении основы из дерева происходит при помощи специального крепежа – нагелей. Их вставляют в заранее приготовленные отверстия и закрепляют саморезами.
Для придания твердости створкам используют промежуточные элементы. Обшивка из дерева сама создает достаточную жесткость. Крепится болтами или саморезами.

Монтаж деревянных ворот

Опорами служат бревна. Устанавливаются по одинаковой схеме с металлопрофилем. Особого внимания требует процесс гидроизоляции: обработка смолой, битумом, рубероидом обязательна.
Детали для открывания и закрывания половинок состоят из 2-х пластин. Одни крепят на полотно створки. Конструкцию устанавливают в воротный проем, выравнивают, проверяют на отсутствие перекосов. Вторые половины пластин крепят к столбу. Таким образом следует приварить все петли.
Остается обработать готовое изделие антисептиком и покрасить.

Дополнительные операции

Установка декоративных элементов и механических устройств фиксации делают работу по строительству завершенной.
Как сделать ворота своими руками становится понятным после ознакомления с технологией установки. Процесс доступен практически всем. Главное, не бояться трудностей и следовать инструкциям. Тогда въездная конструкция станет изюминкой усадьбы и законной гордостью хозяина.

как сделать самому, чертежи, схемы, эскизы, монтаж, пошаговая инструкция с фото и видео

Откатные ворота альтернатива классическим распашным воротам. В состав конструкции входят направляющие, щит, рама, ролики, электропривод (опция). Деталей очень много, но все же сделать откатные ворота своими руками не проблема, если знать основные нюансы. Раздвижной механизм имеет ряд преимуществ – безопасность, простая система управления, удобная автоматика.

Содержание статьи:

Устройство и принцип действия откатных ворот

Свое название конструкция получила из-за способа открывания. Дверное полотно перемещается вдоль ограждения, то есть в плоскости дверного проема, тем самым занимая меньше места.

Откатные ворота бывают трех типов:

рельсовые;
приостановлено;
.

В конструкции откатных ворот предусмотрены ролики на направляющей, расположенной в нижней части. На них держится вся конструкция, с их помощью полотно движется. Роликовая опора идет к рельсу, уложенному в дорожное покрытие. В верхней части ворота удерживаются скобой, на которой закреплены боковые ролики.

Откат таких ворот равен ширине проема.

Недостатки конструкции:

рельс расположен по всей ширине проезда;
последний всегда забивается грязью, а зимой снегом и льдом, что чревато проблемами с открытием ворот. Поэтому рейку необходимо периодически чистить. Возможна установка греющего кабеля, что решает проблему обледенения, но это увеличивает затраты на монтаж, плюс дополнительные затраты на электроэнергию.

В конструкции второй имеется верхняя балка, по которой ворота перемещаются на роликах. Именно она ограничивает высоту прохода. Хотя возможна установка ворот со съемной верхней балкой. Но это усложняет конструкцию и снижает ее надежность. Съемная балка – это еще и увеличение финансовых затрат. Ширина ворот равна длине отката.

Откатные ворота третьего типа сегодня используются чаще всего. Все дело в роликовых опорах, которые находятся за пределами площади проема, и он ничем не ограничен. В конструкции используется тот же кронштейн, что и в первом варианте.

Откатные ворота этого типа в 1,5 раза длиннее ширины проема. Дополнительная часть служит противовесом основной конструкции, имеет конфигурацию трапеции или треугольника. Это увеличивает пространство для движения ворот. Для этого сорта строится более мощный фундамент.

Читайте также: Как сделать гаражные ворота своими руками: схемы и пошаговая инструкция.

В устройство консольных откатных ворот добавляются еще два элемента – верхний и нижний уловители. Они удерживают полотно в равновесии, когда оно закрыто. Элементы располагаются на противоположной стойке шлюза. При этом в нижнем уловителе есть полка, на которую опирается консоль в закрытом состоянии.

Особенности конструкции конструкции

Для создания чертежа используются два параметра: ширина проема и высота откатных ворот. Последнее важно чисто по эксплуатационным качествам, если изготавливаются подвесные модели. В остальных случаях размер подбирается с учетом внешнего вида конструкции.

В дальнейшем будем рассматривать консольный вариант, так как часто используется в частном домостроении.

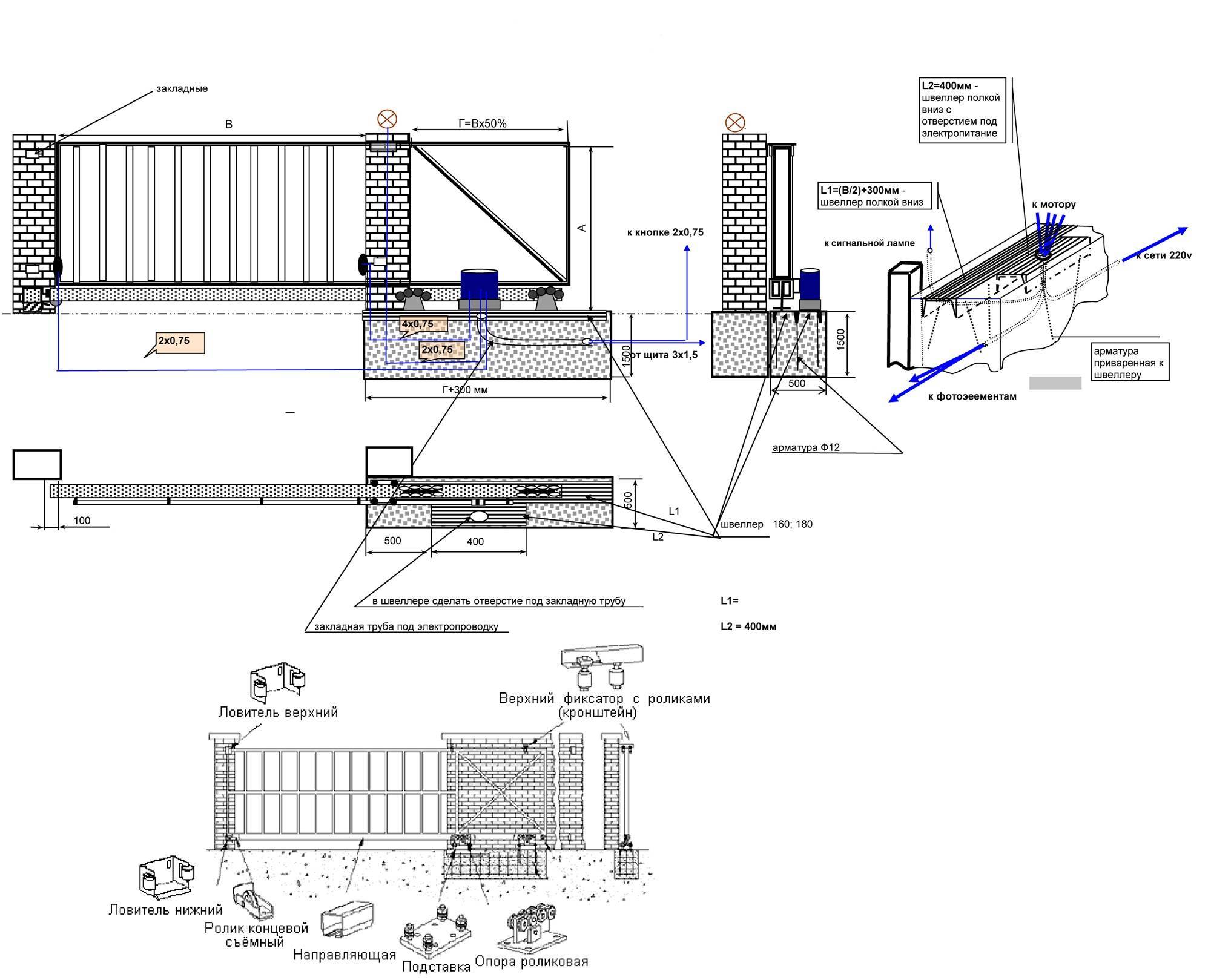

Чертежи для изготовления

К чертежам откатных ворот необходимо подходить с позиций простоты конструкции. Имеет два важных элемента:

консольная балка;
два роликовых подшипника.

Первый упирается во второй и перемещается по их расположению. Сами ворота монтируются поверх балки, как правило, с помощью электросварки. Ролики устанавливаются снаружи проема.

Оба эти элемента являются готовыми изделиями. Их можно приобрести в строительном магазине. В зависимости от веса самих дверей продаются консоли и ролики разного сечения и размера. Хотя надо отдать должное мастерам, которые предлагают консоли и роликовые тележки, изготовленные своими руками.

Консольное дверное полотно представляет собой раму, обшитую каким-либо плоским материалом. Сегодня часто используется профнастил. У нас есть подробная статья о том, как сделать ворота своими руками из профнастила. Раньше их обшивали досками или металлическими листами. Один из популярных вариантов – каркас с декоративными элементами из кованой стали. Именно он снижает такой показатель, как парусность ворот, что влияет на надежность. То есть чем ниже парусность, тем выше надежность.

Для изготовления каркаса используется профильная труба разного сечения: наружная с большим сечением, для внутреннего заполнения с меньшим.

Сделать откатные ворота своими руками можно по готовым чертежам ниже. Их можно взять за основу, учитывая размеры конструкции.

Схемы консольных откатных ворот понятны человеку, даже не имеющему специального технического образования. Главное правильно сделать требуемые замеры, которые понадобятся при расчете габаритов воротной конструкции.

Данные о высоте и ширине

В первую очередь определяется ширина ворот, которая зависит от ширины проема, то есть от расстояния между въездными столбами. Последний параметр рассчитывается с учетом ширины автомобиля (расстояния между боковыми зеркалами заднего вида). И к этому размеру прибавляется по 30-50 см с каждой стороны.

Сами ворота необходимо сделать больше на 10 см с каждой стороны, чтобы они закрывали не только проем, но и часть столбов. Таким образом можно добиться того, чтобы между ним и столбами не оставалось зазоров, если смотреть на конструкцию сбоку.

При расчете ширины учитывают, как машина будет въезжать на площадку. Если дорога попадает в ворота, то расчет остается без изменений. То же самое произойдет при входе под углом 90º. Если под меньшим углом, то расстояние между стойками необходимо увеличить.

Все дело в уменьшении зазора между машиной и стойками. А если дорога грязная или на ней лежит снег, то велика вероятность того, что машину при скольжении занесет. В этом случае небольшой зазор может не спасти вас от удара о шест. Поэтому ширину проема в данном конкретном случае необходимо дополнительно увеличить с каждой стороны на 10-20 см.

По поводу высоты откатных ворот – есть мнение, что этот размер должен соответствовать высоте забора. Снаружи такая конструкция выглядит более эстетично. Хотя каждый определяется с этим параметром самостоятельно. Но чем выше высота, тем тяжелее сами откатные ворота, плюс выше парусность. Соответственно увеличивается стоимость конструкции и сложность ее сборки.

Расчет противовеса

Как указано выше, длина противовеса равна половине ширины проема. Если откатные ворота не тяжелые (300-400 кг), то длину можно взять из расчета одна треть ширины въезда.

Такой же размер можно использовать, если противовес имеет прямоугольную конфигурацию.

Расчет прочности фурнитуры

Прочность фурнитуры является основным показателем, влияющим на срок службы откатных ворот.

Аксессуары включают:

два роликовых подшипника;
нижняя опорная балка;
два ловителя;

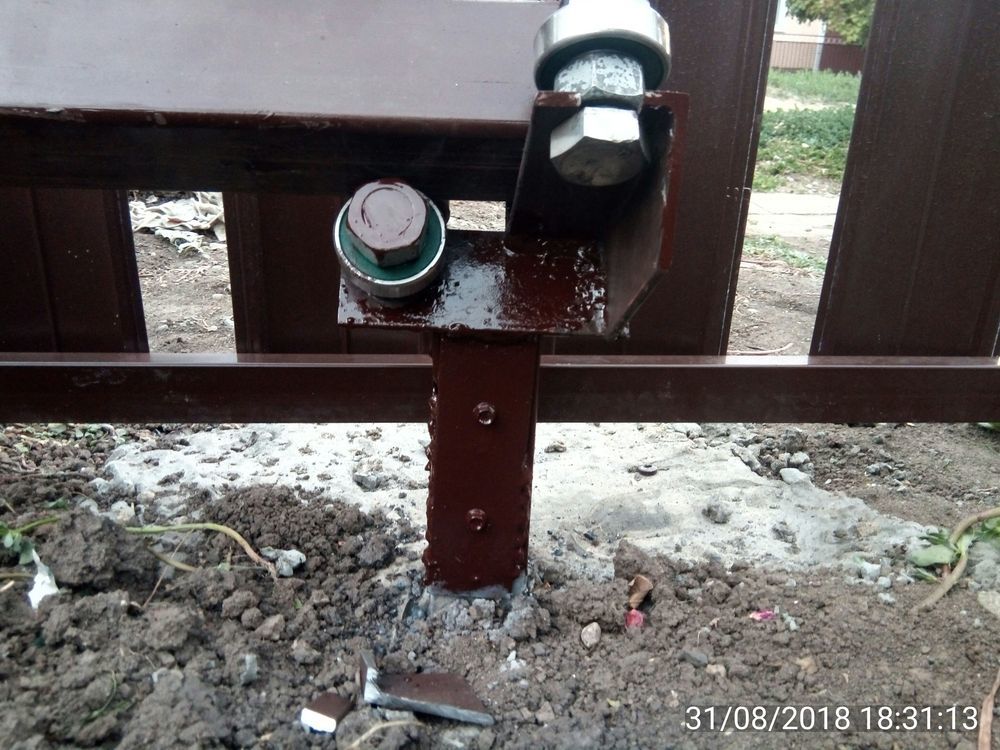

опорный кронштейн, расположенный на стойке, на которой установлены ролики.

Обычно продается в комплекте. Производители предлагают разные модели комплектующих, которые отличаются друг от друга толщиной материала. Выбор зависит от веса откатных ворот.

Подходя к расчету откатных ворот, нужно учитывать не только габариты конструкции, но и вес материала, из которого она будет собрана.

Общие правила подбора комплектующих и фурнитуры в зависимости от веса ворот

Откатные ворота с разными размерами – это, прежде всего, разный вес изделия. Именно по последнему параметру подбирают комплектующие, отличающиеся техническими и эксплуатационными характеристиками. Ниже представлены характеристики фурнитуры для разных консольных дверей от компании «АЛЮТЕХ».

1100-1500 кг

Самые тяжелые ворота, которые не устанавливаются на частных участках. Их устанавливают на производственных объектах.

Аппаратные характеристики:

Ролики. Предлагаемые размеры: 190x480x175 мм. Диаметр роликов 100 мм. Учитывается, что первая опора выдержит нагрузку 3,4 т, вторая 1,5 т.
Нижний улавливатель из стали толщиной 5 мм. Предлагаемые размеры: 188x153x100 мм.
Верхний улавливатель из стали толщиной 4 мм. Размеры такие же.
Опорная балка. Изготовлен из стали толщиной 5 мм. Высота и ширина – 130х135 мм.

800-1000 кг

Все одинаковые размеры по порядку:

Ролики – 100x251x138,5 мм. Диаметр колес составляет 61 мм.
Нижний уловитель – толщина стали 4 мм. Размеры: 140х101х95 мм.
Верхний уловитель – толщина 3,5 мм.
Опорная балка – толщина 4,5 мм. Размеры по высоте и ширине: 89х74.

600-700 кг

Спецификации фурнитуры в том же порядке:

Ролики – 80x167x112 мм. Диаметр колес 55 мм.
Донный уловитель – толщина металла 3,5 мм. Размеры: 100х82х80 мм.
Верхний уловитель – толщина 3-3,5 мм.
Опорная балка – толщина 3,5-4 мм. Высота, ширина: 70×60 мм.

300-500 кг

Характеристики фурнитуры:

Ролики – 178x90x117,8 мм. Диаметр колес составляет 43 мм.
Размеры нижнего улавливателя 100х96х67 мм. Толщина металла – 3 мм.
Верхний улавливатель – толщина 3 мм.
Опорная балка – толщина стенки 3,6 мм. Размеры 60х55 мм.

Единственное, на что нужно обратить особое внимание, так это на материал, из которого изготовлены комплектующие. Это должна быть высокопрочная сталь, например, марки С355.

Дополнительные расчеты

Для устройства фундаментов консольных откатных ворот применяют три варианта. Один имеет форму буквы «П». То есть это два заглубленных столба, на которые опирается бетонная лента. И вся эта конструкция должна быть монолитной и армированной. При этом глубина столбов должна быть больше глубины промерзания грунта.

Это довольно сложный и трудоемкий вариант, поэтому в частном домостроении применяют либо заглубленную ленту, либо два отдельно стоящих столба. Во всех трех случаях поверх конструкции фундамента укладывается швеллер, который становится опорой или основанием для роликов откатных ворот. Его крепят к арматурной решетке, уложенной в подготовленную опалубку под фундамент. Способ крепления – электросварка.

Что касается размера самого фундамента, то:

глубина закладки – глубина промерзания грунта в районе строительства дома плюс 10-15 см;
длина равна длине противовеса.

Ширина сложнее. Этот параметр будет зависеть от ширины входного проема. Чем больше последний, тем шире фундамент.

Ограничения по установке откатных ворот

Особых ограничений по установке откатных ворот нет. Просто могут возникнуть ситуации, мешающие монтажным работам. Например:

На линии отката конструкции растет дерево, которое необходимо удалить. Спать или нет, решает разработчик.
Если в районе ворот проложены воздушные или подземные коммуникации.
В зоне отката какое-то здание. Это может быть даже соседский забор.
Непрямолинейность рельефа.

Изготовление консольных откатных ворот и монтаж ступеней

Пошаговая инструкция изготовления и монтажа откатных ворот своими руками представляет собой последовательность строительных операций:

Определение размеров ворот с учетом ширины проезда.
Создание рисунка холста. Определение его веса с учетом каркаса и обшивки.
Подбор и покупка аксессуаров.
Установка опорных стоек. Они могут быть металлическими, из металлического профиля или собранными из кладочного материала: кирпича, бетонных блоков, камня.
Строительство фундамента: разметка, земляные работы, установка армированной решетки с приваренным к ней швеллером, заливка бетонным раствором.
Установка арматуры. Роликовые опоры крепятся к швеллеру еще до его соединения с арматурным каркасом и заливки бетоном.
Установка откатных ворот.
Покраска конструкции.

Материалы и инструменты

Здесь необходимо произвести разделение по выполняемым строительным работам. Это сборка каркаса дверного полотна и возведение фундамента. Следовательно, для первой строительной операции потребуется материалов:

Трубы профильные. Один из вариантов – для сборки каркаса используется сечение 60х40х2 мм. Сечение 40х20х2 мм для внутренних элементов полотна.
Обшивка откатных ворот: профнастил, доски, стальной лист и др.

Для сборки рамы:

Сварочный аппарат.
Уголок, которым устанавливаются углы стыков профильных труб.
Зажимы для фиксации элементов каркаса.

Для возведения фундамента под откатные ворота необходимы следующие материалы:

Цемент, щебень и песок для замешивания бетонного раствора.
Швеллер №20 для базы под ролики. Это не единственный вариант.
Арматура стальная диаметром 10-12 мм для армирующей сетки.

Из инструментов для смешивания бетона – лопаты и бетономешалка. Для перекапывания почвы – лопаты, ломы.

Потребуется еще один элемент – закладные. Это стальные уголки, которые вставляются в кирпичную или блочную кладку на уровне установки ловушек и опорных кронштейнов. Понятно, что если столбы представляют собой стальные трубы или другой металлопрокат, то закладные к ним крепить не нужно. Сама фурнитура непосредственно приваривается к металлическим поверхностям.

Подготовка деталей механизма отката

На этом этапе необходимо подготовить опорную балку и ролики. Роликовые опоры представляют собой либо готовые, либо самодельные элементы. Их нужно просто установить на швеллерную опору и приварить к ней. Расстояние между роликами зависит от двух параметров конструкции откатных консольных ворот: веса, габаритов.

Кирпичные столбы

Опорные столбы для ворот могут быть выполнены полностью из кирпича. Но есть более безопасный вариант. Для этого в качестве основания устанавливается профильная труба или обычная с круглым сечением, а затем обкладывается кирпичом. К трубе также привариваются закладные детали.

Как и все несущие конструкции, столбы являются несущими элементами. Поэтому под него заливается прочный фундамент из бетона марки не ниже М300. Оптимальная глубина закладки ниже уровня промерзания грунта.

На каждый пост:

вырыт колодец;
дно засыпается крупным песком слоем 10-15 см, но его можно заменить мелкозернистым щебнем;
внутрь вставляется арматурный каркас из арматуры диаметром 10-12 мм и сечением в виде треугольника или квадрата;
, который после этого должен выстояться 28 суток, чтобы набрать марочную прочность. По истечении этого времени конструкцию можно загружать.

Именно на этапе формирования армокаркаса необходимо установить в приямок профильную трубу, приварив ее к каркасу. Труба должна быть выровнена строго по вертикали.

Облицовка кирпичом выполняется по стандартной технологии, как показано на фото ниже. Здесь хорошо видно, как крепятся закладные детали к трубе.

Разметка котлована и выемка

Фундамент под швеллерные и роликовые опоры выбирают с учетом несущей способности грунта. Самый простой вариант – столбчатый Для этого:

Садовым буром делают не менее двух скважин диаметром 200 мм. Все зависит от длины противовеса. С дрелью все проще, быстрее и удобнее.
Внутри устанавливаются армирующие каркасы из арматуры. Сечение может быть круглым, квадратным или треугольным.
К рамам приваривается швеллерная опора. Сварку можно проводить до монтажа армирующих конструкций.
Заливка бетонного раствора в колодцы.

Ленточный фундамент для откатных ворот сделать сложнее. Здесь будет много земляных работ.

Разметка делается на местности:

Длина приямка – длина противовеса ворот;
зависит от длины конструкции ворот;
глубина – ниже глубины промерзания почвы на 10-15 см.

Грунт вывозится с помощью лопат, если речь идет о ручной работе.

Изготовление закладных конструкций

Обычно ленточный фундамент армируют арматурными конструкциями в виде двух сеток, установленных вертикально и соединенных перемычками из той же арматуры, что и весь каркас. Размер ячеек решеток зависит от нагрузок, которым подвергается фундамент. Диаметр арматуры – 10-12 мм.

Закладная конструкция монтируется вне котлована фундамента. К нему сразу же приваривается швеллерная опора. Для усиления последнего можно дополнительно приварить несколько арматурных стержней.

Установка закладного элемента в приямок

Здесь два требования:

Вся закладная конструкция устанавливается так, чтобы швеллер был плотно прижат к опорной стойке.
Канал должен располагаться строго горизонтально.

Электропроводка для автоматики ворот

Если было принято решение автоматизировать откатные ворота для удобства открывания и закрывания, то еще на этапе формирования фундамента необходимо проложить электропроводку к электродвигателю и системе автоматики . Для этого используйте трос, который идет в комплекте, либо приобретите его по рекомендациям производителя открывающего механизма.

Провод должен быть проложен в защитной трубе – она может быть пластиковой или металлической. Здесь важно, чтобы внутрь не попала влага. Поэтому концы трубы герметизируются.

Место закладки – фундамент. Труба крепится к арматурному каркасу.

Бетонирование котлована

Для данного этапа монтажа откатных ворот используется бетонный раствор марки не ниже М300. Бетон заливают после установки закладной конструкции и размещения швеллера горизонтально: в поперечном и продольном направлениях одновременно.

Смесь насыпают с утрамбовкой с помощью глубинного вибратора для удаления воздуха, попавшего в раствор при перемешивании. Пузырьки воздуха снижают прочность бетонной конструкции.

Сварка

На этом этапе роликовые тележки привариваются к опорному швеллеру. Место установки последних определяется заранее. Сварка ведется по всему периметру, потому что ролики подвергаются большим нагрузкам, особенно изгибу.

Важно правильно расположить первый ролик рядом с опорной стойкой. Обычно это 10 см от опоры вдоль канала.

Перед сваркой роликовую каретку лучше всего разобрать. Состоит из двух частей:

опора с регулировочными болтами;
закреплены на металлической подставке.

Сначала первый приваривают к швеллерной опоре, затем надевают на него, а точнее на болты, второй, прижимая его гайками.

Крепление ролика с накаткой

Это нижний улавливатель ворот на роликах, который устанавливается на стойке напротив роликов. Для этого на роликовые тележки ставится опорный кронштейн. Над ним на 10-15 см монтируется ловушка. Именно здесь должна быть установлена закладная деталь, вставленная в кирпичную кладку.

Крепление осуществляется электросваркой.

Кронштейн Стопор верхней направляющей Крепеж

Здесь все то же, что и с нижним элементом. Крепление к закладной осуществляется электросваркой. Единственное, приварка осуществляется точечно на случай, если что-то нужно будет изменить в расположении уловителя. Это часто бывает, когда окончательная регулировка откатных ворот производится на подшипниках качения.

Изготовление створки

Полотно откатных ворот состоит из двух частей: полотна и противовеса. Последняя не зашивается отделочным материалом, поэтому собирается из одного каркаса. Створка обшита, поэтому это двухрамное изделие.

Внешний выполнен из профильной трубы большего сечения. Это несущая конструкция. Внутренний собирается из трубы меньшего сечения. Именно к нему крепится отделка ворот. Несколько перекладин из одного материала повысят жесткость конструкции, что немаловажно при интенсивной эксплуатации конструкции.

Как только полотно готово, к нему крепится опорная консоль, а точнее к его нижнему профилю. Здесь также используется электросварка.

Покраска и монтаж

После сборки полотна:

все сварные швы обрабатываются болгаркой или болгаркой;
обезжиривается состав;
наносится грунтовка;
цвет.

После высыхания краски ворота практически надеваются на ролики, которые должны находиться внутри опорной балки. Вверху рама вставляется в опорный кронштейн, как показано на фото ниже. Монтаж коробки откатных ворот своими руками – процесс несложный.

Регулировка положения роликовых подшипников

После завершения монтажа откатных ворот необходимо отрегулировать роликовые каретки. Следует отметить, что каретки не приварены к опорному швеллеру. Крепятся они шпильками или болтами, которые привариваются к опоре. Потому что после установки ворот необходимо выровнять их с проемом.

Существует четыре типа выравнивания:

Высота. Это дает возможность установить конструкцию над дорожным полотном в необходимых параметрах. Если используются автоматические ворота, то такая регулировка позволяет установить необходимый зазор между шестерней механизма электропривода и рейкой.
Поперек. Это позволяет выполнить монтаж, при котором сохраняется зазор между рамой и плоскостью проема.
Вдоль. Каретки выровнены по одной оси.
Горизонтальность в плоскости, перпендикулярной плоскости проема. Только так можно гарантировать вертикальность двери.

Установка автоматики

Механизм автоматического открывания и закрывания откатных ворот включает:

электропривод с редуктором;
;
два концевых выключателя, отключающих привод при достижении воротами одного из крайних положений;
сигнальная лампа.

Монтажная рама монтируется под привод рядом с опорной рейкой. Он крепится к нему четырьмя болтами. Зубчатая рейка приварена сбоку к опорной балке по всей длине последней. Эта операция выполняется при открытых воротах.

Далее осуществляется установка двух концевых выключателей. Один у края ворот работает на открытие, сзади у переднего края противовеса на закрытие.

Заключительный этап

Врата готовы. Самый бюджетный вариант отделочного материала – профнастил. Его обрезают по длине так, чтобы он полностью закрывал внутреннюю раму конструкции ворот. Листы укладываются внахлест в одну волну. Крепление производится саморезами по металлу с широкой шайбой.

Вместо профнастила можно использовать доски, сэндвич-панели, листовой металл.

Ворота откатные

Установка калитки в откатные ворота – заманчивое предложение, но такое решение связано с рядом неприятных нюансов:

В такие ворота неудобно заходить. Это связано с высотой нижней части рамы, через которую придется перешагивать. Через такие ворота очень неудобно протаскивать велосипед или тележку.
Высоким людям также проблематично зайти в проем калитки; придется сильно наклоняться.
Вырезанная часть снижает жесткость дверной конструкции.
В калитку откатных ворот устанавливаются ручки двух видов: утопленные, она же скрытая, или маленькие. Оба варианта не самые удобные.

Поэтому калитку лучше устанавливать рядом с откатными воротами как отдельный функциональный элемент.

Сервис

Если были изготовлены откатные ворота ручные, то есть без автоматики и привода, то периодическое обслуживание сводится к устранению участков коррозии металла и смазке вращающихся частей – роликов. Эти процедуры продлят срок службы двери и обеспечат плавный ход без перекосов.

Если в конструкцию добавляется электропривод, то количество профилактических мероприятий увеличивается:

очистка реечной передачи от грязи;
очистка фотоэлементов и концевых выключателей;
проверка напряжения.

Реечные шестерни смазывать нельзя, они быстро зарастут грязью.

Распространенные ошибки

Сделать консольные откатные ворота своими руками несложно. Но если упустить из виду некоторые моменты, можно получить конструкцию, которая через какое-то время будет работать некорректно.

Распространенные ошибки:

Неправильно произведены замеры, что повлияло на размеры откатных ворот.
Неправильно залит фундамент для роликовых тележек. Особое внимание следует уделить глубине захоронения. Неглубокая конструкция в процессе пучения грунта начнет деформироваться и смещаться. Это гарантия того, что ворота не смогут двигаться по роликам.
Если противовес был укорочен. Балансировка – важный показатель работы откатных ворот. Если вес полотна не сбалансирован, то вся конструкция «задремлет». Эта ситуация может повлиять на ролики, которые будут подвергаться высоким изгибающим нагрузкам.
Полотно ворот должно быть жестким. Только так можно противостоять деформациям, которым подвергается конструкция под воздействием ветра и нагрузок. Поэтому ребра жесткости являются важным элементом. Без них ворота не сделаешь.
Катки нельзя монтировать без регулировочной площадки.
Сечение опорного бруса должно соответствовать длине ворот и их весу. Неправильно подобранное соотношение приведет к деформации рельса и быстрому износу роликовых кареток.

Простота конструкции откатных ворот таит в себе множество нюансов, от которых зависит качество изделия. Пренебрегая любым из них, можно потерять деньги, вложенные в строительство. Ведь неправильная работа и эксплуатация приводит к возникновению неприятных моментов, которые в дальнейшем приводят к поломкам.

А как вы считаете, что лучше всего проверенная годами классика в виде распашных ворот или откатных ворот? Поделитесь своим мнением в комментариях. Сохраняйте статью в закладки, делитесь ею в социальных сетях.

Комплекты ручных раздвижных ворот своими руками

Содержание

Время прочтения: 10 минут

Комплекты для раздвижных ворот с ручным управлением Diy

Существует множество причин, по которым вы можете захотеть установить в своем доме комплект для раздвижных ворот с ручным управлением. Может быть, вы живете в районе, где перебои с электричеством являются обычным явлением, и вы хотите иметь возможность входить и выходить из своей собственности, даже когда электричество отключено. Или, может быть, вы просто предпочитаете старомодный вид ручных ворот. Какими бы ни были ваши причины, установка комплекта ручных откатных ворот — это относительно простой проект, который вы можете сделать самостоятельно всего за несколько часов.

Первое, что вам нужно сделать, это измерить проем, в котором вы хотите установить ворота. Вам нужно знать ширину и высоту проема, чтобы купить комплект правильного размера. Большинство комплектов поставляются со всем необходимым для установки ворот, включая направляющие, крепеж и инструкции.

Когда у вас есть комплект, следующим шагом будет установка гусениц. Обычно это самая сложная часть проекта, но все же не слишком сложная. Вам нужно будет использовать уровень, чтобы убедиться, что дорожки выровнены, а затем вам нужно будет использовать дрель, чтобы прикрутить дорожки на место.

После установки дорожек следующим шагом будет установка оборудования. Это включает в себя колеса, которые заставят ворота открываться и закрываться. Опять же, вам нужно будет использовать дрель, чтобы закрутить оборудование на место.

Наконец пришло время установить сами ворота. Обычно это самая простая часть проекта. Вам просто нужно вставить ворота в направляющие, а затем привинтить их на место.

После установки ворот вы можете проверить их правильность работы. Если все выглядит хорошо, то все готово! Если у вас возникнут какие-либо проблемы, вы всегда можете обратиться к инструкциям, прилагаемым к вашему комплекту.

Установка комплекта откатных ворот с ручным управлением — отличный способ повысить безопасность и удобство вашего дома. Это относительно простой проект, который вы можете сделать самостоятельно, и он значительно облегчит вашу жизнь.

Преимущества самодельных комплектов для раздвижных ворот с ручным управлением

Вы ищете способ повысить безопасность своего дома или предприятия, не тратя при этом целое состояние? Если это так, то вы можете подумать об инвестировании в комплект ручных раздвижных ворот своими руками. Эти комплекты относительно недороги и могут быть установлены любым человеком, имеющим базовые столярные навыки. В этой статье мы рассмотрим некоторые преимущества ручных откатных ворот своими руками.

Одним из основных преимуществ этих комплектов является простота их установки. В большинстве случаев все, что вам нужно, это дрель, отвертка и несколько основных инструментов. Процесс установки, как правило, очень прост, и вы сможете запустить свои новые ворота в кратчайшие сроки.

Еще одним преимуществом этих комплектов является их универсальность. Вы можете использовать их для самых разных целей, например, для защиты подъездной дороги, создания барьера вокруг бассейна или даже для установки ворот безопасности на въезде в вашу собственность.

Одним из самых популярных способов использования этих ворот является создание барьера вокруг бассейна. Если у вас есть дети, то вы знаете, как важно обеспечить их безопасность во время плавания. Установив комплект ручных раздвижных ворот вокруг вашего бассейна, вы можете быть уверены, что они не смогут ускользнуть и попасть в беду.

Эти ворота можно также использовать для защиты подъездной дороги. Если вы живете в районе, где много преступности, то вы знаете, насколько важно сохранить свое имущество в безопасности. Установив ворота на подъездной дорожке, вы сможете удержать воров и вандалов от попыток проникнуть в ваш дом.

Комплекты ручных откатных ворот, сделанных своими руками, обладают многими другими преимуществами, но это лишь некоторые из самых популярных. Если вы ищете способ повысить безопасность своего дома или бизнеса, то это может быть идеальным решением для вас. Имея так много различных применений, эти ворота являются отличной инвестицией для любого владельца недвижимости.

Выбор подходящего комплекта для раздвижных ворот с ручным управлением

Когда дело доходит до выбора подходящего комплекта для раздвижных ворот с ручным управлением, необходимо учитывать несколько моментов. Во-первых, это вес и размер ворот. Второе – это тип поверхности, на которую будут устанавливаться ворота. И, наконец, вам нужно решить, хотите ли вы комплект, который включает в себя все оборудование и инструкции по установке, или вы согласны только с основами.

Вес и размер ворот являются наиболее важными факторами, которые следует учитывать при выборе комплекта для откатных ворот с ручным управлением. Если ворота слишком тяжелые, их будет трудно открывать и закрывать. И если он слишком мал, он может не обеспечить достаточную безопасность.

Также важен тип поверхности, на которую будут устанавливаться ворота. Если он идет по бетонной дороге, вам понадобится другой комплект, чем если он идет по гравийной дороге. И если у вас есть наклонная подъездная дорожка, вам нужно убедиться, что выбранный вами комплект подходит для этого.

Наконец, вам нужно решить, хотите ли вы комплект, который включает в себя все оборудование и инструкции по установке, или вы согласны только с основами. Если вы не особенно удобны, вероятно, лучше всего использовать комплект, который включает в себя все. Но если вы уверены, что справитесь с установкой, вам может понадобиться базовый комплект.

Когда дело доходит до выбора правильного комплекта для откатных ворот с ручным управлением, необходимо учитывать несколько моментов. Во-первых, это вес и размер ворот. Второе – это тип поверхности, на которую будут устанавливаться ворота. И, наконец, вам нужно решить, хотите ли вы комплект, который включает в себя все оборудование и инструкции по установке, или вы согласны только с основами.

Инструменты и оборудование, необходимые для самостоятельной установки

Вы планируете установить раздвижные ворота у себя дома или в офисе? Если это так, вам может быть интересно, какие инструменты и оборудование вам понадобятся для выполнения этой работы. Вот список наиболее важных инструментов и оборудования, необходимых для успешной установки откатных ворот с ручным управлением своими руками:

1. Рулетка. Она понадобится вам для измерения размеров проема ваших раздвижных ворот.

2. Уровень – это необходимо для того, чтобы ваши раздвижные ворота были установлены горизонтально.

3. Дрель – необходима для просверливания отверстий для монтажных кронштейнов.

4. Винты – используются для крепления монтажных кронштейнов к стойкам.

5. Защелка – используется для крепления раздвижных ворот к стойкам.

6. Гаечный ключ — необходим для затягивания или ослабления винтов.

7. Молоток. Он полезен для вбивания винтов на место, если они слишком затянуты.

8. Плоскогубцы. Они помогают удерживать винты или гайки, которые трудно поворачивать.

С помощью этих инструментов и оборудования вы сможете легко установить откатные ворота с ручным управлением.

Пошаговое руководство по установке комплекта для раздвижных ворот с ручным управлением

Установка комплекта для раздвижных ворот с ручным управлением — отличный способ повысить безопасность и конфиденциальность вашего дома или предприятия. Этот тип ворот идеально подходит для помещений с ограниченным пространством, и их можно легко установить, выполнив следующие простые действия.

1. Начните с измерения проема, в котором будут установлены ворота. Вам нужно будет знать ширину и высоту проема, чтобы купить комплект правильного размера.

2. Получив необходимые размеры, вы можете приобрести комплект ручных раздвижных ворот. Обязательно выберите комплект, который включает в себя все необходимое оборудование и компоненты.

3. После приобретения комплекта можно приступать к установке. Начните с прикрепления кронштейнов, которые будут поддерживать ворота, к стойкам по обе стороны от проема.

4. Далее прикрепите гусеницу к кронштейнам. Направляющая должна быть ровной, чтобы ворота скользили плавно.

5. Теперь можно установить сами ворота. Начните с прикрепления колес к нижней части ворот, затем вставьте ворота в направляющую.

6. После установки ворот можно установить защелку. Защелка будет держать ворота закрытыми и безопасными, поэтому обязательно устанавливайте их в недоступном для детей и домашних животных месте.

7. Наконец, проверьте ворота, чтобы убедиться, что они работают правильно. Откройте и закройте ворота несколько раз, чтобы убедиться, что они скользят плавно и надежно фиксируются.

Установка комплекта откатных ворот с ручным управлением — это простой процесс, который можно выполнить всего за несколько часов. Следуя этим шагам, вы можете повысить безопасность и конфиденциальность своего дома или бизнеса, не тратя много денег.

Регулировка и обслуживание откатных ворот с ручным управлением

Если у вас есть откатные ворота с ручным управлением, вы можете сделать несколько вещей, чтобы обеспечить их бесперебойную работу. Во-первых, вам нужно периодически проверять гусеницы, чтобы убедиться, что на них нет мусора. Вы можете использовать пылесос с насадкой для шланга, чтобы всосать грязь или листья, которые могут забивать гусеницы.

Также рекомендуется ежемесячно смазывать гусеницы. Это поможет воротам открываться и закрываться более плавно. Для этой цели можно использовать смазку на силиконовой основе.

Если ваши откатные ворота с ручным управлением начинают визжать или скрипеть, это признак того, что гусеницы нуждаются в регулировке. Ослабьте винты, которые удерживают дорожки на месте, а затем аккуратно постучите по ним, пока они не выровняются. Сделав это, снова затяните винты и проверьте ворота, чтобы убедиться, что шум прекратился.

Если ваши откатные ворота с ручным управлением начинают заедать, это обычно является признаком того, что гусеницы не выровнены. Снова ослабьте винты, удерживающие гусеницы на месте, и постукивайте по ним, пока они не выровняются. Сделав это, снова затяните винты и проверьте ворота, чтобы убедиться, что они теперь работают плавно.

При небольшом уходе и техническом обслуживании ваши откатные ворота с ручным управлением прослужат вам годы безотказной работы.

Меры безопасности при ручной установке откатных ворот своими руками

Установка откатных ворот с ручным управлением может стать отличным способом повысить безопасность вашего дома. Тем не менее, есть несколько соображений безопасности, которые следует учитывать в процессе установки.

Одним из наиболее важных соображений является вес ворот. Убедитесь, что выбранные вами стойки и оборудование рассчитаны на вес ворот. Также обязательно ознакомьтесь с рекомендациями производителя по максимальному весу, которым должны быть ворота.

Другим фактором безопасности является высота ворот. Если ворота слишком высокие, это может представлять опасность падения. Перед покупкой обязательно измерьте высоту участка, на котором будут установлены ворота.

Также важно учитывать зазор под воротами. Удостоверьтесь, что имеется достаточный зазор, чтобы ворота могли открываться и закрываться, не задев какие-либо предметы. В противном случае ворота могут быть повреждены или даже представлять угрозу безопасности.

Наконец, перед началом проекта обязательно ознакомьтесь с местными строительными нормами. В некоторых регионах предъявляются особые требования к ручным откатным воротам. Ознакомившись с требованиями кодекса, вы можете помочь убедиться, что ваши ворота соответствуют всем необходимым стандартам безопасности.

Соблюдая эти правила техники безопасности, вы обеспечите бесперебойную установку откатных ворот с ручным управлением.

Устранение распространенных проблем с комплектами ручных раздвижных ворот

Если у вас есть комплект ручных раздвижных ворот, вы знаете, как важно поддерживать его в хорошем рабочем состоянии. Ведь неисправные или поврежденные ворота могут стать причиной самых разных проблем, от нарушения безопасности до пробок.

К счастью, наиболее распространенные проблемы с комплектами для раздвижных ворот с ручным управлением относительно легко устранить. В этом сообщении блога мы рассмотрим некоторые из наиболее распространенных проблем и их решения.

Проблема: ворота не открываются или закрываются плавно

Если ваши ворота не открываются или закрываются плавно, есть несколько возможных причин. Во-первых, проверьте гусеницы на наличие мусора или препятствий. Если вы их найдете, удалите их и повторите попытку.

Если гусеницы чистые, проблема может быть в катках. Осмотрите их на наличие повреждений или износа и при необходимости замените.

Проблема: Ворота сильно шумят

Если ваши ворота громко шумят, скорее всего виноваты ролики. Осмотрите их на наличие повреждений или износа и при необходимости замените.

Другая возможная причина громких шумов — незакрепленное оборудование. Осмотрите все болты и винты и при необходимости подтяните их.

Проблема: Ворота провисают или наклоняются в одну сторону

Если ваши ворота провисают или наклоняются в одну сторону, вероятно, гусеницы не выровнены. С помощью уровня проверьте гусеницы и при необходимости отрегулируйте их.

Еще одной возможной причиной провисания или наклона ворот является незакрепленная фурнитура. Осмотрите все болты и винты и при необходимости подтяните их.

Проблема: Ворота не полностью открываются или закрываются

Если ваши ворота не открываются или закрываются не полностью, вероятно, проблема связана с направляющими. Осмотрите их на наличие мусора или препятствий и при необходимости очистите их.

Другой возможной причиной является неправильное выравнивание роликов. Осмотрите их и при необходимости отрегулируйте.

Проблема: Ворота открываются или закрываются сами по себе

Если ваши ворота открываются или закрываются сами по себе, вероятно, рельсы не выровнены. С помощью уровня проверьте гусеницы и при необходимости отрегулируйте их.

Другая возможная причина: ворота плохо закреплены сверху. Осмотрите защелку, чтобы убедиться, что она надежна, и при необходимости отрегулируйте ее.

С помощью этих советов вы сможете найти и устранить наиболее распространенные проблемы с комплектами для раздвижных ворот с ручным управлением. Однако, если у вас все еще есть проблемы, лучше всего обратиться за помощью к профессионалу.

Часто задаваемые вопросы о комплектах для раздвижных ворот с ручным управлением

Вы ищете способ повысить безопасность своего дома или бизнеса? Если это так, вы можете рассмотреть возможность установки откатных ворот. Раздвижные ворота — отличный способ добавить дополнительный уровень безопасности вашей собственности, а также они могут стать отличным способом добавить немного дополнительной привлекательности бордюру. Но, прежде чем купить комплект откатных ворот, вам следует знать несколько вещей. Ниже мы ответим на некоторые из наиболее часто задаваемых вопросов о комплектах ручных откатных ворот своими руками.

1. Что входит в комплект ручных раздвижных ворот своими руками?

При покупке комплекта ручных откатных ворот, сделанного своими руками, в него входит все необходимое для установки новых ворот. Это включает в себя сами ворота, дорожку, оборудование и инструкции. По сути, все, что вам нужно будет предоставить, это рабочая сила.

2. Насколько сложно установить откатные ворота?

Уровень сложности будет зависеть от вашего опыта и вашего уровня владения инструментами. При этом установка откатных ворот не является сложной задачей. Если вы не торопитесь и будете следовать инструкциям, вы сможете без проблем установить новые ворота.

3. Сколько стоит комплект ручных раздвижных ворот своими руками?

Стоимость комплекта ручных раздвижных ворот своими руками зависит от размера ворот и качества материалов. Тем не менее, вы можете рассчитывать потратить от 200 до 1000 долларов на качественный комплект.

4. Где я могу приобрести комплект ручных раздвижных ворот своими руками?

Комплект ручных раздвижных ворот своими руками можно приобрести в большинстве магазинов товаров для дома или в Интернете. Если у вас возникли проблемы с поиском комплекта, вы всегда можете обратиться в местную компанию по производству ворот, и они могут указать вам правильное направление.

5. Нужно ли мне нанимать профессионала для установки раздвижных ворот?

Нет, вам не нужно нанимать профессионала для установки откатных ворот. Однако, если вам неудобно устанавливать ворота самостоятельно, вы всегда можете нанять профессионала, который сделает это за вас.

Установка откатных ворот может стать отличным способом повысить уровень безопасности вашего имущества.
