Резные наличники на окна своими руками: шаблоны, изготовление, инструкции

Популярные в старорусской архитектуре резные наличники до сих пор ворожат человеческий глаз.

Они являются не только украшением фасада окна, но и его основной функциональной частью.

Основное их предназначение – спрятать от взора посторонних щель между оконной рамой и проемом.

Русская деревянная архитектура с давних времен славилась многообразием декоративных элементов.

Каждый из регионов имел своих мастеров, которые создавали шедевры, отличающиеся от других.

Но как обстоят дела с этим сегодня?

Шаблоны или трафареты

В старину верили, что резные наличники на окна не только украшали фасад дома, но и защищали его хозяев от сглаза и различной нечисти.

На них наносились весьма причудливые узоры в виде магических фигурок и орнаментов.

Однако помимо магических и декоративных функций, наличники имеют немало практичных преимуществ, среди которых защита от сквозняков, шума, атмосферных осадков и пыли.

Современные мастера, для которых изготовление резных наличников одно из главных занятий, продолжают учитывать опыт предыдущих поколений и использовать разработанные ими приемы.

Изделия могут характеризоваться совсем скромными формами или многообразной пестрой роскошной резьбой. Верхнюю их часть часто называется «кокошником», нижнюю – «полотенчиком».

Приступая к работе, необходимо найти подходящие трафареты или шаблоны резных наличников на окна.

Достичь желаемого результата без их помощи может только мастер, который посвятил немало лет резьбе по дереву.

Но даже профессионал не приступит к работе, если не обзаведется требуемым трафаретом.

Сегодня они свободно продаются во многих магазинах, печатаются в журналах и т. д. Изготавливаются шаблоны из бумаги, плотного картона или древесноволокнистой плиты.

Что может быть нанесено на трафареты для резных наличников? Абсолютно все, что пожелает мастер или хозяин декорируемого дома.

Наибольшее распространение получили многообразные орнаменты из геометрических фигур и линий, фигурки животных, контуры растений.

Изделия могут выполняться в различных стилях, реализовывать самые разнообразные дизайнерские решения.

Фото:

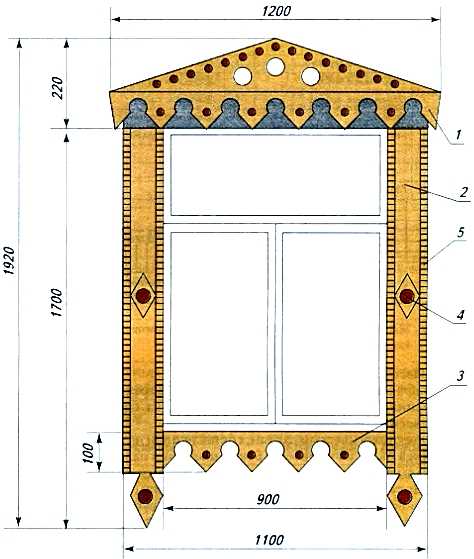

Изготавливая резные наличники шаблоны и чертежи станут прекрасными помощниками. Без последних очень трудно разобраться, как сделать подобное украшение.

Основными составляющими чертежа для любого изделия являются:

• Подоконный профилированный поясок или нижняя планка;
• Рама или вертикальная рейка;
• Верхняя планка.

В чертежи также могут включаться различные плечики, диадемы, токарные вазончики и другие декоративные элементы.

Чтобы изготовить резные наличники своими руками, необходимо выбрать рабочий материал.

Древесина должна быть устойчива к перепадам температур и агрессивным погодным явлениям. Лиственница – одна из рекомендуемых пород, хорошо противостоящая гниению.

Но изготавливать из нее ажурные накладки весьма сложно – она хрупкая.

Податливая мягкая липа является одним из лучших материалов для резного декора. Но она требует специализированной обработки, так как у нее высокая гигроскопичность и подверженность к гниению.

Дуб – самая стойкая из древесных пород, но она очень трудоемка в обработке. Таким изделием можно будет радоваться не один десяток лет.

Но современный строительный рынок развивается и на смену натуральным материалам пришли композитные, лишенные всех недостатков дерева, но они смотрятся менее ярко.

Приступаем к изготовлению

Начиная изготавливать резные деревянные наличники своими руками, необходимо позаботиться, чтобы под руками оказалось все самое необходимое:

• Шаблон и чертеж изделия;
• Электролобзик с несколькими пилками по дереву и дрель;
• Чертежные принадлежности;
• Шлифовальная машинка;
• Наждачная бумага различной зернистости;
• Набор стамесок;
• Нож для резьбы по дереву.

Изготавливать оконные резные наличники можно тремя способами:

• Выборкой материала по обведенному контуру;
• Прорезным методом;
• Накладным методом.

Самыми ажурными и декоративными считаются резные деревянные наличники на окна, выполненные прорезным методом.

Для этого выбранный узор выбирают сквозными отверстиями, а готовое изделие монтируют над проемом.

Не менее красиво смотрится накладная резьба, когда отдельно подготовленные части комбинируются между собой и приклеиваются к сплошной доске.

Далее изготовление резных наличников на окна подразумевает выбор узора и материала для работ.

Толщина заготовки варьируется от 5 до 60 мм – зависит от сложности выбранного орнамента. Слишком мелких деталей следует избегать, так как они сложны в обработке, но не видны издали.

Затем на будущие резные наличники из дерева переносится изображение с трафарета.

Когда все будет готово, можно приступать к самому важному этапу – работе по дереву. Вначале вырезают внешний контур изделия.

Теперь можно приступить к внутреннему узору. В начальной точке высверливается отверстие, в которое будет устанавливаться пилка для лобзика.

Лучше использовать модели с мелким зубом (например, с маркировкой Т101АО).

Чтобы не испортить резные наличники для окон, необходимо аккуратно поворачивать инструмент внутри заготовки.

Если она упирается, аккуратно сверлом делается дополнительное отверстие. Можно проделать обходной рез, с другой стороны.

Если конструкция лобзика позволяет менять угол реза – этим преимуществом стоит пользоваться, чтобы достичь более красивого узора.

Теперь сделанные резные наличники своими руками остается аккуратно зашкурить, нанести антисептические, красящие и лакирующие составы.

После высыхания творения своих рук можно прибить или приклеить по периметру оконного проема.

Если в качестве крепежа используются гвозди или саморезы, под них высверливаются отверстия, чтобы дерево не раскололось.

Где купить и сколько стоит?

В наши дни купить резные наличники на окна из дерева можно практически везде, где занимаются продажей стройматериалов.

Но рынок богат шаблонных и однообразных изделий. Чтобы отразить свою индивидуальность и вкус, стоит заказать наиболее предпочтительную и желаемую модель у мастера.

Как и на любые другие изделия, цена резных наличников на окна может варьироваться в широком диапазоне.

Она зависит от выбранного материала, объема и сложности выполняемых работ. Следует быть готовым, что украшение одного окна обойдется в среднем от 40 у. е.

Шаблоны резных наличников на окна – чертежи, рисунки, эскизы, узоры и орнаменты для резьбы лобзиком своими руками + фото

Самобытность резных наличников для окон и дверей поражает своей одухотворенностью. Если вас не пугает столярное дело и есть желание сделать деревянные наличники своими руками, то остается придумать композицию для обрамления.

Ниже приведены эскизы резных наличников в небольшом размере и в посредственном качестве. Зато, эти шаблоны можно скачать бесплатно. Главное идея, а шаблон можно сделать нужного размера.

Содержание

• Как сделать шаблоны для резных наличников (трафарет)
  • С помощью графического редактора
  • Ксерокопирование
  • Вручную — масштабирование по клеткам
• От чертежа к шаблону
• Шаблоны резных наличников на окна — фотогалерея

Как сделать шаблоны для резных наличников (трафарет)

Оптимальные и простые способы, как изготовить шаблоны для вырезания.

С помощью графического редактора

Существует множество программ для обработки изображений (фотошоп и тд).

Ксерокопирование

Если разбираться с программами нет желания, можно сделать ксерокопию рисунка и сразу задать нужный размер копии (увеличить, уменьшить, сжать, расширить). Или отсканировать и распечатать эскиз на принтере в нужном формате.

Вручную — масштабирование по клеткам

В конце концов, можно сделать шаблон вручную, используя технологию масштабирования (копирование) по клеткам (линейное масштабирование).

Путем масштабирования по клеткам можно менять пропорции рисунков. Например, исходная форма не нравится, и вы хотите ее изменить. Для этого, при переносе рисунка сохраните одну из сторон в исходном размере, а вторую в новом квадрате увеличьте.

Масштабирование по клеткамИзменение пропорций рисунка при масштабировании по клеткам

От чертежа к шаблону

Шаблон для наличниковШаблон для наличников изготавливают из картона, размером в натуральную величину. Под каждый элемент, узор и орнамент делают отдельный шаблон.

Получившийся шаблон укладывают на доску и обводят контур карандашом.

Свеление отверстийМожно сразу наметить места для отверстий. Внутри узора, в местах где будет разворот при резьбе высверливаются отверстия. Сначала выпиливаются внутренние узоры, а потом внешний орнамент.

Резьба наличников

Еще один способ нанести рисунок на заготовку – копирование.

Метод предполагает использование копировальной бумаги. На доску укладывается лист копировальной бумаги, а сверху рисунок.

Чертеж закрепляется канцелярскими кнопками. Карандашом обводится контур, который копируется на древесину.

Шаблон-трафарет для резных наличников

Теперь вы знаете как сделать шаблон-трафарет для резных наличников.

Шаблоны резных наличников на окна — фотогалерея

Шаблон наличников на окна — 1Шаблон наличников на окна — 2Шаблон наличников на окна — 3Шаблон наличников на окна — 4Шаблон наличников на окна — 5Шаблон наличников на окна — 6Шаблон наличников на окна — 7Шаблон наличников на окна — 8Шаблон наличников на окна — 9Шаблон наличников на окна — 10Шаблон наличников на окна — 11Шаблон наличников на окна — 12Шаблон наличников на окна — 13Шаблон наличников на окна — 14Шаблон наличников на окна — 15Шаблон наличников на окна — 16Шаблон наличников на окна — 17Шаблон наличников на окна — 18Шаблон наличников на окна — 19Шаблон наличников на окна — 20Шаблон наличников на окна — 21Шаблон наличников на окна — 22Шаблон наличников на окна — 23Шаблон наличников на окна — 24Шаблон наличников на окна — 25Шаблон наличников на окна — 26

Эскиз наличников на окна — петухЭскиз наличников на окна в виде петушка на шпилеЭскиз наличников на окна — лошадьЭскиз наличников на окна — коньЭскиз наличников на окна — корабликЭскиз наличников на окна — бабочкаЭскиз наличников на окна — листочекЭскиз наличников на окна — лист кленовыйЭскиз наличников на окна — узор с рыбкой (правая)Эскиз наличников на окна — узор с рыбой (левая)Эскиз наличников на окна — узор с птичкой (левая)Эскиз наличников на окна — узор с птицей (правая)Эскиз наличников на окна — голубиЭскиз наличников на окна — орнамент с золотой рыбкойЭскиз наличников на окна — жолудиЭскиз наличников на окна — цветыЭскиз наличников на окна — цветочкиЭскиз наличников на окна — розыЭскиз наличников на окна — орнамент из плетущихся листочков (правая)Эскиз наличников на окна — орнамент из плетущихся листочков (левая)Эскиз наличников на окна — орнамент из плетущихся листочков-2Эскиз наличников на окна — орнамент из плетущихся листочков-3Эскиз наличников на окна — орнамент с виноградомЭскиз наличников на окна — орнамент с цветамиЭскиз наличников на окна — растенияЭскиз наличников на окна — подсолнухиЭскиз наличников на окна — красивый орнаментЭскиз наличников на окна — красивый узор

Узор резных наличников на окна — 1Узор резных наличников на окна — 2Узор резных наличников на окна — 3Узор резных наличников на окна — 4Узор резных наличников на окна — 5Узор резных наличников на окна — 6Узор резных наличников на окна — 7Узор резных наличников на окна — 8Узор резных наличников на окна — 9Узор резных наличников на окна — 10Узор резных наличников на окна — 11Узор резных наличников на окна — 12Узор резных наличников на окна — 13Узор резных наличников на окна — 14Узор резных наличников на окна — 15Узор резных наличников на окна — 16Орнамент резных наличников на окна и двериРезные узоры для наличников на окна — 1Резные узоры для наличников на окна — 2Резные узоры для наличников на окна — 3Резные узоры для наличников на окна — 4Резные узоры для наличников на окна — 5Резные узоры для наличников на окна — 6

Метки: Наличники

Шаблоны и трафареты своими руками, изготовление и монтаж изделий

Издавна существует традиция обрамлять оконные конструкции наличными. Раньше считалось, что такие причудливые узоры, помимо защиты жилища от проникновения сквозняков, служат оберегом от злых духов и сглаза.

Сегодня также очень популярна установка оконных рам. Трафареты и шаблоны своими руками изготовить не так сложно, как может показаться на первый взгляд.

Прежде чем начать, следует изучить ряд нюансов.

Преимущества и недостатки

Следует отметить, что деревянная обналичка редко встречается в многоэтажных домах. Однако в частных постройках снова набирает популярность дизайн «под старину». Такое украшение делает дом стильным и неповторимым.

Примечательно, что в производственном процессе сегодня используется не только древесина. Металлические и пластиковые конструкции достаточно востребованы. Также есть изделия из ламинированного МДФ, но их нельзя устанавливать на улице, они предназначены для внутренней отделки дверных и оконных проемов.

Преимущества наличников:

1. Возможность выразить индивидуальность, придать зданию стиль определенной эпохи.
2. Защита пространства между стеной и оконной рамой от пыли и влаги.
3. Дополнительная шумоизоляция здания.
4. Перевязка проемов. Обналичка способна зрительно расширить узкие постройки или вытянуть низкие.
Изделия
5. подчеркивают определенный стиль и позволяют объединить все строения на участке в общую архитектурную композицию.
6. Снижение теплопотерь в зоне примыкания стены и оконной рамы.
7. Часто изделия являются единственным декором. Так, в деревянном доме обналичка должна быть выполнена из того же материала, что и сам дом, иначе потеряется колорит здания.

Как и любой отделочный материал, кроме очевидных преимуществ, деревянные наличники имеют и недостатки.

Некоторые из них:

1. Зависимость от качества обработки. Очень важно правильно выбрать древесину, хорошо пропитать ее специальными средствами, а затем прокрасить. Эти манипуляции позволяют значительно продлить срок эксплуатации. В противном случае материал быстро придет в негодность.
2. Зависимость от атмосферного воздействия. Как известно, постоянные перепады температур, влажность и ультрафиолетовое излучение портят каркас.
3. Сложность комбинирования изделий с современными оконными конструкциями из ПВХ.

Наличники самодельные

Перед тем, как сделать оконные рамы своими руками, необходимо разобраться со всеми нюансами и провести подготовительные мероприятия. Сначала нужно определиться с конкретной выкройкой, затем сделать выкройку, перенести выкройку на дерево и только потом приступать к изготовлению. Каждый шаг следует изучить подробно.

Выбор рисунка

Самодельная резная наличность – декоративная накладка для наружного оформления оконных и дверных проемов. После установки конструкция приобретает законченный и привлекательный вид.

Также большой популярностью сегодня пользуются различные резные украшения. Они придают особый колорит дому. Однако каждый узор имеет особое значение:

1. Солнце — символ мужского начала. Считается, что свет отгоняет злых духов, дарует покой.
2. Сельскохозяйственные знаки (перекрещенные полосы, ромбы с точками) – засеянные поля. Символы Земли – самый распространенный узор на резьбе.
3. Птицы. Издавна люди считали, что в птицах обитают души умерших родственников. Именно поэтому для защиты жилища на наличных изображали птиц.
4. Растения и цветы. Изделия с подобным дизайном означают единение с природой.
5. Богиня Берегиня олицетворяет женское начало.
6. Вода, как известно, является символом жизни. На наличниках изображали волны для улучшения самочувствия жильцов дома.
7. Змеи привлекают мудрость и плодородие.
8. Крылья – очень сильный амулет. Жилища, украшенные такой обналичкой, охраняются.

Важно понимать, что сделать деревянные наличники на окна сможет даже начинающий плотник.

Изготовление трафаретов тоже не сложно. Конечно, для первой работы можно использовать простые выкройки. Практика показывает, что главное – это желание.

Формирование шаблона

Трафарет – это приспособление, которое используется для нанесения на поверхность различных одинаковых рисунков.

Прежде чем приступить к изготовлению обналичивания, необходимо получить выкройки. Найти образцы несложно: их можно скачать в Интернете, купить в специализированных торговых точках, вырезать из журналов.

Готовые эскизы можно сделать из плотной бумаги, картона или ДВП. Их необходимо приложить к будущему наличнику, а затем обвести карандашом. Кроме того, вы можете самостоятельно изготовить трафареты резных наличников для окон.

Есть несколько способов сделать это:

1. Распечатайте картинку или сделайте ее ксерокопию. При копировании вы можете увеличить понравившийся рисунок до необходимого размера. Затем полученный эскиз следует перенести на деревянную заготовку.
2. Рисовать вручную, увеличивая ячейки. Преимущество этого метода в том, что вы можете менять пропорции выкройки. Чтобы сделать картинку крупнее, нужно увеличить масштаб.
3. Использование графического редактора. Сначала нужно выбрать образец оконных рам и обработать его с помощью компьютерной программы (например, Photoshop). Если у вас нет необходимых навыков, вы можете использовать более простые приложения (например, Paint).
4. Если нет принтера, не отчаивайтесь, ведь есть выход: сначала нужно выбрать масштаб картинки на компьютере, затем приложить к экрану лист белой бумаги и обвести контуры маркером.

При изготовлении резных изделий трафареты – главные помощники. При составлении чертежа важно учитывать, какой узор будет на разных частях изделия (верхняя планка, боковые планки, нижний пояс).

Подготовка материала

В качестве основы для изготовления обналички специалисты рекомендуют использовать бук, березу, ольху, орех, дуб, липу. Основополагающим фактором при выборе породы древесины является способ изготовления изделий:

1. Мягколиственные породы (осина, ольха). Материал мягкий, работать с ним легко и удобно. Однако при неправильной обработке изделия быстро портятся и впитывают влагу.
2. Плодовые деревья чаще всего используются для изготовления мелких декоративных элементов, которые впоследствии накладываются на основной рисунок.
3. Лиственные породы (ясень, дуб) – надежный и прочный материал. Однако, чтобы произвести обналичку, потребуется много сил и времени.
4. Оптимальным вариантом является использование хвойных (сосна), а также лиственных пород (береза). Материал достаточно твердый и прочный, вполне пригоден для установки снаружи дома. На такой древесине можно легко делать точные пропилы.

Резьба бывает двух типов: накладная и шлицевая. Последнее предполагает, что рисунок делается через все изделие, изысканно обрамляя оконный проем.

Намотать нить намного проще . Дело в том, что в процессе работы используют тонкие заготовки, с которыми гораздо проще манипулировать. Этот метод предполагает создание отдельных элементов. Последние укладываются вместе на прочную доску. Таким способом можно украсить простые оконные наличники.

Красота ажурных изделий заключается в использовании контраста. Часто можно найти светлые детали на темном фоне.

Элементы, выполненные методом нарезки, крепятся на основе гвоздей. Рекомендуется, чтобы последний был без шапки. Чтобы обеспечить более прочное соединение, нужно взять клей. Его следует наносить на рисунок с внутренней стороны. Специалисты не рекомендуют использовать для крепления саморезы.

Технологический процесс

После того, как хозяин подберет подходящие чертежи, определится с материалом и типом резьбы, следует приступить к изготовлению наличников. Места выкройки, где необходимо сделать надрезы, желательно отметить маркером. Поэтапный алгоритм работы:

1. В первую очередь необходимо снять мерки с оконной конструкции.
2. При использовании шлицевой резьбы минимальная толщина древесины должна составлять 30 мм. При накладном методе можно использовать основание толщиной 10 мм. Стоит отметить, что для работы необходимо использовать сухие пиломатериалы.
3. После этого необходимо вырезать заготовку.
4. Чтобы наличники плотнее прилегали, с изнаночной стороны следует выбирать древесину на глубину 1-2 мм.
5. Затем нужно перенести выкройку с шаблона на заготовку. Сверла используются для изготовления отверстий. Кроме того, потребуется электролобзик, чтобы сделать прорези.
6. Резные элементы обналичивания следует зачистить наждачной бумагой. Удалите пыль из глухих отверстий с помощью пылесоса.

Обработка и установка

После того, как наличники будут готовы, можно приступать к установке. Правильная установка изделий – залог долгой эксплуатации и сохранения внешнего вида.

Есть несколько способов исправить это:

1. Сквозная резка — простой, но ненадежный метод. Фиксация осуществляется с помощью шиповой системы. Каждый из них нужно установить в незаметном месте. Кроме того, все детали должны быть дополнительно защищены от влаги.
2. Глухой. Шипы устанавливаются непосредственно в обсаду, а в оконной раме под них делаются отверстия. Клей следует нанести на застежку, затем поместить ее в канавку. Это более сложный способ крепления, но таким образом место установки надежно защищено от влаги.

Перечисленные способы актуальны, если производится обналичка деревянных оконных конструкций. При установке рамы на окно ПВХ следует использовать клей, который в народе называют «жидкие гвозди». Таким образом, целостность каркаса не будет нарушена.

Для продления срока эксплуатации наличников, после монтажа обязательно провести защитную обработку.

Деревянные изделия в первую очередь следует загрунтовать, а затем покрыть лаком или краской.

В условиях урбанизации очень актуальна популяризация резного искусства. Если приложить немного усилий, можно самостоятельно изготовить деревянные наличники на окна. Конечно, работа сложная, но результат того стоит. Преимущество выполнения своими руками – существенная экономия семейного бюджета.

Создание и использование пользовательских шаблонов

Visio Plan 2 Visio профессиональный 2021 Visio стандартный 2021 Visio профессиональный 2019 Visio стандартный 2019 Visio профессиональный 2016 Visio стандартный 2016 Visio профессиональный 2013 Visio 2013 Visio премиум 2010 Visio 2010 Visio стандартный 2010 Дополнительно… Меньше

В версиях Visio для настольных ПК вы можете создать собственный шаблон, чтобы использовать его в качестве отправной точки для ваших рисунков или поделиться с другими. Пользовательский шаблон может включать в себя наборы элементов, поставляемые с Visio, или даже ваши собственные наборы элементов.

Создать пользовательский шаблон

org/ItemList”>

1. Нажмите Файл > Новый и выберите стандартный шаблон, аналогичный тому, который вам нужен, например Базовая схема , План этажа , Базовая блок-схема и т. д.

2. В диалоговом окне выберите Создайте , чтобы открыть новый файл чертежа.

3. В окне Shapes удалите ненужные наборы элементов, щелкнув правой кнопкой мыши строку заголовка набора элементов и выбрав Закрыть .

4. org/ListItem”>

   Добавьте трафареты, нажав Дополнительные фигуры и просмотрев встроенные трафареты. Если у вас есть собственный трафарет для добавления, нажмите Откройте трафарет и перейдите к файлу.

5. Чтобы сохранить файл как шаблон Visio, щелкните Файл > Сохранить как .

6. Выберите расположение и в списке Сохранить как тип выберите Шаблон Visio (или Шаблон Visio с поддержкой макросов , если вы добавили макросы в свой шаблон).

Также можно создавать индивидуальные трафареты для ваших шаблонов. Создавая собственные наборы элементов, вы можете поместить все регулярно используемые фигуры в один набор элементов или создать несколько наборов элементов, сгруппированных наилучшим образом для вашей схемы. Дополнительные сведения см. в разделе Создание, сохранение и публикация пользовательских наборов элементов.

Начать чертеж из пользовательского шаблона

1. Выберите Файл > Новый .

2. Выберите вкладку Шаблоны , прокрутите вниз и выберите Новый из существующих .

3. В диалоговом окне выберите Создать .

4. org/ListItem”>

   В диалоговом окне Создать из существующего чертежа перейдите к нужному пользовательскому шаблону и нажмите Открыть .

Создать пользовательский шаблон

1. Щелкните Файл > Новый и выберите встроенный шаблон, аналогичный тому, который вам нужен.

2. В окне Shapes удалите ненужные наборы элементов, щелкнув правой кнопкой мыши строку заголовка набора элементов и выбрав Закрыть .

3. org/ListItem”>

   Добавьте трафареты, нажав Дополнительные фигуры и просмотрев встроенные трафареты. Если у вас есть собственный трафарет для добавления, нажмите Открыть трафарет и перейдите к файлу.

4. Чтобы сохранить файл как шаблон Visio, щелкните Файл > Сохранить как .

5. Выберите расположение и в списке Сохранить как тип выберите Шаблон Visio (или Шаблон Visio с поддержкой макросов , если вы добавили макросы в свой шаблон).

Также можно создавать индивидуальные трафареты для ваших шаблонов. Создавая собственные наборы элементов, вы можете поместить все регулярно используемые фигуры в один набор элементов или создать несколько наборов элементов, сгруппированных наилучшим образом для вашей схемы. Дополнительные сведения см. в разделе Создание, сохранение и публикация пользовательских наборов элементов.

Начать чертеж из пользовательского шаблона

1. Щелкните Файл > Новый .

2. В списке Категории выберите Новое из существующих .

3. В диалоговом окне выберите Создать .

4. org/ListItem”>

   В диалоговом окне Создать из существующего чертежа перейдите к нужному пользовательскому шаблону и нажмите Открыть .

Создать пользовательский шаблон

1. На вкладке Файл щелкните Новый , а затем в разделе Другие способы начала работы , нажмите Пустой чертеж .

2. Чтобы добавить трафареты в шаблон, выполните следующие действия:

   • Чтобы открыть один из наборов элементов, встроенных в Visio, см. раздел Использование окна “Фигуры” для упорядочивания и поиска фигур.

   • Чтобы открыть пользовательский набор элементов с компьютера, в окне Фигуры щелкните Дополнительные фигуры , выберите Открыть образец , выберите нужный образец и нажмите Открыть .

3. Продолжайте добавлять в шаблон столько трафаретов, сколько хотите.

4. Чтобы сохранить файл в качестве шаблона Visio, щелкните вкладку Файл , щелкните Сохранить как .

5. В диалоговом окне Сохранить как выполните следующие действия:

   • На правой панели перейдите в папку, в которой вы хотите сохранить шаблон.

   • В поле Имя файла введите имя шаблона

   • В списке Сохранить как тип выберите Шаблон .
