Откатные ворота своими руками. Фотоинструкция по установке

В этой статье мы расскажем Вам о всех тонкостях строительства и монтажа, а так же о всех возможных проблемах, с которыми Вы можете столкнуться если решите сделать откатные ворота своими руками. Впервые сталкиваясь с задачей установить откатные ворота, — самой большой загадкой представляется чертеж откатных ворот. На самом деле, конструкция откатных ворот очень простая, схема их установки тоже не сложная и ниже мы расскажем основные принципы установки откатных ворот, поняв которые у Вас больше не останется вопросов относительно того, как установить их своими руками. Но обо всём по порядку.

Откатные ворота. Считаем оптимальную ширину проема

Это самый главный вопрос, на который Вы должны ответить самому себе прежде всего. Под шириной откатных ворот мы будем подразумевать ширину самого створа ворот, т.е. свободное расстояние между столбами ворот при полностью открытых воротах. Для ответа на данный вопрос нужно определиться всего с несколькими моментами:

Какие автомобили будут въезжать через эти откатные ворота? Только легковые? Газели? Трактора? Камазы?
Под каким углом будут въезжать все эти автомобили, особенно грузовые?

По собственным ощущениям, откатные ворота должны быть такой ширины, чтобы при проезде через них, между столбами ворот и зеркалами оставался зазор не меньше, чем по 30 см с каждой стороны ( а лучше все 50 см. ) А теперь немного статистики о ширине некоторых автомобилей (с учетом зеркал).

Форд фокус 3 = 2,01 м.
Форд Эксплорер 2015 = 2,29 м.
Газель (цельнометаллический фургон) = 2,5 м.
КамАЗ = 2,9 м.

Только не говорите, что Вы уже всё построили и больше никакие грузовики никогда не будут заезжать к Вам на участок. Уверяю Вас, что в жизни будет достаточно ситуаций, в которых Вам понадобится впускать к себе на участок грузовые машины. А теперь давайте ответим на вопрос о том, под каким углом к Вам смогут заезжать такие машины? Согласно статистике, угол въезда подобных машин на участок составляет 45 градусов к линии ворот. Смотрите сами, длина типового КамАЗа 65111 составляет 7,34 метра, а теперь подойдите к тому месту на своем участке, в котором Вы планируете установить откатные ворота, посмотрите на пространство за ними и попробуйте ответить на вопрос о том, хватит ли грузовику этого пространства для того, чтобы развернуться и заехать в Ваши откатные ворота под прямым углом к линии ворот?

Если мы оказались правы и угол въезда грузовика составит примерно 45° к линии ворот, то согласно теореме Пифагора, чтобы КамАЗ шириной 2,9 метра прошел в створ Ваших ворот под углом 45 градусов ВООБЩЕ БЕЗ ЗАЗОРА между зеркалами и столбами ворот, ширина створа ворот должна составлять 4,1 метра.

Однако мы не рекомендуем равняться на эту цифру так как, во-первых, она не учитывает зазора, а во-вторых, существуют ситуации когда проезжающая через створ ворот машина может либо качнуться по какой-либо причине, либо соскользнуть в сторону на снегу, льду или грязи, забуксовать и сместиться в сторону и т.д. Исходя из этих соображений, мы рекомендуем устанавливать откатные ворота с шириной проема не менее 4,5 метров.

Если от теории перейти к практике, то наш собственный опыт говорит о том, что оптимальная ширина створа ворот составляет 4,5 метра, а идеальная ширина створа ворот составляет 5 метров.

Обращаем Ваше внимание на то, что всё, написанное выше, касалось ширины проема ворот, но не ширины полотна ворот! Если говорить о полотне ворот, то тут есть один важный момент, который нужно учитывать. Ширина полотна ворот должна быть примерно сантиметров на 20 больше, чем ширина проема ворот! В противном случае при закрытых воротах у Вас будет щель, заметная под углом к плоскости ворот (см.
фото ниже). Если Вы забыли попросить изготовить полотно ворот чуть шире запланированной ширины проема, — Вы можете исправить ситуацию, установив воротные столбы чуть ближе друг к другу, чем планировали. Таким образом Вы уменьшите ширину проема примерно сантиметров на 15-20, но зато избежите образование щели.

Откатные ворота. Нюансы с высотой откатных ворот

Многим может показаться, что данный момент вообще не стоит внимания и обсуждения, но это не так. Отчасти согласимся. Действительно, игнорирование данного момента не создаст Вам никаких существенных проблем кроме эстетических. Многие считают, что если высота полотна забора, примыкающего к воротам составляет 2 метра, то и высота полотна ворот должна быть 2 метра. В реалии это не так. Давайте рассмотрим на примере:

У нас есть забор, сделанный из профлиста, имеющего высоту 2 метра и установленного без ленты и без зазора снизу. В этом случае, профлист поднимается прямо от земли на высоту 2 метра. (статью об установке забора мы публиковали ранее: Столбы для забора. Без ошибок строим забор своими руками)
Заказывая или изготавливая самостоятельно каркас полотна ворот, Вы ориентируетесь на такой же профлист, имеющий ту же высоту, что и у забора — 2 метра, не так ли?

А теперь давайте посмотрим, что получится в результате. В обоих случаях Вы ориентируетесь на одинаковую высоту профлиста, но Вы не учитываете то, что в случае с забором, профлист начинается прямо от земли и его верхний край находится на высоте ровно 2 метра над землей. При этом, в случае с воротами, нижний край откатных ворот не может касаться земли, он приподнят примерно на 10 см от земли.

Справедливости ради надо отметить, что зазор между землей и нижней частью ворот регулируется с помощью регулировочных площадок, которые стандартно входят в комплект роликов (смотрите фото справа и фото ниже). Роликовые опоры одеваются и крепятся на регулировочные площадки с помощью гаек, и с помощью этих же гаек высоту установки роликовых опор (а значит и каркаса ворот) можно регулировать в пределах 5 см. В результате, минимальное расстояние от земли будет 10 см, максимальное — 15 см от земли.

Идем дальше. В отличие от забора, профлист ворот обычно вставляется в профиль, из которого состоит каркас полотна ворот, при этом профиль обычно сваривается из трубы прямоугольного сечения 60/40 мм. Уже набежала высота ворот: 100мм + 40мм + 2000мм + 40мм = 2180мм. Но это ещё не всё, так как к полотну ворот снизу приваривается направляющая балка, имеющая высоту 60 мм (для ворот массой до 350 кг). Итого, с учетом направляющей балки, расстояние от поверхности земли до верхнего края ворот уже составляет 2180 мм + 60 мм = 2240 мм. Как видите, согласно расчетам,

верхний край ворот оказался на 24 см выше верхнего края забора!

Для справки: размеры направляющих балок, идущих в комплекте с роликами и прочими комплектующими для откатных ворот, различаются (комплектующие для откатных ворот подробнее будут описаны ниже, в конце данной статьи). Каждый комплект имеет своё название, и применяется в зависимости от размера и веса ворот:
Комплект МИКРО: откатные ворота проемом до 4м и весом до 300кг включительно; размеры направляющей балки МИКРО — высота 55мм, ширина 60мм, толщина 3мм, стандартная длина 4.5м / 5.3м / 6м;

Комплект ЭКО: откатные ворота проемом до 5м и весом до 500кг включительно; размеры направляющей балки ЭКО — высота 60мм, ширина 70мм, толщина 3.5мм, стандартная длина 5м / 6м / 7м;
Комплект ЕВРО: откатные ворота проемом до 6м и весом до 800кг включительно; размеры направляющей балки ЕВРО — высота 75мм, ширина 90мм, толщина 4.5мм, стандартная длина 6м / 7м / 8м / 9м;
Комплект МАКС: откатные ворота проемом до 12м и весом до 2000кг включительно; размеры направляющей балки МАКС — высота 135мм, ширина 130мм, толщина 5мм, стандартная длина 6м / 9м;

Чтобы избежать подобного эстетического промаха, высоту каркаса откатных ворот нужно делать ориентируясь не на высоту заполняющего профлиста, а на высоту забора, примыкающего к воротам.

Откатные ворота. Чертеж и схема откатных ворот.

Откатные ворота имеют настолько простую конструкцию, что никакой чертеж ворот Вам не потребуется. Ниже мы поясним Вам схему работы откатных ворот, после чего Вы без труда поймете их конструкцию, что от чего в ней зависит, что и как в ней можно менять на своё усмотрение. Итак, основой всей конструкции сдвижных откатных ворот являются 2 ролика и движующаяся по ним направляющая балка (иногда её называют «направляющим рельсом»). Посмотрите на фото ниже.

Другими словами, для проема ворот в 5 метров, общая длина каркаса будет равна 5 + 5/2 = 7,5 метров. При этом 2,5 метра в этом каркасе будет тот самый «противовес», который является вылетом за пределы проема ворот и опирается на ролики.

Строго говоря, общепринято, что длина противовеса ворот равна 1/3 — 1/2 длины проема. Но мы настойчиво рекомендуем делать противовес длинной в 1/2 от длины проема ворот. Почему? Потому что люди очень часто делают «облегченный» противовес — треугольником (как на рисунке ниже). В результате мало того, что уменьшают длину противовеса до 1/3 длины проема, так еще и усекают «противовес» до треугольника, уменьшая тем самым его вес. В этом случае он просто перестаёт выполнять функцию противовеса — слишком легким получается. В результате откатные ворота будут «не в балансе», «клюют» при закрывании и при полном открывании, а все нагрузки как раз ложатся на ролики, которые от этого и вылетают за 2-3 года, а не за 10 лет, как им положено.
Итог: если противовес «квадратный» — то в принципе хватит и 1/3 проема. Если «треугольный» — то 1/2 проема. Но идеальным вариантом всё равно будет длина противовеса, равная 1/2 длины проема ворот.

Именно поэтому основой установки ворот является установка роликов. Именно ролики держат всю конструкцию и испытывают наибольшие нагрузки в сравнении со всеми остальными элементами конструкции сдвижных откатных ворот. Эти два ролика держат навису всё полотно ворот, поэтому их устанавливают на массивный железобетонный фундамент, в который, для удобства заливают закладную деталь, выполненную из швеллера. Это делается для упрощения последующего монтажа роликов и именно к ней впоследствии привариваются основания двух роликов, а ещё позже — основание для крепления двигателя механизма отката. (смотрите фотографию выше).

Все остальные комплектующие для откатных ворот практически не несут силовых нагрузок и служат для удерживания полотна ворот от раскачиваний. Все эти комплектующие для откатных ворот изображены ниже. Из них, поддерживающая шина (кронштейн квадратный с двумя резиновыми роликами), улавливатель нижний и улавливатель верхний — монтируются на столбы.

Давайте разберем поэлементно весь набор комплектующих, необходимых для установки откатных ворот. Посмотрите на схему ниже, на которой мы пронумеровали все элементы. Итак поэлементно согласно нумерации на схеме:

Торцевая заглушка для задней части направляющей. Её предназначение отчасти декоративное, отчасти чтобы предотвратить набивание снега внутрь направляющей при откате ворот в зимний период если они откатываются, разгребая снег;
Поддерживающая шина с двумя регулируемыми роликами (кронштейн квадратный с двумя резиновыми роликами). Она устанавливается в верхней части столба (ближайшего к закладной с несущими роликами) и просто удерживает полотно ворот в вертикальном положении от раскачивания и опрокидывания;
Улавливатель верхний. Он устанавливается на «принимающем» столбе. Роль уловителя — удерживать полотно ворот от раскачивания когда откатные ворота закрыты;
Улавливатель нижний. Практически то же самое, что и в предыдущем пункте, но с опорной площадкой, на которую закатывается опорный ролик когда откатные ворота полностью закрываются. Смысл в том, чтобы не только удержать откатные ворота от раскачивания, но и разгрузить ведущие ролики и направляющую, испытывающую сильные изгибающие нагрузки при полностью выдвинутых воротах;
Опорный ролик. Данный ролик является одновременно и демпфером и заглушкой для переднего края направляющей. При закрытии ворот он закатывается в «нижний улавливатель» (см. предыдущий пункт № 4), демпфирует удар полотна закрывающихся ворот, опирается своим роликом на опорную площадку «нижнего улавливателя», снимая изгибающие нагрузки с направляющей и всего полотна ворот;
Собственно сама направляющая (или «направляющий рельс»), благодаря которому откатные ворота и движутся вперед-назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже написали выше, направляющая заглушена с тыльной стороны элементом №1, с передней стороны элементом № 5.
Опорные ролики с регулировочными подставками — элементы, несущие на себе основную нагрузку и обеспечивающие перекатывание откатных ворот. По сути это самые силовые элементы конструкции, требующие закрепления на прочном основании в виде закладной, обычно монтируемой на железобетонный фундамент.

Регулировочные подставки служат для:
точного выставления по одной прямой роликовых опор (если ролики будут стоять не по прямой, то будут сильно изнашиваться. Без регулировочных подставок ролики почти невозможно выставить ровно)
регулировки высоты установки ворот относительно земли (в пределах 5 см)
возможности замены износившихся роликовых опор (если роликовые опоры были бы приварены к закладной без регулировочных подставок, то их было бы проблематично заменять без применения «болгарки» сварочного аппарата).

Устанавливаем откатные ворота. Закладная, фундамент, столбы.

У многих закладной элемент вызывает много вопросов, так как непонятна форма и размеры этой закладной детали и все начинают искать её чертеж. Чертеж Вам не понадобится. Смысл этого элемента лишь в том, чтобы на бетонном основании подготовить некую основу для последующего монтажа роликов и привода ворот при помощи электросварки. Исходя из этого, форма вообще не имеет значения, размеры могут варьироваться. Под закладную берется швеллер № 10, 12,14, 16, 20. Чем массивнее откатные ворота — тем более мощный швеллер. Закладная должна стоять прямо на линии движения полотна будущих ворот, площадка под двигатель смещена от этой линии внутрь двора.

Посмотрите на фото, размещенное ниже. Как видите, на закладной элемент смонтированы ролики (на фото они под цифрами 1 и 2). Из этого же фото видно, что ролик № 2 логичнее было бы сместить правее, ближе к правому краю каркаса ворот (точка крепления определяется при полностью закрытых воротах).

Казалось бы, что в идеале, ролик № 1 должен был бы стоять у самого столба (который находится на фото слева), а ролик № 2 должен стаять у самого края направляющего рельса, ближе к краю каркаса ворот (на фото справа). Это почти так, но есть один нюанс! Дело в том, что направляющая балка имеет по краям вставленные внутрь элементы. Дальний от проема ворот край балки закрывается торцевой заглушкой (на фото под номером 4), а в противоположенный край вставляется вспомогательный опорный ролик (на фото под номером 3), закатывающийся в нижний улавливатель при закрытии ворот. Поэтому ролики № 1 и № 2 должны быть установлены на соответствующих расстояниях. Длина закладного элемента может равняться длине «противовеса» ворот. Т. е. при ширине проема ворот в 5 метров и ширине «противовеса» 2,5 метра, длина закладной может быть примерно 2,3 — 2,5 метра. Для установки привода с электродвигателем в будущем, — приварите к закладному элементу площадку в любом месте. С другой стороны этого можно не делать и впоследствии приварить к закладной сверху пластину, выступающую вбок и уже на неё ставить привод.

Теперь о фундаменте. Фундамент откатных ворот это пожалуй самая важная и ответственная часть всей конструкции ворот. В первую очередь фундамент нужен под закладную, к которой будут крепится основные опорные ролики. Некоторые фирмы и частные бригады предлагают более дешевый вариант фундамента, нежели железобетон, а именно они предлагают закрутить несколько винтовых свай, на которые потом сверху приваривается закладная и вот собственно почти всё готово. Далее рядом, в этот пучок свай вкручивается ещё одна немного кривенько (так как ровно рядом не вкрутить целый куст свай), под столб. Мы такой вариант даже рассматривать не будем. Возможно он и подходит под небольшие и легкие сдвижные откатные ворота, например, имеющие длину 3 метра с легким каркасом, обшитым профлистом с одной стороны, однако откатные ворота более длинные и тяжелые будут «гулять» на таком фундаменте.

Мы считаем, что альтернативы железобетонному фундаменту в данном случае нет, однако и его можно заливать по-разному. Так, например, в интернете зачастую предлагается заливать либо лишь один фундамент — непосредственно под закладную, либо два раздельных, один из которых — под закладную, второй — под «принимающий» столб. Этот вариант изображен на схеме, представленной ниже.

Этот вариант намного лучше, чем идея использования винтовых свай, однако наличие двух раздельных фундаментов может закончится неприятностью, особенно в тех случаях, когда такие фундаменты не заглублены ниже уровня промерзания грунта. Дело в том, что в результате морозного пучения такие раздельные фундаменты могут двигаться независимо друг от друга. В этом случае, даже при незначительных смещениях относительно друг друга, всё может закончиться тем, что откатные ворота перестанут попадать в уловители, установленные на приемном столбе и Вам придется постоянно пытаться перенастраивать уловители. А если такие деформации будут происходить 2 раза в год, например в начале и в конце зимы? А если ещё чаще? Вы хотите всю свою жизнь посвятить вечной регулировке ворот на своём участке и стать гуру в этом деле? Лично мы — нет!

Решение этой проблемы довольно простое (но более дорогое, чем два отдельных фундамента) — оба столба должны быть связаны одним общим фундаментом. В этом варианте, даже в случаях смещения фундамента, оба столба будут ВСЕГДА находиться параллельно друг другу, смещаясь в одной связке. Ниже публикуем фото такого фундамента откатных ворот.

Столбы для откатных ворот устанавливаются перед заливкой фундамента бетоном. В случае с откатными воротами столбы не несут практически никакой нагрузки, кроме ветровой. Имеется в виду, что у полотна ворот обычно высокая «парусность» и во время сильного ветра, ветровая нагрузка передается от полотна ворот на столбы. Если говорить о достаточности, то для подобных ворот будет достаточно взять трубу 60х60х2мм, однако для тех, кто страдает гигантоманией так же, как и мы, мы рекомендуем делать столбы из трубы 100х100х4мм.

Относительно того, стоит ли устанавливать «П»-образные столбы или обычные — тут нет единого мнения. Комплектующие для откатных ворот, описанные выше, могут быть установлены без всяких проблем и на одинарные столбы. Мы предпочитаем «П»-образные столбы, но при этом, если Вы внимательно посмотрите на фотографии, приведенные в данной статье, то увидите, что изначально мы устанавливали и заливали бетоном одинарные столбы. Установив при этом в нижней части небольшие закладные стальные пластины, к которым впоследствии приварили другие столбы меньшего сечения, чем основные. Таким образом мы из одинарных столбов сделали «П»-образные. «П»-образные столбы предпочтительны в том случае, если впоследствии Вы планируете установить не только привод для ворот, но и комплект автоматики для ворот, включающий фотоэлементы. Во-первых, — фотоэлементы будет удобнее ставить именно на внутренние столбы, а не на внешние (из антивандальных соображений). Во-вторых, — внутри внутренних столбов будет удобно провести скрытую проводку к фотоэлементам и сигнальной лампе. Подробнее об этом Вы можете прочитать в нашей статье «Автоматика для откатных ворот».

Откатные ворота. Конструкция каркаса ворот.

Каркас сдвижных ворот лучше сваривать из металла. Конструктивно он сваривается из труб прямоугольного или квадратного сечения двух типоразмеров. В качестве силового каркаса берутся трубы бóльшего сечения, внутреннее заполнение в виде ребер жесткости делается из труб меньшего сечения, например 20 х 20 мм.

Мы предлагаем Вам выбирать сечение труб для каркаса откатных ворот в зависимости от массы и/или длины ворот, согласно таблицам, представленным ниже:

К каркасу лучше сразу приварить зубчатую рейку (либо цилиндры с резьбой под крепление зубчатой рейки). Крепления зубчатой рейки (цилиндры с резьбой, 3шт на 1 метр рейки) стандартно идут в комплекте с ней. Обязательно проверяйте этот факт при покупке! Чтобы автоматику без проблем потом поставить. Иначе потом будет крайне неудобно её ровно приваривать к самому низу ворот. Её длина должна быть минимум на 1 метр больше, чем длина проема. Этот 1 лишний метр (или более) зубчатой рейки выступает на «противовес» ворот для того, чтобы быть всегда в зацепе с зубчатым колесом двигателя привода ворот. Зубчатая рейка универсальна и подходит под 99% приводов (САМЕ, NICE, Дорхан, Алютех и т.п.). Если приваривать цилиндры с резьбой для последующего крепления зубчатой рейки, то лучше их приварить заблаговременно к направляющей (направляющему рельсу) как показано на двух фото ниже.

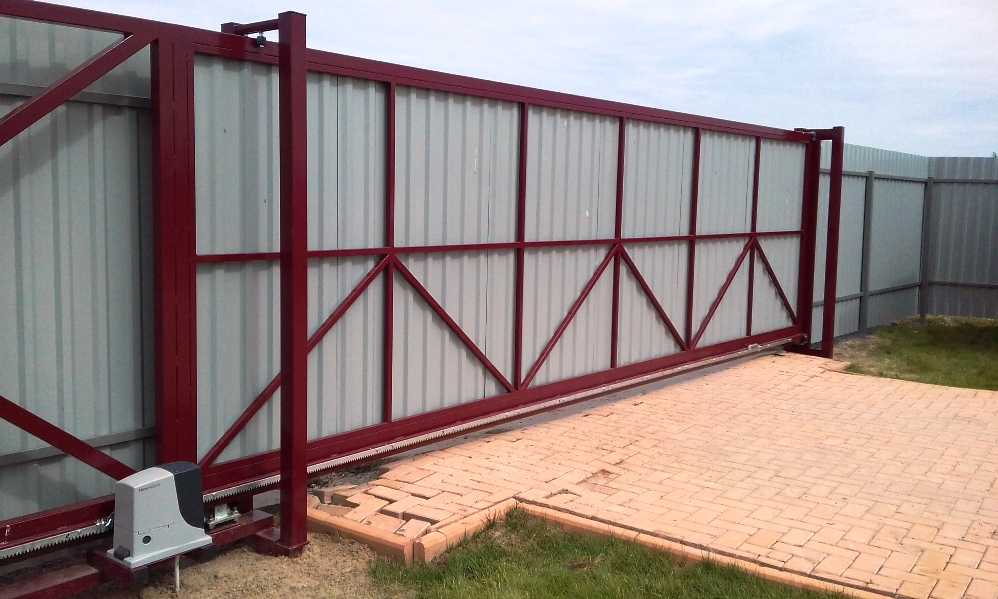

А теперь обратите внимание на фото откатных ворот, размещенное ниже. На этом фото визуально понятно, насколько сильные нагрузки испытывают ролики, которые собственно удерживают откатные ворота и по которым эти ворота катаются. Имейте ввиду, что если Вы решите сделать в откатных воротах калитку (врезав её прямо в полотно ворот), то её стоит делать в той части ворот, которая расположена ближе всего к несущим роликам, на которых откатные ворота и держатся. Если же Вы решите установить калитку на дальнем от роликов конце полотна ворот, то вы ещё больше нарушите баланс развесовки, «увеличите рычаг» и силы, воздействующие на ролики.

Комплектующие для откатных ворот

Если говорить о комплектующих для ворот, то мы бы рекомендовали комплектующие марки РОЛТЭК потому как они зарекомендовали себя как наиболее надежные из предлагаемых сегодня на рынке. Комлектующие для ворот обычно представляют собой наборы, такие же, как на фотографиях и схемах в нашей статье (выше по тексту). Эти наборы комплектующих делятся по мощности, в зависимости от длины и массы полотна ворот. Лучшие цены на комплектующие для откатных ворот Вы найдете на нашем сайте в разделе «Магазин дисконтных цен» => «Комплектующие для откатных ворот». Комплектующие для ворот РОЛТЭК делятся следующим образом, как указано в таблице ниже:

Масса полотна ворот	Длина полотна откатных ворот (ширина проема ворот)	Название комплекта	Размеры балок (ширина х высота, измеренные с торца)
до 350 кг	до 4 метров	«МИКРО»	60х55 мм
до 500 кг	до 5 метров	«ЭКО»	70х60 мм
до 800 кг	до 7 метров	«ЕВРО»	90х75 мм
до 2000 кг	до 12 метров	«МАКС»	130х135 мм

Возможно Вам будет также интересно:

Каркас откатных ворот
Заказываем каркас откатных ворот. Что нужно учесть перед заказом Эта статья расскажет о том, что нужно знать перед тем, как заказать …
Автоматика для откатных ворот
Автоматика для откатных ворот это не только сам привод для ворот, который непосредственно производит открывание и закрывание полотна ворот. Привод …

Ворота с калиткой или калитка отдельно?
Калитка в воротах? Все «За» и «Против». Какая калитка лучше — отдельная или встроенная в ворота? Если попытаться перечислить все аргументы в пользу …

По-настоящему необычный забор — зеркальный забор
Если захотеть, то можно изменить практически любой из окружающих нас предметов до неузнаваемости. Всё ограничивается лишь нашей фантазией. Представьте, что …
Столбы для забора. Без ошибок строим забор своими руками
Забор своими руками. Если Вы решили построить забор своими руками, то наверняка подоплекой самостоятельного строительства является задача сэкономить деньги или, по …

Откатные ворота своими руками – фото, схемы, чертежи

Неотъемлемой частью оградительной конструкции дачного участка являются ворота. Сегодня существует немало их разновидностей. Давайте рассмотрен процесс изготовления и установки откатных ворот своими руками.

Содержание

Достоинства и недостатки данной конструкции
Типы конструкции
Особенности расчета ворот
Данные высоты и ширины проема
Расчет противовеса
Расчет веса
Расчет прочности фурнитуры
Дополнительные расчеты
Устройство откатных ворот
Выбор створки
Выбор комплектующих
Монтажные работы
Изготовление фундамента
Установка
Выбор автоматики
Окраска
Необходимые инструменты для работы
Распространенные ошибки
Видео: изготовление ворот
Фото: вариантов готовых откатных ворот
Схемы

Достоинства и недостатки данной конструкции

Достоинства и недостатки

Достоинства:

Такая конструкция ворот не мешает выезду/въезду транспортного средства в условиях маленькой площадки. Консольные ворота позволяют значительно экономить место.
Наличие нижнего крепления консольной системы позволяет обустраивать ворота при любых климатических условиях.
Отделка может быть выполнена из разных материалов, например, вертикальная обрешетка, профнастил, ковка и не только.
Возможность выбора варианта конструкции, например, из сэндвич-панели или профлиста.
В сравнении с другими типами ворот (например, распашные) отсутствует такое явление, как провисание петель. Имеющаяся автоматика и механизм закрывания/открывания ворот предусматривает продолжительный эксплуатационный период.
Существует возможность выбирать различную автоматику для ворот.

Недостатки:

В отличие от других типов ворот, к примеру, распашных, обустройство откатных требует больше финансовых затрат, приблизительно на 10–20%.
Для крепления консольной части и привода необходимо производить дополнительный фундамент.
Вдоль забора понадобится выделить достаточное пространство.

Типы конструкции

Конструкция ворот разделяется на несколько видов, каждый из которых отличается друг от друга:

Подвесные. Еще с советских времен эта тяжелая, но в то же время надежная конструкция приобрела огромную популярность. В ней полотно на роликовых тележках закрепляется к балке, которая располагается над проездом, высотой до 5 м. Как следствие эта высота является ограничением при въезде высоких машин.
Консольные. Этот тип ворот идеален для климатических особенностей России. Эта конструкция не оборудуется балкой над проездом. Такие ворота не смогут вывести из строя заносы снегом, ветер, пыль и тому подобное. Так, полотно закрепляется к балке с помощью роликовых тележек. При этом вся конструкция закреплена на мощном фундаменте, который заливается сбоку проема.
На винтовых сваях. На глубину 1500 мм в землю закручиваются металлические сваи, которые будут являться несущими всего сооружения. Их изготовление и установка займет до 3 дней.
Механические. Такие ворота открываются/закрываются вручную. Механические намного дешевле в себестоимости и проще в установке. Подходят они для тех случаев, если дачей или загородным домом пользуются редко.
Автоматические. Такие ворота – полная противоположность механическим. Они оснащаются электроприводом и ПДУ. Для регулярного использования оптимальный вариант.

Независимо от типа конструкции, откатные ворота требуют свободного пространства вдоль забора с одной стороны. При этом оно должно быть равным по размеру проема. Что касается консольных систем, то место должно быть больше на 120–200%.

Особенности расчета ворот

Особенности самостоятельного расчета

Расчет конструкции один из самых важных и первоочередных этапов. Игнорировать этот этап не стоит, так как сооружение откатных намного сложнее распашных.

Процесс расчета включает в себя следующие этапы:

Определение высоты и ширины проема. В результате можно будет подобрать необходимый тип ворот для свободного передвижения.
Расчет противовеса.
Оценка веса сооружаемой конструкции.
Изготовление эскиза или чертежа.

Расчет ширины и высоты конструкции должен отталкиваться от сортамента рынка. Так, если профиль или трубу можно легко сварить, то раскроить листы профнастила, с целью добавления очень сложно. Плюс к этому результат будет неэстетичным.

Расчеты откатных ворот

Более того, понимая, какой вес конструкции будет в конечном счете, подбираются соответствующие механизмы и движущиеся части, которые смогут справляться с нагрузкой.

Если полотно предполагается большим, то обязательно учитывайте и ветровую нагрузку. К имеющейся силе ветра, преобладающей в вашей местности, добавьте небольшой запас.

Хотя самый простой вариант получения расчетов обратиться в специализированную компанию, которая предоставит папку с чертежами и расчетами, сделать это можно самостоятельно. Стоит сразу заметить, что все приведенные расчеты касаются откатных ворот консольного типа. Они сложнее от всех остальных типов, поэтому рассмотрим их подробней.

Данные высоты и ширины проема

Ширина ворот (L) будет равна:

ширине проема;
технологическим отступам открытия/закрытия;
минимальному расстоянию между центрами кареток.

Исходя из этого L будет больше проема.

Расчет противовеса

При движении створки должны быть уравновешены. Этот показатель достигается расчетом противовеса. Благодаря этому удельная масса конструкции будет равномерно распределяться по кареткам. Соответственно, чтобы было как можно меньше нагрузки, противовес должен быть большим.

Но как быть, если для движения створки недостаточно места? В таком случае необходимо понимать, что длина противовеса не должна быть меньшей на 40% от ширины створки. Идеальным показателем является 50%. Как следствие ширина L в своей конструкции имеет противовес.

Имея такие расчеты, вы сможете определить, сколько необходимо места для отката ворот вдоль забора.

Расчет веса

Это значение определяется исходя из веса используемого материала:

Профнастил ~ равен 4 кг/м².
Сталь, толщиной 2 мм ~ 17 кг/м².

Ворота с каркасом 4×2 м в среднем будут иметь вес 200 кг. Имея такие данные, можно определить показатели направляющей балки. В этом случае можно отталкиваться от заведенного стандарта.

Для ворот весом в 300 кг достаточно балки 9×5 см толщиной не меньше 3,5 мм. Однако обязательно необходим запас прочности до 40%. Он значительно упростит эксплуатацию ворот и увеличит ее эксплуатационный срок.

Расчет прочности фурнитуры

Для ворот потребуются ролики, улавливатели и поддерживающая шина. Современные изделия такого плана позволяют подобрать необходимую конструкцию. За основу возьмем простейшую оценку ветровой нагрузки, которая равна 12 м/с до 90 кг/м² и равномерно распределяется по опорным зонам полотна.

Как убедиться в том, что изготовленная вами конструкция даже при сильном ветре будет работать без перебоев? Для этого необходимо достичь того, чтобы прочность фурнитуры была больше расчетной массе ворот. Также учитывается боковой момент в 100 кг/м, умножаемый на 8 кг/м, что равняется 800 кг/м. В принципе это немного ~ на каждый опорный элемент по 150–180 кг/м.

Покупая роликовый механизм, убедитесь в том, что он имеет запас до 30% по соотношению веса ворот. Но этот показатель никак не влияет на срок эксплуатации. На это непосредственно влияет увеличение расстояния между центрами кареток.

Дополнительные расчеты

Кроме всего перечисленного, стоит уделить внимание и другим аспектам. Обратите внимание на рейку для ворот, опоры под роликовые каретки и на количество анкеров. Также важно правильно рассчитать закладные на опорных столбах. В этом случае необходимо отталкиваться от 60% всей массы ворот, поделенных на количество закладных.

Что касается расчета фундамента, то особых секретов здесь нет. Но несмотря на это не стоит упускать из виду эту составляющую, ведь нередко стоимость фундамента доходит до 40% от общей стоимости проекта.

Устройство откатных ворот

Этот тип ворот имеет следующие элементы конструкции:

Направляющая балка. Принимает на себя весь их вес.
Тележка или роликовая опора. Их необходимо 2 шт.
Съемный концевой ролик. В закрытом состоянии он служит опорой.
Уловитель верхний/нижний. Нижний при закрытых воротах воспринимает нагрузку, а верхний уменьшает парусность.
Кронштейн. Он важен для удержания створки от бокового качания.
Подставка. На нее осуществляется установка опоры, которая организовывает передвижение створки.

На фундамент устанавливаются роликовые опоры, которые воспринимают на себя нагрузку направляющей балки. Ролики размещаются внутри несущей консоли.

Выбор створки

Створка откатных ворот

К створке ворот также предъявляются высокие требования. Ее конструкция должна быть достаточно жесткой и устойчивой. Это важно, чтобы при сильном порыве ветра или гололедицы створка хорошо функционировала. Более того, ее необходимо оснастить дополнительными ребрами жесткости, чтобы она не провисала под собственным весом. Все это следует учитывать при создании чертежей.

Выбор комплектующих

Наличие тех или иных комплектующих напрямую зависит от высоты и ширины створки, а также ее веса. Так, сегодня на рынке можно найти ряд компаний, которые предоставляют качественное оборудование, а именно:

Combi Arialdo и Flatelli Comunello из Италии.
Ролтэк и Doorhan из России.
Alutech из Беларуси.

Для примера, произведем некоторые расчеты. В базовой комплектации обязательно устанавливается несущая рельса, длиной в 6 м. И чтобы правильно подобрать к ней комплектующие, необходимо учитывать длину створки и плюс 40%. Также подбор осуществляется по длине направляющей балки и возможных нагрузок. Так, если ширина проема равняется 3,8 м, то длина створи равна 3,8 м + 40% = 5,32 м. В таком случае можно приобрести готовый набор с балкой 6 м.

Если ширина проема значительно превышает 4 м, то покупка комплектующих должна ориентироваться с учетом нагрузки в 500 кг. В них направляющая балка имеет толщину стенки 3,5 м, а сечение 71×65 мм. Если же ширина более 6 м, то необходимо брать из расчета нагрузку до 600 кг.

Монтажные работы

Монтаж откатных ворот

Движение полотна должно осуществляться с внутренней стороны участка, а именно вдоль забора. Отталкиваясь от этого необходимо подготовить место для ворот, чтобы абсолютно ничто не мешало этому процессу.

Процесс монтажа включает в себя 4 шага:

Изготовление фундамента.
Проводка электрики.
Установка ответного столба.
Монтаж автоматики.

Изготовление фундамента

Этапы возведения фундамента:

Сперва осуществляется разметка. От забора отмеряете 500 мм (ширина фундамента). Также отмеряете от края ворот расстояние, равное откату (длина фундамента). Так, вы будете видеть периметр будущего фундамента.
Нередко получается использовать столбы опоры забора. Если такой возможности нет, тогда с противоположной стороны следует установить ответный столб. Его необходимо устанавливать так, чтобы он был внутри участка, а не в самом проеме. В противном случае он уменьшит ширину проема.
Если ворота будут работать на автоматике, то обязательно организуйте место для прокладки проводки. Для этого можно использовать квадратную металлическую или пластиковую трубу/короб. Диаметр труб не меньше 25 мм.
Теперь можно приступать к рытью котлована. Глубина траншеи до 2 м, ниже уровня промерзания грунта (в каждом регионе по-разному).
Для изготовления закладного элемента можно использовать швеллер 16. Его длина должна соответствовать длине траншеи. В фундамент закладывается арматура Ø12 мм. Арматуру необходимо приварить к швеллеру и соединить ее поперечными связями.
Таким образом, получившийся закладной элемент помещается арматурой вниз. При укладке проследите за тем, чтобы боковая часть швеллера прилегала к столбу опоры забора. Также швеллер необходимо выставить строго по уровню и ровно параллельно линии открывания ворот.

Закладной элемент должен быть вровень с дорожным покрытием. Минимальный зазор, который допускается между нижней кромкой ворот и дорогой равен 10 см. Этот промежуток можно будет увеличить при помощи регулировочной площадки. Но уменьшить этот зазор будет невозможным без нарушения креплений.

Монтаж закладной

Если по тем или иным причинам зазор в 100 мм не подходит, тогда осуществляете глубокую установку закладного элемента.

Что касается бетонных работ, то они осуществляются тогда, когда монтаж закладного элемента полностью выполнен. Уровень бетона должен быть вровень с закладным элементом.

Установка

Установка ворот

Когда фундамент застыл, можно приступать к установке ворот. Для этого в первую очередь необходимо произвести разметку. По линии проема, не доходя до ответного столба 30 мм, натягиваете шнур. Этот шнур является траекторией движения ворот. Высота натягивания шнура – 200 мм. Дальнейшая работа выглядит следующим образом:

Определяете крайнее положение первой и второй роликовой опоры. От края проема отступите 15 см вдоль плоскости закладного элемента и прочертите линию положения крайней первой тележки. Линию второй тележки вычисляете следующим образом: измерьте всю длину ворот с консольной частью и отнимите 10 см от края ответного столба по плоскости закладного элемента. В результате вы определите расположение второй тележки.
Теперь вставьте в несущий профиль роликовые опоры, разместив их в центре.

После необходимо приварить вторую тележку регулировочной площадки. Затем выкатите створку ворот в проем и произведите финишную регулировку положения. Сделайте небольшие прихватки сваркой второй регулировочной площадки, в результате действия выглядят так:

Снимаете полотно с роликовой тележки.
Далее снимаете тележки с площадок.
К закладному элементу привариваете площадки.
К ним закрепляете роликовые тележки.
На роликовые опоры задвигаете полотно.
Закрываете ворота и гаечным ключом производите настройку их положения.

Привод откатных ворот

Внутри несущего профиля выполняете отверстия, это необходимо для того, чтобы установить тележку правильно. Для этого ослабляете верхние гайки крепления тележек к площадкам. После этого прокатываете ворота туда/обратно. Если ход створки свободный, затягиваете гайки. Если имеются некоторые затруднения в передвижении створки, то крепеж слегка ослабляете и нивелируете все недостатки конструкции, например, поправляете перекосы тележки.

Установка роликов

Теперь необходимо осуществить монтаж концевого ролика. Его следует вставить в несущий профиль и хорошенько затянуть болты. Также к профилю привариваете крышку концевого ролика. Это позволит ролику исполнять роль по концевому упору в случае ручного управления воротами. Но в таком случае крепление сваркой будет намного лучше, чем болт.
Что касается заглушки несущего профиля, то его монтаж осуществляется с внутренней стороны ворот и приваривается по месту. Он необходим для того, чтобы снег не укатывался под ролики.
Теперь к роликам монтируется верхний фиксатор. Поэтому ослабьте крепеж роликов и установите кронштейны так, чтобы его сторона была направлена к опорному столбу, а ролики захватывали верх полотна. Учитывая это, прижмите к столбу кронштейн и зафиксируйте его.

На следующем этапе работ осуществляется обшивка каркаса ворот. Для этого можно использовать профилированные листы металла. Их необходимо нарезать по размеру створки. Крепеж осуществляется заклепками или саморезами. Каждый последующий лист монтируется внахлест.

Тележка

Когда обшивка выполнена можно производить к монтажу нижнего/верхнего уловителя. Нижний уловитель выполняет роль по уменьшению нагрузки на роликовые тележки в закрытом состоянии. Поэтому их необходимо устанавливать при нагруженных воротах. Под концевой ролик подводите нижний уловитель при полностью закрытых воротах таким образом, чтобы опорная плоскость уловителя была выше уровня концевого ролика. Что касается установки верхнего уловителя, то происходит этот процесс таким же образом.

Уловители

В завершение остается осуществить монтаж автоматики. Для этого закрепляете зубчатую рейку, которая подразумевает под собой универсальную деталь с электроприводом. Обычно она включена в комплект крепежного элемента.

Выбор автоматики

Выбор автоматики напрямую зависит от веса ворот:

Для проема в 4 м используется привод – 500–600 кг.
Для проема в 4–6 м используется привод – 600–1300 кг
Для случаев с интенсивным открыванием ворот используется привод – 1200–1800 кг.

Окраска

Окраска ворот

Все металлические элементы ворот необходимо покрасить. Предварительно обезжирьте поверхность. Для этого зачистите поверхность и отшлифуйте шлифовальным диском на болгарке. Некоторые места, например, защищенные, протрите ацетоном. Теперь можно приступать к грунтовке. Наносится она равномерно. Более того, грунтовка должна наноситься так, чтобы не было капель и разводов. Благодаря таким подготовительным работам краска ляжет равномерно. В результате вся конструкция ворот будет полностью защищена от появления коррозии.

Наносить краску следует двумя слоями и только после полного высыхания первого.

Необходимые инструменты для работы

Для проведения всех работ, вам потребуется иметь такой инструмент:

Инверторный сварочный материал. Такой агрегат не испортит металл.
Болгарка.
Воздушный компрессор для покраски.
Пассатижи.
Дрель.
Рулетка.
Уровень.
Клепатель.

Распространенные ошибки

Если вы не имеете достаточного опыта в выполнении таких работ, то существует большой риск допуска некоторых ошибок:

Недостаточно хорошая подготовка фундамента.
Неправильный монтаж и крепеж всех комплектующих.
Неправильно подобранная масса ворот под несущую балку.
Если слышен скрип, то это свидетельство попадания песка в подшипники.
Нельзя допускать потеки краски.
Обязательно учтите глубину промерзания грунта. В противном случае столбы могут перекоситься в одной из сторон.

Видео: изготовление ворот

Фото: вариантов готовых откатных ворот

Автоматические кованые ворота

Автоматика откатных ворот

Деревянные откатные ворота

Кованые

Красивое оформление ворот

Механические

Металлические

Откатные ворота на даче

С автоматикой

Со встроенной калиткой

Вид со двора

Уличные откатные ворота

Схемы

На схемах можно найти немало конструктивных деталей по изготовлению откатных ворот:

Чертеж ворот на 4 метра

Конструкция

Методы крепления откатных ворот

Сборочный чертеж

Схема откатных ворот и проема

Комплектация

Основание под ворота

Подготовка проема

Схема постройки

Установка колонн

Схема установки закладной

Помогла ли вам статья?

Замок на откатные ворота своими руками видео

Прошёл месяц, как я начал делать вторую часть. Вечерами, после работы, по 2-3 часа времени всего было на работу. Только разложишь инструмент, войдёшь во вкус и все, уже темно.

Материал, который использовался:

— труба 56, толщиной стенки 5мм (столбы)
— профиль 50х50х3 (воротина)
— профиль 25х25х2 (прогоны)
— профиль 20х20х1,5 (рамка под листы на воротах)
— профиль 40х20х2 (направляющая роликов на воротине)
— профиль 40х20х2 (на него приваривается рельса, а он приваривается ко вбитым уголкам 50х50х3)
— уголок 50х50х3 (под рельсу)
— труба д25, тольщина 2мм (рельса)

Ушло много денег и много времени, но все же своими руками! А это экономия и приятное внутреннее состояние)
Спасибо тестю, за его огромный вклад и помощь.
В последствии уже сам научился варить и вторую часть забора, практически сделал сам, а это не может не радовать) теперь много чего поварю ещё)

Если вы используете откатные ворота, которые закрываются вручную, без использования автоматических запирающих устройств, то вам необходимо установить на них надежный запор. Тем самым вы обеспечите защиту от проникновения на ваш участок или в гараж. Прежде, чем приобретать замок для откатных ворот, необходимо представлять себе разновидности подобных устройств.

Ворота откатного типа

Попробуем разобраться в данной ситуации, чтобы сразу же установить на свои откатные ворота надлежащий замок. В большинстве случаев сделать это можно своими руками, ведь ничего сложного в такой установке нет.

Разновидности замков для откатных ворот

Неизменной частью всех замковых приспособлений является крючкообразная защелка, которая в закрытом состоянии удерживает ворота в закрытом положении.

Внешний вид механического врезного замка типа «крюк» для откатных ворот

Поэтому обычный замок, имеющий выдвигающиеся засовы, для установки на откатных воротах непригоден. Все запирающие устройства можно подразделить на несколько категорий:

По способу срабатывания

Автоматическое запирание замка. При установке отъезжающей створки в закрытое положение происходит защелкивание крючкообразного механизма. Таким способом запирается большинство современных замков.
Ручное запирание замка. В этом случае запорное устройство закрывается вручную, изнутри. Снаружи открыть такой запор невозможно.

По конструкции

Обычный механический замок. Он может открываться ключом как с внутренней стороны ворот, так и с обеих сторон. Впрочем, можно спрятать наружную планку в материале ворот, чтобы исключить открывание створки с улицы.
Электромеханический запор. Управление им может производиться как ключом, так и дистанционно. Например, с пульта или с домофона.
Кодовый замок. Такой механизм удобен тем, что для управления им не нужен ключ. Достаточно знать код, который выставляется владельцем ворот.
Цилиндровый замок. Его особенностью является наличие одного или нескольких цилиндров, благодаря использованию которых удается избежать открытия замка мошенниками, практикующими подбор ключей. Они открываются специальными плоскими ключами, которые практически невозможно подделать. Чем больше цилиндров будет содержать такой замок, тем он будет надежнее.
Приваренный к воротной конструкции самодельный запор. Это приспособление, которое может иметь самую различную конструкцию. В закрытое состояние переводится в тот момент, когда подвижная створка находится в запертом положении. Обычно монтируется своими руками.

По способу установки

Врезной замок для откатных ворот. Он может быть врезан как в материал ворот, так и в опорную стойку. Он легко встраивается в профильную трубу, которая является основой каркаса. В процессе установки нужно обращать внимание на положение крючка и опорной планки. Крепить опорную планку нужно с таким расчетом, чтобы крючкообразный ригель полностью обеспечивал запирание ворот.
Накладной замок. Его установка ничем не отличается от установки замка на любой другой тип ворот. Отличительной особенностью является лишь конструкция самого замка, которая должна иметь запорный крюк.

При выборе замка отдавайте предпочтение механизмам, изготовленным из нержавеющей стали. Это касается и корпуса, и внутренностей устройства. Для кодового замка нелишним будет наличие защитного кожуха, предохраняющего механизм от влаги и загрязнений.

Как своими руками сделать замок крюк для откатных ворот

Если стоит задача сделать надежный запор в виде крюка, то можно воспользоваться несколькими способами его изготовления:

Это могут быть две петли, которые при закрытом положении створки совпадают. Петли привариваются к подвижной створке и опорному столбу. В них продевается обычный навесной замок или изогнутая металлическая деталь, фиксирующая петли в закрытом положении.
Поперечная задвижка. Крепится также методом сварного соединения. В материале подвижной створки имеется отверстие, либо же к створке приварен кусок трубы. В это отверстие или внутрь трубы вставляется задвижка, которая входит в зацепление с опорным столбом. Находясь поперек движения створки, задвижка очень надежно фиксирует ворота.
Самым простым приспособлением является крюк, надежно закрепленный на откатной створке. На опорном столбе имеется паз или петля, куда крюк будет входить при нахождении ворот в крайнем закрытом положении. Несмотря на простую конструкцию, такой запор открыть снаружи не выйдет.

Изготовить замок крюк для откатных ворот без автоматики вполне можно своими руками. Для этого необходимо иметь соответствующие инструменты и обладать хотя бы элементарными строительными навыками.

Видео — эконом версия автоматических откатных дверей

Заказ откатных ворот с их установкой в строительной компании обойдется недешево. Гораздо выгоднее изготовить и собрать конструкцию своими силами, а приобрести только комплектующие для откатных ворот. В состав комплекта входят детали и механизмы, позволяющие створке ворот полностью открываться и закрываться до упора. При желании ворота дополняют электроприводом с дистанционным пультом. В таком случае управлять движением створки можно, не выходя из машины.

Виды откатных ворот

Заказывая комплект для откатных ворот, вы должны быть уверены, что он вам подойдет. Конструктивно ворота различаются на три разновидности:

Подвесные представляют собой балку-рельс, проложенную в верхней части проема. Дверное полотно крепится к роликам на рельсе, а в нижней части опоры не имеет.
Рельсовые перемещаются на ролике, который приваривают к нижней части створки.
Консольные двигаются по направляющим на роликах за пределами проема.

Различаются и наборы комплектующих к ним.

Перечень и описание комплектующих

Фурнитура для откатных ворот у всех производителей схожа, может отличаться лишь формой, размерами или материалом. Рассмотрим ее подробнее.

Закладная является опорой для всей конструкции откатных ворот, именно по ней движется полотно створки. Для консольных ворот под закладную необходим фундамент, для прочих разновидностей он не требуется. Закладная представляет собой сварную конструкцию из трех швеллеров в виде буквы «П», нижняя часть которой заглублена в землю и забетонирована.

Несущий профиль (консольная балка, направляющая) представляет собой швеллер из прочной стали с краями, загнутыми вовнутрь. Направляющую приваривают к нижней части створки. Двигается она по роликовым кареткам.

Роликовая каретка (опора под ролики) – это площадка, на которой установлены 4 пары роликов. Именно на них перемещается полотно ворот. В основе ролика — шарикоподшипник, запрессованный со смазкой. Роликовые каретки могут различаться по размеру и устройству. Для очень легких ворот их изготавливают из пластика, но обычно делают металлическими.

Поддерживающие ролики для откатных ворот используются в рельсовом и консольном видах и представляют собой 2 или 4 пластиковых ролика, между которыми движется полотно. Эта фурнитура удерживает полотно ворот в вертикальном положении, не позволяя ей отклоняться под порывами ветра.

Уловители нужны для фиксации створки в крайнем положении. Верхние уловители удерживают край ворот вверху, нижние при закрытии соединяются с накатными роликами.

Накатной ролик монтируют в торцевой части консольной направляющей. По виду он похож на короб из металла с небольшим колесиком внутри. При закрытии ворот накатной ролик фиксируется нижним уловителем.

Заглушки несущей балки ставятся на ее концах и предотвращают попадание внутрь нее различного мусора, снега и влаги. Их изготавливают из металла или прочного полистирола.

Полотно – это главная деталь в откатных воротах своими руками. Как правило, полотно изготавливают из профлиста, оцинкованной или листовой стали на сварной металлической раме.

Движением створки управляют вручную или с помощью автоматики. Если ворота имеют значительный вес, второй вариант предпочтительней.

Автоматический привод

Электродвигатель обычно крепят к закладной. Привод для откатных ворот надежно защищен от попадания воды кожухом, который в нижней части снабжен отверстиями для охлаждения. Питающий кабель во избежание повреждения лучше всего заранее проложить под землей. Автоматика привода предусматривает управление воротами с помощью пульта или кнопки на воротах.

Концевые выключатели (концевики) отключают двигатель, когда полотно ворот подходит к крайнему положению.

Блок защиты и управления обычно расположен в электрощитке с соответствующей защитой от попадания воды.

При выборе автоматики нужно учесть несколько факторов:

масса подвижной части ворот;
длину и массу противовеса;
качество фурнитуры и ее монтажа;
интенсивность пользования.

Также на выбор влияют погодные условия в вашем регионе. Для сибирского климата с сильными морозами желательно подбирать приводы повышенной мощности.

Замки для откатных ворот

Замок понадобится в том случае, если конструкция откатных ворот будет использоваться без автоматики. Для ворот такого типа подходят замки с крюком. Они могут быть следующих видов:

механические открываются ключом с обеих сторон;
электромеханические можно открывать как ключом, так и дистанционно, с домофона или пульта;
кодовые ключа не имеют, достаточно нажать комбинацию цифр, которую выставляет владелец;
цилиндровые открываются плоскими ключами, которые чрезвычайно сложно подделать.

Достаточно надежным считается самодельный запор, приваренный к воротам.

Комплекты направляющих в сборе

Все вышеперечисленные комплектующие можно приобрести по отдельности, но проще купить готовый комплект. В этом случае вы получите сразу все необходимые детали:

консольные направляющие;
улавливатели;
роликовые каретки;
накатной ролик;
поддерживающие ролики;
заглушки.

Перед покупкой необходимо сверить параметры ваших ворот с указанными на упаковке. Должны совпадать длина ворот и их вес.

Фирмы, выпускающие готовые комплекты для откатных ворот

Alutech – группа компаний является лидером на рынке роллетных систем и ворот секционного типа в Восточной Европе. Наличие собственных производственных мощностей и высокотехнологичного оборудования позволяет производить широкий ассортимент качественной продукции.

DoorHan – компания представлена как лидер российского рынка, имеющий 8 заводов на территории России. Известна конструкциями ворот собственной разработки.

Welser Profile предприятия этой крупнейшей группы компаний расположены в Европе и Северной Америке. Старейшее в данной нише производство основано в XVII веке как семейная кузница. В настоящее время ее общая производственная площадь превышает полмиллиона квадратных метров.

«Ролтэк» — отечественный производитель по праву гордится тем, что весь цикл производства продукции происходит на территории России. Специализируется на подвесных и откатных воротах.

Компания производит несколько наборов комплектующих для откатных ворот, рассчитанных на створки разной длины и вес от 350 кг до 2 тонн:

Ролтэк Микро – набор рассчитан на компактные легкие ворота длиной не более 4 м и весом до 350 кг;
Ролтэк Эко выбирают для установки створки длиной 7 м и весом до 500 кг;
Ролтэк Евро используют в более тяжелой категории. Он подходит для ворот длиной от 6 до 9 м и весом более 500 кг;
Ролтэк Макс рассчитан на очень крупные конструкции, установленные на производствах. С их помощью перекрывают проемы до 18 м в длину. Усиленные балки выдерживают общий вес до 2 тонн.

С комплектующими идет подробная инструкция, которая позволит установить откатные ворота без помощи специалистов. Впоследствии это поможет без труда найти поломку и исправить ее.

Комплектующие откатных ворот от компании Ролтэк — видео

Как выбрать комплектующие для ворот откатных — видео

Откатные ворота своими руками: фотоотчет, видео

Декор

Декорирование откатных ворот возможно самыми разнообразными способами. Украшением может служить уже сама обшивка ворот, которую можно сделать из самых разных материалов.

Дополнительная облицовка металлическими лентами делает ворота более строгими и массивными на вид.

Установка запора на автоматические ворота обычно не требуется, так как они приводятся в движение с помощью пульта или кнопки. Открыть такие ворота руками попросту невозможно. Но на механические конструкции запорные элементы и замки нужны в обязательном порядке. Чаще всего устанавливаются простые запоры, которые сложно назвать декоративными.

Особенности расчета ворот

Особенности самостоятельного расчета

Процесс расчета включает в себя следующие этапы:

Определение высоты и ширины проема. В результате можно будет подобрать необходимый тип ворот для свободного передвижения.
Расчет противовеса.
Оценка веса сооружаемой конструкции.
Изготовление эскиза или чертежа.

Расчеты откатных ворот

Данные высоты и ширины проема

Ширина ворот (L) будет равна:

ширине проема;
технологическим отступам открытия/закрытия;
минимальному расстоянию между центрами кареток.

Исходя из этого L будет больше проема.

Расчет противовеса

Расчет веса

Это значение определяется исходя из веса используемого материала:

Профнастил ~ равен 4 кг/м2.
Сталь, толщиной 2 мм ~ 17 кг/м2.

Расчет прочности фурнитуры

Для ворот потребуются ролики, улавливатели и поддерживающая шина. Современные изделия такого плана позволяют подобрать необходимую конструкцию. За основу возьмем простейшую оценку ветровой нагрузки, которая равна 12 м/с до 90 кг/м2 и равномерно распределяется по опорным зонам полотна.

Дополнительные расчеты

Кроме всего перечисленного, стоит уделить внимание и другим аспектам. Обратите внимание на рейку для ворот, опоры под роликовые каретки и на количество анкеров

Также важно правильно рассчитать закладные на опорных столбах. В этом случае необходимо отталкиваться от 60% всей массы ворот, поделенных на количество закладных

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения. Они обычно располагаются в два ряда по 4 штуки в каждом

Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой

Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Про автоматику распашных ворот читайте тут.

Откатные ворота своими руками: фотоотчет с пояснениями

Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали

Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая» цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.

Также были куплены следующие материалы:

профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
арматура 12 мм — 6 м;
электроды — 2 кг;
краска — 3 банки, кисти, заклепки;
цемент М-400 — 5 мешков;
профнастил покупался при изготовления забора.

Схема откатных ворот с размерами

Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.

Как варилалсь рама

Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.

Как приваривать профильную трубу 40*20 мм

Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.

Швеллер на 180 мм прикрепили к ответному столбу

Примерка на месте

На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.

Установленные на приемном столбе упоры

Верхний и нижний уловители

Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.

Приварены роликовые площадки и на них «наехали» роликами

Готовый каркас ворот просто накатывают на закрепленные ролики.

Фото створки на роликах с разных ракурсов

После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.

Установка заглушки и упорного ролика (балка на фото перевернута)

Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.

Верхние ролики крепят на стойки, захватывая верхнюю кромку ворот

Так выглядят установленные верхние ролики

Все, откатные ворота своими руками собраны и готовы к эксплуатации.

Как выглядят откатные ворота со двора

Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.

Это интересно: Качели из бруса — особенности, чертежи и изготовление

Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали

Также были куплены следующие материалы:

профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
арматура 12 мм — 6 м;
электроды — 2 кг;
краска — 3 банки, кисти, заклепки;
цемент М-400 — 5 мешков;
профнастил покупался при изготовления забора.

Автоматические ворота

Можно ли превратить раздвижные ворота на роликах, своими руками изготовленные, в автоматические? Когда-то это считалось роскошью, но в наше время подобное усовершенствование не вызывает удивления. Намного удобнее открывать ворота из салона автомобиля, когда на улице идет дождь или снег. Далее рассмотрим, как воплотить в жизнь это техническое новшество.

Приводы автоматического открывания для всех типов откатных ворот практически одинаковы. Это электрический двигатель с редуктором, приводящий в движение полотно ворот посредством шестеренчатой передачи. Для этого на воротах устанавливается зубчатая рейка. На современных приводах обязательно фиксируется устройство, позволяющее открыть ворота вручную, например, при отсутствии напряжения, и запирающееся на ключ. Кроме того, автоматические раздвижные ворота можно оснастить массой электронных систем: дистанционным управлением, кодовым замком, видеокамерой, сигнализацией.

Дистанционное управление представляет собой аналог автомобильного центрального замка с таким же пультом-брелоком. Пульт для кодового замка устанавливается на наружной стороне забора. Все эти устройства требуют предварительной прокладки кабелей как силовых, так и слаботочных. Поэтому схему следует продумать заранее, а лучше всего проложить провода с запасом. В землю кабель укладывается в полиэтиленовых трубах так, чтобы осталось место для затяжки дополнительного провода.

В продаже имеются самые различные комплекты для автоматических ворот, вопрос только в их стоимости. К сожалению, самостоятельно сделать такие вещи сложно, кроме знаний и практических навыков потребуются специфические детали. Но, как показывает опыт, подобные самодельные устройства не будут отличаться надежностью.

И все же вкратце опишем, как сделать своими руками раздвижные ворота, открывающиеся автоматически. Для начала нужен редуктор – его можно подобрать от какой-нибудь кран-балки или лебедки. Двигатель обычный, асинхронный, мощностью до 1,1 кВт. С зубчатой передачей придется повозиться, но и этот вопрос решаемый. Можно вместо нее применить цепную. Дистанционное управление нетрудно получить, состыковав китайскую GSM-сигнализацию с цепями управления приводом.

Из вышесказанного можно сделать вывод, что не стоит изобретать велосипед. Можно сделать своими руками раздвижные ворота, а блок управления лучше использовать заводского изготовления.

Откатные ворота своими руками: фотоотчет с пояснениями

Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали

Также были куплены следующие материалы:

профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
арматура 12 мм — 6 м;
электроды — 2 кг;
краска — 3 банки, кисти, заклепки;
цемент М-400 — 5 мешков;
профнастил покупался при изготовления забора.

Схема откатных ворот с размерами

Как варилалсь рама

Как приваривать профильную трубу 40*20 мм

Швеллер на 180 мм прикрепили к ответному столбу

Примерка на месте

Установленные на приемном столбе упоры

Верхний и нижний уловители

Приварены роликовые площадки и на них «наехали» роликами

Готовый каркас ворот просто накатывают на закрепленные ролики.

Фото створки на роликах с разных ракурсов

Установка заглушки и упорного ролика (балка на фото перевернута)

Верхние ролики крепят на стойки, захватывая верхнюю кромку ворот

Так выглядят установленные верхние ролики

Все, откатные ворота своими руками собраны и готовы к эксплуатации.

Как выглядят откатные ворота со двора

Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.

Это интересно: Автоматические ворота своими руками: разбираем вопрос

Определяемся с размерами и проектируем чертеж

Чтобы правильно составить чертеж можно воспользоваться готовой схемой, взятой в интернете. Сначала нужно определиться с шириной проема, так как от этого зависят остальные размеры. При перпендикулярном въезде легковому автомобилю хватит 2,5 — 3 м. Грузовику или трактору потребуется не меньше 3,5 м. Если въезд возможен только под углом, ширина увеличивается в полтора раза. По условиям безопасности расстояние от наиболее выступающих элементов автомобиля до опорных столбов выбирается не менее 30 — 50 см. Оптимальной шириной проема, достаточной для удобного проезда всех видов транспорта, будет 4,5 м.

Ширина створки делается на 20 см больше размера проема, чтобы при закрытии по бокам не оставались щели. При установке нижний край створки приподнимается на 10 см от земли. Составляя чертежи, также необходимо учитывать толщину опорной балки, чтобы высота ворот была вровень с забором.

Чтобы створка при движении не проваливалась вниз, к ней приваривается откос, используемый как противовес. Его длину делают равной 0,5 ширины полотна. Всю нагрузку воспринимают опорные тележки, поэтому они крепятся к швеллеру, установленному на прочном бетонном фундаменте. Его также используют для монтажа электропривода дистанционного открытия ворот.

Чтобы правильно составить чертеж можно воспользоваться готовой схемой, взятой в интернете

Как правильно сделать своими руками?

Ворота изготавливаются поэтапно. Процесс делится на два шага:

монтаж стоек для навешивания полотна;
создание распашных ворот.

Монтаж опор

Опоры можно изготовить из:

профильной трубы;
столбов из бетона. Можно купить готовое изделие или произвести заливку самому;
кирпича или натурального камня.
деревянного бруса.

Монтаж опор может осуществляться при помощи следующих способов:

забивка. Глубина забивки должна составлять около 1,5 метров. Данный метод считается самым быстрым и экономичным. При выборе такого метода следует внимательно следить за уровнем, чтобы ворота не перекосились;
бетонирование с армированием. Вам потребуется произвести укрепление столба при помощи бетона.

Пошаговая инструкция по установке опор:

если вы решили делать бетонирование, вам потребуется пробурить котлован с минимальной глубиной в 1 метр. Делать бурение необходимо буром, диаметр которого более 200 мм.
глубина котлована будет зависеть от степени промерзания почвы в вашем регионе. Ширину сторон можно определить с помощью качества почвы и размеров самой опоры.
создайте подушку для бетона высотой в 150-200 мм. Она должна состоять из песка и щебня. Подушка используется для исключения углубления стоек;
затем потребуется монтировать столб и выровнять его с помощью строительного уровня. После выравнивания опоры можно приступать к заливке;
забетонированная конструкция должна выстоять в течение недели. Это минимальный срок, который необходим для застывания бетона. Не забывайте периодически смачивать бетон водой, чтобы исключить появление трещин;
чтобы повысить надежность опор, потребуется произвести армирование и вывести пару арматурных закладных под петли.

Создание створок

Перед тем, как начать строительство конструкции, следует определиться с местоположением и внешним видом ворот. Место, где производится монтаж изделий, может влиять на облик всех элементов.

Если вы планируете установить ворота на территории заднего двора, при въезде в садовую зону или создать ограждение для будущей площадки под строительство, вам потребуется выбирать простые материалы. Для парадных ворот следует выбирать более дорогие и презентабельные изделия.

Универсальное руководство для изготовления ворот своими руками:

подготовьте чертеж будущей конструкции. С помощью схемы вы сможете произвести точный расчет необходимых материалов;
рама для ворот должна соответствовать габаритам финишной отделки. Соблюдая данное условие, вы сможете упростить весь процесс работы и не столкнетесь с соединительными швами на лицевой части полотна;
при произведении расчетов следует пользоваться показателями рабочей ширины отделочных материалов;
чтобы создать компоненты для рамы, потребуется произвести отрез трубы нужной длины и отшлифовать ее;
шлифовка требуется для очищения изделий от ржавчины. Если на металле присутствует масляная смазка, ее можно удалить с помощью растворителей.

Сварка

При взаимодействии со сваркой не стоит забывать о мерах предосторожности. Если у вас недостаточно опыта, обратитесь к специалистам. С помощью такого способа вы сможете повысить качество работы и получить конструкцию привлекательного вида

С помощью такого способа вы сможете повысить качество работы и получить конструкцию привлекательного вида.

Стыки следует осуществлять таким образом, чтобы в трубу не затекала вода. Если сварить стыки неправильно, в трубу будет попадать снег или вода, которые в теплую погоду начнут увеличиваться в объеме. Это приведет к расширению стенок изделия и деформации всей конструкции.

Ребра жесткости оказывают влияние на устойчивость к ветровым нагрузкам. Если вы производите зашивку забора с помощью отделочного материала, производите приварку трубы в средней части наружного шва. Таким способом вы обозначите место прикрепления обшивочного материала.

Приваривание петлей следует производить к столбам и к каркасу. Если вы использовали для изготовления столбов кирпичи, а отвод арматуры не производился, потребуется закрепить на кирпиче швеллер, после чего приступить к сварке петель.

Грунтовка

Независимо от того, какой материал вы используете для создания каркаса, для него потребуется грунтование. Грунтовка продлевает срок службы краски и делает процесс ее нанесения более комфортным. Места сварки следует грунтовать более тщательно.

Окрашивание каркаса

Перед покраской следует удалить с каркаса всю пыль. Чтобы покрасить деталь, можно использовать любой тип краски. Большинство людей пользуется краскопультом, так как он гарантирует более ровное наложение слоя. Использование кисточки затягивает процесс, но понижает расход краски.

О том, как установить ворота своими руками, смотрите в следующем видео.

Конструкция

Рассмотрим подробнее конструктивные особенности данного вида ворот.

Основой полотна консольных сдвижных ворот является несущая балка. Она представляет собой прокатный П-образный профиль, толщиной от 3 мм. Нижние грани должны быть параллельны земле для большей защиты, но между ними необходим зазор.

На эту балку монтируется все полотно ворот, включая противовес, поэтому подбирать габариты и толщину металла следует внимательно.

На фундамент устанавливается основание, обычно состоящее из швеллера с приваренными к нему болтами. На эти болты, впоследствии, становятся роликовые опоры, имеющие регулировку по высоте.

Размер роликовых опор должен соотноситься с размером используемой балки, а шаг между опорами выбирается исходя из ширины перекрываемого проема. Ролики откатных ворот необходимо периодически чистить от загрязнений и смазывать для плавной работы и отсутствия скрипов.

На торцы балки устанавливается крышка (на заднюю сторону) и поддерживающий ролик (спереди). Они служат для предотвращения съезда балки с роликовых опор, а поддерживающий ролик позволяет плавно заводить полотно в нижний ловитель, избегая ударов и повреждений.

Откатные ворота. Чертеж и схема откатных ворот.

Направляющая, двигающаяся по роликам и есть основа всей конструкции. Направляющая приваривается снизу к каркасу ворот и вот уже весь каркас двигается по роликам. Так как ролики не должны находиться в проеме ворот, чтобы не мешаться под ногами, — их выносят в сторону, за пределы проема ворот, а откатные ворота соответственно удлиняют так называемым «противовесом». Общепринятой конструкцией является такая, при которой длина «противовес» равна половине длины проема ворот. Другими словами, для проема ворот в 5 метров, общая длина каркаса будет равна 5 + 5/2 = 7,5 метров. При этом 2,5 метра в этом каркасе будет тот самый «противовес», который является вылетом за пределы проема ворот и опирается на ролики.

Торцевая заглушка для задней части направляющей. Её предназначение отчасти декоративное, отчасти чтобы предотвратить набивание снега внутрь направляющей при откате ворот в зимний период если они откатываются, разгребая снег;
Поддерживающая шина с двумя регулируемыми роликами (кронштейн квадратный с двумя резиновыми роликами). Она устанавливается в верхней части столба (ближайшего к закладной с несущими роликами) и просто удерживает полотно ворот в вертикальном положении от раскачивания и опрокидывания;
Улавливатель верхний. Он устанавливается на «принимающем» столбе. Роль уловителя — удерживать полотно ворот от раскачивания когда откатные ворота закрыты;
Улавливатель нижний. Практически то же самое, что и в предыдущем пункте, но с опорной площадкой, на которую закатывается опорный ролик когда откатные ворота полностью закрываются. Смысл в том, чтобы не только удержать откатные ворота от раскачивания, но и разгрузить ведущие ролики и направляющую, испытывающую сильные изгибающие нагрузки при полностью выдвинутых воротах;
Опорный ролик. Данный ролик является одновременно и демпфером и заглушкой для переднего края направляющей. При закрытии ворот он закатывается в «нижний улавливатель» (см. предыдущий пункт № 4), демпфирует удар полотна закрывающихся ворот, опирается своим роликом на опорную площадку «нижнего улавливателя», снимая изгибающие нагрузки с направляющей и всего полотна ворот;
Собственно сама направляющая (или «направляющий рельс»), благодаря которому откатные ворота и движутся вперед-назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже написали выше, направляющая заглушена с тыльной стороны элементом №1, с передней стороны элементом № 5.
Опорные ролики с регулировочными подставками — элементы, несущие на себе основную нагрузку и обеспечивающие перекатывание откатных ворот. По сути это самые силовые элементы конструкции, требующие закрепления на прочном основании в виде закладной, обычно монтируемой на железобетонный фундамент.

Выбор материала для откатных ворот

Чтобы изготовить качественные и красивые откатные ворота необходимы хорошие материалы.

Лучше всего покупать материалы комплектом в специализированных магазинах либо через интернет.

Итак, разберемся, что же должно быть в монтажном комплекте для откатных ворот:

1. Каретки роликовые – 2 шт. (для движения направляющей).
2. Уловитель для створки нижний и верхний – 2 шт. (для дополнительной прочности в запертом состоянии).
3. Планка с поддерживающими роликами – 1 шт. (удерживает верхнюю часть створки при движении).
4. Ролик накатной или концевой – 1 шт.
5. Заглушки на направляющую – 2шт. (для закрытия направляющей от лишнего мусора).
6. Направляющая.
7. Электродвигатель с наличием зубчатой рейки, проводки и системы автоматики.

Для изготовления каркаса откатных ворот лучше всего подойдет металлический профиль 50х50 или 60х40 для наружного каркаса и 20х40 для внутреннего.

Для обшивки каркаса подойдет любой подходящий для вас материал будь это дерево, профлист или что-то еще. При выборе следует исходить из дизайна ограждения.

Источник фото: www.svoivorota.ru

Ворота своими руками. Чертежи, фото и видео

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

При обустройстве ограждений вокруг дома или дачного участка обязательно возникает вопрос: как сделать ворота своими руками. Чертежи, фото и видео материалы, приведенные в этой статье, помогут разобраться с процессом установки таких конструкций, а также определиться с выбором способа открывания. После тщательного просчета всех тонкостей и нюансов можно подобрать оптимальную, подходящую конкретному участку конструкцию и заранее подготовить все необходимое.

Современные распашные ворота

Содержание

1 Распашные ворота
- 1.1 Распашные ворота своими руками (видео 1)
2 Монтаж распашных ворот
- 2.1 Установка опорных столбов: два способа
- 2.2 Распашные ворота своими руками (видео 2)
3 Раздвижные ворота
4 Как установить консольные ворота своими руками. Чертежи, фото и видео этапов работ
- 4. 1 Откатные ворота своими руками (видео)
- 4.2 Особенности сборки створки и подготовки фундамента
- 4.3 Необходимая фурнитура
5 Распашные ворота (видео)

Распашные ворота

Самым простым и довольно удобным считается вариант распашных ворот со встроенной калиткой. Подобную схему чаще всего используют при обустройстве ограждений для частного дома ввиду простоты конструкции и возможности установки своими руками.

Чертеж обустройства распашных ворот с калиткой

Согласно этой схеме створки и калитка устанавливаются на обычные петли, приваренные к опорным столбам. Их крепление может производиться двумя способами: с внутренней и внешней стороны опор. От варианта монтажа и разновидности петель зависит сторона открывания ворот. Чаще всего створки изготавливаются в виде металлических рам, выполненных из профильной трубы или металлического уголка. Обшивка может проводиться из разных отделочных материалов, сюда можно отнести:

древесину;
листы тонкого металла;
профнастил.

Схема создания кованых ворот своими руками

Неплохо смотрятся и кованые створки, но их создание лучше всего доверить мастеру ввиду сложности такого процесса. Без специальных навыков невозможно собрать такие ворота своими руками. Чертежи, фото и видео для облегчения самостоятельного монтажа других типов ворот можно найти ниже.

Распашные ворота своими руками (видео 1)

Монтаж распашных ворот

Если распашные ворота планируется выполнять из сравнительно легкого материала – профнастила, то в качестве опорных столбов прекрасно подойдут металлические трубы, имеющие диаметр 80-100 мм. Для такой задачи подойдет и профилированная квадратная труба.

Сами створки выполняются из труб с квадратным сечением, но меньшего размера. Рекомендуемые габариты 40х25х3000 мм. С помощью сварки изготавливают каркас створок в виде обычных рамок и затем усиливают поперечинами или диагоналями из того же материала. Обязательно нужно предусмотреть на створках места для засовов, замков и ограничителей открывания-закрывания.

Распашные ворота в частном доме

Начинают монтаж подобных конструкций с установки опорных столбов. Ниже описано, как выполнить монтаж опор для ворот своими руками. Чертежи, фото и видео помогут разобраться во всех тонкостях работ.

Статья по теме:

Устройство ворот для частного дома. Фото возможных вариантов. Виды ворот для частного дома. Фото вариантов установки. Обустройство распашных и раздвижных въездных групп. Автоматизация ворот.

Установка опорных столбов: два способа

Установка опор может производиться двумя методами: обычным забиванием или бетонированием. Чтобы качественно установить металлическую трубу в землю, необходимо заранее проделать отверстие и с помощью большой кувалды забить опору. Уровень забивания составляет примерно 120-130 см.

Такой способ считается самым простым, гарантирует быстроту выполнения и высокую надежность будущей конструкции. После установки опоры нужно закрепить к стойкам ограждения или, если требуется к дворовым постройкам. Далее привариваются навесы, на которые впоследствии подвешиваются собранные заранее створки.

Схематическое изображение опор и каркаса распашных ворот

В качестве другого способа установки опор можно использовать бетонирование. Его можно выполнить с армировкой или без обвязки металлической арматурой. Для этого подготавливают отверстия, диаметром примерно 25-30 см, а глубиной 150-200 см. Эти значения могут изменяться в зависимости от сечения опорного столба. На дно подготовленных ям засыпают так называемую подушку – слои песка и щебенки, которые потом утрамбовываются.

Распашные деревянные ворота

После этого столб устанавливается на подготовленную подушку, при необходимости устанавливается арматурная обвязка и вся конструкция заливается бетоном. Для этого можно использовать цемент марок М-200, 250. Пока раствор свежий, столб устанавливают по уровню и фиксируют дополнительными подпорками. Неплохо смотрятся опорные столбы, выполненные из кирпича. В этом случае места для крепления петель встраиваются прямо в кладку.

Распашные ворота своими руками (видео 2)

Раздвижные ворота

Из всех вариантов раздвижных ворот можно выделить три самых распространенных. Они бывают:

консольными;
откатными;
подвесными.

Наименьшей популярностью из этих разновидностей пользуются подвесные ворота. При их установке ограничивается высота проезда, так как сверху монтируется металлический профиль, на который подвешивается створка.

В регионах, где зимы холодные и снежные не стоит устанавливать откатной вариант ворот. Для их полноценного использования придется постоянно очищать их ото льда и снежных заносов, что не всегда удобно. В остальном подобные конструкции довольно хороши, они не требуют большой площади для полного открывания.

Конструкция откатных ворот

Совсем несложно изготовить откатные ворота своими руками. Чертежи, фото и видео материалы помогут разобраться с особенностями монтажа таких конструкций. Для откатных ворот нужно предусмотреть свободное пространство вдоль забора. Примерные размеры створки приведены на рисунке.

На поверхности земли оборудуется специальный рельс или профиль, по которому створка будет передвигаться с помощью специальных роликов. В верхней части также устанавливаются роликовые элементы и дополнительные скобы, которые будут придерживать полотно при передвижении.

Раздвижные ворота на роликах

Как установить консольные ворота своими руками.

Чертежи, фото и видео этапов работ

Консольные ворота считаются сложнее в устройстве, чем их собратья. Но именно специальное устройство гарантирует надежную работу даже в морозное время года. Основные преимущества ворот такого типа: отсутствие ограничения по высоте и возможность установки только одного опорного столба. Они не имеют контакта с наземным рельсом, поэтому их использование в любую погоду не доставляет особых проблем.

Откатные ворота своими руками (видео)

Особенности сборки створки и подготовки фундамента

Полотно ворот монтируется на заранее подготовленную раму, выполненную из металлической трубы, профиля или уголка. Снизу к раме приваривается направляющая балка, внутри которой устанавливаются роликовые каретки. Именно по ним основание перемещается в обе стороны, осуществляя открытие и закрытие конструкции.

3D-эскиз консольных ворот

Полезный совет! После сварки каркаса, полученные швы необходимо зачистить болгаркой, а также устранить со всей поверхности очаги коррозии.

Чтобы узнать необходимый размер таких ворот, нужно условно их разделить на две части: закрывающую проем и противовес. Длина противовеса (консольной части) должна составлять 35-50% от ширины необходимого проема. Под консольную часть требуется обустройство фундамента, чтобы выдерживать нагрузки, создаваемые воротами при движении.

Откатные ворота в частном доме

Полезный совет! Стандартный проем для удобства въезда через ворота должен составлять 4 метра. Соответственно длина консольной части будет около 2 метров.

Для этого необходимо подготовить швеллер №20, длиной равной консольной части ворот. Затем выкапывается котлован, примыкающий к опорному столбу. Его габариты должны быть немного больше размеров швеллера, а глубина ниже уровня промерзания почвы. Также необходимо создание как минимум двух арматурных каркасов для привязки швеллера к фундаменту.

Швеллер 200 мм укладывается вплотную к столбу. Швеллер 160 мм укладывается с отступом 50 мм от столба. Закладные в столбах монтируются заподлицо с кирпичной кладкой (отделкой)

После заливки готовому фундаменту требуется около месяца, чтобы окончательно выстояться, но уже через неделю он наберет максимальную прочность, после чего можно начинать монтаж створки.

Примеры конструкций различных видов откатных ворот

Необходимая фурнитура

Фурнитура для консольных ворот, представленная на строительном рынке, довольно разнообразна. При ее выборе нужно учитывать ширину проема и вес готовой створки. Стандартный набор включает в себя:

6 метровая направляющая балка;
две роликовые опоры;
концевые ролики;
ловители концевых роликов;
дополнительное устройство с 2 роликами;
заглушки для концов балки.

Распашные металлические ворота

Полезный совет! Чтобы работа механизмов не вызвала проблем, ролики необходимо крепить в одной плоскости.

В комплекте обычно находится инструкция по сборке, с ее помощью можно собрать всю конструкцию ворот своими руками. Чертежи, фото и видео, собранные в этой статье, помогут детально разобраться со всеми нюансами.

Распашные ворота (видео)

REMOO В ВАШЕЙ ПОЧТЕ

Закрыть

ОПРОСЫ

ЕЩЕ ОПРОСЫ

Какой забор вы бы выбрали для своего частного дома?

Кирпичный или каменный
Металлический или кованый
Деревянный
Сетка или евро-штакетник
Габион

Poll Options are limited because JavaScript is disabled in your browser.

ТЕСТЫ

ЕЩЕ ТЕСТЫ

Как хорошо вы разбираетесь в облицовочных строительных материалах? Тест

ПРОЙТИ ТЕСТ

Ворота своими руками + чертежи, фото и видео

Содержание

Преимущества распашных ворот
Конструкция распашных ворот
Ворота из профлиста
Установка распашных ворот
Способы установки столбов
Изготовление и установка створок
Раздвижные ворота
Установка консольных ворот
- Необходимая фурнитура
Подъемно- поворотные ворота
Итоги

Любой приусадебный участок огражден забором и воротами. Такие конструкции обеспечивают безопасность личного имущества. Выбор и возведение ворот можно осуществить самостоятельно. Перед работой понадобится создать чертежи, учесть основы установки столбов и правильно подобрать материал конструкции. В процессе установки лучше следовать советам опытных строителей. При установке ворот своими руками понадобятся чертежи, фото и видео готовых конструкций.

Преимущества распашных ворот

Вне зависимости от конструкции, владелец участка может выбирать метод открывания створок – наружу или внутрь. Монтаж распашных ворот осуществляется без особых сложностей. Если правильно выполнять все этапы постройки, конструкция будет служить долго и исправно. Классические распашные ворота обладают рядом преимуществ:

высокая функциональность;
компактность;
отсутствие ограничений по размеру;
возможность использования любых материалов;
удобство эксплуатации.

Также такие ворота отличаются простотой монтажа, они нетребовательны к обслуживанию, достаточно прочны и могут быть возведены в самых разных дизайнерских решениях. Также распашные конструкции отличаются продолжительным сроком службы. Если появится необходимость, на них можно установить систему автоматического управления.

К недостаткам таких ворот относят:

важность учета ветровой нагрузки, актуальной для данного региона;
необходимость освобождения достаточного пространства для открытия- закрытия ворот.

Простой учет этих факторов позволяет понять, что плюсов у распашных ворот гораздо больше, чем минусов.

Конструкция распашных ворот

Вне зависимости от размеров, отделки, направления открытия и материалов исполнения распашные ворота включают:

Опорные стойки. Столбы должны соответствовать типу ворот.
Рама. Она выполняется из металла или дерева. Главное требование к раме – большая жесткость.
Обшивочный материал. Большой популярностью пользуется металлопрофиль.
Петли. Их выбирают в соответствии с массой ворот и их конструктивными особенностями.
Замки и запоры. Они представляют собой устройства, которые предотвращают попадание злоумышленников на территорию участка. Также такие механизмы имеют разнообразное исполнение.

Каждая деталь распашных ворот выполняет важную функцию. Правильная установка каждой из них является залогом долгой службы ворот. При постройке ворот своими руками необходимы чертежи, схемы, эскизы конструкций.

Ворота из профлиста

Наибольшей популярностью среди частных застройщиков пользуются распашные ворота. Створки могут открываться как в одну, так и в обе стороны. В качестве материала, который крепится к каркасу, используют профнастил. Также в полотне ворот можно сделать калитку.

Популярность распашных ворот достигается за счет продолжительного срока службы таких изделий. Металлические конструкции не требуют ремонта в сравнении с деревянными. Нередко ворота из профнастила дополняют системами автоматики. Кроме того, профилированный лист имеет ряд преимуществ:

дешевизна используемых материалов;
простой процесс изготовления;
достаточно большой срок эксплуатации;
внешняя привлекательность;
отличные характеристики.

Недостатком ворот из профлиста является подверженность воздействиям ветровых нагрузок. Такие створки необходимо устанавливать на усиленные петли. Также стоит заранее позаботиться о правильной установке столбов. К недостаткам таких конструкций относится необходимость освобождения пространства для открывания.

Однако достоинства ворот из металлопрофиля существенно превосходят их недостатки. Тем более многие проблемы не так критичны, чтобы обращать на них внимание.

Установка распашных ворот

Если распашные ворота планируется изготавливать из профлиста, понадобится установить достаточно крепкие столбы. Для опор лучше выбрать трубы диаметром от 80 мм. Также отлично справится с нагрузками и квадратная труба.

Створки сваривают из труб квадратного сечения. Лучше выбирать изделия с габаритами 10х25х3000 мм. Для их соединения потребуется использовать сварку. Каркас необходимо усилить диагональными натяжителями. Также обязательно предусматривается место для запора, замка и ограничителей.

Начинаются работы с монтажа опор. Этот этап требует определенной подготовки. Также важно пользоваться готовыми чертежами вороти фото. Из видео, на которых поэтапно выполняется монтаж распашных ворот, также можно получить немало информации. Полезная информация по теме находится в этом материале:

Способы установки столбов

Опорные столбы могут быть просто забыты в землю или забетонированы. Во втором случае опоры окажутся намного прочнее и надежнее. Также не стоит забывать о необходимости правильной установки петель. При забивании необходимо погрузить опоры в грунт на 130 см.

Использование такого метода установки столбов для ворот позволяет сэкономить время. Практически сразу после забивания опор можно крепить петли и вешать створки.

Другим способом является бетонирование. Его лучше совмещать с армированием опоры. Глубина ям составляет 150- 200 см. Диаметр каждого котлована зависит от сечения закапываемой трубы. Сначала подготавливается подушка (из песка и щебня, а затем заливается бетон).

Важно! Перед бетонированием в яму стоит поместить гидроизоляционный «стакан» из рубероида. Благодаря этому бетонное молочко не уйдет в землю, что сделает раствор более прочным. Бетон периодически надо утрамбовывать, выгоняя лишний воздух.

Изготовление и установка створок

После установки столбов понадобится выполнить створки. Этому процессу следует уделить особенно много времени. Работа выполняется поэтапно:

Сначала на ровную поверхность необходимо выложить профильную трубу или уголки, и сварить форму по чертежу.
Чтобы прочность конструкции была высокой, важно укрепить створки диагоналями.
Когда каркас будет готов, можно начинать его обшивку профилированным листом. Материал должен быть толщиной 2 мм. Слишком толстый металл выбирать не следует – тогда придется думать об усилении стоек.
После этого устанавливают петли. Сначала их одной половинкой приваривают к раме ворот, а затем второй – к столбу.
Когда все работы выполнены, необходимо позаботиться о безопасности – на ворота устанавливают замок и запор.

Такой же принцип лежит в основе монтажа калитки. Покраску створок можно выполнять как на весу, так и на земле – еще до монтажа на опоры. Разница в том, что на уже установленных воротах в процессе нанесения краски могут появиться потеки. По этой причине нужно отнестись к работам с особой внимательностью.

Раздвижные ворота

Раздвижные ворота отличаются особой функциональностью. Они не занимают много места, бесшумны, открываются достаточно быстро. Существует несколько типов раздвижных ворот:

откатные;
подвесные;
консольные.

Меньше всего востребованы ворота подвесного типа. Это объясняется появлением ограничений проезда, сложностью установки, множеством требований таких конструкций.

Если в регионе регулярно наблюдаются сильные заморозки, устанавливать откатные ворота на своем участке не стоит. Направляющие будут покрываться наледью, что снизит функциональность конструкции. Такие ворота будут требовать постоянного ухода. В остальном они достаточно хороши.

Соорудить откатные ворота своими руками может каждый. Для этого надо иметь чертежи и определиться с размерами створки. Также могут помочь различные видео и фото готовых конструкций. Основным условием монтажа откатных ворот является необходимость освобождения пространства вдоль забора.

На поверхности грунта устанавливают специальный профиль. Створка будет двигаться именно по нему. Сверху ворот также устанавливают специальные ролики. Чтобы ворота останавливались в нужном месте, проводят монтаж специальных фиксирующих элементов. Полезная информация находится в этом видео:

Установка консольных ворот

Консольные ворота считаются одними из самых сложных. Преимущество таких конструкций заключается в отсутствии необходимости оборудовать наземный рельс. Ворота не касаются поверхности грунта во время движения. Также при установке консольных ворот нет ограничений по высоте. Кроме того, необходимо устанавливать только 1 опорный столб. Используются такие конструкции в любое время и при любой погоде.

Створка выполняется достаточно просто. Она состоит из рамы и обшивки. К нижней части створки приваривают направляющую, внутрь которой помещаются роликовые каретки. По ним ворота могут перемещаться в обе стороны.

Совет! Как только каркас будет сварен, необходимо зачистить сварочные швы. Кроме того, со всех поверхностей следует убрать следы коррозии.

Створка консольных ворот условно делится на две части – ту, что закрывает проем, и ту, которая служит противовесом. Вторая часть должна иметь длину, равную 35- 50% длины первой. Под консольной частью оборудуется специальный фундамент, способный выдерживать значительные нагрузки во время эксплуатации ворот.

Для оборудования фундамента понадобится подготовить швеллер, который будет равен длине консольной части створки. Также стоит выкопать котлован, в который будет залит бетонный раствор. Длина ямы должна на несколько десятков сантиметров превышать длину швеллера. Фундамент заливается на глубину ниже уровня промерзания грунта. Кроме того, чтобы надежно закрепить швеллер в фундаменте, понадобится выполнить специальный арматурный каркас.

После того как заливка фундамента будет завершена, можно устанавливать створку. Такая работа также имеет свои нюансы и требует особого подхода.

Необходимая фурнитура

Необходимые для установки консольных ворот элементы представлены в строительных магазинах в большом разнообразии. Чтобы правильно выбрать фурнитуру, понадобится определиться с массой створки и ее габаритами. Также важно знать ширину проема.

Стандартный комплект элементов для установки раздвижных консольных ворот включает:

направляющую балку;
заглушки, которыми оборудуется балка;
концевые ролики;
дополнительное устройство, оснащенное 2 роликами;
роликовые опоры;
ловители роликов.

Такой набор является необходимым при установке консольных ворот. В процессе выбора важно узнать мнение специалиста.

Подъемно- поворотные ворота

Подобные конструкции отлично подходят для стандартного гаража. Применять их в качестве ворот на участке не рекомендуется – они имеют ограничение по высоте. Принцип работы конструкций достаточно прост – полотно сдвигается вверх, принимая горизонтальное положение. Такие ворота быстро открываются и закрываются, отличаются относительной простотой монтажа.

Когда происходит открывание створки подъемно- поворотных ворот, она начинается немного выступать наружу. Это стоит учитывать, подгоняя машину к гаражу. Если не рассчитать расстояние, ворота могут задеть автомобиль.

Такие ворота стали популярны отчасти благодаря своей компактности. В сложенном состоянии они практически не занимают места. Также они отличаются доступностью. Выполняется обшивка рамы из дерева, металлических листов или композита. Если сравнивать такие конструкции с распашными, они явно имеют больше преимуществ для установки в гараже.

Для изготовления подъемно- поворотных ворот понадобится начертить схему. Особенности монтажа конструкций:

При подготовке к установке подъемно- поворотной конструкции понадобится выполнить 2 рамы – для створки и ту, по которой ворота будут перемещаться.
Внутри гаража рама окажется г-образной формы.
Полотно оборудуется створками сверху и снизу.
Также к раме монтируют рычаги, поднимающие полотно в процессе открывания.
Обязательно предусмотреть амортизаторы, которые будут смягчать удар полотно во время закрытия.

Опорную раму крепят к проему при помощи анкеров. Установку автоматики следует проводить только после всех процедур по монтажу ворот. Работу лучше доверить специалистам, которые помогут провести электропитание.

Установка ворот подъемно- поворотного типа не займет много времени, если хорошо подготовиться к работе. Также процесс ускорится, если пригласить опытного мастера. Кроме того, необходимо пользоваться чертежами конструкции заранее рассчитать размеры створки и направляющей рамы. Как устанавливаются такие ворота, можно узнать из видео:

Итоги

Устанавливать ворота любого типа лучше согласно чертежам. Распашные конструкции чаще используются в индивидуальном строительстве, раздвижные – как для закрытия въездов на частные территории, так и при ограждении промышленных объектов. Подъемно- поворотные конструкции идеально подходят для оборудования въезда в гараж.

Каждый тип ворот обладает определенными преимуществами. Также у них имеются и определенные недостатки. Самый простой и доступный вариант – распашные ворота с двумя створками. В процессе монтажа таких конструкций особое внимание следует уделить установке опорных столбов.

Как установить забор из сетки рабицы своими руками
Гаражные секционные подъемные ворота
Чем покрасить деревянный забор своими руками
Забор из профнастила своими руками

КАК | Установка автоматических откатных ворот — Pearson + Projects

Время: 5-6 часов на установку откатных ворот. 2-3 часа для установки двигателя и зубчатой рейки. Время подготовки площадки для столбов забора или бетонной поверхности дополнительно | Необходимые инструменты: Ворота и аксессуары от Get-A-Gate, электродрель (подходит для бетона), шурупы по бетону, шурупы с квадратной головкой для кронштейнов к деревянным столбам, крепления, шурупы по бетону и металлу, угловая шлифовальная машина для резки направляющей и стойки ворот.

Самостоятельная установка ворот — это экономичный способ получить желаемый вход, обеспечивая приватность и безопасность. Я заказал свои ворота у GetaGate, у которой есть ряд стандартных и индивидуальных алюминиевых ворот и ограждений высшего качества. Лучше всего то, что это были самые доступные ворота, которые я смог найти. Они позволяют домовладельцам и разнорабочим на выходных легко выполнять этот проект — с правильными продуктами и аксессуарами.

Шаг 1: Планирование и выбор ворот

Каждая дорога уникальна, поэтому найдите время, чтобы спланировать тип и размер ворот для вашего участка. Убедитесь, что имеется достаточно места для достижения желаемого размера проема и достаточного стока гусеницы при открытии ворот.

При автоматизации ворот ворота должны быть на 300 мм длиннее ширины проема, чтобы двигатель мог работать. Если у вас нет места для раздвижных ворот, подумайте об использовании распашных ворот.

Этап 2: Подготовка

Бетонная поверхность: важно, чтобы у вас была подходящая поверхность, по которой ваши раздвижные ворота могли бы катиться. Поверхность должна быть прямой и однородной как по ширине проема, так и по стоку при открывании ворот. Необязательно быть ровным, если уклон одинаков по всей длине дорожки.

Столбы: если у вас нет существующих столбов или вам требуется дополнительный столб для пешеходных ворот, убедитесь, что вы установили все столбы в соответствии с линией забора, и выкопайте глубокий фундамент (чем глубже, тем лучше, чем шире). Плохо установленные стойки ворот являются причиной большинства проблем с воротами.

Используя лицевую сторону стоек от существующего ограждения, продолжайте прямую линию по ширине проема, чтобы выровнять положение улавливающей стойки. Убедитесь, что столб имеет квадратную форму, закрепите его и забетонируйте на месте.

Шаг 3: Направляющая для ворот

Центр направляющей будет примерно в 80-100 мм от лицевой стороны стоек. Вытащив все отрезки гусеницы, положите их на землю, прежде чем закреплять их. Используя леску или линейку, убедитесь, что они выстроены по прямой линии по всей длине. Если есть какие-либо несоответствия с вашей бетонной поверхностью, упакуйте под гусеницу, чтобы обеспечить надлежащую поддержку.

Чтобы зафиксировать направляющую, предварительно просверлите отверстия в бетоне и используйте шурупы. Начните с нескольких винтов на каждой длине гусеницы, чтобы зафиксировать положение и проверить правильность вращения ворот, прежде чем закручивать все винты.

Шаг 4: Ворота

Положите ворота на землю на что-нибудь мягкое. Измерьте места для крепления ваших 2 колес, обычно на расстоянии 25% от конца ваших ворот. Предварительно просверлив отверстия, прикрепите колеса к воротам с помощью металлических шурупов.

Я использовал стандартное трапециевидное колесо. Для более низкого профиля можно использовать полуутопленное колесо, чтобы приблизить ворота к земле.

Шаг 4: Направляющий кронштейн

После того, как колесная колея установлена, можно установить направляющий кронштейн над воротами. Этот кронштейн, расположенный на стойке за двигателем, предотвращает падение ворот и направляет их влево и вправо.

Он будет охватывать верхнюю часть ворот, в этом кронштейне предусмотрена некоторая регулировка в зависимости от того, насколько далеко ваши ворота от забора. – надежно зафиксируйте кронштейн на стойке.

Этап 5: Улавливатель ворот и стопор

Улавливатель ворот направляет ворота в закрытое положение и предотвращает отрыв ворот от направляющих. Исправлена ошибка, из-за которой получатель получал ворота, когда они закрыты.

На противоположном конце, когда ворота полностью открыты, установите стопор ворот. Его можно установить на землю или на столб забора. Это важно с точки зрения безопасности, чтобы ворота не соскальзывали с колесной колеи или направляющего кронштейна.

Ворота теперь будут свободно катиться вперед и назад по направляющей, оставаться прямо на направляющем кронштейне и иметь установленное открытое и закрытое положение с улавливателем ворот и стопором.

Шаг 6: Автоматизация ваших ворот

Если вы решите автоматизировать свои ворота, что я настоятельно рекомендую, есть несколько дополнительных шагов.

Сначала вам нужно выбрать между питанием от сети или солнечной энергией. Если вы используете питание от сети, вам понадобится источник питания, доступный для вашего двигателя. Там, где это слишком сложно или дорого, лучшим вариантом может быть солнечная энергия.
Блок двигателя должен быть расположен на земле под направляющим кронштейном. Фиксируется и устанавливается на ровную бетонную поверхность.
Зубчатая рейка должна быть закреплена на воротах на высоте, на которой она находится на редукторе двигателя. Прежде чем крепить стойку к воротам, убедитесь, что она катится плавно и на нужной высоте. Закрепите стойку на каждом конце, а затем продолжите с последующими длинами. Убедитесь, что стойка плавно перемещается по двигателю, отрегулируйте высоту по мере необходимости, а затем закрепите все винты.
Возможно, вам придется отрезать последнюю часть стойки, чтобы она соответствовала размеру ваших ворот.
Завершающий этап подключения и оживления мотора я договорился с электриком.

Шаг 7: Достаньте пульт и откройте, закройте, откройте, закройте….. 😉

Стоимость

Get-A-Gate, 4,450 Wide Sliding Gate (1,700H Half Closed), арматура, 9м гусеница — 1 954 долл. США

Устройство открывания раздвижных ворот Get-A-Gate с двумя пультами дистанционного управления и 4-метровой направляющей — 49 долл. США9

Электрик для обеспечения электропитания и оживления Pro-Spec Electrical — 350 долларов США

Широкие пешеходные ворота Get-A-Gate 850 (1700H, полузакрытые), петли и защелка — 450 долларов США

Закажите собственные ворота в Get-A-Gate и получите скидку 10% на покупку, упомянув этот блог или Алису и Калеба.

16 простых в установке ворот своими руками

Автор: Рита Пайк | 4 марта 2021 г.

Когда вам нужно защитить свой дом, простые – или, возможно, сложные – подъездные ворота, сделанные своими руками, могут стать прекрасным способом получить именно тот внешний вид, ощущения и ощущение безопасности, которые вам нужны.

Мы нашли несколько действительно фантастических идей, как сделать это, используя материалы, начиная от труб из ПВХ и заканчивая металлическими конструкциями или деревянными воротами, каждый на разном уровне мастерства.

Внимательно изучите и решите — просто убедитесь, что вы можете получить материалы и безопасно использовать инструменты для их изготовления.

Ворота из кедровых досок

Youtube

Использование кедровых шпунтовых и пазовых досок для создания этих совершенно великолепных деревянных ворот для подъездной дорожки. Видео проведет вас через процесс, давая советы и рекомендации по созданию этих ворот, которые прослужат десятилетиями благодаря великолепной конструкции и массивной кедровой древесине.

Через Ютуб

Щелевой затвор

Youtube

Когда вы строите въездные ворота, вам может понадобиться простой выбор, такой как эти ворота с прорезями. Вы можете легко видеть, чтобы проверить вещи, сохраняя при этом домашних животных и детей в безопасности. Изогнутая верхняя часть и деревянная планка посередине добавляют дополнительные привлекательные штрихи для внешнего вида вашей собственности, что делает это действительно хорошим вариантом для простого строительного проекта.

Через Ютуб

Деревянные ворота двойной ширины

Youtube

Эти самодельные ворота лучше всего подходят для больших подъездных путей, которым нужны очень большие ворота. Видео на Youtube показывает, как вы планируете построить эти забавные, привлекательные ворота, через которые вы можете легко следить за вещами по обе стороны границы участка.

Через Ютуб

Деревянные ворота для вторичной переработки поддонов

Зеленый рычаг

Ищете дешевые идеи для ворот? Тогда не ищите ничего, кроме поддона! Эти удобные детали, которые можно купить на Craigslist, в хозяйственных магазинах, продуктовых магазинах и во многих других местах, отлично подходят для такого рода строительства.

Кроме того, использование поддонов помогает немного спасти планету, а не покупать новую древесину в магазине. И, конечно же, вы экономите деньги.

Через зеленый рычаг

Простые деревянные раздвижные ворота

Build Eazy

Эти раздвижные ворота своими руками — простой проект для любого, у кого есть хотя бы небольшой опыт работы с деревом. Красивые ворота — это прочная «стена» от внешнего мира, которая может помочь удержать ваших домашних животных и детей внутри, а также обеспечить некоторую конфиденциальность.

Инструкции доступны при нажатии на различные разделы в содержании статьи. Не забудьте проверить каждый для всех планов.

Через сборку Eazy

Декоративные металлические ворота своими руками

Youtube

Эти большие, привлекательные, декоративные, но функциональные металлические ворота были первым проектом строителя. Великолепные детали выглядят купленными в дорогом магазине, но они не так уж сложны, если вы готовы пойти на несколько простых рисков и освоить новый навык.

Ознакомьтесь с идеями и планами на канале Youtube.

Через Ютуб

Ворота из деревянных панелей в деревенском стиле

Проект номер девять

Эти высокие, крепкие, массивные деревенские ворота абсолютно красивы, но в то же время просты. За дизайном довольно легко следовать, и в результате получились прочные ворота, которые не позволят остальному миру проникнуть внутрь, пока вы наслаждаетесь уединением и безопасностью своего собственного заднего двора.

Через проект номер девять

Простые деревянные откатные ворота на поддонах

Instructables

Еще один план дешевых деревянных подъездных ворот — это вариант Instructables для рулонных ворот из поддонов. Для тех, у кого подъездные пути необычного размера, этот дизайн особенно хорош, поскольку строитель говорит о своих неудобных размерах и использовании поддонов разных размеров, чтобы все это работало.

Наряду с поддонами вам понадобятся винты, ленточные петли, болты с квадратным подголовком, нагруженные ролики для ворот, болты для ворот и столярный клей.

Через инструкции

Великолепные деревянные ворота

Instructables

Эта великолепная конструкция сделана из твердой древесины. Первоначальный строитель создал для вас подробные планы и чертежи.

Наряду с твердой древесиной вам понадобятся торцовочная пила, ударный инструмент, клеевые зажимы, шурупы из нержавеющей стали, болты для дерева, аэрозольный баллончик для удаления ржавчины, черная краска, клей для наружных работ, ленточная шлифовальная машина и роторная шлифовальная машина. Просто следуйте инструкциям, и скоро у вас будут эти великолепные ворота.

Через инструкции

Простые садовые ворота

Инструкции

Если вам просто нужна простая конструкция, эти садовые ворота в винтажном стиле — отличный вариант. Вам понадобится дерево (первоначальный строитель использовал настил), гвозди, петли, защелка и болты. Стоимость составляет менее 100 долларов, что делает его не только простой сборкой, но и дешевой.

Через инструкции

Прочные дворовые ворота

Instructables

Этот вариант учебных ворот представляет собой довольно скромную сборку, которая, хотя и не элегантна, добьется цели. Это дает вид и ощущение крепких, несколько грозных ворот. Вы будете использовать много подручных материалов для его создания, что также делает его отличным для окружающей среды.

Через инструкции

Декоративные ворота из ПВХ

Instructables

Для тех, кто ищет вариант ограждения/ворот для уединения, который не обязательно должен быть очень прочным, вы можете построить эти простые ворота из ПВХ. Это красиво и прослужит много лет, даже если они не выдержат таких же ударов, как ворота из кованого железа.

Чтобы построить его, вам также не нужно много причудливых материалов — в основном ПВХ и некоторые основные инструменты, петли и винты из ПВХ.

Через инструкции

Консольные ворота

Instructables

Эти ворота не подойдут большинству людей, но если вы ищете вариант для большого пространства или для большого транспортного средства, такого как жилой дом или грузовик, которому требуется широкое открытие ворот, то это определенно один из них. рассматривать. Ворота открываются как минимум на 25 футов, что означает, что автомобили с длинными рамами скользят прямо внутрь.

Следуйте инструкциям и прочитайте советы, чтобы узнать больше об этом предприятии, прежде чем вы решите, что готовы его построить.

Через инструкции

Ворота с DTMF-управлением

Instructables

Этот строитель хотел управлять воротами с помощью простого, обычного DTMF вместо приложений Android и IOS, которые используют многие другие. Для проекта требуется модуль MT8870 и расширитель портов PCF8574.

Следуйте инструкциям, чтобы узнать, как построить такие ворота, которые используют стационарную связь для перемещения ворот.

Через инструкции

Ворота из стали и дерева

Instructables

Этот план подъездных ворот — еще один потрясающий проект, который вам понравится для любого пространства, в котором вам нужны декоративные, но очень функциональные ворота. Следуйте инструкциям, чтобы увидеть, как эти строители создавали эти великолепные ворота от начала до конца.

Через инструкции

Бестраншейные автоматические ворота фермы

Instructables

Последний вариант, который у нас есть, — это простые, не требующие копания автоматические ворота в стиле фермы. Вы начнете с комплекта от местного поставщика, а затем установите его, выполнив основные действия, указанные на плакате. Ворота работают для любого пространства, в котором вы хотите пропустить копание для нужд автоматизации.

Через инструкции

Выберите ворота

Лучшее во всех этих идеях то, что вы можете использовать свое воображение, чтобы превратить их в идеальные ворота для вашей ситуации. Каждое из этих руководств по сборке ворот поможет вам собрать материалы, построить и установить ворота по вашему выбору.

Просто не забудьте заранее собрать припасы, внимательно прочитайте руководства (или просмотрите видео) несколько раз, чтобы убедиться, что у вас все готово, прежде чем начать.

Подписывайтесь на нашу новостную рассылку Получайте советы и идеи для творчества прямо на свой почтовый ящик.

404 – СТРАНИЦА НЕ НАЙДЕНА

Почему я вижу эту страницу?

404 означает, что файл не найден. Если вы уже загрузили файл, имя может быть написано с ошибкой или файл находится в другой папке.

Другие возможные причины

Вы можете получить ошибку 404 для изображений, поскольку у вас включена защита от горячих ссылок, а домен отсутствует в списке авторизованных доменов.

Если вы перейдете по временному URL-адресу (http://ip/~username/) и получите эту ошибку, возможно, проблема связана с набором правил, хранящимся в файле .htaccess. Вы можете попробовать переименовать этот файл в .htaccess-backup и обновить сайт, чтобы посмотреть, решит ли это проблему.

Также возможно, что вы непреднамеренно удалили корневой каталог документов или вам может потребоваться повторное создание вашей учетной записи. В любом случае, пожалуйста, немедленно свяжитесь с вашим веб-хостингом.

Вы используете WordPress? См. Раздел об ошибках 404 после перехода по ссылке в WordPress.

Как найти правильное написание и папку

Отсутствующие или поврежденные файлы

Когда вы получаете ошибку 404, обязательно проверьте URL-адрес, который вы пытаетесь использовать в своем браузере. Это сообщает серверу, какой ресурс он должен использовать попытка запроса.

http://example.com/example/Example/help.html

В этом примере файл должен находиться в public_html/example/Example/

Обратите внимание, что в этом примере важен CaSe . На платформах с учетом регистра e xample и E xample не совпадают.

Для дополнительных доменов файл должен находиться в папке public_html/addondomain.com/example/Example/, а имена чувствительны к регистру.

Неработающее изображение

Если на вашем сайте отсутствует изображение, вы можете увидеть на своей странице поле с красным размером X , где отсутствует изображение. Щелкните правой кнопкой мыши на X и выберите «Свойства». Свойства сообщат вам путь и имя файла, который не может быть найден.

Это зависит от браузера, если вы не видите на своей странице поле с красным X , попробуйте щелкнуть правой кнопкой мыши на странице, затем выберите «Просмотр информации о странице» и перейдите на вкладку «Мультимедиа».

http://example.com/cgi-sys/images/banner.PNG

В этом примере файл изображения должен находиться в папке public_html/cgi-sys/images/ пример. На платформах, которые обеспечивают чувствительность к регистру PNG и png — это разные местоположения.

Ошибки 404 после перехода по ссылкам WordPress

При работе с WordPress ошибки 404 Page Not Found часто могут возникать при активации новой темы или изменении правил перезаписи в файле .htaccess.

Когда вы сталкиваетесь с ошибкой 404 в WordPress, у вас есть два варианта ее исправления.

Вариант 1. Исправьте постоянные ссылки

Войдите в WordPress.
В меню навигации слева в WordPress нажмите Настройки > Постоянные ссылки (Обратите внимание на текущую настройку. Если вы используете пользовательскую структуру, скопируйте или сохраните ее где-нибудь.)
Выберите По умолчанию .
Нажмите Сохранить настройки .
Верните настройки к предыдущей конфигурации (до того, как вы выбрали «По умолчанию»). Верните пользовательскую структуру, если она у вас была.
Нажмите Сохранить настройки .

Это приведет к сбросу постоянных ссылок и устранению проблемы во многих случаях. Если это не сработает, вам может потребоваться отредактировать файл .htaccess напрямую.

Вариант 2. Измените файл .htaccess

Добавьте следующий фрагмент кода в начало файла .htaccess:

# НАЧАЛО WordPress

RewriteEngine On
RewriteBase / 9index.php$ – [L]
RewriteCond %{REQUEST_FILENAME} !-f
RewriteCond %{REQUEST_FILENAME} !-d
RewriteRule . /index.php [L]

# Конец WordPress

Если ваш блог показывает неправильное доменное имя в ссылках, перенаправляет на другой сайт или отсутствуют изображения и стиль, все это обычно связано с одной и той же проблемой: в вашем блоге WordPress настроено неправильное доменное имя.

Как изменить файл .

htaccess

Файл .htaccess содержит директивы (инструкции), которые сообщают серверу, как вести себя в определенных сценариях, и напрямую влияют на работу вашего веб-сайта.

Перенаправление и перезапись URL-адресов — это две очень распространенные директивы, которые можно найти в файле .htaccess, и многие скрипты, такие как WordPress, Drupal, Joomla и Magento, добавляют директивы в .htaccess, чтобы эти скрипты могли работать.

Возможно, вам потребуется отредактировать файл .htaccess в какой-то момент по разным причинам. статьи и ресурсы для этой информации.)

Существует множество способов редактирования файла .htaccess

Отредактируйте файл на своем компьютере и загрузите его на сервер через FTP
Использовать режим редактирования программы FTP
Использовать SSH и текстовый редактор
Используйте файловый менеджер в cPanel

Самый простой способ отредактировать файл .htaccess для большинства людей — через диспетчер файлов в cPanel.

Как редактировать файлы .htaccess в файловом менеджере cPanel

Прежде чем что-либо делать, рекомендуется сделать резервную копию вашего веб-сайта, чтобы вы могли вернуться к предыдущей версии, если что-то пойдет не так.

Откройте файловый менеджер

Войдите в cPanel.
В разделе «Файлы» щелкните значок File Manager .
Установите флажок для Корень документа для и выберите доменное имя, к которому вы хотите получить доступ, из раскрывающегося меню.
Убедитесь, что установлен флажок Показать скрытые файлы (dotfiles) “.
Нажмите Перейти . Файловый менеджер откроется в новой вкладке или окне.
Найдите файл .htaccess в списке файлов. Возможно, вам придется прокрутить, чтобы найти его.

Чтобы отредактировать файл .htaccess

Щелкните правой кнопкой мыши файл .htaccess и выберите Code Edit в меню. Кроме того, вы можете щелкнуть значок файла .htaccess, а затем Редактор кода Значок вверху страницы.
Может появиться диалоговое окно с вопросом о кодировании. Просто нажмите Изменить , чтобы продолжить. Редактор откроется в новом окне.
При необходимости отредактируйте файл.
Когда закончите, нажмите Сохранить изменения в правом верхнем углу. Изменения будут сохранены.
Протестируйте свой веб-сайт, чтобы убедиться, что ваши изменения были успешно сохранены. Если нет, исправьте ошибку или вернитесь к предыдущей версии, пока ваш сайт снова не заработает.
После завершения нажмите Закрыть , чтобы закрыть окно диспетчера файлов.

Ворота своими руками | Подъездные ворота

Дом мастеров ворот
Ворота
- Индивидуальные ворота Сопутствующая информация
- Создайте свои ворота
  здесь Фотографии клиентов
  Галерея ворот
- Почему алюминий?
- Готовые ворота
- Алюминиевые ворота
- Художественные ворота
- Кедровые ворота
- Лесные ворота
- Запасные ворота
- Качели-универсал
- Ворота готовы к отправке
- Рамы ворот
- 3 направляющих
- Звено цепи
- Дерево или винил
Устройство открывания ворот
- Механизм открывания ворот
- Одиночные качели
- Двойные качели
- Открыватели слайдов
- Один слайд
- Двойная направляющая
- Специальные устройства открывания ворот
- Распашные ворота
- Откатные ворота
- Узнать больше>
Принадлежности для открывателя
- Принадлежности Другое
- Датчики Разное
- Приемники
- Выходные жезлы
- Солнечная
- Безопасность
- Клавиатуры
- Замки
- Безопасность
- Освещение
- Защита от перенапряжения
- Другая безопасность
Домофоны и видеокоммутаторы
- Системы
- Проводной
- Беспроводной
- Телефон
- Видео
- станций
- Мастер
- Ворота
- Аксессуары
- Домофон
- Аксессуары
Центр аксессуаров
- Стойки ворот
- Петли
- Стойки для клавиатуры
- Ручные замки и фурнитура
- Проводка
- Копья и колпачки
- Дизайнерские украшения
Центр DIY
- Часто задаваемые вопросы
- Гарантия
- Руководства по продуктам
- Солнечная информация
- Отзывы
- Фотографии установки клиента
- Карта сайта
Бесплатные планы ворот
Запчасти

Главный офис
9:00-17:00 EST M-Sat
(347)817-4656
1-800-537-4283
Отслеживание заказов, возвраты,
Счет. Дополнительные вопросы

Техническая поддержка и
Поддержка при установке
9:00-21:00 по восточному стандартному времени
7 дней в неделю
1-800-537-4283

Ворота
Производственный отдел
9:00–17:00 по восточному поясному времени с понедельника по пятницу.
347-859-8650

Электронная почта
[email protected]

9:00–21:00 по восточноевропейскому времени, 7 дней в неделю 90 349 с максимальным временем отклика 4 часа,
ответ в нерабочее время на следующий день

Канал YouTube

Поддержка и
Информационные видео

Добро пожаловать в DIY-центр GateCrafters. com

Наша команда экспертов специализируется на объединении необходимых ресурсов для правильной реализации вашего проекта «Сделай сам». Мы предлагаем техническую поддержку с 9:00 до 21:00 по восточному стандартному времени, видеоролики поддержки и эксклюзивные дополнения, сделанные своими руками, такие как подъездные ворота и автоматические продукты для упрощения установки.

Сделай сам ссылки

Видеоролики «Сделай сам»
Часто задаваемые вопросы
Солнечная информация
Официальный блог
Гарантия
Отзывы
Руководства по продуктам
Карта сайта
Фотографии установки клиента

Установки заказчика

Trustpilot

GateCrafters. com, ведущий источник полузаказных ворот и открывателей ворот!

Сделай сам ворота для питомцев!

Ворота для собак — незаменимая вещь в доме для четырехфутовых семей.

Ворота для собак доступны в различных стилях: от пластиковых, устанавливаемых под давлением, до металлических.

Но некоторые владельцы выбирают путь «сделай сам» и делают ворота для собак дома.

Строительство собачьей калитки — это увлекательный и (относительно) простой способ сэкономить деньги, сделав что-то, что будет сочетаться с планировкой и стилем вашего дома. Тем не менее, это не лучший вариант для каждой собачьей семьи.

В конце концов, строительство — это тяжелая работа, и не все конструкции собачьих ворот, сделанные своими руками, подходят для любой ситуации. Выбор того, который хорошо работает с вами и вашим псом, является обязательным условием успеха.

Читайте дальше, чтобы увидеть 12 наших любимых конструкций собачьих ворот своими руками и узнать больше о том, почему собачьи ворота важны. Мы также дадим несколько быстрых советов по безопасности и использованию собачьей калитки.

12 самодельных конструкций собачьих ворот

Теперь, когда вы знаете все веские причины добавить собачьи ворота в свой набор инструментов для ухода за собаками, ознакомьтесь с 12 потрясающими самодельными собачьими воротами!

1. Раздвижные ворота для собак своими руками

Эти раздвижные ворота для собак своими руками от ютубера Matt Mecham представляют собой высококачественную сборку с удобным дизайном. В качестве настенных ворот они являются отличным выбором для областей, которые вы хотите ограничить в долгосрочной перспективе и его высота хорошо работает даже для большого леса .

Несмотря на то, что это впечатляющие собачьи ворота, для их постройки требуются некоторые столярные навыки . Решетчатая форма идеальна для альпинистов , но расстояние между ними позволяет маленьким собакам легко проскользнуть . Древесный материал также может быть заманчивым для любителей жевать.

Уровень мастерства: Эксперт

Необходимые материалы:

Восемь деревянных деталей размером 1” x 4’
Одна деревянная деталь 3 x 2 фута
Одна деревянная деталь 1,5 x 2 фута
Одна деревянная деталь 2 дюйма x 2 фута
Два комплекта петель
Защелка ворот
Отделка для дерева

Необходимы инструменты:

Столовая пила
Измерение ленты
Маркируя карандаш
Спинка или наждачная бумага
Drill

. Просто познаком.

2.

Сверхширокая решетка для домашних животных, сделанная своими руками

Сверхширокая и очень высокая, эта решетка для собак от Jennifer Maker идеально подходит для удержания длинноногих собачек в страхе . Хотя стандартная отдельностоящая конструкция отлично подходит для портативности , ее также можно закрепить на стене, если установить комплект петель или аналогичное оборудование.

Движение складывания позволяет легко использовать эти ворота в тесных помещениях, избегая широкого поворота, характерного для некоторых ворот. Пластиковые материалы идеально подходят для собак, которые любят грызть дерево, хотя решетчатая конструкция не идеальна для лазания по клыкам .

Две защелки для раздвижных дверей

Необходимые инструменты:

Настольная или ручная пила
Отвертка или дрель
Рулетка

3. Современные ворота для собак, сделанные своими руками

Современное воплощение классического вида ворот для собак. Эти ворота, сделанные своими руками, от YouTuber Crafted Workshop выигрывают в плане стиля. Это прочный выбор, который отлично подходит как для больших, так и для маленьких собак , без широких зазоров, которые можно увидеть на некоторых барьерах с вертикальными планками . Благодаря своей настенной конструкции он идеально подходит для блокировки лестниц.

Тем не менее, его горизонтальные планки, безусловно, привлекают внимание, но они не идеальны, если ваш щенок занимается скалолазанием . Другой потенциальной проблемой является его деревянная конструкция, которую некоторые любители или могут счесть невозможным жевать.

Это сверхпрочные ворота, требующие серьезных строительных навыков , так что новички могут захотеть продолжить поиски.

Уровень мастерства: Эксперт

Необходимые материалы:

Один деревянный брусок 4 x 4 фута
Двадцать деревянных брусков 1 x 2 дюйма клей
Structure screws
One pack 1 ¼ trimhead screws
Wall-mounting hinges
Latch kit
Wood filler
Paint or stain of your choice

Tools Needed:

Miter saw
Table пила
Шлифовальный станок или наждачная бумага
Рулетка
Дрель
Инструмент для подгонки квадрата

Вы можете увидеть, как дизайнер строит эти ворота своими руками, в видео ниже:

https://www. youtube.com/watch?v=WDTRswDGb8U

4. Ворота для собак из ПВХ

ПВХ — отличный материал для изготовления этих ворот для собак своими руками от eHow. ПВХ не так соблазнителен для собак, которые любят жевать , как дерево, и он достаточно прочен для повседневного использования .

Лучше всего то, что это бюджетный материал, оставляющий место в вашем бюджете для более важных вещей, таких как угощения.

Напорная конструкция идеальна для использования в доме , но это не ворота для использования вокруг лестниц или других опасностей . №

По сравнению с другими проектами, эти ворота легко собрать, хотя для правильной установки потребуются некоторые навыки мастера. Хотя конструкция проста, она не такая прочная и привлекательная, как другие варианты «сделай сам» из нашего списка, а кабельные стяжки представляют потенциальную опасность удушья или проглатывания.

Уровень мастерства: Средний

Необходимые материалы:
