особенности, плюсы и минусы, этапы работ
Содержание:
- 1 Фундамент из труб – конструктивные особенности
- 2 Достоинства и недостатки основы на асбоцементных трубах
- 3 Выполнение расчетов – важные моменты
- 4 Основные этапы работ
- 5 Подготовительные мероприятия
- 6 Как сделать свайную основу
- 7 Подводим итоги
Выбор типа фундамента – ответственная задача, которую приходится решать проектировщикам и строителям при разработке проекта и выполнении строительных работ. В поисках компромисса специалисты размышляют, как сделать надежную основу для здания и вложиться при этом в сумму, предусмотренную сметой. Профессионалы в этом случае рекомендуют соорудить фундамент из асбестовых труб своими руками.
Застройщиков привлекает простота конструкции фундамента, а также доступность технологии, которые положительно зарекомендовали себя при строительстве легких строений каркасного типа. Кроме того, немаловажный фактор – возможность сэкономить денежные средства.
Фундамент из асбоцементных труб отличается высоким запасом прочности, а также повышенной устойчивостью к влаге. Благодаря указанным достоинствам он используется на влажных грунтах и участках, подверженных сезонным паводкам.
Сооружая базу строения на асбестоцементных трубах, можно значительно снизить уровень расходов. Не все владеют информацией, как сделать собственными силами фундамент на трубчатых колоннах из асбоцемента. Разберемся с технологией, рассмотрим положительные стороны и минусы столбчатой основы.

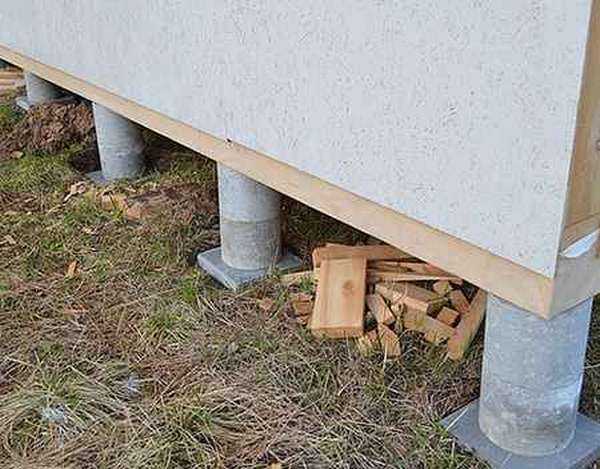

Фундамент из труб – конструктивные особенности
Среди разновидностей оснований свайного типа выделяется основа, выполненная на забетонированных трубах из асбоцемента. Такой фундамент на длительное время обеспечивает устойчивость зданий.
Одна из наиболее популярных конструкций столбчатого фундамента – фундамент из асбестоцементных трубОн характеризуется определенными нюансами:
- применением цельных труб, которые выполняют функцию стационарной опалубки, заполненной бетоном;
- использованием в качестве материала опор цементно-асбестовой смеси в пропорции 18:15, смешанной с водой;
- установкой опорных элементов длиной от 400 до 500 см и диаметром наружной части 12–53 см;
- формированием основания с погружением в грунт колон в угловых участках строения и зонах стыковки капитальных и внутренних стен;
- возведением основы на грунтах, подверженных затоплению и характеризующихся наличием твердого слоя на уровне не более 3 м от нулевой отметки;
- незначительным уровнем нагрузки, которому подвержены сваи, воспринимающие вес зданий из древесины и каркасных конструкций;
- значительным снижением расходов на сооружение трубчатой базы по сравнению со строительством бетонной ленты или монолитной плиты;
- ускоренными темпами возведения, а также пониженной трудоемкостью работ.
Главный элемент опорной конструкции – асбестоцементные трубы. От других видов опор они отличаются следующими моментами:
- способностью воспринимать значительные сжимающие нагрузки. Это обеспечивается благодаря повышенному запасу прочности свай;
- пониженным уровнем температурного расширения. Размеры опор остаются постоянными при температурных колебаниях;
- уменьшенным весом. Облегченные опоры легко транспортируются, не требуют специального оборудования при монтаже;
- стойкостью к коррозионному разрушению. Асбоцементные сваи не подвержены электрохимическим процессам, уменьшающим долговечность стальных опор;
- простотой резки с помощью стандартного инструмента. Опоры на стройплощадке легко нарезать на заготовки необходимых размеров;
- дешевизной. Пониженная цена трубчатых колонн уменьшает общий объем затрат по созданию свайного фундамента.
Строители достаточно часто отдают предпочтение асбестовым сваям, обладающим повышенными эксплуатационными показателями.
Достоинства и недостатки основы на асбоцементных трубах
Легкий свайный фундамент из забетонированных труб обладает серьезными преимуществами:
- высокими прочностными характеристиками свай, гарантирующими надежность облегченных строений на проблемных грунтах;
- стойкостью к температурным колебаниям и глубокому замораживанию, благодаря которым строение длительно сохраняет устойчивость;
- сохранением целостности асбоцемента в агрессивных условиях, так как материал свай не подвержен разрушению в неблагоприятной среде;
- повышенной жесткостью полой опалубки, которая сохраняет свою форму при заливке бетонного раствора;
- монолитной конструкцией опалубки из асбоцемента, которая после заполнения объединяется с бетоном в единый массив;
- ускоренными темпами монтажа, связанными с возможностью установки опор своими силами;
- небольшим объемом затрат, в связи с применением достаточно дешевых и распространенных стройматериалов;
- продолжительным сроком эксплуатации фундамента, который в условиях тяжелых почв и наклонного рельефа может превышать 30–35 лет.
Одновременно с преимуществами, фундамент из труб имеет определенные недостатки:
- под строением, возведенным на трубчатых опорах, невозможно обустроить подвальное помещение;
- нижняя часть здания, построенного на забетонированных сваях, легко охлаждается холодным воздухом из-за низкой теплоизоляции.
Для расчета необходимо знать глубину промерзания грунта в вашем регионе, а также планируемую нагрузку на фундаментФундамент из труб, заполненных бетонным раствором, востребован в ряде ситуаций, несмотря на слабые стороны. Он является порой единственным решением в местностях с промерзающей почвой, а также на подтапливаемых территориях.
Выполнение расчетов – важные моменты
До того как рассчитать столбчатый фундамент из асбестоцементных труб, необходимо выполнить исследование рабочего участка. Геологические изыскания осуществляются путем бурения скважины с извлечением проб грунта.
По результатам обследования определяются:
- характеристики грунта;
- уровень грунтовых вод;
- глубина промерзания.
Определив вес здания, и владея результатами геодезических исследований рабочей площадки, можно вычислить:
- размеры трубчатых свай;
- количество асбестовых опор;
- общую площадь сечения колонн.
Рассчитывая сваи из асбоцемента, учитывайте следующую информацию:
- глубина погружения опор должна превышать уровень замерзания почвы как минимум на 50 см;
- размер выступающей части свай выбираются индивидуально для разных зданий и составляет 50–150 см;
- площадь сечения опоры зависит от веса строения и подбирается с учетом максимального усилия на сваю, составляющего 800 кг;
- равномерная передача усилий от здания на грунт обеспечивается путем погружения опор с интервалом между ними не менее 100 см;
- количество заливаемого бетона вычисляется методом суммирования свободного пространства опорных свай.
Благодаря расчетам можно без привлечения специализированных организаций по проектированию определить параметры столбчатой основы.
Основные этапы работ
Применяя асбоцементные трубы для фундамента, выполняйте строительные работы по следующему алгоритму:
- Произведите необходимые расчеты, разработайте рабочий проект.
- Подготовьте стройплощадку, разметьте координаты расположения свай.
- Сформируйте подушку в нижней части канала, установите сваи.
- Соберите арматурный каркас, опустите опору и забетонируйте.
Остановимся на особенностях начальной стадии, а также тонкостях подготовки свайной основы.
Сваи располагают по углам строения, в местах пересечения несущих стен, а также по периметру на расстоянии не более 1 метраПодготовительные мероприятия
Осуществление подготовительных мероприятий предшествует монтажу асбоцементных опор.
Необходимо точно выполнить разметку, придерживаясь следующего алгоритма:
- Расчистите строительную площадку, удалите растительность, строительный мусор и камни.
- Разметьте контур будущей основы, используя натянутый между колышками строительный шнур.
- Отметьте от границы по 1,5–2 м в каждую сторону для удаления грунта, чтобы предотвратить рост растений под строением.
- Снимите дерн, удалите плодородный слой грунта на глубину 20–30 см и переместите его за пределы рабочей площадки.
- Разровняйте участок, насыпьте на поверхность равномерный слой гравийно-песчаной смеси, утрамбуйте его.
- Вбейте колышки в местах размещения колонн, соблюдая координаты, указанные в рабочем чертеже.
- Проверьте правильность разметки, сопоставьте разницу между диагоналями, которая должна составлять не более 10 мм.
Завершив подготовительные работы, начинайте возведение фундамента.
Как сделать свайную основу
Устанавливайте асбестоцементные трубы, придерживаясь указанной последовательности операций:
- Просверлите с помощью спецоборудования или бытового бура каналы в почве, которые на 10–20 см превышают габариты опор.
- Сформируйте внизу скважины конусообразное расширение с помощью ручного или механизированного устройства.
- Засыпьте в полость песок слоем 20–30 см, залейте небольшим объемом воды, сформировав подушку.
- Гидроизолируйте верхнюю часть полости в почве листовым рубероидом или полиэтиленовой пленкой.
- Погрузите в скважину асбоцементные трубы, обеспечьте их неподвижность с помощью деревянных брусков или арматуры.
- Обсыпьте верхнюю часть колонны мелким песком, исключающим возможность ее перемещения.
- Соедините четыре арматурных стержня сечением 10–12 мм с помощью поперечных перемычек в пространственный каркас.
- Опустите арматурную конструкцию в полость колонны, закрепите ее распорками от перемещения при бетонировании.
- Закрепите, если требуется, совместно с арматурным каркасом резьбовые шпильки для крепления обвязки нижней части основания.
- Приготовьте бетонную смесь, используя стандартную рецептуру на основе портландцемента, щебня и песка.
- Залейте бетонную смесь во внутреннюю полость колон и не подвергайте опоры нагрузочным деформациям в течение месяца.
- Проконтролируйте строительным уровнем расположение верхней части опорных свай на общей отметке.
- Обмотайте расположенную выше нулевой отметки часть сваи рубероидом, обсыпьте песком и уплотните его.
Выполните обвязку выступающих частей колон с помощью железобетона или деревянных брусьев, придерживаясь требований проектной документации.
В процессе осуществления строительных мероприятий обратите внимание на важные нюансы:
- применяйте строительный уровень для проверки вертикальности каналов на начальной фазе бурения;
- не допускайте осыпания в канал грунта с помощью рубероида, скрученного в верней части скважины;
- не формируйте подушку на почвах, в которых содержатся в увеличенной концентрации мелкие каменистые включения;
- обмажьте поверхность погружаемой в канал опоры специальной мастикой для обеспечения гидроизоляции;
- используйте стальную арматуру или строительный вибратор для удаления воздуха из бетонного массива.
После постройки свайной основы можно приступать к возведению стен здания.
Подводим итоги
Соорудить надежный фундамент из асбестовых труб своими руками несложно. Он отличается от остальных типов оснований незначительным уровнем затрат и простотой конструкции. Содержащаяся в статье информация поможет застройщикам в принятии правильного решения. Следует серьезно подойти к выполнению геодезических изысканий, правильно произвести расчеты, соблюдать технологию выполнения работ. Результат – прочная основа для возведения легкого здания на проблемных грунтах.
Асбоцементные трубы для фундамента своими руками ⋆ Ремонт
Прежде чем начать строительство частного дома, следует продумать какие трубы для фундамента выбрать. На данный момент существует большое их количество, мы остановимся и рассмотрим более подробно на асбоцементных трубах.
Своими руками вы сможете проделать всю работу от начала до конца установки, не требуя для этого профессионального опыта и больших знаний.
Особенность установки таких труб это простота и удобство. В отличие от других видов труб, асбоцементные трубы отличаются высокой гидроизоляцией и прочной конструкцией. Трубы выпускаются разных размеров и диаметров, поэтому вы с легкостью сможете подобрать подходящие трубы для вашего дома.
Следует отметить следующее, что при строительстве свайного буронабивного фундамента из асбоцементных труб можно выделить ряд преимуществ таких как:
— долгий срок службы
— ускоренные сроки строительства
— подойдет неровный участок
— не требует применения специальной техники
— хорошо подойдет при влажном грунте
— нет никаких ограничений по времени и выжидания пока подсохнет
— можно спокойно заниматься любым другим делом, не следив тщательно за процессом.
Использование труб из асбоцемента должно четко быть просчитано, как для экономии, так и при его использовании в работе. Неважно, на какой поверхности вы будете строить, главное помнить, что участок должен быть предварительно очищен от мусора и всяких мелочей, например бурьяна, растений и прочего, которые могут мешать и отвлекать установки.
Порядок работы и действий мы рассмотрим в следующем разделе.
Устанавливаем для частного дома фундамент из асбоцементных труб
Установка асбоцементных труб примерно выглядит следующим образом:
— делаем расчет фундамента буронабивного, с учетом подсчета арматуры и бетона
— определяем будущее местоположение свай и размечаем участок
— обычным буром пробуриваем скважину на нужную глубину
— песком засыпаем дно скважины, который заливаем водой и трамбуем
— в скважину вставляем на следующем этапе асбоцементную трубу, которую следует армировать и залить бетоном
— в заключении засыпается песком в скважину, если необходимо, то верхнюю часть опоры обрезаем и делаем обвязку при помощи железобетонного ростверка.
Мы вам описали принцип установки при работе с асбоцементной трубой. Если вы проделываете работу на открытом воздухе, сезонно меняется погода и ваш участок становится влажным, то возможно усложнится сам процесс работы. Бетон в трубе станет влажным, в этот момент следует защитить подошву опоры оттого, чтобы не проникала влага.
Для этого нужно установить трубу в вертикальное положение на лист или доску рубероида и залить бетоном. Дождитесь пока труба высохнет, промажьте подошву опоры битумной мастикой. Далее следуйте по обычной схеме, применяя общепринятую технологию. Итак, ваш фундамент готов, вы проделали трудоемкую работу и в следующий раз, если понадобится, вы с легкостью и гораздо быстрее уже сможете установить асбоцементные трубы.
Выводы о применении асбоцементных труб при укладке фундамента
В отличие многих других видов труб, асбоцементные трубы легко устанавливаются, их применение предназначено для средних и небольших построек. Подойдет для возведения не более двух этажей, большой плюс, что не требует никаких инструментов. Фундамент получается в результате малозатратный и достаточно легкий, а также хорошо сберегающий тепло.
Применяя технологию, вы экономите ваше время и ресурсы, при этом возведенная вами конструкция прослужит долго и станет надежной опорой. Мы хотим, чтобы вы обратили внимание на вышеописанную технологию и сами сделали выводы, что и как вам применять.
Поэтому такие трубы оправдывают ваши вложенные средства и значительно сэкономят время постройки, что немаловажно для каждого хозяина дома.
Фундамент из асбестоцементных труб своими руками: столбчатый и свайный вид
Основная задача фундамента – равномерно распределить массу постройки по поверхности грунта, исключая продавливание и проседание земли под тяжестью. Фундамент из асбестоцементных труб – отличное решение по соотношению несущей способности и стоимости строительства. Выбирая этот тип основания, необходимо ознакомиться с вариантами его использования и технологией возведения.
Содержание
- Типы фундаментов из асбестовых труб
- Плюсы и минусы свайно-столбчатых фундаментов
- Описание, характеристики и свойства асботруб
- Опорная конструкция
- Расчет количества труб
7 Потребное количество материалов
7 90
- Материалы для бетона
- Последовательность монтажа
- Подготовительные работы на земле
- Подготовка котлована
- Установка свай
Типы фундаментов из асбоцементных труб
Фундамент из асбестоцементных труб применяется для легких зданий Сами по себе асботрубы не могут нести большой нагрузки, они являются лишь несъемной опалубкой для столбчатых и свайных конструкций.
Основания, оснащенные данными изделиями, бывают трех типов:
- столбчатые, мелкозаглубленные;
- свайные с засыпкой ниже уровня промерзания грунта;
- столбчатые или свайные с устройством ростверка.
Первый тип подходит для небольших построек – сараев, временных складов. Поверх труб укладывается обвязка, на которой возводятся стены из дерева, плит УСБ, каркасные постройки и дома из сэндвич-панелей.
Свайный фундамент можно применять на пучинистых грунтах, землях с близким залеганием грунтовых вод, затопляемых территориях. На склонах также выгоднее делать свайный фундамент, так как высоту свай легко регулировать уровнем укладки несущего бруса (швеллера).
Комбинация свай и ростверка значительно увеличивает несущую способность за счет перераспределения нагрузки на всю ленту фундамента.
Плюсы и минусы свайных и столбчатых фундаментов
Свайные фундаменты имеют ряд преимуществ:
- низкая стоимость по сравнению с ленточным плитным типом;
- длительный срок службы, которого хватает на весь цикл эксплуатации здания;
- применение на любых типах грунтов, в том числе затопляемых;
- минимальное количество подготовительных мероприятий;
- простота установки, для работы достаточно 2-3 человек;
- универсальность;
- скорость строительства.
Недостатками конструкций считается большое количество свай при возведении массивной конструкции. Устройство подвала возможно, если сваи устанавливаются на дне ранее вырытого котлована.
Описание, характеристики и свойства асбестовых труб
Характеристики трубАсбестовые трубы делятся на напорные и безнапорные. Первый вариант имеет повышенную прочность и высокую цену, из-за чего не используется при строительстве фундаментов. Данная продукция используется для прокладки напорных водопроводов с давлением до 15 атм.
Трубы безнапорные асбестовые применяются для устройства систем самотечной канализации, прокладки кабелей связи и устройства дренажных колодцев в мелиорации. Продукция недорогая и широкодоступная.
Растения при изготовлении придерживаются ГОСТ 1839-80. «Асбоцементные трубы и муфты для безнапорных трубопроводов», поэтому качество строительного материала гарантированно высокое.
В частном строительстве продукция пользуется популярностью благодаря своим положительным свойствам.
Асботрубы отличаются:
- легкостью обработки и резки бытовыми инструментами – ножовкой по металлу или болгаркой с кругом по камню;
- влагостойкость;
- не подвержен гниению;
- низкий коэффициент теплового расширения, что способствует сохранению размеров при любых погодных условиях;
- стойкость к химическим веществам и агрессивным средам;
- небольшой вес, что позволяет работать без использования грузоподъемного оборудования;
- низкая стоимость;
- широкий ассортимент типоразмеров.
Недостатком труб является их собственная малая несущая способность.
Производители выпускают трубы точных размеров. Минимальный внутренний диаметр трубы 100 мм при толщине стенки 9мм. Максимальный внутренний проход составляет 368 мм при толщине стенки такой трубы 17 мм. Наружные диаметры асбестовых труб составляют 118, 161, 211, 307 и 402 мм. Длина изделий от 2950 до 3950 мм.
Опорная конструкция
Асбестоцементные сваи представляют собой сборные конструкции.
Труба служит опалубкой для железобетонной сваи. Внутри трубы устанавливается каркас из стальной арматуры. Количество продольных стержней от 1 до 4. Для устойчивости и сохранения формы каркаса при заливке бетона продольные стержни обваривают поперечными.
Толщина продольных стержней от 8 до 12 мм. Марка бетона для заливки не ниже М200.
Расчет количества труб
Количество труб зависит от несущей способности грунта и веса зданияКоличество свай в фундаменте зависит от нескольких параметров:
- общая масса здания, с учетом стен, полов, кровли и снеговой нагрузки, а также мебели и техники, которая будет размещаться в помещениях;
- структура и несущая способность грунта;
- диаметр основания сваи.
Конструкции необходимо устанавливать по углам здания, а также на пересечении наружных и внутренних стен. От расчетов зависит, сколько свай нужно будет установить вдоль стен.
Максимальное расстояние между столбами не может превышать 2 метров, а минимальное расстояние не менее трех диаметров трубы.
Алгоритм расчета необходимого количества труб:
- Рассчитайте общий вес дома.
- Выяснить несущую способность грунта в месте строительства. Его можно найти в справочниках.
- Полную массу конструкции в кг разделить на несущую способность грунта, взятую в кг/см2. В результате получается общая площадь реза труб.
- Разделив требуемую площадь основания на площадь одной сваи, получают необходимое число.
Для возведения фундамента трубы должны быть закопаны в землю ниже уровня промерзания, который определяется по таблицам их площади. К полученной длине прибавляется высота снежного покрова, чтобы дом не засыпало снегом.
Если асбестоцементные сваи будут армированы, можно использовать несколько длин труб.
Необходимое количество материалов
Для придания прочности сваям необходима арматура. При изготовлении фундамента из асбестоцементных труб своими руками необходимо заранее приобрести цемент, песок и стальную арматуру.
При покупке арматуры учитывайте длину всех свай. В некоторых случаях из трубы выпускают стержни, чтобы приварить к ней несущий швеллер обвязки.
Если вокруг свайного фундамента делается ростверк, его связка со столбами также производится за счет выпуска горизонтальных участков арматуры.
Для соединения арматурных стержней потребуется запас стержней. При этом нахлест должен составлять 30 диаметров стержня. Например, прутья арматуры диаметром 10 мм должны перекрывать друг друга на 30 см.
Количество необходимого бетона рассчитывается исходя из суммы объемов полостей всех труб.
Объем смеси на одну стойку рассчитывается по формуле: V = 3,14 * R2 * L где V – объем заливаемого бетона, R – внутренний радиус трубы, L – длина.
Материалы для бетона
Трубы асбестовые для фундамента заливают бетоном марки М200 или М300.
Состав бетона для получения 1 куб.м смеси из цемента М400.
| Components | M200 concrete | M300 concrete |
| Cement, kg | 260 | 340 |
| Crushed stone, kg | 1270 | 1250 |
| Sand, kg | 740 | 640 |
| Вода, л | 130 | 220 |
Пропорции при использовании цемента марки М40.
| Components | M200 concrete | M300 concrete |
| Cement, kg | 1 | 1 |
| Crushed stone, kg | 4,8 | 3,7 |
| Песок, кг | 2,8 | 1,8 |
| Вода, L | 0,5 | 0,6 | 92929 2 | 0,6 | 92929929992929259925 | 0,6 | 90240,6 | .

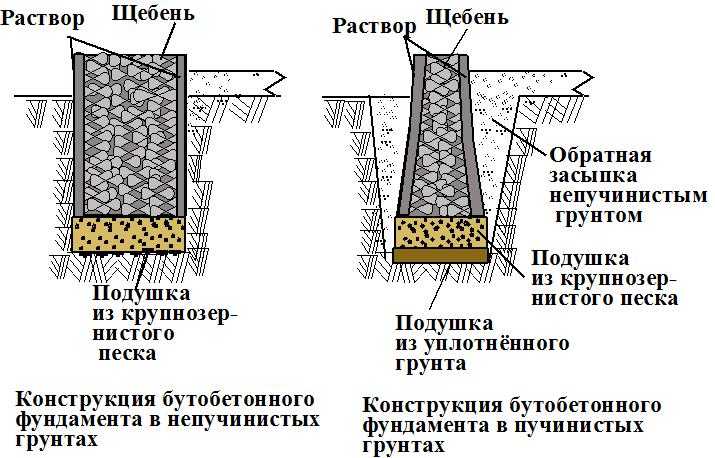

Поверх щебня укладывают слой песка высотой 15 см, который проливают водой и утрамбовывают для уплотнения.
Это позволит сэкономить средства, получив при этом надежный прочный фундамент для будущей постройки.
Римляне и греки использовали минеральные волокна для изготовления скатертей, салфеток и одежды. По мере возникновения модернизации и индустриализации волокна нашли свое применение в предметах повседневного обихода, таких как кровельные покрытия, гончарные изделия и трубы.
Рабочие, которым приходилось работать с этим материалом несколько десятилетий назад, начали страдать раком и другими проблемами со здоровьем. Хотя этот материал больше не используется в США для строительства, он по-прежнему представляет опасность для здоровья современного общества. Воздействие воздуха особенно опасно для рабочих, пытающихся заменить асбестовые трубы, поскольку в процессе извлечения волокна переносятся по воздуху. Затем рабочие вдыхают волокна, вызывая проблемы с дыханием.
Это решение, хотя и является оптимальным, само по себе сопряжено с риском. Мало того, что это дорого, но традиционный процесс выкапывания водопроводных труб высвобождает волокна в воздухе. Рабочие потенциально могут вдыхать эти волокна, вызывая раздражение легких и возможные респираторные заболевания.
Оказавшись внутри, подкладка затвердевает и обеспечивает гладкую и чистую внутреннюю поверхность, по которой может проходить вода. Асбест из существующей трубы не может проникнуть в футеровку.
