Практически у каждого, кто занимался строительством загородного дома и возведением его крыши, возникал вопрос: что такое и как сделать фронтоны крыши своими руками? Данная статья призвана ответить на данный вопрос, а также рассказать о том, как правильно производится их строительство и какие требования предъявляются к фронтонам.

Содержание

1. Обшивка фронтона
2. Порядок строительства фронтонов
3. Основные нагрузки на фронтонные стены
4. Изготовление фронтонных стен
5. Придание фронтонам дополнительной жесткости
6. Выполнение пароизоляции фронтона

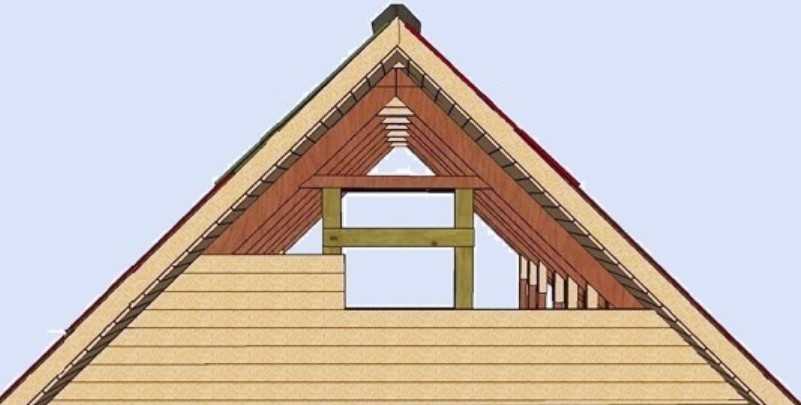

Обшивка фронтона

Фронтон крыши представляет собой элемент переднего фасада здания, границами которого являются карниз и два ската кровли. Неграмотное обустройство фронтона может привести к таким последствиям, как трещины, приводящие к обрушению щипцовых стен.

Наиболее часто разрушение щипцовых стен происходит в результате просчетов при проектировании дома.

Чаще всего аварии происходят еще во время строительства дома, поскольку часто проектировщики не учитывают необходимость дополнительного укрепления фронтона, подвергающегося повышенным нагрузкам со стороны ветра, особенно, если выбран какой-либо нестандартный вариант крыши, например — крыша с тремя фронтонами.

Порядок строительства фронтонов

Не имеет принципиального значения то, как сделать фронтон крыши – до или после возведения кровли, поскольку оба варианта связаны с определенными трудностями.

Если сборка фронтонов производится заранее, то плюсом является отсутствие помех со стороны конструкции кровли, такой, как, к примеру, вальмовая стандартная крыша, но недостаточно тщательно выполненные замеры могут привести к тому, что размеры фронтона не совпадут с размерами получившейся кровли – он будет не доставать до нее или, наоборот, выходить за ее пределы.

Если же предусмотрена укладка стропил на фронтон, то он в любом случае строится в первую очередь.

После окончания возведения крыши фронтоны возводятся в условиях ограниченного чердачного пространства, что не слишком удобно, но все же применяется довольно часто.

В данном случае исключается вероятность ошибки в размерах фронтона, но при достаточно больших его габаритах и планируется заливка по верхней части пояса арматуры с использованием сердечников из железобетона, рекомендуется выполнять фронтон в первую очередь.

Поскольку стропила воздействуют на мауэрлат в обоих направлениях, ему следует придавать достаточную жесткость как в вертикальном, так и в горизонтальной направлении.

Наиболее распространенным считается мауэрлат, сечение которого составляет 100х100 и выше, меньший размер может привести к возникновению различных проблем, требующих в дальнейшем различных исправлений и приводящих к повышению общей стоимости строительства.

Основные нагрузки на фронтонные стены

Коттедж с фронтоном

Основная нагрузка на стену фронтона в горизонтальном направлении создается ветром.

При проектировании здания следует принимать в расчет следующие факторы:

• Тип кровли;
• Скорость потоков ветра;
• Высоту над уровнем моря;
• Сопротивление здания потокам ветра;
• Особенности региона, в котором ведется строительство.

Производя расчет данных показателей следует иметь в виду изменение геометрии здания в процессе строительства, а также изменения площади некоторых элементов конструкции под воздействием ветра. Для готового строения с жилым мансардным помещением принимается коэффициент аэродинамики, составляющий 0,7.

Стены фронтона при возведении такой конструкции, как четырехскатная вальмова крыша оснащаются треугольными элементами, развевающимися на ветру как паруса, поэтому аэродинамический коэффициент должен составлять не 0,7, а от 1,4 до 1,6.

Изготовление фронтонных стен

Деревянный дом с фронтоном

Ширина и высота оказывают существенное влияние на прочность щипцовых стен. Стены меньшей высоты обладают большей прочностью и устойчивостью, чем тонкие высокие стены, для которых требуются дополнительные крепящие конструкции, предотвращающие разрушение стены в результате любого незначительного внешнего воздействия.

В современном строительстве довольно часто встает вопрос растрескивания и последующего обрушения возведенных щипцовых стен, связанного с использованием при строительстве здания легких материалов, поставляющихся в значительных количествах.

Высокая популярность таких материалов объясняется их высокими теплоизоляционными показателями, но их использование делает конструкцию не защищенной от сильных ветровых нагрузок.

Приведем в качестве примера сравнение старых и современных домов:

• В старых домах возводились кирпичные стены, толщина которых составляла от 38 до 41 сантиметров, в отдельных случаях толщина выбиралась 25-27 см, но при этом применялись дополнительные конструкции для укрепления, такие как пилястры и карнизы. Плотность материала, из которого возводились щипцовые стены, составляла свыше 800 кг/м.
• В современных домах довольно распространены двуслойные стены, в качестве несущей части которых применяется блоки из поризованной керамики или ячеистый бетон. Толщина двуслойных стен составляет не более 25 сантиметров, а в случае однослойных стен – от 36 до 44 сантиметров. Наибольшей прочностью обладают на сегодняшний день здания, построенные из обладающих повышенным сопротивлением нагрузкам ветра трехслойных стен, толщина которых составляет обычно от 39 до 54 см.

В случае наличия окон или балконной двери в щипцовой стене опасность от воздействия ветра на стену существенно возрастает, в результате чего следует тщательно рассчитать общую длину швов, сделав ее достаточной для того, чтобы успешно выдерживать внешние нагрузки в виде порывов ветра.

Придание фронтонам дополнительной жесткости

Для того, чтобы придать щипцовой стене дополнительную прочность, наиболее распространенными являются следующие способы:

• Наиболее проверенным временем методом укрепления стены фронтона является строительство разделительной стены, минимальная толщина которой составляет 24 сантиметра, возводимой перпендикулярно щипцовой стене в мансардном помещении. При этом возведение стены из гипсокартона или тонкой перегородки не обеспечит дополнительной жесткости стены фронтона.
• Довольно успешно позволяют придать зданию дополнительную жесткость такие элементы, как пилястры или колонны. Но данный способ приводит к затруднениям при выполнении кладки и ухудшает внутренний дизайн помещения, поэтому не получил широкого распространения.
• Для небольших зданий хорошим способом является использование рамы из железобетона, армированной четырьмя стержнями диаметром 10 миллиметров. Сечение такой рамы может составлять 250 сантиметров, что будет вполне достаточно для строительства дома в регионе со стандартными нагрузками ветра.

Важно: при повышенных ветровых нагрузках прочность, придаваемая такой рамой, окажется недостаточной.

Укрепление фронтонов крыш позволит построенному дому служить при любых погодных условиях в течение многих десятилетий, а также обеспечит надежность основания кровли и защиту от различных погодных чрезвычайных ситуаций.

Выполнение пароизоляции фронтона

Отделка фронтона крыши включает в себя проведение пароизоляции, предназначенной для предотвращения проникновения в материал теплоизоляции потоков влажного воздуха из внутренних помещений.

Монтаж паропленки производится непосредственно под внутренней обшивкой стен, что обеспечивает конденсацию влаги прямо на пленке.

Для того, чтобы не происходило скопление существенных количеств влаги, приводящих к образованию стекающих на пол потоков воды по двускатной крыше, необходимо предусмотреть небольшой вентиляционный зазор, обеспечивающий непрерывную циркуляцию воздуха.

Данный зазор позволяет также препятствовать проникновению в отделочный материал образовавшихся капель воды, вызывающих порчу внутренней отделки.

Крыша с тремя фронтонами своими руками

Опубликовано:

09. 03.2021

Набор шестигранников Stanley, 12 шт

875 ₽ Подробнее

Набор отверток Stanley “CushionGrip”, 4 шт

688 ₽ Подробнее

STANLEY

Торцевые стороны крыши, которые образованы скатами, называются фронтонами. Они предназначены для того, чтобы защищать чердачное помещение от снега, ветра и дождя. Кроме выполнения защитной функции, фронтоны также служат украшением дома наравне с крышей.

Торцевые стороны крыши, образованные скатами. называются фронтоном крыши.

Данный проект может иметь различные формы: треугольные (с тремя фронтонами), трапецеидальные и так далее (с четырьмя, пятью).

Фронтоны у крыши могут быть возведены из кирпича одновременно с постройкой стен или после того, как проект будет полностью готов; они закладываются кирпичом или зашиваются другими строительными материалами.

В отдельных случаях фронтоны могут быть возведены перед устройством стропил крыши. Их можно изготовить из дерева или других материалов.

Элементы, которые понадобятся:

1. Кирпичи.
2. Арматурная сетка.
3. Коньковый брус.
4. Бруски обрешетки.

Как устроить три фронтона своими руками

На схеме крыши с тремя франтонами указаны: 1 — стропила, 2 — поперечные балки, 3 —  продольные балки, 4 — балка конька, 5  —  вертикальные опоры.

Возведение фронтонов требует внимания всегда, вне зависимости от сроков их постройки. В случае, если сначала планируется возведение крыши дома, фронтон нужно будет заложить кирпичом либо зашить досками в стесненных условиях.

Если все три фронтона планируется выстраивать до возведения крыши, может быть риск их обрушения, которому может поспособствовать ветер. Помимо того, есть возможность допустить ошибку в геометрии фронтона, что в последствии приведет к выполнению дополнительных работ, которые понадобятся для их устранения.

Связано это с тем, что стропила могут неправильно совместиться с плоскостью фронтона. В особенности это может быть опасным в том случае, когда стены фронтона являются опорой для поперечных балок крыши.

В подобном случае разность в размерах двух фронтонов может привести к перекосу стропила. Устройство необходимо укрепить в процессе строительства еще до возведения крыши. Особенно важно сделать это в случае, если планируется использовать три фронтона для устройства крыши. Это поможет снизить риск их обрушения вследствие нагрузок ветра и сохранит дом.

Высота фронтона позволяет определить функциональность пространства на чердаке. В случае, если чердачное помещение в дальнейшем планируется сделать жилым, высота крыши от перекрытия чердака до конька и фронтона должна быть приблизительно 2,5-3 метра. Важно понимать, что она должна быть комфортной для проживания.

Важно обратить внимание на материал несущих стен и фундамент строения в том случае, если планируется три фронтона из кирпича. Следует отметить, что в подобном случае может увеличиться нагрузка на стены и фундамент.

Фронтоны могут возводиться из кирпича или каменных блоков одновременно с постройкой стен.

Данная конструкция не испытывает никаких нагрузок за исключением ветровых. Однако, это в только в случае, если на нее опираются стропила крыши. Укрепить конструкцию из кирпича можно посредством выкладки пилястр либо устройством поперечной стены внутри помещения чердака. Она способна придать фронтону необходимую прочность и жесткость.

В процессе закладывания фронтона кирпичами последние стройматериалы необходимо стесать под углом с одной стороны. Это нужно для того, чтобы получилось как можно меньше возможных щелей между скатом крыши и стенкой фронтона. Помимо того, чтобы придать большую прочность конструкции, понадобится заложить арматурную сетку в кирпичную стену, в соответствии с технологией армирования кладки кирпича.

Не следует располагать двери либо окна на фронтоне в случае, если с этой стороны будут дуть постоянные сильные ветра.

Над фронтонами должен быть выполнен свес кровли. Это необходимо для того, чтобы защитить их от воздействия снега. Ширина свеса определяется индивидуально в каждом случае. Следует выпустить коньковый брус и бруски обрешетки на нужную длину.

Вернуться к оглавлению

Конструкция фронтонов из кирпича

Когда планируется возводить стены из кирпича, все три фронтона тоже желательно делать кирпичными. В том месте, в котором планируется возводить фронтоны крыши (дом с торцевых сторон), необходимо поднять кирпичную кладку на два ряда, однако, теперь уже не на всю толщину стены, а на толщину фронтонной стенки.

Схема утепления фронтона из кирпича.

Внутренняя сторона толщины стенки должна быть оставлена свободной. Это необходимо для того, чтобы была возможность произвести укладку мауэрлата или для устройства армопояса перед процессом укладки мауэрлата.

Армопояс необходимо заливать по всему периметру строения. Тем самым может быть создана жесткая конструкция, которая сможет препятствовать растягивающим усилиям стропила. Если планируется залить армопояс только лишь по стенам, на которые опираются стропила, усилия от них могут раздвигать стены на верхнем уровне. Это может привести не к самым лучшим последствиям. Сплошной армированный железобетонный пояс способен отлично справиться с подобными усилиями стропила.

Для того чтобы сделать данный проект на крыше, необходимо учитывать следующее:

1. Перед тем как сделать подобную конструкцию из кирпича, необходимо установить рейку на середине торцевой стены, высота которой будет соответствовать высоте будущего конька.
2. Далее понадобится натянуть тонкие шнуры от верха рейки к углам стены. В конечном результате должен получиться равнобедренный треугольник. Это актуально в случае, если крыша дома будет иметь правильную геометрическую форму.
3. Во всех остальных случаях рейку необходимо выставлять в том месте, где планируется устройство конька.
4. Кирпичную кладку нужно вести строго в границах натянутых шнуров. При этом крайние грани кирпичей должны принять форму, которая будет соответствовать натянутому шнуру, к которому они примыкают.
5. С помощью использования данного метода в дальнейшем не будет необходимости стесывать лишние части кирпичей либо докладывать, при этом заделывая большие щели.
6. В случае широких фронтонов у крыши большой высоты с внутренней стороны необходимо выкладывать пилястры, которые могут понадобиться, чтобы сделать конструкцию более прочной.

Вернуться к оглавлению

Внешний вид и отделка фронтона у крыши

Отделка фасада здания у крыши может быть выполнена с помощью использования различных материалов. Однако прежде чем проводить финишную отделку, понадобится утеплить конструкцию. Может потребоваться прокладка паро- гидроизоляции в случае, если планируется сделать чердачное помещение жилым.

Все подобные работы необходимо проводить вместе с общим утеплением кровли для мансардного помещения. Кроме утепления понадобится сделать подшивку и красивый свес. На случай, если в чердачном помещении планируется располагать мансарду, можно позаботиться об установке широкого окна, которое позволит в полной мере освещать внутреннее пространство мансарды.

Чаще всего фронтоны у крыши отделываются тем же материалом, что и сам дом.

Однако, человек, которому принадлежит дом, может не останавливаться на подобном распространенном варианте. Современные материалы, которые можно использовать для отделки, позволяют сделать дом с изысканным дизайном. К примеру, тот же традиционный облицовочный кирпич можно использовать в различных цветовых гаммах, располагать его в разных направлениях: https://dolston.ru/kirpich/kirpich-oblicovocnyj/ton-bavarskaa-kladka. Это поможет сделать дом неповторимым, проект будет уникальным.

Независимо от того, с какой формой крыши планируется проект, утепление происходит с помощью использования одних и тех же правил, которые предназначены для утепления кровли мансарды и стен.

Помимо того, делается внутренняя обрешетка. Она необходима для того, чтобы удерживать минеральную вату либо плиты пенополистирола.

Лучшие современные варианты — PVCMillwork.

com

Многие домовладельцы, строители и архитекторы знакомы с фронтонами, но не понимают легендарной истории архитектурной особенности, в частности того, как фронтонная стена или фронтон использовались для повышения экстерьера эстетику и даже рассказывать легендарные истории через скульптуру.

В то время как древнее и средневековое использование фронтонов отошло на второй план, возможность использовать то, что обычно представляет собой голые фронтоны в экстерьерах современных зданий, является прекрасной возможностью для домовладельцев, строителей и даже архитекторов. В этой статье мы рассмотрим, откуда взялись фронтоны, и какие современные варианты доступны строительному миру.

Фронтоны и фронтоны, есть ли разница?

Прежде чем погрузиться в историю фронтонных фронтонов, давайте поговорим об этой часто запутанной терминологии. По сути, фронтон представляет собой треугольную секцию, расположенную между пиками двух пересекающихся скатов крыши. Он встречается везде, где пересекаются две скатные линии крыши, и может быть украшен архитектурными элементами, современным стилем, произведениями искусства и даже окнами.

Фронтоны — знакомая конструкция, присутствующая во многих домах традиционного стиля. Относительный размер и форма фронтонов различны в зависимости от уклона крыши. Более крутые уклоны часто используются для уменьшения скопления снега в более зимнем климате, а также в церквях и других зданиях, которые полагаются на крутые крыши для создания интерьеров с высокими потолками. Существуют архитектурные стили зданий, в которых не используются скатные крыши и, следовательно, нет фронтонов, но они довольно редки для типичного жилищного строительства.

В древнем мире, где строительство находилось в зачаточном состоянии, фронтон был значительным технологическим открытием, поскольку он позволил опытным мастерам создавать эти скатные крыши. Со временем они поняли, что фронтон служит прекрасным холстом для создания замысловатых, красивых произведений искусства, дополняющих внешнюю эстетику здания, и поэтому он стал источником фронтона.

Источник

Фронтон — это фронтон, украшенный сложными скульптурами или другими произведениями искусства. Другими словами, все фронтоны — фронтоны, но не все фронтоны — фронтоны.

Краткая история фронтонов

Вы можете найти фронтоны в большинстве древних построек, включая, помимо прочего, греческую, барочную, рококо, римскую, ренессансную и неоклассическую архитектуру. Парфенон — прекрасный пример сооружения с фронтоном в лучшем виде.

Фронтоны были разработаны в Древней Греции, чтобы создать богато украшенные фронтоны храмов. В Риме и других архитектурных возрождениях их обычно устанавливали над окнами и дверями. Спустя 100 лет великие архитекторы соборов Европы с их высокими потолками и крутыми скатными крышами продолжили традицию богато украшенных фронтонных фронтонов. Некоторые из самых почитаемых архитектурных сооружений за всю историю человечества, готические соборы Европы, украшены фронтонами и произведениями искусства, которые до сих пор приезжают посмотреть посетители со всего мира.

Источник

Фронтоны фронтона в современной застройке

В то время как древние, безусловно, в значительной степени полагались на фронтоны для внешней эстетики, а затем средневековые строители использовали их как для эстетики, так и для функциональности, в современном строительстве фронтоны отошли на второй план. За последние полвека подавляющее большинство домов, построенных в Северной Америке, опираются на скатные крыши, которые часто имеют остроконечные конструкции. Однако фронтоны, как правило, остаются без украшений, за исключением стандартного облицовочного покрытия.

В последние годы тенденции внешнего дизайна возродили интерес к двускатным фронтонам, чтобы оказать положительное влияние на привлекательность бордюра. Современные материалы еще больше побудили домовладельцев, строителей и архитекторов вдохновиться фронтонами и использовать этот треугольный фокус, чтобы заявить о себе.

Современные фронтоны фронтонов

Во времена возникновения фронтонов они в основном вырезались из камня или дерева. Со временем дерево стало более распространенным в жилых помещениях, поскольку с ним проще и дешевле работать, чем с камнем. Для крупных проектов с солидным бюджетом вы все равно найдете замысловатые каменные фронтоны, особенно в зданиях в неоклассическом стиле.

ПВХ является отличной альтернативой камню и дереву. ПВХ можно спроектировать и покрасить в соответствии с любыми спецификациями, он не такой тяжелый, как дерево и камень, и при этом сохраняет долговечность этих классических материалов.

Подчеркните стиль экстерьера своего дома с помощью фронтонов из ПВХ

Фронтоны с фронтонами вызывают ощущение чуда Старого Света и предлагают домовладельцам простую и доступную возможность завершить оформление внешнего вида своего дома. Будь то сложный фронтон или более минималистичный дизайн, использование цветов в сочетании с крышей и отделкой дома может создать яркий контраст с крышей и стенами.

Источник

Существует множество типов, стилей и материалов для фронтона фронтона. Тем не менее, выбор ПВХ по сравнению с другими материалами дает множество преимуществ, в том числе:

• Превосходное качество
• Повышенная прочность
• Стойкость к УФ-излучению и влаге
• Устойчивость к насекомым
• Огнестойкость
• Не требует покраски или окрашивания
• Низкие эксплуатационные расходы
• Доступный, эффектный внешний вид
• Простота установки
• Неограниченная настройка

В PVC Millwork мы специализируемся на создании великолепных фронтонных фронтонов и других аксессуаров для фронтонов с учетом красоты, бюджета и долговечности. Улучшите стиль экстерьера своего дома с помощью нашей коллекции из более чем 40 великолепных дизайнов фронтонных фронтонов или свяжитесь с нами сегодня, если вы хотите изучить свой собственный дизайн с помощью наших возможностей индивидуального изготовления.

Как построить двускатную крышу – сделай сам

Двускатные крыши так распространены в домах, потому что они хорошо выглядят, хорошо работают и их несложно построить.

Вам определенно следует подумать о том, чтобы научиться строить двускатную крышу, работая вдвоем. Ваш напарник поможет вам поднять доски на место и удерживать их, пока вы их прибиваете.

Как построить двускатную крышу шаг за шагом

1. Определите уклон вашей крыши. Типичная двускатная крыша поднимается на 3-12 дюймов на каждый 1 фут горизонтального пространства.
2. Используйте онлайн-калькулятор уклона крыши, чтобы рассчитать длину стропил для нужного уклона.
3. При покупке пиломатериалов выбирайте самые прямые доски 2×6, какие только сможете найти для коньковой доски.
4. После получения достаточного количества 2×4 и 2×6 для постройки крыши, начните строить верхнюю пластину.
5. Ширина верхней части стены определяет, будете ли вы строить верхнюю пластину из 2х4 или 2х6.
6. Прибейте два слоя досок вдоль верхней части стен, где будут устанавливаться стропила.
7. Сместите швы 2×4 или 2×6 не менее чем на 24 дюйма при сборке верхней пластины.
8. Прикрепите доски верхней панели восьмипенсовыми гвоздями.
9. Работая вдоль верхних пластин, сделайте отметки через каждые 24 дюйма для размещения потолочных балок.
10. Вырежьте 2×4 балки по ширине здания под тем местом, где будет подниматься двускатная крыша.
11. Отцентрируйте каждую балку по отметкам на верхних пластинах.
12. Расположите балки так, чтобы они были заподлицо с внешними краями верхней пластины.
13. Прибейте их строительными гвоздями.
14. На этом этапе инструкции по строительству двускатной крыши необходимо обрезать стропила.
15. См. длину стропил, определенную в соответствии с выбранным уклоном крыши.
16. Если вы хотите, чтобы крыша нависала у карниза, добавьте это к длине стропил.
17. Отметьте угол верхнего среза стропила с помощью угольника.
18. Отрежьте по линии циркулярной или торцовочной пилой.
19. На другом конце стропил отметьте, где стропила будут сидеть на верхней пластине.
20. Используйте угольник, чтобы отметить треугольник для выреза сиденья.
21. Величина вашего свеса будет превышать вырез седла.
22. Выпилите треугольники, чтобы завершить вырезы для сиденья.
23. Попросите вашего напарника придержать стропило за угол так, чтобы посадочное место было прижато к верхней пластине.
24. Измерьте расстояние от верхней части стропила до нижней части верхней пластины.
25. Отрежьте 2 x 4 этой длины, чтобы использовать их в качестве опор для стропил, пока вы продолжаете строить двускатную крышу.
26. Выровняйте опорную доску по краю стропила и прибейте ее к верхней пластине.
27. Вставьте еще одну опорную доску на расстоянии 2 дюймов от первой.
28. Сделайте опоры для стропил с каждой стороны крыши.
29. Расположите опоры заподлицо со стропилами и зажмите их вместе.
30. Поместите зажимы по обеим сторонам стропила в месте среза седла и верхней пластины.
31. Убедитесь, что стропила плотно прилегают к верхним пластинам.
32. Забейте 1-1/2 дюймовые гвозди через зажимы урагана в пиломатериал.
33. После крепления торцевых стропил к верхним пластинам переходите к сборке коньковой доски.
34. Если длины одной 2х6 недостаточно для всей крыши, соедините несколько 2х6. Всегда совмещайте швы на стропилах.
35. Вбейте 8-пенсовые гвозди через торцевые стропила в коньковую доску.
36. Выровняйте остальные стропила с коньковой доской.
37. Используйте уровень, чтобы убедиться, что линия крыши ровная.
38. Прибейте стропила под углом к ​​коньковой доске.
39. Прибейте остальные стропила к верхней пластине и коньковой доске.
40. Чтобы построить настил крыши, выровняйте 1/2-дюймовую фанерную доску в нижнем углу крыши.
41. Прибить его к стропилам.
42. Заполните остальную часть крыши фанерой. Теперь вы готовы укладывать подложку и черепицу.

Инструменты и материалы

• Рулетка
• Карандаш
• Молоток
• Каркасный квадрат
• Циркулярная пила или торцовочная пила
• Зажимы
• Уровень
