графические и буквенные по ГОСТ
Как невозможно читать книгу без знания букв, так невозможно понять ни один электрический чертеж без знания условных обозначений.
В этой статье рассмотрим условные обозначения в электрических схемах: какие бываю, где найти расшифровку, если в проекте она не указана, как правильно должен быть обозначен и подписан тот или иной элемент на схеме.
Содержание
- 1 Введение
- 2 Виды и типы электрических схем
- 3 Графические обозначения в электрических схемах
- 4 Буквенные обозначения в электрических схемах
- 5 Изображение электрооборудования на планах
- 5.1 Условные графические изображения электрооборудования, электротехнических устройств и электроприемников
- 5.2 Условные графические обозначения линий проводок и токопроводов
- 5.3 Условные графические изображения шин и шинопроводов
- 5.4 Условные графические изображения коробок, шкафов, щитов и пультов
- 5.5 Условные графические обозначения выключателей, переключателей
- 5.6 Условные графические обозначения штепсельных розеток
- 5.7 Условные графические обозначения светильников и прожекторов
- 5.
8 Условные графические обозначения аппаратов контроля и управления
8 Условные графические обозначения аппаратов контроля и управленияВведение
Но начнем немного издалека…
Каждый молодой специалист, который приходит в проектирование, начинает либо со складывания чертежей, либо с чтения нормативной документации, либо нарисуй «вот это» по такому примеру. Вообще, нормативная литература изучается по ходу работы, проектирования.
Невозможно прочитать всю нормативную литературу, относящуюся к твоей специальности или, даже, более узкой специализации. Тем более, что ГОСТ, СНиП и другие нормативы периодически обновляются. И каждому проектировщику приходится отслеживать изменения и новые требования нормативных документов, изменения в линейках производителей электрооборудования, постоянно поддерживать свою квалификацию на должном уровне.
Помните, как Льюиса Кэролла в «Алисе в Стране Чудес»?
«Нужно бежать со всех ног, чтобы только оставаться на месте, а чтобы куда-то попасть, надо бежать как минимум вдвое быстрее!»
Это я не к тому, чтобы поплакаться «как тяжела жизнь проектировщика» или похвастаться «смотрите, какая у нас интересная работа».
Речь сейчас не об этом. Учитывая такие обстоятельства, проектировщики перенимают практический опыт от более опытных коллег, многие вещи просто знают как делать правильно, но не знают почему. Работают по принципу «Здесь так заведено».
Порой, это достаточно элементарные вещи. Знаешь, как сделать правильно, но, если спросят «Почему так?», ответить сразу не сможешь, сославшись хотя бы на название нормативного документа.
В этой статье я решил структурировать информацию, касающуюся условных обозначений, разложить всё по полочкам, собрать всё в одном месте.
Виды и типы электрических схем
Прежде, чем говорить об условных обозначения на схемах, нужно разобраться, какие виды и типы схем бывают. С 01.07.2009 на территории РФ введен в действие ГОСТ 2.701-2008 «ЕСКД. Схемы. Виды и типы. Общие требования к выполнению».
В соответствии с этим ГОСТ, схемы разделяются на 10 видов:
- Схема электрическая
- Схема гидравлическая
- Схема пневматическая
- Схема газовая
- Схема кинематическая
- Схема вакуумная
- Схема оптическая
- Схема энергетическая
- Схема деления
- Схема комбинированная
Виды схем подразделяются на восемь типов:
- Схема структурная
- Схема функциональная
- Схема принципиальная (полная)
- Схема соединений (монтажная)
- Схема подключения
- Схема общая
- Схема расположения
- Схема объединенная
Меня, как электрика, интересуют схемы вида «Схема электрическая».
Вообще, описание и требования к схемам приведены в ГОСТ 2.701-2008 на примере электрических схем, но с 01 января 2012 действует ГОСТ 2.702-2011 «ЕСКД. Правила выполнения электрических схем». Большей частью текст этого ГОСТ дублирует текст ГОСТ 2.701-2008, ссылается на него и другие ГОСТ.
ГОСТ 2.702-2011 подробно описывает требования к каждому виду электрической схемы. При выполнении электрических схем следует руководствоваться именно этим ГОСТ.
ГОСТ 2.702-2011 дает следующее определение понятия электрической схемы: «Схема электрическая — документ, содержащий в виде условных изображений или обозначений составные части изделия, действующие при помощи электрической энергии, и их взаимосвязи». Далее ГОСТ ссылается на документы, регламентирующие правила выполнения условных графических изображения, буквенных обозначений и обозначений проводов и контактных соединений электрических элементов. Рассмотрим каждый отдельно.

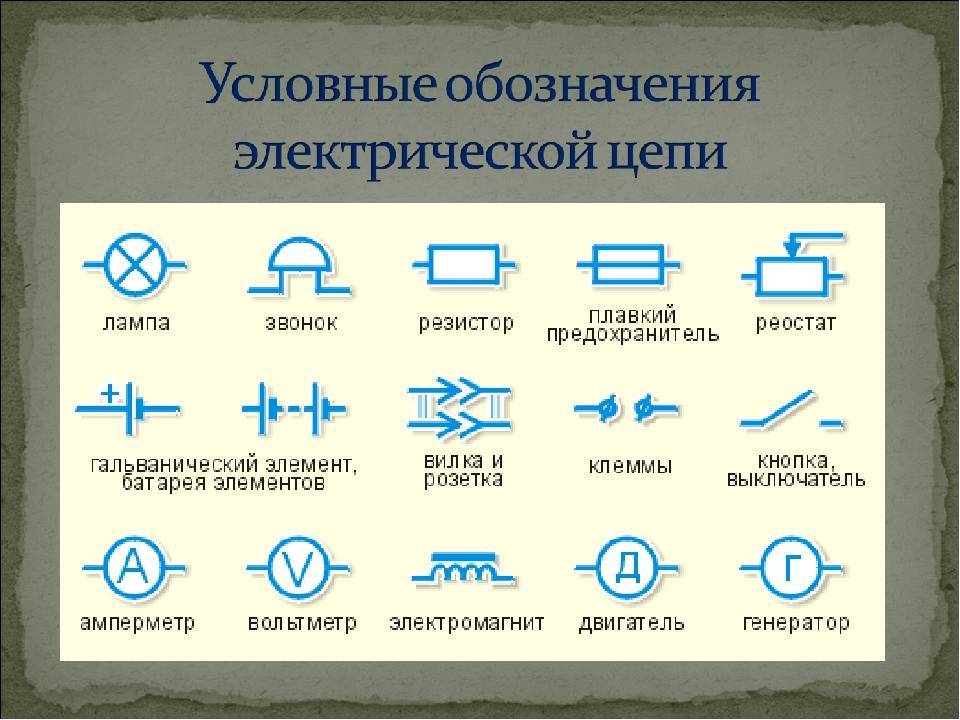

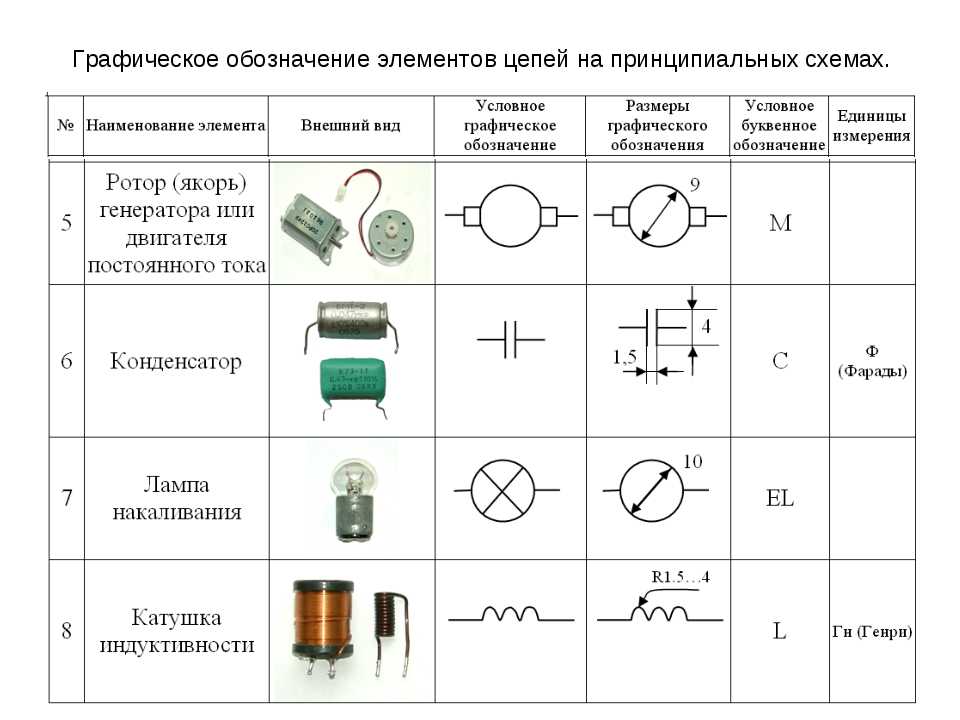

Графические обозначения в электрических схемах
В части графических обозначений в электрических схемах ГОСТ 2.
702-2011 ссылается на три других ГОСТ:
- ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
- ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
- ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».
Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.
Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.
Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).
Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:
с использованием девяти функциональных признаков:
| Наименование | |
| 1. Функция контактора | |
| 2. Функция выключателя | |
| 3. Функция разъединителя | |
| 4. Функция выключателя-разъединителя | |
| 5. Автоматическое срабатывание | |
| 6. Функция путевого или концевого выключателя | |
| 7. Самовозврат | |
| 8. Отсутствие самовозврата | |
| 9. Дугогашение | |
Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах. | |
Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:
| Наименование | Изображение |
| Автоматический выключатель (автомат) | |
| Выключатель нагрузки (рубильник) | |
| Контакт контактора | |
| Тепловое реле | |
| УЗО | |
| Дифференциальный автомат | |
| Предохранитель | |
| Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле) | |
| Выключатель нагрузки с предохранителем (рубильник с предохранителем) | |
| Трансформатор тока | |
| Трансформатор напряжения | |
| Счетчик электрической энергии | |
| Частотный преобразователь | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс) | |
| Контакт замыкающий с замедлением, действующим при срабатывании | |
| Контакт замыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Контакт размыкающий с замедлением, действующим при срабатывании | |
| Контакт размыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Катушка контактора, общее обозначение катушки реле | |
| Катушка импульсного реле | |
| Катушка фотореле | |
| Катушка реле времени | |
| Мотор-привод | |
| Лампа осветительная, световая индикация (лампочка) | |
| Нагревательный элемент | |
| Разъемное соединение (розетка): гнездо штырь | |
| Разрядник | |
| Ограничитель перенапряжения (ОПН), варистор | |
| Разборное соединение (клемма) | |
| Амперметр | |
| Вольтметр | |
| Ваттметр | |
| Частотометр |
Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.
721-74.
| Наименование | Изображение |
| Линия электрической связи, провода, кабели, шины, линия групповой связи | |
| Защитный проводник (PE) допускается изображать штрихпунктирной линией | |
| Графическое разветвление (слияние) линий групповой связи | |
| Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных | |
| Линия электрической связи с одним ответвлением | |
| Линия электрической связи с двумя ответвлениями | |
| Шина (если необходимо графически отделить от изображения линии электрической связи) | |
| Ответвление шины | |
| Шины, графически пересекающиеся и электрически не соединенные | |
| Отводы (отпайки) от шины |
Буквенные обозначения в электрических схемах
Буквенные обозначения определены ГОСТ 2.
710-81 «ЕСКД. Обозначения буквенно-цифровые в электрических схемах».
Обозначения дифавтоматов и УЗО в этом ГОСТ отсутствует. На различных сайтах и форумах в интернете долго обсуждали как же правильно обозначать УЗО и дифавтомат. ГОСТ 2.710-81 в п.2.2.12. допускает использование многобуквенных кодов (а не только одно- и двухбуквенных), поэтому до введения нормативного обозначения я для себя принял трехбуквенное обозначение УЗО и дифавтомата. К двухбуквенному обозначению рубильника я добавил букву D и получил обозначение УЗО. Аналогично поступил с дифавтоматом.
Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено.
Обозначения основных элементов, используемых в однолинейных схемах электрических щитов:
| Наименование | Обозначение |
| Автоматический выключатель в силовых цепях | QF |
| Автоматический выключатель в цепях управления | SF |
| Автоматический выключатель с дифференциальной защитой (дифавтомат) | QFD |
| Выключатель нагрузки (рубильник) | QS |
| Устройство защитного отключения (УЗО) | QSD |
| Контактор | KM |
| Тепловое реле | F, KK |
| Реле времени | KT |
| Реле напряжения | KV |
| Фотореле | KL |
| Импульсное реле | KI |
| Разрядник, ОПН | FV |
| Плавкий предохранитель | FU |
| Трансформатор тока | TA |
| Трансформатор напряжения | TV |
| Частотный преобразователь | UZ |
| Амперметр | PA |
| Вольтметр | PV |
| Ваттметр | PW |
| Частотометр | PF |
| Счетчик активной энергии | PI |
| Счетчик реактивной энергии | PK |
| Фотоэлемент | BL |
| Нагревательный элемент | EK |
| Лампа осветительная | EL |
| Прибор световой индикации (лампочка) | HL |
| Штепсельный разъем (розетка) | XS |
| Выключатель или переключатель в цепях управления | SA |
| Выключатель кнопочный в цепях управления | SB |
| Клеммы | XT |
Изображение электрооборудования на планах
Хотя ГОСТ 2.
701-2008 и ГОСТ 2.702-2011 предусматривают вид электрической схемы «схема расположения», при проектировании зданий и сооружений следует руководствоваться ГОСТ 21.210-2014 «СПДС. Изображения условные графические электрооборудования и проводок на планах». Данный ГОСТ устанавливает условные обозначения электропроводок, прокладок шин, шинопроводов, кабельных линий, электрического оборудования (трансформаторов, электрических щитов, розеток, выключателей, светильников) на планах прокладки электрических сетей.
Эти условные обозначения применяются при выполнении чертежей электроснабжения, силового электрооборудования, электрического освещения и других чертежей. Также данные обозначения используются для изображении потребителей в однолинейных принципиальных схемах электрических щитов.
Условные графические изображения электрооборудования, электротехнических устройств и электроприемников
| Наименование | Изображение |
Устройство электротехническое. Общее изображение | |
| Устройство электрическое, в т.ч. с двигателем | |
| Устройство с генератором | |
| Двигатель-генератор | |
| Комплектное трансформаторное устройство с одним трансформатором | |
| Комплектное трансформаторное устройство с несколькими трансформаторами | |
| Установка комплектная конденсаторная | |
| Установка комплектная преобразовательная | |
| Батарея аккумуляторная | |
| Устройство электронагревательное. Общее обозначение |
Условные графические обозначения линий проводок и токопроводов
| Наименование | Изображение |
| Линия проводки, общее изображение | |
Линия проводки с указанием сведений (о роде тока, напряжения, материале, способе прокладки, отметки и пр. ) | |
| Линия проводки с указанием количества проводников (количество проводников указывают засечками; при количестве проводников более трех, вместо засечек используют цифры) | |
| Линия цепей управления | |
| Линия сетей аварийного эвакуационного и охранного освещения | |
| Линия напряжения 36В и ниже | |
| Линия заземления и зануления | |
| Заземлители | |
| Открытая прокладка проводов и кабелей | |
| Прокладка на тросе | |
| Прокладка в лотке | |
| Прокладка в коробе | |
| Прокладка под плинтусом | |
| Прокладка в трубе | |
| Разделительное уплотнение в в трубах для взрывоопасных помещений | |
| Проводка гибкая в металлорукаве или гибком вводе | |
Вертикальная прокладка. Кабель уходит на более высокую отметку или приходит с более высокой отметки | |
| Вертикальная прокладка. Кабель уходит на более низкую отметку или приходит с более низкой отметки | |
| Вертикальная прокладка. Кабель пересекает отметку, изображенную на плане, сверху вниз или снизу вверх и не имеет горизонтальных участков в пределах данного плана |
К сожалению, AutoCAD в базовой поставке не содержит все необходимые типы линий.
Проектировщики решают эту проблему по-разному:
- большинство выполняет отрисовку проводки обычной линией, а потом дополняет обозначениями кружков, квадратиков и пр.;
- продвинутые пользователи AutoCAD создают собственные типы линий.
Я — сторонник второго способа, т.к. он гораздо удобнее. Если вы используете специальный тип линии, то при её перемещении все «дополнительные» обозначения также перемещаются, ведь они часть линии.
Создать собственный тип линии в AutoCAD достаточно просто.
Вы потратите некоторое время на освоение этого навыка, зато сэкономите потом массу времени при проектировании.
Изображение вертикальной прокладки удобнее всего сделать при помощи блоков AutoCAD, а лучше при помощи динамических блоков.
Условные графические изображения шин и шинопроводов
| Наименование | Изображение |
| Прокладка шин и шинопроводов. Общее изображение | |
| Шина, проложенная на изоляторах | |
| Пакет шин, проложенных на изоляторах | |
| Шины или шинопровод на стойках | |
| Шины или шинопровод на подвесах | |
| Шины или шинопровод на кронштейнах | |
| Троллейная линия | |
| Секционирование троллейной линии | |
| Компенсатор шинный, троллейный | |
Примечание. Изображение места крепления шинопровода должно соответствовать его проектному положению | |
Отрисовку шин и шинопроводов в AutoCAD удобно выполнять при помощи полилинии и/или динамических блоков.
Условные графические изображения коробок, шкафов, щитов и пультов
| Наименование | Изображение |
| Коробка ответвительная | |
| Коробка вводная | |
| Коробка протяжная, ящик протяжной | |
| Коробка, ящик с зажимами | |
| Шкаф распределительный | |
| Щиток групповой рабочего освещения | |
| Щиток групповой аварийного освещения | |
| Щиток лабораторный | |
| Ящик с аппаратурой | |
| Ящик управления | |
| Шкаф, панель, пульт, щиток одностороннего обслуживания, пост местного управления | |
| Шкаф, панель двухстороннего обслуживания | |
| Шкаф, щит, пульт из нескольких панелей одностороннего обслуживания | |
| Шкаф, щит, пульт из нескольких панелей двухстороннего обслуживания | |
| Щит открытый | |
| Ящик трансформаторный понижающий (ЯТП) |
Отрисовку в AutoCAD удобно выполнять при помощи блоков и динамических блоков.
Условные графические обозначения выключателей, переключателей
ГОСТ 21.210-2014 не предусматривает условных изображения для светорегуляторов (диммеров) и отдельного изображения для кнопочных выключателей, поэтому я ввёл для них собственные обозначения в соответствии с п.4.7.
| Наименование | Изображение |
| Выключатель для открытой установки со степенью защиты от IP20 до IP23 | |
| однополюсный | |
| однополюсный сдвоенный | |
| однополюсный строенный | |
| двухполюсный | |
| трехполюсный | |
| Выключатель для скрытой установки со степенью защиты от IP20 до IP23 | |
| однополюсный | |
| однополюсный сдвоенный | |
| однополюсный строенный | |
| двухполюсный | |
| Выключатель для открытой установки со степенью защиты не ниже IP44 | |
| однополюсный | |
| двухполюсный | |
| трехполюсный | |
| Переключатель на два направления без нулевого положения со степенью защиты от IP20 до IP23 | |
| открытой установки | |
| скрытой установки | |
| Переключатель на два направления без нулевого положения со степенью защиты не ниже IP44 | |
| Светорегулятор (диммер) для открытой установки со степенью защиты от IP20 до IP23 | |
| Светорегулятор (диммер) для скрытой установки со степенью защиты от IP20 до IP23 | |
| Светорегулятор (диммер) для открытой установки со степенью защиты не ниже IP44 | |
| Выключатель кнопочный для открытой установки со степенью защиты от IP20 до IP23 | |
| Выключатель кнопочный для скрытой установки со степенью защиты от IP20 до IP23 | |
| Выключатель кнопочный для открытой установки со степенью защиты не ниже IP44 |
Отрисовку в AutoCAD удобно выполнять при помощи динамических блоков.
Я себе сделал один динамический блок для всех типов выключателей.
Условные графические обозначения штепсельных розеток
| Наименование | Изображение |
| Штепсельная розетка открытой установки со степенью защиты от IP20 до IP23 | |
| двухполюсная | |
| двухполюсная сдвоенная | |
| двухполюсная с защитным контактом | |
| двухполюсная сдвоенная с защитным контактом | |
| трехполюсная с защитным контактом | |
| блок из нескольких компьютерных розеток (цифра указывает число розеток в блоке) | |
| блок из нескольких бытовых розеток (цифра указывает число розеток в блоке) | |
| Штепсельная розетка скрытой установки со степенью защиты от IP20 до IP23 | |
| двухполюсная | |
| двухполюсная сдвоенная | |
| двухполюсная с защитным контактом | |
| двухполюсная сдвоенная с защитным контактом | |
| трехполюсная с защитным контактом | |
| блок из нескольких компьютерных розеток (цифра указывает число розеток в блоке) | |
| блок из нескольких бытовых розеток (цифра указывает число розеток в блоке) | |
| Штепсельная розетка со степенью защиты не ниже IP44 | |
| двухполюсная | |
| двухполюсная сдвоенная | |
| двухполюсная с защитным контактом | |
| двухполюсная сдвоенная с защитным контактом | |
| трехполюсная с защитным контактом | |
| блок из нескольких компьютерных розеток (цифра указывает число розеток в блоке) | |
| блок из нескольких бытовых розеток (цифра указывает число розеток в блоке) |
Отрисовку в AutoCAD удобно выполнять при помощи динамических блоков.
Я себе сделал один динамический блок для всех типов розеток.
Условные графические обозначения светильников и прожекторов
Радует, что в обновленной версии ГОСТ добавлены изображения светодиодных светильников и светильников с компактными люминесцентными лампами.
| Наименование | Изображение |
| Светильник с лампой накаливания, галогенной лампой | |
| Светильник с компактными люминесцентными лампами | |
| Светильник светодиодный с формой, отличной от линейной | |
| Светильник с линейными люминесцентными лампами (допускается также изображать в масштабе чертежа) | |
| Светильник линейный светодиодный (допускается также изображать в масштабе чертежа) | |
| Светильник с разрядной лампой высокого давления | |
| Люстра | |
| Светильник-световод щелевой | |
Прожектор. Общее изображение | |
| Группа прожекторов с направлением оптической оси в одну сторону | |
| Группа прожекторов с направлением оптической оси во все стороны | |
| Светофор сигнальный (три лампы) | |
| Патрон ламповый стенной | |
| Патрон ламповый подвесной | |
| Патрон ламповый потолочный | |
| Светильник аварийного освещения (пример светильника с лампой накаливания) | |
| Светильник для специального освещения (световой указатель) |
Отрисовку светильников в AutoCAD удобно выполнять при помощи динамических блоков.
Условные графические обозначения аппаратов контроля и управления
| Наименование | Изображение |
| Звонок | |
| Сирена, гудок, ревун | |
| Табло для вызова персонала на один сигнал | |
| Табло для вызова персонала на несколько сигналов | |
| Надписи и знаки рекламные | |
Устройство пусковое для электродвигателей. Общее изображение | |
| Магнитный пускатель | |
| Пост кнопочный | |
| на одну кнопку | |
| на две кнопки | |
| на три кнопки | |
| с двумя светящимися кнопками | |
| на две кнопки с двумя сигнальными лампами |
Отрисовку в AutoCAD удобно выполнять при помощи динамических блоков.
Подпишитесь и получайте уведомления о новых статьях на e-mail
9 Названия профессий в области графического дизайна для креативщиков
Возможно, поля ваших блокнотов заполнены каракулями, геометрическими фигурами или набросками предметов вокруг вас. Может быть, ваша рука всегда чесалась, чтобы схватиться за кисть или кусочек древесного угля. Или, может быть, вы просто смотрите на мир немного по-другому — замечаете эстетику архитектуры города, пока ждете автобус, или смелую цветовую гамму витрины магазина.
Какими бы ни были детали, карьера графического дизайнера всегда привлекала вас. Пока вы думаете о том, как подойти к планированию карьеры, которая использует ваш творческий потенциал, найдите время, чтобы изучить широкий спектр названий должностей в области графического дизайна.
Творческий результат принимает множество форм, поэтому неудивительно, что существует большое разнообразие должностей, которые могут подпадать под эгиду графического дизайна. Независимо от того, хотите ли вы разрабатывать продукты, веб-контент или управлять общей картиной, у вас есть множество возможностей для изучения. Мы определили несколько названий должностей для графических дизайнеров, которые представляют некоторые из захватывающих и динамичных подходов к карьере в области графического дизайна.
9 профессий, которые пригодятся вам в области графического дизайна
В зависимости от того, как вы подходите к работе графическим дизайнером, вы можете работать в маркетинговом агентстве, в составе штатной команды крупной компании или в качестве независимого подрядчика.
Графические дизайнеры работают над развитием и усовершенствованием визуальной коммуникации. Через иллюстрацию, графику и типографику графические дизайнеры передают идеи и сообщения.
Визуальная коммуникация необходима в различных отраслях и областях. Графические дизайнеры могут работать во многих различных творческих областях, от очень технических до очень абстрактных. В зависимости от ваших интересов и навыков, вы можете подойти для ряда неожиданных ролей в графическом дизайне. Вот девять названий профессий, которые позволяют графическим дизайнерам работать в самых разных условиях.
1. Художник-постановщик
Художники-постановщики когда-то отвечали за так называемую «вклейку» — буквально вырезали и вклеивали макеты перед печатью. Сегодня художники-постановщики работают с компьютерными программами, чтобы довести до конца качество дизайна и убедиться, что все соответствует соответствующим стандартам форматирования файлов или требований к печати. Художникам-постановщикам необходимо хорошо разбираться в программном обеспечении для дизайна — часто им поручают взять общий дизайн-макет и скорректировать его, чтобы он соответствовал конкретным цифровым и печатным форматам или спецификациям.
Хотите узнать больше о работе художника-постановщика? Наша статья « Кто такой художник-постановщик? Эксперты по творческому исполнению , »раскрывается более подробно.
2. UX-дизайнер
UX-дизайнер, или «дизайнер взаимодействия с пользователем», фокусируется на том, как люди взаимодействуют с продуктами, приложениями или веб-сайтами. Эта особенность дизайна позволяет учитывать потребности пользователей и общую цель дизайна за счет включения факторов доступности и психологии пользователя в общий внешний вид дизайна. Эта область дизайна часто «скрыта» — большинство людей не замечают хороший UX-дизайн, потому что часто он просто кажется правильным; кнопки находятся в местах, которые имеют смысл, информация подается интуитивно, а взгляд пользователя естественным образом притягивается к наиболее важным областям дизайна.
3. Мультимедийный дизайнер
Мультимедийные дизайнеры работают с двумя или более формами контента.
Вы можете думать о мультимедийных дизайнерах как о контрасте с культовыми рекламщиками, работавшими на Мэдисон-авеню в 1960-х годах, которые работали только с печатными изданиями и неподвижными изображениями. Мультимедийные дизайнеры могут работать с текстом, аудио, изображениями, анимацией, видео или интерактивным контентом. Их технические навыки, а также их творческое воображение ценятся в таких разнообразных областях, как игры и развлечения, телекоммуникации и даже изобразительное искусство.
4. Аниматор
Аниматоры создают фильмы и визуальные эффекты, упорядочивая изображения, рисунки или модели, чтобы воплотить свои проекты в жизнь. Аниматоры обычно работают в производственных компаниях, компаниях по производству компьютерных игр или анимационных студиях. Хотя это и не часто, некоторые аниматоры даже нанимаются для воссоздания мест преступления или других мест для судебно-медицинских экспертов.
Чтобы узнать больше о том, где работают аниматоры, посмотрите, « Где работают аниматоры: 5 вариантов, о которых вы никогда не знали ».
5. Арт-директор
Арт-директора обычно руководят командой художников, работая больше с людьми, чем с созданием макетов. Хотя арт-директора обычно не создают отдельные компоненты обложки книги, разворота журнала или рекламной кампании, они несут ответственность за создание общей визуальной концепции. Они тесно сотрудничают с копирайтерами, чтобы создать связь между графикой и текстом, чтобы каждый дизайн имел сильное и четкое воздействие. Как менеджеры, арт-директора нуждаются в сильных лидерских качествах и заинтересованности в развитии сильных сторон каждого члена своей команды.
6. Художник-макетчик
Художники-макетчики работают с такими программами, как InDesign или PageMaker, для объединения изображений в более крупный дизайн. Художники-макетчики полагаются на сильные художественные навыки, чтобы сбалансировать композиции и передать идеи. Некоторые художники-макетчики могут нести ответственность за создание концепции своего макета, а также за исполнение, в то время как другие отвечают за объединение существующей концепции дизайна.
7. Веб-разработчик
Графические дизайнеры часто переходят в веб-дизайн. Хотя это требует дополнительных знаний в области кодирования и программного обеспечения, большая часть веб-разработки сводится к визуальной коммуникации — опыту графических дизайнеров. Веб-разработчики должны понимать пользовательский интерфейс, как и дизайнеры UX. Поскольку многие веб-разработчики работают не по найму, сильные организационные и межличностные навыки очень важны.
8. Дизайнер книг
Дизайнеры книг разрабатывают как внешние обложки, так и внутренние макеты книг. Создание внутренней части книги называется набором текста, хотя вместо того, чтобы собирать каждую букву на печатном станке, современные дизайнеры книг полагаются на такие программы, как InDesign или Quark. Дизайн обложек книг может включать в себя создание иллюстраций или составление уникальных и привлекательных шрифтов. Сильные книжные дизайнеры могут отразить содержание, тон и голос книги с помощью одной графики — непростая задача.
9. Учитель (нелицензированные роли)
Графический дизайн — это постоянно меняющаяся профессия со множеством нюансов. Чтобы подготовить следующее поколение графических дизайнеров, колледжам, университетам и учебным программам нужны учителя с опытом, проницательностью и заинтересованностью в том, чтобы помочь новым людям войти в мир графического дизайна. В то время как работа графических дизайнеров часто заключается в создании следующего великого дизайна, учитель графического дизайна больше заинтересован в том, чтобы помочь поддержать следующего великого дизайнера. Для дизайнеров, которые больше заинтересованы в человеческой стороне дизайна, преподавание может стать полезной ролью.
Хотите узнать больше о графическом дизайне?
Если вы интересуетесь графическим дизайном, у вас есть много возможностей. Найдите время, чтобы изучить ваши возможности и интересы в этой области. Хотя карьера в графическом дизайне может быть захватывающей и прибыльной, это также конкурентоспособная и быстро развивающаяся область.
Потенциальные графические дизайнеры могут выбрать самостоятельное изучение области или поступить на программу получения степени графического дизайна, сделать следующий шаг в планировании своей карьеры, задав вопрос: «Стоит ли получить степень графического дизайна или бесполезна?
Бюро трудовой статистики США
ДЛЯ ПРИНТЕРА
- Резюме
- Что они делают
- Рабочая среда
- Как стать единым целым
- Оплата
- Перспективы работы
- Данные о штате и районе
- Аналогичные занятия
- Подробнее
Резюме
Пожалуйста, включите JavaScript, чтобы воспроизвести это видео.
Стенограмма видео доступна по адресу https://www.youtube.com/watch?v=dt6td67yF9E.
| Краткие сведения: графические дизайнеры | |
|---|---|
| Медианная заработная плата 2021 г. | 50 710 долларов в год 24,38 $ в час |
| Стандартное начальное образование | Степень бакалавра |
| Опыт работы по родственной профессии | Нет |
| Обучение на рабочем месте | Нет |
Количество рабочих мест, 2021 г. | 265 000 |
| Перспективы работы, 2021-31 | 3% (медленнее среднего) |
| Изменение занятости, 2021-31 | 6 800 |
Что делают графические дизайнеры
Графические дизайнеры создают визуальные концепции с помощью компьютерного программного обеспечения или вручную, чтобы донести идеи, которые вдохновляют, информируют и очаровывают потребителей.
Рабочая среда
Многие из этих работников заняты в специализированных дизайнерских услугах, издательском деле или рекламе, связях с общественностью и смежных отраслях услуг.
Как стать графическим дизайнером
Графическим дизайнерам обычно требуется степень бакалавра в области графического дизайна или смежной области.
Кандидаты на должности графического дизайнера должны иметь портфолио, демонстрирующее их креативность и оригинальность.
Оплата
Средняя годовая заработная плата графических дизайнеров в мае 2021 года составляла 50 710 долларов.
Несмотря на ограниченный рост занятости, ежегодно в среднем в течение десятилетия прогнозируется около 24 800 вакансий для графических дизайнеров. Ожидается, что большинство этих вакансий возникнет в связи с необходимостью замены работников, которые переходят на другую профессию или выходят из состава рабочей силы, например, в связи с уходом на пенсию.
Данные по штатам и районам
Исследуйте ресурсы для трудоустройства и заработной платы по штатам и районам для графических дизайнеров.
Похожие занятия
Сравните должностные обязанности, образование, карьерный рост и заработную плату графических дизайнеров с аналогичными занятиями.
Дополнительная информация, включая ссылки на O*NET
Узнайте больше о графических дизайнерах, посетив дополнительные ресурсы, включая O*NET, источник основных характеристик работников и профессий.
Графические дизайнеры создают дизайн либо вручную, либо с помощью пакетов компьютерных программ.
Графические дизайнеры создают визуальные концепции, используя компьютерное программное обеспечение или вручную, для передачи идей, которые вдохновляют, информируют и очаровывают потребителей. Они разрабатывают общий макет и производственный дизайн для таких приложений, как реклама, брошюры, журналы и отчеты.
Обязанности
Графические дизайнеры обычно делают следующее:
- Встреча с клиентами или арт-директором для определения объема проекта
- Используйте цифровую иллюстрацию, программное обеспечение для редактирования фотографий и программное обеспечение для компоновки для создания дизайнов
- Создавайте визуальные элементы, такие как логотипы, оригинальные изображения и иллюстрации, чтобы помочь донести сообщение
- Дизайн-макеты, включая выбор цветов, изображений и шрифтов
- Презентация концепции дизайна клиентам или арт-директорам
- Включение изменений, рекомендованных клиентами или арт-директорами, в окончательный дизайн
- Проверка проектов на наличие ошибок перед их печатью или публикацией
Графические дизайнеры, также называемые художниками-графиками или коммуникационными дизайнерами, объединяют искусство и технологии для передачи идей с помощью изображений и макетов веб-сайтов и печатных страниц.
Они могут использовать различные элементы дизайна для достижения художественных или декоративных эффектов.
Графические дизайнеры работают как с текстом, так и с изображениями. Они часто выбирают тип, шрифт, размер, цвет и длину строки заголовков, заголовков и текста. Графические дизайнеры также решают, как изображения и текст будут сочетаться в печати или на веб-странице, в том числе, сколько места будет занимать каждое из них. При использовании текста в макетах графические дизайнеры сотрудничают с писатели , которые выбирают слова и решают, будут ли они помещены в абзацы, списки или таблицы. Используя изображения, текст и цвет, графические дизайнеры могут преобразовывать данные в визуальную графику и диаграммы, чтобы сделать сложные идеи более доступными.
Графический дизайн важен для маркетинга и продажи продукции, а также является важнейшим компонентом брошюр и логотипов. Поэтому графические дизайнеры часто тесно сотрудничают с людьми в сфере рекламы и продвижения, связей с общественностью и маркетинга.
Часто дизайнеры специализируются на определенной категории или типе клиентов. Например, некоторые дизайнеры создают графику, используемую на упаковке продукта, а другие могут работать над визуальным дизайном, используемым на обложках книг.
Графические дизайнеры должны идти в ногу с программным обеспечением и компьютерными технологиями, чтобы оставаться конкурентоспособными.
Некоторые люди, имеющие опыт работы в области графического дизайна, становятся преподавателями высших учебных заведений и преподают в школах дизайна, колледжах и университетах.
Некоторые графические дизайнеры специализируются на экспериментальном графическом дизайне. Эти дизайнеры работают с архитекторами , промышленными дизайнерами , ландшафтными архитекторами и дизайнерами интерьеров для создания интерактивных дизайнерских сред, таких как музейные выставки, выставки общественного искусства и торговые площади.
Графические дизайнеры обычно работают в студии, где у них есть доступ к чертежным столам и компьютерам.
Графические дизайнеры занимали около 265000 рабочих мест в 2021 году. Крупнейшими работодателями графических дизайнеров были следующие:
| Самозанятые работники | 19% |
| Специализированные дизайнерские услуги | 9 |
| Реклама, связи с общественностью и сопутствующие услуги | 9 |
| Печать и связанная с ней вспомогательная деятельность | 7 |
| Издательства газет, периодических изданий, книг и справочников | 5 |
Графические дизайнеры обычно работают в студиях, где у них есть доступ к такому оборудованию, как чертежные столы, компьютеры и программное обеспечение. Хотя многие графические дизайнеры работают независимо, те, кто работает в специализированных фирмах по графическому дизайну, часто являются частью команды дизайнеров.
Многие графические дизайнеры сотрудничают с коллегами или работают с клиентами над проектами.
Графики работы
Графики графических дизайнеров варьируются в зависимости от рабочих нагрузок и сроков.
Тем, кто работает не по найму, возможно, придется скорректировать свой рабочий день, чтобы встречаться с клиентами по вечерам или в выходные дни. Кроме того, они могут тратить часть своего времени на поиск новых проектов или конкурировать с другими дизайнерами за контракты.
Как стать графическим дизайнером Об этом разделе
Графические дизайнеры должны продемонстрировать свое творчество и оригинальность с помощью профессионального портфолио.
Графическим дизайнерам обычно требуется степень бакалавра в области графического дизайна или смежной области. Кандидаты на должности графического дизайнера должны иметь портфолио, демонстрирующее их креативность и оригинальность.
Образование
Графическим дизайнерам обычно требуется степень бакалавра в области графического дизайна или смежной области изобразительного искусства. Люди, имеющие степень бакалавра в другой области, могут пройти техническое обучение в области графического дизайна, чтобы соответствовать большинству требований при приеме на работу.
Национальная ассоциация школ искусства и дизайна аккредитовала более 360 высших учебных заведений, университетов и независимых институтов с программами в области искусства и дизайна. Большинство программ включают курсы студийного искусства, принципы дизайна, компьютеризированный дизайн, производство коммерческой графики, методы печати и дизайн веб-сайтов. Кроме того, студенты должны рассмотреть курсы по письму, маркетингу и бизнесу, которые помогают дизайнерам эффективно работать в проектных группах.
Учащиеся старших классов, интересующиеся графическим дизайном, должны пройти базовые курсы по искусству и дизайну, если таковые имеются.
Многие программы бакалавриата требуют, чтобы студенты прошли год базовых курсов по искусству и дизайну, прежде чем будут допущены к формальной программе получения степени. Некоторые школы требуют, чтобы абитуриенты представили эскизы и другие примеры своих художественных способностей.
Многие программы предоставляют учащимся возможность создать портфолио — коллекцию завершенных работ, демонстрирующую стили и способности художника. Для многих художников, включая графических дизайнеров, создание портфолио имеет важное значение, поскольку работодатели полагаются на портфолио при принятии решений о найме.
Графические дизайнеры должны идти в ногу с новым и обновленным программным обеспечением для компьютерной графики и дизайна либо самостоятельно, либо с помощью официальных программ обучения работе с программным обеспечением. Профессиональные ассоциации, специализирующиеся на графическом дизайне, такие как AIGA, предлагают курсы, предназначенные для поддержания навыков своих членов в актуальном состоянии.
Другой опыт
Графические дизайнеры часто набираются опыта во время стажировок, которые они могут пройти во время участия в программе дизайна. Стажировки позволяют начинающим графическим дизайнерам работать с дизайнерами и испытать процесс проектирования от концепции до завершения.
Лицензии, сертификаты и регистрации
Программы сертификацииобычно доступны у поставщиков программных продуктов. Сертификация программного обеспечения для графического дизайна демонстрирует компетентность и может предоставить соискателям конкурентное преимущество.
Развитие
Опытные графические дизайнеры могут продвигаться до главного дизайнера, арт-директора или других руководящих должностей.
Важные качества
Аналитические способности. Графические дизайнеры должны уметь воспринимать свою работу с точки зрения потребителей, чтобы гарантировать, что дизайн передает сообщение клиента.
Художественные способности .
Графические дизайнеры должны уметь создавать дизайны, интересные с художественной точки зрения и привлекательные для клиентов и потребителей. Они создают грубые иллюстрации дизайнерских идей либо вручную, либо с помощью компьютерных программ.
Коммуникативные навыки . Графические дизайнеры должны общаться с клиентами, покупателями и другими дизайнерами, чтобы их проекты точно и эффективно передавали информацию.
Компьютерные навыки . Большинство графических дизайнеров используют специализированное программное обеспечение для графического дизайна для подготовки своих проектов.
Творчество . Графические дизайнеры должны уметь придумывать новые подходы к донесению идей до потребителей. Они разрабатывают уникальные дизайны, которые передают сообщение своего клиента.
Навыки тайм-менеджмента . Графические дизайнеры часто работают одновременно над несколькими проектами, каждый из которых имеет свой крайний срок.
Графические дизайнеры
Средняя годовая заработная плата, май 2021 г.
- Графические дизайнеры
$50,710
- Art and design workers
$48,220
- Total, all occupations
$45,760
Средняя годовая заработная плата графических дизайнеров в мае 2021 года составляла 50 710 долларов. Медианная заработная плата — это заработная плата, при которой половина работающих по профессии зарабатывает больше этой суммы, а половина — меньше. Самые низкие 10 процентов заработали менее 31 310 долларов, а самые высокие 10 процентов заработали более 9 долларов.8260.
В мае 2021 года средняя годовая заработная плата графических дизайнеров в ведущих отраслях, в которых они работали, была следующей:
| Специализированные дизайнерские услуги | 58 610 долларов США |
| Реклама, связи с общественностью и сопутствующие услуги | 52 050 |
| Издательства газет, периодических изданий, книг и справочников | 44 540 |
| Печать и связанная с ней вспомогательная деятельность | 39 090 |
График работы графических дизайнеров варьируется в зависимости от загруженности и сроков.
Тем, кто работает не по найму, возможно, придется скорректировать свой рабочий день, чтобы встречаться с клиентами по вечерам или в выходные дни. Кроме того, они могут тратить часть своего времени на поиск новых проектов или конкурировать с другими дизайнерами за контракты.
Графические дизайнеры
Процентное изменение занятости, прогнозируемое на 2021–2031 гг.0382
Прогнозируется, что занятость графических дизайнеров вырастет на 3 процента с 2021 по 2031 год, что медленнее, чем в среднем по всем профессиям.
Несмотря на ограниченный рост занятости, ежегодно в среднем в течение десятилетия прогнозируется около 24 800 вакансий для графических дизайнеров. Ожидается, что большинство этих вакансий возникнет в связи с необходимостью замены работников, которые переходят на другую профессию или выходят из состава рабочей силы, например, в связи с уходом на пенсию.
Занятость
Поскольку компании продолжают расширять свое цифровое присутствие, могут потребоваться графические дизайнеры для создания визуально привлекательных и эффективных макетов веб-сайтов и сайтов социальных сетей. Однако сокращение печатных газет и журналов может ограничить рост занятости графических дизайнеров, которые создают рекламу для компаний и продуктов.
| Должность | SOC-код | Занятость, 2021 | Прогнозируемая занятость, 2031 | Изменение, 2021-31 | Занятость по отраслям | ||
|---|---|---|---|---|---|---|---|
| Процент | Цифровой | ||||||
ИСТОЧНИК: Бюро статистики труда США, Программа прогнозирования занятости | |||||||
Графические дизайнеры | 27-1024 | 265 000 | 271 800 | 3 | 6 800 | Получить данные | |
Программа статистики занятости и заработной платы (OEWS) ежегодно производит оценки занятости и заработной платы для более чем 800 профессий.
Эти оценки доступны для страны в целом, для отдельных штатов, а также для столичных и неметропольных территорий. Ссылки ниже ведут на карты данных OEWS по занятости и заработной плате по штатам и районам.
- Графические дизайнеры
Прогнозы профессиональной занятости разрабатываются для всех штатов службой информации о рынке труда (LMI) или отделами прогнозов занятости отдельных штатов. Все данные прогнозов штата доступны на сайте www.projectionscentral.org. Информация на этом сайте позволяет сравнивать прогнозируемый рост занятости по профессии между штатами или в пределах одного штата. Кроме того, штаты могут составлять прогнозы по районам; есть ссылки на веб-сайты каждого штата, где эти данные могут быть получены.
CareerOneStop CareerOneStop включает в себя сотни профессиональных профилей с данными, доступными по штатам и городам. В левом боковом меню есть ссылки для сравнения профессиональной занятости по штатам и профессиональной заработной платы по местности или городскому району.
Существует также инструмент информации о зарплате для поиска заработной платы по почтовому индексу.
В этой таблице приведен список профессий, обязанности которых аналогичны обязанностям графических дизайнеров.
| Род занятий | Должностные обязанности | НАЧАЛЬНОЕ ОБРАЗОВАНИЕ | СРЕДНЯЯ ЗАРАБОТНАЯ ПЛАТА 2021 | |
|---|---|---|---|---|
| Арт-директора | Арт-директора отвечают за визуальный стиль и образы в журналах, газетах, упаковку продукции, кино- и телепродукцию. | степень бакалавра | 100 890 долларов США | |
| Ремесленники и художники изобразительного искусства | Ремесленники и художники используют различные материалы и техники для создания произведений искусства для продажи и выставки. | Посмотрите, как стать одним из них | 49 960 долларов США | |
| Настольные издатели | Настольные издатели используют компьютерное программное обеспечение для разработки макетов страниц для элементов, которые печатаются или публикуются в Интернете. | степень младшего специалиста | 46 910 долларов США | |
| Составители | Чертежи используют программное обеспечение для преобразования проектов инженеров и архитекторов в технические чертежи. | степень младшего специалиста | $60,290 | |
| Промышленные дизайнеры | Промышленные дизайнеры объединяют искусство, бизнес и инженерию для разработки концепций выпускаемой продукции. | степень бакалавра | 77 030 долларов США | |
| Художники по спецэффектам и аниматоры | Художники по спецэффектам и аниматоры создают движущиеся изображения и визуальные эффекты для различных средств массовой информации и развлечений. | степень бакалавра | 78 790 долларов США | |
| Технические писатели | Технические писатели готовят руководства по эксплуатации, практические руководства, журнальные статьи и другие вспомогательные документы, чтобы упростить передачу сложной и технической информации. | степень бакалавра | 78 060 долларов США | |
| Веб-разработчики и цифровые дизайнеры | Веб-разработчики создают и поддерживают веб-сайты. |
