🏠 Свайно-ростверковый фундамент: виды и назначение

Если участок имеет достаточно сложный ландшафт, в качестве основания для дома стоит использовать свайно-ростверковый фундамент. Подобное основание обладает высокими эксплуатационными характеристиками и имеет ряд достоинств. Предлагаем познакомиться с существующими разновидностями и порядком выполнения монтажных работ.

ФОТО: postroifundament.ru
Свайно-ростверковый фундамент – универсальное основание.

Читайте в статье

1 Свайно-ростверковый фундамент: условия применения
2 Конструктивные особенности и принцип работы
3 Основные виды свайно-ростверкового фундамента
- 3.1 По типу обвязки
- 3.2 По типу свай
- 3.3 По способу погружения в грунт
4 Достоинства и недостатки
5 Критерии выбора: когда свайно-ростверковый фундамент – лучший вариант
6 Проектирование
7 Расчёт необходимого количества материалов
8 Технология строительства: основные этапы
- 8. 1 Разметка и земляные работы
- 8.2 Формирование песчаной подушки
- 8.3 Обустройство опалубки
- 8.4 Монтаж свай
- 8.5 Заливка ростверка
- 8.6 Утепление и гидроизоляция
9 Возможные ошибки при строительстве свайно-ростверкового фундамента

Свайно-ростверковый фундамент: условия применения

Подобное основание способно прослужить много лет, выдерживая значительные температурные колебания. Подходит для общественных зданий и жилых домов. Применяют для каркасных строений, а также сооружений, построенных из кирпича и газосиликатных блоков. Допустимо строительство на участках с повышенной плотностью, высоким уровнем грунтовых вод либо с нестабильной почвой и плывунами.

ФОТО: f136.ru
Выдерживает нагрузку, создаваемую кирпичными стенами.

Конструктивные особенности и принцип работы

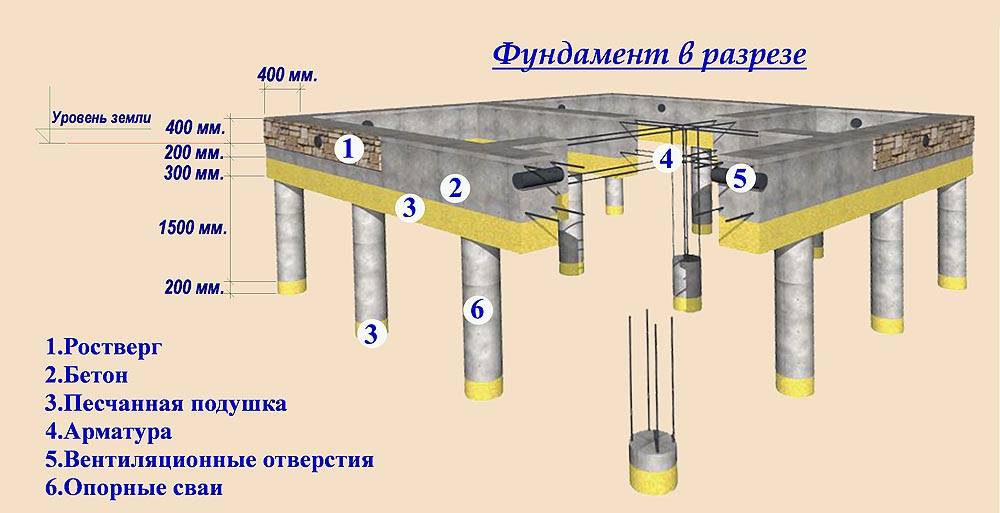

Свайно-ростверковый фундамент состоит из свай и ростверка. Последний – это плиты либо балки, соединяющие опоры между собой. Монтируется над поверхностью земли. Бывает монолитным, сборно-монолитным, сборным.

ФОТО: montag-rb.ru
Свайно-ростверковый фундамент состоит из опор и ростверка.

Соединение опор между собой с помощью ростверка способствует равномерному распределению нагрузки. Это актуально при строительстве блочных либо кирпичных строений.

ФОТО: teremforum.ru
Ростверк равномерно распределяет нагрузку.

Основные виды свайно-ростверкового фундамента

Конструктивное исполнение свайно-ростверкового фундамента может отличаться. Для его устройства могут использоваться опоры разного типа. Предлагаем познакомиться с основными видами, чтобы вам было проще сделать выбор в пользу основания конкретного типа.

ФОТО: vitoslavica.ru
Исполнение свайно-ростверкового фундамента может отличаться.

По типу обвязки

Для изготовления ростверка может использоваться стальной швеллер либо монолитный железобетон. Наибольшее распространение получил второй тип. Такая конструкция способна выдержать значительную нагрузку. Если возводится хозпостройка, гараж либо каркасное строение, можно использовать металлическую обвязку.

ФОТО: superfundamentufa.ru
Железобетон способен выдержать значительную нагрузку.

По типу свай

В зависимости от типа используемых опор, свайно-ростверковый фундамент может быть:

Винтовым. Аналогичен основанию на винтовых сваях, но имеет расположенный на опорах ростверк. Сваи металлические, имеют большой диаметр. Их нижняя часть выполняется заострённой с лопастями для удобства закручивания.
Буронабивным. Опоры формируются внутри асбестоцементных труб, используемых в качестве несъёмной опалубки. Оптимальный вариант при устройстве основания своими руками.
Забивным. Допускает использование пустотелых опор, а также цельных, изготовленных из стали, дерева, железобетона. Монтируются в предварительно подготовленные скважины, глубина которых равна трети длины опоры.

ФОТО: vitoslavica.ru
Буронабивные сваи достаточно популярны.

По способу погружения в грунт

Свайно-ростверковый фундамент, в зависимости от способа погружения опор в грунт, принято делить на:

забивной. Для забивания свай используется спецтехника;
набивной. Сначала бурятся скважины, затем в подготовленные ямы заливается бетон;
винтовой. Для вкручивания опор используется спецоборудование.

ФОТО: sdmco.ru
Забивные сваи погружаются в грунт с помощью спецтехники.

Достоинства и недостатки

Для свайно-ростверкового фундамента характерен ряд преимуществ. Такое основание:

доступно. Минимальный объём земляных работ существенно снижает затраты на устройство фундамента;
устойчиво. Благодаря большой несущей способности может использоваться для возведения многоэтажных строений из тяжёлых материалов;
универсально. Оптимальный вариант для большинства грунтов и участков с любым ландшафтом. Уровень грунтовых вод также не имеет значения;
допускает отдельный монтаж набивных свай и ростверка, позволяя сократить затраты на бетонную смесь;
позволяет выбрать месторасположение свай с учётом прохождения подземных коммуникаций. Это значительно упрощает выполнение проектных работ;
обладает высокой прочностью. При условии, что все монтажные работы были выполнены с соблюдением правил, свайно-ростверковый фундамент не деформируется в процессе эксплуатации;
позволяет отказаться от выполнения подготовительных работ;
обладает хорошими теплоизоляционными характеристиками;
существенно снижает риск затопления дома при выборе свайных конструкций достаточной высоты;
легко монтируется. Работы могут выполняться самостоятельно;
формируется в сжатые сроки.

ФОТО: kabrus.ru
Подходящий вариант для участков с любым ландшафтом.

Из недостатков стоит отметить:

сложность строительства на участках с каменистой почвой, так как на них достаточно проблемно установить сваи;
необходимость выполнения дополнительных теплоизоляционных работ при возведении дома в регионе с суровым климатом;
невозможность устройства подвала либо цокольного этажа;
необходимость расчёта несущей способности опор, который проблематично выполнить самостоятельно.

От устройства свайно-ростверкового фундамента стоит отказаться при возведении частного дома на участке с горизонтальным смещением почвы либо со значительной усадкой. Это может спровоцировать нарушение устойчивости опор.

ФОТО: sps-str.ru
От устройства повала придётся отказаться.

Критерии выбора: когда свайно-ростверковый фундамент – лучший вариант

Выбор в пользу свайно-ростверкового фундамента делается в том случае, если:

участок с большим уклоном. Устройство ленточной конструкции будет затруднено;
имеются элементы ландшафтного дизайна, которые не хочется разрушать при строительстве дома;
невозможно выполнить земляные работы из-за близкого расположения соседних строений;
грунтовые воды подошли близко к поверхности. Устройство высокой подсыпки чревато значительными финансовыми тратами;
надо сократить сроки строительства;
на участке уже имеются инженерные коммуникации. Их наличие усложняет возведение фундамента.

ФОТО: small-house.ru
В ряде случаев свайно-ростверковый фундамент – лучший вариант.

Проектирование

До начала монтажных работ выполняется точный расчёт свайно-ростверкового фундамента, который начинается с проработки проекта будущего здания и составления эскиза основания. Обязательно прорабатывается схема расположения свай. Их устанавливают в местах пересечения стенок и в углах.

ФОТО: obetone.com
Схема расположения свай тщательно продумывается.

Внимание! Расстояние между сваями обычно не превышает 3 м. При большем значении монтируются дополнительные опоры.

Совместно с расчётом количества и определением месторасположения опор, рассчитывается их высота и толщина. Для точного вычисления надо знать:

массу возводимого строения. Рассчитывается суммарный вес отделочных материалов, мебели, домашней утвари;
опорную площадь. Зная вес и учитывая коэффициент надёжности, определяют нагрузку на каждую опору;
габариты свай. Определяется площадь одной опоры. Суммарное значение сравнивается с требуемой опорной площадью.

Расчёт необходимого количества материалов

До начала монтажных работ следует приобрести всё необходимое. Количество свай рассчитывается по разработанной схеме. Материал для изготовления ростверка закупается с учётом его параметров. Для этого определяется необходимый объём бетонного раствора.

ФОТО: stroyfora.ru
Необходимое количество материала рассчитывается для конкретной конструкции.

Технология строительства: основные этапы

Чтобы свайно-ростверковый фундамент смог выдержать эксплуатационную нагрузку, при выполнении монтажных работ следует тщательно соблюдать технологию. Предлагаем познакомиться с основными этапами и их содержанием.

Разметка и земляные работы

До начала строительных работ на участке выполняется подготовка территории. Если имеются насаждения или камни, мешающие формированию основания, их удаляют. Грунт выравнивается. Наносится разметка. Для определения положения опор свайно-ростверкового фундамента используются колышки с ниткой. Выясняется место наружной и внутренней стены. Контролируются положения диагоналей.

После выполнения разметки производятся земляные работы. Прокапывается траншея под ростверк. Её ширина зависит от назначения возводимого строения. Для жилых домов – 0,8 м, для хозпостроек – 0,25 м. Глубина траншеи – 0,7 м, отверстий под столбы 0,2–0,3 м. Сверлятся лунки под опоры. Делается это с помощью подходящего инструмента или спецтехники.

Земляные работы выполняются по предварительно выполненной разметке

Формирование песчаной подушки

Геометрия подготовленной траншеи контролируется с помощью уровня. На дно укладывается песчаная подушка толщиной не меньше 0,2 м. Для её формирования используется песок крупной фракции.

Внимание! Перед утрамбовкой песок следует тщательно смочить.

Песчаная подушка должна иметь достаточную толщину

Обустройство опалубки

Установка опалубки производится на подготовленное основание. Ширина ростверка должна быть больше толщины стен. В процессе сборки щиты следует надёжно зафиксировать, чтобы избежать смещений под массой залитого раствора.

ФОТО: skb44.ru
Опалубка монтируется по всему периметру.

Монтаж свай

Выполняется монтаж свай выбранным способом. Опоры должны погружаться на достаточную глубину, чтобы исключить их смещение под действием неблагоприятных факторов.

Опоры должны располагаться вертикально

Заливка ростверка

После установки опор производится заливка ростверка. Для этого:

Иллюстрация	Описание действия
	Формируется два пояса из ребристой арматуры.
	Армирующие элементы устанавливаются в соответствующие места. Они должны обеспечить равномерно повышение прочности ростверка.
	Производится послойная заливка бетонной смеси. Состав равномерно перемешивается по объёму для исключения скопления пузырьков воздуха.
	Бетон накрывается плёнкой, чтобы предотвратить его растрескивание в процессе застывания.
	После застывания бетона, опалубка разбирается. Контролируются геометрические параметры сформированного ростверка.

Утепление и гидроизоляция

Чтобы в доме было тепло и комфортно, по всему периметру возводимого дома выполняется гидроизоляция и утепление свайно-ростверкового фундамента. Чаще всего для этого используется пенопласт и монтажная пена.

Открытое пространство стоит утеплить

Возможные ошибки при строительстве свайно-ростверкового фундамента

При самостоятельном устройстве свайно-ростверкового фундамента начинающие строители нередко допускают ошибки, способные оказать негативное влияние на срок службы основания в целом. Чаще всего, это:

отсутствие связи между сваями и ростверком. В зимний период из-за промерзания грунта опрокидывающая сила может вытолкнуть сваю, вызвав повреждение постройки. Особенно, если для её строительства использовались лёгкие материалы;
отсутствие пространства под ростверком, что может стать причиной повреждения последнего при движении грунта. Для исключения подобного явления на дно опалубки укладываются плиты пенополистирола, используемые в качестве амортизатора;
недостаточная глубина заложения. Это может стать причиной усадки конструкции и заполнения пространства между ростверком и грунтом;
ошибки при расчёте несущей способности основания из-за неправильного определения типа грунта.

ФОТО: remontnik.ru
При заливке фундамента следует избегать типовых ошибок.

Делитесь в комментариях, приходилось ли вам монтировать свайно-ростверковый фундамент? Для какого строения вы выбрали это основание?

Watch this video on YouTube

Свайно-ростверковый фундамент: плюсы и минусы строительства

Содержание

Целесообразность применения
Достоинства и недостатки
Виды используемых свай
Материалы, используемые для ростверков
Ростверк из древесины
Металлический ростверк
Ростверк из бетона
Технология строительства
Этапы выполнения работ
Разметка
Устройство траншеи
Монтаж ростверка
Укладка закладных
Бетонирование
Гидроизоляция и утепление
Ошибки при строительстве
Заключение

Ростверк является составным элементом свайной фундаментной конструкции, объединяющим винтовые, железобетонные или буронабивные сваи. Кроме соединения опорных элементов, ростверк равномерно перераспределяет нагрузочные воздействия на опоры, увеличивает несущие возможности основания, создает дополнительную жесткость, препятствует неравномерной осадке здания. Свайно-ростверковый фундамент рекомендуется возводить при строительстве малоэтажных объектов независимо от состояния почвенного состава. Не следует делать ростверк под бревенчатый дом, потому что его функции исполняет нижний ряд бревен. Так же не устраивают ростверки для каркасного дома, имеющего снизу стальную обвязку.

Целесообразность применения

Свайный фундамент с ростверком используют в случаях:

нестабильные почвенные составы достигают большой глубины до полутора метров и более. В данной ситуации нагрузка от объекта должна передаваться на грунт, обладающий нормальной несущей способностью. Если до этого уровня возводить фундамент, то расходы на его строительство увеличатся. Сваи в этом случае будут идеальным решением;
на строительных площадках, имеющих большие перепады по высотам. В данном случае лучше воспользоваться различными по высоте свайными опорами, чем выравнивать поверхность площадки или обустраивать глубокую железобетонную ленту;
при высоком угв фундаментная основа на сваях будет единственным вариантом для такого участка;
при ведении строительных работ на жестком почвенном составе, чтобы уменьшить земляные работы;
ростверковый фундамент с целью экономии денег следует устраивать под дом, строящийся по каркасной технологии;

если вес объекта превышает 350 т, следует возводить свайный фундамент с монолитным ростверком, так как строительство железобетонной ленты или основания с монолитной плитой потребуют значительных финансовых затрат.

Следует помнить, что любая свайная основа по показателю прочности уступает ленточному или плитному фундаменту.

Рассмотрим плюсы и минусы устройства фундамента с ростверком на сваях. Опорные элементы, погруженные на большую глубину, гарантируют устойчивость всей фундаментной ленте, расположенной сверху.

Устройство свайного фундамента с ростверком обойдется значительно дешевле, чем заливка монолитной основы на такую же высоту. А если верхние концы свай связать ростверком из металла, можно получить дополнительную экономию и выполнить усиление свайного фундамента. Такое основание можно возводить для небольшого кирпичного дома, для бани, для деревянного коттеджа в 2 этажа.

Итак, при строительстве свайно-ростверкового фундамента своими руками вы получаете следующие преимущества:

возможность для строительства на заболоченной местности или на участке с уклоном;
значительную экономию денежных средств и трудозатрат;
отсутствие необходимости арендовать специальную технику.

Кроме того, технология строительства свайно-ростверкового фундамента на винтовых, бетонных или забивных сваях не вызывает сложностей, а показатель устойчивости основы получается высоким.

Строители также отмечают высокую скорость выполнения работ, особенно в случае, когда устраивается свайно-винтовое основание, исключающее бетонирование опор.

Набивные сваи можно изготовить самостоятельно, используя асбестоцементные трубы.

Определенные сложности возникают, когда опалубочную конструкцию приходится монтировать на некотором возвышении от земли. Кроме того, с таким фундаментом вы не сможете устроить подвальное помещение, понадобятся дополнительные расходы, связанные с утеплением пола.

Виды используемых свай

Опорные элементы, устанавливаемые под ростверки, подбираются с учетом предполагаемой нагрузки объекта, типом почвенного состава, климатическими особенностями местности. Изготавливаются сваи из стали, древесины или бетона, могут быть комбинированными.

Исходя из варианта погружения, свайные опоры бывают:

забивными. Под них заблаговременно готовятся скважины, установка выполняется с привлечением специальной техники;
буронабивные. В скважине монтируются опалубка и арматурный каркас, после чего выполняется бетонирование;
буровые. Ростверк устраивается на бетонных сваях, установленных в скважины;

винтовые. Представлены пустотелыми трубами, снизу имеющими лопасти и заостренные наконечники.

Винтовые опоры используются даже в районах с вечно замерзшей почвой.

Материалы, используемые для ростверков

Для изготовления ростверков на свайные фундаменты можно использовать стальные балки, брус из древесины, железобетон. Окончательный выбор определяется весом строящегося здания, особенностями почвы, наличием финансовых средств.

Ростверк из древесины

Простой и недорогой вариант. Изготавливается только в висячем или повышенном положении, так как дерево, находящееся на земле, начинает гнить. Рекомендуется для свайно-винтовых фундаментов, устанавливаемых под легкие объекты. При монтаже на бетонные опоры потребуется готовить стальные оголовки, чтобы выполнить связку.

Деревянную обвязку можно не утеплять, а вот гидроизоляция ростверка такого свайного фундамента потребуется. Под лежень и в места, где сваи соприкасаются с древесиной, закладывается вспененный полиэтилен.

Недостатком такого ростверка считается ограниченный эксплуатационный период.

Металлический ростверк

Считается надежным, используется под крупные сооружения. Устраивается чаще всего по винтовым столбам, но если предусмотреть арматурные выпуски, то такой ростверк отлично стыкуется на жб сваях.

Для изготовления используют двутавр, швеллер или стальной профиль с квадратным сечением. По отношению к поверхности почвы ростверк из металла располагается выше, бывает мелко- или глубоко заглубленным. В последнем случае поверхность металла придется обрабатывать специальными составами, защищающими от образования коррозии.

Основными достоинствами считаются прочность и жесткость конструкции. Правда, работы по монтажу занимают много времени и подразумевают применение сварочного агрегата.

Ростверк из бетона

На свайном фундаменте можно устраивать железобетонный ленточный ростверк, соединяющий опоры по всему периметру объекта и по расположению несущих стен. Конструирование ростверка может выполняться различными способами. Монолитный железобетонный ростверк бывает сборным (если проект составлен под блоки фбс), монолитным (ростверк заливается в подготовленную опалубку). Сборный вариант считается более дорогостоящим и сложным, с ним часто возникают затруднения со связкой элементов. В связи с этим многие застройщики предпочитают устраивать свайный фундамент с монолитным ростверком.

Иногда можно услышать понятие «фундамент с ростверком плитного типа». В этом случае имеется в виду не сама обвязка, а полноценный монолитный фундамент, расположенный на сваях.

При обустройстве бетонного ростверка в обязательном порядке устраивается каркас из арматурных прутьев, чтобы придать конструкции требуемую прочность.

Технология строительства

Перед началом строительных работ необходимо выполнить некоторые расчеты и составить чертеж.

Для начала рассчитываем свайное поле. Под винтовые сваи уточняются значения их диаметра и лопастей, глубина погружения и расстояние между сваями. Готовя расчеты под буронабивные свайные опоры, следует уточнить глубину установки, шаг и сечение, провести расчеты по армированию.

Подробней рассмотрим, как выполнить расчеты на железобетонный монолитный ростверк. Основными целями таких действий являются определение продавливания конструкции, возможности противостоять изгибам, уточнение сечения, способного противостоять поперечным давлениям. Все расчеты подробно расписаны в СНИП, но для частных застройщиков они достаточно сложны и нецелесообразны.

Если мы решили заливать фундамент самостоятельно, необходимо определить основные параметры обвязки:

глубину закладки ростверка. Она зависит от типа фундаментного основания. Для висячего ростверка такое значение определять не надо, а вот мелко- и глубоко заглубленные варианты соответствующих расчетов требуют. Фундаментные сваи должны быть погружены минимум на глубину промерзания почвы, а ростверк – на 10 – 30 см ниже уровня грунта;
ширину ростверка свайного фундамента. Для определения этого значения можно воспользоваться специальной формулой, задействуя данные веса объекта, длины ростерковой части, коэффициента несущих возможностей почвы. Но есть более простой способ для определения толщины ростверка – размер его ширины будет соответствовать свайному диаметру, к которому следует прибавить 250 – 350 мм;

высоту ростверка свайного фундамента. Данное значение полностью зависит от используемых строительных материалов для возведения здания. Как показывает практика, минимальная высота ростверка начинается от сорока сантиметров.

Остается провести расчеты по армированию. Это легко сделать, зная оптимальные размеры ростверка, возводимого при свайном фундаменте. Строители рекомендуют для устройства армирующего каркаса ростверка использовать арматуру класса А3, закладывать по четыре – шесть прутьев, через каждые 30 – 40 см устраивая вертикальные вставки.

Этапы выполнения работ

Приводим пошаговую инструкцию для обустройства ростверка на свайном фундаменте.

Разметка

Готовим строительную площадку, убираем мусор, выравниваем поверхность, снимаем слой плодородной почвы. После этого выполняем разметку, отмечая места под установку опорных свай. Для выполнения такой работы понадобятся колышки и шнур. Разметочные линии проводятся строго диагонально. При малейшей неточности залитый вами фундамент искривится. При небольших высотных перепадах разметка выполняется легко, но, когда участок под застройку расположен на склоне, следует воспользоваться услугами опытных специалистов.

Пристальное внимание уделяется угловым участкам, которые должны составлять девяносто градусов.

Устройство траншеи

Определившись с границами основания, переходим к земляным работам. Сначала готовится траншея по ростверк, потом намечаются лунки под установку свай. Для таких работ понадобятся лопаты, лом и бур.

Под хозпостройки достаточно делать канаву шириной в 25 см, для жилых домов рекомендуется это значение увеличить до 80 см. Максимальная глубина – 0.7 м.

Дно и стенки траншеи лазерным уровнем проверяются на ровность, устраивается подушка из песка, минимальная высота которой составляет 20 см.

В подготовленные отверстия устанавливаются сваи.

Монтаж ростверка

Немаловажный этап строительных работ. Зачастую для ростверка используют стальные элементы, чтобы ускорить процесс их монтажа к металлическим оголовкам свай. Конструкция устраивается горизонтально, чтобы равномерно перераспределяла нагрузочные усилия.

В случае обустройства низкого ростверка из железобетона, выполняется подсыпка из щебенки. Кстати, это будет ответом на вопрос, задаваемый многими застройщиками – нужен ли дренаж.

Как только подготовка основания закончена, можно выставлять опалубочные щиты. Монтажные работы напоминают процесс установки опалубки под заливку ленточного фундамента. В установленную опалубку укладывается арматурный каркас.

Укладка закладных

Закончив все указанные работы, подумайте, как разместите коммуникационные системы. С этой целью устраиваются короба и закладываются трубы, по которым будут подаваться вода и электричество, осуществляться отопление и отвод канализационного слива.

Бетонирование

Заливка бетонного раствора – заключительный строительный этап. Марка бетона для ростверка по цементному составу должна соответствовать М300, при бетонировании выполняется вибрация, чтобы удалить воздух.

Сначала бетонируются отверстия для свай, после чего раствор подается в опалубку. Желательно данную работу выполнить за один раз, чтобы исключить образование неровностей.

При температуре воздуха в 20 градусов опалубку можно демонтировать через пять дней.

Возможно, потребуется выполнить работы, связанные с обратной засыпкой.

Если работы ведутся в зимний сезон, то застывающий ростверк потребует дополнительного утепления и подогрева.

Гидроизоляция и утепление

Рассмотрим, как правильно сделать надежную гидроизоляцию свайно-ростверкового фундамента. Этот вопрос особенно важен для заглубленных ростверков. Гидроизоляционный слой можно нанести битумом, наклеить на него рубероидный материал, распылить по поверхности водоотталкивающий состав или проникающий адгезивный раствор. Выбор варианта зависит от расположения грунтовых вод, вида ростверка, типа почвенного состава.

С помощью теплоизоляционного слоя вы предотвратите потери тепловой энергии. Под утепление ростверка используют пенопласт или плиты пенополистирола, напыляют пенополиуретан. Минеральную вату применять не рекомендуется, потому что она способна впитывать в себя влагу.

Утеплительный материал следует выбирать с таким расчетом, чтобы он выполнял функции звукоизоляции, не подвергался воздействию грызунов и агрессивных сред.

Для заглубленного свайно-ростверкового фундамента обустраивается отмостка, обеспечивающая герметичность основания и отводящая воду.

Ошибки при строительстве

Итак, мы разобрались, что это такое – свайно-ростверковый фундамент. Теперь послушаем советы специалистов, исключающие совершение ошибок при строительстве:

к проведению расчетов необходимо отнестись серьезно, определить тип почвы, глубину закладки ростверка, чтобы исключить появление трещин и усадок;
почвенный состав исследуется тщательно;
сваи и ростверк связываются надежно, чтобы конструкция не разрушилась от давления грунта;
компоновка возвышающегося ростверка выполняется таким образом, чтобы он не соприкасался с почвой, расстояние между сваями определяется с учетом предполагаемой нагрузки и диаметра опор;
для строительства каркасного дома экономичней использовать металлический ростверк.

Заключение

Мы разобрались, как сделать ростверк к готовому свайно-винтовому фундаменту. Отзывы владельцев частных домов подтверждают, что достоинства такого фундамента перекрывают малочисленные недостатки, да и работы по его обустройству вполне можно выполнить своими силами.

Что такое Grillage Foundation? Конструкция и преимущества

Neenu 25 марта 2021 г.

Ростверковый фундамент — это особый тип мелкозаглубленного фундамента, который предназначен для восприятия тяжелых конструкционных нагрузок от колонн, опор или балок, а также передачи их на грунт под ними. Он используется, когда несущая способность почвы плохая и необходимо избегать использования глубокого фундамента. По сути, он состоит из одного или нескольких слоев стальных балок, расположенных под прямым углом друг к другу, как показано на рисунке 1 ниже. Они напоминают устройство решетки и поэтому называются ростверковым фундаментом.

Что такое Фонд Грильяж? Конструкция и преимущества
Image Credits: www.fondex.com.au

Читайте также: 7 лучших типов мелкозаглубленных фундаментов

Ростверковый фундамент обладает удивительной способностью распределять тяжелые нагрузки, приходящие на него, на более широкую площадь. недра. Эти фундаменты строятся на глубину от 1 до 1,5 м.

Строительство ростверкового фундамента

Как показано на рис. 2 ниже, вся система фундамента ростверка лежит на ровном бетонном основании, и вся конструкция залита бетоном для предотвращения ржавчины или коррозии. Сама система состоит из стальных балок, расположенных под прямым углом слоями или ярусами. Используемая балка ростверка может быть изготовлена из стали, дерева или сборного железобетона.

Рис.2. Строительство фундамента ростверка

Балки укладываются друг на друга с соблюдением надлежащего расстояния. Это расчетное расстояние достигается за счет использования круглых трубчатых сепараторов с болтами значительной длины, которые проходят по всей длине и ширине балок. Эти круглые разделители труб не только помогают поддерживать расстояние, но и обеспечивают боковую устойчивость фундамента при воздействии на него нагрузок.

Между балками должно быть достаточное расстояние, чтобы обеспечить правильную заливку бетона и облегчить уплотнение.

Технические условия для проектирования фундамента ростверка

Для качественного возведения фундамента ростверка необходимо соблюдать следующие важные рекомендации:

Рис.3. Детали конструкции фундамента ростверка

Предусмотренные балки ростверка должны поддерживать чистое покрытие не менее 100 мм.
Расстояние в свету между краями соседних полок балки должно быть не менее 75 мм, чтобы обеспечить правильное размещение и уплотнение бетона.
Вблизи концов балок ростверка предусмотреть соответствующие распорки труб или диафрагмы, а также под точками размещения промежуточных сосредоточенных нагрузок.
Допустимое напряжение изгиба в балках ростверка должно быть увеличено на 1/3 от нормальных значений для постоянных и временных нагрузок.
Допустимое напряжение изгиба в балках ростверка увеличено на 50 процентов по сравнению с их нормальными значениями при сочетании нагрузок с ветровыми или сейсмическими нагрузками.

Фундамент “Грильяж” – супер интер…

Включите JavaScript

Фундамент “Грильяж” – Суперинтерактивное пояснительное видео

Преимущества фундамента “Грильяж”

Простота установки
Снижение вибрации здания 900 62
Уменьшение выделения тепла дом
Минимальное нарушение транспортной инфраструктуры делает это рентабельным

Недостатки ростверкового фундамента

Основание и пространство, где размещен ростверковый фундамент, необходимо утеплить и засыпать.
Не подходит для достаточно большой глубины

Подробнее:

Что такое ростверковый фундамент, определение, конструкция, применение

Присоединяйтесь к нам на Facebook!

Будьте в курсе наших последних новостей, советов и обновлений в области строительства.

Нравится наша страница в Facebook

Фундамент дома

Включите JavaScript

Фундамент дома

Ростверковый фундамент — тип фундамента, часто используемый в основании колонны. Он состоит из одного, двух или более ярусов стальных балок, уложенных на слой бетона, при этом соседние ярусы расположены под прямым углом друг к другу, при этом все ярусы залиты бетоном.

Прежде чем идти за подробностями; давайте посмотрим, что вы узнаете сегодня из этого поста:

Определение
Конструкция
Типы
Конструкция

Это самый экономичный фундамент в случае передачи тяжелых нагрузок от колонн на грунт с низкой несущей способностью. .Обратите внимание, что слово «уровень» используется для такого расположения, при котором предметы размещаются слоями один над другим, как сиденья в кинотеатре или зрительном зале.

Определение ростверка

Он состоит из множества слоев балок. Их укладывают под прямым углом друг к другу. Такое расположение позволяет рассредоточить большие точечные нагрузки. Фундамент распределяет нагрузку от надстройки до приемлемого давления на грунт. Защита и выбор подходящих материалов является важной частью дизайна.

Брус ростверка может быть из любого материала. Обычно в качестве материала используется сталь, сборный железобетон или древесина. Такой фундамент может оказаться как успешным, так и недорогим, если у вас есть много прочного таймера. Это также выгодно, если вы хотите повторно использовать существующие прокатные стальные профили. В постоянных условиях долговечность становится важным конструктивным фактором.

Преимущества ростверка

Хотите знать, где используется ростверк? Если у вас грунт с низкой несущей способностью, идеальным решением станет ростверковый фундамент. Это более легкий и недорогой выбор. Устройство фундамента ростверка позволяет иметь наилучшую площадь для распределения давления.

В Соединенных Штатах этот тип фундамента используется для проектов линий электропередач. Он подходит там, где коренная порода недоступна, а плотный фундамент невозможен. Конструктивный дизайн такого фундамента делает его идеальным для проектов линий электропередач.

В отличие от свай, этот тип фундамента является более легким и экономичным решением. Он не требует глубокой выемки, но все же может обеспечить необходимую площадь для несущей способности грунта. Сваи, кессоны и опоры требуют глубокой выемки, что является большим недостатком в случае ограничений площадки.

Фундамент ростверк деревянный для кладки стен. Детали конструкции ростверка в таком случае включают доски и брусья из дерева, расположенные друг над другом. Это поможет избежать дифференцированного расчета. Если вы застряли в ситуации, когда сваи не могут быть предусмотрены, а характеристики грунта участков не позволяют использовать другой тип мелкого основания, мы можем использовать ростверк.

Поскольку в опорах электропередач фундамент подвергается обширной коррозии, что является серьезной проблемой. Теперь из-за того, что ростверковый фундамент находится под землей и труднодоступен для осмотра, он может внезапно выйти из строя. Вот почему материал из оцинкованной стали предпочтительнее для фундамента ростверка в проектах линий электропередач.

Проектирование балок ростверка

Теперь, когда вы ознакомились с основами фундамента ростверка, давайте рассмотрим его конструкцию. Вы должны рассчитать нагрузку и моменты надстройки. Используйте эти приложенные силы для расчета требуемой площади основания. Для этого используйте подходящее значение допустимого опорного давления на грунт. Не забывайте использовать состояние подпочвенного слоя.

Из этой области вы можете определить количество и размер каждого слоя ростверка. Затем слои проектируются так, чтобы они выступали консолью от края слоя выше. Это также поможет определить размеры пучка. Эти размеры балки необходимы для сопротивления приложенным изгибающим моментам и силам сдвига.

Застрял с какой-то проектной проблемой? Не волнуйся; Вот практический пример, когда инженер-геотехник спроектировал ростверк фундамента для зрительного зала. Найдите его здесь.

В проекте необходимо предусмотреть комбинированное действие, когда ростверк заливается бетоном. Последовательность загрузки и метод строительства должны быть совместимы с проектными требованиями.

Типы

В основном существует два типа в зависимости от типа используемого материала;

Фундамент стальной ростверк
Фундамент ростверк деревянный

В основном из этих двух типов решение принимается на основе наличия материала, и решающим фактором является общая стоимость.

Если вы хотите стать хорошим инженером-геотехником в Соединенных Штатах, я бы сказал, что вы узнаете об основных характеристиках типов ростверка.

Если вы все еще не уверены, подходит ли этот тип фундамента для типа почвы вашего района. Вы можете провести полномасштабные полевые испытания подъема стальных ростверков. Первая характеристика грунта на участках изучается с помощью различных испытаний на месте, включая стандартное проникновение, конусное проникновение, прессометрию, скважинный сдвиг, забивной конус и дилатометрические испытания.

Стальной ростверковый фундамент

Этот тип ростверкового фундамента является одним из самых распространенных. Фундамент стального ростверка включает стальные балки ростверка. Они называются балками из катаной стали (RSJ). Они располагаются слоями один над другим и обычно называются ярусами стальных балок. В конце этой статьи я объяснил детали конструкции стального ростверка.

Но если вы выбираете это, убедитесь, что вы соблюдаете минимальные требования к покрытию. Так, для защиты стального основания ростверка от грунтовых вод необходимо предусмотреть бетонное покрытие толщиной 10 см вокруг крайних балок и верхних поясов. Это предотвратит коррозию и сделает соединения жесткими.

Фундамент из деревянного ростверка

Если у вас есть деревянная каркасная конструкция, в которой деревянные колонны сильно нагружены, фундамент из деревянного ростверка может многое вам предложить. Вам просто нужно использовать деревянные доски и деревянные балки ростверка вместо стальных балок. Как и в случае с фундаментом из стального ростверка, здесь вы размещаете деревянные балки друг над другом. Фундамент из деревянного ростверка очень удобен для заболоченных участков, где несущая способность грунта низкая, а стальные балки могут подвергаться коррозии из-за подземных вод.

В отличие от стального типа, здесь не нужно заделывать деревянные балки в бетон. Вместо этого можно предусмотреть деревянную основу внизу.

Строительство фундамента под ростверк

Этот метод строительства предназначен для стального ростверка, залитого в бетон. Процедура строительства выглядит следующим образом:

Сначала мы должны выкопать грунт на желаемую глубину фундамента. Глубина в основном небольшая. Ровно столько, чтобы встроить два яруса балок ростверка и соединения. Однако минимальная глубина составляет 90 см.
После раскопок мы должны утрамбовать поверхность, чтобы сделать ее плоской. Теперь заливаем бетон и уплотняем его так, чтобы у нас получилась бетонная подушка толщиной 15 см.
Теперь сверху укладываем первый слой бруса ростверка. Количество, размер и расстояние между балками согласно проекту. Балки должны быть выровнены.
Теперь залейте жирным цементным раствором все нижние полки балок ростверка. Это сделает их монолитными с бетонной подушкой.
Теперь расположите второй ряд балок под прямым углом. Мы должны разместить и разнести их с помощью разделителей. Теперь залейте бетон между стальными балками и вокруг них.
В конце мы поместим стальную стойку, соединив ее с опорной плитой. Мы будем использовать косынку и боковые уголки для надежного соединения. Эти соединения также заделаны в бетон, чтобы сделать их монолитными.

Фундамент из ростверка Детали

Недостатки фундамента из ростверка

Фундамент из ростверка не является идеальным основанием, поскольку он полезен только в некоторых конкретных сценариях и условиях грунта. Самый большой недостаток: вам нужно защитить стальные балки от коррозии, покрыв их бетоном. Вы не можете ожидать, что этот тип фундамента будет полезен для многоэтажной башни, для этого вы должны использовать свайный фундамент. Вы просто не можете положить строительный груз на хрупкую почву.

Но если у вас есть легкая конструкция, такая как деревянная, бетонная или стальная конструкция, вы можете сделать фундамент из ростверка для поддержки на грунте с низкой несущей способностью. Это позволит сэкономить до 30% на строительстве фундамента.

Основание ростверка мелкое или глубокое?

Ну, чтобы ответить на этот вопрос, сначала нам нужно знать, что такое глубокий фундамент или мелкий фундамент.

Если вы уже знаете, вы можете пропустить этот абзац и двигаться дальше. Мелкозаглубленный фундамент – это такой, когда глубина фундамента равна или меньше ширины фундамента. При этом он размещается непосредственно под самой нижней частью конструкции. Принимая во внимание, что глубокий фундамент уходит на много метров под землю, и наиболее распространенным типом глубокого фундамента является свайный фундамент.
