Джи профиль для сайдинга фото: J профиль для сайдинга: полный обзор

alexxlab 17.02.2023 Нет комментариев

Содержание

J профиль для сайдинга назначение и способы крепления

Чтобы получить идеально ровную поверхность облицовки фасада сайдингом нужен надежный и прочный каркас, способный выдержать вес всей конструкции и динамические нагрузки. Точно собрать обрешетку проще, чем выровнять основу для монтажа покрытия. Ее монтаж и обшивку отделочным материалом необходимо выполнять с соблюдением правил о том, как крепить профиль для сайдинга.

Кроме того, при отделке все стараются утеплить дом и обеспечить внутреннюю вентиляцию фасада.

Какой выбрать материал для каркаса?

Передовые позиции среди других материалов занял оцинкованный профиль для монтажа сайдинга, благодаря таким качествам, как:

  • коррозионная стойкость;
  • высокая прочность;
  • пожароустойчивость;
  • удобство транспортировки и монтажа;
  • легкость обработки и быстрота установки;
  • небольшая стоимость;
  • безотходность;
  • долговечность.

Для каркасов под облицовку применяют также дерево, но оно не такое устойчивое при отделке фасадов, как металл, поскольку на готовую конструкцию круглый год действуют осадки, солнце и ветер.

Чтобы качественно обшить стены, надо правильно подготовить каркас. Для этого необходимо правильно соблюдать технологию, так как обрешетка выполняет сразу три функции:

  • выравнивание стен;
  • удерживание теплоизоляции и облицовки;
  • обеспечение вентиляции фасада.

Комплектующие сайдинга

Несущий П-образный профиль для монтажа сайдинга выполняется из оцинкованного металла с размерами 60х27х300 см. Толщина листовой стали достигает 1 мм, что обеспечивает высокую прочность.

Из-за высокой цены многие применяют профили для гипсокартона, надежность которых ниже, но вес сайдинга с утеплителем они выдерживают, если применяются легкие облицовочные панели, а также применяется дополнительное усиление перемычками.

Профиль обрешетки монтируют в вертикальном положении, если панели сайдинга располагаются горизонтально. Расстояние между профилями для сайдинга составляет 40-60 см.

Если облицовочные панели изготовлены из тяжелого материала, интервал между стойками сокращают до 25 см. На углах устанавливают сдвоенные профили. Каркас держится на П-образных подвесах, закрепленных на бетонных стенах дюбелями, а на деревянных — саморезами. Их количество определяется расстоянием между точками опоры, составляющим 60-80 см. Если предполагаются значительные динамические нагрузки (ветровые), его можно уменьшить. Вместо подвесов можно применять самодельные консоли, изготовленные из кусков профиля. Каркас также может крепиться с помощью выдвижных кронштейнов и направляющих.

Расстояние между профилями для сайдинга под цоколь, расположенными горизонтально, составляет 46 см (по высоте панелей). Каркас усиливается вертикальными перемычками. Часто под цоколь используют металлический профиль для сайдинга, как более прочный и устойчивый к атмосферным воздействиям.

Для крепления профилей к подвесам применяют короткие саморезы по металлу. Плиты утеплителя фиксируются тарельчатыми дюбелями.

Металлический каркас устанавливается в три этапа:

  • подготовка стен;
  • разметка поверхности основы;
  • монтаж профилей.

Каждый этап важен, поскольку конструкция имеет значительный вес и ветровую нагрузку. Здесь нельзя экономить на материалах.

Главные принципы, присущие обрешетке

Некоторые люди задаются вопросом, зачем вообще использовать Уложив слой утеплителя между профилем, как на фото, можно добиться максимальной теплостойкости здания, ведь этот материал и без того весьма прочный. Как утверждают опытные специалисты, установка обрешетки это обязательная процедура, без которой невозможен успех всей операции.

Причем это касается даже тех случаев, когда поверхность находится в идеально ровном состоянии, к примеру, в новостройке.

Даже небольшие неровности, которые незаметны глазу, могут нарушить геометрию всех конструкции. Это приводит как минимум к усложнению монтажа, а как максимум к потере прочности конструкции. Монтаж сайдинга на металлический профиль позволяет избегать столь пагубных последствий.

К тому же, применение обрешетки под сайдинг дает возможность произвести дополнительную теплоизоляцию дома, которая особенно нужна в холодных регионах нашей страны. При этом данная конструкция позволяет дому «дышать», препятствуя образованию конденсата. Сей факт значительно продлевает срок службы перекрытий.

Уложив слой утеплителя между профилем, как на фото, можно добиться максимальной теплостойкости здания

Подготовка поверхности

Перед тем, как установить профиль под металлический сайдинг, необходимо подготовить поверхность.

Для этого следует выполнить следующие операции:

  • Удалить с фасада все выступающие элементы (наличники, светильники, растения и т.д.).
  • Проверить прочность предыдущего покрытия. Если на стенах была использована вагонка, то следует проверить каждую доску на предмет целостности. Если же был применен кирпич или декоративный камень, то необходимо проверить надежность кладки.

Совет: если в древесине наблюдаются сучки, лучше их вырезать и вставить кусок древесины, прибив гвоздем. Сучок рано или поздно отвалится, что может отрицательно сказаться на прочности конструкции.

  • Следует тщательно оценить состояние поверхности. В случае, когда стены находятся в плохом состоянии, рекомендуется полностью удалить предыдущий слой. Если этого не сделать, будущая обрешетка начнет «ходить», что неизбежно приведет к разрушению конструкции.
  • Как гласит инструкция, обрешетку можно монтировать на любые поверхности. Поэтому не потребуется добавлять новый слой покрытия. Главное привести предыдущее основание в надлежащий вид.
  • Далее следует максимально выровнять поверхность. Если речь идет о древесине, то можно воспользоваться прокладками из фанеры. Так же допустимо наносить цельный слой цемента, тогда ровность стен будет близка к идеальному состоянию.

В процессе монтажа обрешетки не забывайте проверять её ровность с помощью уровня

  • Последней операцией должна стать пропитка стен антисептическим средством. Такая мера предотвратит множество пагубных воздействий окружающей среды (плесень, грибок, коррозия и т.д.).

Рекомендации по установке обрешетки

Монтируют металлопрофиль для сайдинга при помощи саморезов. Если речь идет о зданиях, выполненных с помощью кирпича или пеноблоков, в дело вступают дюбеля. Их вкручивают в заранее сделанные отверстия.

Совет: если вы монтируете обрешетку на деревянную поверхность, не закручивайте саморезы до конца, оставьте небольшой зазор, порядка 1-1,5 мм. Это позволит избежать провисания конструкции в результате температурного расширения древесины.

Нужно помнить о том, что чем тяжелее сайдинг, тем меньше должен быть шаг профилирующих элементов. Это связано с тем, что при увеличении веса конструкции, увеличивается и необходимая прочностная сила для её удержания. Обычно средний шаг варьируется в пределах 40-60 см.

Если речь идет о регионах порывистых ветров, рекомендуется сократить указанный шаг вдвое. Разумеется, в таком случае увеличивается цена обрешетки, однако без данной меры велик риск разрушения конструкции в случае возникновения ветра.

Утеплитель

Распространенными видами теплоизоляции под вентилируемый фасад являются минеральная вата, пенопласт и эковата. Пенопласт удобен для монтажа, имеет хорошие технические характеристики, но обладает низкой паропроницаемостью и служит не более 15 лет. Минвату следует брать в виде полужестких плит, поскольку рулонная со временем может сползти. Для эковаты требуется спецоборудование и ее целесообразно применять для внутреннего утепления сухих помещений.

Утеплитель укладывают тремя способами.

  1. Наклеивание на стену перед монтажом обрешетки.
  2. Укладка между стойками обрешетки.
  3. Сначала выполняется второй вариант монтажа, после чего сверху производится перпендикулярная установка следующей обрешетки с укладкой между профилями следующего слоя утеплителя. Способ является самым дорогим, но эффективным, поскольку стыки между плитами теплоизоляции перекрываются верхним слоем.

Утеплитель удерживается профилями, клеем или пластиковыми грибками.

Монтаж каркаса

Одним из распространенных способов монтажа каркаса является следующий.

  1. Крепление подвесов с помощью дюбелей или саморезов. На один несущий профиль требуется не менее трех креплений. Верхняя и нижняя опоры отступают от концов стоек на 15-20 см.
  2. Монтаж верхнего и нижнего направляющих профилей ПН 28х27. Важно установить их по уровню строго горизонтально. От правильной установки нижнего профиля зависит расположение сайдинга. От отмостки делается отступ на 2-3 см. Для пучинистого грунта расстояние увеличивается. Под несущий профиль обеспечивается свободный ход на 0,5 см.
  3. Прежде всего размещаются несущие стойки на углах дома. Для этого профиль ПП 60х27 делается сдвоенным, посредством соединения планок под прямым углом саморезами.
  4. Несущий профиль отрезается до необходимой длины или наращивается с помощью соединения, закрепленного саморезами. Чтобы не ослабить каркас в этих местах, планки размещаются с последовательным чередованием соединения сверху и снизу.
  5. Вертикальные стойки заводятся в направляющие и крепятся подвесами, с охватыванием «усами» с двух сторон. Прежде производится фиксация их саморезами в верхней и нижней направляющих, установка по уровню, а затем крепление к подвесам. Для предотвращения скрипа при ветровых нагрузках на каркас под каждый торец устанавливаются пластиковые вкладыши.
  6. По периметру обшиваются все проемы. При необходимости стойки дополнительно крепятся поперечными профилями. Для этого можно применять обрезки, благодаря чему технология является безотходной. Самые короткие куски уходят для изготовления самодельных подвесов, которые мощнее фирменных.
  7. Цоколь дома также обшивается сайдингом. Для свайного фундамента он выполняет функцию забирки, закрывая цоколь. Расстояние между горизонтальными профилями выбирается по размеру полотен облицовки, а зазор — от толщины утеплителя. Под вертикальные стыки элементов сайдинга делаются вертикальные поперечины из профиля.

Расчет материала

Правильность сборки конструкции во многом зависит от верного подсчета количества изделий.

Порядок следующий:

  1. Уточняется схема расположения облицовки. Стойки требуется делать перпендикулярно панелям.
  2. Определяется высота и ширина каждой стороны дома. Отдельно учитывается цоколь и фронтон.
  3. Шаг деталей составляет 40–60 см.
  4. При выборе металлического профиля потребуются подвесы, монтируемые по длине стойки через каждые 35–50 см. Точное значение зависит от состояния основания.

Чтобы правильно рассчитать материал, необходимо составить схему

Примерный расчет:

  • Дом имеет форму прямоугольника, цокольный участок не выделяется. Размер стен: ширина – 6 и 12 м, высота до свеса крыши – 3,5 метра.
  • Ввиду того что поверхности редко бывают пропорциональными, составляется план. Учитывают, что по углам с каждой стороны обязательно выставляются начальные стойки.
  • На шестиметровую стену с шагом 50 см понадобится 13 стоек, а на поверхность 12 м – 25 шт. Итого: 13+25+13+25= 76 шт. + детали для обрамления окон и дверей. Получается около 80 элементов.
  • Если требуются подвесы, то их количество высчитывается исходя из одной стойки, после чего умножается на общее число + запас.

Следует знать! Если планируется устраивать перемычки или контробрешетку, то материала потребуется больше.

Размеры и способы соединений панелей

Когда выбирается виниловый или акриловый профиль для сайдинга, размеры варьируются в пределах:

  • длина — 2,5 — 4 м;
  • ширина — 20 — 30 см;
  • толщина листа — 1 — 1,2 мм.

Различают разные по форме профили для сайдинга (фото ниже): елочка, корабельная доска (брус), блок-хаус (бревно).

Для разрезки сайдинга понадобится электролобзик, ножовка, нож, болгарка с отрезным диском.

Панели соединяются между собой внахлест или замком. Делается это аккуратно, прилагая усилия, пока верхний и нижний элементы крепежа не сойдутся. Соединение должно быть свободным, без натяга. В противном случае панели могут искривиться при температурной деформации. Не допускается нарушение горизонтальности, что ухудшает внешний вид фасада.

Последовательность монтажа профиля под сайдинг

Технология монтажа профиля под сайдинг.

Установка начинается с крепления стартового профиля. Предварительно нужно выполнить разметку. Необходимо найти самую нижнюю границу установки сайдинга. Это можно сделать с помощью уровня. Затем отмерить 4 см и сделать отметку над этой точкой. На этом уровне вбить гвоздь на углу здания. Повторяем процедуру и устанавливаем гвоздь на другом углу. Между ними натягивается строительный шнур. Далее с помощью уровня необходимо убедиться, что шнур строго горизонтален.

Мелом необходимо провести линию по уровню веревки. Такую процедуру нужно проделать по всему периметру дома.

Установка стартового профиля начинается от выполненной разметки. Для этого к меловой отметке прикладывается верхний край стартового профиля и закрепляется с помощью гвоздей или саморезов.

При добавлении секций стартового профиля необходимо монтаж проводить таким образом, чтобы между ними был зазор 6-10 мм. При монтаже вплотную возможна деформация профиля вследствие эффекта расширения под воздействием солнечного света и нагревания материала.

Следующий шаг после установки начальной планки — монтаж угловых профилей. Угловые профили бывают внутренние и внешние. Их установка начинается с крепления на углу дома от крыши или софита.

От крыши делается отступ на 3 мм и закрепляется угловой профиль на двух гвоздях или саморезах свободным подвесом.

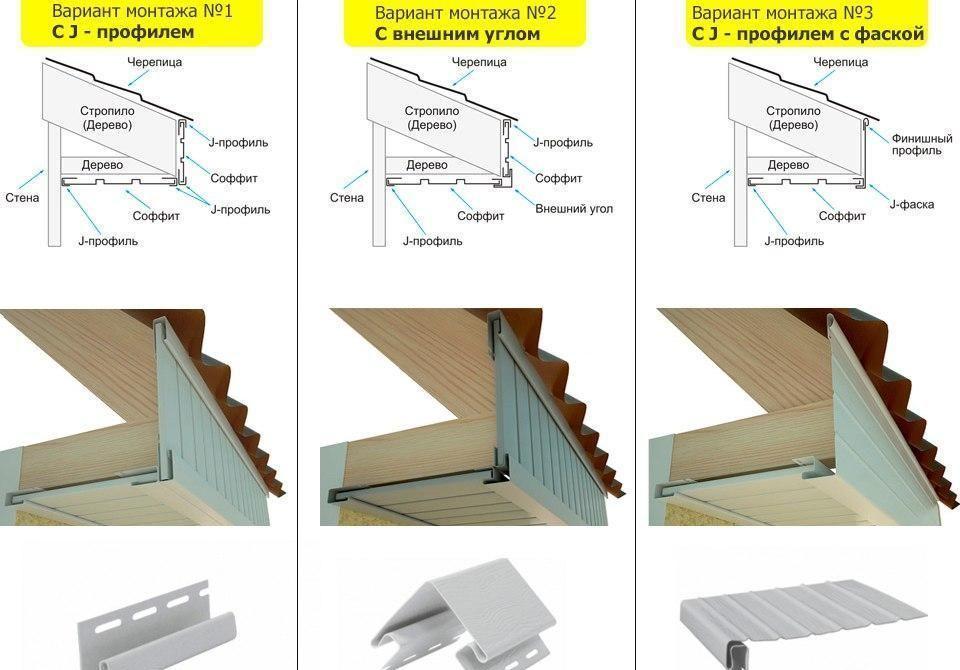

Схема монтажа j-профиля.

С помощью уровня необходимо проверить вертикальность и затем выполнить остальной крепеж. Угловой профиль монтируется таким образом, чтобы нижний край находился на 6 мм выше уровня земли.

Если высота стены больше длины углового профиля, то выполняется их стыковка. Здание будет аккуратно смотреться, если стыковка выполнена на одной высоте.

Для соединения угловых профилей необходимо самостоятельно проделать следующее: от верхней панели отмерить и отрезать примерно 2,5 см перфорации, оставив среднюю часть. Сначала закрепляется нижний профиль, затем верхний, между ними необходимо оставить расстояние 0,5 см для возможного расширения.

После установки угловых профилей выполняется монтаж профилей вокруг оконных и дверных проемов. Это можно выполнить из J-профилей или наличников.

Устанавливая обрамления, необходимо помнить, что до этого требуется выполнить гидроизоляцию вокруг оконных или дверных проемов.

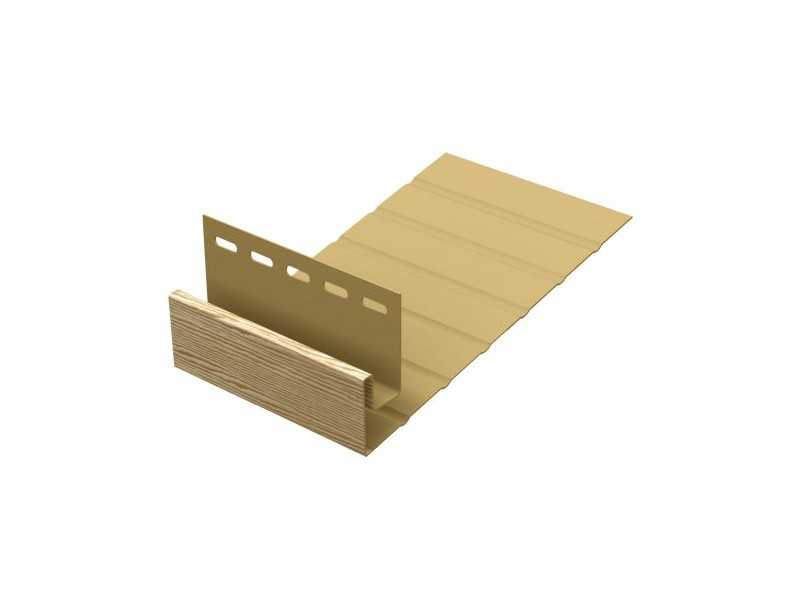

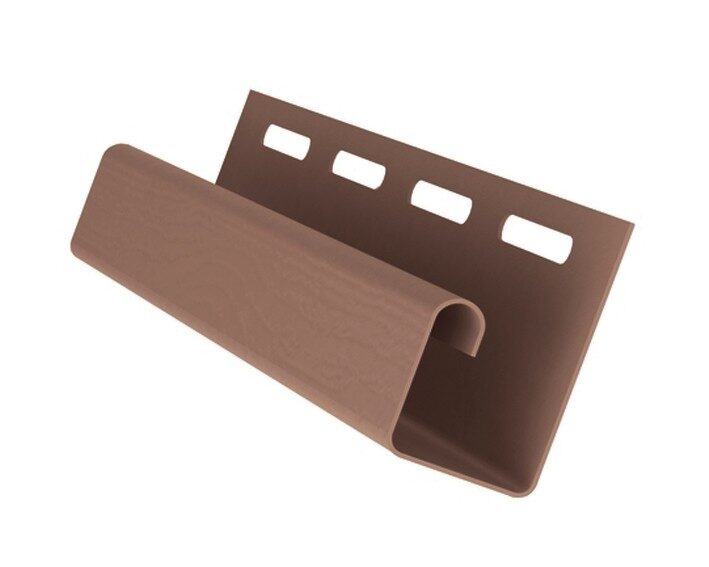

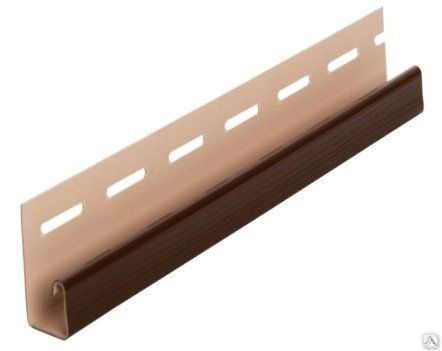

J-профиль можно устанавливать вместо стартового и финишного профиля.

Финишным профилем завершают облицовку сайдинга. Этот профиль напоминает по своей форме J-профиль, но более тонкий.

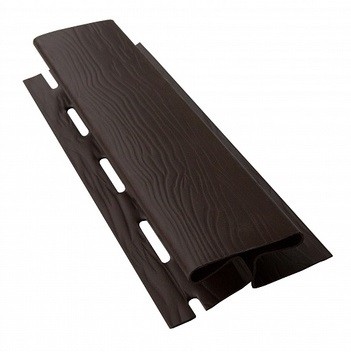

Для соединения сайдинга на протяженном участке стены используется соединительный профиль (Н-профиль).

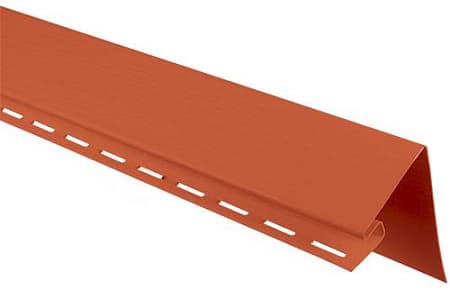

Околооконный профиль по своей форме напоминает букву F и предназначен для того, чтобы закрыть откосы.

Профили для сайдинга имеют различную форму и предназначение. При этом требования по их монтажу ничем не отличаются и будут рассмотрены ниже.

Установка профиля для сайдинга

  1. Определяется нижний уровень. Для этого по всему периметру здания проводится нижняя линия (выше уровня отмостки на 3-4 см).
  2. Устанавливается стартовый профиль для сайдинга по отмеченному уровню и закрепляется саморезами. Между ее отдельными секциями оставляется зазор в 6 мм.
  3. Внешний и внутренний угловые элементы монтируются ниже края стартовой рейки на 6 мм. Наверху оставляется место под установку софита — панелей для обшивки низа фронтонных и карнизных свесов кровли. Угловая деталь должна свободно висеть на крепеже. Саморезы вворачиваются с шагом 20-40 см. Стыковка частей угловых деталей производится нахлестом в 2 см. Для этого отпиливается внутренняя часть детали и остается лицевая.
  4. Облицовка проемов выполняется так: а) укладка фартуков гидроизоляции; б) крепление наличников или J-профилей; в) соединение профилей.
  5. Первая панель фасада вставляется в угловой и в стартовый профиль для сайдинга. Технологические отступы на температурное расширение в теплую погоду составляют 6 мм, а в холодную — 9 мм. Наращивание на стыках производится внахлест или с помощью H-профилей. Остальной сайдинг монтируется аналогичным образом. Крепление производится от середины к краям.
  6. Последнюю панель следует монтировать только тогда, когда будет установлен финишный профиль для сайдинга. Он похож на стартовый, только несколько тоньше. В конце монтажа необходима резка последней панели. Полосы обрезают также при установке под окнами.

Конструкция обрешетки

Рисунок 2. Виды профилей для монтажа обрешетки.

Монтаж обрешетки под сайдинг может быть выполнен из деревянного бруса или металлического профиля. Обрешетка из дерева значительно сокращает расходы на обшивку стен, проста в монтаже (особенно для срубов), доступна. Главный недостаток – обязательная пропитка антисептиком, низкая влагостойкость, возможность деформации при высыхании. Металлический профиль обладает повышенной прочностью и долговечностью.

Деревянная обрешетка под сайдинг изготавливается из сухого бруса шириной 5-6 см и толщиной 25-50 мм. Наиболее распространен брус 5х5 см. Влажность древесины при монтаже не должна превышать 15%; в противном случае возможна деформация при высыхании.

Металлическая обрешетка выполняется из стальных оцинкованных или алюминиевых профилей. В качестве вертикальных стоек каркаса чаще всего используется профиль типа ПС (П-образный профиль с загнутыми кромками внутрь). Перемычки выполняются из профилей ПП (П-образный без загибов) или ПН (Н-образный). Обычно применяются элементы, имеющие размеры 60х27 мм, длиной 3 и 4 м. Профили ПП и ПН могут иметь ширину меньшую, чем основные стойки, но высота должна быть одинаковой – 27 мм.

В целом, конструкция самой обрешетки, как деревянной, так и металлической, однотипна: параллельные основные элементы, установленные одной длиной, и перемычки между ними. Таким образом обеспечивается решетчатая система. Направление наложения основных элементов зависит от типа сайдинга. При использовании горизонтального типа (наиболее распространен) основные элементы каркаса имеют вид вертикальных стоек, а при вертикальном сайдинге основные элементы монтируются горизонтально. Шаг установки элементов составляет 40-60 см; при этом обычно в цокольной части шаг выбирается 40 см, а основная поверхность стены закрывается решеткой с шагом 50-60 см для основных стоек и 60-70 см для перемычек.

Полезные советы

  1. Крепеж вкручивается в центр отверстий на панелях.
  2. Затяжка крепежа не должна быть плотной, чтобы облицовка не коробилась при температурной деформации.
  3. Панели крепятся слева направо с сохранением строго горизонтального положения.
  4. При монтаже сайдинга следует оставлять технологические зазоры.
  5. Крепление панелей производится только через специальные отверстия. Забивать гвозди или вворачивать саморезы сквозь материал сайдинга не допускается.
  6. Облицовка деревянных домов производится только после усадки.
  7. Физические свойства облицовки зависят от того, какой профиль для сайдинга применяется. При температуре ниже -10 0С виниловый сайдинг теряет пластичность и может растрескиваться.
  8. При монтаже панели размещаются свободно, без натяга.
  9. Крепеж и металлические детали, используемые при обшивке дома, должны быть надежно защищены от коррозии. В противном случае крепление будет ненадежным, а на облицовке появятся потеки ржавчины.
  10. Иногда панели сайдинга крепят вертикально. Тогда обрешетку под них следует располагать горизонтально.

Выбираем материалы для обрешетки под сайдинг ↑

Обычно для этого используют два вида погонного материала: металлические профили для гипсокартона или деревянные бруски. Поскольку материалы имеют свои плюсы и минусы, необходимо взвесить все «за» и «против», прежде чем начинать монтаж обрешетки под сайдинг.

Металлические профили ↑

Собственно говоря, единственным минусом этого способа монтажа является более высокая конечная стоимость. В остальном этот материал гораздо предпочтительнее. Профиль обладает достаточной прочностью и жесткостью, чтобы облицовка сохраняла свою геометрию даже под воздействием окружающей среды – высоких или низких температур, влажности и т. п. Он выпускается с цинковым покрытием, защищающим металл от коррозии, следовательно, такая обрешетка долговечна.

Профили выпускаются в стандартных размерах, что очень удобно. Поскольку этот материал предназначен как раз для создания обрешеток, линейные размеры разных видов профиля – стоечных и направляющих – подобраны таким образом, что их монтаж не требует подгонки. Кроме того, выпускаются и дополнительные элементы, облегчающие крепеж – соединительные подвесы, специальные саморезы для профиля, дюбели и т.п.

Прямой подвес используется для крепления профилей к стене

Деревянные бруски ↑

Поскольку древесина – натуральный материал, у него есть несколько существенных недостатков, с этим связанных. Прежде всего – это подверженность гниению и воздействию грибковых заболеваний, а также древесина может быть повреждена жучками-вредителями. Естественно, что пожар также представляет опасность для деревянной конструкции. Чтобы этого не случилось, материал должен быть тщательно обработан специальными веществами, препятствующими гниению, повреждению насекомыми и увеличивающими устойчивость древесины к огню.

Другой важный минус древесины – коробление. В результате его брусок может «повести», т.е. изогнуть в продольном или поперечном направлении. Такой материал не годится для монтажа обрешетки под сайдинг. Кроме того, древесина содержит сучки, которые снижают прочность бруса. Чтобы создать прочную и качественную конструкцию, материал должен пройти тщательную отбраковку.

Также проблемой является низкая сопротивляемость древесины к воздействию окружающей среды – температуры и влажности. Деревянная конструкция «дышит», т.е. изменяет свои размеры под действием высокой влажности или в летнюю жару. Результатом этого может стать «вспучивание» сайдинга или его разрыв. Чтобы нивелировать небольшие линейные расширения древесины, при монтаже сайдинга необходимо крепить его не слишком плотно.

Устройство деревянной обрешетки под сайдинг
