Если вы приобрели загородный участок и решили самостоятельно заняться строительством кирпичного дома, специалисты не рекомендуют забывать о ряде нюансов, связанных с технологией кирпичной кладки. Одним из таких нюансов является расшивка швов кладки из кирпича. Ее важность обусловлена тем, что независимо от окончательного предназначения здания, перед началом эксплуатации его кирпичные стены должны подвергнуться качественному эстетическому оформлению. И одним из способов внешней его отделки является расшивка швов кирпичной кладки. Однако специалисты утверждают, что расшивку швов в кирпичной кладке можно произвести не только в момент возведения стены, но и на старой кладке здания, бывшего уже в эксплуатации долгие годы. Естественно технология расшивки в том и другом случаях будет различаться. Как осуществляется расшивка швов кирпичной кладки, а также в чем различия технологии расшивки швов только что возведенной стены и стены здания, бывшего в эксплуатации – на эти и другие вопросы вы получите ответ в настоящей статье.

Но, прежде чем перейти к рассмотрению технологии расшивки швов, мы предлагаем вам ознакомиться с некоторыми теоретическими аспектами кирпичной кладки.

Содержание

1. Немного теории: системы перевязки швов кладки
2. Расшивка швов кирпичной кладки: актуальность вопроса
3. Виды расшивки швов: основные характеристики
4. В чем заключается предназначение расшивки швов?
5. Особенности применения расшивки швов кирпичной кладки
6. Технология расшивки швов: пошаговое руководство
   •   Этап № 1: подготовка кирпичной кладки
   •   Этап № 2: приготовление раствора
   •   Этап № 3: расшивка швов кирпичной кладки
7. И напоследок



Немного теории: системы перевязки швов кладки

Как известно, основное требование к кирпичной стене – это устойчивость, достигнуть которой позволяет перевязка швов кирпичной кладки. Она выполняется таким образом, чтобы каждый вышележащий кирпич опирался два или три нижележащих кирпича и при этом перекрывал швы между нижними кирпичами.

Именно такой способ укладки кирпичей и был назван перевязкой. Он способствует не только повышению устойчивости стены, но и равномерному распределению нагрузок на кирпичную стену в случае неравномерных осадков и температурных деформаций. В строительной практике наибольшее применение нашли следующие виды перевязки:

• Цепная однорядная перевязка;
• Трехрядная перевязка;
• Многорядная перевязка.

Каждая из них характеризуется надежностью, так как прочно объединяет кирпичи в единую систему. Однако есть смысл рассмотреть каждую в отдельности. Опытные мастера знают, что ряды кирпичной кладки в зависимости от расположения кирпичей делятся на ложковые и тычковые.

Технология однорядной перевязки кирпичной кладки предполагает чередование ложковых и тычковых рядов, и чаще всего применяется чаще всего в том случаях, когда отделка стены облицовочным кирпичом не предусмотрена.

Трехрядная перевязка, являющаяся популярной разновидностью многорядной системы, предполагает перевязку каждых трех ложковых рядов тычковыми рядами. В большинстве случаев трехрядная система применяется в тех случаях, когда выкладывают простенки и столбики.

Многорядная перевязка предполагает выкладывание ложковых рядов, которые через каждые 5-6 рядов перевязывается тычковыми рядами. Что касается количества ложковых рядов, то оно зависит от толщины кирпича. Если она составляет 65 мм, необходимо выкладывать 6 ложковых рядов, и в том случае если она равна 88 мм, технология многорядной перевязки предполагает выкладку 5 ложковых рядов.

Расшивка швов кирпичной кладки: актуальность вопроса

Традиционная кирпичная кладка предполагает наличие вертикальных и горизонтальных швов кирпичной кладки. Технология кирпичной кладки предполагает их заполнение раствором, предназначенным для связывания кирпичей в единое целое. После осуществления кирпичной перевязки излишки раствора, которые выступили за пределы швов, удаляют. Осуществив это, производят расшивку швов кирпичной кладки, которая представляет собой процесс затирки швов с целью повышения их герметичности. Благодаря проведению данной процедуры,  стена становится не только привлекательной, но и устойчивой к воздействию внешних неблагоприятных факторов. В связи с этим, приходим к выводу, что расшивка швов кирпичной кладки существенно продлевает эксплуатационные соки здания.

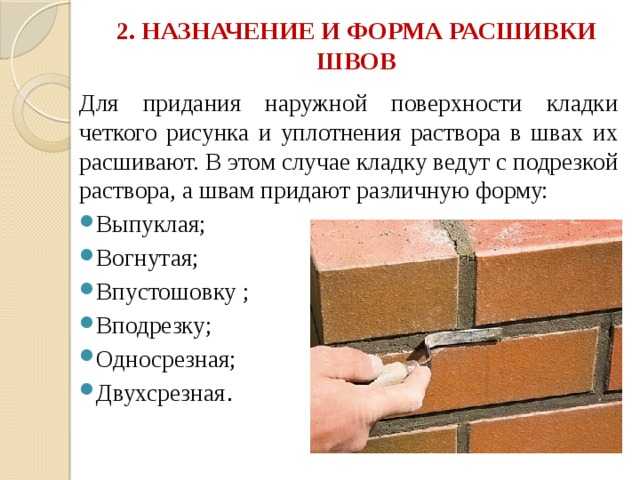

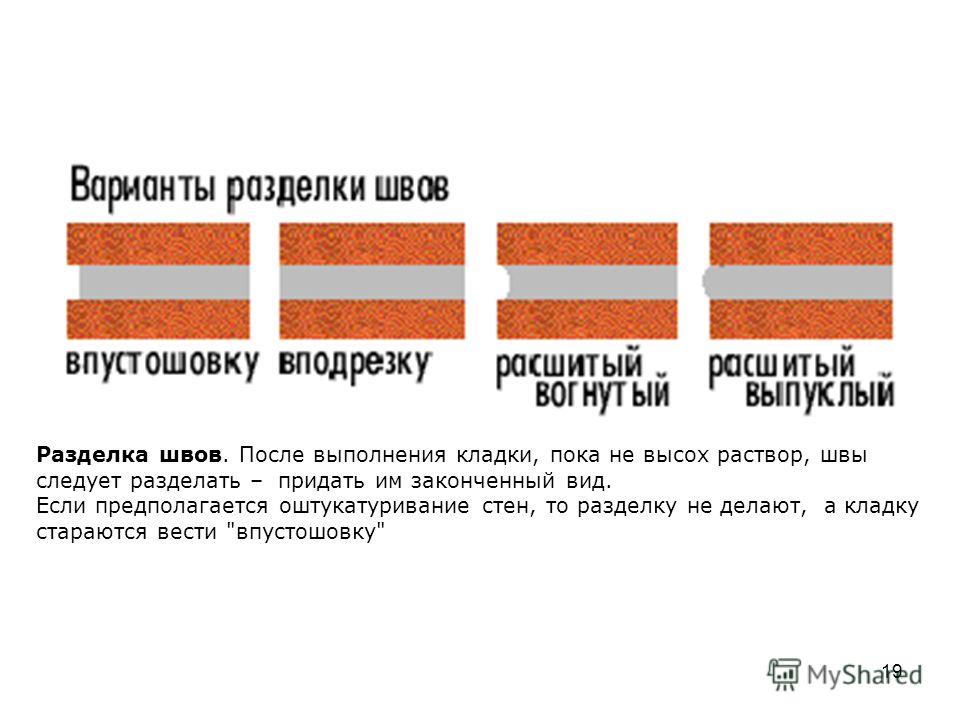

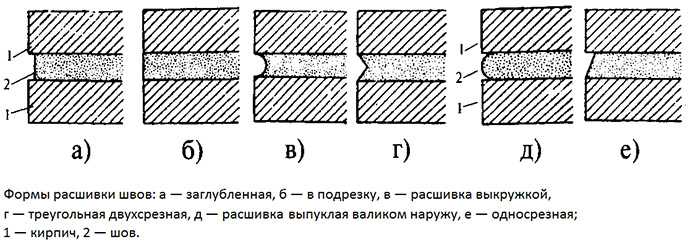

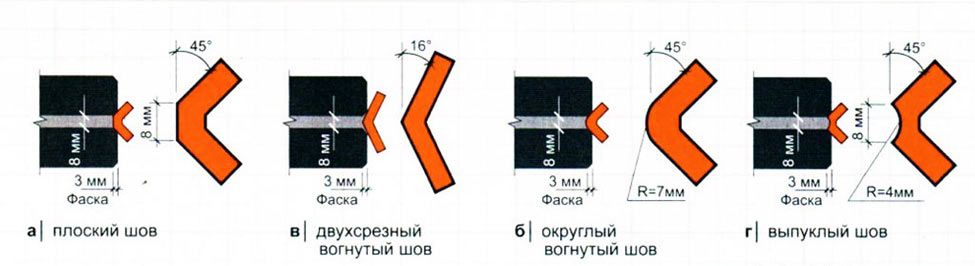

Виды расшивки швов: основные характеристики

Прежде чем ознакомиться с алгоритмом и технологией расшивки швов кирпичной кладки, прежде всего, необходимо ознакомиться с возможными вариантами заделки швов кирпичной кладки, которые чаще всего применяются в строительной практике.

Прямоугольная вподрезку или, так называемая, расшивка заподлицо – является одним из самых простых и, соответственно, популярных способов расшивки швов. Технологически данный способ подразумевает срезание со стены лишнего раствора с использованием кельмы, а затем щеткой с жестким ворсом обрабатывают швы между кирпичами. После такой обработки швы четко выделяются;

Прямоугольная заглубленная используется в качестве декоративной отделки кирпичной кладки. Несмотря на то, что данный способ более трудоемкий, его применение нецелесообразно для обработки кирпичной кладки, подверженной воздействию атмосферным осадкам. Технология выполнения данного способа расшивки подразумевает в первую очередь удаление из всех швов раствора на глубину 5-6 мм, их последующее уплотнение и разглаживание нового раствора с использованием округлого нагеля;

Вогнутая расшивка – популярный способ затирки швов, предполагающий использование специального инструмента для расшивки швов с одноименным названием «расшивка». В первую очередь, данный способ предполагает срезание лишнего раствора с последующей обработкой их полукруглой расшивкой на протяжении всей длины шва;

Скошенная расшивка – способ, применение которого  актуально в условиях с суровым климатом. Перед ее осуществлением производят тщательную заточку кельмы, после чего, направив ее под острым углом, срезают раствор. Оптимальный уровень углубления инструмента при этом 3-4 мм;

Важно!

В процессе расшивки швов важно соблюдать последовательность их обработки: вначале обрабатывают вертикальные швы и только потом – горизонтальные.

При этом, по мнению специалистов, толщине швов кирпичной кладки не придается определяющее значение, и она варьируется в течение 10-12 мм. Данное правило обусловлено правилами СНИП, в соответствии с которыми размер швов кирпичной кладки – показатель вариабельный и для горизонтального шва колеблется в пределах 10-15 мм, тогда как для вертикального эти цифры варьируются в пределах 8-15 мм. Кроме того, зачастую возникают ситуации, когда строители отдают предпочтение тонким швам, толщина которых достигает 3-4 мм. Это обусловлено стремлением к экономии цементного раствора.

Важно! Толщина швов кирпичной кладки показатель весьма вариабельный и может претерпевать изменение в зависимости от климатических условий, в которых располагается здание, стремлением к экономии материалов, а также ответственности и педантичности, с которыми мастер подходит к выполнению работы.

В чем заключается предназначение расшивки швов?

В связи с тем, что многие сооружении обходятся без расшивки швов и эксплуатируются при этом в течение длительного времени, мы считаем нужным рассмотреть основное функциональное предназначение расшивки швов кирпичной кладки. Итак, в чем же оно заключается?

Как уже было отмечено ранее, она существенно повышает эстетические характеристики постройки. Воспользовавшись данным способом декорирования сооружения, вы сможете эффективно замаскировать разницу в оттенках, в том случае если замешивание раствора производится постепенно, в течение нескольких дней;

Использование затирки для кирпичных швов позволяет предотвратить разрушение цементной основы, что позволяет не только продлить эксплуатационный срок здания, но и надолго отложить проведение капитального ремонта. Это достигается за счет сокращения влаги, попадающей на швы, так как именно она разрушает кирпичную кладку, а, как вы знаете, цена восстановления кирпичной стены, претерпевшей разрушение вследствие трещинообразования и обвалов стен, оставляет мало приятных впечатлений;

Осуществив расшивку швов кирпичной кладки в соответствии со всеми правилами, вы сможете существенно повысить теплоизоляционные характеристики здания и сохранить тепло в помещении в холодное время года;

Особенности применения расшивки швов кирпичной кладки

• Мастера должны знать, что расшивка швов актуально не только для домов, возведенных из строительного кирпича, но и для тех, которые возводились из двойного силикатного кирпича М150.

Важно! Главное правило, которое необходимо соблюдать при расшивке швов – стена, подвергаемая отделке, не должна быть ранее оштукатуренной, так как расшивка швов кирпичной кладки является своеобразным аналогом отделочного материала, нанесение которого осуществляется только на отдельно взятую часть поверхности.

• В наибольшей степени распространено использование расшивки швов для отделки уличных стен;
• Внутренние работы также зачастую не обходятся без ее применение, которое допустимо в тех случаях, когда отделываемая поверхность нуждается в придании ей определенного колорита;

• Стены, возводимые из натурального камня, также могут отделываться с помощью расшивки швов кирпичной кладки;
• Расшивка кладки может осуществляться на любом этапе строительства, будь то непосредственное возведение стен или отделка здания после того, как оно будет определенное время эксплуатироваться и даст усадку. Однако, в случае с первым вариантом, удаление лишнего раствора происходит более «безболезненно», так как будучи свежим, он еще не успевает высохнуть, дойдя до этапа расшивки швов. В случае расшивки швов старого дома, это происходит намного сложнее, так как раствор становится существенно прочнее;
• Кроме того, если вы решили заняться расшивкой швов на старом здании, в процессе удаления старого раствора необходимо производить более основательного углубление до 10-15 мм;

• Нельзя забывать о том, что для повышения прочности конструкции на этапе строительства используется перевязка швов кирпичной кладки, подразумевающая выкладывание вышележащего ряда кирпичей не параллельно нижележащему, а с некоторым смещением;
• В процессе расшивки швов важно использовать только остро заточенные инструменты, например, это может быть зубило, предназначенные для удаления затвердевшего раствора. Только лишь в том случае, если инструмент остро заточен, вы сможете качественно удалить затвердевший раствор, в противном случае возникает риск соскальзывания инструмента и повреждения строительного материала.

Технология расшивки швов: пошаговое руководство

Так как вы тщательно ознакомились с теоретическими аспектами расшивки швов кирпичной кладки, пришло время изучить алгоритм ее осуществления, состоящий из нескольких этапов.

Этап № 1: подготовка кирпичной кладки

Как и любое строительное мероприятие, расшивка швов кирпичной кладки начинается с проведения подготовительных работ. В чем же их заключается их сущность? Рассмотрим далее.

С поверхности стен, подвергшихся обработке, удаляются овсе загрязнения, в том числе и пылевые. После этого, используя щетку с жестким ворсом,  цементные швы необходимо очистить от наиболее «грубых» загрязнений. Также возможно использование аппарата, в основе принципа работы которого лежит использование высокого давления. Именно благодаря ему, вы получаете возможность удалить даже самые мельчайшие частицы, не заметные глазу;

Закончив чистку поверхности, подготовьте валик и ведро с водой, а затем произведите смачивание тех швов, с которыми вы планируете осуществлять работу в ближайшее время.

Важно! Мастера советуют не производить расшивку швов кирпичной кладки в жаркое время года, так как в этом случае раствор чрезвычайно быстро высыхает, что способствует нарушению всей технологии расшивки. Также рекомендуется прекратить выполнение работы в случае начавшегося дождя, так как раствор может впитать избыточное количество влаги, что также противоречит технологии расшивки швов.

Этап № 2: приготовление раствора

Раствор для расшивки швов в кладке реализуется строительными магазинами в виде сухой смеси, компоненты которой строго указываются на упаковке, или в виде готового раствора. Если вы приобретаете сухую смесь, ее необходимо разбавить водой, количество которой указано на упаковке со смесью. Независимо от того, приобретаете ли сухую смесь или раствор, необходимо следовать инструкции, указанной на упаковке, а также четко соблюдать все указанные пропорции. Помимо этого необходимо строго учитывать временные ограничения, в течение которых раствор необходимо полностью использовать.

Для смешивания раствора лучше отдать предпочтение автоматизированному способу и воспользоваться специализированной дрелью, оснащенной насадкой «миксер», так как смешивание раствора ручным способом – процесс намного более трудоемкий и более затратный по времени.

Важно! Специалисты не рекомендуют замешивать раствор для нанесения на все стены сразу. По их мнению, лучше подготавливать его небольшими порциями и использовать для этого преимущественно электрическую бетономешалку. Если на температурный шов в кирпичной кладке вы нанесете слишком жидкий или уже немного подсохший раствор, это чревато нарушением целостности вследствие первого резкого температурного перепада.

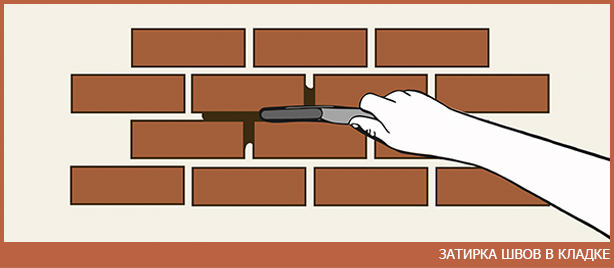

Этап № 3: расшивка швов кирпичной кладки

Первоначально произведите удаление небольшого количества старого раствора (достаточным будет 10-15 мм). Если в некоторых местах произошло разрушение кирпичной кладки на более глубоком уровне, нанесите заведомо большее количество свежеприготовленной смеси.

Затем вновь возьмите  щетку с жестким ворсом и тщательно удалите со стены следы раствора. В труднодоступных местах раствор удаляют с использованием специальных аппаратов или зубилом, о котором мы писали выше.

В верхней части стены необходимо подготовить подмостки для расшивки швов. Несмотря на то, что наиболее эффективным способом, по-прежнему, остается установка лесов, вы можете воспользоваться стремянкой.

Полностью подготовив поверхность, вы можете приступать к нанесению раствора.

Важно! В процессе нанесения раствора помните, что залогом качественного конечного результата является однородность наносимой смеси и полное отсутствие комкообразных масс.

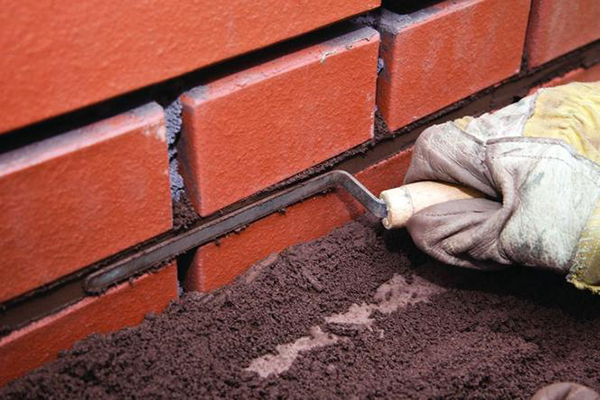

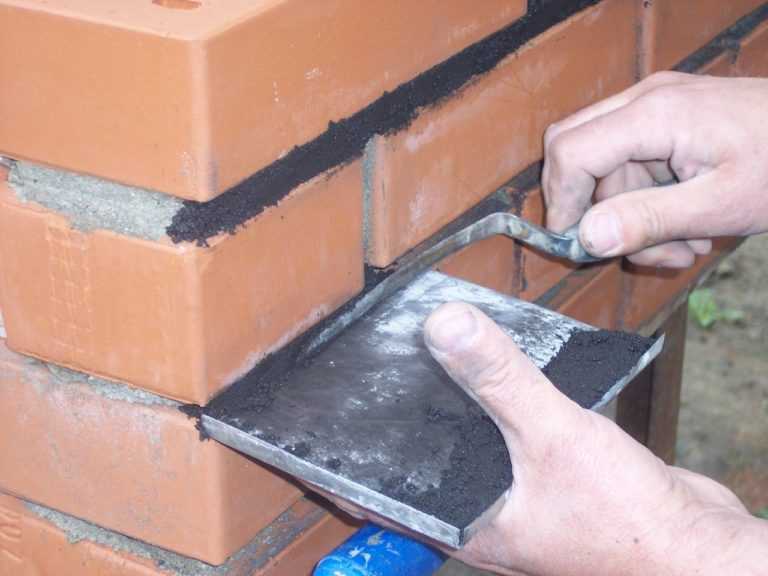

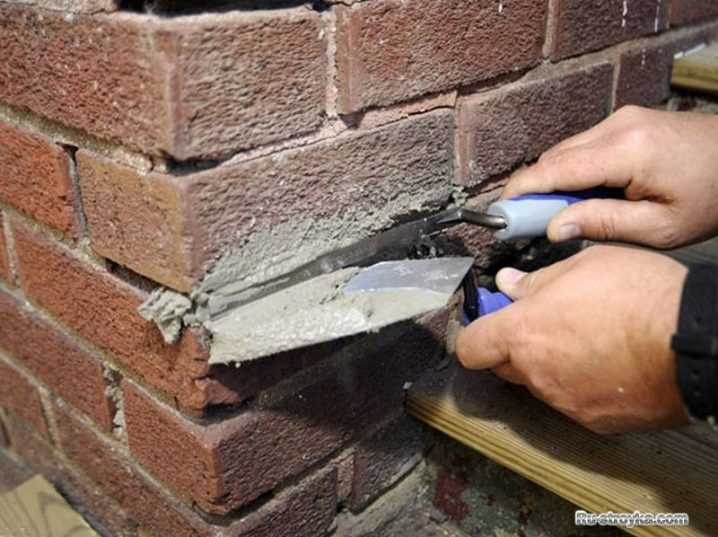

Техника нанесения раствора при расшивке швов кирпичной кладки подразумевает его нанесение с некоторым излишком, который сразу же удаляется с помощью кельмы.

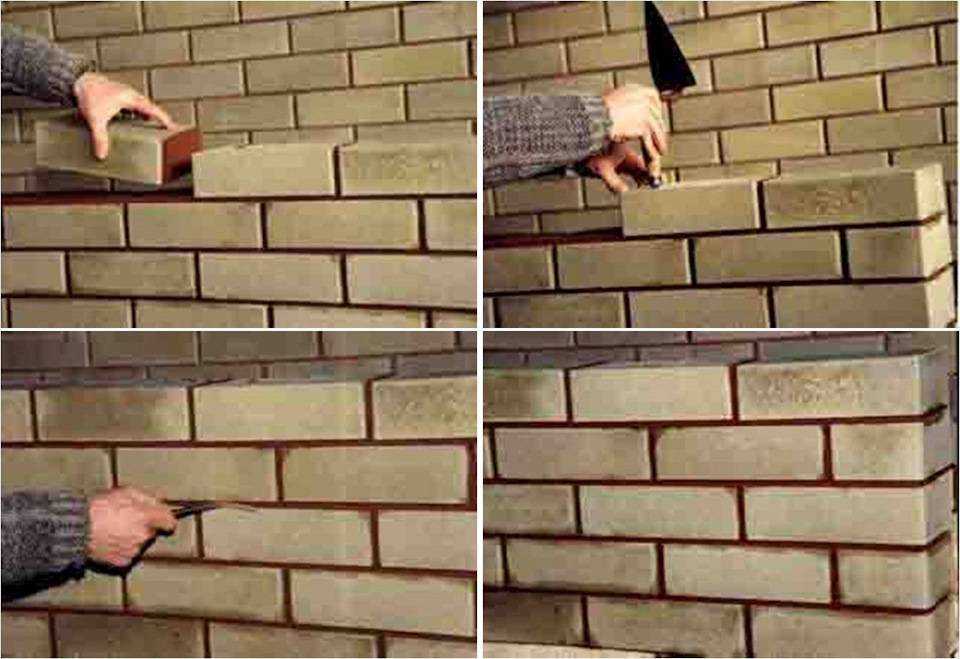

Далее возьмите узкую расшивку, и производите интенсивное вдавление раствора в вертикально ориентированные швы.  При этом важно именно вдавливать, а не приглаживать, так как только использование данного приема позволяет избавиться от излишка воздуха, который при несоблюдении техники работы может остаться между старым и новым слоем цементной смеси.

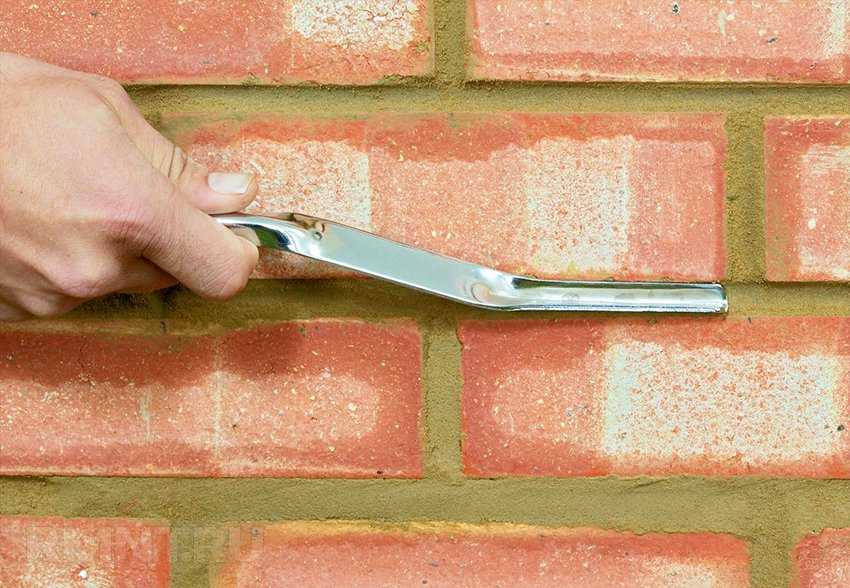

Далее производят обработку горизонтальных швов с помощью длинной расшивки, которой орудуют так, чтобы раствор равномерно распределялся по всему шву.

Далее новому раствору придают желаемую форму, что можно осуществить с использованием подручных средств, например, пластиковой трубки или резинового шланга, используя которые, вы сможете сделать вогнутый шов. Чтобы получился скошенный шов, специалисты рекомендуют воспользоваться деревянной планкой, перед работой с которой необходимо четко определиться с ее размером. А использование заточенного деревянного колышка позволит без труда превратить прямоугольный шов в заглубленный.

Важно! Если в процессе расшивки швов вас настиг дождь, временно прекратите работу и изолируйте обрабатываемую поверхность с помощью обычной полиэтиленовой пленки.

Как видно из выше приведенной инструкции, процесс расшивки швов не представляет собой особых сложностей и может быть осуществлен даже новичком в строительном деле. Конечно, будучи новичком в этой отрасли, скорее всего, вы затратите большее количество времени, чем опытный мастер, однако существенным плюсом при этом является то, что вы сможете сэкономить, отказавшись от услуг рабочих.

Важно! Возводя кирпичные строения своими руками, помните о существовании деформационных швов в кладке,  предусмотрев которые, вы сможете защитить свою постройку от возможных сейсмических колебаний местности, неравномерной усадки строения или резких температурных перепадов.

И напоследок

Мы понимаем, что большая часть наших читателей не является профессионалом в строительной отрасли, поэтому мы постарались максимально подробно разъяснить весь процесс расшивки швов кирпичной кладки. Вам остается лишь ознакомиться с предложенными материалами и последовать нашим советам. Чтобы облегчить процесс понимания всей технологии, ниже будет предложено видео, в которой еще раз подробно рассматривается процесс расшивки швов кирпичной кладки.

Расшивка швов кирпичной кладки | Строительный портал

0 votes

+

Голос за!

–

Голос против!

Если вы приобрели загородный участок и решили самостоятельно заняться строительством кирпичного дома, специалисты не рекомендуют забывать о ряде нюансов, связанных с технологией кирпичной кладки. Одним из таких нюансов является расшивка швов кладки из кирпича. Ее важность обусловлена тем, что независимо от окончательного предназначения здания, перед началом эксплуатации его кирпичные стены должны подвергнуться качественному эстетическому оформлению. И одним из способов внешней его отделки является расшивка швов кирпичной кладки. Однако специалисты утверждают, что расшивку швов в кирпичной кладке можно произвести не только в момент возведения стены, но и на старой кладке здания, бывшего уже в эксплуатации долгие годы. Естественно технология расшивки в том и другом случаях будет различаться. Как осуществляется расшивка швов кирпичной кладки, а также в чем различия технологии расшивки швов только что возведенной стены и стены здания, бывшего в эксплуатации – на эти и другие вопросы вы получите ответ в настоящей статье. Но, прежде чем перейти к рассмотрению технологии расшивки швов, мы предлагаем вам ознакомиться с некоторыми теоретическими аспектами кирпичной кладки.

Содержание

1. Немного теории: системы перевязки швов кладки
2. Расшивка швов кирпичной кладки: актуальность вопроса
3. Виды расшивки швов: основные характеристики
4. В чем заключается предназначение расшивки швов?
5. Особенности применения расшивки швов кирпичной кладки
6. Технология расшивки швов: пошаговое руководство
   •   Этап № 1: подготовка кирпичной кладки
   •   Этап № 2: приготовление раствора
   •   Этап № 3: расшивка швов кирпичной кладки
7. И напоследок



Немного теории: системы перевязки швов кладки

Как известно, основное требование к кирпичной стене – это устойчивость, достигнуть которой позволяет перевязка швов кирпичной кладки. Она выполняется таким образом, чтобы каждый вышележащий кирпич опирался два или три нижележащих кирпича и при этом перекрывал швы между нижними кирпичами. Именно такой способ укладки кирпичей и был назван перевязкой. Он способствует не только повышению устойчивости стены, но и равномерному распределению нагрузок на кирпичную стену в случае неравномерных осадков и температурных деформаций. В строительной практике наибольшее применение нашли следующие виды перевязки:

• Цепная однорядная перевязка;
• Трехрядная перевязка;
• Многорядная перевязка.

Каждая из них характеризуется надежностью, так как прочно объединяет кирпичи в единую систему. Однако есть смысл рассмотреть каждую в отдельности. Опытные мастера знают, что ряды кирпичной кладки в зависимости от расположения кирпичей делятся на ложковые и тычковые.

Технология однорядной перевязки кирпичной кладки предполагает чередование ложковых и тычковых рядов, и чаще всего применяется чаще всего в том случаях, когда отделка стены облицовочным кирпичом не предусмотрена.

Трехрядная перевязка, являющаяся популярной разновидностью многорядной системы, предполагает перевязку каждых трех ложковых рядов тычковыми рядами. В большинстве случаев трехрядная система применяется в тех случаях, когда выкладывают простенки и столбики.

Многорядная перевязка предполагает выкладывание ложковых рядов, которые через каждые 5-6 рядов перевязывается тычковыми рядами. Что касается количества ложковых рядов, то оно зависит от толщины кирпича. Если она составляет 65 мм, необходимо выкладывать 6 ложковых рядов, и в том случае если она равна 88 мм, технология многорядной перевязки предполагает выкладку 5 ложковых рядов.

Расшивка швов кирпичной кладки: актуальность вопроса

Традиционная кирпичная кладка предполагает наличие вертикальных и горизонтальных швов кирпичной кладки. Технология кирпичной кладки предполагает их заполнение раствором, предназначенным для связывания кирпичей в единое целое. После осуществления кирпичной перевязки излишки раствора, которые выступили за пределы швов, удаляют. Осуществив это, производят расшивку швов кирпичной кладки, которая представляет собой процесс затирки швов с целью повышения их герметичности. Благодаря проведению данной процедуры,  стена становится не только привлекательной, но и устойчивой к воздействию внешних неблагоприятных факторов. В связи с этим, приходим к выводу, что расшивка швов кирпичной кладки существенно продлевает эксплуатационные соки здания.

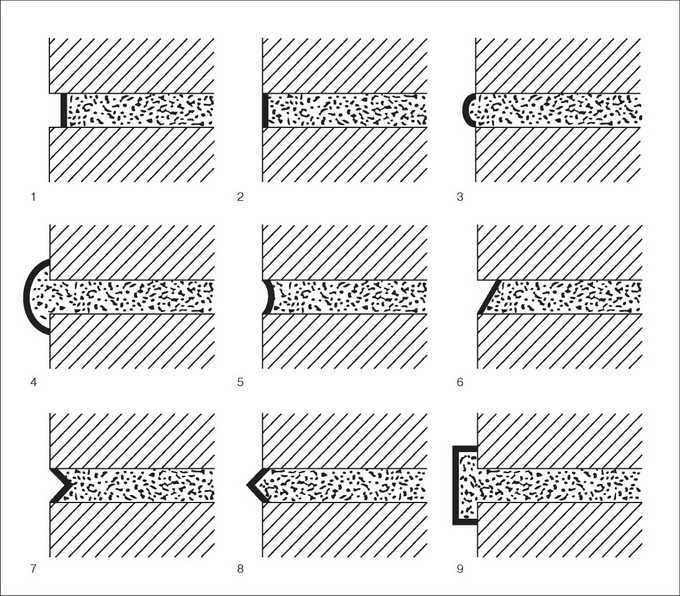

Виды расшивки швов: основные характеристики

Прежде чем ознакомиться с алгоритмом и технологией расшивки швов кирпичной кладки, прежде всего, необходимо ознакомиться с возможными вариантами заделки швов кирпичной кладки, которые чаще всего применяются в строительной практике.

Прямоугольная вподрезку или, так называемая, расшивка заподлицо – является одним из самых простых и, соответственно, популярных способов расшивки швов. Технологически данный способ подразумевает срезание со стены лишнего раствора с использованием кельмы, а затем щеткой с жестким ворсом обрабатывают швы между кирпичами. После такой обработки швы четко выделяются;

Прямоугольная заглубленная используется в качестве декоративной отделки кирпичной кладки. Несмотря на то, что данный способ более трудоемкий, его применение нецелесообразно для обработки кирпичной кладки, подверженной воздействию атмосферным осадкам. Технология выполнения данного способа расшивки подразумевает в первую очередь удаление из всех швов раствора на глубину 5-6 мм, их последующее уплотнение и разглаживание нового раствора с использованием округлого нагеля;

Вогнутая расшивка – популярный способ затирки швов, предполагающий использование специального инструмента для расшивки швов с одноименным названием «расшивка». В первую очередь, данный способ предполагает срезание лишнего раствора с последующей обработкой их полукруглой расшивкой на протяжении всей длины шва;

Скошенная расшивка – способ, применение которого  актуально в условиях с суровым климатом. Перед ее осуществлением производят тщательную заточку кельмы, после чего, направив ее под острым углом, срезают раствор. Оптимальный уровень углубления инструмента при этом 3-4 мм;

Важно! В процессе расшивки швов важно соблюдать последовательность их обработки: вначале обрабатывают вертикальные швы и только потом – горизонтальные.

При этом, по мнению специалистов, толщине швов кирпичной кладки не придается определяющее значение, и она варьируется в течение 10-12 мм. Данное правило обусловлено правилами СНИП, в соответствии с которыми размер швов кирпичной кладки – показатель вариабельный и для горизонтального шва колеблется в пределах 10-15 мм, тогда как для вертикального эти цифры варьируются в пределах 8-15 мм. Кроме того, зачастую возникают ситуации, когда строители отдают предпочтение тонким швам, толщина которых достигает 3-4 мм. Это обусловлено стремлением к экономии цементного раствора.

Важно! Толщина швов кирпичной кладки показатель весьма вариабельный и может претерпевать изменение в зависимости от климатических условий, в которых располагается здание, стремлением к экономии материалов, а также ответственности и педантичности, с которыми мастер подходит к выполнению работы.

В чем заключается предназначение расшивки швов?

В связи с тем, что многие сооружении обходятся без расшивки швов и эксплуатируются при этом в течение длительного времени, мы считаем нужным рассмотреть основное функциональное предназначение расшивки швов кирпичной кладки. Итак, в чем же оно заключается?

Как уже было отмечено ранее, она существенно повышает эстетические характеристики постройки. Воспользовавшись данным способом декорирования сооружения, вы сможете эффективно замаскировать разницу в оттенках, в том случае если замешивание раствора производится постепенно, в течение нескольких дней;

Использование затирки для кирпичных швов позволяет предотвратить разрушение цементной основы, что позволяет не только продлить эксплуатационный срок здания, но и надолго отложить проведение капитального ремонта. Это достигается за счет сокращения влаги, попадающей на швы, так как именно она разрушает кирпичную кладку, а, как вы знаете, цена восстановления кирпичной стены, претерпевшей разрушение вследствие трещинообразования и обвалов стен, оставляет мало приятных впечатлений;

Осуществив расшивку швов кирпичной кладки в соответствии со всеми правилами, вы сможете существенно повысить теплоизоляционные характеристики здания и сохранить тепло в помещении в холодное время года;

Особенности применения расшивки швов кирпичной кладки

• Мастера должны знать, что расшивка швов актуально не только для домов, возведенных из строительного кирпича, но и для тех, которые возводились из двойного силикатного кирпича М150.

Важно! Главное правило, которое необходимо соблюдать при расшивке швов – стена, подвергаемая отделке, не должна быть ранее оштукатуренной, так как расшивка швов кирпичной кладки является своеобразным аналогом отделочного материала, нанесение которого осуществляется только на отдельно взятую часть поверхности.

• В наибольшей степени распространено использование расшивки швов для отделки уличных стен;
• Внутренние работы также зачастую не обходятся без ее применение, которое допустимо в тех случаях, когда отделываемая поверхность нуждается в придании ей определенного колорита;

• Стены, возводимые из натурального камня, также могут отделываться с помощью расшивки швов кирпичной кладки;
• Расшивка кладки может осуществляться на любом этапе строительства, будь то непосредственное возведение стен или отделка здания после того, как оно будет определенное время эксплуатироваться и даст усадку. Однако, в случае с первым вариантом, удаление лишнего раствора происходит более «безболезненно», так как будучи свежим, он еще не успевает высохнуть, дойдя до этапа расшивки швов. В случае расшивки швов старого дома, это происходит намного сложнее, так как раствор становится существенно прочнее;
• Кроме того, если вы решили заняться расшивкой швов на старом здании, в процессе удаления старого раствора необходимо производить более основательного углубление до 10-15 мм;

• Нельзя забывать о том, что для повышения прочности конструкции на этапе строительства используется перевязка швов кирпичной кладки, подразумевающая выкладывание вышележащего ряда кирпичей не параллельно нижележащему, а с некоторым смещением;
• В процессе расшивки швов важно использовать только остро заточенные инструменты, например, это может быть зубило, предназначенные для удаления затвердевшего раствора. Только лишь в том случае, если инструмент остро заточен, вы сможете качественно удалить затвердевший раствор, в противном случае возникает риск соскальзывания инструмента и повреждения строительного материала.

Технология расшивки швов: пошаговое руководство

Так как вы тщательно ознакомились с теоретическими аспектами расшивки швов кирпичной кладки, пришло время изучить алгоритм ее осуществления, состоящий из нескольких этапов.

Этап № 1: подготовка кирпичной кладки

Как и любое строительное мероприятие, расшивка швов кирпичной кладки начинается с проведения подготовительных работ. В чем же их заключается их сущность? Рассмотрим далее.

С поверхности стен, подвергшихся обработке, удаляются овсе загрязнения, в том числе и пылевые. После этого, используя щетку с жестким ворсом,  цементные швы необходимо очистить от наиболее «грубых» загрязнений. Также возможно использование аппарата, в основе принципа работы которого лежит использование высокого давления. Именно благодаря ему, вы получаете возможность удалить даже самые мельчайшие частицы, не заметные глазу;

Закончив чистку поверхности, подготовьте валик и ведро с водой, а затем произведите смачивание тех швов, с которыми вы планируете осуществлять работу в ближайшее время.

Важно! Мастера советуют не производить расшивку швов кирпичной кладки в жаркое время года, так как в этом случае раствор чрезвычайно быстро высыхает, что способствует нарушению всей технологии расшивки. Также рекомендуется прекратить выполнение работы в случае начавшегося дождя, так как раствор может впитать избыточное количество влаги, что также противоречит технологии расшивки швов.

Этап № 2: приготовление раствора

Раствор для расшивки швов в кладке реализуется строительными магазинами в виде сухой смеси, компоненты которой строго указываются на упаковке, или в виде готового раствора. Если вы приобретаете сухую смесь, ее необходимо разбавить водой, количество которой указано на упаковке со смесью. Независимо от того, приобретаете ли сухую смесь или раствор, необходимо следовать инструкции, указанной на упаковке, а также четко соблюдать все указанные пропорции. Помимо этого необходимо строго учитывать временные ограничения, в течение которых раствор необходимо полностью использовать.

Для смешивания раствора лучше отдать предпочтение автоматизированному способу и воспользоваться специализированной дрелью, оснащенной насадкой «миксер», так как смешивание раствора ручным способом – процесс намного более трудоемкий и более затратный по времени.

Важно! Специалисты не рекомендуют замешивать раствор для нанесения на все стены сразу. По их мнению, лучше подготавливать его небольшими порциями и использовать для этого преимущественно электрическую бетономешалку. Если на температурный шов в кирпичной кладке вы нанесете слишком жидкий или уже немного подсохший раствор, это чревато нарушением целостности вследствие первого резкого температурного перепада.

Этап № 3: расшивка швов кирпичной кладки

Первоначально произведите удаление небольшого количества старого раствора (достаточным будет 10-15 мм). Если в некоторых местах произошло разрушение кирпичной кладки на более глубоком уровне, нанесите заведомо большее количество свежеприготовленной смеси.

Затем вновь возьмите  щетку с жестким ворсом и тщательно удалите со стены следы раствора. В труднодоступных местах раствор удаляют с использованием специальных аппаратов или зубилом, о котором мы писали выше.

В верхней части стены необходимо подготовить подмостки для расшивки швов. Несмотря на то, что наиболее эффективным способом, по-прежнему, остается установка лесов, вы можете воспользоваться стремянкой.

Полностью подготовив поверхность, вы можете приступать к нанесению раствора.

Важно! В процессе нанесения раствора помните, что залогом качественного конечного результата является однородность наносимой смеси и полное отсутствие комкообразных масс.

Техника нанесения раствора при расшивке швов кирпичной кладки подразумевает его нанесение с некоторым излишком, который сразу же удаляется с помощью кельмы.

Далее возьмите узкую расшивку, и производите интенсивное вдавление раствора в вертикально ориентированные швы.  При этом важно именно вдавливать, а не приглаживать, так как только использование данного приема позволяет избавиться от излишка воздуха, который при несоблюдении техники работы может остаться между старым и новым слоем цементной смеси.

Далее производят обработку горизонтальных швов с помощью длинной расшивки, которой орудуют так, чтобы раствор равномерно распределялся по всему шву.

Далее новому раствору придают желаемую форму, что можно осуществить с использованием подручных средств, например, пластиковой трубки или резинового шланга, используя которые, вы сможете сделать вогнутый шов. Чтобы получился скошенный шов, специалисты рекомендуют воспользоваться деревянной планкой, перед работой с которой необходимо четко определиться с ее размером. А использование заточенного деревянного колышка позволит без труда превратить прямоугольный шов в заглубленный.

Важно! Если в процессе расшивки швов вас настиг дождь, временно прекратите работу и изолируйте обрабатываемую поверхность с помощью обычной полиэтиленовой пленки.

Как видно из выше приведенной инструкции, процесс расшивки швов не представляет собой особых сложностей и может быть осуществлен даже новичком в строительном деле. Конечно, будучи новичком в этой отрасли, скорее всего, вы затратите большее количество времени, чем опытный мастер, однако существенным плюсом при этом является то, что вы сможете сэкономить, отказавшись от услуг рабочих.

Важно! Возводя кирпичные строения своими руками, помните о существовании деформационных швов в кладке,  предусмотрев которые, вы сможете защитить свою постройку от возможных сейсмических колебаний местности, неравномерной усадки строения или резких температурных перепадов.

И напоследок

Мы понимаем, что большая часть наших читателей не является профессионалом в строительной отрасли, поэтому мы постарались максимально подробно разъяснить весь процесс расшивки швов кирпичной кладки. Вам остается лишь ознакомиться с предложенными материалами и последовать нашим советам. Чтобы облегчить процесс понимания всей технологии, ниже будет предложено видео, в которой еще раз подробно рассматривается процесс расшивки швов кирпичной кладки.

1. Виды расшивки швов и их назначение?

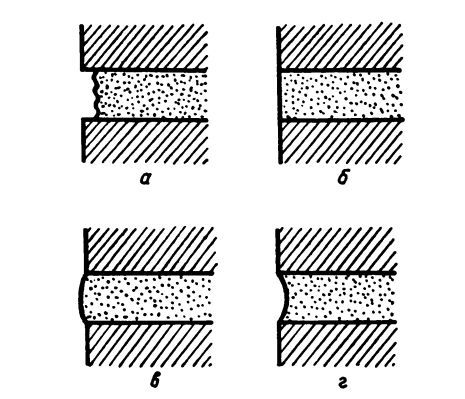

Рисунок: 10

Форма обработки швов кирпичной кладки:  а — пустошовка, б — вподрезку. в — под расшивку

В кирпичной кладке все швы необходимо полностью заполнять раствором. Это повышает прочность и теплозащитные свойства конструкции.  На лицевой поверхности кирпичных стен, предназначенных под оштукатуривание, швы на глубину 10…15 мм раствором не заполняют. Такая кладка, называемая пустошовкой (рис. 10, а), способствует прочному сцеплению со слоем штукатурки.  Лицевые швы стен, не подлежащих оштукатуриванию, заполняют раствором вровень с поверхностью. Такая кладка, когда излишки раствора в наружных швах подрезают кельмой, называется вподрезку (рис. 10, б).  При кладке под расшивку (рис. 10, в) швы на лицевой поверхности обрабатывают специальным инструментом — расшивкой. Такая обработка, уплотняющая швы, улучшает декоративные качества неоштукатуренных кирпичных стен. Вначале расшивают вертикальные, а затем горизонтальные швы. Швам придают выпуклую или вогнутую форму.  Средняя толщина горизонтальных швов в кирпичной кладке составляет 12 мм, а вертикальных — 10 мм. В отдельных местах допускается толщина горизонтальных швов 10… 15 мм, а вертикальных —  8… 15 мм.

Система перевязки

— это порядок укладки кирпичей (камней) относительно друг друга. Она должна соответствовать правилам разрезки кладки.

При кладке различают перевязку вертикальных, продольных и поперечных швов. Продольные швы перевязывают для того, чтобы кладка не расслаивалась вдоль стены на более тонкие стенки и чтобы напряжения в кладке от нагрузки равномерно распределялись по ширине стены. Например, если стену толщиной 1’/2 кирпича выложить только ложками, она будет состоять из трех несвязанных между собой стенок толщиной ‘Д> кирпича и нагрузка между ними будет распределяться неравномерно. Перевязка поперечных швов необходима для продольной связи между кирпичами, обеспечивающей распределение нагрузки на соседние участки кладки, и для монолитности стен при неравномерных осадках, температурных деформациях и т. п. Поперечные швы перевязывают ложковыми и тычковыми рядами, продольные — тычковыми.

Основные системы перевязки кирпичной кладки стен, широко применяемые в нашей стране, — однорядная (цепная) и многорядная, а также трехрядная.

При однорядной (цепной) перевязке (20,а) ложковые и тычковые ряды в кладке чередуются.  Поперечные швы в смежных рядах сдвинуты относительно друг друга на ‘ Д кирпича, а продольные — на ‘ /2 кирпича. Все вертикальные швы нижнего   ряда   перекрываются   кирпичами   вышележащего   ряда.

Цепная перевязка применяется при кладке стен. Если возводят стены, у которых лицевой слой выкладывают из облицовочного или другого эффективного кирпича, цепную перевязку применяют только при соответствующем указании в проекте.

При многорядной перевязке (20,б) кладка состоит из стенок толщиной ‘/г кирпича (120 мм), сложенных из ложков и перевязанных через несколько рядов по высоте тычковым рядом. В зависимости от размеров кирпича установлена предельная высота ложковой кладки между тычковыми рядами для различных видов кладки: из одинарного кирпича толщиной 65 мм — один тычковый ряд на шесть рядов кладки; из бетонных и природных камней правильной формы при высоте ряда до 200 мм — один тычковый ряд на три ряда кладки; из утолщенного кирпича толщиной 88 мм — один тычковый ряд на четыре ряда кладки.

 Билет №19

1. Мероприятия, проводимые в период оттаивания зимней кладки

2. Штраба,её виды и назначение

Мероприятия, проводимые в период оттаивания зимней кладки

Резкое снижение прочности и устойчивости кладки, значительная деформатив-ность ее, неравномерность оттаивания и осадки характерны для зимней кладки в период оттаивания и твердения. Поэтому необходимо следить за состоянием конструкций в период оттепелей, чтобы своевременно принять необходимые меры и обеспечить хорошее качество сооружения.

Мероприятия, связанные с оттаиванием кладки, сводятся к следующему: по окончании кладки каждого этажа устанавливают контрольные рейки и по ним наблюдают в течение зимы и весны за осадкой стен; до наступления потепления укрепляют стойками висячие стены и перемычки пролетом более 2,5 м, подклинивая стойки. Временные стойки, поддерживающие стены или перекрытия в период их оттаивания, должны иметь помимо клиньев поперечные подкладки из древесины мягких пород (осины, сосны), которые могли бы при осадке стен сминаться поперек волокон; перед наступлением оттепелей горизонтальные борозды, незаделанные гнезда и т. п. закладывают кирпичом.

С наступлением теплой погоды с перекрытий убирают строительный мусор, ненужные материалы, раскрепляют в поперечном направлении свободно стоящие столбы, простенки и стены, имеющие высоту, превышающую их толщину более чем в шесть раз.

В период оттаивания кладки, выложенной способом замораживания, а также при искусственном ее прогреве постоянно наблюдают за наиболее напряженными конструкциями: проверяют целостность кладки этих участков (столбов, простенков, опор под сильно нагруженными прогонами, сопряжений стен и места опирания опалубки перемычек).

Для контроля за оттаиванием и твердением раствора в швах кладки из того же раствора, на котором возводились каменные конструкции, изготовляют контрольные образцы-кубы и хранят их в тех же условиях, в каких находится кладка (см. 49). По состоянию образцов судят о прочности кладки.

Прочность твердеющего раствора проверяют специальными приборами.

За состоянием кладки наблюдают в течение всего периода оттаивания и последующего твердения раствора в кладке в течение 7…10 сут после наступления круглосуточных положительных температур. Стены, расположенные с южной стороны, при оттаивании нагреваются солнечными лучами, поэтому при необходимости их увлажняют или завешивают (например, пергамином), чтобы улучшить условия твердения раствора и предохранить кладку от неравномерных осадок.

При появлении на поверхности кладки трещин на них сразу же ставят маяки. Если каменная конструкция отклоняется от вертикали и трещины становятся опасными для прочности и устойчивости кладки, немедленно принимают меры к предотвращению дальнейших деформаций.

Зимняя кладка на растворах с химическими добавками, выполняемая способом замораживания, твердеет лишь частично, особенно при слабой концентрации солей. В связи с этим все мероприятия по повышению устойчивости кладки, возводимой способом замораживания, применимы ик кладке, выполненной днмой на растворах c химическими добавками.

Ш т р а б а

— это участок, который выкладывают перед перерывом в работе так, чтобы при возобновлении работ обеспечить перевязку новой части кладки с ранее возведенной. Штрабы бывают наклонные — убежные (17, а) и вертикальные (17, б, в). Убежная штраба по сравнению с вертикальной обеспечивает лучшую связь соединяемых участков стен. В вертикальные штрабы для надежности соединений кладки закладывают стальные сетки по высоте из продольных прутков диаметром 4—6 мм и поперечных диаметром 3 м, укладываемых через 1,5 м по высоте, в том числе в уровне каждого перекрытия. Убежными штрабами (17, г, д) в виде небольших участков стен высотой до шести рядов выкладывают на наружных верстах маяки, которые используют в процессе кладки для закрепления причалок. Маяки располагают по углам (17, б) на расстоянии 10… 12 м друг от друга.

Билет№20

1.Технологический процесс кладки. Инструменты и приспособления каменщика.

2. Подача, расстилание и разравнивание раствора

Технологический процесс кладки

состоит из рабочих операций, выполняемых в такой последовательности: установка порядовок; натягивание причалок для обеспечения правильности укладки кирпичей и рядов; подача и раскладка кирпичей на стене; перелопачивание раствора в ящике; подача раствора на стену и расстилание его под наружную версту; укладка наружной версты; расстилание раствора под внутреннюю версту; укладка внутренней версты; расстилание раствора под забутку; укладка забутки; проверка правильности выложенного ряда кладки. Последовательность укладки верст может быть другой и зависит от системы перевязки и метода организации труда. Кроме этих операций каменщикам приходится рубить кирпич, а также расшивать швы.

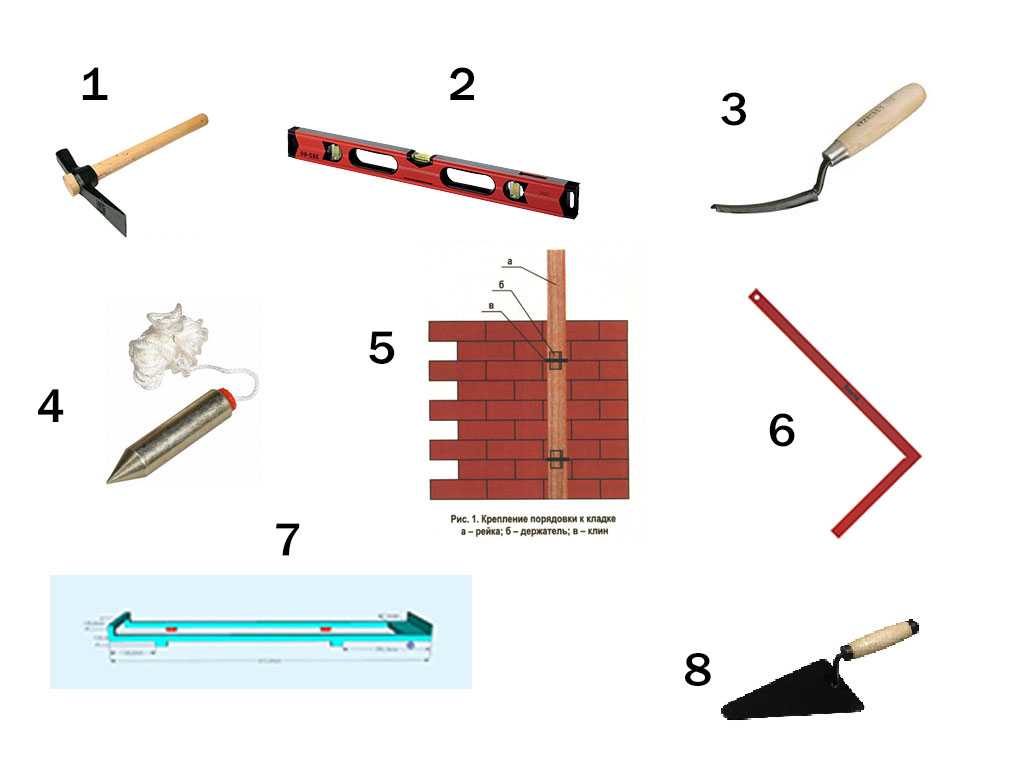

Инструменты и приспособления.

Каждую рабочую операцию в   процессе   кладки   выполняют   определенными   инструментами.

Основные из них кельма, растворная лопата, расшивка, молоток-кирочка.

Кельма (21,а) —отшлифованная с обеих сторон стальная лопатка с деревянной ручкой — предназначена для разравнивания раствора по кладке, заполнения раствором вертикальных швов и подрезки в швах лишнего раствора.

Растворная лопатка (21,6) служит для подачи и расстилания раствора на стене, перемешивания его в ящике.

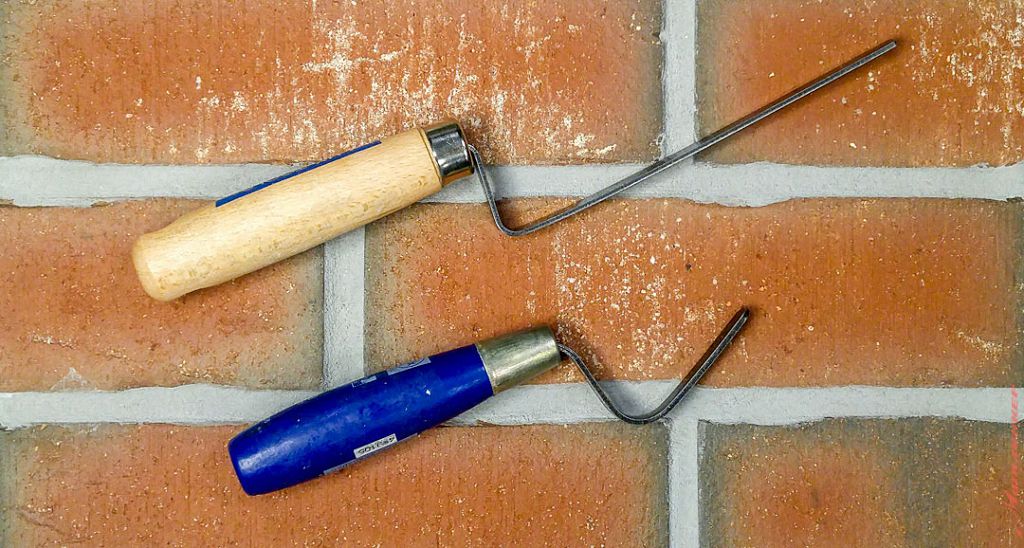

Расшивками (21,в) обрабатывают швы, т. е. придают им определенную форму. Профильпоперечного сечения и размеры расшивок подбирают в соответствии с заданной формой и толщиной швов.

Молоток-кирочку (21, г) каменщик использует при рубке  целого  кирпича  на  неполномерные  и  при  теске  кирпича.

Швабровка (21,5) предназначена для очистки вентиляционных и дымовых каналов от выступившего из швов раствора, а также для более полного заполнения раствором и заглаживания швов в каналах. На стальной ручке швабровки внизу закреплена между фланцамирезиновая пластина размером 140Х Х140ХЮ(12) мм, которая является рабочим органом.

Транспортирование, складирование, подача и раскладка кирпича на стене

 Транспортирование и подача. Для уменьшения потерь кирпича при погрузке и повышении производительности труда кирпич и другие каменные материалы перевозят пакетами на поддонах или в контейнерах.

Поддоны для стеновых материалов применяют двух типов: на брусках (25, а) деревометаллические размером 600X1915 или 520 X 1740 мм для силикатного кирпича или с крюками (25, б) для керамического кирпича, для керамических и шлакобетонных камней размер поддона 520 X ЮЗО мм. На поддон укладывают 200 керамических и до 450 силикатных кирпичей. Кирпич на поддоне располагают с перекрестной перевязкой (26, а, б) и «в елку» (25, в). При перевязке «в елку» кирпич укладывают с наклоном к центру пакета под углом 45°, поэтому пакет не разваливается приперевозке. Это позволяет использовать для перевозки пакетов обычные автомобили без дополнительных бортов и креплений. Недостаток пакетов «в елку» в том, что при укладке кирпича на поддоны и подаче его с поддона   на  стену   несколько  увеличиваются  трудовые  затраты.

Пакеты с поддонами на брусках рекомендуется загружать на транспортные средства вилочным подхватом, а с крюками — клещевым подхватом. Для разгрузки и подачи на рабочие места пакетов с поддонами на брусках применяют подхват-футляр (27), а с крюками — захват-футляр. Стенки футляра имеют внизу прутья, за которые зацепляют крюки поддонов, когда надевают футляр на пакет

Силикатный кирпич перевозят в пакетах на специально оборудованных машинах. Пирамидки 2 на заводах снимают с вагонеток или берут на складе кирпича клещевыми захватами, сжимающими нижний слой пирамидки, и устанавливают на  деревянный  или   металлический     поддон   10,  укрепленный  в кузове автомобиля. Установленные таким образом пирамидки, по две на каждом поддоне 10, увязывают ограждающими поясами 3 (из прорезанной ленты)  с замковым   устройством   4,   скрепляющим   ленты   пояса   и   предохраняющим  штабель от разваливания во время  перевозок. Кроме   того,   кузова   автомобилей   оборудуют  приспособлением   5…9  для   раздвижки   пирамидки   на  два  пакета   по   продольному   вертикальному   шву, чтобы  получить  пакеты  размером 590 X 1920 мм, как на поддоне. На строительной площадке пирамидки кирпича вначале освобождают от ограждающих поясов 3, затем с помощью лебедки 8 раздвигают по полозьям 5. Пакеты выгружают самозатягивающимся захватом (29). Этим же захватом подают кирпич без поддонов на склад или на рабочее место каменщиков.

Билет №21

1. Подача, расстилание и разравнивание раствора

2. Армированная кирпичная кладка

Подача, расстилание и разравнивание раствора

 Подача раствора на рабочее место. При кладке из кирпича около ‘Д объема кладки занимает раствор. Растворы, приготовленные на заводах или растворных узлах, доставляют в автосамосвалах и авторастворовозах с порционной выдачей раствора. В зоне действия подъемного крана раствор перегружают в растворные ящики-контейнеры объемом 0,25…0,15 м3, которые затем подают на рабочие места каменщиков. Содержимое одного ящика расходуют в течение 40…60 мин. Из одного ящика удобно брать раствор при фронте работ 3…5 м.

Для подачи раствора к месту укладки применяют также раздаточные бункера или бадьи (31). Бадью объемом 0,6… 0,8 м3, загруженную раствором, подают краном на рабочее место, устанавливают над растворным ящиком и выгружают в него часть раствора. Затем переносят бадью к следующему растворному ящику и таким образом заполняют четыре-пять растворных ящиков. Для перегрузки раствора из автосамосвалов в раздаточные бункера сооружают эстакады или бункера заглубляют в приямки.

При транспортировании на большие расстояния в кузовах автосамосвалов раствор расслаивается и в этом случае его выгружают в установки-смесители вместимостью 2 м3 (32), а перед разгрузкой в раздаточные бадьи или в ящики повторно перемешивают. Такие установки предназначены для приема, хранения, порционной выдачи и подогрева зимой раствора.

Расстилание и разравнивание раствора по постели. При выполнении кирпичной кладки раствор расстилают равномерным по толщине слоем, так как от этого зависит, будут ли одинаковыми обжатие и плотность раствора в кладке. Однако качество кирпичной кладки зависит не только от правильности расстилания и разравнивания раствора на постели, но и от его свойств. Например, известковые или смешанные цементно-известковые или цементно-глиняные растворы, обладающие большой пластичностью, легко расстилаются, разравниваются по кладке и равномерно уплотняются при укладке кирпича. Цементные растворы менее пластичны, их труднее расстилать и разравнивать. Для повышения пластичности цементных растворов в них добавляют пластифицирующие добавки в процессе приготовления на растворосмесительной установке. Пластифицированные растворы медленнее расслаиваются и после нанесения на пористое основание слабо отдают воду, что обеспечивает твердение вяжущего вещества в растворах в нормальные сроки.

Армированная кирпичная кладка

Армированные кирпичные конструкции представляют собой кладку, усиленную стальнойарматурой, которую укладывают на растворе в швы между кирпичами. Под действием сжимающих сил арматура зажимается в швах и благодаря силам трения и сцепления с раствором работает как одно целое с кладкой.

Армирование может быть поперечное, продольное и вертикальное.

Поперечное армирование выполняют сетками или стержнями. Стальные стержни воспринимают поперечные растягивающие усилия, возникающие при сжатии кладки, препятствуют разрушению кирпича при изгибе и растяжении и этим увеличивают несущую способность сжатого элемента.

Столбы, стены и простенки армируют поперечной сетчатой арматурой прямоугольной (54, а) или зигзагообразной (54,6) формы (сетки «зигзаг»). Диаметр стержней для поперечного армирования кладки допускается не менее 2,5 и не более 8 мм. Диаметр арматуры в прямоугольных сетках должен быть не более 5, в зигзагообразных — не более 8 мм. Применение арматуры больших диаметров вызвало бы недопустимое увеличение толщины горизонтальных швов и снижение прочности кладки.

Чтобы предохранить арматурные сетки от коррозии, сверху и снизу их защищают слоем раствора толщиной не менее 2 мм. Поэтому общая толщина шва, в котором уложена прямоугольная сетка, например из проволоки диаметром 5 мм, должна быть не менее 14 мм

Прутки сеток сваривают или связывают между собой вязальной проволокой. Расстояние между прутками в сетках должно быть не менее 30 и не более 120 мм. Нельзя отдельные стержни укладывать взаимно перпендикулярно в смежных швах вместо сеток. Сетки должны иметь такие размеры, чтобы концы прутков выступали на 2…3 мм за одну из внутренних поверхностей простенка или столба. По этим концам удостоверяются, что в кладке уложена арматура.

Арматурные прямоугольные сетки укладывают не реже чем через пять рядов кладки, а при утолщенном кирпиче — через четыре, зигзагообразные — попарно в двух смежных рядах, так чтобы направление прутков в них было взаимно перпендикулярным.

Продольное и вертикальное армирование кладки применяют для восприятия растягивающих усилий в изгибаемых и внецентренно сжатых конструкциях: столбах, тонких стенах и перегородках. Такое армирование повышает устойчивость конструкций, поэтому его используют в сооружениях, подверженных сейсмическим воздействиям.

Сечение стержней и их расположение указываются в проекте. Стержни арматуры соединяют между собой, как правило, сваркой, допускается соединение внахлестку вязальной проволокой с перехлестом стержней на 20 диаметров. Концы таких стержней должны заканчиваться крюками. В местах расположения крюков вместо кирпичной кладки укладывают бетон или раствор с кирпичным щебнем.

Способы заделки и крепления концов арматурных стержней в кладке, возводимой в сейсмических районах, указывают в рабочих чертежах.

Билет №22

видов кирпичной кладки

Виды кирпичной кладки

• Посмотреть увеличенное изображение

Растворные швы в кирпичной кладке оказывают значительное влияние на общий внешний вид.

Растворные швы заметно влияют на внешний вид кирпичной кладки. На их долю приходится удивительно большая доля площади его поверхности — немногим более 17 % в работе, связанной с подрамником. Цвет и текстура раствора, а также профиль шва являются важными факторами. Используются различные профили швов. Некоторые обнажают края кирпичей и тем самым подчеркивают их индивидуальные формы, другие скрывают края и сливают кирпичи и раствор в однородную поверхность.

Наиболее популярными профилями соединений являются: «заподлицо», «ручка ведра», «погодостойкий» и «утопленный» или «скошенный». Они могут быть сформированы как «расшивка», то есть завершаться по мере укладки кирпичной кладки, или как «раскладка кирпича» — швы остаются заглубленными для последующего добавления раствора, в котором формируется профиль шва. Некоторые другие профили, например, «погода ударила и порезала», практически применимы только как направленные.

При укладке кирпича раствор выдавливается из стыка постели. Когда кирпич правильно установлен на месте, лишний раствор снимается с поверхности. Для этого кельму держат под углом к ​​поверхности стены ребром под выступающим раствором; затем он проходит вперед по линии стыка кровати, чтобы отрезать излишки. Не следует царапать кельмой вверх или вниз по поверхности кирпичной кладки, поскольку это приведет к размазыванию по ней раствора. Любые полости в поперечных швах (вертикальных швах) должны быть хорошо обработаны, а излишки раствора срезаны заподлицо, чтобы соответствовать швам постели.

Соединение заподлицо

Для профиля «заподлицо» никаких дополнительных работ не требуется. Поскольку швы заподлицо формируются без уплотнения поверхности раствора, они менее устойчивы к проникновению воды, чем профили, сформированные с помощью инструментов. Для других профилей швов раствор оставляют для небольшого застывания, а затем обрабатывают инструментами. Время, необходимое раствору для достижения нужной консистенции, значительно варьируется, и проверку следует начинать примерно через 10 минут. Она должна быть достаточно жесткой, чтобы не течь и не прилипать к инструментам, но не настолько жесткой, чтобы крошиться и отламываться при применении инструментов.

Швы заподлицо формируются без уплотнения поверхности раствора, поэтому они менее устойчивы к проникновению воды.

---

Направление ручки ковша

Соединение «ручка ковша» формируется с помощью фуганка полукруглого или круглого сечения. Инструмент протягивают вдоль шва, соприкасаясь с краями кирпичей с обеих сторон. Сначала обрабатываются поперечные швы, затем стыки кровати. Диаметр инструмента определяет глубину криволинейной выемки: малый диаметр 12 мм дает сильно изогнутый глубокий профиль, а диаметр 25 мм дает неглубокий изгиб глубиной всего около 2 мм. Доступны специальные металлические инструменты для соединения, но часто используются обрезки металлических или резиновых трубок. Металл и пластик склонны полировать поверхность стыков, что может придать жесткость. Обрезки шлангов из твердой резины (например, используемых в автомобильных двигателях) уплотняют поверхность раствора, но слегка делают ее шероховатой, оставляя привлекательную песчаную текстуру. Деревянные штифты создают аналогичную текстуру, но их лучше избегать, так как они быстро изнашиваются и приводят к несогласованности. Какой бы инструмент ни был выбран, его использование должно быть последовательным на протяжении всей работы.

Неглубокие стыки рукоятки ведра и раствор, соответствующий кирпичу, подчеркивают гладкую поверхность кирпичной кладки.

---

Швы, нанесенные погодными условиями

Швы, подверженные погодным воздействиям, формируются мастерками. Кромку шва не следует преувеличивать, достаточно около 2 мм – ориентиром является толщина лезвия шпателя. Передний край должен заканчиваться на краю кирпича. Первыми образуются поперечные швы. Небольшой острый шпатель держат так, чтобы его край вдавливался в раствор против одного кирпича и проводился по шву против другого. Каменщик-правша склонен формировать врезку с левой стороны и рисовать справа. Любое направление приемлемо, но убедитесь, что оно одинаково на протяжении всей работы; иначе кирпичная кладка будет выглядеть неоднородной. Постельные швы формируют прямым краем обычного шпателя, вдавливаемым в раствор у верхнего кирпича и, удерживая его у края нижнего кирпича, проталкивая его вдоль и вниз. Прямые наклонные поверхности стыков кроватей имеют тенденцию улавливать свет и подчеркивать их. Этот шов может придать работе аккуратный, упорядоченный вид и лучше всего смотрится с правильно сформированными обычными кирпичами.

Поврежденные стыки могут придать работе аккуратный вид.

---

Удары по погодным условиям и порезы

Соединения по погодным условиям и порезам формируются как утолщения. Врезная кромка изготавливается так же, как и с «погодным ударом», но передняя кромка выступает примерно на 2 мм за пределы поверхности кирпича. Для поперечных швов выступ обрезается вертикально и прямо краем остроконечной кельмы. Для стыков кровати вырезают выступ с помощью линейки и «француза» — ножа с лезвием специальной формы. Поверочная линейка имеет блоки, которые удерживают ее от поверхности стены, чтобы избежать смазывания и чтобы отрезанный раствор мог падать вниз и прочь. Этот профиль также подчеркивает стыки кроватей и хорошо сочетается с кирпичами правильной формы. При использовании с неправильным кирпичом неизбежные изменения ширины швов имеют тенденцию приводить к тяжелому, несколько грубому виду.

Потрескавшаяся от непогоды и порезанная острие выглядит лучше всего при использовании с обычными кирпичами правильной формы.

---

Углубленные швы

«Углубленные» швы разгребаются на постоянную глубину. Эффективным инструментом для этого является колесный фуганок. Ребристый профиль можно оставить с шероховатой текстурой, но лучше уплотнить поверхность раствора, чтобы улучшить его устойчивость к проникновению дождя. Можно использовать фуганок с прямоугольным краем или тапочный утюг в колесном инструменте для соединения. Углубление около 5 мм дает хороший визуальный эффект; следует избегать чрезмерного углубления на 10 мм и более. Углубленные швы препятствуют стоку дождевой воды по поверхности кирпичной кладки, которая имеет тенденцию намокать больше, чем с другими профилями. По этой причине заглубленные швы не рекомендуются, если только кирпичи не обладают исключительной морозостойкостью, то есть не соответствуют обозначению долговечности F2 в Спецификации BS EN 771-1 для блоков глиняной кладки. Они не рекомендуются в местах, подверженных сильному воздействию дождя с ветром, для кирпичной кладки, в которой важна устойчивость к проникновению воды.

Использование тех же кирпичей, что и для шва рукоятки ковша, заглубленные швы и контрастный раствор резко меняют внешний вид кирпичной кладки

---

Кирпичная кладка с раствором Think Joint Mortar

Современным достижением в кирпичной кладке является использование запатентованных клеевых растворов для тонких швов. Они не наносятся шпателем. Раствор подается по шлангу в ручной аппликатор, предназначенный для точного нанесения контролируемого количества раствора вдоль шва постели и на торцы кирпичей, подлежащих укладке. Каменщик укладывает кирпичи, и раствор выдавливается на 5-10 мм от поверхности работы. Обычно ширина шва составляет около 5 мм. Его можно оставить без дальнейших манипуляций, но иногда используется узкий фуганок с прямоугольными краями, чтобы укрепить раствор в его углублении. Описанные выше профили швов неприменимы к таким тонким швам. Суставы включают всего около 9% площади поверхности кирпичной кладки и их влияние на ее внешний вид значительно снижается. Однако этот метод особенно подходит для кирпичей правильной формы. Тонкие швы усиливают точный характер этого типа кладки.

Насыщенность кирпичного цвета более очевидна при использовании тонкого клеевого раствора для швов

источник: http://www.brick.org.uk/resources/brick-industry/mortar-joint-profiles/



Что такое кладочные швы? (с картинками)

`;

Кэрол Франсуа

Дата последнего изменения: 23 сентября 2022 г.

Кладочные швы используются в строительстве для закрепления кирпичей или бетонных материалов в конструкции здания. Раствор представляет собой пасту, используемую для создания швов каменной кладки. Этот материал обычно создается из смеси песка, цемента, воды и извести. Раствор наносится влажным и затвердевает по мере высыхания.

В новом строительстве кладочные швы создаются путем нанесения раствора на торцы каждого кирпича. Затем кирпич прижимается к предыдущему блоку, образуя головной шов. Этот тип соединения отвечает двум требованиям: улучшает водонепроницаемость и повышает общую безопасность конструкции. Для обеспечения идеальной устойчивости к атмосферным воздействиям швы кладки должны быть полностью заполнены.

Подворачивание — это процесс удаления старого раствора, очистки швов и замены раствора. Чтобы быть эффективным, новый раствор должен быть плотно упакован в пространство, создавая такую ​​же устойчивость к атмосферным воздействиям и структурную поддержку, как и исходные швы.

Существует четыре типа кладочных швов: вогнутый, V-образный, выветренный и заподлицо. Все четыре должны быть нанесены с использованием влажного раствора, должным образом приготовленного. Слишком влажный или слишком сухой раствор не герметизирует должным образом, что приведет к неудовлетворительному результату. Вогнутый шов считается самым прочным из всех кладочных швов. Изогнутый стальной соединительный инструмент используется для подачи раствора в шов, повышая качество уплотнения.

V-образный шов выполнен путем нанесения раствора столярным инструментом, что делает его более устойчивым к водопоглощению. Швы выветренного раствора имеют наклон вниз и наружу к кирпичу под ним. Это добавляет визуальной привлекательности стене. Соединения заподлицо используются в районах с мягкой погодой и создают гладкую поверхность.

Кладочные швы наносятся каменщиками или каменщиками. Это квалифицированная профессия в сфере строительства и ремонта. Обучение, необходимое для того, чтобы стать каменщиком, обычно длится от одного до двух лет и обычно завершается в рамках программы ученичества. Это навык, пользующийся большим спросом, с отличной компенсацией и доступными возможностями трудоустройства.

Если соединение не установлено должным образом, существует несколько рисков для имущества. Швы, созданные с использованием слишком жидкого раствора, со временем раскрошатся. Это позволяет насекомым и мелким животным легко удалять раствор, который также со временем разрушается из-за погодных условий. Домовладельцы должны осматривать швы каменной кладки не реже одного раза в год и при необходимости ремонтировать швы.

Что такое указатель в кирпичной кладке? Метод и виды наведения

по Советы по обучению · 4 ноября 2020 г.

Что такое указатель? & Типы швов

Швы на лицевой стороне каменной или кирпичной кладки заполняются неравномерно во время возведения стены. Эти незавершенные швы должны быть заполнены и обработаны должным образом. Шпаклевка — это метод ремонта этих растворных швов, чтобы улучшить внешний вид кирпичной или каменной кладки и защитить ее от атмосферных воздействий. Типы наведения описаны ниже.

Как правило, шпаклевка производится следующими двумя типами смесей:

1. Известковый раствор (1:2, 1 часть извести и 2 части песка)
2. Цементный раствор (1:4, 1 часть цемента и 4 части песка)

Когда наведение завершено?

В таких ситуациях он полностью адаптирован.

• Там, где не требуется получение гладкой и ровной поверхности.
• Внешний вид поверхности определяется рисунком, толщиной, цветом и текстурой швов.
• Там, где на стенах желательно изобразить природную красоту материалов из камня, блоков, кирпича и т. д.
• Где в строительстве используются материалы хорошего качества, такие как каменные блоки, которые могут противостоять неблагоприятным воздействиям погоды. В таких условиях рекомендуется экономичная альтернатива указателям.
• Там, где качество изготовления хорошее, а швы можно сделать гладкими с помощью более богатой растворной смеси.

  Метод расшивки:

• Перед началом расшивки швы сгребают на глубину 15 мм с помощью долота или любого другого инструмента.
• Затем удаляют отслоившийся материал, пространство очищают водой и оставляют на некоторое время во влажном состоянии.
• Швы затем заполняются подходящим материалом с помощью шпателя, вдавливая его в швы.
• Излишки раствора удаляются, поверхность обрабатывается.

Типы наведения:

Соединения остроконечных изделий имеют различные формы. Это окончание разбивки работы на разные типы описано ниже.

Типы наведения

1. Отрезанный выветренный/ ударный Направление:

   Удар в кирпичную кладку

   Наконечник с ударами или порезами достигается за счет наклона лицевой стороны острия наружу, а не вертикально. Этого можно добиться, заполнив швы с наклоном и вдавив готовую поверхность внутрь на 3–6 мм с помощью подходящего остроконечного инструмента.

2. Направление заподлицо:

   Направление заподлицо

   Заподлицо выполняется путем заполнения швов раствором и удаления излишков раствора. Сустав покраснел или выровнен с лицом. Наведение заподлицо не имеет хорошего внешнего вида, но это самый надежный, простой и наиболее часто используемый метод, поскольку он не оставляет места для грязи.

3. V-образная канавка Направление:

   V Нарезка канавок

   V-образное заострение достигается путем заполнения швов, выравнивания их с торцом и формирования V-образной канавки или путем выступания V-образных заострений в стыках.

4. Потертость или шпонка Направление:

   Наведение с ключом

   Этот тип наведения также известен как наведение с помощью ключа. Эта шпаклевка представляет собой модифицированную форму шпаклевки заподлицо, при которой швы сначала выравниваются заподлицо с поверхностью, а в свеженанесенном растворе формируется канавка. Этот тип широко используется и дает лучший внешний вид и лучшее сцепление с гипсовой кладкой.

5. Углубление Направление:

   Утопленный наконечник

   При заглублении раствор заполняется швами и отодвигается на 5 мм или более с помощью соответствующих инструментов. Лицо остается вертикальным для этого наведения. Этот тип наведения в основном используется для качественной облицовки с использованием высококачественного раствора

6. Направление складки:

   Направление складки

   Tuckpointing достигается за счет заполнения швов, выравнивания их с лицевой стороной и формирования прямоугольной канавки в центре шва. Ширина и глубина паза сохраняются на уровне 5 мм и 3 мм соответственно. Затем эту канавку заполняют белой известковой замазкой и небольшим количеством серебристого песка, оставляя небольшой выступ в 3 мм.
