Технология кладки кирпичных перемычек – Кирпич в Ростове-на-Дону. ДонСтройКомплект

Основные типы перемычек облицовочной кладки


Горизонтальная кладка	Кладка на ребро внутрь

Вертикальная кладка	Вертикальная кладка в полтора кирпича

Комбинированная кладка	Комбинированная кладка в полтора кирпича

Горизонтальная кладка

Самым простым типом кладки для перемычек является горизонтальная кладка.

Она ничем не отличается от остального фасада. Основным условием является то, что кирпич первого ряда должен быть полнотелым. Выполнение этого условия обеспечит красоту, законченность перемычки со всех сторон: и с фасада, и снизу.

Перемычка состоит минимум из трех горизонтальных рядов кирпичной облицовочной кладки на традиционном растворе.

В каждый вертикальный шов первого ряда кладки заводят хомуты BAUT SK 50-40.

В каждом втором вертикальном шве второго ряда — хомуты BAUT SU 50-45.

В горизонтальных швах между первым и вторым, вторым и третьим рядами кладки по всей длине перемычки и за ее пределами в обе стороны, располагается арматура Murfor RND/Z-50.


Арматура Murfor RND/Z-50	Хомут BAUT SK 50-40	Хомут BAUT SU 50-45

Монтаж горизонтальной перемычки до 2 метров


1. Сооружение опалубки	2. Хомуты SK 50-40 в каждом вертикальном шве первого ряда	3. Арматура Murfor RND/Z-50 заводится в пазы на хомутиках

4. Арматура выходит за грани проёма не менее 250 мм в обе стороны	5. Второй ряд кладки	6. Монтаж хомутов SU 50-45

7. Хомуты SU 50-45 в каждом втором вертикальном шве второго ряда	8. Арматура Murfor RND/Z-50 во втором ряду кладки. Далее по высоте 1 арматура каждые 300…500 мм	9. Опалубка снимается через 2 недели

Монтажная инструкция: Хомуты для горизонтальной кладки

Горизонтальная кладка.

Конструктивное решение проёма до 2 м

Кладка на ребро

Кладка на ребро выполняется под углом 90° к фасаду. Это является большим преимуществом, так как позволяет скрыть находящийся за облицовочной кладкой слой утеплителя.

В зависимости от толщины этого слоя, нижний ряд кирпича может быть выдвинут из плоскости фасада, выделяя перемычку не только рисунком, но и рельефом.

Перемычка состоит минимум из трех рядов облицовочной кирпичной кладки на традиционном растворе, первый из которых уложен на ребро перпендикулярно несущей стене, а два других — горизонтально.

Хомуты SKK 50-65 располагаются в растворе, в каждом втором вертикальном шве первого ряда кладки.

В каждом втором вертикальном шве второго ряда монтируются хомуты

SU 50-45.

Арматура Murfor RND/Z-50 заводится в пазы на хомутиках и выходит за грани проема не менее 250 мм в обе стороны.


Арматура Murfor RND/Z-50	Хомут BAUT SKK 50-65	Хомут BAUT SU 50-45

Монтаж кладки на ребро внутрь до 2 метров


1. Сооружение опалубки	2. Хомуты SKК 50-65 располагаются в растворе, в каждом втором вертикальном шве первого ряда кладки	3. Арматура Murfor RND/Z-50 заводится в пазы на хомутиках

4. Арматура выходит за грани проёма не менее 250 мм в обе стороны	5. В каждом втором вертикальном шве второго ряда монтируются хомуты SU 50-45	6. Арматура Murfor RND/Z-50 во втором ряду кладки. Далее по высоте 1 арматура каждые 300…500 мм

7. Опалубка демонтируется через 2 недели	8. Кирпичная перемычка в плоскости фасада	9. Кирпичная перемычка с выступом из плоскости фасада (обрамление проема)

Внимание! В отличие от хомутов SK, имеющих фиксированное местоположение на кирпиче, хомуты SKK такой фиксации не имеют. Выбирая местоположение хомута SKK на кирпиче можно добиться перемычки в плоскости фасада или с различной величиной выступа.

Монтажная инструкция Хомуты для кладки на ребро внутрь

Кладка на ребро внутрь. Конструктивное решение проёма до 2 м

Вертикальная кладка

Самым распространенным типом кладки перемычек является вертикальная кладка. В этом случае кирпич может быть как полнотелым, так и пустотелым.

Иногда, для достижения большего эффекта, первые 2 ряда кладки над проемом выполняются вертикально. Сочетание горизонтальной кладки фасада с вертикальной — один из излюбленных архитектурных приемов.

Часто кладка перемычек в один, два или три ряда служит началом целого пояса вертикальной кладки.

Разновидностью вертикальной кладки является кладка перемычки в полтора кирпича. Чередование горизонтальных швов в перемычке создает интересный, запоминающийся рисунок.

При монтаже вертикальной перемычки используются хомуты SK 50-170 или SK 50-270 и SU 50-45.

Арматура Murfor RND/Z-50 заводится в пазы на хомутиках и выходит за грани проема не менее 250 мм в обе стороны.


Арматура Murfor RND/Z-50	Хомут BAUT SK 50-170	Хомут BAUT SU 50-45

Монтаж кладки на ребро внутрь до 2 метров


1. Сооружение опалубки	2. На опалубке расставляются кирпичи. Расположение кирпичей отмечается на опалубке	3. Хомуты SK 50-170 располагаются в растворе, в каждом втором вертикальном шве первого ряда кладки

4. Арматура Murfor RND/Z-50 заводится в пазы на хомутиках	5. Арматура выходит за грани проема не менее 250 мм в обе стороны	6. В каждом втором вертикальном шве второго ряда монтируются хомуты SU 50-45.

7. Арматура Murfor RND/Z-50 во втором ряду кладки. Далее по высоте 1 арматура каждые 300…500 мм	8. Опалубка демонтируется через 2 недели

Монтажная инструкция: Хомуты для вертикальной кладки

Вертикальная кладка. Конструктивное решение проёма до 2 м

Комбинированная кладка

Комбинированная перемычка — классический тип кирпичной перемычки, заключающийся в чередовании полного кирпича и двух одинаковых половинок.

Единственным важным условием при выборе комбинированной кладки, являются размеры кирпича. Они должны быть 2:1, например, 250×120×65. Также должно быть соблюдено важное правило: начинаться и заканчиваться перемычка должна вертикальным расположением кирпича.

Разновидностью комбинированной кладки является комбинированная кладка в полтора кирпича. Сочетание высоты перемычки с глубиной, придает фасаду большую объемность и монументальность.

При монтаже комбинированной перемычки используются хомуты SKК 50-170 или SKК 50-270 совместно с хомутом SU 50-45.

Арматура Murfor RND/Z-50 заводится в пазы на хомутиках и выходит за грани проема не менее 250 мм в обе стороны.


Арматура Murfor RND/Z-50	Хомут BAUT SKK 50-170	Хомут BAUT SU 50-45

Монтаж комбинированной кладки до 2 метров


1. Сооружение опалубки	2. Чередование кирпичей	3. Хомуты SKК 50-170 располагаются в растворе, в каждом втором вертикальном шве первого ряда кладки

4. Арматура Murfor RND/Z-50 заводится в пазы на хомутиках	5. Арматура выходит за грани проема не менее 250 мм в обе стороны	6. В каждом втором вертикальном шве второго ряда монтируются хомуты SU 50-45.

7. Арматура Murfor RND/Z-50 во втором ряду кладки. Далее по высоте 1 арматура каждые 300…500 мм	8. Опалубка демонтируется через 2 недели

Монтажная инструкция: Хомуты для комбинированной кладки

горизонтальная, три ряда и другие варианты

Кирпичная кладка представляет собой конструкцию из кирпичей, которые положены в определенном порядке и скреплены друг с другом раствором. Для достижения максимальной прочности и целостности строительных сооружений необходимо строго соблюдать основные правила кладки.

Название граней кирпича.

Содержание

1 Главные правила
2 Нужные инструменты
3 Порядок работы
4 Виды кирпичной укладки
5 Виды перевязки
6 Перевязка кладки

Главные правила

Есть три основных правила, которые должны быть обязательно соблюдены в процессе работы. Этот строительный материал хорошо переносит почти все нагрузки на сжатие, но на изгиб выдерживает очень плохо.

Потому кирпичная кладка должна выполняться с сохранением параллельного расположения плоскостей всех рядов. Важное условие — нужно, чтобы нагрузки материалом ощущались лишь на сжатие.

Основные виды однорядной системы перевязки швов: ложковая и цепная.

Вторым правилом является образование боковыми гранями каждого ряда строго поперечных и продольных швов. Все расположенные вертикально швы непременно должны быть прямыми и располагаться параллельно друг другу. Таким образом формируется общий шов. Каждый ряд должен быть обязательно строго горизонтальным. Его нужно укладывать на непрерывный слой строительного раствора.

Обязательным условием является наличие правильной перевязки. Кирпичная кладка, выполненная по этим правилам, будет качественной и прослужит долгое время.

Нужные инструменты

Для кладки понадобятся такие инструменты:

кельма, так называется стальная лопатка, которая необходима, чтобы разравнивать раствор, заполнять им вертикальные швы и подрезать лишнее;
расшивка;
молоток-кирочка — этот инструмент понадобится в случае необходимости разрубки кирпича на части.

Чтобы горизонтальная кладка была ровной, используют уровень.

Порядок работы

Инструменты для кладки кирпичной перегородки.

Кладка кирпича должна быть выполнена согласно технологии. Это объясняется тем, что в дальнейшем ей придется нести на себе два вида нагрузок:

собственный вес;
массу опирающегося строения.

Для монтажа кирпичной кладки стен используются разные виды строительного кирпича, а именно:

керамический;
огнеупорный — шамотный;
клинкерный;
силикатный;
лицевой.

Между собой они скрепляются при помощи специального строительного раствора, который изготавливается из цемента и песка.

Толщина кирпичной кладки.

Процесс кладки кирпича не является простым и легким. Эта работа выполняется с помощью точной схемы — перевязей. Во всех случаях перевязи в нижнем ряду закрывают швы между кирпичами. Перевязки кирпичной кладки способствуют:

уменьшению оттока тепла;
повышению надежности и крепости стен.

Для того чтобы работа была выполнена качественно, необходимо равномерное распределение строительного раствора. От этого будут зависеть плотность и крепость швов.

Перед кладкой кирпичи надо замочить в воде на небольшое время. Сухие из раствора заберут всю жидкость, в результате его прочность и качество станут намного ниже.

Первый ряд кладется непосредственно на фундамент.

При наличии у данного строительного материала неровного основания этот дефект легко можно поправить с помощью строительной смеси.

Основные способы кладки кирпича.

Рабочий процесс начинается с выкладывания приготовленного раствора горкой. Перед укладкой на торцевую часть делают мазок смесью. Потом туда прижимается следующий кирпич.

Необходимо держать под наблюдением совпадение вертикальных швов. Это позволит сохранить эстетичность стены. Выравнивать можно рукояткой кельмы. Раствор, который выступает за края материала, ей же и убирается.

С торца строительную смесь не стоит размазывать, ее оставляют в виде холмика. В процессе работы необходимо следить, чтобы не было зазоров по лицевым сторонам и торцевым частям.

Конструкция приобретет хороший эстетичный вид, если будет сделана расшивка швов. Эту работу выполняют при помощи особого инструмента — расшивки — либо отрезком трубы нужного диаметра. Так получатся качественные прочные швы и восхитительная кирпичная кладка.

Виды кирпичной укладки

Виды кирпичной кладки получили свое название от поверхности этого строительного материала, длинная грань которого именуется ложком, торцевая часть — тычком. Поэтому выделяют следующие виды кладки:

тычковая, состоящая только из одних тычков на фасаде;
ложковая, в ней после 4 рядов ложковых следует 1 тычковый.

Есть еще другие варианты кладки:

Схема кирпичной кладки.

старорусский;
крестовый;
рельефный.

Самая простая кладка кирпича формируется в том случае, когда выполняется полная перевязка поперечных и продольных швов через 3-5 рядов.

Такие виды кирпичной кладки, как декоративная, баварская и укладка с облицовкой, приобретают все большую популярность. Очень распространенным вариантом является такой, когда с внешней стороны постройки идут три ряда ложковых с перемыкающимися двумя тычковыми. В этом случае можно чередовать кирпичи из разных материалов — силикатный с облицовочным керамическим.

Виды перевязки

Есть три вида перевязки швов:

продольный;
поперечный;
вертикальный.

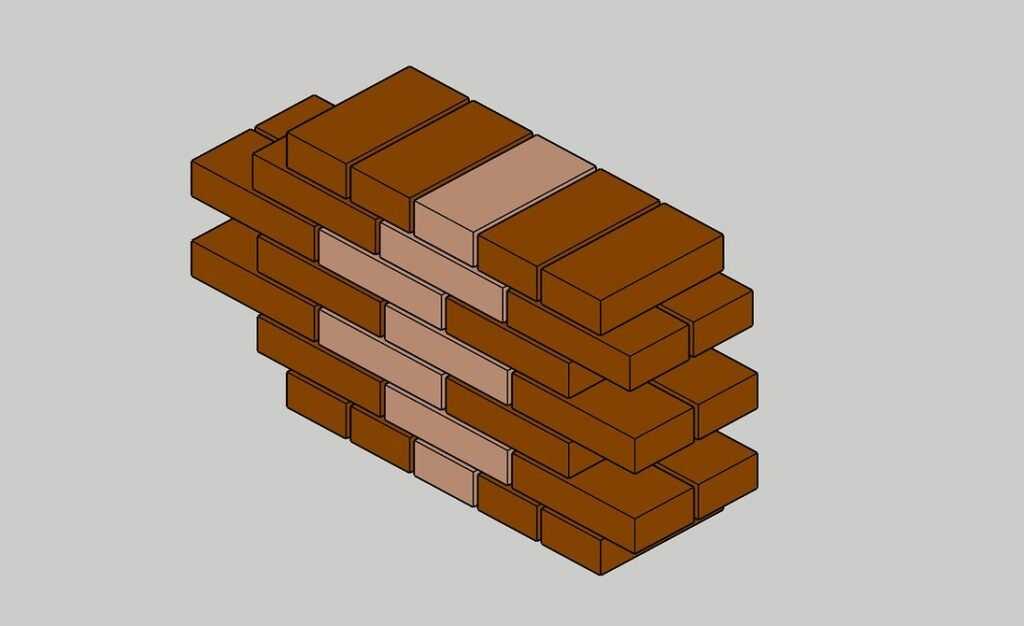

Схема многорядной системы перевязки швов.

В случае если стену не будут отделывать облицовочным кирпичом, применяют цепную перевязку (когда ложковый ряд чередуется с тычковым).

Когда в планы входит облицовка, используется перевязка многорядная (на 6 рядов ложковых 1 тычковый).

Трехрядную применяют при строительстве перегородок, подпорной стены либо столбов длиной до 1 м. Она предполагает уменьшение количества ложковых рядов в 2 раза.

Виды перевязки не влияют на условия укладки верхнего и нижнего рядов стены. Это необходимо делать лишь в тычковой кладке.

Перевязка кладки

Кладка должна быть качественной и прочной. Для этих целей используется принцип перевязки швов. Он заключается в следующем: кирпич, который находится в верхнем ряду, должен лежать на шве между двумя либо тремя нижними. Это надо соблюдать по всей длине стены.

Принципиально важно, чтобы верхний кирпич перекрывал минимум 1/4 часть площади каждого нижнего. Только в этом случае будет достигнуто равномерное рассредоточение нагрузки.

Наилучшим вариантом является укладка верхнего на два нижних, тогда шов, оказывающийся между ними, располагается посередине верхнего. Этот вид кирпичной укладки строительной конструкции гарантирует прочность и надежность.

Сооружения, построенные из этого строительного материала, обладают массой достоинств. Так, они:

огне-, сейсмоустойчивы;
обладают отличными теплоизоляционными свойствами;
устойчивы к химическим воздействиям.

Они весьма привлекательны и могут прослужить длительное время.

Существуют еще и такие варианты, как сплошная и облегченная кладки. Первая применяется в случаях, когда для конструкции необходима повышенная прочность. Она обладает огромным весом, так как для нее используется много кирпичей.

При облегченной вес стены существенно уменьшается. Этот вид имеет хорошие теплотехнические свойства в отличие от сплошной, а также не очень нагружает фундамент.

Вне зависимости от того, какая укладка выполняется, главное требование к ней — это безукоризненно ровные горизонтальная и вертикальная поверхности. С помощью кирпичной кладки сооружаются стены домов, возводятся опоры мостов. Строительство таких домов — это оптимальный вариант, так как данный материал обладает качественными эксплуатационными и эстетическими характеристиками.

Монтаж кирпичного фасада

Горизонтальная кладка

Перемычка над окном повторяет основной рисунок всей стены. Чтобы перемычка смотрелась более эстетично, желательно, чтобы первый ряд был выполнен из полнотелого кирпича. При монтаже горизонтальной перемычки используются хомуты СХГ-50-40/50 и СХП-50-45/65 в сочетании со стальной кладочной сеткой КС-50/3000.

Монтаж перемычки до 2 метров

Монтируется кирпичная кладка до уровня низа перемычки, устанавливается опалубка.

Хомуты СХГ-50-40/50 закладываются в каждом вертикальном шве первого ряда кладки.

Кладочный раствор не доводится до низа кирпича на 15-20 мм, чтобы после снятия опалубки выполнить расшивку швов.

Арматура должна выходить за грани проема не менее 250 мм в обе стороны.

Арматурная сетка КС-50/3000 зацепляется за выступающие части хомутов, смонтированных в первом ряду.

Монтаж второго ряда кладки.

При монтаже второго ряда кладки в каждом втором шве устанавливаются хомуты СХП-50-45/65.

Арматурная сетка устанавливается и над вторым рядом кладки. Последующее армирование осуществляется через каждые 500 мм по высоте кладки.

После завода под сетку хомута СХП-50-45/65 он поворачивается на 90 градусов

Демонтаж опалубки производится через 2 недели.

Вертикальная кладка

Первый ряд кирпича укладывается вертикально, при этом создается эффект увеличения высоты проемов. Кирпич можно использовать пустотелый и полнотелый. В зависимости от архитектурного решения или конструктивных особенностей можно подвесить как половинку кирпича, так и полтора кирпича по высоте. при монтаже вертикальной перемычки используются хомуты СХВ-50-165/10 и СХП-50-45/65 в сочетании со стальной кладочной сеткой КС-50/3000. Для перемычек в пол кирпича используются хомуты СХВ-50-75/10.

Монтаж перемычки до 2 метров

Монтируется кирпичная кладка до уровня верха первого ряда кладки перемычки, устанавливается опалубка

Хомуты СХВ-50-165/10 закладываются в каждый второй вертикальный шов первого ряда кладки

Арматура должна выходить за грани проема не менее 250 мм в обе стороны

В каждом втором шве устанавливаются хомуты СХП-50-45/65

Арматурная сетка устанавливается и над вторым рядом кладки. Последующее армирование осуществляется через каждые 500 мм по высоте кладки

Расставляется целое количество

кирпичей на опалубке, запилы не допускаются, расположение помечается на опалубке

Арматурная сетка КС-50/3000 зацепляется за выступающие части хомутов, смонтированных в первом ряду

Монтаж второго ряда кладки.

После завода под сетку хомута СХП-50-45/65 он поворачивается на 90 градусов.

Демонтаж опалубки выполняется через 2 недели

Кладка на ребро внутрь

Монтаж перемычки до 2 метров

Монтируется кирпичная кладка до уровня верха первого ряда кладки перемычки, устанавливается опалубка.

Хомуты СХР-50-65/155 закладываются в каждый второй горизонтальный шов первого ряда.

Арматура должна выходить за грани проема не менее 250 мм в обе стороны

В каждом втором шве устанавливаются хомуты СХП-50-45/65

Расставляется целое количество

кирпичей на опалубке, запилы не допускаются, расположение помечается на опалубке.

Арматурная сетка КС-50/3000 зацепляется за выступающие части хомутов, смонтированных в первом ряду

Монтаж второго ряда кладки.

После завода под сетку хомута СХП-50-45/65 он поворачивается на 90 градусов.

Демонтаж опалубки выполняется через 2 недели

Комбинированная кладка

Комбинированная кладка объединяет в себе все достоинства вертикальной кладки и кладки на ребро вовнутрь. Для достижения более эстетичного вида кирпич должен иметь модульный размер 250х120х65 или 210х100х65 мм. При монтаже перемычки с комбинированной кладкой используются хомуты СХК-50-185/155 и СХП-50-45/65 в сочетании со стальной кладочной сеткой КС-50/3000.

Монтаж перемычки до 2 метров

Монтируется кирпичная кладка до уровня верха первого ряда кладки перемычки, устанавливается опалубка.

Хомуты СХК-50-185/155 закладываются в каждый второй горизонтальный шов первого ряда.

Арматура должна выходить за грани проема не менее 250 мм в обе стороны

В каждом втором шве устанавливаются хомуты СХП-50-45/65

Расставляется целое количество

кирпичей на опалубке, запилы не допускаются, расположение помечается на опалубке.

Арматурная сетка КС-50/3000 зацепляется за выступающие части хомутов, смонтированных в первом ряду

Монтаж второго ряда кладки.

После завода под сетку хомута СХП-50-45/65 он поворачивается на 90 градусов.

Демонтаж опалубки выполняется через 2 недели

Перемычки из кирпича шириной 45-65 мм

Кроме хомутов для перемычек из стандартного кирпича шириной 85 и 120 мм в фасадной системе “КОНЕР” существуют хомуты для выполнения перемычек из узкого кирпича шириной 45-65 мм. Данные хомуты и сетка предназначены для кирпича формата 0,5 NF или при распиливании вдоль кирпича ручной формовки, у которого может быть две лицевых поверхности. Способ монтажа таких перемычек аналогичен способу монтажа для кирпича стандартного размера, при этом монтируются три ряда сетки КС-25/3000, а также сетку необходимо заводить на стену не менее 300 мм с каждой стороны.

Горизонтальная кладка

Вертикальная кладка

половинки кирпича

Хомут СХВ-25-165/10

Хомут СХВ-25-85/10

Хомут СХГ-25-40/25

Хомут СХП-25-45/35

Монтаж перемычек с помощью кронштейнов

Для монтажа проемов длиной более 2 метров для выполнения перемычек используются разные виды кронштейнов.

Возможно два варианта монтажа кронштейнов:

1. Кронштейн монтируется во втором ряду подвешиваемого кирпича.

2. Во втором случае кронштейн монтируется в первом ряду.

Примечание:

1. Для обоих вариантов должно выполняться условие, чтобы количество рядов кирпича над подвешиваемым рядом было не менее 2х

2. Второй вариант используется, когда недостаточно высоты железобетонной перемычки внутренней стены для крепления кронштейна.

3. Расстояние от анкера до верхней грани железобетонной перемычки должно быть не менее 40 мм.

Монтаж первого варианта

Вначале монтируется первый ряд кирпича с хомутами.

После чего расставляются кронштейны с шагом согласно расчету. Отмечаются места установки анкеров и монтируются химические анкера, либо подготавливаются отверстия под механический анкер.

Устанавливается первый ряд кладочной сетки КС, далее у кронштейна снимается опорная регулируемая часть с овальными пазами, разворачивается на 90 градусов и заводится под сетку.

После того, как нижняя пластина опорной регулируемой части будет полностью заведена под сетку, она поворачивается обратно на 90 градусов.

Монтируется основная часть кронштейна к стене здания. В отверстия кронштейна, совпадающие с овальными пазами опорной регулируемой части, устанавливаются болты и затягиваются. При этом лишняя часть кронштейна отрезается.

Далее выполняется монтаж второго ряда кирпича с установкой хомутов СХП в вертикальные швы и второго ряда сетки КС согласно инструкции для перемычек без кронштейнов.

Кирпичи, попадающие на кронштейны, подпиливаются с обязательным заполнением раствором выпиленной части.

Монтаж второго варианта

– Расставляется первый ряд кирпича.

– Расставляются кронштейны с шагом согласно расчету. Опорная регулируемая часть кронштейна устанавливается верх ногами.

– Монтируются химические анкера либо подготавливается отверстие под механический анкер.

В местах установки кронштейнов подпиливается кирпич.

Собирается первый ряд кирпича с хомутами. Монтируется основная часть кронштейна к стене здания. Заранее регулируется вылет кронштейна, подрезается лишняя часть, устанавливаются болты и затягиваются.

Собирается весь первый ряд. Пространство вокруг кронштейна и выпиленной части кирпича обязательно заполняется раствором.

Монтируется первый ряд сетки КС, при этом сетка должна лежать на пластине опорной регулируемой части кронштейна.

Далее выполняется монтаж второго ряда кирпича с установкой хомутов СХП в вертикальные швы и второго ряда сетки КС согласно инструкции для кирпичных перемычек без использования кронштейнов.

Кладка облицовочного кирпича: технология и особенности

Облицовка является одним из распространенных способов отделки зданий из кирпича, газобетона, пенобетона и керамзитоблоков. В этой статье мы рассмотрим, как сделать эти работы своими руками.

Инструменты

Кельма – основной инструмент каменщика, используется для нанесения раствора на постельные и тычковые грани кирпича.
Стальные прутки сечением 8 – 10 мм разных размеров – короткие применяют для отбивки вертикального шва, длинные для горизонтальных промежутков.
Шнурка для натягивания причалки.
Бетономешалка для замешивания раствора.
Измерительные приборы: гидравлический, лазерный и пузырьковый уровень. Первый два заменяют друг друга, а последний должен быть обязательно.
Кирка-каменщика используется для колки кирпичей, при должной сноровке заменяет все другие инструменты для резки.
Болгарка с алмазным диском может использоваться для пиления кирпичей, но в процессе работы будет появляться большое количество пыли. По этой причине проще обходиться киркой, но угловую шлифовальную машину все равно полезно иметь под рукой для укорачивания уголков и швеллеров. В этом случае потребуется диск по металлу.
Дрель-миксер. В случае отсутствия бетономешалки, для замешивания раствора можно использовать перфоратор с насадкой-венчиком.

Разновидности кладки

От способа кладки зависит рисунок на из швов на облицовке. Для понимания разновидностей нужно разъяснить основные термины. Кирпич представляет собой брусок с шестью плоскостями, их называют гранями: самая большая – постель, самая маленькая – тычок, боковая длинная – ложок. Последняя в большинстве кладок является лицевой.

Ложковая – самый распространенный вид кладки, ложковая грань выходит наружу, а камни стыкуются друг с другом тычками. Перевязка осуществляется на половину бруска, это означает, что вертикальные швы приходятся в центр кирпича верхнего ряда.
Ложковая со смещением – аналогично предыдущий, но последующие ряды смещаются только на 1/4. Это делает рисунок кладки более интересным.

Ложковые способы кладки облицовки самые выгодные с экономической точки зрения, так как максимально используется длина керамики.

Цепная кладка – в ряд включаются тычки, кирпичи, которые направлены малой боковой плоскостью в сторону фасада. Вертикальный перевязочный шов приходится на середину тычка. Надо понимать, что этот тип кладки увеличивает расход материала, так как каждый третий кирпич располагается перпендикулярно ряду. Тычковые бруски надо резать или перевязывать с рядовой кладкой, что в целом усложняет комплекс работ.
Тычковая – кладка, в которой все кирпичи облицовки располагаются перпендикулярно стене. Стена получается толще и возрастают расходы на их возведение.

Существует множество разновидностей кладки, но все они в какой-то степени являются вариациями самых простых.

Технология облицовки кирпичом

Технология облицовки и порядок работ зависят от конструкции стен и стадии работ.

Облицовка готового строения делается через определенный промежуток времени после завершения строительства. Если облицовка не планировалась при возведении стен, то в этом случае нужно решать задачу по опиранию лицевой кладки – расширять цоколь. Если здание эксплуатируется, то нужно выводить и переделывать коммуникации и водосточную систему.
Облицовка после возведения стеновой коробки. В этом случае в рядовую кладку сразу закладывают гибкие связи и формируют полку для опирания на цоколе. Такой способ наиболее рационален с точки зрения приемки работ, если строительство ведется не своими силами.
Параллельное возведение облицовки и несущей стены – самый быстрый способ, но при этом сложно контролировать некоторые скрытые работы. Перевязку слоев можно делать с помощью тычковой кладки.

Различия технологии в зависимости от конструкции стены

Двухслойная стена без воздушного зазора. Облицовку связывают с несущей стеной кладкой или зачеканивают воздушный зазор раствором. Такой способ плохо подходит, если основная стена выполнена из пористых материалов (пенобетон, газобетон), так как герметичность замедляет удаление влаги из конструкции.
Двухслойная стена с воздушным зазором. Несущий слой связывается с лицевым гибкими связями. В верхней и нижней частях кладки оставляют продухи для отведения влаги. Этот способ предпочтителен для уязвимых к увлажнению стен.
Трехслойная стена. Между несущей кладкой и облицовочной устраивается воздушный зазор и укладывается теплоизоляционный материал.

Шаг 1. Подготовка основания

Облицовочный кирпич обычно выкладывают на выступающую стену цоколя. Иногда в качестве основания может служить газобетонный блок. С поверхности необходимо смести мусор, в углах между первым рядом несущей стены и опорой под лицевой кирпич делают выкружку из раствора.

Уровень поверхности надо проверить. При перепадах больше 40 мм рекомендуется произвести бетонную подливку. Когда основание готово на него укладывают гидроизоляцию, одну ее часть заводят на стену, другую выводят за пределы цоколя. Это позволит отводить конденсат из вентиляционного зазора. Для этого вертикальный шов нижнего ряда надо оставить без раствора.

Шаг 2. Замешивание раствора

В качестве основного вяжущего для кладки облицовочного кирпича используют цементно-песчаный раствор. Чтобы не закупать отдельно песок, можно приобрести готовый состав, где все компоненты сразу присутствуют в нужной пропорции.

В тару с водой или бетономешалку добавляют сухую смесь или замешивают до густоты миксером.

Также можно приготовить раствор своими силами, для этого нужно взять одну часть цемента М500 и четыре части песка.

В бетономешалку добавляем воду, затем вносим две части песка. Включаем перемешивание.

Также для удобства работы в раствор можно добавить пластификатор.

Добавляем цемент, а затем еще 2 части песка. До нужной консистенции смесь надо доводить с помощью воды.

Регулировать густоту раствора лучше водой, если делать это цементом, то в смеси будут комочки.

Шаг 3. Укладка нижнего ряда

Первый ряд сначала надо выложить без раствора и подумать над тем, будет ли он идти вровень с фундаментом или кирпич будет немного выступать.

С помощью небольшой рейки можно сразу установить одинаковое расстояние между камнями.

Кирпичи заводим и на дверной проем, чтобы понимать, по какой линии нужно будет отколоть половинку. Иногда в результате раскладки выясняется, что между последним и первым кирпичом получается слишком большой вертикальный шов (3 – 5 см). Вставлять в щель небольшой кусок будет некрасиво. Чтобы решить эту проблему, делим ширину недобора на количество швов в ряду. Полученное значение добавляем к расстоянию между кирпичами.

Когда весь периметр дома обложен кирпичом, можно выставить углы девяносто градусов. Для этого по верхнему ребру первого ряда натягивается причалка. Веревки должны пересекаться перпендикулярно друг другу, её горизонтальность следует проверить с помощью гидроуровня или нивелира.

Чтобы проверить, соответствует ли угол между веревками 90 градусам, можно измерить стороны треугольника. Они должны соответствовать теореме Пифагора (сумма квадратов катетов равна квадрату гипотенузы), проще всего взять соотношение сторон 3 и 4, тогда гипотенуза должна равняться 5.

Чтобы в будущем не нарушать раскладку, на цоколь можно нанести метки с расположением вертикальных швов.

Шаг 4. Укладка углов

Кладку начинают с установки угловых камней, их следует выставить на одном уровне. Слой раствора наносится на гидроизоляцию, на него укладывают первые кирпичи, их выравнивают по вертикальной и горизонтальной осям. Результат проверяется пузырьковым уровнем. Измерительный инструмент прикладывается к постельной и тычковой граням.

По верхнему ребру угловых кирпичей натягиваем шнурку, она позволит выдерживать одинаковый уровень ряда. Перед укладкой каждого кирпича нужно внимательно осматривать лицевую стороны. Если на углах или гранях обнаружились сколы, то лучше такие изделия откладывать.

Шаг 5. Облицовка стен

Раствор наносится на постель кельмой. При укладке нужно следить за тем, чтобы смесь не падала и не загрязняла лицевую сторону кирпича. Когда раствор на кельме переносится от ведра, можно страховать себя от этого рукой.

С лицевой стороны нужно срезать лишний раствор, потому что при укладке верхнего ряда его выдавит. Для сохранения одинакового вертикального шва к тычковой плоскости соседнего кирпича прислоняем пруток, по которому выставляли ряды.

Чтобы было проще выдерживать одинаковое горизонтальное расстояние между рядом, на край кладки с лицевой стороны укладывают длинный стальной пруток диаметром 8 – 10 мм. Он определяет максимальную толщину слоя раствора.

Прутки для выставления толщины швов нужно протирать после каждого использования, чтобы не испачкать кирпич. Для этого под рукой следует держать подходящую тряпку.

Наносим раствор на тычковую плоскость соседнего камня, также удаляем избыток смеси с края, чтобы ее не выдавило.

Чтобы каждый раз не наклоняться к ведру за новой порций раствора, вертикальные швы можно делать из смеси, которая снимается у стен и у края.

Усаживаем кирпичи на раствор легким пристукиванием киянки, кирки или обратной стороной рукоятки кельмы. Уровень плоскости выводим по причалке или по пузырьковому уровню.

Пристукивать кирпичи обратной стороной кельмы не всегда хорошее решение, так как с нее на керамику могут попасть кусочки раствора.

Чтобы не испачкать лицевую сторону следами раствора, рекомендуется использовать хват, когда подушки пальцев не касаются поверхностей керамики.

Шаг 6. Привязка облицовки к стене

Облицовка должна быть связана с основной стеной. Если нет воздушного зазора и обе стены возводят одновременно, перевязку можно сделать кладкой. Такой способ невозможен, если основная стена выложена из газобетона или из материала с другой размерностью. (7)

Если стена была возведена заранее и известно, что планируется облицовка, то связи сразу можно заложить в швы, чтобы потом привязать к ним лицевую кладку. Если этого не было сделано, то связь должна быть зафиксирована на рядовой кладке анкерами.

Перевязка должна выполняться гибкими стальными элементами, так как лицевая и несущая стены подвержены температурным деформациям, которые идут неравномерно. Если соединить конструкции жестко, то крепеж будет разбалтывать гнездо.

Нержавеющая проволока от 1,5 до 3 мм.
Нержавеющая сетка с прямоугольными ячейками
Гибкие стальные пластины – в их роли могут выступать прямые подвесы для гипсокартона. Основная проблема этого способа заключается в том, что крепеж в рядовой кладке будет сильнее разбалтываться из-за широкого сечения.

Для снижения локальных напряжений на гибкие связи в кладке нужно устраивать вертикальные деформационные швы. Это промежутки незаполненные раствором, которые разбивают стену на участки.

Деформационные швы рекомендуется располагать каждый 6 – 7 м, также полезно делать армирование сеткой через 1-6 рядов.

Шаг 7. Укладка откосов

Откосы формируются при помощи крайних кирпичей по периметру оконных или дверных проемов. Чтобы завершение кладки смотрелось опрятно, некоторые кирпичи придется раскалывать. Для этого нужно представить примерное сечение, по которому будет проходить слом (1/2, 2/3). На все плоскости можно нанести разметку. Киркой по этим линия нужно нанести легкие удары, после которых кирпич расколется.

В откос не должны выходить обломанные части керамики, их надо направлять к несущей стене или к соседнему кирпичу. Получается, что крайний располагается перпендикулярно ко всему ряду. При раскалывании керамики нужно следить, чтобы ложковая грань получалась одинаковой. Если до края остается меньше половины кирпича, то тычок можно выводить в откос.

Зазор между несущей стеной и облицовкой можно заделать раствором.

Откосы должны быть вертикальными, поэтому для контроля полезно прикладывать к ним пузырьковый уровень. Также в качестве ориентира можно установить отвес, который будет всегда отбивать перпендикуляр к земле.

С верхней части проема откосы формируются перемычкой. В качестве основы для нее можно использовать стальной уголок.

Уголок – это профильное металлическое изделия L-образной формы. Перед использованием нужно зачистить поверхность от стальных заусенцев и наплывов. Также необходимо покрасить уголок, чтобы защитить его от ржавчины.

Профиль укладывается так, чтобы его задняя полка находилась в одной плоскости с обратной стороной кладки. Если горизонтальная плоскость уголка получилась уже, чем ширина камней, надо подрезать заднюю часть кирпича. Длина опирания стального элемента с каждой стороны должен составлять 100 – 150 мм.

Чтобы срезать кирпич вдоль, нужно наносить удары киркой по тычковым плоскостям. Так мы сломаем ребра жесткости – это позволит отделить часть без трещин.

Последующие действия не отличаются от очередности работ при укладке обычных рядов. Раствор наносим на горизонтальную часть уголка, затем укладываем кирпич, проверяя уровень по причалке.

Шаг 8. Расшивка

Этот этап является завершающим, его делают на стадии, когда кладочный раствор уже схватился. Промежутки между кирпичами очищают, удаляют пыль и засохшие комки. Для заделки швов используют специальный состав, который состоит из песка, цемента и извести. Компоненты перемешиваются в пропорции 1 к 10 до пастообразного состояние. Для заполнения промежутков между камнями используют инструмент расшивку. Сначала обрабатывают вертикальные промежутки, а потом горизонтальные.

В смесь для расшивки можно добавить красители для придания ей разных оттенков.

Хомуты и кронштейны для кирпичных перемычек

Обновлено: 23. 09.2022

Хомуты для вертикальной кладки

Хомуты для вертикальной кладки SK50-170 SK50-270 SU50-45.

Хомуты для вертикальной кладки.

Вертикальная перемычка. Самым распространенным типом кладки перемычек является вертикальная кладка. В этом случае кирпич может быть как полнотелым, так и пустотелым. Иногда, для достижения большего эффекта, первые 2 ряда кладки над проемом выполняются вертикально. Сочетание горизонтальной кладки фасада с вертикальной – один из излюбленных архитектурных приемов. Часто кладка перемычек в один, два или три ряда служит началом целого пояса вертикальной кладки. Разновидностью вертикальной кладки является кладка перемычки в полтора кирпича. Чередование горизонтальных швов в перемычке создает интересный, запоминающийся рисунок. При монтаже вертикальной перемычки используются хомуты SK 50-170 или SK 50-270 и SU 50-45.

Кладка подвешенная к кроншткйнам.

Двойные кронштейны предназначены для устройства облицовки на участках обреза кладки (углы здания, вертикальные деформационные швы и пр. ). Для подвешивания к кронштейнам нижнего ряда кладка используются хомуты S-85…340. Они производятся только из нержавеющей стали, так как часть хомута находится вне кладки, в воздушной прослойке между облицовкой и утеплителем, и подвергается атмосферному воздействию.

Фасадная система Конер

Горизонтальная перемычка. Самым простым типом кладки для перемычек является горизонтальная кладка. Она ничем не отличается от остального фасада. Основным условием является то, что кирпич первого ряда должен быть полнотелым. Выполнение этого условия обеспечит красоту, законченность перемычки со всех сторон и с фасада, и снизу. При монтаже горизонтальной перемычки используются хомуты СХГ-50-40/50 и СХП-50-45/65 в сочетании кладочной сеткой КС-3. Схема монтажа горизонтальной перемычки.

Проёмы более 2 метров расчитываются индивидуально, так как для устройства таких проёмов используются подвесные консоли с разными вылетами от стены.

Хомуты для вертикальной кладки

Хомуты для кладки на ребро внутрь

Данный вид перемычки позволяет решить несколько моментов: скрыть утеплитель и сделать более красивые откосы толщиной в кирпич. Также возможно выдвинуть кирпич вокруг проема вперед и придать объем обрамлению. При монтаже перемычки с кладкой на ребро используются хомуты СХР-50-65/155 и СХП-50-45/65 в сочетании с кладочной сеткой КС-3. Продольное армирование арматурной сеткой КС-3 применяют при действии горизонтальных и вертикальных нагрузок, а также в конструкциях, подверженных сейсмическим воздействиям. Армирование каменных конструкций значительно повышает их несущую способность и монолитность, обеспечивает совместную работу отдельных частей зданий. Такое армирование необходимо в наружных слоях многослойных стеновых конструкциях, так как они, в первую очередь, подвержены атмосферным воздействиям, ветровым нагрузкам и температурным перепадам. Схема монтажа перемычки на ребро внутрь.

Хомуты для комбинированной кладки

Комбинированная кладка позволяет объединить все преимущества предыдущих двух типов перемычек. При монтаже перемычки с комбинированной кладкой используются хомуты СХК-50-185/155 и СХП-50-45/65 в сочетании с кладочной сеткой КС-3. Схема монтажа комбинированной перемычки.

Кирпичная перемычка: Горизонтальная кладка с применением облицовочного кирпича нормального формата.

Приглашаем в наш шоу-рум, где собрана широка коллекция всех моделей и цветов искусственного камня White Hills.

Заказать расчет и купить

Красиво и надежно: системное решение, позволяющее выполнить кладочные работы на отлично.

Кирпичная перемычка – это конструкция, состоящая из армирующих элементов и стальной арматуры, позволяющих выполнить кирпичную кладку над оконным или дверным проемом, без опоры на нижние слои кладки.

Основным требованием к выполнению кирпичной перемычки является создание такой конструкции, которая будет воспринимать как нагрузки верхних рядов кирпича без растрескивания или прогиба, так и будет выполнять эстетическую функцию оформления архитектурного узла.

Существует несколько различных типов выполнения кирпичных перемычек, реализующие различные дизайнерские и конструктивные решения. Для каждого из этих типов производитель BAUT предлагает свои системные решения, подкрепленные испытаниями и сертификатами.

Горизонтальная кладка при выполнении кирпичной перемычки подразумевает выставление облицовочного кирпича в продолжение основной кладки , не создавая визуальных декоративных решений. Особенностью данного типа является требование применения полнотелого кирпича в нижнем ряду (поскольку щелевой кирпич в данном случае в зоне перемычки покажет нам свои отверстия). Также данный тип кладки для кирпичной перемычки при выполнении утепления фасада с выставлением вентиляционного зазора, не закроет данные конструктивные решения, и Вам придется решать проблему выполнения откосов отдельно. Справочно: смотрите тип Кладка на ребро вовнутрь ..

Для выполнения перемычки по типу Горизонтальная Кладка используется традиционный кладочный раствор. Для нижнего ряда кирпича рекомендуется использовать полнотелый облицовочный кирпич. Кладка состоит из трех горизонтальных рядов. Для проемом до 2-х метров достаточно применения двух рядов арматуры MURFOR RND/Z-50 , нижний ряд дополнительно армируется хомутами SK 50-40 в соответствии с типом кирпича нормального формата шириной от 75 до 120 мм. (для выполнения кладки из тонкого кирпича шириной от 50 до 65 мм смотрите описание системного решения горизонтальная кладка для тонкого кирпича здесь . ) Второй ряд армируется хомутами SU 50-45.

Армирующие хомуты заводятся в каждый вертикальный шов кирпича и за предусмотренные конструкцией зацепы фиксируются на арматуре Murfor.

Армирующая арматура Murfor RND/Z-50 является преднапряженной и выполнена из оцинкованной стали. За счет своей конструкции она наилучшим образом воспринимает и распределяет нагрузки, связанные с силой тяжести, а также температурно влажностными нагрузками, которые испытывает фасад в процессе эксплуатации. Армирование производится минимум в два ряда, между первым и вторым, и между вторым и третьим рядом перемычки, по всей длине перемычки с заведением за ее пределы в обе стороны (рекомендуется по 50 см при такой конструктивной возможности).

Для выполнения перемычки более 2-х метров дополнительно используются навесные кронштейны для кирпичной кладки , размер которых определяется исходя из глубины относа облицовочной кладки относительно основания (с использованием утеплителя и выставления вентиляционного зазора или без них), и с шагом в соответствии с расчетом нагрузки от верхних рядов кирпичной кладки. (наши специалисты готовы помочь Вам с подобными расчетами и консультациями).

Все элементы для кирпичных перемычек BAUT.

Приглашаем в наш шоу-рум, где собрана широка коллекция всех моделей и цветов искусственного камня White Hills.

Заказать расчет и купить

Какие элементы необходимо купить для выполнения работ по возведению кирпичный перемычки.

Когда мы имеем дело с кирпичными фасадами, особенно актуальным встает вопрос при возведении конструкции двойной кирпичной кладки (когда облицовочная кладка отнесена от основания на расстояние теплоизоляционного слоя и вентиляционного зазора), возникает проблема оформления и грамотного армирования кирпичной перемычки облицовочной кладки над оконными и дверными проемами.

Если в случае с черной кладкой, где функцию перемычки, как правило, выполняет железо-бетонная конструкция, нам нет необходимости принимать во внимание эстетику вопроса, то для облицовочной кладки необходимо предпринять ряд мер по безопасному конструктивному устройству данных узлов, так и выполнить все работы с максимально высокой эстетикой вопроса.

Литовский производитель BAUT разработал, сертифицирован и успешно произвел систему армирования как кирпичных перемычек, так и систему навесных кирпичных фасадов (когда облицовочная кирпичная кладка может стартовать со второго этажа, оставив первый под остекление). Все элементы системы прошли испытания и вот уже много лет успешно реализуются как в странах Европы, так и в России.

Система армирования кирпичной кладки состоит из следующих элементов:

Арматура преднапряженная для наилучшего восприятия и распределения нагрузок;
Хомуты, которые отличаются исходя из типа облицовочного кирпича и вида выполнения кирпичной перемычки
Навесных кронштейнов, которые также отличаются как по возможности нести нагрузки и по типу крепления, в том числе и на угловых поворотах фасада.

Все элементы можно купить в нашей компании. Позиции с указанной ценой – в наличии на складе. Позиции с пометкой “по запросу” могут быть поставлены по предварительному заказу в срок от 1 до 6 недель (точная информация выдается по запросу).

Наши специалисты помогут Вам рассчитать количество и подобрать правильный ассортимент элементов, выполнить расчет нагрузок, предоставить чертежи узлов, а также скомплектовать объект всеми необходимыми элементами.

НАВЕСНЫЕ КРОНШТЕЙНЫ

Это основные элементы системы. Кронштейны представляют собой металлическую конструкцию, выполненную из нержавеющей стали класса А2 или А4. Кронштейны предназначены для восприятия и передачи вертикальных нагрузок на несущие конструкции здания. Конструкция кронштейнов обеспечивает возможность регулировки по высоте до ±21 мм. Максимальный вылет стандартного кронштейна составляет 300 мм. Также могут быть изготовлены кронштейны с вылетом до 500 мм. Закрепление кронштейнов к несущему железобетонному основанию на фасадах зданий осуществляется с помощью химических анкеров, состоящих из клеевой капсулы и резьбовой шпильки из нержавеющей стали.

КРОНШТЕЙНЫ

Кронштейн KP

Кронштейн KP-M

Рядовой кронштейн с отверстиями в нижней полке

Кронштейн KP-Mt

Кронштейн KP-P

Рядовой кронштейн с удлиненной нижней полкой

Кронштейн KP-D

Правый конечный кронштейн

Кронштейн KP-K

Левый конечный кронштейн

Кронштейн KP-2

Рядовой двойной кронштейн

Кронштейн KP-2D

Двойной кронштейн с правым выносом

Кронштейн KP-2K

Двойной кронштейн с левым выносом

Кронштейн GSP

Рядовой кронштейн для кирпичных перемычек

Кронштейн GSP-2D

Двойной кронштейн для кирпичных перемычек с правым выносом

Кронштейн GSP-2K

Двойной кронштейн для кирпичных перемычек с левым выносом

Получить каталог кронштейнов BAUT® в формате pdf. В нем Вы найдете весь ассортимент производимых нами кронштейнов с их конфигурацией и техническими характеристиками. Также могут быть спроектированы и изготовлены кронштейны иных типов.

ПРИМЕНЕНИЕ

Тип кронштейнов и расположение их по фасадам определяется на стадии проектирования. Однако, одним из оптимальных решений является крепление рядовых кронштейнов к каркасу здания с частотой в один кирпич. Такое решение позволяет вести кладку облицовочного кирпича на высоту до двух этажей. Затем кладка прерывается и монтируется следующий ряд рядовых кронштейнов. Облицовочная кладка может выступать за грань опорной полки кронштейна. Величина свеса зависит от толщины кладки, но не более 25 мм.

Кронштейн KР

Рядовой кронштейн. Устанавливается с частотой в один кирпич.

Кронштейн KР-М

Вариант рядового кронштейна. С его помощью возможно подвешивать до 4 рядов кладки.

Кронштейн KР-М

Вариант применения с кирпичными перемычками заводского изготовления.

Кронштейн KР-М

Вариант применения с навесными элементами заводского изготовления.

Кронштейн KP-P

Кронштейн с удлиненной полкой. Устанавливается с частотой в 2 кирпича.

Кронштейн KР-D, KP-K

Правый и левый конечные кронштейны. Поддерживают кладку у проемов и в торцах.

Кронштейн KР-DМ, KP-KМ

Правый и левый конечные кронштейны, допускающие подвешивание нижнего ряда кладки.

Кронштейн KР-2

Вариант использования двойного кронштейна для подвешивания нижнего ряда.

Кронштейн KР-2D, KP-2K

Правый и левый угловые кронштейны для решения облицовочной кладки в углах зданий.

Кронштейн GSP

Кронштейн для кирпичных перемычек. Предназначен для крепления к железобетонным перемычкам.

Кронштейн GSP-2D, GSP-2K

Правый и левый угловые кронштейны для решения облицовочной кладки над проемами.

Кирпичная перемычка: Комбинированная Кладка в полтора кирпича.

Приглашаем в наш шоу-рум, где собрана широка коллекция всех моделей и цветов искусственного камня White Hills.

Заказать расчет и купить

Красиво и надежно: системное решение, позволяющее выполнить кладочные работы на отлично.

КОМБИНИРОВАННАЯ КЛАДКА В ПОЛТОРА КИРПИЧА – является отличным решением для фасадов со слоем утеплителя и вентиляционным зазором, поскольку позволяет не только оформить проем, но и тем же кирпичом закрыть пространство утеплителя и вентзазора, одновременно решив проблему откоса окна. Этот тип кирпичной перемычки подразумевает В работе используется целиковый кирпич. В данном типе кладки является чередование цельного кирпича и двух половинок. Важным является размер кирпича – он должен быть 2:1 так, чтобы результат работы имел ровную геометрию. Создает эффект монументального декоративного решения наличника над оконным или дверным проемом. Данный тип кирпичной перемычки не требует обязательного применения полнотелого полнотелого кирпича, работы можно выполнять рядовым щелевым кирпичом, поскольку он выставляется вертикально, цельной торцевой стороной. Таким образом оконный или дверной проем не будет требовать дополнительных мероприятий по оштукатуриванию или оформлению откосов.

Для выполнения перемычки по типу Комбинированная кладка в полтора кирпича используется традиционный кладочный раствор. Кладка состоит чередующихся цельных вертикальных кирпичей и двух половинок через ряд. Для проемов до 2-х метров достаточно применения двух рядов арматуры MURFOR RND/Z-50 , нижний ряд дополнительно армируется увеличенными по размеру хомутами SKK 50-320 в соответствии с типом кирпича нормального формата шириной от 75 до 120 мм. Второй ряд армируется хомутами SU 50-45.

Армирующая арматура Murfor RND/Z-50 является преднапряженной и выполнена из оцинкованной стали. За счет своей конструкции она наилучшим образом воспринимает и распределяет нагрузки, связанные с силой тяжести, а также температурно влажностными нагрузками, которые испытывает фасад в процессе эксплуатации. Армирование производится минимум в два ряда, между первым и вторым, и между вторым и третьим рядом перемычки, по всей длине перемычки с заведением за ее пределы в обе стороны (рекомендуется по 25-50 см при такой конструктивной возможности).

Кронштейны для кирпичной кладки вентилируемого фасада.

Кронштейн КР – основной несущий элемент навесного кирпичного фасада. Кронштейн передает нагрузку от лицевой кладки на несущую стену. Кронштейн выполнен из высокопрочной стали и регулируется по высоте до 21 мм.

Кронштейн КР-М.

Кронштейн КР-М – один из основных элементов навесного кирпичного фасада. В горизонтальной пластине кронштейна сделаны отверстия, с помощью них к кронштейну можно подвесить ряд кирпичной кладки, кирпичные перемычки заводского изготовления или сборные элементы фасада.

Кронштейны KP-D и KP-K правый и левый.

Кронштейны KP-D и KP-K правый и левый конечные кронштейны. Монтируются по принципу стандартных кронштейнов, служат для подведения кладки к углам. При монтаже производится регулировка по высоте до 21 мм., что предусмотрено конструкцией кронштейна.

Кронштейны KP-DМ и KP-KМ правый и левый.

Кронштейны KP-DМ и KP-KМ правый и левый конечные кронштейны, допускающие подвешивание нижнего ряда кладки при помощи специальных хомутов. Кронштейны выполнены из высокопрочной стали с антикоррозийным покрытием. При монтаже производится регулировка по высоте до 21 мм., что предусмотрено конструкцией кронштейна.

Кронштейн KP-2.

Кронштейн KP-2 – рядовой двойной кронштейн, является основным элементом навесного кирпичного фасада. Кронштейн KP-2 представляет собой основание для облицовочной кладки. Кронштейн производится из высокопрочной стали и регулируется по высоте до 21 мм.

Кронштейны угловые KP-2D и KP-2K правый и левый.

Кронштейны угловые KP-2D и KP-2K правый и левый. Применяются при подведении вентилируемого фасада из кирпичной кладки к углу здания. При монтаже производится регулировка по высоте до 21 мм., что предусмотрено конструкцией кронштейна.

Кронштейн GSP.

Кронштейн GSP – рядовой кронштейн для кирпичных перемычек. Выполнен из высокопрочной стали и имеет отверстия под крепления рядной арматуры. Применяется как дополнительный элемент при проемах более 2 m.

Кронштейны угловые GSР-2D и GSP-2K правый и левый.

Кронштейны угловые GSР-2D и GSP-2K правый и левый перемычечные. Предназначены для формирования кирпичных перемычек над угловыми проемами. Позволяют с помощью навесного фасада создать не разрывную кирпичную кладку.

Вспомогательные элементы для кронштейнов.

Вспомогательные элементы для кронштейнов навесного фасада включают в себя пластины для распределения нагрузки по не бетонным несущим стенам, дистанционные прокладки для увеличения выноса фасада и термоизоляционные шайбы.

Перемычки и хомуты для кирпичной кладки

Горизонтальная перемычка

Самым простым типом кладки для перемычек является горизонтальная кладка. Она ничем не отличается от остального фасада. Основным условием является то, что кирпич первого ряда должен быть полнотелым. Выполнение этого условия обеспечит красоту, законченность перемычки со всех сторон и с фасада, и снизу. При монтаже горизонтальной перемычки используются хомуты для кирпичных перемычек SK 50-40 и SU 50-45.

Вертикальная перемычка

Самым распространенным типом кладки перемычек является вертикальная кладка. В этом случае кирпич может быть как полнотелым, так и пустотелым. Иногда, для достижения большего эффекта, первые 2 ряда кладки над проемом выполняются вертикально.

Монтаж кирпичной перемычки до 2 метров

При ширине проема более 2 м дополнительно применяются навесные кронштейны.

Хомут для кладки на ребро

SKK

В отличие от вертикальной кладки, кладка на ребро внутрь выполняется под углом 90° к фасаду. Это является большим преимуществом, так как позволяет скрыть, находящийся за облицовочной кладкой, слой утеплителя. В зависимости от толщины этого слоя, нижний ряд кирпича может быть выдвинут из плоскости фасада, выделяя перемычку для кирпичной кладки не только рисунком, но и рельефом. При монтаже перемычки на ребро внутрь используются хомуты SK 50-65 и SU 50-45.

Хомут крепежный SG

Предназначаются для подвешивания кладки из кирпича на углах проемов с применением навесных консолей.

Крепежная арматурная

рейка

Предназначена для армирования облицовочной кладки толщиной 85-120 мм.

Армированная кладка

Продольное армирование стальной арматурой применяют при действии горизонтальных и вертикальных нагрузок, а также в конструкциях, подверженных сейсмическим воздействиям. Армирование каменных конструкций значительно повышает их несущую способность и монолитность, обеспечивает совместную работу отдельных частей зданий. Такое армирование необходимо в наружных слоях многослойных стеновых конструкциях, так как они, в первую очередь, подвержены атмосферным воздействиям, ветровым нагрузкам и температурным перепадам.

Армирование первых рядов кладки и

проёмов

1. При неравномерной усадки фундамента в стеновых конструкциях могут появиться трещины. Во избежание этого следует армировать первые 5 рядов кладки

Кирпичные перемычки

Компания «Мирапластик» предлагает широкий выбор комплектующих для сооружения кирпичных перемычек оконных и дверных проемов. Из представленных деталей собирается армирующий каркас перемычки, придающий конструкции необходимую прочность и устойчивость к нагрузкам. Изделия имеют высокое качество, доступны по привлекательным ценам и с выгодной доставкой.

Ассортимент продукции В каталоге представлены детали различного назначения и типов:

• Хомуты для перемычек из стандартного кирпича 85 – 120 мм с кладкой первого ряда вертикально, горизонтально, на ребро внутрь и комбинированной;
• Хомуты для перемычек из узкого кирпича 45 – 65 мм с горизонтальной и вертикальной кладкой; • Вспомогательные П-образные хомуты стандартные и узкие;
• Кладочные сетки шириной 25 и 50 мм.

Читайте также:

Фонтан из кирпича своими руками
Кирпичные накладки на дом
Стык облицовочного кирпича и цоколя
Тренд 7 тип 1 30х60 настенная плитка 1 98м уп керамин
Что не входит в состав твердых тел кирпич лед железо медь

Технология кладки кирпичных перемычек

Кирпичные перемычки предназначаются для укрепления арки, дверного или оконного проема, длиной до двух метров, в кирпичной постройке с различными видами кладки.

Система BAUT, использующаяся для создания перемычек, повышает прочность и надёжность сооружения, равномерно распределяя нагрузку на кирпичи и предотвращая тем самым возникновение трещин.

Сохраняются и теплотехнические свойства стен, так как применение системы BAUT не создаёт мостиков холода.

Основные типы перемычек облицовочной кладки

Рядовые и клинчатые перемычки

Кладка рядовых перемычек: а – фасад; б – разрез; в – кладка по дощатой опалубке; г – кладка на инвентарных кружалах. 1 – арматурные стержни; 2 – доски; 3 – деревянные кружала; 4 – трубчатые кружала.

Сделать проем для окон можно с помощью рядовых и клинчатых перемычек. Для этого потребуется провести кладку данных конструкций с учетом максимального пролета 1,5 м по опалубке из 40-50 мм досок. Последний материал укладывается концами на кирпичи, которые выступают за пределы проема. Если ширина окна больше, тогда посередине потребуется установить стойку с целью избегания прогиба опалубки.

Для этого по ней расстилается слой раствора максимальной толщиной в 2 см. В него монтируется арматура в виде стальных стержней диаметром в 4-6 мм. При этом следует учесть, что один стержень идет на каждые 2 кирпича толщины стены. Что касается распалубки рядовых перемычек, то эту работу следует проводить после завершения кладки через 12 дней. Для этого применяется цемент марки 25. Если подобные работы проводятся через 15 дней по окончанию кладки, тогда используется раствор марки 10 и 15. Применять плоские и рядовые клинчатые перемычки можно при пролетах не больше 2,25 м.

Горизонтальная кладка

Самым простым типом кладки для перемычек является горизонтальная кладка.
Она ничем не отличается от остального фасада. Основным условием является то, что кирпич первого ряда должен быть полнотелым. Выполнение этого условия обеспечит красоту, законченность перемычки со всех сторон: и с фасада, и снизу.

В каждый вертикальный шов первого ряда кладки заводят хомуты BAUT SK 50-40.

В каждом втором вертикальном шве второго ряда — хомуты BAUT SU 50-45.

Арматура Murfor RND/Z-50

Хомут BAUT SK 50-40

Хомут BAUT SU 50-45

Монтаж горизонтальной перемычки до 2 метров

1. Сооружение опалубки	2. Хомуты SK 50-40 в каждом вертикальном шве первого ряда	3. Арматура Murfor RND/Z-50 заводится в пазы на хомутиках
4. Арматура выходит за грани проёма не менее 250 мм в обе стороны	5. Второй ряд кладки	6. Монтаж хомутов SU 50-45
7. Хомуты SU 50-45 в каждом втором вертикальном шве второго ряда	8. Арматура Murfor RND/Z-50 во втором ряду кладки. Далее по высоте 1 арматура каждые 300…500 мм	9. Опалубка снимается через 2 недели

Монтажная инструкция: Хомуты для горизонтальной кладки

Горизонтальная кладка. Конструктивное решение проёма до 2 м

Как сделать проем в кирпичной стене

Инструкция:

Проведите разметку. В качестве инструмента используйте уровень, линейку, карандаш, мел, маркер. Разметка проводится с уличной стороны здания.
Пробейте нишу перфоратором.
Определив длину перемычки, выбейте ложе для укладки конструкции. Обычные напуски составляют не более 20 сантиметров с каждой стороны.
Проведите установку перемычки.
Переходите к закладке прогона над окном. Следите, чтобы кладка имела ровную поверхность – без выступов.
Заключительный этап. Установите окно на место.

Кладка на ребро

Кладка на ребро выполняется под углом 90° к фасаду. Это является большим преимуществом, так как позволяет скрыть находящийся за облицовочной кладкой слой утеплителя.
В зависимости от толщины этого слоя, нижний ряд кирпича может быть выдвинут из плоскости фасада, выделяя перемычку не только рисунком, но и рельефом.

Хомуты SKK 50-65 располагаются в растворе, в каждом втором вертикальном шве первого ряда кладки.

В каждом втором вертикальном шве второго ряда монтируются хомуты SU 50-45.

Арматура Murfor RND/Z-50 заводится в пазы на хомутиках и выходит за грани проема не менее 250 мм в обе стороны.

Арматура Murfor RND/Z-50

Хомут BAUT SKK 50-65

Хомут BAUT SU 50-45

Монтаж кладки на ребро внутрь до 2 метров

1. Сооружение опалубки	2. Хомуты SKК 50-65 располагаются в растворе, в каждом втором вертикальном шве первого ряда кладки	3. Арматура Murfor RND/Z-50 заводится в пазы на хомутиках
4. Арматура выходит за грани проёма не менее 250 мм в обе стороны	5. В каждом втором вертикальном шве второго ряда монтируются хомуты SU 50-45	6. Арматура Murfor RND/Z-50 во втором ряду кладки. Далее по высоте 1 арматура каждые 300…500 мм
7. Опалубка демонтируется через 2 недели	8. Кирпичная перемычка в плоскости фасада	9. Кирпичная перемычка с выступом из плоскости фасада (обрамление проема)

Монтажная инструкция Хомуты для кладки на ребро внутрь

Кладка на ребро внутрь. Конструктивное решение проёма до 2 м

Перекрытие готовых оконных проемов

Окно подразумевает наличие перемычки. То есть, без перекладины выложить верхние ряды кирпичной кладки невозможно. Выбор жесткости конструкции определяется оказываемой нагрузкой на конструкцию и типом строительного материала здания.

Для перемычек применяются следующие материалы:

Бетонные конструкции заводского производства.

Монтаж заводской конструкции

Монолитные экземпляры, изготовленные в домашних условиях.
Металлические уголки или швеллер.
Деревянные перекладины пригодны для деревянной постройки.

Закладка окна включает ряд правил, состоящих из технических рекомендаций:

Минимальный выпуск по сторонам составляет не меньше 10 см. Чаще, при строительстве оконного проема используется выпуск по 15-20 см. Вывод: при ширине окна 1 метр 30 сантиметров, прогон равен 1 метру 50 сантиметрам. Это минимальные показатели. Величина выпуска зависит от материала стены и нагрузки, оказываемой на перемычку.

Выпуск перекладины

Для установки металлического уголка пригодны размеры 12-14 см, если на прогон укладывается керамический кирпич. Укладка полнотелого кирпича требует установки уголка с размерами 24-27 см. Шлакоблочной конструкции — 18-20см.

Использование строительного материала для кладки больших размеров в отношении к перекладине, требует подрезки кирпича. Так удастся избежать выступов прогона над проемом.

Укладка уголков проводится в случаях, когда предусмотрена связующая кладка стен и оконного проема. Величина прогона не должна намного превышать размер окна.

«Перемычные» работы

Правила кладки стен из керамического кирпича:

Уголок укладывают, чтобы он не препятствовал кладке керамического кирпича. Плотно прилегал к основанию ложа, не создавая зазоров между кирпичом и уголком.
Металлический уголок изготавливается из плотного материала, поэтому напуски с обеих сторон оставляются минимальные. Достаточно 10-15 см с каждой стороны.
Конструкция из полнотелого кирпича не должна превышать полутора метров. При укладке металлического уголка, превышающего эти размеры, возможен риск прогиба конструкции под влиянием веса кирпичной кладки.
Если кладка кирпича проводится в два ряда, риск прогибов увеличивается в два раза. Рекомендуется двойная конструкция из двух параллельно расположенных уголков. Поперек навариваются ребра жесткости для усиления перемычки.

Установка уголков

Бетонные виды

Отличие бетонных конструкций в их высоких прочностных и эксплуатационных качествах. Используются в качестве перемычек. Выдерживают высокие нагрузки выше располагающихся элементов, обеспечивая надежность кладки отдельно располагающихся элементов.

Бетонные перекрытия бывают производственного изготовления и «кустарного производства». Каждый из видов применяется в разных ситуациях:

Монтаж бетонной перекладины, изготовленной на производстве, не сложен.

Перемычка может много весить, часто установка требует использования строительной техники. В верхней части располагаются два металлических ушка.
Зацепив стропальные крючки к элементам, проводится подъем подъемным краном или ручной лебедкой.
Подготовьте раствор и уложите на место.
Подготовка закончена, можно устанавливать бетонную перекладину.

Иногда, оконные проемы не стандартных размеров. Рекомендуется самостоятельное изготовление перемычек.

Проведите замеры и соберите деревянную опалубку.

Монолитная конструкция

Высота перемычки не должна превышать высоту кирпича – поставьте отметки для заливки бетона.
Уложите слой гидроизоляции – это может быть полиэтиленовая пленка.
Для усиления конструкции, внутри опалубки проведите армирование.
Заливка бетона проводится ведрами. Один человек — наверху, второй — внизу, на подаче бетонного раствора.
Следите за метками, установленными маркером внутри опалубки.

Не допускайте перелива бетона выше меток. Это увеличит высоту перекладины, что скажется на толщине рядного шва.

При заливке, протыкайте бетон мастерком или лопатой. Это обеспечит усадку смеси и избавит от воздушных пузырей.
По окончании, разгладьте поверхность и дайте бетону схватиться.

Вертикальная кладка

Самым распространенным типом кладки перемычек является вертикальная кладка. В этом случае кирпич может быть как полнотелым, так и пустотелым.
Иногда, для достижения большего эффекта, первые 2 ряда кладки над проемом выполняются вертикально. Сочетание горизонтальной кладки фасада с вертикальной — один из излюбленных архитектурных приемов.

Часто кладка перемычек в один, два или три ряда служит началом целого пояса вертикальной кладки.

При монтаже вертикальной перемычки используются хомуты SK 50-170 или SK 50-270 и SU 50-45.

Арматура Murfor RND/Z-50 заводится в пазы на хомутиках и выходит за грани проема не менее 250 мм в обе стороны.

Арматура Murfor RND/Z-50

Хомут BAUT SK 50-170

Хомут BAUT SU 50-45

Монтаж кладки на ребро внутрь до 2 метров

1. Сооружение опалубки	2. На опалубке расставляются кирпичи. Расположение кирпичей отмечается на опалубке	3. Хомуты SK 50-170 располагаются в растворе, в каждом втором вертикальном шве первого ряда кладки
4. Арматура Murfor RND/Z-50 заводится в пазы на хомутиках	5. Арматура выходит за грани проема не менее 250 мм в обе стороны	6. В каждом втором вертикальном шве второго ряда монтируются хомуты SU 50-45.
7. Арматура Murfor RND/Z-50 во втором ряду кладки. Далее по высоте 1 арматура каждые 300…500 мм	8. Опалубка демонтируется через 2 недели

Монтажная инструкция: Хомуты для вертикальной кладки

Вертикальная кладка. Конструктивное решение проёма до 2 м

Зачем обрамляют окна

При возведении стен проектируемого здания, все кладочные работы ведутся согласно чертежам. Наверняка, в таком строении не будет никаких диспропорций, чего не скажешь о домах, которые возводятся «на глазок».

Тем, кто самостоятельно занимается строительством, следует иметь в виду, что внешний вид фасада во многом зависит от размеров и симметричности проёмов, и вот на это нужно обратить основное внимание.

Роль проёмов в эстетике фасада

Габариты окон, ширина простенков между ними, высота подоконной зоны – всё это регулируется стандартами. Но даже если размеры проёмов им не соответствуют, большой беды в этом нет — любая фирма сегодня изготовит оконные блоки по индивидуальным размерам.

Залог гармонии фасада заключается в том, чтобы окна располагались на стенах симметрично, и сами по себе были пропорциональными. Чтобы понять, о чём идёт речь, достаточно взглянуть на представленное ниже фото. На наш взгляд, здесь на редкость неудачные формы и размеры окон, а так же их расположение на стене, отчего фасад совершенно не радует взгляд.

Несимметричная кладка оконных проёмов из кирпича

В подобных ситуациях, декоративная облицовка проёма кирпичом, только усугубит диссонанс, и асимметрия будет бросаться в глаза ещё больше. В любом случае, отделку проёмов выполняют не в процессе кладки стены, а после того, как она уже полностью выведена на проектную высоту.
Случается так, что коробка дома была возведена ранее, а прочие работы, в том числе и оформление кирпичных оконных проёмов, выполняются уже после усадки дома. Если у вас именно такая ситуация, то перед тем как приступить к этой работе, необходимо проверить, симметрично ли располагаются оконные проёмы в кирпичной кладке.

Комбинированная кладка

Комбинированная перемычка — классический тип кирпичной перемычки, заключающийся в чередовании полного кирпича и двух одинаковых половинок.
Единственным важным условием при выборе комбинированной кладки, являются размеры кирпича. Они должны быть 2:1, например, 250×120×65. Также должно быть соблюдено важное правило: начинаться и заканчиваться перемычка должна вертикальным расположением кирпича.

При монтаже комбинированной перемычки используются хомуты SKК 50-170 или SKК 50-270 совместно с хомутом SU 50-45.

Арматура Murfor RND/Z-50 заводится в пазы на хомутиках и выходит за грани проема не менее 250 мм в обе стороны.

Арматура Murfor RND/Z-50

Хомут BAUT SKK 50-170

Хомут BAUT SU 50-45

Монтаж комбинированной кладки до 2 метров

1. Сооружение опалубки	2. Чередование кирпичей	3. Хомуты SKК 50-170 располагаются в растворе, в каждом втором вертикальном шве первого ряда кладки
4. Арматура Murfor RND/Z-50 заводится в пазы на хомутиках	5. Арматура выходит за грани проема не менее 250 мм в обе стороны	6. В каждом втором вертикальном шве второго ряда монтируются хомуты SU 50-45.
7. Арматура Murfor RND/Z-50 во втором ряду кладки. Далее по высоте 1 арматура каждые 300…500 мм	8. Опалубка демонтируется через 2 недели

Оконные перемычки из металла

Оконные перемычки из металла являются самым простым и в тоже время надежным вариантом. В качестве металла часто применяется стальной уголок 100 х 100 х 10, который отлично подходит под размеры кирпича. Хотя в отдельных случаях возможна подрезка одной из сторон его, но имея в наличии болгарку и соответствующий диск проблема легко решается.

Оконная перемычка с использованием уголка

По этому поводу есть отличный ролик, который качественно вооружит владельцев жилья, решившихся самостоятельно сделать перемычку оконного проема, теоретической базой.

моделей кирпичной кладки | Vandersanden

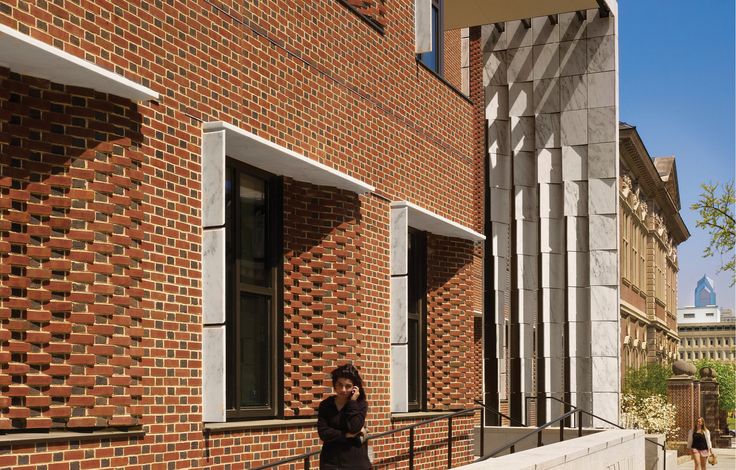

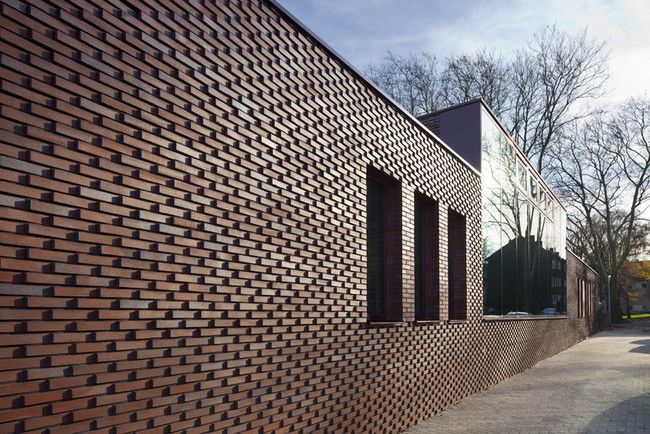

Внешний вид фасада определяет не только облицовочный кирпич. Не менее важен рисунок кирпичной кладки. Каковы варианты и какие шаблоны лучше всего подходят для вашего проекта?

Когда облицовочный кирпич выполнял еще и конструкционную роль, наружные стены в основном клали полнотелыми кирпичами . Мы склонны называть это одной стеной. Полная наружная стена состояла из облицовочного кирпича и имела толщину 210 мм. Со временем кирпичная кладка утратила свою конструктивную роль. Сегодня он играет эстетическую роль, а это означает, что доступно гораздо больше рисунков кирпичной кладки.

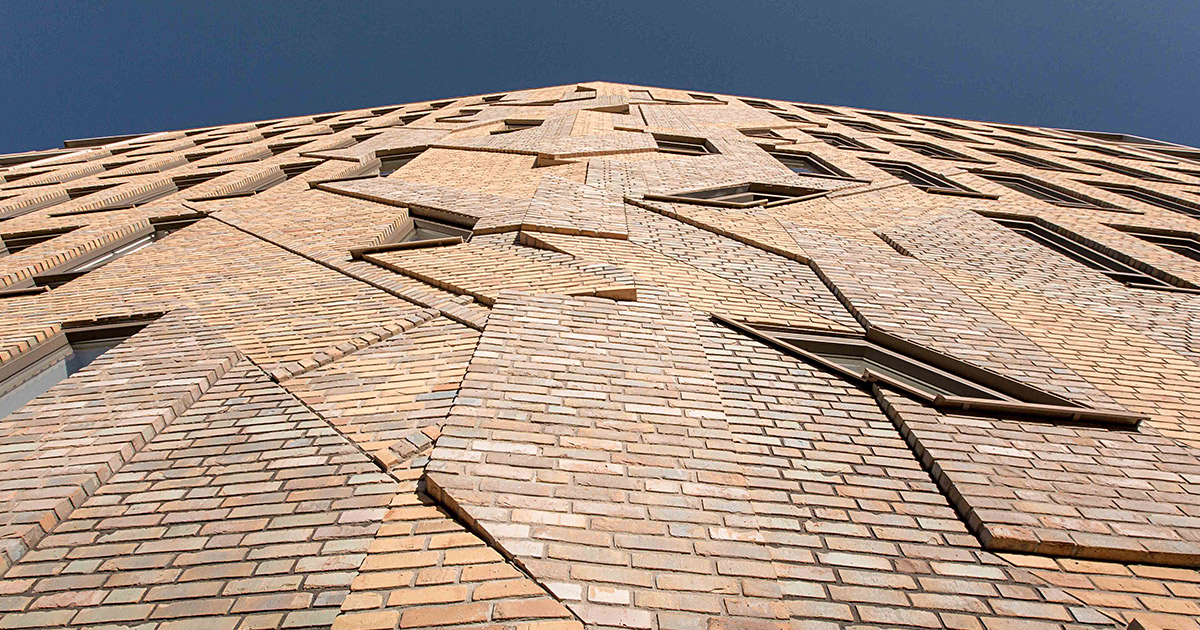

Хорошо продуманный узор или комбинация или узоры придают проекту дополнительный эффект и характер. Не каждая установка подходит для каждого шаблона. Конструкции без стыков обычно работают со случайными узорами. Давайте посмотрим на различные модели, которые вы можете выбрать.

Наиболее известна и применяется при кладке лицевого кирпича со швом ложковая связка

. С этой связкой обычно используются полные кирпичи и полные участки кирпичей. Их укладывают так, чтобы вертикальные швы располагались в шахматном порядке на половину длины кирпича. Выступы кирпичей, как правило, видны только в углах здания и в местах сопряжения с окнами и дверями. Такой способ работы практически не приводит к материальным потерям, поскольку на заказ необходимо изготовить лишь ограниченное количество кирпичей.

Натяжная кладка в основном используется в остроконечной кирпичной кладке. Если вы работаете без швов, каждый кирпич необходимо обрезать, чтобы не было швов.

В случайной связке используются кирпичи разной длины, за исключением размеров менее 1/4 кирпича. При укладке вразброс необходимо учитывать ряд рекомендаций:

Каждый четный или неравномерный ряд должен начинаться с трехчетвертного кирпича . Каждая другая строка может начинаться с заголовка или подрамника.
В стене используются только перемычки и подрамники любой схемы.
Максимум четыре или пять носилок должны быть размещены рядом друг с другом.
Максимум два заголовка должны быть расположены рядом друг с другом.
Максимум пять-шесть шагов.

Данная схема укладки рекомендуется при кладке раствора или приклеивании лицевого кирпича, характеризующегося низкой размерной стабильностью. С повторно используемыми кирпичами иногда нет выбора.

Кроме того, этот тип кирпичной кладки в основном используется в бесшовных конструкциях, так как не все кирпичи нужно подрезать.

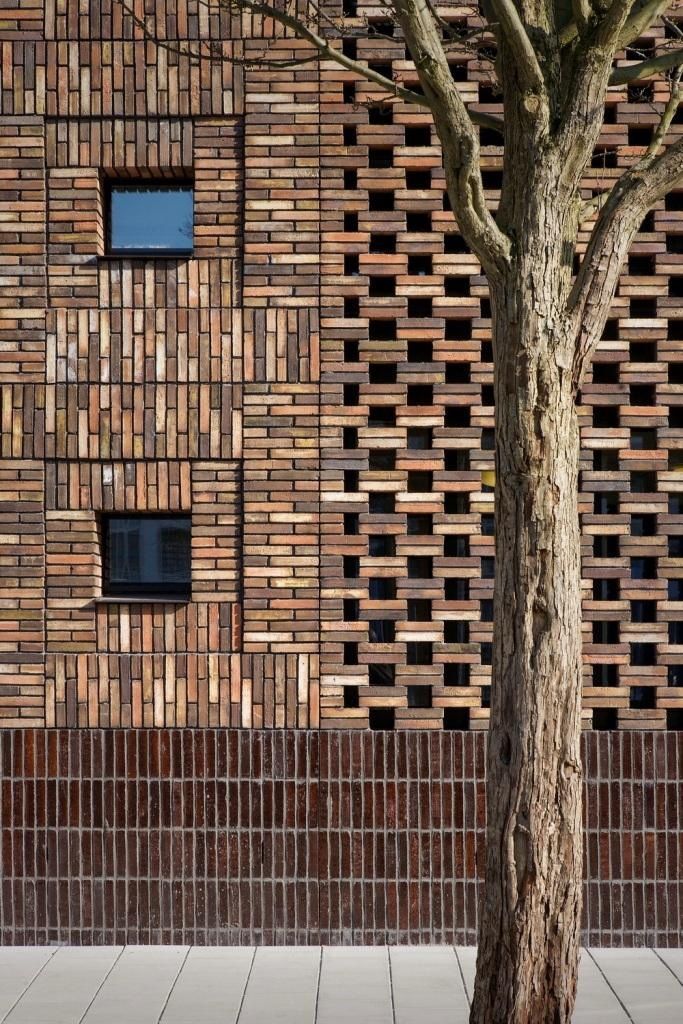

При кладке в стопку или плитку вы подчеркиваете вертикальный аспект кирпичной кладки. Облицовочные кирпичи укладываются один на другой так, чтобы сохранялись не только горизонтальные ленточные швы, но и вертикальные стыковые швы.

Это можно сделать как с подрамниками, так и с концевыми коллекторами. Последнее увеличит себестоимость из-за лишней шлифовки и распиловки.

Важный момент, на который следует обратить внимание при многослойном соединении, — это потеря структурной прочности стены. Эту проблему можно решить, добавив горизонтальное усиление кирпичной кладки; совет по этому вопросу лучше всего получить от инженера.

Текучая связка представляет собой вариант натяжной связки. Вертикальные швы располагаются в шахматном порядке в каждом случае на 1/4 или 3/4 длины кирпича. Эстетически это придает рисунку «падающее» движение.

Если слои расположены в шахматном порядке в одном направлении, это называется «перекатыванием назад».

Это может работать как с левым, так и с правым движением. Чтобы разбить длинные связи наклонных кирпичей, следует на определенной высоте менять направление, создавая тем самым эффект зигзага.

При размещении кирпича в три четверти в начале ряда направление «хода» меняется, то падая влево, то падая вправо. Если прогон установлен над двумя слоями, эффект больше похож на «курс курса».

Курс заголовка имеет шаблон заголовков и подрамников. Слой начинается поочередно с трехчетвертного кирпича и шапки. Затем слой с трехчетвертным кирпичом продолжают только ложками. Слой с заголовком продолжается только заголовками.

В результате кирпичи в основном используются целыми или полукирпичами, что снижает потери и отходы.

Блочная облигация — это облигация, в которой блок создается, а затем повторяется в определенном ритме. Обычный образец представляет собой блок из четырех сложенных кирпичей, который поворачивается на 90 градусов, а затем повторяется в стопке. Альтернативой является укладка двух кирпичей стопкой, при которой следующие два слоя укладываются в шахматном порядке на длину в полкирпича. Это можно назвать двойной эластичной связью.

Как следует из названия, этот паттерн имеет видимые кресты. Они образованы непрерывным чередованием слоя коллекторов и слоя натяжителей, как и соединение коллектора.

Два варианта:

Перекрестная облигация «Коммунальные работы» Кирпич 3/4 кладут в конце ряда носилок. Через каждые четыре слоя рядом с кирпичом 3/4 кладется шапка. Это создает ошеломление длиной в полкирпича.
Кросс-бонд «Частный завод» Кирпич 3/4 размещается НЕ в ложковом слое, а в верхнем слое. К тому же не совсем в конце, а рядом с шапкой, образующей конец. Через каждые четыре слоя в ложковом слое размещается шапка, чтобы создать ступенчатость длиной в полкирпича.

Все слои цепной связки состоят из жатки и двух носилок последовательно. В результате заголовки располагаются точно под другим слоем, образуя «цепочку». В отличие от курса заголовка или поперечной связи, количество заголовков более ограничено.

Коллекторную связь можно рассматривать как ложковую, но с колодками вместо ложков. Все слои состоят только из заголовков, уложенных в виде подрамников. Чтобы обеспечить ложковый вид стыковки шапки, важно начинать каждый слой, чередуя шапку и кирпич в три четверти.

Соединение коллектора комбинируется со стандартным соединением ложкового типа для более легкого создания изгиба в стене.

Совет: для таких применений можно также заказать специальные формованные кирпичи, чтобы можно было продолжить склеивание ложков с помощью ложков. Стоимость будет выше. Затем вы можете изменить направление на каждом слое.

Эта связь немного похожа на поперечную связь, за исключением того, что все слои чередуются между заголовком и подрамником. При перекрестной связи они чередуются между слоями, а не в одном слое.

Французская облигация

Французская облигация является разновидностью фламандской облигации. Между ними есть явное сходство, но они не полностью идентичны. Во французской связке каждый слой попеременно имеет структуру подрамника и двух перемычек.

Чтобы подчеркнуть горизонтальные линии фасада, можно работать без стыков. При укладке облицовочных кирпичей друг на друга без раствора торцевые швы исключаются, остается только краевой шов. Это помогает выделить горизонтальные линии в кирпичной кладке и является элегантным способом визуально расширить здание.

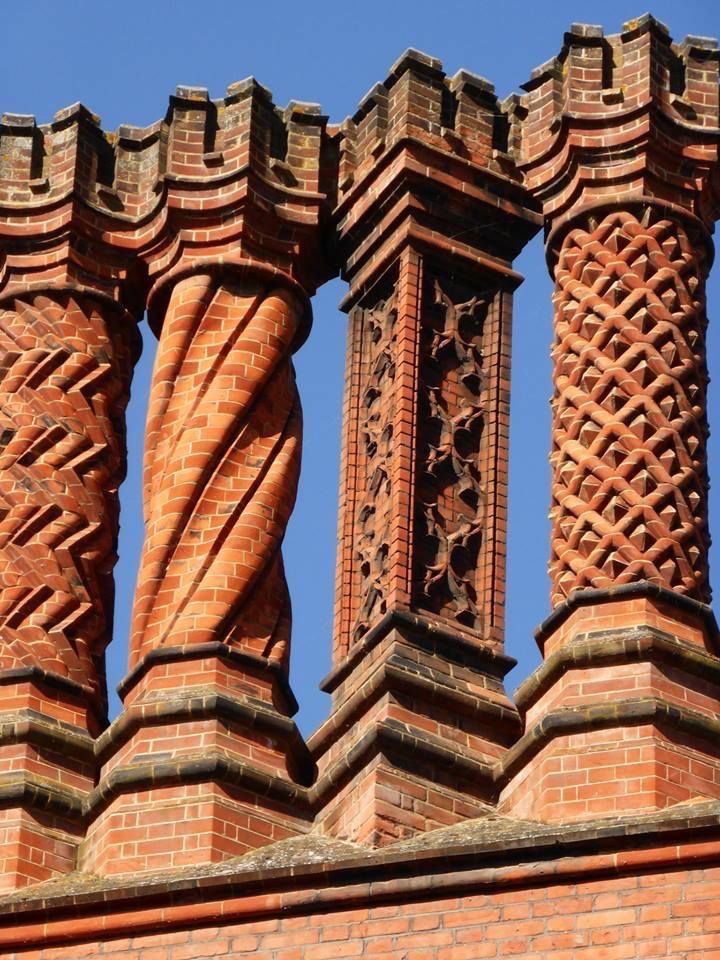

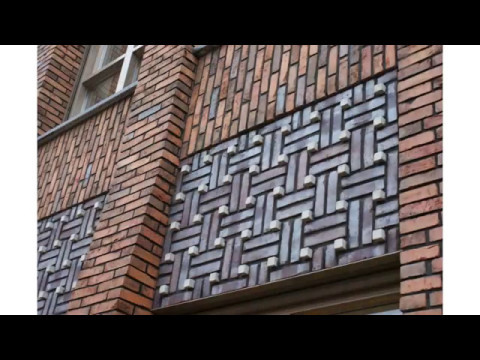

Некоторые узоры служат местным украшением. Как таковые, они не используются во всем проекте, а создают специальные эффекты в определенной части фасада здания. Они предлагают широкий спектр творческих возможностей. Облицовочные кирпичи располагаются друг над другом так, чтобы между ними оставалось пустое пространство. Это приводит к эффекту «прозрачности». Неожиданное, но элегантное решение, позволяющее сделать структуру за кирпичами видимой или позволить проникнуть большему количеству света.

Гидроизоляция вертикальной кирпичной стены — проверка с помощью Chelsea

Влага может повредить окрашенные кирпичи. Но нанесение простого гидроизоляционного слоя перед покраской может избавить от этой головной боли!

В своем последнем посте я поделился тем, как мы снимали облупившуюся краску с кирпичных ступеней вдоль задней части нашего дома. К сожалению, наши проблемы с облупившейся краской не закончились на вершинах ступеней.

Почти все окрашенные кирпичи вокруг ступеней и патио отслоились. И пилинг плохо при этом.

Устранение неполадок с отслаивающейся краской

Теперь, когда дело доходит до отслаивания краски, важно выяснить, ПОЧЕМУ она отслаивается, прежде чем пытаться исправить или перекрасить ее.

В нашем случае, как мне кажется, возникли две разные проблемы. На верхней части ступенек были следы износа, повреждения водой от дождя и т. д. Чего и следовало ожидать, особенно в нашем влажном климате.

По бокам ступеней и подпорной стены вокруг нашего патио, однако, я думаю, что из-под земли исходила влага, из-за чего краска отслаивалась.

Я пришел к такому выводу отчасти потому, что под краской была белая порошкообразная субстанция, а отчасти потому, что кирпичи на самом доме не отслаивались.

Третья проблема может заключаться в том, что кирпичи не были должным образом подготовлены перед покраской, т. е. очищены и загрунтованы. Но я и не подозревал об этом, так как остальная часть этого дома была в таком хорошем состоянии и хорошо сделана.

Нанесение гидроизоляции

Поскольку я хотел обработать эти кирпичи от влаги, мне нужно было нанести гидроизоляционный продукт, специально предназначенный для каменной кладки. К сожалению, большинство гидроизоляционных материалов для каменной кладки требуют нанесения на неокрашенную, незапятнанную и незапечатанную каменную кладку.

Итак, да, вы угадали! Мы сняли краску со всех вертикальных кирпичных поверхностей! Это было сделано в то же время, что и шаги, с использованием тех же материалов, поэтому, пожалуйста, ссылайтесь на этот пост, если вам нужно сделать то же самое у себя дома! И я заранее извиняюсь, если вы это сделаете, потому что мерзко. Это не забавный или красивый домашний проект. Но очень нужная в некоторых ситуациях.

После того, как Брэндон соскоблил, очистил и промыл вертикальные части нашей открытой площадки, я был готов нанести гидроизоляцию. Наносится так же, как краска валиком или кистью. Я использовал снятый с производства продукт от Quikrete, который был у нас в мастерской, чтобы сделать наши кирпичи водонепроницаемыми. Но Drylok* похож на него и является лидером на рынке для решения этой проблемы!

Обязательно нанесите два слоя в соответствии с рекомендациями. Если вы накатываете его, я всегда предпочитаю раскатывать его в одном направлении для первого слоя (скажем, вверх и вниз) и в другом направлении для второго слоя (из стороны в сторону), чтобы убедиться, что вы попали во все уголки. и трещины.

Вот вам полезный совет: когда вы покупаете свой гидроизоляционный материал в магазине, подкрасьте его в цвет, похожий на ваш окончательный цвет краски. В конце концов, вы можете сэкономить слой краски!

Краска в тон

После того, как ваш второй слой гидроизоляции высохнет в течение 24 часов, вы можете покрыть его выбранным цветом краски для наружных работ. (У нас Benjamin Moore Misted Green, смешанный 50/50 с Greyhound).

Красная лента по верху лестницы – лепнина*. Отличный вариант для использования в качестве малярной ленты, когда вы работаете снаружи на каменных поверхностях. Он прилипает к кирпичу лучше, чем обычный малярный скотч, но все же дает четкие линии.

Конечно, после покраски я понял, что есть несколько небольших трещин, которые можно было бы замазать. И я все еще могу взяться за них и подправить краску. Но стены уже выглядят в 1000 раз лучше, чем причудливая облупившаяся розовая краска, которая была у нас раньше! Мне жалко соседей, которые так долго смотрели на него незаконченным, пока мы с Б собирались вместе!

Для справки: мы покрасили дом в апреле/мае 2021 года. И мы только что закончили покраску этого патио в мае 2022 года. 😬 Здесь нет ночных проектов!🙃

Совет, как не перегрузиться

Когда я работаю над проектом, который не могу выполнить за один день, мне нравится сосредотачиваться на том, что я уже сделал! Иногда это означает щуриться или держать руку над незавершенной частью. 😆

Иногда я корректирую перспективу и делаю снимок завершенной области, не видя уродливого. Это было сделано в январе после того, как я покрасил колонны навеса со стороны улицы.

Если бы я не сказал вам, вы бы подумали, что весь навес уже покрашен, верно?!🤫

Теперь, когда все внешние кирпичи покрашены, наш фасад готов примерно на 95%. Конечно, у меня есть давние мечты об отреставрированном внутреннем дворике, который не входит в это число. Но просто привести в порядок существующие открытые площадки почти готово! Единственный пункт, оставшийся в моем списке дел прямо сейчас, — это покраска поручней сзади, чтобы они соответствовали тому, что я сделал на наших передних поручнях.

Хорошо, а теперь я хочу добавить больше ландшафта. В прошлом году мы сделали минимум, и я так люблю растения, что готова добавить еще! Но, может быть, я подожду, пока я не забеременею и весной начнется сезон посадки. Может быть.

Я буду держать вас в курсе, когда это произойдет! Но до тех пор не забудьте подписаться на меня в Instagram, чтобы узнавать о новых проектах! Я люблю делиться там!

Спасибо за регистрацию! ~Chelsea

* Этот пост содержит партнерские ссылки. Я заработаю небольшую комиссию, не увеличивая цену для вас!*

Трещины в кирпиче [типы и вид]

Трещины в кирпичной кладке очень распространены в любом строительстве, где кирпичные стены выполнены в виде заполняющих стен или как несущие стены.

Так как кирпичные стены не армированы и слабы на растяжение и сдвиг, они подвержены растрескиванию.

В основном существует три типа трещин кирпича.

Вертикальные трещины
Горизонтальные трещины
Диагональные трещины

Это основные типы трещин, которые появляются в кирпичных стенах.

Рассмотрим подробно каждый тип трещин кирпича.

Вертикальные трещины в кирпичной стене

В зависимости от внешнего вида эти трещины можно разделить на две категории. Они следующие.

Прямые трещины

Эти типы вертикальных трещин в кирпичных стенах также образуются при растрескивании кирпичей. На следующем рисунке показано образование трещин.

Зубчатые вертикальные трещины в кирпичной стене

Эти типы также относятся к кирпичным трещинам, которые образуются вертикально. Это образование может быть связано с недостатками моторной пасты или прочными кирпичами, обладающими большей емкостью, чем раствор.

Причины появления вертикальных трещин в кирпичной стене

В основном существуют три основные причины, которые приводят к появлению трещин в кирпичной кладке.

Колебания температуры
Подвижки фундамента
Подвижки влаги в кирпичах

Давайте подробно обсудим каждую причину для лучшего понимания.

Колебания температуры вызвали трещины в кирпичных стенах

Термические трещины в стенах чаще всего появляются в каменных стенах посередине окон.

Вначале волосяные трещины проявляются как термические трещины, и в дальнейшем они увеличиваются до размера от 0,3 до 0,5 мм.

Кроме того, эти типы трещин будут появляться снова даже после их устранения, если тепловое движение в стене не будет остановлено.

Обсудим термические трещины в кирпичных стенах.

Образование термических трещин в кирпичной кладке стен

Когда кирпичная стена подвергается воздействию прямых солнечных лучей, она расширяется. Эти виды расширений сдерживаются поперечными стенами, плитами, фундаментами, перемычка , и т.д.
Определенное сжимающее напряжение в стене будет возникать в стене по вышеуказанной причине.
Это сжимающее напряжение будет выше у окон, так как площадь стены относительно меньше.
Кладочные стены укорачиваются из-за ползучести при сжатии.
Сжатая стена расширяется ночью, когда температура стены падает и достигает исходного состояния.
В этом процессе растягивающее напряжение в кирпичной стене развивается, и растягивающее напряжение будет максимальным у окна, как и сжимающее напряжение.
Сжатие и растяжение будут возникать в стене ежедневно, когда она подвергается воздействию прямых солнечных лучей и охлаждается ночью.
Стена треснет в процессе, если растягивающее напряжение больше, чем предел прочности стены.

Вертикальные трещины в кирпиче из-за расширения фундамента

Кратко остановимся на этих типах трещин.

Как правило, эти трещины шире в верхней части здания и уменьшаются по мере износа фундамента. На уровне фундамента эти трещины становятся микротрещинами.
На двух противоположных сторонах здания будет одна трещина.

Чаще всего такие трещины в кирпиче появляются в усадочном глинистом грунте.
В засушливый сезон почва сморщивается и набухает.
Расширение и сжатие грунта вызывают трещины в здании.

Вертикальные трещины из-за движения влаги

В основном этот тип трещин возникает, когда кирпич поглощает влагу и расширяется.
Это расширение приводит к перемещению стены, соединенной с определенной стеной. Это движение вызывает трещины.
Кроме того, кирпичи неправильной формы или нестандартные кирпичи также вызывают эту проблему и приводят к трещинам в кирпичах.

Горизонтальные трещины в кирпичных стенах

В стенах встречаются следующие типы горизонтальных кирпичных трещин.

Горизонтальные трещины под плитой

Эти типы трещин возникают из-за теплового воздействия. Дифференциальные напряжения, вызванные термическим воздействием, растрескивают кирпич.

Эти трещины могут быть связаны с ползучести каменных стен.

Горизонтальные трещины над плитой
Горизонтальные трещины на крышах на каждом уровне

Диагональные трещины с помощью Goals

D подверженное усадочному движению вызывает такие трещины в стенах.
При высыхании этих типов грунтов их объем уменьшается, что приводит к оседанию части конструкции.
Кроме того, высыхание почвы ближе к середине здания минимально, так как эти области не подвергаются воздействию окружающей среды. Поэтому усадка в основном происходит по периметру здания.
Таким образом, трещины в кирпиче такого типа возникают по углам здания.
Диагональные трещины из-за пучения грунта
Трещины такого типа также встречаются в усадочных грунтах.
При высыхании дает значительную усадку. Когда вода добавляется во время слива, она расширяется. Это расширение поднимает здание, что приводит к диагональным трещинам в здании.
Диагональные трещины на окнах
Эти трещины образуются из-за неравномерного распределения напряжений в стенах. Неравномерное напряжение возникает из-за уменьшения площади стены у окна. Эта область несет меньшую нагрузку.
Диагональные трещины в каменных стенах чаще встречаются на несущих стенах, эти трещины не такие широкие и кажутся волосяными.
Диагональные трещины вследствие теплового расширения
Тепловое движение стены приводит к растрескиванию кирпичных стен.
Когда внутренние напряжения растяжения в стене превышают прочность стены на растяжение, стена трескается.
Эти типы трещин могут появляться в разных местах, как указано ниже.
Щели между окном и плитой.
Окна и фундаментная или фундаментная плита
Артикул причины разрушения балки также может быть направлен для получения дополнительной информации, связанной с отказами луча.
Кирпич Чикаго — узнайте о кирпиче
Введение в кирпичную кладку
В терминологии кирпичной кладки и кирпичной кладки важны две вещи:
ориентация каждого отдельного кирпича и способ укладки кирпичей (связка ) . Каждая ориентация и каждая связь имеют разные названия.
Носилки
Длинная сторона кирпича (тип гамбургера).
Заголовок
Короткая сторона кирпича (стиль хот-дог).
Уключина
Короткая сторона жатки стала высокой.
Шайнер
Широкая плоская поверхность кирпича, уложенного набок
Солдат
Сторона носилок стала высокой.
Матрос
Широкая плоская грань кирпича, уложенного вертикально.
Чтобы кирпичная стена была более структурно прочной, вам нужны две вещи:
Во-первых, кирпичи должны располагаться вертикально
со смещением друг от друга. Во-вторых, чтобы придать кирпичной стене толщину , вам нужно уложить кирпичи, которые удлиняются вглубь стены.
Способ укладки кирпичей для достижения этих двух целей называется связью.
Каждый тип перевязки имеет свое название:
Фламандская перевязка
Перевязка фламандской перевязки ложков (длинная сторона кирпича) с головками (короткая сторона)
Н Линкольн Авеню
English Cross Bond
То же, что English Bond, но ряды носилок смещены относительно друг друга (а не уложены друг на друга). Это создает поразительный крестообразный узор на кирпиче и ромбовидный узор на растворе.
Чикаго Авеню
Stretcher Bond
Stretcher Bond состоит только из носилок.

Гранд-авеню, Сент-Пол, Миннесота.
Header Bond
Header Bond содержит ряды только заголовков . Выступающая сторона кирпича обращена вперед, а остальная часть кирпича выступает назад.
Вт Гранвиль Авеню
Monk Bond
Подобно фламандской облигации, Monk Bond чередуется два носилки на каждую жатку в каждом ряду (жатка-носилки-носилки-жатка).
Костел Святого Григория Великого. W Грегори пр.
English Bond
English Bond чередует один ряд из только подрамников на каждый ряд из только заголовков .
Староместская школа народной музыки. Н Линкольн Авеню
Шотландская бумага
Шотландская бумага чередуется пять рядов только подрамники на каждые один ряд только заголовки.
Н. Рейвенсвуд Авеню
American Bond
American Bond чередуется от трех до шести или более рядов только носилок на каждые одна строка заголовков. Эта облигация также называется Обыкновенной облигацией .
W Thorndale and N Central Park Ave.
Raking Stretcher Bond
Стена из одних носилок, где каждый ряд слегка смещен в одну или другую сторону (а не по центру, как обычная носилочная связка).
Н Сойер Авеню
Сассекс Бонд
Сассексская облигация чередуется три носилки на каждую жатку в каждом ряду (жатка-носилки-носилки-носилки-жатка). Его часто можно найти на длинных участках стены.
Кладбище Грейсленд. W Ирвинг Парк Роуд.
Крысоловочная связка
Крысоловочная связка выполняется по той же схеме, что и фламандская связка, но чередует уключин (короткий верхний конец кирпича становится высоким) и фингалы (широкая плоская поверхность кирпича).
В стене-крысиной ловушке обе стороны стены выглядят одинаково. Между блестками каждой стороны находится полость. Название связи относится к этой полости.
бульвар Н-Ридж.
Размер
Кирпич должен быть достаточно широким (но не слишком широким), чтобы его было удобно держать в одной руке. Другая рука держит кельму (для укладки раствора).
Затем из ширины получается длина. Длина кирпича чуть больше двух его ширин. Почему? Потому что таким образом две ширины плюс немного раствора (называемого Perpend) равняются одной длине . Два заголовка плюс perpend равняются носилкам!
Давайте посчитаем. Стандартный кирпич США имеет размеры 194×92×57 мм. Два 92-мм коллектора = 184 мм + 10 мм миномета (перпендикуляр) = один 194-мм подрамник.
Подгузник
Когда кирпичи укладываются в виде ромба, это называется пеленкой. Это довольно весело, да?
Когда ромбовидный узор создается заголовком, как на этой стене, это вариант фламандской связки , называемой фламандской ромбовидной связки.
Вт Элмдейл Авеню
Контрфорс
Если колонна поддерживает здание вертикально, контрфорс поддерживает его горизонтально .
Контрфорсы выступают из стены концентрированными полосами боковой опоры . Это позволяет использовать окна и более тонкие стены в больших каменных зданиях.
Средняя школа Теодора Рузвельта. У Уилсон пр.
Рустовка
Рустовка – это технология каменной кладки, при которой лицевая сторона каждого каменного блока делается намеренно грубой . Это делается для того, чтобы придать визуальный акцент каждому отдельному каменному блоку. Только лицевая сторона шероховатая, остальные пять сторон блока гладкие.
W Winnemac Ave.
Школа архитектуры «Кирпич и прерия»
В архитектурном стиле прерий подчеркнуты горизонтальные линии.
В этом примере стиля прерий из средней школы Schurz каменщики создали горизонтальный акцент, сделав перпенды (строительный раствор между кирпичами) темными и заподлицо с кирпичом, в то время как грядки (строительный раствор сверху и снизу) были более светлыми и слегка утопленными.
Благодаря этим трюкам с раствором каждый ряд кирпичей выглядит как одна длинная непрерывная горизонтальная линия.
9.641 Вертикальная кирпичная кладка Стоковые фото, картинки и изображения
Вертикальный сад на фоне текстуры белой кирпичной стены
Фоновое изображение вертикальной части стены из красного кирпича
Черная кирпичная стена с солнечным светом
Вертикальное фото нового современного интерьера комнаты в светлой квартире с скопируйте пространство на стене из белого кирпича
Стена здания из красного кирпича. интерьер современного лофта. фон для дизайна
Желтая кирпичная стена фон с землей
Гладкая кирпичная кладка. стена из светло-фиолетового кирпича. фон для сайтов и макетов.
Текстура старой поврежденной кирпичной стены с большой трещиной в качестве вертикального фона
Абстрактная бесшовная текстура для дизайнеров с каменным покрытием. между блоками зеленая трава. поверхность горных пород содержит коррозию и трещины.
Глядя сквозь архитектурные арки виадука долины Уз в Сассексе
Текстура бетонной стены с тонкими вариациями цвета желтовато-коричневого, серого и коричневого оттенков, вертикальный вид
Горизонтальная часть кирпичной стены, окрашенной в черный цвет
Уютное украшение на Хэллоуин с камином и праздничные атрибуты. фотозона на хэллоуин. фон
Кирпичная стена белая крупным планом
Кирпичная стена для фона, черно-белый тон
Текстура и фон стены из старых длинных кирпичей в виде кирпичной кладки с ровными симметричными цементными швами. вертикальное изображение, пространство для копирования.
Кирпичная стена городского дома сделана из вертикальной бетонной плитки оранжевого цвета, некоторые из которых окрашены в желтый цвет. Текстура стены плитки городского здания с краской в качестве места для копирования текста или фона
Текстура кирпичной стены. бесшовные модели из красного кирпича.
Кирпичная стена. архитектурная деталь современного здания.
3D визуализация. бесшовные вертикальные простые серые кирпичные блоки стены фона.
Абстрактный синий фон – кирпичная стена. 2020 новый цвет. баннер
Выветрившийся фон текстуры кирпичной стены в солнечном свете. вертикальное изображение. высокое разрешение.
Вертикальная часть окрашенной в черный цвет кирпичной стены
Фон серой кирпичной стены.
Желтая кирпичная стена фон с землей
Белый светло-серый состаренный выветрившийся мелкий кирпич текстура стены, шероховатый поврежденный кирпич из силиката кальция узор деталь фон макро крупным планом, крупный детализированный текстурированный вертикальный гранж разрушенная кирпичная кладка
Белый светло-серый состаренный мелкий кирпич текстура стены, шероховатый поврежденный кирпич из силиката кальция узор деталь фон макро крупным планом, большой детальный текстурированный вертикальный гранж разрушенная кирпичная кладка
Фон кирпичной стены с облупившейся штукатуркой. копирование пространства
Государственный флаг Коста-Рики на фоне каменной стены концепция национальной гордости и символ страны. флаг баннер на фоне текстуры камня.
Серая оштукатуренная старая кирпичная стена с облупившейся штукатуркой. гранж красно-белая кирпичная стена с поврежденным фоном поверхности
Ночное, высококонтрастное изображение черных металлических ворот в стене из мраморных блоков.
Полная вертикальная текстура старой кирпичной стены
Кирпично-красная стена, оплетенная плющом. копия пространства
Старый фон текстуры кирпичной стены. красная кирпичная стена крупным планом.
Кладка стен из старых каменных блоков из известняка. фоновая текстура древней кирпичной стены. полный кадр. вертикальное фото. избирательный фокус.
Строительный фон из пеноблоков. вертикальный вид
Желтая кирпичная стена, часть окрашена в розовый цвет, фон с землей
Абстрактная текстура пустой крупный план красная кирпичная стена вертикальный фон
Крупный план структурного блока из красной терракоты; деталь поверхности кирпича
Бесшовный рисунок стены из красного кирпича. текстура оранжевого кирпича.
Белая светло-серая старая выветрившаяся текстура тонкой кирпичной стены, шероховатый поврежденный кирпич из силиката кальция, деталь фона макро крупным планом, крупная детальная текстурированная вертикальная гранж разрушенная кирпичная кладка
Текстура кирпичной стены, окрашенной в желтый цвет, с большой трещиной в качестве фона
Государственный флаг Лаоса на фоне каменной стены. понятие национальной гордости и символа страны. флаг баннер на фоне текстуры камня.
Полная вертикальная текстура старой кирпичной стены
Ржавый забор из проволочной сетки, темно-бело-серый тонкий кирпичный фон текстуры стены, вертикальный изолированный старый выветрившийся ржавый металл, метафора концепции безопасности периметра, шероховатый поврежденный силикат кальция, известковый кирпич, винтажный узор, макрос крупным планом, большой детальный гранж разрушенный треснувший окрашенный текстурированный кирпичная кладка вырезать, пустое пустое пространство для копирования
Фон. текстура старой кирпичной стены старого здания 19 века с узким окном во львове, украина. вертикальное изображение.
Вертикальный фон: белые кирпичи из декоративной штукатурки на стене
Кирпичная стена дома, красивый фон и фактура. 2019
Красная кирпичная стена текстура гранж-фон с виньетированными углами, может использоваться для дизайна интерьера. вертикальная рамка
Фотография поверхности грязной гранжевой кирпичной стены
Стена из желтого кирпича, часть окрашена в коричневый цвет, фон с зарешеченным окном
Стена из белого кирпича и тротуар. Архитектурный фон
Стена дома из силикатного красного кирпича, мастер кладет кирпич на арку двери.2020
Красно-черная кирпичная стена с черными швами, вертикальный кирпичный фон, пространство для копирования, экстерьер здания, текстура стены
Стеклянные кирпичи вставляют украшение панели внутри вертикальной съемки стены дома.
Фонарный столб на красной стене здания, днем, на фоне голубого неба.
Оранжевая кирпичная стена. бесшовный узор. текстурированный абстрактный фон
Поверхность стены заброшенного здания из коричневого кирпича
Полная вертикальная текстура старой кирпичной стены
Текстура грубой стены из цементных камней со свежим раствором
Фон стены из коричневого кирпича с грунтом
Фон кирпичной стены. вертикальное фото кирпичной стены
Старая белая кирпичная стена. бесшовная мозаичная текстура.
Белая кирпичная стена крупным планом, фон или текстура
Старые шамотные кирпичи сложены у бревенчатой стены. вертикальное изображение.
Государственный флаг республики конго на фоне каменной стены концепция национальной гордости и символ страны. флаг баннер на фоне текстуры камня.
Угол цементной стены со старой деревянной доской и двумя ржавыми гвоздями. вид сбоку гранж деревянной доски на кирпичной стене и гвоздях. элементы конструкции абстрактный фон.
Кирпичная кладка и стык двух стен
Горизонтальная часть окрашенной в черный цвет кирпичной стены
Фонарный столб на красной стене здания, днем, на фоне голубого неба.
Кирпичная фасадная стена из камня, бежевая текстура вертикального фона здания.
Фон из коричневой кирпичной стены с землей
Старая труба кирпичного завода в золотом солнечном свете вечером
Коричневая кирпичная стена на фоне земли
Серая кирпичная вертикальная текстура стены старый каменный фон серая кладка.
Кирпичная старая вертикальная текстура стены желтого грязного ретро-цвета фона.
Пустой коллаж из серой и белой кирпичной стены – текстурированный фон
Фон из красной кирпичной стены с перекрещенным окном
Фон из белого окрашенного кирпича, текстура плитки крупным планом
Государственный флаг эфиопии на фоне каменной стены понятие национальной гордости и символ страны. флаг баннер на фоне текстуры камня.
Фрагмент кирпичной стены со старой потрескавшейся краской. неровная фактурная фиолетовая поверхность, очень пери цвет. тонированный абстрактный фон, расфокусированный. элемент дизайна. вертикальная ориентация.
Каменщик с помощью спиртового уровня проверяет кирпичную стену нового дома. каменщик держит спиртовой уровень на угловой конструкции кирпичной стены дома на открытом воздухе. приемы кладки кирпича.
Вертикальная оранжевая рваная кирпичная стена. старые фоны стены из красного кирпича. крупным планом.
Красная кирпичная стена текстура гранж-фон с виньетированными углами, может использоваться для дизайна интерьера. вертикальная рамка
Текстурированный белый фон по вертикали. декоративное бетонное покрытие, имитирующее кирпичную стену. фактурная штукатурка стен, внешний фасад.
Тропические листья нарисованы на кирпичной стене. красивый цветочный фон. рисунок на белой кирпичной стене. вертикальная обрезка.
Арх. проход во внутренний двор. текстура. свет
Фон кирпичной стены сбоку.
Грубая стена из красно-коричневого кирпича крупным планом. вертикальная кладка
Фон старой текстуры стены из красного кирпича, обои с абстрактной архитектурой
Фото грязной гранжевой поверхности кирпичной стены
Пустая стена из красного кирпича – текстурированный фон
Стена дома из силикатного красного кирпича, мастер кладет кирпич на арке двери. 2020
Белая кирпичная стена и тротуар. архитектура фон
Государственный флаг Демократической Республики Конго на фоне каменной стены понятие национальной гордости и символ страны. флаг баннер на фоне текстуры камня.
Светло-коричневая декоративная кирпичная стена является частью интерьера дома внутри
Вертикальная стена из коричневого кирпича текстура старая каменная фоновая кладка.
Красно-зеленая кирпичная стена здания. вертикальное фото
Старая кирпичная стена серого цвета для абстрактного фона
Желтая кирпичная стена, часть окрашена в коричневый цвет, фон с землей
Топ 10 нужно знать термины кирпичной кладки и многое другое.
Существует множество специальных терминов, относящихся ко всем аспектам строительства из кирпичной кладки. Для DIY, когда вы только начинаете строить кирпичный почтовый ящик, все термины могут быть подавляющими, и вам может быть трудно следовать объяснениям, если вы не понимаете, что они означают.
Здесь вы найдете определения 10 лучших, которые необходимо знать, терминов кирпичной кладки , которые помогут вам понять, о чем говорят каменщики. Вы также найдете подробные изображения, чтобы лучше понять термины кладки. Кроме того, найдите статью о том, как построить кирпичный почтовый ящик, в которой подробно объясняются все шаги по его созданию с использованием всех этих терминов кладки. Вы сможете полностью следить за статьей, как только поймете все эти термины.
Кирпичная кладка Термины: Базовый топ 10
ШВ
Стык двух или более кладочных элементов, оставляющий пространство между кирпичами или бетонными кладочными элементами, заполненное раствором или раствором. Если шов параллелен слою кирпичной кладки в ряду, он называется постельным швом. Если сустав перпендикулярен, то суставы кровати называются вертикальными суставами, боковыми суставами, головными суставами или просто суставами. Ниже вы можете найти различные типы растворных швов.

ПОДУШКА
Подложка представляет собой горизонтальный слой раствора, на который укладывают блоки из кирпича или камня.
FROG
Перфорация или отверстие на более длинной стороне кирпича, сделанное с целью образования углубления для раствора. Это полое углубление также снижает вес и упрощает обращение. Глубина лягушки обычно составляет от 10 до 20 мм. Кирпичи с крестовиной должны лежать крестовиной вверх и заполняться раствором. Причина в том, чтобы получить более высокую прочность, устойчивость и звукоизоляцию.

Более короткая сторона или торец куска кирпича, который открыт.
СТОРОНА ПОДЛАКА
Более длинная узкая сторона или лицевая сторона куска кирпича, который открыт.

КУРС
Непрерывный горизонтальный слой однотипных кирпичей или камней, скрепленных раствором в кладочной конструкции, высотой в одну единицу. Ниже приведены различные типы курсов.

РЯД НА НОСКАХ
Ряд кирпичей или камней, лежащих длинной стороной параллельно лицевой стороне изделия. Ход кирпичной кладки, при котором все кирпичи укладываются как ложковые, известен как ложковый ряд. В приведенном ниже примере это ряд кирпичей длиной в четыре носилки.

Ряд кирпичной кладки, в котором все кирпичи уложены в виде перемычки, называется перемычкой. Для углов используются биты на три четверти. Для верхнего ряда требуется в два раза больше кирпичей, чем для носилок, что делает его строительство более трудоемким и дорогим.

КУРС СОЛДАТА
Кирпичи, уложенные узкой стороной наружу, называются солдатиками. Кирпичи, уложенные вертикально с представленными длинными узкими сторонами (Солдатики) в ряд, называются солдатским рядом. Обычно используется для придания визуального интереса каменной кладке.

Ищем пошаговые инструкции
Создание кирпичного почтового ящика, как лучший профессионал

Условия кирпичной кладки: расширенные условия
Здесь вы найдете остальные условия кладки, с которыми вы можете столкнуться, если начнете проект кладки.
АНКЕРЫ
Кладочные анкеры представляют собой металл или полосу, обычно изготовленную из латуни, нержавеющей стали или оцинкованной стали. Анкеры используются для крепления стены (кирпича, блока или камня) к другой конструкции.
АРРИС
Острые углы кирпича.
КИРПИЧНАЯ КЛАДКА
Кирпичная кладка, состоящая из прямоугольных элементов переменного размера с распиленными, обработанными или квадратными поверхностями основания, правильно скрепленными и уложенными на раствор. Эти блоки кладки точно вырезаны на всех поверхностях, которые находятся рядом с другими блоками кладки, и обычно имеют очень тонкие швы.
ЗАДНЯЯ СТОРОНА
Внутренняя поверхность кирпичной стены, не являющаяся открытой, называется тыльной стороной. Материал, образующий заднюю часть, называется подложкой.
BAT
Часть кирпича, разрезаемая по ширине.
Бита на три четверти
Когда длина биты равна трем четвертям длины исходного кирпича.
Летучая мышь со скошенной кромкой
Когда летучая мышь имеет скошенную ширину.
Полубат
Когда длина биты равна половине длины исходного кирпича.

СКАС
Наклон одной поверхности, соприкасающейся с другой поверхностью того же тела под углом, отличным от 90 градусов.
СВЯЗЬ
Метод укладки кирпичей по образцу таким образом, чтобы отдельные блоки были связаны друг с другом. Склеивание имеет решающее значение для устранения последовательных вертикальных швов как в теле, так и на лицевой стороне стены, так как это создаст слабую структуру кирпича. Это также упоминается как сцепление между раствором и кирпичными или каменными элементами, а также при креплении нескольких типов каменных стен путем перекрытия блоков кладки.
Укладка на растяжение
Ряд кирпичей, уложенных как носилки. Его также называют бегущей облигацией. Если используется в качестве структурной связи, он нуждается в соответствующем армировании.
Связка заголовков
Ряд кирпичей, уложенных в качестве заголовков на лицевых сторонах. Летучая мышь на три четверти используется на всех остальных курсах в качестве квойнов и для правильного перекрытия.
Фламандская перевязка
Альтернативный ряд кирпичей, состоящий из одной верхней части и одной подложки. Он также может иметь несколько растяжек подряд. Много раз подрамник и заголовки будут разного цвета для создания узоров.
English Bond
Чередование рядов носилок и жаток. Считается самым прочным соединением в кирпичной кладке. Второй и предпоследний – это ферзь ближе для всех ходов заголовка. Альтернативные цветовые оттенки используются для эстетики.
Stack Bond
Модель, когда все ряды идеально выровнены. Этот тип связки используется в декоративных целях, так как представляет собой слабую каменную конструкцию без прочности.

БЫЧИЙ НОС
Бычий нос — это тип кирпича, один или несколько углов которого закруглены. Обычно они используются для создания мягких и привлекательных изогнутых краев ступеней, выступов или облицовки стен. Есть много типов кирпичей с бычьим носом.
Одинарный булыжник
Один угол кирпича закруглен.
Двойной закругленный носик
Два угла кирпича закруглены.
Коровий нос
Алос назвал двойной бычий нос; у него оба угла кирпича закруглены на одном из концов.
Верхний боковой угол кирпича закруглен.
Носилки с одним закругленным носом
Верхний угол кирпича со стороны носилок закруглен.
Двойной подрамник
Оба верхних угла кирпича со стороны подрамника закруглены.

СМАЧИВАНИЕ
Акт нанесения раствора на одну сторону каменной кладки мастерком перед укладкой. Вы захотите нанести как можно больше раствора на торец кирпича.
КИРПИЧНАЯ КЛАДКА
Строительство блоков кирпичной кладки, скрепленных раствором для формирования стен.
ВИДЫ КИРПИЧА
Существует четыре основных типа кладочного кирпича. Вот их определения.
Полнотелый кирпич
Массивная кладка без полостей, отверстий и углублений. Полнотелый кирпич имеет максимальную площадь пустот 25 процентов.
Квадратный кирпич
Блок кладки с полостью на одной из сторон основания, при этом не более 20 процентов его объема является полым.
Пустотелый кирпич
Кирпичная кладка, имеющая отверстия или стержни в поперечном сечении, но не более 20% объема пустоты. Эти сердечники уменьшают вес кирпича и позволяют быстрее обжигать кирпич.
Пустотелый кирпич
Кирпичная кладка, более 25% объема которой является пустотелой. Они могут иметь до 60 процентов своего объема пустыми.

КИРПИЧНАЯ КЛАДКА
Стены и другие конструкции из кирпича.
КРЮЧОК
Часть кирпича, разрезанная вдоль таким образом, что одна его длинная сторона остается неразрезанной. Обычно используется для завершения кирпичного ряда или создания красивых углов.
Полнотелый кирпич
Типичный кирпич без полостей и пустот.
Королевский доводчик (половина)
Кусок кирпича, полученный путем продольного разрезания кирпича на две части.
Доводчик ферзя (четверть)
Когда доводчик ферзя разрезается пополам, это называется четвертью ферзя.
Угловой доводчик
Это кирпичи, у которых один конец срезан под углом от 45 до 60 градусов.
Король-доводчик
Кирпич, полученный путем разрезания от центра одной перемычки до центра подрамника с другой стороны. Они используются для отделки углов.
Доводчик со скошенной кромкой
Аналогичен доводчику, но с тем отличием, что кирпич скошен по всей длине.

БЕТОННАЯ КЛАДКА
Также известная как «CMU», «Шлакоблок», «Бетонный блок», «Бетонный кирпич» или просто «Блок». Бетонная кладка, изготовленная из портландцемента, воды и любых подходящих заполнителей.
РАСШИРИТЕЛЬНЫЙ ШВ
Вертикальные или горизонтальные швы, которые используются для разделения кирпичной кладки на сегменты для предотвращения образования трещин
ЛИЦО
Поверхность стены кирпича или камня, обнажающегося в готовой работе.
РАСТВОР
Очень жидкий раствор, используемый для заполнения щелей. Он используется в строительстве для герметизации пустых участков и заполнения швов, например, между плитками. Это смесь воды, цемента, песка, и обычно добавляется цветовой оттенок, соответствующий каменной кладке.
HEARTING
Внутренняя часть каменной стены между облицовкой и основанием.
ТИПЫ ШВОВ
Существует восемь типов растворных швов.
Вогнутый
Самый популярный тип соединения. Он формируется в растворе с помощью вогнутого фуганка. Обладает высоким уровнем водонепроницаемости благодаря утопленному профилю и уплотненному раствору. Это также подчеркивает качество и внешний вид кирпичей.
Vee
Этот тип шва, также называемый «V», формируется с помощью V-образного фуганка или шпателя. Шов скрывает небольшие неровности и является водонепроницаемым, поскольку раствор уплотнен, а его форма отводит воду от шва.
Заподлицо
Этот шов используется, когда стена подлежит оштукатуриванию или когда вы планируете красить стену. Поскольку раствор не сжимается, он менее водостойкий, чем некоторые другие типы швов.
С граблями
Для этого типа шва раствор выгребается на одинаковую глубину с помощью колесного фуганка или граблей. Обычно его оставляют несжатым, но если он уплотнен, он будет иметь лучшую водостойкость. Он по-прежнему будет собирать воду и будет менее эффективным, чем другие соединения.
Экструдированный
Этот шов образуется излишками раствора при сжатии кирпича и не требует специального инструмента. Это не рекомендуется для наружных стен, так как экструдированный материал со временем ослабевает и разрушается.
Украшенный бусинами
Сделанный с помощью расшивного шва, он придает винтажный формальный вид. Эти выпуклые швы создают интересные тени, но они не рекомендуются для наружного использования из-за их открытых выступов, а эрозия со временем делает шов ослабленным и неопрятным.
Ударопрочный
Раствор углубляется сверху вниз в шов, при этом нижний конец не заходит в стену более чем на 3/8 дюйма. Это очень плохой изолятор от воды, так как он позволяет воде собираться на его нижнем крае и поэтому не рекомендуется для наружных стен зданий.
Выветрившийся
Раствор вдавливается все больше с помощью остроконечной кельмы снизу вверх от шва, при этом верхний конец не должен углубляться в стену более чем на 3/8 дюйма. Этот тип шва отличается высокой декоративностью и может использоваться на наружных стенах, но не обладает такой водостойкостью, как вогнутые и V-образные швы.

ФЛАГ ПОЧТОВОГО ЯЩИКА
Это обязательный флаг сигнала оператора связи, используемый для указания, когда он поднят, что имеется исходящая почта, которую оператор должен забрать из почтового ящика. Предпочтительный цвет флага почтового ящика USPS – оранжевый. Подробную информацию о правилах флага почтового ящика USPS см. в разделе « 3.7 Сигнальный флаг оператора связи ».
МАСОН
Тот, кто строит или работает с камнем или кирпичом.
КЛАДНАЯ
Определение каменной кладки Строительство строительных материалов, скрепленных раствором. То, что построено каменщиком; все, что изготовлено из материалов, используемых каменщиками, таких как камень, кирпич, черепица и т. д.
КЛАДНАЯ ОБЛИЦОВКА
Отдельный строительный материал, обычно кирпич, используемый для наружных стен зданий из-за того, что он выглядит как сплошная кладка без веса и стоимости и обеспечения ненесущей стены. Кирпичная облицовка крепится к конструкции здания, но является самонесущей и не создает дополнительной нагрузки на здание. Шпон каменной кладки в основном используется из-за его внешнего вида, и иногда его называют «навесными стенами».
MITER
Шов, образованный соединением двух каменных плит, скошенных под углом, который обычно составляет 45 градусов, образуя угол.

РАСТВОР
Материал, используемый в каменной кладке для заполнения зазоров между кирпичами и блоками, используемыми в строительстве. Он обеспечивает полную опору, а также уплотнения и связи между элементами кладки. Раствор представляет собой смесь песка и вяжущего, такого как цемент или известь. Затем наносится вода для образования пасты, которая затем затвердевает.
ОЧИСТКА
Процесс нанесения тонкого слоя раствора для отделки поверхности каменной стены. Также само покрытие цементным раствором.
ПЛИНТУС
Это выступающий ряд камней у основания стены.

QUOIN
Кирпичные блоки, используемые для акцентирования угла каменной конструкции путем добавления кирпичей или каменных блоков, которые отличаются от каменной стены по размеру, цвету или текстуре. Или, проще говоря, кирпичные блоки, используемые для акцентирования углов стен в каменной конструкции.

СТЕЛЛАЖ
Когда последовательные ряды отступают от лицевой стороны стены. Обычно вы последовательно отступаете концы рядов снизу вверх в незавершенной стене, чтобы облегчить возобновление работы или соединение с пересекающейся стеной.
АРМАТУРА
Горизонтальные или вертикальные арматурные стержни, которые используются для усиления любой каменной конструкции.
СТРУНА
Горизонтальный непрерывный выступающий ряд из кирпича или камня, придающий эстетический вид строению. Его также называют групповым курсом.

СВЯЗКА
Кладочная стяжка представляет собой проволоку или устройство из листового металла, используемое для соединения двух или более каменных односекционных кирпичных стен. Они также используются для соединения каменной кладки со структурной системой поддержки.
ЗУБЬЯ
Временная стена заканчивается там, где выступают дополнительные носилки. Выступающие блоки кладки называются зубьями.

СПОСОБЫ УКЛАДКИ КИРПИЧА
Существует шесть способов кладки кирпича, и они называются по-разному.
Носилки
Так обычно кладут кирпич, при этом ложковая сторона является самой видимой стороной.
Лицевая сторона — самая видимая сторона кирпича.
Носилки Rowlock
Когда тонкие стороны носилок находятся снизу и сверху, а головка обращена по бокам.
Уключина
Голова видна, а длинные узкие стороны снизу и сверху.
Солдат
Сторона носилок видна, а головы внизу и вверху. Обычно используется для украшения.
Матрос
Головки сверху и снизу, а лицевые стороны носилок сбоку. В основном используется для украшения.
ЩЕТКА
Небольшой ручной инструмент с плоским заостренным лезвием, используемый для нанесения и распределения раствора или штукатурки
СЛИВНОЕ ОТВЕРСТИЕ
Отверстия, которые размещаются в растворных швах облицовочного материала на уровне гидроизоляции для отвода влаги.
