Система вентиляции в многоквартирном доме: решения для многоэтажных зданий

Что произойдет с многоквартирным домом без вентиляции? Жильцов будет мучить постоянное ощущение духоты, квартиру заполонят запахи из кухни и санузла, на стенах появится сырость и плесень. Исправная и эффективная вентсистема избавляет от подобных страданий. Но как устроена вентиляция на практике?

Содержание:

Устройство вентиляции в многоэтажных домах
Виды вентиляции в жилых домах
Схемы вентиляции в квартирах многоэтажного дома
Кто должен чистить вентиляцию в многоквартирном доме

Устройство вентиляции в многоэтажных домах

В каждом многоквартирном доме (МКД) есть вентиляционная шахта. Ее можно сравнить с венозной системой человека — именно по шахте воздушные массы движутся из разных точек (комнат) в одну — на чердак или на улицу.

Шахты занимают много места, поэтому в малоэтажных домах вместо них часто устанавливают компактные воздуховоды.

Вентиляционная шахта в панельном доме состоит из бетонных блоков, которые накладываются друг на друга. Швы между ними заделываются цементным раствором. В новостройках воздушные магистрали делают из металлических или пластиковых коробов. На крыше шахта заканчивается специальным зонтом — он защищает трубы от попадания осадков, листьев и мусора.

Виды воздуховодов:

Встроенные. Бывают прямоугольного или квадратного сечения. Закладываются при строительстве в несущих стенах высотного здания. Их делают из кирпича или бетонных блоков.
Накладные/подвесные. Устанавливаются уже после окончания стройки и отделки помещений. Чаще всего производятся из листовой оцинкованной стали. Главный недостаток — подверженность коррозии, поэтому важно защитить их от повышенной влажности. Такие воздуховоды нужно шумоизолировать — иначе движение воздуха внутри металлической шахты может сопровождаться гулом.
Наружные. Монтируются на внешней стороне здания.
Их изготавливают из всех вышеупомянутых материалов.

В каждом многоэтажном жилом здании вентиляционные системы разные. Создание вентиляции проходит через следующие этапы:

Специалисты производят расчет вентиляции в жилом доме исходя из площади квартир и отдельных комнат.
Составляется схема вентиляции. В ней указывают способ распределения воздушных потоков, площадь сечения каналов, уровень шума оборудования, тип вентиляции и другие ее особенности.
По схеме разрабатывается чертеж с детальным описанием, который согласуют технические службы. После согласования подготавливают необходимую документацию.
Начинается монтаж вентшахт во внутренних стенах здания. После окончания работ систему проверяют на соответствие всем требованиям.

Требования к вентиляции жилого дома:

герметичность;
высокая производительность;
пожаробезопасность;

соответствие санитарным нормам. Для России санитарно-гигиенические нормативы для вентиляции указаны в СНиП 41-01-2003.

Виды вентиляции в жилых домах

Наиболее распространена естественная вентиляция. Она работает так:

Свежий воздух поступает через приоткрытые форточки, окна или проветриватели.
Отработанный воздух вытесняется свежим и выводится из комнат в вентиляционную шахту.
Благодаря разнице температур и давлений воздух из вентшахты попадает на чердак или крышу, а оттуда — на улицу.

Вентиляция с естественным побуждением устанавливается в панельных и кирпичных домах, а также в некоторых новостройках. Для ее работы не нужно ничего, кроме самих шахт — поэтому для застройщиков она простая и дешевая. Но для жильцов плюсов в ней мало: в жару воздухообмен практически прекращается, а зимой все тепло быстро «вылетает» в вентиляцию.

Чтобы увеличить тягу в летний период, на верхушку вентканала устанавливают дефлектор. Этот прибор улавливает ветер и рассекает его на несколько воздушных потоков с разными скоростями. За счет этого перепад давления в трубе увеличивается, и отработанный воздух быстрее выходит на улицу.

Естественная вентиляция многоквартирного дома подразумевает, что вытяжная система не работает без притока. Поэтому важно либо всегда оставлять окна открытыми, либо установить проветриватель — прибор, который позволяет проветривать помещение с закрытыми окнами. Самые простые проветриватели — бытовые клапаны на окнах: они встраиваются в стеклопакет, и свежий воздух поступает через специальное отверстие. Более эффективная система вентиляции в квартире многоэтажного дома — бризер: он не только подает воздух в комнату, но и очищает его от аллергенов, вредных газов и мелкой пыли. Прибор может подогревать воздух до комфортной температуры.

Если у приточки нет функции нагрева, то желательно устанавливать ее как можно ближе к потолку помещения. Так приточный воздух будет смешиваться с теплым воздухом комнаты.

Вытяжные вентиляционные отверстия обычно находятся в кухне и санузле: именно в этих помещениях накапливается больше всего нежелательных запахов. Не допускается объединение вытяжки на кухне и в туалете в один вентиляционный канал — иначе запахи будут переходить из одного помещения в другое. Чтобы улучшить воздухообмен, в ванной устанавливают вытяжные вентиляторы.

Вентиляция подвала многоквартирного дома, как правило, организована с помощью продухов в стенах. Их проделывают чуть выше поверхности земли. Чем больше площадь подвала, тем больше продухов.

точка забора свежего воздуха;
блок, в котором могут быть нагреватель, рекуператор, фильтры, вентиляторы;

воздуховоды;
диффузор, через который подается свежий воздух;
вентиляционная решетка для забора отработанного воздуха;
труба, через которую выходит отработанный воздух.

Принудительная вентиляция не зависит от погодных условий. В ней воздух нагнетается и выводится с помощью электрических вентиляторов. Чем мощнее вентиляторы, тем больше воздуха они успевают обработать. Такая система стоит дороже и устанавливается, как правило, в элитных домах.

Часто в вентиляцию с механической подачей воздуха встраивают фильтры, шумопоглотители, нагреватели и прочие устройства. Такая установка занимает много места, поэтому ее размещают на чердаке или на техническом этаже. Доступ к оборудованию должен иметь только квалифицированный обслуживающий персонал.

Существует и комбинированная вентиляция

, в которой с помощью вентилятора осуществляется только вытяжка или приток.

В проект вентиляции иногда добавляют функцию очистки воздуха. Например, компания «Тион» производит очиститель-обеззараживатель Tion Eco, который встраивается в общедомовую вентиляцию: он очищает загрязненный воздух от пыли, плесени, бактерий, выхлопных газов и аллергенов.

Иногда вентиляцию оснащают рекуператором — он забирает тепло у вытяжного воздуха и отдает его приточному. Это позволяет сэкономить на отоплении квартир.

Схемы вентиляции в квартирах многоэтажного дома

Как правило, в строительстве жилья используется четыре схемы устройства вентиляционной шахты многоэтажного дома.

1. Устройство вытяжки в жилых домах индивидуально, т.е. из кухни, туалета и ванной на каждом этаже ведет на крышу отдельная шахта. В квартиру не проникают запахи от соседей, тяга работает стабильнее. Но это далеко не всегда удобно для застройщиков: во-первых, слишком затратно, во-вторых, дополнительные трубы занимают много места.

2. Вытяжные каналы из всех квартир подсоединены к горизонтальному коробу — сборному каналу на чердаке. Оттуда воздух попадает на улицу. Если диаметр канала недостаточный, то отработанный воздух возвращается в квартиры верхних этажей. Чтобы избавиться от обратной тяги, либо искусственно расширяют короб, либо заводят каналы верхних этажей сразу в шахту поверх короба.

3. Этот вариант похож на предыдущий, только отработанный воздух попадает не в сборный канал, а сразу на чердак. Вентканалы в МКД должны быть теплоизолированы — иначе на чердаке появятся конденсат и плесень, начнут разрушаться строительные материалы.

4. Вентиляция с каналами-спутниками похожа на дерево: вытяжные каналы-ветки в каждой квартире соединяются со стволом — общей вертикальной шахтой. Такая система экономит пространство и деньги, но у нее есть проблема: если тяга нарушена, запахи из одной квартиры могут попадать в другую.

У каждой конструкции вентиляции в многоквартирном доме есть один общий недостаток: расстояние от верхнего этажа до конца вытяжной трубы небольшое, следовательно, тяга слабая. Чтобы ее усилить, из квартир на последнем этаже наращивают индивидуальные вентканалы, которые выводятся на высоту не меньше метра.

Кто должен чистить вентиляцию в многоквартирном доме

Проверка вентиляции в многоквартирном доме делается так: приложите к вытяжной решетке лист бумаги или бумажную салфетку. Если лист или салфетка не держится на решетке, значит, с вентиляцией проблемы.

Возможные причины отсутствия тяги:

Шахта попросту не действует. Если дом старый, а шахта сделана из бетонных блоков, то на их стыках могут возникнуть трещины.
В шахте засор. В воздуховоды попадают пыль, мелкий мусор, насекомые. На кухонной вытяжке могут образоваться жировые отложения.

Нет притока. Если в квартиру не поступает свежий воздух, нечему вытеснять отработанный. При этом производительность притока и вытяжки должна быть примерно равна: воздуха, проходящего через маленькую оконную щелку, не хватит для полноценной вентиляции.

Самостоятельно можно только прочистить решетку на своем вытяжном отверстии; очисткой вентиляционных шахт занимаются специалисты. Если вентиляция не работает, проводится диагностика: в шахту спускается видеокамера, которая обнаруживает причину засора. Затем пневматической щеточной машиной убирается вся грязь.

Вентиляция должна пройти не только очистку, но и дезинфекцию. Распылитель с гибкой трубой проводится к середине шахты и очищает ее стенки антибактериальным раствором. Для более качественной обработки можно обратиться в санитарно-эпидемиологическую службу: специалисты проведут анализ бактериальной среды в вентиляции и подберут индивидуальное дезинфицирующее средство.

Осмотр вентиляционной системы должен проводиться регулярно. Кто отвечает за вентиляцию в многоквартирном доме? Как правило, управляющая организация или ТСЖ заключает договор с отдельной компанией. Все затраты на осмотр, очистку и ремонт вентиляции включаются в стоимость коммунальных услуг.

Схема и устройство вентиляции в многоэтажных домах

Содержание

1 Критерии выбора, типы и элементы вентилирования в многоквартирном доме
2 Обустройство элементов вентиляции в высотном здании
3 Особенности обустройства и функционирования в панельных домах
4 Порядок работы вентиляции на примере типового проекта
5 Возможные варианты обустройства вентиляции в многоэтажках
6 Рекомендации по вентиляции

От того, как выполнено устройство вентиляции в многоэтажных домах, будет зависеть состав воздуха и здоровье находящихся там жителей.

Многие люди желают свое проживание сделать более комфортным и уютным. Но происходит все наоборот. Не задумываясь о последствиях или по незнанию, они нарушают воздухообмен, что приводит к негативным последствиям. Цель этой статьи – разъяснить, как функционирует система вентиляции в многоквартирном доме, какие факторы нарушают ее работу и к каким проблемам это приводит.

Критерии выбора, типы и элементы вентилирования в многоквартирном доме

Наличие тех или иных элементов будет напрямую зависеть только от типа системы. Но, независимо от выбранного варианта, будет содержать в себе такие обязательные составляющие:

воздушные каналы;
вентиляционную шахту;

Не зависимо от типа, она будет обязательно приточно-вытяжной. Соответственно, нужно обеспечить не только вытяжку, но и приход в том же объеме.

В зависимости от типа побуждения начала тяги, такие системы принято разделять на:

естественную — тяга появляется за счет разницы температур и давления на улице и в помещении;
комбинированную — вытяжка или нагнетание осуществляется электромеханическим способом;
принудительную — тяга и нагнетание происходит при помощи специальных вентиляторов и прочих устройств.

Если в многоэтажном доме применяется естественная вентиляция жилых зданий — наличие вентшахты обязательно.

Схема типичной общедомовой вентшахты

Требования к ее обустройству просты и едины для всех зданий:

герметичность;
пропускная способность соответствует проектному объему;
соответствие санитарно-гигиеническим нормативам;
пожаробезопасность.

Также, в зависимости от схемы воздухообмена, система может быть с перемешиванием или с вытеснением. Первый способ характерен для непроницаемых стен с пароизоляцией. Приток идет через вентиляционные отверстия и различные щели. По причине относительно высокой начальной скорости, уличный свежий смешивается с загрязнённым воздухом. При неправильной организации потоков, вытянуть загрязненный с примесями воздух таким способом будет сложно.

Для выбора типа вентиляции необходимо учитывать все факторы, такие как:

количество этажей;
место расположения относительно других сооружений;
уровень внешних шумов;
загрязнённость окружающей среды.

Для домов с внутриквартальным расположением и шумностью до 51 дБА рекомендуется установка вентиляции естественного типа. Если здание расположено в особо загрязненном месте, или уровень шума более 51 дБА, необходимо применять приточную систему и желательно осуществлять фильтрацию.

Обустройство элементов вентиляции в высотном здании

Месторасположение забора воздуха с улицы оборудуется в определенных местах, в зависимости от того, как устроена вентиляция в многоквартирном доме. Если нагрев втягиваемого воздуха в рассматриваемой системе не предусмотрен, его необходимо завести как можно ближе к потолку помещения. Это обеспечит его полное перемешивание с более теплым воздухом комнаты.

Чтобы проникающий воздух подогревался под воздействием отопительных приборов, установленных в квартире, ввод осуществляют около этих приборов.

Когда подогрев происходит непосредственно в нагнетателях, подача оборудуется внизу помещения.

Несмотря на тип системы, приток происходит только в жилых комнатах, а вытяжка в кухне и санузле. Отверстие для вытяжки обустраивают на высоте не менее 2 метров от пола. Схема вентиляции в многоэтажном доме предполагает отсутствие движения воздуха из санитарных и дополнительных помещений в комнаты проживания.

Вентканалы разных помещений с естественной вытяжкой загрязненного воздуха рекомендуется предусматривать раздельными, исключая одноуровневые сборки. Если такая возможность в многоквартирном здании отсутствует, необходимо предусмотреть подведение отдельных труб в одну вертикальную шахту.

Они присоединяются к такой шахте преимущественно раз в два этажа. Вентиляция на последнем этаже выводится отдельно, подсоединять ее к шахте не рекомендуется.

Особенности обустройства и функционирования в панельных домах

Если говорить о таком распространенном виде домов, то там воздухообмен устроен по естественному принципу. Точно так же устроена система и в старых домах из кирпича, а так же в низкобюджетных новостройках. Всасывание уличного воздуха происходит сквозь щели и неплотности в старых рамах или через особые отверстия, предусмотренные в современных пластиковых.

Отвод в них происходит за счет наличия постоянной тяги, присутствующей внутри вентиляционной шахты-канала, которая возвышается над коньком крыши или выходит в чердачное помещение. Уличный воздух, попадая в жилые помещения через окна, благодаря тяге в канале, стремится к вытяжному отверстию в санузле или вытяжке на кухне. Получается, что воздух, проходя через все помещения квартиры, постепенно вытесняет загрязненный на улицу.

Порядок работы вентиляции на примере типового проекта

Самый распространенный панельный проект — это девятиэтажный дом. Принцип функционирования вытяжки у них одинаковый. Воздух с улицы, через окна и щели, попадает в квартиру. Вытяжка происходит через вентканалы-спутники на кухне или ванной комнате. К основной трубе подводят один, реже несколько каналов от вытяжки. Эти каналы подсоединяются к основной шахте через два этажа. Эти шахты достаточно громоздки и занимают много пространства. Такой системой, скорее всего, будет оборудован крупнопанельный дом.

Такая схема у дома из 9 этажей предполагает присутствие теплого чердака. Отвод с 8 и 9 этажей выходит прямо в атмосферу, минуя общий канал. Схема для 9 этажного дома проектировалась из расчета полного отсутствия ветра и наружной температуре воздуха +5.

Несмотря на то, что естественная вентиляция в таких домах является не слишком эффективной, обслуживания она почти не требует, засоры возникают редко. Были случаи, когда вентиляционные каналы засорялись строительными материалами во время возведения дома. Такой сюрприз сказывался в последствии на качестве вытяжки. Чаще всего чистка шахты требуется один раз в 5-6 лет.

Во время ремонта многие люди перекрывают путь потоку воздуха в каком-либо месте. Они по незнанию думают, что на вытяжку это не повлияет, но процесс воздухообновления в квартире затрудняется или прекращается полностью.

Наиболее распространенные действия, приводящие к помехам и сбоям в работе естественной вентиляции:

установка герметичных пластиковых окон;
межкомнатные двери с уплотнителем;
монтаж различных вентиляторов в вытяжке.

Чтобы не нарушить работу тяги естественной вентиляции, запрещено устраивать затруднения притоку и оттоку воздуха. Для пластиковых окон необходимо вмонтировать приточные отверстия или устроить внешний приток отдельно. Двери между помещениями оборудуются внизу решетками. Сечение канала вытяжки не должно перекрываться вентиляторами.

Возможные варианты обустройства вентиляции в многоэтажках

Современная вентиляция в панельном доме обустраивается с одинарными вытяжными трубами. Из сантехпомещений, с каждого этажа на крышу идет своя труба. В таком варианте отсутствует возможность проникновения посторонних запахов и вся система функционирует равномерно и надежно.

Еще один неплохой вариант, когда все вертикальные каналы приходят в общий горизонтальный сборный коллектор, который располагается на чердаке. Воздух из него выходит на улицу через одну общую трубу.

Самым нестабильным способом можно назвать вариант, когда маленький канал–спутник из каждой квартиры входит в общую вентшахту. Такая схема вентиляции в панельном доме существенно дешевле в обустройстве и увеличивает жилую площадь, но постоянно приносит кучу проблем жителям. Наиболее часто встречающаяся — это перетекание различных запахов из одной квартиры в другую.

Вент. шахта с каналом-спутником

Лучшим вариантом вентиляции являются электромеханические системы принудительной подачи и вытягивания воздуха. Они применяются в современных новостройках, кроме низкобюджетных. Приточная установка такой системы находится в подвальном помещении или сбоку основного здания. Она подает отфильтрованный и подогретый, либо охлажденный, воздух во все комнаты и помещения. На крыше, в свою очередь, установлен вытяжной электровентилятор точно такой же расчетной мощности, как и приточный. Он призван удалять загрязненную смесь из квартир через вытяжки.

Это одна из примитивных схем устройства. Более сложная, которой можно оборудовать современный высотный дом, обустраивается с применением новых энергосберегающих технологий. Например, рекуператоры — устройства, позволяющие отбирать тепло или холод от вытягиваемого воздуха и отдавать его приточному.

Как создать план HVAC | Схема системы вентиляции | Вентиляция дома

HelpDesk

Планы HVAC используются для создания и обслуживания систем отопления и кондиционирования воздуха. План HVAC является важной частью планирования строительства. Разработана как для частных домов, так и для многоквартирных и общественных зданий. Создание планов HVAC как части пакета строительной документации является обязательным требованием для любого строительного проекта. Создание плана, показывающего расположение и подключение оборудования HVAC, включает в себя множество различных элементов, которыми можно управлять с помощью ConceptDraw PRO, дополненного решением HVAC Plans. С ConceptDraw PRO вы можете легко создавать и передавать планы HVAC любой сложности.

На этом образце плана ОВКВ механического помещения показано расположение оборудования приточно-вытяжной обработки воздуха (приточно-вытяжной установки): смесительная камера, воздушный фильтр, вентилятор (воздуходувка), змеевик теплообменника, диффузоры.
«Вентиляция (V в HVAC) — это процесс «изменения» или замены воздуха в любом помещении для обеспечения высокого качества воздуха в помещении (т. бактерии и углекислый газ.) Вентиляция используется для удаления неприятных запахов и чрезмерной влажности, подачи наружного воздуха, поддержания циркуляции воздуха внутри здания и предотвращения застоя воздуха в помещении.
Вентиляция включает в себя как воздухообмен снаружи, так и циркуляцию воздуха внутри здания. Это один из важнейших факторов поддержания приемлемого качества воздуха внутри зданий. Способы вентиляции здания можно разделить на механические/принудительные и естественные.
«Механическая» или «принудительная» вентиляция используется для контроля качества воздуха в помещении. Избыточную влажность, запахи и загрязняющие вещества часто можно контролировать путем разбавления или замены наружным воздухом. Однако во влажном климате требуется много энергии для удаления избыточной влаги из вентиляционного воздуха.
Вентиляция увеличивает количество энергии, необходимой для обогрева или охлаждения, однако для снижения потребления энергии можно использовать вентиляцию с рекуперацией тепла. Это связано с теплообменом между входящим и выходящим воздухом. Вентиляция с рекуперацией энергии дополнительно включает в себя влагообмен.” [Вентиляция (архитектура). Википедия]
Пример плана этажа HVAC «Компоновка системы вентиляции» был создан с использованием программного обеспечения для построения диаграмм и векторной графики ConceptDraw PRO, расширенного с помощью решения HVAC Plans из области Building Plans в ConceptDraw Solution Park.

План этажа HVAC

Используемые решения

Строительные планы >

Планы этажей

В этом образце плана этажа ОВиК показано расположение диффузоров приточного воздуха и решеток вытяжного воздуха системы вентиляции.
“”Преднамеренное введение наружного воздуха может быть классифицировано как механическая вентиляция или естественная вентиляция. Механическая вентиляция использует вентиляторы для направления потока наружного воздуха в здание. Это может быть достигнуто за счет наддува (в случае зданий с положительным давлением) или за счет сброса давления (в случае вытяжных вентиляционных систем). Во многих зданиях с механической вентиляцией используется комбинация того и другого, при этом вентиляция интегрирована в систему HVAC. Естественная вентиляция — это преднамеренный пассивный приток наружного воздуха в здание через запланированные отверстия (такие как жалюзи, двери и окна). Естественная вентиляция не требует механических систем для перемещения наружного воздуха, она полностью зависит от пассивных физических явлений, таких как давление ветра или эффект дымовой трубы. В смешанных системах вентиляции используются как механические, так и естественные процессы». [Вентиляция (архитектура). Википедия]
Пример плана этажа HVAC «Вентиляция дома» был создан с использованием программного обеспечения для построения диаграмм и векторной графики ConceptDraw PRO, дополненного решением HVAC Plans из области Building Plans в ConceptDraw Solution Park.

План этажа HVAC

Используемые решения

Строительные планы >

Схемы вентиляции и кондиционирования

На этом образце плана этажа HVAC показано расположение воздуховодов подачи и вытяжки вентиляционной системы.
«Вентиляция — это процесс изменения или замены воздуха в любом помещении для контроля температуры или удаления любой комбинации влаги, запахов, дыма, тепла, пыли, переносимых по воздуху бактерий или углекислого газа, а также для пополнения запасов кислорода. Вентиляция включает как обмен воздухом снаружи, а также циркуляцией воздуха внутри здания. Это один из важнейших факторов поддержания приемлемого качества воздуха внутри зданий. Способы вентиляции здания можно разделить на механические/принудительные и естественные». [ОВиК. Википедия]
Пример плана этажа HVAC «Система вентиляционных каналов» был создан с использованием программного обеспечения для построения диаграмм и векторной графики ConceptDraw PRO, дополненного решением HVAC Plans из области Building Plans в ConceptDraw Solution Park.

План этажа HVAC

Используемые решения

Строительные планы >

Схемы вентиляции и кондиционирования

План этажа HVAC

Используемые решения

Строительные планы >

Планы этажей

На этом образце плана этажа HVAC показана схема системы вентиляционных каналов.
«Воздуховоды используются в системах отопления, вентиляции и кондиционирования воздуха (HVAC) для доставки и удаления воздуха. Необходимые воздушные потоки включают, например, приточный воздух, возвратный воздух и вытяжной воздух. Воздуховоды обычно также подают вентиляционный воздух как часть Таким образом, воздуховоды являются одним из способов обеспечения приемлемого качества воздуха в помещении, а также теплового комфорта.
Система воздуховодов также называется воздуховодом. Планирование (разметка), определение размеров, оптимизация, детализация и определение потерь давления в системе воздуховодов называется проектированием воздуховодов». [Дукт (поток). Википедия].
Пример плана этажа HVAC «Компоновка воздуховодов» был создан с использованием программного обеспечения ConceptDraw PRO для построения диаграмм и векторного рисования, расширенного с помощью решения HVAC Plans из области Building Plans в ConceptDraw Solution Park.

План этажа HVAC

Используемые решения

Строительные планы >

Планы этажей

Решение Network Layout Floor Plan расширяет программное обеспечение ConceptDraw PR образцами, шаблонами и библиотеками векторных трафаретов для рисования планов этажей компоновки компьютерной сети.

В этом образце плана ОВКВ показано расположение кондиционера на плане этажа.
«Установка обработки воздуха или установка обработки воздуха (часто сокращенно AHU) — это устройство, используемое для кондиционирования и циркуляции воздуха как часть системы отопления, вентиляции и кондиционирования воздуха (HVAC). металлическая коробка, содержащая вентилятор, нагревательные или охлаждающие элементы, фильтрующие стойки или камеры, шумоглушители и демпферы.Установки обработки воздуха обычно подключаются к системе вентиляции воздуховодов, которая распределяет кондиционированный воздух по зданию и возвращает его в приточно-вытяжную установку. подача) и подача (возврат) воздуха непосредственно в и из помещения, обслуживаемого без воздуховодов.
Небольшие воздухообрабатывающие устройства для местного использования называются оконечными устройствами и могут включать только воздушный фильтр, змеевик и вентилятор; эти простые оконечные устройства называются змеевиками или фанкойлами. Более крупный кондиционер, который кондиционирует 100% наружный воздух, а не рециркуляционный воздух, известен как блок подпиточного воздуха (MAU). Вентиляционная установка, предназначенная для наружного использования, как правило, на крышах, известна как модульная установка (PU) или крышная установка (RTU).
Пример плана этажа «Кондиционер — план ОВК» был создан с использованием программного обеспечения для построения диаграмм и векторной графики ConceptDraw PRO, дополненного решением «Планы ОВК» из области «Планы зданий» в ConceptDraw Solution Park.

План этажа

Используемые решения

Строительные планы >

Планы этажей

План системы вентиляции | Схема воздуховодов | Как создать план ОВКВ

В этом образце плана ОВКВ механического помещения показано расположение оборудования обработки воздуха (блок обработки воздуха, AHU): смесительная камера, воздушный фильтр, вентилятор (воздуходувка), змеевик теплообменника, диффузоры.
«Вентиляция (V в HVAC) — это процесс «изменения» или замены воздуха в любом помещении для обеспечения высокого качества воздуха в помещении (т. бактерии и углекислый газ.) Вентиляция используется для удаления неприятных запахов и чрезмерной влажности, подачи наружного воздуха, поддержания циркуляции воздуха внутри здания и предотвращения застоя воздуха в помещении.
Вентиляция включает в себя как воздухообмен снаружи, так и циркуляцию воздуха внутри здания. Это один из важнейших факторов поддержания приемлемого качества воздуха внутри зданий. Способы вентиляции здания можно разделить на механические/принудительные и естественные.
«Механическая» или «принудительная» вентиляция используется для контроля качества воздуха в помещении. Избыточную влажность, запахи и загрязняющие вещества часто можно контролировать путем разбавления или замены наружным воздухом. Однако во влажном климате требуется много энергии для удаления избыточной влаги из вентиляционного воздуха.
Вентиляция увеличивает количество энергии, необходимой для обогрева или охлаждения, однако для снижения потребления энергии можно использовать вентиляцию с рекуперацией тепла. Это связано с теплообменом между входящим и выходящим воздухом. Вентиляция с рекуперацией энергии дополнительно включает в себя влагообмен.” [Вентиляция (архитектура). Википедия]
Пример плана этажа HVAC «Схема системы вентиляции» был создан с использованием программного обеспечения для построения диаграмм и векторной графики ConceptDraw PRO, расширенного с помощью решения HVAC Plans из области Building Plans в ConceptDraw Solution Park.

План этажа HVAC

Используемые решения

Строительные планы >

Планы этажей

План этажа HVAC

Используемые решения

Строительные планы >

Планы этажей

Служба поддержки

В этом образце плана ОВКВ показано расположение кондиционера на плане этажа.
«Установка обработки воздуха или установка обработки воздуха (часто сокращенно AHU) — это устройство, используемое для кондиционирования и циркуляции воздуха как часть системы отопления, вентиляции и кондиционирования воздуха (HVAC). металлическая коробка, содержащая вентилятор, нагревательные или охлаждающие элементы, фильтрующие стойки или камеры, шумоглушители и демпферы. Установки обработки воздуха обычно подключаются к системе вентиляции воздуховодов, которая распределяет кондиционированный воздух по зданию и возвращает его в приточно-вытяжную установку. подача) и подача (возврат) воздуха непосредственно в и из помещения, обслуживаемого без воздуховодов.
Небольшие воздухообрабатывающие устройства для местного использования называются оконечными устройствами и могут включать только воздушный фильтр, змеевик и вентилятор; эти простые оконечные устройства называются змеевиками или фанкойлами. Более крупный кондиционер, который кондиционирует 100% наружный воздух, а не рециркуляционный воздух, известен как блок подпиточного воздуха (MAU). Вентиляционная установка, предназначенная для наружного использования, как правило, на крышах, известна как модульная установка (PU) или крышная установка (RTU).
Пример плана этажа «Кондиционер — план ОВК» был создан с использованием программного обеспечения для построения диаграмм и векторной графики ConceptDraw PRO, дополненного решением «Планы ОВК» из области «Планы зданий» в ConceptDraw Solution Park.

План этажа

Используемые решения

Строительные планы >

Планы этажей

Используйте решение HVAC Plans для создания профессиональных, четких и ярких планов проектирования систем HVAC, которые эффективно отражают ваши идеи маркетингового плана HVAC, разработки планов современных вентиляционных установок, центральных воздухонагревателей, для отображения систем охлаждения для автоматизированного управления зданиями. , экологический контроль и энергетические системы.

Решение Network Layout Floor Plans расширяет функциональные возможности программного обеспечения ConceptDraw PRO мощными инструментами для быстрого и эффективного документирования сетевого оборудования и отображения его местоположения на профессионально разработанных сетевых планах этажей. Никогда прежде создание планов этажей сетевой компоновки, планов сетевых коммуникаций, планов топологии сети и карт топологии сети не было таким простым, удобным и быстрым, как с заранее разработанными шаблонами, образцами, примерами и полным набором векторных элементов дизайна, включенных в планы этажей сетевой компоновки.

Саргорстрой

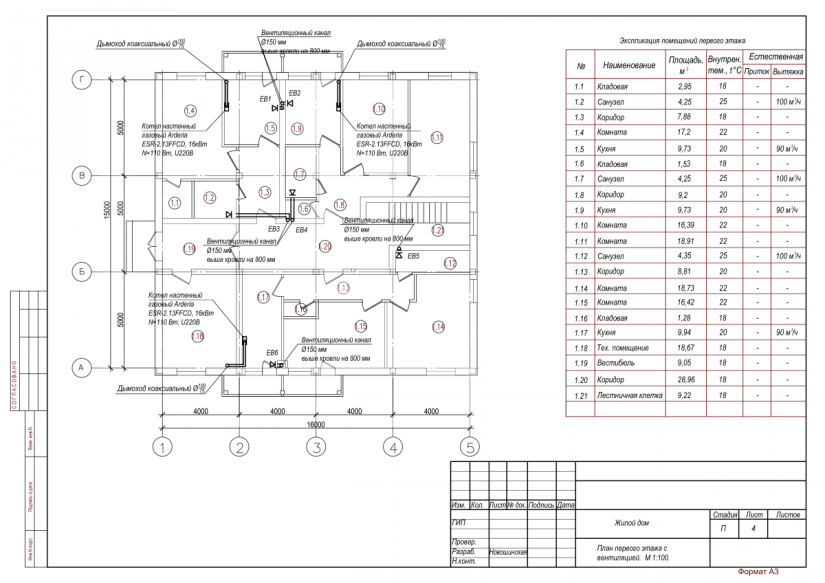

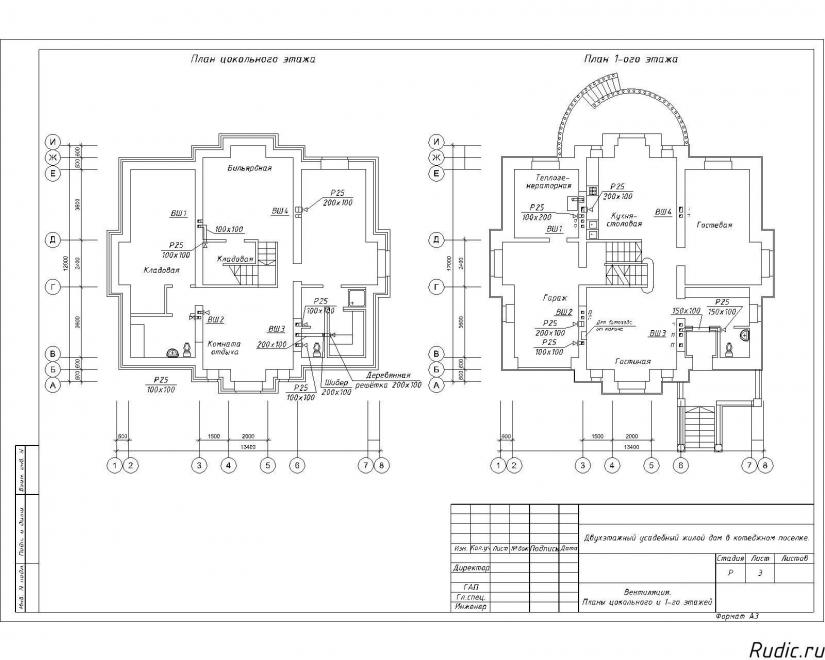

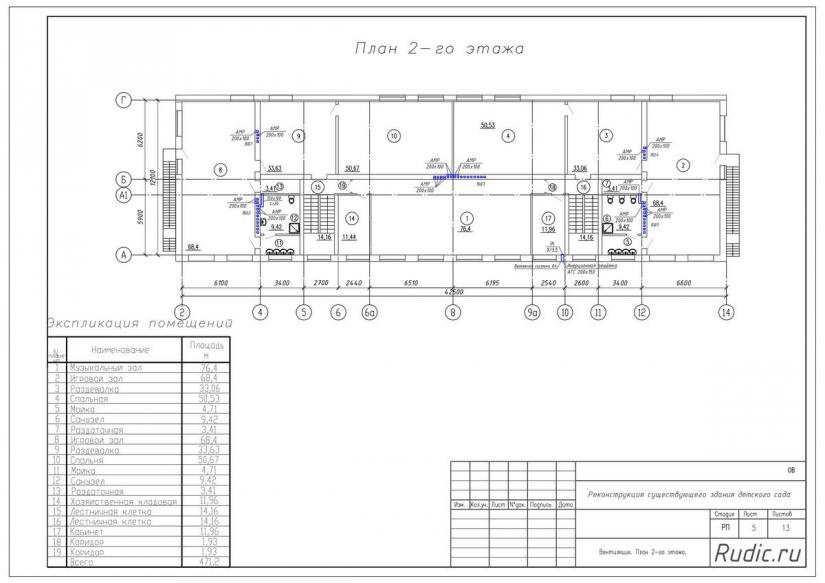

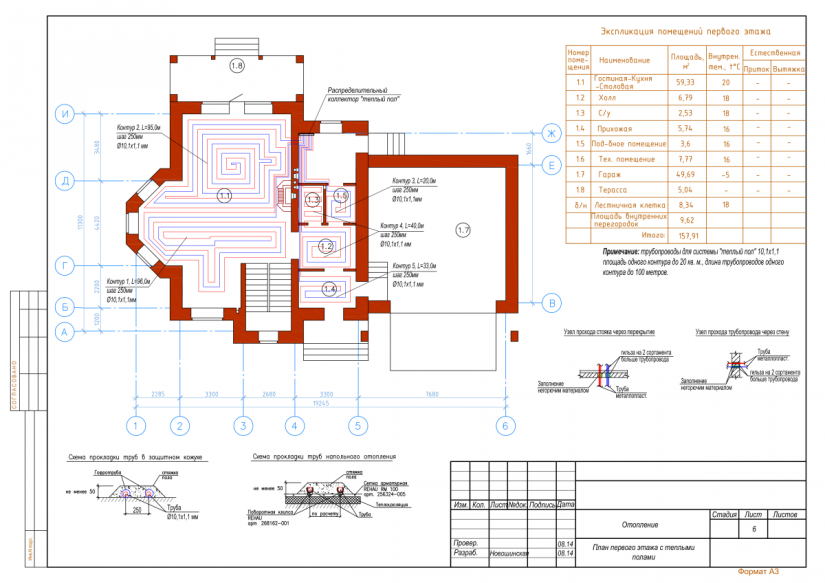

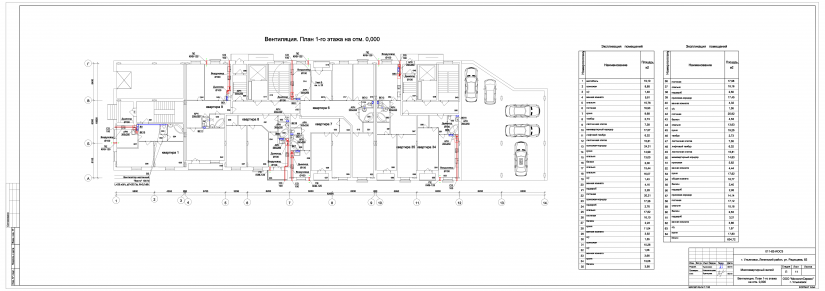

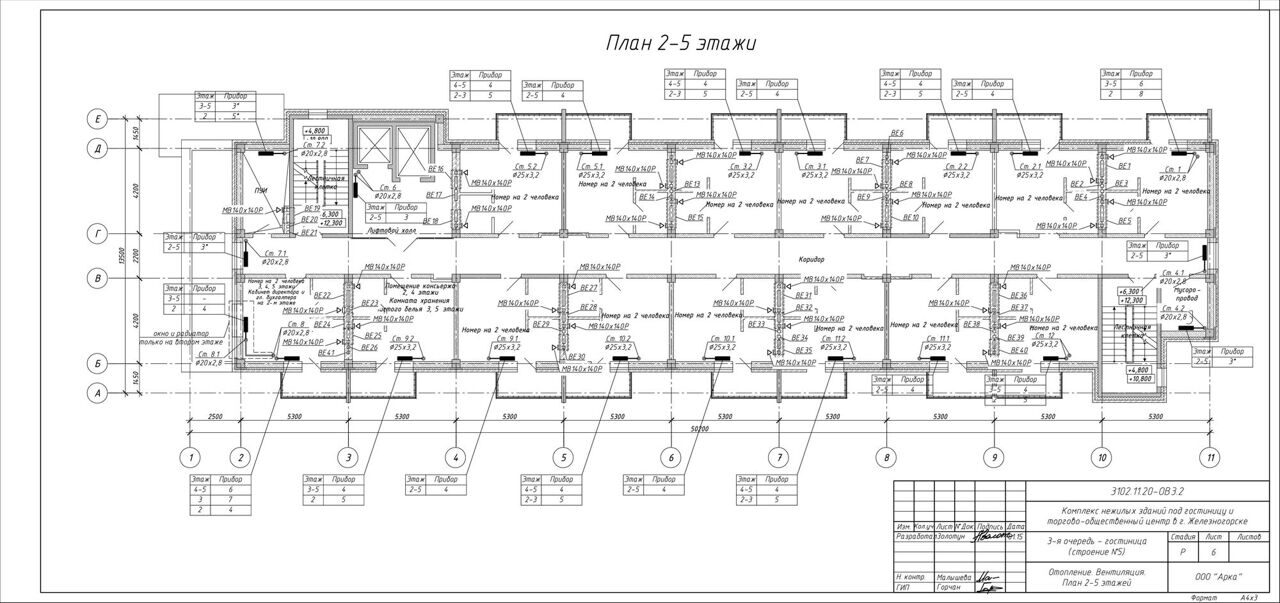

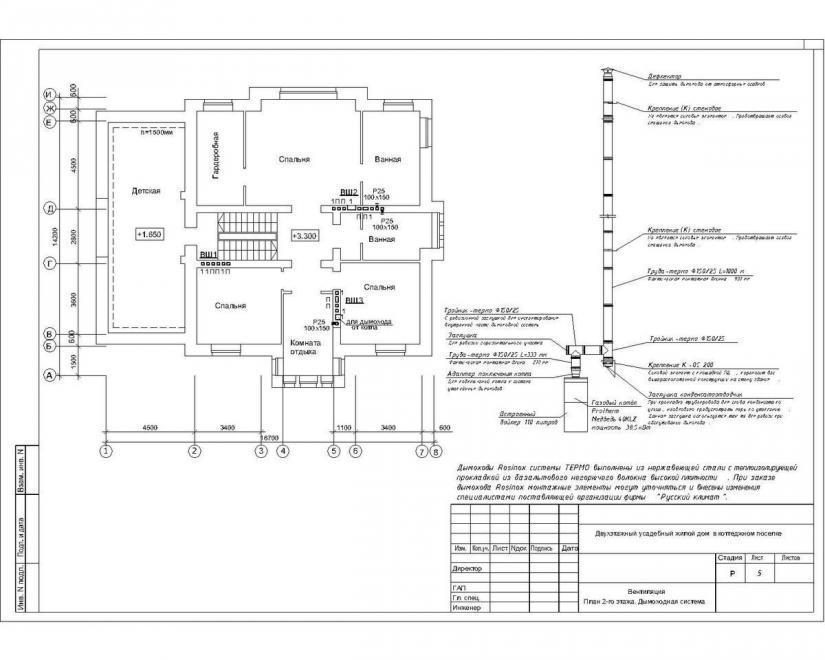

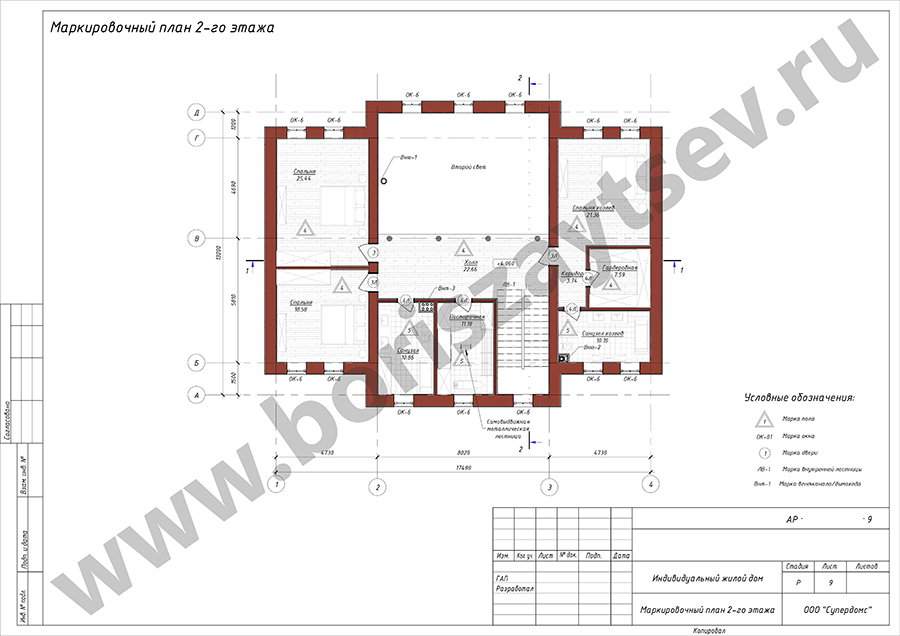

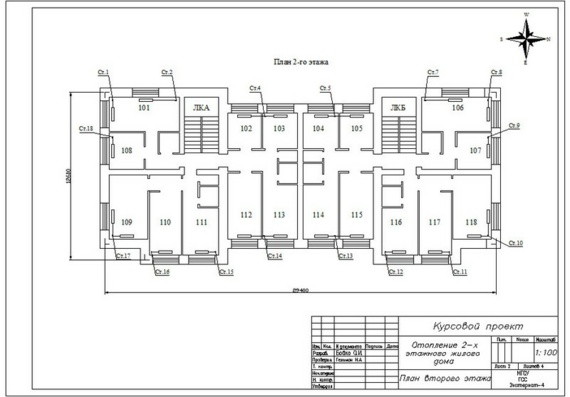

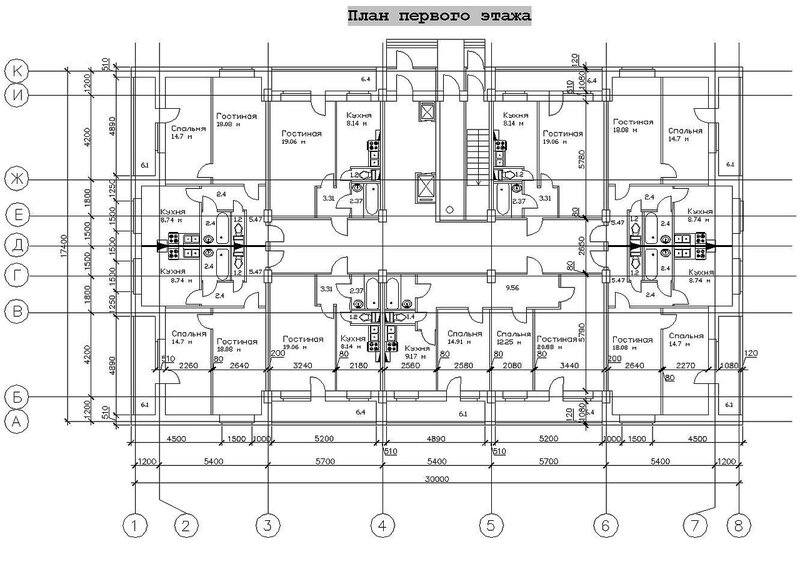

Вентиляция на плане этажа: ГОСТ 21.602-2003 «СПДС. Правила выполнения рабочей документации отопления, вентиляции и кондиционирования»

Система вентиляции в многоквартирном доме: решения для многоэтажных зданий

Устройство вентиляции в многоэтажных домах

Виды вентиляции в жилых домах

Схемы вентиляции в квартирах многоэтажного дома

Кто должен чистить вентиляцию в многоквартирном доме

Схема и устройство вентиляции в многоэтажных домах

Критерии выбора, типы и элементы вентилирования в многоквартирном доме

Обустройство элементов вентиляции в высотном здании

Особенности обустройства и функционирования в панельных домах

Порядок работы вентиляции на примере типового проекта

Возможные варианты обустройства вентиляции в многоэтажках

Рекомендации по вентиляции

Как создать план HVAC | Схема системы вентиляции | Вентиляция дома

План системы вентиляции | Схема воздуховодов | Как создать план ОВКВ

Добавить комментарий Отменить ответ
