Установка пластикового водостока Рупласт – Водосточные системы

Технология установки пластиковых водостоков, монтаж водосточных желобов и труб для водосточной системы из ПВХ.

Пластиковый водосток устанавливается с помощью клеевого соединения – используется клей для ПВХ. Время его схватывания небольшое, поэтому детали надо ставить на место сразу после нанесения клея. Наносить клей нужно полосами шириной около 5 мм.

Монтаж пластикового водостока

Установка водостока ПВХ на крышу

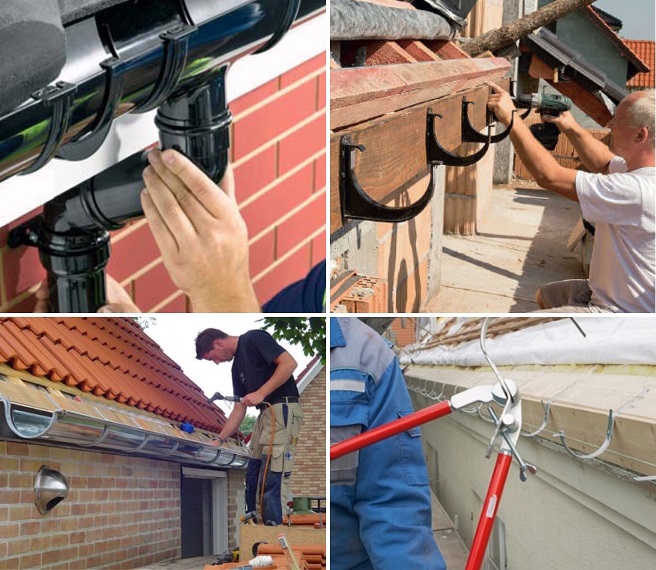

1. Монтаж крюков-держателей желобов

Водосток Винилон можно установить используя 2 вида крюков – металлические и пластиковые. Технология их крепления различается.

1а. Металлические крюки

Перед разметкой написать на крюках номера – чтобы потом не перепутать. Положить крюки в ряд вплотную друг к другу и наметить на них линию сгиба. Ее наносят так, чтобы угол наклона желоба составил 3-5мм на 1 метр длины (наклон в сторону приемной воронки). Между линией разметки и пластиной-фиксатором на крюке должно оставаться не менее 10мм.

От крайних крюков до края кровли оставить по 15см. Прикрутить крайние крюки на обрешетку и натянуть между ними шнур. Промежуточные крюки будут устанавливаться по нему на расстоянии 50-60см один от другого.

Внимание! держатели для расширительных воронок ставятся дополнительно.

По возможности крюки надо крепить над стропилами – для большей прочности.

Для гибки металлических крюков потребуется крюкогиб. С его помощью гнуть крюки гораздо быстрее и проще, чем без него. К тому же получится ровнее и покрытие останется целым. Угол загиба таков, чтобы наружный край желоба был на 2 мм ниже внутреннего.

1б. Установка пластиковых крюков водостока

Крюки крепятся на лобовую доску. Можно сразу устанавливать крюки – гибка здесь не требуется. Наклон желоба водостока задается точкой крепления крюков. Крайние крюки прикручиваются к лобовой доске на расстоянии 15см от краев.

От одного крюка к другому натягивается шнур. Все другие крюки ставятся по шнуру. Расстояние между крюками – 50-60см и угол наклона желоба 3-5мм на 1м.

2. Если лобовая доска под наклоном

В этом случае на доску вначале ставятся клинья. Они компенсируют наклон лобовой доски. На них монтируются крюки из пластика.

3. Крепление заглушек на желоб

На внутреннюю сторону борта заглушки нанести полосу клея. Заглушку приложить к заднему краю желоба. Завести ее передний край за передний край желоба и надавить. Заглушка встанет на место.

4. Фиксация воронок на желобе

Выпилить отверстие внизу желоба в том месте, где должна стоять воронка. Для этого нужно сделать два косых встречных пропила. Точно также отверстие для приемной воронки делается в металлических водостоках. Когда отверстие готово, его края нужно зачистить.

На воронку изнутри (по периметру) и на желоб (вокруг отверстия) выдавить клей. Между полосой клея и краями должно оставаться около 1 см.

После этого задняя кромка воронки цепляется за край желоба, передняя кромка поднимается к переднему краю и воронка прижимается.

5. Укладываем желоба на держатели

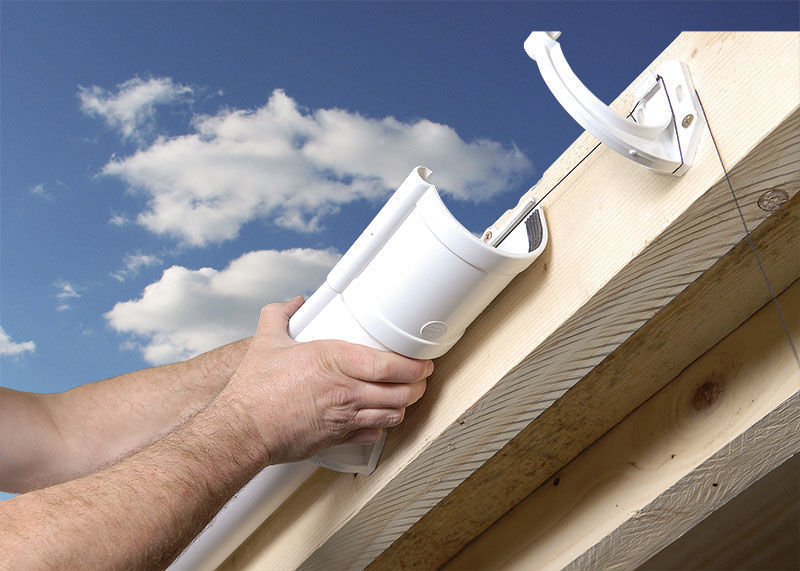

Желоба положить на крюки. Передний край завести под загиб на крюке, нажать на заднюю кромку желоба. Крюки не должны намертво фиксировать желоб, он должен двигаться (когда будет расширяться и укорачиваться из-за теплового расширения).

Если желоб угловой, приклеить к нему угол. До установки желобов угол приклеивается только к одному из двух. Второй желоб приклеивается к углу уже на держателях.

Между заглушкой желоба и краем лобовой доски должно оставаться примерно 2,5см. В жару, когда желоба расширились до предела, хватит 5мм. Расстояние от крюка до стыка желобов должно быть больше 9см.

6. Фиксация соединителей желобов

Состыковать торцы желобов друг с другом. Щелей быть не должно. Если края желобов отпилены, то угол должен быть строго 90 градусов. На каждую сторону внутренней части соединителя нанести по 4 полосы клея (крайняя – в 15 мм от среза). Сразу после этого надеть заднюю кромку соединителя на желоб, потом переднюю. Сильно прижать.

7. Углы желоба

На внутреннюю поверхность угла (с одного края) нанести 2 полосы клея. Край желоба вдвинуть в угол до упора, прижать.

Угол с одним желобом соединяется до закрепления желоба на держателях. Со вторым желобом – уже после укладки его на крюки.

8. Расширительная воронка

Расширительная воронка компенсирует термическое расширение желоба. Она необходима, если желоб охватывает весь периметр дома.

Желоба вставляются в воронку с двух сторон до риски, соответствующей окружающей температуре. На срезах желобов нужно сделать маленькие сливы – они помогут воде выливаться без помех. Пламенем зажигалки нагреть край желоба и отогнуть его вниз после размягчения.

Для поддержки воронки необходимо 2 дополнительных крюка. Воронка должна свободно двигаться, поэтому клей использовать нельзя.

Если рядом оказались две расширительные воронки, между ними на крюке должна стоять защелка-ограничитель. Она не позволит двигаться промежуточной части желоба.

Для фиксации ограничителя нанести полосу клея на поверхность защелки. Зацепить крючок защелки за заднюю стенку крюка (металл или пластик – не важно). Намазанную клеем поверхность прижать к желобу.

9. Монтаж расширительного элемента

В том случае, когда от одного угла желоба до другого более 10 метров, нужен расширительный элемент. Его ставят между желобами вместо соединителя. При монтаже клей не используется.

Применение расширительного элемента при установке пластикового водостока повышает прочность водосточной системы. Желоба не пострадают от расширения или сжатия, а все остальные крепления можно делать клеевыми. Ведь клеевой узел жестче, чем зажимной.

10. Монтаж колен водосточной трубы

Когда труба изгибается, чтобы перейти от карнизного свеса к стене, используются два колена. Они соединяются либо через соединитель колен, либо через отрезок трубы. Его длина зависит от длины карнизного свеса.

В том случае, если длина соединительной трубы более 60 см, верхнее колено приклеивают к приемной воронке.

11. Крепление держателей труб

Из двух хомутов-держателей водосточной трубы один (верхний) должен держать трубу жестко, а второй (нижний) давать свободу движения.

Верхний держатель устанавливается непосредственно под коленом. Нижний лишь удерживает трубу на месте, но не жестко – чтобы она могла двигаться из-за теплового расширения.

12. Соединители труб

При установке водостока трубы соединяются с помощью специальных деталей – соединителей. Поэтому на трубах нет обжатий и расширений. Можно пустить в дело даже обрезки.

Между трубами должен быть зазор 2 см – чтобы было пространство для теплового расширения. Место крепления держателя – непосредственно под соединителем.

13. Тройники

Когда две водосточные трубы нужно объединить в один стояк, крепят тройник. Технология монтажа такая же, как у колен.

14. Сливное колено

Слив крепится к водосточной трубе на расстоянии 20-30см от решетки системы дренажа участка. Соединение клеевое.

монтаж водосточной системы, советы эксперта

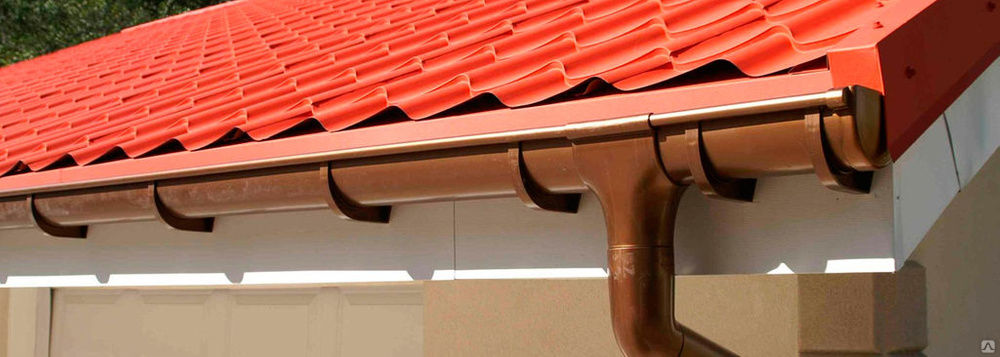

Для защиты дома от дождя и снега используется водосточная система из пластика или металла. Благодаря ей можно сохранить стены и фундамент дома или другого объекта. О том, как осуществлять ее монтаж расскажем далее.

Монтаж

Установка водосточной системы предполагает соблюдение норм и рекомендаций от производителя:

Работы производят при температуре больше 6 градусов во избежание дальнейшей порчи водосточной системы.
Желоба ставятся под наклоном к ливнеприемнику из расчета 3мм на 1 м, а длинные скаты разбивают на несколько участков устанавливая дополнительные воронки.
Промежуток между воронками не должен составлять более 23 метров.

Кронштейны

Крюки устанавливаются на лобовую доску с шагом 500 или обрешетку с шагом мм 600 – 900 мм.

Дополнительные крюки устанавливаются в местах стыковки желобов, а также в начале и конце желоба.

Учитывая длину ската рассчитываю смещение крайних крюков относительно друг друга, если длина 20м, то смещение равно 6 см.

Перепроверяйте смещение лазерным или водяным уровнем, скат крыши не всегда находится в уровне.

Сначала крепятся крайние кронштейны на самом верху и низу, а между ними натягивают леску или шнур, закрепляют воронки, соединительные элементы и углы, после чего размещаются оставшиеся крепления с шагом от 500мм до 900мм, в зависимости от варианта крепления и водосточной системы.

Обратите внимание на места установки двух кронштейнов:

расположение воронки;
соединитель желоба;
угол.

Держатели желобов по правой и левой стороне от ливнеприемной системы располагаются на расстоянии не больше 5 см.

Желоба

После примерки (учитывая насечки на соединительных элементах и воронках) отпиливаем необходимую длину ножовкой по металлу, желоба монтируем на кронштейны, фиксируя защелками.

Трубы

Трубы крепятся хомутами на промежутке 2 м друг от друга, для объектов с высотой до 10 м., на расстоянии не менее 5 см от стены.

После соединения колена с раструбом воронки его разворачивают к стене, вставляют второе колено, прикручивают к стене используя верхний кронштейн , затем натягивают леску до нижнего хомута, после чего отмечают и монтируют остальные кронштейны.

Особенности

Нельзя осуществлять монтаж при морозе. В противном случае, трубы потрескаются при процессе нарезки или крепления. Помимо этого, некоторые виды труб нельзя оставлять на солнечной стороне упакованными.

[stextbox id=»2_znat»]Важно помнить о мусоре и листьях в желобе, которые засоряют водосточную систему. Для ликвидации подобной ситуации нужно поставить систему решетки-листеуловителя.[/stextbox]

Также для защиты от обледенения труб и их деформации нужно поставить систему с кабельным антиобледенением, предварительно сделав подсчет мощности в кабеле нагревания.

Для борьбы с проблемой переполнения воды в желобах, подбирайте систему, отталкиваясь от рекомендаций производителя.

Ошибки при монтаже водостоков на крыше

Часто после водосточного монтажа возникают проблемы. Их появление связано со многими факторами, в частности:

С неправильным подбором диаметра труб и числа воронок или неправильным проектированием водосточной системы.
Желоб. Его ставят в горизонтальном положении без уклона, то в нем копится вода и не дает системе ее отводить, исполняя свою главную роль.
Отсутствие системы антиобледенения. Застои воды в результате обильных осадков в некоторых регионах приводит к формированию больших кусков льда в водостоках. Поэтому срок эксплуатации системы составляет не больше 2 лет. Меньше всего подвергается обледенению медный вид водостока, но стоит он дорого.
Расстояния от желоба до кровли. Кровля виснет над желобом либо он имеет уклон к стенке. В результате в процессе сильных осадков вода переливается из системы.
Креплением трубы к поверхности дома. В результате мокнут стены и фундамент.

Советы экспертов

Эксперты рекомендуют осуществлять монтаж по инструкции от производителя, не экономя на кронштейнах, крепежах и на самих трубах.

К тому же, слив не нужно выводить высоко, иначе вода окажется на стене дома и разрушит его фасад. Также они не рекомендуют брать хлипкие крепежи.

Стандартный должен выдерживать нагрузку до 75 кг. Но важен не только вес, но площадь опирания. Из-за минимального количества установленных держателей, давление будет сконцентрировано в одном месте и не распределится на всю поверхность изделия. В результате желоб поломается либо деформируется.

Вывод

Важно правильно рассчитать количество крепежных элементов и материалов. Учесть особенности крепления пластиковых труб к вашему типу стены. Соблюдать последовательность монтажа и технику безопасности при работе на высоте.

Полезное видео

Инструкция по монтажу ПВХ водостока на видео ниже:

Как установить виниловые желоба – сделай сам

Многие магазины товаров для дома продают виниловые секции водосточных желобов и монтажные комплекты.

Они доступны по цене и были разработаны для легкой установки. Изучая, как установить виниловые желоба, вы можете обнаружить, что соединители с скользящим соединением проще, чем склеивание или клепка алюминиевых деталей. Приступая к этому проекту, будьте осторожны при работе с лестницей. Вы также обнаружите, что наличие рабочего партнера делает установку секций желоба более управляемой.

Как установить виниловые водосточные желоба шаг за шагом

Прежде чем что-либо делать, вы должны решить, куда вы будете направлять воду, стекающую с крыши.
Выберите места для водосточных желобов, откуда вы можете направить воду на расстояние не менее 10 футов от вашего фундамента.
Избегайте мест с водосточными желобами, где из-за уклона земли вода может стекать обратно к вашему дому.
Установите водосточные желоба из винила примерно через каждые 30 футов, чтобы предотвратить переполнение желоба.
Измерьте длину каждой линии крыши, для которой нужны водосточные желоба.
Нарисуйте контур дома на бумаге и отметьте длину каждой стороны по мере измерения.
Измерьте высоту мест, где вы планируете разместить водосточные трубы.
Отметьте на эскизе каждое место, где вам нужны колена, уголки, выпускные отверстия и удлинители водосточных труб.
Добавьте все размеры и количество аксессуаров, чтобы определить, сколько винилового желоба нужно купить.
Купите немного больше для учета возможных ошибок.
Вы должны отметить уклон на лицевой панели, чтобы вода текла в нужном вам направлении.
Соответствующий уклон водосточного желоба уменьшается примерно на 1/4–1/2 дюйма на каждые 10 футов.
Вбейте небольшой гвоздь в лицевую панель на самом высоком конце ската примерно на 1 дюйм ниже края крыши.
Рассчитайте, насколько должен опускаться уклон, исходя из длины желоба.

Отметьте этот размер в том месте, где будет установлен водосточный желоб.
Проведите меловую линию от маленького гвоздя к другому концу и защелкните ее, чтобы оставить отметку.
В системах с виниловыми водосточными желобами необходимо сначала прикрепить водосточные трубы с помощью 1-1/4-дюймовых шурупов.
Работая вдоль меловой линии, установите подвески желоба примерно через каждые 2 фута.
Прикрепите углы желоба шурупами.
Повесьте виниловые секции желоба на подвесы.
Используйте пластиковые шлицевые соединения для соединения секций.
Если вам нужно отрезать секцию винилового желоба по длине, используйте ножовку.
При необходимости прикрепите торцевые заглушки.
Вставьте виниловые секции водосточных желобов в водосточные трубы.
Установите водосточные трубы с кронштейнами вдоль стены.

Подсоедините колена водосточных труб и используйте удлинители, чтобы направить воду подальше от фундамента.

Инструменты и материалы

Лестница
50-футовая измерительная лента
Ручка и бумага
Меловая леска
Молоток
Электродрель
Ножовка

Виниловые и алюминиевые водосточные желоба

Хотя виниловые водосточные желоба позиционируются как хорошие для домашних мастеров, они не прослужат так же долго, как алюминиевые водосточные желоба. Алюминиевые желоба прочнее и выдерживают самые сильные дожди. У них также нет таких швов, как у виниловых желобов, которые могут задерживать мусор и приводить к засорению. PJ Fitzpatrick занимается установкой и ремонтом алюминиевых водосточных желобов по всей долине Делавэр уже более 40 лет. Водосточная система в вашем доме очень важна для защиты его от повреждения водой. Прежде чем устанавливать виниловые водосточные желоба, поговорите с нами о преимуществах алюминиевых водосточных желобов. Свяжитесь с нами по поводу новых желобов сегодня.
