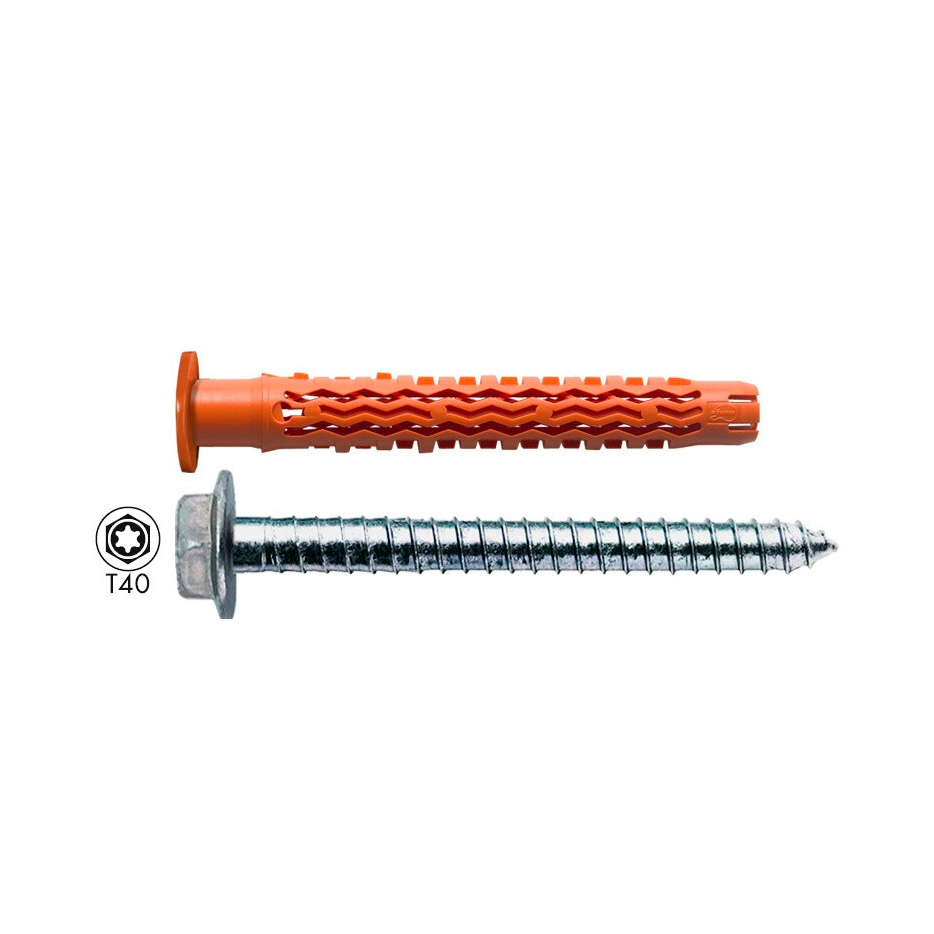

Фасадный анкерный дюбель: Фасадный анкерный дюбель с прессшайбой 10х100 мм

Фасадный анкерный дюбель с прессшайбой 10х100 мм

Главная » Sirius » Фасадный анкерный дюбель

Описание Фасадный анкерный дюбель с прессшайбой 10х100 мм служит для крепления кронштейна и термомоста к основанию здания, также является элементом подсистемы для вентфасада. ⊗ Срок производства в наличии ⊗ Продажа Оптом и в розницу

Цена: от  26. 00 Р /шт

Прайс-лист

Область применения

Наименование	Артикул	Ед. изм.	Цена
Фасадный анкерный дюбель с прессшайбой	10*100F	шт.	26.00

Если Вас заинтересовали товары и услуги нашей компании, Вы всегда можете связаться со специалистами ТД «Урфас» по контактным телефонам +7(343)328-47-55 и +7(3452)60-46-01 или электронной почте urfas. [email protected].

Официальный представитель Sirius:

Подсистема для ВФ

Утеплитель и Дюбеля

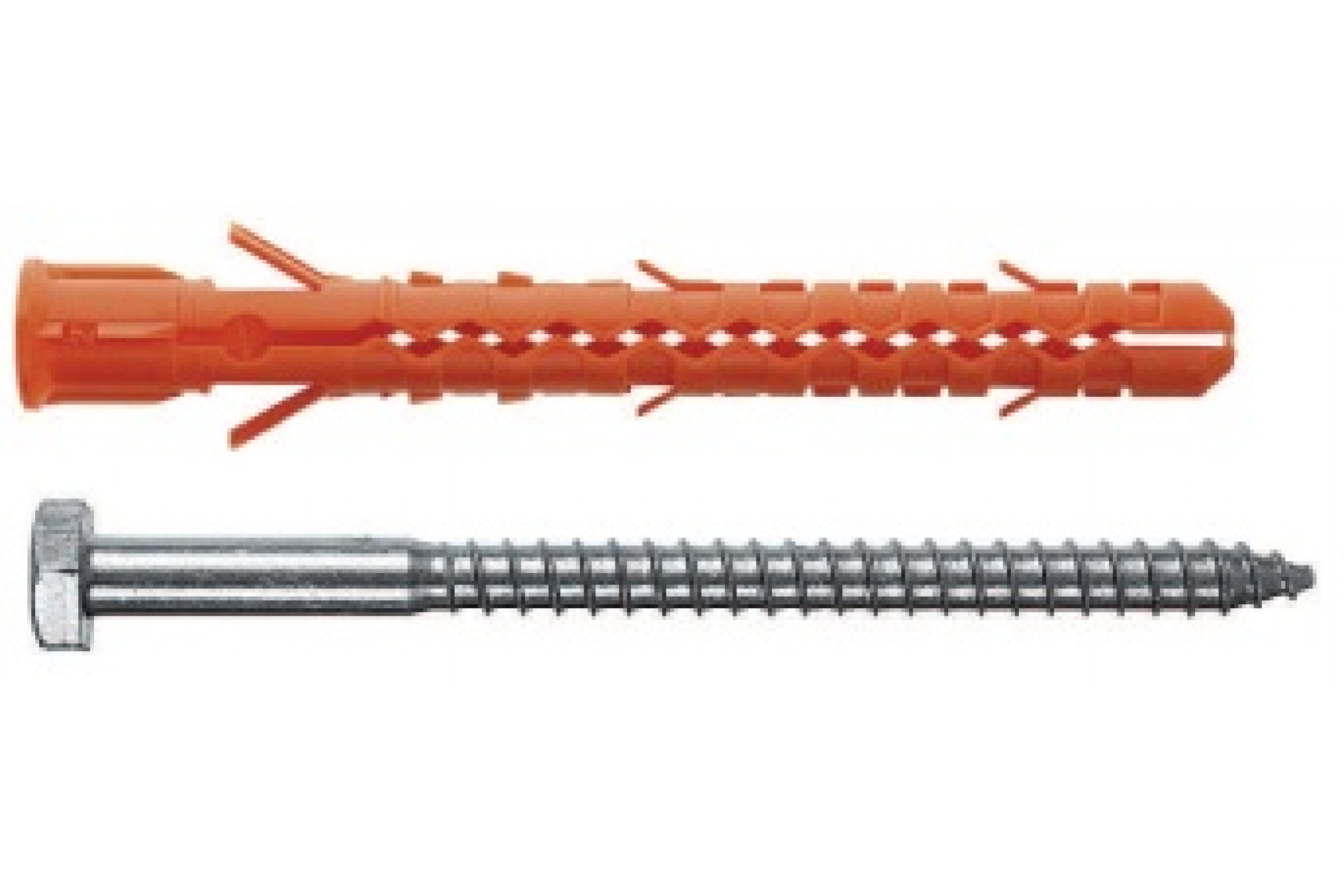

Анкерный фасадный дюбель

Дюбель предназначен для монтажа и скрепления элементов различных конструкций. С целью усиления возможностей данной крепежной детали или шурупа, используется анкер. Благодаря такому подходу прочность соединения повышается. Слово «анкер» в немецком языке означает «якорь». Он, как и положено, осуществляет надежную фиксацию сформированного сопряжения компонентов конструкций и, кроме того, проявляет устойчивость к воздействию нагрузок как динамического, так и статического характеров. Наиболее часто используется для закрепления фасадов лоджий/балконов, монтажа навесного оборудования и в иных подобных случаях.

Фасадный дюбель

Крепеж данного вида нашел широкое применение для закрепления гидро- и теплоизолирующих конструкций самых разных типов. Его особенность – способность выполнять свои функции при установке в регионах с разными климатическими условиями.

Конструкция фасадного дюбеля включает:

• пластиковый стрежень, оснащенный термоголовкой, тоже выполненной из полимера;

• металлический гвоздь.

Основное предназначение – крепление к установочным базам, выполненным из природного/натурального камня, кирпича и бетона, плит, в качестве сырья для производства которых использовалась базальтовая вата.

Пластиковая термоголовка препятствует появлению т.н. «мостиков холода», а также проявлению со временем на фасадах сооружений темных пятен, оставляемых обычными стальными гвоздями, по истечении короткого промежутка времени покрывающимися слоем ржавчины.

Также с помощью фасадного дюбеля крепятся легкие и тяжелые панели из минваты, пенополистирола экструдированного и вспененных ячеистых пластических масс, проще говоря – из пенопласта.

Разновидности дюбелей

В сегменте крепежей современного рынка стройматериалов наблюдается широкое разнообразие схожих по функционалу изделий. Наиболее востребованными являются элементы анкерного и тарельчатого типов.

Анкеры принято подразделять на следующие виды:

• с упором, как внешним, так и внутренним;

• универсальные крепежные элементы. При установке в полнотелые установочные базы они функционируют как анкерные (распорный сегмент деформируется, в результате чего образуется своего рода якорь), а в пустотелых – уже как распорные;

• химические. Для их фиксации используются клей, вещество, изготовленное на основе смолы, и специальные компаунды.

Каждому виду присущи свои конструктивные особенности. В число наиболее востребованных входят выполненные из металла забивные анкеры, анкерная техника распорного типа и анкеры клиновые. Выпускаются эти крепежи разных размеров, но наиболее широкое применение нашли такие дюбели со шляпкой шестигранной конфигурации: 6 мм×40 мм и 8 мм×80 мм.

На конце стержня распорных металлических анкеров может иметься шестигранная головка, такая же по форме гайка, крючок либо кольцеобразный наконечник.  Крепеж данного типа представляет собой шпильку, размещенную в цилиндрической втулке с прорезями. На ее резьбовой торец навинчивается конусообразная гайка диаметр которой превышает значение данного показателя гильзы.

Такое конструктивное решение:

• препятствует прохождению гайки при завинчивании шпильки в полость втулки;

• способствует созданию давления на нижнюю кромку гильзы при продвижении гайки вверх по резьбовому стержню. За счет этого расширяющееся своего рода крылышки надежно внедряются в поверхность отверстия в материале установочной базы.

Рифление, выполненное на коническом сегменте гайки, предотвращает ее прокручивание в ходе завинчивания в нее шпильки.

Разновидности фасадных дюбелей

В индивидуальном строительстве при необходимости крепления к фасаду слоя теплоизоляции фасадные дюбели используются чаще по сравнению с металлическими анкерами. На рынке стройматериалов можно найти несколько видов этих крепежных деталей.

Дюбель тарельчатого типа со стержнем из стекловолокна. Отличительными особенностями такого элемента крепления являются долговечность и прочность стекловолоконного штыря, а также длина дюбеля, значение которой достигает отметки 500 мм.

Дюбель с термоголовкой и металлическим стержнем (пример исполнения такой крепежной детали представлен в первом разделе настоящего обзора). Существуют две разновидности фасадного дюбеля данного типа:

• изделия, оснащенные литой термоголовкой, Последний аксессуар изготавливается на заводе в ходе производства крепежа, и является несъемным;

• дюбели со съемной термоголовкой. Надевать ее нужно перед установкой самого крепежа;

Грибки с гвоздем из пластика. По критерию «стоимость» — это самый доступный вариант фасадного дюбеля. Из плюсов стоит отметить, что пластик не боится воздействия влаги. Минус – этот материал характеризуется невысокой прочностью.

Как выбрать

Прочность монтажа теплоизолирующего материала и всей конструкции фасада – характеристика производная от корректного подбора элементов крепления. Эта процедура предусматривает учет следующих факторов:

• высотность сооружения;

• климатические условия в регионе эксплуатации;

• вид и размеры предполагаемых к установке панелей теплоизоляции;

• материал установочной базы.

Основание, на которое будет закрепляться утеплитель, может выполняться из самых разнообразных материалов, начиная с полнотелого кирпича, включая железобетон и дерево, и заканчивая пенобетоном и щелевым кирпичом. Каждому из них присуща определенная плотность, значение которой влияет на окончательную прочность сформированного соединения. Чем установочная база пористей, тем анкерная зона крепежной детали должна быть длинней.

Толщина утеплителя – едва ли не самый важный показатель при подборе длины стержня и размера распорной части метиза. Приведем ряд цифр. При 4-сантиметровом слое теплоизоляции дюбель нужно использовать длиной 9 см. Если устанавливается утеплитель максимальной толщины – это где-то 24 см-25 см, останавливать свой выбор следует на стержне длиной не менее 30 см. Значение такого важного параметра, как глубина анкеровки, изменяется в пределах 4 см≤Н≤6 см.

Для крепления искусственных легковесных теплоизолирующих панелей, выполненных из таких полимеров, как полиуретан (содержит молекулы уретановой группы) и полистирол (продукт полимеризации винилбензола), используются крепежные элементы с пластиковым гвоздем. Иная ситуация с минеральными ватами, поглощающими и удерживающими воду. Для закрепления таких панелей следует применять дюбели, оснащенные металлическим стержнем, на поверхность которого нанесено антикоррозионное покрытие.

Что же касается климатических условий, то в этом аспекте рекомендация такая: когда в регионе эксплуатации часто наблюдается штормовая и ветреная погода, подойдет крепеж с увеличенной длиной анкерного сегмента.

По высотности сооружения ситуация выглядит так:

• для малоэтажной частной постройки допускается использование универсальных дюбелей, выдерживающих стандартную нагрузку;

• если утепляется фасад многоэтажного здания, крепежные детали должны характеризоваться повышенной: прочностью; силой сопротивления извлечению из основания.

Монтаж фасадного дюбеля

Процедура установки дюбеля фасадного достаточно проста и включает такие этапы:

• сначала в закрепляемом материале и в материале основания одновременно высверливается отверстие;

• в это гнездо вставляется стержень данного крепежного элемента;

• с помощью молотка дюбель забивается до плотного прилегания термоголовки к утеплителю, а еще лучше, чтобы она была немного утоплена в поверхность теплоизолятора;

• головка прикрывается защитной/декоративной заглушкой.
