Монтаж панелей ПВХ по низким ценам за квадратный метр

Пластиковые панели используются для отделки квартир, коттеджей, офисов и магазинов в Казани. Монтаж панелей ПВХ может производиться как на потолок, так и на стены. Для того чтобы отделка служила дольше, следует поручить выбор материала и его монтаж профессиональным ремонтникам. При выполнении отделки существуют некоторые особенности, хорошо известные специалистам. Поэтому не рекомендуется выполнять работы самостоятельно, чтобы получить идеальный результат.

Особенности материала

Пластиковые панели – это бюджетный, прочный и красивый материал, монтаж которого не требует предварительного выравнивания поверхности. Этот материал обладает следующими достоинствами:

• Длительный срок службы.
• Устойчивость к высокой влажности.
• Пожаробезопасность.
• Экологическая безопасность.
• Материал не подвержен развитию плесени и грибка.
• Поверхность легко очищается от загрязнений.

Главным минусом является низкая стойкость к механическим повреждениям. Когда вы выбираете подобный материал для отделки стен и потолка, вам нужно будет оберегать эти поверхности от сильных ударов.

На стены

Стены из пластиковых панелей хорошо смотрятся в интерьере ванной комнаты, а также балкона или лоджии. Для отделки жилых комнат панели используются в частных домах в Казани, в квартирах подобный дизайн комнат встречается крайне редко.
Монтаж панелей ПВХ на стены не требует наличия идеально выровненной и гладкой поверхности. Допустимы небольшие перепады высоты, которые нивелируются во время установки обрешетки. Но если стена обладает значительной неровностью, то следует провести выравнивания прежде, чем приступить к отделке.
Установка панелей на стены происходит по следующей схеме:

1. Разметка стен по маякам для установки обрешетки (каркаса).
2. Монтаж обрешетки, выполненной из дерева или металла.
3. Крепление панелей, подгонка соседних элементов.
4. Установка молдингов на всех углах и стыках обрешетки.
5. Монтаж пластиковых плинтусов по периметру стен.

Молдинг — это специальный пластиковый элемент, который предназначен для маскировки неровностей конструкции. Применение молдингов делает готовую поверхность ровной и красивой. Установка плинтусов по границе стены с полом и потолком создает эффект завершенности и делает интерьер комнаты более привлекательным.

На потолок

Монтаж панелей ПВХ на потолок создает красивую и ровную основу для установки современной системы освещения: множества точечных светильников, расположенных по периметру помещения. Схема установки конструкции похожа на последовательность действий, которая применяется для отделки стен.
Сначала измеряется потолок и выполняется разметка, затем устанавливается обрешетка, на нее крепятся панели. На заключительном этапе устанавливаются потолочные плинтусы. Но проводить отделку потолка сложнее, так как помимо установки самой конструкции мастера выполняют монтаж потолочного освещения.
В Казани можно найти и купить панели различных цветов и фактур. Широкое разнообразие доступных материалов позволяет создавать уникальные потолки, которые становятся идеальным дополнением для любого интерьера комнаты. Подобные конструкции применяются в квартирах и коттеджах, офисных помещениях, магазинах и заведениях сферы услуг.

В ванной

Существуют разновидности материала, которые полностью имитируют керамическую или кафельную плитку. Монтаж панелей ПВХ в ванной применяется для экономии бюджета на выполнение ремонтных работ. На расстоянии достаточно сложно отличить такую отделку от настоящей плитки. На пластиковую поверхность могут быть нанесены любые узоры и орнаменты.

Стоимость пластиковых конструкций значительно ниже, чем цена настоящей керамики, а их установка почти не требует затрат на материалы для выравнивания стен. За подобной отделкой можно скрыть сантехнические трубы, которые портят интерьер ванной комнаты. Также это ускорит отделку ванной комнаты, так как монтаж панелей представляет собой менее трудозатратную процедуру, чем укладка настоящей плитки.

Заказать монтаж панелей

Компания «Удачный ремонт» специализируется на отделке под ключ различных помещений: квартир, коттеджей, офисов и магазинов в Казани. Наши мастера имеют большой опыт работы с любыми материалами, в том числе пластиковыми панелями. Специалисты знают особенности монтажа этого материала на потолок и на стены, в ванной и на балконе. Бригада мастеров быстро справится с поставленной задачей любой сложности. На качество выполненных работ предоставляется официальная гарантия.
Чтобы заказать выполнение отделки под ключ, позвоните нам по телефону, напишите письмо или оставьте заявку на сайте. Первый выезд специалиста-замерщика по вашему адресу происходит совершенно бесплатно.

Установка панелей на пластиковую обрешетку

Установка панелей с использованием пластиковой обрешетки.

еобходимые материалы для монтажа панелей на пластиковую обрешетку: Сама пластиковая обрешетка, клипсы (для крепления панелей к обрешетке пвх, дюбеля, шурупы для крепления обрешетки к стене, ножовка, рулетка и тд, комплектующие для панелей (внутренний угол, наружный угол, соединитель, кромка, F-профиль, потолочный плинтус).

Последовательность установки:

Для начала прикрепим обрешетку к стене горизонтально полу, гладкой стороной к стене (сторона без паза для клипс). Точки крепления обрешетки к стене должны быть примерно на расстоянии 30 мм друг от друга.
2. А расстояние по вертикали между рейками обрешетки должно варьироваться примерно 30-50 мм друг от друга.

3. Установив решетки на стенах по всему периметру комнаты можно приступать к монтажу комплектующих для панелей. Начнем с углового элемента. Закрепим внутренний угол пвх при помощи металлической клипсы, защелкнув её в специальный паз пластиковой обрешетки. Если климпса не защелкивается в обрешетку, то необходимо слегка подогнуть её фиксирующий элемент, но так, чтобы клипса не болталась в обрешетке, а была плотно закреплена.
4.После вставьте панель в угловой профильи прищёлкните её несколькими скобами за широкую полку на протяжении всей панели, точно также надавливая на клипсу пока она не зафиксируется в пазе обрешетки. За тем всавьте в зафиксированную панель следующую, прищёлкните её на клипсы и т. д.
5. Последнюю панель нужно уменьшить продольно, со стороны широкой полки, относительно центра крепежного элемента на 6-8 мм . Сначала вставьте панель в паз крепежного элемента, затем плотно вставьте ее в паз предыдущей панели. В дополнительном креплении она не нуждается.

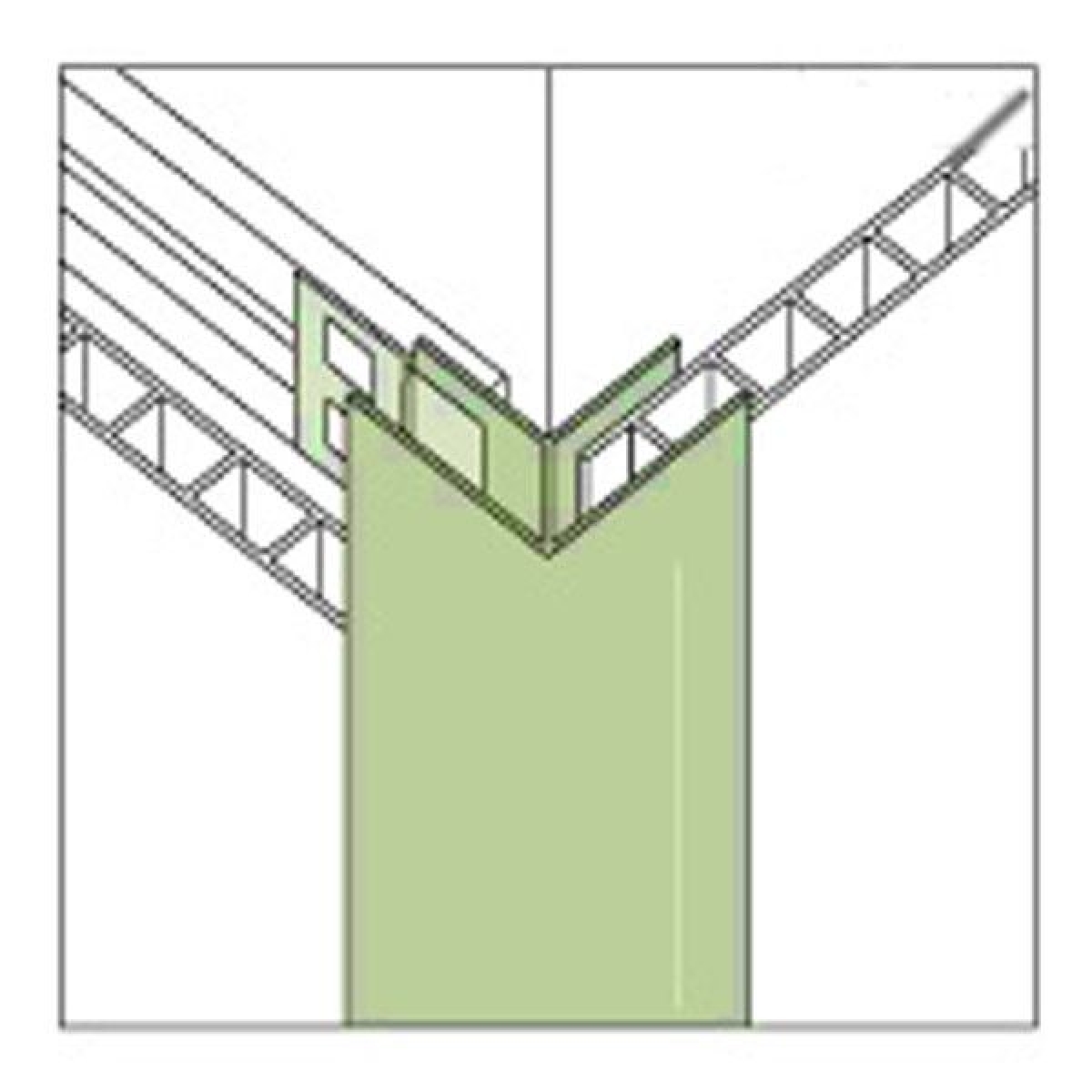

На наружных углах вместо внутренних профилей устанавливаем аналогично наружные угловые профили пвх, На угол между потолком и стеной устанавливаем потолочный плинтус, его тоже необходимо установить саранее, вместе с угловыми элементами. В углу на стыке стены и оконного откоса устанавливают на торец F-профиль, чтобы закрыть пространство между стеной и панелями.

Монтаж панелей ПВХ в ванной своими руками

Вот и пришло время делать ремонт в ванной комнате. Начинаем выбирать материалы и обнаруживаем, что отделка плиткой дорогая и довольно сложная.

Чтобы сэкономить, ищем другие влагостойкие варианты. К нашему счастью существуют недорогие альтернативы, например: панели пвх.

Почему стоит выбрать панели ПВХ

Если вы купили квартиру в новостройке, рекомендуем сделать укладку панелей пвх на стены. Поскольку дом новый, он будет давать усадку еще пару-тройку лет. По стене может пойти трещина, которая повредит плитку. Если очень хочется положить на стены плитку, то можно снять плиты пвх через несколько лет и заменить более дорогим покрытием.

Выбор отделочных панелей огромен. Будем выбирать основываясь на важных характеристиках. Для начала подберем ширину:

1. Выбрав панели небольшой ширины, например 10см, мы потратим больше времени на монтаж. Но и обрезков тоже будет меньше и можно более точно рассчитать количество материала.
2. С широкими панелями работать гораздо удобнее и быстрее. Однако возможно большее количество обрезков и, как следствие, увеличенный бюджет.

Внимательно снимите размеры с помещения, это позволит выбрать оптимальный размер панелей и не тратить лишние деньги.

Потом можно определиться с цветом и внешним оформлением.

Совет! Вам нужно сразу определиться с местами крепления полочек, зеркал, шкафчиков и лейки душа. Поскольку в этих местах нужно будет установить деревянные бруски для прочности крепления. На будущее, сделайте схему размещения брусков под панелями, чтобы не промахнуться при креплении.

С материалом мы определились, теперь можно приступать к монтажу.

Делаем обрешетку стен

фото деревянные бруски в качестве обрешетки

В идеальном случае стены и углы в ванной комнате ровные, тогда можно крепить панели пвх своими руками прямо на стены при помощи специального клея. Тогда и схема деревянных брусков не нужна и дюбеля можно бить в любое место. Но, к сожалению, изначально ровные стены наши строители не делают. Поэтому делаем деревянную обрешетку, к которой потом прикрепим пластиковые панели.

Для обрешетки выбираем специальные металлические профили (более дорогой вариант) или деревянные бруски, примерно 10х30. Верхний и нижний крепим поближе к потолку и полу соответственно, а в середине придерживаемся разумного расстояния, около 30см. При таком расположении брусков панели пвх будут достаточно жестко держаться.

Естественно крепление обрешетки нужно проверять уровнем. При необходимости можно подрезать брусок или подложить небольшой кусок древесины.

Уголки и потолочные плинтуса пвх

Обрешетка готова, теперь можно устанавливать направляющие элементы для крепления панелей. На фото ниже вы увидите все возможные варианты соединительных элементов.

фото соединительных элементов для панелей пвх

Стык стены и пола можно закрыть как плинтусом с коробом для электропроводки, так и без короба. Поскольку между панелями и стеной достаточно места, там легко можно протянуть провода и не штробить стены.

Соединительные элементы, как и сами панели пвх, можно крепить на скобы, саморезы или гвозди. Если профиль металлический, то подойдут только саморезы, если деревянный — рекомендую пользоваться скобами.

Установка панелей пвх своими руками

Крепить пластиковые панели гораздо легче чем класть плитку.

1. начинаем с угла, устанавливаем нужный молдинг.
2. вставляем первую панель, подрезанную по высоте.
3. закрепляем при помощи скоб или саморезов.
4. иногда замеряем, при помощи отвеса, не ушли ли мы в сторону.

Стыковать панели довольно легко, потому что используется система пазов.

Для подрезки можно использовать ножовку по металлу или канцелярский нож.

Стыки можно обработать силиконовым герметиком в местах прямого попадания воды. Это предотвратит появление плесени в ванной комнате. Так же силиконом можно спрятать небольшие промахи в подрезке панелей. Силикон сейчас можно выбрать максимально подходящий по цвету.

Правильно установленные панели в ванной комнате сделают ее устойчивой к влажности, красивой и главное ремонт будет не дорогой.

Поделиться

Твитнуть

Запинить

Нравится

Класс

WhatsApp

Viber

Телеграмка

Навесной потолок из пластиковых панелей своими руками: монтаж и подготовка

Строительный рынок сейчас пестрит самыми разнообразными отделочными материалами. Основными достоинствами современных инноваций является простота использования и надежность. Однако не всегда это касается практичности в плане цены. В этом вопросе, несомненно, лидируют по выгодности отделочные материалы, изготовленные из ПВХ. Панели из поливинилхлорида позволяют легко и просто обшить стены с потолком в любом помещении. При этом не стоит заботиться о затратном выравнивании основания стены или переживать о непомерной цене монтажных работ. Сделать тот же навесной потолок своими руками с использованием ПВХ панелей не составит труда, даже не имея за плечами многолетнего опыта ремонтных работ.

Что потребуется?

Итак, сейчас рассмотрим именно вариант монтажа навесного потолка с использованием ПВХ панелей в качестве отделочного материала. Для этого понадобится необходимый минимум инструментов, ПВХ панели и требуемые монтажные элементы. Если более точно, то потребуются следующие инструменты:

1. шуруповерт или малооборотная дрель;
2. рулетка, пузырьковый уровень, водяной уровень;
3. молоток;
4. стусло, ножовка, строительный нож.

В качестве материала используются ПВХ панели. Согласно общепринятым стандартам панели могут быть шириной 25 и 50 см. Основным параметром при покупке является площадь всех элементов в упаковке. При подсчете необходимого количества следует высчитать площадь комнаты, в которой будет устанавливаться навесной потолок, и увеличить полученное количество на 10-15%, учитывая подрезку материала.

Для закрепления панелей на потолке следует использовать специальные крепежные элементы и сформировать каркас. Сами по себе ПВХ панели достаточно хрупкие и мягкие, так что для надежного закрепления потребуется прочный каркас с частой обрешеткой.

По периметру комнаты используется П-образный пластиковый профиль, в который будут заводиться края панелей. В качестве альтернативы можно подобрать подходящий по расцветке потолочный плинтус для ПВХ панелей, который уже снабжен П-образным пазом. В качественном исполнении такой плинтус представляет собой сборную конструкцию, у которой П-образный паз собирается из двух частей для облегчения монтажа.

Для обрешетки можно использовать деревянный брус размером 20Х40 мм или же металлический профиль как для гипсокартона. В ванной комнате или на кухне деревянный брус не подойдет из-за повышенной влажности. Однако благодаря более простому монтажу деревянного бруса и креплению самих панелей к нему, его можно использовать в спальне или гостиной. Вторым параметром для выбора является цена материала, в этом вопросе необходимо лишь сверяться с доступностью и ценой именно в вашем регионе. При использовании дерева в любом виде в строительстве следует его обязательно обработать перед монтажом антисептическими пропитками и антипиренами. Последнее необходимо для повышения огнеупорных свойств древесины.

ПВХ панели различных стандартов

Кроме этого имеются пластиковые или алюминиевые профили специально для ПВХ панелей. Если обшивка будет производиться по потолку с небольшими перепадами до 4-5 мм и с минимальным опуском навесного потолка, монтаж панелей ПВХ на потолок может оказаться и вовсе простым. Профили сделаны со специальным пазом по центру для крепления к основе и для закрепления клипс, которыми будут удерживаться панели обшивки.

Из метизов обязательно потребуются пластиковые дюбеля и гвозди-шурупы для них (альтернативой могут стать анкера с клином для забивания). Ими будут крепиться элементы каркаса и профили по периметру к стенам и потолку. Сам же каркас собирается с использованием шурупов с наконечником сверлом для металлического профиля и шурупами по дереву для бруса. Панели ПВХ можно крепить как шурупами с пресс шайбой, так и специальными металлическими клипсами. Ориентировочное количество всех метизов можно будет подсчитать после того, как будет выбран способ крепления потолка, и после ознакомления с инструкцией по монтажу.

Этап подготовки

Даже учитывая, что потолок скроется из виду, его следует очистить от всех элементов, которые могут впоследствии отвалиться или обсыпаться на монтируемый навесной потолок: поврежденная штукатурка или замазка между плитами, побелка, старый отделочный материал и т.

п. Вся поверхность потолка грунтуется.

Только после этого можно приступить к разметке под установку периметра и каркаса. Для этого следует очертить по всей комнате на стенах линию, которая обозначит единый уровень будущего потолка. Опускать потолок следует с учетом того, какие осветительные приборы будут использоваться, наличия скрытой проводки или других коммуникаций, а также неровностей самого потолка. Под проводку следует учесть обязательное наличие зазора между верхним краем каркаса и потолком минимум в 1,5-2 см. В качестве ориентира, от которого будет производиться замер опуска, следует выбрать самое низкое место на потолке.

В процессе разметки обязательно учтите все будущие коммуникации и электропроводку

Как только поставлена первая метка можно переносить ее на все четыре стены по краям с помощью водяного или лазерного уровня. Для наметки линии по всему периметру можно использовать бечевку, обильно закрашенную ярким мелком. Придавливая к стене по меткам края бечевки, можно слегка отвести ее и отпустить. В результате мел останется на стене.

Когда периметр очерчен, можно приступать к разметке расположения опорных элементов каркаса. Профиля или брусья следует разместить перпендикулярно будущему направлению ПВХ панелей и на расстоянии от 40 до 60 см. При большем расстоянии навесные потолки из панелей могут немного провиснуть в ходе эксплуатации.

Совет: Как бы этого не хотелось, а все же бывают случаи, когда и пол, и потолок помещения в многоэтажных домах массовой застройки выведены не по уровню, и исправить это крайне накладно. В этом случае лучше несколько отойти от привязки к строгому уровню и вывести линию периметра с некоторым наклоном так, чтобы визуально не бросалась в глаза разница плоскостей потолка и пола.

Монтаж каркаса

Вариант 1: пластиковая обрешетка

Пластиковый П-образный профиль или плинтус с ним крепится по периметру всей комнаты так, чтобы его нижняя граница проходила по наведенной ранее линии. Для стыковки профилей в углах следует использовать стусло и ножовку. Только так получится красивый срез и минимальный зазор. Крепить профиль следует каждые 25-30 см. Далее для облегчения процесса монтажа каркаса можно натянуть нитку или леску поперек потолка так, чтобы она образовала плоскость вместе с верхним краем профиля.

Вариант 2: деревянный каркас

Деревянный брус крепится к потолку с помощью дюбелей и ударных шурупов, каждые 60 см. Для того чтобы вывести их в один уровень по нижней грани, можно использовать деревянные подкладки между ними и потолком.

Вариант 3: металлический профиль

Металлический профиль, как и в случае с гипсокартоном, крепится с использованием П-образных элементов располагаемых через каждые 60-80 см. Так называемые «пэшки» удобнее всего крепить к потолку анкерами с забиваемым клином, а к профилям с помощью шурупов с наконечником сверлом.

Монтировать перемычки между несущими каркаса нет необходимости, однако они понадобятся в местах, где предполагается закрепить что-либо тяжелое, например, люстру.

В завершении монтажа каркаса выполняется прокладка силовых кабелей для освещения. При использовании ПВХ панелей провода следует обязательно укладывать в гофру для обеспечения пожаробезопасности. В местах, где будут устанавливаться точечные светильники достаточно оставить петли длинной 10-15 см.

Установка ПВХ панелей

Вот теперь, когда каркас готов и выведен в единый уровень, можно приступить к установке навесных потолков. Это наименее хлопотный и в тоже время ответственный процесс. Первую полосу материала заводят в П-образный профиль. Некоторые мастера отрезают у первой полосы защелку по краю. Как только полоса встала на место, ее закрепляют шурупами или клипсами к опорным профилям каркаса, не пропуская ни одного. Отрезать полосу необходимого размера можно с помощью ножовки или простого ножа. Материал достаточно легко режется.

Важно: ПВХ панели следует отрезать по длине несколько меньше, чем расстояние между стенами. Обязательно должен остаться зазор между полосой и стенами, примерно на 4-5 мм с каждого торца.

Следующую полосу прикладывают к замку под небольшим углом и заводят в него по всей длине. После этого прижимают вторую сторону к каркасу и так же закрепляют шурупами. Для того чтобы плотно свести полосы, можно использовать брусок или кусок той же ПВХ панели, который вставляют в паз и аккуратно вбивают до упора молотком.

Главное, ни в коем случае не перегибать полосы материала и не прилаживать слишком много усилий при монтаже. ПВХ панели достаточно хрупки и даже неаккуратный нажим рукой может оставить вмятину, которую никак не убрать. Монтаж лучше всего производить с напарником или же используя простейшие подпорки с поперечинами.

Основная сложность может возникнуть при установке последней полосы. В одном варианте можно перевернуть полосу замком в другую сторону и подрезать ее по длине со стороны паза на нужную ширину. Далее приставив плотно к предыдущей панели, шурупами крепится и последний элемент потолка. При использовании разборных плинтусов легче и надежнее просто обрезать по ширине полосу и защелкнуть замок с предыдущей полосой, как и во всех остальных случаях.

Если в потолок планируется установка точечных светильников – естественно целесообразнее продумать её заранее и врезать споты “на земле”. Подробнее о монтаже освещения в пластиковый или любой другой потолок – читайте по ссылке.

Завершение

После того как все полосы установлены, можно приступать к финишной отделке. При использовании П-образного профиля по периметру устанавливается отдельно плинтус. Его крепить лучше всего на жидкие гвозди. При этом наносить их лучше только на одну из сторон плинтуса. То есть крепится плинтус или только к стене, или только к потолку.

В случае разборного плинтуса просто защелкивается ответная часть. В углах можно использовать специальные муфты переходники или же замазать щели герметиком подходящего цвета.

В заранее отмеченных местах следует проделать отверстия под вывод проводов освещения или под установку точечных светильников. Эту же работу можно проделать и в процессе монтажа потолка. В самом конце работ устанавливаются непосредственно светильники и все необходимое для них оборудование. Желательно придерживаться общепринятых норм и в случае, когда монтируется навесной потолок в ванной, то устанавливать осветительные приборы малого напряжения с преобразователем вместо привычной схемы с использованием 220 В. Вместе с тем, что потолок из ПВХ панелей в определенной степени не боится влаги, можно гарантированно обезопасить себя от последствий умеренного затопления соседями сверху.

Видео: пример монтажа ПВХ-панелей на потолок

***

© 2012-2020 Вопрос-Ремонт.ру

Загрузка…

что еще почитать:

Вывести все материалы с меткой:

Монтаж панелей ПВХ – Цена за м2 в Москве, МО.

Недорого, качественно, с гарантией!

Монтаж панелей ПВХ в Москве, Московской области

Монтаж панелей ПВХ – технология обшивки стеновых и потолочных конструкций долговечными прочными облицовочными материалами. Ее используют для оформления интерьера квартир, частных домов, объектов коммерческого и производственного назначения.

Обшивку панелями ПВХ потолков, балкона или стен не стоит делать самостоятельно человеку без соответствующих практических навыков. Профессиональные монтажники досконально знают все нюансы технологии, умеют работать с различными типами крепежа и элементов из ПВХ, несут личную ответственность за результаты труда.

Отделку пластиковыми панелями стен или потолка начинают с подготовительного этапа. После проведения замеров рассчитывают точное количество необходимых материалов с 10-15 % запасом для подгонки. Мастера привозят с собой комплект исправных инструментов для монтажа.

Дальнейшая последовательность действий включает:

1. Удаление старой отделки со строительных конструкций.
2. Заделку щелей, трещин, выравнивание поверхности стен и потолка, обработку их специальными пропитками.
3. Обустройство каркаса из металлического профиля, деревянных брусков или пластиковых реек.
4. Фиксацию панелей с помощью клея, кляймеров или саморезов.
5. Постоянный контроль правильности установки.
6. Обработку швов герметиком (при клеевом способе монтажа).

Наша площадка предлагает жителям столичного региона помощь в поиске проверенных исполнителей для ремонта в доме или квартире. Здесь всегда можно подобрать хорошего специалиста для решения бытовых задач любой сложности.

Пользователь после регистрации может разместить на сайте бесплатное объявление с описанием задания. Заказчики подбирают подрядчика на основе откликов мастеров, отзывов других людей. Система деактивирует недобросовестных работников, а специальный страховой фонд защищает деньги клиентов от брака.

Монтаж панелей ПВХ – Цены за м² и гарантии

Наш сервис стабильно пользуется спросом у многочисленных онлайн-пользователей. Здесь стоимость строительных услуг заметно ниже, чем в среднем по Москве и Подмосковью. Расценки монтажа панелей ПВХ даже в разгар строительного сезона у нас остаются доступными. Исполнители дорожат заказчиками, по первому требованию:

• приезжают на объект по указанному адресу;
• оформляют долгосрочные гарантии на монтаж;
• выписывают налоговые и коммерческие отчетные документы;
• предоставляют скидки по договоренности.

Доверяйте установку панелей ПВХ квалифицированным мастерам с хорошей репутацией. Выбирайте проверенных подрядчиков на нашем ресурсе для качественного выполнения ответственных ремонтных работ.

Крепление панелей ПВХ к потолку – практичный способ отделки

Содержание статьи:

ПВХ панели — это недорогой и практичный материал, который достаточно распространен при отделке помещений. Если вы подбираете себе бюджетный вариант ремонта, то вам просто необходимо знать, как подшить потолок панелями ПВХ. Дело в том, что подобная отделка потолка позволяет сэкономить не только на самом материале, но и на оплате монтажных услуг.

Укладка панелей ПВХ на потолок не требует наличия у вас специальных знаний в области строительства и ремонта, поэтому все работы вы сможете выполнить легко и быстро.

Монтаж потолочных ПВХ панелей

Обшивка потолка панелями ПВХ может иметь различное оформление. Вы сможете легко подобрать материал длю любого интерьера (прочитайте также: “Чем обшить потолок на балконе”).

Преимущества отделки потолка

К достоинствам такой отделки потолка можно отнести следующие качества:

• так как такая конструкция относится к подвесному типу, то крепление панелей ПВХ к потолку позволяют легко и быстро выровнять поверхность без использования штукатурки;
• монтаж подвесного потолка из ПВХ не занимает много времени;
• низкие трудозатраты;

• устойчивость к влаге. Даже если вас зальют соседи сверху, то потолок ПВХ не пострадает. А это позволяет избежать затратного ремонта;
• возможность частичного демонтажа. Это позволяет облегчить ремонт и замену осветительных приборов и проводки;
• долговечность. Покрытие исправно служит многие годы;
• облицовка потолка панелями ПВХ не требует сложного ухода. Покрытие не притягивает пыль и грязь. Кроме того поверхность можно мыть с помощью мыльного раствора

Технология монтажа ПВХ панелей

Давайте же рассмотрим, как обшить потолок панелями ПВХ. В первую очередь необходимо подобрать подходящие панели. На рынке доступен огромный выбор этого типа материалов. Панели могут иметь рисунок, кроме того они бывают однотонными или многоцветными, глянцевыми и матовыми. Сейчас можно даже приобрести панели пвх для потолка, которые имитируют дерево или камень. То есть вы с легкостью сможете подобрать такой тип панелей, который может максимально обогатить ваш интерьер.   После того, как вы купили материал и привезли его к себе домой, не начинайте сразу же крепление панелей ПВХ к потолку, дайте ему некоторое время на «акклиматизацию». Распакуйте панели и дайте им некоторое время полежать в помещении (около суток). Кроме самих панелей не забудьте приобрести профиль для каркаса, подвесы, саморезы и дюбеля (прочитайте также: “Как обшить потолок пластиком”).

Монтаж потолка из ПВХ панелей проводят с использованием таких инструментов:

• перфоратор;
• шуруповерт;
• строительный уровень;
• малярный шнур для выполнения разметки помещения;
• металлический уголок.

Подготовка к монтажу

Установка панелей ПВХ на потолок начинается с удаления старого покрытия. Штукатурку снимают шпателем, а старую краску или побелку смывают губкой. Перед началом работ по установке каркаса можно спланировать мероприятий по дополнительной тепло- и звукозащите потолка. После этого можно приступать к разметке плоскостей.

В каждом из углов помещения следует измерить высоту. Теперь выбирают угол с минимальным значением. От потолка в этом месте отступают 5 см вниз и отмечают точку. Она будет служить ориентиром для плоскости ПВХ потолка. Если вы запланировали укладку теплоизоляции, то расстояние между базовым и подвесным потолком можно увеличить.

Данную отметку с помощью лазерного или гидравлического уровня переносят по всем стенам помещения. Теперь проведите через все точки линию с помощью малярного (отбивочного) шнура. По периметру намеченной линии делают отверстия под профиль. В качестве стартового профиля рекомендуется использовать планки UD шириной 28 мм. Теперь на потолочную плиту крепят подвесы. Именно они будут удерживать направляющий профиль CD. Читайте также: “Монтаж мдф панелей на потолок”.

Крепление к потолку ПВХ панелей

Если вы планируете установить в потолок встроенное освещение, то монтаж скрытой проводки следует делать сразу же после установки каркаса, но перед тем как начать крепление панелей ПВХ к потолку.

Подшивка потолка панелями ПВХ начинается с установки элемента в стартовый профиль. Крепление пластиковых панелей на потолоквыполняют саморезами, потом к ней крепят следующий элемент. Аналогично проводится дальнейшая установка потолочных панелей. Как видите, сложного в процедуре ничего нет. Но все же, советуем вам заручиться поддержкой напарника, так как самому удержать длинную панель не очень удобно. В крайнем случае, следует использовать заблаговременно собранные подпорки из бруса.

Если длины панели не хватает для того, чтобы перекрыть всю комнату сразу, то ее наращивают отрезком необходимого размера. Для того, чтобы швы были менее заметными, а потолок получился более привлекательным, советуем вам располагать поперечные швы не в одну линию, а в шахматном порядке.

Монтаж пластиковых панелей, подробно на видео:

Выводы

Как видите, установка панелей ПВХ на потолок не отличается сложностью. Кроме того, такой способ отделки, при невероятной красоте, позволяет значительно сэкономить на оформлении интерьера. А если вы делает все работы самостоятельно, то такой ремонт потолка обойдется вам в минимальное вложение средств при максимальном качестве. Результаты подобной отделки потолка вы сможете увидеть на фото на нашем сайте. Поверьте, все это сделано руками таких же аматоров, как и вы.

Подобрав интересный цвет и фактуру панелей, вы сможете дополнить стиль помещения. А организация точечного освещения в таком потолке позволяет наполнить комнату светом. О том, как установить такую систему освещения, читайте в наших следующих статьях. Удачи вам в ремонте.

Установка сэндвич-панелей: пошаговая инструкция

Сэндвич панели изобрели и начали использовать жилищном и промышленном строительстве еще в 30-х годах ХХ века, но они сохраняют свою популярность до сих пор.  Этот практичный, долговечный и доступный по цене материал объединяет в себе качества звуко- и гидроизоляции, утеплителя и внешней отделки. Данная статья посвящена разновидностям сэндвич панелей и способам монтажа.

Содержание

• Особенности сэндвич панелей
  • Плюсы и минусы
  • Разновидности сэндвич панелей
  • Советы по выбору
• О правилах перевозки и разгрузки
• Монтаж сэндвич панелей
  • Предварительная подготовка сэндвич панелей
  • Особенности монтажа сэндвич панелей
  • Фасонные элементы
  • Сэндвич панели и готовые объекты: фото

Особенности сэндвич панелей

Изготавливаются сэндвич панели только механизированным способом на заводах, оборудованных специально для этого. Подобные название данного стройматериала не случайно – он состоит из нескольких слоев и представляет собой некий «сэндвич». Сверху и снизу располагаются металлические листы, между которыми находится теплоизоляционный материал. В зависимости от толщины утеплителя варьируются толщина и стоимость сэндвич панелей. На их цену также влияет толщина листов стали. Для строительства кровли чаще всего берут достаточно тонкие панели с листами толщиной 0,6 мм, в то время как для облицовки стен больше подходят панели с толщиной металлических листов до 1,2 мм.

На стоимость влияют также и размеры сэндвич панелей. Стандартная длина таких изделий – 12 м. Впрочем, при желании можно заказать панели нужных размеров. Их толщина может составлять от 40 до 250 мм. В зависимости от профиля ширина панелей может составлять от 50 до 120 см. Изделия с небольшой шириной чаще используются для строительства ворот гаражей, а более широкие покупают для возведения или отделки таких объектов как склады, дома, гаражи и проч.

Дороже всего стоят трехслойные сэндвич панели из-за их сложной структуры, повышенной прочности и отличных эксплуатационных характеристик.

Плюсы и минусы

Популярность и востребованность сэндвич панелей на протяжении многих лет объясняется большим количеством преимуществ перед прочими материалами.

Плюсы сэндвич панелей:

• возможность быстрого монтажа – облицовка панелями и возведение стен занимают немного времени;
• малый вес – конструкция из панелей намного легче, чем из кирпича или бетона, поэтому она не требует дополнительных затрат на сооружение прочного фундамента;
• конструкции достаточно легко разбираются, их можно модернизировать или перевезти на новое место;
• экономия – дом из сэндвич панелей обойдется в разы дешевле, чем кирпичный или блочный;
• пожарная безопасность – благодаря металлическим листам теплоизоляционный слой защищен от прямого воздействия огня. Исключение составляют сэндвич панели с внутренним слоем из ПВХ, пенополиуретана или пенополистирола, поэтому важно внимательно изучать состав;
• экологичность – для производства панелей используют исключительно материалы, которые безопасны для природы и здоровья человека;
• прочность – сэндвич панели для стен изготавливают с использованием толстых металлических листов, которые маловосприимчивы к механическим повреждениям;
• теплоизоляционные свойства – данный параметр меняется в зависимости от толщины утеплителя;
• звукоизоляция – чем больше толщина панели, тем лучше ее шумоизоляционные свойства;
• монтаж сэндвич панелей можно производить в любое время года, за исключением особо холодных зим с сильными морозами из-за риска появления обледенения на стыках.

Плюсы и минусы

Популярность и востребованность сэндвич панелей на протяжении многих лет объясняется большим количеством преимуществ перед прочими материалами.

Плюсы сэндвич панелей:

• возможность быстрого монтажа – облицовка панелями и возведение стен занимают немного времени;
• малый вес – конструкция из панелей намного легче, чем из кирпича или бетона, поэтому она не требует дополнительных затрат на сооружение прочного фундамента;
• конструкции достаточно легко разбираются, их можно модернизировать или перевезти на новое место;
• экономия – дом из сэндвич панелей обойдется в разы дешевле, чем кирпичный или блочный;
• пожарная безопасность – благодаря металлическим листам теплоизоляционный слой защищен от прямого воздействия огня. Исключение составляют сэндвич панели с внутренним слоем из ПВХ, пенополиуретана или пенополистирола, поэтому важно внимательно изучать состав;
• экологичность – для производства панелей используют исключительно материалы, которые безопасны для природы и здоровья человека;
• прочность – сэндвич панели для стен изготавливают с использованием толстых металлических листов, которые маловосприимчивы к механическим повреждениям;
• теплоизоляционные свойства – данный параметр меняется в зависимости от толщины утеплителя;
• звукоизоляция – чем больше толщина панели, тем лучше ее шумоизоляционные свойства;
• монтаж сэндвич панелей можно производить в любое время года, за исключением особо холодных зим с сильными морозами из-за риска появления обледенения на стыках.

Для строительства применяются такие виды сэндвич панелей:

1. Кровельные – для строительства и облицовки крыш. Как правило их производят из металлических листов толщиной 0,6 мм и утеплителя толщиной от 50 до 70 мм, они имеют гладкий плоский профиль, ширина панелей составляет 120 см. Их отличает небольшой вес и, соответственно, невысокая нагрузка на несущие стены. Стандартная кровля из подобных панелей длиной 12 метров весит всего 70 кг. Внутренним наполнителем кровельных сэндвич панелей является стекловолокно, которое имеет хорошие теплоизоляционные свойства.
2. Стеновые – отличаются большей толщиной и весом, т.к. в отличие от кровельных, они должны придавать зданию прочность и жесткость. Их оснащают особыми ребрами жесткости, что позволяет выдерживать даже ураганные порывы ветра до 190 км/ч. Наполнителем в таких панелях выступает пенополиуретан. При толщине утеплителя в 10 см стеновая сэндвич панель длиной 12 метров будет весить порядка 110 кг. Для таких изделий характерны хорошие несущие способности, их можно использовать в жилищном строительстве.
3. Специальные – используются для строительства необычных конструкций, таких как морозильные камеры или склады. Толщина теплоизоляционного слоя в них может составлять от 40 мм до 25 см. Специальные панели небольшой толщины применяют для строительства легких конструкций (складов или торговых точек), а самые толстые необходимы для возведения холодильных камер. У них могут быть разные размеры, фактура, системы крепления и т.д.

Советы по выбору

При выборе сэндвич панелей нужно учитывать не только специфику строительства будущего объекта и его предназначение.

Также следует обратить внимание на:

1. Вид утеплителя, который используется в панели. Так, пенополистирол имеет хорошие теплоизоляционные свойства, не пропускает влагу и вредит здоровью, однако он пожароопасен. Соответственно, подобные панели не подойдут для зданий, в которых используются мощные нагревательные приборы или открытый огонь. Низкая теплопроводность и прекрасная гидроизоляция отличают и пенополиуретан, но он также горит. Минеральная вата пожаробезопасна, она хорошо держит тепло, однако не подходит для использования в помещениях с повышенной влажностью.
2. Толщину изделия. Чем панель толще, тем выше ее устойчивость, прочность и теплоизоляционные свойства. Однако большая толщина также уменьшает размеры полезной площади, усложняет монтаж и является причиной более высокой стоимости панелей.
3. Геометрию. Перед покупкой сэндвич панелей следует произвести предварительный расчет, иначе они могут не соответствовать проекту здания.
4. Репутацию производителя. Стоит поинтересоваться производственной базой компании, качеством и современностью оборудования, опытом ее работы и длительностью присутствия на рынке. На территории России работает более 200 производителей сэндвич панелей, что способствует здоровой конкуренции, так что покупателям есть из чего выбрать. Самыми крупными производителями в стране являются: Ruukki-Вентал, КЗЛК, «Электрощит», «Тримо-ВСК», «Мосстрой-31» и другие.

О правилах перевозки и разгрузки

Специфику перевозки и погрузки сэндвич панелей иногда относят к недостаткам. На самом деле организовать правильную транспортировку материала не так уж и сложно. Перевозить его нужно исключительно в заводской упаковке, в грузовиках, имеющих открытый кузов и открывающийся верх. Кузов должен быть оснащен специальными проушинами для фиксаторов упаковок. Укладывать их можно максимум в два слоя.

Во время перемещения пакеты должны фиксироваться специальными лентами, которые прикрепляются через каждые 1,5 м. На протяжении поездки водитель должен регулярно проверять состояние груза (крепления, натяжение связок и т.д.). При перевозке морем или по железной дороге панели должны упаковываться в деревянные ящики соответствующих размеров.

Во время перемещения пакеты должны фиксироваться специальными лентами, которые прикрепляются через каждые 1,5 м. На протяжении поездки водитель должен регулярно проверять состояние груза (крепления, натяжение связок и т. д.). При перевозке морем или по железной дороге панели должны упаковываться в деревянные ящики соответствующих размеров.

Во время перемещения пакеты должны фиксироваться специальными лентами, которые прикрепляются через каждые 1,5 м. На протяжении поездки водитель должен регулярно проверять состояние груза (крепления, натяжение связок и т.д.). При перевозке морем или по железной дороге панели должны упаковываться в деревянные ящики соответствующих размеров.

Перед установкой сэндвич панели нужно подготовить: их очищают от пыли и грязи, с них снимают защитную пленку обшивки, разрезают в случае необходимости, используя электропилы или электролобзики с мелкими зубьями. Жестяные фасонные элементы разрезают ножницами по металлу.

Внимание! Запрещено резать панели, используя газопламенные резаки, т.к. утеплитель может загореться.

Порядок установки панелей зависит от проекта и архитектурных особенностей здания, но начинать всегда нужно с нижнего правого или левого угла. Нельзя допускать, чтобы элементы ударялись друг о друга, поэтому во время монтажа их нужно подгонять резиновой киянкой.

Для крепления к каркасу нужно использовать нержавеющие саморезы для сэндвич панелей, которые оснащаются прокладками-уплотнителями. Их длина зависит от толщины панелей. В случае крепления к деревянным прогонам необходимы саморезы по дереву. Ширина опор для панелей не должна быть меньше 6 см (если иные размеры не предусмотрены проектом).

Установка панелей выполняется с помощью струбцины, число захватов при этом зависит от размеров изделия. Если их устанавливают горизонтально, то они должны лежать так, чтобы всей массой прижимать изоляцию. В случае вертикальной установки их нужно дожимать для плотного схождения замков. После фиксации панели струбцинами ее можно крепить к каркасу, между ней и опорой нужно проложить уплотнительную ленту.

Совет: Для того чтобы в замках не было зазоров, стыки можно заполнить монтажной пеной или минеральной ватой.

Фасонные изделия крепятся через каждые 30-40 см с помощью саморезов и через каждые 30 см при помощи вытяжных заклепок.

Предварительная подготовка сэндвич панелей

После выгрузки и очистки панелей приступают к подготовительным работам, которые помогут облегчить и ускорить монтаж.

Этапы подготовки:

1. Нужно в деталях изучить схему расположения панелей для стен и кровли и определить последовательность, в которой они будут выкладываться.
2. Выполните установку вспомогательных лесов и прочего монтажного оборудования, прикрепите их к каркасу.
3. Проверьте, нет ли помех, которые могут помешать подъемному крану перемещаться по стройплощадке.
4. Проверьте наличие необходимых инструментов. Вам понадобятся: 2 стропы 10-метровой длины грузоподъемностью 5 т, 2 распорки для замков, монтажные инструменты, струбцина.

Особенности монтажа сэндвич панелей

Очевидно, что качественно смонтировать сэндвич панели под силу исключительно профессионалам, и не стоит даже пробовать делать это самостоятельно. Однако, ознакомившись с предоставленной ниже информацией, вы сможете проконтролировать процесс установки.

Нюансы установки панелей:

1. Нельзя брать панели за верхнюю обшивку.
2. Запрещено оставлять изделия незафиксированными или в струбцине, когда нужно на время прервать работу.
3. Закрепляя стеновые сэндвич панели, используют траверсу, которую фиксируют тросом для стабилизации положения материала во время подъема.
4. К точке монтажа панель доставляют краном, ее нужно выставить согласно предварительно сделанным отметкам.
5. Первая панель должна устанавливаться в 20-30 мм от цоколя. Обязательно нужно проверить ровность расположения, т.к. от этого зависит расположение всех последующих элементов.
6. При горизонтальной укладке вторая, третья и все последующие панели устанавливаются сверху. После каждой третьей панели необходимо проверять ровность всей конструкции.
7. Между кровельными и стеновыми элементами нужно сделать промежуток в 2-3 см.
8. Прежде чем использовать крепежи, необходимо отметить места крепления сэндвич панелей маркером.
9. Не снимайте струбцины до того, как вы убедились в надежности крепления элемента к каркасу.
10. Саморезы нужно затягивать до тех пор, пока выгиб металлической обшивки не будет устранен. При этом нужно следить, чтобы не было и чрезмерного продавливания панели.

11. Проемы для окон и дверей нужно делать непосредственно при установке панелей. Между самим материалом и блоками нежно оставлять свободное пространство около 2-3 см. Если вырезать проем на месте не представляется возможным, это нужно сделать на земле, положив панель на упругую подкладку. Поднимать элемент с отверстием нужно максимально осторожно.
12. Установку кровельных панелей следует начинать с размещения первого элемента открытой волной к краю крыши для получения надежного соединения.
13. Панели поднимают траверсой, подводят к точке монтажа и фиксируют, после этого крайний свес карниза панели нужно выставить на предусмотренное проектом расстояние.
14. Кровельные панели закрепляются в точках нижних прогибов волны, а перехлесты гофры в местах скрепления элементов фиксируются вытяжными заклепками через каждые 30 см.
15. В замках панелей нужно оставлять температурные зазоры (2-3 мм).

Внимание! Кровли из сэндвич панелей должны регулярно очищаться от листьев, снега и мусора, чтобы избежать коррозии.

Фасонные элементы

Для того чтобы здание из сэндвич панелей было действительно надежным и долговечным, требуется установка разнообразных фасонных элементов – их вид и размещение определяют на этапе проектирования.

Вертикальную установку элементов производят в направлении снизу-вверх с нахлестом в 10 см. Места стыков следует обязательно дополнительно герметизировать, т.к. через них может просачиваться вода.

В коньковых стыках кровельных панелей профессионалы рекомендуют устанавливать двойной коньковый элемент с внутренней планкой. Сама планка крепится до установки кровельных сэндвич панелей, чтобы она примыкала непосредственно к прогонам. Когда монтаж закончится, оставшийся зазор необходимо заполнить монтажной пеной, замазать мастикой или утрамбовать утеплителем.

Сэндвич панели и готовые объекты: фото

Фасадные сэндвич панели ярких цветов позволяют создать оригинальные экстерьеры:

Холодильная камера, построенная из толстых сэндвич панелей:

Сборка дома из особых сэндвич панелей с наружными стенками не из металла, а из дерева:

Теплый гараж для одной машины из панелей:

Установка собственных солнечных панелей? Сначала проверьте этот контрольный список.

Фото © Heshphoto, inc., Выдержка из Установите свои собственные солнечные панели .

Если вас интересует солнечная энергия, вы наверняка уже знаете, что солнечное электричество полезно для окружающей среды, национальной безопасности и воздуха, которым мы дышим, не говоря уже о ваших счетах за электричество. И что это один из лучших способов уменьшить вклад вашей семьи в глобальное потепление. Вы также, вероятно, слышали, что использование солнечной энергии на самом деле может быть дешевле, чем оплата коммунальных услуг, и вы можете задаться вопросом, верно ли это утверждение.Что ж, в большинстве случаев это правда. Просто требуется время, чтобы дополнительная экономия превысила первоначальные вложения (после этого солнечная энергия бесплатна). Если вы установите солнечную систему самостоятельно, вы можете достичь этого переломного момента намного раньше – в некоторых случаях в два раза быстрее.

Это подводит нас к следующему важному вопросу: действительно ли вы можете установить свои собственные солнечные батареи? Опять же, да. Если вы умеете забивать болты и собирать готовые детали, и если вы готовы провести день или два на крыше (или нет, если вы монтируете панели на земле), вы можете установить свою собственную солнечную систему.Вам не нужно знать, как подключить солнечные панели к электричеству в вашем доме или к электросети. Вы наймете электрика для подключения к дому, а коммунальная компания позаботится обо всем остальном, как правило, бесплатно. В полностью автономной системе коммунальное предприятие вообще не участвует.

Возможно, к сожалению, эта работа даже не является хорошим поводом для покупки нового электроинструмента, поскольку вам понадобится только хорошая дрель.

Итак, если это такой выполнимый проект, почему большинство людей используют профессиональных установщиков? Во-первых, у многих людей есть веские причины сдавать в аренду практически все, от замены масла до покупки продуктов.(Вероятно, это не вы, но даже если это так, наша книга может помочь вам спланировать установку солнечной энергии и найти хорошего местного установщика.) Профессионалы в области солнечной энергетики занимаются не только установкой. Они проектируют систему, подают заявки на скидки и кредиты, заказывают все необходимые детали, получают разрешения и проходят все проверки. Но дело в том, что вы можете сделать все это самостоятельно, при условии, что у вас есть полезный советник и вы готовы следовать правилам местного строительного управления (именно там вы получите эти разрешения).

Установка солнечных батарей становится все проще, и вы можете быть удивлены тем, насколько доступна помощь «сделай сам». Двумя хорошими примерами являются PVWatts и База данных государственных стимулов для возобновляемых источников энергии и повышения эффективности (DSIRE). PVWatts – это онлайн-калькулятор, который поможет вам определить размер солнечно-электрической системы в зависимости от местоположения и положения вашего дома, а также угла наклона вашей крыши. Специалисты по солнечной энергии используют тот же простой инструмент, но он бесплатный для всех. DSIRE предлагает актуальный и исчерпывающий список скидок, налоговых льгот и других финансовых льгот для возобновляемых источников энергии, доступных в любой части США.Кроме того, он бесплатный и простой в использовании.

Только эти два ресурса помогают ответить на два наиболее распространенных вопроса домовладельцев о солнечной энергии: Насколько большая система мне нужна? и Сколько это будет стоить? Другие ресурсы включают поставщиков солнечного оборудования, которые обслуживают домашних мастеров и предлагают покупки и техническую поддержку, а также удобные для потребителей отраслевые источники, такие как журнал Home Power и онлайн-сообщество Build It Solar. И нет закона, который запрещал бы домашним мастерам нанять специалиста по солнечной энергии для помощи в определенных аспектах своего проекта, таких как создание проектных спецификаций, выбор оборудования или подготовка разрешительных документов.

Мы также должны сразу сказать, что установка ваших собственных солнечных панелей – это не тот процесс, которому нужно срезать углы. Мы не хотим, чтобы вы устанавливали свою систему без разрешения или без привлечения электрика для окончательных подключений. (Даже профессиональные установщики солнечных батарей используют для этого электрика.) Процесс получения разрешения может быть болезненным, да, но он нужен для обеспечения безопасности вашей системы не только для вас, но и для аварийных служб, которым может потребоваться работа с вашим мини-устройством. электростанция.Когда вы работаете с местным строительным отделом, вы также узнаете о критических факторах проектирования, таких как ветровые и снеговые нагрузки, которые характерны для вашего района.

Фото © Heshphoto, inc., Выдержка из Установите свои собственные солнечные панели .

Могу ли я установить свою собственную фотоэлектрическую систему? Контрольный список для домашнего мастера

Пришло время лакмусовой бумажки, которая подскажет вам, действовать ли смело, как любитель-установщик солнечных батарей, или передать бразды правления профессионалу. Для большинства из вас решение будет сводиться к правилам местного строительного управления (скорее всего, вашего города, округа, поселка или штата) или вашего поставщика коммунальных услуг, в любом из которых может потребоваться, чтобы солнечные установки выполнялись лицензированным профессионалом. .Это также лучшее время, чтобы подтвердить, что ваш проект не будет отклонен отделом зонирования, стандартами исторического района или ассоциацией домовладельцев.

• Любительская установка разрешена местными строительными властями и вашим поставщиком коммунальных услуг.
• Требования к любительской установке разумны и приемлемы. Некоторые органы власти требуют от непрофессионалов прохождения тестов, демонстрирующих базовые знания в области электрических и других бытовых систем, но такие тесты могут быть не такими обширными.
• Вы согласны с несколькими часами физической работы на крыше (те, у кого есть наземные системы, получают здесь пропуск), И вы достаточно мудры, чтобы носить законное оборудование для защиты от падений (а не веревку, привязанную к вашей талии). Вы можете чувствовать себя так же уверенно, как Мэри Поппинс, танцующая на крышах, но она умеет летать; вы должны быть привязаны.
• Вы не живете в историческом районе или, если вы живете, орган зонирования разрешает использование фотоэлектрических систем (с приемлемыми ограничениями).
• Ассоциация вашего домовладельца, если она у вас есть, разрешает использование фотоэлектрических систем (с приемлемыми ограничениями).Иногда ассоциации домовладельцев нужно немного подтолкнуть, чтобы дать разрешение.
• У вас есть стандартная кровля (битумная черепица, металлочерепица, деревянная черепица, стандартная плоская кровля). Если у вас есть шиферная, бетонная черепица, глиняная черепица или другая хрупкая / специальная кровля, проконсультируйтесь со специалистом по кровле и / или арендуйте фотоэлектрическую установку. Это не обязательно является препятствием для сделки.

ВНИМАНИЕ: фотоэлектрические системы по своей природе опасны и потенциально смертельны. Как установщик и владелец системы своими руками вы должны понимать, уважать и снижать риски, связанные со всеми задачами установки и обслуживания.Обратите особое внимание на предупреждения по технике безопасности, а также на все требования местных строительных и электрических норм и инструкций по эксплуатации оборудования.

Текст взят из

Установите собственные солнечные панели © 2017 Джозеф Бурдик и Филип Шмидт. Все права защищены.

Джозеф Бердик

Джозеф Бердик имеет более чем 30-летний опыт работы в фотоэлектрической отрасли – от исследований и разработок, измерений и испытаний до проектирования, установки и проектирования систем . .. См. Биографию

Филип Шмидт

Филип Шмидт учил читателей делать вещи почти два десятилетия.Бывший плотник, давний писатель и редактор, он… См. Биографию

Плюсы, минусы и 6-этапное руководство по экономии затрат

Есть много причин, по которым люди выбирают солнечную энергию. Некоторые хотят перейти на чистую и возобновляемую энергию. Другим нравится идея уменьшить свою зависимость от электросети.

Но главная причина перехода на солнечную энергию – это экономия денег. Опрос Pew о солнечной энергии показал, что 96% людей, которые установили или будут устанавливать солнечную батарею, делают это, чтобы сэкономить деньги на счетах за электричество – больше, чем какая-либо другая причина.

Теперь вполне возможно увидеть большую экономию, используя профессиональную солнечную компанию – в конце концов, это путь, которым большинство людей выбирают солнечную энергию. Но если вы хотите максимально снизить свои первоначальные затраты, вы можете подумать об установке своими руками (DIY). В конце концов, дешевле делать что-то самому, чем нанимать кого-то другого, который сделает это за вас!

Так каковы плюсы и минусы солнечной установки своими руками? И как его завершить?

Я отвечу на эти вопросы, рассмотрев все основные преимущества и недостатки самостоятельной установки солнечных панелей, а затем разделю процесс проектирования и установки на шесть простых шагов.

Узнайте о своей экономии, получив индивидуальную смету для вашего дома

Каковы плюсы и минусы солнечных панелей своими руками?

Хотя это дешевле, чем использование солнечной энергии в профессиональной солнечной компании, солнечная энергия «сделай сам» по-прежнему является большим и дорогостоящим мероприятием. Вы захотите выяснить, подходит ли вам установка солнечных батарей своими руками. , прежде чем , вы слишком много вкладываете в процесс!

Чтобы помочь вам решить, стоит ли вам делать солнечную батарею своими руками, вот список возможных плюсов и минусов:

Таблица: Плюсы и минусы солнечных панелей своими руками

Плюсы	Минусы
Экономия средств	Много времени и усилий
Удовлетворение своими руками	Риск повреждения крыши и утечки
	Физическая опасность
	Невозможность требовать льготы
	Отсутствие поддержки в связи с неисправностями или претензиями по гарантии

Pro: экономия средств

Установка солнечных панелей своими руками может сэкономить домовладельцам тысячи долларов на первоначальных затратах на установку.

Средняя стоимость установки солнечных панелей профессиональной солнечной компанией составляет около 2,85 долларов США за ватт по состоянию на май 2021 года. Для типичной системы солнечных панелей мощностью 5 кВт (5000 Вт) это составляет 14000 долларов США.

С другой стороны, комплект солнечных панелей DIY мощностью 5 кВт стоит от 1,00 до 1,50 доллара за ватт. Предполагая, что вы выполняете всю работу самостоятельно (то есть без подрядчиков для выполнения какой-либо из задач), общая стоимость солнечного проекта DIY мощностью 5 кВт составляет от 5000 до 7500 долларов.

Это дает потенциальную экономию в размере 6500–9000 долларов при выборе DIY вместо профессиональной солнечной установки.

Цифры выше являются средними. Есть много переменных, которые могут изменить эти числа за вас, например, размер системы и то, имеете ли вы право на получение налогового кредита за солнечную энергию (что составляет 26% затрат на солнечную энергетику в 2021 году).

Pro: удовлетворение своими руками

Если вы любите брать на себя большие и сложные проекты своими руками, то солнечная установка может быть именно тем, что вам нужно.

Вам придется использовать множество различных навыков, таких как умение согласовывать муниципальные процессы, финансовое планирование, владение электроинструментами, электромонтажные работы и даже налоговый учет.

Установка солнечных батарей состоит из множества этапов – исследование, планирование, покупка, получение разрешений, установка, электромонтаж и мониторинг.

Это проект, который займет у вас какое-то время, и если вам удастся завершить его самостоятельно, вы обязательно почувствуете гордость за свои достижения.

Давайте теперь посмотрим на минусы.

Падения представляют собой реальную опасность при установке солнечных панелей своими руками. Источник изображения: Twitter

Минус: много времени и усилий

Самостоятельная установка солнечной батареи может быть полезным, но только в том случае, если вы активно ищете серьезную задачу для самостоятельного изготовления.

Если, однако, ваш прошлый опыт работы с проектами «сделай сам» ограничивается сборкой скандинавской плоской мебели, возможно, вам стоит воздержаться от использования солнечной энергии. Это не только требует большого планирования и организационных навыков, но и является очень трудоемким проектом: от концепции до ввода в эксплуатацию солнечная установка DIY обычно занимает от одного до четырех месяцев .

Con: Риск повреждения крыши или утечки

Это, пожалуй, самый большой финансовый риск, когда речь идет о солнечной установке своими руками.

Если у вас нет плоской крыши, ваша солнечная установка потребует сверления большого количества отверстий в крыше. Сверление в неправильном месте на крыше может привести к повреждению конструкции, а неправильное уплотнение и гидроизоляция могут вызвать протечку крыши и / или проблемы с плесенью.

Еще один фактор, о котором следует помнить, заключается в том, что установка солнечных батарей своими руками может привести к аннулированию гарантии на вашу крышу, поэтому вам придется оплатить счет за любой ремонт, который может потребоваться.

Con: Физическая опасность

Высота и высокое напряжение электричества – два основных риска, которым подвергаются домашние мастера во время установки солнечных батарей.

И физические риски не ограничиваются только установкой. Если в течение 25-летнего срока службы панелей возникнут какие-либо проблемы, вам нужно будет вернуться на крышу, чтобы устранить проблему.

Хуже всего, если вы неправильно подключите проводку, ваша система на крыше может загореться!

Con: Отсутствие поддержки по поводу неисправностей или гарантийных претензий

Если возникнет неисправность оборудования, вы остаетесь наедине с собой.

Конечно, вы все равно можете связаться с производителем напрямую, но может быть сложно доказать претензию по гарантии.Более того, если вы произведете неправильную установку, вы действительно можете аннулировать гарантию.

Con: Невозможность требовать некоторых льгот

Многие штаты предлагают льготы и скидки, которые резко снижают стоимость использования солнечной энергии.

Некоторые льготы, однако, доступны только тогда, когда установка завершена сертифицированной солнечной компанией. Обязательно проверьте, какие льготы и скидки доступны там, где вы живете.

Руководство по установке: 6 шагов для солнечных панелей своими руками

Давайте теперь погрузимся в 6 шагов, необходимых для того, чтобы ваш проект DIY-панели солнечных батарей прошел от замысла до завершения.

1. Сделайте план своими руками и спроектируйте свою систему

Это самый сложный шаг во всем процессе самостоятельной работы, особенно если у вас нет опыта работы с энергетическими системами.

A. Определите свои цели

Что вы хотите от своей системы? Финансовая экономия? Резервное питание? Независимость от сети?

Цель, к которой вы стремитесь, определит для вас лучший тип системы, насколько сложной будет установка и сколько будет стоить проект.

B. Выберите подходящий тип солнечной системы

Следующее решение – выбрать правильный тип солнечной энергосистемы, соответствующий вашей цели.

Все типы систем имеют много общих черт: все они включают солнечные панели, инверторы, крепления и проводку.

Однако есть некоторые важные отличия, которые могут повлиять на стоимость и сложность проекта. Вот краткое описание каждого из них.

• Система солнечных панелей с привязкой к сетке : Этот вид солнечной установки, которая использует сетку в качестве батареи с помощью чистых измерений.Сетевые солнечные системы требуют меньше оборудования, чем другие типы систем, и, следовательно, имеют самые низкие начальные затраты. Недостатком этих систем является отсутствие резервного питания.
• Гибридная система солнечных панелей : Гибридная система включает в себя решение для хранения аккумуляторов при сохранении подключения к сети. Гибридные системы дороже, чем привязанные к сети, но они предлагают дополнительные функции, такие как резервное питание во время сбоя сети и арбитраж времени использования.
• Автономная солнечная система : Автономные солнечные системы работают независимо от сети.Поскольку нет сети, к которой можно было бы прибегать, солнечной системе требуется много панелей и большой аккумулятор для удовлетворения потребностей дома в электроэнергии 24 часа в сутки, 7 дней в неделю, 365 дней в году – даже зимой и / или в длительную пасмурную погоду. Это самый дорогой тип системы.

C. Ознакомьтесь с правилами и положениями, касающимися солнечной энергии

Существует множество правил, регулирующих солнечные установки. Они могут сильно различаться в разных штатах и ​​даже в разных юрисдикциях.

Имейте в виду, что в некоторых штатах солнечная система не разрешается подключать к сети, если установка не была выполнена лицензированным подрядчиком.Если это тот случай, когда вы живете, вы не сможете установить самодельную электрическую или гибридную солнечную систему.

Если в месте вашего проживания разрешено использование DIY , то вам, вероятно, потребуется разрешение на строительство и разрешение на коммунальные услуги, прежде чем вы начнете установку. Обычно это включает в себя осмотр на месте инженером-строителем или лицензированным электриком.

Позже, когда установка будет завершена, вам нужно будет пройти еще один раунд проверок, прежде чем ваша система будет активирована и подключена к сети.

D. Проектирование системы

Это одна из самых сложных частей процесса изготовления солнечных панелей своими руками. Вы хотите, чтобы ваша система учитывала все следующие факторы:

• Ваши потребности в энергии
• Климат и количество солнечных часов в месяц
• Ориентация солнечной панели
• Уголок для солнечной панели
• Естественное падение КПД
• Конверсионные потери
• Оттенок
• Расширяемость
• Размер аккумулятора и зарядка (для гибридных и автономных систем)

Наш калькулятор солнечных батарей учитывает все эти факторы, чтобы показать вам общую производительность системы за каждый месяц года.Он также рекомендует размер системы для вашего конкретного дома и даже показывает, какую часть крыши вы должны использовать для максимального воздействия солнечного света. Попробуйте, введя свой почтовый индекс ниже.

Рассчитайте размер системы, необходимый для компенсации 100% потребления электроэнергии

Если вы добавляете батареи для гибридной или автономной системы, вам необходимо правильно подобрать размер батареи.

Вам также потребуется составить электрическую схему. Они являются обязательной частью ваших заявок на получение разрешения и будут служить в качестве образца при физической установке панелей.

E. Сделайте математику

Теперь, когда у вас готов проект системы, пришло время работать с цифрами, то есть с вашими оценочными затратами и экономией за 25-летний срок службы панелей.

Определите свои затраты с помощью онлайн-поиска солнечного оборудования. Самый простой способ сделать это – узнать цену на полный комплект для самостоятельной сборки солнечных батарей, который соответствует вашему желаемому размеру системы.

Затем вы хотите подсчитать экономию на счетах за коммунальные услуги. Первым шагом является расчет годовой производительности вашей системы (см. Цифры по местоположению здесь).Умножьте это на стоимость электричества в том месте, где вы живете, и вы получите показатель избежания затрат на коммунальные услуги.

Имея на руках данные о стоимости и экономии, вы можете рассчитать рентабельность своего проекта солнечных панелей своими руками.

Вот простая формула: предотвращенные расходы на коммунальные услуги (т. Е. Экономия на счетах за электроэнергию) – стоимость солнечного оборудования = ваша общая финансовая экономия.

Теперь вы можете решить, стоит ли самостоятельный солнечный проект с финансовой точки зрения .

2.Начать процесс выдачи разрешений

Вы готовы испачкать руки и установить солнечные батареи! Но подождите – помните те надоедливые правила и нормы, которые мы упоминали в Шаге 1? Нам нужно будет просмотреть их, прежде чем мы начнем какую-либо работу.

Начните с перечисления всех разрешительных процессов, требуемых государством, вашим коммунальным предприятием и вашим органом юрисдикции (AHJ). Вам, вероятно, нужно будет подать заявление на получение разрешения на строительство и коммунальные услуги, прежде чем начинать какие-либо работы. Это часто будет включать осмотр либо электриком, либо инженером-строителем, либо обоими.

Обязательно соблюдайте все требования, чтобы ваша установка соответствовала нормам и законам.

3. Выберите поставщика и купите оборудование.

Вот краткий список всего оборудования, которое вам понадобится для установки солнечных батарей:

• Солнечные панели
• Солнечный инвертор
• Монтажно-стеллажное оборудование
• Электромонтажные работы и общие электрические материалы
• Аккумуляторная система (для гибридных и автономных систем)
• Контроллер заряда (требуется для некоторых аккумуляторных систем)

Проще всего найти полный комплект солнечных батарей своими руками, который включает в себя все необходимое оборудование.В противном случае вам предстоит сложная задача составить короткий список отдельных компонентов, а затем выяснить, какие части могут работать вместе.

Когда вы сравниваете наборы, мы рекомендуем вам проверять обзоры продуктов на SolarReviews, чтобы убедиться, что вы покупаете товары у известных брендов.

Что касается поставщика, выберите того, который предлагает длительную гарантию и отличную послепродажную поддержку. Фактически, я бы отдал приоритет обоим этим факторам, а не цене – вы будете часто связываться с поставщиком для технической поддержки, а также, возможно, для гарантийной поддержки.

Подробнее : Сравните и купите лучшие комплекты солнечных панелей

4. Установите систему солнечных батарей

На этом этапе вы должны были успешно подать заявку на получение всех необходимых разрешений и согласований и принять поставку вашего солнечного оборудования. Пришло время установить панели!

Фактические особенности установки будут зависеть от того, какой тип системы и оборудование вы выбрали.

Процесс, который я описываю ниже, предназначен для сетевой системы, в которой используются микроинверторы для преобразования энергии постоянного (DC) в переменный (AC).

Задача 1: Установить стеллажи и монтаж для солнечных панелей

Используйте меловую линию, чтобы измерить и разметить, где именно на вашей крыше будет установлена ​​стеллажная система.

Затем поищите твердые части крыши, в которых можно просверлить отверстия для установки анкерных болтов. Вам следует подумать об использовании искателя шпилек с датчиком переменного тока, чтобы убедиться, что вы не просверливаете линию электропередачи.

Закупорите отверстия и установите гидроизоляцию, чтобы создать водонепроницаемое уплотнение, прежде чем вкручивать стопорные болты.Когда все болты будут готовы, вы можете установить L-образные ножки, а затем закрепить на них направляющие.

Метод, который я описал здесь, предназначен для системы с креплением на крышу. Если ваша крыша не подходит для установки, вы можете вместо этого рассмотреть возможность крепления на земле.

Задача 2: Подключить микроинверторы

По микроинверторам. Это маленькие коробки, которые будут модулировать вывод каждой панели. Вы прикрепите их к рельсам с помощью прилагаемых болтов. Из каждой коробки выходят положительный и отрицательный провод, которые вы соедините вместе, чтобы сформировать последовательное соединение для каждого массива.

Микроинверторы, прикрепленные к рейке. Позже каждая солнечная панель будет подключена к одной перед установкой. Источник изображения: Enphase

Задача 3: Подключить заземляющий провод

Подключите медный провод соответствующего калибра к рельсам в качестве заземления. Это важная мера предосторожности, которая поможет устранить любые аномалии, вызванные ударом молнии или неисправностью.

Задача 4: Установить распределительную коробку на крыше

Для установки распределительной коробки необходимо просверлить отверстие в крыше.Если у вас несколько солнечных батарей, вы пропустите магистральный кабель от каждой в распределительную коробку. Это позволит вам направлять энергию от солнечных батарей в ваш дом.

Задача 5: Установить солнечные батареи

Пришло время перетащить панели на крышу. Каждый модуль имеет размер примерно 65 на 39 дюймов, что может быть неудобным для одного человека, с которым он может справиться самостоятельно. Подумайте о том, чтобы кто-нибудь помог вам с этой частью, особенно если у вас крутая крыша. И не забудьте использовать ремни безопасности, пока находитесь наверху!

Пришло время прикрепить солнечные панели к монтажной рейке.Перед тем, как положить их в горизонтальное положение, приведите в порядок проводку. К каждой солнечной панели прикреплены отрицательный и положительный провод постоянного тока; закрепите их на панели так, чтобы они не касались крыши. Как только провода аккуратно спрятаны, подключите провода к микроинверторам

.

Затем вставьте предусмотренные средние зажимы в перила с каждой стороны солнечной панели, чтобы удерживать ее на месте. Используйте концевые зажимы для солнечных батарей на конце рельса; они удерживают панель на месте, но менее заметны с земли.

Задача 6: Подключение к исходному режиму

Когда солнечные панели готовы, самое время подключить их к дому. Для этого вам потребуется установить:

• Кабелепровод
• Распределительная коробка внешняя
• Коробка аварийного отключения

По трубопроводу будут проходить провода от распределительной коробки на крыше вниз к внешней распределительной коробке. Распределительная коробка, в свою очередь, подключается к аварийному выключателю. Это функция безопасности, которая позволяет быстро отключить вашу собственную систему солнечных батарей, и является обязательной функцией во многих юрисдикциях.

Внешняя распределительная коробка и коробка аварийного отключения должны быть устойчивыми к атмосферным воздействиям и устанавливаться в легкодоступном месте и обеспечивать легкое подключение к главной электрической панели дома.

От аварийного выключателя провода проходят к главной электрической панели дома.

Ваша солнечная панель теперь готова, но вам придется перепрыгнуть через несколько обручей, прежде чем вы действительно сможете ее включить.

5. Окончательная проверка и подключение к сети

После завершения установки запланируйте осмотр с местным AHJ.Инспектор оценит, соответствует ли система местным постановлениям и соответствует ли дизайн вашим планам.

Система также должна будет пройти электрическую проверку, чтобы убедиться, что она соответствует нормам.

После прохождения проверки вы можете подать заявку на подключение к сети. Утилита либо установит второй счетчик, либо заменит имеющийся на двунаправленный (или сетевой) счетчик. Двунаправленный счетчик может регистрировать экспорт электроэнергии из вашего дома в сеть, чтобы вы могли получать кредиты на счет за электроэнергию.

6. Включите систему

Если ваша система теперь соответствует всем требованиям штата, местного самоуправления и коммунальных предприятий, вы можете ввести ее в эксплуатацию. Проверьте, работает ли ваша солнечная система, запустив приложение для мониторинга солнечной энергии – в наши дни почти каждый инвертор поставляется с таким.

Приложение показывает, что система работает должным образом? Если да, то поздравляю! Это была тяжелая работа, но вы, наконец, закончили.

Сделай сам или нет, но солнечная энергия очень выгодна

Если вы прочитали это очень длинное сообщение в блоге, слава богу.Это означает, что вы серьезно относитесь к солнечной энергии – путешествие, которое, я уверен, вы найдете очень полезным. Солнечные панели уменьшат ваши счета за электричество, сократят выбросы углерода и повысят вашу энергетическую независимость.

Если у вас много свободного времени и навыков, чтобы справиться с этим, возможно, вам удастся пойти по пути «сделай сам».

Однако, если солнечная установка своими руками кажется вам больше, чем вы можете справиться, не волнуйтесь: есть много высококлассных установщиков солнечных батарей, которые могут сделать эту работу за вас.

Сделай сам или нет, мы рекомендуем вам проверить наш солнечный калькулятор. Он порекомендует вам систему, которая предлагает 100% компенсацию ваших счетов за коммунальные услуги и может показать вам, как панели на самом деле будут выглядеть на вашей крыше.

Удачи в солнечном путешествии!

Посмотрите, какая система рекомендуется для вашего дома и как она будет выглядеть на вашей крыше

Правильный способ установки солнечных панелей дома

25 марта Правильный способ установки солнечных батарей дома

Отправлено в 01:49 в солнечной компанией Solar Engineering Group

В использовании солнечной энергии нет ничего нового.Фактически, технология для этого существует уже несколько десятилетий. Однако идея установки солнечных панелей для домашнего использования относительно нова, поскольку она была настолько дорогостоящей, что была труднодоступна для широкой публики. К счастью, технология нашла способ улучшить производство и сократить расходы, в результате чего установка солнечных панелей стала дешевле, проще и доступнее, чем когда-либо прежде. Если вам трудно понять, с чего начать, есть множество инструментов, которые вы можете использовать для изучения веревок.Если ничего не помогает, вы можете нанять профессионалов, которые выполнят установку за вас.

Начальные шаги

Первое, что вам нужно определить при планировании установки солнечных панелей, – это план, который вы хотите получить. Вы можете купить солнечные панели заранее или получить план финансирования, чтобы окупить их через пару лет. Существуют федеральные правила, скидки и скидки, но они различаются в зависимости от местоположения. Перед тем, как начать, важно обдумать эти моменты, поскольку они могут сэкономить вам значительную часть изменений.Местные, государственные и федеральные правительства стимулируют и продвигают установку солнечных панелей, поэтому будьте внимательны, чтобы узнать об их предложениях и скидках.

После этого пришло время получить разрешения, сертификаты солнечной возобновляемой энергии или SREC, а также государственные скидки, если вы подали заявку. Если вы решите нанять профессионалов для установки панелей, они помогут вам с оформлением документов, чтобы сэкономить ваше время и силы.

Проверка объекта

Независимо от того, собираетесь ли вы устанавливать панели самостоятельно или через специалиста, все же лучше заранее попросить инженера посетить объект.Они могут проверить состояние вашей крыши и убедиться, что она конструктивно прочна для установки солнечных батарей. Они также осмотрят вашу электрическую панель, чтобы убедиться, что она имеет достаточный ток для поддержки ваших солнечных панелей. Это означает, что вы должны быть полностью прозрачны с ними в отношении использования электроэнергии, потому что их работа заключается в обеспечении вашей безопасности во время и после установки.

Установка

Некоторые думают, что фактическая установка сложна, но это относительно просто, если вы проделаете всю подготовительную работу заранее.Если вы наняли подрядчика, они могут выполнить установку быстро и эффективно. Если вы выберете подход «сделай сам», при условии, что вы внимательно следуете инструкциям по установке, заранее все точно измеряете и убедитесь, что и крыша, и электрические панели могут поддерживать новые солнечные панели, тогда установка не должна быть такой сложной. Инструкции и время установки зависят от типа, марки и количества солнечных панелей, которые вы планируете установить, но, как правило, это можно сделать за один-три дня.

После установки

После того, как ваши панели будут установлены, вам нужно, чтобы инспектор из вашего города и электрическая компания проверили все, чтобы убедиться, что все подключено правильно. Как только они кивнут вам, вы можете щелкнуть выключателем и начать производить свою собственную энергию.

Установка солнечных панелей: пошаговая инструкция по установке солнечных батарей

Самостоятельная установка солнечных панелей может быть экономически эффективным и полезным занятием; вы можете сэкономить значительную сумму денег, исключив подрядчиков из уравнения и гордясь своей собственной работой.

Однако для начинающего мастера по изготовлению солнечных батарей знание того, как устанавливать солнечные панели, может показаться сложной задачей. Не бойся! Независимо от того, рассматриваете ли вы систему с привязкой к сети или автономное решение, мы создали исчерпывающее пошаговое руководство по установке солнечных панелей, которое поможет вам на каждом этапе процесса установки солнечных батарей.

Планирование и безопасность установки солнечных батарей

Ключом к успеху любого проекта установки солнечных панелей является наличие четко составленного плана с мерами по обеспечению безопасности всех участников.

На самом деле, есть несколько вещей, которые вы можете сделать еще до того, как распаковать свою систему, чтобы убедиться, что процесс установки солнечной энергии проходит гладко от начала до конца. К ним относятся:

• Закупка материалов, которые не входят в комплект поставки (проводка, инструменты и т. Д.)
• Организованность при распаковке системы
• Проверка вашего груза на предмет отсутствия или повреждения
• Проверка правил безопасности при установке ваша система

Приобретаемые материалы

Наши пакеты включают оборудование и материалы, которые помогут вам в успешной установке.В дополнение к тому, что входит в наши пакеты, соберите дополнительное оборудование и материалы, необходимые для установки солнечных панелей, в том числе:

Электропроводка

На вашей электрической схеме будут указаны размер и длина провода, необходимого для вашего проекта. Попросите копию схемы подключения к исходным материалам в вашем местном хозяйственном магазине.

Соединительные коробки и соединители

• Используйте изолированные наконечники или другие одобренные соединительные устройства (без гаек для соединений постоянного тока).
• Все соединительные и соединительные коробки должны соответствовать требованиям к напряжению и силе тока для цепи, частью которой они являются.
• Коробки для установки вне помещений должны быть рассчитаны на использование вне помещений.
• Заземленные соединения обычно требуют необратимого соединения.

Пример: Необратимое соединение.

Выключатели переменного тока и вспомогательные панели

• Выключатели переменного тока необходимы для импорта / экспорта мощности переменного тока от вашего оборудования.
• Автоматические выключатели имеют несколько различных вариантов монтажа.Список совместимых опций см. На панели автоматического выключателя переменного тока.
• Выделенные субпанели часто используются для объединения солнечных цепей переменного тока. Субпанели не позволяют размещать в них выключатели нагрузки.
• Субпанели переменного тока должны иметь размер, достаточный для перекрытия мощности, поступающей от солнечных контуров.

Разъединители и предохранители переменного тока

• Для большинства систем требуется блокируемый предохранительный выключатель.
• Обычное соединение с обратным питанием в сеть потребует ручного отключения переменного тока без предохранителей.Это может быть включено в вашу систему – проверьте список деталей в вашем бланке предложения / заказа.
• Для подключения ответвителя на стороне сети потребуется ручное отключение переменного тока с предохранителем. Предохранитель обеспечивает необходимую защиту цепи от сверхтока.
• Разъединители переменного тока должны устанавливаться снаружи, обычно в пределах 10 футов или в прямой видимости от вашего основного счетчика счетов. Обратитесь к своему AHJ (уполномоченный орган), чтобы узнать подробности о требованиях к размещению.

PV-счетчики

• Если вы устанавливаете сетевую систему, вашему коммунальному предприятию может потребоваться специальный PV-счетчик для измерения продукции, поступающей от солнечной батареи.
• Во многих случаях вам просто нужно установить гнездо или основание счетчика. Коммунальная компания установит лицевую панель счетчика, как только вы получите разрешение на активацию системы.
• Обратитесь в свою коммунальную компанию для получения списка одобренных розеток для счетчиков.

Пример: PV-метр Itron.

Трубопроводы и измерители

• Согласно требованиям NEC (Национальный электротехнический кодекс), перед тем, как покинуть массив, проводка солнечных батарей должна быть переведена в кабелепровод. Если не указано иное, требуется EMT (электрическая металлическая трубка).
• При необходимости вы можете использовать кабелепровод большего размера, чем указано, для облегчения прохождения проводов. Никогда, не используйте кабелепровод меньшего диаметра, чем указано в ваших планах.

ЕМТ и кабелепровод ЛОР

ЕМТ – это тонкостенный жесткий кабельный канал, который необходимо заземлить. Его почти всегда делают из стали. ЕМТ необходимо использовать, если местные власти не одобрили кабелепровод от ЛОР для вашего проекта.

ENT – неметаллическая гибкая дорожка качения, которую не нужно заземлять и которую можно согнуть вручную.ЛОР более экономичен и с ним проще работать, но это не допускается большинством строительных норм.

Пример: Электрометаллические трубки (EMT).

Монтажные материалы

Монтаж на земле – для монтажа на земле требуется бетон, опалубка и 2- или 3-дюймовые механические трубы. Поскольку доставка этих материалов обходится дорого, дешевле покупать их на месте. В вашем отчете по стеллажам будет указано общее количество погонных футов трубы и кубические ярды бетона, необходимые для проекта.

Вам также понадобятся пиломатериалы, чтобы построить каркас, чтобы удерживать трубы на месте, пока бетон застывает. Это полезное руководство от IronRidge объясняет, как это работает. Раздел о наземном креплении данного руководства по установке солнечных панелей также содержит дополнительную информацию о строительстве подконструкции.

Крепление на крышу – Купите несколько тюбиков кровельного герметика, чтобы предотвратить утечки и повреждения ветром. Убедитесь, что у вас есть герметик, подходящий для вашего кровельного материала.

Также подумайте о покупке хорошей дрели, если у вас ее нет.Вы будете использовать длинное сверло 1/8 дюйма и головку глубиной 7/16 дюйма для стопорных болтов.

Пример: кровельный герметик Henry. Выберите герметик, предназначенный для работы с вашим кровельным материалом.

Распаковка

После того, как ваша система прибудет, есть 24-часовое окно с момента доставки для подачи претензий по доставке в Unbound Solar. Немедленно распакуйте вашу систему, чтобы проверить ее на предмет повреждений или недостающих частей.

• Найдите чистое открытое место, где вы можете распаковать и осмотреть свое оборудование.
• Поместите незакрепленные детали в закрывающиеся пластиковые пакеты и промаркируйте их, чтобы они не потерялись.
• Проверьте содержимое посылки по упаковочному листу, чтобы убедиться, что все там есть.
• Если есть какие-либо отсутствующие или поврежденные элементы, сделайте фотографии для справки и немедленно свяжитесь с Unbound Solar, чтобы решить проблему.
• Если вы не планируете устанавливать сразу, поместите аккумуляторы в зарядное устройство как можно скорее. Батареи могут выйти из строя, если они будут находиться без зарядки в течение длительного периода времени.
• Если вы купили микро-инверторы или оптимизаторы мощности, сохраните всю документацию с наклейками или QR-кодами. Они будут использоваться для создания карты массива позже, чтобы вы знали, какой блок управляет какой панелью.

Организованность при распаковке может облегчить установку.

Соображения безопасности

Поскольку установка солнечных батарей связана с подъемом тяжелых предметов, электромонтажными работами и, возможно, лазанием по крыше, Безопасность всегда должна иметь приоритет . В конце концов, что хорошего в новой солнечной системе, если вас нет рядом, чтобы насладиться ее преимуществами?

Воспользуйтесь нашим руководством по установке солнечных панелей, чтобы обеспечить безопасность себе и окружающим на протяжении всего процесса установки.

Защитное снаряжение

Солнечное оборудование может вызвать порезы, царапины, разрывы, надрезы и колотые раны. Используйте подходящее оборудование и не забывайте делать перерывы, чтобы не переутомиться.

• Всегда используйте защитные очки, перчатки и обувь с закрытым носком.
• Снимите все металлические украшения, включая часы.
• При замешивании бетона надевайте длинные рукава, чтобы не обжечься. Для кровельных работ используйте кровельный анкер и ремни безопасности.

Защита от падения (крепления на крыше)

Если вы устанавливаете систему крепления на крыше, защита от падения требуется каждый раз, когда вы или ваши помощники находитесь на крыше.

• Установить кровельные анкеры.
• Каждый раз, когда вы находитесь на крыше, используйте привязные ремни безопасности, прикрепленные к якорю.
• Ботинки для установки на крышу с плоской подошвой могут помочь лучше удерживать черепицу, черепицу или металл.
• Рассмотрите возможность аренды строительных лесов и / или стрелового подъемника, чтобы облегчить людям и оборудованию подъем на высоту.
• Помните о погодных условиях, которые могут временно сделать работу на крыше небезопасной.

Ремень безопасности , такой как этот от Super Anchor, обеспечивает дополнительный уровень защиты во время работы на крыше.

Безопасность копания (наземные крепления)

Даже если ваши ноги прочно стоят на земле, опасность все равно может существовать.Если вы устанавливаете панели на землю, обязательно соблюдайте следующие меры безопасности.

• Позвоните в местные органы власти, прежде чем начинать какие-либо рытье грунта, чтобы избежать попадания в подземные газовые или электрические линии.
• Если вы используете автобетоносмеситель, не проезжайте через канализационные сети или канализационные сети и избегайте низко висящих линий электропередач или телефонных линий
  .
• Избегать контакта с влажным бетоном, так как это может вызвать ожоги каустической соды на голой коже. Надевайте перчатки, защитные очки и носите одежду с длинными рукавами.
• Используйте респираторную маску N-95 при замешивании собственного бетона, чтобы избежать вдыхания вредных химикатов.
• Если вы используете тяжелое оборудование, пройдите обучение работе с ним или обратитесь к опытному оператору на место.

Если вы смешиваете бетон самостоятельно, наденьте респираторную маску N-95, чтобы избежать вдыхания небезопасных химикатов.

Электробезопасность

• Снимите все металлические украшения, включая часы.
• Держите под рукой мультиметр.Перед тем, как продолжить, проверьте проводники и терминаторы, чтобы убедиться в наличии нулевого напряжения.
• Убедитесь, что все провода зачищены и / или правильно заделаны с помощью динамометрического ключа / отвертки, когда это необходимо.
• Прокладывайте провода вдали от острых краев и точек защемления, которые могут повредить провод.

Держите под рукой мультиметр, чтобы убедиться в отсутствии напряжения, прежде чем приступить к работе с системой.

Безопасность при тяжелом подъеме

• Спланируйте свой подъемник; знайте, что вы двигаетесь и куда, прежде чем поднимать.
• Попросите двух или более человек нести панели при сильном ветре, чтобы избежать несчастных случаев.
• Убедитесь, что ваша опора устойчива.
• Поднимайте ноги, приседая, чтобы не увеличивать нагрузку на спину.
• Избегайте скручивания во время подъема и держите вес близко к своему телу.
• Обращайтесь за помощью, когда она вам нужна, и ждите помощи, когда вам нужно. Если вы не уверены, сможете ли вы поднять что-то в одиночку, проявите осторожность.
• При необходимости используйте подъемник или кран для подъема тяжелого оборудования.

Электропроводка – важная часть любой солнечной установки, и ее особенности различаются в зависимости от типа системы, которую вы устанавливаете. В этом разделе руководства по установке солнечных панелей будет описано, как спланировать прокладку проводки, заземлить систему и установить прерыватель обратного тока для подключения к электросети, если это необходимо.

Управление проводкой

Управление проводкой – важный (хотя часто упускаемый из виду) фактор, который в долгосрочной перспективе упростит установку вашей солнечной панели.Вот несколько советов, о которых следует помнить:

• Спланируйте прокладку проводки заранее, чтобы провода не мешали доступу к массиву.
• Используйте зажимы, чтобы закрепить заводские провода на месте, чтобы они не двигались на ветру и не касались крыши (требуется в соответствии с Национальным электротехническим кодексом). Зажимы для проводов позволяют проводить провода вдоль направляющих или каркаса солнечной панели.
• Во многих солнечных компонентах используются пружинные зажимы, которые требуют, чтобы вы надавили на металлический стержень (или другой механизм), чтобы открыть клемму, чтобы можно было закрепить провод.Как только провод будет надежно закреплен, отпустите пружину, которая зажимает провод на месте.

Электрическое соединение

Фактический путь вашей системы электропроводки будет отличаться в зависимости от типа системы, которую вы устанавливаете. Ниже приведены некоторые краткие сведения, показывающие, как подключается проводка для каждого типа системы:

Линия проводки Grid-Tie (централизованный инвертор SolarEdge / SMA)

• PV-цепочки к распределительной коробке
• Соединительная коробка к инвертору (-ам)
• AC Выход на главную / вспомогательную панель

Вы можете посмотреть видео по установке солнечных панелей SolarEdge HD-Wave или монтажное видео SMA Sunny Boy для более подробной демонстрации процесса подключения.

Grid-Tie Wiring Path (Enphase Micro-Inverters)

• Фотоэлектрическая панель к микроинвертору
• Микроинвертор к магистральному кабелю
• Магистральные кабели к распределительной коробке
• Соединительная коробка к главной панели

Enphase имеет подробное видео по установке солнечных панелей, которое вы можете посмотреть для практической демонстрации процесса подключения.

Off-Grid Wiring Path

• PV цепочки к блоку сумматора
• Блок сумматора к контроллеру (ам)
• Контроллер (ы) заряда к блоку батарей
• Блок батарей к инвертору (ам)
• Инвертор (ы) к панели нагрузки
• Генератор также подключается к инвертору (отдельно от солнечной цепи

Карты массивов для микро-инверторов / оптимизаторов

Если ваша система использует микро-инверторы или оптимизаторы мощности, это Хорошая идея сделать карту массива, которая идентифицирует, где каждое устройство расположено в массиве.

Эти продукты поставляются с наклейками, QR-кодами или другими уникальными идентификационными маркерами. Прикрепите эти наклейки к листу бумаги, чтобы составить карту массива.

Во время ввода в эксплуатацию подключите эту карту массива к своему программному обеспечению для мониторинга, чтобы сообщить ему расположение каждой панели в массиве. Это позволяет программному обеспечению правильно контролировать производство и сообщать о неисправном оборудовании.

Автономная проводка постоянного тока

• Автономные системы, как правило, имеют больше оконечных устройств и работают с более высокими токами.Проверьте все соединения переменного и постоянного тока, а также соединения, чтобы убедиться, что все правильно подключено и затянуто.
• Пометьте соединения карандашом после их затяжки, чтобы знать, какие соединения были затянуты.
• Если вы подводите комбинированную мощность постоянного тока от солнечной панели к энергоцентру, позаботьтесь о том, чтобы подключить положительный провод солнечной батареи к входной (+) шине СОЛНЕЧНОГО ВХОДА, а не к шине DC BATT (+).

Будьте осторожны, не перепутайте вход солнечной батареи с входом батареи постоянного тока.

• После подключения проверьте клеммы или шины с помощью измерителя и определите, что они работают при безопасном напряжении, прежде чем приступить к остальной части сборки.

Планирование электрического маршрута

Вам нужно заранее спланировать свой электрический пробег с учетом того, какой тип системы вы устанавливаете.

Опять же, безопасность имеет первостепенное значение: убедитесь, что вы носите рекомендуемое защитное снаряжение (перчатки, защитные очки и обувь с закрытым носком) и устанавливаете проводку в соответствии со схемой подключения.

Субпанели PV

• В системах с несколькими инверторами может использоваться субпанель переменного тока для объединения цепей переменного тока в единый набор проводников.
• Выделенные солнечные панели не должны содержать выключателей нагрузки.

Электрический маршрут для установки на крышу

• Вы можете проложить проводку через чердак, чтобы скрыть ее от глаз, но убедитесь, что она доступна для подключения к массиву, блоку выключателя, панели, счетчику и другим частям система.
• Используйте кабельные зажимы для закрепления проводки от солнечных панелей и микро-инверторов / оптимизаторов мощности. Зажимы должны удерживать провода на месте при сильном ветре.
• Не допускайте контакта оголенной проводки с поверхностью крыши.
• Проложите проводку от солнечного источника до распределительной коробки, затем перейдите к кабелепроводу. Электропроводка должна оставаться в кабелепроводе до тех пор, пока не достигнет инвертора (для сетевых систем) или контроллера заряда (для аккумуляторных систем).
• Используйте монтажные планки кабелепровода для фиксации участков кабелепровода на крыше.
• Если возможно, используйте заглушки для прохода кабелепровода для перехода на чердак, чтобы скрыть его из виду.

Участок кабелепровода, удерживаемый на месте заглушкой для прохода кабелепровода Quick Mount.

Электрическая трасса для заземления

• Используйте кабельные зажимы, чтобы организовать открытую проводку под массивом. Их следует защитить от сильного ветра и держать в стороне, чтобы они не мешали техническому обслуживанию.
• Позвоните в местные органы власти, прежде чем начинать какие-либо рытье грунта, чтобы избежать попадания в подземные газовые или электрические линии.
• Если вы используете автобетононасос или другую тяжелую технику, не проезжайте по подземным газопроводам, водопроводу или септическим системам, которые могут быть повреждены.
• Ваша электрическая схема покажет вам, на какой глубине вырыть траншею, какие размеры / тип проводки и кабелепровода требуются, а также общее расстояние трассы. Также будет учитываться падение / рост напряжения. Часто обращайтесь к нему при планировании пробежки.

Установка инвертора

Установка инвертора может выглядеть по-разному в зависимости от типа солнечной системы.Инверторы для систем с привязкой к сетке можно монтировать на стене в помещении, на открытом воздухе или монтировать на задней части наземного основания. Автономные инверторы необходимо монтировать на стене в помещении.

Инверторы для настенного монтажа (сетевые и автономные)

• Следуйте инструкциям производителя в отношении зазоров для установки, чтобы обеспечить эффективное охлаждение оборудования.
• Инверторы со встроенными выключателями-разъединителями должны устанавливаться на высоте менее 2 метров (6,5 футов) от земли.Исключение составляют случаи, когда конструкция системы содержит другой выключатель, который соответствует требованиям NEC (Национальный электротехнический кодекс) по отключению переменного тока.
• При установке в гараже любой источник возгорания (инверторы и разъединители) должен находиться на высоте не менее 18 дюймов над землей.
• При установке вне помещения держите инвертор вдали от прямых солнечных лучей и от любых спринклерных систем.

Инверторы, устанавливаемые на основание для монтажа на земле (только с привязкой к сетке)

• Установите инвертор на высоте более 36 дюймов от земли, чтобы избежать разбрызгивания грязи во время проливных дождей.
• Не допускайте попадания на инвертор прямых солнечных лучей.
• Используйте фиксатор резьбы на оборудовании, которое крепит кронштейн инвертора к опорной конструкции.

Если вы хотите узнать больше, ознакомьтесь с нашей статьей о солнечных инверторах.

Заземление вашей системы

Надлежащее заземление электрических компонентов вашей солнечной системы является важным шагом. Во-первых, заземленные электрические соединения снижают риск поражения электрическим током, скачков напряжения и накопления статического электричества.Более того, если цепь выходит из строя, заземление обеспечивает безопасный путь для тока короткого замыкания.

Металлические части электрической системы должны быть заземлены (заземлены), а токопроводящие материалы (EMT, металлические коробки и т. Д.) Должны быть заземлены вместе. Последнее гарантирует, что каждая единица оборудования в системе имеет одинаковое сопротивление относительно земли, или «опорное заземление».

В следующих разделах нашего руководства по установке солнечных панелей описаны методы заземления и некоторые дополнительные советы, которые помогут вам правильно заземлить вашу систему.

Заземление EGC и GEC

• EGC (Заземляющий проводник) – это зеленый или неизолированный медный провод, соединяющий вместе стеллажи, металлические корпуса и кабелепровод EMT.

EGC (Заземляющий проводник оборудования), заземляющий компоненты системы.

• GEC (Проводник заземляющего электрода) – это провод, соединяющий стержень заземления со службой распределения электроэнергии. В большинстве систем переменного тока нейтральный проводник имеет единственную точку соединения с землей.

Провод CEG, прикрепленный к заземляющему стержню.

• Заземление нейтрали можно найти в генераторах, распределительных щитах выключателей, центрах питания и другом оборудовании. Ваша система должна иметь только одно соединение нейтрали с землей.

Шина нейтрали (зеленая стрелка) подключена к шине заземления (желтая стрелка).

• Заземление минусовой цепи постоянного тока необходимо для любой системы. Он входит в состав любой системы, имеющей «защиту от замыкания на землю».”

Заземление минусовой цепи постоянного тока с землей.

Интегрированное заземление

• UFO (универсальный крепежный объект) IronRidge и связанные крепежные детали позволяют заземлить всю солнечную батарею с помощью одного заземляющего наконечника.
• Другие крепления, такие как крепления на столбах, не имеют встроенных решений для заземления. Каждую панель и компонент стойки необходимо заземлить с помощью заземляющих зажимов или наконечников, перечисленных в UL.

Установка выключателя обратного питания (только для привязки к сетке)

Для солнечных систем с привязкой к сетке требуется выключатель обратного питания, который представляет собой устройство, добавленное к вашей основной панели выключателя.Это позволяет вашей системе подавать вырабатываемую электроэнергию в энергосистему.

Прерыватель обратного питания солнечной энергии установлен на противоположном конце панели прерывателя от входного прерывателя сети. Возможно, вам придется переставить цепи в панели выключателя, чтобы установить солнечный выключатель в последнее положение.

Если вам нужно освободить место для дополнительного выключателя, тандемные выключатели делают один паз на панели выключателя, который обслуживает две цепи на одной и той же фазе (они отличаются от многофазных выключателей на 120/240 В).

Пример: A Прерыватель обратного тока Square D.

Как установить прерыватель обратного тока

Если вам неудобно работать с панелью прерывателя, не бойтесь вызвать профессионального электрика. Многие из наших клиентов делают свои солнечные батареи своими руками и привлекают специалистов для электромонтажных работ.

Тем не менее, если вам удобно (и безопасно!) Выполнять такой вид работы, вот пошаговое описание того, как подключить прерыватель обратного питания:

1. Определите правильный размер прерывателя и укажите источник прерыватель, который будет работать с вашей существующей панелью.Идеально использовать выключатели той же марки и модели, что и другие выключатели в панели.
2. Во время работы стойте на фанере или резиновом коврике, чтобы изолировать себя от земли. Прежде чем начать, вам нужно собрать изолированные инструменты и вольтметр со свежими батареями.
3. Отключите автоматические выключатели ответвления по очереди.
4. Отключить главный автоматический выключатель.
5. Снимите крышку панели.
6. Прежде чем продолжить, проверьте все провода мультиметром, чтобы убедиться в отсутствии тока.
7. Отсоедините провод удаляемого выключателя от клеммы нагрузки.
8. Осторожно вытащите старый выключатель, обращая особое внимание на его положение.
9. Вставьте новый прерыватель и задвиньте его на место.
10. Присоедините правильно зачищенные провода солнечной цепи к клеммам выключателя и затяните их на место.
11. Осмотрите панель на предмет других проблем. Затяните все незакрепленные клеммы.
12. Установите крышку панели.
13. Включите главный выключатель.
14. Поочередно включайте прерыватели ветвей, оставляя солнечную батарею напоследок. Не включайте выключатель обратного питания солнечной батареи до тех пор, пока не будет заключено соглашение о проверке и подключении.
15. Проверьте выключатели мультиметром, чтобы убедиться, что все работает.

Монтаж солнечных панелей

После прочной проводки и электрического плана следующим шагом будет монтаж солнечных панелей. Независимо от того, решите ли вы установить массив на крыше или на земле, в следующих разделах будет описано все, что вам нужно для создания прочного монтажного основания.

Монтаж на крыше

Если вы решите установить солнечные панели на крыше, необходимо выполнить 5 основных шагов:

1. Найдите и отметьте стропила на крыше
2. Установите крепления на крыше, чтобы закрепить рельсы на месте
3. Установите направляющие рельсы
4. Поднимите панели на крышу
5. Установите панели на направляющие

Пример: Рейки IronRidge XR100, установленные на креплениях на крыше.

Шаг 1: Разметка стропильных ног

Для прочного фундамента кровельные опоры должны быть прикреплены болтами к стропилам крыши.Есть несколько способов определить, где именно находятся ваши стропила:

Визуальное расположение

Найдите стропила под карнизом крыши. Если вы не можете их заметить, поищите гвозди, которыми облицовка и / или желоб крепится к концам стропил.

Echo Location

Если это безопасно, вы можете почувствовать, где находятся ваши стропила, прогуливаясь по крыше. Стропила будут прочными, а пространство между ними – немного пористым.Вы также можете использовать резиновый молоток, чтобы постучать по крыше и послушать / нащупать стропила.

Этот метод менее эффективен для крыш со скиповой обшивкой (слой досок, расположенный перпендикулярно стропилам). Доски покрывают стропила, поэтому сложно определить, нашли ли вы стропильную доску или скиповую обшивочную доску.

Разведочное бурение

Если ни один из предыдущих методов не работает, вы можете просверлить разведочные отверстия в крыше для поиска стропил.

• Начните с того места, где вы планируете разместить первый оклад и просверлите небольшое отверстие в крыше.
• Если сверло не попадает в стропило, согните металлическую проволоку в форме буквы L и вставьте ее в отверстие.
• Поверните трос, чтобы увидеть, попадает ли он в стропило.
• Как только будет найдено стропило, отмерьте 0,75 дюйма от края до центра стропила. Отметьте это место, чтобы можно было просверлить шпильку прямо через центр стропила.
• Если у вас есть доступ на чердак, вы можете следить за этим процессом изнутри чердака.Просверлите отверстие на одной стороне стропила, оставив сверло торчать через крышу, чтобы его можно было найти снаружи. Как только вы заберетесь на крышу, отмерьте 0,75 дюйма от сверла до центра стропила, чтобы отметить положение болта.

Отметить стропила меловыми линиями

После того, как вы отметите обе конечные точки каждого стропила, вы можете соединить их меловой линией в верхней части крыши. Это даст вам визуальное представление о том, где выровнять вспышки.Мел смоется в следующий раз, когда пойдет дождь, поэтому не беспокойтесь о том, что линии будут постоянными.

• Прикрепите меловую линию в начальной точке линии.
• Вытяните веревку с мелом из меловой катушки.
• Закрепите меловую линию в конце линии.
• Прижмите пальцем середину меловой линии к крыше.
• Потяните за шнур, затем отпустите, чтобы он «защелкнулся» о крышу. В результате удара останется временная полоска мела, с которой вы сможете работать.Сделайте это с обеих сторон от точки, в которой вы держите леску на месте.
• Повторяйте, пока не отметите мелом расположение каждого стропила.

Шаг 2: Установка креплений на крышу

Отметив расположение стропил на крыше, пора приступить к установке креплений, которые закрепят ваши монтажные рельсы на месте.

В зависимости от типа крыши процесс будет отличаться, но мы включили шаги для наиболее распространенных типов ниже, а также несколько советов по размещению и расположению окладов.

Советы по размещению и размещению

Расстояние между осветительными элементами должно совпадать с монтажными отверстиями на солнечной панели. Расстояние между монтажными отверстиями будет указано в спецификации панели.

Расположите планки в шахматном порядке так, чтобы они чередовались между верхней и нижней направляющей. Распределите окантовки равномерно по всем стропилам крыши, чтобы распределить вес массива по всей монтажной поверхности.

Навесное оборудование для крыши без ступенек Крепление для крыши в шахматном порядке

Расположение слева визуально более привлекательно, но вся ветровая / снеговая нагрузка сосредоточена на нескольких стропилах.Расположение в шахматном порядке справа делает массив более структурным.

Крыша из композитной / битумной черепицы

В наших системах обычно используется гидроизоляционная система Ironridge Flashfoot 2 для крыш из композитной / асфальтовой черепицы, поэтому мы включили здесь инструкции по установке для этого продукта. Если в вашей системе используются другие прошивки, обратитесь к руководствам производителя за инструкциями по установке.

1. Осторожно сломайте уплотнение между черепицей плоским бруском.
2. Удалите все гвозди, которые могут помешать скольжению гидроизоляции под черепицу.
3. Вставьте гидроизоляцию под черепицу, совместив отверстие с отмеченным стропилом.
4. Заправьте оклад на место. Нижний край гидроизоляции должен находиться над линией водостока (нижний край черепицы). Верхний край гидроизоляции должен доходить до третьего ряда черепицы (см. Эталонное изображение).
5. Отметьте место сверления через отверстие в окладе.
6. Удалите оклад и просверлите пилотное отверстие сверлом 7/32 дюйма. Еще раз проверьте, чтобы отверстие попало в стропило.
7. Заполните отверстие герметиком для крыши и установите гидроизоляцию.
8. Используйте ударную дрель с головкой глубиной 1/2 дюйма для затяжки в соответствии со спецификациями производителя гидроизоляции.

Пример: А крыша из композитной / битумной черепицы.

Металлическая крыша

На металлических крышах используются кровельные зажимы, которые либо прикрепляются к шву, либо болтами в конструкции.Существуют десятки конфигураций зажимов, и каждая из них немного отличается в зависимости от крыши. Обратитесь к производителю зажима за конкретными инструкциями по установке.

Пример: Для металлических крыш требуются зажимы, которые прикрепляются к шву или болтам в конструкции.

Крючки для плитки

Крючки для плитки вставляются под черепицу и крепятся к стропилам. Вертикальный крюк обеспечивает зазор от черепицы. Направляющие стеллажа прикручиваются болтами к пазам на крючках для плитки.Установка крюка для плитки может потребовать резки или шлифовки плитки, но, как правило, они универсальны и подходят для большинства черепичных крыш.

Пример: Крючки для плитки скользят снизу, чтобы обеспечить зазор над плиткой.

Замена плитки

Если вы купили систему замены плитки, вы удалите черепицу с крыши и замените ее для замены плитки. Стяжной болт прикручивается к стропилам через замену плитки, которая служит фундаментом для крепления рельсов.

Пример: Это приспособление для быстрого монтажа заменяет черепицу и создает основу для стеллажной системы.

Балластные опоры для пологих / плоских крыш

Балластные опоры не требуют, чтобы вы проделывали отверстия в крыше – вес стеллажа и самого массива удерживает систему на месте.

Крепления с балластом подходят только для плоских или пологих крыш. Более высокие углы наклона означают меньшую направленную вниз силу, удерживающую массив на месте, что делает их неэффективными на более крутых крышах.

Пример: Крепления с балластом не требуют проделывать отверстия в крыше.

Шаг 3. Установка направляющих стойки

Установив накладки на место, вы готовы прикрепить направляющие стойки. Обязательно держите под рукой свой отчет о стойках – в нем указаны размер направляющих и расстояние между ними для вашей системы.

• Измерьте и обрежьте рельсы на земле, чтобы на крышу не попала металлическая стружка.
• Расстояние между направляющими должно соответствовать расстоянию между монтажными отверстиями на задней стороне рамы солнечной панели.Облицовки также должны соответствовать этому интервалу.
• Используйте прилагаемое оборудование, чтобы прикрепить направляющую к окладу. (Совет от профессионала: установите нижние выступы направляющих на верхней стороне направляющих, чтобы массив скрыл их из поля зрения.)
• Используйте уровень, чтобы обеспечить ровное расположение направляющих. Прорези в L-образных ножках позволяют при необходимости регулировать по вертикали.
• Затяните направляющие с помощью качественного динамометрического ключа в соответствии со спецификациями производителя.
• Прикрепите пластиковые торцевые заглушки, чтобы пауки, пчелы и другие существа не подходили к рельсам.
• Прикрепите зажимы для управления проводами и любое оборудование для микро-инверторов / оптимизаторов к направляющим.
• Установите заземляющее оборудование при установке рельсов. Системы IronRidge содержат по одной клемме заземления на каждый массив.
• При начале нового ряда оставьте место, чтобы учесть выступ панели с обеих сторон, а также зазор от ½ до 1 дюйма между панелями.

Шаг 4: Установка панелей на крышу

Помните: безопасность превыше всего! Готовясь переместить панели на крышу, помните о процедурах безопасности, описанных в разделе «Планирование и безопасность» данного руководства.Обязательно используйте защитное снаряжение, используйте защиту от падения и никогда не вставайте на панели и не поднимайте их за электрические провода.

При желании вы можете завернуть панели в одеяло, чтобы защитить их от твердых поверхностей при перемещении.

Способы подъема

Скорее всего, вы захотите арендовать какое-то оборудование, которое поможет поднять панели на крыше. Есть несколько вариантов на выбор:

Лестничный подъемник. Лестница с ленточным конвейером для перемещения тяжелых предметов вверх и вниз по лестнице.

Лестничные подъемники облегчают перемещение предметов вверх и вниз по лестнице.

Ножничный подъемник. Подъемник, который поднимается и опускается, а также из стороны в сторону. Горизонтальное движение означает, что вы можете меньше путешествовать с земли на крышу, а затем обратно.

Ножничные подъемники перемещаются вверх и вниз, а также из стороны в сторону.

Стреловой подъемник. Лифт с полным диапазоном движения, обеспечивающий доступ в ограниченные пространства. Полезно, чтобы преодолевать препятствия, которые мешают вам припарковать лифт прямо под местом, где вы планируете установить панели.

Подъемники со стрелой имеют полный диапазон движения, что помогает перемещаться в ограниченном пространстве.

Строительные леса. Строительные леса отлично подходят, если нет препятствий и не требуется помощь при подъеме. Механизма, облегчающего подъем, нет, но он предлагает прочную платформу для работы и дополнительную защиту от падения.

Строительные леса предоставляют платформу для размещения материалов и свободного передвижения по крыше.

Шаг 5: Монтаж панелей

Теперь, когда у вас есть установленные стеллажи и панели в одном месте, вы, наконец, можете собрать их вместе и смонтировать панели!

В приведенных ниже инструкциях в качестве примера используется стеллажная система IronRidge (XR10, XR100 и XR1000), которая входит в стандартную комплектацию всех наших пакетов.Если вы приобрели специальное крепление (например, опору), обратитесь к руководству по продукту для получения инструкций по установке панелей.

1. Разместите панель так, чтобы монтажные отверстия совпадали с направляющими.
2. Используйте зажимы IronRidge UFO (универсальный крепежный объект), чтобы закрепить панель на месте. Начните с конца на внешнем крае массива и опустите Т-образный болт в прорезь в направляющей.
3. Затяните зажимы UFO с помощью стопорных втулок (по одной на каждой направляющей), чтобы они плотно прилегали к внешней стороне первой панели, фиксируя ее на месте.
4. Прорежьте следующую пару зажимов UFO на внутреннем крае первой панели.
5. Поместите следующую панель на направляющие так, чтобы зажимы плотно вошли между обеими панелями.
6. Затяните зажимы между панелями.
7. Повторите этот процесс для каждой панели в вашем массиве. Используйте НЛО с прикреплением стопорных втулок, чтобы закрепить последнюю панель в ряду.

Крепление к земле

Если вместо этого вы решите установить солнечные панели на землю, есть 3 основных шага:

1. Постройте фундамент
2. Установите перила
3. Установите панели на направляющие

Шаг 1: Постройте Фундамент

Хотя наземный монтаж немного отличается от монтажа на крыше, применимы некоторые из тех же принципов.Во-первых, вам нужно построить прочный фундамент, на котором вы установите направляющие для стеллажей.

В наших стойках для наземного монтажа используется система крепления IronRidge Ground Mount. Мы предоставляем технический отчет, в котором указывается, насколько глубоко и широко следует вырыть анкерные ямы, расстояние между опорами и их размещение, а также сколько бетона и труб нужно купить.

Следуйте спецификациям, изложенным в вашем техническом отчете (предоставленном Unbound Solar), чтобы обеспечить структурную целостность вашего наземного крепления.

Заливка бетона и установка опор

Всегда используйте соответствующие средства защиты (указанные ранее в разделе «Планирование и безопасность») при работе с бетоном.Влажный бетон может вызвать серьезные ожоги при длительном контакте с кожей. Кроме того, при работе вблизи бетонной пыли требуется респиратор с минимальным рейтингом N95.

Принимая во внимание меры безопасности, вот несколько рекомендаций по заливке бетона и установке опор.

• Убедитесь, что ваш участок ровный. При необходимости рассмотреть возможность выравнивания оценки.
• Используйте мел или веревочную линию, чтобы обозначить внешние размеры массива и расположение опор на земле.
• Позвоните в местные органы власти, чтобы определить местонахождение заглубленных линий электропередач и септических систем, прежде чем копать. Не перемещайте тяжелую технику (например, бетономешалку) по подземным трубопроводам.
• Тщательно следите за размещением сваи и глубиной / шириной отверстия, указанными в техническом отчете.
• Создайте временную деревянную опорную конструкцию, чтобы трубы оставались на месте во время затвердевания бетона. Если трубы сдвинутся до того, как бетон полностью затвердеет, это может нарушить структурную целостность крепления.
• Подземная труба должна быть полностью подвешена в бетоне.Если труба касается грязи, это может вызвать гальваническую коррозию , которая снизит прочность конструкции.
• Перед замешиванием бетона установите все остальное на место. Когда бетон намокнет, у вас не будет времени корректировать формы и вносить изменения.
• Подождите не менее недели между установкой опор и построением остальной части массива. Для полного застывания бетона потребуется до 21 дня. Оставьте деревянную скобу на месте, пока бетон полностью не затвердеет.

Временное деревянное основание выдерживает вес труб, поэтому они не смещаются во время затвердевания бетона.

Шаг 2: Установка направляющих для стоек

В отчете о стойках будут указаны размер направляющих и расстояние между ними для вашей системы. Держите его под рукой на этом этапе.

• Разместите направляющие так, чтобы они соответствовали расстоянию между монтажными отверстиями на задней стороне солнечной панели. В вашем отчете о стеллаже указаны точные размеры.
• В системе наземного монтажа Ironridge используется соединительный кронштейн рельсов, который прикрепляет рельсы к горизонтальным опорным трубам с помощью U-образных болтов.
• При начале нового ряда оставьте место, чтобы учесть выступ панели с обеих сторон, а также зазор от ½ до 1 дюйма между панелями.

Соединители рельсов IronRidge крепят рельсы к опорной балке, закрепленной в земле.

Шаг 3. Монтаж панелей

После того, как рельсы стеллажа установлены и помещены в прочный бетонный фундамент, панели готовы к установке.

В приведенных ниже инструкциях в качестве примера используется система наземных стеллажей IronRidge. Если вы приобрели другое решение для установки в стойку (например, систему наземного крепления от Unirac), обратитесь к руководству по продукту для получения инструкций по установке панелей.

1. Разместите панель так, чтобы монтажные отверстия совпадали с направляющими.
2. Используйте зажимы IronRidge UFO (универсальный крепежный объект), чтобы закрепить панель на месте. Начните с конца на внешнем крае массива и опустите Т-образный болт в прорезь в направляющей.
3. Затяните зажимы UFO с помощью стопорных втулок (по одной на каждой направляющей), чтобы они плотно прилегали к внешней стороне первой панели, фиксируя ее на месте.
4. Прорежьте следующую пару зажимов на внутреннем крае первой панели.
5. Поместите следующую панель на направляющие так, чтобы зажимы плотно вошли между обеими панелями.
6. Затяните зажимы между панелями.
7. Повторите этот процесс для каждой панели в вашем массиве. Используйте зажимы UFO со стопорными втулками, чтобы закрепить последнюю панель в ряду.

Установка солнечной батареи

Если вы устанавливаете автономную систему (или сетевую систему с резервным аккумулятором), последним этапом установки вашей системы будет установка батарейного блока.

В солнечных накопителях используются трех типов батарей :

• Свинцово-кислотная батарея с заливной головкой
• Герметичная свинцово-кислотная батарея
• Литий-ионная батарея

Каждая из них имеет уникальные требования к установке и проект аккумуляторной комнаты, подробно описанный в разделах ниже.

Наконец, не забудьте ознакомиться с важными инструкциями по установке в инструкциях производителя по установке и технических паспортах (например, в данном руководстве производителя для аккумуляторов Crown).В этом руководстве по установке солнечных панелей мы предоставили некоторые общие рекомендации, но каждый производитель делает все по-своему, поэтому в случае сомнений лучше обратиться к их конкретным руководствам.

Советы по безопасности

Как и на каждом этапе процесса установки солнечной панели, всегда следует соблюдать надлежащие меры безопасности. Перед работой с батареями ознакомьтесь со следующими правилами техники безопасности:

Правила техники безопасности для всех батарей

• Будьте осторожны, никогда не закорачивайте батарею! Короткое замыкание возникает, когда положительная и отрицательная клеммы аккумулятора соединены вместе, либо из-за неправильного подключения, либо из-за падения металлического предмета на клеммы аккумулятора.Используйте изолированные инструменты и будьте осторожны, чтобы избежать коротких замыканий.
• Снимите все металлические украшения, включая часы и кольца. Закрепите длинные волосы и избегайте свободной одежды, которая может зацепиться за провода или клеммы.
• Всегда надевайте защитные перчатки и защитные очки при работе с аккумуляторами.
• Держите под рукой мультиметр со свежими батареями. Используйте его для проверки проводов, чтобы проверить напряжение и полярность.
• Убедитесь, что все провода зачищены и / или правильно заделаны с помощью динамометрического ключа / отвертки, когда это необходимо.
• Прокладывайте все провода вдали от острых краев и точек защемления, которые могут проникнуть и повредить провод.

Дополнительная безопасность для заливных свинцово-кислотных аккумуляторов

• Держите под рукой пищевую соду и набор для промывания глаз. Пищевая сода используется для нейтрализации пролитой кислоты.
• Всегда надевайте нитриловые перчатки и защитные очки при работе с залитыми свинцово-кислотными аккумуляторами.

Конструкции аккумуляторного отсека

Аккумуляторный блок должен быть установлен в корпусе, чтобы ограничить случайный контакт с аккумуляторами.Корпус должен обеспечивать вентиляцию и оставлять достаточно места для эффективного охлаждения батарей.

Хотя для получения конкретных инструкций по установке вам потребуется свериться со своей электрической схемой и руководствами производителя, этот раздел содержит общие советы по проектированию и установке безопасного корпуса для каждого типа батарейного блока.

Конструкция герметичного свинцово-кислотного и заливного свинцово-кислотного аккумуляторного отсека

Тепло оказывает большое влияние на срок службы аккумулятора. Хотя батареи могут безопасно работать в широком диапазоне температур, идеальная температура окружающей среды для вашего батарейного блока составляет 77 ° F.

Продолжительное воздействие высоких температур сокращает срок службы батареи, а более низкие температуры уменьшают ее емкость. Установите аккумуляторную батарею в среде с контролируемой температурой, чтобы поддерживать ее как можно ближе к целевой температуре.

Тем не менее, естественные колебания температуры в помещении в зависимости от времени суток и сезонных факторов вполне приемлемы. Основная проблема – длительное воздействие экстремальных температур. По данным Battery University, батареи теряют половину срока службы на каждые 15 ° F непрерывного воздействия при идеальной температуре 77 ° F.

Создавайте аккумуляторные батареи в хорошо вентилируемой среде с контролируемой температурой. Оставьте зазор не менее 1 дюйма между каждой батареей.

Рекомендации для Герметичных свинцово-кислотных аккумуляторных отсеков :

• Держите в комнате доску или блокнот для записи данных о батареях во время технического обслуживания. Вы также можете использовать журнал обслуживания батареи, приведенный в конце этого руководства по установке солнечной панели.
• Герметичные свинцово-кислотные батареи не выделяют газ в нормальных условиях эксплуатации, но у них все еще есть клапаны, которые открываются, если они перезаряжены или перегреты.
• Убедитесь, что пол имеет прочную конструкцию и может выдержать вес батарей.

Замечания по поводу помещения с затопленными свинцово-кислотными аккумуляторными батареями :

• Затопленные свинцово-кислотные батареи следует устанавливать над поддоном для локализации разливов.
• Держите в комнате доску или блокнот для записи данных о батарее во время технического обслуживания.
• Залитые аккумуляторы выделяют водород при зарядке и должны быть установлены в аккумуляторном отсеке с надлежащей вентиляцией, который построен в соответствии с правилами пожарной безопасности и электротехники.Подумайте о покупке водородного газоанализатора и не держите в комнате ничего, что может воспламенить газ.
• Убедитесь, что пол имеет прочную конструкцию и может выдержать вес батарей.

Дизайн помещения для литий-ионных батарей

Температура может существенно повлиять на производительность батареи. Литий-ионные аккумуляторы могут быть чувствительны к очень низким температурам и обычно не выдерживают зарядки при температуре ниже 0 ° C (32 ° F / 0 ° C).

Ознакомьтесь с рекомендациями производителя аккумуляторов относительно допустимого диапазона температур для зарядки и разрядки аккумуляторов.Устанавливайте батареи в среде с контролируемой температурой, чтобы поддерживать их в рекомендуемом рабочем диапазоне.

Рекомендации по установке литий-ионных батарей :

• Держите в комнате доску или блокнот для записи данных о батареях во время проверок технического обслуживания.
• Убедитесь, что пол имеет прочную конструкцию и может выдержать вес батарей. При установке на стену убедитесь, что стена имеет прочную конструкцию и выдерживает нагрузку.

Установка блока батарей

Неудивительно, что способы установки блока батарей будут различаться в зависимости от типа и производителя.Ниже приведены некоторые общие рекомендации, которым следует следовать при установке батарей, в разбивке по химическому составу.

Установка герметичных свинцово-кислотных аккумуляторов

• Несмотря на то, что ваши батареи герметичны, они могут выделять небольшое количество горючего газа при перезарядке / перегреве. Не устанавливайте его рядом с электрическим оборудованием или приборами, которые могут вызвать искрение.
• Батареи должны хорошо вентилироваться, чтобы поддерживать их в безопасном температурном диапазоне. Требования к вентиляции и другие требования к установке аккумуляторных систем изложены в статье 480 NEC.10.
• Корпус батареи не должен контактировать с органическими растворителями или клейкими материалами.
• Используйте клеммные наконечники, внесенные в список UL, на межблочных соединениях батареи, обжатые в соответствии с инструкциями производителя.
• Оставьте не менее 1 дюйма зазора между каждой батареей для обеспечения надлежащей вентиляции и охлаждения.
• Если батареи будут подвергаться вибрации (например, в системе RV), надежно закрепите блок батарей и рассмотрите возможность использования амортизирующего материала внутри корпуса.
• Не пытайтесь разобрать или прикасаться к внутренней части аккумулятора! Герметичные свинцово-кислотные батареи не протекают при нормальных условиях, но могут пролиться в случае повреждения. При случайном контакте с электролитом промойте пораженный участок большим количеством воды и обратитесь за медицинской помощью.
• Пищевая сода может использоваться для нейтрализации небольших разливов кислоты.

Пример: Crown 6CRV220 – одна из самых популярных герметичных свинцово-кислотных аккумуляторов, которые мы продаем.

Вентиляционные герметичные свинцово-кислотные батареи

Герметичные свинцово-кислотные батареи не выделяют газ в нормальных условиях эксплуатации. Однако у них все еще есть вентиляционные отверстия для сброса внутреннего давления в случае перезарядки. Если аккумулятор подвергается перегреву, чрезмерному напряжению или току, он выделяет газ.

Хотя газовыделение в герметичных батареях случается редко, оно все же может произойти в худшем случае. Поскольку возможно выделение газов, батарейный отсек необходимо должным образом вентилировать.Во многих случаях строительные нормы и правила будут применять те же требования, что и для заливных свинцово-кислотных аккумуляторов.

Вентиляционное отверстие должно находиться в верхней части батарейного отсека в самой высокой точке, чтобы водород мог выходить. Закройте все кабелепроводы, чтобы газообразный водород не попал через канал в инвертор и другое оборудование. Кроме того, убедитесь, что вентиляционные отверстия ничем не закрыты, чтобы воздух мог свободно циркулировать.

Установка свинцово-кислотных аккумуляторных батарей

• При установке или обслуживании аккумуляторов надевайте нитриловые перчатки, чтобы предотвратить воздействие электролита аккумулятора.
• Батареи должны хорошо вентилироваться, чтобы поддерживать их в безопасном температурном диапазоне и предотвращать накопление газообразного водорода. Требования к вентиляции и другие требования к установке аккумуляторных систем изложены в статье 480.10 NEC.
• Корпус батареи не должен контактировать с органическими растворителями или клейкими материалами.
• Используйте клеммные наконечники, внесенные в список UL, на межблочных соединениях батареи, обжатые в соответствии с инструкциями производителя.
• Оставьте не менее 1 дюйма зазора между каждой батареей для обеспечения надлежащей вентиляции и охлаждения.
• Если батареи будут подвергаться вибрации (например, в системе RV), надежно закрепите блок батарей и рассмотрите возможность использования амортизирующего материала внутри корпуса.
• Не пытайтесь разобрать или прикасаться к внутренней части аккумулятора! Аккумуляторная кислота обожжет вашу кожу. При случайном контакте с электролитом промойте пораженный участок большим количеством воды и обратитесь за медицинской помощью.
• Пищевая сода может использоваться для нейтрализации небольших разливов кислоты.

Crown CR430 – одна из самых популярных свинцово-кислотных аккумуляторных батарей, которые мы продаем.

Вентиляция свинцово-кислотных аккумуляторов

Затопленные свинцово-кислотные аккумуляторы выделяют небольшое количество газообразного водорода как нормальную часть их работы. Помещение с батареями должно хорошо вентилироваться, чтобы поддерживать уровень газообразного водорода ниже безопасного порога (концентрация менее 1% по объему).

Батарейные помещения должны вентилироваться с минимальной скоростью 1.5 кубических футов в минуту. Убедитесь, что вентиляционные отверстия ничем не закрыты, чтобы воздух мог свободно циркулировать. В более крупных системах обычно используется вытяжной вентилятор аккумуляторной батареи для активного удаления газов.

Так как водород легче воздуха, он поднимается вверх в корпусе. Вентиляционное отверстие должно находиться в верхней части батарейного отсека в самой высокой точке, чтобы водород мог выйти. Обязательно закройте все кабелепроводы, чтобы газообразный водород не проходил через канал в инвертор и другое оборудование.

Водородный газ очень коррозионный и легковоспламеняющийся в высоких концентрациях, поэтому надлежащая вентиляция чрезвычайно важна.

Установка литий-ионной батареи

• Корпус батареи не должен контактировать с органическими растворителями или клейкими материалами.
• Используйте клеммные наконечники, внесенные в список UL, на межблочных соединениях батареи, обжатые в соответствии с инструкциями производителя.
• Оставьте не менее 1 дюйма зазора между каждой батареей для обеспечения надлежащей вентиляции и охлаждения.
• Если батареи будут подвергаться вибрации (например, в системе RV), надежно закрепите блок батарей и рассмотрите возможность использования амортизирующего материала внутри корпуса.
• Не пытайтесь разобрать или прикасаться к внутренней части аккумулятора! Следуйте инструкциям производителя при поиске и устранении неисправностей.

Литиевая (LFP) батарея Discover AES 48VDC Xanbus – одна из самых популярных литий-ионных батарей, которые мы продаем.

Подключение батарей

После того, как батареи надежно установлены в подходящем помещении, все, что остается сделать, это соединить их вместе.Как и при установке, обязательно следуйте инструкциям по подключению, предоставленным производителем ваших батарей.

Однако есть несколько общих практических рекомендаций, которые мы рекомендуем:

Рекомендации по подключению батарей

Для проводов , соединяющих аккумуляторную батарею :

• Все соединительные кабели должны быть одного размера и длины. .
• Не помещайте ничего между клеммой аккумулятора и кольцевой клеммой соединительного кабеля.
• Убедитесь, что все соединения затянуты должным образом. Перепроверьте их при обслуживании аккумулятора, чтобы убедиться, что они в безопасности. Ослабленные или чрезмерно тугие соединения могут вызвать оплавление клемм аккумулятора и другие неисправности.

Для проводов , идущих от аккумуляторной батареи к инвертору (-ам) :

• Держите аккумуляторную батарею и инвертор как можно ближе друг к другу.
• Положительный и отрицательный кабели должны быть одинаковой длины.
• Положительный и отрицательный кабели должны быть связаны друг с другом через каждые 18 дюймов и проложены в одном кабелепроводе, чтобы обеспечить максимальную устойчивость к скачкам напряжения и уменьшить электромагнитные помехи.
• Прокладывайте кабели так, чтобы они не мешали вентиляции батарейного отсека.

Приступите к установке солнечной панели

Мы надеемся, что это руководство по установке солнечной панели помогло вам познакомиться с каждым этапом процесса установки солнечной системы. Хотя мы рассмотрели общие шаги и рекомендации, каждый проект солнечной установки отличается и имеет свои уникальные проблемы.

Если у вас есть какие-либо конкретные вопросы, связанные с установкой вашей солнечной системы, пожалуйста, свяжитесь с нами.Мы стремимся помочь вам выбрать систему, соответствующую вашим потребностям, и обеспечить поддержку на протяжении всего процесса установки!

DIY Solar – Могу ли я установить солнечные панели самостоятельно?

Для того, чтобы сэкономить деньги, проявить свои навыки воина на выходных или насладиться прекрасным достижением создания чего-то своими руками, проекты DIY (сделай сам) могут быть полезным способом провести свободное время. Добавьте к этому видеоуроки практически по всему, что есть в Интернете, и может возникнуть соблазн взяться за проект, который может выходить за рамки нашей зоны комфорта.

И хотя выход за пределы своей зоны комфорта – отличный способ развить свой набор навыков, выполнение узкоспециализированного проекта может быть не очень хорошей идеей – независимо от того, что обещает видео на YouTube.

Возьмем, к примеру, установку вашей собственной солнечной энергетической системы. Хотя этот проект DIY может сэкономить вам немного денег в краткосрочной перспективе, он может быть очень опасным для тех, кто не является квалифицированным специалистом по солнечной энергии. А учитывая потенциальную потерю гарантий производства и установки, это может в конечном итоге обойтись вам дороже в долгосрочной перспективе, чем вы сэкономили в краткосрочной перспективе.

Опасности самодельной солнечной энергии

Установка собственных солнечных панелей может представлять опасность для вашей личной безопасности и вашей собственности по двум основным причинам: – это высота, на которой обычно устанавливаются панели, и тот факт, что вы работаете со сложной электрической системой.

Большинство солнечных систем устанавливаются либо на крыше, либо на земле. Как правило, крепления на крышу менее дороги и требуют меньших трудозатрат на установку, поскольку крыша служит основной несущей конструкцией.С наземными креплениями конструкция должна быть построена. Из-за этого, а также из-за того, что панели для монтажа на крыше не занимают ценного места во дворе или на ферме, они, как правило, более популярны.

Однако, если вы не работаете с командой обученных, сертифицированных специалистов, обладающих всем опытом и инструментами, необходимыми для безопасной работы, оно того не стоит.

Одна панель может весить от 33 до 50 фунтов. В зависимости от того, насколько велика ваша солнечная система, вы будете перетаскивать довольно много таких на крышу вместе с материалами для стеллажа и проводки.Затем следует установка, которая потребует от вас размещения и установки этих компонентов на приподнятой и, вероятно, наклонной поверхности.

Если вы не имеете надлежащей подготовки для выполнения этого вида работ и не имеете всех необходимых средств индивидуальной защиты, это само по себе делает установку собственных солнечных батарей плохой идеей. Экономия денег не стоит риска падения.

Другой риск – это электромонтажные работы, которые вам нужно будет выполнить.

Под воздействием солнечного света солнечная панель может производить пару сотен вольт электричества.Этого, безусловно, достаточно, чтобы нанести серьезный вред при случайном или ошибочном прикосновении.

Помимо причинения личного вреда, вы потенциально можете повредить здание, на котором вы установили солнечную систему. Электричество будет проходить по проводам. Если компоненты не были установлены должным образом, система могла потенциально повредить себя или, что еще хуже, вызвать электрический пожар.

Солнечная энергия зарекомендовала себя как чрезвычайно безопасный способ генерировать собственное электричество.Подтверждением этого является 630+ ГВт установленной по всему миру солнечной энергии по состоянию на 2020 год. Однако, как и в случае с любой другой электрической системой, ошибки могут иметь серьезные последствия.

Чтобы избежать подобных ошибок, установщики солнечных батарей во всех штатах должны быть сертифицированы и иметь лицензию на установку солнечных батарей. Чтобы убедиться, что вы работаете с командой, которая знает свое дело и правильно установит вашу систему, обязательно ознакомьтесь с их опытом, квалификацией и сертификатами.

Хорошее место для начала – убедиться, что они являются Североамериканским советом сертифицированных специалистов по энергетике (NABCEP).NABCEP является ведущим в стране сертификационным советом для профессионалов в области солнечной энергетики.

Мы составили список советов по выбору компании по установке солнечных батарей, чтобы помочь вам выбрать партнера по установке.

Нормативные препятствия для новых солнечных установок

Получение разрешений, подключение инженерных сетей, заявки на гранты, оформление налоговых льгот, SREC.

Вы не можете просто заказать запчасти, запрыгнуть на крышу и начать установку солнечной системы.Есть различные препятствия, связанные с оформлением документов, которые вы должны сначала преодолеть. Этот процесс может быть довольно утомительным и трудоемким для домашних мастеров солнечной энергетики.

Прежде всего, это разрешение от местного строительного управления. В нем вам нужно будет предоставить план сайта и рассказать о том, как вы будете устанавливать систему. Это будет включать в себя такие вещи, как крепление панелей к вашей крыше, доказательство того, что ваша крыша может выдержать дополнительный вес солнечной системы, а также спецификации компонентов вашей солнечной системы.

Вам также понадобится электрическая схема системы и расчеты, подтверждающие совместимость и безопасность компонентов. Наконец, вам нужно будет показать, как вы планируете подключить систему к электросети.

После получения необходимых разрешений на строительство вам необходимо предоставить сведения о системе в вашу коммунальную компанию, чтобы получить разрешение на подключение вашей солнечной системы к электросети. Наряду с этим вам, вероятно, придется ориентироваться в документах для программы компенсации за солнечную электроэнергию в вашем районе (в большинстве штатов это называется чистым счетчиком).Это обеспечит вам надлежащую компенсацию за любой избыток электроэнергии, производимой вашей солнечной системой и отправляемой в сеть.

Затем идет оформление документов на гранты и другие льготы. Их доступность будет зависеть от региона к региону, как и требования и условия их получения. Ограниченные гранты могут быть конкурентоспособными, как, например, грант USDA REAP, который в случае присуждения может покрыть значительную часть затрат вашей солнечной системы.

Чтобы иметь право на участие, вы должны быть отвечающим требованиям фермерским хозяйством или сельским бизнесом, расположенным в определенных районах страны.Хотя ориентироваться в праве на участие сложно, процесс подачи заявок сложнее, и на самом деле получить этот конкурсный грант сложнее всего. Однако он может покрывать до 25% вашей солнечной системы.

В Paradise Energy наши специализированные авторы грантов добиваются успеха в 80% случаев. Узнайте больше о подаче заявки на грант USDA REAP.

Вам также нужно будет заполнить документы для получения Федерального налогового кредита на инвестиции в солнечную энергетику, который возвращает вам 26% стоимости вашей солнечной системы в 2020 году. Системы предприятий и ферм также могут претендовать на ускоренную амортизацию, что еще больше ускоряет окупаемость солнечной энергии. .

Наконец, если в вашем штате есть SREC, вам нужно будет заполнить необходимые документы и ориентироваться на рынке SREC. SREC – это кредиты на возобновляемую солнечную энергию, которые владельцы солнечной энергии зарабатывают на каждые 1000 кВт · ч произведенной солнечной энергии. Они могут продавать эти кредиты на открытом рынке, помогая государству достичь своих экологических целей.

Проще говоря, помимо фактической установки вашей солнечной системы необходимо выполнить много работы. Это может быть не только утомительно, но и отнимать много времени.Сотрудничая с профессиональным установщиком, вы можете быть уверены, что они правильно оформят документы.

Домашние работники могут потерять ценные гарантии на солнечное оборудование

Нельзя отрицать, что солнечная энергия может потребовать значительных первоначальных инвестиций. Эти вложения окупятся всего за несколько лет, в результате чего большая часть его срока службы от 25 до 30+ лет останется, чтобы сэкономить вам значительную сумму денег. Однако гарантии на оборудование, производство и качество изготовления могут обеспечить жизненно важную функцию в течение десятилетий срока службы вашей системы.

Компоненты солнечной панели, из которых состоит ваша система, рассчитаны на длительный срок службы. Производители настолько уверены в их прочности, что дают гарантию на свою продукцию до 30 лет. Это означает, что если в соответствии с условиями гарантии с вашей системой что-то пойдет не так, вы получите замену оборудования бесплатно.

Однако эти гарантии применимы только к компонентам, которые были установлены точно так, как предполагал производитель.При установке ваших собственных компонентов одна ошибка может привести к аннулированию 30-летней гарантии на ваши солнечные панели еще до того, как система заработает.

Кроме того, вы потеряете гарантии, предлагаемые вашей компанией по установке солнечных батарей. Хотя они будут отличаться от одной компании к другой, они могут иметь огромную ценность для ваших инвестиций в солнечную энергетику.

В Paradise Energy мы думаем, что это просто неправильно, что вы должны страдать от последствий ошибки, которую мы совершили. Вот почему мы предлагаем нашу гарантию Triple Ten, которая защитит ваши вложения и поможет гарантировать окупаемость вашей системы через десятилетнюю производственную гарантию, десять лет мониторинга системы и десятилетнюю гарантию качества изготовления.

Какая гарантия на продукцию? В предложении вашей солнечной системы ваш установщик предоставит оценку того, сколько электроэнергии ваша солнечная система будет вырабатывать каждый год. Они учтут местные погодные условия и количество солнечного света в вашем районе, чтобы получить как можно более точную оценку.

Однако погода не всегда предсказуема, и эта оценка не всегда будет верной. Имея нашу производственную гарантию, мы будем относиться к нашей оценке как к обещанию. Если ваша система производит меньше электроэнергии, чем мы предполагали, мы выпишем вам чек на разницу.

Если вы решите установить свои собственные солнечные панели, вы потеряете душевное спокойствие, которое предлагают вам эти гарантии.

Установка собственных солнечных панелей не стоит риска или вашего времени

В общем, вы сильно рискуете, когда берете солнечную установку в свои руки: ваша безопасность, безопасность вашего здания и риск потери гарантии на ваше солнечное оборудование.

Вы также будете тратить много времени на оформление документов, разрешений и согласований.

Солнечная энергия требует сложной системы, которую должны устанавливать опытные сертифицированные специалисты по солнечной энергии с надлежащим оборудованием для обеспечения безопасности. Это не только защитит вас, но и сэкономит время, и вы получите инвестиции, подкрепленные надежными гарантиями на десятилетия, сохраняя при этом безопасность своих вложений.

6 шагов по установке солнечных панелей

Вы собираетесь построить солнечную систему в своем доме? Это тенденция иметь дома солнечную систему для производства электроэнергии для нужд электричества.Это экономичный и экологичный, а также простой способ помочь вам жить зеленой жизнью.

Чтобы построить солнечную систему, вам необходимо купить солнечные модули, монтажную систему, инвертор, аккумуляторы и контроллер заряда. Среди всех этих компонентов солнечные панели считаются наиболее важной частью, которая отвечает за сбор солнечного света.

Таким образом, установка солнечных панелей становится важным шагом на пути к созданию идеальной солнечной системы. Хотя установка проста, вам следует внимательно изучить шаги и помнить следующие советы.

Инструменты и материалы

Распределительные коробки и секции – Соединительные коробки и секции необходимы для выполнения электромонтажа. Поскольку разные солнечные системы имеют несколько цепей, вам необходимо покупать соединительные элементы и коробки, которые могут выдерживать определенные требования по силе тока и напряжению.

Некоторые из них используются снаружи, а некоторые – внутри помещений. Они должны соответствовать отдельным рейтингам.

Разъединители переменного тока и предохранители – Эти два инструмента необходимы для обеспечения безопасности.Как правило, в списке поставки будет указано ручное отключение переменного тока без предохранителей, которое позволяет вам осуществлять обратную связь с сетью. А ручное отключение переменного тока с предохранителями обеспечивает защиту цепей при исчезновении тока.

EMT & ENT Conduits- Электрометаллические трубки (EMT) всегда являются необходимым материалом для монтажа. Хотя трубы для ЛОР дешевле и просты в использовании, их обычно запрещают использовать из-за общих строительных норм.

Трубки – Трубки необходимы для монтажа и используются в основном для герметизации.

Drill- Для работы с установкой требуется хорошее сверло. Некоторые поставки могут включать дрель, а некоторые нет. Но ради удобства вы покупаете удобную дрель, если у вас ее нет.

Бетон- Бетон должен быть доступен для таких проектов в случае, если при установке потребуется некоторая адгезия.

Этапы установки солнечных панелей

Шаг 1: Распаковка

Чтобы установить солнечные панели плавно, вы должны выполнять каждый крошечный шаг.После получения посылки первое, что вам нужно сделать, это развернуть посылку и проверить все включенные в нее предметы.

• Вы можете отнести его в пустую или просторную комнату для тщательной проверки. Все компоненты легко увидеть.
• Подсчитайте, сколько деталей вы получите, и промаркируйте каждую из них. Затем вы размещаете их по отдельности в соответствии с их функциями, чтобы не потерять мелкое оборудование.
• Выньте данный список пакетов и сравните его с размещенным содержимым.Узнайте, доставлено ли что-нибудь из указанного.
• Если вы обнаружите, что некоторые детали отсутствуют или сломаны, вам следует сделать фотографии и своевременно обратиться в сервисную службу для решения проблемы.
• Если вы закончите осмотр и не обнаружите проблем, вы можете составить список некоторых дополнительных инструментов и материалов для покупки самостоятельно.
• Если вы готовы установить его прямо сейчас, вы можете начать работу прямо сейчас, выполнив следующие шаги. В противном случае разместите их должным образом, чтобы не повредить их, особенно батареи.

Шаг 2: Найдите наиболее подходящее расположение

После проверки пакета, следующее, что нужно сделать, это установить модули. Прежде всего, нужно тщательно поискать свой дом, чтобы найти определенное место для установки. Как мы все знаем, многие факторы будут влиять на выработку энергии в солнечной системе, среди которых большое значение имеет местоположение.

• Хотя это не является нормативным актом, наиболее распространенным местом для установки солнечных панелей является крыша.Конечно, некоторые из вас могут захотеть установить его на земле. Вы вольны принимать решение.
• Мы рекомендуем вам установить модель на крышу, потому что обычно верхняя крыша лучше всего освещена солнечным светом. В этом случае ваши солнечные панели будут наслаждаться наибольшим количеством солнечного света и самыми продолжительными солнечными часами или часами пик для выработки солнечной энергии.
• Но вы должны знать, что ни один угол крыши не может быть лучшим местом. Вам также необходимо проверить направления и углы, чтобы найти лучшее место на вершине крыши, чтобы система имела максимальную эффективность работы.
• Таким образом, выберите место для ваших модулей, чтобы они могли быть хорошо освещены солнечным светом и собирали наибольшее количество солнечного света в течение большей части дней в году.

Шаг 3: Установите платформу

После того, как вы выбрали место, вы можете приступить к установке и монтажу. Перед тем, как разместить солнечную панель, вы должны сначала построить сцену на крыше.

• На этом этапе вам нужно подготовить место для размещения солнечных батарей.А именно должна быть платформа для ваших модулей. И вам разрешено использовать металлические рельсы, такие как алюминиевые, для постройки платформы.
• Что касается размера платформы, вам необходимо произвести конкретные расчеты технических характеристик вашей панели. Кроме того, следует учитывать вес модели, чтобы система крепления могла выдерживать все возможные плохие условия, например, непогоду.
• Постройте специальные кабелепроводы для подключения наружной платформы к соответствующему приемнику внутри дома.В этом случае солнечную энергию можно транспортировать и использовать.

Шаг 4: Установите солнечные панели

Когда вы закончите установку платформы, вы можете разместить на ней панели. На этом этапе вам нужно больше профессиональных инструментов и гораздо больше осторожности.

• Если вы планируете делать это самостоятельно, убедитесь, что все необходимые инструменты, включая зажимы, скобы, клещи и болты, находятся под рукой. Затем вы используете их для крепления панелей.
• Кроме того, вам могут потребоваться другие материалы, такие как счетчики, трубки или что-то еще, чтобы закрепить модули.Цель состоит в том, чтобы надежно закрепить солнечные панели на платформе, чтобы они не упали при использовании даже в плохие дни.
• После установки проверьте наличие
• Полезно знать: Во время монтажа панелей на крыше всегда будьте осторожны и принимайте меры безопасности на случай каких-либо несчастных случаев.

Шаг 5: Подключение

После размещения солнечных панелей вы переходите к следующему шагу – соедините солнечные панели вместе. Во время этого процесса вам понадобятся распределительные коробки и предохранители.

• Вам нужны коробки для ломтиков и предохранители, чтобы улучшить и улучшить безопасность и защиту системы. Распределительные коробки добавлены, чтобы лучше изолировать питание внутри модулей. Некоторые предохранители действуют как дополнительные предохранители.
• Таким образом, вы можете быть уверены, что не будет утечки мощности, когда модель передает мощность. Кроме того, можно эффективно избежать несчастных случаев, связанных с перегрузкой по току.
• После подключения распределительных коробок и предохранителей произведенная солнечная энергия будет беспрепятственно и безопасно импортироваться в ваш аккумуляторный блок и инвертор.
• Полезно знать: подключение панелей важно, потому что это напрямую связано с вашей безопасностью. Так что, если вы не разбираетесь в электромонтаже, вы можете прочитать нашу статью: Как подключить солнечные панели последовательно или параллельно.

Последовательное или параллельное соединение солнечных панелей

Шаг 6: Соедините электрические компоненты

После того, как все монтажные работы выполнены, следующим этапом будет правильное соединение электрических компонентов. В зависимости от ваших потребностей может быть аккумулятор, инвертор и контроллер заряда.

• Перед тем, как подключить панели к этим электрическим компонентам, вам необходимо рассчитать их точные параметры, чтобы убедиться, что они могут работать без сбоев вместе. Вы можете узнать, как рассчитать необходимые характеристики, из статьи Расчет заряда солнечной панели, аккумулятора и инвертора .
• Если вы хотите, чтобы ваша батарея служила блоком питания, вам лучше гарантировать, что соединения между панелями, контроллером заряда, батареей и инвертором безопасны и правильны.Тогда вы сможете наслаждаться солнечным электричеством и вести экологически чистый образ жизни.
Схема системы солнечных панелей

Часто задаваемые вопросы

Обслуживание солнечной системы

Если вам интересно, будет ли обслуживание солнечной системы стоить больших денег, можете расслабиться. Вам просто нужно заплатить за комплектующие и установку. (Более подробно читайте: Сколько времени нужно, чтобы солнечные панели окупились?)

Поскольку все компоненты тщательно установлены и закреплены, а также большинство из них изготовлены с высокой прочностью, нет необходимости в обслуживании система.

Но в целях безопасности следует проверять проводку регулярно, как и раз в год. Что касается системы, ее просто нужно проверять каждые 4 года.

Что касается очистки, поскольку солнечная система обычно монтируется на открытом воздухе, ее почти не нужно очищать. Вы можете стирать его, когда думаете об этом. Но в этом нет особой необходимости, потому что время от времени может идти дождь.

Заземление вашей системы

Это важный момент для вашей установки.Основная причина заключается в том, что заземленная электрическая система может быть лучше защищена, избегая поражения электрическим током, скачков напряжения или других потенциальных рисков.

Кроме того, всякий раз, когда происходит сбой в цепи по умолчанию, заземление может предложить более безопасный путь для тока. Таким образом можно уменьшить количество несчастных случаев.

Видео: Установка солнечных панелей своими руками

заключение

Система солнечных батарей становится все более популярной, и вы должны ее установить.С помощью наших подробных инструкций и инструкций вы почти без труда справитесь с установкой. Даже если вы не можете с этим справиться, вы можете найти эксперта, который поможет.

Как установить солнечные панели на крыше и на земле

Установка домашней солнечной системы – один из лучших подарков для вашей семьи. Вы сэкономите на счетах за коммунальные услуги, сохраните окружающую среду и даже создадите рабочие места. Однако, если вы хотите перейти на солнечную батарею, вы должны сначала понять, как установить солнечные панели. Есть некоторые солнечные проекты, которые вы можете установить с небольшими знаниями, даже если вы не профессионал.

Но при работе с более крупными проектами процесс установки может оказаться сложным, и вам придется нанять специалиста для выполнения этой работы.

Как установить солнечные панели на крышу

Перед установкой необходимо учесть следующее:

1. Размер вашего дома

Физический дизайн вашего дома будет определять количество солнечных панелей для установки и где их можно смонтировать. Например, большие дома с большими крышами могут вместить больше панелей по сравнению с небольшими крышами.

Кроме того, конструкция крыши определяет, можно ли установить солнечную батарею в направлении солнца.

2. Необходимые аксессуары и материалы

Следующее, что нужно сделать, это быстро составить список материалов, необходимых для установки. В их состав входят аккумулятор, инвертор питания, контроллер заряда и солнечные панели.

3. Энергопотребление

Потребляемая мощность в вашем жилом помещении зависит от приборов и систем освещения, использующих электричество.При использовании электроэнергии из сети вы будете получать необходимую энергию из солнечной энергии, анализируя свои ежемесячные счета за электроэнергию. После этого вы можете компенсировать большую часть своих расходов на электроэнергию за счет солнечной энергии.

4. Количество солнечных часов

По данным TurbineGenerator, в Техасе около 5 солнечных часов в день. Энергия, производимая солнечной панелью, зависит от количества солнечных часов в этой области. Чем больше часов на солнце, тем больше энергии вы получите с помощью нескольких солнечных батарей. Но если солнечные часы меньше, вам придется установить больше панелей, чтобы обеспечить такое же количество энергии.

Вот почему так важно понимать количество солнечных часов в вашем районе, прежде чем вы начнете устанавливать солнечные батареи.

Пошаговое руководство по установке солнечных панелей на крыше

Шаг 1: Выберите правильное место

Начните с обследования своего дома, чтобы найти лучшее место для установки солнечных панелей.

Не забывайте, что только то, что солнце падает на определенную область на крыше, не означает, что это подходящее место для размещения панелей.Направление и наклон вашей крыши влияют на эффективность солнечных модулей.

Поэтому обязательно используйте такое место, где панели будут хорошо освещены солнцем.

Шаг 2: Установка крепления

Следующее, что нужно сделать, это закрепить крепления на крыше, которые будут удерживать солнечные панели. Это может быть установка заподлицо или установка на крышу, но это зависит от требований к установке. Кроме того, базовая конструкция обеспечивает максимальную прочность и поддержку, и больше внимания уделяется направлению, в котором будут крепиться фотоэлектрические панели.

Кроме того, монтажную конструкцию следует слегка наклонить на угол 18–36 градусов Цельсия. Большинство организаций, устанавливающих солнечные панели, используют солнечные трекеры для повышения эффективности преобразования.

При проектировании системы крепления учитывайте ширину и длину. Пожалуйста, сделайте крепление прочным, чтобы выдерживать экстремальные погодные условия.

Шаг 3. Теперь установите панели

Теперь пора закрепить панели на монтажной конструкции. Сделать это можно, затянув болты и гайки.Роль болтов – убедиться, что модули надежно удерживаются на платформе.

Будьте осторожны при установке солнечных батарей, чтобы избежать повреждений и несчастных случаев.

Шаг 4: Выполните электромонтаж

Во время электромонтажа вы должны соединить солнечные модули вместе, используя объединитель с плавкими предохранителями или соединительный соединитель. Убедитесь, что кабели должным образом изолированы, чтобы предотвратить аварии из-за утечек электроэнергии. По завершении закрепите внутренние панели управления с помощью внешней проводки.

Соединение позволяет энергии перемещаться из разъединителя в систему контроллера заряда, а затем в аккумуляторную батарею для хранения энергии. Электроэнергия также может поступать напрямую от разъединителя к инвертору.

Процесс подключения очень важен, поэтому вам не следует выполнять установку лично, если вы не являетесь экспертом. Вместо этого ищите профессионалов с большим опытом монтажа, чтобы предотвратить повреждение или повреждение системы.

Шаг 5: Заземлите монтажную систему и панели

Заземление монтажной системы и солнечных панелей жизненно важно во время установки панели, так как:

• Обеспечивает безопасность от возгорания, которое может возникнуть из системы.
• Защищает вас и вашу семью от поражения электрическим током, которое может быть катастрофическим.
• Защищает солнечные панели от удара молнии, поскольку это создает скачок напряжения.

Вот почему вы должны установить заземляющие стержни на высоте примерно шести дюймов над землей.Кроме того, система крепления сделана из металла; вот почему вы должны его заземлить. Вы также должны заземлить панель управления внутри дома, если у вас нет заземляющей сети.

Шаг 6: Подключите электрические компоненты

Поскольку соединение определяется типом солнечной системы, подключение остальных частей никогда не должно быть большой проблемой. Если в системе есть резервная батарея, вы можете разместить как можно больше компонентов.

Но в этом случае вы должны использовать правильные соединения между контроллером заряда, аккумулятором и солнечными панелями.Оттуда направьте питание от инвертора на панель управления вашего дома.

Шаг 7: Выполнение тестового прогона

Было бы лучше, если бы вы еще раз просмотрели все, прежде чем запускать тестовый прогон. Основная цель выполнения тестового запуска – убедиться, что каждое соединение работает правильно. Сразу после того, как вы закончите, вы можете закрыть книгу и начать пользоваться преимуществами солнечной энергии.

Как установить наземные солнечные панели

Если вы решите установить солнечные панели на землю, выполните следующие действия. все еще применяются.Поэтому начните со строительства прочного фундамента, под которым вы закрепите направляющие рельсы, залив бетон и установив опоры. Обязательно используйте при этом защитное снаряжение, чтобы предотвратить травмы. Вот несколько важных рекомендаций по установке фундамента:

• Убедитесь, что земля ровная.
• Используйте шнурок или мел, чтобы отметить внешние размеры и расположение опор.
• Постройте временную деревянную опорную конструкцию, чтобы разместить трубопровод в более выгодном положении по мере затвердевания бетона.
• Установите все остальное в удобное положение, прежде чем смешивать бетон, когда он намокнет, и у вас не будет времени вносить изменения и корректировать формы.
• Отдохните в течение одной недели между строительством опор и строительством остальной части массива. Для полного высыхания бетона требуется около трех недель. Не трогайте деревянную скобу, пока бетон полностью не затвердеет.

Шаг 2: Установка направляющих стеллажа

В отчете о стеллаже указывается расстояние для системы плюс размер направляющих.Во время этого процесса вы должны держать его под рукой.

Начните с размещения направляющих так, чтобы они соответствовали размеру монтажных отверстий на задней стороне панели. Точные размеры указаны в отчете о стеллаже.

Когда вы начинаете новый ряд, создайте пространство, чтобы уместить выступ панели с обеих сторон. Кроме того, сделайте зазор от ½ до 1 дюйма между панелями.

Шаг 3: Установите панели

После размещения направляющих рельсов и их установки в прочном бетонном фундаменте солнечные панели готовы к установке.

• Расположите панель в надлежащем месте, чтобы монтажные отверстия совпадали с направляющими. Используйте универсальные зажимы для крепежных предметов, чтобы удерживать панель на месте. Начните с дальнего конца на внешней стороне массива, а затем опустите Т-образный болт в прорезь внутри направляющей.
• Затем затяните зажимы с помощью стопорных втулок, чтобы они плотно прилегали к внешним сторонам первой панели, а затем зафиксируйте ее на месте.
• После этого вставьте вторую пару зажимов на внутренний край первой панели, затем разместите следующую панель на направляющих, чтобы зажимы вошли между всеми панелями.
• Правильно затяните зажимы на панелях, затем сделайте то же самое для каждой панели в вашем массиве.

Шаг 3: Установка батареи

При установке автономной системы последней фазой процесса установки является установка блока батарей. После завершения процесса установки инспектор вашего города или страны должен подписать его. Для этого спланируйте встречу с ними.

Если в вашем доме до сих пор не установлены солнечные панели, пора инвестировать в них.Используйте описанные выше шаги, чтобы установить его лично.
