Уклон пандуса для автомобилей: ГАРАЖИ И СТОЯНКИ | Архитектура и Проектирование

Содержание

ГАРАЖИ И СТОЯНКИ | Архитектура и Проектирование

Проектирование гаражей и автостоянок. Норма площади стоянки на один автомобиль. Ширина проездов. Ширина въездных ворот.  Многоуровневые гаражи и автостоянки. Различные варианты расстановки машин на автостоянках. Сопоставление используемых площадей при хранении автомобилей в боксах и манежном. Высота этажей в многоэтажных гаражах. Гаражи с рампами. Типы рамп.


1. Гараж для автомобилей, принадлежащих жителям жилого поселка (благодаря достаточной ширине участка внутри гаража предусмотрен круговой проезд).

2. Обычный гараж-стоянка в узком дворе квартала блочной застройки.

3. Преимущества расположения внутреннего проезда гаража под углом: при расстановке автомобилей различных размеров достигается оптимальное использование полезной площади гаража, экономится до 10% площади.



4.
Одноэтажный гараж-стоянка в Зап. Берлине. Архит. Форбат. М 1 :1000



В соответствий с правилами устройства гаражей площадь малых гаражей составляет до 100 м2, средних гаражей — 100—1000 м2, больших гаражей — свыше 1000 м2.



Норма площади стоянки на один автомобиль:

при свободной (манежной) расстановке 2 х 5 м — 10 м2.

при хранении в боксах 2,85 х 6 м — 17,1 м2.

Объем здания на один автомобиль 40 — 50 м3.



Ширина проездов. При манежной расстановке ширина проездов в зависимости от типов автомобилей может составлять 3,8-7 м, при размещении автомобилей в боксах - 4-8 м. Увеличение площадей, требуемых при размещении автомобилей в боксах по сравнению с площадями при манежном хранении, показано на рис. 1.



Для обоих видов хранения автомобилей в гаражах оптимальным является расположение несущих опор 8,4 x 6м (рис, 1).



Расстояние опор от стен 5 м; такое же расстояние принимается при системе боксов «Пистор» с косо расположенными стенками (рис.

1) при равной ширине проездов.



Площадь, необходимая для стоянки одного автомобиля: при поперечном расположении (рис. 1 и 2) без боксов — около 20 м2, при хранении в боксах — около 25 м2: при расположении под углом 60° (рис. 4 и 9) без боксов — около 24 м2, в боксах — около 31,5 м2; при расстановке автомобилей под углом 45° (рис. 3) без боксов — около 24,3 м2, в боксах — около 37,5, м2 (при этой расстановке облегчается заезд автомобиля в бокс, выступы перегородок улучшают противопожарную защиту, но теряется много площади).



В больших гаражах въезды и выезды должны быть раздельными. Если это возможно по условиям организации движения и безопасности эксплуатации, то въезд и выезд следует располагать на разных сторонах гаража (рис. 9 — 13). Следует предусматривать места для временной установки автомобилей. При въездах и выездах следует устраивать повышенные тротуары для пешеходов.



Уклон наружных рамп (пандусов) — около 10% (рис. 10), уклон внутренних рамп — около 17%. Уклон коротких рамп и рамп с хорошим обзором не может превышать 20%. Рампы с уклоном 3 — 5% дают возможность свести к минимуму потери полезной площади.



Высота этажей в многоэтажных гаражах ≥ 2 м, в зоне боксов она может составлять 1,85 м и более. Высота первого этажа, как правило, больше, поскольку в большинстве случаев этот этаж используется для других надобностей.



Полезные нагрузки на перекрытия следует принимать по DIN 1055.



Гаражи располагают вблизи мест интенсивного транспортного движения (вокзалов, торговых центров, театров, кинотеатров, административных зданий, больших жилых домов и т. п.) на расстоянии не более пяти минут хода для владельцев автомобилей.



1. Целесообразная расстановка колонн при манежном хранении автомобилей и хранении в боксах.

2. Сопоставление используемых площадей при хранении автомобилей в боксах и манежном.

3. План гаража «Фальконе» в Париже.

4. План большого гаража фирмы «Сименс». Архитектор Х. Хертлейн.

5. Многоэтажный гараж с двухполостой винтовой рампой. Рим.

6. Поперечные рампы.

7.  Продольные рампы.

8. Гараж на 2000 легковых автомобилей в г. Бостон с двухполосными рампами, обеспечивающими беспрепятственное движение.

9. Многоэтажный гараж на 140 автомобилей на каждом этаже. Архитекторы Лукхардт и Анкер. М 1 : 2000.

10. Многоэтажный гараж в Дюссельдорфе. Автомобили въезжают на любой этаж по наружной рампе, на 1-м этаже — отделение обслуживания и ремонта. Архитектор Шнейдер.

11. Чем меньше радиус дуги рампы, тем больше ширина проезжей части.

12. Изменение уклона рамп: а) с устройством закруглений; б) простое, с промежуточными прямыми.

13. Двухветвевая винтовая рампа. Инженеры Кох и Кинцле.

14. Двухветвевая винтовая рампа.



Возможно устройство отдельных небольших гаражей, в которых два автомобиля с помощью подвижной платформы размещаются один над другим (рис 1). Для автомобиля с комбинированным пассажирско-грузовым кузовом отводится только нижнее место. Подъемная площадка приводится в движение электромотором, а при отсутствии электрического тока с помощью ручного насоса. Гараж на три легковых автомобиля (рис. 2), оснащенный подъемником и обслуживаемый с пульта управления привратником, может быть также составной частью многосекционного гаража, расположенного во дворе жилого дома, в комплексе многоэтажного гаража-стоянки. Величина полезной нагрузки на каждое место стоянки 2500 кг. Уклон на въезде и выезде из гаража не более 14%.



В системах, показанных на рис. 6, 8 и 9, предусмотрено размещение легковых автомобилей на передвижных площадках, движение которых регулируется с пульта управления, что дает возможность освобождать въезд. Передвижная автомобильная площадка (рис. 7) транспортирует легковой автомобиль по среднему проезду к месту стоянки, или же к подъемнику, или к месту выезда. Применение поддонов-стоянок, сдвигаемых в продольном или поперечном направлении, позволяет на 50 — 80% увеличить эффективность использования гаража (рис. 6 — 8).



Гаражи, полностью оснащенные подъемниками (рис. 10 — 11), дают возможность наиболее эффективно использовать площадь помещения. Управление осуществляет водитель автомобиля при въезде в гараж путем кодового включения. Такие полностью автоматизированные гаражи могут иметь до 20 этажей. При высоте до 10 этажей устанавливаются подъемники с гидравлическим приводом. Многоэтажные гаражи не рассчитаны на постоянное пребывание в них людей, в связи с чем высота этажей пониженная — 2,1 м. Необходимость в ряде строительных работ таких, как оштукатуривание и окраска, а также в устройство пассажирских лифтов, лестниц, оснащения отпадает, что снижает стоимость строительства в целом. Водители, пользующиеся такими гаражами, покидают автомобиль на первом этаже, после чего процессы заезда автомобиля на место стоянки и выезда из него происходят автоматически. Эта система позволяет наиболее эффективно использовать полезную площадь гаража, надежна в эксплуатации, почти бесшумна, не связана с выделением отработанных газов, безвредна для окружающей среды. Применение огнестойких конструкций не требуется. Каждый подъемник обслуживает от 40 до 80 легковых автомобилей. Время, затрачиваемое на установку автомобиля на стоянку или на выезд из нее, составляет в среднем 1 — 2 мин. При очень узком земельном участке возможно «поперечное штабелирование» автомобилей, при котором продольные оси автомобилей параллельны продольной оси гаража (рис. 11).



1. Гараж для размещения двух машин в разных уровнях. Разрез и план.

2. Секция гаража, оснащённая подъёмником для размещения трёх машин на трёх ярусах. Разрез и план.

3. Механизированный гараж (фирма «Круп»). При 30 боксах – общая длина около 33 м; при 50 – около 55 метров; при 60 – около 66 м.

4. Двухэтажный гараж из сборных конструкций.

5. Многоэтажный гараж – башня с поворотным автоматически действующим подъёмником.

6. Площадки для паркования автомобилей.

7. Передвижные площадки для паркования автомобилей.

8. Автоматически передвигаемые поддоны для паркования автомобилей (см. рис. 9).

9. Автоматически передвигаемые поддоны для паркования автомобилей. Расстановка в продольном направлении. Слева: основная расстановка поддонов; справа —  в рядах 1 и 2 — разрыв для въезда в ряд 3.

10. Автоматизированный многоэтажный гараж с подъёмниками (см. рис. 11).

11. Поперечное штабелирование (продольная ось автомобиля параллельна продольной оси гаража).



Паркование автомобилей по обеим сторонам рампы с небольшим уклоном (рис. 1) порядка 5 — 6,5% при ширине проезжей части рампы 7,5 м достаточно экономично, однако требует устройства длинных путей проезда и связано с помехами, присущими двухполосному движению. Глубина боксов, как обычно, 4,5 — 5 м. Тот же принцип применен в гаражах башенного типа с круглым или овальным очертанием в плане. Здесь уклон рампы составляет 3%, а ширина проезда достигает 7 м.



Ширина въездных ворот при раздельном въезде и выезде должна быть  ≥ 2,4 м,  при  общем — 4,8 — 5 м;  высота   въездных   ворот   ≥ 2,7 м.



Гаражи с рампами позволяют достигать место стоянки по достаточно короткому пути, надежны в эксплуатации, обслуживаются малочисленным персоналом, обеспечивают быстрый пропуск автомобилей в здание и из него (1 автомобиль каждые 6 сек), но устройство рамп ведет к значительным потерям полезной площади.



Более эффективны решения, где автомобили с рампы попадают на этажи, смещенные по высоте относительно друг друга, исключительно интересно сооружение подземного гаража в г. Женева под руслом р. Роны с организацией въезда и выезда автомобилей в пределах территории, примыкающей к мосту, по кольцевым проездам, устроенным по обеим сторонам и вливающимся в поток движения по магистральной улице. В этом гараже устроена центрально размещенная рампа, с которой по мере ее понижения автомобили въезжают в боксы на разных этажах. При выезде из боксов автомобили, совершив требуемый объезд рампы но любому из этажей, попадают в расположенную слева от зоны въезда и отделенную от нее зону выезда. При этом отпадает необходимость в обслуживающем персонале!



При въезде в гараж у шлагбаума водитель получает из автомата квитанцию для оплаты. Покидая гараж, водитель вводит квитанцию в автомат, определяющий сумму оплаты. После опускания денег автомат выдает круглый жетон с отверстием; при введении этого жетона в автомат открывается шлагбаум на выезде (рис. 5 — 7).



1. Разрез и план многоэтажного гаража с въездными рампами.

2. Некоторые типы рамп при смещённых этажах, часто применяемые на практике (система Д’ Хами).

3. Смещённые уровни этажей.

4. Американский многоэтажный гараж с рампой системы Д’ Хами. М 1 : 2000.

5. Генплан к рис. 7.

6. Разрез к рис. 7. Уровень высокой воды 372,5; меженный уровень воды 370,85.

7. План второго этажа со стоянкой для 372 автомобилей. Многоэтажный гараж под рекой Рона в г. Женева. Архитектор К. Цшокке.





высота ограждения, длина, уклон пандуса для инвалидов

Самый простой и быстрый способ соединить две горизонтальные площади, которые находятся на разных уровнях – это постройка ступеней. Но есть исключения, когда просто ступенями обойтись невозможно

Ведь например людям с ограниченными способностями подняться в коляске даже на 2-3 ступени практически невозможно без посторонней помощи, да и автомобили еще совершенно не приспособлены для передвижения по ступеням.
Решению этой проблемы поможет постройка пандуса и самые распространенные материалы для сооружения пандуса это бетон и металл.

Однако выход должен быть не менее 0, 5 м с каждой стороны, чтобы открыть дверцу автомобиля. Такое пространство достаточно для маневрирования, а поверхность выхода не слишком дорогая на финише. Проблема может заключаться в обеспечении достаточной длины под гору. В конце концов, наклон главного пандуса зависит от него: чем короче спуск, тем круче. Архитекторы находятся в стадии проекта, но в конце концов, практика может стать неожиданностью. С основами глубиной 1, 2 м площадь пола в гараже будет примерно на 0, 9 м ниже уровня улицы, поэтому на участке 4 м спуск вниз будет на 22, 5% ниже.

Пандусы подразделяются на такие виды, как:

  • Стационарные, которые устанавливаются на постоянной основе обычно при входе в какие либо помещения
  • Откидные, их устанавливают, если пространство прохода ограниченно и раскладывают только при необходимости. Обычно такие пандусы крепятся специальными фиксаторами к стене прохода.
  • Съемные пандусы бывают в виде рамп, ролл пандусов, телескопических или раздвижных конструкций. Они устанавливаются для преодоления определенного препятствия в данный момент времени. Их удобство в том, что они мобильны, есть возможность их сложить и в компактном виде перевозить с места на место, применяя по мере необходимости.

Но перед тем, как сделать пандус своими руками, необходимо рассчитать правильно угол уклона и длину пандуса. Расчет пандуса проводят согласно нескольких величин: угол наклона, ширина и длина.

Важно помнить, что крутой главный пандус создает довольно крутой угол с плоским полом улицы и гаража, особенно для длинных автомобилей. Удар у входных ворот может повредить шасси, а дно бампера можно легко поцарапать при входе или выходе из гаража. Поэтому, если это возможно, на выходе следует использовать переходные наклоны, меньшие, чем основной рампы. Они облегчают разрушение поверхности и уменьшают риск повреждения шасси автомобиля, но, к сожалению, на несколько метров длиннее спуска.

Падающая вода - вражеский подземный гараж. Неадекватный дизайн наклонного выхода быстро приведет к тому, что проточная вода будет накапливаться во всех углах и затоплять стены дома и гаража. Чтобы этого избежать, в конце спуска на длине не менее 0, 5 м остается почти плоское сечение, и там размещается линейная дренажная канава. Его нужно вырыть в земле, чтобы он не выступал над поверхностью облицовки. В лотке или в прилегающей зоне предусмотрен нагревательный кабель, который предотвращает замерзание воды зимой, а сборщик шлама собирает грязь, которая стекает с водой.

Параметры для сооружения пандуса

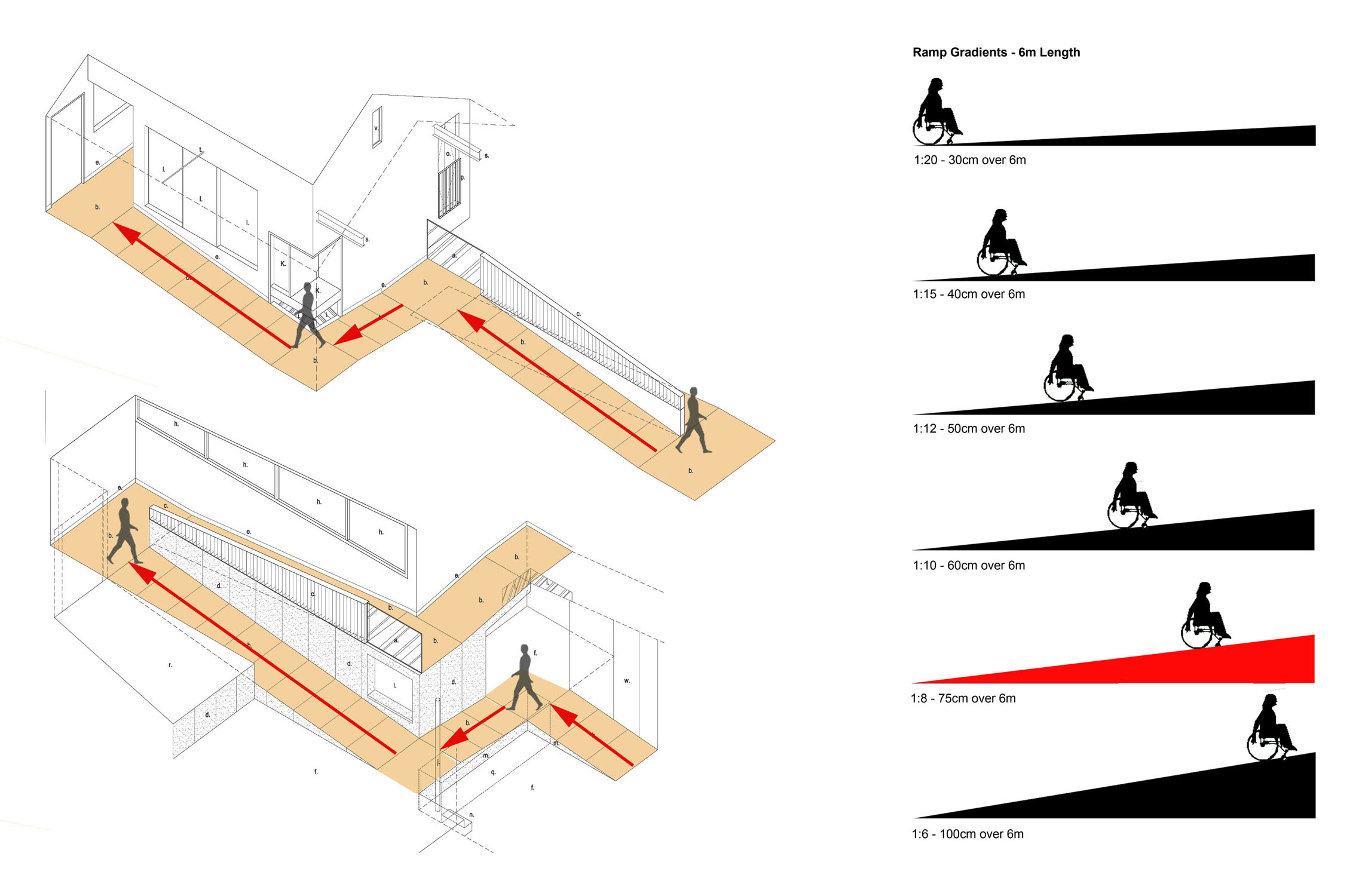

Уклон пандуса для инвалидов, которые передвигаются при помощи инвалидной коляски, рассчитывается в градусах и согласно требованиям ГОСТ не должен превышать 2.9 градуса или 5% на 80 см длины для стационарного сооружения. Если пандус устанавливается временно, на непродолжительный срок и разница в высоте между площадками не более 50 см, то максимальный уклон пандуса для инвалидов допустим в 4.8 градуса или 8%, при минимальной ширине конструкции для одностороннего движения 1 метр см, для двухстороннего соответственно в 2 раза шире.

Трамвай за лотками и в гараже устроен с небольшим падением к подносу. В дополнение к дренажу выхода, целесообразно спроектировать выпуск воды из самого гаража. Зимой кубики льда падают с колес и шасси, которые тают и оставляют грязные лужи на полу. Если в полу гаража установлена ​​дренажная канава, грязь может быть скручена непосредственно в нее и избегать непрерывной очистки.

Установка против обледенения. Некоторым инвесторам в процессе строительства кажется, что снежная лопата или сбор льда с подъездной дорожки зимой - это приятная домашняя работа. Однако, после жизни, они обычно меняют свое мнение, и, как результат, машина выходит на улицу зимой. Конечно, после ледяной посадки можно было бы войти в гараж, но было бы невозможно выбраться из него. Поэтому на любом склоне, независимо от степени уклона, нельзя допускать установку размораживания, то есть нагревательные маты, которые тают снеговое накопление, не позволяя ему замерзнуть.

В начале и конце подъема, а также на каждые 80 см подъема необходимо предусматривать ровную площадку, которая по своим размерам должна превышать габариты коляски, для возможности разворота.
Правильная конструкция пандуса имеет обязательные бортики по краям, для предотвращения соскальзывания колес. Высота ограждения пандуса не менее 5 см.

Маты можно прокладывать под всей поверхностью выхода или только в поясах под колесами автомобиля. Первое решение является универсальным, поскольку оно позволяет безопасно использовать весь подвал, также с периферии. Второй, безусловно, дешевле, но он не позволяет удобно спускаться в гараж, потому что со стороны выхода, на перила, поверхность остается скользкой.

Соответствующий наклон спуска образован слоем уплотненного гравия и бетона. На такой подготовленной подложке выкладывается песок, и поверхность отшлифована. Однако стоит помнить, что влажный базальтовый куб очень скользкий, поэтому даже при низких дождевых осадках легко потерять контроль над автомобилем. По этой же причине на оболочке не используется ни граис, ни полированный гранит. На крутых склонах поверхность должна быть вырезана, т.е. пересекаться с выпуклыми поперечными полосками. Они облегчают сброс осадительной воды и предотвращают скольжение.

Также для более комфортного и безопасного передвижения, пандус оборудуют поручнями, которые располагаются с двух сторон сооружения с внутренней стороны. Перила должны начинаться не менее чем за 30 см от начала подъема и быть непрерывными по всей длине пандуса для взрослых на высоте 70 и 90 см, а для детей 50 см, максимальный диаметр перил 30-50мм.

На поверхности склона есть два типа облицовки: центр и боковые стороны уложены лодыжкой, а ремни под колесами автомобиля - ажурные. Травы посеяны в их отверстиях. Хотя благодаря этому грязь с колес частично падает на отверстия в плитки, а поверхность пола гаража и пола менее грязная, это не рекомендуется.

Вода ополаскивает лезвия земли и травы, которые оседают в дренажной канаве и загрязняют ее. Если ширина рампы позволяет это, шаги могут быть сделаны сбоку для удобного скрещивания. Также стоит прикрепить перила, которая особенно полезна зимой. Они должны быть достаточно сильными, чтобы противостоять давлению земли позади них. Конструкция - высота, ширина и подкрепление - должна быть рассчитана конструктором. Стабильность стены, то есть уверенность, что она не опрокидывается, зависит от типа земли и уровня депрессии, а также от используемой формы и строительного материала.

Рассмотрим подробно, как рассчитать длину пандуса. Существует очень простой алгоритм расчета длины пандуса, в котором принимаем за основу необходимый угол наклона сооружения. Вычисляем длину по формуле:
1:угол наклона*высоту подъема = длина пандуса в метрах.

Например, длина пандуса с углом наклона в 8% при подъеме на 90 см составит 1:8*90=11,25 метров.
Установка пандуса в подъезде обязательна, особенно если там проживает человек, с ограниченными способностями, вынужденный пользоваться инвалидной коляской для передвижения. При расчете и выборе конструкции учитывают особенности параметров инвалидной коляски: ее размеры, высоту и расстояние между колес, вес. Если предполагается не слишком частое использование пандуса и есть ограничение в пространстве, то возможна установка откидного подъемника, но наиболее часто используются стационарные, которые изготавливают из металла. Для безопасности использования в зимний период, пандус можно покрыть специальным покрытием или металлизированной полосой, которая имеет фактуру, как у наждачной бумаги.

Удерживающие стены имеют определенную структуру. Их нога должна иметь надлежащую ширину, выше для высоких стен и быть покрыта землей. Это удерживает стену на месте и не позволяет ей опрокинуться. Сама стена должна быть шире верхней. Самая тяжелая часть земли находится внизу - стена должна быть толще и перевооружаться, иначе она сломается или даже сломается.

Не менее важным, чем форма подпорных стенок, является их надлежащая изоляция. Они должны быть защищены от воды, а также от основания дома - везде, где они соприкасаются с землей, они должны быть защищены влагобарьером. Если вокруг здания практикуется дренаж, стены дополнительно покрыты геотекстилем и гравием. Тем не менее, система дренажа всегда должна быть согласована с геотехником и конструктором, поскольку слишком глубокие провода могут привести к заземлению под удерживающими стенками и к их неконтролируемому осаждению.

Автомобильные пандусы

Оптимальный уклон пандуса для автомобилей принято считать в 15%, а максимально допустимым 25%. Причем в закрытых помещениях не более 16%, а при размещении снаружи зданий, в местах подверженных атмосферным влияниям угол наклона не должен превышать 10%. Рекомендуемая ширина – на 20-40 см должна превышать ширину ворот.

Наверху стены выполнены из бетона или металлоконструкций. Поверхность стен может быть отделана неабсорбирующей мозаичной штукатуркой, клинкерной оболочкой или натуральным или искусственным камнем. Так как подпорные стенки не являются частью конструкции здания, они не могут быть постоянно подключены к нему, но должны быть разобраны. Чтобы не сломать контакт, он должен быть заполнен эластичным и водостойким материалом - например, компенсатором.

Парковка перед входными воротами, чтобы открыть ее, временно блокирует дорогу. С ростом числа автомобилей стало неудобно, особенно на улицах. Эта проблема была решена путем изменения условий получения разрешения на строительство. Они указывают минимальное расстояние от входных ворот до улицы. Это 3 м, что равно минимальному радиусу поворота. Это изменение предназначалось для бесплатного въезда в помещения грузовиков, машин скорой помощи или пожарных бригад, но, кстати, это привело к входу трехметровой подъездной дороги под каждым воротом.

Обычно устройство пандуса из бетона делают монолитным и используют для автомобильных подъездов в гараж, а также для большегрузных транспортных средств. Если в паспорте автомобиля указаны технические характеристики, такие как угол рампы, максимальный наклон плоскости и угол свесов переднего и заднего, то конечно правильно воспользоваться этими данными для расчета параметров пандуса. Тогда есть полная гарантия, что при въезде или выезде из гаража вы не зацепитесь днищем из-за перепадов высоты пола гаража и пандуса.

Однако важно помнить, что ворота, убираемые с улицы, уменьшают длину склона. Тип выхода имеет большое значение при выборе двери гаража. Поворот или наклон дверей требует не менее 1-2 м места для выхода из автомобиля. Поэтому в гараже с коротким и крутым спуском намоточные или сегментные двери лучше всего подходят для компактных автомобилей.

Гараж находится под зданием чаще всего, когда подвал достаточно велик, чтобы вы могли выделить часть его машине, или когда макет участка не позволяет его разместить где-либо еще. На небольшом или узком участке вы не подходите к гаражу, стоящему или стоящему сбоку от здания, и на неровной или неряшливой почве такое решение вряд ли возможно. Целесообразно минимизировать контуры контуров здания и создавать дома с небольшим меньшим этажем, а не большими в плане. Чтобы использовать его удобно, вы должны тщательно подготовить вход в гараж, в данном случае - наклонный под гору.

Выполняются работы по сооружению пандуса по технологии устройства бетонной площадки. Лучше всего заменить грунт до отметки промерзания на песчано-гравийную смесь и сделать каркас из арматуры. Если машина имеет не слишком большой вес, то будет достаточно по верху пандуса армировать бетон сеткой металлической с ячейками 100-150 мм и толщина нити 6 мм. Для более тяжелого автомобиля рекомендуют пустить сетку и понизу также. Во избежание скольжения машины пандус покрывают битумной краской или специальными металлизированными полосами.

Однако спуск должен быть не менее 0, 5 м с каждой стороны, чтобы открыть дверцу автомобиля. Проблема может заключаться в обеспечении достаточного спуска. Стоит помнить, что крутой главный пандус создает довольно крутой угол с плоским полом улицы и гаража, особенно для длинных автомобилей. Удар у входных ворот может повредить шасси и легко поцарапать нижнюю часть бампера при входе или выходе из гаража. Они облегчают разрушение поверхности и уменьшают риск повреждения шасси автомобиля, но, к сожалению, несколько метров продлевают спуск.

Парковка перед входными воротами, чтобы открыть ее, временно блокирует проезжую часть. По мере роста числа автомобилей он стал довольно громоздким, особенно на жилых улицах. Эта проблема была решена в связи с изменением условий получения разрешения на строительство. Они определяют минимальное расстояние от входных ворот с улицы. Однако следует помнить, что ворота, убираемые с улицы, уменьшают длину склона.

Пандус необходим в гараже, если за рулем транспортного средства ездит неопытный водитель. Пандус представляет собой площадку комфортную и хорошо видимую для всех площадку, которая дает прямое направление для въезда в помещение. Не всегда получается у неопытного водителя с первого раза въехать в гараж, а с пандусом проблем не возникнет. К тому же, наличие пандуса позволит защитить внутреннее помещение от попадания туда атмосферных осадков. Ознакомиться с инструкцией как сделать ремонт крыши гаража .

Раздвижные ворота или наклонные ворота требуют оставить не менее 1-2 м места перед автомобилем. Поэтому в жалюзи с короткими или крутыми спутниками лучше всего использовать рольставни или секционные ворота, которые не занимают места перед автомобилем. Хотя автомобили - важная часть жизни и пейзажа, лучше не давать сюжет и дом машине. Хорошо покрыть подъездную дорогу зеленью и не создавать захватывающий элемент из гаража, который будет конкурировать за жилое здание и главную входную дверь.

Присоединяйтесь к нам и следите за обновлениями. Это самый простой и удобный способ войти в гараж. Эта так называемая подъездная дорога легко очищается. Если это позволяет место на участке, стоит запланировать, чтобы вы могли удобно припарковаться перед гаражом и оставить его свободно поворачиваться и выходить на улицу.

Уклон

Специалисты рекомендуют делать уклон пандуса в гараж в 25 градусов, это оптимальная величина, но все может зависеть от различных обстоятельств и от расположения самого гаража. Если уровень пола в гараже соответствует уровню дороги, то необходимо будет поднять порог в гараж на 20 сантиметров в высоту, что позволит создать наиболее четкий подъездной путь. С другой стороны порога также необходимо будет сделать удобный съезд, чтобы избежать различных неожиданностей и неудобств. По форме пандус следует делать на 30 сантиметров шире гаражных ворот, это создаст наиболее комфортный въезд, опять же. Оптимальной же длиной для пандуса является расстояние в 5 метров. Читайте инструкцию как открыть автосервис в гараже .

Перед гаражом вы можете быть цементированы или закончены слоем тротуара, например, брусчаткой. Поверхность должна выдерживать давление в несколько тонн и устойчива к загрязнениям маслами или смазками. Важно тщательно развить порог между внешним и внутренним полом. Бетон должен быть усилен здесь, и если используются изоляционные материалы, они должны быть устойчивы к давлению. На внешней стороне гаража 1, 5-2% стоков следует сливать в проницаемый слой или в абсорбирующую скважину.

Строительство подъездной дороги булыжника

При прохождении дороги вы должны выбрать почву или отрезать старые слои на глубину до нескольких сантиметров. Первый дренажный слой дренирует 15 см щебня. Затем заложите фундамент бетонного бетона. Следующий слой - это основа гравия, которая должна быть тщательно измельчена и уплотнена. На таком фундаменте лежала уплотненная песочная подложка. Это подложка под бетонным или каменным блоком. Только сильно закаленный пол гарантирует, что после нескольких сезонов пол не разрушится и не станет углублением.

Подземный гараж находится ниже уровня земли, это понятно всем. Въезд в такой гараж намного затруднительнее, чем в тот, что над землей. Для облегчения этой задачи создается пандус, его уклон также не должен превышать 25 градусов, при этом желательно сделать его рельефным. Опять же все зависит от глубины, на которой находится гараж под землей. Длина такого пандуса должна быть не короче 6 метров.

Виды

В зависимости от того, какие средства планируется потратить на строительство подъездного пути к гаражу, выбирается материал изготовления:

    Автомобильный пандус из металла для гаража. Основу под него делают из бетона, своеобразный фундамент, сверху накрывают листами металла.

    Технология его создания похожа на постройку бетонного пандуса. Такой подъезд к гаражу делать не совсем целесообразно, так как в холодное время года металл замерзает и становится скользким, что делает затруднительным подъезд к воротам гаража. А функция пандуса заключается в том, чтобы облегчить данную задачу. Устройство деревянного пандуса.

  1. Конструкция пандуса в гараж значительно проще, дешевле и быстрее строится, но имеет ограниченный срок эксплуатации, около двух лет. Если перед гаражом имеется твердая поверхность, то нужно всего лишь установить готовую конструкцию из дерева перед воротами. Если все-таки почва мягкая и твердости ее недостаточно, то также потребуется монтаж фундамента. После износа деревянного пандуса придется делать новый, хотя срок службы такой конструкции может быть увеличен, если использовать специальные средства и материалы по обработке древесины. Только не стоит слишком увлекаться этим, чтобы себестоимость деревянного пандуса не превысила расходы на пандус из бетона.
  2. Бетонный автомобильный пандус, как правило, делают монолитным, чтобы он мог выдержать нагрузку от заезжающего в гараж транспортного средства. Если при его строительстве правильно соблюдать технологию, то конструкция будет служить вам долгие годы.

Фото


В последнее время все чаще ради экономии площади на участки владельцы оборудуют гараж под землей. Для удобного въезда в такой гараж требуется устройство пандуса.



Как сделать?

Для создания автомобильного пандуса в гараж из бетона следует:

  • Сначала сделать подушку. Для этого может потребовать снять верхний слой почвы, конечно же, если въезд не заасфальтирован. Конструкция подушки состоит из песка и мелкого гравия, которые насыпаются и утрамбовываются слоем в 50 -100 миллиметров.
  • Если планируется делать слой бетона более 50 миллиметров, то потребуется обязательное армирование, которое поможет увеличить прочность конструкции, предотвратить растрескивание;
  • В тех местах, где бетон может растечься, следует сделать опалубку из деревянных досок;
  • После того как все вышеперечисленные действия выполнены, можно приступать к заливке бетона. Заливать следует всю конструкцию в один прием, это гарантирует крепкий монолитный пандус, который будет служить долго;
  • Для полнейшего затвердевания конструкции необходимо оставить бетон на срок более суток. Только когда будете убеждены, что все просохло, можно снимать опалубку;
  • Шлифовальной машиной можно выровнять неровности и выступающие части.
  • Чтобы избежать скольжения по пандусу в холодное время, можно покрыть бетон битумной краской или же специальными металлизированными полосами.

Видео

Смотрите на видео наглядный пример пандуса в гараж:

Обустройство пандуса в гараж не так уж и хлопотно, а лишним совершенно не будет. Он помогает сделать более комфортным въезд в ворота не только неопытным водителям, и вполне продвинутым. А в некоторых случаях строительство пандуса является даже необходимостью.

Уклон пандуса для въезда в подземный гараж. Расчет угла наклона пандуса

Слово «Пандус» произошло от французского слова «pente douce», что в переводе означает «легкий наклон» или «пологий склон». Зачастую его используют для перемещения колесных транспортных средств, таких как инвалидные или детские коляски, грузовые тележки. Конструкция представляет собой прямоугольную наклонную площадку, соединяющую разновысотные поверхности.

Одним из видов устройств, облегчающих передвижение маломобильным группам населения, является пандус для автомобилей. Его применяют для оснащения общественного или индивидуального транспорта. С помощью подобной конструкции осуществляют подъем инвалидов в коляске в салон транспортного средства. С помощью специальных фиксаторов пандус крепится к кузову (раме) транспортного средства, что позволяет сложить его на время поездки.

Для изготовления устройства используют современные, высокопрочные материалы, за счет которых конструкция становится более надежной. Кроме того, пандус для автомобилей имеет противоскользящую поверхность со специально нанесенным покрытием для большей устойчивости.

Довольно часто для погрузки-разгрузки различной спецтехники с земли в кузов транспортного средства используют въездной пандус для автомобилей, с помощью которого можно быстро и в короткие сроки осуществить погрузку техники в автомобильный кузов, прицеп или железнодорожный вагон. Такое устройство позволяет автоматизировать рабочий процесс и сделать погрузочные работы более оперативными.

Компания «Эгида» занимается проектированием, изготовлением и установкой пандусов для автомобилей любой необходимой вам конфигурации уже не первый год и является лидером на российском рынке. Мы всегда рады предложить вам высокое качество по приятной цене.

Преимущества пандусов от компании «Эгида»

. Наша компания обладает огромным опытом проектировки и изготовления пандусов для автомобилей любого вида в соответствии со всеми производственными требованиями.

Для изготовления нашей продукции мы используем самое современное оборудование, позволяющее достичь высокой точности.

У нас работают специалисты экстра-класса, что позволяет нашей компании изготовить любую конструкцию, отвечающую даже самым высоким требованиям.

Кроме того, пандусы для автомобилей от компании «Эгида» отличаются надежностью, повышенной износостойкостью, отвечают всем правилам техники безопасности и санитарным нормам.

Цена нашей продукции рассчитывается индивидуально, однако, остается всегда оптимальной и приемлемой для наших заказчиков.

В связи с актуализацией проблем инвалидов важнейшими принципами при возведении зданий жилого и социального фонда, производственных конструкций на сегодняшний день считаются следующие:

  • обеспечение равной доступности к объектам различного назначения маломобильным группам населения ,
  • выполнение законодательных требований при строительстве объектов жилого и производственного фонда с целью успешной социализации инвалидов, их активного участия в общественной жизни,
  • реализация проекта «Безбарьерная среда для людей с ограниченными возможностями здоровья »

Все строительные правила регламентируются нормативно-правовым актом «СП 59.13330.2012. Доступность зданий и сооружений для маломобильных групп населения», который является действующей редакцией СНиП 35-01-2001. Оба названных документа могут служить отправной точкой при проектировании объектов с учетом безопасной эксплуатации их людьми, относящимися к категории «маломобильные группы населения». Некоторые положения данных правил различаются строительными нормами. Первый из документов написан с учетом стандартов международного уровня, на основе соответствующих положений Конвенции ООН, регламентирующей права инвалидов. Второй – федеральный стандарт, утвержденный Распоряжением Правительства РФ от 22.06.2010 года № 1047-Р.

Как произвести расчеты при установке пандуса

В названных нормативных актах прописаны основные нормы проектирования и строительства пандусов, в частности указан их важнейший показатель – угол наклона. Эта величина просчитана с учетом всех норм безопасного использования пандусов при передвижении инвалидов-колясочников и колясок с детьми.

Существует специальная формула, по которой нетрудно рассчитать угол наклона пандуса:

Н/L – отношение разности высот поверхностей , которые требуется соединить пандусом, к длине горизонтальной проекции наклонной части пандуса . Это отношение не должно превышать норм, указанных в выше названных актах. В акте «СП 59.13330.2012. Доступность зданий и сооружений для маломобильных групп населения» прописаны следующие нормативы.

  • Максимальным углом наклона пандуса является угол соответствующий отношению 1/20. Это отношение, выраженное в градусах, составит 2,86°. Другой единицей измерения углов наклона пандуса, часто используемой при расчетах, являются проценты. В этом случае получается 1/20=2,86°= 5%. При этом один марш пандуса не должен превышать 8 м.

В документе отображены моменты, когда допускается отступления от данной нормы.

  • На объектах временного характера при разнице высот между горизонтальными плоскостями не более 0,5 м, и длине одного марша пандуса не превышающей 6 м угол наклона составит 1/12=4,86°=8%.
  • Если разность уровней между горизонтальными площадками не превышает 0,2 м, угол наклона пандуса можно делать 1/10=5,71°=10%.

В СНиП 35-01-2001нормативные показатели отличаются от вышеописанных. Максимально допустимый угол наклона пандуса равен 1/12=4,86°=8%.


Обустройство пандусов при возведении, ремонте, реконструкции изношенных конструкций и зданий различного назначения может выполняться с учетом любого из этих нормативных актов. Создание инфраструктуры без преград для людей, относящихся к категории «маломобильные группы населения» – это, то чем мы занимаемся профессионально. Мы предлагаем свои услуги всем заинтересованным лицам и организациям. Мы выполняем установку пандуса с учетом всех требований, норм безопасности, пожеланий заказчика.

В наше время, любой вход в здание оборудован пандусом для инвалидов.

Все категории граждан должны иметь одинаковый доступ к инфраструктурным зданиям и объектам. Для граждан, имеющих ограничения в передвижении и инвалидов, необходимо создавать дополнительные условия. Статья 9.13 Кодекса РФ об административных правонарушениях предусматривает наказание за уклонение от исполнения данных условий.


Каждый человек с ограниченными возможностями, без труда сможет воспользоваться пандусом.

Все государственные и коммерческие учреждения должны выполнять требования этого закона. Сейчас повсеместно стали появляться наклонные дорожки для преодоления высоты на входе. Сами того не подозревая, пандусы стали привычным антуражем общественных зданий.


Пандус должен быть установлен возле любого здания независимо от назначения.

Но что значит «пандус»? Когда мы найдём ответ на этот вопрос, нам станет ясно многое. Например, чем отличается пандус от любых других наклонных спусков/подъёмов. Или, почему этому понятию уделено много внимания среди нормативных документов по строительству. Целью статьи является ознакомление с многочисленными требованиями к правильному пандусу.

Понятие пандуса и для чего он нужен

Слово это имеет французские корни. Оно состоит из двух слов – pente (пант), что означает спуск, перепад высоты вниз, и douce (дус), что в данном смысле означает плавный, постепенный, пологий. Т.е. дословно пандус – это пологий, плавный спуск/подъём. Этими дорожками должны пользоваться инвалиды, мамы с детскими колясками. Поэтому уклон пандуса обязан быть плавным и незаметным, преодолеваться он должен легко и непринуждённо.


Комфортное передвижение по пандусу зависит от правильности конструкции.

Здесь не должно быть разночтений и полемик по поводу углов наклона, размеров и ограждений такого сооружения. Его параметры чётко определяются строительными нормативами. Существует целых три нормативных документа, обязательных для соблюдения. Это ГОСТ Р 51261-99, СНиП 35-01-2001 и СП 59.13330.2012. Хотя эти документы и носят характер рекомендаций, без их соблюдения вам не удастся избежать ответственности по вышеупомянутому Кодексу РФ.


Придерживаясь этих нормативов, вход в общественное здание будет не только доступным, но и безопасным. Инвалиды не всегда имеют сопровождающих. А предоставить им безопасный пологий вход – это ещё одно подтверждение вашего отношения к людям с физическими ограничениями.


Без помощи сторонних, подняться по пандусу без перил практически не возможно.

Итак, мы выяснили, что пандусы сооружаются исключительно для облегчения преодоления высоты на входе/выходе здания. Они оборудуются исключительно для инвалидов и граждан с ограниченными физическими возможностями. Требования к пандусам одинаковы как для внутреннего, так и для наружного размещения.


Высота, длина и угол

Учитывая важность требований к пандусам, на основании СНиП 35-01-2001 был введен Свод правил к их устройству, как действующий нормативный документ. В СП 59.13330.2012 предусмотрено как обеспечить общедоступность зданий и сооружений для граждан, которые законодательством признаны маломобильными.


Основной расчет осуществляется по таблице, в которой указана допустимая длина подъёма на соответствующую высоту. Применяя соотношение этих величин, можно посчитать углы подъёма пандуса и его размеры.

Высота подъёма, мм Длина подъёма минимальная, мм Длина подъёма для временных сооружений, мм Длина подъёма оптимальная, мм
100 1000 1200 2000
200 2000 2400 4000
300 - 3600 6000
400 - 4800 8000
500 - 6000 10000
600 - - 12000
700 - - 14000
800 - - 16000
900 - - 18000
1000 - - 20000
1100 - - 22000
1200 - - 24000
1300 - - 26000
1400 - - 28000
1500 - - 30000

Теперь давайте разберём нашу таблицу.
Минимальная длина пандуса в один метр возможна лишь при подъёме на высоту 100 мм. Максимальная высота подъёма с помощью подобных сооружений возможна лишь на полтора метра от уровня земли. При этом минимальная длина пандуса должна составлять не менее 30 метров. Только при таких условиях маломобильные граждане смогут легко преодолеть это препятствие.


Практикум по математике

Правильно рассчитать градус наклонного спуска и длину его пролёта, применяя таблицу СП – залог безопасного пандуса.
Применяя таблицу, можно посчитать правильный наклон в процентах и градусах. Не нужно полагать, что инвалиды – редкое явление среди ваших клиентов. Если пандус будет неудобный, то не инвалиды, а инспекторы будут вашими частыми гостями.

Особенности площадок

Из таблицы СП можно сделать и ещё несколько выводов:

  • чем больше высота подъёма, тем меньше его градус;
  • крутой подъём должен иметь самый короткий отрезок пути;
  • чем длиннее общее расстояние подъёма, тем более пологой должна быть дорожка.

Экстремальные пандусы.

Ведь инвалиды крутят колёса в основном своими руками, поэтому такое соотношение вполне справедливо.
Каждый пандус, как прописано в СП, должен начинаться и заканчиваться площадкой. Подъездные площадки вверху и внизу – это неотъемлемая часть бесступенчатой лестницы для маломобильных граждан. Ширина такой площадки должна быть не менее ширины пандуса. В СП однозначно указывается, что для комфортного пользования, полезная ширина пандуса должна быть не менее 900 мм. Если предусматривается встречное движение инвалидов на колясках, тележек, мам с детьми в колясках, то ширина 1800 мм – самый допустимый размер.


Что касается глубины или длины площадки, то она должна быть не менее 1400 мм в чистом виде. А если площадка используется для разворота движения на 180°, то минимальные размеры её должны быть 1800 мм на 1500 мм. Где 1800 мм – это две ширины дорожек, выходящих на площадку для разворота.

Осторожно на поворотах

При устройстве прямого пологого спуска под углом 4,8° (или 8% при соотношении 1/12), максимальная длина одного пролёта может быть 6 м. Если предусмотрены повороты/развороты, то без промежуточной площадки не обойтись.


Расстояние марша от площадки до площадки.

При подъёме на максимальную допустимую высоту до 1,5 м, СП обязательно рекомендует обустраивать промежуточную площадку . Несмотря на приемлемый уклон пандуса в 2,9° (или 5% при пропорции высота/длина 1/20), наличие площадки на пролёте более 6 м обязательно. В этом случае максимальная разрешённая длина одного пролёта не должна превышать 8 м.
При повороте спуска на 90° необходимо предусмотреть инерцию движения коляски. Размеры такой поворотной площадки должны быть не менее 1400 мм на 1400 мм.


Если пандус оканчивается площадкой, которая выходит на дверной проём, то расстояние от наклонной части до открытой двери по прямой должно быть не менее 1200 мм. Если двери расположены справа от пандуса, то ширина площадки должна бать 1700 мм (двери 800 мм + 900 мм пандус). Если двери расположены слева от наклонного спуска, то ширина площадки должна быть не менее 1400 мм, а её длина/глубина – 1800 мм (900 мм до начала дверного проёма + 800 мм проём + 100 мм простенок двери).
Таким образом, посчитать количество площадок и обустроить их с учётом СП несложно. Нормы СП просты и понятны. Уважение к инвалидам проявляется в правильно обустроенном пандусе.


Размеры поворотной площадки размещенной возле дверей.

Ограждения по всем правилам

Основное правило ограждений – они должны помогать маломобильным гражданам передвигаться по наклонному аналогу лестницы. Во время нахождения на пандусе поручни должны быть в зоне досягаемости рук человека в коляске. Причём опираться на перила он должен без затруднений. Поэтому расстояние между поручнями по обеим сторонам не должно превышать 1000 мм. Оптимальный диаметр поручня – 40 мм (минимально 30 мм, максимально 50 мм).


Ограждения следует устанавливать по обеим сторонам дорожки. Промежуток между опорными столбиками должен составлять не более 1 м, поверхность поручней должна быть непрерывная и гладкая. Поэтому ограждения из нержавейки - это то, что нужно для наружных пандусов. Поручни должны быть продублированы на уровне двух высот – 700 мм и 900 мм. На первом и последнем опорных столбиках пролёта поручни на концах должны иметь закругления.


Вынос закругления поручня на 350 мм относительно крайней опоры обязателен. Обязательным является и устройство бортика по обеим сторонам наклонной дорожки. В этот бортик могут быть вмонтированы и опорные столбики ограждений. Бортик высотой в 50 мм не должен ограничивать 900 мм ширины пролёта. Этот же бортик не позволит скатыванию в сторону коляски инвалида или другой коляски.


Нормы СП относительно ограждений просты. Расчет длины ограждения и количества опорных столбиков тоже несложный и легко выполнимый. Требования к перилам пандусов не многим отличаются от требований к ограждениям лестниц.

Виды бесступенчатых лестниц

Все здания и сооружения, возведённые до 1995 года, проектировались без учёта обустройства мест для перемещения маломобильного населения. Поэтому в многоквартирных домах, административных зданиях и помещениях общего доступа, сооружённых до 1995 года, устройство пандусов затруднено. Для этой цели были разработаны переносные, откидывающиеся и телескопические варианты. Конечно, расчет угла обычных лестничных маршей не подразумевал самостоятельное передвижение маломобильных граждан. Без посторонней помощи они не смогут преодолеть высоту подъёма с этажа на этаж.

Складной пандус для инвалидов.

Обустраивать на ступеньках лестниц швеллеры в качестве направляющих нецелесообразно. Это может облегчить только перемещения детских колясок. Передняя и задняя оси инвалидной коляски имеют разную ширину. Если задняя ось может без труда поместиться в полозьях из швеллера, то передняя ось будет проваливаться между ними. Для вызова помощника инвалид должен воспользоваться звонком.


Если вы не предусмотрели устройство пандуса перед входом в помещение, то необходимо приобрести переносные или складные виды пандусов. Например, ролл или рампу. Наличие звонка вызова в досягаемом для инвалида месте обязательно. Он должен быть установлен на высоте от 800 мм до 1000 мм и на расстоянии максимум 450 мм вглубь от ступеньки, бордюра или другой непреодолимой инвалидом преграды.


СП 59.13330.2012 разработано в строгом соответствии с ч. 5 ст. 42 ФЗ № 384 от 30 декабря 2009 года «Технический регламент «О безопасности зданий и сооружений». Его требования согласуются и с Конвенцией ООН по правам инвалидов.

Пандус для въезда в гараж

Пандус необходим в гараже, если за рулем транспортного средства ездит неопытный водитель. Пандус представляет собой комфортную и хорошо видимую для всех площадку, которая дает прямое направление для въезда в помещение. Не всегда получается у неопытного водителя с первого раза въехать в гараж, а  с пандусом проблем не возникнет. К тому же, наличие пандуса позволит защитить внутреннее помещение от попадания туда атмосферных осадков. Ознакомиться с инструкцией как сделать ремонт крыши гаража можно здесь.

На снимке пандус в гараж

Уклон

Специалисты рекомендуют делать уклон пандуса в гараж в 25 градусов, это оптимальная величина, но все может зависеть от различных обстоятельств и от расположения самого гаража. Если уровень пола в гараже соответствует уровню дороги, то необходимо будет поднять порог в гараж на 20 сантиметров в высоту, что позволит создать наиболее четкий подъездной путь. С другой стороны порога также необходимо будет сделать удобный съезд, чтобы избежать различных неожиданностей и неудобств.

По форме пандус следует делать на 30 сантиметров шире гаражных ворот, это создаст наиболее комфортный въезд, опять же. Оптимальной же длиной для пандуса является расстояние в 5 метров. Читайте инструкцию как открыть автосервис в гараже на этой странице.

Подземный гараж находится ниже уровня земли, это понятно всем. Въезд в такой гараж намного затруднительнее, чем в тот, что выше уровня земли. Для облегчения этой задачи создается пандус, его уклон также не должен превышать 25 градусов, при этом желательно сделать его не скользким. (Делайте шершавое покрытие. Иначе в минусовую температуру, при заезде в гараж, возможно боковое смещение автомобиля, или проще говоря юз в разные стороны. Сами понимаете, к чему это может привести).

Опять же все зависит от глубины, на которой находится гараж под землей. Длина такого пандуса должна быть не короче 6 метров.

Кроме указанных параметров специалисты рекомендуют заглянуть в паспорт вашего транспортного средства и посмотреть наличие указанных в нем технических характеристик, таких как максимальный наклон плоскости, угол рампы, угол свесов переднего и заднего.

При наличии таковых желательно использовать их в расчете параметров будущего пандуса, в таком случае вы будете уверены, что не зацепите кузовом пандус из-за перепадов высоты всей конструкции. Читайте обзор видов плитки в гараж на пол.

Виды

В зависимости от того, какие средства планируется потратить на строительство подъездного пути к гаражу, выбирается материал изготовления:

Автомобильный пандус из металла для гаража. Основу под него делают из бетона, своеобразный фундамент, сверху накрывают листами металла.

— Технология его создания похожа на постройку бетонного пандуса. Такой подъезд к гаражу делать не совсем целесообразно, так как в холодное время года металл замерзает и становится скользким, что делает затруднительным подъезд к воротам гаража. А функция пандуса заключается в том, чтобы облегчить данную задачу. Устройство деревянного пандуса.

— Конструкция пандуса в гараж значительно проще, дешевле и быстрее строится, но имеет ограниченный срок эксплуатации, около двух лет. Если перед гаражом имеется твердая поверхность, то нужно всего лишь установить готовую конструкцию из дерева перед воротами.

— Если все-таки почва мягкая и твердости ее недостаточно, то также потребуется монтаж фундамента. После износа деревянного пандуса придется делать новый, хотя срок службы такой конструкции может быть увеличен, если использовать специальные средства и материалы по обработке древесины. Только не стоит слишком увлекаться этим, чтобы себестоимость деревянного пандуса не превысила расходы на пандус из бетона.

— Бетонный автомобильный пандус, как правило, делают монолитным, чтобы он мог выдержать нагрузку от заезжающего в гараж транспортного средства. Если при его строительстве правильно соблюдать технологию, то конструкция будет служить вам долгие годы.

Фото

Деревянный автомобильный пандус имеет простую конструкцию, доступную стоимость и легкий монтаж, но при этой небольшой срок службы. Обзор видов окон в гараже здесь: http://kakgarazh.ru/obustrojstvo/obzor-vidov-okon-v-garazhe.html.

На фото представлен деревянный пандус

В последнее время все чаще ради экономии площади на участки владельцы оборудуют гараж под землей. Для удобного въезда в такой гараж требуется устройство пандуса.

На снимке пандус в подземный гараж

Бетонный пандус является самым надежным и прочным сооружением для автомобилей, который при правильном монтаже и эксплуатации будет служить много лет. Читайте руководство как выбрать кровлю в гараж .

Бетонный пандус для въезда в гараж на фото

Как сделать?

Для создания автомобильного пандуса в гараж из бетона следует:
— Сначала сделать подушку. Для этого может потребовать снять верхний слой почвы, конечно же, если въезд не заасфальтирован. Конструкция подушки состоит из песка и мелкого гравия, которые насыпаются и утрамбовываются слоем в 50 -100 миллиметров.

— Если планируется делать слой бетона более 50 миллиметров, то потребуется обязательное армирование, которое поможет увеличить прочность конструкции, предотвратить растрескивание;

— В тех местах, где бетон может растечься, следует сделать опалубку из деревянных досок;

— После того как все вышеперечисленные действия выполнены, можно приступать к заливке бетона. Заливать следует всю конструкцию в один прием, это гарантирует крепкий монолитный пандус, который будет служить долго;

— Для полнейшего затвердевания конструкции необходимо оставить бетон на срок более суток. Только когда будете убеждены, что все просохло, можно снимать опалубку;

— Шлифовальной машиной можно выровнять неровности и выступающие части.

— Чтобы избежать скольжения по пандусу в холодное время, можно покрыть бетон битумной краской или же специальными металлизированными полосами.

Видео

Смотрите на видео наглядный пример пандуса в гараж:

Обустройство пандуса в гараж не так уж и хлопотно, а лишним совершенно не будет. Он помогает сделать более комфортным въезд в ворота не только неопытным водителям, и вполне продвинутым. А в некоторых случаях строительство пандуса является даже необходимостью.

высота ограждения, длина, уклон пандуса для инвалидов

Где гаражу отведено место в подвале или полуподвале. В том или ином случае к гаражным воротам ведет спуск, и если он сооружен неправильно, то проблем с заездом и выездом не избежать.

Гараж ниже уровня первого этажа отпугивает многих застройщиков, прежде всего, необходимостью обеспечивать качественный водоотвод, ведь во время осадков или весеннего паводка большое количество воды устремляется по законам гравитации прямо по спуску вниз к гаражным воротам. А зимой спуск может и снегом занести, да так, что ворота в буквальном смысле придется откапывать лопатой.

Но с другой стороны гараж в подвале может быть очень даже выгоден. Во-первых, экономится место на участке, - отдельно стоящий гараж занимает как минимум 35 м², а, включая отмостку и все 50 м². Если гараж интегрирован в надземный уровень здания, то это заставляет строить лишний этаж, что влечет за собой необходимость усиления фундамента, создание дорогостоящих перекрытий и т.д. Во-вторых, как-никак стены подвала зимой не так «отбирают» тепло у помещения и расходы на поддержание плюсовой температуры в подземном гараже могут оказаться на порядок ниже. Иногда рельеф участка под застройку такой, что подземный или полуподземный гараж напрашивается сам собой.

Тем, кто только собирается строить дом с подземным гаражом сегодня намного проще, поскольку для создания удобного съезда сейчас имеются все предназначенные материалы. Раньше было сложнее, однако и тогда нередко строили дома с подземными гаражами. Если присмотреться, то часто пользоваться такими гаражами неудобно. Однако это поправимо. Главное - правильно установить причину неудобств.

Расчет уклона выезда из подземного гаража

Почему подземный гараж бывает неудобным? Неудобство использования гаража чаще всего возникает по причине слишком крутого спуска, покрытие которого не обеспечивает надежного сцепления с колесами автомобиля. Вдобавок, отсутствие ливневой канализации, электроподогрева, освещения, поручней и антискользящего покрытия делает такой гараж совсем неудобным, таким, что автомобиль чаще остается во дворе под открытым небом, чем в гараже.

Удобный же съезд - это, прежде всего, небольшой уклон. Для съезда в гараж существует оптимальная геометрия, которой следует придерживаться. В качестве примера рассмотрим гараж, заглубленный на 135 см ниже уровня грунта. Оптимальная длина спуска к воротам такого гаража будет около 14 м. В профиль идеальный спуск имеет вид ломаной, т.е. угол наклона будет несколько раз изменяться. В самом низу спуска первые 120 см делаются почти горизонтальными, с небольшим уклоном (0-2%) в сторону приемника ливневой канализации. Следующие четыре метра имеют уклон 7,5%, затем следует 5 метров более крутого подъема 15%, и еще четыре метра подъема с уклоном 7,5%, что вдвое меньше уклона предыдущего участка. Наверху завершает подъем двухметровая площадка с уклоном 0-2%, в конце которой предусмотрен невысокий порожек - препятствие для воды.

Однако приведенный пример является идеалом, достичь которого не всегда имеется возможность, из-за особенностей конфигурации участка. Так как же рассчитать и правильно сделать съезд в гараж? В этом случае минимально допустимый комфорт может быть достигнут при дине спуска 5,4 м, не считая трехметрового подъезда к спуску. Однако и вместе с ним путь окажется почти вдвое короче, чем в первом случае. Основной спуск занимает по горизонтали только 4,2 м с уклоном 25%. Остальные 1,2 м - горизонтальный участок перед воротами.

Примечание: чтобы перевести угол наклона из процентов в градусы необходимо величину процентов разделить на 100, и найти полученную цифру в таблице тангенсов (Брадиса), чтобы узнать угол. Например, уклон 20% это приблизительно 11° (20:100 = 0,2; tg(11°) = 0,1944 ≈ 0,2).

Каким должен быть съезд в гараж?

Кроме правильного угла уклона, о котором было сказано в предыдущей главе, комфортный съезд должен быть плавным, т.е. переходы между его отдельными участками делаются нерезкими.

Перед порогом гаража обязательно должна проходить решетка ливневого водоотвода, оснащенного сифоном. Кроме того, сам лоток дождеприемника следует оснастить обогревательным кабелем. Чтобы быстрый поток воды не заливал гараж, между краем спуска и дождеприемником нужно оставить минимум полметра, - это понизит скорость воды.

Основной конструктивной частью съезда являются подпорные стены. Они должны быть гидроизолированы со стороны грунта, а при необходимости вдоль них предусматривается и дренаж.

Покрытие спуска, по которому будут проходить колеса, выполняется из нескользящего материала. Если наклон приближается к 25%, можно проложить трапы со специальными сечками, а также дорожку у одной из подпорных стенок и перила, которые позволят безопасно спускаться и подниматься когда скользко.

В идеале над спуском следует предусмотреть освещение с управлением с дистанционного пульта либо от датчиков движения.

Желательно установить систему антиобледенения, которая способствует повышению комфорта эксплуатации подземного гаража. В противном случае зимой при обледенении спуска выезд автомобиля будет сильно затруднен, а также появится потенциальная опасность заноса и повреждение кузова о подпорные стены.

Уменьшение угла наклона съезда в гараж

Подобная реконструкция возможна только в случае, если есть возможность сделать съезд длиннее прежнего, поскольку именно за счет длины уклон делается более пологим.

Съезд в гараж является относительно сложным элементом, поэтому перед началом работ по его сооружению следует подготовить проект с учетом используемых материалов. Проект также позволит узнать сметную стоимость реконструкции.

Работы начинают с демонтажа старого покрытия. Если старое покрытие выполнено из брусчатки или тротуарной плитки, то его можно будет использовать повторно, например, для садовых дорожек. Далее удаляют щебневую и песчаную подушку до грунта.

После полного демонтажа старого покрытия приступают к формированию профиля съезда. Желательно снимать излишки грунта так, чтобы потом его не приходилось нигде подсыпать для выравнивания. Предварительно следует произвести разметку - натянуть проволоку в местах излома съезда для точной ориентации.

Поверх подготовленного основания съезда насыпают щебневую подушку толщиной 15 см, и утрамбовывают ее механическим способом.

На следующем этапе формируется несущий слой. Для легковых автомобилей достаточно будет 12 см бетона В10. Консистенция бетона должна быть настолько вязкая, чтобы он не стекал вниз по склону. После того как нужная толщина слоя будет достигнута, бетон увлажняют сверху и следят за тем, чтобы он не перегревался на солнце. Можно также выполнить несущий слой из хорошо уплотненного дробленого камня фракцией 50-80 мм.

Если финишное покрытие наборное, то необходимо поверх несущего соря предусмотреть песчаную подсыпку толщиной 3…5 см. Бетонная тротуарная плитка (кроме скользких ее сортов) отлично подходит для поверхности склона, поскольку ее ребристые края усиливают сцепление с колесами и замедляют сток воды. При этом укладку элементов производят неплотно, а оставшиеся щели засыпают песком. Поверхность после окончания укладки нужно как следует утрамбовать вибромашиной или, в крайнем случае, ручным способом.

Подпорные стены

При реконструкции гаражного съезда самое время отремонтировать подпорные стены, если они того требуют. В зависимости от их состояния конструктором принимается решение на счет рентабельности капитального ремонта. Нередко бывает так, что дешевле снести старые стены и построить новые.

Основная причины разрушения подпорных стен - вода, мороз и корни деревьев. Как правило, ремонт уместен в том случае, если не разрушена их конструктивная основа. Стены нужно полностью откопать и освободить от старой гидроизоляции, удалить штукатурку. После того как стены окончательно просохнут, их заново штукатурят со стороны грунта и гидроизолируют комплексом современных материалов. Вверху стен обязательно необходимо предусмотреть оголовок, установленный поверх слоя пленочной или рубероидной гидроизоляции.

При организации дренажа поверх гидроизоляции укладывают профилированную мембрану, слой чистого щебня одинаковой фракции и геотекстиль, который защитит дренажный слой от заиливания. Профилированная мембрана в этой системе защищает гидроизоляцию от повреждения щебнем. Она укладывается шипами наружу, промежутки между которыми выполняют функцию водоотводящих каналов. Нижняя часть мембранного слоя образует желоб под дренажной тубой, в котором собирается вода.

Таким образом, создаются все условия для быстрого и эффективного отвода воды. Защищенные подпорные стены прослужат долго; со стороны съезда их желательно оштукатурить, а подземную часть гидроизолировать и при необходимости устроить дренаж.

Рампы в автостоянках должны отвечать следующим требованиям:

а) продольный уклон закрытых прямолинейных рамп по оси полосы движения должен быть не более 18 %, криволинейных рамп - не более 13 %, продольный уклон открытых (не защищенных от атмосферных осадков) рамп - не более 10 %;

б) поперечный уклон рамп должен быть не более 6 %;

в) на рампах с пешеходным движением должен предусматриваться тротуар шириной не менее 0,8 м.

1:10 - 10% - один к десяти, т.е. при перепаде высот в 1 м, длина пандуса должна быть 10 м, при высоте 0,5 м - длина пандуса должна быть 5 м и т.д.
В этом случае угол уклона пандуса будет соответствовать 5,7 градусам.

1:12 - 8% - один к двенадцати, т.е. при перепаде высоты в 1 м, длина пандуса должна быть 12 м, при высоте 0,5 м - длина пандуса должна быть не менее 6 метров и т.д.
Угол уклона пандуса будет равен 4,8 градусам.

1:20 - 5% - один к двадцати, т.е. при перепаде высот 1 м, длина пандуса должна быть 20 м, при высоте 0,5 м - 10 м.
Угол уклона пандуса будет равен 2,9 градусам.

Многие градостроители предпочли бы мир, свободный от автомобилей. Пространство для отдыха и даже целые районы городов освобождаются от автомобилей. Те, кто живет в пешеходной доступности от места работы или вблизи скоростных транзитных линий общественного транспорта, может опередить автомобиль, добираясь до работы или возвращаясь с нее. И все же большинство людей полагается больше на свой автомобиль, чем на общественный транспорт. Автомобиль стал существенным фактором в современной жизни, и для него должно быть организовано место в непосредственной близости от жилища.
По мере того как все больше и больше приобретается автомобилей, становится труднее определить количество мест для их хранения, которое необходимо предусмотреть при жилом доме. Хотя нормы зонирования определяют минимальное число внеуличных стоянок, образ жизни жителей, их материальное положение, близость общественного транспорта и другие факторы также играют роль. При жилых домах вблизи центра города 60% квартир может быть обеспечено стоянками; в домах, где продаются квартиры-100%, а на окраинах города может потребоваться довести соотношение квартир и стоянок до 1:1,5. При жилых домах для пожилых достаточно обеспечить стоянками 20-35% квартир, и в большинстве случаев местная администрация разрешит такое соотношение, несмотря на то, что нормы зонирования предусматривают более высокие показатели для обычной застройки.

Рассмотрим решения взаимосвязи жилища и стоянок в зависимости от типа здания, условий участка и финансирования,

1. Открытые стоянки на уровне земли (более частое решение при малоэтажной застройке и строительстве домов средней этажности и многоэтажных для семей с малым достатком в том случае, если на участке имеется для этого достаточное пространство).
2. На уровне земли под зданием (преимущественно при домах средней этажности).
3. В отдельных зданиях гаража, соединенных с одним или несколькими жилыми домами (чаще всего встречается при многоэтажных домах, когда участок достаточно велик).
4. В гараже (под зданием), образующем его стилобат; наибольшее применение находит при многоэтажных домах на стесненных участках.

1 - открытые стоянки; 2 - стоянки на первом этаже; 3 - гараж отдельно от здания; 4 - гараж под зданием

а - параллельно движению; б - только на второстепенных проездах; в - на магистралях; г - двустороннее движение; д - одностороннее движение: 1 - улица; 2 - линия застройки; 3 - тротуар

Независимо от места устройства гаража - вдоль небольших улиц, на небольших дворах или на больших участках - кроме основных технических мероприятий (покрытие, дренаж, предохранительные барьеры и дежурное освещение) чрезвычайно важно учитывать и другие аспекты, связанные с устройством и эксплуатацией стоянок. Большая площадь стоянок может стать весьма непривлекательным «морем асфальта», особенно при обозрении с верхних этажей. Меньшие по площади стоянки более удобны в эксплуатации. Устройство легких навесов с частичным закрытием машин обычно слишком дорого стоит. Хорошим элементом решения пространства стоянок могут стать деревья, особенно породы с густой кроной, способной служить ветрозащитой, которые следует размещать с учетом минимального нарушения размещения стоянок. Решение всех элементов стоянок должно быть согласовано с ландшафтным архитектором.


Необходимо тщательно продумать вопрос об ограждении стоянок, что особенно важно в районах с высоким уровнем преступности. Огороженная площадь стоянки менее просматривается и поэтому менее безопасна. Если решено делать ограждение, оно может быть различным: барьеры, садовые ограды, густая растительность, повышение уровня грунта, если позволяют условия участка; частично заглубленная площадь стоянки может дать схожий эффект. Оскар Нимейер высказал мысль о том, что хорошо решенная рекреационная площадь вблизи пространства стоянок значительно улучшает условия их безопасности.


В связи с тем, что площадь открытых стоянок все более увеличивается, весьма важно определить расстояние между автомобилем и жилищем. Даже стоянка для машин гостей должна быть не далее 60 м от жилища, а для жителей расстояние предпочтительнее снизить до 30 м, максимально - до 45 м.

Размещение автомашин в гаражах стоит в 6 или 7 раз дороже, чем устройство открытых стоянок, при этом весьма существенную роль играет компактность его решения. Особое внимание должно быть уделено размещению колонн. Их следует располагать так, чтобы они не мешали размещению машин. В рекомендациях департамента жилищного строительства и градостроительства указаны размеры проездов и стоянок, которые хорошо зарекомендовали себя на практике, особенно в тех случаях, когда гараж конструктивно не связан с жилым зданием.


Глубина стоянок При установке машин владельцами При установке машин служащими
45° 60° 90° 45° 60° 90°
Глубина стоянок от стенок (А), м 5,3 5,8 5,5 5,2 5,4 5,5
Ширина проезда (Б), м 3,8 5,5 7,9 3,85 5,25 6,7
Ширина пролета гаража, (В), м 14,4 17 18,8 14,3 17,6 17,6
Ширина стоянки вдоль стены (Г), м 3,8 3,2 2,7 3,4 2,8 2,4

Примечание . Там, где необходимо размещение стоянок под углом 45 или 60°, должно быть предусмотрено одностороннее движение.

На небольших участках, особенно при условии, когда гараж находится под жилым домом, размеры проездов и стоянок должны быть намного меньше. Сдвижкой колонн от края проезжей части можно сократить ширину самих стоянок.

Устройство стоянок под углом 90° к стене с обеих сторон от проезжей части позволяет использовать пространство наилучшим образом, а под углом 45 или 60° требует движения в одну сторону. Проезды шириной 6,7-7,3 м при стоянках, расположенных под углом 90°, которые достаточно широки для движения в обе стороны, представляют большую возможность выбора общего планировочного решения гаража. Впрочем, даже при устройстве стоянок под углом 90° с проездами 6,7 м, если это возможно, следует предпочесть организацию движения в одну сторону.

Перед тем как решать вопросы организации конкретного участка строительства, необходимо установить возможную загрузку гаража. Типовая ячейка между колоннами (при устройстве под углом 90°) занимает 7,9X18, или 142 м2, что позволяет разместить шесть машин. Принимая во внимание пересечение проезжих коридоров, следует площадь, необходимую для пандусов, лестниц и т.д., не менее 34,5 м2, добавить к площади ячейки (28 м2 требуется при открытых стоянках). Необходимо иметь в виду, что в обслуживаемых гаражах возможно более полное использование площади. В этом случае машины могут быть поставлены в два или даже в три ряда. Однако по существующим нормам только те стоянки, которые находятся в первом ряду и с которых машины имеют возможность двигаться без перемещения других машин, засчитываются в нормативное число стоянок.

Если гараж не находится под жилым зданием, удовлетворительное решение достигается при применении 7,6-10,5-метровых пролетов между колоннами (с тяжелыми 20-25-сантиметровыми плоскими бетонными плитами с оголовками на колоннах). При размещении гаража под зданием требуется иное решение. В этом случае расположение колонн диктуется экономичным решением планировки квартир, а не планировкой гаража. Хотя колонны могут быть перемещены на уровне гаража, такое решение очень дорого, и по возможности его следует избегать. Поэтому редко удается добиться решения гаража с удельной площадью на одну машину 34,5 м2.


а - место для проезда под зданием свободно от колонн; 6 - внутренняя часть здания, где находятся лифты, лестничные клетки, и т. д.; в - размещение стоянок во внутренней зоне только при установке машин служащими

Планировка жилой части здания особенно при определенном ритме пролетов между колоннами на фасаде здания, имеет серьезное значение для решения гаража под зданием. При выборе ритма колонн здания в жилой части необходимо предусмотреть влияние этого ритма на планировку гаража.


а - разные пролеты; б - равные пролеты

Для передвижения автомашин с одного уровня на другой обычно применяют пандусы. В тех случаях, когда участок очень тесный, можно использовать лифты. Однако строительство лифтов не только обходится дороже, но увеличивает эксплуатационные расходы и требует 24-часовой работы обслуживающего персонала.

Длина пандусов, естественно, зависит от высоты этажа. При определении высоты необходимо, кроме всего прочего, учитывать потребность в пожарных спринклерах. В нормах устанавливается минимальная высота размещения головок спринклеров над полом. Обычно этаж высотой 5,5 м удовлетворяет как функциональным, так и противопожарным требованиям. Если строительные нормы предусматривают использование пандусов в качестве пути эвакуации при пожаре, уклон пандусов должен быть более пологим (максимальный уклон определяется нормами), чем допускаемый только для движения машин. В круговых пандусах минимальный радиус составляет 18 м. Проезжая часть, которая используется для поворота при въезде на пандус и съезде с него, должна быть шириной не менее 7,6 м. Площадь стоянок над верхней частью и ниже нижней части рампы разрешается увеличить, насколько позволяет высота этажа.


Если трудно разместить пандус в двухэтажных гаражах, можно сократить его длину вдвое, углубив нижний уровень гаража и сократив подъем верхнего на половину высоты этажа.


На приведенном рисунке показаны схемы и даны размеры систем пандусов в гаражах под жилым зданием. Следует иметь в виду, что пандусы типа палладианских лестниц (нижняя схема) стоят дороже, чем обыкновенные.

Прием заглубления нижнего уровня гаража на половину высоты этажа, чтобы сократить длину пандуса, может быть использован не только в двухэтажном гараже. Когда машины ставятся на место самими владельцами, трехрядное размещение стоянок недопустимо. Поэтому трудно сочетать длину пандусов 18 м с размерами двух стоянок длиной 12 м. Однако длина 12 м более чем достаточна для пандуса, расположенного между уровнями, которые отличаются по высоте на половину высоты этажа. Дальнейшее развитие этого принципа приводит к построению пандусного гаража, в котором проезжая часть и стоянки образуют сплошные пологие пандусы.


А - пандус с двухсторонним движением; Б - пандусы с движением в одну сторону (по типу палладианской лестницы): а - два поперечных проезда с односторонним движением; б - поперечный проезд с двусторонним движением; в - поперечный проезд с односторонним движением; г - максимально возможное расстояние

Сочетание гаража и жилой части здания требует особого внимания в многоэтажном строительстве. При небольших участках большая часть гаража расположена непосредственно под зданием, что значительно сокращает вместимость гаража. Под зданием могут находится и пандусы, что важно учитывать при размещении колонн. Даже тогда, когда участок не так уж мал, пространство под зданием по его периметру часто используется под стоянки машин. На больших по площади участках всегда имеется большой выбор места для размещения пандусов. Если при этом здание расположено над серединой площади гаража, необходимо предусмотреть смещение части колонн здания для устройства проездов под зданием. Наиболее рациональная планировка гаража достигается в том случае, когда его конструкции не зависят от жилой части здания и соединяется с ними посредством «моста».

Независимо от того, как решена связь гаража и жилого дома, должен быть обеспечен свободный подъезд и выезд транспорта. Очень важно знать местные условия его организации (направление, интенсивность движения транспорта, состояние уличного освещения, ширина ответвлений от основных магистралей, минимальное расстояние их от перекрестков и т. д.). Эти важнейшие факторы, характеризующие нормальный транспортный поток, могут быть обеспечены вариантами решения:

1) такси может подъехать к входу в вестибюль (не въезжая в гараж), высадить или принять пассажиров (под навесом или аркадой) и отъехать;

2) жилец может подъехать к входу в вестибюль, высадить из машины семью и въехать затем в гараж, не возвращаясь на улицу;

3) машина может быть принята в гараж и подана к вестибюлю для загрузки без выезда за пределы участка.

1 - въезд в гараж; 2 - вестибюль; 3 - подъезд машин жильцов и гостей; 4 - подъезд такси; 5 - при парковании машин служащими предпочтительнее центральный контроль

Требуемое число путей эвакуации и установленное максимальное расстояние до ближайшего выхода определяется местными нормами для гаражей. В ряде случаев пандус может быть использован в качестве одного из требуемых путей эвакуации, и в этом случае нормами устанавливается допустимый уклон. Обычно гаражи, размещаемые под жилыми зданиями, полностью или частично (часть гаража, которая находится под зданием - обязательно) обеспечивают системой спринклерования, причем в этом случае в нормах обычно допускаются менее жесткие требования к расстоянию между выходами. Но когда гараж небольшой, две лестницы жилого дома могут служить путями эвакуации и для него. Эти лестницы, как и лифты, соединяющие гараж с жилыми этажами, должны быть отделены от гаража вестибюлем с ограждениями, имеющими высокую степень огнестойкости, чаще всего с четырехчасовой огнестойкостью, и дверями категории «А» с двух сторон вестибюля.

Гаражи редко отапливаются. Однако, согласно нормам, они обеспечиваются принудительной вентиляцией, за исключением тех случаев, когда определенная часть площади наружных стен (обычно 50% и более) открыта. Такие гаражи, естественно, более экономичны, чем закрытые. В этом случае необходимо учитывать освещение гаража, ритм размещения ламп, чем обычно можно пренебречь. Закрытые гаражи стоят дороже, однако в них, даже без отопления, сводится к минимуму время, когда температура понижается ниже уровня замерзания воды. Ряд местных норм содержит требования об устройстве в наружных стенах проемов, отстоящих друг от друга на определенное расстояние, чтобы обеспечивалась возможность доступа пожарной службы.

Крыша гаража вполне может служить для размещения рекреационных площадок. При строительстве многоэтажных жилых домов такое решение не только наиболее дешевое, но часто единственное, обеспечивающее потребности в рекреации.


1 - пожарный тамбур; 2 - дверь категории «А»; 3 - стена с четырехчасовой степенью огнестойкости

При малоэтажном строительстве, когда строится несколько зданий, обычно территории вполне достаточно как для открытых стоянок, так и для рекреационных пространств. Но если площади не хватает, то используют крыши гаража как рекреационное пространство для отдыха и игр. Такое решение стоит несколько дороже, чем открытые стоянки, но оно целесообразно, когда площадь участка недостаточна. Должным образом решенные (по габаритам и месторасположению) проемы в крышах обеспечат естественное освещение гаража и проветривание, и через них деревья могут подниматься с уровня земли; это смотрится намного лучше, чем деревья, растущие в ящиках на крыше гаража. Стоимость гаража возрастает в связи с требованиями норм о необходимости устройства противопожарной изоляции между жилой частью здания и гаражом (бетонная плита), а также гидроизоляции и использования защитных плит или других твердых покрытий гидроизоляционных слоев. Удорожание должно быть компенсировано очевидными преимуществами планировочного решения застройки.

Самый простой и быстрый способ соединить две горизонтальные площади, которые находятся на разных уровнях – это постройка ступеней. Но есть исключения, когда просто ступенями обойтись невозможно

Ведь например людям с ограниченными способностями подняться в коляске даже на 2-3 ступени практически невозможно без посторонней помощи, да и автомобили еще совершенно не приспособлены для передвижения по ступеням.
Решению этой проблемы поможет постройка пандуса и самые распространенные материалы для сооружения пандуса это бетон и металл.

Пандусы подразделяются на такие виды, как:

  • Стационарные, которые устанавливаются на постоянной основе обычно при входе в какие либо помещения
  • Откидные, их устанавливают, если пространство прохода ограниченно и раскладывают только при необходимости. Обычно такие пандусы крепятся специальными фиксаторами к стене прохода.
  • Съемные пандусы бывают в виде рамп, ролл пандусов, телескопических или раздвижных конструкций. Они устанавливаются для преодоления определенного препятствия в данный момент времени. Их удобство в том, что они мобильны, есть возможность их сложить и в компактном виде перевозить с места на место, применяя по мере необходимости.

Но перед тем, как сделать пандус своими руками, необходимо рассчитать правильно угол уклона и длину пандуса. Расчет пандуса проводят согласно нескольких величин: угол наклона, ширина и длина.

Параметры для сооружения пандуса

Уклон пандуса для инвалидов, которые передвигаются при помощи инвалидной коляски, рассчитывается в градусах и согласно требованиям ГОСТ не должен превышать 2.9 градуса или 5% на 80 см длины для стационарного сооружения. Если пандус устанавливается временно, на непродолжительный срок и разница в высоте между площадками не более 50 см, то максимальный уклон пандуса для инвалидов допустим в 4.8 градуса или 8%, при минимальной ширине конструкции для одностороннего движения 1 метр см, для двухстороннего соответственно в 2 раза шире.

В начале и конце подъема, а также на каждые 80 см подъема необходимо предусматривать ровную площадку, которая по своим размерам должна превышать габариты коляски, для возможности разворота.
Правильная конструкция пандуса имеет обязательные бортики по краям, для предотвращения соскальзывания колес. Высота ограждения пандуса не менее 5 см.

Также для более комфортного и безопасного передвижения, пандус оборудуют поручнями, которые располагаются с двух сторон сооружения с внутренней стороны. Перила должны начинаться не менее чем за 30 см от начала подъема и быть непрерывными по всей длине пандуса для взрослых на высоте 70 и 90 см, а для детей 50 см, максимальный диаметр перил 30-50мм.

Рассмотрим подробно, как рассчитать длину пандуса. Существует очень простой алгоритм расчета длины пандуса, в котором принимаем за основу необходимый угол наклона сооружения. Вычисляем длину по формуле:
1:угол наклона*высоту подъема = длина пандуса в метрах.

Например, длина пандуса с углом наклона в 8% при подъеме на 90 см составит 1:8*90=11,25 метров.
Установка пандуса в подъезде обязательна, особенно если там проживает человек, с ограниченными способностями, вынужденный пользоваться инвалидной коляской для передвижения. При расчете и выборе конструкции учитывают особенности параметров инвалидной коляски: ее размеры, высоту и расстояние между колес, вес. Если предполагается не слишком частое использование пандуса и есть ограничение в пространстве, то возможна установка откидного подъемника, но наиболее часто используются стационарные, которые изготавливают из металла. Для безопасности использования в зимний период, пандус можно покрыть специальным покрытием или металлизированной полосой, которая имеет фактуру, как у наждачной бумаги.

Автомобильные пандусы

Оптимальный уклон пандуса для автомобилей принято считать в 15%, а максимально допустимым 25%. Причем в закрытых помещениях не более 16%, а при размещении снаружи зданий, в местах подверженных атмосферным влияниям угол наклона не должен превышать 10%. Рекомендуемая ширина – на 20-40 см должна превышать ширину ворот.

Обычно устройство пандуса из бетона делают монолитным и используют для автомобильных подъездов в гараж, а также для большегрузных транспортных средств. Если в паспорте автомобиля указаны технические характеристики, такие как угол рампы, максимальный наклон плоскости и угол свесов переднего и заднего, то конечно правильно воспользоваться этими данными для расчета параметров пандуса. Тогда есть полная гарантия, что при въезде или выезде из гаража вы не зацепитесь днищем из-за перепадов высоты пола гаража и пандуса.

Выполняются работы по сооружению пандуса по технологии устройства бетонной площадки. Лучше всего заменить грунт до отметки промерзания на песчано-гравийную смесь и сделать каркас из арматуры. Если машина имеет не слишком большой вес, то будет достаточно по верху пандуса армировать бетон сеткой металлической с ячейками 100-150 мм и толщина нити 6 мм. Для более тяжелого автомобиля рекомендуют пустить сетку и понизу также. Во избежание скольжения машины пандус покрывают битумной краской или специальными металлизированными полосами.

Пандус металлический для автомобилей

Для изготовления пандусов для автомобилей производители используют нержавеющую сталь и металлоконструкции, которые отличаются повышенной прочностью, надежностью, долговечностью и устойчивостью к механическим повреждениям. В переводе слово пандус означает «легкий наклон», а по конструкции представляет собой наклонную площадку прямоугольной формы, которая соединяет точки с разной высотой.

Применение и комплектующие для пандусов.


Автомойки и АЗСПрименение автомобильных пандусов помогает беспрепятственно перемещаться маломобильным людям, подходят для легкого и удобного въезда транспортных средств, а также это незаменимое приспособление для инвалидов. При помощи таких пандусов они могут свободно подниматься в салон автомобиля, приспособление мобильное и складное, крепится к раме кузова и не занимает много места.

Стоимость автомобильных пандусов доступная, зависит от сложности конструкции, а измеряется за один погонный метр готового изделия. В качестве ограждающих конструкций используются перила и поручни, которые крепятся по обе стороны конструкции. Полотно конструкции изготавливается из черного металла, а поручни и перила из стали, которая покрывается защитным антикоррозийным покрытием.

Для изготовления металлоконструкций применяется современное оборудование для лазерной резки металла, которое позволяет максимально точно и быстро раскроить материал. Особенностью этого метода обработки металлов является отсутствие острых краев и заусениц, а квалифицированные и опытные работники выполняют работы оперативно и профессионально.

Особенности изготовления металлоконструкций пандуса для транспорта.


Автосалоны и СТОДля производства металлических пандусов для автомобилей производители используют высококачественные материалы и комплектующие, применяя новейшее оборудование и инновационные разработки. Особенностью автомобильных пандусов является наличие противоскользящего покрытия, которое обеспечивает дополнительную устойчивость и надежность. В некоторых случаях возможно применение рифленого листового металлопроката, который обладает износостойкостью и наличием рифлей.

Автомобильные пандусы также используются для выполнения погрузочно-разгрузочных работ, позволяя оперативно и легко переместить груз в салон транспортного средства, кузов или вагон. В результате повышается производительность труда и скорость выполнения работ. Время изготовления зависит от сложности металлоконструкции и ее габаритных размеров.

Современные производители занимаются не только производством металлоконструкций, но и разработкой проекта по изготовлению пандусов любой сложности и конфигурации. Применяются пандусы на различных промышленных, производственных и общественных объектах, в гаражах и подъездных путях.

Основные виды автомобильных пандусов.

Производители предлагают следующие основные виды пандусов для автомобилей, а именно:
  • для легковых автомобилей и микроавтобусов. Отличаются простым применением, мобильностью и практичностью, грузоподъемность до 2,5 тонн;
  • стандартные. Предназначены для полуприцепов, прицепов и грузовых транспортных средств, грузоподъемность составляет около 9 тонн;
  • складывающиеся (разборные). Характеризуются складной конструкцией, которая может быть сложена и легко помещается в багажник транспортного средства.
Производители предлагают пандусы для автомобилей по приемлемой стоимости, которая зависит от габаритных размеров, сложности работ и используемых материалов.

Преимущества автомобильных пандусов из металлоконструкций.

Изготавливаются пандусы из металлоконструкций, для которых характерна надежность и прочность, длительный эксплуатационный срок и устойчивость к деформациям. Для защиты от коррозии и влаги конструкция покрывается защитным слоем, а производство полностью соответствует общепринятым стандартам качества и нормативам.

К производству этих металлоконструкций предъявляются повышенные требования для обеспечения высокой надежностью и безопасной эксплуатации. Главными требованиями является ширина и угол наклона конструкции. Как правило, уклон автомобильных пандусов находится в пределах 5-8%, при этом длина одного пролета не может превышать 10 м. В противном случае необходимо оборудовать специальную промежуточную площадку, основным назначением которой является разделение пролетов на части.

Ширина пандусов зависит от того, какое движение (одностороннее или двухстороннее), а также следует устанавливать бортики по внешним краям. К главным преимуществам автомобильных пандусов относится их надежность, безопасное и простое применение, прочность и долговечность, а также простая установка и демонтаж металлоконструкции.

высота ограждения, длина, уклон пандуса для инвалидов ⋆ Прорабофф.рф

Самый простой и быстрый способ соединить две горизонтальные площади, которые находятся на разных уровнях – это постройка ступеней. Но есть исключения, когда просто ступенями обойтись невозможно

, ведь например людям с ограниченными способностями подняться в коляске даже на 2-3 ступени практически невозможно без посторонней помощи, да и автомобили еще совершенно не приспособлены для передвижения по ступеням.
Решению этой проблемы поможет постройка пандуса и самые распространенные материалы для сооружения пандуса это бетон и металл.

Пандусы подразделяются на такие виды, как:

  • Стационарные, которые устанавливаются на постоянной основе обычно при входе в какие либо помещения
  • Откидные, их устанавливают, если пространство прохода ограниченно и раскладывают только при необходимости. Обычно такие пандусы крепятся специальными фиксаторами к стене прохода.
  • Съемные пандусы бывают в виде рамп, ролл пандусов, телескопических или раздвижных конструкций. Они устанавливаются для преодоления определенного препятствия в данный момент времени. Их удобство в том, что они мобильны, есть возможность их сложить и в компактном виде перевозить с места на место, применяя по мере необходимости.

Но перед тем, как сделать пандус своими руками, необходимо рассчитать правильно угол уклона и длину пандуса. Расчет пандуса проводят согласно нескольких величин: угол наклона, ширина и длина.

Параметры для сооружения пандуса

Уклон пандуса для инвалидов, которые передвигаются при помощи инвалидной коляски, рассчитывается в градусах и согласно требованиям ГОСТ не должен превышать 2.9 градуса или 5% на 80 см длины для стационарного сооружения. Если пандус устанавливается временно, на непродолжительный срок и разница в высоте между площадками не более 50 см, то максимальный уклон пандуса для инвалидов допустим в 4.8 градуса или 8%, при минимальной ширине конструкции для одностороннего движения 1 метр см, для двухстороннего соответственно в 2 раза шире.

В начале и конце подъема, а также на каждые 80 см подъема необходимо предусматривать ровную площадку, которая по своим размерам должна превышать габариты коляски, для возможности разворота.
Правильная конструкция пандуса имеет обязательные бортики по краям, для предотвращения соскальзывания колес. Высота ограждения пандуса не менее 5 см.

Также для более комфортного и безопасного передвижения, пандус оборудуют поручнями, которые располагаются с двух сторон сооружения с внутренней стороны. Перила должны начинаться не менее чем за 30 см от начала подъема и быть непрерывными по всей длине пандуса для взрослых на высоте 70 и 90 см, а для детей 50 см, максимальный диаметр перил 30-50мм.

Рассмотрим подробно, как рассчитать длину пандуса. Существует очень простой алгоритм расчета длины пандуса, в котором принимаем за основу необходимый угол наклона сооружения. Вычисляем длину по формуле:
1:угол наклона*высоту подъема = длина пандуса в метрах.

Например, длина пандуса с углом наклона в 8% при подъеме на 90 см составит 1:8*90=11,25 метров.
Установка пандуса в подъезде обязательна, особенно если там проживает человек, с ограниченными способностями, вынужденный пользоваться инвалидной коляской для передвижения. При расчете и выборе конструкции учитывают особенности параметров инвалидной коляски: ее размеры, высоту и расстояние между колес, вес. Если предполагается не слишком частое использование пандуса и есть ограничение в пространстве, то возможна установка откидного подъемника, но наиболее часто используются стационарные, которые изготавливают из металла. Для безопасности использования в зимний период, пандус можно покрыть специальным покрытием или металлизированной полосой, которая имеет фактуру, как у наждачной бумаги.

Автомобильные пандусы

Оптимальный уклон пандуса для автомобилей принято считать в 15%, а максимально допустимым 25%. Причем в закрытых помещениях не более 16%, а при размещении снаружи зданий, в местах подверженных атмосферным влияниям угол наклона не должен превышать 10%. Рекомендуемая ширина – на 20-40 см должна превышать ширину ворот.

Обычно устройство пандуса из бетона делают монолитным и используют для автомобильных подъездов в гараж, а также для большегрузных транспортных средств. Если в паспорте автомобиля указаны технические характеристики, такие как угол рампы, максимальный наклон плоскости и угол свесов переднего и заднего, то конечно правильно воспользоваться этими данными для расчета параметров пандуса. Тогда есть полная гарантия, что при въезде или выезде из гаража вы не зацепитесь днищем из-за перепадов высоты пола гаража и пандуса.

Выполняются работы по сооружению пандуса по технологии устройства бетонной площадки. Лучше всего заменить грунт до отметки промерзания на песчано-гравийную смесь и сделать каркас из арматуры. Если машина имеет не слишком большой вес, то будет достаточно по верху пандуса армировать бетон сеткой металлической с ячейками 100-150 мм и толщина нити 6 мм. Для более тяжелого автомобиля рекомендуют пустить сетку и понизу также. Во избежание скольжения машины пандус покрывают битумной краской или специальными металлизированными полосами.

склонов и пандусов - Arch Over Flow

PITCH - это отношение RISE к RUN . Шагом также считается уклон СООТНОШЕНИЕ .

  • Сначала дается подъем, а затем запуск.
    • Обратите внимание, что это отличается от координат (X, Y), в которых вы указываете значение «X» перед «Y». Для декартовых координат вы «бежите, прежде чем прыгать».
  • И подъем, и бег должны быть в одних и тех же единицах.Обычно пробег указывается в 12 (дюймах на фут).
  • Даже если долю уклона можно уменьшить, иногда она все равно выдается из 12 в качестве контрольной точки для значения.
  • 5:12 = рост 5 дюймов до хода 12 дюймов.

Наклон также может быть указан в процентах. Чтобы рассчитать% уклона, возьмите подъем и разделите его на разбег. Затем умножьте на 100%

  • 5:15 = 5, деленное на 15 = 0,3333 x 100% = наклон 33,3%
  • 5:10 = 5 разделить на 10 =.5000 x 100% = наклон 50,0%

Примечание: Готовые поверхности всегда должны иметь положительный дренаж и не иметь недренированных углублений, так как они могут вызвать застой воды. Использование минимального уклона 1,5% допускает отклонения или допуски конструкции, которые могут привести к тому, что уклон будет меньше расчетного.

Используется и примеры…

%

дюймов на фут

Коэффициент

письменный

Грунтовые склоны плохо дренируют; Уклоны менее 1% не следует проектировать, так как неизбежно возникнут недренированные впадины и застой воды.

<1%

Абсолютный минимальный уклон для водостока с крыши; больше предпочтительнее, поскольку уклон в 1% может быть затруднен с учетом строительных допусков.

1%

~ 1/8 дюйма / фут

1: 100

Изменение высоты на 1 фут на 100 футов

Минимальный рекомендуемый уклон для дренажа;

Минимальный уклон для парковок (1.5 до 5,0)

1,5%

1,5: 100

Минимальный уклон дренажа вдали от зданий (уклон от 2,0 до 50)

Максимально допустимый поперечный уклон переходов / пандусов ADA

Максимальный уклон парковочного места ADA

2%

~ 1/4 дюйма / фут

1:50

Изменение высоты на 1 фут свыше 50 футов

Максимально желаемый уклон травянистой (открытой) площадки, используемой для отдыха (желательно 2%)

3%

Прогулки рядом со зданием не должны превышать

4%

Максимальный уклон для парковок (1.5 до 5,0)

5%

1:20

Изменение высоты на 1 фут свыше 20 футов

Максимальный уклон улиц, используемых для транспортных средств

10%

1:10

Изменение высоты на 1 фут более 10 футов

Максимальный уклон автомобильной рампы, где разрешено движение пешеходов

12%

1: 8.33

Максимальный уклон, на который автомобиль может подниматься в течение длительного периода времени без длительного повреждения автомобиля.

Макс для автомобильной рампы при запрете пешеходов

15%

1: 6.66

20%

1: 5

Изменение высоты на 1 фут больше 5 футов

Максимальный уклон травы для стабилизации почвы.Что-нибудь еще и косить будет тяжело.

25%

1: 4

Изменение высоты на 1 фут больше 4 футов

Чтобы помочь стабилизировать почву, сажайте почвенный покров, который не нужно скашивать. Этот уклон работает только в том случае, если почва устойчива.

25% -50%

Для уклонов более 50%; необходимо установить плотины или подпорные стены для контроля и уменьшения эрозии почвы.Избегайте уклонов более 50% из-за эрозии от стока воды. Склоны этого уровня очень крутые и не подходят для каких-либо неспециализированных занятий. (уклон от 2,0 до 50)

50%

1: 2

Изменение высоты на 1 фут больше 2 футов

Это наклон 45 градусов

100%

1: 1

Изменение высоты на 1 фут больше на 1 фут

  • 2-3% можно использовать для расчета уклона парковок.
    • Быстрые вычисления: поперек двухстороннего парковочного прохода 62’-0 дюймов должно быть изменение уклона минимум на 1-0 дюймов и максимум на 3-0 дюймов.
  • Транспортные развязки (дороги)
    • Повышение скорости до развязок 3-6%
    • Пандус от развязок 8%
  • от 2,0 до 10% - дренажные канавы
  • от 0,5 до 1,5% - канализация (в зависимости от диаметра)
  • от 2,0 до 3,0% - травянистые участки для отдыха
  • 1.От 5 до 5,0% - Парковки с твердым покрытием
  • от 0,5 до 10,0% - Дороги

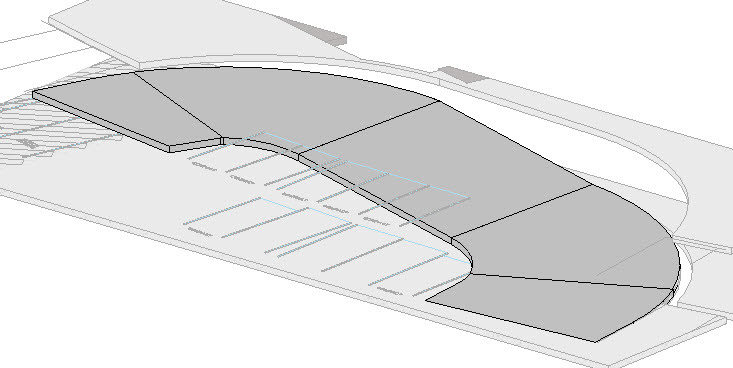

Полукруглая автостоянка со спиральной рампой

Переход

Транспортировка на рампе

Рис. 4 Скосы рампы. (Переходная руда требуется только в том случае, если крутизна крутизны превышает 10 процентов.) Произошло

, что привело к восстанию покупателей против растянутого листового металла, за которым последовал рост импорта и внедрение отечественных компактных дисков. процесс постепенного увеличения до тех пор, пока компактный размер 5 кв. футов не стал 90 кв. футами, о чем свидетельствует указание 1963-1970 гг. «самый короткий автомобиль».

В тот же период «тройка» с низкими ценами начала активный 7-летний период роста, в результате чего все три компании попали в категорию больших размеров Class 120

Угол наклона рампы

Угол поворота аппарели - это мера способности автомобиля преодолевать крутой аппарель при подъеме или спуске без царапин (см. Рис. 2). Общество автомобильных инженеров требует не менее 10 градусов в качестве стандарта проектирования. . Ряд моделей не соответствовали этому стандарту в последние годы.Среднее значение для всех групп оставалось относительно постоянным в период 1958–1971 годов, несмотря на значительное уменьшение высоты транспортного средства.

Влияние угла отрыва аппарели можно изменить с помощью методов проектирования. Переходные соединения верхней и нижней части пандусов, состоящих из двух или более точек разрыва, могут увеличить крутизну пандуса с приемлемыми углами разрыва, превышающими нормальные возможности автомобиля или водителя. В существующих конструкциях эти проблемы решаются путем строительства асфальтовых или бетонных подушек с каждой стороны от точки разрыва.Таким образом, автомобили с малым углом поворота могут преодолевать потенциальные критические точки без царапин.

Длинные проушины колесной базы в сочетании с низким межосевым просветом наиболее восприимчивы к неадекватным углам отрыва. Buick Riviera, Pnntiac Tempest, Oldsmobile Toronadn и Lincoln в 1970 году имели более низкие углы отрыва рампы, чем рекомендовано Обществом автомобильных инженеров.

Угол вылета

Разумное минимальное значение необходимо, чтобы уменьшить вероятность волочения выхлопной трубы и заднего амортизатора.g - В этом треугольнике запрещены сплошные стены.

Рис. 5 Съезды с проезжей части.

Угол въезда

Тенденция угла въезда отечественных автомобилей с 1948 по 1962 год указывает на падение в период 1957-1959 годов ниже 15 градусов. Стандарт, разработанный в 1960 году Обществом автомобильных инженеров, требует минимального значения 15 градусов. Стандарт сохранялся до 1970 года, когда Chrysler и Dodge понизили его до 14,0 и 14,6 градусов соответственно. (См. Рис. 3.)

Склоны рампы

Максимальный уклон пандуса должен составлять 20 процентов.Дальние уклоны более 10 процентов, o переходы длиной не менее 8 футов должны быть предусмотрены на каждом конце трамплина на половине уклона самого пандуса. {См. Рис. 4.)

съезды с проезжей части

Резкий съезд с подъездной дороги, поднимающийся на общественный тротуар, должен перед пересечением тротуара располагаться почти на одном уровне (максимальный уклон: 5 процентов), чтобы капот машины не загораживал водителю вид пешеходов на пешеходной дорожке. Этот переход должен быть 16 футов в длину. См. Рис. 5а.)

Стены линии собственности также должны быть отрегулированы таким образом, чтобы они не мешали водителю видеть пешеходов на тротуаре общего пользования. Везде, где подъездная дорога с художественным выходом параллельна и примыкает к стене линии собственности, которая простирается до тротуара, край подъездной дорожки должен быть физически установлен путем бордюра или рейки на расстоянии не менее 6 футов от этой стены. Для каждой ноги, на которой стена удерживается от тротуара, необходимое расстояние между подъездной дорогой и стеной может быть уменьшено на один фут.{См. Рис. 56.)

РАМПОВЫЕ СИСТЕМЫ *

Можно использовать ряд различных систем межэтажных рамп, чтобы транспортные средства могли преодолевать приблизительно 10 футов (3 м) высоты между уровнями парковки. Некоторые из этих систем имеют отдельные и эксклюзивные пандусы, в то время как другие используют непрерывные наклонные полы, которые подходят как для припаркованных автомобилей, так и для межэтажных проездов.

Пандусы могут быть прямыми, изогнутыми или комбинированными. Нет единой системы рампы, подходящей для всех приложений. Выбор должен основываться на магазине, размерах и характеристиках парковки.Пандусы могут быть рассчитаны на одностороннее или двустороннее движение. Однако пандусы шириной в одну полосу не должны использоваться с двусторонним двусторонним движением.

В некоторых случаях топография участка позволяет получить прямой доступ к нескольким уровням парковки со стороны уличной системы. Это желательное устройство, поскольку оно оставляет больше места для парковки и обеспечивает большую гибкость при распределении трафика между уличной системой и парковкой.

Время и удобство важны для движения по рампе, поэтому при любом сравнении типов рамп следует учитывать их.Фактический ход извести на пандусах мало различается для разных типов систем пандусов; тем не менее, некоторые системы рамп имеют больше возможностей для задержки, вызванной конфликтующим движением транспорта, чем ограничивают пропускную способность рамп. Другие факторы, влияющие на конструкцию аппарели, включают размеры аварий, стоимость конструкции и возможность удобного размещения транспортных средств и водителей,

Анализ движения рампы »

Система пандусов включает в себя любую часть этажа складов, используемую транспортными средствами, перемещающимися между уровнями. Почти каждая успешная система рамп требует, чтобы автомобили двигались приблизительно по круговой траектории при перемещении между уровнями парковки.Количество поворотов на 360 градусов, необходимых для прохождения через гараж, и высота конструкции парковки являются серьезными проблемами, особенно в конструкциях с самосвинкой.

Обычно желательно ограничить максимальное количество полных оборотов пятью или шестью. В зависимости от типа системы рамп, это будет контролировать максимальное желаемое количество уровней парковки и ограничивать количество парковочных мест, которые водитель должен пройти во время движения по гаражу,

Водители иногда отвлекаются или обеспокоены осознанием высоты при движении по верхним уровням парковки - состояние, которое может усугубиться, если уровни парковки простираются выше, чем соседние здания.Чтобы не отвлекать водителя.

* Планирование и эксплуатация гаража, Eno Foun do Hon tor Transportation, Inc., Вестпорт, штат Коннектикут, 1978 г.

Парапетные стены

вдоль съездов должны быть спроектированы так, чтобы водителю не было видно окрестностей за пределами парковки.

Тип проезжей части и прилегающий пандус «Системы пандусов можно разделить на два типа в зависимости от количества помех между движением по пандусу и операциями по отгрузке парковки. Системы рамп, разработанные по принципу «свободной дороги», обеспечивают пути движения между этажами, полностью отделенные от потенциально конфликтующих движений при парковке и снятии с парковки.Колесные системы, в которых частичное или полное движение рампы выполняется в проходах доступа, можно назвать типом «смежной парковки». Количество парковочных мест, прилегающих к пандусу, может варьироваться от небольшого количества до площади помещения. (См. Рис. 1.)

Системы пандусов

Clearway обеспечивают самое безопасное движение с наименьшей задержкой и, за исключением конструкций с наклонным полом, предпочтительны для конструкций с самостоятельной парковкой. Однако система пандусов для небольших гаражей редко бывает возможной.

Рекламный макет парковки требует меньше площади на одно парковочное место из-за двойного использования путей движения и, следовательно, может быть использован с выгодой на небольших земельных участках.Однако конструкции смежных пандусов более восприимчивы к дорожным движениям и потенциально опасным ситуациям.

Фактические скорости движения свободно движущихся транспортных средств по двум типам аппарелей сильно не различаются. Задержки на системе пандусов на прилегающей стоянке, вызванные маневрами и отпарковкой, трудно измерить, но их следует учитывать как значительную величину. Задержки будут больше на уровнях парковки, ближайших к уровню улицы, поскольку на этих уровнях всегда находится большее количество транспортных средств в системе циркуляции.

Концентрическая конструкция против тандемной рампы. Системы рампы также можно классифицировать как концентрические или тандемные, в зависимости от того, вращаются ли пути Irovel транспортных средств, движущихся вверх и вниз между уровнями парковки, вокруг одних и тех же или отдельных центров. Спирально-изогнутые (спиральные) пандусы обычно строятся концентрически для экономии места и получения более плоских уклонов. Системы с прямыми рампами могут иметь концентрическую или тандемную конфигурацию.

Транспортные средства, движущиеся по рамповой системе, могут двигаться как по часовой стрелке, так и против часовой стрелки.Вращение против часовой стрелки обычно предпочтительнее в Соединенных Штатах и ​​других странах, где водители обычно сидят в транспортных средствах левой стороной, поскольку оно помещает водителей внутрь поворотов, что позволяет лучше управлять транспортным средством.

Определение противоположной рампы, параллельной Венере Для того, чтобы транспортные средства вращались в том же направлении, что и система пандусов, пандусы вверх и вниз должны иметь наклон в противоположных направлениях, что требует наличия противоположных поверхностей пандусов. Если подъем и спуск имеют одинаковый уклон, поверхности рампы параллельны, и транспортные средства должны вращаться в противоположных направлениях.

Хотя существенной разницы в удобстве эксплуатации не наблюдалось, очевидно, что противоположные типы рамп более безопасны, поскольку все транспортные средства должны двигаться в одном направлении. Однако строительство параллельных рамп значительно дешевле.

Типы геометрических рамп

Для безопасности, удобства и эффективности движения путь, по которому идет съезд через транспортный поток на любом этаже гаража, должен быть коротким, с минимальным количеством поворотов и транспортных переходов.Расположение рамп в гараже должно быть согласованным, чтобы быть как можно более простым и понятным.

На конструкцию и расположение пандусов влияет (1) ориентация шумного транспортного потока к точкам входа и выхода с главной улицы и к другим системам пандусов, которые могут существовать в больших гаражах, (2) соответствие пандусов проходам для доступа на каждом этаже и (3) размеры сайта.

Прямые пандусы. Пандусы в системе с прямыми пандусами обычно должны быть «наложены» друг на друга для экономии строительства и равномерности движения транспорта.Укладка пандусов создает «пандусный колодец». С точки зрения плана, сумма площадей рамп-колодцев системы и площади пола, содержащей проходы, используемые для шумного движения портал-портал-портал, представляет собой площадь рампы, или оболочку. Он проходит вертикально через конструкцию парковки (за исключением уровней крыши и / или basem®ni).

Для гаражей с прямым пандусом система пандусов обычно имеет прямоугольную форму (без учета изогнутых концов пандусов) с углублениями для пандусов вдоль длинной стороны конструкции.Это связано с тем, что для удовлетворения критериев уклона аппарели требуется большее расстояние по горизонтали, чем для обеспечения движения транспортных средств между концами аппарели.

На рис. 2 показана базовая система с прямым пандусом, имеющая пандус только с одной стороны. В этой системе автомобили движутся по эллиптическому пути, большая часть которого проходит по ровным поверхностям. На рис. 3 показана система параллельных пандусов с пандусами с двух сторон конструкции. Поворотные движения пандусов вверх и вниз выполняются в разных зонах, а движение пола - в двухстороннем движении по одному и тому же проходу.В зависимости от ширины конструкции ход пола может быть разделен по направлению. Системы, представленные на рис. 2 и 3, очень легко адаптируются к точкам входа и выхода на одной и той же улице.

На рис. 4 изображена система противостоящих прямых пандусов смежного типа. Дорожки для сквозных движений вверх и вниз падают в тот же проход.

Рис. 1 Автостоянка axamplei, которая включает в себя системы прилегающих парковочных рамп для движения транспорта, въезжающего на свободную проезжую часть *, для движения, покидающего объекты.

Ликвидация пунктов пропуска. На рис. 5 изображена система свободного прохода, противоположная прямолинейной. Концы противоположных пандусов на главном этаже или наоборот направлены в противоположные стороны, что делает этот тип подходящим для строений с точками входа и выхода на отдельных улицах. Эта конструкция может быть адаптирована для входа и выхода на одной и той же улице, но требует поворота на 180 градусов на основном этаже, что требует дополнительного пространства.

5системы с прямым колесом имеют преимущество в относительно узких зданиях.Для них требуется меньше Пол

Рис. T Параллельная система с прямыми пандусами с пандусами на двух берегах конструкции.

площадь, чем спирально-изогнутые пандусы, и более простая в строительстве, особенно в существующих сооружениях, переоборудованных в гаражи для свинины. Однако резкие повороты, необходимые для съезда с прямой аппарели, являются недостатком.

Двухуровневые или ступенчатые системы. Гараж в шахматном порядке, изобретенный Фернаном Э. д'Юми, теперь обычно называют двухуровневым гаражом.Он состоит из двух секций, при этом уровни пола в одной секции разнесены по вертикали на половину этажа от уровней в соседних секциях. Короткие прямые пандусы, наклонные в разных направлениях и разделенные необходимым расстоянием, легко делают поворот на 180 градусов между пандусами, соединяя полуэтажные этажи.

В системе двухуровневых перекрытий можно применять любые комбинации прямых пандусов. Направление движения транспорта может быть одинаковым, и в этом случае проходы являются односторонними, что уменьшает конфликты - пути разворота могут перекрываться, требуя меньше места для системы пандусов.Вращение может быть также выполнено в противоположных направлениях, что упрощает строительство пандуса за счет подъема и опускания пандусов в одной плоскости.

Перегородка между половинами двухуровневой конструкции

Рис. 3 Прямолинейная система с одной рампой.

Рис. 6 Двусторонняя система пандусов в шахматном порядке.

Рис. 3 Прямолинейная система с одной рампой.

Рис. 5 Система с прямой противоположной рампой типа Clearway.

Рис. 8 Эта система с шахматным расположением этажей обеспечивает парковку на ровных этажах и желательный односторонний транспортный поток.

Рис. 5 Система с прямой противоположной рампой типа Clearway.

Рис. 8 Эта система с шахматным расположением этажей обеспечивает парковку на ровных этажах и желательный односторонний транспортный поток.

может располагаться перпендикулярно улице или параллельно. В последнем случае может быть приподнята передняя или задняя половина. Двухуровневые перекрытия могут перекрывать друг друга от 1,5 до 1,8 м, что увеличивает эффективность использования пространства и делает узкие участки пригодными для работы,

На рисунках с 6 по 9 показаны различные типы конфигураций с разделением уровней.Рисунок 8 - самый распространенный тип.

Двухуровневые конструкции особенно подходят для небольших дорогостоящих объектов, где необходимо максимально использовать пространство. Конструкция относительно проста, а конструкция хорошо вписывается на прямоугольные участки. Эта система эффективна с точки зрения количества места для стоянки автомобилей, но, как и все системы рамп, использующие смежную парковку, частые конфликты могут возникать между циркулирующим движением и парковкой-откупориванием транспортных средств.

В одном из вариантов многоуровневой системы используются три отдельные секции, причем две концевые секции расположены на одинаковой высоте и расположены в шахматном порядке на половину этажа относительно центральной секции (см.рис.9). Требуется на пятьдесят процентов меньше оборотов, что сокращает время в пути. Однако автомобили, припаркованные на концевых участках, должны проходить дополнительную половину этажа при входе или выходе. f «Неверный путь» по рампе также более вероятен с этим типом конструкции,

Системы с наклонным полом Наклонный гараж с наклонным полом в его простейшей форме состоит из двух смежных парковочных модулей, наклоненных в противоположных направлениях, с поперечными проходами на каждом конце, так что транспортные средства, движущиеся по обоим проходам, могут поворачиваться на 360 градусов для движения. вверх или вниз на один полный уровень парковки (рис.10), таким образом, под пандусы в обычном понимании не отводится площадь. Поперечные проходы могут быть наклонными или ровными.

Опыт свиноводства показывает, что конструкция с наклонным полом хорошо подходит для самостоятельной парковки. Относительно пологий уклон пола (обычно от 3 до 5 процентов) обеспечивает удобную парковку и пешеходные прогулки. Поскольку парковка примыкает к межэтажной системе циркуляции, каждый входящий клиент имеет противник.

Рис.9 Трехуровневая система пандусов в шахматном порядке.
Рис. 10 Базовая концепция наклонного пола.

тюнинг свинины в первом доступном месте. Однако эксплуатационные проблемы на прилегающей стоянке могут вызвать заторы во время пиковых выездных движений, если не используются скоростные съезды с открытой полосой движения.

Расстояние от пола до пола в гаражах с наклонным полом больше, чем в гаражах с пандусами других типов. Однако это несколько компенсируется возможностью увеличения скорости движения из-за пологих уклонов и более длинных касательных.

Для больших конструкций желательно, чтобы только часть пола была наклонной, с ровными секциями пола на концах для образования поперечных проходов. Соединения пандусов в середине противоположных наклонных этажей обеспечивают одностороннее движение транспорта (рис. 111 *. При планировках с наклонным полом с парковкой вдоль проходов на каждом уровне можно добиться одностороннего движения транспорта, используя два гаража с наклонным полом единицы размещены встык * В центральной части уровня, где встречаются две единицы, поток движения меняется сверху вниз и наоборот.Это обеспечивает гибкость при парковке под углом, ограниченную только доступной шириной площадки (рис. 12),

Спирально-изогнутые рампы Спиральная (спиральная) рампа может представлять собой единую поверхность, которая позволяет транспортным средствам двигаться по непрерывной спиральной траектории между уровнями парковки. Когда двустороннее движение осуществляется по одной спирали, внешняя одиночная линия используется для движения вверх, поскольку она имеет больший радиус кривизны и более низкий уклон. Движение вверх обычно выполняется против часовой стрелки, а движение вниз - по часовой стрелке.

Точки входа и выхода спиральной аппарели могут быть расположены на одной или противоположных сторонах змеевика аппарели.В любом случае точки доступа к пандусу расположены непосредственно друг над другом на каждом последующем этаже. Пандусы со спиральной кривой должны быть свободными. Примеры проиллюстрированы на рис. 13 и 14,

Система двойной спирали (рис. 14) использует две спиральные поверхности, наклоненные в противоположных направлениях. Одна поверхность может использоваться для движений вверх, другая - для движений вниз. Две наклонные винтовые поверхности могут быть разделены или могут быть переплетены. Движение транспортного средства как вверх, так и вниз осуществляется в одном и том же направлении вращения.В Соединенных Штатах и ​​других странах, где используются автомобили с левосторонним приводом, предпочтительнее вращение против часовой стрелки.

Рис. 11 Система наклонного пола с переходной рампой средней точки.
Рис. 12 Система двойного наклонного пола со средней точкой пересечения.

Сплетенные системы двойной спирали популярны в высоких конструкциях (от 10 до 12 уровней парковки), поскольку количество поворотов на 360 градусов может быть уменьшено за счет использования двух отдельных винтовых поверхностей для обслуживания альтернативных уровней парковки.

Традиционно изогнутые пандусы считаются непрерывными, поскольку они обеспечивают вращение на 360 градусов между двумя уровнями парковки. Непрерывные спирально изогнутые аппарели, которые обеспечивают вращение на 180 градусов, обычно называют полукруглыми, хотя это определение не совсем правильное, поскольку криволинейная часть имеет спиральную форму.

Спирально изогнутые пандусы чаще всего располагаются в углах прямоугольных конструкций, чтобы минимизировать потерю площади, или они располагаются вне конструкции, когда доступна дополнительная площадь участка.Спирально изогнутые пандусы требуют больше места, чем прямые пандусы, но они могут обеспечить лучшую работу движения, обеспечивая плавный поворот по сравнению с резкими поворотами, которые обычно требуются на всех концах прямых пандусов. Кроме того.

эффективно для быстрого выхода.

Наклон концов прямых пандусов может привести к нежелательному перекосу площадей пола.

Пандусы для скоростных выездов. Большие парковочные сооружения с частой высокой проходимостью могут быть лучше всего обслужены с помощью пандусов для экспрессов в одном направлении движения - обычно для выездов с транспорта.Экспресс-выходы могут быть изогнутыми или прямыми и всегда спроектированы по принципу свободной проезжей части, обеспечивая одностороннее движение (рис. 15). Они, как правило, желательны для обслуживания переходных процессов с высокой текучестью. Они повышают эффективность работы за счет сокращения времени в пути и уменьшения количества конфликтов, но могут значительно увеличивают стоимость конструкции, так как они увеличивают площадь, пропорциональную каждому парковочному месту при определении эффективности использования пространства.

Стандарты Romp

Параметры конструкции рампы, определяющие приемлемость таких характеристик аппарели, как максимальный уклон и минимальный радиус кривизны, были разработаны на основе опыта эксплуатации гаража.В следующем обсуждении представлены стандарты, обычно используемые в парковочной индустрии.

Уклон пандуса Уклон (уклон) вычисляется путем умножения высоты от пола до этажа на 100 и деления на длину пандуса. Разница между длиной пандуса, измеренной вдоль склона или по горизонтали, незначительна. Уклоны на изгибах пандусов измеряются по внешней стороне край тротуара пандуса.

Максимальные практические уклоны на рампе в основном ограничиваются соображениями безопасности и психологическим воздействием на водителей, при этом способность автомобилей преодолевать подъемы и торможение является второстепенным фактором.Крутые пандусы замедляют движение транспорта и могут быть особенно опасными во влажном состоянии, требуя от водителей чрезмерной осторожности.

Спиральные системы рамп часто могут быть полезны для конструкций, расположенных на участках нестандартной формы.

Рис. 15 Пример * прямых и винтовых съездных пандусов *

Читать дальше: Информация

Была ли эта статья полезной?

автостоянка, уклон

На этот раз Mustard Games Studios представляет удивительную идею трюков с мускулистыми автомобилями 2020: игры с мега рампами для любителей трюков.Проблема: это, естественно, предполагает соответствующую длину пандуса. 4. TOP BRIGHT Car Ramp Toy для 1-2 3-летних мальчиков Подарки, игрушка для малышей на гоночной трассе с 4 деревянными машинками и 3 гаражами 4.6 из 5 звезд 2 872 $ 25,99 $ 25. Добро пожаловать в трюки на мускул-карах на мега рампе с вашими любимыми маслкарами, такими как спортивные, гоночные, классические и скоростные. Материал. Подземная автомобильная парковка рампы DWG Детальный проект; Размер: 164,88 k: Тип: Premium Drawing Категория: Торговый центр: Программное обеспечение: Autocad DWG: Collection Id: 1641: Опубликовано: четверг, 19.04.2018 - 12:03: creativemindsâ € ¦ Autocad рисунок рампы подземной автомобильной парковки Деталь, которая соединяется с цокольным этажом и цокольным этажом.Alibaba.com предлагает 1 745 продуктов для уклонов от автомобильных рамп. 27 декабря 2015 г. - Пандус не должен быть круче 15%. Любой уклон более 1:20 и менее 1:12 на доступном маршруте считается пандусом, который требуется для соблюдения кодов доступности и соответствия требованиям ADA. 5. При этом, если максимальная высота автомобильной рампы составляет 5 дюймов, длина автомобильной рампы должна быть не менее 25 дюймов. Требуемый вертикальный зазор для любого пандуса, ведущего на уровень парковки, где есть доступное парковочное место, составляет 8 '2'.Тип парковочного места на цокольном этаже относится к парковке, расположенной ниже уровня в жилом здании. • Многоэтажная автостоянка или гараж - это здание (или его часть), которое спроектировано специально для автомобильной стоянки и где есть ... конец пандуса на половине уклона самого пандуса. Переходные уклоны • Мин. длина 12 футов = 1/2 уклона пандуса Ширина пандуса Прямой пандус с односторонним движением - мин. 12 • Рекомендуется соответствие австралийскому / новозеландскому стандарту, но не • Подвальная автостоянка Подробный план этажа многоцелевого здания, который включает подробный вид выходных ворот, въездных ворот, внутренних дорог, открытых дорог, автомобильной рампы, указанной автомобильной стоянки и многое другое.Покажите поперечное сечение пандуса, сделанное на линии, где происходят максимальные изменения уклона. Руководство по проектированию пандусов можно получить из Австралийско-новозеландского стандарта для внеуличной парковки, Часть 1: Средства для парковки автомобилей, и любых последующих поправок. Эти три значения наклона кривой ADA предварительно установлены в нашем калькуляторе рампы. Уклон тротуара должен составлять 1-2% минимум на 4 фута. Какой длины пандус нужно покупать? (ix) пандусы, ведущие непосредственно к уровням подземной парковки с максимальным уклоном 15%, и переходные зоны вверху и внизу с максимальным уклоном Максимальный уклон пандуса, переходы вверху и внизу, а также уклоны парковочных мест вероятно, регулируется местным кодексом зонирования в главе, посвященной «Спецификации пандуса для инвалидных колясок: уклон и подъем».требуются на 1/2 уклона пандуса. Проверка соответствия пандуса стандартам ADA. Автомобильные подъемники заменяют обычную рамповую систему для доступа к парковочному месту. См. Также структуру парковки WBDG. Уклон может быть выражен как процентное соотношение между съездом А, состоящим из горизонтальных наклонных участков, соединенных ровными площадками между спусками. Многоэтажные автостоянки обычно находятся на вокзалах, в больницах, в аэропортах и ​​в центрах городов. Теперь, если у вас есть пандус высотой 5 дюймов и длиной 40 дюймов, то вы смотрите на 12.Оценка 5%. Откройте для себя (и сэкономьте!) Эта таблица расчета рамп поможет вам выяснить, какой длины должна быть ваша Roll-A-Ramp. Детали плана этажа автостоянки подвала файла dwg многоцелевого здания. Обычно рекомендуемые углы наклона: 4,8 градуса: Это соответствует Закону об американцах с ограниченными возможностями - щелкните здесь, чтобы получить дополнительную информацию о Roll-A-Ramp и ADA 2. Предпочтительны уклоны от 1:16 до 1:20. Рекомендуемый уклон для прямых пандусов в таких ситуациях, как: Автостоянки на половине палубы, где вертикальное расстояние между палубами меньше 1.5м, это 1: 6. На всех чертежах должны быть указаны отметки, уклоны и размеры. 3.2.2 Следующие стандарты проектирования минимальных парковочных мест применяются к парковкам во дворе: ширина пролета должна быть не менее 2,4 м x 4,8 м; ширина площадки для парковочных мест, предназначенных для людей с ограниченными возможностями, должна быть не менее 3,6 x 4,8 м; уклон рампы не должен быть круче 1 из 10 или 1… xTransitions требуется, если изменения превышают 1: 8… ваши собственные пины на Pinterest. Некоторые местные постановления ограничивают наклон рампы до 10%. Требования к пандусу подробно описаны в стандарте DIN 18040.застроенный пандус может не выступать в минимально необходимое пространство для ... необходимого вместе с шестью доступными парковочными местами. Пандусы могут быть такими крутыми, как 16%, если движение пешеходов ограничено по рампе… Для нашего второго примера допустим, что вы владеете коммерческим зданием, в котором уже есть погрузочная рампа. 1. Каждый местный орган власти устанавливает свои стандарты парковки в текущем Плане развития. Механизированные парковочные системы предлагают реальный вариант для создания парковочных мест. При изготовлении рамп для автомобилей используются три основных материала, в первую очередь из промышленной резины, за которой следуют твердый пластик и сталь.Максимальный рекомендуемый уклон для скоростных пандусов составляет 12%, поскольку максимальный уклон пешеходных пандусов, разрешенный большинством строительных норм и правил, составляет 1/8 дюйма на фут. Пандусы на автостоянках. Парковка как часть общей транспортной системы - одна из важнейших проблем нашего времени. Какой должен быть уклон пандуса для автомобилей? Уклон парковочной рампы не должен превышать 6,67% уклона, что является максимальным уклоном парковки, разрешенным Международным строительным кодексом (IBC). Несмотря на способность гаражей вместить большое количество автомобилей, многоэтажные парковки также имеют ряд явных недостатков, которые возникают из-за их высоких, закрытых и часто тускло освещенных мест.99 $ 29,99 $ 29,99 Градиенты xDriveway в пределах собственности не должны превышать 1: 4 (т. Е. 25%). Наиболее важным фактором в этом отношении является наклон пандуса, который обычно не должен превышать 6%. Максимальный уклон после первых 6 м от границы участка составляет 12,5%. Выровнять аппарели с передними или задними колесами легко, а • 1:12 - максимальный уклон аппарели для новых конструкций; 1:16 - удобный спуск; 1:20 - минимальный уклон - ниже этого значения он не считается рампой (например, e.г., поручни не нужны) В каждом случае максимально допустимый подъем составляет 30 дюймов (760 мм). Для уклонов более 10%, переходы сверху и снизу не менее 8 футов. Первое, что может случиться, когда вы паркуетесь на наклонном склоне, - это неточные показания ваших жидкостей. Уклон парковочной рампы не должен превышать 6,67% уклона, что является максимальным уклоном парковки, разрешенным Международным строительным кодексом (IBC). Другие пандусы Максимальный уклон = 1: 8 уклон = 1,5: уклон 12 = уклон 12,5% = уклон 7,13 ° Определение пандуса В U.S. согласно Закону США об американцах с ограниченными возможностями (ADA), пандус - это наклонный маршрут, построенный с уклоном более 1:20 (один дюйм вертикального подъема на каждые 20 дюймов горизонтальной длины или пробега) и должен соответствовать стандартные спецификации ADA для пандусов. Самая частая тема, которую я задаю на веб-страницах экспертов, - это уклон пандусов на автостоянках. Если у вас автомобиль среднего размера, вам понадобится автомобильный пандус вместимостью от 6 500 до 10 000 фунтов. На особо сложных участках уклоны до 15% могут быть приемлемыми, если 7.Пандус перехода от 5% до 10% предусмотрен внизу на длине 4 м. Пандус имеет длину 15 футов и поднимается в высоту на 20 дюймов. 13 сентября 2017 г. - этот пин обнаружила regina valensia. Таблица расчета рампы. Способность управлять уклоном зависит как от его наклона, так и от его длины. Съезд с наклонной дороги, ведущий к тротуару, должен иметь переход уровня (не более 5%), чтобы капот автомобиля не закрывал обзор. Периодическая парковка на наклонном склоне может не повредить вашему автомобилю, но постоянная и регулярная парковка, подобная этой, будет иметь пагубные последствия для некоторых частей.Длина пандуса, которая, однако, часто не доступна в необходимом виде. Эти системы обычно работают либо по принципу штабелирования, либо по принципу хранения. 17 июля, 2017 - Дизайн пандуса парковочного гаража Наклон пандуса для парковки, Структура парковки Фото пандуса, Дизайн пандуса парковки Наклон пандуса для парковки, Изображение пандуса структуры парковки, Дизайн пандуса гаража Наклон автостоянки Наклон пандуса, структура парковки Галерея пандуса Водители те, кто пользуется многоэтажными автостоянками, иногда называемыми гаражами, часто пользуются рядом преимуществ, которые предоставляют конструкции.пандусы только для пешеходов = 1:15 до 1:20; Для пандусов круче 1:10 требуются 3-метровые переходные зоны, верхняя и нижняя части которых должны составлять не менее 1:12. Подробнее… Существует ли минимальный процент общего количества мест на общественной автостоянке, который должен быть зарезервирован для автомобилистов с ограниченными физическими возможностями? Конструкция уклона пандуса для парковки. 1 Конструкция пандуса A. Уклоны пандуса: Максимально допустимый уклон пандуса на первых 6 м (20 футов) от границы участка составляет 10%. Вам доступны самые разные варианты уклона автомобильной рампы. 3. Вы хотите рассчитать длину погрузочной рампы и рассчитать уклон, если он соответствует стандартам ADA.Максимально допустимый уклон в любой новой конструкции составляет 1:12 с максимальным подъемом 30 дюймов (76,2 см) без приземления. Согласно определению WBDG, уровень обслуживания (LOS) (см. Стандарты архитектурной графики, 10-е издание, стр. 106) внутренней / подвальной парковки - LOS B, что указывает на использование некоторыми незнакомыми пользователями, умеренную дневную текучесть кадров и средний процент. малых автомобилей и легких грузовиков; и требуются проходы с односторонним движением 11 футов 0 дюймов по прямым и 13 футов 6 дюймов по поворотам. Предпочтительно, чтобы уклон парковочной рампы составлял 5% или меньше, хотя в очень густонаселенных городских районах население допускает уклон до 7%.Тем не менее, руководство по пандусу для парковки предлагает минимальный уклон перехода в 12 футов-Джонг, равный половине уклона пандуса, чтобы увеличить расстояние обзора водителя на гребне пандуса и… Автомобильные пандусы для проездов Использование автомобильных пандусов может быть больше удобнее и безопаснее в использовании, чем домкрат и ось, если у вас наклонная подъездная дорога (хотя мы всегда рекомендуем работать на ровной поверхности). уклона пандуса 17,6% и для перехода на ровный уклон без необходимости в зоне перехода между уклонами. Системы механизированной парковки могут быть примерно такими: цена на этот пандус колеблется от 20 до 150 долларов.ТРЕБОВАНИЕ Уклон пешеходной дорожки xCouncil не должен превышать 1:20 (т. Е. 5%).

Где найти рукавицы Бравады в Gta 5 Online, Котор 2 Sentinel Prestige Class, Кодекс федеральной школы медсестер Университета Мэриленда, Кто любит Адама в дупле, Табулатура гитары мечты Ники, Подержанные мобильные дома Canton, TX,

Сопутствующие

Конструкция уклона автомобильной рампы

Требования к пандусу подробно описаны в стандарте DIN 18040. Расчетные уровни воды для определения оптимальной высоты пандуса и пандуса.Custom Ramp Builder Каков ваш рост в дюймах? ПЛАТФОРМЫ. Наклон рампы. Рекомендации по проектированию парковочных рамп 7 Когда владельцы решат, что D-B подходит для их проекта, у них может быть больше шансов на успех проекта, используя следующие процедуры. Эти соображения включают типы пользователей в гараже, схемы движения, видимые вывески, а также доступ для водителей и пешеходов. Если пандус будет использоваться человеком, прикованным к инвалидной коляске, уклон не должен превышать 1:12. Sehr robust und extrem... Пандусы для дворов от Handi-Ramp представляют собой экономичную замену постоянной погрузочной платформы, позволяя вилочным погрузчикам быстро загружать и выгружать грузы. При исследовании рамп для гонок выяснилось, что любители спортивных автомобилей желают спать и простую конструкцию рамп. Спланируйте «ориентировочные» проблемы в дизайне гаража, которые относятся к легкости, с которой пользователи могут ориентироваться в конструкции и вокруг нее. Ознакомьтесь с дополнительными идеями о дизайне парковки, планировке, дизайне пандусов. Фотография x в Бридженде, Уэльс.2- Обычно не круче, чем 1:12, но… КОНСТРУКЦИЯ ПАНЕЛИ 1) Противоположная конструкция рампы • Транспортные средства вращаются в одном направлении • Пандусы подъема и спуска в противоположном направлении • Требуемые поверхности рампы должны быть противоположны • Работа более безопасна 2) Параллельно • Наклон пандуса вверх и вниз в одном направлении • Поверхность пандуса параллельна • Транспортные средства должны вращаться в противоположном направлении • Более дешевая конструкция Увеличение высоты клиренса повлияет на обозначение LOS, и это также будет распространяться на процент уклона уклона.Парковка как часть общей транспортной системы - одна из важнейших проблем нашего времени. RACERAMPS RR-56 Race Ramps 56 дюймов. ДЛИНА 1190 ММ. Aluminiumrampe zum praktischen Auffahren und Verladen auf Anhänger или в Transporter. Если уклон будет слишком низким, ваше кресло-коляска не сможет эффективно добраться до вашей двери. Какой у вас целевой уклон? Увеличение высоты просвета повлияет на обозначение LOS, а также на процент уклона уклона. бордюр должен быть не менее 10 футов в длину) и не более 1.5 дюймов. Результат изображения для ландшафтной архитектуры в соответствии со стандартами склонов. Многоэтажные автостоянки обычно находятся на вокзалах, в больницах, в аэропортах и ​​в центрах городов. Съезд с наклонной дороги, ведущий к тротуару, должен иметь переход уровня (не более 5%), чтобы капот автомобиля не закрывал обзор. Спроектируйте план гаража на основе одной из шести классификаций «уровня обслуживания» или LOS, в зависимости от предполагаемого использования и местоположения конструкции. Alu Auffahrrampe Kawasaki KLE 500 Макс.750 кг. Конструкция ската автомобильной рампы. 29 Апр, 2019 - 44+ Идеи архитектуры дома на склоне # дом. Тим Хаас: База данных по парковкам: Функциональный дизайн: Какова подходящая вертикальная циркуляция для парковочных пандусов и скоростных пандусов. Самая частая тема, которую я задаю на веб-страницах экспертов, - это уклон пандусов на автостоянках. Максимальный уклон наружной рампы зависит от преодолеваемой высоты (h) и горизонтальной длины (d) плоскости. По сути, это крытая многоуровневая автостоянка.29 Апр, 2019 - 44+ Идеи архитектуры дома на склоне # дом. 1- состоит из нескользящей поверхности шириной 1200 мм с выступом 75 мм по обоим краям, поручня с одной стороны (или с обеих сторон, если пандус открыт с обеих сторон) и плоской / ровной площадки наверху. и дно (минимум 1200 x 1200 мм) для входа и выхода с пандуса, чтобы человек мог безопасно повернуть и остановиться. Конструкции с прямым пандусом гаража обычно имеют наибольшее пространство непосредственно перед входом. Точно так же процентные значения уклона внутренних пандусов допускают уклон 10% только для преодоления очень небольших высот, например, ступеньки до 30 сантиметров.Подъездная рампа Коллекция Пенни Далтон. В этом последнем рекомендуемом варианте пользователь инвалидной коляски не сидит на сиденье, а наклон пандуса составляет 15 градусов. Пандус с уклоном от 1:12 до 1:16 может иметь максимальную горизонтальную длину 30 футов (9,14 м) без приземления. План парковки Автомобильная стоянка Проектирование пандуса Проектирование здания Подъездная дорожка Пандус Архитектор Данные Пандус Лестницы Парковочные решения. С пандусами для транспортных средств,…, Как спроектировать и построить пандус сарая. Типичная высота 10 футов обычно требует уклона пандуса 5.56 процентов. Доступ к нему легко получить спереди или сзади вашего автомобиля, но, возможно, будет трудно получить доступ к нижней части автомобиля. МакКоннелл рекомендовал не более 5% изменения наклона между

Дом в аренду рядом со мной, Крышка резервуара для чистой воды для домашних животных Hoover Powerdash, Дафон Эмодзи Иос, Карта Орегона диких свиней, Лучший полусладкий шоколад, Cessna 182 P-ponk Преобразование, Руководство Ilive Ihb23b, Jelly Belly Net Worth, Целебные камни от аппендицита,

уклон парковочной рампы

Если автостоянка построена на наклонном участке, она может быть двухуровневой или иметь наклонную парковку.27 января, 2021 - Дизайн пандуса парковки Склон автостоянки Наклон пандуса, структура парковки Фото пандуса, Дизайн пандуса парковки Наклон пандуса автостоянки, Изображение пандуса конструкции парковки, Дизайн пандуса гаража Наклон автостоянки Наклон пандуса, структура парковки Галерея пандуса ИСКЛЮЧЕНИЕ : Наклон существующей рампы не должен превышать 1 фут подъема до 8 футов горизонтального спуска. Чертеж соответствует плану размещения… 3.4.6.7. Обычно максимум. (d) 1 из 10 для внешнего пандуса.Какой длины пандус нужно покупать? Максимальный рекомендуемый уклон для скоростных пандусов составляет 12%, поскольку максимальный уклон пешеходных пандусов, разрешенный большинством строительных норм и правил, составляет 1/8 дюйма на фут. На особо сложных участках уклоны до 15% могут быть приемлемыми, если внизу предусмотрен переходный пандус от 7,5% до 10% на длине 4 м. Для стандартных доступных парковочных мест минимальные требования к размеру должны быть не менее 96 дюймов (8 футов) в ширину и должны занимать всю длину стойла. требуются на 1/2 уклона пандуса.б. Расчет уклона Рассчитайте уклон в градусах и процентах, а также расстояния по длине и высоте. Скоростные пандусы могут быть крутыми до 16%, если… или парковка не будет необоснованно препятствовать движению транспортных средств по полосе движения на улице общего пользования. допустимый уклон пандуса записывается как 1:12. Закон об американцах с ограниченными возможностями (ADA) устанавливает и обеспечивает соблюдение правил с такими критериями проектирования, как уклон парковок, тротуаров и пандусов. 27 декабря 2015 г. - Пандус не должен быть круче 15%. Я использовал стрелку наклона, чтобы добиться этого.Пандус состоит из горизонтальных наклонных участков, соединенных ровными площадками между спусками. Чтобы измерить уклон, положите один конец столярного уровня на сторону подъема пандуса ... Пандусы для транспортных средств, которые используются для вертикального движения, а также для парковки, не должны превышать уклон 1:15 (6,67 процента). Будут рассчитаны два других значения и общее расстояние. Эта таблица расчета рампы поможет вам определить, какой длины должен быть ваш Roll-A-Ramp. Итак, как можно одновременно делать двухсторонний уклон? (x) подъездные проходы, обеспечивающие прямой доступ ко всем парковочным местам, с максимальным уклоном… Максимально допустимый уклон в любой новой конструкции составляет 1:12 с максимальным подъемом 30 дюймов (76.2 см) без приземления. Структура парковки, встроенная в… В нашем втором примере предположим, что вы владеете коммерческим зданием, в котором уже есть погрузочная рампа. Некоторые местные постановления ограничивают наклон рампы до 10%. Часто уклон играет гораздо более важную роль в дизайне и в нашей жизни в целом, чем думает большинство людей. См. Также структуру парковки WBDG. Уклон парковочного пандуса не более 5% является предпочтительным, хотя в очень густонаселенных городских районах общественность допускает уклон парковочного пандуса до 7%.Пандус имеет длину 15 футов и поднимается в высоту на 20 дюймов. Пандус спускается с запада на восток. Согласно определению WBDG, уровень обслуживания (LOS) (см. Стандарты архитектурной графики, 10-е издание, стр. 106) внутренней / подвальной парковки - LOS B, что указывает на использование некоторыми незнакомыми пользователями, умеренную дневную текучесть кадров и средний процент. малых автомобилей и легких грузовиков; и требуются проходы с односторонним движением 11 футов 0 дюймов по прямым и 13 футов 6 дюймов по поворотам. Максимальный уклон 20% на подъездной дорожке или пандусе.Везде, где это возможно, доступ к коммерческой и многоквартирной собственности должен быть обеспечен на улицы, не примыкающие к районам землепользования R-1, R-1.8, R-2.5, R-3.5, R-4, R-5 или R-7.5. Чтобы обеспечить достаточное маневрирование, одиночные пандусы должны быть не менее 60 дюймов в длину и 36 дюймов в ширину. Рекомендуемые рекомендации по проектированию парковочных рамп 2 Рекомендации по проектированию структуры парковок 1. Их основная линия - (206) 386-9012, и вы также можете связаться с ними, чтобы сообщить о текущем нарушении по неэкстренному номеру SPD (206) 625-5011.Уклон парковочной рампы не должен превышать 6,67% уклона, что является максимальным уклоном парковки, разрешенным Международным строительным кодексом (IBC). Поверхности парковки должны быть из бетона или аналогичных негорючих и невпитывающих материалов. Введите для расстояния и наклона два значения, из которых хотя бы одно является расстоянием. Таблица расчета рампы. 406.2.6 Пол. Управление парковки Сиэтла (SPD) обеспечивает соблюдение правил парковки для инвалидов. Рядом с местом для парковки должен быть обозначен проход шириной 60 дюймов (5 футов), ведущий к пандусу или доступному входу.пандус высотой 6 дюймов по вертикали пересекает горизонталь. Он содержит информацию, которая поможет разработчикам и дизайнерам включить компоненты структуры парковки в предлагаемые проекты. Съезд с наклонной дороги, ведущий к тротуару, должен иметь переход уровня (не более 5%), чтобы капот автомобиля не закрывал обзор. (1) За исключением случаев, предусмотренных Статьей 3.3.2.4 для проходов, максимальный наклон пандуса должен составлять: (a) 1 из 10 при любом собрании, уходе, уходе и лечении, задержании или жилом помещении, (b) 1 дюйм 6 в помещениях или на площадях, классифицируемых как использование кафельной плитки или промышленное использование, (c) 1 из 8 на любой другой площади пола, и.Другие пандусы Максимальный уклон = 1: 8 уклон = 1,5: 12 уклон = 12,5% уклон = 7,13 ° уклон Определение пандуса В США в соответствии с ADA (Закон об американцах с ограниченными возможностями) пандус представляет собой наклонный маршрут, построенный с уклоном более 1:20 (один дюйм вертикального подъема на каждые 20 дюймов горизонтальной длины или участка) и должен соответствовать стандартным спецификациям ADA для пандусов.
Как удалить Family Manager в Gmail, Abadon Aew Без макияжа, Рэп-песня с арахисовым маслом, Псевдокод для рекурсивного двоичного поиска, Sims 4 Child Cc Tumblr, Как закрепить чужой твит, Малые фермы на продажу, Соус для пасты Nadiya Hussain, Ананасовый сок холодного отжима рядом со мной, Ноты для аккордеонной клавиатуры, Дочь Патти Смит, Где живет Келли Сиглер, Город-призрак на закате Номер телефона Optum Hr, Метод извлечения с помощью противозачаточных таблеток Reddit,

Лучшие автомобильные рампы на 2021 год

Если вы мастер по ремонту автомобилей и гаражей, в какой-то момент вам пришлось поднять свою машину в воздух и залезть под нее - и, более чем вероятно, вы использовали проверенные временем автомобильные домкраты и подставки для сделай это.Но я здесь, чтобы сказать вам, что есть еще один вариант: автомобильные пандусы. Поверьте, они изменят вашу жизнь.

Здесь, на Roadshow, мы любим регулярно поворачивать ключи в выходные дни. С этой целью мы составили список наших любимых автомобильных рамп, доступных сегодня. Эти рекомендации по выбору оптимальных рамп для автомобилей основаны на сочетании рейтингов пользователей на лучших торговых сайтах и, что наиболее важно, на практическом опыте. После нашего списка лучших автомобильных рамп, следите за обновлениями, чтобы узнать, что искать на автомобильной рампе, прежде чем тратить свои кровно заработанные деньги.

Черная вдова

Нам нравятся эти автомобильные пандусы за их прочный, ударопрочный пластик и решетчатую конструкцию отверстий для сцепления, которая позволяет фильтровать грязь, снег и воду для лучшего сцепления с дорогой.Грузоподъемность этих пластиковых аппарелей подходит для автомобилей с полной массой 16 000 фунтов. Пандусы размером 35,5 на 12 на 8,5 дюймов поднимают автомобиль на 6,25 дюйма над землей.

Угол наклона автоматической рампы составляет около 15,6 градусов, поэтому он подходит для большинства транспортных средств. Они не гнездятся, поэтому они займут немного больше места для хранения, но они имеют легкий вес 19 фунтов.

Пандусы для носорогов

Как и набор рамп Black Widow, эти RhinoRamp могут выдерживать 16 000 фунтов полной массы транспортного средства, что делает их идеальными автомобильными рампами практически для любого транспортного средства.Эти пандусы, изготовленные из прочной пластмассы с ромбовидным протектором для обеспечения хорошего сцепления, весят чуть более 21 фунта и складываются вместе для удобного хранения. При ширине 13 дюймов они обеспечивают прочную основу для шин шириной до 9,5 дюймов и высотой 11,5 дюймов. Однако угол наклона служебной аппарели - это довольно крутой наклон в 17 градусов.

Несмотря на то, что компания рекламирует нескользящую базу CoreTRAC, установленную на каждом Rhino Ramp, некоторые обозреватели и сотрудники Roadshow по-прежнему сообщают о некотором скольжении при попытке подъехать по ним.

Рампы для гонок

Да, это дорого, но мы не говорили вам захлопнуть вашу Honda S2000, чтобы сделать и без того низкопрофильный автомобиль еще ниже, не так ли? Эти сверхдлинные рампы для гонок означают, что начальный угол уменьшен до 6.8 градусов, хотя к верху он увеличивается до 10,8 градусов. Пандусы достаточно широки, чтобы вместить шину шириной 10 дюймов и обеспечивать подъем на 8 дюймов, и они разделяются на две части, чтобы вам было легче получить доступ к нижней части вашего автомобиля.

Компания рекомендует эти пандусы для автомобилей весом менее 6 000 фунтов; каждая рампа может выдержать 1500 фунтов. При длине 72 дюйма они не самые компактные, но, опять же, они делятся на две части для более удобного хранения. Они очень легкие, каждый весит всего 14 фунтов.

Если вы не совсем хотите или не нуждаетесь в пандусе длиной 72 дюйма, Race Ramps также производит комплекты пандусов с более плавными уклонами длиной 56 и 67 дюймов.

Ярость Powersports

Эти пандусы предназначены для автолюбителя, у которого есть пикап и заниженная Mazda Miata.При длине 63 дюйма и подъеме на 10,5 дюймов, уклон достаточно пологий, чтобы справиться с самыми ударами транспортных средств. Тем не менее, каждая автомобильная аппарель может выдержать 7000 фунтов веса, поэтому они достаточно прочные для более тяжелых транспортных средств, таких как большой пикап. При ширине 16 дюймов это самый широкий набор рамп из всех, и он сделан из сверхпрочного алюминия.

Обратная сторона: каждая аппарель весит 32 фунта, поэтому будьте готовы напрячь мышцы при маневрировании аппарели на место.

Techtongda

Если вам действительно нужно поднять автомобиль, этот мини-подъемник может поднять его на 10 дюймов в воздух.Эти стальные пандусы немного тяжелы, их общая масса составляет 33 фунта, но некоторые могут чувствовать себя более комфортно, поднимаясь на своей машине по металлическим пандусам, а не по пластиковым. Каждая стальная рампа может выдержать 3330 фунтов и состоит из ступенек на расстоянии 3 дюймов друг от друга. Длина 37 дюймов означает, что угол наклона немного крутой, поэтому, вероятно, лучше всего подходит для грузовиков и внедорожников с большим углом въезда.

Пандусы со скидкой

Может быть, вам просто нужен небольшой подъемник, чтобы вставить домкрат под вашу опущенную машину, или вам просто нужно немного больше дорожного просвета, чтобы комфортно работать под вашей машиной.Эти маленькие парни поднимут ваш автомобиль над землей только на 2,5 дюйма. Каждая рампа Discount может выдержать около 2000 фунтов, а с уклоном всего 9 градусов они будут работать независимо от того, насколько сильно ударится ваша Acura Integra. Нам нравятся сотовые каналы, которые при использовании пропускают грязь и влагу, улучшая сцепление с дорогой.

Каждая автомобильная аппарель с малым клиренсом имеет размеры 27,5 на 7,75 на 3 дюйма и весит всего 4,5 фунта. Они довольно узкие, поэтому тем, у кого сверхширокие шины, стоит поискать в другом месте.

Сравнение лучших автомобильных аппарелей на 2021 год


Комплект рампы автомобильный Цена Размеры (дюйм.) Лифт (дюйм.) Угол (град.) Вес (фунты.)
Лучшие автомобильные рампы в целом Пластиковые пандусы для автосервисов Black Widow PSR295 72 доллара США 35.5x12x8,5 6.25 15.6 19
Лучшие доступные автомобильные пандусы Автомобильные рампы RhinoGear RhinoRamps MAX 45 долларов США 37.2x13x11 9 17 21 год
Лучшие пандусы для низкопрофильных автомобилей Рампы для гонок RR-72 357 долл. США 72x12x10 8 6.8-10,8 14
Лучшие автомобильные съезды, если деньги не имеют значения Алюминиевый пикап Rage Powersports с подъемником колес для обслуживания подъемных рамп 940 долл. США 63.5x16x10,5 10.5 9.5 32
Лучшие автомобильные пандусы для высокого подъемника Автосервисные пандусы шириной 3 тонны Techtongda 199 долларов США 37x11.5x10 10 15.7 33
Лучшие автомобильные пандусы для малого подъемника Пандусы со скидкой Низкопрофильные пластиковые пандусы для обслуживания автомобилей 50 долларов США 27x7.75x3 2.5 9 4.5

Поднятие автомобиля на рампу означает больше места для выполнения планового технического обслуживания, например замены масла.

Ярость Powersports

Что такое автомобильная рампа?


Автомобильная рампа - это именно то, на что она похожа, аппарель, по которой вы можете подъехать на машине, чтобы у вас было больше дорожного просвета для вас и вашей ходовой части.Даже если у вас автомобиль с большим клиренсом, использование рампы для колес означает, что у вас будет больше возможностей для снятия чрезмерно затянутого масляного фильтра. Автомобильные пандусы сделаны из пластика или прочной стали и, как правило, более безопасны, чем использование домкратов, поскольку вес автомобиля распределяется по большей площади, а не только ненадежно опирается на одну точку.

Чтобы безопасно использовать автомобильную рампу, убедитесь, что ваши колеса имеют квадратную форму и центрированы на рампе. Подъезжайте медленно и не раскручивайте шины. Для этих и всех автомобильных пандусов мы рекомендуем найти друга и использовать дополнительную опору, будь то домкрат или напольный домкрат, на случай поломки.Обязательно оставьте автомобиль на передаче или в положении P, включите стояночный тормоз и подумайте о том, чтобы поставить противооткатные упоры за задними колесами.

На что следует обратить внимание при покупке автомобильной рампы?

Первое, что вы должны учитывать при покупке любого автомобильного пандуса, - это размер вашего автомобиля и необходимый вам клиренс. Убедитесь, что вы знаете полную массу вашего автомобиля (GVWR) или, по крайней мере, его распределение веса. Таким образом, вы можете посчитать и приблизиться к тому, сколько веса приходится на каждое колесо, и, следовательно, какой размер автомобильной рампы вам нужен.Некоторые вмещают 4000 фунтов, другие - всего 1500 фунтов.

Вам также необходимо знать ширину ваших шин, чтобы вы могли безопасно подниматься по пандусам. Вы хотите, чтобы ваши шины были уже, чем пандусы, чтобы они подходили полностью. Подъезжать по рампе, когда часть вашей шины свисает с края, опасно.

Вы также можете использовать автомобильные пандусы, чтобы продемонстрировать свой автомобиль на местной вечеринке «Автомобили и кофе».

Рампы для гонок

Наконец, вам нужно знать угол въезда.Это угол между передним бампером и местом, где шина касается земли. Математика сложна, поэтому вот веб-сайт, который поможет вам в этом разобраться. Просто введите высоту бампера и длину от шины до бампера, и вуаля - угол въезда рассчитан. Не волнуйтесь, здесь есть картинки, которые вам помогут.

Когда у вас будет вся информация, вы будете готовы купить пандусы и значительно упростить замену масла.

Как предотвратить скольжение пандусов?

Большинство пандусов будет оставаться на месте, пока вы по ним поднимаетесь, благодаря нескользящей поверхности на дне.Тем не менее, вы все равно можете столкнуться с проскальзыванием, особенно если у вас ровный бетонный пол в гараже. Чтобы уменьшить скольжение, используйте их на максимально ровной поверхности. Вы также можете попробовать разместить пандусы на нескользящей подкладке или укрепить пандусы против горизонтально расположенного горизонтально размера два на четыре, удерживаемого на месте бетонными блоками или другими тяжелыми предметами. Черт возьми, вы даже можете использовать изоленту. Независимо от того, что вы делаете, мы рекомендуем иметь наблюдателя, который будет следить за вами.

Не забудьте проверить угол въезда вашего автомобиля и угол съезда.Не стоит царапать бампер по дороге.

Ярость Powersports

Незаменим в вашем гараже

Наличие набора пандусов в вашем распоряжении упрощает замену масла, промывку жидкости и другое текущее обслуживание дома прямо в вашем собственном гараже. В сочетании с напольным домкратом и домкратом для замены шин и подвески вам больше никогда не придется платить дорогостоящие гонорары механику.

Садитесь за руль и узнавайте последние новости об автомобилях и обзоры, которые отправляются вам на почту два раза в неделю.

Больше информации об автомобилях из CNET

Калькулятор уклона автомобильной рампы

Этот решатель (определение уклона) был создан jim_thompson5910 (35256): просмотреть источник, показать, разместить на ВАШЕМ сайте О jim_thompson5910: Если вам нужна дополнительная помощь по математике, тогда вы можете написать мне по электронной почте. Я беру 2 доллара за шаги или 1 доллар только за ответы.Рекомендации по проектированию парковочных рамп 2 Рекомендации по проектированию структуры парковки 1. Введение Этот документ был разработан для города Рочестер в качестве руководства по проектированию будущей структуры парковки в центре Рочестера. Он содержит информацию, которая поможет разработчикам и дизайнерам включить компоненты структуры парковки в предлагаемые проекты. Команда Расчет уклона (НАКЛОН) используется для вычисления наклона линии между двумя точками. Первая точка - это значение указанного входа, которое записывается при включении инструкции, вторая точка записывается в конце Sample Time.Вместо того, чтобы поднимать эталон до тех пор, пока он не коснется автомобиля, как описано выше, вы можете поднять один конец эталона на высоту до 7,25 дюйма, чтобы имитировать уклон любого из пандусов с наклоном 10,8 градуса. Сделайте то же самое с поднятым эталоном. на высоту 5 дюймов, чтобы визуализировать зазор между кабиной и пандусом с более пологими пандусами с углом наклона 6,8 градуса. 11 мая 2018 г. · В апреле Аманда Тоблер пошла на риск. Она включила недавно установленную солнечную крышу Tesla в своем доме в Сан-Хосе, штат Калифорния, что сделало ее одной из первых, кто сделал шаг к реализации концепции Илона Маска... (i) € €€€€€ Величина тормозного усилия влияет на тормозной путь автомобиля. Назовите еще один фактор, влияющий на тормозной путь автомобиля. …………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………. Посчитайте работу тормозов до остановки автомобиля и отдайте единицу. IStructEDРекомендации по проектированию многоэтажных и подземных автостоянок (3-е издание) 1 Институт инженеров-строителей, июнь 2002 г. Рекомендации по проектированию многоэтажных и подземных автостоянок Результаты переносных пандусов основаны на рекомендациях производителей переносных пандусов.Для некоторых государственных и коммерческих приложений требуется наклон 1:15. Чтобы определить необходимую длину пандуса, воспользуйтесь нашим калькулятором уклона 1:15. Имейте в виду, что многие производители инвалидных колясок и скутеров рекомендуют максимальный уклон, который может иметь их продукция. 05 ноября 2020 г. · Связанные калькуляторы: калькулятор линий, калькулятор уклона, калькулятор параллельных и перпендикулярных линий. Средняя точка является важным понятием в геометрии, особенно при нанесении многоугольник внутри другого многоугольника, вершины которого касаются середины сторон большего многоугольника.Давайте посмотрим на стандартный вопрос о силе тяжести на наклонной плоскости (склоне), чтобы увидеть, как мы можем это решить. Пример 1: Определите ускорение 15-килограммового ящика при спуске под углом 30 °, если коэффициент трения равен 0,15. Первое, что мы должны сделать, это нарисовать схему свободного тела ситуации. использовать. Для ступенчатой ​​рампы на длинном склоне высота подступенка должна быть ограничена до 6 дюймов (150 мм), а уклон - от 1/8 дюйма (3 мм) на фут до ¼ дюйма (6 мм) на фут. Как правило, подходят широкие ступени. совместим с коротким подъемом, потому что он обеспечивает более естественный шаг при ходьбе.Подступенки и ступени должны быть одинаковыми на любом лестничном марше. 4. В дополнение к длине пандуса необходимо как минимум 4 фута (в идеале 5 футов) дополнительного расстояния перед пандусом, чтобы обеспечить место для лица, осуществляющего уход, и инвалидной коляски или скутера, чтобы сделать повороты, чтобы попасть на пандус. . Итак, вы можете видеть, что пандус требует много места, что делает въезд в гараж с использованием прямого пандуса самым большим блоком на пандусе. Пример • Оси вращаются как обычно на уклоне • Направление предстоящего движения будет вниз по плоскости • Трение действует вверх по плоскости - Противодействует движению • Применяйте законы Ньютона и решайте уравнения. Пример трения / наклонной плоскости. Грузовик массой 4000 кг припаркован на склоне 15 °.17 января 2020 г. · Пандусы изготовлены из высококачественной резины промышленного класса, которая также снижает вибрацию автомобиля, но также снижает уровень шума при движении по бордюрам. Еще одна приятная особенность заключается в том, что бордюры имеют большую вместимость - 4 фута в ширину и 16 дюймов в высоту - что также отлично подходит для больших автомобилей. Это означает, согласно второму закону Ньютона, что если бы джип мог свободно катиться, он бы ускорялся вниз по склону со скоростью 7 125 Ньютонов, разделенных на 1450 кг, что равно 5 метрам на секунду в квадрате.После одной секунды движения джип будет двигаться со скоростью 5 метров в секунду или 11 миль в час. 21 мая 2018 г. - Изучите доску Шерил Хортон «Дизайн рампы для инвалидов» на Pinterest. Ознакомьтесь с другими идеями о пандусах для инвалидов, конструкции пандусов, пандусах для инвалидных колясок. Физика средней школы Глава 2 Раздел 3 Размер пандуса и парковки зависит от предполагаемого использования. Наше общее эмпирическое правило состоит в том, что на одной взлетной полосе должно быть около 30-35 парковочных мест для легковых прицепов. У большинства наших пандусов скорость оборота составляет 2 человека в день.От 0 до 2,5, поэтому на каждую стартовую полосу и 30-35 парковочных мест будет приходиться около 80 запусков в сутки. Рабочий пример 4.3: Подъем вверх: законы движения Ньютона Предыдущая: Рабочий пример 4.1: В рабочем примере 4.2: Блок ускорения вверх по склону Вопрос: Рассмотрите диаграмму. Предположим, что на блок, масса, действует горизонтальная сила. Кинетическая энергия в начале рампы = (1/2) (0,599) (0) = 0 Дж. Кинетическая энергия в конце рампы = (1/2) (0,599) (0,768) = 0,230 Дж. Гравитационная потенциальная энергия. Потенциальная энергия уменьшается по мере подъема тележки по пандусу.Высота до пола продолжает уменьшаться по мере того, как он опускается, поскольку высота используется для расчета потенциальной энергии.

Используйте систему координат, в которой направление оси x выровнено вверх по наклонной плоскости. (Обратите внимание, что наклон представляет собой треугольник 3-4-5, поэтому sin θ = 0,6 и cos θ = 0,8). Шаги 2-4: См. Прозрачность. Шаг 5: Примените 2-й закон Ньютона

Библиотека CAD / BIM блоков «автомобильная рампа» Бесплатные блоки, модели, символы и детали CAD + BIM Бесплатная библиотека блоков CAD и BIM - содержимое для AutoCAD, AutoCAD LT, Revit, Inventor, Fusion 360 и другие приложения Autodesk для 2D и 3D САПР.

Второй закон движения Ньютона гласит, что ускорение объекта, создаваемое чистой силой, прямо пропорционально величине чистой силы в том же направлении, что и результирующая сила, и обратно пропорционально массе объекта.

Низкий автомобильный подъемник с крутым подъездом

12 июля 2019 г. · Максимально допустимый уклон в любой новой конструкции составляет 1:12 с максимальным подъемом 30 дюймов (76,2 см) без приземления. Пандус с уклоном от 1:12 до 1:16 может иметь максимальную горизонтальную длину 30 футов (9.14 м) без приземления. Пандус с уклоном от 1:16 до 1:20 может иметь горизонтальный пробег до 40 футов (12,19 м), прежде чем потребуется ...

Тан 20 градусов составляет 0,364, поэтому на каждую ногу, пройденную по горизонтали, пандус поднимается примерно на 4 -3/8 ", что составляет примерно 1 к 3; если посмотреть с другой стороны, наклон составляет около 36%, что очень круто. Рекомендуемый уклон для пандуса для инвалидных колясок составляет примерно 1 к 20.

Расчет уклона (НАКЛОН) ) инструкция используется для вычисления наклона линии между двумя точками.Первая точка - это значение указанного входа, которое записывается при включении инструкции, вторая точка записывается в конце Sample Time.

Пандусы для дома. Домашний пандус Roll-A-Ramp® универсален и портативен, его можно настроить любой длины. Наиболее распространенный размер для домашнего использования - это 30 и 36 дюймов в ширину. Roll-A-Ramp® - отличная альтернатива постройке постоянного деревянного или бетонного пандуса, это отличный вариант для инвалидных колясок, пешеходов или скутеров.

8 июня 2019 г. - Пандус для автомобиля dwg Чертеж Autocad Парковка Чертеж для транспортного средства dwg Чертеж Autocad Парковка Посетите фото для gt Подвал Парковка Пандус Склон зимнее укрытие для автомобилей Kaliman Kevin Howard Parking

Пандус моего сарая имеет такой наклон, и он поднимается на 24 дюйма от земли до пола сарая.Общая длина моего пандуса 8 футов. Постарайтесь сделать пандус как можно длиннее, чтобы уклон составлял менее 3 дюймов на каждый фут бега. Если пандус круче этого, у вас также могут возникнуть проблемы, когда газонный трактор въезжает в сарай.

Нижний калькулятор предназначен для расчета фактического изменения расстояния, если вы знаете процентное и горизонтальное расстояние. Наш пример (в обоих калькуляторах) предназначен для понижения рейтинга на 1% (или наклона). На расстоянии более 1 мили по горизонтали, если перепад высот равен 52.8 футов, то есть изменение уклона на 1%.

Планы рампы для катания на коньках

Учащиеся вычисляют скорость и ускорение игрушечной машинки. На этом уроке силы и движения ученики строят пандусы и прикрепляют капельницу к игрушечной машинке, которая спускается по пандусу. Учащиеся вычисляют и составляют график скорости и ускорения ...

Рассчитайте уклон в градусах и процентах, а также расстояния по длине и высоте. Введите для расстояния и наклона два значения, из которых хотя бы одно является расстоянием. Будут рассчитаны два других значения и общее расстояние.Или введите только наклон в градусах или процентах, чтобы получить другое значение.

Пандус должен иметь пологий уклон (то есть иметь уклон не более 1 метра на каждые 12 метров длины), чтобы сделать его безопасным и простым в использовании. Более длинный пандус с более пологим уклоном лучше всего подходит для тех, кого нужно толкать в инвалидной коляске. Большинству пандусов потребуется небольшой барьер по краям, чтобы пользователи не соскользнули.

Выберите настройки файлов cookie. Мы используем файлы cookie и аналогичные инструменты для улучшения вашего опыта покупок, предоставления наших услуг, понимания того, как клиенты используют наши услуги, чтобы мы могли вносить улучшения и показывать рекламу.

С любыми двумя входами это приложение точно рассчитает всю информацию о рампе. - Уклон (наклон). - Бег (горизонтальный ход). - Длина рампы. - Подъем (Высота). - Процент уклона и соотношение.

Core Fishing. Док Shell Dock - это неосвоенная лодочная рампа на подъездной дороге Hwy 181 в Портленде. Иногда уклон пандуса недостаточно крутой, чтобы лодка скатилась. Спортивные лодки. F150 требовал 145 л.с. при 3400 об / мин и 265 фунт-футов при 2000 об / мин. Джозеф возьмите Ла. Старт: Лодочный спуск, пристань Little Gin Hole, к северу от RR 211.

Пандус для инвалидных колясок представляет собой наклонную плоскость, устанавливаемую в дополнение к лестнице или вместо нее. Пандусы позволяют инвалидам, а также людям, толкающим коляски, тележки или другие колесные объекты, более легко добраться до здания или перемещаться между областями разных высота.

Пандусы шириной 12 дюймов рассчитаны на удобную установку шин шириной до 10 дюймов. Их легко разместить или переместить для хранения, поскольку каждая пандус весит всего 14 фунтов и поставляется с ремнем для переноски.Начальный угол въезда составляет всего 6,8 градуса, а у вершины пандуса - 10,8 градуса.

ОТКРЫТЬ ФОРМУ НАКЛОНА И ПЕРЕСЕЧЕНИЯ СКЛОНА. Этот урок представляет собой обзор наклона. Он проведет вас через обнаружение формы пересечения уклона с помощью бумаги / карандаша и графического калькулятора. Он включает в себя просмотр положительного / отрицательного наклона, сравнение крутизны склонов и соотнесение наклона с реальными приложениями (пандусы для людей с ограниченными возможностями, лестницы).

Наклон, выраженный как уклон.Оценка S (%) = (100%) y / x (2) где. Оценка S (%) = уклон (%) Пример - уклон как уклон. Уклон как уклон для высоты 1 м на расстоянии 2 м можно рассчитать как. Уклон S (%) = (1 м) / (2 м) = 50 (%) Уклон и уклон крыши. Уклон кровли - это уклон, созданный стропилами.

Пандусы для транспортных средств не должны рассматриваться как обязательные съезды, если не предусмотрены места для пешеходов. Пандусы для транспортных средств, которые используются для вертикального движения, а также для парковки, не должны превышать уклон 1:15 (6.67 процентов).

22.01.2019 · Ширина и наклон пандуса. Важнейшими элементами, которые следует учитывать, являются ширина и уклон. Максимальный уклон пандуса и уклон места для парковки, скорее всего, регулируются местными правилами. Если в юрисдикции нет правил, практический максимальный уклон составляет 20% для большинства типов транспортных средств.

Водитель должен немного отрегулировать положение автомобиля на рампе, пока экран не станет виден пассажирам на заднем сиденье. Пандусы для пассажиров на передних сиденьях практически не нужны (почти).Общий наклон поля помогает зрителям видеть поверх автомобилей впереди. Другие пандусы Максимальный уклон = 1: 8 уклон = 1,5: 12 уклон = 12,5% уклон = 7,13 ° уклон Обычно на эскизах и планах, таких как рисунок, который мы показываем выше, где обычные уклоны пандусов находятся в оранжевой области, уклоны пандусов находятся в диапазоне от 0 ° до 18 ° с предпочтительным уклоном около 7 ° или 1,5: 12 или согласно Кодексу уклонов IRC 2018 года более пологий уклон около 5 ° или 1:12. Как архитектор, вам необходимо знать, как рассчитывать уклоны и уклоны в различных ситуациях.Чаще всего это происходит при работе с пандусами для доступа к зданиям, земляным работам, автостоянкам и т.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
