Высотная разметка основания фундамента
Вынос разметки фундамента в натуру.
Перед тем, как начинать закладку фундамента будущего дома на участке, необходимо разметить строительную площадку таким образом, чтобы привязать положение фундамента и дома на проекте к существующим ориентирам, сторонам света, соседним зданиям, дорогам и наиболее значимым элементам ландшафта. Как же аккуратно и правильно перенести положение будущего дома с листа бумаги или компьютерного файла на поверхность земельного участка?
Процесс переноса контуров зданий, их размеров, основных осей и реперов с проекта, определяющих в соответствии положение в плане и по высоте частей и конструктивных элементов здания на поверхность земли на строительной площадке называется выносом дома в натуру.
В процессе выноса дома в натуру производят разбивку или разметку, то есть физическое нанесение на поверхность земли и закрепление на ней плана дома и основных его элементов в связи с существующими постоянными ориентирами путем создания временной разметки с помощью закрепленных в земле или на постоянных ориентирах знаков и отметок.
По назначению выносимые в натуру оси здания могут быть главными, основными и вспомогательными. Главными осями зданий являются оси симметрии, основные разбивочные оси образуют внешний контур дома, а с помощью вспомогательных осей обозначают положение и размеры строительных деталей и конструкций.

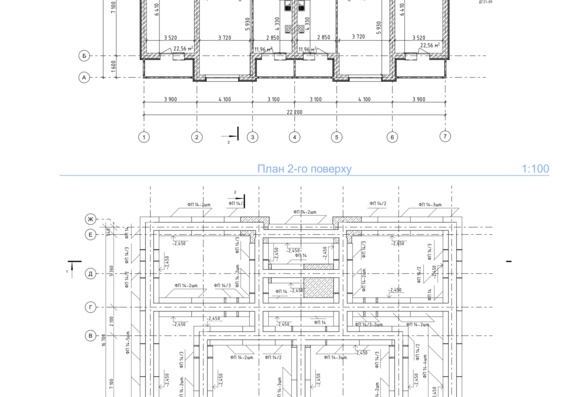

Разбивочный чертеж для выноса положения фундамента в натуру

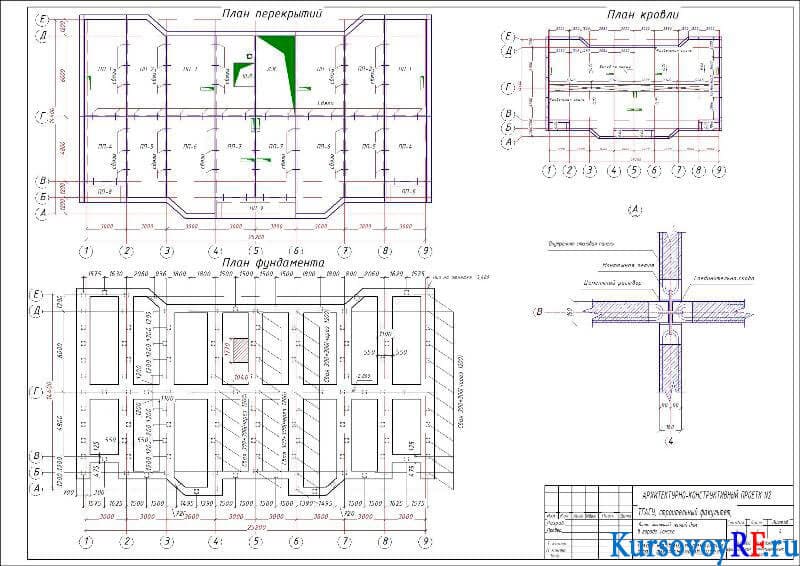

Работы по выносу дома и его элементов в натуру производят по специально составленному разбивочному чертежу, в котором производится геодезическая привязка контуров дома к местности с учетом генерального плана застройки, рабочих чертежей с планами, разрезами и профилей всех частей будущего дома с размерами и высотами, плана организации рельефа, планов и профилей дорог и подземных коммуникаций. На разбивочном чертеже показывают контуры выносимого в натуру здания, его размеры и расположение осей, точки с известными координатами, от которых производится разбивка. Благодаря всем этим данным будет возможно «привязать» положение будущего дома на местности к известным ориентирам.
Подготовка участка к выносу разметки в натуру.
Прежде, чем начинать работы по выносу проекта дома в натуру следует подготовить земельный участок в пределах планируемого пятна застройки: выкорчевать деревья и пни, удалить растительность, снять дерн и плодородный слой на глубину 20-30 см (особенно, если участок заражен муравьями), удалить мусор и камни и выровнять поверхность, срезая бугры и засыпая ямы. Полезно сразу же подумать о водоотведении и дренировании участка: эти работы целесообразно выполнить до того, как вы начнете отрывать котлован или траншеи, так чтобы поверхностные воды не наполняли их при работах, вызывая осыпания стенок и размягчая грунтовое основание. Проще всего сразу засыпать площадку слоем песка, и сформировать небольшой уклон 0,8 – 1,2 % (1-2 см на 1,0 м) для отвода дождевой воды с площадки.
Инструменты для разметки положения фундамента в натуре своими руками.
Кончено, для выноса разметки фундамента в натуру с привязкой его положения к существующим ориентирам использовать современные геодезические инструменты, такие как тахеометры, позволяющие предельно точно измерять длины, разницы высот и горизонтальные углы, и GPS-приемники.
Но, во-первых, современным геодезическим инструментарием необходимо уметь пользоваться, а во-вторых, не везде эти инструменты доступны для аренды, хотя стоимость их аренды сравнительно невысока.
В реальных условиях самостоятельному строителю придется запастись следующими традиционными инструментами, которые позволят произвести разметку, пусть и с меньшей точностью, чем электронные приборы, но все же с допустимой, для индивидуального неответственного загородного строительства. Отклонения изготовленного фундамента от проектного положения в плане не должны превышать 10 мм. Величина отклонения в вертикальных отметках опорных поверхностей фундамента также не должны превышать 10 мм.
Для разметки положения фундамента на строительной площадке понадобятся:
- 10- или 20-метровая рулетка (лучше на стальной ленте) или лазерная рулетка;
- «Геоциркуль», изготовленный из двух отрезков арматуры (деревянных колышков) и шпагата;
- Отвесы;
- Водяной уровень;
- Отрезки арматуры длиной 150 см и 75 см;
- Деревянные столбики диаметром (шириной стороны) 8-12 см длиной 150 см, отрезки ровной строганной доски толщиной 40-50 мм длиной 120-150 см;
- Стальная проволока или синтетический шпагат.
- Яркая (белая, красная) краска и кисть для нанесения отметок на здания;
- Цементно-песчаная смесь, вода, емкость для смешивания и лопата.
Порядок работ по выносу разметки в натуру
Внешнюю разбивочную сеть здания создают в виде закрепленных на местности (исходный горизонт) основных разбивочных осей, пересечения которых образуют углы будущей постройки. Геодезическая разметка фундамента с выносом основных осей должна иметь не менее 4 знаков (отметок) на каждую ось фундамента, в том числе знаки, определяющие точки пересечения основных разбивочных осей всех углов здания. Закрепляют отметки, забивая или погружая отрезки арматуры в грунт, дополнительно закрепляя их положение бетонной отливкой. После завершения разметки в плане начинают земельные работы для устройства котлована или траншей на уровне монтажного горизонта. Высотную разбивку положения конструкций и перенос отметок с исходного горизонта на монтажный выполнять методом геометрического нивелирования от реперов высотных отметок.
Если имеется разбивочный чертеж с привязкой положения фундамента здания к известным ориентирам, геодезическим знакам или требуется сделать привязку положения фундамента к известной красной линии улицы или створу соседних домов, то придется произвести привязку положения хотя бы одной из осей фундамента к известным ориентирам. Разметив положение одной из осей фундамента, в дальнейшем на местности можно достроить геометрическим способом положение остальных осей и угловых точек будущего фундамента. Посмотрим, как это сделать, используя рулетку, шнур и колышки .
Разметка плоскостей основания фундамента по вертикали
При строительстве домов ведут отсчет высоты от условной нулевой отметки — уровня пола первого этажа здания, для которого в проекте указывается абсолютную отметка высоты над уровнем моря. Отметки выше условной нулевой отметки имеют знак плюс, ниже — минус. Положение нулевой отметки здания закрепляется как минимум тремя реперами, расположенными по одной линии, или по углам равностороннего треугольника вне зоны влияния возводимого здания или работающих механизмов и транспортных средств.
Расстояние между реперами не должно превышать 12 м. Каждый репер заглубляется в грунт на 1,5 метра и бетонируется. От нулевой отметки можно легко выполнить вертикальную разбивку дна котлована и обреза фундамента. Посмотрим, как перенести вертикальную разбивку от условного нулевого уровня на монтажный уровень на дно траншеи или котлована.
Схема переноса вертикальной разбивки с исходного горизонта на монтажный горизонт
Для нахождения известной проектной отметки основания фундамента на монтажном горизонте в котловане или траншее устраивают перенос высотной разметки с помощью стальной мерной ленты (рулетки) и водяного уровня. Рулетку подвешивают на хорошо закрепленном в грунте кронштейне, так, чтобы лента вертикально свисала почти до дна траншеи или котлована. При необходимости к рулетке дополнительно прикрепляют небольшой груз для обеспечения вертикального положения измерительной ленты. На высотном репере откладывают разницу высот (а1) между условной нулевой отметкой и высотой, на которой удобно использовать водяной уровень.
С помощью водяного уровня переносят отметку разницы высот на стальную ленту рулетки. На ленте рулетки откладывают произвольное значение в1в2, удобное для физического переноса отметки с измерительной ленты на репер, установленный на монтажном горизонте. Отметку проектного основания фундамента находят, откладывая от перенесенной на репер отметки в2 величину a2, которая равна разнице проектного положения основания фундамента и суммарной величиной в1в2 и a1. Дальнейшая рабочая вертикальная разбивка на монтажном горизонте ведется от полученных высотных отметок.
Разбивочные работы с выносом в натуру основных осей фундамента с высотной разметкой являются трудоемким и кропотливым процессом, требующим много внимания и аккуратности. Однако от качества этих работ зависит точность установки опалубки, монтажа арматурного каркаса будущего ленточного фундамента и, следовательно качество и точность исполнения фундамента, буквально являющегося основой будущего дома.
Чертеж котлована. Пример выполнения
Иногда конструктору приходится чертить план котлована, на самом деле это самый простой чертеж – с минимумом линий и обозначений.
Сейчас разберем на примере, как начертить котлован.
Начнем с откосов. Вертикальные откосы нормами допускаются очень редко (при глубине котлована менее 1,5 м для отдельных типов грунтов). Для разных типов грунта нормируется разный уклон, который напрямую связан с углом внутреннего трения. Вообще что представляет собой угол внутреннего трения? Если грубо, то кучка грунта, насыпанная конусом под углом внутреннего трения, не будет стремиться осыпаться – грунт держит сам себя. Если угол конуса попытаться сделать круче, то грунт «поедет», это чревато обрушением, а в случае котлована обрушение означает возможные человеческие жертвы.
Если вы не ограничены в плане габаритами участка, существующими сооружениями и коммуникациями, можете смело делать откосы котлована под углом 45 градусов – этот угол почти всегда допустим (кроме насыпных грунтов). Более пологие углы не рациональны – и места по площади много занимают, и работы для экскавации больше.
Более крутые углы нужно проверять в литературе (допустимы ли они для данного типа грунта).
Ниже дана таблица из СНиП III-4-80 «Техника безопасности в строительстве» (в России он заменен на более новый).
Отношение 1:1 – это и есть 45 градусов (когда ширина откоса в плане равна глубине котлована). Отношение 1:05 – более крутой откос под 60 градусов (когда глубина котлована в два раза больше, чем ширина откоса в плане), отношение 1:1,25 – более пологий (для насыпных неуплотненных грунтов при глубине котлована 5 м и более).
Помните, если участок, на котором вы проектируете фундамент, стесненный какими-то обстоятельствами, всегда перед началом проектирования нужно продумать процесс производства земляных работ, чтобы потом не оказалось, что дом вообще не могут построить.
Пример 1. Самый простой случай. Участок ровный, абсолютная отметка существующего грунта 51,30. За отметку 0,000 в проекте условно принята отметка 52,07. Отметка низа фундаментной плиты -3,000.
Под плитой предусмотрена подготовка из бетона толщиной 100 мм. Площадка строительства ничем не стеснена, грунт – суглинок.
Кстати, обратите внимание, абсолютные отметки обычно указываются с двумя знаками после запятой, а относительные – с тремя.
Определим абсолютную отметку низа фундаментной плиты: 52,07 – 3,0 = 49,07 м.
Определим абсолютную отметку дна котлована (низа подготовки): 49,07 – 0,1 = 48,97 м.
Глубина котлована: 51,30 – 48,97 = 2,33 м.
Принимаем наиболее удобный угол откоса котлована – 45 градусов.
Пошаговая инструкция к выполнению чертежа котлована:1. Наносим сетку из крайних осей и контур фундамента котлована.
2. Отступаем от контура фундамента наружу 100 мм, получаем тем самым контур подготовки.
3. Отступаем от контура подготовки наружу 500 мм – допустимый минимум до начала откоса, оговоренный нормами (раньше он был 300 мм). Это будет линия контура дна котлована.
4.
Отступаем от контура дна котлована 2,33 м (глубину котлована) – т.к. откосы под углом 45 градусов, то размер откосов в плане равен глубине котлована. Это будет линия верха откоса. Наносим по ней условное обозначение для откосов в виде чередующихся коротких и длинных черточек, перпендикулярных контуру.
5. Удаляем все лишние линии (фундамент, контур подготовки), наносим отметку дна котлована и отметку существующей земли.
6. Наносим недостающие размеры – привязку углов котлована к осям.
7. Добавляем примечание о соответствии относительных отметок абсолютным.
8. По желанию делаем разрез (обозначаем на нем отметки и уклоны откосов).
Считать объем вынимаемого грунта – это работа сметчиков. Спецификации на чертеже тоже никакой нет.
Въезд в котлован разрабатывать не нужно, это забота ПОС (проект организации строительства), т.е. отдельные деньги.
Пример 2. Тот же котлован, только грунт с уклоном в одном направлении (абсолютные отметки существующей земли показаны на рисунке ниже).
За отметку 0,000 в проекте условно принята отметка 52,07. Отметка низа фундаментной плиты -3,000. Под плитой предусмотрена подготовка из бетона толщиной 100 мм. Грунт – суглинок, откосы требуется сделать максимально крутыми.
Итак, у нас перепад грунта в одном направлении – от 53,50 до 51,70 м, при этом на съемке отметки указаны в конкретных точках на плане.
В такой ситуации проще начать с разреза котлована.
Переведем имеющиеся у нас абсолютные отметки в относительные.
Абсолютная отметка 53,50 м соответствует относительной 53,50 – 52,07 = 1,430 м.
Абсолютная отметка 51,70 м соответствует относительной 51,70 – 52,07 = -0,370 м.
Отметка дна котлована равна -3,100 м.
Проще всего посмотреть алгоритм построения котлована будет на видео.
Как видите, все не так уж сложно.
А чертеж в итоге будет выглядеть вот так.
Как это сделать быстро, точно и надежно
Обновлено 13 августа 2022 г.
Автор: Стив МаксвеллНа острове, где я живу, есть старый фермерский дом, известный по всем неправильным причинам. Он находится примерно в 200 ярдах от края проселочной дороги, но даже на таком расстоянии он всегда вызывал комментарии у моих детей, когда мы проезжали мимо. Проблема в принципиально плохом фундаменте. Вы можете увидеть фермерский дом ниже. Конечно, в этом старом доме много чего не так, но хуже всего — фундамент. Поэтому ничего другого исправлять не стоит. Я прямо сейчас строю фундамент для складского здания размером 42 x 80 футов у себя дома (подробнее об этом позже), поэтому в настоящее время я использую все приемы, о которых вы прочтете ниже.
- Время считывания = 9 1/2 минут
- Время просмотра видео = 2 1/2 минуты
Всякий раз, когда я вижу такие вещи, это мощное напоминание о том, что основы являются ключевыми, и правильное их изложение жизненно важно.Очевидно, это место было построено не на пустом месте. Он просто так обосновался за эти годы, потому что был построен на мягкой (и, вероятно, влажной) почве. Но, тем не менее, ситуация выдвигает на первый план важный факт о качестве. Здания должны быть прямыми, ровными и ровными. И начать таким образом — с правильными процедурами компоновки фундамента — является ключевой частью ответственности любого строителя. Хитрость заключается в том, чтобы делать это эффективно и уверенно. То, что вы узнаете из этой статьи, применимо ко всему, от садовых сараев до особняков.
Планировка здания — это на самом деле работа по наложению неестественно прямых, квадратных и ровных форм на неровности окружающего мира. И точность является ключом к новому зданию или капитальному ремонту, который не вызовет насмешек и неодобрения детей и взрослых после его завершения.
Вы можете сделать лучшую работу по отделке в любом месте, но если стены и полы шатаются из-за того, что на раннем этапе были сокращены пути, качество остается второсортным. Это относится к домам и небольшим зданиям.
План здания: начало в общих чертах
Каждое здание начинается с чистого листа, и первые отметки, которые вы делаете на земле для фундамента или бетонной плиты, должны быть точными и достаточно прочными, чтобы выдержать натиск экскаваторы, грузовики и общий хаос, который является частью начала каждого здания.
Лучший метод, который я нашел для разметки котлована фундамента или плиты на уровне грунта, включает веревку на почве, несколько 12-дюймовых шипов и баллончик с краской. По одному шипу вбивают в землю в каждом углу, между ними туго натягивается веревка, затем поверх веревки наносится линия аэрозольной краски, отмечающая грязь или траву, покрывающую участок. Поднимите шипы и струны, когда закончите, и у вас останутся полунестираемые следы, по которым может работать любой оператор тяжелой техники, проехать и по-прежнему легко следовать.
Сделайте этот нарисованный контур на несколько футов длиннее, чем площадь вашего здания по всему периметру, и вы создадите удобное пространство для строительства фундамента и установки дренажных элементов. Помните, что первая яма, которую вы выкопаете, должна быть достаточно большой, чтобы в нее поместился фундамент вашего проекта. Хитрость во всем этом заключается в создании контура раскопок с шипами и веревками, которые на самом деле имеют квадратные углы. А так как плотницкие угольники не такие уж большие, придется придумать что-то еще.
Самый простой способ обеспечить прямоугольность углов на основании здания — использовать сразу две измерительные ленты, каждая из которых должна охватывать самую длинную сторону здания, и диагональную линию, проходящую от угла к углу. Я называю это «системой компоновки с двумя лентами», она проста и невероятно точна. Пара 20-футовых лент подойдет для сараев и крошечных зданий; 50-футовые ленты лучше всего подходят для небольших и средних зданий.
Для большинства домов вам понадобится 50-футовая и 100-футовая лента. Ключом к ценности метода двух лент является небольшой, но очень важный геометрический факт.
Выравнивание диагоналей
Если любая четырехсторонняя фигура имеет противоположные стороны одинаковой длины, углы гарантированно прямые, если измерения по диагонали от угла к углу также равны.
Начните работу, вбивая в землю два шипа на расстоянии самой длинной стороны предполагаемой ямы для постройки.
Теперь пришло время вычислить длину диагонали, которая соединяет третий квадрат шипа с первыми двумя. Используя калькулятор, определите размер диагонали по формуле Пифагора. Это тот, который упоминается в видео выше.
Размер диагонали = Квадратный корень из {(короткая сторона строительного отверстия)2 + (длинная сторона строительного отверстия)2}
ПРИМЕЧАНИЕ: Число «2» в приведенной выше формуле означает «возведение в квадрат», т. е. нечто, умноженное само на себя.
Имея этот номер ключа в руке, зацепите один конец каждой ленты за один из двух шипов в земле, затем вытяните ленты вместе, чтобы они пересекались под углом. Место, где ширина строительного отверстия на одной ленте пересекается с размером диагонали на другой ленте, отмечает место, где должен пройти третий шип, чтобы получился прямой угол. Воткните этот шип в землю и соедините его с двумя другими веревкой. Теперь у вас есть вторая сторона здания, расположенная точно перпендикулярно первой.
Повторите процесс с двумя лентами для третьей стороны, затем дважды проверьте, чтобы противоположные стороны и диагонали были равны, как и должно быть. На фото ниже вы можете увидеть две перекрещенные ленты. Я сделал этот снимок, когда раскладывал здание, которое построил несколько лет назад.
Вы правы, если задаетесь вопросом о необходимости предельной точности на данном этапе. Точная точность еще не является абсолютно необходимой, так как вы только определяете форму отверстия в земле или расположение плиты, а не фактический фундамент. Но в то же время не торопитесь, потому что вам нужно будет снова выполнить диагональное измерение позже, за исключением того, что с гораздо большей точностью, когда вы разметите фактический фундамент здания, а не просто контур отверстия в земле. Фундаменты и фундаментные стены можно разметить тем же методом двойной ленты.
Это лучший способ быстро и точно разметить прямые углы. Стремитесь к диагоналям, равным 1/8 дюйма, и называйте это идеальным.
План здания: достижение точности по вертикали
Получение контура квадрата здания — это первый шаг макета, но не единственный. Вам также нужно будет выполнить фоновую работу, необходимую для создания ровных горизонтальных поверхностей, на которых можно строить. Это требует различных инструментов и способов мышления.
Лазерный уровень является одним из самых эффективных инструментов, помогающих при вертикальной планировке здания. Позволяет одному человеку надежно размечать правильные отметки для фундаментов, фундаментных стен и перекрытий за долю времени, которое требуется при использовании традиционных нивелирных инструментов. Некоторые строители утверждают, что лазерные уровни не так точны, как оптический строительный уровень, но у меня никогда не было проблем со своим. В любом случае, никто не может поспорить со скоростью и удобством лазера.
Лазерные инструменты, наиболее полезные для разметки фасадов, обычно используют вращающуюся лазерную головку, которая вращается внутри неподвижного основания. Поскольку лазерные линии невидимы при дневном свете, ручной лазерный детектор используется для оценки положения форм, порогов, краев плит — всего, что должно быть на одном уровне или точно на той же высоте, что и какой-либо другой элемент. Вы можете увидеть вращающийся лазерный уровень, который я использовал при закладке фундамента мастерской, которую я построил.
Такой вращающийся лазерный уровень позволяет одному человеку самостоятельно проверить горизонтальность проекта. Независимо от того, что вы используете для обозначения локаций уровней, когда начинаете строить, есть один секрет успеха. Никогда не измеряйте только один раз. Каждый проект фундамента или кампания по плитам предлагает несколько возможностей проверить и перепроверить, что ключевые области на самом деле такие же ровные и квадратные, как и должны быть.
Высокотехнологичные инструменты — не единственный способ обеспечить ровность элементов здания.
В некотором смысле одна из старейших систем выравнивания в мире — уровень воды — остается самой универсальной. Вы можете легко сделать свой собственный с оборудованием стоимостью 10 долларов, прикрепленным к обычному садовому шлангу. Этот подход дает отличные результаты, которые абсолютно точны. Вы можете увидеть, как это работает, в видеоуроке ниже, а также в моем онлайн-курсе по строительству крошечных домов для нестроителей.
Чтобы резюмировать то, что вы только что видели в видео, прикрепите ремонтную муфту с внутренней резьбой к охватываемому концу садового шланга, а соединительную муфту к охватывающему концу шланга. Затем наденьте 16-дюймовую прозрачную виниловую трубку на концы ремонтных муфт, затем полностью заполните шланг водой. Поскольку вода все время ищет свой собственный уровень, жидкость, которую вы видите через прозрачные виниловые трубки, всегда будет оседать на одной и той же высоте после того, как каждая из них перестанет плескаться.
Независимо от того, где находятся концы шланга, высота водопроводных линий всегда одинакова между собой. Водяные уровни — единственный инструмент такого рода, который может работать с абсолютной точностью даже на углах.
Как и многие другие вещи в строительстве, правильная компоновка конструкции несложна, если вы знаете, как это сделать. Хитрость заключается в понимании методов, которые быстро приносят гарантированный успех. И если гордость за свою работу не является достаточной мотивацией, чтобы держать вас на правильном пути, просто подумайте обо всех этих детях, которые ищут что-нибудь интересное, чтобы посмеяться над скучными поездками.
Надеюсь, эта статья и эти видео были вам полезны. Пожалуйста, помогите мне покрыть расходы на создание такого контента. Нажмите кнопку «Купить мне кофе» ниже, и вы найдете безопасный, быстрый и простой способ внести свой вклад. Большое спасибо всем, кто помогает. Я ценю это.
Как выровнять фундаменты
При наличии фундамента на ровной поверхности выровнять секцию по квадрату довольно легко, и это можно сделать, не имея на месте сложного геодезического оборудования.
Размещение опор на склоне становится немного более сложным, но если уклон в пределах разумного и с использованием стремянки, прямого куска пиломатериала и уровня, все будет работать так же, как и на ровной поверхности.
Должен добавить, что неплохо было бы пригласить геодезиста и закрепить все углы фундамента. Особенно, если вы не привыкли заниматься такой работой. Попросите его разместить маркер (большой гвоздь с лентой) в угловых точках стены фундамента. Попросите его отметить столько углов фундамента, сколько вам нужно. Снимите внешние доски основания с этих штифтов, и все готово. Это сэкономит много времени и забот на строительстве фундамента. Не нужно искать булавки свойств, что само по себе может стать приключением. Нет необходимости протягивать линию между булавками собственности, чтобы измерить неудачи. И нет необходимости читать дальше о том, как убедиться, что ваши опоры расположены в правильном месте и под прямым углом.
Подзаконные акты о зонировании представляют собой набор правил, определяющих, для чего может использоваться земля, и одна из вещей, которые они охватывают, – это отступы, необходимые от границ собственности до фундамента вашего дома.
В некоторых случаях, когда второй этаж имеет консоль, может потребоваться измерение необходимого отступа от границы участка до внешней стороны верхнего этажа. Обязательно проверьте это!
Необходимые отступы должны быть в вашем плане строительства. Когда у вас есть эта информация, вы готовы начать.
По крайней мере, вам нужно будет найти две передние булавки собственности и по крайней мере одну из задних угловых булавок собственности.
Всегда лучше найти все булавки собственности и измерить от булавки до булавки, чтобы убедиться, что они находятся в правильном месте в соответствии с вашим планом участка.
Затем вам нужно натянуть линию между задними и передними булавками, чтобы иметь возможность измерить свои неудачи. Не всегда необходимо протягивать линию между передними штырями собственности, но если эта линия собственности не проходит параллельно зданию или у вас есть что-то, выступающее из передней части здания, вам, возможно, придется сделать это.
Имейте в виду, что требуется отступ от границы участка к внешней стене фундамента, а не к фундаменту.
Размещение опор и выравнивание по диагонали
Начиная с угла А, найдите необходимые отступы для передней и боковой части. Если боковой отступ составляет 6 футов до стены фундамента, то для 18-дюймовых фундаментов (внутреннее измерение) и 8-дюймовой стены это будет 5 футов 7 дюймов до внутренней части внешней доски фундаментов. Если требуемый фронтальный отступ составляет 20 ‘, то это будет 19’ 7″ до внутренней части внешней доски фундамента. Закрепите этот угол, чтобы он больше не мог двигаться. Сделайте то же самое для угла B. Получите необходимое смещение для стороны и разбейте ее. Протяните веревку вдоль внутренней стороны внешней доски от A до B немного выше доски и, выпрямив ее, заколите эту сторону. Теперь у вас есть один прямой участок в нужном месте. Постройте остальные опоры, если вы еще этого не сделали, убедившись, что они близки к тому, чтобы быть в нужном месте.
Следующим шагом перед возведением этого сечения в квадрат является проверка того, что длины A-B и D-C идентичны. Проверьте то же самое для длин B-C и D-A. Если они не совпадают, зафиксируйте их так, как они есть. Бесполезно выравнивать вещи, если одна или обе имеют разную длину. Теперь измерьте по диагонали от внешней стороны угла А до угла С. Запомните это измерение. Сделайте то же самое для углов от B до D. Если длина от A до C больше, чем от B до D, скажем, на 2 дюйма, разделите разницу и переместите стену C D вниз на один дюйм. Продолжайте повторять это до тех пор, пока длины диагоналей A C и B D не станут одинаковыми. удостоверьтесь, что при перемещении предметов вверх и вниз участки фундамента, затронутые перемещением, остаются достаточно прямыми. Здесь важна точность. У вас есть немного места для ошибки, но гораздо лучше начинать прямо с самого начала!0003
После того, как вы довольны размерами, закрепите все углы и с помощью веревки от конца до конца выпрямите секции, размещая дополнительные колышки вдоль сторон по мере необходимости.
Если вы проделали идеальную работу по раскопкам, ее будет легко выровнять по высоте, прибейте колья, когда вы будете выравнивать основания с помощью лазера или строительного уровня.
Возведение сечения А методом 3 4 5
Вы не можете всегда пересекать квадрат, и тогда вам придется использовать метод 3 4 5 или кратные .В треугольнике, если длина A = 3 фута и длина B = 4 фута, тогда размер диагонали = 5 футов
Или кратно 6 футам – 8 футам – 10 футам или 9 футам – 12 футам – 15 футам и т. д. Легко запомнить .
Это основано на том, что 3 в квадрате плюс 4 в квадрате = 25, возьмите квадратный корень из этого = 5. Возведение в квадрат таким образом работает, и большинство людей смогут запомнить необходимые измерения.
Иногда будет более эффективно и точно выровнять L-образную форму, используя общую доступную длину. Не так просто, как использовать 3 4 5 в качестве измерений, и для получения длины диагонали потребуется расчет.
Решение теоремы Пифагора для C
| Сторона А | ft in | n d | ||
| Сторона B | ft in | n d | ||
| 901 56 | ||||
Результаты: | ||||
| ||||
