Торцевая планка для профнастила размеры стандарт: Планка для профнастила

торцевые и другие виды, их монтаж на крышу дома. Стандарт размеров досок для кровли из профлистов

Главная задача крыши – надежно защищать дом от непогоды. И для ее выполнения крыша может состоять из целого ряда мелких, но очень важных элементов. Ветровая планка – один из таких элементов. Внешне она представляет собой планку из металла, установленную на самых важных частях конструкции кровли, чтобы ее усилить и сделать более надежной. Обычно устанавливают её или на карнизе, или на торцах фронта, что и дает защиту от дождя, капли не попадают в зазоры и расщелины. Но особенностей ветровой планки существует довольно много, и чтобы подобрать подходящий вариант, необходимо в этом разобраться.

Что это такое?

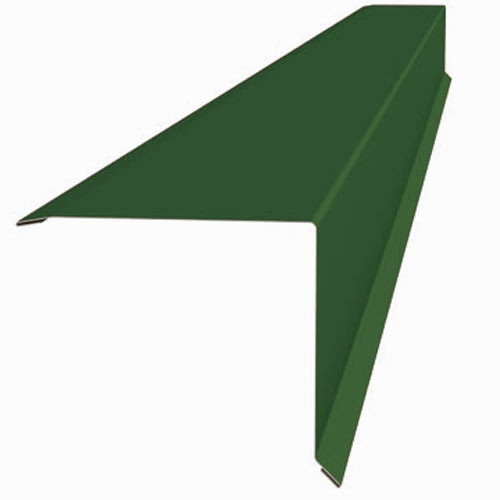

Ветровая планка для профнастила представляет собой специальный уголок или доску для кровли, которая устанавливается на крышу дома, точнее, на обрешетку и обеспечивает дополнительную защиту. В зависимости от материала меняются качественные характеристики крыши, а каждый вид планки имеет свои уникальные особенности.

Обзор видов

Если учитывать стандарт качества, то крепление ветровых планок в любом случае обязательно, независимо от особенностей крыши. Планка устанавливается по всему периметру кровли, поэтому очень важно правильно рассчитать размеры и подобрать необходимое количество материалов.

Помимо этого, нужно обратить внимание и на виды ветровых планок.

Торцевые

Эта планка представляет собой уголок с прямой крепежной полкой, вторая полка при этом может полностью повторять рельеф профнастила с учетом всех его особенностей. Этот вид планки крепится на свесы крыши неподалеку от фронтовой части всего сооружения. Благодаря этому полностью можно закрыть часть профнастила и торцевую доску. А также иногда обеспечивается дополнительный отвод воды с помощью капиноса.

Карнизные

Планка для карниза устанавливается непосредственно перед тем, как начинают настилать кровлю, и устанавливать водосток. Это уголок из оцинкованной стали. Дополнительно его от коррозии и других неприятностей защищает полимерное покрытие, а все крепежные полки очень ровные и аккуратные.

Коньковые

Для защиты части стыка между профнастилом и соединениями нескольких скатов крыши монтируют коньковую планку, она может быть даже чисто белого цвета. В зависимости от потребностей выбирают овальную, прямоугольную или прямую форму.

В некоторых моделях предусмотрено наличие вентиляции, что обеспечивает надежную циркуляцию воздуха.

Монтаж

Для того чтобы правильно крепить под профлист ветровые фасонные элементы, придется учесть множество нюансов. В частности, размеры:

1. стандартная длина составляет 200 см, но с учетом зазора итоговые цифры равны 190-195 см;

2. большинство моделей имеют размеры 40 на 60 или 90 на 150 мм.

Интересный факт: планки размером 40 на 60 больше подойдут для плоской кровли.

Они менее устойчивы, и если ветер в регионе не очень сильный, тогда можно спокойно устанавливать их на крышу.

Самостоятельно прикрутить для двускатной крыши ветровую планку вполне реально, это не потребует профессионального опыта или специальных инструментов. Потребуется всего несколько вещей.

1. Саморезы для кровли с уплотнителем из резины. Для установки одной планки достаточно примерно 6 штук.

2. Строительный герметик.

3. Нож по металлу.

4. Шуруповерт.

Установка крепления и порядок работ будут отличаться в зависимости от типа планки. Установить планку для односкатной или для ломаной крыши – большая разница. Чтобы успешно справиться с этой задачей, нужно учесть несколько правил.

Поговорим подробнее об особенностях установки. Первое, на что стоит обратить внимание, – тип планки, который вы собираетесь установить. Карнизная планка монтируется на свесы до настила кровли или монтажа водостока. Это один из важных промежуточных этапов, чтобы ваша крыша была максимально надежной. Правил и особенностей для установки такой планки не так уж и много.

1. Для фиксации используются саморезы. Шаг при этом должен составлять 40 см и нахлест от 50 до 100 мм.

2. Во время монтажа нужно обязательно приподнять пленку гидроизоляции, которая защищает обрешетку. В дальнейшем эта пленка будет полностью покрывать планку.

3. Карнизная планка крепится к внутренней поверхности водостока, чтобы предотвратить попадание влаги на стропила. Для некоторых видов крыш планки изготавливаются индивидуально, чтобы соответствовать всем техническим параметрам.

Установка фронтальной планки начинается только на заключительном этапе кровли, так как последним потом устанавливается конек крыши.

Параметров и особенностей здесь тоже не очень много.

1. Размер верхней крепежной полки варьируется от 135 до 145 мм, все будет зависеть от профиля и высоты крыши.

2. Закрепляется планка вверху непосредственно к обрешетке крышного каркаса и торцу. Шаг при этом должен составлять от 30 до 50 см.

3. Саморезы должны быть или с резиновой шайбой, или с полиуретановой.

Интересный факт: если требуется дополнительная изоляция для стыков крыши, в местах зазора используются уплотнители, силиконовый герметик или строительный скотч. Но специальный уплотнитель все же гораздо лучше любого другого варианта, так как он может копировать рельеф крыши и служит долгие годы.

Конструктивные особенности и правила установки

Обычно планка по материалу изготовления совпадает с профнастилом. В магазинах предлагается сразу приобрести все необходимые элементы для создания крыши. Планки имеют вогнутую форму и красят их так же, как и профнастил. Но виды красящего покрытия при этом могут отличаться:

1. краска на основе органических полимеров;

2. краска на основе полиуретана с полиамидами;

3. краска на основе ПВХ и пластификаторов;

4. обычные лакокрасочные материалы;

5. покрытие со фторсодержащими полимерами.

Цветное покрытие также имеет ряд дополнительных свойств и характеристик. Например, оно может защищать от агрессивного воздействия окружающей среды, ультрафиолетового излучения или увеличивает стойкость крыши к влаге. Если планка фронтальная, то параметры у нее обычно следующие:

1. длина до 2,5 метра;

2. ширина от 250 до 312 мм;

3. толщина от 0,5 до 0,55 мм.

Форма детали может быть не только прямой, но и фигурной, если нужна дополнительная жесткость, то у детали обычно не один подгиб, а два.

Торцевая планка тоже имеет свои конструкционные особенности:

1. толщина от 0,4 до 1 мм;

2. ширина до 300 мм;

3. длина до 2-х м и более.

Если планка изготавливается на заказ, то и ее параметры тоже будут индивидуальными. Монтаж торцевой планки, например, происходит по особому алгоритму.

1. Торцевая доска с шириной 80 мм и толщиной в 25 крепится к обрешетке. Для этого идеально подойдут строительные гвозди, диаметр которых не меньше 4 мм, а длина должна быть не больше 120 мм включительно.

2. Установка ветровой планки происходит непосредственно на торцевую доску с помощью саморезов. Их диаметр должен быть не менее 4,8 мм. В конструкции саморезов должна быть предусмотрена резиновая прокладка. Крепеж располагается с шагом от 200 до 300 мм. Для более быстрой установки можно использовать шуруповерт.

Установку нужно проводить от нижней точки торца с ориентацией на конек крыши. Стыковка производится всегда внахлест с глубиной не меньше чем 50 мм.

Важно: категорически запрещено крепить профнастил с помощью строительных гвоздей, так как это разрушает защитное покрытие.

Использование гвоздей нелогично также ещё и тем, что на профнастиле появляются лишние отверстия, в которые может проникнуть влага. А сам кровельный лист обычно выполняется из стали, а под воздействием влаги велик риск появления коррозии.

Концы ветровой планки обычно загнуты, чтобы осадки свободно стекали. Если во время монтажа появляется зазор, то лучше всего использовать специальный уплотнитель. Он крепится с внутренней стороны, тем самым защищая конструкцию от попадания влаги. Виды уплотнителя тоже могут быть разными:

1. универсальный самоклеящийся;

2. универсальный с возможностью саморасширения.

В конструкции кровли уплотнитель идеально выполняет свою задачу. Кроме того, у него высокие технические характеристики, он хорошо переносит воздействие ультрафиолетовых лучей и температурные перепады. Постоянное воздействие влаги обычно чревато возникновением грибка и плесени, но в этом случае от них защищает специальное покрытие. Лучше всего защитить стык двойной волной покрытия, но тут стоит обратить внимание и на виды монтажа.

1. Если фронтальная планка имеет широкую горизонтальную часть, лучше всего подходит именно двойное перекрытие. Надежное крепление обеспечивают длинные саморезы.

2. Если ширина фронтальной планки не менее 125 мм, можно обойтись одним перекрытием, но тогда обязательно нужны уплотнители. Крепление обеспечивается короткими саморезами к торцевой доске.

3. Фронтальную планку можно установить с помощью торцевого бруска, но это не самый простой и надежный способ из перечисленных.

Можно ли обойтись без торца? Строгих правил и норм, объясняющих его наличие в любом типе конструкции, в принципе нет. Но учитывайте, что незащищенное торцом покрытие прослужит в несколько раз меньше. Гораздо логичнее потратить немного времени и сил на установку.

Пошаговая установка торцевой планки

Начинать монтаж можно только после того, как полностью устанавливается профнастил. Но до того как вы установите коньковую планку, если она планируется в конструкции крыши. Для этого подойдут саморезы по дереву с достаточной длиной для наиболее надежного крепления. Потребуется учесть такие нюансы как:

1. толщина планки;

2. толщина профнастила;

3. имеющийся запас длины для ввинчивания в обрешетку под профнастилом.

Шаг должен составлять от 45 до 55 см включительно, расстояние до 30 см. Ближе не рекомендуется, иначе соединение будет некачественным. Крепление начинается от карниза. На обрешетку можно установить дополнительный торцевой брусок размером 40 на 40 мм, именно к нему и будет крепиться планка в дальнейшем. Вся остальная стыковка проводится внахлест на 5-10 см.

Хотя последний параметр и технология крепления в любом случае будут меняться в зависимости от погодных условий конкретного региона. Главное правило одно: чем более суровый климат, тем более надежным должно быть крепление крыши. И верхний гребень должен быть обязательно закрыт. Стоит подумать о боковых заглушках, а чтобы не попадала влага в места соединения планки и на крепежи, их дополнительно покрывают краской.

​​​​​Без ветровой планки не обойдется ни одна кровельная система. Именно планка защищает крышу влаги и обеспечивает тот факт, что крышу не сносит даже самый сильный порыв ветра. Поэтому торцевую планку нужно приобретать дополнительно, если она не идет в комплекте. А самое приятное, что монтаж этой планки можно легко провести даже самостоятельно.

Монтаж ветровых планок в видео ниже.

Ветровая торцевая планка: крепление и монтаж

Содержание статьи

Тонкости подготовки

Для начала нужно сделать шаблон, то есть образец из комплектующих элементов сайдинга. Его стоит приложить к месту монтажа. Если все сошлось, то можно делать один комплект, который будет установлен на место. В случае правильного расположения можно продолжить. Непрофессионалы часто сразу нарезают детали на весь дом, в чем и состоит их основная ошибка. После монтажа первых же деталей они понимают, что сильно ошиблись. Это приводит к необходимости покупки нового материала, так как этот уже не годен к применению. Лучше тщательно все подготовить, чем сделать так.

Планка ветровая часто используется и в комбинированном варианте, когда речь идет о металлочерепице на крыше и сайдинге на стенах. В таком случае нижний край торцевой планки должен на всем протяжении максимально плотно прилегать к виниловому сайдингу. Нахлест тут недопустим. Стороны должны смотреться хорошо, и при этом не должно быть щелей.

Это наиболее ходовые варианты того, как может быть установлена планка ветровая. Все тонкости и нюансы зависят от каждого конкретного случая.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

Как профнастилом обшить карниз здания

К обшивке карнизов приступают после окончания монтажа кровельного покрытия. Одновременно с подшивкой свесов крыши устанавливаются желоба водосточной системы.

На первом этапе строго по одной линии обрезают концы стропильных ног или кобылок. При этом торцы их должны быть параллельны поверхности стены. Когда подшивка свеса выполняется в виде короба, необходимо до монтажа каркаса утеплить верхнюю часть стены. После этого, на торцы стропил или кобылок прибивают лобовую доску, на которую, впоследствии, крепится карнизная планка, а затем устанавливаются кронштейны водостоков.

На следующем этапе на стену здания устанавливаются деревянные бруски, к которым крепится одна из сторон подшивочной доски. Снизу на подшивочную доску монтируется обрешетка для крепления профнастила — и каркас короба для обшивки свеса кровли готов.

Подшивка потолка профлистом под дерево на крытой терассе жилого здания

Иногда часть кровельного покрытия используется как навес над террасой или балконом здания. Тогда в этом месте одновременно с карнизом выполняется и подшивка потолка профлистом.

К готовому каркасу крепят профнастил подшивки. Для того чтобы не препятствовать доступу воздуха, необходимого для вентиляции кровли, в карнизном коробе между профнастилом и стеной оставляют зазор. Величина его должна быть равна высоте волны профнастила. Вместо зазора, вдоль стены в подшивке из профлиста можно установить вентиляционные решетки.

Рекомендуемые статьи

• Кроем крышу профнастилом своими руками Как крыть крышу профнастилом? Нужно ли для этого нанимать профессиональных строителей или можно обойтись своими силами? Как правильно накрыть крышу профнастилом своими руками? Читайте статью.
• Как класть профнастил на крышу? Пошаговая инструкция по укладке профнастила на крышу: от гидроизоляции до конька и стоимости. Советы по порядку укладки профлиста на кровлю, по установке карнизных планок и креплению листов к обрешетке.
• Стоимость крыши из профнастила Какова стоимость крыши из профнастила? Из чего складывается стоимость кровли из профлиста? Почему она выгоднее, чем большинство классических материалов для крыш? Ответы – читайте в статье.

Сайт oprofnastile.ru — актуальная и полезная информация о профнастиле, его монтаже и использовании, советы профессионалов и пошаговые инструкции для Вас.

Все текстовые материалы, размещенные на сайте, ДЕЙСТВИТЕЛЬНО защищены согласно действующему законодательству, на что имеются все необходимые документы, в том числе договора.

Тем не менее, если вы хотите поделиться каким-либо материалом со своими читателями, вы можете перепечатать его. При этом вы обязаны снабдить статью незащищенной от индексирования гиперссылкой на страницу данного сайта, откуда был скопирован материал. На одном ресурсе можно разместить не более 5 статей, скопированных с данного сайта.

Главная » Mатериалы для строительства и ремонта » Кровельные материалы » Ветровая планка для профнастила: назначение, разновидности, характеристики, крепление и цена

Монтаж ветровой планки

Фронтальные защитные, а также декоративные составляющие лучше приобретать вместе с материалом, которым будет покрываться крыша, чтобы подобрать максимально подходящий цвет.

Так как ветровой лист устанавливают на волновых покрытиях, то ширина накладной части элемента зависит от длины волны поперек.

Порядок и особенности работ при монтаже ветровой планки:

• начинать укладывать ветровую защиту необходимо с нижнего края ската;

• ширина торцевой планки должна соответствовать высоте волны (чаще всего 50 см), а высота должна превышать ширину торца;
• планка крепится поверх кровельного покрывного материала саморезами
  в шахматном порядке сверху и по бокам на волновой гребень, соблюдая расстояние 40-50 см. Саморезы должны иметь прессшайбу. Направление крепления должно происходить в одну сторону, чтобы избежать прогибов планки и возникновению больших зазоров;
• под лист укладывается утеплитель, стыки между покрытием и планкой герметизируют
  ;
• при продолжении накладывания планок вдоль необходимо производить нахлест в 10 см
  ;
• завершающим этапом крепления ветрового элемента является обязательная установка торцевых заглушек.

ОСТОРОЖНО!

В верхнем углу на стыке скатов установку торцевой планки необходимо производить поверх карнизной.

Идеальным вариантом конструкции планки является торцевая планка с подворотом края. Таким образом полностью исключается возможность попадания воды под покрытие.

Кровельных покрывных частей;

отливы. Способствует направлению потоков воды
;
. Препятствуют сходу снега
;
. Направляют водосток
.

Доборные элементы

Кроме того, существует довольно много декоративных составляющих, которые служат для придания строению индивидуальную привлекательность и особый стиль (флюгеры, шпили).

В совокупности все конструктивные компоненты покрытия, предусмотренные для его внешнего оборудования, необходимо устанавливать с целью сохранения крыши от подтеков, ветра, снега, пыли. Так обеспечивается надежность и функциональность кровельной конструкции.

Основные разновидности

Планка должна защищать все торцы кровли по периметру. Для этого используют различные типы такой продукции. А именно:

• Фронтонная, торцевая. Защищает от бокового попадания осадков под скат кровли
• Карнизная. Устанавливается на краях ската крыши, перед водостоками
• Коньковая. Закрывает зазор на стыке между двумя скатами кровли

Также существуют отличия, относительно используемого при производстве материала. Для металлочерепицы и профнастила применяют металлическую планку с различной высотой подъема (выбирается по высоте волны), для композитной черепицы устанавливают продукцию имеющей идентичное напыление. В качестве дополнения может использоваться и оцинковка.

Ширина, высота и многое другое

Расчет ветровой планки можно выполнить по ее стандартным размерам. Обычная продукция имеет следующие характеристики:

• Изделие выпускается стандартной полной длиной 2 м. Расчет необходимо производить, учитывая полезную площадь изделия. Эффективная длина составляет 1,9 м
• Ширина может варьироваться. Поэтому ее выбирают в зависимости от существующих потребностей. Стандартные размеры 90*150 мм и 40*60 мм

Узкая планка предназначается для плоской кровли (например, для кровли гаража из профнастила), у которой практически отсутствует волна. Для металлочерепицы в основном используют широкий рельефный торец.

Прежде чем начинать укладку профнастила и крепление ветровой планки, нужно уделить внимание обрешетке. Обрешетка под профнастил важна для долговечности кровли

При правильном расчете расстояния между брусьями нагрузка на лист распределится равномерно, он не деформируется во время снегопадов и других воздействий.

Шаг обрешетки зависит от вида профнастила. Например, для профнастила С20 обрешетка должна быть сплошной. Про технически характеристики профнастила С20 читайте здесь. Этот вид материала используют не только для кровли, но и для обшивки стен.

Цена ветровой планки для профнастила

В зависимости от прямого назначения и ширины цена ветровой планки для профнастила может варьироваться.

• Узкая торцевая прямая 140-160 руб
• Широкая торцевая 300 руб

Конечно, эта стоимость приблизительная и может меняться. Так если приобретать металлочерепицу и комплектующие материалы финских производителей такая стоимость может вырасти приблизительно на треть.

Технологический процесс обустройства кровли включает в себя устройство ветровой доски и планки. Это изделие эффективно защищает от попадания дождя и снега, легко монтируется и не имеет приемлемую цену.

Видео об изготовлении ветровой планки для профнастила

Показан процесс изготовления ветровой планки для профнастила с помощью специального станка.

Монтаж карнизной планки для различных видов кровли

планка для крыши из профнастила

Производить монтаж крыши из профлистов начинают с установки планки. Обязательным условием при монтаже карнизной планки для профнастила является ее расположение ниже гидроизоляционного ковра. В этом случае, влага или конденсат, спускающийся по гидроизоляционной пленке, должны попадать на планку, а затем срываться в водосборную систему.

Первоначально на кровельных скатах устанавливают торцевые доски. Самую верхнюю доску устанавливают выше обрешетки и к этой доске крепят планку. Дополнительно под профнастил монтируют уплотнитель воздухопроницаемый для естественного удаления водяных паров. Планки устанавливают внахлест и крепят с применением саморезов или болтов оцинкованных.

Планки карнизные встык крепить не рекомендуется. Нахлест на край уже закрепленной планки должен составлять минимум 1 см.

планка для металлочерепичной крыши

Монтаж карнизной планки для металлочерепицы осуществляют перед настилом листов. Первоначально производят установку лобовой (карнизной) доски к торцам системы стропильной.

Карнизную доску можно устанавливать в специальные пазы для оцинкованного крепежа.

Затем подготавливают опору для подшивки свеса. Подшивку осуществляют с использованием доски шпунтованной и опорного бруса. Следующий этап это установка атрибутов водосточной системы. Планку карнизную устанавливают между настилом из листов поверх водосточного крепления.

Крепежными элементами являются саморезы, ввинчиваемые в доску лобовую (карнизную) с шагом 30 см.

Более детальная информация по устройству водосточной системы и капельника, представлены в видео.

планка кровельная из мягких материалов

Карнизная планка для мягкой кровли может иметь изгиб 100-130 градусов. Поэтому ее подбирают в зависимости от наклона скатов кровельных. Капельник монтируют по краю кровли в направлении вертикально вниз.

Это условие распространяется на все виды мягкой кровли: рулонной, гибкой черепицы или мембраны кровельной.

Подкровельное пространство обрешетки оборудуют отверстиями для вентиляции и прохода воздуха через аэрационные каналы. Основание карнизной планки для черепицы закрепляют на обрешетку и устанавливают фронтонные защитные планки на края обрешетки. Затем обрабатывают и устанавливают ковер под ендову, предварительно промазав края битумной мастикой.

Рекомендуется на установленную планку приклеить мягкий кровельный материал, а затем произвести укладку рядовой черепицы. Располагать мягкую черепицу необходимо так, чтобы черепицы первого ряда «захватили» большую часть кровли. Последующую рядовую черепицу укладывают со сдвигом. Края черепицы у торцов приклеивают особенно тщательно.

Планку для мягкой кровли монтируют с нахлестом (с минимальной шириной края 2 см) и фиксируют зигзагообразно. Для крепления используют кровельные гвозди, шаг крепления достигает 10-15 см.

Как произвести собственноручно установку капельника на черепицу, показано в этом видео.

Применительно для крыши из профнастила или металлочерепицы основание планки закрепляют на обрешетку. Нижний край планки направляют на установленный водосточный короб или желоб вертикально или под углом. Радиус падения капель от плоскости стены может составлять 45 градусов.

Подлив воды на планку и визуально проследив проход капель, размещение капельника подбирают под выход капель воды. Можно немного опустить или укоротить наклон и месторасположение, пока капельник не закреплен окончательно.

Технические характеристики и разновидности ветровых планок

Торцевая планка представляет собой согнутый в виде угла металлический лист. При монтаже кровли из профнастила и ветровая планка также может быть выполнена из данного материала. Устанавливается она на край ската, то есть на торец, и прижимает покрытие к обрешетке, плотно закрывая стык. Для большей надежности рекомендуется приобретать специальные заглушки, которые наглухо закрывают планки с боков. Такие планки должны защищать все торцы по периметру кровли. Однако, скаты в разных местах имеют разную форму, в связи с чем и ветровые планки также изготавливаются различной конфигурации. Можно выделить следующие распространенные варианты:

• фронтонная планка – необходима для защиты от осадков боковой части скатов;
• коньковая – предназначена для герметичного закрытия зазора в верхней части стыковки скатов;
• карнизная – монтируется перед водосточной системой, на край ската.

Кроме назначения отличаться может и конфигурация изделия. В частности, речь идет о таких параметрах, как ширина и длина. Стандартные размеры ветровой планки для профнастила следующие:

длина изделия – 2 м, важно иметь ввиду, что полезная площадь будет меньше приблизительно на 5-10 см, то есть расчет стоит ввести от полезной длины, составляющей 190-195 см;
ширина планки – 9х15 см или 4х6 см, при этом более широкое изделие используется для кровли из металлочерепицы или профнастила с высокой волной и с большим углом наклона скатов крыши из профлиста. а узкий вариант отлично подходит для плоских кровель, где используются профлисты с малой волной.. Отличаться ветровые планки могут и по материалу производства

В частности, различают 3 основных варианта

Отличаться ветровые планки могут и по материалу производства. В частности, различают 3 основных варианта.

Алюминиевые изделия – наиболее доступный и недорогой вариант. Главный недостаток материала в том, что он легко гнется и деформируется при механическом воздействии. В связи с чем сложно произвести монтаж, особенно неопытным пользователям.
Стальные – внешне практически не отличимые от алюминиевых планок. Однако, лишены большинства их недостатков. Изделия характеризуются большой прочностью и надежностью, но и цена их несколько выше алюминиевых аналогов.
Медные – считаются наиболее дорогим видом ветровых планок, но также одним из самых привлекательных. Такие изделия не боятся воздействия влаги и отлично противостоят коррозии в течение долгих лет. Кроме того, их сложно повредить при монтаже и эксплуатации

Однако, важно учесть, что изделия имеют большой вес, что подходит далеко не для всех кровельных систем.

Выбор конкретного варианта будет зависеть от конфигурации кровельного покрытия. Только после того, как сделан выбор подходящего изделия и планки приобретены в должном количестве можно переходить к установке ветровой планки.

Виды ветровых планок для профнастила

В связи с разнообразием наименований этого изделия и множеством компаний, занимающихся его производством, на рынке представлены торцевые рейки разных форм и размеров. Например, ветровые планки марки RAL имеют прямоугольное сечение и изгибы на торцах, а марки Aquasystem – относительно плоские.

Разные ветровые планки

Производители кровельных материалов предлагают свои системы подшивки свесов кровли, поэтому формы фасонных элементов могут быть различными. Для кровель из профнастила наиболее часто выбирают торцевые планки прямоугольного сечения. Одна из боковых панелей этих изделий изогнута с целью отвода воды от стен дома. Вторая имеет более сложный изгиб, который служит для крепления планки к кровельному материалу. Одно ребро этого изделия должно быть уложено непосредственно на профнастил, второе должно закрывать торцевой срез ската кровли и внешний срез софитов.

Есть торцевые планки, форма которых образует прямой угол, без каких-либо выступов и изгибов. Такие изделия наиболее удобны для обшивки торцов кровли из относительно плоского профнастила.

Технические характеристики ветровых планок для профнастила

Вид изделия	Толщина (мм)	Длина (м)	Ширина (мм)	Форма	Наиболее востребованные размеры
Ветровая планка	0,4-1	2 – 2,5	40-350	С прямыми или фигурными боковыми панелями; с двойным подгибом по торцам, который обеспечивает жесткость планки	40х60 мм 90х150 мм

Установка ветровой планки для профнастила

Ветровая планка монтируется на крыше одной из последних. Позже нее устанавливаются только коньковые профили. Планка должна обязательно полностью перекрывать две волны профиля покрытия крыши и либо полностью закрывать торцевую доску, либо иметь на нижней кромке капинос для отвода воды от поверхности доски. Ее стандартные размеры имеют длину 2000 мм, а размеры верхней полки могут быть 135 или 145 мм, в зависимости от профиля кровельного листа и торцевую полку от 800 до 100 мм с капиносом 15 – 20 мм. Верхняя полочка также может иметь небольшой загиб 15 – 20 мм с завальцовкой.

Элемент не сложен в изготовлении и может быть выгнут практически на любом листогибе, там же где гнут отливы, адреса вам подскажут в любой фирме, занимающейся установкой окон. Крепление планки производится в двух плоскостях теми же саморезами с резиновой (а лучше – полиуретановой) шайбой, что использовались при монтаже всей кровли с шагом 300 – 500 мм. В плоскости крыши планка прикручивается через вторую от края волну. К торцевой доске желательно крепить по центральной линии примыкающей к ней полки, хотя последнее – чисто из эстетических соображений. Нахлест двух элементов нужно также делать не менее 50 мм, причем обязательно, чтобы находящийся выше элемент накрывал расположенный ниже. Установка крепежа в месте стыка через два металла – желательна. Верхний стык торцевых планок двускатной крыши накрывается коньковым элементом. Иногда для большей герметичности стыка используют двусторонний скотч или другие уплотнительные элементы.

Часто, если ветровая и карнизная планки сходятся на углах под разными углами, щель между ними закрывается либо за счет выреза и загиба одной из них, либо за счет вставки несложного в изготовлении углового элемента из такого же металла. О наличии его обрезков побеспокойтесь при заказе всего материала и доборных элементов на крышу. Иногда в качестве торцевых планок используют пластиковые уголки соответствующих размеров, но лично у меня целесообразность этого вызывает сомнение.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами

Помимо самого кровельного покрытия при обустройстве крыши используются различные доборные элементы, с помощью которых оформляются стыки кровли с вертикальными поверхностями, грани крыши, ее изломы, ендовы, карнизные свесы, отливы и т. п. Все эти дополнительные детали позволяют повысить функциональность кровли, защитить ее от негативных воздействий внешних факторов и придать крыше завершенный привлекательный вид. Одним из таких элементов является карнизная планка для профнастила.

Установка ветровой планки для профнастила

Ветровая планка монтируется на крыше одной из последних. Позже нее устанавливаются только коньковые профили. Планка должна обязательно полностью перекрывать две волны профиля покрытия крыши и либо полностью закрывать торцевую доску, либо иметь на нижней кромке капинос для отвода воды от поверхности доски. Ее стандартные размеры имеют длину 2000 мм, а размеры верхней полки могут быть 135 или 145 мм, в зависимости от профиля кровельного листа и торцевую полку от 800 до 100 мм с капиносом 15 – 20 мм. Верхняя полочка также может иметь небольшой загиб 15 – 20 мм с завальцовкой.

vetrovaya-planka-3

vetrovaya-planka-4

vetrovaya-planka-6

vetrovaya-planka-7

Элемент не сложен в изготовлении и может быть выгнут практически на любом листогибе, там же где гнут отливы, адреса вам подскажут в любой фирме, занимающейся установкой окон.
Крепление планки производится в двух плоскостях теми же саморезами с резиновой (а лучше – полиуретановой) шайбой, что использовались при монтаже всей кровли с шагом 300 – 500 мм. В плоскости крыши планка прикручивается через вторую от края волну. К торцевой доске желательно крепить по центральной линии примыкающей к ней полки, хотя последнее – чисто из эстетических соображений. Нахлест двух элементов нужно также делать не менее 50 мм, причем обязательно, чтобы находящийся выше элемент накрывал расположенный ниже. Установка крепежа в месте стыка через два металла – желательна. Верхний стык торцевых планок двускатной крыши накрывается коньковым элементом. Иногда для большей герметичности стыка используют двусторонний скотч или другие уплотнительные элементы.

vetrovaya-planka-11

vetrovaya-planka-10

vetrovaya-planka-2

vetrovaya-planka-20

Часто, если ветровая и карнизная планки сходятся на углах под разными углами, щель между ними закрывается либо за счет выреза и загиба одной из них, либо за счет вставки несложного в изготовлении углового элемента из такого же металла. О наличии его обрезков побеспокойтесь при заказе всего материала и доборных элементов на крышу.
Иногда в качестве торцевых планок используют пластиковые уголки соответствующих размеров, но лично у меня целесообразность этого вызывает сомнение.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Правила установки

Ветровая планка устанавливается как одна из самых последних деталей. После обрамления торцов остается только установка конька. Монтаж торцевого элемента проводится в следующем порядке:

1. К обрешетке, на которую укладывается профилированный настил, крепиться торцевая доска шириной 80 мм, толщиной 25 мм. Монтаж доски проводится с помощью строительных гвоздей диаметром не менее 4 мм и длиной 100–120 мм.
2. Поверх торцевой доски проводится монтаж ветровой планки. Крепление производится с помощью кровельных саморезов диаметром 4,8 мм. Конструкция саморезов подразумевает наличие уплотнительной шайбы (резиновой прокладки). Крепежи должны располагаться с шагом 200–300 мм. Монтаж саморезов осуществляется только с помощью шуруповерта.

1. Монтаж планок выполняется от нижней точки торца в сторону конька. Детали стыкуются внахлест. Глубина нахлеста не менее 50 мм. Крепление профнастила с помощью строительных гвоздей категорически запрещается, ведь ударная нагрузка нарушает целостность защитного покрытия. Кроме того, во время забивания гвоздей получается отверстие в профлисте на 1–2 мм больше диаметра крепежа. В эти щели проникают влага и незащищенная середина кровельного листа подвергается коррозии.
2. Конец ветровой планки загнут для направления стекания атмосферных осадков. Но нередко установка детали происходит с образованием зазора между планкой и поверхностью профилированного покрытия. В этом случае необходимо предусмотреть монтаж уплотнителя. Крепить уплотнитель следует с внутренней стороны доборного элемента.

Для заполнения зазора можно применять следующие виды уплотнителя:

• универсальный самоклеящийся;
• универсальный саморасширяющийся (ПСУЛ).

Благодаря своим свойствам эти материалы отлично работают в конструкции кровли. Они создают барьер для проникновения влаги, не разрушаются под воздействием ультрафиолета, хорошо переносят температурные перепады от -45оС до +85оС. Специальные пропитки защищают от заражения грибками и плесенью. Чтобы стык между профнастилом и планкой был 100% надежным от протекания, доборный элемент должен закрывать две волны покрытия. Обобщая данную информацию, можно отметить, что существует три типа узлов и видов монтажа:

1. Применение фронтальной детали с широкой горизонтальной частью, перекрывающей 2 волны профнастила. Крепить на гребне второй волны длинными саморезами.
2. Фронтальная планка шириной около 125 мм, перекрывает только одну волну, но обязательно применение уплотнителей. Монтаж с помощью коротких саморезов на торцевой доске.

1. Допускается монтаж фронтальной детали с устройством торцевого бруска. Однако, такой узел крепления не кажется прочным и надежным.

Можно ли совсем обойтись без торцевого элемента кровли? В строительных нормах и правилах нет строгого указания на этот счет. Только у незащищенного покрытия срок службы сокращается в 2–3 раза. Рекомендуем следующие видео для ознакомления:

Стоимостные показатели по ветровым планкам

Цена на эти изделия зависит от нескольких факторов, включая размеры и исполнения.

Сравнительная таблица стоимости ветровых планок

Изображение	Производитель	Цена	Примечания
	Профнастил МД Г. Москва	Цена 55 р/м.пог =	Для стандартных размеров 40×60 мм с капельником
	ПО «Эталон» Г. Москва		Цена от вида покрытия, р/шт -оцинковка-340; Полиэстер премиум-336;
	ТД «АДС-Металл»	Цена 292 р/шт	Цвет по каталогу
	«Металлик и Ко»	192 р/шт	Цвет по каталогу
	Компания Проминтех	312 р/шт
	DMD Industries г. Москва		Производится в длинах 2 — 3 — 4 метра
	Сибирский Дом Кровли г.Новосибирск	От 380 р/шт	В зависимости от покрытия, цвета по каталогу
	Группа заводов «Металлкомплект» г.Киров	От 390 р/шт	Длина 2500 мм, в зависимости от покрытия по каталогу

Рассматривая приведенные в таблице данные, можно сделать вывод, что цена основными показателями, от которых зависит цена на изделие, являются характеристики покрытия и металлоемкость деталей.

Региональные стоимостные отличия незначительны и зависят от логистики и потребности на рынке.

Как подшить карниз крыши профнастилом, пошагово

Карнизы образовываются выступающими частями стропил за стены здания. По общеизвестным нормам считается, что расстояние свеса карниза равняется 55-75 см.

Перед тем, как обшить карниз крыши простой доской или шпунтованной вагонкой, следует нарезанный в размер материал пропитать антисептическими, огнестойкими и водоотталкивающими составами

О подшивке карниза нужно думать заранее, после возведения стропил и устройства обрешетки. Обычно используются два способа:

• Нанесение обшивки по стропилам и кобылкам;
• Формирование карнизов в виде короба.

Первый метод используют обычно для крыш с малым уклоном. До того как стрехи обшивать брусом и другими комплектующими элементами, стропила нужно подрезать по одной линии и торцы их должны быть параллельны стенам дома.

Но не всегда получается это сделать, а так как на выступающие части нагрузка приходится небольшая, поэтому иногда выпускают дополняющие изделия под названием «кобылки». Другими словами – это отрезки брусков, прибитых к стропилам по одной линии. Затем по их торцам «пришивается» лобовая доска, к которой фиксируется карнизная планка, и начальные доски обрешетки.

При использовании второго метода устройство карниза более сложное. Оно применяется с крышами, имеющими большой уклон. В этом варианте подшивка крепится к каркасу, созданному специально для этих целей.

Для монтажа применяются доски толщиной около 40 мм, которые одним концом упираются к стропильной ноге, а другой – в брус, прибитый к стене. Поверх карнизной планки накладывается пароизоляционный материал. Если его не применить, то конденсат, который образуется внутри, будет попадать не в водосточную систему, а на потолок. Помимо предохраняющих функций, карнизы необходимы для вентилирования под кровлей.

При правильно устроенном карнизе, воздух с земли должен беспрепятственно пройти через его выступающую часть и просочиться через конек крыши.

Чтобы приступить к монтажу профнастилом, необходимо выполнить некоторые подготовительные работы. Для этого нужно:

Шаг №1

Необходимо укомплектовать кровельный материал несколькими специальными планками в виде букв F и L. Первую надо зафиксировать со стороны карниза, а другую – от стены на рейке. Прикреплять элементы нужно с помощью саморезов по предварительно натянутому шнуру.

Шаг №2

Нужно замерить размер проема и вычесть 5 мм из полученного результата. Это даст гарантированный зазор при расширении от температуры. Затем нарезать ножницами (а не болгаркой во избежание образования ржавчины) полосы профнастила определенной длины.

Шаг №3

Листы настила нужно чуть согнуть и вставить в выставленные профильные элементы. Для крепежа применяются саморезы.

Если при устройстве свеса были использованы деревянные изделия из хвойных пород, пропитанные влагозащитным средством, а также соблюдены все вентиляционные зазоры, то дом будет стоять без повреждений не один десяток лет.

Виды и технические характеристики

Согласно строительным нормам при возведении крыши из профнастила или черепицы обязательно выполняется крепление ветровых планок. Они устанавливаются по всему периметру кровельной конструкции для предотвращения попадания на стропильный каркас и обрешетку атмосферных осадков и задувания порывов ветра. Различают следующие разновидности этих фасонных элементов:

• Фронтонная (торцевая) планка. Она представляет собой уголок, одна из крепежных полок которого прямая, а другая повторяет волнистый рельеф профнастила. Фронтонная планка крепится свесы крыши, расположенные со стороны фронтонов сооружения. Этот элемент, необходимый для защиты стропил от влаги, перекрывает 1-2 волны профнастила, а также закрывает собой полностью торцевую доску. Некоторые модели снабжаются капиносом для отвода воды.
• Карнизная планка. Карнизную планку монтируют на обрешетку крыши вдоль свеса перед настилом кровельного материала и установкой водостока. Она представляет собой уголок из оцинкованной стали с полимерным покрытием с прямыми, ровными крепежными полочками.
• Коньковая планка. Для гидроизоляции и защиты стыка между профнастилом в месте соединения скатов используют коньковую планку. Она бывает прямая, овальная, прямоугольная. Также выпускаются модели с вентиляционным зазором, улучшающие циркуляцию воздуха в кровельном пироге.

Ассортимент фасонных доборных элементов для профнастила

Ветровые фасонный элементы для профнастила имеют стандартную длину 200 см, однако, полезная длина планок составляет сего 190-195 см, так как устанавливаются они с зазором 50-100 мм. Производители выпускают модели с размерами 40х60 мм и 90х150 мм.

Стандартные размеры фасонных доборных элементов

Важно! Опытные кровельные мастера рекомендуют выполнять крепление узкой ветровой планки размером 40х60 мм на плоских кровлях, а также в регионах с низкой ветровой нагрузкой. Широкая планка подходит для скатных конструкций с любым уклоном

Ветровую планку на крышу из профнастила можно установить своими руками, так как монтаж этого фасонного элемента не требует особого строительного опыта или специализированного инструмента. Для этого потребуются кровельные саморезы с резиновым уплотнителем из расчета 5-6 штук на одну планку, шуруповерт, герметик и ножовка по металлу для подрезки. Порядок, в котором выполняется крепление элементов, зависит от места монтажа:

Монтаж карнизной планки. На карнизные свесы крыши ветровая планка устанавливается до настила кровельного покрытия, до монтажа водостока. Она прикручивается саморезами с шагом 40 см, начиная от края, с нахлестом 50-100 мм. О время крепления гидроизоляционную пленку, которая укрывает обрешетку, поднимают и укладывают поверх планки. Качественный монтаж подразумевает, что ветровой карнизный элемент будет прижиматься к внутренней поверхности водосточного желоба, предотвращая всякое проникновение влаги со ската на стропила. Иногда для этого требуются планки, изготовленные по индивидуальным размерам.

Технология монтажа карнизной ветровой планки

Загрузка…

Элементы отделки кровли | Кровля Дона

Конек плоский

Конек для кровли (коньковая планка) — элемент, с помощью которого при обустройстве крыш с двумя и более скатами выполняют соединение плоскостей скатов кровли в наивысшей точке. Отсутствие конька приведет к намоканию чердака, к тому же, коньковая планка делает конструкцию кровли более жесткой. Стандартные размеры конька 150х150х2000мм, 190х190х2000мм.

Ветровая (Торцевая) планка

Торцевые планки монтируются по фронтонам снизу вверх, накрывая торцевые края кровельного  материала. Крепятся в крайнюю волну листов и к деревянному основанию саморезами. Ветровая планка необходима, ведь ее наличие защищает чердак от попадания влаги в торцевую часть крыши, а ее отсутствие при сильных порвых ветра приводит к эффекут парусности, что черевато срывом листов, а последтствия этого события вы можете себе легко представить. К тому же, торцевые планки придают кровле законченный эстетичный вид. Стандартные размеры планки торцевой: 95х120х2000мм,  135х145х2000мм.

Карнизная планка

Карнизные планки являются необходимыми элементами отделки кровли. Они монтируются на стропила и устанавливаются под краем кровли. Они играют важную роль защиты чердака от обратного хода воды и защищают чердак от попадания влаги, при установке водосточной системы карнизные планки просто необходимы, так же карнизная плака значительно продлевает срок службы стропилы. Стандартный размер карнизной планки: 100х69х2000мм.

Угол наружний/внутренний

Защищают стыки от воздействия неблагоприятных факторов, Гарантируют максимально комфортную эксплуатацию сооружения. Монтируются с внешней стороны фасада для герметизации стыков и придания сооружению законченного вида.Стандартные размеры для кровельных углов — 115х115х2000мм,  возможно изготовление углов по размеру заказчика.

Ендова верхняя

Планка ендовы верхней это декоративный элемент отделки кровли, закрывающий стык листов. Монтируется поверх стыка, прикручивается саморезами на кровельный материал, создает кровле эстетичный законченный вид. Стандартный размер ендовы верхней — 76х76х2000.

Отделочные элементы кровли – Металл Профиль Виды профилей – ООО «Евродом»

Отделочные элементы кровли

Для обеспечения качественного, надежного и профессионального монтажа кровли из металлочерепицы, мы предлагаем широкий выбор оригинальных элеменов отделки, производства компании Металл Профиль. Фирменные комлектующие необходимы для обустройства кровли. Ведь именно отделочные элементы позволяют грамотно состыковать листы металлочерепицы в сложные поверхности и герметизировать эти стыки.

Мы поможем вам подобрать элементы кровельной отделки для любого вида металлочерепицы Металл Профиль, рассчитать их необходимое количество порекомендовать цветовую гамму. Всё необходимое для монтажа вы можете приобрести в наших офисах продаж. Звоните по тел. 8 (495) 664-25-59.

Расположение отделочных элементов на кровле:

Наружные стыки скатов кровли (планки конька плоского и круглого, заглушки конька)
Внутренние стыки скатов кровли (планки ендовы нижней и верхней)
Торцы кровли (торцевые планки различных размеров)
Свесы кровли (карнизные планки)
Примыкания кровли к стенам, трубам и проч. (планки примыкания верхние и нижние)

Наименование	Внешний вид и размеры размеры указаны в мм
Планки конька плоского 120х120х2000, 150х150х2000 и 190х190х2000
Планка конька круглого R110х2000
Планка торцевая 90х115х2000
Планка торцевая 95х120х2000
Планка торцевая 118х145х2000
Планка карнизная 100х69х2000
Планка сегментная торцевая правая 400мм, 350мм
Планка сегментная торцевая левая 400мм, 350мм
Планка карнизного свеса 200х30х2000, 250х30х2000
Планка карнизного свеса сложная 185х50х2000, 250х50х2000
Планка примыкания верхняя 250х147х2000
Планка примыкания нижняя 250х122х2000
Планка снегозадержателя 95х65х2000
Заглушка конька круглого R110 конусная
Заглушка конька круглого R110 простая
Планка ендовы верхняя 76х76х2000
Планка ендовы нижняя 298х298х2000
Планка угла внутреннего 115х115х2000
Планка угла наружного 115х115х2000
Плоский лист (ширина 1. 25 м)

Стандартные элементы отделки кровли выполняют две основные функции — это защита кровли от погодных воздействий и придание ей внешней привлекательности.

Места сопряжения скатов, такие как ендовы, хребты, а также примыкание кровли к трубам и стенам, требуют особого внимания при монтаже, так как подвергаются серьёзным нагрузкам в виде ветра, дождя и снега. Поэтому при обустройстве кровли важно не только придерживаться правильной технологии монтажа, но и применять оригинальные комплектующие завода изготовителя металлочерепицы, конфигурация и технология производства которых отработана десятилетиями.

Особое внимание необходимо уделить выбору планок конька, ендовы и торцевым планкам, так как они играют решающую роль в эстетике всей кровли, являясь своего рода обрамлением, как удачно подобранный багет выгодно подчёркивает красоту картины в музее.

Торцевая планка для профнастила размеры стандарт

Фронтальные защитные, а также декоративные составляющие лучше приобретать вместе с материалом, которым будет покрываться крыша, чтобы подобрать максимально подходящий цвет.

Планка торцевая для профнастила

Рекомендуется использовать материалы одного производителя. Работы по монтажу ветровых компонентов производятся в заключении работ по монтажу кровли. Так как ветровой лист устанавливают на волновых покрытиях, то ширина накладной части элемента зависит от длины волны поперек.

Идеальным вариантом конструкции планки является торцевая планка с подворотом края. Таким образом полностью исключается возможность попадания воды под покрытие.

Крыши из металлопрофиля являются распространённым решением для конструкций простой формы или большой площади. Этим немудреным кровельным материалом часто перекрывают производственные помещения, хозяйственные постройки, садовые, дачные дома.

Доборные элементы представляют собой ассортимент дополнительных частей к кровельному покрытию, которые устанавливаются для выполнения защитной, а также декоративной функции одновременно. Кроме того, существует довольно много декоративных составляющих, которые служат для придания строению индивидуальную привлекательность и особый стиль флюгеры, шпили. В совокупности все конструктивные компоненты покрытия, предусмотренные для его внешнего оборудования, необходимо устанавливать с целью сохранения крыши от подтеков, ветра, снега, пыли.

Так обеспечивается надежность и функциональность кровельной конструкции. Монтаж ветровой планки вы можете посмотреть на видео ниже:. Сделал крышу профнастилом. Было это три года назад. Финишный штрих в кровельных работах — установка ветровой планки и подключение софитов.

Предназначение планок и виды

Если проигнорировать этот этап, то будет нарушен теплообмен в области между кровлей: в летний сезон воздух в помещении и стены начнут быстрее греться, зимой — наоборот.

Прежде чем приступать к креплению ветровой планки профнастила, делают все необходимые расчеты. Здесь учитывают тип кровли.

Например, для плоских крыш складов, где покрытие листовое, лучше использовать узкую ветровую планку. Для металлочерепицы и профнастила требования другие — используют широкую рельефную торцевую отделку.

Как крепить ветровую планку на профнастил

Также играет роль правильный выбор и установка обрешетки. В зависимости от вида материала кровли рассчитывают шаг укладки брусков.

Начинают работы с торца — на решетчатую конструкцию пришивают струганную ветровую доску размерами 25 х 80 мм, и уже на нее ставят планку, используя болтовые саморезы с уплотнительной резинкой. Между крепежами соблюдают расстояние в 0,4 м. Монтаж начинают снизу, продвигаясь к верхней части крыши.

Боковые элементы торцевых планок укладывают внахлест, с захватом не больше 0,1 м. Если крышу оборудуют профнастилом с водосточными канавками, то листы укладывают перпендикулярно таким образом, чтобы каждый последующий перекрывал канавку.

Для чего используется ветровая планка

Соседние планки укладывают с поперечным нахлестом в 15 см. Фронтонное изделие крепят выше решетчатой конструкции кровли, опираясь на то, какова высота волн профнастила. Она может быть как с прямыми сторонами, так и с фигурными. Края листа загибают для придания элементу большей жесткости.

Ветровая планка для профнастила: как установить, стандартные размеры

Длина одной детали колеблется в пределах мм, суммарная ширина сторон от мм до мм, толщина от 0,4 мм до 1 мм. Для придания привлекательности внешнему виду и дополнительной защиты от воздействия агрессивной среды, на торцевые планки наносят полимерные красящие составы.

Богатый выбор цветов позволит подобрать нужный цвет, исходя из предпочтений. Не стоит покупать алюминиевые торцевые планки для самостоятельной установки, если у вас нет достаточного опыта в их установке. Велик риск испортить материал, нервы и не добиться нормального результата.

Планка ендовы и карнизная планка устанавливаются до начала монтажа профлиста.

А вот планку конька, торцевую фронтонную,ветровую планку и планку примыкания необходимо устанавливать уже после настила профлиста. Сырьем для изготовления доборных элементов служит оцинкованный металл с различными полимерными покрытиями: “полиэстер”, “пурал”,”Granit”, “Prisma” и “пластизол”.

Их будут постепенно разрушать дождь, снег, ветер, грязь и мусор;. Доборные элементы для кровельного профнастила :.

Конструкция крыши состоит из элементов, которые, на первый взгляд, не несут существенной функциональной нагрузки. Ветровой торцевой элемент закрывает отверстия , которые возникают между досками стропильной системы или обрешетки. Ветровая планка представляет собой согнутую углом полосу из материала.

В случаях, когда профнастил применяется как стеновой материал, используются доборные элементы такие же как для металлосайдинга. Доборные элементы для стенового профнастила :. Угол наружный сложный УНСх75х мм Полиэстер.

Планка торцевая: цена, характеристики

Если Вы установили металлочерепицу или кровлю из профнастила, то Вам необходимо обезопасить ваше покрытие от проникновения нежелательных осадков под крышу. Представляем один из необходимых элементов – оцинкованную ветровую планку для кровли, которую многие строители чаще называют торцевой.

Кроме технологической, эта деталь несет и важную эстетическую функцию, красиво обрамляя окончание кровельного покрытия. В связи с этим, очень важно, чтобы это изделие было и высокого качества и эстетически красиво.

Зачем нужны торцевые планки?

Назначение торцевой планки для крыши — закрыть щели при строительстве кровельного покрытия и препятствовать ветру сорвать крышу с её торцевой стороны. Это свойство изделия препятствует гниению стропильной системы и разрушению всех деревянных элементов каркаса. Широкий вариант этого элемента, закрывающий торец кровельного пирога, существенно улучшает дизайн здания.

Размеры торцевой планки

Торцевая (ветровая) планка – это дополнительный кровельный элемент, поэтому заказывают ее отдельно.  При расчете необходимого количества учитывают параметры кровли.

Стандарт размера торцевой планки для профнастила:

• длина — 2 м (эффективная – 1,9 м),
• ширина – 90 х 150 и 40 х 60 мм.

Но каждый заказчик может заказать размеры  и цвет торца по параметрам своего проекта.

Назначение торцевой планки

• Становится невозможным попадание брызг от дождя и мокрого снега в косом направлении.
• Изделие выступает декоративным элементом, скрывает шероховатости и неровности торца крыши.
• Её обычно делают из стали с оцинковыванием и покрывают качественным полимером разных цветов.
• Это изделие устойчиво к разным разрушительным влияниям, таким как сильный ветер и другим погодным неприятностям. Она удерживает кровлю от срыва со стропильной системы.

Материал для ветровой планки

Торцевую планку обычно производят из того же материала, что и металлочерепицу. Это может быть:

• тонколистовая сталь. Это самый доступный кровельный материал из металла. По сравнению с керамическими и шиферными аналогами отличается легкостью, простотой монтажа, широкой палитрой цветов. Гарантийный срок службы — 10-15 лет;
• алюминий. Металл подвержен коррозии меньше, чем тонколистовая сталь. Лист того же размера, что из стали, весит в 3 раза меньше. Алюминиевые изделия хорошо переносят температурные перепады, сильные морозы. Стоимость алюминиевого листа сравнима с качественной тонколистовой сталью или немного дороже;
• медь — самый дорогой кровельный материал, который может служить столетиями. Металл не восприимчив к атмосферным осадкам благодаря оксидированному покрытию, которое естественным образом возникает на поверхности медного листа. Медь не нуждается в дополнительном уходе, поэтому такая кровля дешевле в обслуживании.

Медь используется в чистом виде. Тонколистовую сталь и алюминий сверху покрывают защитно-декоративным покрытием, которое препятствует корродированию вследствие воздействия влаги.

Для этого используют такие полимерные материалы:

• полиэстер;

• полиуретан;
• поливинденфторид;
• акрилат;
• полиэфир;
• пластизол.

Слой полимеров может наноситься как с одной, так и с обеих сторон. Во втором случае материал лучше защищен от неблагоприятного воздействия окружающей среды. Полимерное покрытие дало возможность производителям значительно расширить цветовую гамму планок.

Прежде чем приступать к креплению ветровой планки профнастила, делают все необходимые расчеты. Здесь учитывают тип кровли. Например, для плоских крыш складов, где покрытие листовое, лучше использовать узкую ветровую планку. Для металлочерепицы и профнастила требования другие – используют широкую рельефную торцевую отделку. Также играет роль правильный выбор и установка обрешетки. В зависимости от вида материала кровли рассчитывают шаг укладки брусков.

Установка торцевой планки

Ветровую планку устанавливают, когда все остальные работы по монтажу кровли завершены — закреплены карнизы, водостоки. Однако ее монтируют до того, как установлен конек.

Для планки используют саморезы по дереву со специальной уплотнительной резинкой. Чтобы крепежи дольше прослужили и не испортили материал, рекомендуется использовать изделия из оцинкованного металла. Можно использовать нержавеющие или оцинкованные гвозди. Тут мнения относительно крепежей разошлись. Одни специалисты считают, что такие крепежи не обеспечат достаточной прочности. Другие уверяют, что они лучше держат планку.

Длину саморезов подбирают так, чтобы она была на 30% больше, чем толщина обрешетки, стропил, торцевой доски в целом.

Торцевую планку начинают устанавливать, двигаясь от низа кровли к коньку.

1. Планку прикладывают к кровле. Верхнюю часть плотно прижимают к кровле, фронтальную — к лобовой доске. Надо убедиться, что верхняя часть полностью накрывает верхнюю волну, а отлив заходит на нижнюю. Свес доборного элемента должен закрыть лобовую доску.

2. Закрепляют обе части планки. В процессе полки следят за тем, чтобы саморезы входили в верхнюю волну (гребень). Между крепежными элементами расстояние не должно превышать 50 см. Если ветровая планка испытывает серьезные нагрузки, то шаг сокращают до 40 и даже 30 см. Аналогично крепят остальные детали. На местах стыков делают нахлест не менее 10 см

3. В верхней части края планки заводят под конек

4. Проводят изоляцию мест, где торцевая планка соприкасается с кровлей, используя саморасширяющуюся ленту или герметик. Это не допустит попадания насекомых и пыли в подкровельное пространство.

5. Устанавливают заглушки по краям, используя по четыре самореза для каждого такого элемента.

По окончанию монтажа планки все места креплений, реза обрабатывают препаратами, красками, предотвращающими появления коррозии. Швы обрабатывают герметичными мастиками, покрывают лакокрасочными материалами для наружных работ.

В нижней части ветровая планка должна идти внахлест шириной не менее 50 мм с капельником. Карнизная планка должна быть снизу. Узел скрепляют одним саморезом.

Если во время крепления саморез или гвоздь установлены неправильно, их лучше не вытаскивать. На том месте останется дыра, через которую под кровельный материал будет просачиваться вода. Это правило особенно критично, когда работают с горизонтальной частью планки.

Внимание! Осуществляя монтаж, сразу проверяют плотность прилегания материала. Если останутся зазоры, то при сильных порывах ветра будет раздаваться дребезжание.

Часто при строительстве кровли домашние мастера стараются сэкономить на элементах кровли. Но это нельзя делать. Ведь такая экономия может потом обернуться сокращением срока службы всей кровельной системы. Ремонт и замена части элементов обойдется значительно дороже, чем установка торцевой планки еще на этапе строительства. Особенно это касается регионов, где часто бывают ураганы и штормы.

Наша компания занимается производством кровельных и стеновых сэндвич-панелей, профилированных листов, металлочерепиц и доборных элементов для обустройства крыш и стен  различных типов. Полностью готовый к монтажу материал предлагается нами на выгодных условиях.
Мы готовы предложить вам большой выбор цветовых решений палитры RAL, так же и порезку металлов под индивидуальный заказ. На сайте можно сразу заказать крепеж, аксессуары и  элементы, необходимые для работы. Мы обеспечим вам наличие сертификатов, соответствие ГОСТам , бесплатную консультацию 8 (812) 603-49-30, качество и оригинальность продукции,  оперативность поставок. Мы располагаем собственным автопарком грузового транспорта. Наша компания осуществляет доставку по Москве, Санкт Петербургу и по другим городам России. Стоимость доставки определяется в зависимости от географии и объема продаж.

 Палитра RAL:

Установка карнизной и торцевой планки для металлочерепицы

Металлочерепица уже длительное время держит первенство в сфере кровельных материалов на территории нашей страны. Одними из важных элементов любой крыши из этого материала являются следующие планки для металлочерепицы:

• ветровая планка для металлочерепицы;
• карнизная планка для металлочерепицы;
• коньковая планка;
• планка примыкания.

При устройстве крыш с применением металлочерепицы, планка примыкания наравне с карнизной, коньковой и торцевой отыгрывает довольно значимую роль. Несмотря на незначительную роль этих аксессуаров в общем объеме закупаемых материалов, они несут очень важную функцию, отвечающую за длительную и надежную эксплуатацию всей кровли.

Классификация и назначение планок для металлочерепицы

Карнизные планки для металлочерепицы и ветровые планки для металлочерепицы изготавливают из материалов, аналогичных основному кровельному покрытию. Основным конструктивным элементом у них служит оцинкованная сталь толщиной 0.4-0,5 мм, с защитным полимерным покрытием. Функции, которые выполняют планки для металлочерепицы, выражаются в следующем:

• Карнизная планка выполнена в виде продолговатого элемента, который имеет технологию производства, аналогичную основному кровельному материалу. Основной функцией карнизной планки является защита лобовой карнизной доски от проникновения влаги при обильных атмосферных осадках. Как следствие, карнизная планка защищает от попадания влаги подкровельное пространство.

Крепление карнизной планки

Карнизная планка крепится к примыканиям кровли следующим образом.:

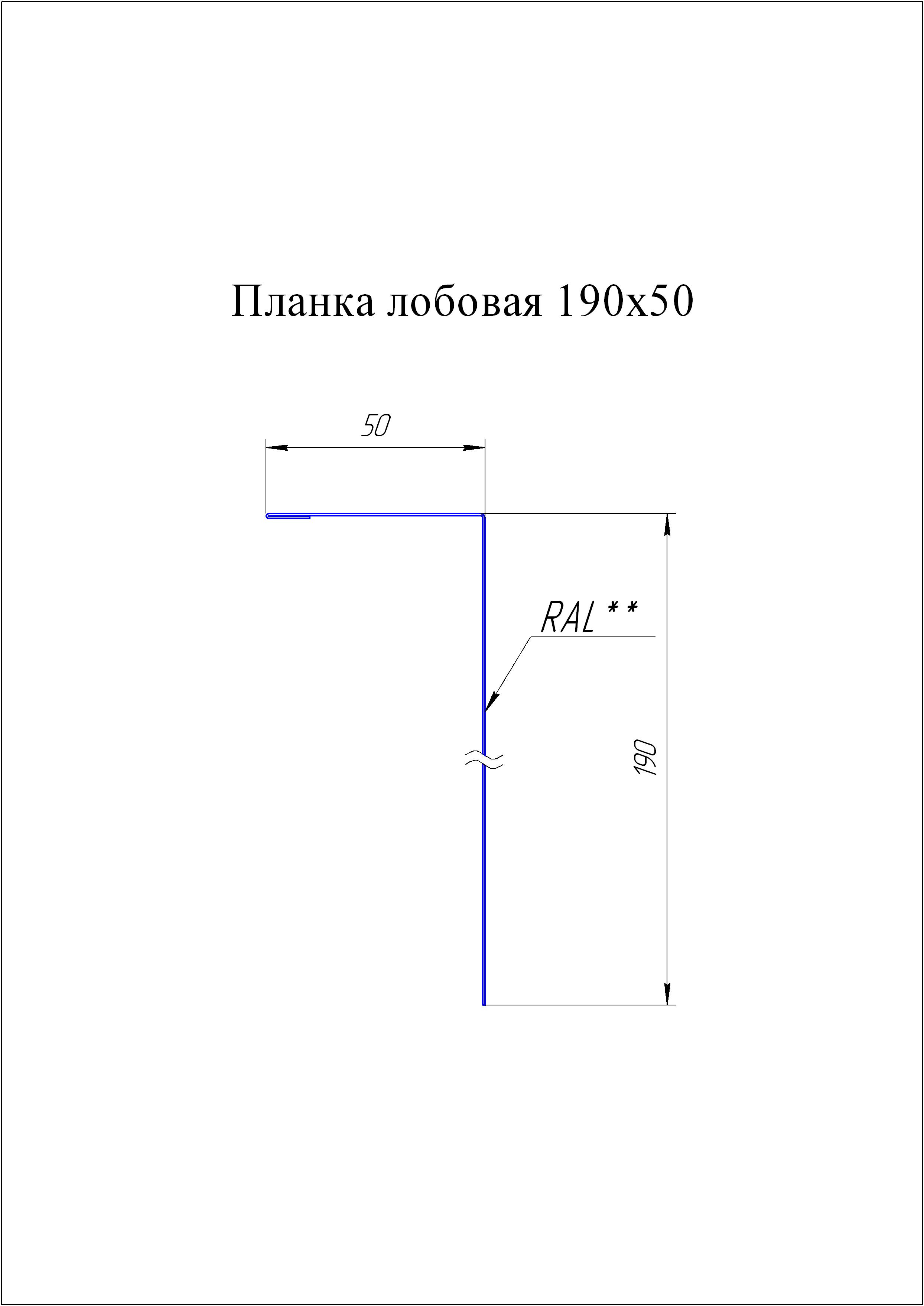

1. Сначала выполняют монтаж лобовой доски, которая крепится к торцам стропильной системы при помощи оцинкованных гвоздей. В качестве альтернативы иногда применяют карнизную доску, которая имеет крепление в специальных пазах на стропильной системе.
2. Следующим шагом будет подшивка с помощью шпунтованной доски или профнастила. К стене дома крепят опорный брус, он будет выступать второй опорой для подшивки карнизного свеса.
3. Непосредственно перед монтажом карнизной планки выполняют установку кронштейнов для водосточной системы. Они могут иметь крепление, как на карнизной доске, так и на стропильных ногах.
4. После этого приступают к монтажу карнизной планки, которая устанавливается перед настилом кровли листами металлочерепицы. Установку планки осуществляют поверх водосточного крепления с помощью саморезов, ввинчиваемых в карнизную или лобовую доску. Шаг между винтами подбирают приблизительно равный 30-35 сантиметров.

При наращивании карнизной планки обязательно следует выполнять нахлест, размеры которого составляют 100 мм.

Установка торцевой планки

После окончания укладки кровельного материала из листов металлочерепицы приступают к установке торцевой планки. Ее устанавливают следующим образом:

1. Ветровую планку устанавливают на высоте волны ближайшего листа металлочерепицы. При этом следует учесть, что угол торца крыши должен быть полностью перекрыт.
2. Крепление торцевой планки осуществляют по бокам и сверху при помощи винтов. При этом монтаж саморезами сверху приходится в гребень волны листа металлочерепицы.
3. При наращивании ветровой планки делают нахлест до 100 мм.
4. Все стыки между данной планкой и кровлей обязательно герметизируют.

Торцевая планка помимо защитных функций отыгрывает значительную декоративную роль. Она в обязательном порядке должна перекрывать гребень волны, иначе есть возможность попадания воды под металлочерепицу. Для этих целей производят отбортовку края листа металлочерепицы вверх.

Монтаж коньковой планки

Перед монтажом коньковой планки всегда проверяют выполнение всех работ по устройству подкровельной вентиляции. На пологих скатах из металлочерепицы для исключения возможности задувания снега под конек используют специальные планки. Монтаж коньковой планки начинают с торца, для этого конек укладывают сверху торцевых планок и выпускают наружу на 20-30 мм. Детали плоского конька состыковывают между собой с нахлестом 100 мм, а полукруглые элементы соединяют по линии штамповки.

Если угол наклона крыши составляет более 45° тогда место монтажа подконьковой доски и методы крепления конька существенно могут отличаться между собой, в зависимости от величины наклона скатов. На этапе крепления обрешетки моделируют установку конька, учитывая при этом угол наклона крыши и форму коньковой планки. Данный вариант монтажа получил наибольшее распространение благодаря своей простоте и доступности. Если углы наклона крыши и коньковой планки не совпадают, тогда их можно подкорректировать при помощи слесарного инструмента. После монтажа коньковой планки полукруглой формы, она должна быть заглушена с двух сторон при помощи специальных аксессуаров (заглушек).

Под коньковой планкой рекомендуют устанавливать деревянный брусок. Это помогает быстро произвести монтаж этой конструкции на деревянную основу.

Как монтируется планка примыкания

Планка примыкания должна монтироваться после завершения укладки основного слоя кровельного материала и установки ветровой планки. Основным назначением планки примыкания является фиксация ендового ковра на вертикальных плоскостях. Кроме этого планка примыкания находит применение в местах примыкания кровли к печным трубам и вентиляционным каналам, где она выступает в качестве основного герметичного элемента. Монтаж этого конструктивного элемента является финишной операцией по окончании строительства крыши. Планка примыкания помимо защитных свойств выступает также в качестве декоративного фрагмента, который придает эстетичный современный вид кровле.

Планки для металлочерепицы, которые правильно установлены и полноценно выполняют свои функции, будут прекрасной защитой кровли от ветровых нагрузок и атмосферных осадков, что обязательно отразится на длительности и надежности эксплуатации.

Технология монтажа металлочерпицы

Эксплуатация кровли, покрытой металлочерепицей, во многом зависит от соблюдения технологии монтажа, где установлены следующие правила:

• кровельный лист подлежит креплению в месте прилегания к обрешетке в прогибе волны;
• монтаж нижних листов к первой обрешетке происходит путем крепления над ступенькой через волну;
• монтаж остальных листов к обрешетке происходит с креплением как можно ближе к ступеньке;
• монтаж со стороны торцевой доски выполняется в каждую волну;
• все листы должны быть должным образом притянуты к обрешетке;
• в местах нахлеста монтаж листов выполняется саморезами в спад волны.

Количество винтов берут из расчета до 9 штук на один квадратный метр кровельного покрытия. Подрезание металлочерепицы выполняют при помощи ножовки по металлу, ножниц по металлу или высечных ножниц. Основным критерием при выборе слесарного инструмента является объем работ и ширина обрабатываемой поверхности. Так, для нарезания небольших полосок вполне подойдет ножовка или ножницы по металлу. В случае необходимости произвести длинный рез, ширина которого составляет большое расстояние, высечные ножницы будут наиболее подходящим инструментом.

Использование угловых шлифовальных машинок (болгарок) категорически запрещено. Вследствие перегрева и разрушения полимерного слоя происходит быстрое разрушение основного материала металлочерепицы.

Основы

Box – Boxmaster

История гофроящиков

Чем больше люди узнают о гофрокоробах, тем больше они понимают, что в них нет ничего “элементарного”. Каждая коробка состоит из трех листов бумаги, поэтому комбинации безграничны. Но не волнуйтесь … это то, для чего мы здесь. Мы постарались сделать эту страницу информативной с удобной для восприятия информацией, которая познакомит вас с основами работы с гофрированным картоном.

Типы картонных коробок

Стандартные щелевые контейнеры

Это наиболее распространенный стиль коробки. Все створки одинаковой длины от бортика до края. Идеально подходит для: доставки небольших предметов, таких как чашки и кружки, книги.

Гофролотки

Гофрированные лотки – это в основном лотки для хранения других предметов.Они полезны, когда первостепенное значение имеют видимость продукта и простота использования. Идеально подходит для продуктов пищевой промышленности и производства напитков, таких как вода в бутылках, безалкогольные напитки, закуски и полуфабрикаты в упаковке.

Контейнеры с половинными прорезями

Контейнеры с половинными прорезями похожи на обычные контейнеры с прорезями, за исключением того, что у них есть только один набор створок.Противоположная сторона коробки открыта, что позволяет ей скользить по предмету. Идеально для: больших и тяжелых предметов, таких как холодильники и стиральные машины.

Die Cut Custom

Это гофроящики на заказ, разработанные по точным спецификациям в зависимости от требований заказчика. Boxmaster может изготовить индивидуальные коробки ПОЛНОГО цвета, доступные во всех стилях и нестандартных размерах.Идеально подходит для: уникальных продуктов с особыми требованиями, таких как коробки для косметических продуктов, коробки для игрушек, коробки для подарков.

Полный круг

Внешние створки перекрывают всю ширину ящика, что делает его особенно устойчивым к грубому обращению. Все створки имеют одинаковую глубину, а их глубина равна ширине коробки. Идеально для: тяжелых предметов, требующих дополнительной опоры, таких как холодильники и стиральные машины.

Верхняя накладка с роликовым концом

Это простые несклеенные ящики, которые при сборке нужно складывать. Они отлично подходят для доставки узких предметов. Идеально для: упаковки витаминов, розничной упаковки, упаковки кофе, упаковки чая.

Типы методов печати

Метод печати

Описание

Преимущества

Флексографская линия

Самый основной вид печати на гофре.

Позволяет добавлять информацию о компании или содержимом упаковки на поверхность коробки по относительно низкой цене. Графика, как правило, представляет собой базовый штриховой рисунок и текст с использованием от 1 до 3 цветов.

Флексографский процесс

Используется для высококачественной графики с использованием 4 триадных цвета.Он обеспечивает более сильное визуальное воздействие и позволяет использовать изображения фотографического качества.

Поскольку требуются 4-х цветные печатные формы, общие затраты на печатные формы обычно выше, чем у Flexo Line. Минимальные тиражи обычно намного выше, чем у линии Flexo.

С покрытием

Позволяет использовать сплошное 100% покрытие цвета. Чаще всего используется с дисплеями POP и упаковкой для розничной торговли.

Покрытия можно наносить с помощью стандартных печатных форм, поэтому расходы на штамп не являются расходами для клиента.

Этикеточный ламинат

Достигается приклеиванием отпечатанных листов к внешней поверхности гофрированного материала.Позволяет наносить глянцевое трехцветное изображение (фотографического качества) и является приемлемым вариантом для малых и средних тиражей. Размер этикетки ограничен максимальным размером листа большинства коммерческих печатных машин (28 x 40 дюймов).

Он обеспечивает чистый профессиональный внешний вид, который выглядит сравнимо с высококачественной упаковкой, аналогичной той, которая используется с программным обеспечением и электроникой. Этикетки можно наносить как 100% -ное покрытие или как точечные этикетки в сочетании с другими линиями флексографской печати.

Трафаретная печать

Другой способ нанесения графических интенсивных изображений непосредственно на внешнюю поверхность гофроупаковки.

Этот процесс чаще всего используется для дисплеев POP и приложений для розничной упаковки и может быть более рентабельным при небольших тиражах.Ограничения по размеру больше, чем у ламината этикеток, и возможны сочетания цветов более 4.

Лито-ламинат

Обеспечивает такой же готовый продукт, что и ламинат этикеток, но требует гораздо более высоких минимальных тиражей (обычно 10-20 тыс. ).

Печатная поверхность фактически является частью упаковочного материала, в отличие от ламината этикеток, который добавляется вручную.

Препринт

Предоставляя готовый продукт, аналогичный процессу флексографской печати, этот процесс включает в себя покупку заказчиком предварительно отпечатанных рулонов бумаги, которые используются при производстве лайнер-картона.

Это требует очень больших объемов работ и значительных предварительных вложений со стороны клиента, но может быть экономически эффективным способом применения впечатляющей графики в таких количествах. Чаще всего используется в пищевой промышленности и производстве напитков, например, в ящиках для пива и ящиках с мандариновыми апельсинами.

Гофрированный картон прочности

Прочность доски – это все факторы, которые определяют, насколько прочной должна быть коробка.Есть ряд вопросов, которые вы должны задать себе, прежде чем сможете точно оценить, насколько прочной должна быть изготовлена ​​конкретная коробка, например:

• Характер упаковываемой продукции
• Общий вес ящика
• Размер ящика
• Как будет складываться, храниться и транспортироваться картонная коробка.

Boxmaster предоставляет вам два различных уровня настроек при выборе прочности коробки. Первый – это тип канавки, а второй – испытание на раздавливание кромок.

Коробка из гофрированного картона Типы канавок

Гофрированные канавки – это S-образные волны / дуги гофрированного картона, из которого состоит картон. Это называется гофром досок. Флейты – это, по сути, арматура, из которой состоит доска. Они проходят параллельно глубине контейнера и придают ему жесткость и прочность при раздавливании / штабелировании.Канавки не только обеспечивают прочность при штабелировании, но и обеспечивают изоляцию, защищающую продукты от резких перепадов температуры. Вообще говоря, канавки большего размера, такие как профиль A и B, обеспечивают большую прочность и амортизацию, в то время как меньшие профили канавок, такие как D и E, обеспечивают лучшую пригодность для печати и складывание. Канавки
B имеют 42-50 канавок на фут и имеют толщину 1/8 дюйма. Они обеспечивают второй по величине размер арки. Канавки
B обеспечивают хорошую прочность при штабелировании и сопротивление раздавливанию. Идеально подходит для консервов и дисплеев.Канавки
C имеют 39-43 канавки на фут и имеют толщину 11/64 дюйма. Они являются средним звеном между флейтой A и флейтой B и очень распространены. Канавки
C обеспечивают хорошую амортизацию, укладку и печать. Идеально подходит для стекла, мебели и молочных продуктов. Канавки
E имеют 94 канавки на фут и имеют толщину 1/16 дюйма. Профиль доски супертонкий, что, в свою очередь, уменьшает размер коробки и экономит место на складе. Канавки
E обеспечивают высочайшую стойкость к раздавливанию и превосходную поверхность для печати, что делает его отличным выбором для высеченных нестандартных коробок.

Конструкция из гофрокороба

Boxmaster предоставляет вам возможность выбора между конструкцией из картона с одинарными и двойными стенками.
Одностеночный материал является наиболее распространенным гофрированным материалом – он просто состоит из 1 слоя любого типа канавки, который вы выберете. При нормальных обстоятельствах будет достаточно конструкции с одной стенкой, так как они предлагаются от 23 ° до 44 °.
Конструкция с двойными стенками, также известная как «сверхпрочный» гофрированный материал, используется для тяжелых или крупных объектов. A Двойная стенка состоит из 2 слоев канавок, обычно 1 слой B и 1 слой C. Они примерно на 35% прочнее, чем обычные одностенные гофры. Boxmaster предлагает картонные коробки с двойными стенками от 44 до 61 ECT.

Типы канавок

Флейты / лапка

Толщина

Преимущества

B Флейта

42-50

1/8 дюйма

Хорошая амортизация, укладка и печать

C Флейта

39-43

11/64 “

Хорошая штабелировка, прочность и сопротивление раздавливанию

E Флейта

94

1/16 “

Наивысшая стойкость к раздавливанию и поверхность для печати

BC Флейта

Двойная стена

Очень толстый

Вмещает очень большие и тяжелые предметы

Испытание на раздавливание кромок

Испытание на раздавливание кромок – это просто метод, используемый для определения «складывания» или «раздавливания» куска гофрированного картона.Испытание проводится для определения силы, которая раздавит картон, стоящий на краю. ECT определит вероятную прочность на сжатие контейнера, сделанного из картона.

Виды строительства

Испытание на раздавливание кромок

Максимальный рекомендуемый предел нагрузки (фунты)

Acme Corrugated Box Co., Inc.

1. Гофрированный картон – лучший материал для ящиков?

Да! Гофрированный картон легче и дешевле, чем альтернативные материалы, такие как пластик, дерево и металл, к тому же он на 100% пригоден для вторичной переработки. В отличие от других типов ящиков, ящики из гофрированного картона складываются при хранении и транспортировке, что позволяет сэкономить деньги и площадь. Гофрированный картон достаточно прочен для штабелирования, устойчив к ударам и вибрации, а также может служить амортизатором и защищать ваши продукты во время транспортировки.

2.Есть ли у вас на складе контейнеры?

Нет, но сроки поставки очень короткие.

3. Что такое ECT?

ECT (испытание на раздавливание кромок) выполняется для прогнозирования вертикальной прочности гофрированного картона. Он определяет сопротивление сжатию канавок в фунтах на квадратный дюйм.

4. Можно ли напечатать мой логотип на моих контейнерах?

Да! Мы можем напечатать ваш логотип и информацию о продукте прямо на картонных коробках. Наша Ink Kitchen может создать ваши индивидуальные цвета чернил, чтобы представить ваш бренд и продукт именно так, как вы указали.

5. Можете ли вы доставить мой заказ в другое место?

Мы доставляем 95% наших заказов на фирменных трейлерах прямо к вам. Если ваш пункт назначения находится за пределами нашей зоны доставки, мы доставим / UPS ваш заказ по вашему запросу.

6. Есть ли у вас дисплеи в точках продаж?

Нет, но наши дизайнеры могут помочь создать столешницы или напольные витрины, на которых можно будет напечатать информацию о вашем продукте, название компании и т. Д.

7.Что такое инструменты?

Инструменты обычно относятся к штампам или печатным формам, необходимым для настройки гофрированного контейнера, дисплея или высечки для конечного пользователя.

8. Требуются ли инструменты для транспортировки контейнеров?

Не для стандартных транспортных контейнеров. Однако при индивидуальной настройке упаковки почти всегда требуются инструменты.

9. Могу ли я получить вентиляционные / ручные отверстия на моем боксе?

Да. У нас есть инвентарь для отверстий стандартного размера.Для некоторых размеров или стилей может потребоваться полная плата штампа за единовременную плату.

10. Можно ли использовать мои печатные матрицы для печати нескольких размеров?

Мы предпочитаем отдельный набор пластин для каждого размера коробки, особенно если печать различается. По возможности мы оптимизируем их использование, чтобы снизить затраты.

11. Могу ли я заменить гофроупаковку, чтобы повысить ее прочность при штабелировании?

Разработка и оценка потребностей каждого клиента являются для нас приоритетом.Изменения по сравнению с текущим дизайном коробки могут улучшить производительность. Использование высокоэффективной упаковки приведет к увеличению прочности при штабелировании при меньших затратах.

12. У вас есть минимальный объем заказа?

У нас есть минимальный размер заказа на доставку. Пожалуйста, свяжитесь с нами для получения дополнительной информации.

13. Можно ли переработать гофроящики?

Да, вероятность вторичной переработки гофрированного картона выше, чем у любого другого бумажного продукта.

14. Используются ли чернила на масляной основе и содержат ли чернила тяжелые металлы?

В гофрированной промышленности сокращено использование тяжелых металлов и летучих органических соединений (ЛОС). Сейчас мы используем исключительно чернила на водной основе.

15. Что такое BMC?

Это сертификат производителя коробки, который обычно находится на нижней крышке коробки. В BMC указываются название и местонахождение производителя, минимальная сертифицируемая спецификация материалов, а также ограничения по весу и размеру брутто.Перевозчик может отказать в страховании возмещения ущерба, если эти правила не соблюдаются.

16. Какие сертификаты поддерживает Acme?

Acme Corrugated сертифицирован AIB (Американский институт выпечки) с 2004 года, что свидетельствует о нашей приверженности созданию упаковки, безопасной для использования в пищевой, фармацевтической, медицинской и других подобных отраслях. В 2016 году мы добавили FSC (Лесной попечительский совет) к нашим сертификатам, что свидетельствует о нашей поддержке ответственного использования бумажных материалов в нашей продукции.Дополнительная информация об этих сертификатах может быть предоставлена ​​по запросу.

Cardboard – Cargo Handbook – крупнейший в мире веб-сайт с инструкциями по грузовым перевозкам

Информационный ящик на картоне
Пример картона
Факты
Происхождение	–
Коэффициент загрузки (м 3 / т)	2,26 / 2,41 (уп)
Влажность / влажность	Относительная влажность 65-75% Влажность 9-12%
Вентиляция	См. Текст
Факторы риска	См. Текст

Описание / Применение

Гофрированный картон – это материал на бумажной основе, состоящий из рифленого гофрированного листа и одного или двух плоских облицовочных картонов.Широко используется при производстве гофроящиков и транспортной тары.

Гофрированный материал и облицовочный картон изготовлены из тарного картона, материала, похожего на бумагу, обычно толщиной более 0,01 дюйма (0,25 мм). Гофрированный картон иногда называют гофрированным картоном, хотя картоном может быть любой плотный картон на основе целлюлозы.

Гофрированный картон производится на крупных высокоточных станках, называемых гофроагрегатами, обычно со скоростью около 500 футов в минуту (2.5 м / с) или более. Эти машины со временем стали очень сложными, чтобы избежать некоторых общих проблем при производстве гофрированного картона, таких как основа и стирка.

Основным сырьем при производстве гофрированного картона является бумага, разные сорта для каждого слоя, составляющего гофроящик. Из-за соображений цепочки поставок и масштаба бумага производится на отдельных заводах, называемых бумажными фабриками. На большинстве заводов по производству гофрированного картона ведется учет бумажных рулонов.

В классическом гофроагрегате бумага размягчается паром под высоким давлением.После формования картон сушится в так называемом сухом конце. Здесь только что сформированный гофрированный картон нагревается снизу горячими плитами. Сверху система нагрузок на ленту оказывает различное давление.

В США плотность гофрированного материала часто составляет 0,026 фунта на квадратный фут (0,13 кг / м²); В Великобритании широко распространена гофрированная бумага плотностью 90 г на квадратный метр (0,018 фунта / кв. фут). На однослойной машине он нагревается, увлажняется и формируется в рифленый узор на зубчатых колесах.Он соединяется с плоским облицовочным картоном с помощью клея на основе крахмала для образования одинарного лицевого картона. На двойной подкладке второй плоский подкладочный картон приклеивается к другой стороне рифленой среды, образуя одностенный гофрированный картон. Лайнерборды – это тестовые лайнеры (переработанная бумага) или крафт-картон (различных сортов). Подложка может быть беленой, белой в крапинки, цветной или предварительно напечатанной.

Обычные размеры канавок: «A», «B», «C», «E» и «F» или микрофлюта. Буквенное обозначение относится к порядку изобретения флейт, а не к относительным размерам.Размер канавки относится к количеству канавок на погонный фут, хотя фактические размеры канавок для различных производителей гофроагрегатов могут незначительно отличаться. Измерение количества канавок на погонный фут – более надежный метод определения размера канавок, чем измерение толщины доски, которая может варьироваться в зависимости от условий производства. Самый распространенный размер канавки в гофрокоробах – это канавка “C”.

Стандартные гофрированные канавки США

Флейта Обозначение	канавок на погонный фут	Толщина канавки (дюйм)	Флейта на погонный метр	Толщина канавки (мм)
A Флейта	33 +/- 3	3/16	108 +/- 10	4.8
B Флейта	47 +/- 3	1/8	154 +/- 10	3,2
C Флейта	39 +/- 3	5/32	128 +/- 10	4,0
E Флейта	90 +/- 4	1/16	295 +/- 13	1,6
F Флейта	128 +/- 4	1/32	420 +/- 13	0,8

Гофрированный картон может быть задан по конструкции (односторонний, одностенный, двустенный и т. Д.)), размер канавки, прочность на разрыв, прочность кромок на раздавливание, плоское раздавливание, базовая масса компонентов (фунты на тысячу квадратных футов, граммы на квадратный метр и т. д.), обработка поверхности и покрытия и т. д. Методы испытаний TAPPI и ASTM для них: стандартизированный.

Выбор гофрированного картона, размера канавок, комбинированного клея и облицовочного картона можно варьировать для создания гофрированного картона с особыми свойствами, подходящими для широкого спектра потенциальных применений. Гофрированный картон с двойными и тройными стенками также производится для обеспечения высокой прочности при штабелировании и устойчивости к проколам.

Большинство гофроагрегатов представляют собой гофроагрегаты с двумя ножами, что означает, что они могут производить бок о бок листы двух разной длины. Это приводит к проблеме оптимизации, известной как проблема распиловки.

Инженеры по упаковке проектируют гофроящики с учетом конкретных потребностей отгружаемого продукта, опасностей, связанных с окружающей средой при транспортировке (удары, вибрация, сжатие, влажность и т. Д.), А также потребностей розничных продавцов и потребителей.

Наиболее распространенным стилем коробки является контейнер с обычными прорезями (RSC).Все створки одинаковой длины от бортика до края. Обычно основные закрылки встречаются посередине, а второстепенные – нет.

Стыки изготовителя чаще всего соединяются клеем, но также могут быть склеены или прошиты. Коробка доставляется в разобранном виде (в разобранном виде) упаковщику, который устанавливает коробку, заполняет ее и закрывает для отправки. Закрывание коробки может осуществляться лентой, клеем, скобами, обвязкой и т. Д.

Размер коробки может быть измерен как по внутренним (для соответствия продукту), так и по внешним (для погрузочно-разгрузочных работ или укладки на поддоны) размерам.Коробки обычно указываются и заказываются по внутренним размерам.

Стили ящиков в Европе обычно определяются 4-значным кодом, указанным FEFCO: например, обычный контейнер с прорезями (RSC) кодируется 0201. Стили FEFCO обычно являются основой для более сложных специальных конструкций, которые включают, например, фиксирующие язычки или внутренняя фурнитура.

Ящики могут изготавливаться на том же заводе, что и гофроагрегат. Часть надрезания и резки происходит на гофроагрегате.В качестве альтернативы, листы гофрированного картона могут быть отправлены на другое производственное предприятие для изготовления коробки; их иногда называют «листовыми растениями».

Гофрированный картон имеет складки или бороздки для обеспечения контролируемого изгиба картона. Чаще всего прорезаны прорези, чтобы обеспечить откидные створки на коробке. Надрезание и прорезание пазов можно также выполнить высечкой.

Широкие категории упаковочных материалов на бумажной основе:

• Бумага – это тонкий материал, который в основном используется для письма, печати или для упаковки.Его получают путем прессования вместе влажных волокон, обычно целлюлозной массы, получаемой из дерева, ветоши или травы, и высушивания их в гибкие листы.
• Картон, иногда называемый картоном, обычно толще (обычно более 0,25 мм или 10 пунктов), чем бумага. Согласно стандартам ISO, картон – это бумага с плотностью (граммажем) выше 224 г / м², но есть исключения. Картон бывает однослойным или многослойным.

Гофрированный картон, иногда известный как гофрированный картон или гофрированный картон, представляет собой комбинированный материал на бумажной основе, состоящий из рифленого гофрированного материала и одного или двух плоских облицовочных картонов.

Также существует несколько названий контейнеров:

• Транспортный контейнер из гофрированного картона иногда называют «картонная коробка», «картон» или «ящик».
• Складную коробку из картона иногда называют «картонной коробкой».
• Установочная коробка изготовлена ​​из не изгибающегося картона и иногда называется «картонной коробкой».
• Коробки для напитков, изготовленные из ламината картона, иногда называют «картонными коробками», а иногда «картонными коробками» или «коробками».

Картон и другие материалы на бумажной основе (картон, гофрированный картон и т. Д.) Могут иметь вторичную жизнь в качестве дешевого материала для строительства ряда проектов, в том числе научных экспериментов, детских игрушек, костюмов и т. Д. изоляционная подкладка.

Старые гофрированные контейнеры – отличный источник волокна для вторичной переработки. Их можно сжимать и упаковывать в тюки для экономичной транспортировки. Упакованные в тюки ящики помещают в гидроразбиватель, представляющий собой большую емкость с теплой водой для очистки и обработки.Затем суспензия целлюлозы используется для изготовления новых изделий из бумаги и волокна.

Лом мельниц и гофроагрегатов – это самый чистый источник для вторичной переработки. Высокие показатели вторичной переработки отходов отражают эффективность предприятий по переработке вторичного сырья для очистки и обработки поступающих материалов. Доступно несколько технологий для сортировки, просеивания, фильтрации и химической обработки переработанной бумаги.

Многие посторонние материалы легко удаляются. Шпагат, обвязка и т. Д. Удаляются с гидроразбивателя «тряпкой».Металлические ремешки и скобы можно отсеивать или снимать с помощью магнита. Лента на пленочной основе, чувствительная к давлению, остается неповрежденной: клей PSA и подложка удаляются вместе.

К материалам, которые труднее удалить, относятся восковые покрытия на гофрокоробах и липкие частицы, мягкие резинообразные частицы, которые могут засорить бумагоделательную машину и загрязнить переработанную бумагу. Клейкие материалы могут происходить из книжных переплетов, клеев-расплавов, самоклеящихся клеев с бумажных этикеток, клеев для ламинирования из армированных клейких лент и т. Д.

Теперь доступны измельчители гофрированного картона, которые с помощью специального процесса измельчения превращают гофрированный картон после потребителя в упаковочные / прокладочные материалы.

Переработка гофрированного картона помогает странам, не имеющим устойчивых древесных ресурсов, строить бумажную и упаковочную промышленность на местном уровне.

Отгрузка / Хранение

Картонные изделия транспортируются в пачках (неупакованных, обвязанных пластиковой лентой), тюках, пакетах или картонных коробках и в рулонах.

Неправильное обращение при погрузке, разгрузке и хранении влечет за собой риск повреждения. Как следствие, в случае рулонов слои становятся непригодными для использования по глубине коряг. Затем их можно просто оторвать (снять) и использовать как макулатуру. Пакеты и тюки нельзя поднимать за стропу, так как она может порваться.

Неправильная обработка груза может привести к деформации рулонов бумаги (овализации). Рулоны с заметной овальностью больше не могут использоваться для печати и должны быть перемотаны.

Наиболее подходящий диапазон температур для путешествий: 0–25 ° C.

При погрузке-разгрузке допускается также кратковременная температура ниже 0 ° C. Изделие необходимо защищать от источников тепла и интенсивного солнечного излучения во избежание хрупкости, пожелтения, коробления и повышенной опасности возгорания.

При содержании воды <5% возникают хрупкость и усадка волокон. Поскольку сложенные в стопку листы не могут свободно обмениваться влагой с окружающим воздухом, это выравнивание ограничивается краями, контактирующими с воздухом.Это вызывает вздутие краев и нежелательное коробление плиты, чему, в частности, способствует интенсивное солнечное излучение.

Картон, поврежденный влагой или влажностью, подвергается износу из-за линейной деформации, явления скручивания, изменения гладкости и цвета, снижения механической прочности на разрыв и волнистости. При штабелировании избыток влаги приводит к набуханию волокон по периферии, а края становятся волнистыми. Это повреждение необратимо, поскольку высыхание приводит к короблению из-за внутренних напряжений, возникающих из-за неравномерного распределения влаги внутри листа и окрашивания (сушильные кольца).

Потение груза особенно вероятно во время рейсов из холодного климата в жаркий или во время разгрузки в тропических портах, если грузы не были достаточно прогреты во время рейса и подвергались воздействию горячего окружающего воздуха при открытии крышек люков или дверей контейнера .

Рекомендуемые условия вентиляции: скорость воздухообмена 6 смен в час (проветривание), если точка росы наружного воздуха ниже точки росы удерживаемого воздуха.

В рейсах из холодного климата в жаркий (скандинавские порты, континентальные порты – тропические порты разгрузки в Африке, Азии) необходимо использовать все возможные возможности для обогрева бумаги, чтобы избежать пота груза.

Картонные изделия горючие, поэтому их следует защищать от летящих искр. Курение должно быть строго запрещено. При штабелировании он имеет тенденцию к самовозгоранию при нагревании.

Подстилка для стаканов должна быть абсолютно чистой, так как она используется в пищевой промышленности. Необходимо обеспечить его физиологическую пригодность для употребления в пищу.

Картонные изделия очень чувствительны к механическим воздействиям, таким как давление, удары и трение. Риск повреждения наибольший при погрузочно-разгрузочных работах.

Овальная форма валков, возникающая в результате чрезмерного давления в штабеле, когда валки укладываются горизонтально, поскольку силы воспринимаются исключительно линейной опорной поверхностью. В случае газетной бумаги повреждение внутренней сердцевины приводит к перебоям в производстве или к проблемам при транспортировке, так как рулоны больше не могут быть правильно подняты. Небольшое искажение сердечника можно исправить. Очень овальные рулоны бумаги больше не подходят для печати и отклоняются приемником, что обычно влечет за собой полную потерю или их приходится перематывать, что влечет за собой затраты на перемотку и потерю времени.

Телескопирование рулонов вызвано пневматическим погрузочно-разгрузочным оборудованием, при этом рулоны выдвигаются как телескоп, что всегда приводит к полной потере рулонов.

Вмятины возникают как на сторонах валков, когда валки укладываются горизонтально, так и на торцевых поверхностях, когда они укладываются вертикально, и обычно возникают из-за остаточной грязи от более раннего груза, неровностей опорных поверхностей и прижатия к конструктивным частям средств. транспорта, а также материалами для крепления грузов.

Повреждение кромок возникает при укладке вертикальных рулонов или стоянии горизонтальных рулонов, при укладке рулонов разного диаметра друг на друга или при недостаточной опоре выступающих концов рулонов, а также в результате ударов или ударов во время погрузочно-разгрузочных работ.

Повреждение от разрыва: застрявшие слои приводят к значительным потерям бумаги, поскольку рулоны становятся непригодными для использования на всю глубину заедания.

Рулоны не должны тереться (натираться) друг о друга или о другие предметы; места, подверженные риску, должны быть закрыты бумажными пакетами, воздушными подушками и т.п.

Процент потерь из-за зацепов рулона можно рассчитать по следующей формуле:

S = потеря в%
T = глубина повреждения
D = диаметр рулона
d = диаметр сердечника

Факторы риска

• Повреждение от влаги
• Механическое повреждение
• Запах
• Загрязнение / загрязнение

Отраслевая терминология | Конский глаз гофрированный

Чтобы помочь вам понять больше о гофрированном картоне и наших операциях, мы составили следующий список терминов, которые мы используем ежедневно.

Anilox System : красочная система, используемая во флексографских машинах. Состоит из металлического анилоксового валика с гравировкой с мелкими ячейками и керамическим покрытием. Затем резиновый валик или лезвие регулируют количество краски, наносимой на печатные формы.

---

Тюк : Устройство, обычно содержащее сжимаемые материалы, заключенные в картонную коробку и перевязанные ремнями под натяжением.

---

Единица с полосами : Пакет или поддон, обвязанный, как правило, пластиком.

---

Жесткость при изгибе : Испытание на изгибную жесткость используется для оценки жесткости при изгибе гофрированного картона как в продольном, так и в поперечном направлении с использованием четырехточечной нагрузки.

---

Гибка / сгибание : Под качеством гибки понимается способность куска тарного или комбинированного картона сгибаться по линиям надреза без разрыва волокон или структурного ослабления.

---

Обрезка : для печати пространства за вырезанным краем, чтобы можно было вырезать или сложить дизайн.

---

Сертификат производителя коробки (BMC) : Заявление, напечатанное в форме с окантовкой на коробке из гофрированного или твердого картона, которое идентифицирует производителя и гарантирует, что все применимые конструктивные требования классификаций носителей были выполнены.

---

Стиль коробки : Уникальный дизайн коробки; не указывает размер.

---

Прочность на разрыв : Сила, необходимая для разрушения комбинированного картона или облицовочного картона.Обычно измеряется для определения способности коробки выдерживать внутреннее или внешнее давление и надежно удерживать содержимое во время грубого или небрежного обращения. Прочность на разрыв обычно измеряется прибором Mullen Tester, но его нельзя измерить на комбинированной плите с тройными стенками, и она имеет ограниченную надежность для двойных стенок. При рассмотрении определенных спецификаций, касающихся классификации носителей, необходимо определить и сертифицировать минимальную прочность на разрыв.

---

Картон : общий термин для любого плотного картона на основе целлюлозы.

---

Картон : Складная коробка, также называемая складной картонной коробкой, сделанная из картона и используемая для потребительских количеств продукта. Он не признан транспортным контейнером.

---

ДСП : термин для картона, изготовленного из вторичной бумаги.

---

Комбинированный картон : сборный лист, состоящий из нескольких компонентов, таких как цельный картон или гофрированный картон.

---

Прочность на сжатие : Сопротивление гофрированного картона равномерно приложенным внешним силам.

---

Кондиционирование : Установка упаковочного материала в стандартные контролируемые условия для достижения определенных уровней влажности и температуры при подготовке к испытаниям.

---

Картон тарный : Картон, используемый при производстве гофрированного картона.

---

Гофрированный : любой материал с параллельными складками или выступами.

---

Матрица : специализированный производственный инструмент, используемый для резки или формовки материала с помощью пресса.

---

Display Ready : Напольный или поддонный дисплей, который можно разместить в магазине без сборки или заполнения.

---

Сопротивление раздавливанию кромок / сжатие короткой колонны (ECT) : Уровень силы, необходимый для разрушения гофрированного картона при сжатии с заданными размерами. Первичный фактор при прогнозировании прочности на сжатие готовой коробки. При соблюдении определенных спецификаций в классификациях носителей минимальные значения краевого сжатия должны быть сертифицированы.

---

Стандартный контейнер с прорезями для торцевой загрузки / открывания (RSC) : RSC, сконфигурированный для наполнения сбоку путем перемещения продукта в контейнер. Направление канавки обычно вертикальное, когда коробка находится в крайнем открытом положении.

---

Экструзия : Процесс проталкивания материала через фильеру с поперечным сечением, что упрощает и усложняет производство.

---

Древесноволокнистая плита : Технический продукт из древесных волокон; обычно используется в ДСП и в мебельной промышленности.

---

Flexo Folder-Gluer : Машина, которая за одну операцию печатает, делает надрезы, прорези и складывает заготовку коробки, а затем склеивает стык производителя, в результате чего получается готовая коробка Knocked Down Flat (KDF). После этого этапа KDF обычно собираются в пакеты для штабелирования и укладываются в пакет на поддонах для отправки заказчику в ящике.

---

Flexography или Flexo : метод печати, использующий выпуклый шрифт или пластины из полимеров или резины. Быстросохнущие чернила на водной основе наносятся непосредственно с пластины или шрифта на основу для печати.

---

Профиль канавки : Различные степени ширины канавки и расстояния между ними, что обеспечивает большую амортизацию или прочность конструкции в зависимости от необходимости.

---

Папка : Один или несколько кусков комбинированного картона обеспечивают непрерывную нижнюю поверхность и имеют бороздки для складывания вокруг продукта.

---

Четырехцветный процесс : Для создания полноцветной графики четыре полутоновых пластины используют субтрактивные основные цвета: голубой, желтый, пурпурный и черный.

---

Формы внутренней упаковки : Гофрированный штамп, который используется для поддержки нестандартных изделий снизу или фиксации их на месте сверху.

---

Детали внутренней упаковки : Гофрированные в любой форме, которые используются для амортизации, разделения или заполнения пустот.

---

ISO : Международная организация по стандартизации; группа представителей других национальных организаций по установлению стандартов с политическими связями; награждает желанной сертификацией ISO.

---

Сбитый (KD) или сбитый с ног (KDF) : Плоская неоткрытая коробка, стык которой был запломбирован производителем или которая была частично или полностью разобрана для упаковки и транспортировки. Коробка KD может быть идентифицирована как «правая», когда более длинная панель находится справа, или как «левая», когда слева.

---

Linerboard : Плоская часть гофрированного картона, прилегающая к среде или гофре.

---

Соединение производителя : Когда два конца заготовки коробки должны быть скреплены вместе лентой, скобами или клеем.

---

Средний : Другое название рифленой части из гофрированного картона.

---

Mil : словесная единица измерения тысячных долей дюйма; также называется ты или точка.

---

Вложенный : Когда три или более предметов разных размеров помещаются в пределах следующего большего размера единицы или когда три или более одинаковых предмета помещаются друг в друга так, чтобы каждый самый верхний предмет не выступал над нижним предметом более чем на более одной трети его высоты.Также может относиться к нескольким элементам, в которых некоторые части чередуются друг с другом.

---

Перекрытие : элемент дизайна, который имеет верхнюю и нижнюю створки коробки, которые не соединяются, а выступают друг над другом. Величина перекрытия прямоугольника измеряется от края клапана до края клапана.

---

Упаковка : Искусство, наука и технология упаковки или защиты продуктов для распространения, продажи или хранения; а также процесс проектирования, оценки и производства упаковки.

---

Прокладка : простой кусок гофрированного картона, который используется в качестве набивки или для разделения продуктов.

---

Раздел : разделители, которые предоставляют разные ячейки для каждого продукта в коробке; чаще всего используется со стеклянной посудой.

---

Оценка эффективности : линия разреза, в которой повторяющиеся разрезы были сделаны частично или полностью через материал для облегчения складывания.

---

Целлюлоза : Сухой волокнистый материал, полученный путем химического или механического отделения волокон от древесины, волокнистых культур или макулатуры.

---

Сопротивление проколу : Способность материала сопротивляться прогрессирующему разрыву после того, как он был проткнут или порезан.

---

Стандартный контейнер с прорезями (RSC) : Коробка, сделанная из одного гофрированного листа, который имеет бороздки и прорези для складывания.

---

Жесткая коробка : Три части жесткого короба включают две идентичные торцевые панели и корпус, который складывается, образуя две боковые панели, сплошную нижнюю и верхнюю.Лоскуты, используемые для образования соединений, могут быть на концевых деталях или на корпусе, или на обоих. Торцевые панели прикрепляются к кузову с помощью специального оборудования, и шесть или более стыков должны быть герметизированы для установки коробки перед ее заполнением. После того, как шесть или более стыков будут заделаны, коробка станет твердой.

---

Самовозводящийся ящик : Обычно это обычный контейнер с прорезями, снабженный уникальными складками внизу или по бокам, которые позволяют ящику быстро формироваться при необходимости.

---

Готовность к полке : Контейнеры, заполненные продуктами, которые были сконфигурированы таким образом, чтобы их можно было сразу разместить на полке магазина, обычно в качестве дозатора, и без необходимости извлекать каждый товар отдельно при пополнении запасов.

---

Оболочка : Твердая древесноволокнистая плита или гофрированный лист, который был надрезан и сложен для образования соединенной или несоединенной трубы, открытой с обоих концов. Часто используется как внутренняя упаковка.

---

Прорезь : любая прямоугольная область, которую нужно отрезать от гофрированного листа.

---

Коробка с прорезями : Коробка с прорезями обычно изготавливается из цельного куска гофрированного или твердого ДВП. Бланк имеет бороздки и прорези, чтобы можно было складывать. Изготовитель коробки формирует соединение в месте соединения одной боковой панели и одной торцевой панели.Когда коробка нужна, пользователь коробки складывает коробку в квадрат, вставляет продукт и закрывает клапаны.

---

Прочность при штабелировании : Максимальная сжимающая нагрузка, которую контейнер может выдержать без разрушения в течение длительного времени и при определенных условиях.

---

Прочность на растяжение : Максимальное растяжение, которое материал может выдержать перед разрушением.

---

Стандартный контейнер с прорезями, открывающийся сверху : RSC, настроенный для заполнения сверху и сохранения в вертикальном положении.Направление канавок обычно вертикальное, чтобы обеспечить максимальную прочность коробки при штабелировании.

---

U-Liner : Защитный слой, обычно сделанный из одинарной стенки, гофрированной в форме буквы U.

---

Восковый каскад : Комбинированный картон, обработанный каскадом расплавленного парафина или смеси воска на вертикальные заготовки короба, обеспечивая его стекание по канавкам и поверх облицовки.

---

Wax Curtain-Coated : Комбинированный гофрированный картон, поверхность которого покрыта с одной или обеих сторон расплавленной восковой смесью.

Соответствует ли ваша упаковка техническим характеристикам?

Защита – основная цель всей упаковки. Для брендов, отправляющих товары из Азии на рынки Европы и Северной Америки, это означает противостояние значительным внешним силам в транспортной цепочке (удары, вибрация, сжатие и т. Д.), А также факторам окружающей среды, характерным для этой части мира.

Гофрированный картон хорошо подходит для этой работы, но только в том случае, если он спроектирован так, чтобы выдерживать такие нагрузки. К сожалению, из-за отсутствия глобальных стандартов эффективности компаниям-экспортерам может быть сложно уточнить свои потребности при общении с производителями гофрированного картона за рубежом.Хуже того, поставщики упаковки могут иногда поставлять гофрированный картон, который не соответствует спецификациям, в результате чего экспортеры получают неаккуратные упаковочные решения, не отвечающие требованиям их цепочки поставок.

Процедуры испытаний гофроящиков

Ящики из гофрированного картона выходят из строя по многим причинам и по многим причинам, но две очень распространенные неисправности, которые мы наблюдаем, особенно в упаковке, изготовленной за рубежом, – это разрушение под сжимающей верхней нагрузкой или разрыв из-за грубого обращения. Существует несколько тестов, которые могут прогнозировать характеристики гофрокоробов в этих условиях, включая испытание на сжатие коробки (BCT), испытание на сжатие кромок (ECT), испытание на сжатие при коротких пролетах (SCT), жесткость на изгиб и транспортировку Международной ассоциации безопасного транзита. процедуры тестирования.

Испытание на сжатие коробки

Испытание коробки на сжатие само по себе довольно простое: полностью переделанный пустой ящик помещается между двумя стальными пластинами и сжимается с постоянной силой до тех пор, пока коробка не будет раздавлена. Однако важно, чтобы условия испытаний на окружающую среду (температура и влажность) были аналогичны фактическим условиям, в которых находятся ваши упаковки на пути от производителей в Азии к дистрибьюторам и розничным торговцам в Европе и Северной Америке.

Максимальная сжимающая нагрузка гофрированных контейнеров уменьшается по мере увеличения окружающей температуры и относительной влажности.К сожалению, традиционные испытания на сжатие не всегда учитывают реальные условия транспортировки. Это может быть чрезвычайно проблематичным (и дорогостоящим) для мировых брендов, работающих во влажных средах, особенно в Азии. Время – еще один важный элемент во время тестирования сжатия коробки. Эффекты напряжения и деформации не всегда обнаруживаются сразу, поэтому в дополнение к полному разрушению ящики также должны выдерживать заданную нагрузку в течение определенного периода для оценки нагрузок при штабелировании.

Испытание на сжатие кромок

ECT – это испытание на короткую колонку вертикальной сжимающей нагрузки, которое измеряет способность образца выдерживать нагрузку сверху вниз. После того, как вы узнаете прочность доски, вы можете использовать это число, чтобы предсказать прочность штабелирования обычных коробок различных размеров. Он измеряется путем сжатия сегмента плиты до достижения максимальной нагрузки (фунтов на линейный дюйм несущей кромки). Ящики, изготовленные в соответствии со спецификациями ECT, рассчитаны на прочность при штабелировании, но могут не выдерживать внешних или внутренних сил.Испытание на разрыв измеряет способность коробки к удержанию и обращению с ней (сила в фунтах на квадратный дюйм, необходимая для разрыва стенки гофрированного картона).

Что такое гофрированный? – Подробная информация об общих стилях досок и канавках

Гофрированный картон или «комбинированный картон» состоит из двух основных компонентов: лайнера и носителя. Оба изготовлены из особого вида плотной бумаги, называемого тарным картоном. Подкладка – это плоский материал, обычно на внешней поверхности плиты, но также и внутри для некоторых структур, который прилипает к среде.Среда – это бумага, которая сформирована в виде арок или канавок на одинарной облицовке и приклеена между облицовкой облицовочного картона.

Флейты

Архитекторы на протяжении тысячелетий знали, что арка с правильной кривой – самый надежный способ охватить данное пространство. Изобретатели гофрированного картона применили тот же принцип к бумаге, когда они поместили арки в гофрированный материал. Эти арки известны как канавки, и, будучи прикрепленными к облицовке клеем, они сопротивляются изгибу и давлению со всех сторон.
Когда кусок комбинированной доски кладется на его конец, арки образуют жесткие колонны, способные выдержать большой вес. Канавки служат для разделения листов облицовочного картона, максимизируя жесткость картона на изгиб. Когда давление прикладывается к стороне доски, пространство между канавками действует как подушка для защиты содержимого контейнера. Канавки также служат изолятором, обеспечивая некоторую защиту продукта от резких перепадов температуры. В то же время вертикальная облицовка обеспечивает дополнительную прочность и защищает канавки от повреждений.

Флейты бывают нескольких основных обозначений. Канавки с одинаковым обозначением имеют одинаковый размер, но могут иметь различные профили канавок и количество канавок на фут в пределах данного обозначения:

• Канавка была исходным профилем канавок для гофрированного картона. У него около 33 флейт на фут.
• B Зубья затем была разработана для самонесущих консервов, поэтому для них не требовались ящики, выдерживающие большую нагрузку. У него около 47 флейт на фут.
• Флейта C была разработана как универсальная флейта, и она имеет около 38 канавок на фут.
• E флейта была следующим успешным профилем флейты, и она имеет около 90 флейт на фут.
• F Флейта была разработана для небольших складных картонных коробок. У него около 125 флейт на фут.

В последние годы не только увеличилось количество профилей флейты, но и увеличились вариации в измерениях характеристик флейты для любого данного профиля флейты.Профили канавок будут различаться, иногда значительно, потому что валки гофроагрегата производятся с учетом множества аспектов (таких как скорость, характеристики картона, экономия и т. Д.).

Доска комбинированная

На приведенном ниже рисунке показаны четыре основных типа комбинированного картона, которые чаще всего создаются из лайнерборда и среднего с использованием различных структур канавок:

• Односторонняя: Один гофрированный материал приклеивается к одному плоскому листу лайнер-картона.
• Одностенная: Гофрированный материал приклеивается между двумя листами облицовочного картона. Также известен как Double Face.
• Двойная стенка: Три листа подкладки с двумя промежуточными слоями между ними.
• Тройная стенка: Четыре листа облицовочного картона с тремя промежуточными слоями между ними.

Как правило, профили канавок большего размера обеспечивают большую амортизацию и прочность на сжатие в вертикальном направлении, а профили канавок меньшего размера обеспечивают улучшенные графические возможности.Меньшие канавки, такие как E и F, также обеспечивают улучшенные структурные возможности. для первичной (розничной) упаковки по сравнению с картоном (складными коробками). В отрасли существует значительная разница в размерах канавок в зависимости от характеристик контейнера, которые требуются для каждого применения.

Стили коробок

Ящики можно использовать для перевозки всего, от яблок до стиральных машин. Изменяя конструкцию коробки, комбинируя слои гофрированного картона или добавляя внутреннюю упаковку, можно изготавливать гофрокороб для эффективной транспортировки и хранения практически любого продукта.

Многие стандартные стили ящиков можно идентифицировать тремя способами: по описательному имени, по аббревиатуре, основанной на этом имени, или по международному кодовому номеру. Система числовых кодов, известная как International Fibreboard Case Code, была разработана Европейской федерацией производителей гофрированного картона (FEFCO) в сотрудничестве с Европейской организацией по твердому картону (ESBO), чтобы избежать путаницы при общении на разных языках.

Ниже приведены некоторые общие категории и конструкции стиля коробки.Имейте в виду, что есть много других стандартных стилей, из которых можно выбирать. Кроме того, ящики из гофрированного картона могут быть изготовлены по индивидуальному заказу для удовлетворения конкретных потребностей любого пользователя ящика. Более подробную информацию о дополнительных возможностях стиля коробки можно получить у представителя производителя.

Для получения дополнительной информации о гофрированном картоне:

• Закажите справочник Fiber Box Handbook, выпущенный к 75-летнему юбилею, – один из самых популярных информационных текстов в индустрии гофрирования. Нажмите здесь , чтобы узнать об этом подробнее или разместить заказ.
• Посетите www.corrugated.org , где можно найти дополнительную информацию о самом гофрированном картоне, других организациях, работающих над тем, чтобы гофрированный картон оставался в авангарде всей упаковочной индустрии, и о возможностях карьерного роста в области гофрированного картона.

Гофрированный картон

и гофрированный картон с микро каннелюрой, используемый для рифленой напечатанной коробки

Являясь ведущим производителем гофроящиков в Китае, Shanghai DE Printed Box поставляет гофроящики с принтами E, F, B, C, A, BC, BE, BA, EE, EF, Флейта EBA, флейта ABA.В то же время, мы также производим гофроящики с микротрубками , в том числе гофроящики с N-канавками и гофроящики с G-канавками.

Гофрированный картон состоит из облицовочного картона лицевой поверхности, облицовочного картона тыльной поверхности и гофрированного материала (гофрированного картона). Гофрированный картон превосходен и идеально подходит для гофрированных транспортных коробок, картонных коробок, гофрированных почтовых ящиков, когда необходимы прочность и долговечность, и для складных коробок с печатью, когда требуется изысканная печать

Гофроящик с печатным рисунком E-образный, F-образный гофрированный картон – один из наших самых популярных гофроящиков.Кроме того, мы также поставляем нестандартные гофроящики с печатью внутри и снаружи. Кроме того, гофрированный картон можно использовать для изготовления различных гофрированных витрин, подставок, высеченных коробок и гофрированных лотков.

Лайнерборды

Облицовочный картон изготавливается либо из первичной целлюлозы, называемой kraftliner , либо из переработанной целлюлозы, называемой testliner . Для внешней поверхности коричневой транспортной коробки из гофрированного картона обычно используется крафт-лайнер, обеспечивающий хорошую прочность и цветовой оттенок.Когда требуется изысканная внешняя поверхность для печати, коричневый крафт-лайнер с внешней поверхности заменяется ДСП с белой облицовкой. ДСП с белой облицовкой имеет белое покрытие, гладкое для тонкой печати. Плотность облицовочного картона составляет 120 г / кв.м, 140 г / кв.м, 170 г / кв.м, 200 г / кв.м, 230 г / кв.м.

Конструкция из гофрированного картона

Гофрированный средний гофре

Флютинг обычно производится с использованием флютинговой среды на основе отходов, полухимическая флютинговая среда используется для улучшения свойств.Существует ряд распространенных профилей и размеров канавок. Канавки бывают пяти основных высот и форм – наиболее распространенными являются « B-Flute » (используется для коробок с высечкой) и « C-Flute » (используется для RSC). B-канавка сжимается и кажется более тонкой, Но не дайте себя обмануть. Он сделан из большего количества бумаги, чтобы обеспечить более надежную защиту боковых стенок от ударов и проколов. С-образная канавка выше, с большим воздушным пространством, но обеспечивает повышенную прочность при штабелировании. Для превосходного графического воспроизведения рассмотрите E- флейта .Бумага для гофрирования имеет плотность 95 г / кв.м, 105 г / кв.м, 120 г / кв.м, 140 г / кв.м, 170 г / кв.м

.

• A ФЛЕЙТА – 5 мм – A – Хорошая укладка и защита
• B ФЛЕЙТА – 3 мм – B – Хорошая стойкость к проколам + Самый распространенный сорт
• C ФЛЕЙТА – 4 мм – C – Хорошая укладка и защита + Очень распространенный сорт
• E ФЛЕЙТА – 1,2 мм – E – Легкая мелкая канавка
• F FLUTE – 0,9 мм – очень тонкая
• EE FLUTE – 4 мм – Двустенная канавка EE легкая мелкая флейта
• EF FLUTE – 3 мм – Двустенная канавка EF, легкая мелкая канавка
• BC ФЛЕЙТА – Флейта с двойными стенками 6 мм – BC – Комбинация канавок B + C

Гофрокартон различный доступен на нашем заводе

Коробка из гофрированного картона с канавкой E

Гофрированный картон с микрогранулами и коробка

Гофрированный картон с микровыступами в первую очередь относится к гофрокартону с канавками E, F, а также к гофрокартону с канавками G, N, O.Высота канавки менее 1,1 мм. Ящики из гофрированного картона с микротрубками имеют меньший вес и меньший объем, что упрощает упаковку, транспортировку и хранение. Коробки из гофрированного картона с канавками F и G являются предпочтительным выбором для косметических бумажных коробок и бумажных коробок для фармацевтических препаратов, а также некоторых других бумажных коробок с индивидуальной печатью.

По сравнению с канавкой E, бумажная коробка с микрогранулей обеспечивает улучшенные возможности печати. Их легче складывать и вырезать. По сравнению со складным картоном они прочнее, обладают большей жесткостью и долговечностью.

Кроме того, цветной гофрированный картон с микроволокнами используется в качестве вставок внутри косметических бумажных коробок и некоторых других подарочных бумажных коробок.

• E ФЛЕЙТА – 1,2 мм – E – Легкая мелкая канавка.
• F ФЛЕЙТА – 0,9 мм – F – Очень тонкая.
• G FLUTE – 0,6 мм – около 170-190 канавок на 30 см.
• N ФЛЕЙТА – 0,5 мм – около 190-210 канавок на 30 см. Редко используемый.
• O ФЛЕЙТА – 0,3 мм – редко используется.

Гофрированный картон с канавками E, F, G, N

Цветной гофрированный картон с микрогранулами

Испытание гофрокороба на прочность

Прочность гофрокороба зависит от его материала.Флейта, прикрепленная к подкладочным плитам с помощью клея на крахмальной основе, сопротивляется изгибу и давлению со всех сторон. При вертикальном размещении на концах канавки образуют вертикальные колонны, способные выдерживать значительный вес. Количество первичных волокон целлюлозы и длина этих волокон в гофрированном листе существенно повышают прочность коробки. Например, разница между испытательным ящиком 200 # и испытательным ящиком 275 # состоит в том, что последний содержит больше волокон целлюлозы в гофрированном картоне.Тестовый бокс 200 # рассчитан на нагрузку до 65 фунтов. коробки и содержимого, в то время как коробка 275 # может вмещать до 95 фунтов. Тестовый бокс 350 # рассчитан на то, чтобы выдержать до 120 фунтов. коробки и содержимого. В следующей таблице показаны стандарты производительности футеровок из гофрированного картона при испытании на разрыв и испытании на раздавливание краев, основанные на совокупном весе коробки и ее содержимого. В Shanghai DE Printed Box мы поставляем гофрокартоны для тяжелых условий эксплуатации и транспортные коробки.

Гофроящик Прочность

Существует два основных метода проверки прочности гофрированной коробки с печатью.Один из них – это тест Маллена, другой – тест на раздавливание края.

Испытание на взрыв Маллена

Тест Mullen Burst Test измеряет силу, необходимую для протыкания поверхности гофрированного картона, и выражается в фунтах на квадратный дюйм (psi), поэтому плиты имеют соответствующий рейтинг, например, # 275.

С момента утверждения гофрированного картона в качестве действительного материала для транспортировки в 1903 году гофроящики сыграли важную роль в транспортировке, распределении и хранении продукции. Чтобы убедиться в прочности, тест Маллена, т.е.е., испытание на прочность на разрыв, испытание на разрыв был разработан.

Тест Маллена – это мера силы или давления, которое требуется для прокола или разрыва поверхности или стенки гофрированного картона. Эти данные о прочности на разрыв получают тестером Mullen в фунтах на квадратный дюйм (200 # Test, 275 # Test и т. Д.). Наиболее часто используемый картон из гофрированного картона соответствует тесту 200 #. Чем больше цифра, тем прочнее гофрокороб.

Испытание на раздавливание кромок и испытание Маллена

Прочность и прочность гофрированного картона

Испытание на раздавливание кромок

ECT, что расшифровывается как Edge Crush Test, является мерой прочности гофрированного картона на сжатие по краю.Он измеряется путем сжатия заранее определенного участка доски на краю между двумя жесткими плитами.

В 1990 году цепочки поставок становились все более автоматизированными, и гофрированные картонные коробки укладывались на поддоны в контейнеры для морских перевозок. Беспокойство по поводу прочности коробки переходит на производительность при штабелировании. Испытание на разрыв очень полезно для оценки устойчивости гофрокороба к внутреннему или внешнему удару в условиях грубого обращения. Однако испытание на разрыв Маллена не дает ключа к определению прочности ящиков при штабелировании, которая необходима для безопасной морской перевозки и складского хранения.Поэтому было разработано новое испытание на прочность, испытание на раздавливание краев, чтобы обеспечить способ определения «прочности» гофрированного ящика в том, что касается штабелирования, или прочности ящика на сжатие (также называемой BCT или испытанием на сжатие ящика). И вскоре он получил более широкое признание во всем мире.

Edge Crush Test часто сокращенно называют ECT. Это более эффективная мера, чем тест Маллена, когда прочность штабелирования является первоочередной задачей. Он измеряется путем сжатия небольшого сегмента гофрированного картона по краю между двумя жесткими пластинами перпендикулярно направлению канавок до достижения максимальной нагрузки.Результат теста или данные также измеряются в фунтах на квадратный дюйм и сообщаются как значение ECT (например, 32 ECT).

Короче говоря, ECT показывает, какое давление сверху и снизу может выдержать коробка перед раздавливанием. Наиболее часто используемые в отрасли гофроящики – 32 ECT. Тест 200 # и тест 32 ECT широко признаны взаимозаменяемыми.

Обычно круглый, иногда квадратный штамп печатается на нижних клапанах гофрокартона. Этот штамп является сертификационным штампом производителя и гарантирует, что производитель произвел картонную коробку, которая соответствует нормам U.S. Торговая комиссия.

Тестер кромочного сжатия

.
