Толщина стяжки под теплый пол: Стяжка для теплых полов: варианты, толщина и растворы

Содержание

Толщина стяжки над водяным теплым полом


Период эксплуатации системы отопления во многом зависит от того, какая будет предусмотрена толщина стяжки над водяным теплым полом. Влияет этот показатель и на КПД, равномерность прогрева и другие характеристики.

Откровенно тонкий слой приведет к неравномерному нагреву. Как следствие, уже через несколько месяцев, а то и недель, заливка потеряет свои свойства и окажется непригодной для эксплуатации. Слишком большая толщина стяжки теплого пола вынудит потратить дополнительные деньги на отопление, ведь весомая часть тепла уйдет на ее прогрев, а не помещение.

Общая информация

Оптимальная толщина стяжки определяется несколькими аспектами. В частности, учитываются следующие показатели:

  • особенности конфигурации комнаты;
  • вид смеси;
  • назначение помещения.

В помещениях сложной формы или большой площади тяжело проложить трубы теплого водяного пола так, чтобы они обеспечивали равномерный прогрев. Порой приходится оставлять между ними большое расстояние, поэтому толщина стяжки должна быть увеличена на 30-60% от стандартной.

Из-за большого расстояния между трубами в этом случае толщина стяжки над теплым водяным полом должна быть не менее 60 мм

Смеси, предназначенные для теплых полов, обладают хорошей деформационной стойкостью и показателями теплопроводности, чем стяжка из раствора или самовыравнивающаяся. Слой специальной стяжки может быть на 20-40% меньше.

Помещения, не предназначенные для жилого использования, можно прогревать неравномерно (если нет риска повредить стяжку за счет температурного расширения). В таких случаях можно сэкономить на количестве раствора или смеси и уложить стяжку меньшей толщины.

Обязательно берутся во внимание особенности арматурной конструкции, марка цементного раствора. Выделяют три основных варианта стяжки. Минимальная толщина – 20 мм. Используются самовыравнивающиеся составы, армирование не предусматривается. Средняя толщина – 70 мм. Создается армирующая конструкция, либо применяется несколько крепких прутьев. Максимальная толщина – примерно 0,15 метра.

Важно!

От толщины стяжки под теплый пол водяной напрямую зависит, как быстро он будет прогреваться. Также это влияет на равномерность прогрева. чем тоньше стяжка, тем плотнее должны быть уложены трубы.

Минимальные и максимальные показатели

Максимальный диаметр труб, используемых в таких целях, не превышает 25 мм. Соответственно, заливки толщиной в 5 сантиметров окажется вполне достаточно. Но, надо помнить о том, что в процессе эксплуатации пола выделяется тепло и как следствие бетонная часть наряду с финишной отделкой начнут расширяться. То есть, толщина должна быть таковой, чтобы предотвратить вероятность деформации финишного покрытия.

Если речь идет об обычном жилом доме, то нагрузка рассчитывается на 2 кН на метр квадратный. Соответственно, минимально допустимая толщина стяжки над теплым полом – 4,5 см. Применение армирующей конструкции диаметром 0,3 см и ячейками 10*10см – возможность уменьшить этот показатель до 2,5-3 сантиметров.

Использование такой армирующей сетки позволяет сократить расстояние от труб до поверхности стяжки

Обязательно надо руководствоваться нормами СНиП 3.04. Для труб МВ 12 оптимальной является толщина в 6см. Если используются трубы типа МВ17, то этот показатель составляет 6,5 сантиметров. Важно учесть и возможности перекрытия, так как стяжка может обладать достаточно большим весом.

В действующих стандартах указывается, что минимальная толщина стяжки должна составлять 20 мм – если используются готовые самовыравнивающиеся составы и 40 мм, если применяется цементный раствор без армирующей сетки. Если проигнорировать эти нормы, то стяжка окажется непрочной и недолговечной.

Надеемся, из статьи вы узнали, какая должна быть толщина стяжки водяного тёплого пола. Свои вопросы вы можете оставлять в комментариях. Не забудьте поделиться публикацией в соцсетях!

Какая толщина теплого пола является оптимальной, критерии выбора, видео

Какая толщина теплого пола является оптимальной, должен знать каждый строитель и отделочник, дело в том, что только правильное выполнение такого пола позволит ему эффективно работать.

Тот же пол, который будет слишком толстым, попросту не сможет выполнять свои функции, так как воздух в помещении из-за этого не будет прогреваться.

Устройство тёплого пола

Для того чтобы иметь представление о том, какой толщины должен быть теплый водяной пол, необходимо знать его устройство. Именно отличное знание технологии монтажа подобной системы отопления позволяет правильно установить все системы, а также отрегулировать температуру в помещении с тем, чтобы уровень комфорта в нём был оптимальным. При этом стоит иметь в виду, что какая толщина пирога утепленного покрытия, применяемого для изготовления теплого водяного пола, обычно указывается в инструкции к нему.

Устройство водяного теплого пола

Важно! По общему правилу тёплые полы всех видов имеют слоистую конструкцию, то есть в помещении формируется некий «пирог» из бетона с начинкой в виде теплонагревательного элемента.

Он может быть электрическим или водяным. В результате появляется возможность для дополнительного отопления того или иного помещения при условиях надёжной защиты всех элементов тёплого пола.

Если брать непосредственно все слои тёплого пола в отдельности, то он состоит из:

  • утеплителя;
  • полиэтиленовой плёнки;
  • арматурной сетки, которая может и отсутствовать, но с ней пол будет прочнее;
  • трубопровода;
  • бетонной стяжки.

Устройство электрического теплого пола

Каждый слой играет свою роль, поэтому, какая толщина заливки теплого пола должна быть в том или ином случае, можно узнать, только сложив толщину каждого слоя такого пирога. При этом всегда стоит помнить о том, что каждый слой имеет своё функциональное предназначение, например, утеплитель позволяет экономить на нагреве воды, а также более эффективно распределять тепло по зданию. Если ошибиться с его монтажом, то понять, какая толщина теплого водяного пола будет оптимальной, станет весьма сложно.

В любом случае, прежде чем начинать выполнение работ, стоит проконсультироваться со специалистом, имеющим опыт их проведения. Дело в том, что правильный монтаж описываемого «пирога» — достаточно тонкое дело и если его неправильно выполнить на каком-либо этапе, можно ненароком испортить всю работу, а это лишние затраты времени и денег. Если же специалиста, знакомого вам, у вас нет, внимательно изучите инструкцию к тому или иному виду данной отопительной системы. Это поможет вам определить, какая толщина теплого пола будет оптимальной именно в этом помещении.

Толщина стяжки для теплого водяного пола

Как определить толщину каждого слоя в «пироге»?

Как мы уже писали, какой толщины должен быть теплый водяной пол можно установить, если сложить толщину всех его слоёв. Для начала необходимо будет рассчитать и выполнить черновую стяжку. Она устраивается на чистовом поле и привязывается обычно к краю цоколя фундамента или же самого фундамента. Если же пол выполняется на первом этаже зданий, то черновую стяжку придётся делать на грунте или бонтонном перекрытии первого этажа.

Существуют строительные нормы и правила, регулирующие толщину каждого слоя тёплого водяного пола

Так, если вы будете выполнять работы на перекрытии, то вам нет нужды как-то по-особенному готовиться к этому, достаточно просто подмести пол и отмыть от грязи. В том же случае когда имеется грунтовое основание, вам придётся его подготовить его особенно, а именно выровнять грунт и утрамбовать его. При этом стоит помнить о том, что грунтовое основание обычно выполняется на основе песчано-гравийной смеси, и поэтому её с полным основанием можно назвать «подушкой» — именно она составляет первый слой тёплого пола в этом случае, что стоит учитывать, решая вопрос о том, какой толщины должен быть теплый водяной пол.

Кстати, существуют строительные нормы и правила, регулирующие толщину каждого слоя тёплого водяного пола. Например, заливая поверх описанной «подушки» черновую стяжку, необходимо исходить из её толщины приблизительно в 50 мм. При этом какая толщина теплого пола, будет дальше зависеть от того материала, который вы избрали в качестве утеплителя.

Дело в том, что тот же пенополистирол бывает разных видов и сортов, каждый своей толщины. В результате вы имеете возможность подобрать тот «пирог», который подходит именно вам, учитывая при этом размер тех же самых дверных проёмов. Если этого не сделать , тёплый пол придётся переделывать, тратя время и деньги.

Если говорить более конкретно, какой толщины пенополистирол для теплого пола должен быть, то плита этого материала размерами в 100-115 мм вполне подойдёт. Минимальная же его толщина должна составлять те же 50 мм. Кроме того, если отвечать уже на другой вопрос о том, какая толщина пенофола должна быть для теплого пола, необходимо также будет учитывать плотность данного материала. Она в среднем должна равняться 30…35 кг/м3, это позволит вам значительно сократить уровень теплопотерь, проходящих через утеплитель.

Толщина других элементов тёплого пола

После того как вы уложите утеплитель, его нужно будет накрыть полиэтиленовой плёнкой толщиной в 150-200 мкм. Поверх расстеленного полиэтилена выкладывают арматурную сетку из прутков диаметром не тоньше 4 мм. После монтажа арматуры необходимо будет заняться укладкой и сборкой трубопровода. Здесь толщина трубы составит 16 мм, при этом, если возьмёте трубу, изготовленную из полиэтилена, её диаметр может быть меньше.

Стяжку не рекомендуется делать толще 80 мм

При решении вопроса, какой толщины заливать теплый пол, необходимо будет набросить ещё 20 мм на арматурную сетку, которая прикроет трубопровод сверху. Сверху смонтированный тёплый пол закрывается стяжкой минимальной толщиной в 50 мм, можно также для верности накинуть примерно 10 мм.

Данная стяжка имеет функцию не только основания чистового пола, но и ещё аккумулятора тепла. В результате, отвечая на вопрос, какая толщина теплого водяного пола является оптимальной, необходимо предусмотреть такой размер стяжки, который бы позволил оставаться полу тёплым максимально длительное время.

В любом случае толще 80 мм её делать не рекомендуется, при этом лучше всего использовать бетон марки М200 и выше.

Гипсокартон весьма чувствителен к износу, поэтому его необходимо брать с запасом

Это, в принципе, все слои «пирога» слоёного пола. Однако останется ещё сделать чистовое покрытие, состоящее из керамогранита, кафеля и иных напольных покрытий. При этом каждый материал имеет свою толщину, например, для кафеля понадобится 20 мм свободного пространства, а для паркета – 40.

Кроме того, иногда возникает вопрос, какая толщина гипсокартона для теплого легкого пола является подходящей. Дело в том, что гипсокартон весьма чувствителен к износу, поэтому его необходимо брать с запасом. Лучше всего просто в магазине попросить предоставить вам этот отделочный материал, указав при этом, что вы собираетесь его использовать для отделки пола.

Важно! Стоит помнить и о том, что все размеры, приведённые выше, не являются строго определёнными и могут меняться в ту или иную сторону.

Связанно это как с неровностью самого пола, так и с особенностями, применяемых при обустройстве тёплого пола материалов. Например, можно использовать вместо пенополистирола минеральную вату, имеющую другую толщину.

Подсчёт толщины слоёв тёплого пола

Необходимо будет проверить, чтобы все системы тёплого пола при укладке были укрыты бетоном

Имя на руках перечисленные цифры, можно будет вычислить толщину всего пола, при этом стоит иметь в виду, что «пирог» в любом случае должен иметь толщину не менее 140 мм, считая от верха цоколя и до поверхности черновой стяжки. Необходимо также будет сделать поправку на толщину гравийной «подушки» и перекрытие первого этажа.

Стоит учесть и предназначение того или иного помещения, например, та же стяжка в жилых помещениях не должна превышать 100 мм, что касается складов, торговых павильонов, а также автоцентров, то она там не должна превышать более 200  мм. Если же вам нужно будет обогреть авиационный ангар, там уже потребуется стяжка в 300  мм.

В обязательном порядке необходимо будет проверить, чтобы все системы тёплого пола при укладке были укрыты бетоном. Для этого минимальная толщина стяжки должна равняться 65 мм. Нужно обязательно помнить о том, что от обычной стяжки стяжка тёплого водяного пола отличается наличием в них деформационных швов.

Другими пунктами обязательной проверки систем теплого пола перед началом эксплуатации являются:

Выбор материалов для стяжки должен производится ответственно

  • проверка работоспособности перед укладкой стяжки трубопровода;
  • проверка трубопровода на гидравлическую плотность;
  • проверка теплоотражающего слоя, положенного под систему трубопровода с целью избежать потерь.

Для того чтобы стяжка была качественной, выбор материалов для неё должен производится ответственно, только в этом случае тёплый пол будет долго и эффективно работать. При этом нужно не переборщить с его толщиной, чтобы тепло могло нормально функционировать в помещении.

В том случае, когда описываемая система отопления будет работать в нежилом помещении, нужно обращать особое внимание на прочность покрытия тёплого пола. С этой целью необходимо в обязательном порядке выполнять процедуру армирования. Именно армировочная сетка поможет вам выполнить пол прочным и одновременно высокофункциональным.

Выбор напольного покрытия

Ламинат имеет склонность деформироваться под воздействием влаги и высоких температур

После того как «пирог» будет сформирован, вам останется только оформить начисто ваш пол. Для этого нужно выбрать материал напольного покрытия с учётом его толщины. Если вы ошибётесь, то придётся пол переделывать заново, так как в процессе выполнения работ имеется вероятность повредить стяжку.

Что же касается непосредственно выбора самого материала, то лучше для тёплого пола подбирать те материалы, которые не боятся воздействия влаги или температуры. К ним относят керамическую плитку и керамогранит. К использованию ламината нужно подходить с большой осторожностью, так как он имеет склонность деформироваться под воздействием влаги и высоких температур.

Важно! Выбирая тот или иной материал для напольного покрытия, нужно обращать особое внимание на его толщину.

Например, ламинат выпускается в разных вариантах, из которых вы можете выбрать подходящий по цене. В результате вы получаете возможность выдержать требования по толщине водяного пола и одновременно красиво его оформить.

Лучше для тёплого пола подбирать керамическую плитку или керамогранит

Кстати, некоторые производители выпускают наборы для тёплых полов с приложением к ним уже готового напольного покрытия. В результате вы экономите время на его поиске, а ваш пол будет в этом случае составлять единый законченный комплекс. Подобным образом можно добиться весьма существенной экономии ваших денежных средств.

Электрический теплый пол под стяжку

Здесь вы получите максимум информации по такой теме как электрический теплый пол под стяжку: монтаж устройства, виды и толщина смеси, а также последовательность действий при заливке нагревательных элементов раствором.

Обустройство в квартире или доме теплых полов часто связано с укладкой стяжки.

Ее толщина и вид во многом зависят от того, какой будет стелиться электрический теплый пол под стяжку, но далеко не каждой напольной системе отопления она нужна.

Виды стяжки

Как правило, под стяжкой подразумевают цементно-песочный раствор, но на самом деле их существует несколько видов:

  1. Для мокрой стяжки готовят смесь из песка, воды, цемента и пластификатора, который сделает его устойчивым к перепадам температуры. Ее преимуществом является невысокая стоимость компонентов, но длительное высыхание (до 28 дней) и возможность образования трещин делают его не совсем подходящим для электрического пола.
  2. Полусухая стяжка пользуется наибольшей популярностью, так как для нее компоненты продаются уже смешанные в нужной пропорции. Достаточно добавить немного воды, чтобы получить раствор, который сохнет после укладки всего сутки. Так же несомненным преимуществом данного вида стяжки является отсутствие трещин и идеально гладкая поверхность, которую нет нужды выравнивать.
  3. Для сухой стяжки так же есть готовые смеси, в основе которых кварцевый песок или мелкий шлак. Ее легко укладывать, а к дальнейшим работам можно приступать уже через 12 часов.

Современные смеси, хотя и облегчают монтаж стяжки под электрические теплые полы, нуждаются в добавке пластификаторов, чтобы получалась гладкая и прочная поверхность.

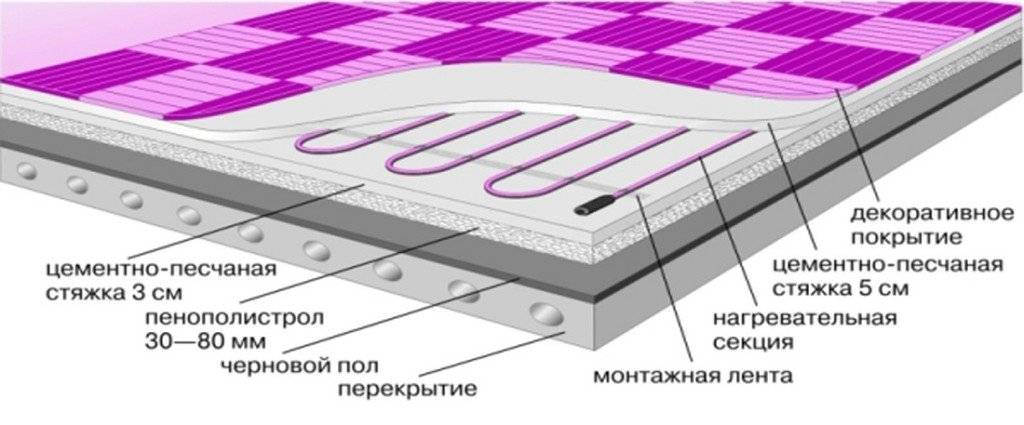

Электрический теплый пол под стяжку

Чтобы теплый пол работал эффективно, нужно правильно подготовить под него основание.

В него входят:

  1. Черновое покрытие – это могут быть бетонные плиты или дерево.
  2. Утеплитель с отражающей поверхностью будет направлять тепло к потолку.
  3. Армированная сетка, к которой крепится система.
  4. Нагревательные элементы.
  5. Стяжка и напольное покрытие.

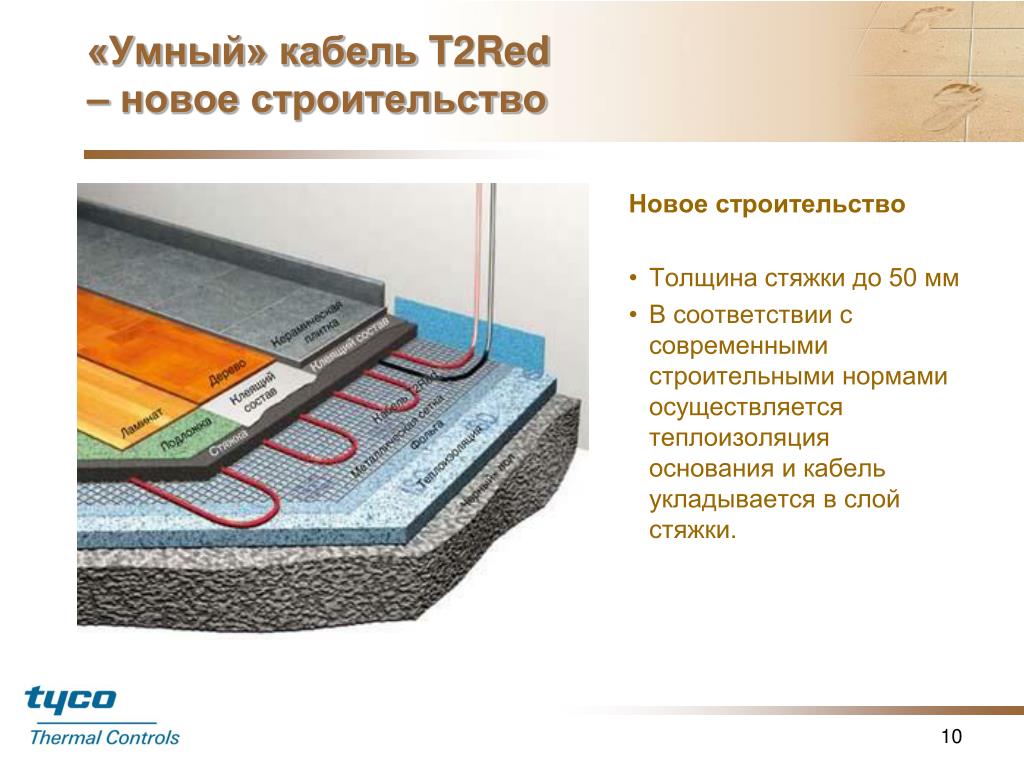

Толщина стяжки под теплый пол электрический должна быть не менее 10 см при укладке ее на грунт и не менее 3 см над ним.

Последовательность действий при заливке нагревательных элементов раствором состоит в следующем:

  1. Перед началом работ нужно выставить ориентиры (маяки), что позволит сделать стяжку идеально ровной. Леску для этого нужно натягивать на расстоянии 10 см от стены до планки, идущей ей параллельно, и все остальные параметры подгоняются под нее.
  2. Если толщина стяжки для электрического теплого пола более 5 см, то лучше заливку разделить на несколько этапов. Сначала укладывается первый слой не толще 3 см, а спустя сутки по маякам заливается второй.
  3. Чтобы высыхание проходило равномерно, нельзя оставлять стяжку под солнечными лучами, а тем более включать теплый пол, чтобы ускорить этот процесс.

Если применялся мокрый вид стяжки, то подключение системы можно начинать только через месяц, для других типов растворов этот срок сокращается от 3-4 дней до недели.

Пол без стяжки

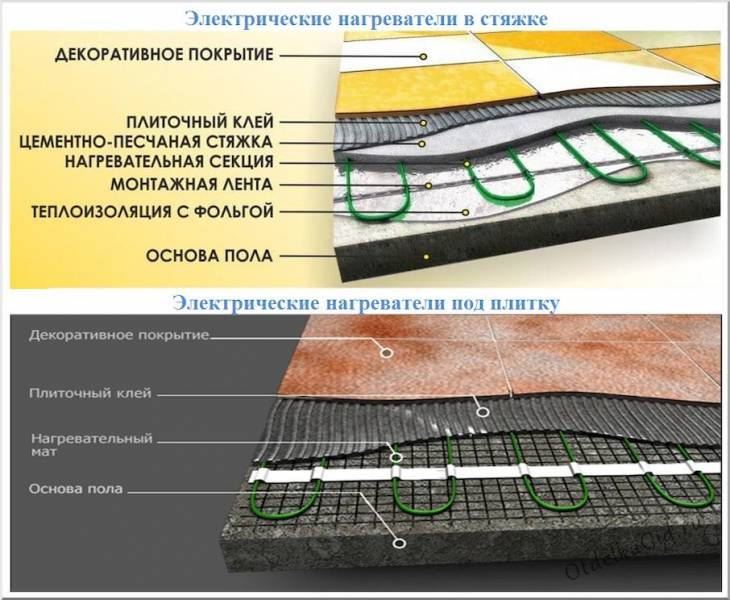

Как показывает практика, можно установить электрический теплый пол без стяжки. Если подлежит монтировать кабель, то для него можно в подготовленном основании сделать канавки до 2 см глубины, в которые он будет укладываться. При таком подходе достаточно залить их раствором с фиброволокном или плиточным полом.

Укладка нагревательных матов и инфракрасных пленок не требует стяжки над нагревательными элементами. В какой-то мере реклама подобных теплых полов не обманывает, что достаточно расстелить маты или пленку и подключить к электропитанию, чтобы пол начал работать. Это, конечно, не совсем так, но простота укладки этих систем и применение плиточного клея (для нагревательных матов) или защитной пленки (для инфракрасных полов) делает их невероятно популярными у потребителей.

Толщина стяжки для теплого пола электрического. Посмотреть на примерах
