Теплый угол брусового дома: фото, проекты, инструкция

Автор Евгений Филимонов На чтение 21 мин Опубликовано 27.11.2019 Обновлено 06.05.2020

Что такой тёплый угол брусового дома, методика соединения углов из бруса, преимущества и недостатки тёплого угла, подробность описания работ, правильность выпиливания шипов и пазов.

Создание тёплого угла брусового дома сохраняет тепло в зимнее время и прохладу в жаркий период. Однако правильность выполнения работ требует наличие определённых знаний, в статье ниже подробно рассказано – что такое тёплый угол в создании деревянного дома, что означает соединение с остатком, что значит прямое соединение.

Какие существуют методики соединения углов из бруса, как выполняется соединение в прямой шип, половинчатый ласточкин хвост, угловой шип, соединение в пол дерева и стыковка в лапу. Плюсы и недостатки технологии созданий тёплого угла. Когда целесообразно применять деревянный нагель при возведении деревянной конструкции.

Как выполнить разметку, грамотность выпиливания пазов и шипов, на что стоить обратить пристальное внимание.

Содержание

1. Что такое теплый угол в строительстве деревянного дома
2. Соединение углов с остатком
3. Прямые соединения
4. Основные достоинства дома из сруба
5. Методики соединения углов из бруса
6. Прямой шип
7. Половинчатый ласточкин хвост
8. Угловой шип
9. Соединение в полдерева
10. Стыковка в лапу
11. Плюсы технологии
12. Недостатки
13. Когда целесообразно использовать деревянный нагел при строительстве домов из бруса?
14. Преимущество соединения
15. Пару слов о разметке
16. О выпиливании пазов и шипов
17. На что стоит обратить внимание?
18. Теплый угол брусового дома – технология успешного строительства
19. Теплый угол брусового дома – исключительность монтажной сноровки

Что такое теплый угол в строительстве деревянного дома

Деревянный дом – очень теплое жилье, но утечки тепла все равно происходят, и в основном в местах соединений бруса или бревен. Поэтому при возведении деревянного дома стараются обустроить теплый угол брусового дома — это специальная технология соединения элементов, применение которой обеспечивает теплые стены и углы дома. При таком соединении брус плотно стыкуется с соседними деталями, не давая теплу уходить из помещений.

Метод соединения в теплый угол – это такая технология угловых соединений, при которой в теле бруса делают фигурный пропил по специальным шаблонам: во входящем брусе делают выборкой древесины паз, а в присоединяемом брусе вырезают шип. Это сопряжение «шип-паз» образует герметичный угол, без зазоров и щелей, если соблюдать правильные размеры соединения.

К таким сопряжениям предъявляют определенные требования при соблюдении некоторых параметров:

1. Высокая прочность сопряжения, которая обеспечивается в основном массой бруса, весом строительных перекрытий и массой кровельных конструкций. При эксплуатации брус и соединение бруса в углах подвергаются воздействиям атмосферных явлений, перепадам температуры, ветровым нагрузкам, что вызывает изменение линейных размеров бруса. Наибольшим колебаниям размеров (так называемой усадке) подвергается дом, возведенный из бруса с естественной влажностью древесины, так как влажная древесина очень легко воспринимает любые деформации и подвержена воздействию максимальных внутренних напряжений в материале. Поэтому в строительстве рекомендуется работать с брусом 16-20% влажности, не более;
2. Герметичное угловое соединение бруса – одно из требований, а при правильном соединении – одно из преимуществ сопряжения шипами и пазами. К таким соединениям требования очень просты – они не должны пропускать сквозняки. На практике это выглядит как зависимость герметичности от сложных фигур при сопряжении бруса.

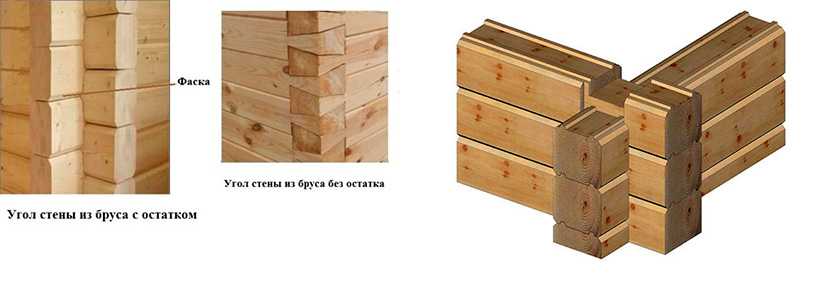

Сопряжение бруса с остатком – это два основных преимущества:

1. Высокая степень герметичности;
2. Высокая прочность и надежность соединения без элементов дополнительной фиксации. Прочность сопряжения достигается за счет давления веса верхних венцов, поэтому смещение или изменение размеров поверхности стен невозможно даже при сейсмическом воздействии средней силы.

Дом из бруса

15.54%

Кирпичный дом

8.82%

Бревенчатый дом

5.61%

Дом из газобетонных блоков

17.35%

Каркасный дом

37.72%

Дом из пеноблоков

14.95%

Проголосовало: 3706

• Замковый (замочный) односторонний паз не использует шип в сопряжении – по одной стороне бруса выбирается паз, перпендикулярный продольной оси, глубиной на ½ толщины бруса. Паз делается квадратным, чтобы в него так же равномерно вошел другой брус. При реализации этого сопряжения каждый из брусовых элементов прочно фиксируется по отношению к нижнему брусу, уложенному в одном направлении. Обычно такое соединение из бруса усиливается нагелями, поэтому допускается соединять и квадратный брус, и профилированный прямоугольный.
• Двусторонний замочный паз реализовать немного сложнее за счет того, что выборка пиломатериала делается и снизу, и сверху. При таком сопряжении выборка делается на ¼ толщины бруса. Двухсторонняя выборка делает пару соединяющихся элементов жестко фиксированной в двух направлениях, и их смещение практически невозможно даже при сильных колебаниях температуры и влажности. Перед тем, как сделать паз в брусе, необходимо проверить место выборки на отсутствие сучков сколов и трещин.
• Четырехсторонний замочный паз – решение не для каждого случая. Такое сопряжение, действительно, самое герметичное, но больше у него преимуществ нет – прочность соединения остается такой же, а сложность работ увеличивается. Более сложные соединения «шип-паз», «шип-гребень», «в лапу», «в обло», «ласточкин хвост» и другие делаются на фрезеровочном оборудовании.
• Соединения углов без остатка – наиболее экономичное решение, так как торцы бруса не выходят за стену. Такая экономия приводит к уменьшению надежности и герметичности сопряжения.

Существующие способы соединения бруса в углах без остатка — встык, на шпонках, в полдерева, в лапу.

Рассмотрим каждое более подробно:

1. Сопряжение встык – самое простое и не требует дополнительной обработки бруса. При таком соединении пиломатериал укладывают в шахматном порядке, а смещений и сдвигов избегают дополнительными креплениями бруса нагелями или другими метизами, в том числе и металлическими — скобами, хомутами. Такое соединение делается по длине, и его простота позволяет выполнить работу без каких-либо практических навыков. Единственное условие для такого сопряжения – сухой брус. Недостатком является необходимость утепления (уплотнения) зазоров, которое не спасет от деформации бруса при изменении влажности воздуха. Поэтому брус рекомендуется пропитывать влагостойкими составами.
2. Шпоночное соединение из бруса – это выборка древесины в торце одного бруса и сбоку другого брусового изделия. Эти выборки скрепляются шпонкой, которая помогает избежать больших сквозняков в зазорах, и смещения бруса по одному направлению.
   Минимизировать смещение по другому направлению может применение шпонки в форме ласточкиного хвоста. Этот паз имеет расширение к краям выборки, и такую форму самостоятельно сделать сложнее – обычно при заказе исполнения проекта на заводе такие соединения делаются станочным методом.
3. Сопряжение из бруса вполдерева – это технология, при которой торцы бруса спиливаются на ½ их толщины, и длина шипа равняется его ширине. Такое соединение обязательно следует усиливать нагелями, так как само по себе оно слабое. Герметичность тоже невысока, поэтому потребуется конопатка.

Разновидность этой простейшей технологии – сопряжение «в лапу». Этот способ заключается в изготовлении более сложных форм торцов бруса, что обеспечивает более высокую прочность соединению.

Евгений Филимонов

Задать вопрос

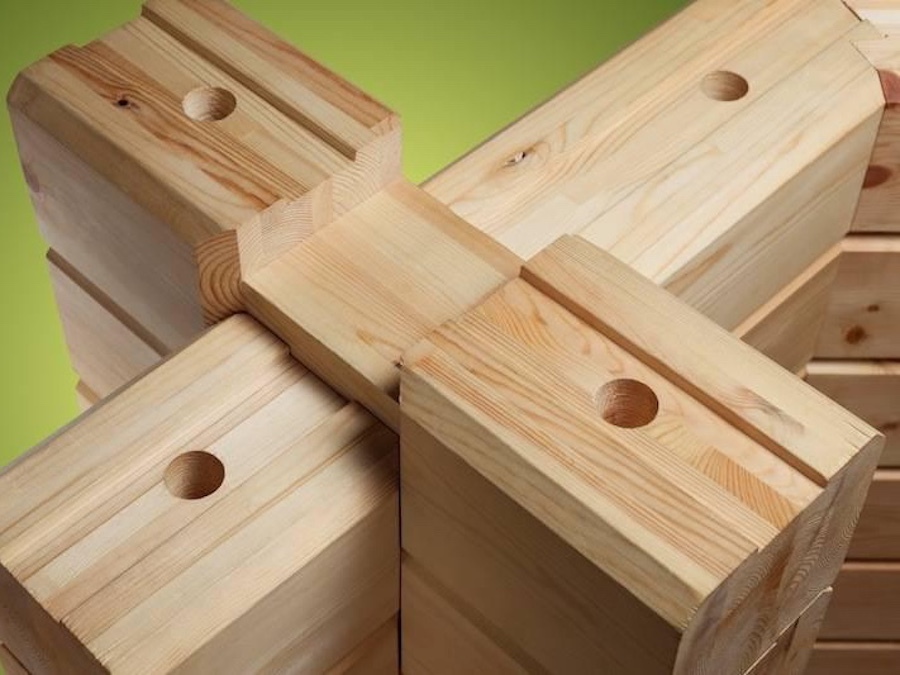

Соединение в теплый угол (в коренной шип) делает обоюдостороннее смещение брусовых стен невозможным, а также обеспечивает полную ветрозащиту.

• Как подготовить пиломатериал к соединению в теплый угол:
• Конец одного бруса обрезают с таким расчетом, чтобы остался шип, по длине и ширине равный 1/3 поперечного сечения изделия. По форме шип может быть расширенным к законцовке или прямоугольным;
• Второй брус имеет паз, который не обязательно делать точно такого же размера, что и шип, так как это соединение будет уплотняться;
• Шип вставляется сверху в паз, брус дополнительно усиливают нагелями.

Прямые соединения

Если брус короче длины стены по большой стороне, то его наращивают, что само по себе является ослабляющим звеном в соединении. Поэтому рекомендуется приобретать брус такой же длины, как и длинная сторона стены дома.

Но, если это по каким-то причинам невозможно, то наращивание неизбежно, и делать его следует применением одного из нижеприведенных методов, чтобы не потерять в прочности и герметичности:

• Соединение продольного бруса встык на шпонках. Такое сращивание позволяет минимизировать поперечное смещение бруса по всем направлениям и увеличить герметичность сопряжения. Кроме того, зазоры уплотняются известными способами;
• Соединение в коренной шип – альтернатива шпоночному сопряжению бруса. Об этом сопряжении мы уже писали, но мри прямом наращивании бруса шип смещается с торца бруса к центру;
• Соединение в косой замок считается наиболее трудозатратным и материалоемким методом. При таком сращивании оба бруса должны перекрываться в ширину на две толщины, можно больше. Размеры выборки при этом должны соблюдаться очень жестко.

Также следует рассмотреть особенности продольного скрепления бруса нагелями:

1. Нагели (шпунты) изготавливаются длиной приблизительно 4/5 от высоты двух соединяемых брусьев. Для более прочного соединения по длине можно использовать не два, а три нагеля на два бруса, а также разрешается соединять одним длинным нагелем три бруса;
2. Расчетный и проверенный диаметр нагелей – 25-30 мм;
3. Расстояние на брусе между соседними нагелями ≤ 150 см;
4. Углы дома из бруса должны скрепляться нагелями в обязательном порядке;
5. По горизонтали нагели должны располагаться со смещением – в шахматном порядке, причем смещение должно применяться ко всем рядам относительно друг друга;
6. Лучшие нагели — из березы. Волокна древесины в метизе должны проходить параллельно оси. Недопустимы сучки и расслоение в теле нагеля;
7. Материал желательно выбирать из ядра и без явных дефектов.

Более сложные формы прямых сращиваний бруса увеличивают трудовые затраты, но позволяют добиться требуемой прочности и герметичности соединений без лишних материальных расходов. Кроме того, соединения, показанные на рисунке выше, исключают возникновение зазоров в швах при усадке и эксплуатации дома.

Основные достоинства дома из сруба

Во многих домах, выполненных из дерева, существует проблема холодных углов. Это связано с плохой теплоизоляцией. Устранить это явление в процессе эксплуатации достаточно сложно, поэтому об утеплении следует позаботиться в момент строительства. Теплый угол брусового дома можно выполнить несколькими способами. Основным принципом соединения угла является отсутствие, каких любо дополнительных скрепляющих элементов.

Сама конструкция предполагает снижение контакта поверхности бруса с окружающей средой. О том, как все это сделать своими руками и пойдет речь ниже.

Самым простым и достаточно быстрым считается монтирование теплого угла из бруса, с помощью профилированных материалов.

К достоинствам такой конструкции можно отнести:

• Прочность – если все необходимые условия при строительстве выполнены правильно, то устойчивость дома будет на высоком уровне;
• Низкие затраты – это касается не только финансов, но и труда. Отсутствие скрепляющих элементов упрощает процесс сборки;
• Скорость – технология выполнения теплых углов из бруса, проста и для качественного строительства не потребуются большие временные затраты;
• Теплоизоляция – главным свойством сруба считается сохранение тепла если сравнивать его с материалами для утепления (минеральной ватой, пенопластом), то при одинаковой толщине стены теплее будет деревянный дом;
• Внешний вид – дом, построенный из профилированного бруса, смотрится очень органично и не требует дополнительной обработки или утепления снаружи.

Методики соединения углов из бруса

В столярном деле существует несколько способов сделать угловое соединение, рассмотрим те из них, которые могут быть применимы в строительстве дома.

Прямой шип

Этот вид углового соединения хорошо подходит для небольших сооружений. Важно что бы на дину постройки не использовалось больше одного бруса.

Выполнив это простое условие, можно не волноваться за надежность постройки, она с легкостью выдержит любой катаклизм вплоть до землетрясения. Нагрузка при таком способе соединения распределяется равномерно между, всеми элементами, поэтому ослабленная часть бруса не будет подвержена опасности.

Евгений Филимонов

Задать вопрос

Важным правилом для соблюдения можно назвать соотношение параметров шипа. Его толщина и длина должны быть в пропорции 1 к 2 по отношению к основной части бруса.

Половинчатый ласточкин хвост

Если дом достаточно длинный, и нет возможности использовать один брус для перекрытия всей длины, используется метод крепления теплого угла, под названием половина ласточкиного хвоста. За счет этого можно добиться большой прочности всего дома.

Важное замечание! В половинчатом ласточкином хвосте не допускается высота шипа более 5 см, во избежание появления трещин в брусе с пазом. Это может стать результатом неравномерной усадки.

Для углового соединения, часть одного бруса запиливается под обратный конус, а во втором делается, идентичный выпил. Для более точной подгонки шипа и паза следует использовать один и тот же шаблон. По сложности исполнения это соединение бруса в теплый угол не сильно отличается от прямого шипа.

Угловой шип

Это оригинальный, но не очень эффективный способ соединения теплого угла из бруса. Его минус в низкой прочности. Хотя его герметичность все же имеет высокую надежность.

Процесс изготовления несколько прочее перечисленных выше, скос должен рубиться с помощью стамески, или можно выпилить его ножовкой.
Данный вид углового соединения брусков отлично подойдет для бани или небольшого сарая, и других сооружений не несущих большую нагрузку.

Соединение в полдерева

Еще его называют соединение лапой, особенностью такого стыка является, то, что он пригоден лишь для нижнего или верхнего слоя из бруса. Это связано с тем, что в данном углу образуется небольшая щель, которая предусмотрена технологией.

Строители домов из сруба, не отказываются от использования этого стыка, для углов дома. Благодаря своей надежности и повышенной прочности нижний слой стоит значительно прочнее, а верхний окончательно скрепляет всю конструкцию.

Важные советы, что бы угол брусового дома был теплым, в не зависимости от способа соединения:

• Следует оставлять зазор в стыке не более 5 мм, что бы использовать его для конопачения;
• Повторно проконопатить швы необходимо спустя 4-6 лет, это следует делать ввиду того, что со временем древесина дает усадку, и зазоры в стыках могут увеличиться, и начать пропускать воздух;
• Если строение архитектурной ценности не несет, то для большей надежности углы можно покрыть теплоизоляционной пленкой, это поможет сохранить тепло.
• Соблюдая правила, перечисленные в этой статье, вы сможете добиться того, что углы вашего дома из бруса будут всегда теплыми.

Стыковка в лапу

Стыковка в лапу может производиться как с остатком (когда конец бруса входит за угол стены) так и без него. В древесине делается выемка, и как в лапу вкладывается конец другого бруса. При рубке в лапу без остатка нужен идеально ровный брус, при рубке с остатком длине бревен должна быть на полметра больше. Рубка в лапу имеет разновидности, стыкуют в лапу с присеком, лапу с зубом. Соединение лабиринт и ласточкин хвост так же разновидности рубки в лапу.

Плюсы технологии

Правильное применение технологии способствует герметичности сооружения, но не только.

Плюсы:

• снижение затрат на крепеж;
• повышение качества конструкции дома;
• значимое снижение теплопотерь;
• повышение экономичности при эксплуатации;
• эстетическая значимость строения;
• экономия строительного материала.

Профилированный брус естественной влажности при высыхании меняет свою геометрию, его может перекосить, искривить. После монтажа усушка древесины происходит в фиксированном положении, что избавляет брус от деформации. Поскольку выпиливание элементов паз-шип производится заранее, на стадии подготовки, то сама сборка дома не требует большого количества времени и трудозатрат. Каждый желающий может собрать дом своими руками, сэкономив на этом средства.

Евгений Филимонов

Задать вопрос

На предварительном этапе не стоит отказываться от консультаций с опытными мастерами, сначала стоит научиться делать заготовки, разобраться в тонкостях технологического процесса и лишь потом, осуществлять самостоятельную сборку дома или бани.

К недостаткам технологии стоит отнести сложность её выполнения. Чтобы вырезать соединительные элементы правильно с идеальным прилеганием требуются практические знания, навыки. Неправильно вырезанный шип при усадке может привести к растрескиванию бруса.

При усадке бани или брусового дома может появиться трещина на брусе с пазом, если неправильно изготовить шип.

Нанимая, строительную организацию для строительства следует согласовать с бригадиром или другим руководящим лицом способ изготовления углов. Убедившись, что рабочая бригада будет применять при строительстве бани или дома теплый угол им можно доверять.

Когда целесообразно использовать деревянный нагел при строительстве домов из бруса?

Итак, с теплым углом мы разобрались. Теперь необходимо выяснить, что такое пресловутые деревянные нагели и почему же они так хороши!?

Начнем с того, что деревянные нагели – это фактически деревянные гвозди. Их широкое применение в деревянном строительстве и в настоящем и в прошлом обусловлено тем, что грамотно установленные нагели позволяют стенам из бруса естественной влажности «сесть» в течении первого года жизни более-менее равномерно.

Тогда как на забитых гвоздях брус может «зависнуть». (впрочем, он может зависнуть и на нагелях).

Деревянные нагели использовали еще наши деды, строившие в Пестово. Дома из бруса, которые мы возводим сегодня, тоже строятся с помощью этих нехитрых, но часто необходимых приспособлений. Мы применяем деревянные нагели при строительстве срубов домов и бань из профилированного бруса естественной влажности, чтобы предотвратить смещение брусьев.

При этом, нагели устанавливаются таким образом, чтобы не мешать естественной усадке Вашего деревянного дома. Во всех рядах бруса наши плотники просверливают специальные отверстия, куда впоследствии вставляются и подбиваются нагели – что важно, строго вертикально! Доказано, что дом, построенный таким образом, дает минимальное количество трещин и отличается равномерной усадкой. Процесс можно считать трудоемким, зато и технологию при этом можно назвать оптимальной!

Зачем тогда железные гвозди?

А вот зачем: чтобы нормально работать с брусом камерной сушки. Такой брус фактически не дает усадки — ведь он просушен до 20% влажности. Посадить его на нагели — та еще «работка». При усушке (даже при обязательном наличии продольных компенсационных пропилов), брус немного меняет свою геометрию, что и затрудняет его последующую сборку на нагели. Если не верите — попробуйте, только берите действительно сухой брус! Для работы с подобным материалом мы используем металлические гвозди. Многолетний эмпирический опыт сам собой доказал обоснованность подобной практики.

Преимущество соединения

Соединение тёплый угол – эта одна из разновидностей крепления бруса. Его достоинство: надёжность, эффективность и простота монтажа.

Вся суть метода заключается в вырубке паза шириной и глубиной 50мм с одной стороны и шипа шириной и глубиной в 40 мм. В оставшееся расстояние закладывается утеплитель. Лучше использовать джут или войлок, это обеспечит наилучшую герметичность и отсутствие мостиков холода. Скрепление конструкции производится при помощи деревянных нагелей.

Также возможно проконопатить соединение лишь с уличной стороны. Тогда не потребуется оставлять пространство между шипом и пазом. При таком варианте, размеры паза будут 40 на 45 миллиметров, шипа 40 на 50 миллиметров.Соединение Тёплый угол, или как ещё его называют Шип-паз, обеспечит не только прочное соединение брёвен между собой, но и придаст внешнюю привлекательность конструкции а также хорошую теплоизоляцию.

Пару слов о разметке

Брусья должны быть размечены для выпиливания шипа и паза. Для этого подойдёт металлический угольник и карандаш или маркер. Карандашом проводят горизонтальную линию по верхней стороне бруса и уже от него намечают вертикальные линии по боковым сторонам. Для разметки, лучше использовать уже готовый шаблон.

О выпиливании пазов и шипов

Когда разметка для соединения в тёплый угол брусового дома окончена, можно брать в руки пилу. Самое главное здесь, это ровные и точные распилы, как ножницами по бумаги, чтобы в дальнейшем не возникало проблем с соединением и прокладкой утеплителя. Если вопрос с пилением урегулирован и с глазомером всё в порядке, то можно приступать к пилению. Главное не отходить от отмеченных линий.

На что стоит обратить внимание?

• Для стандартного размера бруса 150х150, шип 50х50 вполне достаточен, не стоит выпиливать шип в полбруса.
• Между шипом и пазом, должно присутствовать расстояние в полсантиметра, для прокладки утеплителя.
• Не стоит слишком плотно соединять шип и паз. Лучше оставить небольшой зазор, так как брус в процессе усадки, будет немного коробиться, в пределах 7%.

Теплый угол брусового дома – технология успешного строительства

Дом из профилированного бруса – наиболее выгодное со всех сторон строительство. Тема данной статьи – совершенствование системы монтажа деревянного дома, достижение четких сухих углов благодаря пазово-шиповой системе сборки пиломатериала.

Описуемая технология позволяет:

• достичь полной стыковки профилированных реек;
• получить надежное утепление замкового соединения в венцах;
• сопрягать универсальные брусовые профили, что значительно облегчает работу и ускоряет процесс кладки.

«Теплый угол» брусовго домаможет быть 2 видов:

1. Без выпуска. Сопряжение составляющих в абсолютно ровный внешний угол. Подобный метод позволяет экономить сырье, рационализировать пространство, подготовить идеальную поверхность для декоративной облицовки.
2. С выпуском. Изящное наложение строительных шпал друг на друга, напоминающее великолепный традиционный угол сруба из бревен. Более затратный метод. Больше подходит для каркасных домов.

Наиболее распространены семейства брусовых союзов следующих категорий:

• коренной шип;
• ласточкин хвост;
• шпоночное соединение.

Евгений Филимонов

Задать вопрос

Технология «теплый угол» предполагает рубку угла в шахматном порядке, чередуя соединения шипа и паза в замок. Межвенцовое утепление угла льняным джутом позволяет достичь идеальной герметизации, сохраняя дышащую структуру древесины.

Можно использовать другие утеплители вроде льняной пакли, мха или ватина. Это позволит снизить расходы на строительство. Однако джутовое волокно обладает большим теплоизоляционным качеством, не поддается трансформации, обладает незначительным весом.

Выбирая данную технологию, вы платите один раз. На любом этапе продвижения работ, можете контролировать процесс сборки своей недвижимости.

Теплый угол брусового дома – исключительность монтажной сноровки

Тёплый угол лучший способ сохранения внутреннего тепла, позволяющего сэкономить на внешней отделке и дополнительном утеплении фасада.

Брусовые дома при соблюдении технологий шикарне без наличия трещин и зазоров при помощи коренных и вставных шипов.

В зависимости от сложности построения угла, используется пазовый брус:

• односторонний;
• двухсторонний;
• четырехсторонний.

Соблюдение в обязательном порядке вертикального зазора между брусьями для компенсации усадки сруба. Хотя для дома из профилированного бруса она незначительна (достигает максимального показателя – 6%). Для утепления стыка используется специальная лента на менее 3 см толщиной.

Оканчивая сборку теплого угла брусового дома, необходимо забить деревянный стержень, называемый «нагель», с округлым сечением для удержания стройности конструкции.

Нагели размером до 30 мм ускоряют усадку дома, увеличивая плотность наложения брусов. Обычно плотники заколачивают их в два ряда при помощи сквозного способа или в глухом варианте по принципу шахмат.

«Теплый угол» брусового дома отличают ряд отличий:

1. Высокая геометричность, производственная штамповка позволяют достичь деревянно-монолитной структуры каркаса.
2. Использование сердцевины хвойных пород – залог устойчивости, повышенной сопротивляемости ветряным нагрузкам.
3. Отсутствие вспомогательных крепежей снижает стоимость конструкции.
4. Упрощенный план сборки позволяет реализовывать проект брусового дома в сжатые сроки.
5. Аккуратность бесшовных соединений – безупречная эстетическая ценность брусового строения.

По материалам сайта: jsnip.ru, derevostroika.ru, dom-brus.com, brusgid.ru, domaizpestovo.ru, sk-brusdom.com, stroyplotnick.ru



Что такое теплый угол? Каким он бывает и в чем преимущество?

Заказчику наверняка приходится часто сталкиваться с такими формулировками, как “теплый угол”. Некоторые просто не понимают, что это такое и почему за это берутся дополнительные, порой немалые, деньги. На самом деле работы не прибавляется, смотрите далее почему.

У одних строителей теплый угол бесплатен, у других идет, как опция. Давайте разберемся. Начнем с самого начала.

Дело в том, что при строительстве из профилированного бруса естественной влажности стеновой материал поставляется без запилов, т.е. выпилка производится по месту. Это связано с тем, что, как уже было сказано, материал естественной влажности и содержит влагу (извините за тавтологию). Из-за этого, при усушке, он меняется в геометрии, т.е. его может просто “повести” или перекосить. Поэтому запилы делаются по месту, чтобы сразу запилить и монтировать брус. Это позволяет минимизировать последствия усадки, т.к. брус уже посажен и деваться ему некуда.

Соединение “стык-в стык”

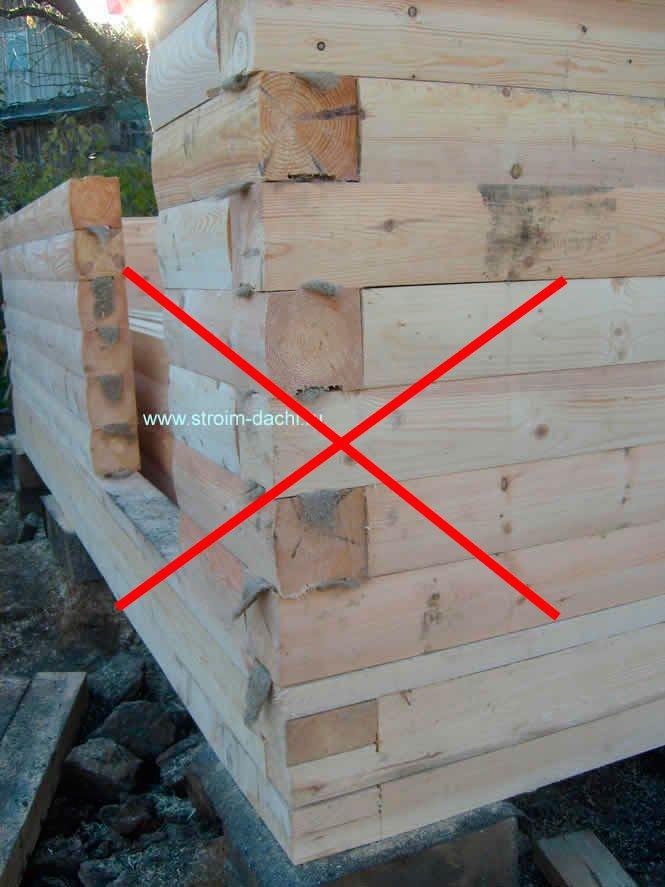

Некоторые, самые ленивые строители, могут предлагать вариант стыковки бруса “стык-в-стык” – посылайте таких лесом, ибо вы и сами можете положить брус, состыковав его с брусом соседней стены. Из-за такого варианта время на монтаж вашего домика уходит меньше, а следовательно он может подкупать ценой. Советуем не вестись на это, т.к. вас все равно разведут на какой-нибудь “другой угол”, чтобы “не продувало” и чтобы не было щелей. В итоге заплатите больше, т.к. “скупой платит дважды”.

Соединение “в пол дерева”

Это вариант, когда брус запиливается на половину, а на другой стене – на другую половину. Это некая разновидность запила “в лапу”, только для ленивых, потому что когда “в лапу”, тогда исключены перемещения бруса относительно друг друга. А некоторые строители еще умудряются забить гвоздь сверху в место стыковки бруса, что показывает их непрофессионализм.

Вот смотрите фото правильного угла “в лапу”. Здесь стены не разъедутся, т.к. этому препятствует определенные запилы под углом.

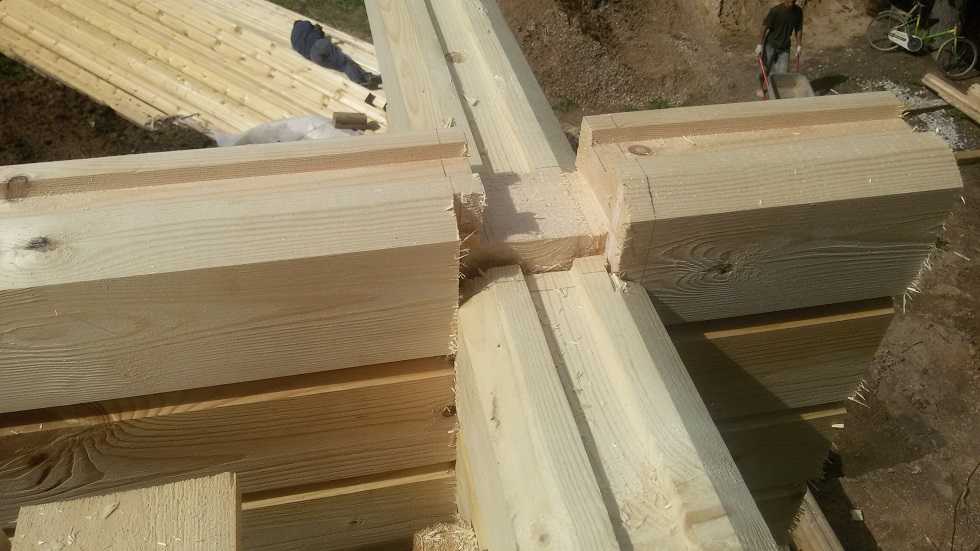

Соединение в “Теплый угол”



Это оптимальное соединение для брусового дома. А теперь секрет:

Времени на запил в теплый угол тратится столько же, как и при запиле в пол дерева.

А на месте строители могут предложить астрономические суммы за такой угол, как повезет. Это развод от недобросовестной бригады.Вообще по дополнительным услугам, которые заказчик не предусмотрел, но без которых “все развалится” может набежать приличная сумма. Читайте наши полезные материалы, и, надеюсь, вы будете более подкованы в строительстве из бруса.

Сейчас многие фирмы начали предлагать теплый угол бесплатно, что не может не радовать и здесь хочется воскликнуть “ДАВНО ПОРА”.

Есть еще разновидность теплого угла – это

Соединение в “Ласточкин хвост”

Это почти высший пилотаж, и возможно, за это строители могут себе позволить брать дополнительные деньги.

P.S. И еще: теплый угол для бруса 90х140мм не существует, его просто не может быть, ширины 90мм не хватит, чтобы сделать полноценный теплый угол. Обратите на это вниманием и не верьте никаким доводам горе-строителей, которые хотят подзаработать.

Эта статья оказалась полезной?

да нет

Теплый уголок. Фотографии и премиум High Res Pictures

• Creative
• Редакция
• Видео

Лучший матч

Новейший

Старейшины

Самый популярный

Любое даталаст 24 часа 48 часов 72 -часовой 72 -дневной 7 -дневной

110 12 -месячный день.

Без лицензионных отчислений

С защитой прав

РФ и РМ

Обзор 846

теплый уголок. Доступно стоковых фотографий и изображений или начните новый поиск, чтобы просмотреть больше стоковых фотографий и изображений. выращивание солнца, сельское хозяйство, лето, абстрактный фон – теплый уголок. стоковые иллюстрацииженщина расслабляется в ванне – теплый уголок. стоковые фотографии, фотографии и изображения без лицензионных платежей люди посещают красивые узкие улочки на юге испании с белыми домами и растительностью с цветами во время поездки в солнечную Андалусию. – теплый уголок. стоковые картинки, фотографии без лицензионных платежей и изображенияуглы в спальне в свете и тенях – теплый уголок. стоковые фотографии, фотографии и изображения без лицензионных платежейУютный уголок в доме с камином, подушками, свечами и раскрытой книгой – теплый уголок. стоковые фотографии, фотографии и изображения без лицензионных платежейзамороженная молодая женщина, завернутая в плед. – теплый уголок. стоковые фотографии, фотографии и изображения без уплаты роялти абстрактный весенний фон – теплый уголок. стоковые иллюстрацииПлитка на полу уложена на сетчатый коврик – теплый уголок. стоковые фотографии, фотографии и изображения без лицензионных платежейУютная теплая комната с зелеными растениями, горящими свечами и буддой – теплым уголком. стоковые фотографии, фотографии и изображения без уплаты роялтитеплые огни на углу коридора – теплый угол. стоковые фотографии, лицензионные фотографии и изображениятеплый пол, уложенный на пол электропитанием – теплый уголок. стоковые картинки, фотографии и изображения без лицензионных платежей желтая чашка кофе на углу стола, высокий угол обзора – теплый угол. стоковые фотографии, фотографии и изображения без уплаты роялтипустая комната – теплый уголок. стоковые фотографии, фотографии и изображения без уплаты роялти абстрактный фон – теплый уголок. стоковые иллюстрацииЖемчужная ванна без людей, джакузи, ванна, пузыри, фон ванной комнаты, розовый, плитка, раствор, чистый, снисходительность, ванная комната, джакуззи – теплый уголок. стоковые фотографии, фотографии без лицензионных платежей и изображения Офицер полиции Санта-Аны Ирэн Гомес исследует микроавтобус Plymouth Voyager, где пятимесячная девочка умерла после того, как ее оставили в раскаленной машине на… Жара в Великобритании продолжается, высохшая трава в лондонских парках. Гайд-парк Corner.colorful дома в старом городе испании с солнечными и яркими цветами. Лас-Касас-де-Колорес-ан-Вильяхойоса-ан-Диа-де-Верано-ан-Аликанте. – теплый уголок. стоковые фотографии, фотографии и изображения без лицензионных платежей Эми Паффрат играет с почти 2-летней дочерью Эмбер Сили и отцом Дрю Сили, пока они строят замки из песка на пляже Плайя-дель-Рей в пятницу… обогреватель плинтуса – теплый уголок. стоковые фотографии, фотографии и изображения без лицензионных платежей большие красивые пионы в хрустальной вазе. белый современный интерьер – теплый уголок. стоковые фотографии, фотографии и изображения без лицензионных платежейУютный уголок в доме с камином, подушками, свечами и раскрытой книгой – теплый уголок. стоковые картинки, фотографии без лицензионных платежей и изображения человека, нагревающего металл в раскаленных углях с помощью больших щипцов – теплый угол. стоковые фотографии, фотографии и изображения без уплаты роялти красивый деревянный интерьер кабины. дровяная печь, горящая огнем, находится в углу. Окна от пола до потолка и открытая дверь открывают вид на террасу и осенний лес с разноцветными деревьями. – теплый уголок. стоковые фотографии, фотографии без уплаты роялти и изображения Бездомный проходит мимо тротуара, где Александр Алонзо умер в своей палатке во время одной из последних лет жары в Гармент Дистрикт в Лос-Анджелесе… Эми Паффрат играет с почти 2-летней дочерью Эмбер Сили в прибое на пляже Плайя-дель-Рей в пятницу утром. Семья из Эхо-парка – это… абстрактный фон вектор, креативный фон, узор, геометрическая форма – теплый уголок. стоковые иллюстрациитеплая ночь – теплый уголок. стоковые фотографии, фотографии и изображения без лицензионных платежей. Вывеска универмага Macy’s висит на углу магазина Herald Square в Нью-Йорке, США, во вторник, 6 апреля 2010 г. Мартовские распродажи в… paper roll – теплый угол. стоковые фотографии, фотографии и изображения без лицензионных платежейСобака Паркер на углу улицы Парк Слоуп в Бруклине — «Собака Паркер» — это интеллектуальное пространство с подогревом и кондиционером, за которое владельцы могут платить… красивые узкие улочки на юге испания с белыми домами и растительностью с цветами во время поездки в солнечную андалусию. – теплый уголок. стоковые фотографии, фотографии и изображения без лицензионных платежей красивые узкие улочки на юге испании с белыми домами и растительностью с цветами во время поездки в солнечной Андалусии. – теплый уголок. стоковые фотографии, фотографии и изображения без лицензионных платежей На этом снимке, сделанном 12 сентября, покупатели рассматривают сиденья для унитазов с горячей водой или умывальники в универмаге в Токио. – Туалеты с подогревом, которые… На этом снимке, сделанном 12 сентября, покупатель смотрит на сиденья или умывальники с горячей водой в универмаге в Токио. – Туалеты с подогревом… На этом снимке, сделанном 12 сентября, покупатель смотрит на сиденья или умывальники с горячей водой в универмаге в Токио. – Туалеты с подогревом… На этом снимке, сделанном 4 сентября, видно детское кресло рядом с туалетом с подогревом в общественном туалете в торговом центре в Токио. Туалеты с подогревом… Под уродливой бетонной стеной из брикетных блоков пара наслаждается отдыхом в английском приморском городке Пейнтон, графство Девон. Сидя на полосатом…абстрактном фоне – теплый уголок. складе illustrationorange свечение абстрактный – теплый угол. стоковые иллюстрацииОзеро Кламат, по-видимому, загружено на полную мощность, если смотреть 13 августа недалеко от Кламат-Фолс, штат Орегон. Дым от нескольких крупных пожаров, горящих в Каскадах… Канава ирригационного стока, заполненная водорослями, в богатом сельскохозяйственными угодьями регионе недалеко от границы с Калифорнией видна 13 августа возле Кламат-Фолс… Канава ирригационного стока, заполненная водорослями в сельскохозяйственном районе. 13 августа виден богатый район недалеко от границы с Калифорнией, недалеко от Кламат-Фолс… Пожарный гидрант обеспечивает временное облегчение от жары 30 июня 2001 года на углу улицы в Бруклине, Нью-Йорк. Нью-Йорк уже неделю переживает… вид сзади на женщину, прислоненную к стене – теплый уголок. стоковые фотографии, фотографии и изображения без лицензионных платежей, уличная мебель рядом с пляжем и морем – теплый уголок. стоковые фотографии, фотографии и изображения без лицензионных платежей Мужчина вытирает лоб, ожидая, чтобы перейти улицу на углу Голливуда и Хайленда во время сильной жары в Голливуде 3 сентября 2022 года… Члены велосипедного клуба Beach Cities BCCC уменьшают масштаб велосипеда путь в Плайя-дель-Рей, когда люди направляются к пляжу, когда температура начинает подниматься… Члены велосипедного клуба Beach Cities BCCC приближаются к велосипедной дорожке в Плайя-дель-Рей, когда люди направляются к пляжу, когда температура начинает подниматься… Бен Тахвилдари разминается перед купанием на пляже Плайя-дель-Рей в пятницу утром. 62-летний мужчина плавает почти каждое утро. Я плыву к… Теплый свет уличного фонаря освещает стену в Боу-Черчиярд, в лондонском Сити, финансовом районе столицы, 26 февраля… вид под высоким углом на ступеньки в бассейне на фоне здания – теплое угол. стоковые фотографии, фотографии и изображения без лицензионных платежей, уличная мебель рядом с пляжем и морем – теплый уголок. Стоковые фотографии, лицензионные фотографии и изображенияцветочный фон – теплый уголок. складе illustrationscolorful цветочный узор фона – теплый угол. стоковые иллюстрацииЗаполненный песком угол в заброшенном доме в Колманскопе, Намибия. полноцветное горизонтальное изображение – теплый уголок. стоковые картинки, фотографии и изображения без лицензионных отчислений пара с личной стереосистемой и мобильным телефоном, проходящая мимо здания – теплый уголок. стоковые фотографии, лицензионные фото и изображениястарые трубы отопления – теплый уголок. стоковые фотографии, фотографии и изображения без лицензионных платежей, открывающие скрытые уголки побережья Коста Брава во время летних каникул. – теплый уголок. стоковые фотографии, фотографии и изображения без лицензионных платежей, открывающие скрытые уголки побережья Коста Брава во время летних каникул. – теплый уголок. стоковые фотографии, фотографии и изображения без лицензионных платежей 15

Придание фотографии закругленных углов в Photoshop

Автор сценария Стив Паттерсон.

В этом уроке Photoshop мы рассмотрим, как легко создать закругленных углов фотографии . Как и в большинстве вещей в Photoshop, существует около 17 различных способов создания закругленных углов, но мы собираемся сделать вещи интереснее, рассмотрев способ сделать это с помощью чего-то в Photoshop, о чем многие люди даже не знают – векторных масок. ! Что такое векторная маска? Что ж, если вы думаете, что маски слоя — это весело (вы действительно думаете, что маски слоя — это весело, верно?), вам понравятся векторные маски!

Любой графический дизайнер знает, что один из способов вызвать у людей определенные чувства при взгляде на дизайн — это использование форм. Различные формы по-разному влияют на нас. Одни формы кажутся теплыми, дружелюбными и веселыми, а другие кажутся холодными, жесткими и более серьезными. Вам не нужно быть экспертом по дизайну, чтобы испытать это на себе. Просто возьмите карандаш и лист бумаги, нарисуйте себе квадрат, затем круг и спросите себя, какой из них кажется вам более привлекательным. Скорее всего, если вы не относитесь к тому типу людей, которым нравится проводить субботние вечера за реорганизацией своего картотечного шкафа (хотя в этом нет ничего плохого), вы выберете круг. Люди любят круги. Это «теплые, дружелюбные и веселые» фигуры. На самом деле, это даже не обязательно должен быть полный круг. Вы можете взять квадрат или прямоугольник с его резкими, прямыми углами, которые обычно совсем не кажутся нам забавными, вместо этого придать ему закругленные углы, и вдруг это станет душой вечеринки!

Ладно, возможно, это немного преувеличение, но закругленные углы определенно кажутся нам более привлекательными, чем острые прямые углы. Немного жаль, что каждый раз, когда мы делаем фотографию, даже если это фотография детского дня рождения с воздушными шарами и праздничными шляпами, фотография все равно заканчивается острыми углами. Это может быть хорошо, если мы просто печатаем фотографии, но что, если мы хотим использовать фотографию в дизайне или коллаже? Как нам превратить эти острые углы в круглые?

Ответ? Очень легко, особенно когда мы используем векторную маску! На самом деле, мы не только можем придать фотографии
закругленных углов, но и имеем полный контроль над тем, насколько они закруглены!

Вот изображение, которое я буду использовать для этого урока Photoshop:

Исходное изображение.

Посмотрим, как легко скруглить эти углы!

Этот урок из нашей серии фотоэффектов. Давайте начнем!

Шаг 1. Добавьте маску слоя

Я открыл новый пустой документ Photoshop
, залил слой Background черным цветом, чтобы нам было легче видеть, что происходит, а затем перетащил свою фотографию в новый документ. Здесь мы можем увидеть документ, показывающий фотографию на черном фоне:

.

Фотография на черном фоне.

И если мы посмотрим на палитру «Слои», мы увидим, что фотография находится на собственном слое «Слой 1» над фоновым слоем :

Палитра «Слои» в Photoshop, показывающая фотографию на «Слое 1» над фоновым слоем, который заполнен черным цветом.

Выделив «Слой 1» или любой другой слой, на котором находится ваша фотография, щелкните значок «Маска слоя» в нижней части палитры «Слои»:

Добавьте маску слоя в «Слой 1», щелкнув значок «Маска слоя».

Кажется, что в вашем документе ничего не произошло, но если мы посмотрим на слой в палитре слоев, мы увидим, что теперь у нас есть миниатюра маски слоя справа от миниатюры предварительного просмотра слоя:

После нажатия на значок «Маска слоя» миниатюра маски слоя появляется на «Слое 1».

Мы не будем рассматривать маски слоя в этом уроке, так как мы не будем их использовать, но если вы хотите узнать больше о масках слоя, обязательно ознакомьтесь с полным учебным пособием «Понимание масок слоя» в разделе «Основы Photoshop».

Шаг 2. Добавьте векторную маску

Итак, если мы не собираемся использовать маску слоя, почему мы просто добавили ее? Ну, мы собираемся сделать то, что многие люди никогда не делают. Мы увидим то, что многие никогда не увидят. Почему? Потому что мы не “много людей”. Мы отличаемся от них. Эти люди нажимают на значок один раз, смотрят, что он делает, а затем вздремнуть. Им никогда не приходит в голову, что, может быть, просто может быть, если они нажмут на тот же самый значок секунд раз, ну, есть по крайней мере небольшой шанс, что что-то еще может произойти! И это очень плохо для них, потому что в этом случае произойдет что-то еще !

Я знаю, это звучит безумно, но теперь, когда мы добавили нашу маску слоя, щелкните еще раз по тому же самому значку маски слоя:

Щелкните второй раз значок «Маска слоя» в нижней части палитры слоев.

Если в настройках Photoshop включен параметр «Показать подсказки», вы, возможно, уже заметили некоторые отличия, когда навели указатель мыши на значок. Подсказка больше не говорит «Добавить маску слоя», как обычно. Вместо этого теперь написано «Добавить векторную маску», и как только мы щелкнем значок, если мы посмотрим на слой в палитре «Слои», мы получим то, что выглядит как миниатюра маски второго слоя справа от первого. . Разница в том, что это , а не миниатюра маски второго слоя. Миниатюра векторной маски:

Миниатюра «векторной маски» появляется справа от миниатюры маски слоя.

Миниатюра маски слоя слева и миниатюра векторной маски справа выглядят одинаково, но между маской слоя и векторной маской есть большая разница. Оба используются для отображения и скрытия разных частей слоя, но то, как они это делают, совершенно разные. С маской слоя мы рисуем на ней, обычно с помощью инструмента «Кисть», чтобы сделать разные части маски либо белыми, либо черными, либо каким-то промежуточным оттенком серого. Белый делает эту часть слоя видимой, черный скрывает ее, а серый делает эту область частично видимой в зависимости от того, насколько светлым или темным является оттенок серого.

С другой стороны, векторные маски

вообще не требуют рисования. На самом деле, вы не можете рисовать на них, потому что фотошоп вам не позволяет. Вместо этого мы используем фигуры, чтобы контролировать, какие части слоя видимы или скрыты. На самом деле, прямо сейчас мы собираемся использовать фигуру, чтобы создать наши закругленные углы!

Шаг 3. Выберите инструмент «Прямоугольник со скругленными углами»

Теперь, когда наша векторная маска добавлена, перейдите в палитру инструментов и выберите инструмент «Прямоугольник со скругленными углами». По умолчанию он вложен в обычный инструмент «Прямоугольник», поэтому щелкните инструмент «Прямоугольник» и удерживайте кнопку мыши в течение секунды или двух. Вы увидите всплывающее меню. Выберите инструмент «Прямоугольник со скругленными углами» из списка:

Нажмите и удерживайте кнопку мыши на «Инструменте «Прямоугольник»» в палитре «Инструменты», затем выберите «Инструмент «Прямоугольник со скругленными углами»» в появившемся всплывающем меню.

Не путайте эти инструменты с инструментами выделения в верхней части палитры инструментов, такими как прямоугольное выделение или эллиптическое выделение. Это инструменты выделения, и они используются для перетаскивания выделения. Инструменты, которые мы здесь выбираем, — это инструменты Shape, и они используются для рисования фигур.

Выбрав инструмент «Прямоугольник со скругленными углами», перейдите на панель параметров в верхней части экрана. Вы увидите группу из трех значков слева. Эти три значка определяют, как будет работать наш инструмент Shape. Мы хотим рисовать фигуры с помощью нашего инструмента «Форма» (звучит довольно очевидно, не так ли?), поэтому щелкните значок слева, который является значком слоев «Фигура»:

Щелкните значок «Формирование слоев» на панели параметров.

Затем, если вы двинетесь дальше вправо, вы перейдете к опции Радиус. Этот параметр определяет, насколько закругленными будут наши углы. Чем выше число, тем более округлыми они будут. Меньшее число, менее округленное. Простые вещи. Проблема в том, что вы никогда не будете точно знать, какое число ввести для значения радиуса, пока не попробуете его, не начнете рисовать фигуру, не посмотрите, насколько закруглены углы, а затем не решите, довольны ли вы результатом. или угол должен быть более или менее округлен. Обычно я начинаю со значения где-то между 10-20 пикселями, затем растягиваю свою форму и решаю, нравятся ли мне углы. Обычно я этого не делаю, и вы, вероятно, тоже не сделаете это с первой попытки, поэтому просто введите значение для начала, растяните фигуру, и если вас не устраивает округлость углов, просто нажмите Ctrl. +Z (Win)/Command+Z (Mac), чтобы отменить форму, затем введите другое значение в параметр «Радиус» и повторите попытку.

Я уже экспериментировал с этим несколько раз, и я знаю, что значение Радиуса около 30 пикселей даст мне нужные мне углы, поэтому я собираюсь ввести «30 пикселей» («px» означает для «пикселей») в параметр «Радиус»:

Введите значение в параметре «Радиус», чтобы определить степень закругления углов.

Шаг 4. Выберите миниатюру векторной маски в палитре слоев

У нас выбран инструмент «Прямоугольник со скругленными углами», мы выбрали параметр «Формирование слоев» в палитре «Слои» и ввели значение «Радиус», которое будет определять, насколько закругленными будут наши углы. Мы готовы растянуть нашу форму. Однако сначала нам нужно убедиться, что векторная маска выбрана, поэтому вернитесь в палитру слоев и щелкните миниатюру векторной маски, чтобы выбрать ее. Вы увидите, что вокруг миниатюры появится белая рамка, которая сообщает нам, что выбрана векторная маска:

Щелкните миниатюру векторной маски в палитре слоев, чтобы выбрать ее. Вокруг миниатюры появится белая рамка выделения.

Шаг 5. Растяните фигуру

Все, что нам нужно сделать, это растянуть фигуру. Хотя это будет выглядеть так, будто мы рисуем фигуру на самом изображении, на самом деле мы рисуем ее на векторной маске, и когда мы закончим, останется только часть нашей фотографии. видимая область внутри фигуры. Все, что находится за пределами формы, будет скрыто. Идите вперед и перетащите форму прямоугольника со скругленными углами. Если вы хотите сохранить все на фотографии и просто закруглить углы, начните с верхнего левого угла фотографии и перетащите мышь вниз в правый нижний угол. Если вы предпочитаете использовать фигуру, чтобы обрезать часть фотографии, а также придать ей закругленные углы, просто перетащите фигуру вокруг области, которую вы хотите сохранить.

Если вам нужно изменить положение фигуры во время перетаскивания, удерживайте клавишу пробела, а затем перетащите фигуру на новое место. Отпустите пробел, когда закончите, и продолжайте перетаскивать фигуру.

Здесь я вытащил прямоугольник со скругленными углами прямо по краям фотографии. Вы можете видеть закругленные углы формы, которые через мгновение станут закругленными углами самой фотографии:

Щелкните и перетащите прямоугольник со скругленными углами внутри документа. Любые области фотографии, выходящие за пределы формы, будут скрыты векторной маской.

Отпустите кнопку мыши, когда вы будете довольны своей формой, и ваша фотография мгновенно «замаскируется» под форму благодаря векторной маске, а углы фотографии теперь закруглены:

Фотография теперь маскируется фигурой прямоугольника со скругленными углами благодаря векторной маске, а углы фотографии теперь выглядят закругленными.

Давайте закончим, добавив рамку к нашей фигуре.

Шаг 6. Добавьте белую обводку, чтобы создать фоторамку

То, что углы нашей фотографии теперь закруглены, не означает, что мы не можем добавить к ней рамку фотографии. Это просто означает, что углы границы также будут закруглены! Чтобы добавить границу, щелкните значок «Стили слоя» в нижней части палитры «Слои»:

Щелкните значок «Стили слоев» в нижней части палитры слоев.

Затем выберите «Обводка» в нижней части появившегося списка стилей слоя:

Выберите «Обводка» из списка стилей слоя.

Откроется диалоговое окно «Стиль слоя» Photoshop, в котором в средней колонке установлены параметры «Обводка».
