Температура для штукатурных работ: разрешено ли работать в мороз

Содержание

Штукатурные работы в зимнее время

Если температура внутри оштукатуриваемого помещения не превышает 5 градусов выше нуля, то такие условия считаются зимними. А поэтому если в таких условиях вам необходимо производить оштукатуривание, то вы должны понимать, что технология штукатурки в зимнее время существенно отличается от технологии штукатурки в летнее время. Кроме того, результат работ может оказаться плачевным, если технология штукатурки в зимнее время будет нарушена хотя бы даже минимально.

Технология штукатурки в зимнее время требует, чтобы перед оштукатуриванием в помещении были застеклены окна, навешены двери, прогрето помещение и чтобы было обеспечено проветривание помещения во время просушивания. Технология штукатурки в зимнее время требует также, чтобы в помещении не было резких перепадов температуры в течение суток. Следовательно, необходимо обеспечить круглосуточное отопление помещения. Необходимо также следить за тем, чтобы вся площадь помещения прогревалась равномерно независимо от высоты этого помещения, чтобы температура у пола помещения не отличалась резко от температуры вблизи потолка.

Технология штукатурки в зимнее время требует также обеспечить отсутствие сквозняков.

Для просушивания помещения при оштукатуривании в зимнее время можно использовать электрические печки или печку-буржуйку. Можно использовать любые источники тепла, если они обеспечивают бесперебойное и равномерное прогревание помещения. Конечно, при выполнении всех этих условий неплохо будет подсчитать, в какую сумму обойдётся обогрев помещения на таких условиях и не будет ли разумнее подождать, когда установится нормальная и приемлемая температура воздуха.

Нельзя оштукатуривать стены, промёрзшие или покрытые инеем. Технология нанесения штукатурки предполагает, что стены или другие поверхности, предназначенные для оштукатуривания, должны быть полностью отогреты на всю их толщину. Особенно это касается тех стен, которые соприкасаются с атмосферой. Это наружные стены и потолки. Если технология нанесения штукатурки на цементной основе будет нарушена и штукатурный раствор будет нанесён на промёрзшую поверхность, то в скором времени этот раствор и сам замёрзнет.

Само по себе это может быть и не так страшно, но вследствии этого замёрзнет вода, входящая в состав этого раствора. А затвердевание раствора происходит только в следствии химической реакции воды и извести, входящей в состав цемента. Следовательно, если вода замёрзнет, то не будет и химической реакции, и, значит, не будет затвердевания раствора, а будет его замерзание. В результате после наступления тепла этот раствор высохнет и осыпется.

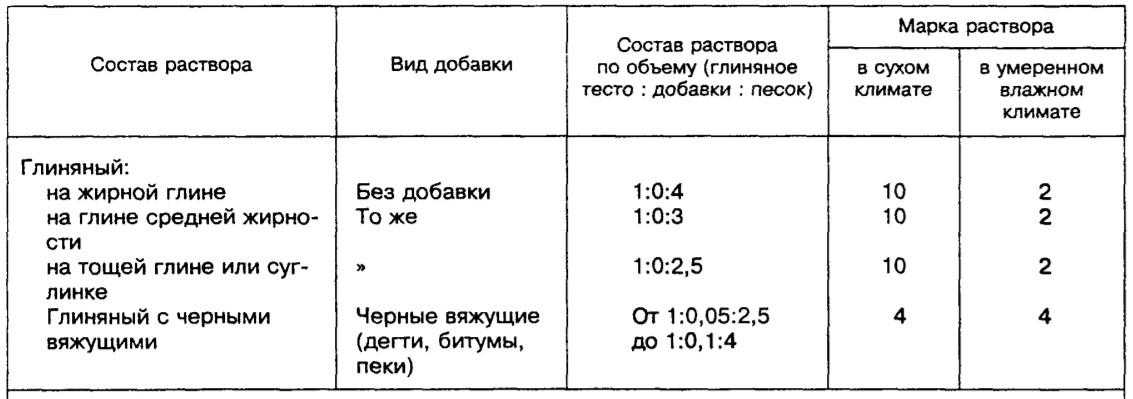

Все растворы нужно готовить более густыми, и с небольшим содержанием воды. Растворы при оштукатуривании в зимнее время приготавливают на воде, подогретой до 50–70 градусов. Готовый раствор должен иметь температуру не менее 15–20 градусов. Технология цементной штукатурки требует соблюдать такие условия для того, чтобы как можно дольше поддерживать температуру раствора достаточной для того, чтобы вода в нём прореагировала с цементом, и произошло затвердевание раствора. А для надёжного затвердевания необходимо, чтобы раствор оставался тёплым в течение хотя бы суток, а чем дольше — тем лучше.

Летом окончательное созревание и набор полной крепости штукатурки происходить только через месяц — два.

В раствор можно добавлять молотую негашёную известь, которая при гашении будет поддерживать температуру штукатурки. Технология штукатурки предполагает также и применение различных ускорителей затвердевания растворов, которые вносят в состав растворов.
Наружную штукатурку при оштукатуривании в зимнее время следует выполнять при температуре от 0 до 5 градусов выше нуля только цементным раствором.

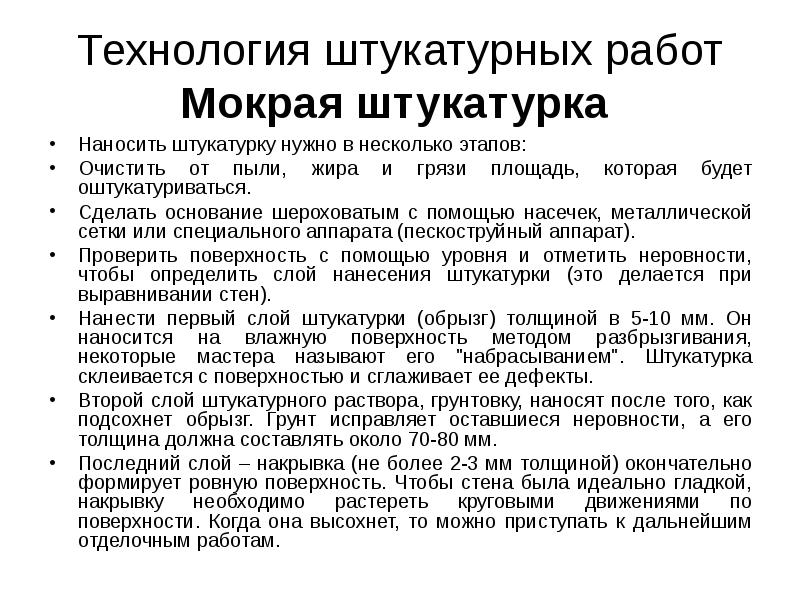

Производство отделочных работ в зимних условиях

Навигация:
Главная → Все категории → Технология строительного производства

Производство отделочных работ в зимних условиях

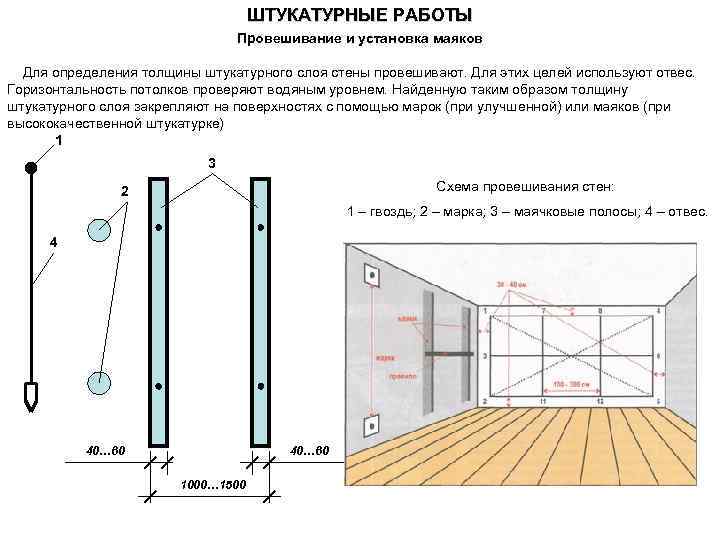

Температура внутри помещений, подлежащих оштукатуриванию, должна быть не ниже +8° на высоте 0,5 м от уровня пола. Лучше всего осуществлять подвод тепла в помещения системами центрального отопления. Если центральное отопление не предусмотрено или не подключено к началу штукатурных работ, то для подогрева воздуха в помещениях и сушки неоштукатуренных и оштукатуренных поверхностей используют воздухонагревательные установки, электро- и газокалориферы, установки инфракрасного излучения, безугарные переносные печи-жаровни.

Выбор способов прогрева помещений и сушки штукатурки зависит от объема работ, объема помещений, размеров оштукатуренных площадей и т. п.

Перед оштукатуриванием поверхности стен должны быть хорошо просушены, для чего температура в помещениях может быть поднята до 40—50 °С.

Если возведение кирпичных стен производилось в эту же зиму способом замораживания, то прогрев их производится до тех пор, пока кладка не оттает на глубину более половины толщины стен.

Независимо от способа приготовления температура раствора к моменту нанесения его на поверхность должна быть не ниже + 8 °С, для чего растворные узлы и склады составляющих растворов устраивают в отапливаемых помещениях. Кроме того, осуществляется дополнительный подогрев песка и воды, причем растворы, в состав которых не входит гипс, могут затворяться водой с температурой до +90 °С, а растворы с гипсом — до +50 °С.

Все емкости для транспортирования штукатурного раствора и раствороводы должны быть хорошо утеплены. Для ускорения сушки толщина штукатурных слоев должна быть минимальной.

Режим сушки штукатурки зависит от вида вяжущих материалов в ней. От 6 до 7 суток продолжается сушка цементных и цементно-известковых штукатурок, причем в помещении поддерживается влажная среда. Значительно дольше (10—15 суток) производят сушку известковой и известково-гипсовой штукатурки, при этом в отличие от первого режима постоянно проводится проветривание помещений. Ускорение режима сушки известковой штукатурки отрицательно сказывается на ее качестве — снижается прочность, появляются трещины и т. п.

Оштукатуривание наружных плоскостей при температуре воздуха выше +5 °С может проводиться обычными растворами. При понижении температуры в раствор вводят химические противомо-розные добавки (поташ, хлористый кальций, соляную кислоту, хлористый аммоний), которые дают возможность раствору набрать достаточную прочность до момента замерзания. Объем противоморозных добавок зависит от температуры наружного воздуха.

Растворами, приготовленными на хлорированной воде, можно производить наружные штукатурные работы при температуре до —25 °С.

Вести малярные работы в зимних условиях разрешается только в утепленных помещениях, имеющих постоянное отопление. Поверхности, подлежащие окраске, должны быть хорошо просушены и иметь температуру на высоте 0,5 м от пола не ниже +8 °С.

Наружные плоскости могут окрашиваться известковыми и цементными составами только в том случае, если температура воздуха в течение суток не опускается ниже +15 °С. При дожде и снегопаде работы по окраске названными составами должны быть прекращены. При температурах до —20 °С можно производить окраску плоскостей перхлорвиниловыми и цементно-перхлорвиниловыми морозоустойчивыми красочными составами.

При нанесении нескольких слоев этих красок продолжительность выдерживания каждого слоя при отрицательных температурах должна быть не менее суток.

Температурный режим внутри помещений и требования к качеству поверхностей при производстве обойных работ должны быть такими же, как и при производстве малярных.

Плиточные работы зимой разрешается выполнять только после того, как поверхности, подлежащие облицовке, будут отогреты на глубину не менее 5 см. Если плитки устанавливают на цементно-пеcчаном растворе, то он должен иметь температуру не ниже +15 °С.

Похожие статьи:
Правила разрезки кладки

Навигация:
Главная → Все категории → Технология строительного производства

Правила разрезки кладки
Контроль качества и приемка работ
Благоустройство и озеленение участка

Приемка работ при огнезащите помещений
Огнезащита древесины

Главная → Справочник → Статьи → Блог → Форум

Влияние температуры на структуру затвердевшего гипсового гипса

Опубликовано: 1 ноября 1958 г.

М. Д. РИДЖ ¹

Природа том 182 , страницы 1224–1225 (1958 г.)Процитировать эту статью

164 доступа
12 цитирований
Сведения о показателях

Abstract

ВАРИАЦИИ температуры в пределах нормального диапазона не оказывают сильного влияния на скорость гидратации гипсовой штукатурки ^1,2 . Например, на рис. 1 показаны максимальная скорость повышения температуры и индукционный период (определяемый как время, необходимое для того, чтобы скорость повышения температуры достигла 0,1°С в минуту) в зависимости от начальной температуры для промышленного гипса, состоящего из преимущественно из так называемого полугидрата сульфата кальция. Гипсу давали состариться, пока он не дал устойчивых результатов. Реакции проводили в сосуде Дьюара, так что повышение температуры является действительным параметром реакции. Видно, что индукционный период постоянен от 0° до 40°С, выше этой температуры он постепенно увеличивается. Максимальная скорость достигает слабого максимума примерно при 25°С. Однако оказывается, что при более высоких температурах скорость гидратации действительно значительно падает.0010 3 . Результаты, подобные приведенным на рис. 1, были получены для другого пластыря из другого источника.

Это предварительный просмотр содержимого подписки, доступ через ваше учреждение

Варианты доступа

Подписка на этот журнал

Получите 51 печатный выпуск и онлайн-доступ

199,00 € в год

всего 3,90 € за выпуск

Узнайте больше

Арендуйте или купите эту статью

Получите только эту статью столько, сколько вам нужно

$39,95

Узнать больше

Цены могут облагаться местными налогами, которые рассчитываются при оформлении заказа

Каталожные номера

Kaempfe, F. , Zement-Kalk-Gips 903, 8 77 (1953).
Google Scholar
Хаусхолдер, Ф., Дж. Амер. керамика соц. , 1 , 578 (1918).
Артикул КАС Google Scholar
Chassevent, L., CR Acad. науч. Париж , 180 , 1029 (1925).
КАС Google Scholar
Ридж, М. Дж., Ост. Дж. Заявл. науч. 9 , 163 (1958).
КАС Google Scholar
Мураками К., Ханада М., Танака Х. и Хагивара Т., Гипс и известь , 620 (1954). Хим. Абстр. , 48 , 14152f (1954).
Google Scholar

Ссылки для скачивания

Информация об авторе

Авторы и организации

Отдел строительных исследований, Организация научных и промышленных исследований Содружества, Graham Road, Highett, S. 21, Melbourne
M10 RID
2 06

Авторы

M. J. RIDGE
Посмотреть публикации автора
Вы также можете искать этого автора в PubMed Google Scholar

Права и разрешения

Перепечатка и разрешения

Об этой статье

Эта статья цитируется

Поведение слабых неповрежденных пород в зависимости от размера
- Хао Чжай
- Хоссейн Масуми
- Исмет Джанбулат
Горная механика и горная инженерия (2020)
Влияние температуры на расширение при схватывании гипсовой штукатурки
- П. Дж. СЕРЕДА
Природа (1960)
Влияние температуры на скорость схватывания гипсовой штукатурки
- М. Д. РИДЖ
Природа (1959)

Отправляя комментарий, вы соглашаетесь соблюдать наши Условия и Правила сообщества. Если вы обнаружите что-то оскорбительное или не соответствующее нашим условиям или правилам, отметьте это как неприемлемое.
