Свайно ростверковый фундамент фото: что это такое, с монолитным ростверком на сваях, плюсы и минусы, пошаговая инструкция по монтажу своими руками

Содержание

что это такое, с монолитным ростверком на сваях, плюсы и минусы, пошаговая инструкция по монтажу своими руками

Для строительства зданий жилого и промышленного назначения используется фундамент различных видов, но особого внимания заслуживает свайно-ростверковая конструкция. Ее обычно выбирают в тех случаях, когда на земельном участке наблюдаются резкие перепады рельефа, пучинистый и слабый грунт. Хорошо подходит этот тип основания и для застроек местностей, расположенных в зоне вечной мерзлоты.

Технические характеристики

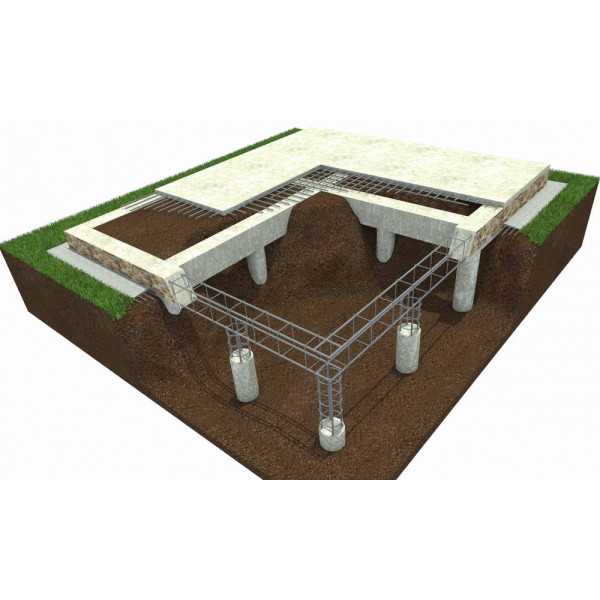

Свайно-ростверковый фундамент представляет собой железобетонное, деревянное или стальное основание, залитое бетоном, в котором все элементы соединены в единую конструкцию. Его устройство может быть как с монолитным видом закладки (перекрытое плитой), так и выстроенное с помощью висячей ростверки. Висячий фундамент характеризуется открытым зазором между поверхностью почвы и ростверком, его необходимо дополнительно утеплять и накрывать гидроизоляцией. Что же касается монолитного варианта, то он формируется из бетонного каркаса, в котором высота платформ выравнивается сваями разной длины.

Так как во время укладки основания используются сваи, заглубленные в грунт между несущим слоем и нижним уровнем промерзания, то распределить нагрузку здания между ними сложно. Поэтому часто свайно-ростверковый фундамент выполняется сборным из швеллера и бруса. Все опоры такой конструкции крепятся в узел с помощью специальных лент и бетона. Стоит заметить, что комбинация ростверка и свай придает несущему основанию надежность и устойчивость.

В зависимости от того, какой закладывается фундамент (деревянный, металлический, бетонный или железобетонный), основание под застройку приобретает разные технические характеристики. Согласно предписаниям СНиП, допускается строительство конструкций с низкими и высокими ростверками, которые располагают выше уровня земли. Их обычно делают из металлических труб большого сечения или из бетона. При этом изготавливать ростверки из бетона намного сложнее, так как необходимо точно рассчитывать место заливки ленты от почвы.

Главной особенностью фундамента считается то, что ростверки, входящие в его устройство, отлично выдерживают неравномерные нагрузки, обеспечивая основанию жесткое сопряжение. Ростверки перераспределяют нагрузку, в результате чего на сваи передается уже «выровненный» вес здания, и постройка защищается от образования трещин в стенах.

Предназначение

В отличие от других видов оснований, свайно-ростверковый фундамент идеально распределяет несущие нагрузки от строений на грунт, поэтому выбирая его, можно быть уверенным, что новое здание надежно прослужит не один десяток лет и будет защищено не только от резких перепадов температуры, но и от сейсмической активности. Подобные конструкции широко применяются как для общественного, так и для индивидуального строительства. Особенно хорошо подходят для участков, расположенных на склоне с пучинистой вечномерзлой почвой и сложным рельефом.

Кроме этого, такие фундаменты рекомендуются:

для постройки кирпичного дома;
в каркасном строительстве;
для сооружений из газосиликатных блоков;

на почвах с повышенной плотностью;
при высоком размещении грунтовых вод;
на нестабильной почве с плывунами.

Свайно-ростверковая конструкция позволяет также настилать полы непосредственно по грунту без выполнения дополнительного выравнивания поверхности и заливки глубокой ленты, так как установленные различной высоты сваи компенсируют все неровности, устраняя перепад высот. Можно использовать такой фундамент и при строительстве зданий с весом, превышающим 350 тонн, – он получится намного надежнее и экономичнее, чем ленточное или плиточное основание. Но в этом случае придется в проект заложить повышенный коэффициент запаса прочности, который должен составлять не 1,2, как обычно, а 1,4.

Достоинства и недостатки

Свайно-ростверковый фундамент является единой системой, состоящей из ростверка и опор.

Благодаря наличию в конструкции бетонной основы, укрепленной армированными элементами, основание выступает надежной опорой для зданий и характеризуется некоторыми преимуществами.

Высокая экономическая выгода. Установка не требует больших финансовых затрат, так как земельные работы сводятся к минимуму.
Устойчивость. Большая несущая способность дает возможность возводить многоэтажные здания с использованием в их отделке тяжелых строительных материалов.
Расширенный охват строительства. По сравнению с другими видами фундаментов застройки территорий можно выполнять на любых типах грунта, которые не подходят для закладки традиционных оснований. Трудная геометрия ландшафта, косогоры и склоны не являются преградой для работ.
Возможность формирования набивных свай отдельно от ростверка. Благодаря этому нюансу бетонная смесь значительно экономится. Кроме этого, можно использовать как готовый, так и самостоятельно приготовленный раствор.

Удобное расположение свай с кабельными линиями и подземными трубопроводами. Это упрощает создание проекта и не нарушает функциональность настроек.
Высокая прочность. Монолитная связка ростверка и опор защищает конструкцию от усадки грунта, поэтому строение при эксплуатации не ломается и не деформируется.
Отсутствие подготовительных работ. Чтобы заложить свайно-ростверковый фундамент, нет необходимости формировать котлован, что упрощает строительный процесс.
Хорошая теплоизоляция. Пространство между землей и основанием благодаря повышенному обустройству ростверка не пропускает холодные потоки воздуха – это сокращает тепловые потери и делает здание теплым.
Отсутствие риска затопления. Свайные конструкции, возвышенные над поверхностью земли до двух метров, защищают строение от возможного подтопления.

Простота установки. Обладая минимальными строительными навыками, такой фундамент вполне реально воздвигнуть своими руками, не прибегая к помощи мастеров и не используя землеройные устройства.
Небольшие сроки работ.

Вышеперечисленные плюсы актуальны только в том случае, если установка основания выполнена с соблюдением всех технологий строительства, и здание эксплуатируется согласно рассчитанным для него нагрузкам.

Помимо достоинств, у этого вида фундамента имеются и минусы:

Невозможность строительства на каменистой почве – твердые минеральные породы делают невозможной установку свай.
Проблематичный монтаж на участках с горизонтальным смещением. Не рекомендуется осуществлять работы на почвах, которые могут просесть, иначе нарушится устойчивость опор, и грунт провалится.

Для зданий, строительство которых планируется в суровых климатических регионах с низкой температурой, придется продумать дополнительные мероприятия по укладке высококачественной теплоизоляции.
Не предусмотрены такие основания для реализации проектов домов с подвалом и цокольным этажом.
Сложность расчета несущей способности опор. Самостоятельно просчитать этот показатель трудно. В случае малейших неточностей фундамент может дать перекос, и в результате изменится геометрия всей конструкции.

Несмотря на недостатки, свайно-ростверковый фундамент хорошо себя зарекомендовал у строителей и получил только положительные отзывы владельцев домов.

Виды

Опоры, которые используются при строительстве свайно-ростверкового основания, выбираются в соответствии с нагрузкой здания, видом почвы и климатическими условиями. Их могут изготавливать как из металла, бетона, дерева, так и из комбинированных материалов.

Поэтому в зависимости от характеристик свай и способа их установки различают некоторые разновидности фундамента.

Винтовой. Его делают из полых металлических труб с открытым концом. Работы выполняются вручную или с помощью специальной техники. Чтобы конструкция на винтовых опорах получилась прочной, и трубы были защищены от окисления, их полую часть заливают раствором.
Буронабивной. Формируется на земельном участке путем заливки бетона в ранее подготовленную армированную скважину, расположенную на забивных сваях. Набивной фундамент обладает высокой прочностью.
Железобетонный. Монтаж осуществляется при помощи готовых железобетонных опор, устроенных в скважину.

Забивной. Как правило, такие основания выбирают для строительства крупных объектов. Опоры забиваются при помощи специальной техники, после чего заливается бетонный раствор.

Помимо этого, фундамент может отличаться глубиной заложения ростверка и бывает:

заглубленным;
наземным;
поднятым над землей на высоту от 30 до 40 см.

Заглубленный ростверк обычно используют при установке свай, предназначенных под тяжелые строения из газобетона или кирпича. В таком случае дополнительно выполняют обвязку плитой, и фундамент может служить цокольным этажом здания. Что же касается строительства деревянных конструкций, то для них идеально подходит фундамент с поднятым ростверком – это позволяет экономить средства на строительном материале, и приподнятая постройка будет защищать от пучения грунта.

Проектирование и расчет

Важным моментом перед закладкой фундамента считается его точный расчет. Для этого создается проект и план будущего здания. Затем рисуется чертеж основания, и обязательно указывается схема закладок свай, учитывая их расположение в местах пересечения с простенками и в углах. Нужно предусмотреть так, чтобы ширина между сваями составляла не менее 3 м. Если же расстояние до их края будет более трех метров, то потребуется монтаж дополнительных опор. Помимо этого, следует рассчитать площадь свай – для этого вначале делается определение их количества, выбирается минимальная высота и толщина.

Для правильных расчетов необходимо также знать и некоторые другие показатели:

массу будущего здания – подсчитать необходимо не только все отделочные материалы, но и примерный вес внутренней «начинки»;
опорную площадь – с помощью известного веса конструкции и коэффициента надежности легко определяется нагрузка на опоры;

размеры и площадь сечения свай – благодаря известному количеству опор их число можно умножить на выбранную площадь и получить нужное значение.

Все результаты нужно сравнить с ранее определенной опорной площадью. В некоторых случаях приходится уменьшать или увеличивать площадь опор, так как их несущая способность будет зависеть от диаметра и типа грунта.

Этапы строительства

Фундамент на сваях и ростверке представляет собой сложную конструкцию, но его вполне реально изготовить своими руками. Чтобы такое основание надежно прослужило, во время работ должна использоваться специальная технология ТИСЭ и пошаговая инструкция установки.

Возведение свайно-ростверкового фундамента предусматривает выполнение следующих работ:

расчет основания и создание проекта;
подготовка и разметка строительного участка;
бурение скважин и рытье траншей;
формирование опалубки;
армирование;
заливка бетонным раствором и жесткая заделка швов.

Каждый из вышеперечисленных пунктов важен, поэтому на каждом этапе строительства следует проверять контроль качества, так как малейшая ошибка или неточность потом негативно скажется на эксплуатации здания.

Нанесение разметки

Перед началом стройки тщательно подготавливают рабочее место. Для этого, в первую очередь, участок очищают от механических препятствий в виде камней, корней и деревьев. Затем землю хорошо выравнивают и снимают плодородный слой. После этого наносят разметки, указывающие месторасположение свай. Работу выполняют с помощью шнура и деревянных кольев.

Разметки нужно установить строго по диагоналям. Шнуры натягиваются для отметок внутренней и внешней поверхности стен. Если будет допущена неточность, то получатся отклонения от проекта, и фундамент при эксплуатации может искривиться.

В том случае, когда на участке наблюдаются небольшие перепады высот, разметку выполнить легко. Для территорий со сложным рельефом потребуется помощь опытных мастеров. Особое внимание нужно уделять также углам здания – они должны составлять угол 90 градусов.

Копка траншеи

После того как определены границы фундамента, можно приступать к земляным работам. Вначале под ростверк роют траншею, затем сверлят лунки, в которые позже установятся сваи. Работы, как правило, осуществляются с помощью такого ручного инструмента, как лом, лопата и бур. Если позволяют финансовые возможности, то можно заказать специализированную технику.

В зависимости от назначения будущей постройки и типа почвы выбирают оптимальную ширину ростверка. Для хозяйственных объектов допустимым показателем считается 0,25 м, для подвижных – 0,5 м, а для жилых домов эта цифра возрастает до 0,8 м. Что же касается глубины, то ростверк может залегать на 0,7 м.

В вырытой канаве необходимо проверить дно и стены на ровность – в этом поможет лазерный уровень. После этого на дно траншеи ложится песчаная подушка, песок выбирается крупной фракции. После его укладки поверхность смачивают водой и тщательно утрамбовывают. Песчаная подушка не может быть менее 0,2 м. Следующим этапом земляных работ станет подготовка отверстий под вертикальные сваи: лунки сверлятся глубиной 0,2-0,3 м.

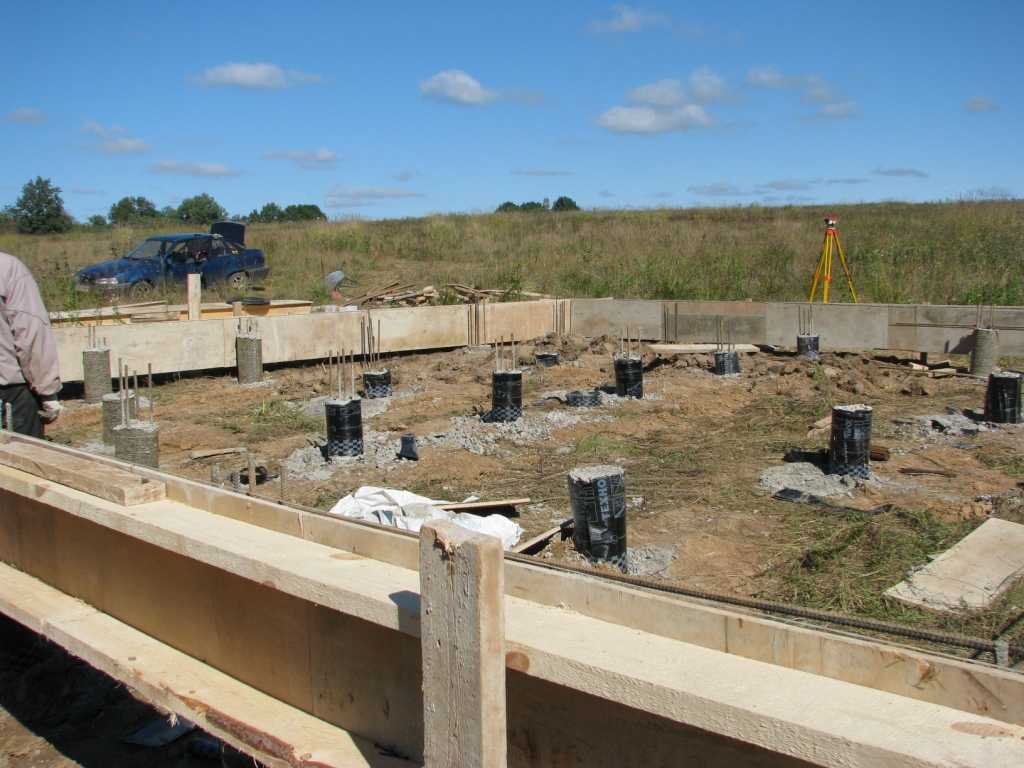

Затем в готовые ямы устанавливают трубы, которые будут играть роль опалубки, и дно застилают гидроизоляционным материалом – это защитит конструкцию от влаги.

Установка ростверка

Немаловажным моментом в строительстве является монтаж ростверка. Чаще всего для работы выбирают металлический элемент, который легко приваривается к оголовкам свай. Чтобы конструкция равномерно передавала нагрузки, она должны быть размещена строго по горизонтали. В том случае, если устройство фундамента по проекту предусматривает использование железобетонного низкого ростверка, то дополнительно выполняют подсыпку из щебня средней фракции. Щебень насыпают в несколько слоев по 5 см и хорошо уплотняют.

На подготовленное основание ставится опалубка. Ширина ее ленты должна превышать ширину стен, а высоту насчитывают в соответствии с показателями цоколя. Монтаж упоров и сборка щитов во многом напоминает технологию работ для ленточного фундамента.

Что же касается армирования, то в большинстве случаев аналогично строительству ленты изготавливается снизу и сверху два пояса из ребристой арматуры. Их перевязывают между собой сваями. Концы арматуры, выходящие из свай, загибают: один ряд привязывают к верхнему поясу, а другой – к нижнему.

Выпуски арматуры не должны быть менее 50 мм от диаметров прутьев. Например, если применять арматуру с сечением 12 мм, то ее рекомендуется загнуть на 60 мм.

Укладка закладных деталей

После того как все работы по изготовлению каркаса закончены, необходимо продумать размещение систем коммуникаций. Для этого закладываются короба и трубы, через которые будет проходить канализация, электричество, водопровод и отопление. Нельзя также забывать и о прокладке труб под инженерные системы и продухи. Если этот этап не выполнить, то после строительства для монтажных работ придется долбить бетон, что может нарушить его целостность и повредить зданию.

Заливка раствора

Завершающим этапом в установке фундамента является заливка бетонного раствора. Для бетонирования обычно применяют цемент марки М300, щебень и песок. Смесь готовится в соотношении 1:5: 3. При этом раствор не просто заливают – его еще дополнительно вибрируют. Благодаря этому поверхность получается прочной и однородной.

В первую очередь, бетоном заливают отверстия, предназначенные под сваи, а потом – саму опалубку. Рабочий процесс желательно выполнять за один заход. Если же бетонировать поэтапно, то возможно появление неровностей и пузырьков воздуха. Оптимальной температурой для заливки считается +20С – при таком показателе опалубку можно будет снимать спустя четыре дня. За этот промежуток времени бетон приобретет прочность и станет готовым для проведения последующих строительных работ.

Иногда закладку основания осуществляют при температуре ниже +10С – в таком случае придется ждать полного высыхания не менее 2 недель. В зимнее время года залитый бетон понадобится дополнительно подогревать и утеплять.

Полезные советы

Свайно-ростверковый фундамент необходимо возводить правильно, придерживаясь всех технологий строительства, – это поможет увеличить его технические и эксплуатационные характеристики.

Если строительные работы выполняются начинающими мастерами, то им нужно учесть некоторые рекомендации опытных специалистов.

Начинать установку следует с расчетов. Для этого определяется тип грунта и глубина заложения ростверка. При недостаточной глубине закладки опоры здание может дать усадку и трещины, после чего даже разрушиться.
Огромную роль играет исследование почвы, от которого зависит несущая способность конструкции. Самыми большими показателями обладают скальные породы и каменистые грунты. Если неправильно определить состав почвы, то это приведет к ошибкам в расчетах нагрузки конструкции, в результате чего она погрузится в землю.
Между сваями и ростверком должна быть хорошая связь, так как под воздействием давления почвы неустойчивая конструкция может разрушиться.
В независимости от вида фундамента на глубину промерзания следует обязательно укладывать песчаную подушку – особенно это касается эксплуатации основания в зимний период. Мерзлый грунт может расширяться и вызывать разрывы ростверка.

Если на участке строительства преобладает достаточно плотный грунт, то ростверк строения, у которого не будет подвального помещения, может располагаться над поверхностью почвы на 10-15 см, сваи в таких случаях устанавливают в один или несколько рядов под вдоль каждой стены. На почвах с непучинистыми грунтами целесообразно выполнять устройство подушки из керамзита. Ее устраивают под ростверками, под наружными стенами. Толщина данного слоя составляет около 30 см. Возможно вместо шлака использовать песок крупных фракций, но толщина слоя должна быть больше и составлять 50 см.

Ростверк не должен соприкасаться с поверхностью земли или быть заглубленным в нее. Необходимо по всему периметру участка снять небольшой слой почвы, потом установить опалубку, засыпать песок и залить бетон.

Следует точно рассчитывать шаг между сваями. Этот показатель определяется в соответствии с нагрузкой на фундамент, диаметром и количеством арматуры.

Во время проведения армирования стоит предусмотреть нужное количество вентиляционных продухов. Все внутренние отсеки нужно соединить с выходами на улицу.

Огромную роль в устройстве основания играет утепление и гидроизоляция. Их следует уложить до того, как залить фундамент бетоном.

Дно котлована или траншеи необходимо делать утрамбованным и не разрыхленным. Нельзя допускать, чтобы на основание осыпалась земля со стенок. Кроме этого, от траншеи или котлована должны отходить осадочные воды, иначе дно намокнет и будет непригодным для заливки раствором. Недопустимо также в траншеях наличие излишней крутизны откосов.

Слабый грунт требует усиления сваями и хорошей засыпки.

Песок, который используется для засыпки воздушной подушки, следует обязательно увлажнять и распределять подушку под контур в обрез под углом 45 градусов.
Опалубку необходимо надежно закрепить, так как при заливке бетоном она может не выдержать нагрузку и разрушиться. Не допускается отклонение опалубки от вертикали больше, чем на 5 мм.
Высота фундамента делается с небольшим запасом на 5-7 см от высоты, указанной в проекте.
Во время армирования каркаса рекомендуется использовать стержни с суммарной площадью сечения не менее 0,1% от площади бетонного элемента. При этом лучше всего выбирать гладкую арматуру, не имеющую следов ржавчины, грязи и краски.
Нежелательно крепить арматуру с помощи сварки – это может нарушить ее прочность в местах соединения.
Марку бетона для заливки стоит выбирать в зависимости от конструкции основания и климатических условий региона.

О том, какие бывают конструктивные особенности свайно-ростверкового фундамента, смотрите в следующем видео:

Фундамент свайно ростверковый для дома (74 фото) » НА ДАЧЕ ФОТО

Свайно-ростверковый фундамен

Монолитный свайно-ростверковый

Свайеоростверговый фундамент

Свайно-ростверковый фундамент

Свайно-ростверковый монолитный фундамент

Свайно-ростверковый фундамент ТИСЭ

Мелкозаглубленный свайно ростверковый фундамент

Ростверк на забивных сваях 150х150

Свайно-ростверковый фундамент

Свайно-ростверковый монолитный фундамент

Фундамент свайно ростверовский

Свайно-ростверковый монолитный фундамент

Висячий свайно ростверковый фундамент

Ленточно ростверковый фундамент

Монолитный ленточный ростверк

Свайно-ростверковый фундамент

Свайно-ростверковый фундамент пучение

Ленточно растковый фундамент

Свайно-ростверковый фундамент

Фундамент на сваях

Ростверк фундамента

Ленточный свайно-ростверковый фундамент

Опалубка свайного ростверка

Столбчатый ростверк

Свайно-ростверковый фундамен

Бетонный ростверк на винтовых сваях

Фундамент ТИСЭ под каркасный дом

Фундамент сваи ТИСЭ ростверк

Опалубка для свайно ростверкового фундамента

Буронабивной свайный фундамент

Ростверк фундамента

Свайно-ростверковый монолитный фундамент

Столбчатый свайный ростверк

Столбчато ленточный фундамент

Ленточный свайно-ростверковый фундамент

Фундамент монолит ЖБИ сваи + ростверк

Свайно-ростверковый монолитный фундамент

Монолитный ростверк

Фундамент на забивных сваях с ростверком

Фундамент монолитный ростверк

Ленточный свайно-ростверковый фундамент

Свайно-ростверковый фундамент

Ленточно ростверковый фундамент

Фундамент на сваях

Ростверк на забивных железобетонных сваях

Монолитный ленточный ростверк

Ленточный свайно-ростверковый фундамент

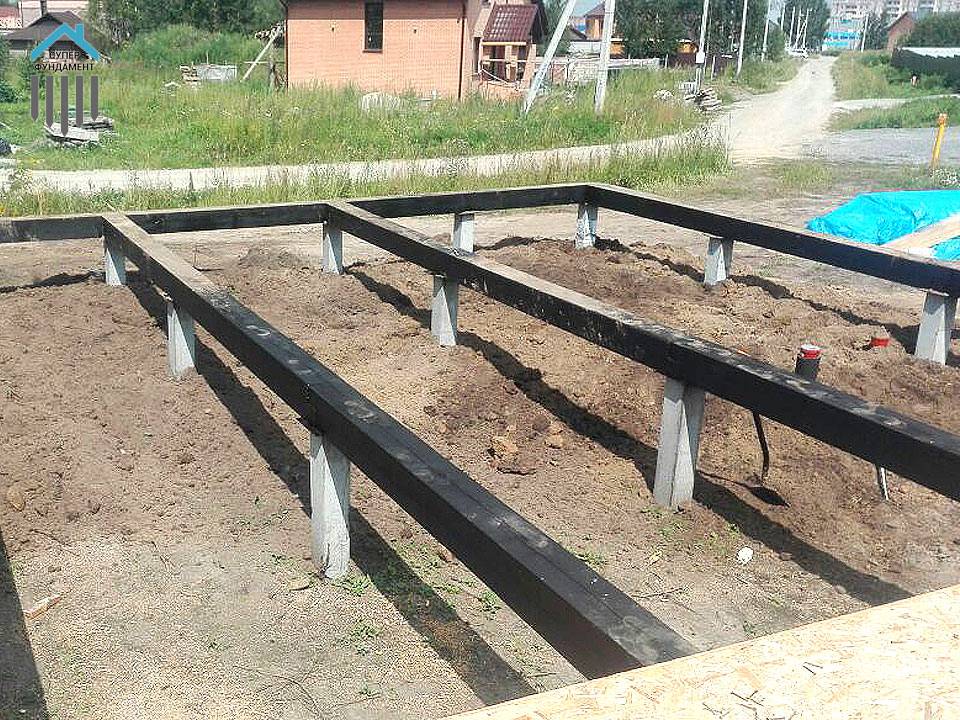

Деревянный дом на свайно ростверковом фундаменте
