Стяжка для водяного теплого пола: Стяжка под теплый пол – виды и технология укладки

Стяжка Теплого Пола в Перми

Стяжка теплого пола, основные виды

Теплый пол в квартире или частном доме – это основа комфорта и уюта проживающих.

Важно выполнить стяжку теплого пола качественно и правильно, потому лучше доверить этот процесс профессионалам. Ведь слишком тонкий слой может со временем деформироваться, а слишком толстый слой стяжки способен снизить обогревающие свойства.

Качественно выполненная заливка служит фундаментом для правильного распределения тепла и нагрева поверхности. Также правильная стяжка обеспечит равномерный нагрев по всей поверхности пола и послужит дополнительным звукоизолирующим материалом.

Есть несколько вариантов стяжки для теплого пола:

• Наиболее бюджетный вид заливки напольной поверхности – бетонная либо цементно-песчаная смесь. При использовании данных материалов сухие компоненты разбавляются довольно большими объемами воды. Также допускают добавление специальных вяжущих элементов в раствор, например жидкое стекло либо клей ПВА.
• Еще одним распространённым вариантом заливки являются профессиональные самовыравнивающие смеси. Специальная структура таких строительных материалов обеспечивает идеально ровную поверхность верхнего слоя.
• Также возможно использование технологии полусухой стяжки. Данная технология часто используется при монтаже пленочного или кабельного электрического пола.

Подбор вида стяжки под водяной или электрический пол осуществляется исходя из нескольких факторов: неровности поверхности основания, особенностей нагревательной системы, специфики финального покрытия.

Расценки на стяжку под теплый пол в Перми немного выше традиционной стяжки, однако цена оправдана более сложными монтажными работами и требованиями к квалификации специалистов.

Ведь предельно важно обеспечить качественную заливку напольного покрытия, что гарантирует надежное функционирование обогревательной системы.

Сухая стяжка пола

Полусухая стяжка пола

Мокрая стяжка пола

Армированная стяжка пола

Цементная стяжка пола

Бетонная стяжка пола

Керамзитная стяжка пола

Механизированная стяжка пола

Стяжка теплого пола

Стяжка пола с утеплителем

Демонтаж стяжки пола

Стяжка пола цена

Компания «Капремонт34» осуществляет широкий спектр ремонтных работ. Клиенты, которых интересует стяжка теплого пола цена за м2 в Перми и области, могут заказать бесплатный выезд представителя фирмы на объект в удобное для себя время. Подтверждением высокого качества предоставляемых услуг являются отзывы довольных заказчиков, с которыми можно ознакомится на сайте.

1

Экологичность

Специалисты фирмы используют в работе только высококачественные экологичные материалы.

2

Оптовые цены на материалы

Благодаря налаженной системе поставок напрямую от производителей, заказчики могут получить материалы по закупочной стоимости, без наценок.

3

Высокая скорость работы

Ремонтные работы производятся точно в оговоренные сроки, что обозначено в договоре оказания услуг. Высокий профессионализм сотрудников компании дает возможность выполнять услуги быстро и качественно.

4

Бесплатные консультации

На консультации осуществляется замер объекта, составляется предварительный план работ, просчитывается количество необходимого строительного материала.

5

Прозрачная систама расчета стоимости

При составлении сметы учитываются параметры объекта и сложность ремонтных работ, что влияет на итоговую стоимость сделки. Готовая смета за 1 день отправляется заказчику на согласование.

6

Разрешительная документация и лицензии

Компания предоставляет всю необходимую документацию на выполняемые работы. По запросу клиент также может ознакомится с лицензиями на используемые строительные материалы.

Портфолио работ по стяжке теплого пола

Специалисты компании «Капремонт34» имеют высокий уровень компетенции и отличаются клиентоориентированностью. В арсенале выполненных работ есть сложные нестандартные объекты пол ключ, которые требовали от исполнителей высокоточных знаний современных технологий.

Многолетний опыт сотрудников и использование современного оборудования позволяет выполнить ремонт любой сложности. Компания обязуется найти решение для самого взыскательного клиента.

Фирма уверена в мастерстве своих работников, надежности материалов и качестве предоставляемых услуг. На все виды выполненных работ предоставляется гарантия.

Этапы проведения работ по стяжке теплого пола

Когда необходимо положить электрический теплый пол под стяжку, цена квадратного метра заливки будет зависеть от многих факторов. Основным является вид материала, из которого выполняется герметизация основы.

Стяжка повышает звукоизоляцию и теплоизоляцию в помещении. Но важно выполнить работы качественно и придерживаться определенных этапов ремонтных работ.

Бригада мастеров выполняет услугу под ключ, следуя следующему алгоритму:

Подготовительные работы

Прежде чем приступить к монтажу стяжки, специалисты утверждают все необходимые схемы установки обогревательных элементов. Измеряют места потери тепла в комнате и изолируют их.

Работа с основой

Поверхность предварительно очищается от мусора, устраняются неровности и трещины, затем пол грунтуют. По периметру комнаты устанавливают специальные демпферные ленты для дополнительной влагоизоляции. Также такие ленты компенсируют расширение пола впоследствии нагрева поверхности, предотвращают появление трещин и деформацию.

Укладка утеплителя

В зависимости от выбранного вида теплого пола и от финишного покрытия в комнате, специалисты подбирают необходимый материал для утепления основы. Относительно недорогой и качественный материал – экструдированный пенополистирол. Укладка производится без зазоров, стыки отдельных элементов дополнительно изолируются.

Монтаж нагревательных элементов

Специалисты закрепляют панели для фиксации труб по периметру комнаты. Затем по определенной схеме укладывают водяной пол. Ключевые правила: вдоль наружных стен трубы укладывают более плотно, соблюдается абсолютная горизонтальность укладки, участки трубопровода делаются с примерно одинаковым гидравлическим сопротивлением. Затем мастера обязательно проверяют работоспособность смонтированной системы, испытав теплый пол на герметичность.

Укладка стяжки

Раствор для фиксации отопительных систем должен обладать высокой прочностью и быть устойчивым к перепаду температур. Поэтому в его состав добавляют различные пластификаторы. Также очень важно высушить стяжку в течение 28 дней и лишь потом провести повторное тестирование работы нагревательной системы.

Расчет стоимости работ

Когда есть необходимость положить теплый пол под стяжку, цена квадратного метра монтажа заливки будет зависеть от нескольких факторов.

На стоимость услуг влияет площадь помещения, сложность выполняемых работ, особенности водяного и электрического пола, на который производится монтаж стяжки.

Чем сложнее выполняемая задача, тем более высоким уровнем квалификации должен обладать сотрудник, и тем выше чек за его услуги. При этом качественная укладка покрытия обеспечит дешевую эксплуатацию нагревательного элемента и позволит значительно сэкономить на ремонте в дальнейшем.

Благодаря высокой квалификации мастеров компания гарантирует 100% качество выполнения заказа и долговечность эксплуатации напольного покрытия.

Ознакомится с прайсом и предварительно рассчитать, сколько стоит монтаж стяжки теплого пола в Перми, можно в нижеприведенной таблице.

Цены на стяжку теплого пола	Стоимость укладки
Полусухая стяжка	от 200 ₽ / м2
Сухая стяжка разной толщины	от 300 ₽ / м2
Цементная стяжка (бетонная)	от 350 ₽ / м2
Цементно-песчаная стяжка	от 70 ₽ / м2
Армированная стяжка	от 100 ₽ / м2
Керамзитная стяжка	от 300 ₽ / м2
Фиброцементная стяжка	от 50 ₽ / м2
Мокрая стяжка	от 300 ₽ / м2
Стяжка кровли	от 30 ₽ / м2
Пескобетонная стяжка	от 280 ₽ / м2
Бетонная стяжка пола	от 50 ₽ / м2
Вакуум-бетонная стяжка	от 350 ₽ / м2
Механизированная стяжка	от 250 ₽ / м2
Заливка стяжки на тёплый пол	от 200 ₽ / м2
Плавающая стяжка	от 400 ₽ / м2

Цены на Дополнительные услуги	Стоимость
Подсыпка керамзита по маякам	от 200 ₽ / м2
Монтаж армирующей сетки	от 300 ₽ / м2
Укладка теплоизоляции	от 350 ₽ / м2
Укладка звукоизоляции	от 70 ₽ / м2
Гидроизоляция стяжки	от 100 ₽ / м2
Демонтаж стяжки	от 300 ₽ / м2
Заливка ровнителя	от 50 ₽ / м2
Уборка мусора	от 300 ₽ / м2
Уборка промышленным пылесосом	от 30 ₽ / м2
Шлифовка стяжки	от 280 ₽ / м2
Выравнивание пола	от 50 ₽ / м2
Демонтаж стяжки пола	от 350 ₽ / м2
Обеспыливание поверхности	от 250 ₽ / м2
Утепление пола	от 200 ₽ / м2
Укладка фанеры	от 400 ₽ / м2
Устройство наливных полов	от 400 ₽ / м2
Ремонт стяжки пола	от 400 ₽ / м2
Устройство сборной стяжки	от 400 ₽ / м2

Цены на материалы	Стоимость
Полиэтиленовая пленка	от 200 ₽ / м2
Демпферная лента	от 300 ₽ / м2
Песок	от 350 ₽ / м2
Сетка	от 70 ₽ / м2
Цемент	от 100 ₽ / м2
Гипс	от 300 ₽ / м2
Кермзит	от 50 ₽ / м2
Пластификаторы	от 300 ₽ / м2
Шумоизоляция	от 30 ₽ / м2
Засыпка	от 280 ₽ / м2
Утеплитель	от 50 ₽ / м2
Фиброволокно	от 350 ₽ / м2
Гвл кнауф	от 250 ₽ / м2
Арматура	от 200 ₽ / м2
Пенополистирол	от 400 ₽ / м2
Устройство наливных полов	от 400 ₽ / м2
Ремонт стяжки пола	от 400 ₽ / м2
Устройство сборной стяжки	от 400 ₽ / м2

ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

Монтаж водяного теплого пола под стяжку своими руками

Теплые полы в квартире — уже давно не роскошь, а часть системы отопления.

Водяной теплый пол экономичен, безопасен, а укладывать его просто, так что все работы по установке можно провести самостоятельно. Инструкцией по монтажу поделился Алексей Фомин — ведущий инженер и эксперт по водяному и электрическому теплому полу компании «Термо-стор».

Прежде чем устанавливать водяной пол

Если электрический теплый пол необязательно согласовывать с властями, то в случае с водяным теплым полом придется походить по инстанциям — исключение составляют квартиры с автономным отоплением. В домах, подключенных к центральной системе отопления, ваш водяной пол повысит нагрузку на систему, а следовательно, квартиры, к которым поступает горячая вода уже после вашего пола, не получат полагающиеся им градусы.

В тепловых сетях и в обслуживающей ваш дом компании вам расскажут, возможно ли вообще получить разрешение на водяной теплый пол в вашем доме. Если удача на вашей стороне, от вас потребуют провести экспертизу, и если она выявит, что обустройство теплого водяного пола не навредит общим коммуникациям, то вам дадут соответствующее разрешение. Если ваша квартира находится в новом доме, где разводка отопления поэтажная, ваши шансы на получение разрешения сильно повышаются.

Плюсы водяного теплого пола

Водяной теплый пол по праву можно назвать лучшим из современных видов отопления. Он максимально эффективен для обогрева помещений при минимальных затратах. Теплоносителем выступает горячая вода, которая циркулирует по трубам под бетонной стяжкой и равномерно прогревает всю площадь пола.

Есть и другие преимущества водяного теплого пола по отношению к другим видам отопления:

• По сравнению с радиаторами центрального отопления теплый пол расходует значительно меньше ресурсов, ведь его не нужно прогревать до 70–80 градусов, как батареи. Оптимальная температура воды для такого пола — от 40 до 50 градусов.
• Пол прогревает воздух до комфортных 22–24 градусов внизу и 18–20 градусов — на уровне головы. По мере движения вверх теплый воздух остывает, поэтому под потолком не образуется зона перегрева и в квартире нет пустых теплопотерь.
• В отличие от электрического пола, где может сломаться термостат, водяной пол всегда поддерживает равномерный нагрев. Напольное покрытие остается теплым и комфортным и не разогревается настолько, чтобы обжечь.
• Водяной пол не ударит вас током при поломке, как электрический или кабельный.
• Конструкция водяного теплого пола спрятана под бетонной стяжкой, и на стенах не нужно устанавливать радиаторы, которые портят интерьер и занимают лишнее пространство.
• Горячее водоснабжение стоит меньше, чем электроэнергия, поэтому водяной пол в эксплуатации дешевле электрического.
• В отличие от инфракрасного и пленочного пола, водяной не излучает электромагнитные волны, а значит, безопаснее для здоровья. И, хотя магнитное поле электрического пола не выходит за рамки норматива СанПин (0,2 мкТл при норме до 10), многим этот критерий важен.
• Если соблюдать правильный шаг укладки и устанавливать трубы по всей площади комнаты, водяной теплый пол можно использовать и как основной источник отопления.

Для каких покрытий подходит водяной пол

Чаще всего водяной теплый пол можно встретить в тандеме с плиткой или керамогранитом, которые отлично переносят повышение температуры.

Если вы хотите проложить водяной пол под ламинатом или паркетом, нужно учесть несколько нюансов, ведь древесина рассыхается при сильном нагреве:

• Не включайте терморегулятор выше 27 градусов.
• Перед покупкой ламината обратите внимание на класс износоустойчивости и его температурные ограничения. Для любых теплых полов (не только водяных) подойдет маркировка ламината от 32–33 и выше.
• Паркет, даже самый толстый, должен быть сделан из пород древесины, устойчивых к нагреву: ясеня, ореха, дуба. Откажитесь от бука, клена и экзотических пород.

Клеевые покрытия (ковролин, линолеум) тоже нельзя слишком сильно нагревать. К примеру, некоторые ковролины при повышении температуры до 31 градуса начинают выделять вредные токсичные вещества, а линолеум может деформироваться.

Схемы укладки труб

Есть две основные схемы укладки труб водяного пола: «змейка» и «спираль». А все остальные способы («двойная» и «угловая змейка», «сдвоенная спираль», укладка «петлями») — их производные. Для каждого способа понадобится несколько труб (контуров), так как их нельзя класть отрезками больше 100 м — у насоса не хватит мощности перекачивать воду.

В схеме «змейка» горячая вода поступает только с одной стороны и остывает, возвращаясь в коллектор. Пол будет теплым только в центре, так что ходить босиком по периметру комнаты будет некомфортно. С помощью схемы «двойная змейка» можно снизить теплопотери: трубу с остывшей водой положите в промежутки между горячими трубами. Укладка «змейкой» сложнее, чем укладка «спираль»: из-за изгиба труб в 180 градусов при монтаже приходится делать шаг между трубами в 20 см — в 2 раза больше, чем у «спирали».

Михаил Краев

Во внешних комнатах укладывайте трубы «змейкой» — от окон или самых холодных стен к центру, чтобы комната прогревалась равномерно. Во внутренних комнатах используйте схему «спираль». В коридоре или узкой комнате проще класть трубы «змейкой», а в полукруглых или квадратных помещениях — по спирали.

Какие трубы выбрать

Для водяного пола подходят три вида труб:

• Медные трубы служат до 50 лет. Они пластичные, но дорогие, поэтому их редко используют. Прежде чем заливать медные трубы стяжкой, их нужно обязательно закрыть гофрой, чтобы они не портились из-за щелочи в бетоне. Не устанавливайте медные трубы, если у вас кислая или щелочная вода, потому что она вдвое сокращает срок их службы. Оптимальным для воды считается показатель pH 7.
• Металлопластиковые трубы прослужат 10–50 лет в зависимости от качества их производства. Однако стоят они в 15–20 раз дешевле медных. Они не выделяют токсичных веществ при нагревании, легкие по весу и в монтаже, устойчивы к коррозии.
• Трубы из сшитого полиэтилена PEX — надежные и износостойкие, выдерживают температуру до 95 градусов. Для теплых полов чаще выбирают маркировку PE-Xb и PE-Xс: они эластичные и имеют меньший радиус изгиба. Сегодня трубы из сшитого полиэтилена — самый технологичный материал для водяных теплых полов.

До закупки труб вам нужно рассчитать их количество по формуле: активную площадь обогрева в квадратных метрах разделить на шаг укладки в метрах, а затем прибавить размер загибов и расстояние до коллектора. Специалисты рекомендуют выбирать шаг укладки в диапазоне от 10 до 30 см, чем он меньше, тем теплее будет пол. При диаметре труб 16 мм он обычно равен 15–20 см, при диаметре 20 мм — 30 см.

Однако на результат влияет еще масса параметров: толщина стяжки, напольное покрытие, теплопотери, плотность теплового потока. Игнорировать эти факторы нельзя, поэтому вычислить нужное количество труб поможет мастер. К нему же можно обратиться за схемой укладки и коллекторного узла, по которой вы сделаете монтаж.

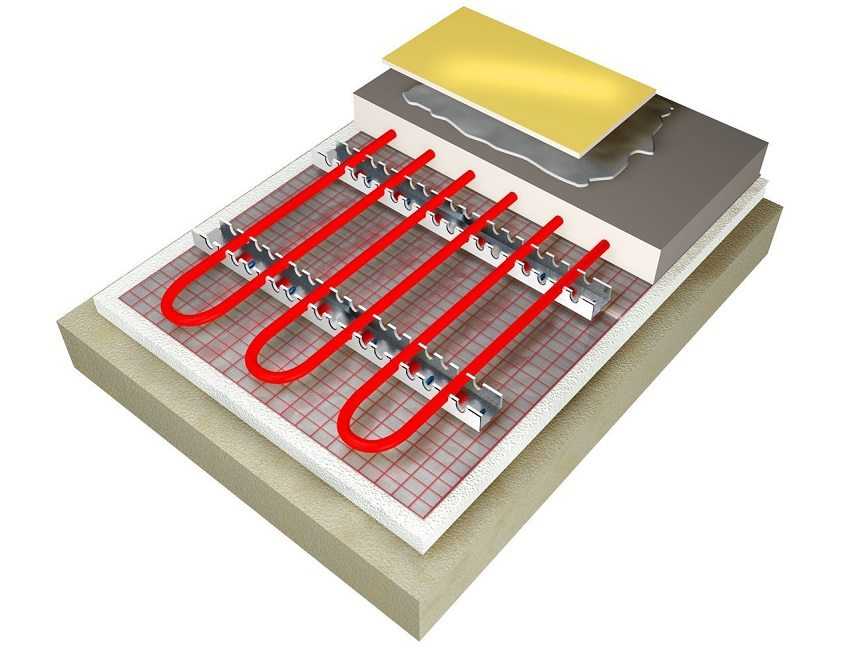

Монтаж теплого пола: пошаговая инструкция

Теплый пол кладут на максимально ровную поверхность, поэтому заранее позаботьтесь о том, чтобы на черновой стяжке не было перепадов и трещин.

Монтаж теплого пола

Пошаговая инструкция

1

На выровненную черновую стяжку положите гидроизоляцию, которая будет защищать пол от сырости. Уложите рулоны мембраны или полиэтиленовой пленки толщиной 200 мкм друг на друга с нахлестом 10 см, а стыки проклейте строительным скотчем. Гидроизоляция должна заходить на стены на 15–20 см.

2

На гидроизоляцию положите утеплитель, например пенопласт или экструдированный пенополистирол толщиной 3–5 см.

3

Оклейте пол демпферной лентой по периметру. Она нужна для того, чтобы компенсировать расширение цементной стяжки при перепадах температуры.

4

На утеплитель по всей площади комнаты положите армирующую сетку, чтобы сделать «пирог» пола прочнее. Арматурную сетку можно заменить на маты с бобышками: это облегчит укладку. Маты сделаны из пенополистирола, поэтому создают дополнительный утепляющий слой, а чтобы зафиксировать трубу, достаточно продеть ее через бобышки (ячейки).

5

Установите коллекторный шкаф и разместите в нем коллекторный узел, через который в трубы будет поступать вода. Первую трубу подсоедините к крану через фитинг.

6

Начните класть трубы отопления на сетку, закрепляя их нейлоновыми хомутами через каждый метр. Все трубы должны быть одного диаметра: 16, 17 либо 20 мм, — иначе в местах стыков могут образоваться протечки. У труб этих диаметров лучшая теплопередача, они обеспечивают оптимальную скорость циркуляции воды и гидравлическое сопротивление. Не затягивайте петли слишком сильно: трубы должны оставаться свободными. Соблюдайте радиус изгиба: он должен быть равен 5 диаметрам вашей трубы. То есть, если вы используете трубу диаметром 16 мм, радиус изгиба будет равен 16 * 5 = 80 мм. Если согнуть трубу сильнее, т. е. сократить радиус изгиба, она может лопнуть.

7

Кладите трубы согласно схеме, а потом вернитесь со вторым концом трубы обратно к коллектору. Обрежьте трубу и подсоедините к обратке. По такому же принципу положите остальные трубы (контуры). Длина одного контура не должна превышать 100 м, чтобы насосу хватало мощности для циркуляции воды.

8

Прежде чем залить пол бетоном, нужно проверить, работает ли система. Наполните трубы холодной водой и подключите к гребенке подачи циркуляционный насос. Включите его, чтобы получить давление в 2,5 бар, т. е. примерно в 2 раза выше обычного. Оставьте пол на 2–3 дня: если за это время не появится протечек, значит, пол исправен и можно переходить к стяжке. А если где-то просочилась вода, откачайте ее из труб компрессором. Для этого перекройте все контуры в коллекторном узле и подсоедините шланг к сливному крану на гребенке, а другой его конец направьте в ведро. Подсоедините компрессор к трубе в любом удобном месте, например вместо манометра или терморегулятора. Он будет закачивать воздух в систему и выдувать воду через шланг в ведро. Включите компрессор и по очереди открывайте кран каждого контура на подаче и обратке (не разом, а по отдельности). Когда откроете первый контур, убедитесь, что шланг направлен в ведро, и откройте сливной кран. После того как в системе упадет давление, закройте кран и подождите, пока вода снова накачается, затем повторите действия — и так до полного осушения контура. Закройте первый контур и повторите процесс со всеми остальными трубами. Когда внутри не останется воды, замените протекающую трубу или фитинг и снова проверьте.

9

Приготовьте цементный раствор согласно инструкции на упаковке и залейте сверху на трубы. Лучше всего по теплоизоляционным свойствам подходит марка цемента М150–М300. Цементный слой отлично аккумулирует тепло, равномерно распределяя его от труб к поверхности. Даже когда вода в трубах остывает, стяжка продолжает греть пол. Производители стяжки рекомендуют заливать трубы слоем не меньше 5 см, а лучше 8 см. Слой меньше 5 см — слишком тонкий, и через него чувствуется, в каких местах проходит контур. Это называется «эффект зебры», когда на полу явно ощутимы холодные и теплые полосы. Бетонная стяжка сохнет около 30 дней — в это время нельзя включать теплые полы.

10

При необходимости стяжку дополнительно выровняйте шлифмашиной и положите финишное покрытие: термоустойчивый ламинат, плитку или керамогранит.

Резюме

Теплый водяной пол может стать основным источником отопления или дополнением к радиаторам в комнате. Какую бы схему и материал для труб вы ни выбрали, это простой и сравнительно бюджетный способ создать в доме уют и комфортный микроклимат. С установкой системы можно справиться самостоятельно, если доверить этап расчета и проектирования мастеру. Так вам не придется разбираться в формулах, а при монтаже не будет лишних или недостающих деталей. Соблюдайте рекомендации по шагу укладки и радиусу изгиба. А если допустили ошибку, не волнуйтесь: пока не залили стяжку, есть шанс все исправить.

11.05.2022

Шлютер®-БЕКОТЕК | Модульные системы стяжек

Назад к последней посещенной странице Вернуться на страницу категории

1. Модульные системы стяжек /

‘+ ”+ ‘

‘+ ‘

‘+ ”+ ‘

Код продукта:

‘+ ”+ ” + ‘

‘ + ” + ‘

‘+ ” + ‘

‘+ ‘

‘+

‘+ ‘

‘ + msrpLocalizedText + ‘

‘+ ‘

‘+ ‘-‘+ ”+ ‘+’+ ‘

‘+ ‘

‘ + ” + ” + ” +

‘+ ‘

‘ + ” + «Добавить в список» + ” + ‘

‘ + ‘

‘ + “Добавить в корзину

“+

‘+ ‘

‘+ ” + ‘

‘+ ‘

‘ var deselect_template = ‘

Отменить выбор всех фильтров

‘;

Найдите рекомендуемые аксессуары здесь

• Функция
• Обслуживание
• Установка
• Загрузки
• часто задаваемые вопросы
• Архитектурный материал
• Таблица продуктов

Schluter®-BEKOTEC представляет собой модульную систему стяжек, позволяющую производить постоянные сборные полы без внутренних напряжений. Шипованные стяжки из пенополистирола BEKOTEC-EN/US/P укладываются непосредственно на любое несущее основание и дополнительные общие звуко- и/или теплоизоляционные слои. Шпильки эффективно делят стяжку на меньшие квадратные модули размером 4-1/4 дюйма (108 мм), тем самым ограничивая усадку и напряжения при отверждении для контроля деформаций, таких как скручивание и непрерывные трещины, которые могут быть обычным явлением в традиционной стяжке. Эти модульные системы стяжки позволяют укладывать непрерывные поверхности стяжки без каких-либо контрольных швов или проволочной арматуры.Отказ от контрольных швов позволяет размещать поверхностные деформационные швы в соответствии с расположением швов в плиточном покрытии.

Поперечное сечение узла показывает минимальную толщину стяжки 1-1/4 дюйма (32 мм) между стойками и 5/16 дюйма (8 мм) над стойками. Это приводит к значительной экономии материалов и веса по сравнению с традиционными стяжками. Например, слой традиционного раствора толщиной 1-1/4 дюйма (32 мм) весит примерно 15 фунтов/фут ² (0,72 кПа), а растворная стяжка BEKOTEC весит примерно от 12 до 12,5 фунтов футов ² . (0,57–0,60 кПа), что составляет снижение на 15–20 %. Экономия материала и веса по сравнению со слоем раствора толщиной 2 дюйма (51 мм) составляет примерно 50 %.

Стойки образуют сетку с расстоянием 3 дюйма (76 мм) между стойками для установки водяных нагревательных труб с наружным диаметром от 3/8 дюйма (10 мм) до 5/8 дюйма (16 мм), если нагревательная стяжка

Модульная система стяжки снижает передачу ударного шума, так как нагреваемая масса стяжки относительно невелика. Также можно использовать различные звукопоглощающие материалы под панелью, что позволяет еще больше снизить ударный шум.0003

Керамическая и каменная плитка укладывается поверх модульных стяжек BEKOTEC с использованием разделительных мембран Schluter®-DITRA или Schluter®-DITRA-XL. См. Руководство по установке Schluter®-DITRA (подробно D-C-TS для стяжек на основе портландцемента и подробно D-G-TS для стяжек на основе гипса). Поверхностные покрытия, не чувствительные к растрескиванию, такие как паркет или ковер, можно укладывать непосредственно на стяжку, как только остаточная влажность достигнет соответствующего уровня.

Изделия BEKOTEC не гниют и не требуют специального ухода. До и во время укладки стяжки необходимо соответствующим образом защитить шипованные панели (т. е. использовать подножки для защиты от механических повреждений).

1. BEKOTEC укладывается на ровное и достаточно несущее основание. Если требуется дополнительная изоляция, уложите слой пенополистирола или экструдированного пенополистирола поверх основания и накройте листом полиэтилена.

2. По периметру, где покрытие соприкасается со стенами или ограничивающими поверхностями, поместите кромочную ленту толщиной 5/16 дюйма (8 мм) Schluter®-BEKOTEC-BRS или -BRSK. необходимо наносить поверх разделительного слоя, покрывающего изоляцию.При заливке стяжки используется кромочная лента Schluter®- BEKOTEC-BRS/KF или -BRS/KSF с клейкой ножкой. крепится к стене с помощью клейкой ленты с обратной стороны, кромочная планка -BRS/KSF является самонесущей. предотвращения обратного затекания стяжки под панель

3. Модульная панель выглаживающей плиты обрезана так, чтобы точно соответствовать кромке. Панели BEKOTEC соединяются посредством шпунтовых соединений.

4. Для изготовления полов с лучистым подогревом подходящие нагревательные трубы с наружным диаметром 3/8″ – 5/8″ (10 – 16 мм) можно вставить между обрезанными стойками. Укороченная конструкция шпилек обеспечивает надежную фиксацию труб без зажимов на прямолинейных участках. Зажимы могут понадобиться там, где трубы поворачиваются в относительно узкий радиус. Зажимы Schluter®-BEKOTEC-THERM-RH 75 можно использовать для крепления труб к пенопластовым панелям BEKOTEC. Расстояние между трубками определяется исходя из желаемой тепловой мощности.

5. Заполните модульную стяжку растворной стяжкой или гипсовой стяжкой, обеспечив минимальное покрытие стяжки 5/16″ (8 мм) над стойками. Если требуется выравнивание, толщина раствора может быть увеличена до 1 ” (25 мм) над шпильками. Стяжка может быть разделена на пороге с помощью профиля деформационного шва Schluter®-BEKOTEC-DFP для предотвращения звуковых мостов.

6. Как только по растворной стяжке можно будет ходить, можно наносить разделительную мембрану DITRA или DITRA-XL. В отношении заливных гипсовых стяжек должна соблюдаться максимальная остаточная влажность 2,0 процента по объему. Керамическую плитку или каменные покрытия можно укладывать поверх DITRA или DITRA-XL методом тонкой укладки.

7. Поверхностное покрытие поверх DITRA или DITRA-XL разделено на участки с деформационными швами в соответствии с Руководством по установке Schluter®-DITRA и отраслевыми стандартами. Семейство сборных профилей деформационных швов Schluter®-DILEX включает различные формы, размеры и материалы для различных областей применения. При установке периметрального или сводчатого профиля DILEX на переходе пол/стена необходимо предварительно обрезать выступающие участки краевой планки.

8. При использовании модульной стяжки для лучистого отопления готовое напольное покрытие можно нагревать через 7 дней. Начиная с 77 °F (25 °C), пусковая температура должна ежедневно увеличиваться максимум на 9 °F (5 °C) до тех пор, пока не будет достигнута желаемая рабочая температура.

9. Материалы покрытия, не подверженные растрескиванию (например, паркет, ковролин, эластичный пол), можно укладывать непосредственно на модульную стяжку; развязка не требуется. В дополнение к конкретным инструкциям по установке необходимо соблюдать допустимую остаточную влажность для выбранного покрытия.

Примечание. При использовании эластичных напольных покрытий, таких как винил или ковер, рекомендуется увеличить толщину стяжки над стойками минимум до 5/8 дюйма (15 мм).
