Кладка стен – Строительные СНИПы, ГОСТы, сметы, ЕНиР,

Каменные работы

Кладка стен

Состав операций и средства контроля

Этапы работКонтролируемые операцииКонтроль (метод, объем)
Подготовительные

работы

Проверить:

—  наличие документа о качестве на партию кирпича, раствора, соответствие их вида, марки и качества требованиям проекта, стандарта;

— очистку основания под кладку от мусора, грязи, снега и наледи;

— правильность разбивки осей.



Визуальный, лабораторный



Визуальный

Измерительный

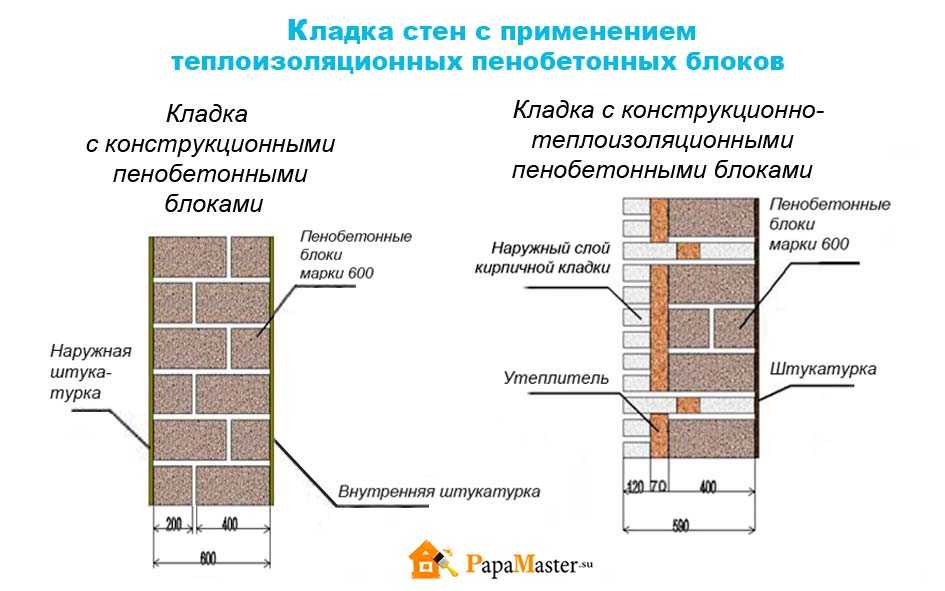

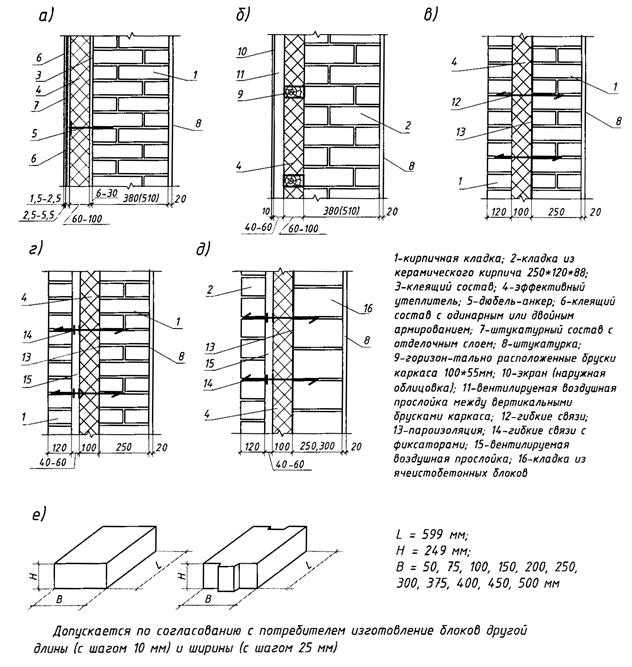

Кладка стенКонтролировать:

— толщину конструкций стен, отметки опорных поверхностей;



— ширину простенков, проемов;



— толщину швов кладки;

— смешение вертикальных осей оконных проемов от вертикали, смешение осей стен от разбивочных осей;

— отклонение поверхностей и углов кладки от вертикали, отклонение рядов кладки от горизонтали;



— неровности на вертикальной поверхности кладки;

— правильность перевязки швов, их заполнение;

— правильность устройства деформационных швов;

— правильность выполнения армирования кладки;

— правильность выполнения разрывов кладки;

— температуру наружного воздуха и раствора (в зимних условиях).



Измерительный, после каждых 10 м кладки по каждой оси



То же

То же



Измерительный, каждый проем, каждую ось

Измерительный, после каждых 10 м кладки



Визуальный, измерительный, после каждых 10 м кладки

То же



То же

Визуальный



То же

Измерительный

Приемка

выполненных работ

Проверить:

— качество фасадных поверхностей стен;

— геометрические размеры и положение стен;

— правильность перевязки швов, их толщину и заполнение, горизонтальность рядов, вертикальных углов кладки.



Визуальный, измерительный

Измерительный



Визуальный, измерительный

Контрольно-измерительный инструмент: отвес, рулетка металлическая, линейка уровень, правило, нивелир.
Операционный контроль осуществляют: мастер (прораб), инженер лабораторного поста, геодезист — в процессе работ.


Приемочный контроль осуществляют: работники службы качества, мастер (прораб), представители технадзора заказчика

Технические требования

СНиП 3.03.01-87 пп. 7.3, 7.4, 7.6, 7.21, 7.29, 7.90, табл. 34

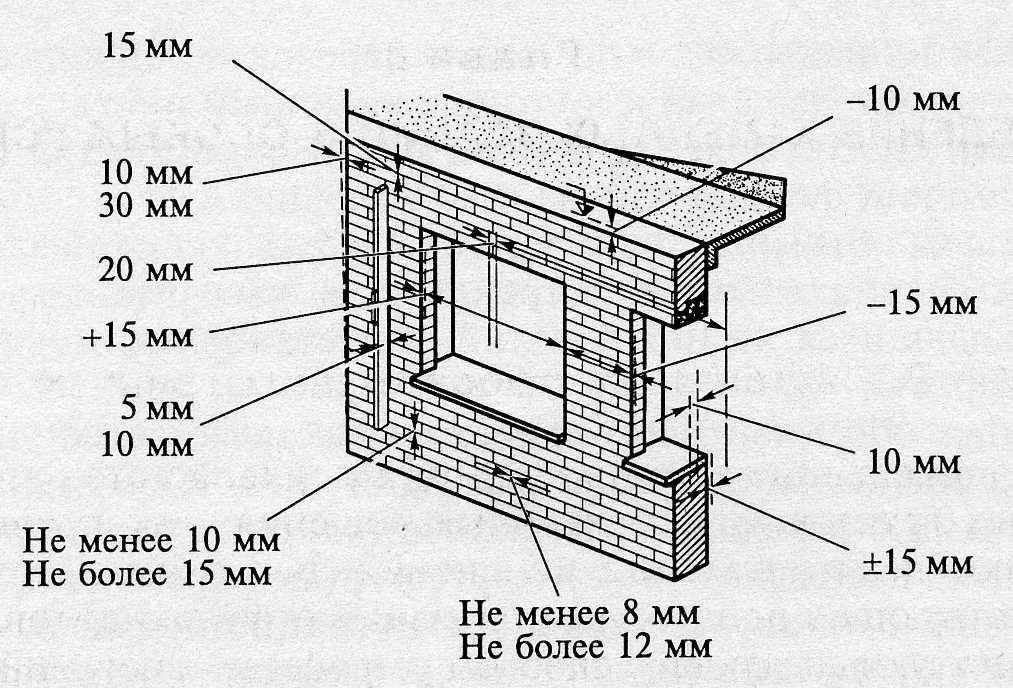

Допускаемые отклонения:

— глубины не заполненных раствором швов при кладке впустошовку с лицевой стороны — 15 мм;

— толщины конструкции —±15 мм;

— ширины простенков —-15 мм;

— отметок опорных поверхностей —10 мм;

— ширины проемов —+15 мм;

— смещения вертикальных осей оконных проемов от вертикали — 20 мм;

— смешения осей конструкции от разбивочных осей— 10 мм;

— поверхностей и углов кладки от вертикали:

— на один этаж— 10 мм;

— на здание высотой более двух этажей — 30 мм;

—рядов кладки от горизонтали на 10 м длины стены — 15 мм;

— неровности на вертикальной поверхности кладки при наложении 2-метровой рейки — 10 мм;

— размеров сечений вентиляционных каналов — ±5 мм. Толщина швов кладки:

— горизонтальных— 12 мм, предельное отклонение ——2; +3 мм;

— вертикальных— 10 мм, предельное отклонение — ±2 мм; Толщина швов армированной кладки — не более 16 мм.

Не допускается:

— ослабление каменных конструкций бороздами, отверстиями, нишами, не предусмотренными проектом;

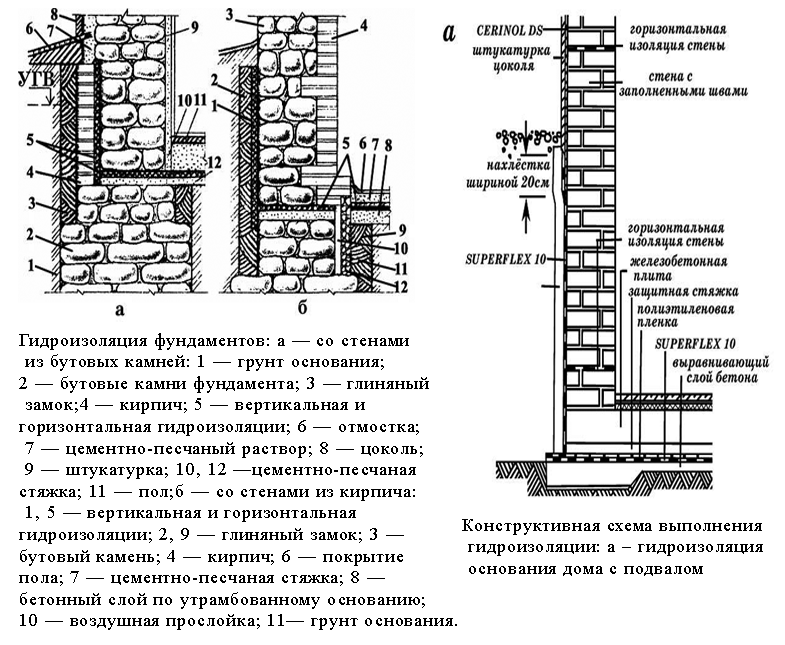

— применение силикатного кирпича для кладки цоколей зданий.

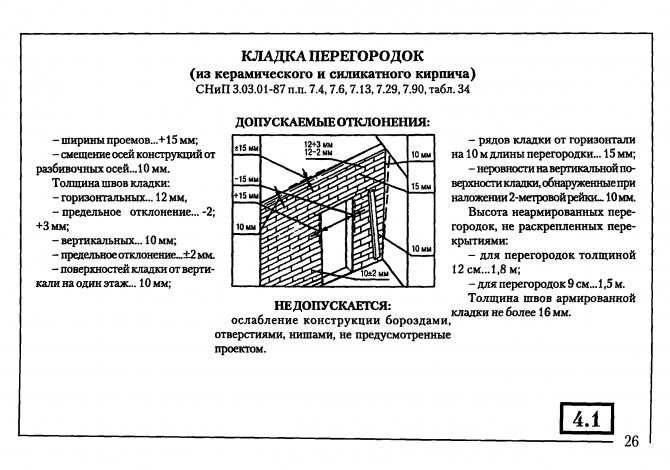

По аналогии со схемой операционного контроля качества кладки перегородок.

Указания по производству работ

СНиП 3.03.01-87 пп. 7.7-7.10, 7.17-7.19, 7.28, 7.86

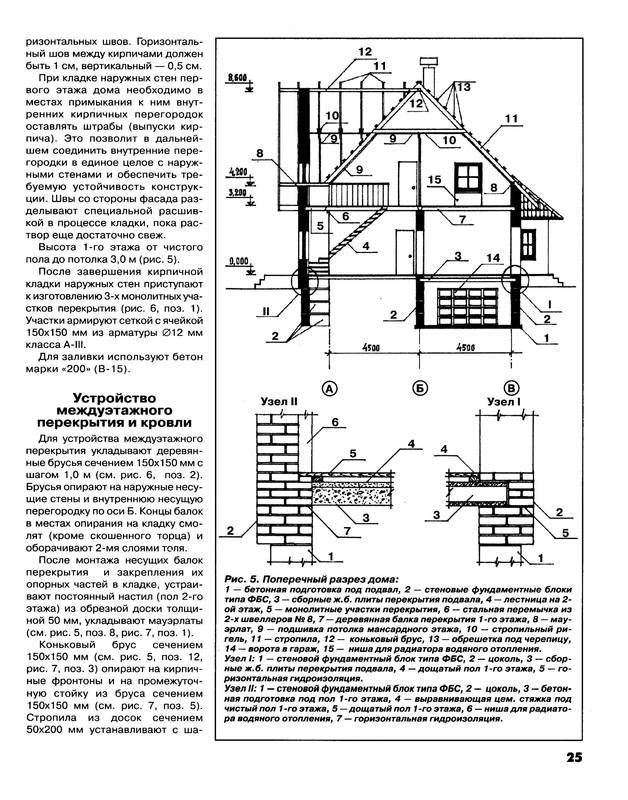

Возведение каменных конструкций последующего этажа допускается только после укладки несущих конструкций перекрытий возведенного этажа, анкеровки стен и замоноличивания швов между плитами перекрытий.

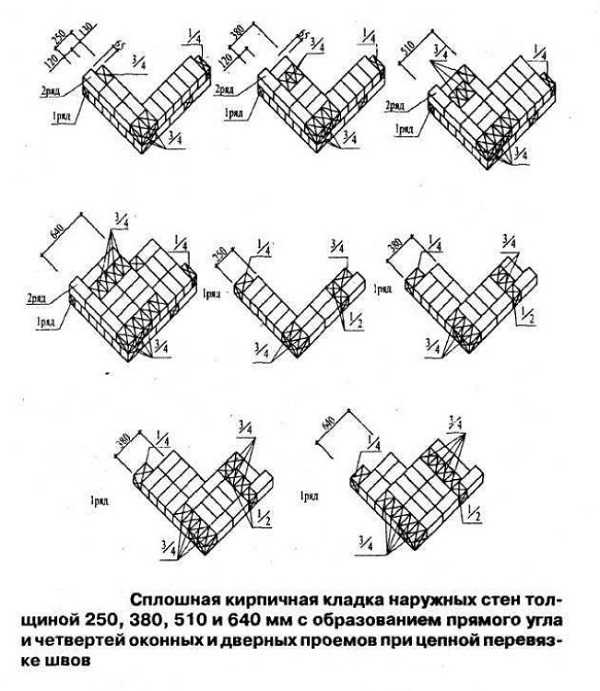

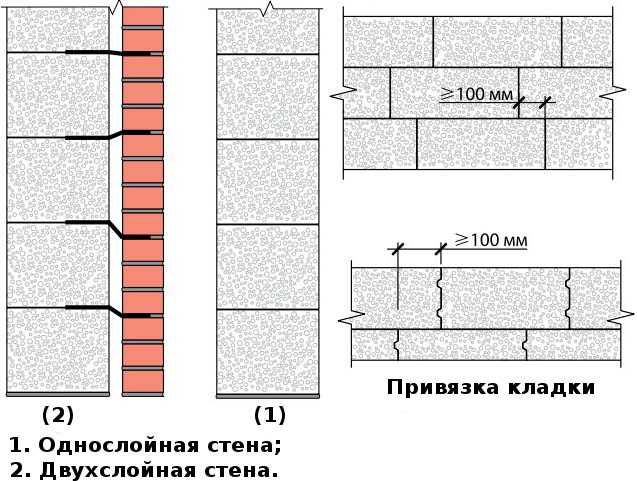

Тычковые ряды в кладке необходимо укладывать из целых кирпичей и камней всех видов. Независимо от принятой системы перевязки швов укладка тычковых рядов в нижнем (первом) и верхнем (последнем) рядах возводимых конструкций, на уровне обрезов стен, в выступающих рядах кладки (карнизах, поясах и т.

д.), под опорные части балок, прогонов, плит, перекрытий, балконов, под мауэрлаты и другие сборные конструкции является обязательной. При однорядной (цепной) перевязке швов допускается опирание сборных конструкций на ложковые ряды кладки.

Кирпичные простенки шириной в два с половиной кирпича и менее, рядовые кирпичные перемычки и карнизы следует возводить из отборного целого кирпича.

Применение кирпича-половняка допускается только в кладке забутовочных рядов и малонагруженных участков стен под окнами в количестве не более 10%.

При возведении из керамических камней стен в свешивающихся карнизах, поясках, парапетах, брандмауэрах, где требуется теска кирпича, должен применяться полнотелый или специальный (профильный) лицевой кирпич морозостойкостью не менее Мрз25 с защитой от увлажнения.

Вентиляционные каналы в стенах следует выполнять из керамического полнотелого кирпича марки 100.

При вынужденных разрывах кладку необходимо выполнять в виде наклонной или вертикальной штрабы. При выполнении разрыва кладки вертикальной штрабой кладку следует армировать с расстоянием до 1,5 м по высоте кладки, а также на уровне каждого перекрытия.

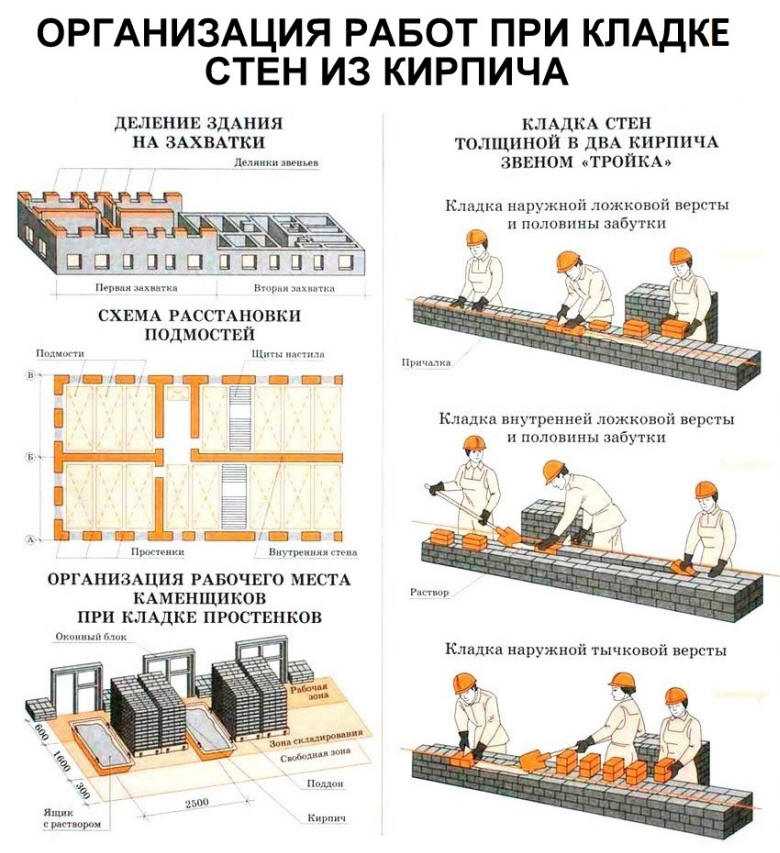

Разность высот возводимой кладки на смежных захватках не должна превышать высоту этажа.

При поперечном армировании простенков сетки следует изготовлять и укладывать так, чтобы было не менее двух арматурных стержней, выступающих на 2—3 мм на внутреннюю поверхность простенка.

После окончания кладки каждого этажа следует производить инструментальную проверку горизонтальности и отметок верха кладки независимо от промежуточных проверок горизонтальности ее рядов.

Приемку выполненных каменных конструкций следует производить до оштукатуривания поверхностей.

При возведении каменных стен следует освидетельствовать скрытые работы с составлением актов на:

— армирование стен;

— устройство деформационных швов;

— места опирания несущих сборных элементов;

— закрепление в кладке карнизов, балконов;

— устройство вентиляционных и дымовых каналов.

Кирпичная кладка. Требования СНиП по качеству

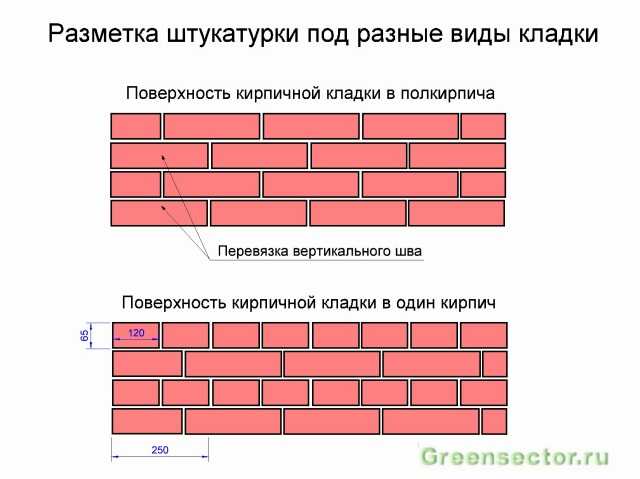

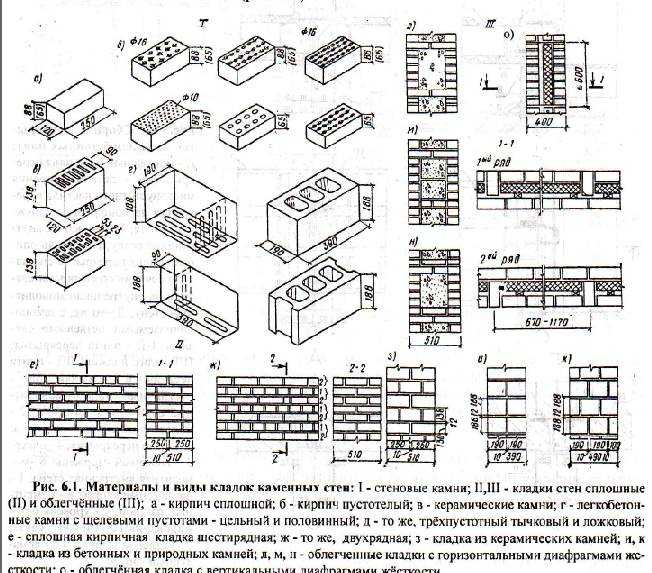

  1. Кирпичная кладка

Требования СНиП 3.03.01-87 «Несущие и ограждающие конструкции»

1.7.90.

Толщина швов кладки должна быть:

 Горизонтальных12 (-2) (+3) мм;
 вертикальных10 (-2) (+5) мм.
2.7.90.

Отклонения в размерах конструкций от проектных не должны превышать:

 Толщина конструкций15 мм
 По отметкам опорных поверхностей10 мм
 По ширине простенков15 мм
 По ширине проемов15 мм
 По смещению вертикальных осей оконных проемов20 мм
 По смещению осей конструкций10 мм
3.7.90.

Отклонения поверхностей и углов кладки от вертикали не должны превышать:

 На один этаж
10 мм
 На всё здание высотой более двух этажей15 мм
4.7.90.Отклонения рядов кладки от горизонтали на 10 м длины стены не должны превышать 15 мм.
5.7.90.Неровности на вертикальной поверхности кладки, обнаруженные при накладывании рейки длиной 2 м не должны превышать 10 мм.
6.7.17.Укладка тычковых рядов под опорные части балок, прогонов, плит перекрытий, балконов и другие сборные конструкции является обязательной при многорядной перевязке швов.
7.7.87.В дверных и оконных проемах должны быть установлены антисептированные деревянные пробки согласно проекту.
8.7.87.Размер площадки опирания железобетонных конструкций на стены должен быть по проекту.
9.

Разность отметок лицевых поверхностей двух смежных плит перекрытий в стыке не должна превышать при длине плиты:

 до 4 м5 мм;
 свыше 4 м10 мм.
10.7.7.При вынужденных разрывах кладку выполнять в виде наклонной или вертикальной штрабы.
11.7.8.При выполнении вертикальной штрабы в швы должна быть заложена арматура из стержней диаметром не более 8 мм с расстоянием до 2 м по высоте кладки, а также в уровне каждого перекрытия.
Количество стержней арматуры должно быть не менее трех в одном уровне.
12.7.13.Высота кирпичных неармированных перегородок, не раскрепленных перекрытиями или временными креплениями, не должна превышать 1,8 м для перегородок толщиной 12 см.

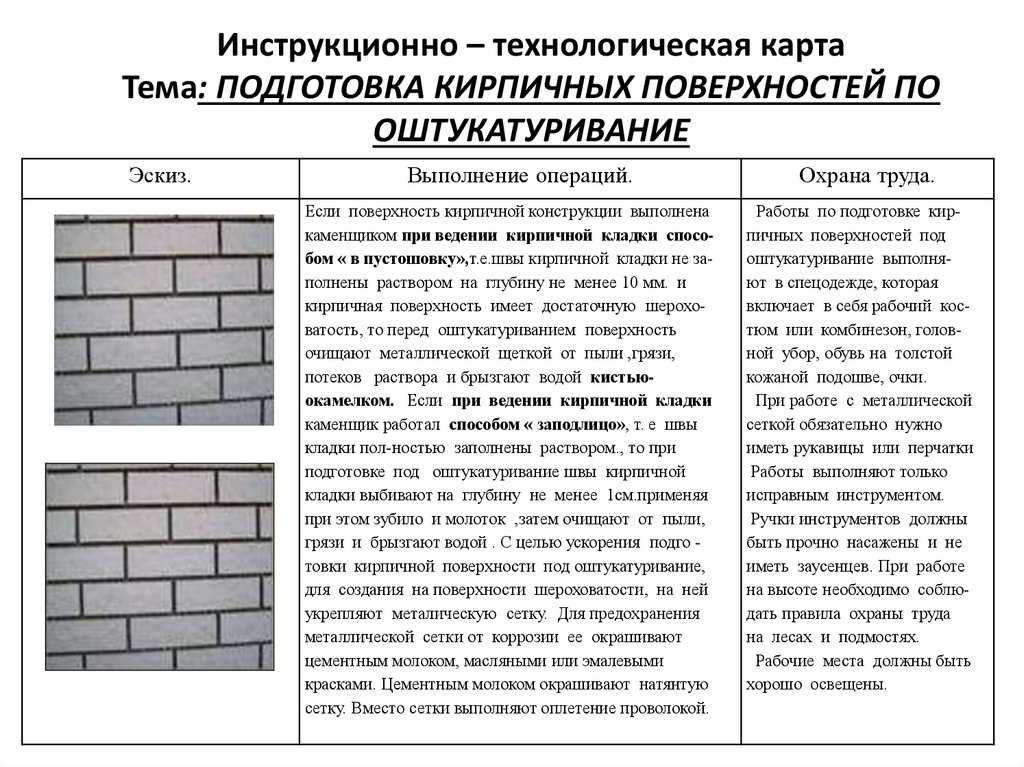

13.7.21.При кладке в пустошовку глубина не заполненных раствором швов с лицевой стороны не должна превышать 15 мм в стенах и 10 мм ( только вертикальных швов ) в столбах.
14.7.29.

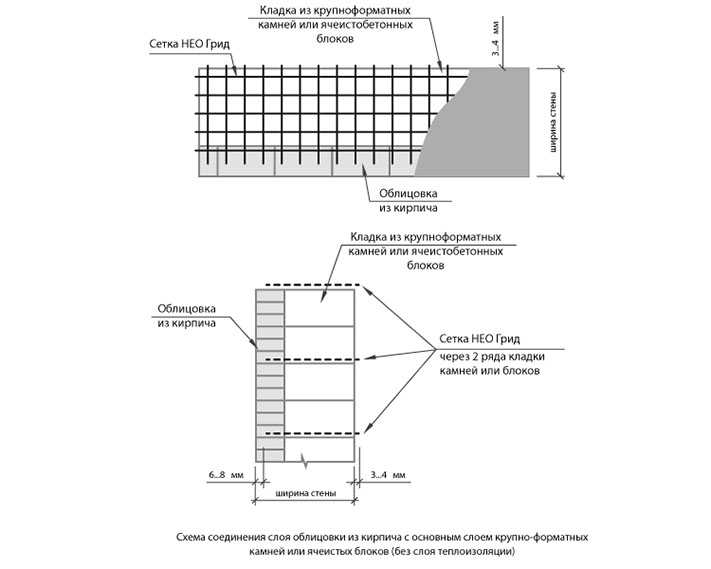

Армированная кладка должна выполняться с соблюдением следующих правил:

 Толщина швов в кладке должна превышать сумму диаметров пересекающейся арматуры не менее чем на 4 мм при толщине шва не более 16 мм;
 При поперечном армировании простенков сетки следует изготавливать и укладывать так, чтобы не менее двух арматурных стержней, из которых сделана сетка, выступали на 2-3 мм на внутреннюю поверхность простенка.
