Cнегозадержатель трубчатый: технические характеристики и монтаж

• Технические характеристики
• Наиболее востребованные модели: borge, металлпрофиль, grand line
• Монтаж

Особенности российской зимы накладывают довольно жесткие ограничения к нормам строительства и обустройства крыш. В частности, это касается защиты кровли от снега. Вдумайтесь, для некоторых регионов выпадает 300 кг/кв.м, а то и более снега. То есть двускатная крыша стандартного коттеджа испытывает нагрузку снежного покрова порядка 20 т. Это создает реальную угрозу для людей, припаркованных к дому авто и другого в случае внезапного схода этой массы с кровли.

Особенности российской зимы накладывают довольно жесткие ограничения к нормам строительства и обустройства крыш. В частности, это касается защиты кровли от снега. Вдумайтесь, для некоторых регионов выпадает 300 кг/кв.м, а то и более снега. То есть двускатная крыша стандартного коттеджа испытывает нагрузку снежного покрова порядка 20 т. Это создает реальную угрозу для людей, припаркованных к дому авто и другого в случае внезапного схода этой массы с кровли.

Простым, но эффективным решением защиты от последствий обрушения снежной шапки с крыши является снегозадержатель трубчатый. Он собран из труб небольшого сечения, установленных в кронштейны по периметру крыш. Такое устройство оказывается в состоянии противостоять напору многотонной снежной массы и помогает сохранить в целостности кровельное покрытие и водостоки.

Трубчатые снегозадержатели на крышу порционно пропускают снег и наледь, скопившиеся между поверхностью крыши и трубками, причем значительно быстрее, чем решетчатые варианты снегодержателя. Весной, когда снег начинает подтаивать, они рассекают начавшую сходить массу на небольшие порции, которые больше не представляют опасности. Основной объем при этом остается на месте и, окончательно растаяв, уходит через водосток.

Технические характеристики ↑

Снегозадержатель трубчатый, пожалуй, самый востребованный вариант подобного оборудования.

Он:

• прост по конструкции и установке,
• надежен,
• недорог,
• в отличие от других типов, этот подходит практически к любому типу кровли.

Поставляется оборудование в виде:

• Полой трубы (⌀ 3–4 см). Трубы устанавливают в два ряда на универсальные опоры на все типы кровли кроме фальцевой. Для последнего случая используются особые опоры, которые зажимаются на фальц при помощи болтов.
• Стальные трубки (⌀ 25 или 32 мм) либо плоскоовальные (45 на 25 или 40 на 20 мм). Снегозадержатель трубчатый оцинкованный устанавливают на кронштейны, которые подбираются к каждому типу кровли индивидуально. Обычно трубы располагают в один или несколько рядов, исходя из особенностей покрытия. Но в любом случае нижняя труба должна отстоять от кровли на минимальном расстоянии. Кронштейны фиксируют к обрешетке или стропилам. Прочность конструкции можно увеличить, если уменьшить расстояние между ними или добавить еще универсальных кронштейнов.

Размеры снегозадержателя стандартные: 1 или 3 метра. Нужную длину оборудования получают путем сращивания. Стенка трубы имеет толщину порядка 1 мм и имеют антикоррозийное покрытие, к примеру, из порошковой краски Pulverit либо AkzoNobel, нанесенной слоем в 85 микрон.

Вес в один метр в комплекте равен примерно 3,2 кг, а 3 метрового – 8,5 кг.

На заметку

Метровые трубы дают возможность наиболее рационально монтировать конструкцию. Системы снегозадержания таким образом можно монтировать также над окнами мансарды, вентиляционными трубами, крыльцом и т. д.

Наиболее востребованные модели: borge, металлпрофиль, grand line ↑

Выбор типа оборудования для того или иного вида кровли зависит от некоторых факторов:

Рекомендуем

С увеличением крутизны ската, значительно возрастает количество и кинетическая энергия снежной массы, скользящей вниз, вот почему для крыш круче 30⁰ рекомендуется устанавливать системы снегодержания трубчатого типа.

• В комплектации систем borge учтены особенности покрытия кровли, что позволяет обеспечить надежность крепления и абсолютную герметичность соединения. Все изделия Borge, независимо от стоимости, высоко эффективны. Их отличает:

• разумная цена;
• простота конструкции;
• надежность;
• прочность, которая обеспечивает работоспособность системы на самых сложных участках;
• роль своеобразного ограждения кровли;
• привлекательность внешнего вида;
• возможность установки не только на строящуюся, но и на уже готовую крышу;
• универсальность.

• Изделия Металл Профиль этого типа изготовлены по особой технологии, обнаружить сварные швы на трубах визуально невозможно. От изделий экономкласса их отличает повышенная мощность.

Комплект поставки включает:

• две одно- или трехметровые трубы 20 на 40 мм;
• 2 или 4 универсальные опоры;
• 4 или 8 саморезов 8 на 50;
• 4 или 8 резиновых прокладок.

Потребителей привлекает также возможность выбрать цвет снегодержателя от Металлпрофиля под цвет кровли.

• Особой популярностью у потребителя пользуется grand line premium 3м. Цена зависит от типа изделия.

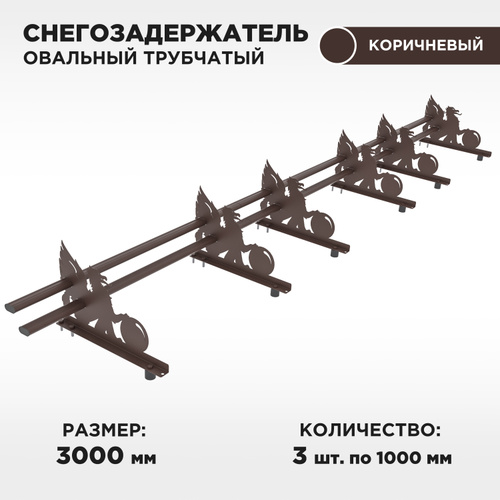

 универсальный 3 м на фото

Среди достоинств модели отметим:

• 25-летнюю гарантию на технические характеристики;
• 10-летнюю гарантию на внешний вид;
• использование шайб-уплотнителей, которые обеспечивают герметичность крепления;
• обжим на трубе, который позволяет проще стыковать изделия;
• наличие дополнительных ребер жесткости на опорных элементах.

Монтаж ↑

Как уже было указано, снегозадержатели на крыше устанавливают «стык в стык» либо вразбежку по периметру всей кровли, но не только. Чтобы обеспечить функциональность кровельной конструкции, изделия монтируют также в следующих местах:

• ярусы в многоуровневой кровле;
• кровельные проходки, которые отстоят от конька более, чем на 1,5 м, трубы вентиляции;
• мансардные окна;
• вход;
• въезд в гараж.

Cнегозадержатель монтируют обычно параллельно краю карниза с отступом от нее на 0,5–0,8 м. Монтажные работы начинают с разметки. Замеряют периметр и отмечают предполагаемые места размещения опор исходя из следующих условий:

• предельный шаг кронштейнов 1,1 м;
• максимально возможное расстояние между последним кронштейном и краем трубы равно 30 см.
• если необходим еще один барьер, его располагают на расстоянии более двух -трех метров от первого.

Как правило, при монтаже используют комплект инструментов, состоящий из

• рулетки;
• маркера;
• дрели;
• сверл;
• саморезов, снабженных резиновыми прокладками. Они, как правило, входят в комплектацию изделия.

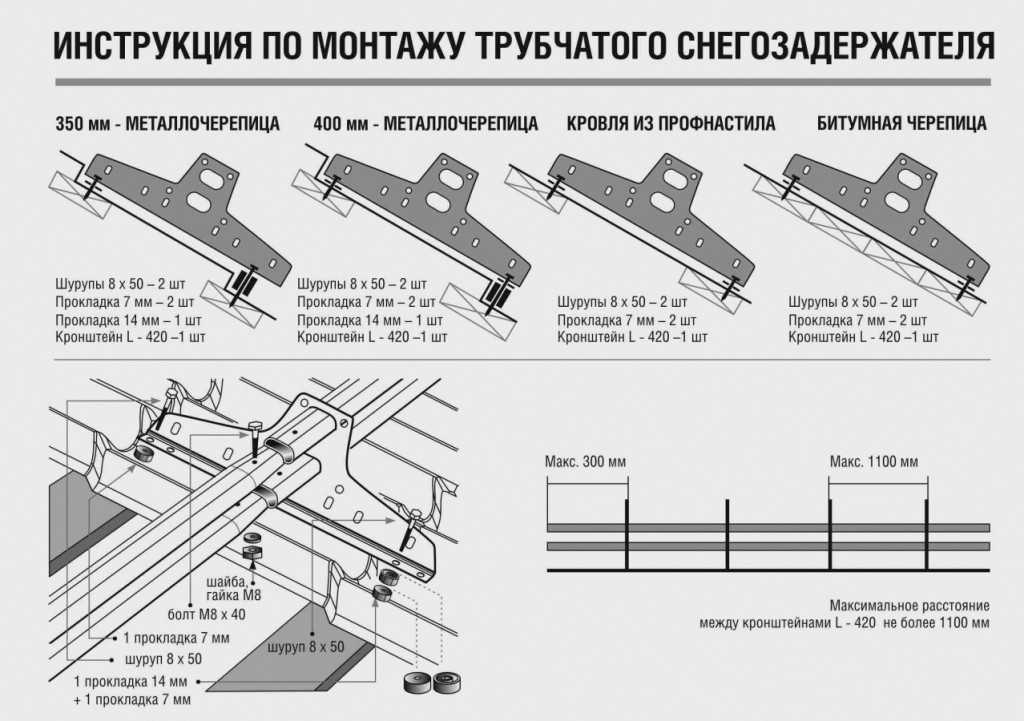

Несколько советов о том, как правильно установить трубчатые снегозадержатели на металлочерепицу:

• Крепление выполняют сквозь кровельное покрытие.
• Обрешетку в местах крепления усиливают, подложив деревянные бруски.

На заметку

Некоторые модели металлочерепицы снабжены особыми выступами, которые функционально заменяют дополнительно уложенные бруски.

• Собирается комплект кронштейна, причем болты при этом не затягивают.

• По нижней волне металлочерепицы, прилегающей к обрешетке, просверливают отверстия под крепежные элементы.
• Собранный кронштейн крепят при помощи болтов 8 на 60 мм. Для уплотнения отверстий используют подкладки из резины. Шаг установки кронштейнов определяется с учетом длины и уклона кровельного ската, и чем больше угол наклона, тем меньше должен быть шаг.
• Свободные концы трубки закрывают пластиковыми заглушками.

Инструкция монтажа к профлисту мало чем отличается от варианта металлочерепицы.

• Кронштейны- опоры крепят согласно разметке при помощи саморезов.
• Труба вставляется в отверстие кронштейнов.
• Требуемую длину трубы получают, стыкуя их между собой при помощи особого одностороннего обжима. Стык закрепляют болтовым соединением.
• По окончании работ их еще раз проверяют.

© 2022 stylekrov.ru

Снегозадержатель Grand Line – фото и описание в каталоге Grand Line на официальном сайте

Цены в интернет-магазине

Снегозадержатель NEW трубчатый Grand Line RR 32 1м

Снегозадержатель NEW трубчатый Grand Line RAL 7004 1м

Снегозадержатель NEW трубчатый Grand Line RR 29 1м

Снегозадержатель NEW трубчатый Grand Line RAL 6005 1м

Перейти в раздел
«Снегозадержатель Grand Line 1м»

Перейти

Снегозадержатели предотвращают неконтролируемый сход снега и наледи с кровли.

Последствиями неконтролируемого схода снега могут быть:

• срыв крюков водосточной системы, проминание желобов
• повреждение посадок, каких-либо архитектурных элементов вблизи строения
• повреждение автомобиля и другой техники, припаркованной рядом с домом
• угроза здоровью и жизни обитателей дома
• проминание кровли на сложных крышах, где скаты расположены друг над другом

Возможно изготовление в нестандартных цветах по каталогу RAL. Cроки, стоимость и наличие краски уточняйте у менеджера.

Преимущества снегозадержателей Grand Line:

• снегозадержатель Grand Line полностью оцинкован (содержание цинка 180 г/м²)
• 25 лет – гарантия на технические характеристики
• 10 лет – гарантия на сохранность внешнего вида
• герметичное крепление к кровельному покрытию при помощи шайб-уплотнителей
• обжим на трубах снегозадержателя упрощает стыковку изделий
• дополнительные ребра жесткости на опоре

Принцип действия снегозадержателя — порционное пропускание снега и наледи между кровлей и трубками.

Комплектация:

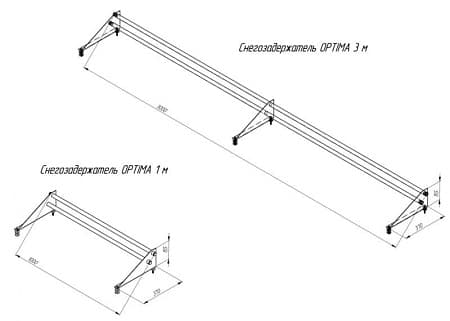

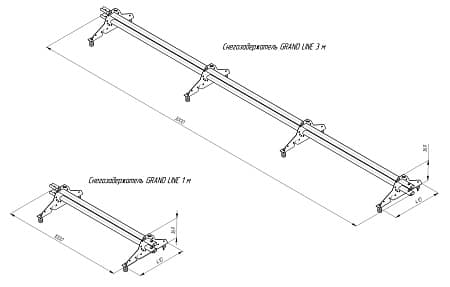

Снегозадержатель Grand Line (полностью оцинкован, содержание цинка 180 г/м²)	Комплектация для металлочерепицы, профнастила, мягкой кровли	Количество
		1 м	3 м
	Труба плоско-овальная 42х21, толщина стали 1 мм	2	2
	Кронштейн, толщина стали 2 мм	2	4
	EPDM резиновый уплотнитель	8	16
	Саморез (8×60)	4	8

Высота кронштейна в комплекте с 4мя EPDM резиновыми уплотнителями позволяет установить снегозадержатель Grand Line на кровлю с высотой профиля кровельного полотна до 80 мм (выше ПН 75).

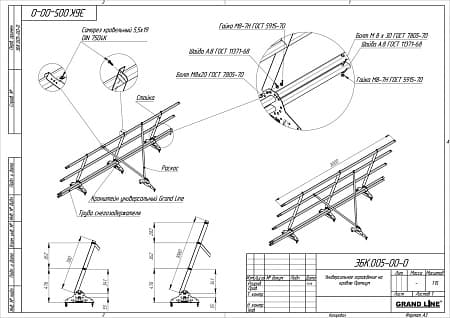

Внимание! Для монтажа кронштейнов снегозадержателей/ограждений на металлочерепицу Kvinta Plus и Kvinta Uno на нижнюю часть каждого кронштейна требуется дополнительный ЭПДМ уплотнитель и саморез М8×80 (глухарь).

Снегозадержатель Grand Line (полностью оцинкован, содержание цинка 180 г/м²)	Комплектация для фальцевой кровли	Количество
		1 м	3 м
	Труба плоско-овальная 42х21, толщина стали 1 мм	2	2
	Кронштейн, толщина стали 2 мм	2	3
	Скоба кронштейна, толщина стали 2 мм	8	12
	Болт М8, Шайба, Гайка	10	14

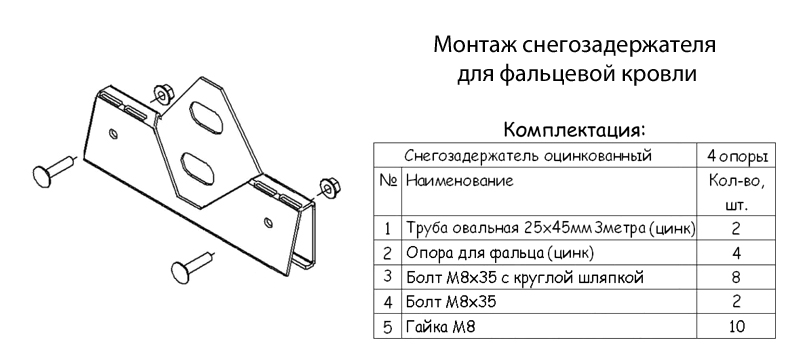

Дополнительная комплектация для фальцевой кровли:

Скоба кронштейна снегозадержателя специально разработана для возможности применения трубчатых снегозадержателей на данном виде кровли. Она надёжно прижимает кронштейн к фальцевому шву при помощи болтов. Скоба полностью оцинкована и окрашена.
Каждый кронштейн комплектуется четырьмя скобами.
Кронштейн снегозадержателя Grand Line симметричен, поэтому его можно использовать на фальцевой кровле как с левым, так и с правым загибом фальцевого шва.

Крепление кронштейна для фальцевой кровли

Скоба ЭБК – двойной стоячий фальц (затяжка)

Скоба ЭБК – Кликфальц Pro (затяжка)

Видео о Снегозадержателях Grand Line:

Установка снегозадержателей на фальцевую крышу / Расчет элементов / Инструкция / Ошибки

Снегозадержатель на фальц. Как установить кронштейн?

Инструкция по монтажу снегозадержателей GL

Стальные трубчатые снегозадержатели для фальцевой металлической кровли

Безопасный и прочный снежный барьер с овальными трубками для фальцевой металлической кровли. Из-за овальной формы трубы снегозащитного барьера труба прочнее и может выдерживать более высокую снеговую нагрузку.

Дополнительные опции

С дополнительным снегозащитным ограждением вам не нужно беспокоиться о сходе снежных лавин на детских площадках, парковочных местах или подъездах возле здания. Такой дополнительной защитой от снега вы также защитите световые люки, вентиляционные выхлопы и дымоходы, а также другие конструкции, требующие специальной защиты кровли от атмосферных осадков.

Дополнительный снегозадержатель слегка нависает над поверхностью крыши и не дает снегу и льду соскальзывать под снегозащитную трубу.

Такие снегозадержатели подходят для фальцевой кровли с расстоянием между рядами не менее 520 мм.

Как установить трубчатый снегозащитный экран на металлическую крышу со стоячим фальцем?

Максимальное расстояние между кронштейнами 1,2 м (4 фута). Рекомендуется устанавливать снегозадержатели на линии стены или выше этой линии.

Крепление болтами: при затягивании опоры болтами убедитесь, что вы сделали это по максимуму. Лучший маркер того, что вы все сделали правильно, — это когда вы видите, что стороны опоры выровнены, но не деформированы и не перекручены.

1	Oval tube 3.0 m / 118”	2
2	Bracket	4
3	Bolt M8*35	4
4	Гайка M8	4

Система удержания снегопа0003

Снегозадержатели должны быть установлены по всей длине крыши:

• Равномерное распределение снеговой нагрузки по крыше
• Защита от снега, падающего по всей длине крыши

Максимальное расстояние между кронштейнами снегозадержателей 1,2 м.
Снегозадержатели выдерживают снеговую нагрузку 500 кг/м (5 кН/м), каждый кронштейн выдерживает нагрузку 300 кг (по результатам статических испытаний по шведскому стандарту SS 831367).

Система удержания снега устанавливается над несущей стеной или выше. При установке снегозадержателя вплотную к карнизу важно убедиться, что конструкция выдержит возможную нагрузку.

ПРАВИЛЬНАЯ УСТАНОВКА СНЕЖНОЗАДЕРЖАЮЩЕЙ СИСТЕМЫ

Защита по всей длине крыши

Чрезмерная снеговая нагрузка может привести к серьезному повреждению конструкции крыши и травмам!

НЕ РЕКОМЕНДУЕМ ИСПОЛЬЗОВАТЬ КОРОТКИЕ РЯГИ СНЕГОЗАТОРА

При таком способе установки нагрузка на кронштейны может превышать расчетные показатели более чем в 4 раза (до 2000 кг).

Согласно расчетам, приведенным в таблице, на длинных склонах может потребоваться установка снегозадержателей в несколько рядов.

Пример расчета:

Уклон крыши 1:1,5 (~ 33° )

Установка одного ряда снегозадержателей, если расстояние от снегозадержателя до конька не превышает 6,8 м

При большей длине ската крыши второй ряд снегозадержателей устанавливают на уровне половины длины ската, , но не более 6,8 м между линиями снегозадерживающей системы.

Расстояние до системы удержания снега при максимальном расстоянии 1,2 м между кронштейнами

Снегозадержатели изготавливаются в соответствии с ГОСТ 831335:2014 и испытываются снеговой нагрузкой 5 кН/м

Если фактическая снеговая нагрузка на крышу превышает расчетные значения, необходимо дополнительно удалить лишний снег.

Калькулятор снегозадержателей

Для расчета стоимости снегозадержателей заполните форму ниже.

Ваше имя*

Ваш адрес электронной почты

Телефон

Адрес

Адрес*

Город

Штат/провинция

Почтовый индекс

Тип панели optgroup-Внешний крепеж металлическая панель:Металлическая черепицаПрямая ребристая панельМеталлическая черепица/металлическая стальПрофнастилendoptgroupoptgroup-Фальцевая панель:Snap lockSinge lockDouble lockT-panelendoptgroupUnsure

Только изображения: png, jpg, jpeg, pdf

Примечания к проекту

Что больше, 25 или 19?

алюминиевых трубчатых снежных щитков для металлической крыши со стоячим фальцом

• Описание
• Перевозка и доставка
• Цвет

Описание

Двухтрубная алюминиевая система противоскольжения диаметром 1 дюйм (25 мм), которая при желании может быть окрашена порошковой краской в ​​цвет вашей крыши. Сочетается практически с любыми фальцевыми металлическими профилями для крыш.

Для металлических крыш со стоячим фальцем Safe Roof Experts предлагает хомуты. Эти хомуты обеспечивают более широкое основание крепления для дополнительной прочности по сравнению с другими двухтрубными системами.

Система противоскольжения:

• Совместима практически со всеми типами и профилями металлических крыш и легко регулируется с помощью зажимов или кронштейнов Safe Roof Experts
• Может быть окрашен в цвет крыши
• Двухтрубная система диаметром один дюйм
• Две точки крепления на один кронштейн Safe Roof Experts. Это уменьшает плечо момента и увеличивает прочность

СНЕЖНОЗАДЕРЖАЮЩАЯ СИСТЕМА

РАСЧЕТ СНЕЖНЫХ ЗАЩИТ

Скачать PDF

Снегозадержатели должны быть установлены по всей длине крыши:

• Равномерное распределение снеговой нагрузки по крыше
• Защита от снега, падающего по всей длине крыши

Максимальное расстояние между кронштейнами снегозадержателей 1,2 м.
Снегозадержатели выдерживают снеговую нагрузку 500 кг/м (5 кН/м), каждый кронштейн выдерживает нагрузку 300 кг (по результатам статических испытаний по шведскому стандарту SS 831367).

Система удержания снега устанавливается над несущей стеной или выше. При установке снегозадержателя вплотную к карнизу важно убедиться, что конструкция выдержит возможную нагрузку.

ПРАВИЛЬНАЯ УСТАНОВКА СНЕЖНОЗАДЕРЖАЮЩЕЙ СИСТЕМЫ

Защита по всей длине крыши

Чрезмерная снеговая нагрузка может привести к серьезному повреждению конструкции крыши и травмам!

НЕ РЕКОМЕНДУЕМ ИСПОЛЬЗОВАТЬ КОРОТКИЕ РЯГИ СНЕГОЗАТОРА

При таком способе установки нагрузка на кронштейны может превышать расчетные показатели более чем в 4 раза (до 2000 кг).

Согласно приведенным в таблице оценкам, на длинных склонах может потребоваться установка снегозадержателей в несколько рядов.

Пример расчета:

Уклон крыши 1:1,5 (~ 33° )

Установка одного ряда снегозадержателей, если расстояние от снегозадержателя до конька не превышает 6,8 м

При большей длине ската крыши второй ряд снегозадержателей устанавливают на уровне половины длины ската, , но не более 6,8 м между линиями снегозадерживающей системы.

Расстояние до системы удержания снега при максимальном расстоянии между кронштейнами 1,2 м

Снегозадержатели изготовлены по ГОСТ 831335:2014 и испытаны снеговой нагрузкой 5 кН/м

При фактической снеговой нагрузке на кровля превышает расчетные значения, необходимо дополнительно убрать лишний снег.

Калькулятор снегозадержателей

Для расчета стоимости снегозадержателей заполните форму ниже.

Ваше имя*

Ваш адрес электронной почты

Телефон

Адрес

Адрес*

Город

Штат/провинция

Почтовый индекс

Тип панели optgroup-Внешний крепеж Металлическая панель:Металлическая черепицаПрямая ребристая панельМеталлическая черепица/металлическая стальПрофнастилendoptgroupoptgroup-Фальцевая панель:Защелкивающийсяодинарный замокДвойной замокT-панельendoptgroupUnsure

Только изображения: png, jpg, jpeg, pdf

Примечания к проекту

Что больше, 25 или 19?

Доставка и доставка

После размещения заказа наш отдел доставки доставит его к вам в течение 2–7 рабочих дней в зависимости от вашего местонахождения и местонахождения товара. Как только ваш заказ будет отправлен, вы получите подтверждение по электронной почте с номером отслеживания, чтобы вы могли следовать за ним прямо к вашей двери. В случае задержки по вашему заказу мы уведомим вас и сообщим предполагаемое время доставки ваших товаров.

Обратите внимание, что если продукт, который вы заказываете по адресу SafeRoofExperts.com , неисправен, мы оплатим все расходы на обратную отправку и любую замену. Однако, если вы измените свое мнение о продукте, вам будет выставлен счет за стоимость как исходящей, так и обратной доставки. Мы вычтем эти расходы из вашего возмещения, как только товар будет возвращен нам. а потом отправить.

БЕСКОНТАКТНАЯ ДОСТАВКА НА ДОМ

Мелкие предметы (например, зажимы):  Ваш заказ будет отправлен через FedEx или UPS. Задержки зависят от местоположения, обычно от 2 до 7 рабочих дней. Номер для отслеживания будет предоставлен для каждого заказа.

Более крупные предметы (комплекты снегозадержателей):  Все заказы, содержащие негабаритные, тяжелые или хрупкие предметы, будут отправлены одной из наших специализированных транспортных компаний.
