Разрезы - Всё для чайников

Разрезы

Подробности
Категория: Инженерная графика

Автор видеоурока: к.пед.н., доцент кафедры ИГиСАПР Кайгородцева Н.В.



РАЗРЕЗЫ


Если деталь полая или имеет внутреннее устройство в виде отверстий, углублений и т. п., на видах невидимые контуры изображают штриховыми линиями. При сложной внутренней конструкции детали большое количество штриховых линий затрудняет чтение чертежа и нередко ведет к неточному представлению о форме детали. Этого можно избежать, применяя условные изображения — разрезы.



Разрезом называется изображение предмета, полученное при мысленном рассечении его одной или несколькими секущими плоскостями. При этом часть предмета, расположенная между наблюдателем и секущей плоскостью, мысленно удаляется, а на плоскости проекций изображается то, что получается в секущей плоскости (фигура сечения предмета секущей плоскостью) и что расположено за ней.

При разрезе внутренние линии контура, изображавшиеся на чертеже штриховыми линиями, становятся видимыми и изображаются сплошными основными линиями.

В зависимости от числа секущих плоскостей разрезы разделяются на простые (при одной секущей плоскости) и сложные (при нескольких секущих плоскостях).

В зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций разрезы разделяются на горизонтальные, вертикальные и наклонные.

Разрезы называются продольными, если секущие плоскости направлены вдоль длины или высоты предмета, и поперечными, если секущие плоскости перпендикулярны длине или высоте предмета.

На всех примерах, приведенных ниже, условно принято, что предметы — металлические, и для графического обозначения материала в сечениях детали делается штриховка тонкими линиями с наклоном под углом 45° к линиям рамки чертежа.

Штриховка на всех изображениях одной детали выполняется в одном направлении (с правым или левым наклоном).




ПРОСТЫЕ РАЗРЕЗЫ — ВЕРТИКАЛЬНЫЕ И ГОРИЗОНТАЛЬНЫЕ

Вертикальным разрезом называется разрез, образованный секущей плоскостью, перпендикулярной горизонтальной плоскости проекций.

Вертикальный разрез называется фронтальным, если секущая плоскость параллельна фронтальной плоскости проекций (рис. 258), и профильным, если секущая плоскость параллельна профильной плоскости проекций (рис. 259).

Пример образования фронтального разреза детали дан на рис. 258. Деталь рассечена плоскостью А, параллельной фронтальной плоскости проекций. Часть детали, расположенная перед секущей плоскостью, мысленно удалена, а оставшаяся часть, полностью изображенная на месте главного вида, представляет собой фронтальный разрез детали. Все контурные линии, расположенные в секущей плоскости и за ней, Показаны на разрезе как видимые. Пример образования профильного разреза дан на рис. 259. Деталь рассекается секущей плоскостью параллельной профильной плоскости проекций. Получающийся в этом случае профильный разрез расположен на месте вида слева.

Горизонтальными разрезами называются разрезы, образованные секущими плоскостями, параллельными горизонтальной проекции.

На рис. 260 деталь рассечена горизонтальной плоскостью Р, параллельной горизонтальной плоскости проекции. Верхняя часть детали мысленно удалена, а оставшаяся нижняя часть спроецирована на горизонтальную плоскость проекции. Горизонтальные, фронтальные и профильные разрезы могут размещаться на месте соответствующих основных видов.




ОБОЗНАЧЕНИЕ РАЗРЕЗОВ

Если секущая плоскость совпадает с плоскостью симметрии предмета в целом и разрез расположен в проекционной связи с видом и не разделен какими-либо другими изображениями, то при выполнении горизонтальных, фронтальных и профильных разрезов положение секущей плоскости на чертеже не отмечается и разрез надписью не сопровождается (см. рис. 258, 259 и 260).

В остальных случаях положение секущей плоскости указывают на чертеже разомкнутой линией и стрелками, указывающими направление взгляда, а над разрезом выполняется соответствующая надпись, указывающая секущую плоскость, примененную для получения этого разреза.

На рис. 261 выполнены два вертикальных разреза: фронтальный (А—А) (рис. 261, а) и профильный Б) (рис. 261, в), секущие плоскости которых не совпадают с плоскостями симметрии детали в целом. Поэтому на чертеже указано положение секущих плоскостей и соответствующие им разрезы сопровождаются надписями.

Штрихи разомкнутой линии не должны пересекать контур изображения. На штрихах линии сечения перпендикулярно к ним ставят стрелки, указывающие направление взгляда. Стрелки наносят на расстоянии 2— 3 мм от внешнего конца штриха линии сечения.

Размеры стрелки показаны на рис. 262.

Около каждой стрелки наносится одна и та же прописная буква русского алфавита.

Надпись над разрезом подчеркивается сплошной тонкой линией и содержит две буквы, которыми обозначена секущая плоскость, написанные через тире (рис. 261, б).

На одном изображении допускается соединять часть вида и часть разреза. Линии невидимого контура на соединяемых частях вида и разреза обычно не показываются.

Если вид и разрез представляют собой симметричные фигуры (рис. 263), то можно соединить половину вида и половину разреза, разделяя их штрихпунктирной тонкой линией, являющейся осью симметрии.

Часть разреза располагают справа (рис. 263, а) или снизу от оси симметрии (рис. 263,б), разделяющейчасть вида с частью разреза.

При соединении симметричных частей вида и разреза, если с осью симметрии совпадает проекция какой-либо линии, например ребра (рис. 264), то вид от разреза отделяется сплошной волнистой линией, проводимой левее (рис. 264, а) или правее (рис. 264, б) оси симметрии.

При соединении на одном изображении вида и разреза, представляющих несимметричные фигуры, часть вида от части разреза отделяется сплошной волнистой линией (рис. 264, в).

Вертикальные разрезы, приведенные на рис. 258 и 259, получены в результате применения секущих плоскостей, параллельных либо фронтальной, либо профильной плоскостям проекций. На практике встречаются случаи, когда вертикальный разрез выполняется секущей плоскостью, не параллельной ни фронтальной. ни профильной плоскостям проекций (рис. 265), в этом случае разрез строится и располагается в соответствии с направлением взгляда, указанным стрелками на линии сечения.

Допускается поворот разреза до положения, соответствующего положению, принятому для предмета на главном изображении (рис. 265). В этом случае к надписи над разрезом должно быть добавлено слово

«повернуто».

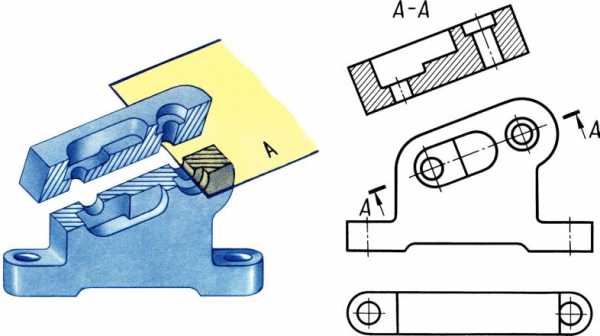

НАКЛОННЫЙ РАЗРЕЗ


Если деталь имеет наклонно расположенные полые элементы, применяют наклонный разрез.

Наклонным разрезом называют разрез плоскостью, которая составляет с горизонтальной плоскостью проекций угол, отличный от прямого. Наклонный разрез проецируют на дополнительную плоскость, параллельную секущей, совмещая ее с плоскостью чертежа.

Пример наклонного разреза приведен на рис. 266. Положение секущей плоскости отмечается линией сечения со стрелками, указывающими направление взгляда.

Наклонные разрезы должны располагаться в соответствии с направлением взгляда, указанного стрелками на линии сечения (рис. 266, б). Допускается располагать наклонные разрезы на любом месте поля чертежа (рис. 267) вне проекционной связи с видом, но с учетом направления взгляда. При необходимости наклонные разрезы могут располагаться с поворотом (разрез А—А на рис. 267).



МЕСТНЫЕ РАЗРЕЗЫ


Если требуется выяснить конструкцию изделия лишь в отдельном ограниченном месте, можно применить разрез, называемый местным. Линия, ограничивающая местный разрез, выполняется сплошной волнистой линией.

На рис. 268, а выполнены примеры местных разрезов, благодаря которым выявляется форма некоторых элементов детали.

Если местный разрез выполняется на части предмета, представляющей собой тело вращения (рис. 268, б) и, следовательно, изображенной с осевой линией, то местный разрез с видом могут разделяться этой осевой линией.





СЛОЖНЫЕ РАЗРЕЗЫ — СТУПЕНЧАТЫЕ И ЛОМАНЫЕ


Кроме простых разрезов, когда применяется одна плоскость, употребляются разрезы сложные при двух и более секущих плоскостях.

Сложные разрезы разделяются на ступенчатые и ломаные.

Сложный разрез, образованный двумя и более секущими параллельными плоскостями, называется ступенчатым. Ступенчатые разрезы могут быть горизонтальными, фронтальными и профильными.

Пример ступенчатого горизонтального разреза показан на рис. 269, а. Две секущие плоскости расположены параллельно горизонтальной плоскости проекции. Чертеж детали с таким разрезом представлен на рис. 269, б. Направление секущих плоскостей указано разомкнутыми линиями (линиями сечения). У начального и конечного штрихов линии сечения имеются стрелки с одной и той же буквой. Линия сечения имеет также перегибы, показывающие места перехода от одной секущей плоскости к другой. Перегибы линии сечения выполняются той же толщины, как и штрихи разомкнутой линии. Стрелки указывают направление взгляда.

При выполнении ступенчатого разреза секущие плоскости совмещают в одну плоскость, и ступенчатый разрез оформляется как простой. Линии, разделяющие два сечения друг от друга в местах перегибов на ступенчатом разрезе, не указываются.

На рис. 270, а показан пример фронтального ступенчатого разреза, выполненного тремя секущими плоскостями, положение которых отмечено на виде сверху ступенчатой линией сечения (рис. 270, в).

Допускается сложные разрезы располагать вне проекционной связи с другими изображениями (рис. 270, б).

Профильные ступенчатые разрезы выполняются аналогично.

Ломаные разрезы — это разрезы, полученные при сечении предмета не параллельными, а пересекающимися плоскостями (рис. 271). В этом случае одна секущая плоскость условно повертывается около линии пересечения секущих плоскостей до совмещения с другой секущей плоскостью, параллельной какой-либо из основных плоскостей проекций, т. е. ломаный разрез размещается на месте соответствующего вида.

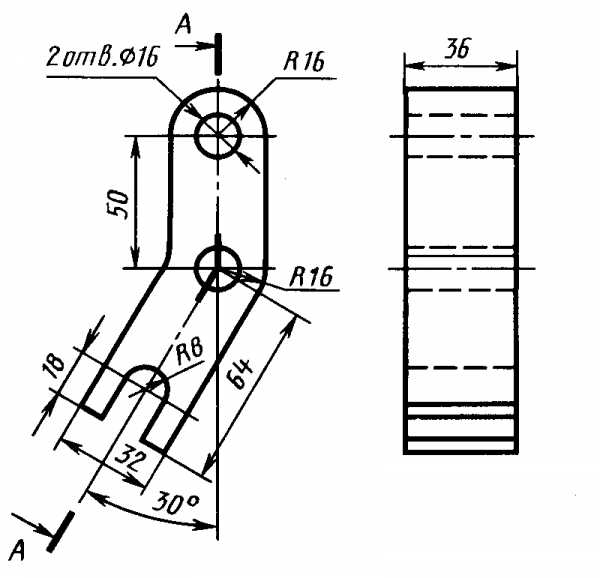

На рис. 271 рычаг рассечен двумя пересекающимися секущими плоскостями, одна из которых является фронтальной плоскостью. Секущая плоскость, расположенная левее, мысленно поворачивается вокруг линии пересечения секущих плоскостей до совмещения с фронтальной секущей плоскостью. Вместе с секущей плоскостью поворачивается расположенная в ней фигура сечения детали. На виде спереди дано изображение рассеченной детали после выполнения указанного поворота. На рис. 271 для наглядности нанесены линии связи и положение части детали после поворота. Эти построения на чертеже не показывают.

Ломаный разрез может быть получен при сечении тремя пересекающимися плоскостями (рис. 272).

При выполнении ломаного разреза, когда одна секущая плоскость поворачивается до совмещения с другой, элементы предмета, расположенные за ней, не поворачиваются: они изображаются так, как они проецируются на соответствующую плоскость проекций при условии, что разрез не выполняется. Выступ Б (рис. 273, а), находящийся за поворачиваемой секущей плоскостью, в повороте не участвует: его изображения выполняются на чертеже в проекционной связи.

Исключением из этого правила могут быть случаи, когда элементы предмета расположены симметрично относительно поворачиваемой секущей плоскости. В этих случаях выполняется поворот таких элементов предмета вместе с секущей плоскостью. Рычаг (рис. 273, б) имеет два ушка, расположенные симметрично относительно секущей плоскости. Ушко поворачивается вместе с секущей плоскостью при ее совмещении с профильной плоскостью.

Направление поворота секущей плоскости может не совпадать с направлением взгляда (рис. 273, в).

forkettle.ru

Сложные разрезы

Разрез считается сложным при наличии двух и более плоскостей. Если эти плоскости параллельны, то разрез называется ступенчатым(рис.2.6). Выполняется так, как будто разрезается одной плоскостью, без каких-либо линий в месте ступеньки (штриховка на фронтальной проекции без переходов). Секущие плоскости обозначены утолщенной разомкнутой линией сечения с буквами и стрелками, и утолщенными штрихами в местах перегибов, где показывают конец одной и начало другой секущей плоскости (буквы у перегибов не указывают). Сложный разрез обязательно обозначается русскими заглавными буквами (например,А – Ана фронтальной проекции).

На рис.2.7 показанломаныйразрез. Наклонную плоскость разреза мысленно повертывают до совмещения со второй плоскостью (параллельной фронтальной плоскости проекций), затем строят разрез. Оформление ломаного разреза аналогично ступенчатого.

Рис.2.6 Рис.2.7.

Сечение

Сечение– изображение фигуры, лежащей в секущей плоскости. Линии детали, находящиеся за секущей плоскостью, не показывают, за исключением краев цилиндрических, конических и других отверстий круглого сечения (рис.2.8). На рисунке контур окружности прерывается там, где проходит канавка, и сохраняется там, где проецируется отверстие (наверху).

На рис.2.9 показаны вынесенные за пределы проекции сечения – вынесенные сечения(обведены толстой контурной линией) и наложенное на проекцию сечение –наложенное сечение(обведено тонкой линией). На рисунке показаны три случая вынесенных сечений:

Рис.2.8.

Рис.2.9.

Рис.2.10.

  • симметричное сечение, расположенное на продолжении секущей плоскости – его не обозначают буквами;

  • несимметричное сечение, расположенное на продолжении секущей плоскости – его обозначают стрелками;

  • несимметричное сечение, изображенное в удалении от секущей плоскости (на рис. профильная проекция) – его обозначают стрелками и буквами. Наложенное сечение обозначают стрелками, если оно несимметрично.

  • На длинных деталях сечение нередко показывают в разрыве (рис.2.10). Если сечение несимметрично, его обозначают стрелками.

Выбор изображений на чертеже

Главнымсчитается изображение, дающее наибольшее представление о форме и размерах предмета, а также обеспечивающее наилучшее использование поля чертежа. Главное изображение располагают на фронтальной проекции.

Необходимоеколичество изображений зависит от формы предмета, которая должна быть ясна из чертежа. Иногда для этого достаточно одной проекции (рис.2.12,а), например, для предметов, состоящих из тел вращения, для других – две и более. На рис.2.12,бпоказаны примеры предметов, требующие двух изображений: например, предметы, имеющие форму правильных призм (шестигранных и др.) и параллелепипеды с цилиндрическими скруглениями.

а б

Рис.2.11.

Если предмет имеет внизу выступы или выемки некруглой формы, следует дать вид снизу или в простейших случаях показать соответствующие линии невидимого контура на виде сверху (см. рис.2.3).

studfile.net

сложный разрез - это... Что такое сложный разрез?


сложный разрез

3.22 сложный разрез: Разрез, выполненный двумя и более секущими плоскостями.

Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.

  • Сложный проводник
  • сложный термин

Смотреть что такое "сложный разрез" в других словарях:

  • Сложный разрез — – разрез, выполненный двумя и более секущими плоскостями. [ГОСТ 2.305 2008] Рубрика термина: Проектирование Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги, Автотехника …   Энциклопедия терминов, определений и пояснений строительных материалов

  • разрез сложный — Разрез, выполненный при помощи нескольких секущих плоскостей ступенчатый, ломаный [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)] Тематики проектирование, документация EN offset section DE komplizierter Schnitt FR …   Справочник технического переводчика

  • Разрез — У этого термина существуют и другие значения, см. Разрез (значения). Мотор Мерлин в разрезе по оси цилиндра …   Википедия

  • РАЗРЕЗ СЛОЖНЫЙ — разрез, выполненный при помощи нескольких секущих плоскостей ступенчатый, ломаный (Болгарский язык; Български) сложен разрез (Чешский язык; Čeština) zalomený [lomený] řez (Немецкий язык; Deutsch) komplizierter Schnitt (Венгерский язык; Magyar)… …   Строительный словарь

  • ломаный разрез — 3.8 ломаный разрез: Сложный разрез, выполненный пересекающимися плоскостями. Источник: ГОСТ 2.305 2008: Единая система конструкторской документации. Изображения виды, разрезы, сечения …   Словарь-справочник терминов нормативно-технической документации

  • ступенчатый разрез — 3.23 ступенчатый разрез: Сложный разрез, выполненный параллельными секущими плоскостями. Источник: ГОСТ 2.305 2008: Единая система конструкторской документации. Изображения виды, разрезы, сечения …   Словарь-справочник терминов нормативно-технической документации

  • ГОСТ 2.305-2008: Единая система конструкторской документации. Изображения - виды, разрезы, сечения — Терминология ГОСТ 2.305 2008: Единая система конструкторской документации. Изображения виды, разрезы, сечения оригинал документа: 3.1 вертикальный разрез: Разрез, выполненный секущими плоскостями, перпендикулярными к горизонтальной плоскости… …   Словарь-справочник терминов нормативно-технической документации

  • Проектирование — Термины рубрики: Проектирование Абрис Автоматизация проектирования Авторский надзор в строительстве Анализ проекта …   Энциклопедия терминов, определений и пояснений строительных материалов

  • Прямая кишка человека — Разрез прямой кишки Прямая кишка (лат. rectum)  конечная часть пищеварительного тракта, названная так за то, что идет прямо и не имеет изгибов. Прямой кишкой называется сегмент толстой кишки книзу от …   Википедия

  • Прямая кишка — Разрез прямой кишки Прямая кишка (лат. rectum) оконечная часть пищеварительного тракта, названная так за то, что идет прямо и не имеет изгибов. Прямой кишкой называется сегмент толстой кишки книзу от сигмовидной кишки и до ануса (лат. anus), или… …   Википедия


normative_reference_dictionary.academic.ru

6.2.3 Сложные разрезы

Сту­пенчатый разрез – разрез, образованный двумя и более секу­щими параллельными плоскостями (рис. 5.11). Ступенчатые разрезы могут быть горизон­тальными, фронтальными и профильными. Линия сечения имеет перегибы, показывающие места перехода от од­ной секущей плоскости к другой. Ступенча­тый разрез оформляется как простой. Линии, разделя­ющие два сечения друг от друга в местах перегибов на ступенчатом разрезе, не указываются.

Допускается сложные разрезы располагать вне проекционной связи с другими изображениями.

Рисунок 5.11 Ступенчатый разрез Рисунок 5.12 Ломаный разрез

Ломаные разрезы — это разрезы, полученные при сечении предмета не параллельными, а пересекающи­мися плоскостями (рис. 5.12). В этом случае одна секу­щая плоскость условно поворачивается около линии пересечения секущих плоскостей до совмещения с дру­гой секущей плоскостью, параллельной какой-либо из основных плоскостей проекций, т. е. ломаный разрез размещается на месте соответствующего вида.

5.3 Сечения

Сечение – это изображение, получа­ющееся при мысленном рассечении предмета одной или несколькими плоскостями, на сечении показывается только то, что расположено непосредственно в секущей плоскости, все, что лежит за ней, не изображает­ся (рис. 5.13).

А) б) в)

Рис. 5.13 Отличие сечения от разреза Рис. 5.14 Вынесенные сечения (а, б),

наложенное сечение (в)

Вынесенные сечения (предпочтительны) - располагают на свободном месте чертежа (рис. 5.14, а) или в разрыве изображения пред­мета (рис. 5.14, б). Контур вычерчивают сплошными толстыми линиями.

Наложенные сечения - располагают на соответствующем изображении предмета (рис. 6.14, в). Контур вычерчивают сплошными тонкими линиями.

Правила выполнения сечений

1) При выполнении сечений по­ложение секущей плоскости должно быть показано ли­нией сечения с указанием стрелками направления взгляда, а над самими сечениями выполняется надпись (рис. 5.15).

2) При совпадении секущей плоскости с осью отверстия, контур отверстия в сече­нии показывается полностью, хотя этот контур и не расположен в секущей плоскости т. е. сечение оформляется как разрез (рис. 5.15, б).

3) При симметричной фигуре сечения положение секущей плоскости не указывается. Для несимметричных сечений, расположенных в разрыве или наложенных, положение секущей плоско­сти указывается линией сечения со стрелками, но бук­вами не обозначается (рис. 5.16).

а) б) в)

Рисунок 5.15 Рисунок 5.16

4) Если сечение получается состо­ящим из отдельных частей, то сечение должно быть заменено разрезом (рис. 5.17).

5) Сечение при необходимости можно поворачивать, добавляя к надписи над ним знак.

Рисунок 5.17

studfile.net

Наклонный разрез

Наклонным называется разрез, секущая плоскость которого составляет с горизонтальной плоскостью проекций угол, отличный от прямого.

Местный разрез

Местным называется разрез, служащий для выяснения устройства предмета лишь в отдельном, ограниченном месте.

Обозначение сложных разрезов

Кроме линии сечения штрихи разомкнутой линии проводят также в местах перехода с одной секущей плоскости на другую.

Тип

Вид

Пример обозначения

разреза

обозначения



Ступенчатый

Положение



секущих



плоскостей и



направление



взгляда







Надпись над





изображением





Положение



Ломаный

секущих



плоскостей и



направление



взгляда



Надпись над









изображением



Ступенчатый разрез

Ступенчатым

называется сложный разрез, секущие плоскости которого параллельны.

studfile.net

4.4. Совмещение разрезов с видами

Структура обозначения положения секущей плоскости на чертеже показана на рис. 21.

Рис. 21. Структура обозначения положения секущей плоскости

Стрелки, применяемые для указания направления взгляда, должны иметь такую же форму и размеры, как и стрелки для обозначения видов (см. рис. 8). Обратите внимание, что направление стрелок при обозначении положения секущей плоскости, должно соответствовать направлению взгляда при построении того вида, в границах которого полностью или частично будет располагаться разрез.

Изображений на чертеже должно быть минимальное количество. Для уменьшения количества изображений применяется совмещение разрезов с видами. В большинстве случаев разрез совмещается с тем видом, который располагается по направлению взгляда наблюдателя на плоскости проекций, параллельно которой ориентирована секущая плоскость. Фронтальный разрез размещают на месте вида спереди или сзади (см. рис. 13), горизонтальный – на месте вида сверху или снизу (см. рис. 14), профильный – на месте вида слева или справа (см. рис. 15).

Возможны три варианта совмещения:

в границах вида располагают полный разрез, т. е. выполняют полное совмещение разреза

ссоответствующим видом, как на рис. 13, 15, 18. Такое совмещение делают тогда, когда разрез представляет собой несимметричную фигуру, а на виде нет видимых контуров конструктивных элементов, форму которых нужно раскрыть;

в границах вида располагают часть вида и часть соответствующего разреза, разделяя их сплошной волнистой линией (рис. 22). Такое совмещение выполняют тогда, когда разрез или вид представляют собой несимметричные фигуры и на виде имеются видимые контуры конструктивных элементов, форму которых нужно раскрыть (на рис. 22, для того, чтобы форма паза на передней стенке предмета была понятна, необходимо оставить видимой часть вида спереди с этим пазом). Как правило, при подобном совмещении простые разрезы не обозначают;

в границах вида располагают половину вида и половину соответствующего разреза, разделяя их штрихпунктирной линией, являющейся осью симметрии вида и разреза (рис. 23). Таким образом, этот вариант совмещения можно применить, только если полный вид и полный разрез в отдельности представляют собой симметричные фигуры. Тогда по половине симметричного изображения легко понять полную форму. Вид принято располагать слева от оси симметрии, а разрез справа или вид располагать сверху, а разрез снизу. Обозначение разрезов в этом случае про-

изводится по правилу, изложенному в подразд. 4.3.

Примечания: 1. Если совмещаются часть вида и часть соответствующего разреза или половина вида и половина разреза, то на части вида штриховые линии не проводят.

2.Если при совмещении на одном изображении симметричных частей вида и разреза, какая-либо линия (например ребро) совпадает с осью симметрии, то эта линия (ребро) должна быть показана,итогдавидотразреза отделяетсясплошнойволнистойлинией, котораяпроводитсялевее(рис. 24, а)или правее (рис. 24, б) оси симметрии.

На рис. 13 … 16, 20 были приведены примеры с одним разрезом предметов. Для предметов сложной формы приходится выполнять несколько разрезов (рис. 18, 25 … 27), причем отдельные разрезы приходится иногда располагать вне видов на свободном поле чертежа.

14

Рис. 22. Совмещение несимметричных вида и разреза

Рис. 23. Совмещение симметричных вида и разреза (половины вида и половины разреза): а – разрез не обозначается; б – разрез обозначается

Рис. 24. Совмещение симметричных вида и разреза, когда ребро совпадает с осью симметрии: а – ребро показано на разрезе; б – ребро показано на виде

15

Рис. 25. Выполнение разрезов на видах спереди,

Рис. 26. Возможный вариант совмещения

сверху и слева (совмещены половины видов

половины вида и половины разреза

и половины разрезов)

на изображении сверху на рис. 25

Рис. 27. Выполнение разрезов на видах спереди, сверху и слева (на видах размещены полные разрезы)

16

4.5. Сложные разрезы

Выявление формы внутренних полостей предметов, имеющих сложное внутреннее устройство, при помощи простых разрезов приводит к необходимости выполнять их большое количество, что затрудняет чтение чертежа. В таких случаях применяют сложные разрезы. Сложные разрезы всегда обозначают.

Сложным разрезом называют разрез, который получают при помощи двух и более секущих плоскостей. Сложные разрезы разделяются на ступенчатые и ломаные.

Ступенчатый разрез – это разрез, образованный несколькими параллельными секущими плоскостями (рис. 28).

При построении разреза секущие плоскости совмещают в одну, и ступенчатый разрез приобретает форму простого. Ступенчатые разрезы, так же как и простые, могут быть горизонтальными, фронтальными, профильными и наклонными (рис. 28 … 31).

Положение каждой секущей плоскости обозначают штрихами разомкнутой линии, места перехода от одной плоскости к другой (ступеньку) выполняют такими же штрихами. У начального и конечного штрихов указывают стрелкой направление взгляда наблюдателя и ставят одну и ту же букву. То есть, несмотря на то, что секущих плоскостей несколько, буквенные обозначения их одинаковы.

На ступенчатом разрезе линия перехода от одной плоскости к другой (ступенька) не изображается. На чертеже может быть несколько ступенчатых разрезов.

Примечание. Правая плоскость (см. рис. 28) может пересекать как нижнее, так и верхнее квадратное отверстие.

Рис. 28. Образование фронтального ступенчатого разреза

Рис. 29. Горизонтальный ступенчатый разрез

17

Рис. 30. Профильный ступенчатый разрез

Рис. 31. Наклонный ступенчатый разрез

Для симметричных предметов рекомендуется рассекать их плоскостями так, чтобы полный ступенчатый разрез стал симметричной фигурой, что позволит соединить половину вида и половину разреза (рис. 32).

Не следует стремиться выявлять все внутреннее строение предмета одним сложным разрезом. Для образования ступенчатого разреза рекомендуется применять не более трех секущих плоскостей.

Рис. 32. Совмещение половины ступенчатого разреза с половиной вида спереди

Ломаный разрез – это разрез, образованный двумя пересекающимися секущими плоскостями (рис. 33). Первая секущая плоскость выбирается параллельной, а вторая наклонной по отношению к основной плоскости проекций. При выполнении ломаного разреза наклонную секущую плоскость условно поворачивают до совмещения с первой секущей плоскостью, и из этого положения осуществляется проецирование получившейся фигуры сечения на параллельную ей плоскость проекций. При повороте наклонной секущей плоскости элементы предмета, видимые за ней, поворачивать не нужно, а следует строить их изображение в прямой проекционной связи с той плоскостью проекций, на которую производится проецирование. Подобным образом построен на верху цилиндрического выступа предмета (см. рис. 33) прямоугольный паз, который не связан с наклонной секущей плоскостью. Исключением из этого правила является вариант, когда видимые элементы конструктивно связаны с рас-

18

секаемым элементом. В подобном случае эти видимые за секущей плоскостью элементы поворачиваются вместе с рассекаемым элементом (рис. 34).

Ломаные разрезы в зависимости от того, на какой плоскости проекций (на каком виде) они будут располагаться, делятся на фронтальные, горизонтальные и профильные.

Положение каждой секущей плоскости обозначают штрихами разомкнутой линии. В месте пересечения секущих плоскостей также ставятся такие штрихи. У начального и конечного штрихов указывают стрелкой направление взгляда наблюдателя и ставят одну и ту же букву. Обратите внимание, что буква у наклонного штриха независимо от наклона плоскости изображается прямо.

Примечание. На рис. 33 наклонная секущая плоскость может пересекать как нижнее, так и верхнее отверстия. Построение ломаного разреза и в том, и в другом случае будет одинаковым.

Рис. 33. Образование фронтального ломаного разреза

Рис. 34. Проецирование элементов, конструктивно связанных с наклонной секущей плоскостью

19

studfile.net

Сложные разрезы. Чтение чертежей.

ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ДОПОЛНИТЕЛЬНОГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

ДОНЕЦКИЙ РЕСПУБЛИКАНСКИЙ ИНСТИТУТ ДОПОЛНИТЕЛЬНОГО ПЕДАГОГИЧЕСКОГО ОБРАЗОВАНИЯ

Кафедра естественно - математических дисциплин и методики их преподавания

Отдел технологии

КУРСОВАЯ РАБОТА

Сложные разрезы: ступенчатый и ломаный.

Чтение чертежей, содержащих сечения и разрезы.

9 класс.

Слушатель группы

4.8.2.

«Управление качеством технологического обучения

в условиях реализации новых образовательных стандартов»

Душкина Ирина Александровна

Учитель трудового обучения, технологий и черчения

Руководитель выпускной работы: К защите

Беликова И.Г. методист РИДПО ____________________________



(подпись заведующего кафедрой)

2018 г.

Аннотация

В современном обществе чертежи - это не только средство общения инженеров, конструкторов и рабочих, - это фундамент графической культуры человека, живущего в современном техногенном мире. Возросла роль операций, связанных с восприятием и обработкой различной информации. Схематические и знаковые модели позволяют в абстрактной, символической форме не только показывать взаимно-однозначное соответствие объектов и их графических изображений, но и принципиально изменять способы решения пространственных и других задач. Чертежи - это один из ключей к успешному оперированию современными видами информационных систем.

Данное издание является учебным пособием по черчению, которое разработано в соответствии с Государственным образовательным стандартом основного общего образования. Имеет целью сформировать у учащихся отношение к чертежу как к одному из главных и необходимых методов общения людей в их практической деятельности, научить осознанно читать чертежи и схемы, самостоятельно выполнять графические документы для изготовления предметов трудовой учебной деятельности.

Наряду с теоретическим материалом включены вопросы и задания, графические и практические работы, необходимые для закрепления и повторения пройденного материала. Учебное пособие хорошо иллюстрировано. Его содержание предусматривает ознакомление учащихся с основами современного производства и с местом графических документов в производственной деятельности людей. Способствует формированию системы знаний, необходимых для выполнения графических документов; содействию учащимся в выполнении учебных функций, связанных с чтением графических материалов; развитию у учащихся пространственного мышления; формированию способности к самостоятельной работе с учебным материалом; формированию у учащихся качеств, необходимых для технического творчества и участия в рационализаторской деятельности.

Оглавление

Аннотация…………………………………………………………………………2

Введение……………………………………………………………………….…..4

Раздел. Разрезы на чертежах……………………………………………………...5

§ Сложные разрезы: ступенчатый и ломаный 5

§ Чтение чертежей, содержащих сечения и разрезы ………………………….13

Выводы……………………………………………………………………………18

Список используемой литературы………………………………………………19

Введение

Для современного человека устное и письменное общение является привычной и постоянной жизненной потребностью. Тем не менее, намного раньше письменности появились графические изображения.

Вся история развития человеческого общества была тесно связана с усовершенствованием искусства выполнения изображений. Но следует помнить, что появление чертежей обусловлено потребностями практической деятельности человека.

В современной жизни человек сталкивается с разнообразными графическими изображениями: рисунками, чертежами, схемами, планами, картами, графиками, диаграммами и т.п. В этих условиях словесная форма передачи и сохранения информации утратила свою универсальность.

Любая графическая информация отличается от словесной большей

конкретностью, выразительностью и лаконичностью. Среди других графических изображений особое место занимают чертежи. По ним на производстве изготавливают различные предметы. По чертежам можно выяснить строение изделия и взаимодействие его частей. Значит, чертежи нужны для сборки и ремонта изделий. Трудно представить те области практической деятельности человека, где бы не находили применения чертежи. По чертежам возводят жилые дома, строят плотины, шахты, электростанции, прокладывают железные и шоссейные дороги. По ним изготавливают мебель, шьют одежду и обувь.

В этом разделе изложены правила выполнения сложных разрезов: ломаных и ступенчатых, задания для построения этих разрезов. А также правила чтения чертежей, содержащих разрезы и сечения, и задания по чтению чертежей по контрольным вопросам.

Раздел. Разрезы на чертежах.

§ Сложные разрезы: ступенчатый и ломаный

Опорные понятия: сложный разрез, ступенчатый разрез, ломаный

разрез, секущая плоскость.

Назначение сложных разрезов.

Некоторые детали имеют отверстия, пустоты, выемки, расположенные в разных плоскостях. Их нельзя выявить простым разрезом, с помощью одной секущей плоскости.

Рассмотрите рисунки. На первом из них изображена плита кондуктора, отверстия и прорезь в которой расположены так, что их невозможно выявить с помощью одной секущей плоскости. Аналогично и на втором. Если же в разрезе показать только одно прямоугольное отверстие, то этого будет недостаточно для уяснения формы детали. Выполнять несколько различных разрезов тоже нецелесообразно. Поэтому в таких случаях применяют сложный разрез, выполняемый двумя секущими плоскостями или более.

Сложными называются разрезы, полученные в результате рассечения детали двумя и более секущими плоскостями.

В зависимости от расположения секущих плоскостей сложные разрезы разделяются на ступенчатые и ломаные.

Ступенчатым разрезом называется сложный разрез, если секущие плоскости параллельны. Они образуют восходящие или нисходящие ступени. Отсюда и название – ступенчатый разрез.

Ломаным разрезом называется сложный разрез, если секущие плоскости пересекаются.

В зависимости от расположения секущих плоскостей сложные разрезы, так же, как и простые, могут быть горизонтальными, фронтальными и профильными. Рассмотрите примеры ниже.

Горизонтальный Профильный ступенчатый А-А и простой Б-Б

ступенчатый разрезы

разрез

Построение и обозначение сложных разрезов

Рассмотрим таблицу 1.

На фронтальном ступенчатом разрезе выполнена деталь,

условно рассеченная тремя параллельными секущими

плоскостями, каждая из которых выявляет форму отдельного

отверстия. Первая плоскость показывает сквозные

цилиндрические отверстия, вторая плоскость – прямоугольное призматическое отверстие, третья – прорез несложной формы.

На горизонтальном виде место входа секущей плоскости показывается разомкнутой линией со стрелкой, указывающей направление взгляда, и заглавной буквой А, обозначающей название секущей плоскости. Далее движение плоскости указывается штрихами линии сечения и заканчивается разомкнутой линией выхода секущей плоскости со стрелкой и такой же буквой А. На месте главного вида все три секущие плоскости совмещаются в плоскости чертежа, образуя ступенчатый разрез. Над разрезом наносится надпись, указывается обозначение секущей плоскости А-А.

Таблица №1

На профильном ломаном разрезе изображена деталь, часть которой не параллельна ни одной из основных плоскостей проекций. Поэтому, чтобы показать форму сечения отверстий, углублений и прореза, предмет условно рассечен двумя секущими пересекающимися плоскостями.

На фронтальной проекции показано место входа секущей плоскости разомкнутой линией со стрелкой, указывающей направление взгляда, и заглавной буквой А(снизу вверх). Движение плоскости происходит по оси симметрии этой детали до того места, где она пересекается со второй плоскостью (или «ломается»), чтобы продолжить свое дальнейшее движение к концу изображенного предмета. Место пересечения двух плоскостей на чертеже обозначается штрихами линии сечения разомкнутой линией. На месте выхода секущей плоскости, которая идет на продолжении оси симметрии выполняется разомкнутая линия, перпендикулярно которой проставляется стрелка, и буква А.

На месте профильного вида, строится профильный разрез, в котором наклонная секущая плоскость совмещена с вертикальной секущей плоскостью. Так избегают искажения разреза. Ломаный разрез подписывают буквами А-А.

Рассмотрим еще один случай построения ломаного разреза.

Построение фронтального ломанного разреза при котором происходит удлинение левой части детали из-за ее натуральной величины.

Задания для упражнений:

  1. На рисунке даны разные виды разрезов. Определи их и

запиши в тетради их названия по форме: 1 - …………
2 - ……и т.д.

  1. Определи в каких случаях необходимо выполнить ступенчатый разрез.

Перенеси чертежи на прозрачную бумагу, выполни и обозначь разрезы.

  1. Найди ошибки в построении и обозначении ломаных разрезов. Сделай правильный чертеж.

Реши любое из предложенных заданий:

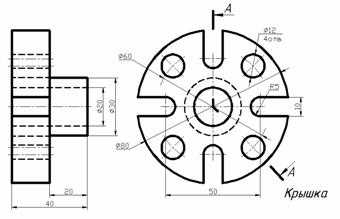

Построй и обозначь сложный разрез.

Задание 1. Задание 2.

Задание 3. Задание 4

§ Чтение чертежей, содержащих сечения и разрезы.

Мы уже знаем, что прочесть чертеж – это воссоздать в воображении форму изображенного на нем предмета, строение и взаимное размещение его отдельных частей. Это процесс очень сложный, требует значительного умственного напряжения и определенных умений. Чтение чертежей можно производить по определенному плану, с которым мы знакомы из курса черчения 8 класса. В него входят следующие этапы:

  1. Прочитать основную надпись чертежа. Название поможет дать нам представление о назначении и, возможно, об устройстве детали.

  2. Определить какие изображения даны на чертеже (виды, разрезы, сечения), прочесть имеющиеся надписи.

  3. Рассмотреть изображения во взаимной связи и попытаться определить форму со всеми подробностями.

  4. Определить размеры детали и ее отдельных элементов.

Чертежи, содержащие сечения и разрезы, целесообразно читать по контрольным вопросам, потому что они составлены к конкретным деталям.

Рассмотрим пример.

На рисунке ниже изображена деталь – угольник, изготовлена из стали, вычерчена в масштабе 1:2.

Контрольные вопросы:

  1. Как называются виды, имеющиеся на чертеже?

На данном чертеже деталь представлена фронтальным разрезом, горизонтальным и профильным видами и местным видом Б.

  1. Какой разрез имеется на чертеже? Почему он не обозначен?

На чертеже представлен простой фронтальный разрез. Он не обозначен, потому что он продольный и секущая плоскость совпадает с осью симметрии детали.

  1. С какой целью применено изображение, отмеченное надписью Вид Б?

Изображение Вид Б является местным видом. Он показывает отдельную ограниченную часть детали – полуцилиндрическую выемку радиусом 12 мм.

  1. Чему равны габаритные размеры детали?

Габаритные размеры детали таковы: длина – 180мм, ширина – 88мм, высота – 122 мм.

  1. Сочетанием каких геометрических тел образована форма угольника?

Деталь образована прямоугольной призмой длиной 180мм и высотой 30мм со скругленными углами слева (радиус сопряжений 14мм). С правой стороны к верхней части по всей ширине детали присоединен параллелепипед высотой 50мм и шириной 26мм. К его верхней части примыкает полуцилиндр радиусом 44мм и такой же шириной(26мм). В этой части детали имеется сквозное цилиндрическое отверстие диаметром 42 мм, его центр расположен на высоте 80мм по осевой линии. В нижней части детали также имеется сквозное цилиндрическое отверстие диаметром 40мм, на расстоянии 42мм от левого края. Центр отверстия находится на осевой линии детали. Снизу справа имеется полуцилиндрический вырез радиусом 12мм и длиной 80мм.

Задания для упражнений:

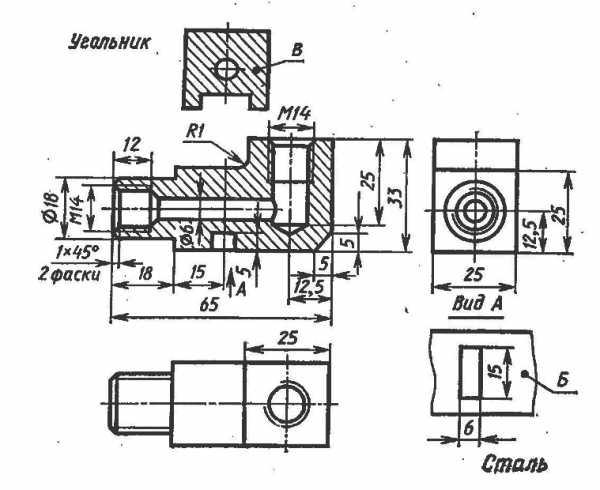

Прочитайте чертеж и ответьте на контрольные вопросы:

Вариант 1.

  1. Какие изображения, приведенные на чертеже, относятся к основным

видам? К местным видам?

  1. С какой целью применены изображения, отмеченные буквами Б и В? Почему одно из них не обозначено?

  2. Сочетанием каких геометрических тел образована форма детали?

  3. Чему равны габаритные размеры детали?

Вариант 2.

  1. Как называются виды, имеющиеся на чертеже?

  2. Есть ли на чертеже сечения? Сколько их?

  3. С какой целью на данном чертеже применено изображение, отмеченное буквой Б?

  4. Какие разрезы имеются на чертеже? С какой целью они выполнены?

  5. Объясните, какие особенности формы детали потребовали применения изображения, обозначенного буквой В.

  6. Чему равны габаритные размеры детали?

Вариант 3.

  1. Какие изображения, приведенные на чертеже, относятся к основным видам? местным видам?

  2. С какой целью применено изображение, отмеченное надписью Вид Б? Какие особенности формы детали потребовали его применения?

  3. Чему равны габаритные размеры детали?

  4. Что представляет собой изображение, отмеченное надписью АА: сечение или разрез?


ВЫВОДЫ

Изучение данного раздела направлено на формирование графической культуры учащихся, т.е. овладение графическим языком, используемым в технике, науке, производстве, дизайне и других областях деятельности.

Способствует обучению основным правилам и приемам графических построений; умению аккуратно и рационально работать, правильно применять чертежные инструменты и принадлежности; развитию статических и динамических пространственных представлений, и воображения, пространственного, образного и логического мышления. Содействует формированию эстетического вкуса, аккуратности. Формирует умения применять графические знания в новых ситуациях; развитие глазомера.

Развитию технических способностей способствуют практические работы, связанные с анализом содержания изображений на чертеже и чтением чертежей с целью определения различных сведений об изображенных на них предметах

Изучение предмета должно помочь учащимся облекать в графическую форму свои творческие замыслы, рационализаторские предложения, возникающие в процессе обучения.

Список использованной литературы

  1. Черчение: 8–9 кл. : программа для общеобразовательных

организаций : инвариантная составляющая / сост. Скляр В. Ф.,

Беликова И. Г., Денисенко Т. В., Грохольская Т. С., Душкина И. А.. –

2-е издание, доработанное. – ГОУ ДПО «Донецкий РИДПО». –

Донецк: Истоки, 2017. – 12 с.

  1. Черчение. Хаскин А.М., «Вища школа», 1985, 448с.

  2. Ботвинников А.Д., Черчение: Учебник для 7-8 кл. средних

общеобразовательных школ. – М.:Экзамен, 2011, - 223с.

  1. Сидоренко В.К., Черчение:(профил.уровень): учеб. Для 11 кл.

ощеобразоват.учеб.завед. с рус.яз.обучения/В.К.Сидоренко.-

К.:Освита, 2011.- 240с.

  1. С.К. Боголюбов. Черчение: учебник для машиностроительных

специальностей средних специальных учебных заведений, М.,

Машиностроение, 1981,-303стр.

6. Е.А.Василенко. Карточки-задания по черчению для 8 класса: пособие для

учителя.-М., Просвещение, 1990.- 239с.

  1. http://pedagogic.ru/books/item/f00/s00/z0000043/st036.shtml

  2. https://www.google.com.ua/search?q=%D1%81%D0%BB%D0%BE%D0%B6%D0%BD%D1%8B%D0%B5+%D1%80%D0%B0%D0%B7%D1%80%D0%B5%D0%B7%D1%8B&tbm=isch&tbo=u&source=univ&sa=X&ved=0ahUKEwi20JmwoJ7ZAhWCJSwKHZ08Dm8QsAQILA&biw=1280&bih=576

  3. https://cadinstructor.org/eg/lectures/2-vidy-razrezy-sechenia/

infourok.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
