Содержание

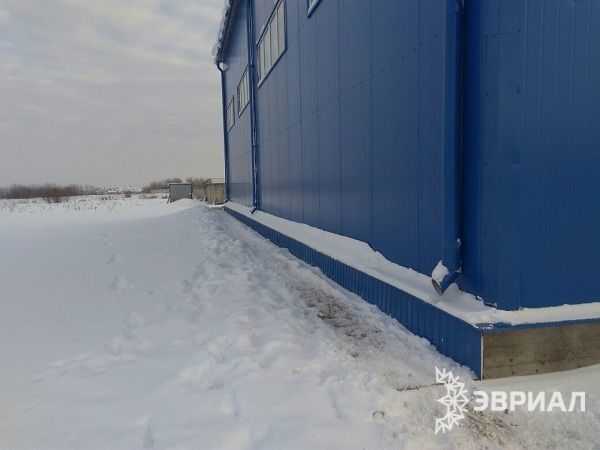

Цоколь здания из сэндвич панелей

Прочный фундамент и цоколь – один из самых основных и, пожалуй, главных критериев строительства надежного здания. Именно поэтому еще во время проектирования важно продумать условия долгосрочной эксплуатации основания для строительного объекта. Если речь идет о кирпичных и железобетонных постройках, здесь необходимо закладывать капитальный фундамент глубокого заложения, что обойдется в «копеечку». В связи с этим большую популярность приобрело строительство зданий из сэндвич-панелей, которые обладают легким весом. Для таких конструкций можно выбрать мелкозаглубленный фундамент, что значительно дешевле. К тому же, сделать фундамент и цоколь для здания из сэндвич-панелей легче и быстрее.

Варианты основания зданий из сэндвич-панелей

Для зданий, возведенных с использованием «сэндвичей», идеально подходит столбчатый и ленточный фундамент. Короткие сроки устройства, приемлемая цена, надежность и долговечность – основные преимущества данных типов основания под здание.

К примеру, ленточное основание для сооружений из сэндвич-панелей достаточно заложить на глубину 60 см при ширине 40 см. Это устраивает многих заказчиков, так как расход материалов в таком случае уменьшается, а строительство обходится значительно дешевле.

Столбчатый фундамент монтируется оперативнее, усадка также происходит намного быстрее по сравнению с ленточным.

Цоколь фундамента – что это и для чего он нужен?

Цоколем называют верхнюю часть фундамента, которая выступает над уровнем земли. Функции цоколя достаточно весомы:

  • опора верхней части сооружения;
  • защита от влаги, а если цоколь из сэндвич-панелей, то и от промерзания;
  • архитектурно-тектоническое значение.

Значимым моментом считается облицовка цоколя. Здесь важно подобрать материал, который будет устойчив к влаге, низким и высоким температурам, механическим воздействиям и, конечно же, эстетически соответствовать внешней отделке сооружения. Идеальным решением в данном случае являются сэндвич-панели для цоколя.

Высота цоколя

Высота цоколя для зданий из сэндвич-панелей влияет на температурный и влажностный режим нижнего перекрытия. При слишком низком цоколе подполье будет влажным и холодным. К тому же, если высота цоколя для стен из сэндвич-панелей будет не соразмерной, это придаст строению «бедный» вид. Обычно высота цоколя варьируется между 50-80 см.

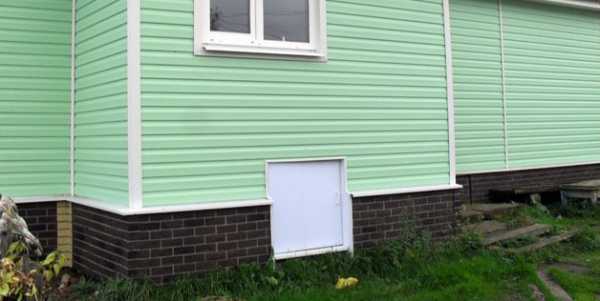

Цоколь здания из сэндвич панелей – надежная защита постройки

Бывает, что при строительстве зданий используют разные материалы. Комбинируя несколько их разновидностей, можно сэкономить на общей стоимости постройки, а также придать ей необычайный вид. Нередко строят цоколь здания из сэндвич панелей, а другие этажи из камня, кирпича, дерева или прочих материалов. Вообще, сэндвич панели отличаются от других аналогов целым набором преимуществ, в связи с чем их нередко используют для строительства всего объекта целиком.

Материал не просто привлекательно выглядит внешне, он также может похвастаться непревзойденными теплоизоляционными свойствами. То есть, применение сэндвич панелей избавляет от необходимости приобретения дополнительной теплоизоляции. Чтобы обшить здание подобным материалом, не нужно тратить много времени. Хотя без профессионалов в этом деле сложно обойтись. Поэтому рекомендуем обратиться в данном вопросе к компании Эвриал.

avrial.ru

видео-инструкция по установке своими руками, особенности металлических, стеновых планок, под кирпич, булыжник, какие лучше, размеры, цена, фото

Оформление цоколя – это важная составляющая фасадных работ. Несмотря на свою относительно небольшую площадь, цокольная часть здания оказывает немалое влияние на общее впечатление о строении, в целом придавая ему законченный вид. Существует несколько технологий внешнего оформления цоколя, среди которых особенно выделяются металлические цокольные панели – одно из самых оптимальных решений на сегодняшний день.

Металлические панели изготавливаются из тонких листов оцинкованной стали, которая после проката покрывается полимерным защитным слоем или порошковым красителем. Они придают ей необходимый цвет и надежно защищают от разрушительного воздействия влаги.

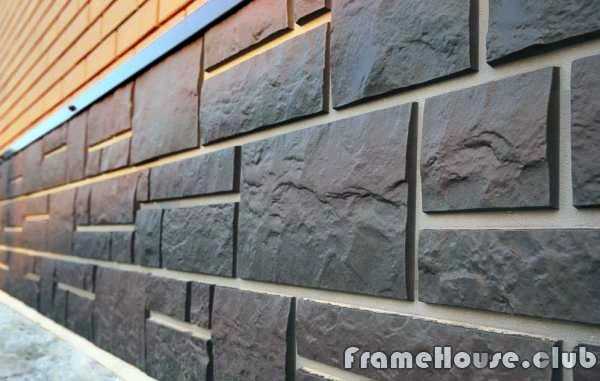

Цокольный сайдинг: фото

До тех пор, пока защитный слой не будет поврежден механическим способом, коррозия не коснется внутренней структуры панели. В отличие от ПВХ продукции металлический аналог является более прочным и долговечным.

Текстура готовой продукции может быть самая разная – наиболее популярной имитацией считается цокольная панель под кирпич и под булыжник, так как данные материалы чаще всего используются для отделки нижней части здания.

Качественная продукция создает искусную имитацию практически любой поверхности, при этом цена за каждый облицованный квадратный метр будет гораздо ниже оригинальной облицовки.

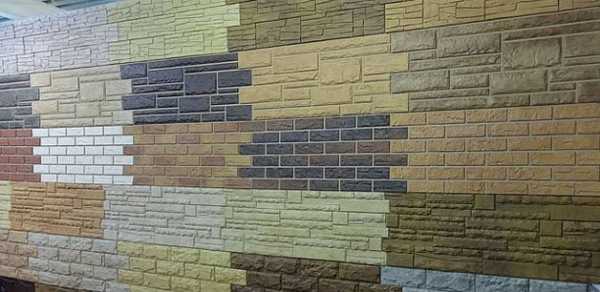

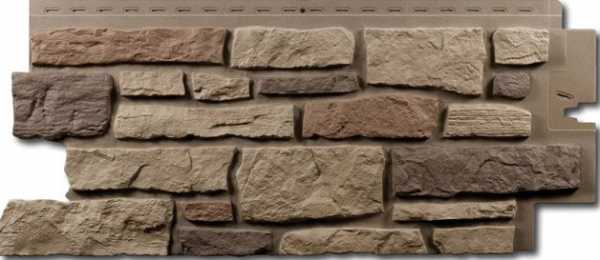

Виды цокольных панелей: фото

Так как установка цокольных панелей осуществляется по каркасной схеме – между стеной и облицовочным материалом укладывается утеплительная прослойка, посредством которой усиливаются теплоизоляционные характеристики нижней части здания. Также металлический сайдинг частично защищает наземную часть фундамента от воздействия влаги.

В данной статье вам будет предоставлена пошаговая инструкция о том, как осуществляется установка цокольных панелей своими руками. С ее помощью вы сможете произвести процесс монтажа полностью самостоятельно без каких-либо затруднений.

Установка панелей

Обрешетка

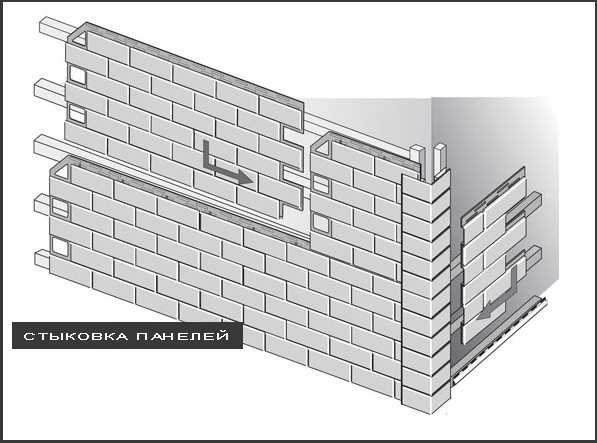

Схема установки

Данная технология имеет каркасную структуру, соответственно в первую очередь собирается обрешетка. В качестве материала можно использовать как деревянный брус, так и металлические профиля – второй вариант более предпочтителен, так как обшиваться будет нижняя часть здания, где практически всегда наблюдается повышенный уровень влажности.

Использование древесины резко сократит долговечность конструкции, в связи с чем, ее применение в данном случае не очень желательно.

Обратите внимание!
В данной статье мы рассмотрим только сборку металлического каркаса из профиля, как наиболее оптимальную конструкцию, так как деревянный аналог для этой цели практически не используется.

Для сборки каркаса вам понадобятся стоечные гипсокартонные профиля прямоугольной формы, соединительные переходники и стеновые крепления.

Из инструментов обязательно наличие:

  • перфораторной дрели,
  • шуруповерта,
  • ножниц по металлу,
  • рулетки,
  • строительного уровня.

Обратите внимание!
Использование потолочных профилей также допустимо, однако здесь важно учитывать толщину утопителя – он не должен выпирать за плоскость обрешетки.

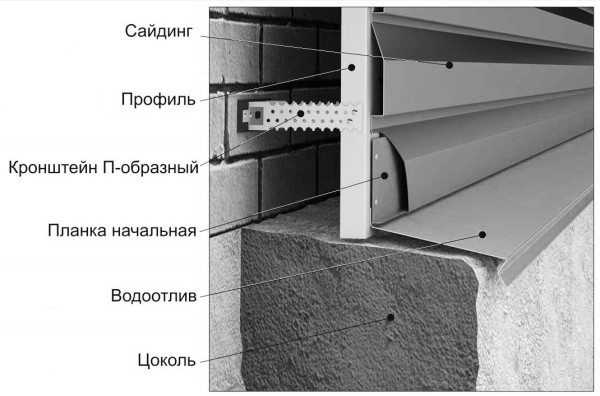

Обрешетка под металлический сайдинг

  • Чаще всего панели монтируются горизонтальным способом, соответственно направляющие крепятся параллельно земле. В первую очередь осуществляется разметка прямых горизонтальных линий, которые послужат ориентирами для установки цокольного профиля. Их месторасположение зависит от того, какая продукция имеется в наличии – размеры цокольных панелей у разных производителей могут серьезно отличаться;
  • Направляющие должны располагаться таким образом, чтобы верхняя и нижняя кромки панели имели под собой опору. Также желательно расположить в середине промежуточный профиль, который придаст панели дополнительную жесткость. Правильность расположения линий проверяется посредством строительного уровня;

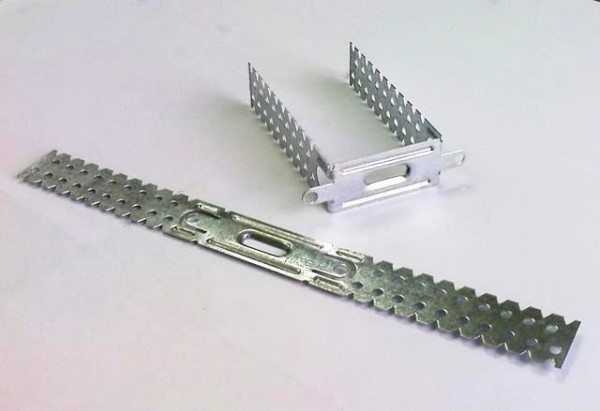

Крепление для профиля

  • По очерченным линиям монтируются стеновые крепления – если основой служит цокольная панель ЖБИ или стеновая цокольная панель, то их монтаж осуществляется посредством анкерных шурупов, которые вставляются в предварительно сделанные отверстия. Также следует поступать со всеми бетонными и кирпичными поверхностями;
  • В пазы креплений вставляются профили, которые фиксируются при помощи саморезов по металлу. В зависимости от того, какие фиксаторы применяются для монтажа обрешетки, может возникнуть необходимость загибания или удаления излишка крепежных усов;

Монтаж панелей

Утеплитель

При необходимости вы можете заполнить промежутки между обрешеткой листовым утеплителем для цоколя фундамента, тем самым усилив теплоизоляционные характеристики нижней части здания.

Существует несколько технологий утепления – в данном случае лучше всего использовать пенополистирольные плиты, которые практически не деградируют под воздействием повышенной влажности.

Утеплитель фиксируется посредством клеевого состава и анкерных шурупов с широкими пластиковыми шляпками “грибами”. Листы не должны выпирать за поверхность обрешетки – до наружного края профиля должно оставаться не менее 0,5 см свободного пространства.

Также следует проследить за отсутствием промежутков между листами утеплителя, так как это снизит теплоизоляционные характеристики покрытия.

Обшивка каркаса

  • Монтаж панелей начинается с установки стартовой полосы – она должна располагаться строго горизонтально, так как от этого целиком будет зависеть положение последующих элементов. На этом же этапе устанавливаются внешние и внутренние углы.
    Крепление всех элементов осуществляется посредством саморезов с широкой шляпкой. Фиксация не должна быть плотной – зазор между шляпкой и поверхностью панели должен составлять не менее 1,5 мм;

moypodval.ru

Виниловый цокольный сайдинг — особенности материала и монтаж

Сайдинг – один из самых распространённых во всём мире материалов, предназначенных для облицовки цоколя и фасада. Использование винилового цокольного сайдинга позволяет быстро и легко смонтировать долговечную и качественную защиту основного материала стен дома от различных воздействий.

Особое распространение виниловый сайдинг получил в загородном частном строительстве. Это связано с тем, что это доступный по цене и простой в установке материал, который, к тому же легко обрабатывается любыми инструментами. Все работы по монтажу панелей могут быть выполнены самостоятельно.

На современном рынке принято разделять понятия цокольного и фасадного сайдинга, но, по сути, это один и тот же материал (в большинстве случаев). Интересно отметить, что изначально сайдинг делался из древесины, но сегодня производители предлагают покупателям в основном виниловые модели, которые отличаются длительным сроком эксплуатации, а также великолепными техническими характеристиками.

Монтаж панелей для закрытия цоколя или фундамента может выполняться горизонтально или вертикально.

Технология производства

Виниловый сайдинг изготавливается из поливинилхлорида. Это современный материал, которой не боится воздействия воды, химических веществ, плесени и микроорганизмов. Он также неинтересен для грызунов. Помимо этого, материал очень прочен и легок, поэтому при монтаже ПВХ-панелей на цоколь или фасад не создается дополнительная нагрузка на фундамент здания.

Из уже упомянутого поливинилхлорида виниловый сайдинг состоит на 80-85%. Оставшаяся доля приходится на различные модификаторы, наполнители, краски, стабилизаторы. За счет использования этих веществ производители могут улучшить характеристики панелей, делая их максимально стойкими к температурным перепадам и влажности. Стоит отметить, что виниловый сайдинг, как утверждают специалисты, может эксплуатироваться в течение 40-50 лет без утраты основных рабочих характеристик.

Производственный процесс (на заводе одного из популярных производителей).

Обычный виниловый сайдинг производится по технологии экструзии. Это означает, что на начальном этапе изготовления материала он пребывает в жидком состоянии, после чего смесь протягивается через специальное устройство (экструзионная головка). В результате готовое изделие приобретает требуемую форму и структуру. Цокольные же панели изготавливаются методом литьевого формования.

Основные достоинства материала

Виниловый сайдинг для цоколя популярен, прежде всего, благодаря своим характеристикам. Среди основных преимуществ этого материала можно выделить следующие:

  • Цокольный сайдинг не горюч, он не поддерживает пламя, а только оплавляется при открытом воздействии огня.
  • Материал полностью инертен к воде – он не будет впитывать ее, ему не страшны коррозия и воздействие химических веществ.
  • Панели не боятся температурных и влажностных перепадов. Допустимый температурный диапазон эксплуатации от -50 до +50 градусов.
  • В процессе эксплуатации материал не будет выделять в атмосферу вредные для окружающей среды или человека вещества.
  • Стены цоколя фундамента или фасада, отделанные ПВХ-панелями с соблюдением правильной технологии монтажа, будут «дышать».
  • Цокольный сайдинг в некоторой степени утепляет дом. Помимо этого, в обрешетке, на которую происходит крепление ПВХ-панелей, можно разместить любой теплоизоляционный материал.
  • Материал не выцветет при постоянном воздействии ультрафиолета. Он также не будет деформироваться при ударных нагрузках.
  • Винил не накапливает статическое электричество и не является проводником.
  • Монтаж ПВХ-панелей для цоколя может быть произведен самостоятельно.

Помимо всего вышеперечисленного, виниловый сайдинг весьма доступен по цене, что подчас играет решающую роль в выборе отделочного материала для загородного дома.

Отличие цокольных панелей от фасадных

Как уже было отмечено выше, сайдинг принято разделять на две категории: цокольный и фасадный. Фасадный виниловый сайдинг имеет меньший вес, поэтому им принято обшивать стены здания. Кроме того, у фасадных панелей меньшая толщина, они также могут быть закреплены как на горизонтальной, так и на вертикальной обрешетке.

Как правило, для отделки дома используют сразу цокольный и фасадный сайдинг.

Цокольный сайдинг в конструкционном плане имеет некоторые отличия от фасадного. В связи с тем, что цоколь подвержен множеству самых разных воздействий (начиная от осадков и заканчивая случайными механическими ударами), отделочный материал для него должен иметь повышенные прочностные характеристики. Поэтому цокольный сайдинг обладает большей толщиной. Панели для цоколя более плотные по структуре, что позволяет обеспечить высокий уровень стойкости отделки к разрушению. Однако, цокольный сайдинг, в отличие от фасадных моделей, не может похвастать очень большим разнообразием оттенков и фактур.

Процесс монтажа

Отделка цоколя и фундамента сайдингом не требует наличия серьезных строительных навыков, поэтому такая работа может быть выполнена своими руками. Установить виниловый сайдинг можно практически на любое основание, даже без дополнительной подготовки последнего. Крепление панелей осуществляется при помощи гвоздей или саморезов. При этом обязательно следует оставлять небольшие компенсационные зазоры.

Стоит отметить, что сайдинг подходит только для отделки вертикальных поверхностей, в том числе и внутри помещений. Использовать цокольные панели в качестве кровли категорически не рекомендуется.

Как правило, цокольный сайдинг монтируют на сделанную заранее деревянную или металлическую обрешетку. В том случае, если дом деревянный, устройство обрешетки не потребуется – крепление панелей может быть произведено и на черновое основание.

Последовательность работ следующая:

  1. На поверхности монтажа размечаются места для крепления направляющих и стартовых профилей.
  2. Выполняется крепление необходимых планок с использованием строительного уровня.
  3. Отбивается высота первого ряда панелей. ПВХ-панели должны быть расположены максимально прямо (особенно в первом ряду).
  4. Монтируются маяки для более точного крепления панелей.
  5. Крепление панелей к обрешетке выполняется или гвоздями, или саморезами. Стоит напомнить про компенсационный зазор, который необходим для защиты от деформации материала при температурном расширении.
  6. Перед тем как будут закреплены первые ПВХ-панели, следует заняться вопросом устройства теплоизоляционного слоя. В ряде случаев он не требуется (когда в стенах дома уже уложен утеплитель), но чаще всего в обрешетку монтируются плиты минеральной ваты или пенополистирол.

Нельзя не отметить, что виниловый сайдинг будет незначительно деформироваться при температуре ниже -5 градусов, поэтому работы должны быть проведены в теплое время года. Если ПВХ-панели для цоколя и фундамента были купены заранее, то хранить их следует в теплом помещении до того момента, как их не потребуется использовать по прямому назначению. Чтобы хорошенько закрепить пластиковые панели на обрешетке, требуется заранее подобрать размеры гвоздей и саморезов. Специалисты отмечают, что в обрешетку они должны войти на 13 мм и более.

Крепление цокольного профиля выполняется на 150-200 мм ниже уровня пола первого этажа. Такой подход позволяет полностью исключить вероятность появления «мостиков холода». Этот профиль является определенной защитой для ПВХ-панелей, расположенных в нижней части. Установка профиля выполняется с шагом в 400-500 мм. Если есть необходимость, то для выравнивания можно воспользоваться полиэтиленовыми шайбами.

Нельзя забывать и об углах, от которых во многом будет зависеть эстетика фасада дома. Для их декорирования обычно используются угловые профили, которые можно приобрести в магазине вместе с сайдингом для фундамента и цоколя.

Затирка швов

Чтобы герметизировать ПВХ-панели, необходимо после монтажа сайдинга пройтись по швам специальными затирочными составами. Использование этих смесей, необходимых для затирки торцов и зазоров, позволяет увеличить устойчивость материала к негативным природным воздействиям. В большинстве случаев, проблем с подбором оттенка затирки в тон материалу не возникает. ПВХ-панели очень часто продаются вместе с затирочными составами такого же оттенка (это еще раз объясняет, почему пластиковые панели сайдинга для фундамента и цоколя так популярны).

Как только монтаж сайдинга для цоколя или фундамента будет завершен, все отверстия в изделиях необходимо уплотнить пенополиуретановой пеной или специальной затиркой.

Выбор и покупка материала

Цокольный сайдинг – это отличный и доступный отделочный материал, который замечательно подходит для облицовки цоколя и верхних частей фундамента. Монтаж может быть произведен самостоятельно, без найма специалистов.

Разнообразие цветов и фактур.

Рынок сегодня предлагает большое разнообразие моделей сайдинга. Это касается не только габаритов панелей для цоколя и фундамента, но и их фактур и цветов. Например, в последние годы очень сильно распространен цокольный сайдинг, сделанный под дерево, кирпич, натуральный камень и другие традиционные материалы. И такую отделку достаточно сложно отличить от настоящей даже при ближайшем рассмотрении.

Приобретая сайдинг для цоколя и фундамента, необходимо попросить у продавца все документы на товар, а также проверить соответствие изделий из одной партии. Очень часто панели одного цвета могут незначительно различаться оттенком при дотошной проверке. Это будет свидетельствовать о нарушении технологии производства или кустарном изготовлении материала.

Покупать такой товар и экономить, конечно, не стоит. Лучше сразу заплатить немного больше, но быть уверенным в качестве продукции.

podvaldoma.ru

Монтаж сэндвич-панелей – «цоколь-панель» и углы — Каталог статей — 1000 статей

Сэндвич-панели – великолепный стройматериал. Они в свое время стали фантастически эффективным теплоизолятором. Однако, на роль несущего каркаса в здании такие панели не годятся

Изготовить каркас гораздо сложнее, чем монтировать в него панели. Установка ведется горизонтально, начинаясь от земли, так что первый «сэндвичный» ряд приделывается непосредственно к цоколю. На него перед этим следует уложить пленочную гидроизоляцию, потом утеплитель и только тогда уже панель.

Сэндвич-панель приделывается к цоколю с помощью цокольного ригеля, присоединяемого к бетону дюбелями, а к панели — шурупами-саморезами. Между сэндвичем и этим ригелем должен непременно укладываться уплотнитель. От панели к цоколю строения полагается укрепить предназначенный для этого цокольный нащельник, можно воспользоваться нащельником для отлива. Он отводит осадки от стен здания, а также призван фиксировать элементы. Он прикрепляется к бетону аналогично — дюбелями, к сэндвичу же – на саморезы. Между саморезом и материалом требуется присутствие утепляющего материала. Шаг между дюбелями требуется 0,5 м, а все швы добросовестно заполняются строительным герметиком.

Когда начальный ряд панелей благополучно смонтирован, проконтролируйте уровнем горизонтальность. Помните, что небольшое отхождение от горизонтали может стать большими проблемами, когда вы начнете подходить близко к кровле.

Как прикрепить сэндвич-панель к металлоконструкции?

Крепежами тут выступают самонарезающие болты. Не забудьте разместить между ними и панелями теплоизолятор. Он нужен для исключения щелей, через которые будет проходить холод, и вся сэндвич-панель, по сути, будет бесполезной. Конструкция соединяется нащельником, который на панелях закрепляют саморезами с уплотнителем.

Внешние углы панелей закрепляются также с применением специальных нащельников. Внутренний угол монтируют, применяя специальный уголок из стали. Дополнительные элементы к сэндвичам приделываются саморезами. Бывает, сэндвич-панелями задумано утеплить стены. Тут необходимо устанавливать материал на специально продающийся стеновой ригель. Фиксация угловых панелей происходит лишь при помощи уголков.

Оставшееся между панелями и стенами небольшое пространство многие строители стремятся запенить. Но без пены можно обойтись смело, ведь зазор обычно невелик, и он сыграет лишь роль вентиляции, не нанеся вреда для здания. Сэндвич-панели приделываются к стеновому ригелю болтами с уплотнительной прокладкой, а с уголками скрепляются саморезами. Швы подлежат обработке герметиком.

Понравилась статья? Поделитесь с друзьями!

1000statei.ru

Монтаж сэндвич-панелей – «цоколь-панель» и углы

Сэндвич-панели – великолепный стройматериал. Они в свое время стали фантастически эффективным теплоизолятором. Однако, на роль несущего каркаса в здании такие панели не годятся

Изготовить каркас гораздо сложнее, чем монтировать в него панели. Установка ведется горизонтально, начинаясь от земли, так что первый «сэндвичный» ряд приделывается непосредственно к цоколю. На него перед этим следует уложить пленочную гидроизоляцию, потом утеплитель и только тогда уже панель.

Сэндвич-панель приделывается к цоколю с помощью цокольного ригеля, присоединяемого к бетону дюбелями, а к панели – шурупами-саморезами. Между сэндвичем и этим ригелем должен непременно укладываться уплотнитель. От панели к цоколю строения полагается укрепить предназначенный для этого цокольный нащельник, можно воспользоваться нащельником для отлива. Он отводит осадки от стен здания, а также призван фиксировать элементы. Он прикрепляется к бетону аналогично – дюбелями, к сэндвичу же – на саморезы. Между саморезом и материалом требуется присутствие утепляющего материала. Шаг между дюбелями требуется 0,5 м, а все швы добросовестно заполняются строительным герметиком.

Когда начальный ряд панелей благополучно смонтирован, проконтролируйте уровнем горизонтальность. Помните, что небольшое отхождение от горизонтали может стать большими проблемами, когда вы начнете подходить близко к кровле.

Как прикрепить сэндвич-панель к металлоконструкции?

Крепежами тут выступают самонарезающие болты. Не забудьте разместить между ними и панелями теплоизолятор. Он нужен для исключения щелей, через которые будет проходить холод, и вся сэндвич-панель, по сути, будет бесполезной. Конструкция соединяется нащельником, который на панелях закрепляют саморезами с уплотнителем.

Внешние углы панелей закрепляются также с применением специальных нащельников. Внутренний угол монтируют, применяя специальный уголок из стали. Дополнительные элементы к сэндвичам приделываются саморезами. Бывает, сэндвич-панелями задумано утеплить стены. Тут необходимо устанавливать материал на специально продающийся стеновой ригель. Фиксация угловых панелей происходит лишь при помощи уголков.

Оставшееся между панелями и стенами небольшое пространство многие строители стремятся запенить. Но без пены можно обойтись смело, ведь зазор обычно невелик, и он сыграет лишь роль вентиляции, не нанеся вреда для здания. Сэндвич-панели приделываются к стеновому ригелю болтами с уплотнительной прокладкой, а с уголками скрепляются саморезами. Швы подлежат обработке герметиком.

Источник

Тематические статьи

highlogistic.ru

Все об узлах крепления сэндвич панелей

  • Содержание статьи

  • Сэндвич панели не зря имеют огромный спрос на рынке строительных материалов. Они используются все чаще в самых разнообразных постройках, поэтому стоит знать о них как можно больше.

    Возможность возводить целые здания благодаря сэндвич панелям, сделало этот материал невероятно популярным даже среди людей, не относящихся к строительству. Быстровозводимые здания являются достаточно крепкими, чтобы выстоять минимум один десяток лет. Одним из залогов прочности зданий стали узлы крепления сэндвич панелей.

    Что такое узлы крепления

    Место, где соединяется несколько элементов между собой, называется узлом. Благодаря простоте создания узлов при использовании сэндвич плит, они стали широко использоваться повсеместно, где необходимо быстро возвести здание. Есть множество типов узлов, которые используют при стыковке панелей, или элементов здания и каркаса между собой.

    Виды узлов крепления

    Одним из хороших примеров, являются узлы крепления сэндвич панелей к железобетонным колонам. Такой тип присоединения используется при отсутствии стального или деревянного каркаса. Плиты будут закрепляться на дюбелях, которые предварительно будут вмонтированы в железобетонную конструкцию. Затем в дюбели будут вкручиваться саморезы. Такое крепление используется для облицовки зданий и железобетонным каркасом, где нет надобности размещать обрешетку.

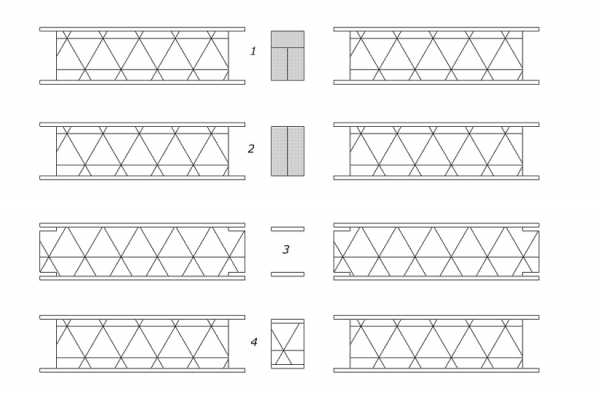

    Помимо этого типа крепления, существуют типовые узлы крепления сэндвич панелей между собой. Всего их четыре, и в них используются вспомогательный элемент, чаще всего изготовленный из дерева:

    • Соединение деревянной шпонкой из 3-х дощечек толщиной 50х100 мм, которая размещается между панелями. Одна дощечка размещается перпендикулярно двум другим. Остальные две расположены параллельно друг другу. В шпонку затем вкручивается с обеих сторон по два самореза.
    • В методе номер два тоже используется шпонка, только состоящая из двух дощечек, при этом их толщина 50х150 мм. Четыре самореза располагаются по два с каждой стороны, по одному на плиту.
    • Третий способ соединения – полосами ОСП, которые вгоняются в зазоры панелей. Полосы прикручиваются саморезами к листам металла.
    • Последний способ – соединение полосой сэндвич панели. Используется узкая сэндвич плита, похожая на шпонку, для объединения двух других панелей. Этот способ используется для плит очень больших размеров.

    Виды узлов крепления сэндвич панелей

    Кроме типичных способов, существуют более современные соединения. Некоторые производители стали выпускать плиты с «замочками». Таким образом, узлы примыкания сэндвич панелей получаются объединением пазов двух элементов в своеобразный «замок». Это соединение довольно крепкое, но даже его следует обработать силиконовым герметиком.

    Узлы для крыши

    Для создания узлов сэндвич панелей на крыше используются замки. Стоит правильно рассчитать необходимую длину листов, чтобы не возникло нужды в создании промежуточных узлов уже на кровле. Лишние узлы кровли из сэндвич панелей могут только усложнить монтаж и подвергнуть всю конструкцию риску обвала, если один из них будет выполнен неверно.

    Для выполнения промежуточных узлов используется первый или второй способ соединения. Если плиты довольно длинные, стоит использовать первый вариант. Также существуют различные техники соединения стеновых плит и кровли.

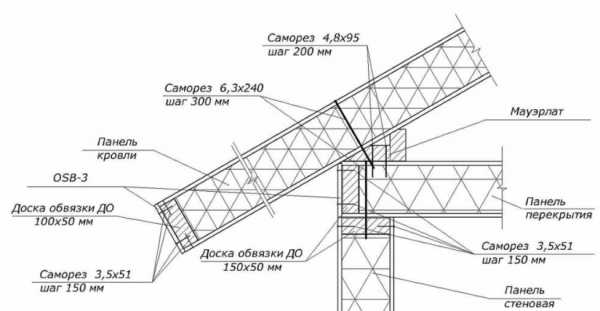

    Узел сэндвич панели на крыше

    Для создания узлов между стеновой панелью кровлей и перекрытием используют саморезы. Обязательно стоит разместить деревянную шпонку между перекрытием и кровлей. Чтобы образовать прочный узел, понадобится несколько саморезов, которые будут идти с шагом в 200 мм через кровельную плиту к шпонке. Еще два самореза с шагом 300 мм понадобиться, чтобы скрепить кровлю и перекрытие. Один из них вкручивается под углом и по диагонали закрепляет кровельную панель и перекрытие. Второй вкручивается в перекрытие и создает узел со стеновой панелью.

    Кроме того, создаются отдельные узлы прохода через кровлю из сэндвич панелей. Они предназначены для вывода труб каминов или печей из здания. Элементы трубы, которые нагреваются должны быть изолированы от утеплителя. Работу по монтажу этого узла стоит доверить только профессионалам.

    Узлы для цоколя

    Узел цоколя очень простой. Стеновая плита крепится к фундаменту анкером шагом до 2500 мм, который проходит через шпонку и панель перекрытия. Несколько саморезов с шагом 150 мм используется, чтобы скрепить шпонку между стеновой панелью и перекрытием. Еще немного понадобится для закрепления перекрытия и фундамента между собой.

    Именно из-за огромного количества разнообразных узлов сэндвич панели стали столь популярны.

    Узлы соединения сэндвич панелей между собой и элементами здания можно легко выполнить и самому, не используя специального оборудования. Некоторые узлы, такие как проход через кровлю, не рекомендуется выполнять самостоятельно, учитывая особенности при монтаже.

    Видео ролик по узлам крепления сэндвич панелей

    Среди огромного многообразия применяемых узлов нетрудно запутаться. Чтобы этого не произошло, посмотрите видео материал по теме.

    paneligid.ru

    Отделка фундамента каркасного дома цокольными панелями


    Качественная отделка фундамента пластиковыми панелями дело ответственное, они не только облагородят внешний вид каркасного строения, но и защитят фундамент от негативного воздействия дождя, снега, прочих атмосферных явлений.


    Пластиковые панели для отделки цоколя



    Чтобы правильно осуществить монтаж цокольных панелей, нужно определиться: какой материал более подходит для обшивки фундамента, рассмотреть варианты отделки, изучить процесс подготовки к облицовке и выбрать необходимые инструменты.

    Что такое цоколь, каким он бывает


    Схема, что такое цоколь



    Промежуточную конструкцию, отделяющую несущие стены от фундамента, называют цоколем. Основным его предназначением является защита стен дома и отделочных материалов от воздействия атмосферных факторов. Если цоколь отсутствует, то стены могут потянуть влагу, скапливающуюся на почве после дождей или таяния снега, что может привести к потере морозоустойчивости, гниению или появлению на их поверхности плесени. Это актуально, когда для возведения каркасного дома применяется ленточный фундамент. При его свайном (столбчатом) варианте, цоколь, наоборот, защищает верхние элементы фундамента от влаги, попадающей на них со стен.


    Типы цоколя



    Применяются три типа цоколя:

    1. Находящийся вровень со стеной. Используется редко.
    2. Выступающий. Такой тип применим для дома, с цокольным этажом, для которого необходимо дополнительное утепление. Такой цоколь следует оснащать защитным сливом, а при его отделке применять только качественные панели для фундамента, так как он наиболее подвержен воздействию атмосферных факторов.
    3. Западающий. Наиболее приемлемый вариант для каркасного дома. Стекающая по стенам влага не попадет встык между стеной и цоколем, что позволяет защитить гидроизоляционный слой.

    Виды панелей и материалы, применяемые при их изготовлении


    При всем разнообразии облицовочных материалов для фундамента их можно разделить на три типа.


      Металлический сайдинг для цоколя


    1. Металлические. Изготавливаются из оцинкованной стали, обработанной полимерными материалами. К достоинствам таких панелей следует отнести длительность эксплуатации (не менее 50 лет), прочность, огнестойкость. К недостаткам этих цокольных панелей стоит причислить высокую стоимость и немалый вес, что затруднит их монтаж.

    2. Фиброцементные панели Nichiha


    3. Фиброцементные. Панели, в составе которых применяются армирующие волокна и цемент. Плюсом этих панелей является их экологическая чистота, они не подвержены гниению и коррозии, имеют хорошие показатели тепло и шумоизоляции. К минусам можно отнести значительный вес и хрупкость.

    4. Полимерные панели для цоколя


    5. Полимерные (пластиковые). При изготовлении данных цокольных панелей используются акриловые пластмассы или ПВХ (поливинилхлорид). Оба материала имеют аналогичные свойства: влагостойкие, не подвержены гниению и коррозии, выдерживают значительные температурные перепады. Наибольшим достоинством таких панелей является небольшой вес и простота монтажа. Из их недостатков можно выделить ломкость при значительных механических воздействиях, наличие теплового расширения, неустойчивость к открытому огню.


    Все вышеперечисленные типы цокольных панелей имеют разнообразное цветовое решение и богатую текстуру – под камень, кирпич и прочее.

    Варианты отделки цоколя

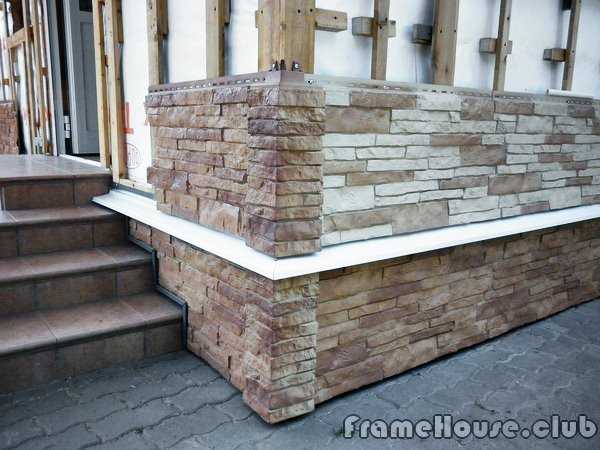

    Варианты отделки цоколя каркасного дома



    Выбор варианта облицовки фундамента панелями зависит в основном от индивидуальных предпочтений, финансовых возможностей и индивидуальных моментов. Еще на это может повлиять тип фундамента.


    Существует три вида фундамента под каркасный дом, зависящих от почвы, на котором он строится и возводимого здания. Плитный – используется при постройке на неустойчивых грунтах. Ленточный – аналог фундамента под обычный дом, но менее заглубленный, так как вес каркасного здания намного меньше. Свайно-винтовой – используется для одноэтажных домов, возводимых на глинистых и слабых почвах. Последние два типа представляют для нашей темы интерес, так как они разнятся способом крепления обрешетки при отделке каркасными панелями.


    Утепление цоколя в каркасном доме пенополистиролом



    Плюс к этому играет роль применение утеплителя, какой из них предпочтительней для этого: крепящийся к конструкции фундамента рулонный, плитный материал или, засыпаемый для этого в пустое пространство керамзит и песок.


    Не последним фактором при выборе материала для облицовки фундамента и его утепления являются природные явления. При преобладающей влажности следует отдать предпочтение полимерным видам отделки и утеплить цоколь. Если климат сухой и существует возможность возникновения пожаров, нужно применять для этого фиброцементные или металлические панели и обойтись без утепления.

    Процесс подготовки

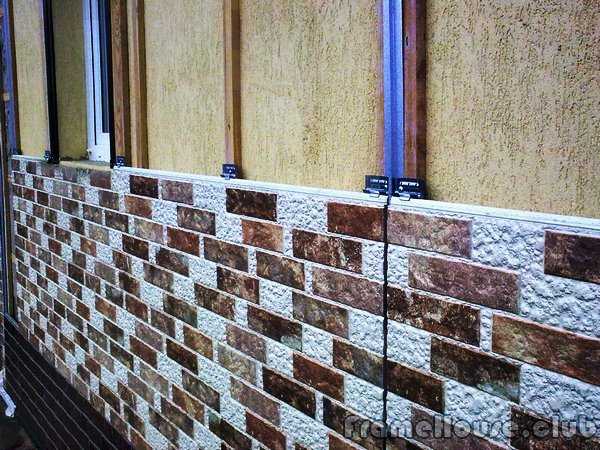

    Примыкание к цоколю



    После того как был выбран тип обшивки фундамента, в нашем случае давайте исходить из самого демократичного варианта – пластикового. Нужно рассчитать, сколько требуется обрешетки выбранного типа, опираясь на ее шаг, особенно наружных углов, стартовых и j-планок, количество целых сегментов (исходя из их размеров и площади работ), число угловых, стартовых и крепежных элементов, необходимый инструмент.


    В проведении расчетов следует к окончательному результату добавить около 10% материалов, на брак, подгон размеров и прочие замены поврежденных деталей.


    Если для монтажа панелей на ленточном цоколе нет необходимости использовать обрешетку, его материал подходит для бескаркасного крепления, то следует на нем выровнять все выступы, мешающие провести работы.


    При выборе обрешетки стоит исходить из того, что деревянные элементы имеют меньший срок эксплуатации, чем оцинкованный профиль и не подходят для крепления фиброцементных панелей, из-за их значительного веса. Монтировать в обоих случаях целесообразнее горизонтальный каркас. Если он деревянный, то для его крепления лучше выбрать подвесы, при монтаже металлического каркаса для крепления оптимальным элементом будут уголки.


    Пример обрешетки из дерева



    Если планируется использовать плитный или рулонный утеплитель, то следует при монтаже обрешетки придерживаться расстояния до стен, которое окажется достаточным для его размещения.



    При использовании для утепления минеральной ваты, должен оставаться достаточный для ее проветривания и удаления конденсата зазор.



    Выбирая шаг каркаса, следует исходить из того, что количество вертикальных ребер должно быть таким, чтобы крепление цокольных панелей производилось в четырех местах: два посередине и столько же по краям. В среднем он равняется 30 сантиметрам.


    Пример утепления и обрешетки цоколя свайного фундамента



    Нижний край обрешетки, где крепится стартовая планка, следует располагать не ниже 3-5 сантиметров от отмостки или грунта. А при существенных морозах, при которых почва глубоко промерзает этот зазор нужно увеличить до 5-7 см. Это позволит обеспечивать вентиляцию конструкции и ее целостность при вспучивании и промерзании земли.

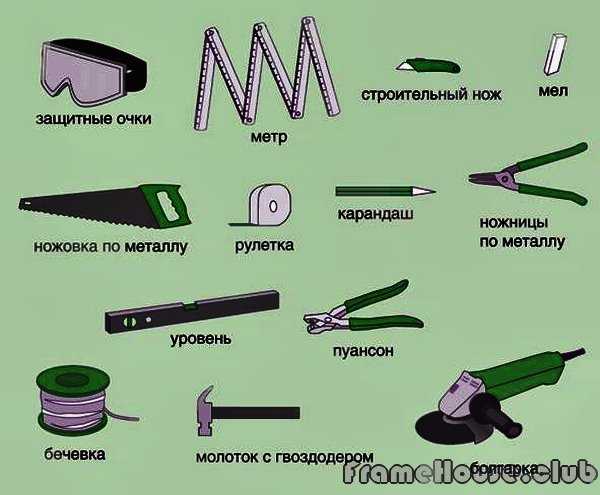

    Инструменты


    Какие нужны инструменты для облицовки цоколя плиткой



    После выбора типа панелей, расчета количества всех материалов, следует подготовить все необходимые инструменты. Для проведения монтажа понадобятся:

    • маркер (мел), для необходимой разметки;
    • рулетка;
    • дрель или перфоратор;
    • ножницы по металлу или ножовка для резки панелей;
    • угольник, уровень, отвертка.


    При выравнивании неровностей понадобятся необходимые для этого инструменты:


    Инструменты для монтажа сайдинг панелей


    • зубило;
    • молоток.

    Основные правила монтажа


    Схема монтажа фасадных панелей



    Производить монтаж панелей для отделки фундамента необходимо после его усадки, в независимости от его типа. Это может занять от полугода до 12 месяцев.


    Саморезы при креплении обрешетки следует вкручивать ровно без перекосов в середину прорезей, оставляя тепловой зазор около 2 миллиметров.


    Крепить бордюр и стартовые планки следует с шагом 30 сантиметров, не вплотную друг к другу, а на расстоянии не менее 5 мм.


    Начинать крепление панелей на цоколе нужно слева направо и снизу вверх, начиная облицовку следующей стороны цоколя, только после полного окончания покрытия предыдущей.


    Монтаж следующей цокольной панели, нужно производить, приспустив ее сантиметров на 5 ниже предыдущей, чтобы получилось задвинуть в пазы замка. После чего поднять ее на необходимый уровень и прихлопнув конец соединить замок.


    Рассмотренные в этой статье цокольные панели прекрасно подходят для отделки любого типа фундамента каркасных строений. Богатая текстура, разнообразие цветовой палитры, простота монтажа и прочие достоинства делают их оптимальным решением для таких работ.

    framehouse.club

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
