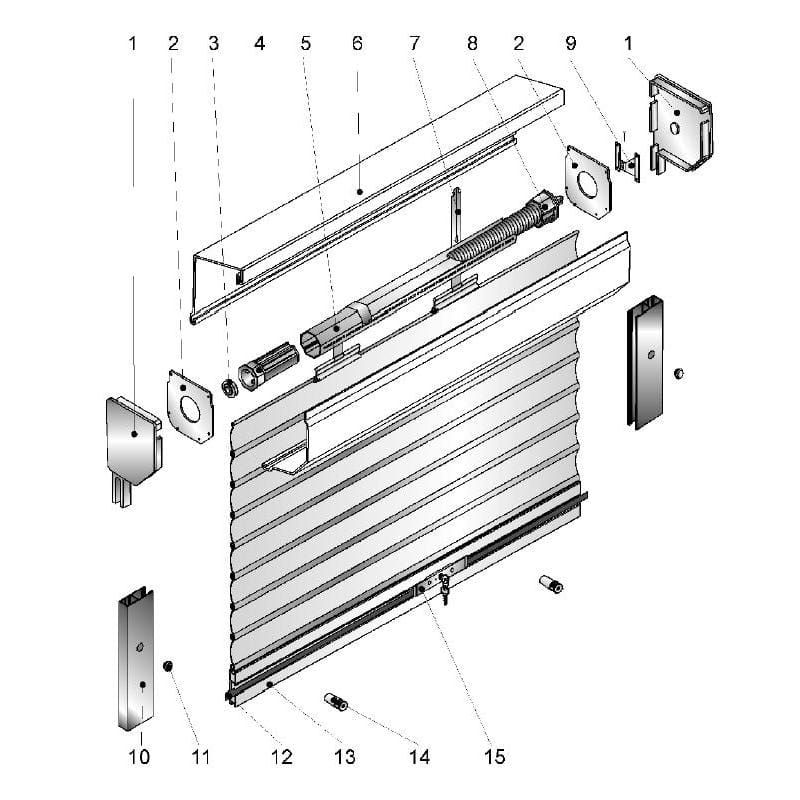

Рольставни устройство схема: Схема, конструкция, устройство рольставней. Подробно!

Рис. 1. Подключение электропривода рольставни. Схема .

Обозначения:

N Нулевой провод питающей сети.

L1 Силовой провод питающей сети.

PE Заземление питающей сети.

Электрическая схема рольставни не предусматривает подключения к одному электрическому двигателю двух и более выключателей или автоматических устройств управления, так как в этом случае возможно параллельное подключение питающего напряжения с двух направлений. В результате этого процесса ток разряда фазосдвигающего конденсатора может достигать 40 А, что приводит к подгоранию концевых выключателей и быстрому выходу электрического привода рольставни из строя.

В случае параллельного подключения к обмоткам одного электрического двигателя механического выключателя и автоматического устройства управления, параллельное включение приведёт к выходу из строя не только электрического двигателя, но и электроники автоматического блока.

Чтобы электрическая схема рольставни с параллельным подключением могла быть реализована, необходимо включить в неё дополнительные устройства контроля: например, электромагнитные реле, которые при работе одного устройства управления будут размыкать цепи питания прочих управляющих органов.

Общие рекомендации по монтажу

Схема подключения рольставни любого типа предусматривает подключение автоматических устройств управления и привода к источнику питающего напряжения проводами, сечение токопроводящей жилы которых составляет не менее 0.75 кв. мм.

Запрещается использовать провода с полиэтиленовой оболочкой.

Все соединения, которые предусматривает электрическая схема рольставни, должны производиться в специальных распределительных коробках с использованием клемм.

При монтаже автоматических рольставней на объектах с двумя и более приводами, которые управляются одновременно, необходимо при расчёте сечения проводов принимать во внимание суммарную мощность приводов. Для обеспечения бесперебойного и безопасного функционирования таких систем необходимо использовать провода сечением не менее 0.75 кв. мм. Для подключения электрического двигателя к устройству управления, провода сечением не менее 1-1.5 кв. мм для коммутации устройств управления в электрическую сеть переменного тока 220 В провода сечением не менее 2.5 кв. мм для прокладки сетевого кабеля, соединяющего все автоматические устройства управления. При наличии более чем двух электродвигателей, их необходимо разделить на группы по питанию, организовав его отдельным для каждой группы кабелем. При наличии трёхфазной сети возможна разводка групп на различные фазы.

При несоблюдении этих правил, возможно сильное падение напряжения на конечных приводах. Особенно ярко это явление проявляется при наличии большого числа подключённых параллельно электрических приводов. Падение напряжения в этом случае оказывается столь значительным, что не обеспечивает нормальную работу рольставен при одновременном включении.

В чем заключаются преимущества ассортимента профилей роликовой прокатки, предлагаемого «Алютех»?

ГК «Алютех» предлагает партнерам самый широкий ассортимент профилей роликовой прокатки в различных ценовых категориях, позволяющий удовлетворить потребности любых заказчиков.

1. Классические профили – AR/40 (N), ARH/40 (N), AR/55 (N), ARH/55 (N):
2. классическая конфигурация профилей, соответствующая лучшим европейским аналогам
3. лента ведущих европейских поставщиков, с максимально высокой толщиной
4. высокие прочностные характеристики, большие размеры закрываемых проемов
5. большой ассортимент классических комплектующих – направляющих и концевых профилей
6. высокий ценовой сегмент.
7. Экономичные профили – AR/37 (N), AR/41 (N), AR/45 (N), AR/55eco (N).
8. оптимизированная конфигурация профилей
9. лучшие параметры намотки по сравнению с классическими профилями благодаря серповидной геометрии
10. экономичные комплектующие – направляющие и концевые профили
11. лента ведущих европейских поставщиков
12. широкая цветовая гамма
13. средний ценовой сегмент.

ГК «Алютех» благодаря наличию в ассортименте различных ценовых групп профилей роликовой прокатки предоставляет своим партнерам возможность сформировать наилучшие предложения для любого сегмента рынка и ценового диапазона, предлагая роллетные системы для проемов разной ширины различным группам клиентов.

В чем заключаются преимущества универсальных концевых профилей, предлагаемых «Алютех»?

Конструкция универсальных концевых профилей ESU 13 50 и ESU 8 35 обеспечивает высокую надежность профилей «Алютех».

Как подключить дом к электрической сети? Каков порядок подключения?

Как подключить дом к электрической сети? Каков порядок подключения?

Сегодня трудно представить себе жизнь без электрических приборов. Кроме освещения, это еще и бытовая техника, насос, подающий воду, электропривод гаражных ворот и автоматика котла. Как правильно организовать электроснабжение дома?

Откуда брать электрическую энергию?

Cобственно, у нас, к сожалению, нет выбора. Самостоятельное вырабатывание электрической энергии с помощью индивидуальной ветровой электростанции или с использованием небольшой гидроэлектростанции, является занятием для любителей. Следовательно, остается надеяться на электроснабжающую организацию.

Если существует техническая возможность поставки электроэнергии, они не откажут нам в подсоединении к сети. Выполнение подвода - это только вопрос времени. Проблема возникает в случае, когда наш дом - единственный и находится вдали от существующей сети, то есть для подсоединения сеть должна быть значительно расширена. Строительство такого подвода может затянуться.

Помните! Согласно нормативным документам, электроснабжающая организация обязана подключать новых потребителей, если местными органами власти были разработаны основные положения плана электрообеспечения их участков. Однако для электроснабжающих предприятий достаточно, чтобы статус участка был определен под жилищную застройку.

Как подключить дом к электрической сети?

Нужно построить подвод, то есть участок сети, соединяющий магистральную линию электропередачи с внутридомовой системой. Подключение подвода к внутридомовой системе осуществляется во вводном устройстве, где установлен узел учета потребляемой электроэнергии.

Современный дом на одну семью (коттедж) обычно подключают к трехфазной сети (380 В). Однофазная сеть (220 В), в силу ограничения по мощности (до 8 кВт), не в состоянии обеспечить необходимую потребляемую мощность.

После сооружения подвода, проверки и приемки узла учета заключается договор с электроснабжающей организацией о поставке электроэнергии. После этого в систему начнет подаваться электричество.

Рольставни электрические.

Схема подключения рольставней с электроприводом к кнопке.

Прикручиваем крепежную пластину к электродвигателю необходимую для крепления вала к боковым крышкам

Крепим электродвигатель к крышке, устанавливаемой со стороны привода, винтами с гайками, предварительно просверлив необходимое количество отверстий в крышке и выполнив зенковку подголовки винтов с наружной стороны боковой крышки.

Установить в капсулу подшипниковую подшипник

Собрать октогональный вал с приводом роллетного полотна.

Как подключить рольставни с электроприводом схема.

Для подключения приводов при изменении управлении рольставни к электросети используется четырехпроводный электрический кабель. Цветовая кодировка назначения каждого провода кабеля:

Типовая схема подключения электропровода к электрической сети, управление в данной схеме рольставней осууществляется при помощи клавишного выключателя с блокировкой фазы.

Выключатель для управления двигателем рольставни. Выключатель должен обладать условием, разрешается использовать только приборы управления (выключатель) с механической или электрической блокировкой фазы от одновременного включения противоположных направлений вращения вала привода.

Если посмотреть на схему другими словами клеммы 2 и 3 не должны пересекаться, так как при использовании выключателя без механической или электрической блокировки приведет к короткому замыканию. Ток короткого замыкания достаточно велик, что обуславливает выход из строя привода рольставни.

Источники: www.rollstavim.ru, www.alutech.od.ua, www.muratordom.com.ua, rol-servis.ru

Walli | Руководства FIBARO

Калибровка – это процесс, во время которого устройство изучает положение концевых выключателей и характеристики двигателя.

Калибровка является обязательной, чтобы устройство правильно распознало положение жалюзи.

Процедура состоит из автоматического полного перемещения между концевыми выключателями (вверх, вниз и снова вверх).

Описание кнопки:

– 1-я кнопка, для движения вверх

– 2-я кнопка, для движения вниз

Автоматическое позиционирование стандартной рулонной шторки с помощью меню

1. Установите для параметра 151 значение 1 (по умолчанию).
2. Быстро, трижды щелкните, затем нажмите и удерживайте одну из кнопок для входа в меню.
3. Отпустите кнопку, когда устройство загорится белым.
4. Быстро нажмите кнопку для подтверждения.
5. Устройство выполнит процесс калибровки, завершив полный цикл – вверх, вниз и снова вверх. Во время калибровки рамка светодиода мигает белым.
6. Проверить, правильно ли работает позиционирование.

Автоматическое позиционирование стандартной рулонной шторки с помощью параметра

1. Установите для параметра 151 значение 1 (по умолчанию).
2. Установить параметр 150 на 2.
3. Устройство выполнит процесс калибровки, завершив полный цикл – вверх, вниз и снова вверх. Во время калибровки рамка светодиода мигает белым.
4. Проверить, правильно ли работает позиционирование.

Ручное позиционирование ламелей в режиме жалюзи

1. Установить параметр 151 на 2.
2. Откалибровать жалюзи как стандартные (описано выше).
3. По умолчанию время перехода между крайними положениями установлено на 150 (1.5 секунд) в параметре 152.
4. Поверните планки между крайними положениями, удерживая кнопку или:
   • Если после полного цикла шторка начинает движение вверх или вниз – уменьшите значение параметра 152,
   • Если после полного цикла ламели не достигают конечных положений – увеличьте значение параметра 152,
5. Повторяйте предыдущий шаг до достижения удовлетворительного положения.
6. Проверить, правильно ли работает позиционирование. Правильно настроенные ламели не должны заставлять жалюзи двигаться вверх или вниз.

Ручное позиционирование рольставни со встроенным приводом

1. Установите для параметра 151 значение 5 или 6.
2. По умолчанию время перехода между крайними положениями установлено на 6000 (60 секунд) в параметрах 156 и 157.
3. Перемещайте рольставни между крайними положениями щелчком или переключателем:
   • Если рольставни останавливаются до достижения вершины – увеличьте значение параметра 156,
   • Если рольставни не останавливается после достижения вершины – уменьшите значение параметра 156,
   • Если рольставни останавливается до достижения дна – увеличьте значение параметра 157,
   • Если рольставни не останавливается после достижения дна – уменьшите значение параметра 157,
4. Повторяйте предыдущий шаг до достижения удовлетворительного положения.
5. Проверить, правильно ли работает позиционирование.

% PDF-1.4 % 6 0 obj > эндобдж xref 6 254 0000000016 00000 н. 0000005888 00000 н. 0000005948 00000 н. 0000006574 00000 н. 0000006820 00000 н. 0000007073 00000 н. 0000007709 00000 н. 0000007734 00000 н. 0000007847 00000 н. 0000007895 00000 н. 0000007943 00000 п. 0000008072 00000 н. 0000008650 00000 н. 0000008698 00000 п. 0000009160 00000 н. 0000011913 00000 п. 0000014558 00000 п. 0000014823 00000 п. 0000014981 00000 п. 0000015224 00000 п. 0000017395 00000 п. 0000017529 00000 п. 0000018041 00000 п. 0000018066 00000 п. 0000020675 00000 п. 0000023380 00000 п. 0000026110 00000 п. 0000028423 00000 п. 0000030885 00000 п. 0000063095 00000 п. 0000092178 00000 п. 0000092689 00000 п. 0000093076 00000 п. 0000093342 00000 п. 0000114975 00000 п. 0000115054 00000 н. 0000115123 00000 н. 0000115634 00000 п. 0000115894 00000 н. 0000147060 00000 н. 0000147143 00000 н. 0000147212 00000 н. 0000147406 00000 н. 0000147531 00000 н. 0000147721 00000 н. 0000148707 00000 н. 0000148995 00000 н. 0000149431 00000 н. 0000149831 00000 н. 0000150229 00000 н. 0000221289 00000 н. 0000221363 00000 н. 0000226923 00000 н. 0000227655 00000 н. 0000231507 00000 н. 0000263035 00000 н. 0000263192 00000 н. 0000263349 00000 п. 0000263506 00000 н. 0000263663 00000 н. 0000263820 00000 н. 0000263977 00000 н. 0000264134 00000 п. 0000264291 00000 н. 0000264448 00000 н. 0000264605 00000 н. 0000317231 00000 н. 0000317388 00000 н. 0000317545 00000 н. 0000317702 00000 н. 0000317859 00000 н. 0000318016 00000 н. 0000318173 00000 н. 0000318330 00000 н. 0000318487 00000 н. 0000318644 00000 н. 0000318801 00000 н. 0000354492 00000 н. 0000354649 00000 н. 0000354806 00000 н. 0000354963 00000 н. 0000355120 00000 н. 0000355277 00000 н. 0000355434 00000 н. 0000355591 00000 н. 0000355748 00000 н. 0000356026 00000 н. 0000356312 00000 н. 0000405146 00000 п. 0000405437 00000 н. 0000405729 00000 н. 0000405916 00000 н. 0000406073 00000 н. 0000406230 00000 н. 0000406387 00000 н. 0000406545 00000 н. 0000406703 00000 н. 0000406861 00000 н. 0000407019 00000 п. 0000455649 00000 н. 0000455807 00000 н. 0000455965 00000 н. 0000456123 00000 н. 0000456281 00000 п. 0000457794 00000 н. 0000457952 00000 н. 0000458110 00000 н. 0000458268 00000 н. 0000458426 00000 н. 0000458584 00000 н. 0000495528 00000 н. 0000495686 00000 н. 0000495844 00000 н. 0000496002 00000 п. 0000496160 00000 н. 0000496318 00000 н. 0000496476 00000 н. 0000496634 00000 н. 0000496792 00000 н. 0000496950 00000 н. 0000497108 00000 н. 0000546275 00000 н. 0000546433 00000 н. 0000546591 00000 н. 0000546749 00000 н. 0000546907 00000 н. 0000547065 00000 н. 0000547223 00000 п. 0000547381 00000 п. 0000547539 00000 п. 0000547697 00000 н. 0000547855 00000 н. 0000591274 00000 н. 0000591432 00000 н. 0000591590 00000 н. 0000591748 00000 н. 0000591906 00000 н. 0000592074 00000 н. 0000592356 00000 н. 0000592631 00000 н. 0000592789 00000 н. 0000592947 00000 н. 0000593105 00000 н. 0000634239 00000 п. 0000634397 00000 н. 0000634555 00000 н. 0000634713 00000 н. 0000634871 00000 п. 0000635029 00000 н. 0000635187 00000 п. 0000635345 00000 п. 0000635503 00000 п. 0000635661 00000 п. 0000635819 00000 п. 0000685729 00000 н. 0000685887 00000 н. 0000686045 00000 н. 0000686203 00000 н. 0000686361 00000 н. 0000686519 00000 н. 0000686677 00000 н. 0000686835 00000 н. 0000686993 00000 н. 0000687151 00000 н. 0000688832 00000 н. 0000708065 00000 н. 0000742198 00000 н. 0000750337 00000 н. 0000766095 00000 н. 0000781293 00000 н. 0000800442 00000 н. 0000821258 00000 н. 0000841809 00000 н. 0000860842 00000 н. 0000883012 00000 н. 0000

% PDF-1.4 % 6 0 obj > эндобдж xref 6 254 0000000016 00000 н. 0000005885 00000 н. 0000005945 00000 н. 0000006571 00000 н. 0000006817 00000 н. 0000007070 00000 п. 0000007706 00000 н. 0000007731 00000 н. 0000007844 00000 н. 0000007892 00000 п. 0000007940 00000 п. 0000008069 00000 н. 0000008647 00000 н. 0000008695 00000 н. 0000009157 00000 н. 0000011909 00000 п. 0000014554 00000 п. 0000014819 00000 п. 0000014977 00000 п. 0000015220 00000 п. 0000017391 00000 п. 0000017525 00000 п. 0000018037 00000 п. 0000018062 00000 п. 0000020671 00000 п. 0000023376 00000 п. 0000026107 00000 п. 0000028421 00000 п. 0000030878 00000 п. 0000063087 00000 п. 0000092171 00000 п. 0000092682 00000 п. 0000093069 00000 п. 0000093335 00000 п. 0000114960 00000 н. 0000115039 00000 н. 0000115108 00000 н. 0000115619 00000 п. 0000115879 00000 п. 0000147048 00000 н. 0000147131 00000 п. 0000147200 00000 н. 0000147394 00000 н. 0000147519 00000 п. 0000147709 00000 н. 0000148696 00000 п. 0000148984 00000 н. 0000149420 00000 н. 0000149820 00000 н. 0000150218 00000 н. 0000221278 00000 н. 0000221352 00000 н. 0000226912 00000 н. 0000227644 00000 н. 0000231477 00000 н. 0000260116 00000 п. 0000260273 00000 н. 0000260430 00000 н. 0000260587 00000 н. 0000260744 00000 н. 0000260901 00000 н. 0000261058 00000 н. 0000261215 00000 н. 0000261372 00000 н. 0000261529 00000 н. 0000261686 00000 н. 0000314161 00000 п. 0000314318 00000 н. 0000314475 00000 н. 0000314632 00000 н. 0000314789 00000 н. 0000314946 00000 н. 0000315103 00000 н. 0000315260 00000 н. 0000315417 00000 н. 0000315574 00000 н. 0000315731 00000 н. 0000352041 00000 н. 0000352198 00000 н. 0000352355 00000 н. 0000352512 00000 н. 0000352669 00000 н. 0000352826 00000 н. 0000352983 00000 н. 0000353140 00000 н. 0000353297 00000 н. 0000353578 00000 н. 0000353864 00000 н. 0000402260 00000 н. 0000402550 00000 н. 0000402841 00000 н. 0000403027 00000 н. 0000403184 00000 н. 0000403341 00000 п. 0000403498 00000 н. 0000403656 00000 п. 0000403814 00000 н. 0000403972 00000 н. 0000404130 00000 н. 0000455486 00000 н. 0000455644 00000 н. 0000455802 00000 н. 0000455960 00000 н. 0000456118 00000 п. 0000457631 00000 н. 0000457789 00000 н. 0000457947 00000 н. 0000458105 00000 н. 0000458263 00000 н. 0000458421 00000 н. 0000493242 00000 н. 0000493400 00000 н. 0000493558 00000 н. 0000493716 00000 н. 0000493874 00000 н. 0000494032 00000 н. 0000494190 00000 н. 0000494348 00000 п. 0000494506 00000 н. 0000494664 00000 н. 0000494822 00000 н. 0000543623 00000 н. 0000543781 00000 н. 0000543939 00000 н. 0000544097 00000 н. 0000544255 00000 н. 0000544413 00000 н. 0000544571 00000 п. 0000544729 00000 н. 0000544887 00000 н. 0000545045 00000 н. 0000545203 00000 н. 00005

Полное руководство по роллетным воротам

Что в руководстве?

1. Знакомство с HAG Ltd
2. Что такое рольставни
3. Схема рольставни
4. Компоненты
5. Типовая схема расположения
6. Применения
7. Каковы преимущества установки рольставен
8. Технические характеристики
9. Техническое обслуживание
10. FAQ’s
11. Почему выбирают HAG Ltd?
12. Услуги, предлагаемые HAG Ltd
13. Ассортимент продукции HAG Roller Shutter

1.Введение

2. Описание роллетных дверей

Рольставни – это система вертикальных роллет, состоящая из горизонтальных планок, образующих занавес, боковых направляющих, нижней направляющей, узла ствола и навеса.

Рольставни обычно используются в качестве дверей, чтобы обеспечить высокий уровень безопасности для всех типов собственности. В зависимости от спецификации он традиционно изготавливается из оцинкованной стали или экструдированного алюминия.

В соответствии с законодательством ЕС они классифицируются как машины и должны регулярно обслуживаться и обслуживаться квалифицированным персоналом. Размер (высота и ширина) проема / рольставни будет определять размер и толщину используемых компонентов.

Выбирая рольставни на заказ, вы должны учитывать следующее:

• Уровень безопасности
• Требования к воздушному потоку / обзору
• Тепловая защита
• Ширина и высота открывания
• Эстетика
• Частота использования
• Метод эксплуатация
• Бюджет
• Требования к головному помещению
• Отделка
• Элементы безопасности

3.Схема рольставни

4. Компоненты

Одиночные отрезки горизонтальной планки скрепляются за счет соединяющейся формы планки, используется плоская или выпуклая форма. Торцевые заглушки приклепаны к каждому концу планки, чтобы зафиксировать их все на месте и сформировать занавес рольставни.

Это стальная или алюминиевая трубка, установленная с обеих сторон концевой пластины, которая используется для удержания полотна ставня.При использовании завеса наматывается на роликовый узел.

Ролик может быть заблокирован множеством способов, в том числе блокировкой пули боковой направляющей, блокировкой заземления или блокировкой центральной нижней направляющей.

П-образные вертикальные секции расположены по бокам двери, что позволяет полотну надежно скользить вверх и вниз.

Двигатель расположен в верхней части двери и приводит в действие все механические компоненты заслонки.

Предотвращает падение двери в случае отказа двигателя, когда требуется доступ пешеходов или транспортных средств.

Он окружает компоненты роликовой двери на высоком уровне, чтобы предотвратить защемление и улучшить внешний вид.

5. Схема типовых компоновок

Рольставни могут быть установлены «Reveal Fix» или «Face Fix»

6.Области применения

Рольставни могут использоваться во многих сферах, которые можно разделить на три области: коммерческое , промышленное и домашнее .

7. Каковы преимущества установки рольставен?

Рольставни могут быть установлены во время строительства объекта или установлены ретроспективно для повышения безопасности или противопожарной защиты.

Рольставни, являясь воротами повышенной безопасности, обеспечивают оптимальную защиту и защиту от краж и вандализма. Двери с жалюзи могут усилить конфиденциальность вашей собственности, закрывая интерьер вашего дома или коммерческого помещения для внешнего мира. Это действует как сдерживающий фактор: если люди не могут заглянуть внутрь, это сводит к минимуму риск кражи вашего имущества.

Обычно они изготавливаются из прочной оцинкованной стали и обеспечивают высочайшее качество безопасности вашей собственности.Двери могут быть установлены внутри или снаружи вашей собственности в зависимости от ограничений планирования.

Рольставни также могут быть указаны как сертифицированные противопожарные двери на срок до четырех часов и могут быть связаны с аварийной противопожарной защитой здания, сдерживая пожар и предотвращая распространение огня.

Изменяя модели рольставней, вы можете защитить и поддерживать температуру в здании.

Вариант с теплоизоляционной решеткой может минимизировать выход горячего и холодного воздуха, проникающий в здание, что позволяет сэкономить на счетах за электроэнергию.

Ставни также могут фильтровать свет, закрывая все окно или дверь, чтобы предотвратить попадание света.

Изолированные навесные двери также могут снизить внешний шум, что особенно полезно в застроенных городских районах. Они также могут удерживать шум внутри вашего дома, что предотвращает появление жалоб от соседей или близлежащих компаний.

Двери, как правило, изготавливаются из оцинкованной стали, долговечны, обеспечивая длительную долговечность и непревзойденную защиту от взлома. Эти двери также могут обеспечить устойчивость к таким элементам, как ветер и дождь. В условиях, когда происходит периодическая буферизация, ветрозащитные ставни могут предотвратить сильный ветер.

Доступные в широком диапазоне цветов и размеров, сделанные на заказ двери могут придать привлекательный вид вашему дому или коммерческому пространству.

Благодаря быстрому процессу установки, они могут быть легко включены в существующую структуру, вызывая минимальные нарушения в работе вашего дома или бизнеса. Устанавливаемые внутри или снаружи, они изготавливаются на заказ в зависимости от требований вашего здания.

Имея возможность иметь перфорированные или перфорированные секции внутри занавеса, вы можете использовать рольставни для демонстрации продуктов с выгодой, зная, что они безопасны.

Регулярное техническое обслуживание обеспечивает соответствие ваших помещений юридическим обязательствам и снижает расходы на страхование.Действующий Закон об охране здоровья и безопасности 1974 г. Правило 18 гласит, что все оборудование должно быть:

• пригодным для использования по прямому назначению
• безопасным для использования
• в хорошем состоянии
• при условии соблюдения программы технического обслуживания

Все двери должны быть должны регулярно обслуживаться в соответствии с утвержденными строительными схемами и соответствовать новым европейским нормам. Невыполнение этого требования может привести к судебному преследованию и аннулированию вашей страховки и гарантии. Все документы и планы должны быть предоставлены во время всех проверок здоровья и безопасности.

8. Технические характеристики

Опции работы

Есть четыре традиционных варианта управления рольставнями

• Ручной подъем и подъем вниз
• Работа с ручной цепью, пользователь тянет цепь за направление закрытия / открытия.
• Однофазный трубчатый двигатель с помощью переключателя вверх и вниз
• Промышленный трехфазный двигатель с питанием от переключателя вверх и вниз

Причины для спецификации

Бюджет
Различные операции влияют на общую стоимость – В порядке стоимости (от наименьшей к наибольшей), ручное управление, однофазный электродвигатель, ручная цепь, 3-фазный двигатель.

Наличие электрооборудования
Отсутствует питание или в зоне ворот, работа ограничивается ручной или цепной системой.

Размер
Размер иногда может определять варианты, доступные для управления рольставнями

Приложение
• Ручные операции наиболее распространены в небольших магазинах, небольших складских помещениях и домах
• Однофазные электрические чаще всего обычно используется в магазинах, офисах и школах.
• Ручные цепи чаще всего используются на фабриках и промышленных предприятиях.
• Трехфазные электрические операции в основном используются на промышленных объектах, таких как двери погрузочных платформ.

Использование
• Ручные операции используются для работы с низкой и средней частотой.
• Однофазный трубчатый двигатель используется для низкочастотного использования.
• Цепной режим используется для низких и средних частот.
• Трехфазный промышленный двигатель используется для средних и высоких частот в зависимости от спецификации.
• Наиболее распространенная спецификация – однофазный трубчатый электродвигатель или трехфазный электродвигатель.

Варианты завес и причины для спецификации

Существует много разных стилей завес в разных диапазонах, основные из них:

Изогнутая или плоская планка
Ширина проема может иногда определять, если планка должна быть плоской или выпуклой. Личное предпочтение эстетики также может быть причиной выбора между ними.

Сплошная планка
Они бывают с планкой 50 мм или 76 мм и могут быть плоскими или выпуклыми. Сплошные планки используются для обеспечения высокой безопасности, гарантируя отсутствие обзора через продукт, а также являются наиболее рентабельной моделью. Можно выбрать планку 50 мм или 76 мм, чтобы помочь, когда есть ограничения на головную панель, или просто в качестве личного предпочтения эстетики роллет.

Перфорированная планка
Секции планки вырезаны, чтобы обеспечить обзор магазинов или движения воздуха при использовании в качестве рольставней на автостоянках..

Перфорированная планка
В планке проделаны отверстия, чтобы обеспечить обзор и воздушный поток, аналогично перфорированному варианту, но это более экономичная и надежная система рольставен.

Решетки
Стержни, фиксирующие звенья и трубки в различных формах, обеспечивают максимальный обзор магазинов и воздушных потоков на автостоянках и имеют совершенно другой внешний вид, чем обычные решетчатые ставни.

Наиболее распространенная спецификация – цельный 76 мм

Варианты отделки

• Изделия из оцинкованной стали являются наиболее экономичными.

• Алюминиевые изделия в стандартном исполнении подвергаются финишной обработке и являются наиболее рентабельными.

• На алюминиевые и стальные изделия можно наносить порошковое покрытие, подходящее к обрамлению двери.

• Стальные изделия Plastisol являются альтернативой порошковому покрытию, но с немного более прочным покрытием, но имеют более ограниченный диапазон выбора цвета.

• Наиболее распространенная спецификация – порошковое покрытие.

Устройства безопасности и органы управления

Роликовые ставни для пешеходных дверей должны быть оснащены предохранительным тормозом, чтобы в случае отказа двигателя завеса не закрылась с силой и не создала опасность для персонала.Обеспечение безопасного прохода – это государственное законодательство.

Защитные фотоэлементы и защитные кромки нижнего рельса могут быть указаны для остановки работы рольставни в случае каких-либо препятствий. Могут быть включены ключевые переключатели и пульты дистанционного управления.

Безопасность

Некоторые электрические рольставни имеют встроенную самоблокирующуюся систему, для других могут потребоваться запорные устройства.

Дополнительные направляющие замки или заземляющие устройства повысят уровень безопасности.

Некоторые серии рольставен подвергаются испытаниям на взлом в лабораторных условиях, чтобы обеспечить страховой рейтинг. LPS 1175 выпуск 7 «SR2, SR3 или SR4», если указано.

Крепление рольставни к основанию необходимо учитывать для обеспечения безопасности и размера двери.

Верхнее отделение

Завеса на высоком уровне опоясывает ствол, чем выше дверь, тем шире поднимается занавес и требуется больше места для головы. Некоторые продукты предназначены для приложений с низким уровнем потолка.

9. Техническое обслуживание

Как и в случае с любым другим оборудованием, рольставни могут иметь продленный срок службы при соблюдении надлежащих процедур технического обслуживания.В соответствии с Правилом № 5 Правил на рабочем месте (безопасность и социальное обеспечение) 1992 года, двери с электроприводом должны «регулярно проверяться, при необходимости, путем осмотра, испытаний, регулировки, смазки, ремонта и очистки».

Несмотря на то, что у вас есть способы помочь в техническом обслуживании, осмотр ваших дверей обязательно проводится каждые 12 месяцев. В соответствии с Постановлением о рабочем месте 1992 г. Техническое обслуживание оборудования, устройств и систем, все оконные и дверные жалюзи обязательно должны соответствовать правильным процедурам.Рекомендуется проверять их не реже одного раза в год не только для соблюдения правил, но и для обеспечения безопасности вас и вашей собственности.

10. Часто задаваемые вопросы

Сколько стоят рольставни?

Из-за различий в размерах и спецификациях все рольставни изготавливаются на заказ по индивидуальным требованиям, что приводит к значительным колебаниям стоимости одной модели к другой. В качестве изделия, сделанного на заказ, вы можете получить бесплатную смету на свою рольставни от HAG Ltd.Позвоните по телефону 0800 072 3444, и специалист по дверям HAG будет рад помочь.

Какая высота потолка мне нужна для рольставни?

Каждая серия и модель рольставней складываются в головную пластину разного размера, обычно чем выше дверь, тем больше требуется головное пространство. Свяжитесь с техническим отделом HAG Ltd напрямую, чтобы получить эти расчеты.

Какие рольставни обеспечивают лучшую вентиляцию для воздушного потока?

Решетка для рольставен обеспечивает наилучший воздушный поток и может использоваться для рольставней в магазинах и на автостоянках.См. Более подробную информацию в ассортименте Alulink.

Могу ли я установить рольставни, если у меня неровный пол?

В зависимости от уклона мы можем установить клин со скошенной кромкой на нижнюю направляющую для компенсации пола. Свяжитесь с техническим отделом HAG для получения более подробной информации.

Можно ли поставить почтовый ящик в рольставни?

Да, мы можем вырезать часть занавески, чтобы столб мог пройти через меня.

Сколько времени нужно на изготовление и установку рольставни?

В зависимости от спецификации среднее время выполнения заказа HAG Ltd составляет 2-3 недели.

Могу ли я установить рольставни самостоятельно?

Да, HAG Ltd предлагает свои рольставни только на условиях поставки, а также поставки и установки.

Могу ли я связать рольставни с моей системой охранной сигнализации?

Да, любой уважаемый инженер по аварийной сигнализации может подключить его через датчик.

Требуется ли маркировка CE для роллет?

Да, это закон, все рольставни должны иметь маркировку CE.

Соответствуют ли мои старые рольставни действующему законодательству?

Лучший способ подтвердить, соответствует ли ваш продукт требованиям, – это получить услугу от HAG, в рамках которой будет проведена оценка рисков, чтобы подтвердить, требуются ли какие-либо предохранительные тормоза или дополнительные датчики.

Вы осмотрите мою собственность и порекомендуете лучшие роллеты?

Да, HAG Ltd проведет опрос без каких-либо обязательств и расскажет, какое решение лучше всего подходит для рольставней.

Вы экспортируете рольставни?

Да, мы экспортировали во все части мира и можем обучить местных представителей установке и техническому обслуживанию.

Роллеты бывают стандартных размеров?

Все рольставни изготавливаются по индивидуальному заказу.

11.Почему выбирают рольставни HAG Ltd

Благодаря широкому выбору дверей предприятия и домовладельцы могут найти подходящую дверную систему для своего помещения. Наш опыт с 1983 года в производстве, проектировании, установке и обслуживании помогает нам производить рольставни, соответствующие вашим потребностям и требованиям.

Компания HAG Ltd производит рольставни более 30 лет.

Изготовленный из стали или алюминия с качественной отделкой, HAG Ltd использует лучшие материалы для оптимальной защиты, элегантного внешнего вида и долговечности.

Выберите из широкого ассортимента продукции, включая рольставни с высокой степенью защиты, промышленные роллеты, рольставни со страховкой, изолированные роллеты, рольставни на витринах магазинов и рольставни для парковок.

Доступен с множеством функций и операций, может быть определен и спроектирован в соответствии с требованиями клиента.

12. Услуги, предлагаемые HAG Ltd

Установка

При необходимости HAG предоставляет полный комплекс услуг по установке.Наши инженеры имеют соответствующую отраслевую подготовку и квалификацию, что обеспечивает высокое качество обслуживания, соответствующее нашим продуктам. Соблюдаются все договорные требования.

Техническое обслуживание и ремонт

HAG предлагает 12-месячную гарантию на все двери, включая детали и работу. Работая 24/7, 365 дней в году, HAG всегда имеет под рукой квалифицированного инженера по обслуживанию и ремонту, имеющего квалификацию NVQ уровня 2, для быстрого и эффективного решения проблемы.

Через 12 месяцев вам будет предоставлена ​​возможность продлить гарантийное обслуживание в зависимости от потребностей клиента.Наше высококачественное круглосуточное обслуживание позволяет вам принимать превентивные меры, которые сокращают расходы на обслуживание вашего бизнеса.

Online Service Manager

Просто войдите в Online Service Manager, чтобы просматривать обновления в реальном времени или регистрировать новые звонки, чтобы повысить скорость связи и обеспечить высочайшее качество обслуживания клиентов на рынке.
HAG предлагает различные услуги, чтобы обеспечить эффективное обслуживание вашего пространства высочайший уровень, с быстрой установкой, с нашими качественными знаниями и быстрой связью.

Порошковое покрытие

Высококачественное порошковое покрытие обеспечивает прочное, устойчивое к выцветанию и долговечное покрытие, нанесенное отмеченной наградами компанией. Порошковое покрытие HAG обеспечивает непревзойденный финиш для алюминиевых и стальных изделий.

13. Ассортимент продукции для рольставен HAG

Благодаря гибкости конструкции, HAG Ltd предлагает семь серий роллет различных моделей, чтобы гарантировать, что заказчик получит индивидуальный продукт, отвечающий всем их требованиям.

Диапазон Armourguard

Диапазон Seceuro

Диапазон Alulink

Диапазон Fireguard

Рольставни с рейтингом страхования

Диапазон Alishield

Диапазон решеток Diamond

Диапазон Clear Guard

Полный ассортимент

рольставни

Tasmota

Tasmota

Инициализация поиска

arendst / tasmota

• Главная
• Функции
• ESP32 (бета)
• Интеграция умного дома
• Периферийные устройства
• Поддерживаемые устройства
• Поддерживаемые устройства
• Поддерживаемые устройства
Tasmota

arendst / tasmota

• На главную
  • Новости
  • О
  • Начало работы
  • Обновление
  • MQTT 900 20
  • Команды
  • Шаблоны
  • Компоненты
  • Модули
  • Периферийные устройства
  • WebUI
  • Компиляция
  • Содействие
  • Скачать
  • Project Showcase
• Функции Функции
  • Введение
  • Аналоговый вывод
  • Bluetooth
  • Кнопки и переключатели
  • DeepSleep
  • Группы устройств
  • Дисплеи
  • Динамический спящий режим
  • Устройства I2C
  • ИК-связь
  • Управление проектором LCD / DLP
  • Освещение
  • OpenTherm
  • Датчики движения PIR
  • Калибровка контроля мощности
  • PWM Диммер
  • Радиочастотная связь
  • Правила
  • Создание сценариев
  • Последовательный порт на TCP-мост
  • S шторы и жалюзи
  • Интерфейс интеллектуального счетчика
  • Подписка и отказ от подписки
  • TasmotaClient
  • Термостат
  • Таймеры
  • Защищенный TLS MQTT
  • TuyaMCU
  • Универсальная файловая система
  • Zigbee
  • Разработчики
  19 Для разработчиков2019 Для разработчиков и учебных материалов
  • ESP32 (бета) ESP32 (бета)
    • Функции
    • Язык сценариев Berry
    • Bluetooth с низким энергопотреблением
    • Сенсорные GPIO
  • Интеграция умного дома Интеграция умного дома
    • Введение
    • Alexa
    • AWS IoT
    • Domoticz
    • Home Assistant
    • Homebridge
    • HomeSeer
    • IP Symcon
    • KNX
    • NodeRed
    • nymea
    • OctoPrint 9 0020
    • openHAB
    • Otto
    • IOBroker
    • Адаптер Mozilla WebThings
    • SmartThings
  • Периферийные устройства Периферийные устройства
    • Поддерживаемые периферийные устройства
    • Зуммер
    • A4988 Контроллер шагового двигателя2
    • Датчик температуры и влажности AHT120x
    • Датчик света и жестов APDS-9960
    • AS3935 Датчик молнии Франклина
    • AZ7798 CO ₂ метр
    • Датчик внешней освещенности Bh2750
    • Датчик температуры, влажности и давления BME280
    • Датчик температуры, влажности, давления и газа BME680
    • CC253x Zigbee module
    • Chirp! датчик влажности
    • Датчик температуры и влажности DHT11
    • Датчик температуры DS18x20
    • DS3231 Часы реального времени
    • Датчики EZO
    • Модуль Bluetooth HM-10
    • Модуль Bluetooth HM-17
    • Ультразвуковой датчик расстояния HC-SR04
    • Honeywell HIH датчик температуры и влажности
    • iAQ-Core датчик качества воздуха в помещении
    • IR Remote
    • Датчик температуры LM75AD
    • MCP23008 / MCP23017 GPIO Expander
    • MFRC522 Считыватель RFID
    • MGC3130 Контроллер 3D-отслеживания и жестов
    • MH-Z19B CO ₂ Датчик
    • Инфракрасный термометр MLX

    • MLX
      Матрица термодатчиков дальнего инфракрасного диапазона
    • Емкостной сенсорный датчик MPR121
    • Гироскоп и акселерометр MPU-6050
    • Модуль NRF24L01
    • OpenTherm
    90 019 P1 Smart Meter
    • PAJ7620U2 датчик жестов
    • PCA9685 12-битный ШИМ-контроллер
    • PN532 считыватель NFC
    • PZEM-0xx монитор мощности
    • RCWL-0516 микроволновый радарный датчик движения
    • RDM6300 RFID-считыватель
    • RF Transciever
    11 датчик качества воздуха
    • датчик температуры SHT30
    • анемометр TX20 / TX23
    • датчик света TSL2561
    • VEML6070 УФ датчик света
    • VEML6075 UVA / UVB / UVINDEX датчик
    • VEML7700 датчик внешней освещенности
    • WS53L0X лазерный модуль дальности RGB12
    • Shield
    • WS2812B и WS2813
  • Поддерживаемые устройства Поддерживаемые устройства
    • Настроить неизвестное устройство
    • Все поддерживаемые устройства
    • Распиновка модуля Wi-Fi
    • Поддерживаемые модули
  9 0019 Help Help
  • FAQ
  • Устранение неисправностей
  • Восстановление устройства
  • Поддержка Discord
  • Строит
  Сделано из материала для MkDocs

  ac – Защита от неисправностей в реле, которые управляют рольставнями (двигатель, индуктивная нагрузка)

  У меня дома есть схема управления рольставнями, которую можно примерно увидеть на схеме ниже.

  ^{смоделировать эту схему – Схема создана с помощью CircuitLab}

  Работает, но через несколько месяцев перестали работать некоторые реле. Реле рассчитаны на 16 А 250 В ~ и работают при 5 В. Мы подозревали, что некоторые компоненты неисправны (хотя они были куплены в магазине с хорошей репутацией), и после некоторых дополнительных сбоев я обнаружил, что легкое «перкуссионное обслуживание» решило проблему, поэтому я подозреваю, что контакты реле были немного слиты друг с другом, если это имеет смысл.Но это не сценарий с полностью перегоревшими контактами, просто … немного, чтобы больше не переключаться, пока не будет осторожно постучать.

  Я понял, что забыл добавить туда демпфер. Я сам больше люблю микроконтроллеры, поэтому я немного почитал в Интернете и решил добавить демпфер, в частности: этот KEMET, который представляет собой 100n 100R. Я надеялся, что это будет иметь смысл в этой схеме, и не был уверен, что лучше поместить их через контакты или через нагрузку, и в итоге я попробовал это как на общих, так и на общих контактах крышки.

  Тем не менее, при остановке движения затвора с любого направления я иногда видел искры внутри одного (RLY1) или обоих реле .

  Что мне следует улучшить и какие у меня есть возможности? Печатная плата сделана и довольно велика для такого маленького любителя, как я. И он помещен в труднодоступный небольшой корпус. Я подумал, что, возможно, я неправильно поставил демпферы, но физически их сложно проверить в разных положениях. Я рассматривал вариант замены RLY1 на SSR с пересечением нуля (надеясь, что пересечение нуля само по себе решит некоторые проблемы), но все же это означало бы переделать и исправить некоторую электронику, и я боюсь ошибиться и закончить до сжигания ССР.

  действий в Google Smart Home | Разработчики Google

  действие.devices.types.SHUTTER – Жалюзи можно открывать и закрывать, потенциально в более чем одном направлении. Некоторые ставни могут иметь поворотные ламели.

  Этот тип означает, что устройство получает значок затвора и некоторые связанные синонимы и псевдонимы.

  Возможности устройства

  См. Соответствующую документацию по признакам для детали реализации, такие как атрибуты и состояния, которые должна поддерживать ваша служба, и как создавать ответы EXECUTE и QUERY.

  Обязательные черты

  Эти характеристики и команды необходимы, если они применимы к вашему устройству.

  Рекомендуемые характеристики

  Эти характеристики рекомендуются, если они применимы к вашему устройству. Однако вы можете смешивать и сочетать все доступные черты, чтобы наилучшим образом соответствовать вашим существующим. функциональность продукта.

  Требования к качеству

  • Задержка: должно быть меньше или равно 2500 мс .
  • Надежность: должно быть больше или равно 97% .

  Пример устройства: Простая заслонка

  В этом разделе содержатся примеры полезной нагрузки намерения, представляющей общий “Затвор” в зависимости от типа устройства и характеристик, указанных выше. Если вы добавляете или удаляете черты в своей реализации, измените свои ответы соответствующим образом, чтобы отразить эти изменения.

  Пример ответа SYNC

  Запрос

   {
    "requestId": "6894439706274654512",
    "входы": [
      {
        "намерение": "действие.devices.SYNC"
      }
    ]
  }

  Response

   {
    "requestId": "6894439706274654512",
    "payload": {
      "agentUserId": "user123",
      "устройства": [
        {
          "id": "123",
          "тип": "действие.devices.types.SHUTTER ",
          "черты": [
            "action.devices.traits.OpenClose"
          ],
          "название": {
            "name": "Простая шторка"
          },
          "willReportState": правда,
          "attributes": {
            "openDirection": [
              "ВВЕРХ",
              "ВНИЗ"
            ]
          },
          "информация об устройстве": {
            "производитель": "smart-home-inc",
            "модель": "HS1234",
            «hwVersion»: «3.2»,
            "swVersion": "11,4"
          }
        }
      ]
    }
  }

  Пример ответа QUERY

  Запрос

   {
    "requestId": "6894439706274654514",
    "входы": [
      {
        "намерение": "действие.devices.QUERY ",
        "payload": {
          "устройства": [
            {
              "id": "123"
            }
          ]
        }
      }
    ]
  }

  Response

   {
    "requestId": "6894439706274654514",
    "payload": {
      "devices": {
        "123": {
          "status": "УСПЕХ",
          "онлайн": правда,
          "openState": [
            {
              "openPercent": 30,
              "openDirection": "ВНИЗ"
            },
            {
              "openPercent": 50,
              "openDirection": "ВВЕРХ"
            }
          ]
        }
      }
    }
  }

  Пример команд EXECUTE

  ОткрытьЗакрыть

  Для получения дополнительной информации о параметрах команды, увидеть действие.devices.traits.OpenClose Справка.

  Запрос

   {
    "requestId": "6894439706274654516",
    "входы": [
      {
        "intent": "action.devices.EXECUTE",
        "payload": {
          "команды": [
            {
              "устройства": [
                {
                  "id": "123"
                }
              ],
              "исполнение": [
                {
                  "command": "action.devices.commands.OpenClose",
                  "params": {
                    "openPercent": 10,
                    "openDirection": "ВНИЗ"
                  }
                }
              ]
            }
          ]
        }
      }
    ]
  }

  Response

   {
    "requestId": "6894439706274654516",
    "payload": {
      "команды": [
        {
          "идентификаторы": [
            «123»
          ],
          "status": "УСПЕХ",
          "состояния": {
            "онлайн": правда,
            "openState": [
              {
                "openPercent": 10,
                "openDirection": "ВНИЗ"
              },
              {
                "openPercent": 50,
                "openDirection": "ВВЕРХ"
              }
            ]
          }
        }
      ]
    }
  }

  ОШИБКИ устройства

  Посмотреть полный список ошибки и исключения.
