Вентиляционная решетка с обратным клапаном

Современный человек, особенно в городе большую часть своего времени проводи в помещениях и зданиях. Соответственно он не имеет доступа свежего воздуха. А чистый воздух является основой полноценного здоровья. Поэтому на первый план в обеспечении комфортных условий проживания и работы выходит создание нормальной вентиляционной системы. Особенно это актуально в таких местах как кухня или санузел. С пластиковыми окнами и с современными дверями человек закрыл себя герметически в каменных джунглях города. Большинство существующих вентиляционных систем обеспечивают вытяжку отработанного воздуха, не заменяя его чистым. Выходом из создавшегося положения станет установка вентиляционной решетки с наличием обратного клапана. В данной статье будут рассмотрены виды такого изделия, его монтаж и принципы эксплуатации. Понимание таких процессов станет причиной грамотного подбора описываемого устройства.

Содержание

1. Создание обратной тяги
2. Виды борьбы с обратной тягой
3. Одностворчатое изделие, основанное на гравитационном действии
4. Двустворчатый вариант с пружинами
5. Жалюзи на вентиляционной решетке
6. Использование гибких мембран
7. Монтаж и эксплуатация

Создание обратной тяги

Прежде чем принять решение о монтаже вентиляционных решеток с наличием обратного клапана, предварительно узнают о вероятности создания обратной тяги в системе вентиляции здания. Правильно понимая и осознавая такой механизм, становиться возможным нормализация воздухообмена в помещении.

Принцип работы нормальной вентиляционных устройств, приточно-вытяжного характера базируется на постулате о равномерности входящего и исходящего объема воздуха. Если же весь поток уходит из дома, это говорит о создании обратной тяги и неважности притока свежей воздушной массы.

Отсутствие чистой воздушной массы в доме чревато, хронической усталостью, постоянными негативными состояниями и наличием хронических заболеваний.

Теперь разберем причины, которые служат базой для создания обратной тяги.

1. 1. Основная причина сокращение объема воздуха поступающего в квартиру или его полное отсутствие.
2. 2. Засорение отверстий мусором.
3. 3. Поломка механизмов, регулирующих движение воздуха.
4. 4. Работа мощных вытяжек.
5. 5. Применение нескольких принудительных устройств работающих на отток воздушной массы одновременно, во всей системе вентиляции.
6. 6. Постоянно дующий ветер, который не был принят в расчет строителями при создании дома.

Все перечисленные условия приводят к созданию обратной тяги и невозможности получения чистого кислорода. Даже при нормальной работе системы стоит поставить вентиляционные решетки с обратными клапанами для профилактики такого явления.

Виды борьбы с обратной тягой

Повсеместное использование вытяжек делает неактуальными установку изделий с ручным управлением по пропуску воздушных масс. Новые методы предотвращают появление обратной тяги в автоматическом режиме. Все они связаны с установкой вентиляционных решеток с клапаном. Каждый способ при этом характеризуется своими достоинствами и недостатками. Все возможные методы рассмотрим пор отдельности.

Одностворчатое изделие, основанное на гравитационном действии

Такой прибор работает на потоках направляемых из помещения с оказанием давления на клапанную створочку. При присутствии обратной тяги – давления нет, и створочка закрывается под действием гравитации.

Такой прибор применяется при естественном варианте вентиляции. Обязательно при установке соблюсти размещение клапана на базе его конструкционных особенностей. Это делается по горизонтали или вертикали.

Фото 1. Схема установки изделия по горизонтали и по вертикали.

Двустворчатый вариант с пружинами

Клапан, в виде бабочки, имеет в своей структуре две шторки. Они складываются под воздействием сил давления с определенной стороны или захлопываются когда фактора давления нет. Механизм захлопывания обусловлен действием вмонтированных пружин.

Такое устройство можно располагать пол любым углом.

Как показывает практика, подобное устройство четко работает при присутствии вытяжки. При покупке такого прибора обязательно нужно протестировать пружины к давлению воздушной массы. Современные устройства предполагают регулировку силы работы пружин.

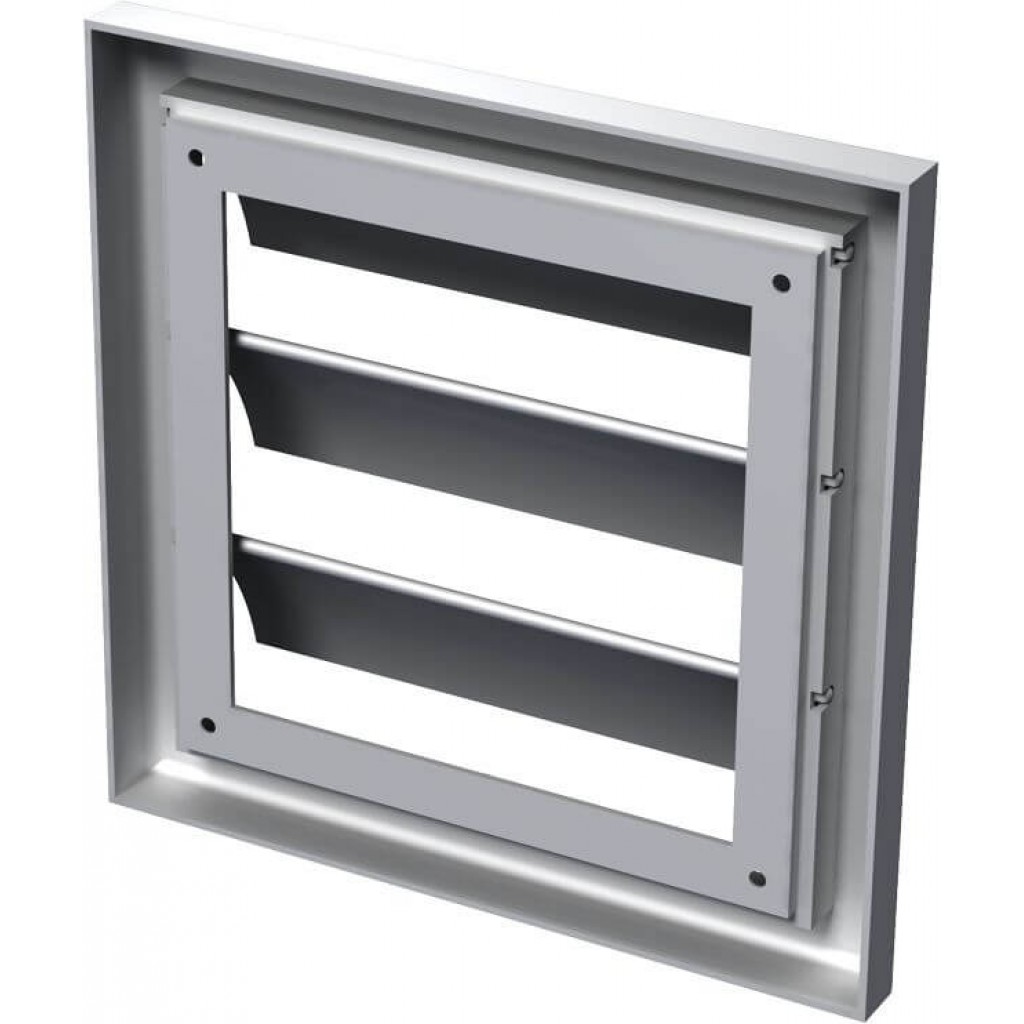

Жалюзи на вентиляционной решетке

Клапан, установленный на решетке с выходом на улицу, может иметь форму жалюзи. Принцип работы аналогичен одностворчатому изделию и основан на гравитации. При использовании нескольких створок процесс работы устройства более эффективный. Размеры рассчитаны на возможные модели отверстий. Клапан может устанавливаться по всей площади решетки или исключительно на отверстие.

Фото 2. Пример вентиляционных решеток с жалюзи.

Использование гибких мембран

Применение мембранного варианта клапана обусловлено действие воздушного потока, которое изменят положение пластинки.

Одно направление потока служит для открытия мембраны, другой вектор напора закрывает ее. Сильный процесс обратной тяги может деформировать пластину.Ч избежать подобной ситуации, надо приобретать изделие с ребрами жесткости. Если попытаться сэкономить и купить устройство без ребер, то возникает вероятность деформации изделия. Результатом станет пропуск воздуха в нежелательном векторе.

Монтаж и эксплуатация

Проанализируем рекомендации необходимые для установок решеток.

1. 1. Предварительно тестируем клапана, на предмет возможного заклинивания.
2. 2. Само изделие должно содержать подготовленные отверстия. Решетки закрепляют при помощи саморезов.
3. 3. Для лучшей фиксации и герметизации применяем монтажную пену. Ее заливают в зазор между решеткой и вентиляционным каналом.
4. 4. Размеры изделия должны соответствовать форме вентиляционного канала.
5. 5. Если возникает необходимость поочередного действия естественной вентиляции и принудительного прибора, нужно использовать решетку определенной конструкции с двумя щелями. Обе щели служат для разных типов вентиляции.
6. 6. Не лишним будет укрепление стены возле отверстия непосредственно перед монтажом.

Теперь обратим внимание на эксплуатацию. Воздух, забираемый из кухонь, всегда несет в себе влагу. В холодное время это может служить причиной образования наледи на решетке, установленной на улице. Такой процесс приводит к прекращению движения воздуха. Отверстие просто сужается и/или полностью закрывается льдом.

Существенно увеличивается нагрузка вытяжки.

Что делать?

Лучшим вариантом будит периодический осмотр наружной решетки. Наледь нужно удалять, нельзя ждать потепления и размерзания. Удаление производят механическим методом, при помощи различных предметов, которые помогут сбить лед. Возникает другая проблема. От ударов может повредиться решетка, изготовленная из пластика. Поэтому наружную решетку приобретать только из металлов.

Фото 3. Проверка работы вентиляционной ситемы.

Приобретение и установка решеток с обратными клапанами поможет решить вопрос с чистым воздухом. Недорогое изделие существенно улучшит комфорт и предупредит возникновение негативных состояний.

Производство любых вентиляционных решеток, решеток на заказ – Рэдвент

является авторитетным производителем, чьи проекты всегда отличаются безупречным внешним видом и точным соответствием требованиям заказчика.

Реквизиты компании

ООО «Рэдвент Инжиниринг»

ИНН: 6219008001

КПП: 621901001

ОГРН: 1176234016111

Тысячи объектов

на которых установлены изделия нашего производства

Бизнес центр “Матрешка” Сколково

Музей Московского Кремля

Московский областной суд г.

Москва

ЖК “Квартал 38А” г. Москва

ЖК “Калейдоскоп” в г. Старая Купавна

ЖК «Красково» г. Люберцы

Смотреть все портфолио

Как составляющая системы вентиляции и кондиционирования, вытяжки и решетки становятся самым востребованным материалом при строительстве и обустройстве, как жилых, так и промышленных и коммерческих зданий. Они обеспечивают воздухообмен между помещением и улицей, помогают избавиться от копоти, гари и дыма, снабжают чистым воздухом. Это главное требование при обеспечении пожарной безопасности на любом объекте.

Разновидности вентиляционных решеток для дома и промышленности

Различают такие виды изделий:

• По материалу – металлические алюминиевые, стальные и пластмассовые;
• По форме – круглые, квадратные, прямоугольные, линейные, с решетчатым перекрытием или жалюзи в один или два перпендикулярных ряда;
• По месту установки – фронтонная вентиляционная решетка, уличная, внутренняя, вытяжная, для каминов и воздушного центрального отопления, на стену, потолок, пол, в окно, в дверь, для цоколя;
• По функциональности – регулируемая или фиксированная, с обратным клапаном, накладная и врезная.

Решетка вентиляционная с фланцем обеспечивает надежное соединение в стене, на фасаде или в потолке. Поворотные элементы жалюзи позволяют регулировать воздушный поток.

Заказ вентиляционных решеток у производителя

Покупая товар у нас, вы не переплачиваете посредникам и можете заказать изделия индивидуальных параметров, чтобы удовлетворить техническим и эстетическим показателям. У нас есть выбор нескольких цветов решеток – белые, металлик, коричневые, цветные под заказ, в любом размере.

• Стандартные размеры шагом 25 мм
• Любой нестандарт с шагом 1 мм
• Из алюминия и оцинкованной стали

• Порошковая покраска в любой цвет
• Вентиляция и дымоудаление
• Для фасадов, дверей и вентиляционнных каналов

• Под заказ и в наличии
• Регулируемые и неподвижные
• Круглые, треугольные и прямоугольные

Если вы:

• хотите получить высококачественный продукт, изготовленный с помощью новейших технологий;
• стремитесь придать помещению ухоженный вид;
• беспокоитесь о своем здоровье и здоровье окружающих;
• желаете оправдать свои ожидания.

Компания REDVENT.RU готова работать с вами и для вас. Мы приветствуем частных и корпоративных заказчиков, рады смелым и интересным идеям, открыты для экспериментов

Смотреть каталог вентиляционных решеток

заказать
обратный звонок

Наши менеджеры перезвонят вам в кратчайшие сроки

виды, устройство, принцип работы + инструкция по установке

Иногда вентиляция не только выводит отработанный воздух наружу, но и становится источником неприятных запахов. Происходит это в результате притока воздушных масс из соседних помещений или снаружи из-за возникновения обратной тяги.

Для решения такой проблемы была придумана вентиляционная решетка с обратным клапаном, перекрывающим воздушные потоки, стремящиеся попасть в помещение. В этой статье мы познакомимся с конструктивными особенностями такой решетки, ее основными преимуществами и причинами использования.

Так же разберем процесс самостоятельной сборки и правила эксплуатации данного устройства.

Содержание статьи:

• Конструкция и преимущества решетки с клапаном
• Когда нужна решетка с обратным клапаном?
• Существующие разновидности таких решеток
  • Вид №1 – решетка гравитационная одностворчатая
  • Вид №2 – мембранный вариант устройства
  • Вид №3 – лепестковые решетчатые модели
  • Вид №4 – модель с замком-бабочкой
• Пошаговая инструкция по установке
• Несколько советов по эксплуатации
• Выводы и полезное видео по теме

Конструкция и преимущества решетки с клапаном

Модель включает в себя три основные части: неподвижную, подвижную, фланцевую для подключения.

Неподвижная часть – это сама решетка. Он выступает и как декоративный элемент, и как барьер, предохраняющий и закрывающий клапан от случайного повреждения.

Так как решетка закрывает вентиляционное отверстие, то с улицы не проникают запахи, всевозможные мелкие частицы. При понижении температуры снаружи решетка предотвращает потерю тепла

Имеет прямоугольную форму, изготовлен из пластика. Конструкция должна закрывать не только вентиляционную шахту, но и немного захватывать стенку.

Подвижная часть визуально похожа на лепесток, круглую или прямоугольную, хотя иногда можно встретить и необычную форму – «бабочку». Он открывается только в одну сторону.

Производят вентиль для пластиковых решеток, так как приходится эксплуатировать их в условиях агрессивной влажности.

Вырезной фланец выглядит как круг. Его диаметр составляет от 11 до 15 см. С помощью фланца клапан интегрируется в воздуховод 9.0003

Такая вентиляционная решетка имеет ряд преимуществ:

1. Защитит от уличного воздуха, как холодного, так и слишком теплого.
2. Насекомые или пыль не проникнут в комнату.
3. Комната будет защищена от запахов.
4. Наличие звукопоглощающего эффекта не позволит проникнуть посторонним звукам.
5. Простота установки и обслуживания.
6. Эстетичный вид декоративной решетки.

Основной минус в том, что при минусе могут замерзнуть жалюзи или лепестки. Для решения этой проблемы в систему встроен нагреватель.

Когда нужна решетка с обратным клапаном?

Целесообразность установки решетки с обратным клапаном обусловлена ​​наличием в системе вентиляции.

Поэтому, если это явление отсутствует, крайней необходимости в этом нет, но для профилактики все же стоит установить решетку.

Качественный затвор клапана должен быть настолько чувствительным, чтобы быстро реагировать даже на незначительное движение воздуха

Следующие факторы могут вызвать обратную тягу:

1. Отсутствие поступления воздуха в помещение или уменьшение его объема.
2. Мусор попадает в отверстие.
3. Выход из строя элементов, управляющих движением воздушного потока.
4. Эксплуатация вытяжек большой мощности.
5. Не учитывается при проектировании дома, постоянно дует ветер.
6. Наличие в системе вентиляции нескольких единиц оборудования, работающих одновременно с оттоком воздуха.

Все эти обстоятельства создают условия для появления реверсивной тяги. При этом чистый кислород не поступает в помещение. Нет никакой гарантии, что хотя бы один из этих факторов не проявится. Лучше обезопасить систему вентиляции, установив решетку с обратным клапаном.

Существующие разновидности таких решеток

Существует классификация вентиляционных решеток, оснащенных клапаном.

В зависимости от типа запорного устройства бывают:

• гравитационные одностворчатые;
• лепесток;
• мембрана;
• бабочка.

Решетки вентиляционные изготавливаются из пластика и оцинкованного металла.

Сейчас большой популярностью пользуются обратные клапаны. С их помощью контролируют поток воздуха. Часто эти изделия используются в ванных комнатах и ​​туалетах.

Первые плохо переносят минусовые температуры, поэтому в основном используются для внутренней установки. Они имеют малый вес, высокую коррозионную стойкость, долгий срок службы, невысокую цену.

Снаружи обычно устанавливаются металлические решетки. Чтобы зимой они не замерзли, используют подогрев. Форма решетки может быть прямоугольной, круглой.

Отличаются высокой термостойкостью, поэтому применяются для установки в горячих цехах, больших кухнях, вне зданий. Большим минусом этих изделий является их подверженность коррозии и большой вес.

Вид №1 – решетка гравитационная одностворчатая

Данная модель имеет предельно простую конструкцию. Запорный элемент здесь имеет форму круга или прямоугольника. Представляет собой конструкцию с запорным механизмом, эксцентрично закрепленным на оси.

Работа основана на том, что поток воздуха, имея правильное направление, толкает заслонку и далее свободно перемещается по воздуховоду. Обратная лавина подтягивает клапан к сердцевине решетки и закрывает ее.

Рабочая створка гравитационной одностворчатой ​​решетки открывается под действием напора воздушных масс, поступающих из помещения. Преимущество конструкции в том, что она работает автоматически

Возможны два варианта исполнения таких моделей – со смещенной осью крепления заслонки относительно оси трубы воздуховода и с противовесом, расположенным снаружи или внутри устройства.

Устройство устанавливается строго вертикально или горизонтально. В противном случае створка не закроется полностью и не обеспечит должной защиты помещения от внешней атмосферы.

Вид №2 – мембранный вариант устройства

Этот тип решетки наиболее распространен. Здесь в качестве створки выступает легкая и гибкая мембрана. Так как он имеет небольшое сопротивление, его закрытие происходит под действием силы тяжести.

Благодаря своей простоте и надежности модель используется там, где поток воздуха циркулирует естественным образом.

В конструкции мембранных решеток отсутствуют механические элементы и сложные механизмы, поэтому они надежны и долговечны. Сама мембрана изготовлена ​​из невесомого синтетического материала.

Для предотвращения деформации мембраны в результате повышения давления воздушных струй в системе данные модели усилены ребрами жесткости. Мембранная перегородка опирается на них, если возникает чрезмерная тракция.

Вид № 3 – лепестковые решетчатые модели

Лепестковая конструкция аналогична гравитационной модели. Здесь клапан в виде жалюзи. Его работа основана на гравитации.

В подвале или гараже лучше установить лепестковую решетку из оцинковки. Клапан управляет подачей воздуха поворотом по часовой стрелке

Устройство работает более эффективно, если в нем несколько створок. Клапан на такую ​​решетку можно установить только на отверстие или на всю его площадь.

Вид № 4 – модель с поворотным затвором

Поворотный затвор имеет две шторки. Его закрытие происходит под действием установленных пружин. Установить такую ​​модель можно в любом положении.

Пружинные устройства работают исключительно в системах вентиляции с принудительной вентиляцией. Они не могут работать в сетях с естественной тягой.

Выбрав такую ​​решетку, необходимо проверить, как работают пружины под действием давления воздуха. В последних моделях усилие пружины можно регулировать.

Пошаговая инструкция по монтажу

Независимо от конфигурации системы, вентиляционная решетка с обратным клапаном должна располагаться так, чтобы обратная тяга перекрывалась независимо от количества работающих вентиляторов и вытяжек.

Перед установкой решетки необходимо выполнить следующие действия:

1. Проверить клапан на возможное заедание. Неправильная ориентация не позволит воздушному потоку открыть заслонку.
2. Сравните размеры изделия с формой вентиляционного канала.
3. Дополнительно закрепить на стене область, примыкающую к отверстию.
4. Отметьте места для крепежа, прикрепив решетку к вентиляционному отверстию.
5. Просверлите отверстия для дюбелей и установите их.

Далее прикрепите решетку с помощью саморезов. Если установка производится на дерево или гипсокартон, используйте дрель с соответствующими сверлами.

Бетон, кирпич сможет просверлить перфоратор с дрелью. Для керамической плитки используют специальные сверла. Недостатком этого метода является видимость головок шурупов.

В помещении решетки также крепятся на защелках, которые выпускают для изделий из алюминия. Крепятся на раму и вставляются в вентиляционное отверстие

Для наружной установки этот способ не рекомендуется, так как под воздействием атмосферных явлений крепеж может ослабнуть.

Иногда решетки крепятся на саморезы изнутри до конца вентиляционного проема. Здесь нужно действовать очень осторожно и не перетягивать болты. В противном случае решетка в углах может быть повреждена.

Такой способ крепления надежный, саморезы не видны.

Если нет возможности установить решетку обычным способом, есть другой способ. Монтаж осуществляется также на саморезы с помощью монтажных пластин различной длины

Проще, но менее надежно крепить решетку на клей типа жидкие гвозди, будамекс, пеносилос, дракон, титан.

Клеевой слой наносится равномерным слоем на тыльную сторону решетки или вокруг отверстия по заранее нанесенному контуру. Изделие фиксируется монтажной лентой, которую снимают после высыхания клея.

После установки вентиляционной решетки необходимо загерметизировать стыки.

Некоторые советы по эксплуатации

При выборе решетки следует учитывать три основных критерия: размер входа в вентиляционный канал, его геометрию и условия эксплуатации. Возможно, вам нужна декоративная решетка, не имеющая в своей конструкции обратного клапана? В этом случае рекомендуем ознакомиться с существующими и особенностями их эксплуатации.

Под воздействием низких температур решетки, оснащенные жалюзи, могут покрываться льдом.

В результате обледенения клапаны не полностью закрывают впускное отверстие воздуховода. Тогда неизбежно начнется возврат воздуха в помещение

Кроме того, из-за образования льда уменьшится клиренс и упадет производительность вытяжки. Чтобы решить эту проблему, лед необходимо регулярно удалять.

Выводы и полезное видео по теме

Как улучшить вентиляцию дома с помощью вентиляционной решетки:

Как установить вентиляционную решетку:

Решетка с обратным клапаном в конструкции является важным элементом вентиляционной сети. Способствует созданию и поддержанию благоприятного климата, предотвращает негативные явления. Потратив небольшую сумму на его покупку, вы значительно повысите уровень комфорта в доме.

Вы сами установили вентиляционную решетку и теперь хотите поделиться своим опытом с другими посетителями нашего сайта? Оставляйте свои комментарии о процессе установки, пишите рекомендации под этой статьей.

А может у вас остались вопросы по выбору подходящей версии гриля или как его установить? Не стесняйтесь задавать свои вопросы в блоке ниже – наши специалисты и компетентные пользователи постараются помочь вам разобраться со всеми нюансами.

Cablematic

5 результатов “встроенный вытяжной вентилятор без”

Прайматик Встроенный вытяжной вентилятор с обратным клапаном для вентиляции закрытых помещений 100 мм

ПВП

12,85 €

12,85 € НДС вкл.



PVD

10,90 €



зарезервировано 100%

Доставка вторник 23

№: Х411

Количество

Прайматик Встроенный вытяжной вентилятор с обратным клапаном для проветривания закрытых помещений 175мм

ПВП

18,43 €

18,43 € НДС вкл.



PVD

15,62 €



зарезервировано 100%

Доставка вторник 23

№: Х413

Количество

Прайматик Встроенный вытяжной вентилятор с обратным клапаном для проветривания закрытых помещений 150мм

PVP

15,09 €

15,09 € НДС вкл.
