Начертательная геометрия и инженерная графика. Изображения на чертеже – виды, разрезы, сечения

1. Начертательная геометрия и инженерная графика Изображения на чертеже – виды, разрезы, сечения

НАЧЕРТАТЕЛЬНАЯ ГЕОМЕТРИЯ
И ИНЖЕНЕРНАЯ ГРАФИКА
ИЗОБРАЖЕНИЯ НА ЧЕРТЕЖЕ ВИДЫ, РАЗРЕЗЫ, СЕЧЕНИЯ
ГОСТ 2.305-2008

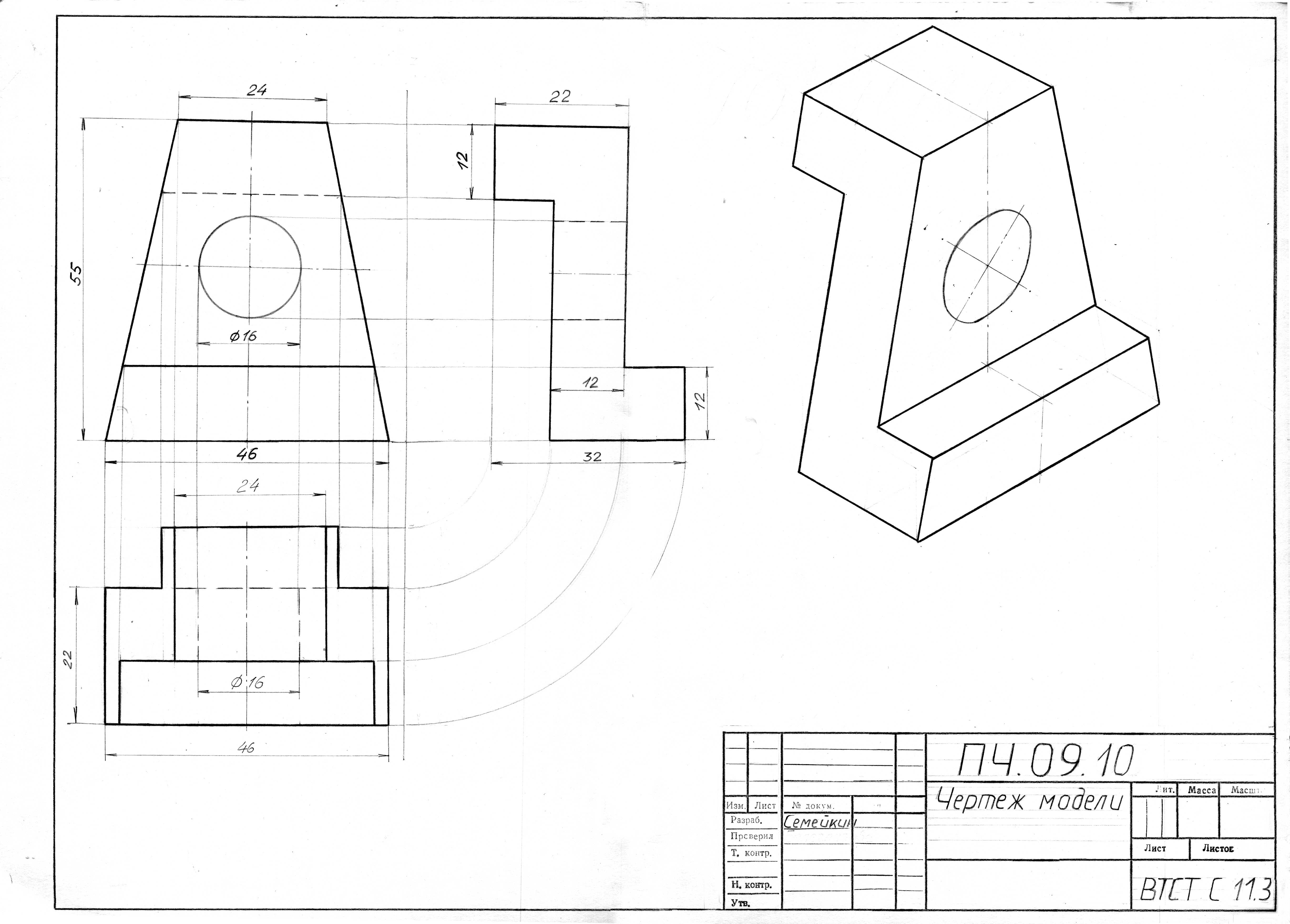

Образование основных видов

3. Расположение и наименование основных видов

Вид-это изображение обращенной к
наблюдателю видимой части поверхности
предмета, полученное методом
ортогонального проецирования.
За главный вид принимают тот, который
дает наиболее полное представление о
форме и размерах предмета.

5. Корпус

•Все виды на чертеже
должны, по возможности,
располагаться в
проекционной связи.
•Если основные виды
расположены в
проекционной связи, то их
названия не обозначают.
•Для наилучшего
использования поля
чертежа виды допускается
располагать вне
проекционной связи. В
этом случае изображение
вида сопровождается
обозначением.
Главный вид, вид сверху, вид слева, вид справа
Сколько основных видов может быть
на
чертеже?
2
Метод двух
изображений
6
Каждый элемент должен быть
изображен на разных проекциях
чертежа не менее двух раз
Количество изображений должно быть
наименьшим, но обеспечивающим
полное представление о форме и
размерах предмета.
Способы сокращения
количества изображений
Условности и
упрощения
6 5 4 3 2
А если не обеспечивает?
1
Корпус фильтра
6 основных видов –
достаточно?
Нужен еще один вид – дополнительный
Если какую-либо часть предмета
невозможно показать на
основных видах без искажения
формы и размеров, то
применяют дополнительные
виды.
Дополнительным видом
называется изображение
видимой части поверхности
предмета, получаемой на
плоскости, не параллельной ни
одной из основных плоскостей
проекций.
Как уменьшить объем графической работы?

10. Пути уменьшения количества изображений

Рациональный выбор главного вида
Применение условных знаков
Использование дополнительных и
местных видов
Местным видом
называется
отдельного
ограниченного
места поверхности
предмета.
Он может быть
ограничен линией
обрыва или не
ограничен.
Дополнительный вид чаще всего выполняют как местный.
•Если дополнительный вид выполняется в проекционной связи с
соответствующим изображением, то его не обозначают .
•Если изображение дополнительного вида выносится на свободное место, т.е.
нарушается проекционная связь, то направление взгляда указывается
стрелкой, расположенной перпендикулярно изображаемой части детали и
обозначается буквой русского алфавита, причем буква остается параллельна
основной надписи чертежа, а не поворачивается за стрелкой.
•При необходимости изображение дополнительного вида можно
поворачивать, тогда над изображением ставится буква и знак поворота.

13. Разрез?

А что внутри?

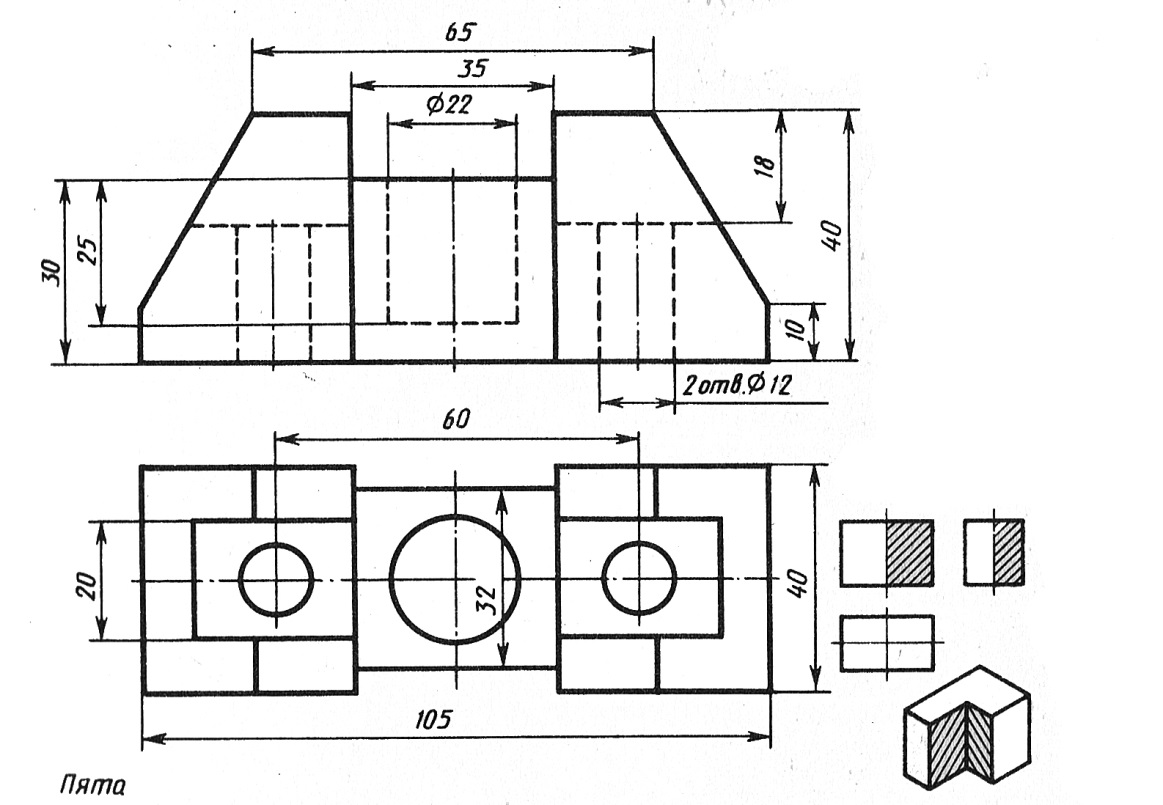

•Допускается на видах
показывать невидимые
части поверхности
предмета с помощью
штриховых линий.
•Это дает возможность
уменьшать количество
изображений.
•Но не всегда удобно
для изображения и
понимания.
Разрез?
Разрезом называется изображение
предмета, мысленно рассеченного
одной или несколькими
плоскостями. На разрезе
показывается то, что лежит в
секущей плоскости и что
расположено за ней.
При этом часть предмета,
расположенную между
наблюдателем и секущей
плоскостью, мысленно удаляют, в
результате чего все закрытые этой
частью поверхности становятся
видимыми.

штриховые линии на главном виде
на разрезе обведены сплошными
основными линиями
на разрезе штриховкой выделена
плоская фигура, находящаяся в
секущей плоскости (обозначает
материал)
разрез, помещенный на месте
главного изображения, никак не
изменяет изображений вида сверху
и слева
на всех изображениях штриховые
линии убираются, т. к. внутренний
контур хорошо читается на разрезе

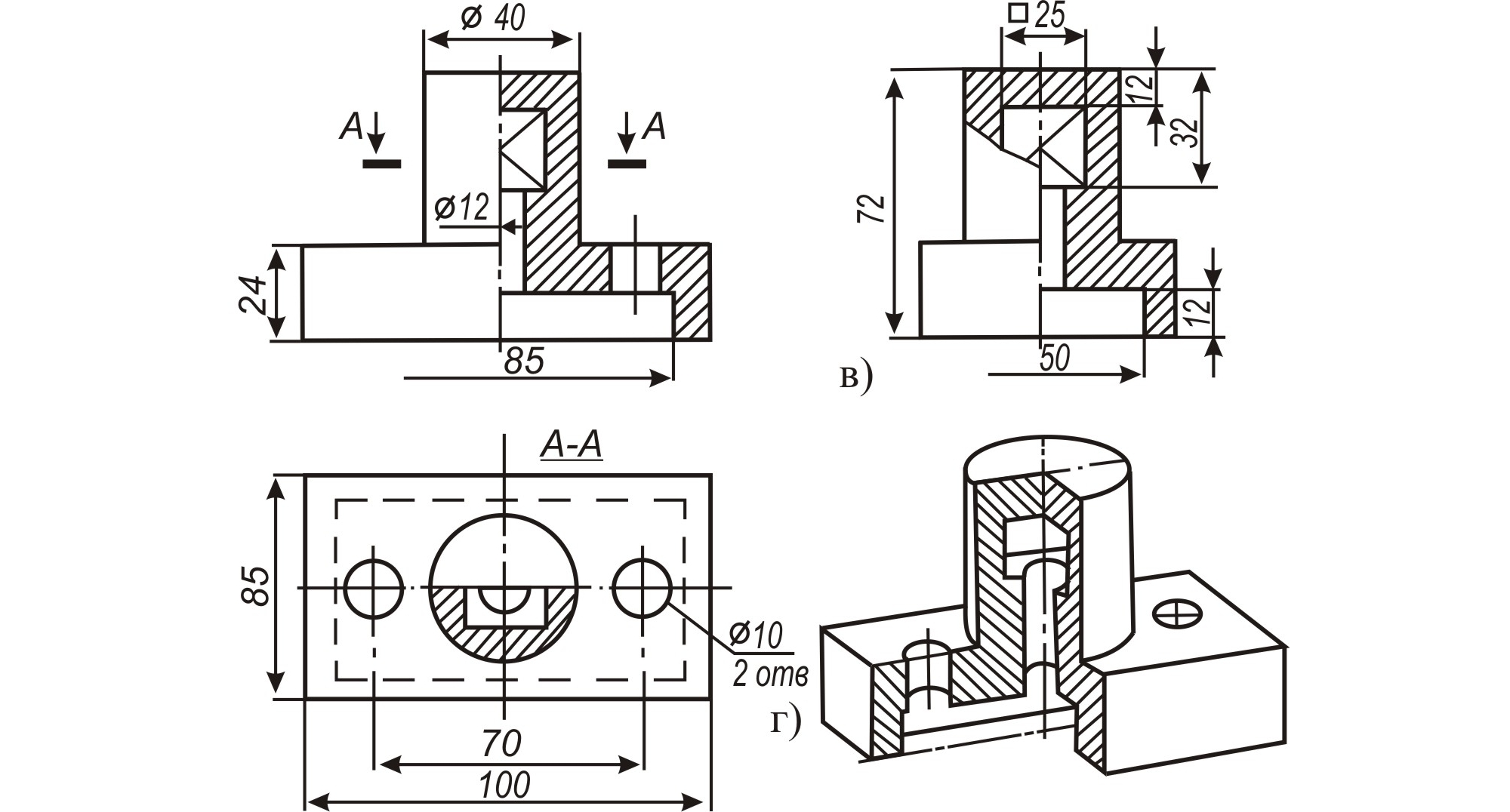

Обозначение разрезов
Линия, обозначающая секущую
плоскость, называется линией
сечения. Она изображается
разомкнутой линией.
В случаях, когда секущая
плоскость совпадает с
плоскостью симметрии данного
предмета и соответствующие
изображения расположены на
одном и том же листе в
непосредственной
проекционной связи и не
разделены какими-либо
другими изображениями,
рекомендуется не отмечать
положение секущей плоскости
и изображение разреза не
сопровождать надписью.
Вертикальным называется разрез при
секущей плоскости, перпендикулярной
горизонтальной плоскости проекций.
Если вертикально расположенная
секущая плоскость параллельна
фронтальной плоскости проекций, то
разрез называется фронтальным.
Если вертикально расположенная
секущая плоскость параллельна
профильной плоскости проекций, то
разрез называется профильным.
Горизонтальным разрезом называется
разрез при секущей плоскости,
параллельной горизонтальной
плоскости проекций
Наклонным разрезом называется
разрез при секущей плоскости,
составляющей с одной из основных
плоскостей проекций угол, отличный от
прямого.
Сложный разрез – разрез, получаемый при помощи
нескольких секущих плоскостей.
Простым называют разрез, выполненный одной
секущей плоскостью.
Разрез называется
ступенчатым, если
секущие плоскости
параллельны друг другу
Разрез называется
ломаным, если
секущие плоскости
пересекаются.
В машиностроении при вычерчивании
сплошных (непустотелых) предметов
полные разрезы не применяют. Однако
часто в сплошных деталях имеются
местные углубления или отверстия,
форму которых нужно показать.
Местный разрез – разрез, служащий для выяснения
внутреннего устройства предмета лишь в отдельном
ограниченном месте.
Валик мысленно рассечен секущей плоскостью, проходящей
через его ось, лишь в том месте, где расположен шпоночный
паз. Разрез ограничен сплошной волнистой линией.
Волнистая линия не должна совпадать с какими-либо
линиями изображения.

23. Пути уменьшения количества изображений

Рациональный выбор главного вида
Применение условных знаков
Использование дополнительных и местных видов
Расположение горизонтальных, вертикальных и
профильных разрезов на месте соответствующих
основных видов
Применение сложных и местных разрезов
Соединение части вида и части соответствующего
разреза
Форма многих предметов такова,
что при их изображении
недостаточно дать только разрез,
так как по разрезу иногда нельзя
представить внешнюю форму
предмета. При изображении
подобных предметов необходимо
дать как разрез, так и вид, т. е.
выполнить два разных
изображения, на что уходит много
времени и места. Поэтому
допускается соединять на одном
изображении часть вида и часть
соответствующего разреза.
При этом вид и разрез разделяют
сплошной волнистой линией.
Если вид и разрез представляют собой
симметричные фигуры, рекомендуется по
возможности соединять половину вида и
половину разреза.
Линией, разделяющей половину вида и
половину разреза, должна служить осевая,
т.е. штрихпунктирная линия.

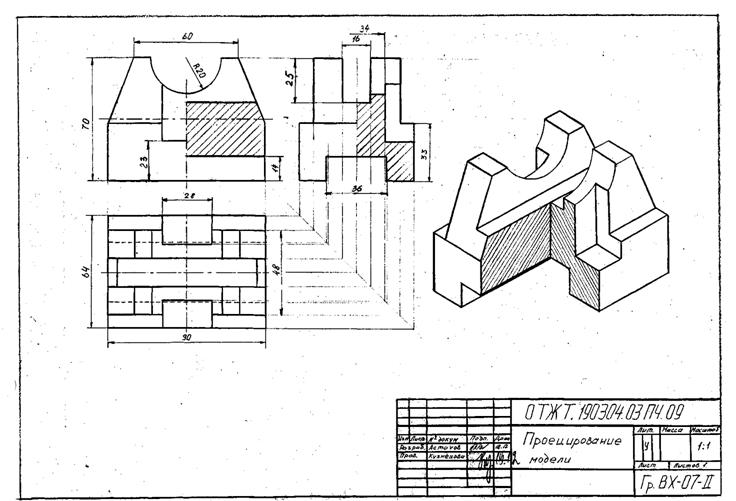

При совмещении половины вида и
половины разреза вид всегда
располагается слева, а разрез – справа,
если ось симметрии вертикальная. При
совмещении по горизонтальной оси
симметрии – вид располагается сверху, а
разрез снизу.
Еще один способ уменьшения объема графической работы
Сечением называется
изображение фигуры,
получающейся при
мысленном рассечении
предмета одной
плоскостью. На сечении
показывается только то, что
лежит в секущей плоскости.
Отличие разреза от сечения
Сечение отличается от разреза тем, что в разрезе
изображается то, что расположено в секущей плоскости и то,
что расположено за ней, а в сечении показывается только то,
что попало непосредственно в секущую плоскость.
Расположение сечений
Сечения, расположенные в том
месте, где проходила секущая
плоскость, и непосредственно на
самом виде, называются
наложенными сечениями.
Вычерчиваются сплошными
тонкими линиями.
Вынесенными сечениями называются такие, которые
располагаются вне контуров изображений,
приведенных на чертеже.
Вынесенным сечениям следует отдавать предпочтение
перед наложенными.
Если сечение распадается на отдельные части, то его
заменяют разрезом.

31. Пути уменьшения количества изображений

Рациональный выбор главного вида
Применение условных знаков
Использование дополнительных и местных видов
Расположение горизонтальных, вертикальных и
профильных разрезов на месте соответствующих
основных видов
Применение сложных и местных разрезов
Соединение части вида и части соответствующего
разреза
Условности и упрощения:
Если вид, разрез или сечение представляют
собой симметричную фигуру, допускается
показывать половину изображения или
немного более. В последнем случае проводится
линия обрыва.
Если предмет имеет несколько одинаковых,
равномерно расположенных элементов, то на
изображении этого предмета полностью
показывают один – два таких элемента, а
остальные – упрощенно или условно
(например, показывают центры отверстий).
Для установления формы пазов на валах и
других деталях допускается вместо вида всей
детали показать только контур отверстий и
пазов.
При недостатке места предметы или элементы,
имеющие постоянное или закономерно
изменяющееся поперечное сечение (валы,
цепи, прутки, фасонный прокат, шатуны и т. п.),
допускается изображать с разрывами.
Когда могут потребоваться дополнительные
изображения?
Выносной элемент – дополнительное
отдельное увеличенное изображение
какой-либо части предмета, требующей
пояснений в отношении формы и
размеров, а поэтому обычно
выполняется в масштабе увеличения.
При применении выносного элемента
место его отмечают замкнутой сплошной
тонкой линией – окружностью, овалом и
т. п. с обозначением прописной буквой
русского алфавита. Над изображением
выносного элемента наносят
обозначение.
Выносной элемент следует изображать
возможно ближе к соответствующему
изображению.
Изображения
Виды
Разрезы
Сечения
Выносные
элементы
Виды
Основные
Дополнительные
Местные
По положению секущих
плоскостей относительно
плоскостей проекций
По количеству
секущих
плоскостей
Фронтальные
Вертикальные
Профильные
Горизонтальные
Простые
Наклонные
Местные
Разрезы
Ступенчатые
Сложные
Ломаные
По положению
секущих
плоскостей
относительно друг
друга
Сечения
Вынесенные
Наложенные

38. Литература

ГОСТ 2.305-2008. Изображения: виды, разрезы,
сечения/Единая система конструкторской
документации. – М.: Изд-во стандартов, 2008.
Модуль №5. Проекционное черчение,
аксонометрия и наклонное сечение. Учебнометодическое пособие к выполнению
графических работ / Сост. Буткова Т.А.,
Масакова Н.И., Уполовникова Г.Н. Яковлева
Т.М.-Тольятти, ТГУ, 2008-С.

39. Разработаем чертеж детали

типов отверстий — полное руководство

• к Библия инженера
• |
• Обновлено:
• 07 октября 2022 г.

Это полное руководство по типам отверстий, используемых при механической обработке.

В этом руководстве вы узнаете:

• Различные типы отверстий, используемых при механической обработке.
• В чем разница между цековкой и зенковкой.
• Символы, используемые для каждого отверстия, и то, как они показаны на технических чертежах.
• Как каждый тип отверстия используется в технике.

Итак, если вы хотите узнать о различных типах отверстий, используемых в технике, вам понравится сегодняшнее руководство.

Начнем.

Содержание

Простое отверстие

Что такое простое отверстие?

Простое отверстие представляет собой окружность, вырезанную из объекта.

Если мы разрежем блок пополам, он будет выглядеть так:

Какой символ обозначает простое отверстие?

Для обозначения отверстия используется символ диаметра «Ø».

Как изображаются простые отверстия на инженерных чертежах?

Простые отверстия изображаются на технических чертежах с указанием диаметра и глубины отверстия.

Например, отверстие диаметром 20, проходящее прямо через компонент, будет представлено как «Ø20 сквозное».

Отверстия, проходящие через компонент, называются сквозными отверстиями .

Отверстия, которые не проходят через материал полностью, называются глухими отверстиями .

Отверстия могут быть показаны в разрезе, чтобы показать более четкое изображение глубины отверстий.

Вид снизу — это то, что мы увидим, если разрежем вид сверху пополам по линии сечения «А».

Форма дна отверстия определяется инструментом, используемым для создания отверстия.

Для просверленного отверстия форма дна отверстия будет определяться углом наклона сверла.

Если отверстие создано с помощью процесса, называемого «расточкой», или с помощью инструмента с нулевым углом наклона, дно отверстия будет плоским.

Эти два типа сверления глухих отверстий показаны на рисунке ниже:

Зенковка

Что такое зенковка?

Цековка — это простое отверстие с более широким отверстием над ним.

На приведенной ниже 3D-модели показана цековка с такой же зенковкой рядом с ней, разрезанной пополам:

Что такое символ цековки?

Для зенковки используется символ «⌴».

Как изображаются цековки на технических чертежах?

Расточенные отверстия показаны на технических чертежах следующим образом:

На виде сверху показано, как на чертежах показаны расточенные отверстия. Вид снизу поясняет, что показывают размеры цековки.

Обратите внимание, что для расточенных отверстий направляющее отверстие обычно полностью проходит через компонент. Вот почему нет «сквозного» или размера после диаметра направляющего отверстия, потому что предполагается, что он проходит насквозь.

Пилотное отверстие представляет собой отверстие небольшого диаметра, обычно первое отверстие, которое необходимо просверлить.

Приведенный выше пример раззенковки предназначен для болта с внутренним шестигранником M20 и нормальным зазором. Вы можете узнать, какой размер зенковки вам нужен, посмотрев на таблицу, подобную этой.

Для чего используются расточенные отверстия?

Зенковки обработаны под винты с внутренним шестигранником. Они используются для приложений, где болт или винт должны сидеть под поверхностью.

Например, в случаях, когда нет места для болта с шестигранной головкой из-за проблем с зазором:

Шайба также может находиться под винтом с внутренним шестигранником.

Spotface

Что такое Spotface?

Приточка представляет собой неглубокое расточенное отверстие.

Что такое символ Spotface?

Символом точечной поверхности является символ цековки с буквами «SF» внутри:

Как изображаются точечные поверхности на чертежах?

Ниже показан пример точечной поверхности, размеры которой очень похожи на цековку.

Для чего используются Spotface?

Spotfaces используются для создания гладкой и плоской поверхности.

Например, деталь, изготовленная методом литья, может не иметь гладкой и плоской поверхности, как обработанная деталь.

Поэтому обрабатывается шлифовальная поверхность, чтобы обеспечить правильное расположение детали, которая должна быть соединена с компонентом с шероховатой поверхностью.

Зенковка

Что такое потайное отверстие?

Зенковка представляет собой простое отверстие с коническим отверстием над ним.

На приведенной ниже 3D-модели показана зенковка с такой же зенковкой рядом с ней, разрезанной пополам:

Что такое символ зенковки?

Символ зенковки — «⌵».

Как изображаются зенкеры на чертежах?

Отверстия с потайной головкой показаны на чертежах следующим образом – вид снизу показывает, к чему относится верхний размер.

Если бы зенковка была глухим отверстием, указанное выше «Проходное» было бы заменено глубиной пилотного отверстия.

Возможно, вам интересно, что такое «Ø40,32». Это известно как теоретическая кромка, и зенкер этого размера предназначен для болта с потайной головкой M20.

Здесь вы можете узнать размер потайной потайной части для метрических болтов с потайной головкой.

Для чего используются потайные отверстия?

Отверстия с потайной головкой используются там, где требуется болт или винт с потайной головкой.

Подобно отверстиям с зенковкой, отверстия с зенковкой гарантируют, что болт или винт будут располагаться ниже поверхности.

Контрсверло

Что такое зенкерование?

Отверстие с раззенковкой похоже на отверстие с потайной головкой, но над ним имеется выемка.

На приведенной ниже 3D-модели показано отверстие с раззенковкой и такое же отверстие с раззенковкой рядом с ним, разрезанное пополам:

Что такое символ противосверла?

Символ зенковки такой же, как и зенкер (⌵), но также будет указана глубина.

Как изображаются встречные сверла на чертежах?

Отверстия с раззенковкой показаны на чертежах следующим образом – вид снизу показывает, к чему относится верхний размер.

Контрсверло также может быть указано как C’DRILL или CDRILL на инженерном чертеже.

Конус

Что такое коническое отверстие?

Коническое отверстие — это отверстие, в котором начальный диаметр отверстия отличается от конечного диаметра отверстия.

Ниже представлена ​​3D-модель конического отверстия рядом с таким же отверстием, разрезанным пополам:

Что такое символ конического отверстия?

Обозначение конусности:

Как на чертежах изображаются конические отверстия?

Конические отверстия можно изображать на технических чертежах различными способами.

Ниже приведен пример чертежа с коническим отверстием:

Конусность в приведенном выше примере составляет 1:5. Конечный диаметр оставлен для справки (в скобках).

Для определения конечного диаметра используйте уравнение:

Конические отверстия также могут быть показаны без символа конусности, когда более важно использовать угол:

Для чего используются конические отверстия?

Конические отверстия имеют множество различных инженерных применений.

Типичным примером является использование конического отверстия для крепления режущих инструментов или других держателей инструментов.

Зазор для винтов

Что такое отверстие для зазора для винтов?

Отверстие с зазором для винта — это именно то, что нужно.

Это простое отверстие диаметром немного больше диаметра резьбы винта, через которое может пройти винт.

Что такое символ зазора винта?

Отверстия с зазором под винты показаны как простые отверстия и используют символ диаметра «Ø».

Как показаны на чертежах отверстия с зазором для винтов?

Отверстия с зазором для винтов показаны как простые отверстия:

Какой размер отверстия для винтов следует использовать?

Вы можете использовать метрическую направляющую для отверстий с зазором для винтов или дюймовую направляющую для отверстий с зазором для винтов.

Для чего используются отверстия с зазором для винтов?

Отверстия с зазором под винты используются для компонентов, для прохождения через которые требуется винт или болт.

Примером этого является кронштейн, который необходимо прикрепить к блоку.

Кронштейн имеет отверстия с зазором для винтов, через которые может пройти болт.

Болт ввинчивается в блок с резьбовым отверстием.

Сила сжатия болта фиксирует кронштейн к блоку.

Резьбовое отверстие

Что такое резьбовое отверстие?

Резьбовое (или резьбовое) отверстие — это отверстие с резьбой.

Что такое символ резьбового отверстия?

Символ резьбового отверстия зависит от используемых стандартов. Для метрических отверстий символ диаметра заменяется буквой «М». Например, резьбовое отверстие для болта M8 будет «M8».

Для различных типов резьбы, например, для резьбы Unified National Fine (UNF), сначала отображается числовой размер, а затем тип резьбы «UNF».

Как изображаются резьбовые отверстия на чертежах?

Резьбовые отверстия показаны на чертежах следующим образом:

«2,5» — это шаг резьбы, то есть расстояние в миллиметрах между каждой резьбой.

Для резьбы UNF сквозное 1½-дюймовое 12-отверстие будет выглядеть следующим образом:

«12» означает, что на дюйм приходится 12 витков резьбы.

Для чего используются резьбовые отверстия?

Резьбовые отверстия используются для крепления резьбовых компонентов. Примеры включают винты, болты и резьбовые стержни.

Понравился этот пост? Ознакомьтесь с нашими типами сварных швов.

Заключение

Надеемся, вам понравились наши новые типы отверстий.

Теперь мы хотели бы услышать, что вы хотите сказать:

Какой тип отверстия вы узнали сегодня?

Или какой тип отверстия вы используете чаще всего?

Дайте нам знать, оставив комментарий ниже прямо сейчас.

• 20 комментариев

• 20 комментариев

Учения и инструменты для инженеров

Connect

Твиттер YouTube Инстаграм

Твиттер YouTube Инстаграм

© 2023 Библия инженера

Рисунок человеческой фигуры для инженеров – натотрон

Рис. 1 «Фигурка», нарисованная студентом инженерного факультета

Я хотел бы обратить внимание на некоторые ключевые моменты нашей профессии:

1. Почти все, что мы делаем, делается для людей. Они повсюду. И наша задача — сделать их счастливыми и безопасными.
2. Почти все, что мы делаем, происходит в трех измерениях и в реальном мире.
3. Поэтому очень важно уметь рассуждать о том, как человеческое тело будет вписываться в вещи, которые мы проектируем.
4. Если вы умеете рисовать только фигурку, вы не сможете продуктивно рассуждать о реальных размерах, формах, суставах и потребностях людей, которые используют ваши рисунки. Это означает, что вы, скорее всего, сделаете ужасные ошибки, имея в виду дизайн с плохим разрешением, который не будет продаваться.

Быстрое рисование человеческих фигур в масштабе — ключевой инженерный навык.

Рис. 2. Неудобная задача обслуживания Dodge Ram. Из [1]

• Тот, кто разработал ремни ГРМ для Dodge Ram, обязал пользователя выполнять действительно неудобную операцию. Можно ли ожидать, что пользователь (1) будет иметь тонкую руку и (2) будет таким же гибким, как Гудини?
• НЕТ, НЕТ!
• Наша работа заключается в том, чтобы думать обо всем, что мы ожидаем от наших пользователей, делать с нашим дизайном, а также рисовать и проектировать его так, чтобы он был максимально простым, понятным, безопасным и приятным.

Рис. 3 Существует целая наука, изучающая человеческую форму и ее возможности. Из [2].

Наука эргономики может помочь нам как дизайнерам, потому что она позволяет нам рассуждать о широком спектре человеческих возможностей. Например, допустимо ли, чтобы черный ящик на рис. 2, который мы разрабатываем, весил 40 фунтов? Может быть и так, если мы ожидаем, что только определенные пользователи смогут его поднять (крупные, здоровые мужчины?!). Иногда нам приходится делать такой выбор. Я хочу сказать, что мы должны делать это сознательно и основывать детали на установленных стандартах и ​​исследованиях, а не просто гадать.

Рис. 4 Очень известный образ Да Винчи: Ветрувианский человек. Из [3].

Да Винчи исследует здесь идею о том, что человеческая форма имеет математический образец или порядок, а также, возможно, идею идеализированного человека — идеально сформированного человека. На самом деле существует множество вариаций с разной длиной туловища и конечностей, разными размерами головы и так далее. Наука антропометрия или биометрия пытается охватить все это, и существуют таблицы, которые показывают, чего можно ожидать статистически от всего населения. Мы можем говорить, например, о «50% или медианном женском росте». Это будет средний рост всего женского населения.

Когда вы только начинаете, не беспокойтесь о сложности того, сколько существует различных видов человеческих форм. Вместо этого сконцентрируйтесь на представлении срединной человеческой формы (форм). Если вы можете нарисовать их с разумной точностью, позже вы можете разветвить и немного исказить их, чтобы представить, например, детей, беременных женщин или любого другого человека, для которого вам нужно создать дизайн. С чего-то надо начинать!

Рис. 5 Замечательное искусство Питера Ашвандена из [4]Рис. 6  Еще одно превосходное изображение Питера Ашвандена.

Фигуры Петра не только технически правильны: в масштабе и с богатой инженерной детализацией механизмов: человеческие фигуры также превосходны. Хотел бы я так рисовать, но не могу! Но мы можем восхищаться работами настоящих мастеров, даже если не можем к ним приблизиться.

Простой метод Натана с изображением человека

В Интернете есть множество руководств по рисованию человеческого тела. Но я считаю, что они, как правило, предназначены для карикатуристов или графических дизайнеров. Меня интересуют общие пропорции, а не художественная деталь. Главное, что я нахожу, это обратить внимание на механизм тела, как если бы это был робот, и на пропорции конечностей. Вот ряд изображений, которые я нарисовал, обыгрывая идею о том, что человек поднимает 44-галлонную бочку (которая, когда она заполнена, слишком тяжела для человека, чтобы ее поднять!)

Если вы рисуете вид сбоку, вам не нужно беспокоиться о ракурсе — перспективе — любой из конечностей. В начале, вероятно, лучше всего рисовать только виды сбоку. Просто выберите правильную длину конечностей и их слегка заостренную форму. Нарисуйте голову нужного размера. Убедитесь, что у ваших фигурок есть шея и попа. Да, действительно!

Упражнение 1  Скопируйте этот рисунок. Заполните всю страницу:

Ракурс

Когда человек приседает, или если вы видите его или ее сверху или снизу, некоторые или все конечности будут укорочены. Здесь я нарисовал своего рода супергероя, катающегося на скейтборде, чтобы проиллюстрировать это. Посмотрите на голени: они кажутся короче, чем обычно. Также шея — потому что она почти направлена ​​прямо на зрителя.

Последовательности изображений, демонстрирующие взаимодействие человека

Серия изображений с изображением человека может служить для реального объяснения взаимодействия пользователя в сложной ситуации. Очень часто то, что мы разрабатываем, не просто лежит на скамейке: людям приходится что-то делать с этим, внутри него или вокруг него. Мы должны продумать, как они будут это делать и какие позы тела они примут. Если мы упустим что-то, что действительно будет раздражать или травмировать пользователей, наш дизайн может потерпеть неудачу.

Рис. 7. Великолепная последовательность действий, показывающая, как сесть на лошадь. Из [5]

Мне очень нравится использование модели человека, чтобы показать, как работает откидная ступенька на этом грузовике. Это показывает нам еще один способ быстро передать последовательность взаимодействий: использовать реальных людей и сделать серию фотографий:

Рис. 8. Использование серии фотографий для очень четкого объяснения действий пользователя. Из [6].

Упражнение 2: Что будет дальше

Слева вы можете увидеть изображение из карты безопасности самолета, показывающее, как открыть дверь в случае чрезвычайной ситуации. Я тщательно отредактировал правильное изображение, чтобы на следующем шаге последовательности отображался только контекст, открытая дверь. Распечатайте изображение на бумаге так, чтобы оно занимало всю страницу. Затем нарисуйте поверх него, чтобы показать человека , когда он переступает порог и выходит на крыло .

Упражнение 3. Верхняя часть тела и руки

Мужчина на рисунке ниже снимает потолочную плитку. Я отредактировал его верхнюю часть тела. Распечатайте картинку, чтобы заполнить всю страницу, затем нарисуйте поверх нее ваше предположение о том, как могли бы выглядеть его голова, руки и кисти для выполнения этой операции .

Решения к упражнениям 2 и 3:

Заключительные замечания

Если вы не представляете пользователь с разумной точностью в своих чертежах вы серьезно рискуете спроектировать что-то, что будет неудобным, небезопасным или невозможным в использовании.

Попрактикуйтесь в рисовании человеческого тела и больше никогда не рисуйте фигурку из палочек!

Больше никогда!

Ссылки

1. http://ramchargercentral.com/mopar-trucks/raminator’s-1994-dodge-ram-ctd/
2. http://www.
