Черчение разреза дома - инструкция проектирования

Разрез дома – это чертеж, на котором показываются внутренние составляющие строения. Он должен помогать зрительно представить расположение перегородок, окон и дверей, высотные отметки всех элементов и другое.

Основные принципы вычерчивания разреза дома

Чтобы создать разрез необходимо расположить плоскость сечения таким образом, чтобы она проходила через входную дверь в окно, расположенное в противоположной наружной стене. Таким образом, разрез дома имеет много схожих черт с планом дома, так как разрез тоже образуется плоскостью сечения, с той разницей, что здесь она вертикальная.

Важными этапами становится указание отметок пола и потолка каждого потолка. В жилых домах высота этажа составляет 2,8-3 метра. В общественных зданиях высота этажа может быть немного больше – 3-3,3 метра. Перила лестниц должны быть 9 см. Расстояние от подоконника до пола – 60-80 см. Расстояния от потолка до окна 20-30 см.

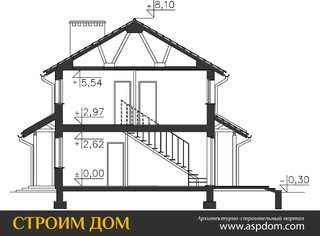

Как чертить разрез дома

Чтобы чертить разрез дома не имеет в себе особых сложностей. В подготовленном для нового чертежа месте необходимо изобразить координационные оси. Эти чертежи составляются при проектировании домов и наглядно отображают планировку дома и его несущие элементы. Чтобы помочь себе с переносом размеров с плана, можно воспользоваться линией в 45 градусов, расположив ее справа, от готового плана дома. Дополнительные элементы на разрез можно снести с готового чертежа фасада дома. После нанесения координационных осей, необходимо вычертить стены. В AutoCAD это можно сделать с помощью инструмента параллельный перенос. С учетом привязки копируются линии стен справа и слева от координационных осей.

После того, как стены готовы, необходимо обозначить уровень грунта, расположить фундаменты на указанной глубине заложения, вычертить цокольные, межэтажные и чердачные перекрытия. В этом нет особых сложностей, в программе необходимо применять все тот же инструмент параллельного копирования. Заключительным этапом в нанесении основных линий становится нанесение на разрезе дома проекций линий крыши. Как правило, разрез дома с мансардой несколько сложнее чертить, чем разрезы зданий с плоскими кровлями.

Как чертить лестницы, создавая разрез дома? Перед этим необходимо вычертить лестничные площадки. Следует отметить, что их верхняя плоскость должна находиться на одном уровне с перекрытиями. Вычерчивание ступеней начинается с нанесения верхней линии первой ступени. После этого чертится вертикальная линия вниз (высота ступени зависит от возводимого здания). Используя автокад, я бы скопировал получившиеся линии далее вправо, таким образом, получив бы чертеж лестницы. Далее чертят перила. Если это чертеж на бумаге, то для черчения лестницы, можно нанести параллельные вертикальные линии через расстояние, равное длине ступени. Далее переходят к обозначению оконных и дверных проемов, нанесению перегородок и балконов.

Инструкция по черчению разреза дома

Вычерчиваем вертикальные и горизонтальные оси здания. Под горизонтальными осями я подразумеваю линии, которые станут верхними обрезами перекрытий.

После этого откладываем от вертикальных осей по 190 мм в обе стороны. От горизонтальных линий откладывает 300 мм вниз - таким образом образуются перекрытия.

Полученная сетка имеет много лишних элементов, поэтому производим обрезку лишних линий, таким образом, получаем разрез дома, который вот вот будет готов.

Начинаем вычерчивать лестничные площадки и лестничные марши.

Следуем указания на следующей схеме.



Копируем полученный лестничный марш на нижележащие этажи.

Переходим к вычерчиванию кровли. Необходимо отметить, что в зависимости от места разреза, разрез кровли может меняться в значительной степени.

После этого переходим к вычерчиванию фундаментных блоков и самого фундамента.

Дело остается за малым. Разрез дома необходимо отредактировать, убрав лишние линии и добавив нужные элементы. К последним относятся проемы, лестничные перила и балконы.

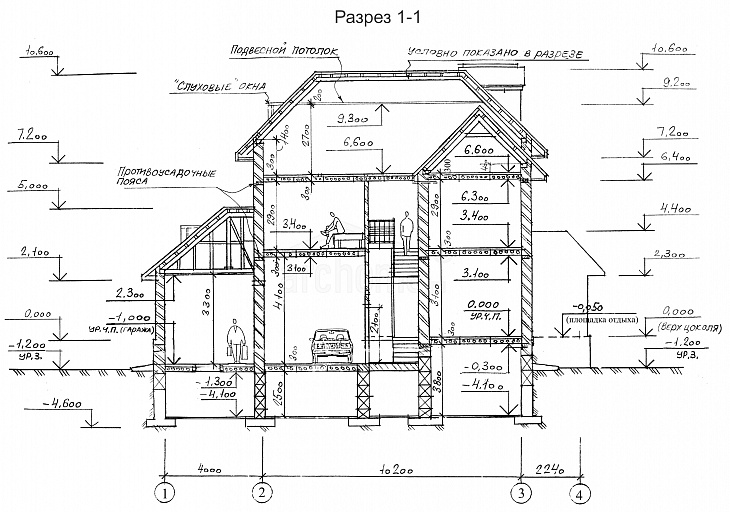

Разрез дома поперечный. Чертежи разрезов зданий. Что будем делать с полученным материалом

На разрезах должны быть показаны конструкции, попадающие в плоскость сечения или находящиеся непосредственно за плоскостью сечения: фундаменты, фундаментные балки, колонны, стены, несущие и ограждающие конструкции покрытия и перекрытия, проёмы в стенах, покрытиях и перекрытиях, фонари, площадки, лестницы, подкрановые балки, монорельсы, подвесные или опорные мостовые краны с указанием их грузоподъёмности и габаритов (рис.3). Дается также изображение наружной металлической пожарной лестницы, которая не доходит до земли на 2,5 м и выступает выше парапета (карниза) на 0,8 м.

Что будем делать с полученным материалом

Только с несколькими разделами вы можете определить разные точки изменчивости, а не изучать растения и перспективы. Комплекс Санта-Мария-делла-Мисерикордия: планомерная ссылка на разделы, выполненные. Особое внимание следует уделить куполу, который поднимается высоко и величаво, с видом на весь комплекс.

Рассматривая эту часть здания, мы находим помещения, предназначенные для жилья, которые, несомненно, были расширены после строительства новой церкви. Некоторые номера, выходящие на этот внутренний двор, по-прежнему сохраняют характерные камины того времени.

На продольных разрезах следует показать также связи по колоннам и конструкциям покрытия (по фермам и фонарям).

На разрезах многоэтажных зданий должны быть проставлены отметки уровня пола этажей.

Заполнение оконных проёмов обозначается на разрезах тонкой линией между наружной и внутренней гранями стен.

Состав конструкций покрытий и полов указывается в выносной надписи в виде флажка.

В разделе Церкви подчеркивается статическая схема несущих конструкций, на которых обременены различные нагрузки здания. Мы отмечаем вертикальные связи, связывающие различные уровни здания. Большой коридор на первом этаже входит в удобные и удобные комнаты с видом на внутренние дворы. Купол, торжественный, помещает примечание вертикализма в подчеркнутую горизонтальность структур.

Алтарь майор, увенчанный двумя гипсовыми ангелами, предлагает живописную, живописную перспективу, типичную для тех времен, восстанавливающую иллюзорную глубину. В этом разделе, который продольно режет дворец Закхия-Рондинини, внушительная лестница соединяет различные уровни здания. Эта шкала представляет собой основное вертикальное звено всей структуры. Большой внутренний двор, характеризующийся низким дуговым арочным портом и обычным сканированием окон, окружен зданием и соединяется по горизонтали, через длинный коридор, два конца дома.

На расстоянии 1,5 см слева от разреза должна быть дана линия вертикальных размеров проёмов и стен от отметки уровня пола до верха парапета или карниза. Далее располагается размерная линия высотных отметок спланированной поверхности площадки строительства (уровень земли), уровня пола первого этажа (условно принимается за 0.000), верха оконных и дверных проёмов, верха парапета или карниза, фонарей.

Из этого двора открывается через крутую лестницу в подвалы, образованные большими пространствами с типами кладовых хранилищ. На первом этаже, на передней или южной стороне здания, в каменном павильоне чередуются сводчатые павильоны с деревянными крытыми потолками и гипсом. На первом этаже, однако, есть номера для благородного семейства, в которых есть венецианские и терракотовые полы, а также как типы обложек, деревянные конструкции.

Заметные отметки, проверенные на стенной ткани, перекрашенные фотографической тщательностью, направлены на полное знание здания, фиксируя любую документацию о вмешательствах и преобразованиях. Проспект наверху показывает горизонтально выровненные отверстия, где рудиментарный балкон, выполненный в недолгое время, внезапно прерывает обычное сканирование окна. Отстыковка штукатурки вдоль основания этого фасада, благодаря проникновению воды и влажности, подчеркивает нерегулярную кирпичную кладку. Отверстия ремесленных цехов, в результате расширения оригинальных окон цокольного этажа во время Второй мировой войны, удалить линейность и соответствие проспекта, однако, усиливается куполом церкви, которая стоит величественно над коньку.

Под разрезами располагаются две размерные линии: первая между модульными координационными осями колонн, вторая указывает величину пролётов

или общую длину (ширину) здания. Под размерными линиями изображаются кружки модульных координационных осей, в соответствии с маркировкой, принятой на плане.

Внутри чертежа разреза должны быть указаны размеры высот помещений, числовые отметки уровня пола, низа несущих конструкций покрытия, уровня подкрановых путей и всех промежуточных площадок.

Вид сзади Север на Виа Палантьери. Лоб неоклассической церкви отличается от остальной части здания тем же видом изготовления, что и с костлявой прозрачностью кирпичная кладка изогнута на фасаде. Это была работа Валентинской Арки. Козимо Морелли, который, как центральный фасад фасада, сделал большое, безмятежное ионическое окно, расположился между двумя нишами, которые были «заколочены», чтобы читать ребра стены. Падение дождевой воды с крыш непосредственно по периметру внешней стены вызвало постоянные явления влажности.

Фронт «Юг» на улице Эмилия. С какими сложностями вы столкнулись при создании новой фабрики стандартных профилей в Стара Загора? - Каждый проект имеет определенный конечный срок для завершения, соблюдение которого имеет первостепенное значение для Договаривающегося органа. Мы четко понимаем ответственность Строителя за выполнение этого обязательства, и это наше основное внимание в любой ситуации с самого начала проекта. При построении расширения завода стандартного профиля мы поняли, что завершение проекта вовремя и за относительно короткое время является самой важной задачей для Контрактирующего органа.

На разрезах необходимо указывать толщину стен и расстояние от координационных осей до граней стен, а также должна быть дана привязка колонн каркаса к разбивочным осям.

План фундаментов

Под колонны каркаса промышленных зданий устраиваются отдельно стоящие столбчатые фундаменты стаканного типа.

На плане необходимо показать габариты фундаментов и их привязку к координационным осям. Следует учесть, что фундаменты под фахверковые колонны расположены вытянутой стороной вдоль пролета. Под спаренные колонны температурного шва устраивается общий фундамент (рис. 4).

Это автоматически превратило его в самую важную цель для нас. Точное планирование в начале - это ключ к достижению крайнего срока. В процессе реализации произошло несколько обстоятельств, которые привели к ожидаемым и неожиданным изменениям. Гибкая адаптация графика к текущим изменениям, без негативного влияния на крайний срок, столь же важна, как и первоначальное планирование. Это означало полную реорганизацию методологии внедрения. Мы приложили серьезные усилия для поиска адекватного проектного решения и полной реорганизации графика.

Для опирания наружных стен укладываются фундаментные балки с внешней стороны колонн, с учетом их привязки к координационным осям. В местах устройства ворот фундаментные балки отсутствуют.

Фундаменты и фундаментные балки должны быть замаркированы с учетом их геометрических параметров.

На плане наносятся все координационные оси с указанием величины шага колонн и пролетов.

Соответственно, мы не позволяли этому влиять ни на крайний срок, ни на качество. Баланс между временем, бюджетом и качеством всегда является проблемой. Нам удалось сохранить этот баланс, используя методы управления, чтобы принимать обоснованные решения о измеренных рисках в каждой ситуации. Работа в непосредственной близости от действующей установки, а иногда и на самом рабочем заводе с трехсменным режимом работы создавала сложности с точки зрения организации и безопасности.

Мы обнаружили, что с Контрактирующим органом у нас одинаковые высокие внутренние требования для обеспечения безопасной рабочей среды, которая помогла нам работать в текущем производстве. Промышленные объекты строго специфичны, и каждый проект уникален сам по себе. Какие строительные системы и продукты вы применяете на новом производственном объекте? - Объект специфичен для его линейной формы. Это дало нам возможность упростить его реализацию. Когда мы закончили сборку несущей конструкции на одном конце здания, на другом конце здания были установлены изоляция крыши и фасадные панели.

План покрытия

На плане представляется схема раскладки ферм (балок) и плит покрытия. Для этого наносятся все координационные оси с обозначением шагов и пролетов и колонны каркаса. По колоннам в направлении пролета укладываются фермы или балки с учетом привязки колонн к координационным осям. Так, у крайних рядов ось ферм (балок) смещена на 500 мм внутрь здания. Температурный шов решается на парных фермах со смещением их геометрических осей на 500 мм в обе стороны от координационной оси так же, как и у колонн (рис. 5).

Опорная конструкция здания представляет собой сборный железобетон с предварительно напряженными балками. Связывание нового здания с существующим зданием создало сложности, которые были адекватно адаптированы к уровню проекта. Форма предварительно натянутых балок с консольными концами требовала производства отдельных металлических опалубок, которые всегда требуют времени и денег. Фасад выполнен из сэндвич-панелей с заполнением минеральной ватой. Для быстрой сборки фасадных панелей мы использовали мачтовые фасадные платформы.

Уникально, что каждый нагреватель, помимо возможности вентиляции, также имеет встроенную газовую горелку, которая оптимизирует затраты на газ при потреблении в отдельных зонах. Такие модельные обогреватели установлены впервые в стране. Для дополнительной естественной вентиляции крыши установлены люки с электрическим управлением. Закрытие люков полностью автоматизировано метеорологической станцией, которая закрывает их под дождем и сильными ветрами. Электропитание технологического оборудования определяется токопроводящей шиной по всей длине здания.

На половине плана дается схема раскладки плит покрытия с их маркировкой. Длина плит равна шагу колонн, поэтому у крайних рядов в торцах здания и у температурного шва плиты нависают консольно над фермами или балками покрытия. В плитах следует показать отверстия для размещения водоприемных воронок (увязать с планом кровли).

План крыши

Это позволяет обеспечить большую гибкость в будущей конфигурации оборудования. Из многих встроенных структур и положительного опыта их реализации ясно, что древесные и деревообрабатывающие материалы относятся к эффективным строительным материалам для высотных конструкций, потолков и стеновых конструкций.

Это строительство семейных домов, жилых зданий и построенное в настоящее время строительство горного объекта для отдыха и проживания в горах Крконоше. В строении дома использовались элементы и кусочки из толстой древесины, ламинированный деревянный шифер. В некоторых случаях основная структура дома была создана из профилей профиля. Для пространственного построения конструкций хранилищ, выполненных из разрушенных крыш, были разработаны и применены элементы с механическими соединениями и клееными элементами из вертикально ориентированных выемок.

Отапливаемые многопролетные здания проектируют обычно с внутренним водоотводом как по средним, так и по наружным скатам крыши, вдоль каждого ряда колонн.



На плане крыши показываются фонари и другие надстройки, ендовы, линии водораздела, водосточные воронки с их привязкой, парапеты, металлические ограждения, температурные и деформационные швы, пожарные лестницы. Стрелками обозначается направление стока воды с указанием уклона крыши.

В качестве муфты для плотницких и штампованных суставов использовались семейные дома и жилые дома. Кусты, шпильки, винты и скобы и стальные соединительные элементы. В случае специальных конструкций, таких как горный объект, колонные швы использовались со статическими стилизованными листами. В пространственных стилях необходимо было объединить несколько элементов. Ввиду высокой интенсивности соединений соединительные элементы были индивидуально идентифицированы как сварные стальные элементы.

Для высокой конструкции в большинстве случаев использовалась гамбалиновая система со скользящим или не скользящим цилиндром, который в то же время использовался в качестве потолочной опоры для строительства мезонина обитаемого чердака. Преимуществом систем с соединением стропил с потолочными опорами является формирование основной треугольной формы. Это значительно снижает значение горизонтальных реакций, которые влияют на стены периметра. Потолочные опоры действуют как драконы. Конструкции потолка и потолка необходимы, чтобы считаться одним совместным устройством для всех задач применения.

Размещение водосточных воронок на крыше зависит от конструктивного решения здания, профиля крыши и допустимой площади водосбора. Рекомендуется располагать их не реже, чем через 24 м (рис. 5).

Стандартная привязка воронок в плане при внутреннем водоотводе: к продольным разбивочным осям 450 мм, к поперечным - 500 мм. При такой привязке обеспечивается единообразное расположение и устройство отверстий в плитах покрытий для установки воронок.

Этот тип можно использовать для систем со скользящими и не скользящими гамбалами. Если опоры крыши спроектированы с правыми концами, необходимо иметь вертикальность в областях опоры или призмы, проходящей над стенкой периметра, чтобы не создавать высокие значения изгибного натяжения в потолочных опорах. Обложки поддерживаются на верхней части стропа, потолочные опоры на нижнем поясе. По мнению пользователей этих домов, использование чердачного пространства также было очень примечательным. Опорный слой потолочных конструкций выполнен из древесных материалов для пола.

На планах крыши наносят: модульные координационные оси, проходящие в характерных участках кровли (крайние, у температурных и деформационных швов, в местах уступов в плане и перепадов высот здания, у водосточных воронок, у торцов фонарей), осевые размеры здания.

Разрез – изображение здания в месте прохождения секущей плоскости. Разрезы на чертежах служат для выявления объемного и конструктивного решения здания, взаимного расположения отдельных конструкций и помещений. На рабочих чертежах проекта показывают строительные разрезы, которые, в отличие от архитектурных характеризуются нанесением необходимых размеров, отметок, составов внутренних и наружных ограждающих конструкций.

Пространственная стабильность обеспечивается железобетонными стенами, выполненными из цементных плит, в настоящее время выполненными из древесных или ламинированных плит. Это двухэтажный двухэтажный подвал с жилой мансардой. На первом этаже над землей находятся входные комнаты, ресторан, кухня с рабочими зонами, гигиенические пространства и гараж для американских горках. На втором этаже над землей расположены жилые помещения, на чердаке - жилые помещения.

Фактическая строительная конструкция здания состоит из системы пространственных штанги с несущими поверхностями и элементами стены. Зарождающаяся строительная система здания использует пространственную жесткость строительных и бетонных конструкций секции связи, которая действует как силовая установка.

На разрезах проемы, лестницы, стены, перекрытия, окна изображают условными обозначениями по ГОСТ 21.107-78.

Нижнюю часть здания – фундаменты – на разрезе допускается не показывать.

Все контуры основных элементов, входящих в разрез (стены, перегородки, перекрытия, полы, кровлю), обводят толстой линией. Оконные проемы показывают тремя тонкими линиями, а дверные проемы – двумя тонкими линиями. Более мелкие элементы (коробки дверных и оконных блоков, перемычки, утеплитель в стыках и т.п.) на разрезах не показывают.

Рис. 4 - модель структурной структуры здания. Столбы всегда предназначены на высоте пола и шарнирно соединены с обоих концов. Колонны имеют квадратную или квадратную ленту шириной от 160 до 240 мм и высотой от 200 до 350 мм. Анкерные колонны к основанию собираются с использованием стальных анкеров и химических адгезивных анкеров.

Замки установлены на опорных стойках строительной конструкции, как в погруженном, так и в восходящем направлении. Они действуют как простые или непрерывные опоры. Тюрьмы имеют широкий диапазон от 160 до 240 мм и от 300 до 650 мм в высоту. Они прикреплены к столбцам объекта или к раскопанному ядру. Стабильность давлений обеспечивается кронштейнами потолка с воротником.

На заднем плане разреза (не входящем в секущую плоскость) показывают контуры основных элементов. Уровень поверхности земли и отмостку показывают толстой линией. Под линией уровня грунта обозначают грунт штриховкой.

С нижней стороны показывают выноски осей с маркировкой в кружках и расстояние между осями.

При построении разрезов вначале определяют высоту помещения, этажа, чердака, подвала, окон, дверей, а также толщины перекрытий, покрытия и других элементов, входящих в разрез. Высота производственных помещений от пола до потолка должна быть 3,3 м и выше с шагом 0,6 м.

Поперечный разрез выполняют по основной лестнице или лестничной клетке, так как в него входит наибольшее количество строительных элементов. Такой разрез называется характерным. Если основной лестницы нет, как в производственных зданиях, то разрезы принимаются посередине пролета.

На разрезах конструктивные элементы здания, попавшие в разрез, но выполненные из материала, являющегося основным для данного здания или сооружения, не штрихуют. Штриховкой выделяют участки стен, отличающиеся материалом.

В нашем курсовом проекте мы выполняем два разреза: поперечный разрез производственного здания и продольный разрез производственного здания. Выполним вначале поперечный разрез.

В соответствии с планом, "Разрез 1-1" и будет являться поперечным разрезом производственного одноэтажного трехпролетного здания. Линия разреза пересекает второй и третий пролеты, следовательно, по большому счету это будет поперечный разрез второго и третьего пролетов нашего здания.

В соответствии со схемой разреза вычерчиваем тонкими линиями перекрытия .

Наносим схематично подъемно-транспортное оборудование, применяемое во втором и третьем пролетах и проставляем его грузоподъемность.

Проведем выносные и размерные линии, нанесем высотные отметки. Расположение оконных проемов и высоту дверных возьмем из чертежа главного фасада.

Теперь рассмотрим "Разрез 2-2", являющийся продольным разрезом производственного одноэтажного трехпролетного здания. Линия разреза пересекает первый и второй пролеты, причем она проходит вдоль второго пролета и поперек первого пролета. Следовательно, на чертеже нам необходимо изобразить продольный разрез второго пролета и поперечный разрез первого пролета.

Проведем горизонтальную прямую, которую примем за уровень пола первого этажа (отметка 0.000) .

Проведем линию поверхности земли на расстоянии 0,15 м вниз от линии уровня пола (отметка -0.150).

На первой горизонтальной прямой откладываем расстояния между соответствующими координационными осями, затем наносим координационные оси. Руководствуясь планом, относительно координационных осей вычерчиваем оси колонн и стен.

Наносим на чертеж тонкими линиями контуры колонн и стен, на определенном расстоянии относительно их осей.

Проводим горизонтальные линии контура пола, потолка, перекрытий по размерам, данным в задании и рассчитанным в третьем разделе пояснительной записки.

В соответствии со схемой разреза вычерчиваем тонкими линиями перекрытия первого пролета, на втором пролете показываем вертикальные связи, распорки, фонарные и стропильные фермы .

Наносим схематично мостовой кран, работающий в первом пролете и проставляем его грузоподъемность.

Проведем выносные и размерные линии, нанесем высотные отметки. Расположение оконных проемов и высоту дверных возьмем из чертежей главного и бокового фасадов.

Обводим разрез основными линиями. По элементам покрытия и перекрытий нанесем на чертеж флажки с указанием их состава и конструкций.

Чертежи разрезов зданий | СПЛАЙН

Разрезом называют изображение здания, мысленно рассеченного плоскостью. На разрезе изображают то, что попало в секущую плоскость и часть здания, расположенную за ней.

В зависимости от положения секущей плоскости разрезы могут быть продольными или поперечными. Разрез, сделанный несколькими параллельными плоскостями, называется ступенчатым.

Положение секущей плоскости или плоскостей отмечают на плане этажей разомкнутыми линиями со стрелками и обозначают двумя арабскими цифрами через тире, например «1 — 1». Секущие плоскости обычно располагают так, чтобы в разрез попали оконные и дверные проемы, а также наиболее сложные в конструктивном отношении части здания: лестничные клетки, шахты подъемников, галереи, световые и аэрационные фонари, внутренние стены, части подземных сооружений, влияющие на решение несущих и ограждающих конструкций здания.

Разрезы делают для того, чтобы показать внутренний вид (интерьер) помещений или выявить конструкции здания. В первом случае разрез называется архитектурным, во втором— конструктивным. Конструктивные разрезы используют также для изображения внутренних стен с проемами, каналами или другими конструкциями, требующими показа. Такие чертежи носят название «Развертки стен». В зависимости от назначения, размеров и конструктивных особенностей здания разрезы выполняют в масшабах 1:50; 1:100 или 1 :200.

При вычерчивании разрезов в таких масштабах обычно не представляется возможным подробно показать конструкции здания, поэтому попавшие в разрез конструкции здания полностью не вычерчивают, а показывают только их контуры. Например, показывая междуэтажное перекрытие, ограничивают его двумя линиями: на уровне пола и на уровне потолка нижнего помещения.

При необходимости отдельные участки разрезов изображают в более крупном масштабе на чертежах элементов разрезов или конструктивных деталей: на основном чертеже разреза при этом делают ссылку на элемент или конструктивную деталь. Конструктивные детали разрезов помещают на том же листе, где и разрез (см. рис. 40), или выносят в отдельную часть проекта (детали — марка Д или типовые детали — марка ТД).

На разрезах зданий неиндустриального изготовления (выполненных из штучных материалов: камня, дерева и т. п.), чтобы указать, из каких элементов (слоев) состоит та или иная конструкция и каковы размеры ее элементов (толщина слоев), делают выноски в виде «этажерок». Надписи при этом пишут в порядке расположения элементов (слоев) конструкции.

На разрезах панельных и крупноблочных зданий обычно выносными надписями обозначают только конструкции элементов неиндустриального изготовления, например устройство отмостки у входа в здание, а устройство конструкций из элементов индустриального изготовления: междуэтажного, цокольного и чердачного перекрытии, крыши, лестницы — детально на чертеже разреза не обозначают, указывают только марки конструктивных элементов и дают ссылки на чертежи конструктивных деталей.

Выполнение чертежей разрезов здания

Выполнение чертежей разрезов здания начинают с нанесения разбивочных осей, затем намечают контуры стен и перекрытий. При этом следует руководствоваться правилами привязки стен и колонн к разбивочным осям зданий, изложенными в § 8. Видимые контуры на разрезах зданий принято обводить линиями неодинаковой толщины. Контуры основных несущих конструкций здания (стен, прогонов, подкрановых балок), расположенные в секущей плоскости, выделяют более толстой линией толщиной B 0,8—1 Мм. Попавшие в разрез контуры перекрытий, лестничных маршей, площадок, стропил, полов и т. п. обводят линиями толщиной B/2. Контуры, показанные на разрезе и расположенные за секущей плоскостью, обводят линиями толщиной B/З—B/4.

На разрезах производственных зданий рекомендуется изображать не все элементы, расположенные за секущей плоскостью, а находящиеся в непосредственной близости от нее (колонны, столбы, пилястры, несущие элементы перекрытий и покрытий, откосы проемов, контуры кранов и т. п.).

Конструктивные элементы здания, выполненные из материала, который для этого здания является основным, и расположенные в секущей плоскости на разрезах, не штрихуют, а выделяют при обводке более толстой линией.

Так, на разрезе 3—3 Здания клуба (см. рис. 41) основным материалом являются деревянные брусья, поэтому они на разрезе не заштрихованы. Штриховкой выделена кирпичная кладка пристройки, в которой расположена кинопроекционная. Несущие элементы каркаса производственного здания (прогоны, подкрановые, фундаментные, обвязочные балки, балки перемычек и т. п.) в разрезе рекомендуется заштриховывать или зачернять.

На чертежах разрезов проставляют размеры между разбивочными осями (оси маркируют в соответствии с планом здания), а также высоту помещений в свету, толщину перекрытий, высоту оконных и дверных проемов. На разрезах также показывают отметки в метрах конструктивных элементов и архитектурных деталей (уровня земли, чистого пола этажей, оконных проемов, карниза и конька крыши и т. п.).

В производственных зданиях, кроме того, указывают отметки верха колонн, являющихся опорой несущих конструкций, головок подкрановых рельсов, площадок и т. п.

При выполнении проектного задания разрезы вычерчивают обычно в том же масштабе, что и фасады. Размеры проставляют между осями стен, показывают размеры внутренних помещений и наиболее характерные отметки (подошвы фундаменте, земли, пола, этажей, конька крыши и т. п.).

На архитектурных разрезах показывают внутренний вид помещений: отделку стен, профили карнизов, архитектурные детали и т. п.

Конструкции частей здания на архитектурных разрезах не показывают, только обводят тонкими сплошными линиями контуры конструкций. Не ставят обычно на архитектурных разрезах и размеры, но под разрезом помещают линейный масштаб чертежа и показывают отметки элементов здания, связанных с внутренней отделкой помещений. Архитектурные разрезы чаще всего выполняют в красках.

Разрез крыши чертеж -

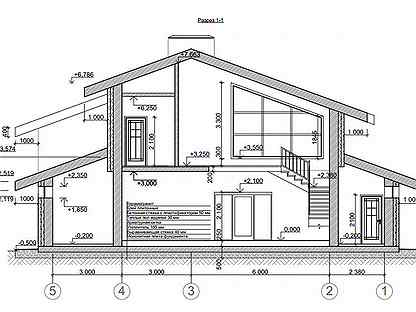

Чертежи разрезов зданий

Разрезом называется изображение здания, мысленно рассеченного вертикальной плоскостью. Разрезы на строительных чертежах служат для выявления объемного и конструктивного решения здания, взаимного расположения отдельных конструкций, помещений и т. п. Разрезы бывают архитектурные и конструктивные.

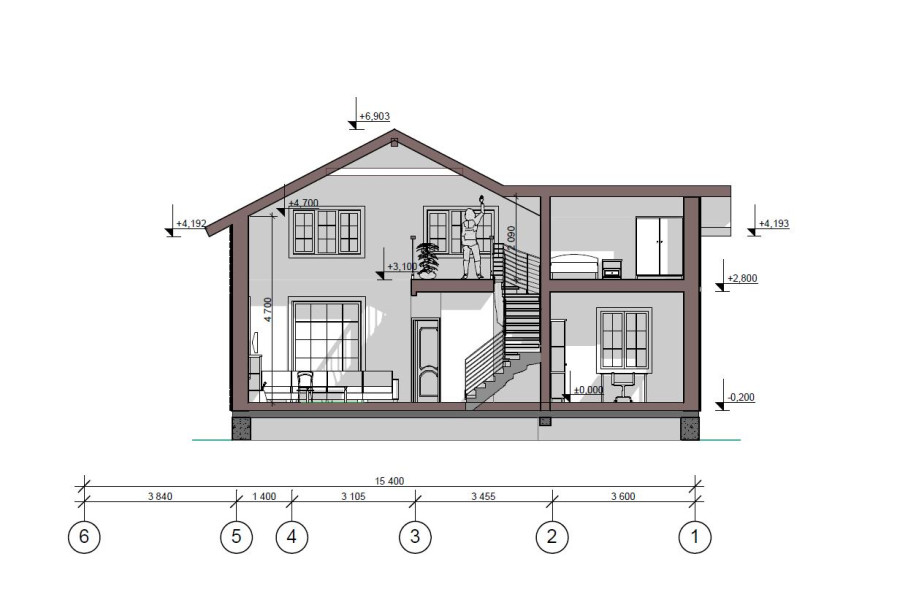

Архитектурный разрез (рис. 10.11.1) служит, главным образом, для определения композиционных сторон внутренней архитектуры* На таком разрезе показывают высоту помещений, оконных, дверных проемов, цоколя и других архитектурных элементов. Высота этих элементов, связанных с архитектурной отделкой помещений, чаще всего определяется отметками.

На архитектурном разрезе толщину чердачного перекрытия, конструкцию крыши и фундаментов не показывают (см. рис. 10.11.1).

Линия нижнего контура чердачного помещения при этом должна соответствовать низу чердачного перекрытия, а линия верхнего контура — верху крыши, т.е кровле. При вычерчивании оконных проемов расстояние от пола до низа оконного проема (подоконника) должно быть 750—800 мм, а от верха проема до потолка — около 400 мм.

Такого рода разрезы могут выполняться в отмывке и в покраске. Это дает возможность выявить внутреннее пространство помещений, тональность покраски всех элементов и т. п.

Архитектурные разрезы составляют в начальной стадии проектирования, и на них не показывают конструкции фундаментов перекрытий, крыш и т.д. Такие разрезы используют для проработки фасада здания.

Конструктивные разрезы входят в рабочие чертежи проекта здания. На этом типе разрезов показывают конструктивные элементы здания, а также наносят необходимые размеры и отметки (рис. 10.11.2), Проемы, лестницы изображают условными обозначениями по ГОСТ 21.501-93.

В строительных чертежах используют простые, ступенчатые, поперечные и продольные разрезы. Однако рекомендуется применять простые разрезы (одной плоскостью).

Направление взгляда для разрезов принимают, как правило, по плану снизу вверх и справа налево.

При выполнении поперечного разреза секущую плоскость располагают перпендикулярно коньку крыши или наибольшему размеру здания; при продольном разрезе она параллельна им.

Направление секущей плоскости, как правило, выбирают таким, чтобы она проходила по наиболее важным в конструктивном или архитектурном отношении частям здания: оконным и дверным проемам, лестничным клеткам (желательно по одному из маршей), балконам, шахтам подъемников и т. д. Следует учесть, что в разрезах по лестнице секущую плоскость, как правило, проводят по маршу, расположенному ближе к наблюдателю. При этом марш лестницы, попавший в разрез, обводят линией большей толщины (сплошная основная), чем контур марша, по которому секущая плоскость не проходит. Контур этого марша обводят сплошной тонкой линией.

Если при построении продольного разреза секущая плоскость параллельна коньку крыши, то, несмотря на это, разрез крыши выполняют так, как будто секущая плоскость рассекала здание по коньку. В этом случае элементы, расположенные ниже чердачного перекрытия, изображают, исходя из действительного положения секущей плоскости.

Секущая плоскость не должна проходить через колонны, стойки, вдоль балок стен и перегородок. Желательно располагать ее между этими элементами. Поэтому контуры фундаментов под колоннами и столбами вычерчивают линиями невидимого контура. Кухонные очаги, отопительные печи и дымоходы показывают неразрезанными.

Положение секущей плоскости в зданиях, у которых противоположные стены имеют одинаковое решение на большом протяжении, следует подбирать так, чтобы с одной стороны разреза были показаны оконные проемы, а с другой — проем ворот или наружных дверей (см. рис. 10. 11.2).

Кроме общих разрезов, на которых показывают здание в целом, применяют местные разрезы. Их делают по тем участкам здания, конструкция которых не выявлена на основных разрезах (рис. 10,11.3).

На разрезах рекомендуется изображать не все элементы, расположенные за секущей плоскостью, а только те, которые находятся в непосредственной близости от нее. Это могут быть колонны, фермы, балки, открытые лестницы, площадки, подъемно-транспортное оборудование и т.п.

На разрезах здания без подвалов грунт и элементы конструкций, расположенные ниже фундаментных балок и верхней части ленточных фундаментов, не изображают. Контуры тоннелей показывают схематически тонкой штриховой линией (рис. 10.11,4).

В разрезах зданий и сооружений пол на грунте изображают одной сплошной толстой линией. Пол на перекрытии и кровлю вычерчивают одной сплошной тонкой линией. Такое изображение пола на грунте и перекрытии и кровли дается независимо от числа слоев в их конструкции.

Состав и толщину слоев пола и кровли указывают в выносной надписи. Если в нескольких разрезах изображены покрытия, не отличающиеся по составу, выносную надпись делают только на одном из разрезов, а в других приводят ссылку на разрез с полной выносной надписью (рис. 10.11.5, а).

На рис. 10.11.5, б приведен разрез многоэтажного жилого дома.

При выполнении разрезов зданий в типовых проектах их обычно разделяют на две части. Одна часть (нулевой цикл) используется для строительства подземной части здания, т.е. фундаментов и технического подвала (рис. 10.11.6). Другая — для строительства надземной части здания (рис. 10.11.7).

Это вызвано тем, что при привязке здания к реальной строительной площадке большая часть изменений вносится в конструкцию фундамента. На чертежах разрезов наносят и указывают: координационные оси здания, расстояния между этими осями, расстояния между крайними координационными осями, координационные оси у деформированных швов. При необходимости указывают толщину стен и их привязку к координационным осям здания. Кроме этого, на чертежах разрезов указывают: отметки уровня земли; чистого пола; этажей и площадок; отметки низа несущих покрытий одноэтажных зданий и низа плит покрытия верхнего этажа многоэтажных зданий; отметку низа опорной части, заделываемой в стену элемента конструкции; отметку верха стен, карнизов, уступов стен, головки рельсов крановых путей; размеры и привязку по высоте проемов, отверстий, ниш и гнезд в стенах и перегородках, изображаемых в сечении.

При изображении на разрезах проемов с четвертями их размеры указывают по наименьшей величине проема.

Кроме того, на разрезе приводят отметки вентиляционных и лифтовых шахт, других устройств, расположенных на крыше. Могут быть также нанесены обозначения узлов, не приведенные на плане.

Вообще, на разрезах должны быть нанесены все размеры и отметки, необходимые для определения расположения отдельных элементов здания. Однако, не рекомендуется дублировать размеры, имеющиеся на плане. Исключение составляют только размеры между координационными осями.

На разрезах, в которых трудно исчерпывающе показать наиболее сложные части, могут разрабатываться детали или элементы разрезов в зависимости от сложности решения и размеров деталируемого участка. Участки, показанные в элементах разреза, не должны, как правило, детализироваться в более крупном масштабе. В проектах зданий со стенами из крупных блоков или панелей не следует выносить элементы разрезов стен, а заменять их ссылкой на монтажные схемы.

За габаритом разреза выноски рекомендуется располагать у наружного контура разреза, затем наносить размерную линию, а за размерной линией ставить отметки. Полочка отметки должна быть повернута наружу (см. рис. 10.11.7). Для удобства размещения отметок следует провести две тонкие вертикальные линии. На одной располагается знак отметки, другая ограничивает ширину полочки (рис, 10,11,8).

Ниже предлагается следующий порядок построения чертежа разреза (рис. 10.11.9, а—з):

  1. Сначала проводят горизонтальную прямую, которую принимают за уровень пола первого этажа (т. е. ее уровень равняется отметке 0,000). Для построения различных элементов разреза используют некоторые размеры, имеющиеся на плане, например, расстояние между координационными осями, толщину внутренних и наружных капитальных стен и перегородок, ширину оконных и дверных проемов и т.п.
  2. Затем проводят вторую горизонтальную линию, определяющую планировочную поверхность земли.
  3. Далее за первой горизонтальной прямой, обозначающей линию чистого пола, откладывают расстояние между соответствующими координационными осями. Эти размеры берут с чертежа плана здания. Через эти точки проводят вертикальные прямые (оси стен).
  4. По обе стороны от вертикальных прямых на расстоянии, определяющем толщину наружных, внутренних стен и перегородок, попавших в разрез, проводят тонкими линиями их контуры. Далее проводят горизонтальные линии контура пола, потолка, перекрытий и т.п.
  5. Проводят контуры перекрытий.
  6. Изображают другие элементы здания, расположенные за секущей плоскостью (крышу, перегородки и т. п.), намечают контуры проемов.
  7. Проводят выносные и размерные линии, вычерчивают знаки высотных отметок.
  8. Обводят контуры разреза линиями соответствующей толщины, наносят необходимые размеры, отметки, марки осей и т.п. Делают необходимые надписи и удаляют ненужные линии построения.

Эту последовательность построения применяют для изображения архитектурного разреза. Порядок построения может несколько изменяться.

При построении конструктивного разреза такая последовательность сохраняется. Однако более детально вычерчивают конструктивные элементы, обозначают узлы (окружностью или овалом) для дальнейшей разработки, для многослойных конструкций даются этажерки, штрихуется контур естественного грунта и других элементов.

В отличие от разрезов в машиностроительном черчении, конструктивные элементы здания, попавшие в разрез, но выполненные из материала, являющегося основным для данного здания или сооружения, не штрихуют. В этом случае только участки стен, отличающиеся материалом, выделяют условной штриховкой.

Например, в здании из кирпича штрихуют железобетонные балки-перемычки или рядовую кирпичную кладку в стенах из крупных блоков.

Чертежи разрезов зданий

Разрезом называют изображение здания, мысленно рассеченного плоскостью. На разрезе изображают то, что попало в секущую плоскость и часть здания, расположенную за ней.

В зависимости от положения секущей плоскости разрезы могут быть продольными или поперечными. Разрез, сделанный несколькими параллельными плоскостями, называется ступенчатым.

Положение секущей плоскости или плоскостей отмечают на плане этажей разомкнутыми линиями со стрелками и обозначают двумя арабскими цифрами через тире, например «1 — 1». Секущие плоскости обычно располагают так, чтобы в разрез попали оконные и дверные проемы, а также наиболее сложные в конструктивном отношении части здания: лестничные клетки, шахты подъемников, галереи, световые и аэрационные фонари, внутренние стены, части подземных сооружений, влияющие на решение несущих и ограждающих конструкций здания.

Разрезы делают для того, чтобы показать внутренний вид (интерьер) помещений или выявить конструкции здания. В первом случае разрез называется архитектурным, во втором— конструктивным. Конструктивные разрезы используют также для изображения внутренних стен с проемами, каналами или другими конструкциями, требующими показа. Такие чертежи носят название «Развертки стен». В зависимости от назначения, размеров и конструктивных особенностей здания разрезы выполняют в масшабах 1:50; 1:100 или 1 :200.

При вычерчивании разрезов в таких масштабах обычно не представляется возможным подробно показать конструкции здания, поэтому попавшие в разрез конструкции здания полностью не вычерчивают, а показывают только их контуры. Например, показывая междуэтажное перекрытие, ограничивают его двумя линиями: на уровне пола и на уровне потолка нижнего помещения.

При необходимости отдельные участки разрезов изображают в более крупном масштабе на чертежах элементов разрезов или конструктивных деталей: на основном чертеже разреза при этом делают ссылку на элемент или конструктивную деталь. Конструктивные детали разрезов помещают на том же листе, где и разрез (см. рис. 40), или выносят в отдельную часть проекта (детали — марка Д или типовые детали — марка ТД).

На разрезах зданий неиндустриального изготовления (выполненных из штучных материалов: камня, дерева и т. п.), чтобы указать, из каких элементов (слоев) состоит та или иная конструкция и каковы размеры ее элементов (толщина слоев), делают выноски в виде «этажерок». Надписи при этом пишут в порядке расположения элементов (слоев) конструкции.

На разрезах панельных и крупноблочных зданий обычно выносными надписями обозначают только конструкции элементов неиндустриального изготовления, например устройство отмостки у входа в здание, а устройство конструкций из элементов индустриального изготовления: междуэтажного, цокольного и чердачного перекрытии, крыши, лестницы — детально на чертеже разреза не обозначают, указывают только марки конструктивных элементов и дают ссылки на чертежи конструктивных деталей.

Выполнение чертежей разрезов здания

Выполнение чертежей разрезов здания начинают с нанесения разбивочных осей, затем намечают контуры стен и перекрытий. При этом следует руководствоваться правилами привязки стен и колонн к разбивочным осям зданий, изложенными в § 8. Видимые контуры на разрезах зданий принято обводить линиями неодинаковой толщины. Контуры основных несущих конструкций здания (стен, прогонов, подкрановых балок), расположенные в секущей плоскости, выделяют более толстой линией толщиной B 0,8—1 Мм. Попавшие в разрез контуры перекрытий, лестничных маршей, площадок, стропил, полов и т. п. обводят линиями толщиной B/2. Контуры, показанные на разрезе и расположенные за секущей плоскостью, обводят линиями толщиной B/З—B/4.

На разрезах производственных зданий рекомендуется изображать не все элементы, расположенные за секущей плоскостью, а находящиеся в непосредственной близости от нее (колонны, столбы, пилястры, несущие элементы перекрытий и покрытий, откосы проемов, контуры кранов и т. п.).

Конструктивные элементы здания, выполненные из материала, который для этого здания является основным, и расположенные в секущей плоскости на разрезах, не штрихуют, а выделяют при обводке более толстой линией.

Так, на разрезе 3—3 Здания клуба (см. рис. 41) основным материалом являются деревянные брусья, поэтому они на разрезе не заштрихованы. Штриховкой выделена кирпичная кладка пристройки, в которой расположена кинопроекционная. Несущие элементы каркаса производственного здания (прогоны, подкрановые, фундаментные, обвязочные балки, балки перемычек и т. п.) в разрезе рекомендуется заштриховывать или зачернять.

На чертежах разрезов проставляют размеры между разбивочными осями (оси маркируют в соответствии с планом здания), а также высоту помещений в свету, толщину перекрытий, высоту оконных и дверных проемов. На разрезах также показывают отметки в метрах конструктивных элементов и архитектурных деталей (уровня земли, чистого пола этажей, оконных проемов, карниза и конька крыши и т. п.).

В производственных зданиях, кроме того, указывают отметки верха колонн, являющихся опорой несущих конструкций, головок подкрановых рельсов, площадок и т. п.

При выполнении проектного задания разрезы вычерчивают обычно в том же масштабе, что и фасады. Размеры проставляют между осями стен, показывают размеры внутренних помещений и наиболее характерные отметки (подошвы фундаменте, земли, пола, этажей, конька крыши и т. п.).

На архитектурных разрезах показывают внутренний вид помещений: отделку стен, профили карнизов, архитектурные детали и т. п.

Конструкции частей здания на архитектурных разрезах не показывают, только обводят тонкими сплошными линиями контуры конструкций. Не ставят обычно на архитектурных разрезах и размеры, но под разрезом помещают линейный масштаб чертежа и показывают отметки элементов здания, связанных с внутренней отделкой помещений. Архитектурные разрезы чаще всего выполняют в красках.

Чертежи стропила крыши

Стропила – несущая конструкция крыши, которая опирается на несущие стены и является опорой для установки кровельных материалов. Чертежи стропила крыши проектируются с учетом требований прочности, жесткости – с учетом временных и постоянно действующих нагрузок.
Продолжительные нагрузки – это: вес конструкции крыши; периодические – это: давление снежного покрова, ветровые нагрузки, вес людей при ремонте кровли. При обустройстве крыши учитывается вес строительных материалов. Вес стропильных систем не должен сильно увеличивать нагрузку на стену и фундамент. К качеству стропильных материалов предъявляются жесткие требования.
Состав стропильной системы:
Документация на стропила – чертеж, определяет конструкцию кровли, представляет визуальное изображение, помогает составлять смету расходов на материалы. При проектировании крыши с мансардой, с помощью чертежа проводится планирование внутреннего пространства. В стропильную систему входят:
I. Основа конструкции – мауэрлат: брус, который укрепляется по стенам здания и держит стропила.
II. Балки, которые определяют уклон ската, и фиксируют элементы конструкции – стропильные ноги.
III. Уложенные перпендикулярно стропильным ногам брусья, которые передают нагрузку от кровли и служат для настила материала покрытия – обрешетка.
IV. Подпорные элементы, которые служат для придания конструкции жесткости:
a) стойки;
b) стяжки;
c) подкосы;
d) лежни;
e) прогоны и др.

План стропил чертеж:
Для привязки стропильной системы к несущим стенам наносятся оси здания. В зависимости от расстояния между капитальными стенами, проектируется конструкция системы. На план наносятся трубопроводы и каналы вентиляции, дымоходов, с разметкой расположения относительно стоек. На плане прочерчивается устройство с входящими элементами, узлами соединений и размерами, которые определяют взаимное расположение деталей. На чертеже указываются: расположение фронтонов, чердачных окон, ребра крыши, коньки и пр.
Форма стропильных конструкций
I. Плоская.
II. Односкатная.
III. Двускатная – состоит из двух наклонных плоскостей. С торца имеет форму треугольника.
IV. Четырехскатная: вальмовая, полувальмовая, шатровая.
V. Сводчатая.
VI. Ломаная.
VII. Пирамидальная.
При строительстве здания в местностях с сильными ветровыми нагрузками применяется вальмовая конструкция крыши. Вместо вертикальных стенок фронтона – треугольные скаты, два других ската – трапециевидные: так устроены стропила вальмовой крыши. Чертежи создаются на основе расчетов характеристик системы. Рассчитываются:
a) высота конька;
b) длина конькового бруса и стропил;
c) угол наклона стропил;
d) площадь крыши;
e) удлинения для устройства свеса.
При проектировании зданий не более 3 этажей, применяется двускатная крыша. На сайте представлены проекты – стропила двускатной крыши чертеж, для разных видов зданий.

Схема и чертежи кровли

Я Михаил, директор компании, работаю исключительно с кровлями более 15 лет. Ниже расскажу вам о тонкостях и секретах материалов для крыши. Возникнут вопросы с радостью отвечу и помогу .
Михаил, ООО «СТМ-Строй»

Какую бы кровлю вы ни выбрали для дома, для возведения потребуется чертеж крыши. На чертеже должна присутствовать вся значимая информация: абрис сооружения, необходимые размеры элементов, расстояния между ними. Готовые чертежи, схемы крыш есть в большом количестве в интернете, но оттуда вы можете взять только абрис, а метрическую часть вам все равно придется адаптировать для своего дома.

Правила составления чертежей, включая оформление, регламентируются ГОСТ Р21.1101-2009. Их много: использование на чертежах сплошных и разорванных линий, прописных и строчных букв, терминологии; допустимые масштабы для всего дома, отдельных элементов и деталей, генерального плана участка и т.д. Сейчас я расскажу только об основном содержании чертежей и схем кровли.

Элементы чертежа крыши

Чертеж стропильной системы – это визуальное отражение несущих конструкций кровли. Состоит из нескольких частей. Здесь должно быть указано:

  • расположение стропильных ног, толщина бруса (наименование профиля, если система металлическая), шаг между стропилами;
  • высота конька;
  • форма фронтона;
  • строение стропильной фермы;
  • расположение вспомогательных элементов – подкосов, стяжек;
  • устройство консольной мансарды, если она есть;
  • отдельно, в крупном масштабе – соединение/крепление элементов системы и т.д.

Чертеж план кровли – вид дома сверху или сечение в плоскости, параллельной земле. На плане системы стропил будет указано расположение внутренних опорных элементов на чердаке, на плане самой кровли – размещение кровельных конструкций:

  • водосточных воронок, желобов;
  • печной трубы;
  • вентиляционной шахты;
  • мансардных окон;
  • ограждений;
  • кровельных лестниц и т.д.

Чертеж разрез кровли – ее вертикальное сечение в плоскости фронтона или в профиль. Если крыша асимметричная, может потребоваться больше двух разрезов. На разрезах отражаются:

  • углы скатов;
  • форма фронтона;
  • расположение надстроек;
  • элементы конструкции чердака;
  • элементы кровельного пирога – толщина, расположение;
  • детально – строение узлов кровли и т.д.

По существующим строительным нормам схемы устройства крыши выполняются в следующих масштабах:

  • общее сечение – 1:100;
  • крупные фрагменты – 1:50;
  • мелкие детали – 1 к 5, 10 или 20.

как построить конструкцию (инструкция, фото и видео)

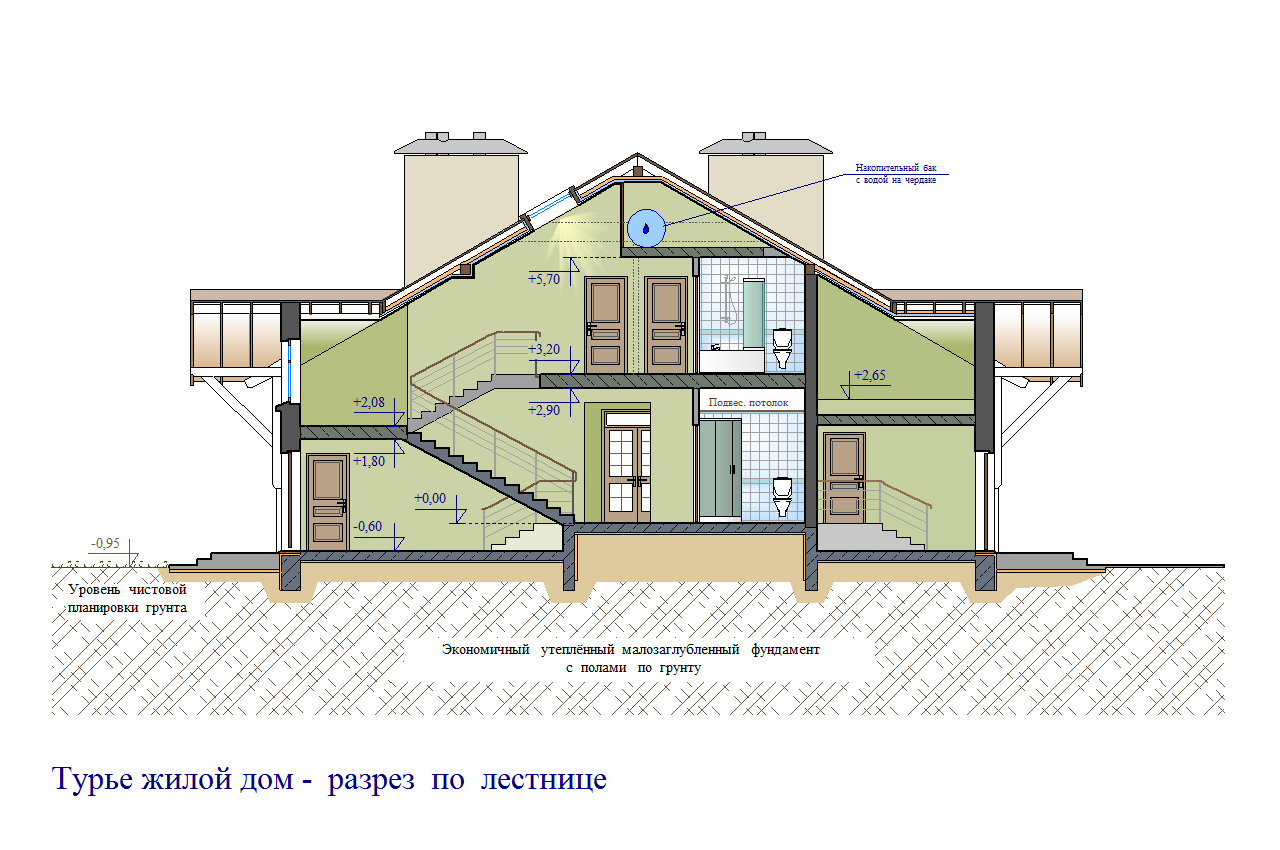

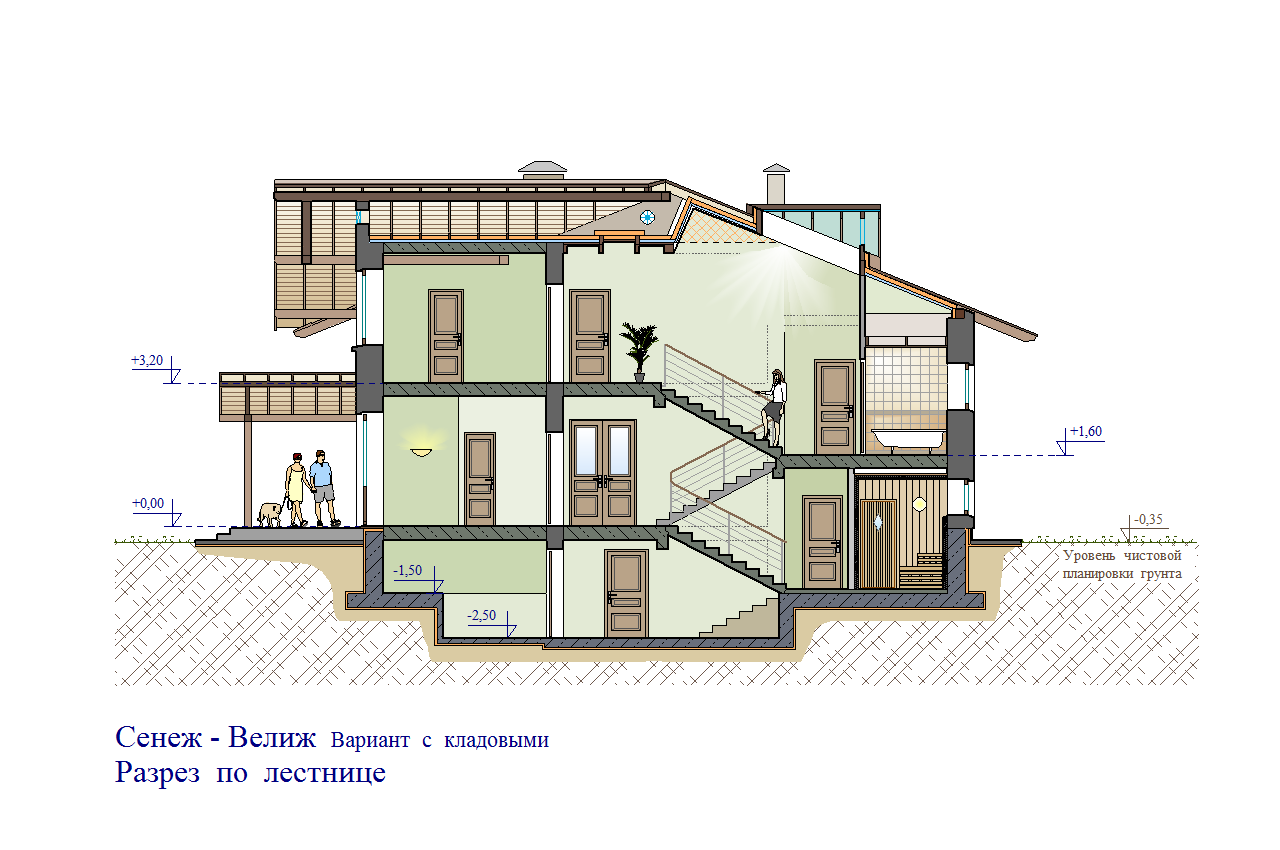

Разрез здания по лестнице является неотъемлемым элементом всей проектной документации. На этом чертеже обычно показывается не только направление и расположение лестничных маршей и пролетов, но и их основные размеры. Конечно, построением подобных схем занимаются профессиональные архитекторы, но если вы уже взялись за постройку своего дома, то стоит потратить время и разобраться в основных моментах.

Такое схематическое изображение дает представление о внутреннем устройстве дома

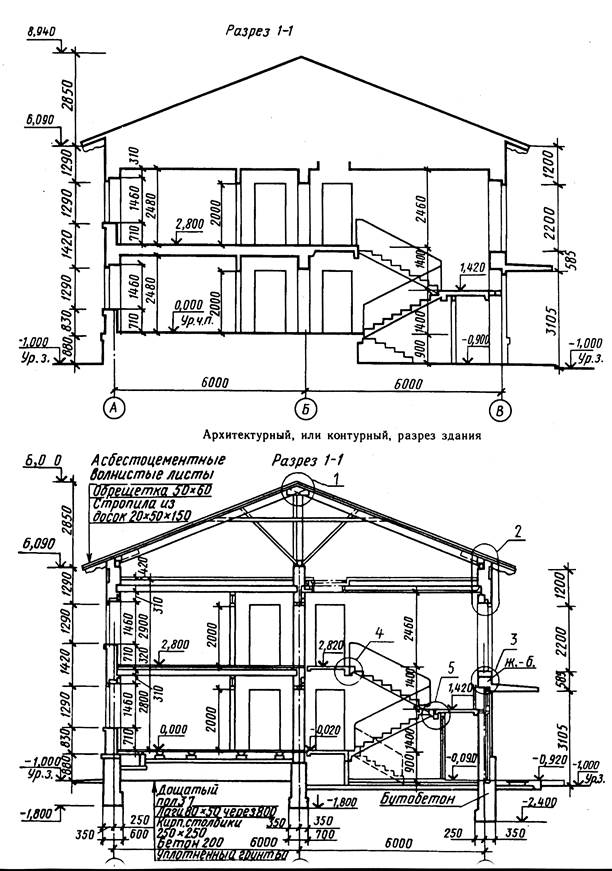

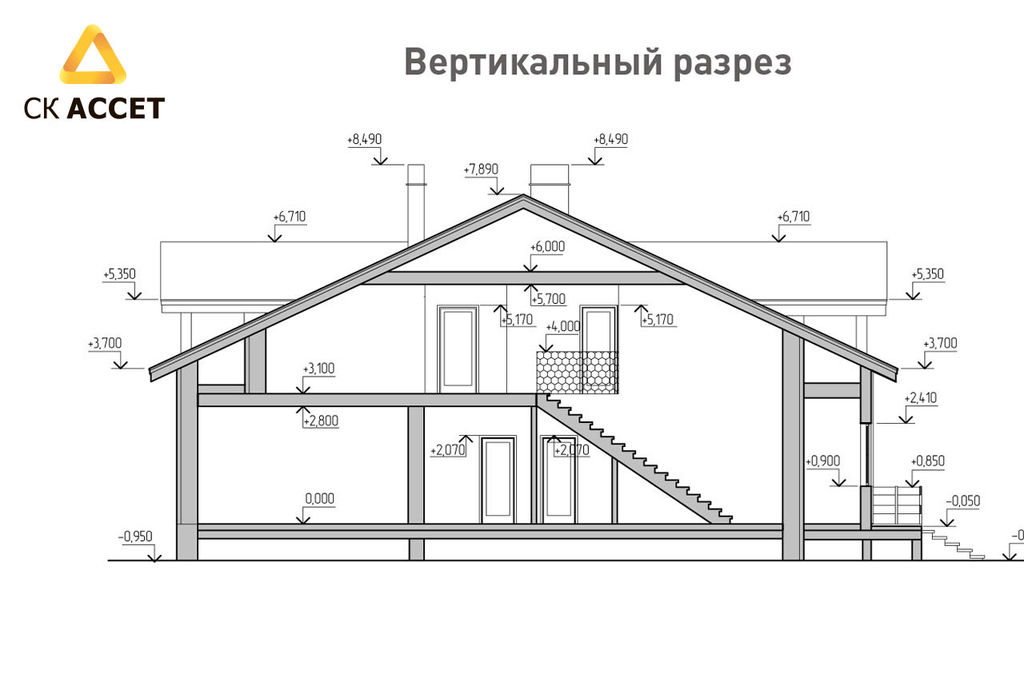

Разрезы зданий

Общие принципы построения

Какой бы простой ни была конструкция дома, для его постройки требуется разработать проект. Типовой проект включает в себя самую разную документацию, однако нам, как будущим владельцам жилья, наиболее интересными будут чертежи, визуализирующие запланированный результат.

Разрез и фасад

К таким чертежам в первую очередь относятся фасады и разрезы:

  • Фасад  — это изображение внешнего вида возводимой конструкции.  Как правило, при построении фасадного чертежа учитываются не только несущие элементы, но и детали отделки, которые позволяют создать более точный образ дома.
  • Разрез представляет собой графическое изображение дома, мысленно разделенного плоскостью на две или больше частей. На чертеже разреза показываются объекты, через которые проходит секущая площадь, а также объекты, которые находятся за ней.
Лестничная клетка многоквартирного дома
  • Если фасадный чертеж дает представление о том, как дом будет выглядеть внешне, то наряду с планом  разрез дома по лестнице или по другому элементу обеспечивает демонстрацию внутреннего устройства помещения.

Обратите внимание! Как правило, в комплект проектной документации входит не менее двух чертежей: один с продольным сечением, и один – с поперечным. Если же дом имеет сложную конфигурацию, то количество подобных документов соответственно возрастет.

Требования к чертежам

Чертеж разреза по лестнице должен быть выполнен по определенным правилам:

  • В целях наглядности секущая плоскость располагается таким образом, чтобы она проходила не только через один из лестничных маршей, но и через оконные либо дверные проемы. Если это невозможно, выполняется разработка дополнительной схемы.
  • Построение начинается с нанесения осевых лини опор и несущих стен. Поверх осей вычерчиваем капитальные стены (наружные и внутренние), осуществлял привязку элементов к осям разбивки.
  • Отмечаем вертикальные линии: уровень пола на первом и втором этаже, чердачное перекрытие, конек крыши, подошва фундамента.

Обратите внимание! При построении схемы материалы, из которых планируется изготовление тех или иных конструктивных элементов, изображаются с помощью условных обозначений.

  • Вне контура основного здания наносятся вспомогательные линии, на которых указываются габариты проемов (оконных и дверных), общие размеры конструкции, отметки глубины закладки фундамента.

Естественно, это лишь самые общие требования. Если вы планируете делать чертеж своими руками, то стоит начать изучение правил с азов, поскольку в проектах имеет значения каждая деталь, начиная от типа и толщины линии и заканчивая размещением цифр, обозначающих размер. Ну, а если чертеж разреза лестницы нужен вам лишь для общего представления, то изложенной выше информации вполне хватит для получения удовлетворительного результата.

Технология построения чертежа лестницы

Необходимая информация

В этом разделе мы расскажем, как начертить лестницу в разрезе. Приведенная инструкция будет достаточно простой и подробной, потому с этой задачей сможет справиться даже тот, кто ранее не имел дела с инженерной графикой.

Винтовая лестница с отметками высот

Для эффективного построения нам понадобится уточнить ряд данных. Среди них:

  • Высота подъема от уровня пола первого этажа до уровня пола второго.
  • Конфигурация лестницы (количество маршей, взаимное расположение, наличие и габариты междумаршевых площадок).
  • Угол уклона подъемной части, что нам поможет определить длину будущего лестничного марша.
  • Количество и размер ступенек лестницы.

Обратите внимание! Если помимо разреза вы будете строить план, то вам потребуется также информация о ширине лестничного пролета и о габаритах каждого отдельного марша.

Пример расчета параметров

Для построения максимально подробного и точного чертежа, на котором будет изображена лестница в разрезе, необходимо выполнить расчеты размеров отдельных элементов. Чтобы вы могли освоить данную технологию, ниже мы приведем пример для небольшого частного дома.

Длина лестничного марша – рассчитываем оптимальные пропорции для лестницы

Итак, давайте рассчитаем габариты конструкции для таких исходных данных:

  • Высота этажа h = 3000 мм.
  • Ширина одного марша a = 1050 мм.
  • Ширина проступи x = 300 мм.
  • Высота подступенка y = 150 мм.
  • Уклон подъемной части – 1:2

Начинаем расчет:

  • Ширина лестничной клетки: 2 х 1050 + 100 (зазор между маршами) = 2200 мм.
  • Высота одного марша – 3000 / 2 = 1500 мм.
  • Число подступенков в марше – 1500 / 150 = 10.

Обратите  внимание! Верхняя проступь в данном случае будет совпадать с лестничной площадкой (называется она при этом фризовой ступенью), и потому в каждом марше будет по 9 проступей.

  • Длина горизонтального наложения каждого марша: 300 х 9 = 2700 мм.
  • Лестничные площадки закладываем шириной не менее 1200 мм, поскольку они должны быть не уже, чем каждый их маршей.
  • Суммарная длина лестничной клетки у нас будет равна:
  • 2700 + 2 х 1200 = 51000 мм.

Данные величины лягут в основу нашего чертежа.

Типовой бетонный элемент лестничного марша

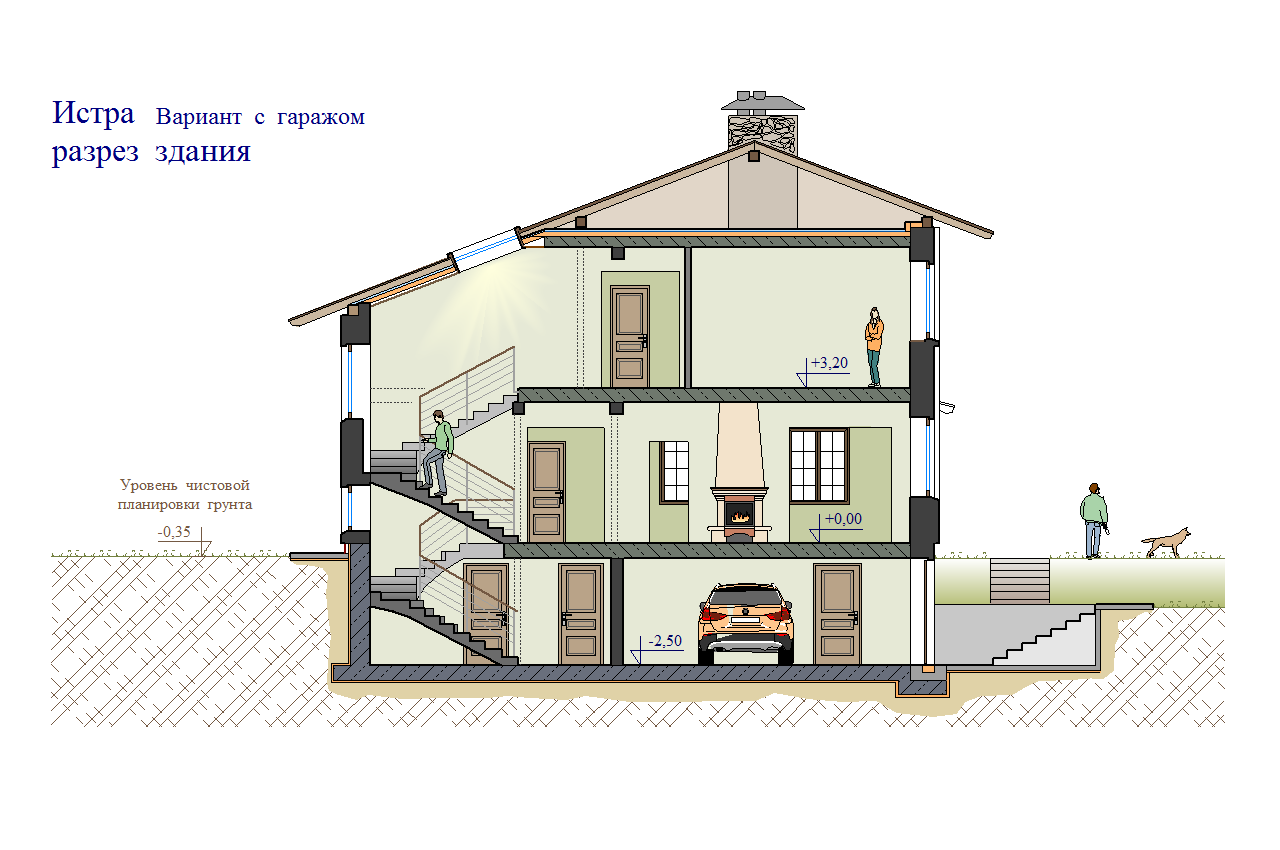

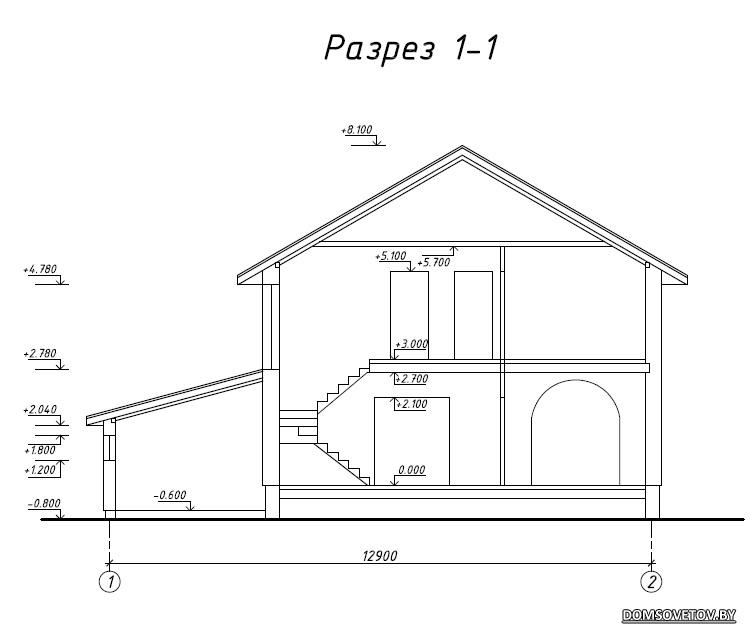

Изображение лестницы на разрезе здания

Построение схемы лестницы на чертеже дома в разрезе производится в такой последовательности:

  • Вначале делаем схематическое изображение самого дома. Требования к такому документу были изложены в нашей статье несколько ранее.
  • Высоту одного этажа делим на отрезки, величина которых равна высоте подступенка.
  • Через полученные в результате разделения точки строго горизонтально проводим осевые линии.
  • Ширину каждого марша разделяем на отрезки, длина которых соответствует величине проступи.
  • Как и в предыдущем случае, проводим осевые линии через полученные точки.
Чем больше информации, тем легче будет работать со схемой

На данном этапе у нас получается сетка из пересекающихся линий. По этим линиям мы можем построить контур ступенчатой части нашей будущей лестницы:

Вначале наносим на чертеж основными линиями границы ступенек. При этом очень важно следить, чтобы крайние точки маршей совпадали по вертикали, т.е. находились в одной плоскости.

После нанесения основных линий на схеме разреза можно обозначить элементы конструкции лестницы, которые будут оказывать влияние на процесс возведения и эксплуатации здания.

Так, мы можем отдельно изобразить:

  • Несущие элементы лестницы (косоуры, тетивы) в соответствующем масштабе.
  • Площадки для входа на лестницу.
  • Перила.
  • Поручни.
  • Ограждения.

Строго говоря, официальная проектная документация не предусматривает изображения таких подробностей, однако если вы делаете схему для себя или для рабочих, то подобные мелочи будут способствовать максимально качественной визуализации итогового результата.

В завершение на чертеж наносятся размеры:

  • Ширина и длина лестничной клетки.
  • Ширина и длина отдельных маршей.
  • Размеры промежутка между маршами.
  • Отметки пола каждого этажа и отдельно – отметки уровня, на котором размещаются лестничные площадки.

Особо следует отметить габариты элементов, которые не вписываются в стандартную сетку решений для лестничных клеток.

Если планируется использовать типовые марши на основе железобетонной конструкции, то для облегчения комплектации можно указать их маркировку.

Тетива для лестницы: основные типы и инструктаж по установке

Подводя итоги, хотелось бы отдельно отметить, что использование специализированных компьютерных программ (AutoCAD и его аналоги) позволяет существенно упростить и ускорить выполнение стоящей перед нами задачи. В то же время, если есть возможность, лучше доверить построение разреза по лестничной клетке профессионалу. Все дело в том, что при использовании этой документации в строительстве слишком высока цена ошибки, ведь лестница – один из важнейших узлов здания.

Вывод

Изображая разрез по лестнице, мы получаем представление не только об ее конструкции, но и о внутреннем устройстве проектируемого здания. Вот почему стоит приложить усилия и построить данный чертеж максимально качественно. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Состав документации проектов коттеджей "Добрый дом"

Заказывая проект у нас вы получаете комплект чертежей, который разработан профессиональными архитекторами, конструкторами и инженерами нашей компании в соответствии со СНиПами, ГОСТами и строительными правилами. Проекты полностью подготовлены для строительства домов с их последующей регистрацией в гос. органах.

Проектная документация представляет собой альбом формата А3 объемом от 50 до 150 страниц (в зависимости от выбранной комплектации, площади дома и сложности конструкций).

Архитектурный раздел (АР)

Нужен для понимания концепции и геометрии дома - его внешнего вида, планировок и подробных размеров по ним. Позволяет пройти регистрацию дома в гос. органах.

Общие характеристики дома

Входит описание конструкций дома и его технических параметров, таких как общая площадь дома, жилая площадь, тип фундамента, материал стен, перекрытий, покрытие кровли и т.д.

Цветные фасады

Эскизы внешнего вида дома со всех сторон в цвете. Они дают полное представление об архитектуре сооружения, особенностях его внешнего вида, отделке и цветовом оформлении.

Черно-белые фасады дома с отметками высот

Это чертежи внешнего вида всех 4 сторон дома, которые дают представление об архитектуре и внешнем облике строения. Также на чертежах фасадов даны отметки высот всех ключевых точек, чтобы строители четко понимали, на какой высоте и какого размера должны быть двери, окна дома, крыльцо, балконы, свесы кровли, примыкание кровли к стенам, конек дома и т. д.

Чертежи планов этажей дома

В них указываются точные размеры всех комнат, выступов, проемов, углублений, толщины стен и прочих элементов, чтобы строители имели четкое представление о геометрии дома как снаружи, так и внутри.

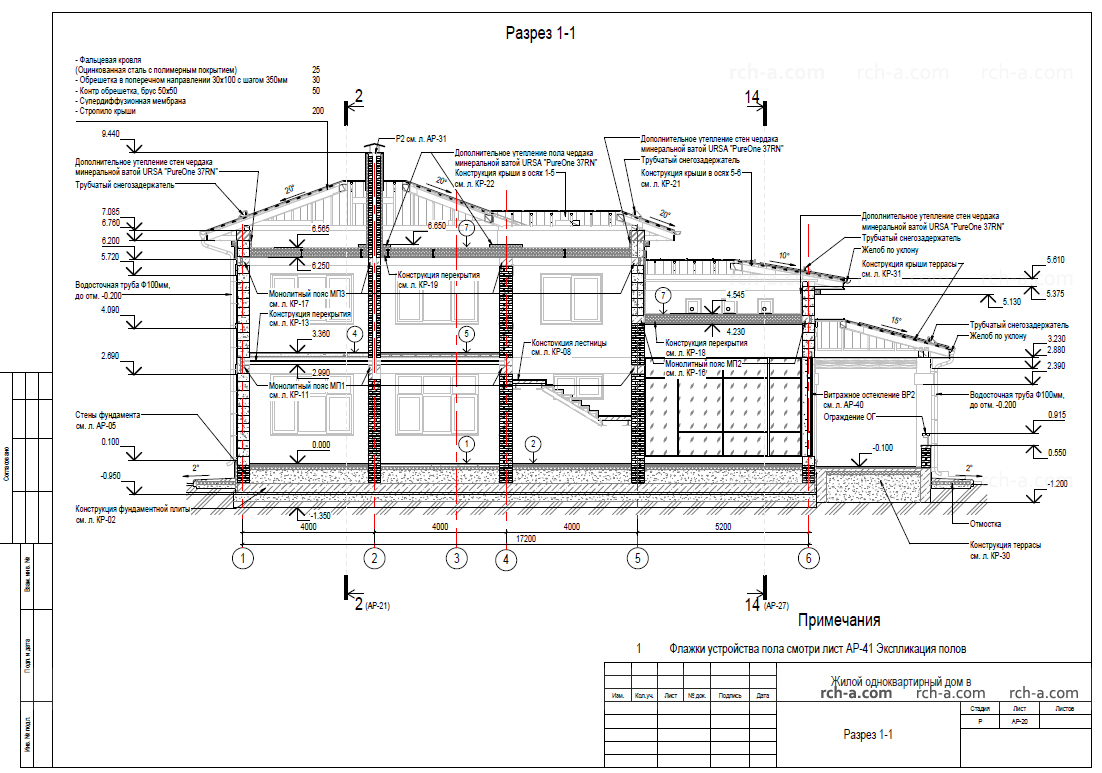

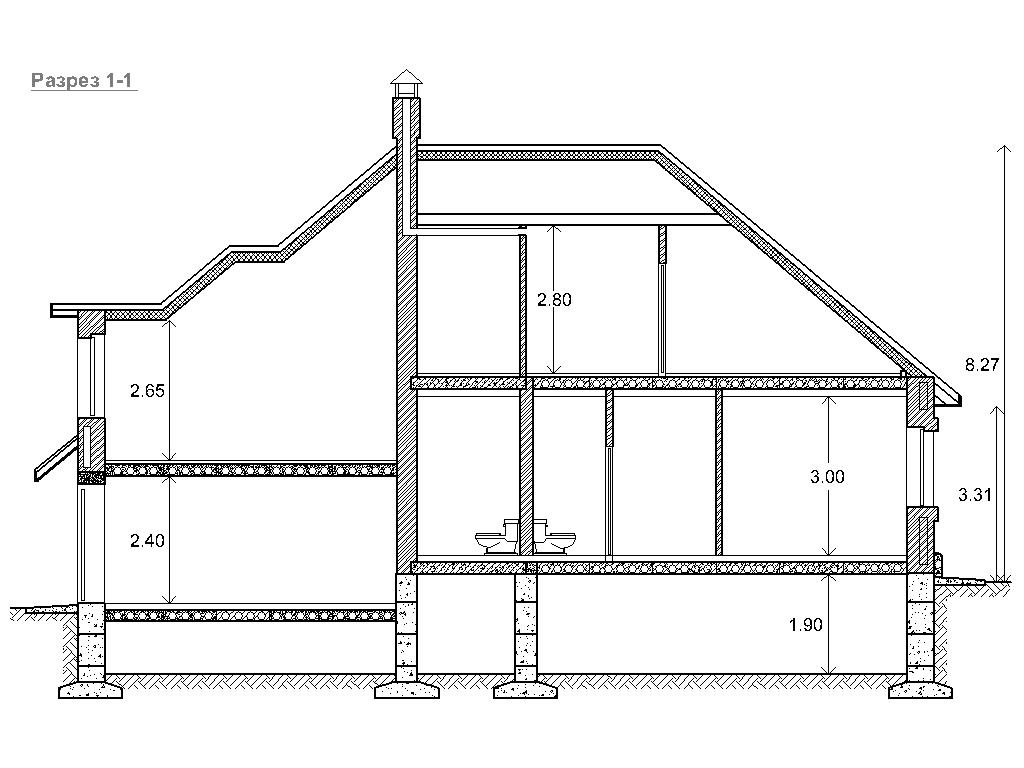

Разрезы дома в двух ракурсах

Это чертежи разрезов дома, на которых наглядно видно устройство фундамента и глубину его залегания, конструкцию перекрытий и полов, стен, кровли дома, а также отметки высот, чтобы строители четко понимали, на какой высоте что должно находиться - все элементы фундамента, его подушки, полов, окон, дверей, примыкание кровли к стенам, конек дома и многие другие элементы.

План кровли

Чертеж с планом кровли показывает всю геометрию кровли, чтобы строители могли наглядно увидеть все изгибы, изломы и различные конструктивные элементы кровли, такие как мансардные окна, снегозадержатели, дымоходы, вент. каналы, а также их размеры.

Ведомость оконных и дверных блоков

Это перечень дверей и окон, где указаны их точные размеры, особенности конструкций, направление открывания и т.д.. Информация позволит узнать стоимость окон и дверей у различных производителей и заранее заказать их, чтобы все необходимые элементы были изготовлены к нужному сроку.


Строительный раздел (КР)

Нужен для того, чтобы строители знали полный конструктив дома от фундамента до кровли и могли его возвести без ошибок и перерасхода материалов.

Чертежи фундамента

Позволяют узнать полный конструктив фундамента, а также точные размеры основных конструктивных элементов. На плане представлены подземные и надземные части сооружения, даются указания по созданию опалубки и подушки фундамента, армированию, укладке гидроизоляции и использованию требуемой марки бетона. Также дается ведомость материалов с указанием их требуемого количества. Чертежи позволяют строителям возвести фундамент без ошибок и переделок.

Схемы устройства перекрытий этажей

Подробно описано, каким образом устроены перекрытия в доме. Представлены конструкции и габариты основных составных частей – параметры балок, шаг их установки, узлы их крепления. В чертежах указано, чем подшиваются, накрываются и заполняются основные элементы конструкции. Для плит перекрытия представлены подробные размеры и раскладка, а для монолитных перекрытий – схемы армирования, опалубочные планы, а также ведомость расхода требуемых материалов. Это гарантирует безошибочное выполнение работ строителями и надежность будущей постройки.

Кладочные планы этажей

Представлены размеры всех имеющихся стен здания, простенков, проемов, выступов, изгибов и иных геометрических особенностей конструкций. В чертежах есть подробные пояснения о технологии возведения, создании армирующих поясов на стенах, перемычек и иных нюансов, которые нужно учесть при выполнении строительных работ, чтобы в дальнейшем не возникло сложностей по гарантии.

Экспликация полов

Показан пирог (разрез) полов по каждой комнате, чтобы строители понимали, где какие технологии использовать и не забыли учесть конструктивные особенности в разных зонах.

Устройство лестницы

Показаны основные чертежи лестницы, чтобы строители понимали ее размеры, угол наклона, высоту ступенек и ширину проступи. Также представлена краткая инструкция по особенностям монтажа.

Вентиляционные каналы и дымоходы

На чертежах показано, где в доме расположены дымоходы и вентиляционные каналы, а также какого размера они необходимы, чтобы обеспечить эффективное функционирование и соответствие всем современным нормам. Также показано конструктивное устройство дымоходов и вент каналов, чтобы их можно было возвести без ошибок.

Перемычки над окнами и проёмами, спецификации

На чертежах показано, где в доме расположены дымоходы и вентиляционные каналы, а также какого размера они необходимы, чтобы обеспечить эффективное функционирование и соответствие всем современным нормам. Также показано конструктивное устройство дымоходов и вент каналов, чтобы их можно было возвести без ошибок.

Схемы несущих элементов кровли, их узлы и спецификации

Подробная информация о кровле, где указаны особенности всех конструктивных элементов стропильной системы. В чертежах обозначены размеры самих стропил, оптимальный шаг их монтажа, места расположения узлов соединений. Подробно прописаны требования, которые нужно соблюдать при выполнении работ, связанных с подшивом, утеплением, правильным монтажом кровельных мембран и пароизоляционной пленки, установкой обрешетки, укладкой кровельного материала. Все это позволяет выполнить самую сложную часть любого дома надежно и без ошибок.

Конструктивные узлы и детали – их эскизы, разрезы

В разделах проекта также приведены дополнительные листы с узлами и деталями. Они необходимы для понимания особенностей конструкции различных элементов дома согласно данному разделу.

Спецификации материалов

Прописан перечень и точное количество материалов, которые необходимы для возведения всего здания. Эта информация дает возможность до начала строительства дома рассчитать его стоимость в любой строительной компании, оптимизировать расходы, связанные с покупкой и транспортировкой материалов, комфортно заказать требуемое количество материалов.


Раздел инженерных сетей

Позволяет строителям проложить сети отопления, водоснабжения, канализации и электрики в процессе возведения дома оптимальным маршрутом, что сокращает расходы на материалы и монтаж.

Отопление и вентиляция

В данном разделе имеются чертежи разводки системы трубопровода, указаны места монтажа радиаторов и отопительного котла, схема расположения теплого пола. Здесь есть указания, позволяющие правильно установить ключевые элементы системы отопления, подробно описаны материалы и агрегаты, указано их количество. В раздел включены чертежи, содержащие также информацию о системе вентиляции. В них показаны места создания вентиляционных каналов, которые будут функционировать в соответствии с действующими нормативами и правилами.

Водопровод и канализация

Представлена схема разводки труб, предназначенных для подвода воды, слива канализационных стоков. В чертежах есть подробное расположение котлов, бойлеров, раковин и иных санитарно-технических изделий. Здесь есть все узлы системы водопровода и канализации без исключения. Также указывается место расположения септика. В разделе прописаны указания, позволяющие правильно установить ключевые элементы систем, указано требуемое количество материалов и агрегатов, которые нужны для создания водопровода и канализации.

Электроснабжение и электроосвещение

Представлены схемы расположения электрических сетей, указано место установки электрического щита, розеток, выключателей, переключателей и различных осветительных приборов. В разделе может присутствовать информация о местах расположения слаботочных электрических сетей – телевидения, охранно-пожарной сигнализации, интернета и телефонии. В чертежах есть указания, необходимые для того, чтобы правильно установить главные элементы системы, описаны требуемые материалы и основные компоненты системы электроснабжения.


Пример документации

Архитектурный раздел

Строительный раздел

Раздел инженерных сетей

Не удается найти страницу | Autodesk Knowledge Network

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.TAGS}} {{$item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings. DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$select.selected.display}} {{l10n_strings. CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Артикул I | Конституция США | Закон США

Все предоставленные законодательные полномочия принадлежат Конгрессу Соединенных Штатов, который состоит из Сената и Палаты представителей.

Палата представителей будет состоять из членов, избираемых раз в два года народом нескольких штатов, и избиратели в каждом штате должны обладать квалификацией, необходимой для выборщиков наиболее многочисленной ветви законодательного собрания штата.

Ни одно лицо не может быть Представителем, если оно не достигло возраста двадцати пяти лет и не было семи лет гражданином Соединенных Штатов, и которое на момент избрания не должно быть жителем того штата, в котором он будет проживать. выбрал.

Представители и прямые налоги должны быть распределены между несколькими штатами, которые могут быть включены в этот союз, согласно их соответствующему количеству, которое определяется путем прибавления к общему количеству свободных лиц, включая тех, которые обязаны служить в течение нескольких лет. , и за исключением индейцев, не облагаемых налогом, три пятых всех остальных лиц. Фактический подсчет будет производиться в течение трех лет после первого заседания Конгресса Соединенных Штатов и в течение каждого последующего десятилетнего срока в порядке, установленном законом.Число представителей не должно превышать одного на каждые тридцать тысяч, но каждый штат должен иметь по крайней мере одного представителя; и до тех пор, пока не будет произведен такой подсчет, штат Нью-Гэмпшир будет иметь право выделить три, Массачусетс восемь, Род-Айленд и Плантации Провиденс один, Коннектикут пять, Нью-Йорк шесть, Нью-Джерси четыре, Пенсильвания восемь, Делавэр один, Мэриленд шесть Вирджиния десять, Северная Каролина пять, Южная Каролина пять и Джорджия три.

При появлении вакансий в представительстве от какого-либо штата его исполнительный орган издает избирательные бюллетени для заполнения таких вакансий.

Палата представителей выбирает спикера и других должностных лиц; и имеет исключительное право на импичмент.

Сенат Соединенных Штатов состоит из двух сенаторов от каждого штата, избираемых законодательным собранием на шесть лет; и каждый сенатор имеет один голос.

Сразу после того, как они будут собраны в результате первых выборов, они должны быть разделены поровну на три класса. Места сенаторов первого класса освобождаются по истечении второго года, второго класса - по истечении четвертого года и третьего класса - по истечении шестого года, так что одна треть может быть освобождена. выбирается раз в два года; и если вакансии возникают в результате отставки или иным образом во время перерыва в работе законодательного органа любого штата, его исполнительная власть может производить временные назначения до следующего собрания законодательного органа, который затем заполняет такие вакансии.

Сенатором не может быть лицо, не достигшее тридцатилетнего возраста, девять лет являющееся гражданином Соединенных Штатов и не являющееся на момент избрания жителем того штата, для которого оно должно быть избрано.

Вице-президент Соединенных Штатов является председателем Сената, но не имеет права голоса, если они не разделены поровну.

Сенат избирает других своих должностных лиц, а также временного президента в отсутствие вице-президента или когда он будет исполнять обязанности президента Соединенных Штатов.

Сенат обладает исключительной властью рассматривать все дела об импичменте. Сидя для этой цели, они приносят клятву или заявление. Когда судят президента Соединенных Штатов, председательствует главный судья: и никто не может быть осужден без согласия двух третей присутствующих членов.

Решение по делам об импичменте не должно распространяться дальше, чем отстранение от должности и лишение права занимать и занимать какую-либо почетную, доверительную или коммерческую должность в Соединенных Штатах: но осужденная сторона, тем не менее, несет ответственность и подлежит обвинению, суду, приговор и наказание в соответствии с законом.

Время, место и порядок проведения выборов сенаторов и представителей должны устанавливаться в каждом штате его законодательным собранием; но Конгресс может в любое время по закону издать или изменить такие правила, за исключением мест избрания сенаторов.

Конгресс собирается не реже одного раза в год, и такое собрание должно проводиться в первый понедельник декабря, если законом не назначен другой день.

Каждая Палата должна определять выборы, доходность и квалификацию своих членов, и большинство каждой из них составляет кворум для ведения бизнеса; но меньшее количество может откладываться изо дня в день и может быть уполномочено принудить к явке отсутствующих членов таким образом и с такими санкциями, которые может предусмотреть каждая палата.

Каждая палата может определять правила своей работы, наказывать своих членов за хулиганство и, с согласия двух третей, исключать члена.

Каждая Палата должна вести журнал своих заседаний и время от времени публиковать его, за исключением тех частей, которые, по их мнению, могут требовать секретности; и «да» и «нет» членов любой из палат по любому вопросу, по желанию одной пятой присутствующих, должны быть занесены в журнал.

Ни одна из палат во время сессии Конгресса не может без согласия другой переносить заседания более чем на три дня или в любое другое место, кроме того, в котором будут заседать обе палаты.

Сенаторы и представители должны получить вознаграждение за свои услуги, установленное законом и выплачиваемое из казны Соединенных Штатов. Во всех случаях, за исключением государственной измены, тяжкого преступления и нарушения общественного порядка, им будет предоставлена ​​привилегия от ареста во время их присутствия на заседаниях своих соответствующих палат, а также при посещении и возвращении из них; и ни при каких выступлениях или дебатах в любой из палат они не могут быть допрошены ни в каком другом месте.

Ни один сенатор или представитель в течение времени, на которое он был избран, не может быть назначен на какую-либо гражданскую должность под властью Соединенных Штатов, которая должна быть создана, или вознаграждение за которую должно быть увеличено в течение этого времени: и нет лицо, занимающее какую-либо должность в Соединенных Штатах, должно быть членом любой из палат во время своего пребывания в должности.

Все законопроекты о сборе доходов должны исходить от Палаты представителей; но Сенат может предлагать поправки или соглашаться с ними, как и по другим законопроектам.

Каждый законопроект, который должен быть принят Палатой представителей и Сенатом, до того, как он станет законом, должен быть представлен Президенту Соединенных Штатов; если он одобряет, он должен его подписать, но если нет, он должен вернуть его со своими возражениями в ту Палату, в которой оно было создано, которая внесет все возражения в свой журнал и приступит к его пересмотру.Если после такого пересмотра две трети этой Палаты соглашаются принять законопроект, он должен быть отправлен вместе с возражениями в другую Палату, где он также должен быть пересмотрен, и, если он будет одобрен двумя третями этой Палаты, он станет законом. Но во всех таких случаях голоса обеих палат определяются по принципу «да» и «против», а имена лиц, голосующих за и против законопроекта, вносятся в журнал каждой палаты соответственно. Если какой-либо законопроект не должен быть возвращен Президентом в течение десяти дней (за исключением воскресенья) после того, как он был ему представлен, то это будет закон, аналогичный тому, как если бы он его подписал, если Конгресс своей отсрочкой не предотвратит его возврат, и в этом случае это не будет законом.

Каждый приказ, резолюция или голосование, для принятия которого может потребоваться согласие Сената и Палаты представителей (за исключением вопроса о переносе заседания), должны быть представлены Президенту Соединенных Штатов; и до того, как он вступит в силу, должен быть одобрен им или не одобрен им, должен быть повторно принят двумя третями Сената и Палаты представителей в соответствии с правилами и ограничениями, установленными для законопроекта.

Конгресс будет иметь право устанавливать и собирать налоги, пошлины, пошлины и акцизы, платить долги и обеспечивать общую защиту и общее благосостояние Соединенных Штатов; но все пошлины, сборы и акцизы должны быть единообразными на всей территории Соединенных Штатов;

Занять деньги в кредит США;

Для регулирования торговли с иностранными народами, между несколькими штатами и с индейскими племенами;

Установить единые правила натурализации и единые законы о банкротстве на всей территории Соединенных Штатов;

Для чеканки денег, регулирования их стоимости и стоимости иностранных монет и установления стандарта мер и весов;

Для наказания за подделку ценных бумаг и монет США;

Для организации почтовых отделений и почтовых дорог;

Содействовать прогрессу науки и полезных искусств, обеспечивая на ограниченное время авторам и изобретателям исключительное право на их соответствующие произведения и открытия;

Учредить суды нижестоящего уровня Верховного суда;

Для определения и наказания пиратов и тяжких преступлений, совершаемых в открытом море, а также нарушений международного права;

Для объявления войны, выдачи каперских свидетельств и репрессалий, а также установления правил относительно захвата на суше и на воде;

Для сбора и поддержки армий, но никакое выделение денег на это использование не должно быть на более длительный срок, чем два года;

Для обеспечения и содержания военно-морского флота;

Для установления правил управления и регулирования сухопутных и военно-морских сил;

Обеспечить вызов милиции для исполнения законов союза, подавления восстаний и отражения вторжений;

Обеспечивать организацию, вооружение и дисциплинирование ополчения, а также управление такой их частью, которая может быть задействована на службе Соединенных Штатов, оставляя за штатами соответственно назначение офицеров и полномочия по обучению. милиция в соответствии с дисциплиной, установленной Конгрессом;

Осуществлять исключительное законодательство во всех случаях, как бы то ни было, в таком Округе (не превышающем десяти квадратных миль), который в результате уступки отдельных штатов и принятия Конгресса может стать резиденцией правительства Соединенных Штатов, и осуществлять аналогичные власть над всеми местами, приобретенными с согласия законодательного органа штата, в котором они будут находиться, для возведения фортов, складов, арсеналов, верфей и других необходимых зданий; - и

Принимать все законы, которые необходимы и уместны для выполнения вышеупомянутых полномочий, а также всех других полномочий, возложенных настоящей Конституцией на правительство Соединенных Штатов или на любой его департамент или должностное лицо.

Миграция или ввоз таких лиц, которые любой из существующих в настоящее время штатов сочтет нужным признать, не будет запрещен Конгрессом до года, предшествующего тысяче восьмисот восьмому году, но такой ввоз может взиматься налогом или пошлиной. , не более десяти долларов на человека.

Привилегия судебного приказа хабеас корпус не может быть приостановлена, за исключением случаев, когда этого требует общественная безопасность в случаях мятежа или вторжения.

Не допускается принятие законопроекта или закона ex post facto.

Не взимаются подушные или другие прямые налоги, за исключением случаев, когда они были пропорциональны переписи или переписи, приведенной в настоящем документе до того, как было назначено их проведение.

Никакие налоги или пошлины не облагаются предметами, вывозимыми из любого государства.

Никакое регулирование торговли или доходов не должно отдавать предпочтение портам одного государства по сравнению с портами другого государства; также суда, следующие в одно государство или из него, не обязаны входить, очищаться или уплачивать пошлины в другом.

Деньги из казны извлекаются только в результате ассигнований, предусмотренных законом; и время от времени должны публиковаться регулярный отчет и отчет о поступлениях и расходах всех государственных денег.

Никакой дворянский титул не может быть предоставлен Соединенными Штатами; и ни одно лицо, занимающее какую-либо прибыльную или доверительную должность в их ведении, не может без согласия Конгресса принимать какие-либо подарки, вознаграждения, должности или титулы любого рода. что угодно, от любого короля, принца или иностранного государства.

Ни один штат не может вступать в какие-либо договоры, союзы или конфедерации; предоставить каперские грамоты и репрессалии; монета деньги; эмитировать векселя; делать все, кроме золотых и серебряных монет, в качестве платежа по долгам; принять любой законопроект, закон ex post facto или закон, нарушающий обязательства по контракту, или предоставить какой-либо дворянский титул.

Ни один штат не может без согласия Конгресса налагать какие-либо пошлины или пошлины на импорт или экспорт, за исключением того, что может быть абсолютно необходимо для выполнения его законов о проверке: и чистый продукт всех пошлин и пошлин, установленных любым государством на импорт или экспорт, должны быть для использования казначейства Соединенных Штатов; и все такие законы подлежат пересмотру и контролю Конгресса.

Ни один штат без согласия Конгресса не может устанавливать тоннаж, содержать войска или военные корабли в мирное время, заключать какие-либо соглашения или договоры с другим государством или иностранной державой или участвовать в войне. если только на самом деле не вторглись, или в такой неминуемой опасности, которая не допускает промедления.

Как рисовать поперечные сечения домов

Комплект строительных чертежей дома будет включать: несколько сечений. И местный отдел планирования, и Строительной бригаде понадобятся эти чертежи. Это руководство будет объясните, как составить эти разделы вручную.

Более сложные В (и дорогих) программах домашнего дизайна есть инструменты для создания поперечных сечений. Однако время, необходимое для того, чтобы научиться использовать программу проектирования для точка создания точных секций может быть длиннее, чем время, необходимое, чтобы нарисовать их вручную.Также возможно сделайте понемногу и то, и другое. Вы можете использовать программу домашнего дизайна, чтобы создать свой основные планы, а затем детализировать вручную основные произведенные поперечные сечения по программе.

Завершите чертежи плана этажа перед тем, как рисовать поперечные сечения. Инструкции по созданию подробных планов этажей см. В нашем руководстве «Сделайте свой собственный чертеж». Если вы только начинаете заниматься дизайном дома, ознакомьтесь с нашим бесплатным руководством по дизайну дома.

Что такое поперечные сечения?

На чертежах в разрезе показаны виды дома в виде хотя вы прорезали дом сверху пилой и заглянул из образовавшегося отверстия.Такой взгляд поможет строитель лучше разбирается в вашей внутренней и внешней конструкции Детали.

Чем сложнее дизайн дома, тем более кросс разделы, которые вы должны предоставить. Эти рисунки используются для демонстрации таких такие вещи, как детали каркаса стен и крыши, наружные слои стен, лестницы конструкции и даже детали интерьера, такие как перепады пола и высота потолков, софиты, молдинги и шкафы. Поперечные сечения также показать детали окна, такие как размеры, точное расположение относительно к внутренним стенам и их высоте относительно потолка или пола. Поперечные сечения обычно не показывают готовую стену или пол. материалы, кроме разделов, в которых подробно описываются стены или пол слои.

Сколько требуется поперечных сечений?

Количество необходимых сечений полностью зависит от сложности дизайна, вашего отдела планирования требования и кто строит дом. Если у вас очень опытная строительная бригада и вы планируете быть на стройплощадке часто, чтобы ответить на вопросы, вам не нужно подробно описывать элементы, которые задействовать общие строительные детали для вашего региона.Однако если вы проектируют дом, который не соответствует стандартам вашего области, например, вы планируете оформить внешние стены в уникальный способ размещения утеплителя другого типа или внешняя отделка, важно будет детально проработать крест секции для этих элементов.

Как правило, вы должны создавать поперечные сечения для следующих элементов:

  • Слои наружных стен
  • Несущие стены, столбы или балки
  • Детали каркаса лестницы
  • Высота пола и потолка и отклонения
  • Формовочные и отделочные работы (только один требуется для интерьера дома, если все двери, окна и плинтусы обрезать аналогично)
  • Мебель или изготовление по индивидуальному заказу мебель (даже если строительная бригада за это не отвечает) работы, хорошо бы включить их, чтобы они понимали, где шкафы или мебель необходимо будет прикрепить к обрамлению)
  • Любые другие подробности, которые будут помочь строителю разобраться в домашнем дизайне

Поперечные сечения создаются после вашего пола планы и фасады закончены. Вам необходимо заполнить конструктивное проектирование дома, то есть определены необходимые размеры и расположение всех несущих стен, стоек и балок. Наш Модуль «Проектирование конструкций жилых домов» содержит несколько страниц, на которых объясняется проектирование конструкций и размеры балок для домов с деревянным каркасом.

Насколько толсто поперечное сечение?

Толщина поперечного сечения зависит от детали, которые вы хотите выделить. Скажем, например, вы хотите показать детали конструкции П-образной лестницы.Если бы вы предоставили поперечное сечение только очень узкой линии, проведенной через лестницу, вы В итоге будет видна только одна сторона U-образного лестничного пролета. Однако, если вы выбрали секцию толщиной около четырех футов, с центром на центральной линии буквы U, вы увидите оба сегменты лестницы.

Это полностью зависит от вас, насколько толстый профиль вы хотите детализировать. Просто нарисуйте линию поперечного сечения на планах этажей со стрелкой поперечного сечения, указывающей направление, в котором будет детализировано сечение. Быть осторожно создавайте очень толстые поперечные сечения, так как количество слои стен и виды через дверные проемы и проемы сделают рисунок сбивает с толку.

Примечание о весах

Выберите масштаб чертежа подходит для размера и деталь поперечного сечения. Если в разделе показаны подробности через по всей ширине или длине дома в масштабе 1/4 дюйма: 1 ' должно быть адекватным. Если, однако, вы показываете детали слои наружных стен, где некоторые слои очень тонкие, вам может понадобиться использовать более крупный масштаб, чтобы разделы были более читабельны.

Этапы построения поперечного сечения

1. Выберите линию поперечного сечения

Чтобы создать поперечное сечение, сначала проведите линию на ваш план этажа, который проходит через часть дома, для которой вам нужно показать детали поперечного сечения.

На чертеже плана этажа вверху и внизу слева есть две буквы «А», окруженные круглыми значками со стрелкой. Эти значки указывают на то, что строительные чертежи будут содержать подробные поперечный разрез для этого кусочка дома. Стрелка указывает на в каком направлении «смотрит» сечение. Обратите внимание, что поперечные сечения также указаны для сечений B-B, C-C и D-D.

На приведенном ниже рисунке показано поперечное сечение A-A. Этот учебник продемонстрирует, как нарисовать это поперечное сечение.

Назначение поперечного сечения A-A - показать основную оболочку дома, несущие стойки балка крыши, приблизительная высота проема окон и потолка высоты, в том числе заниженный потолок в подъезде.Эти структурные стойки, балки и окна будут отображаться на других чертежах но сверху вниз. Эти виды в сочетании делают дом еще более привлекательным. понятно, а также дать дополнительные детали дизайна.

2. Нарисуйте конверт дома

Начните с рисования ширины внешняя оболочка вашего дома через заданное поперечное сечение линия. Используйте размеры на чертежах плана этажа, дома высоты и другие заметки по проекту для создания точных и масштабные линии. Включите:

  • Фундамент
  • Фундамент стены
  • Стены надземные наружные
  • Любые окна, которые раздел прорезает
  • Внешние линии крыши

3.

Чертеж полов и потолков

Затем нарисуйте верхнюю и нижнюю линии всех полы и потолки. Вам нужно знать толщину напольного покрытия или потолочные балки и любой прикрепленный пол (обычно фанера, ориентированно-стружечная плита или ДСП). Высота от каждого этажа до потолочные балки или перекрытия наверху должны быть точно выполнены в масштабе. Включайте в этот чертеж только обрамляющие материалы, а не готовую потолочные и напольные материалы.

4. Окна, двери и рама боковых стен

Для двух боковых стенок по обе стороны от рисунок, проект в любом наружном окне или дверных коллекторах, подоконниках или стене пластины, а также внутренний размер всех вышеперечисленных элементов на первом этапе.См. Рисунок выше.

5. Внутренние стены и элементы конструкций

Следующий проект внутренних стен, включая их плиты и любые несущие стойки или балки, видимые в этом разделе. См. Рисунок в разрезе выше.

6. Облицовочные окна и двери

Затем нарисуйте грубые проемы всех фасадных дверей и окон. На разрезе выше также показано остекление окон, но не наличник.

7. Различия в высоте потолка или пола

Добавьте любые подвесные или приподнятые полы или потолки.См. Рисунок на следующем шаге ниже.

8. Маркировка

Наконец, отметьте грубые проемы для всех дверей и окон. Отметьте высоту окон от пола или потолка. Также детализируйте высоту потолка, названия зон и любые другие элементы, чтобы сделать рисунок более ясным. См. Рисунок выше.

Важно, чтобы все элементы были точно нарисованы в масштабе, поскольку строители на стройплощадке часто используют масштаб архитектора, чтобы определить, где разместить грубые проемы окон или дверей, высоту потолка и т. Д.Недостаточно маркировать эти числа. Их нужно аккуратно прорисовать.

9. Добавьте основную надпись

Добавьте основную надпись в правом нижнем углу, которая указывает:

  • Название дома или проекта
  • Дата
  • Имя дизайнера
  • Просмотреть имя
  • Масштаб чертежа

Дополнительные примеры поперечного сечения

Используйте ту же технику, чтобы создать оставшиеся поперечные сечения. Для поперечных сечений, охватывающих всю ширину или длину дома, начните с оболочки здания и продвигайтесь внутрь.На рисунке ниже показано сечение D-D, показанное на плане этажа из шага 1 «Выбор линии поперечного сечения».

Для слоев стен просто начните с левой или правой стороны и продвигайтесь по горизонтали, рисуя каждый слой в точном масштабе. Вы можете использовать гораздо больший масштаб для слоев стен. Необязательно показывать всю высоту какой-либо стены. Достаточно одного сегмента со всеми слоями. На рисунке ниже показано поперечное сечение стен, крыши и фундамента дома, отличного от приведенного выше.

Некоторые чертежи могут также потребоваться для отдельных элементов, таких как декоративные опоры свеса крыши или сложные отделочные работы, необходимые в конкретном помещении.


Никакая часть этого веб-сайта не может быть воспроизведена или скопирована без письменного разрешения. Нелегальные копии в Интернете будут обнаружены Copyscape.

Законодательная власть | Белый дом

Перейдите по этому разделу

Выбирать Законодательная власть Исполнительная власть Судебная власть Выборы и голосование Государственное и местное самоуправление Конституция

Законодательная власть, учрежденная статьей I Конституции, состоит из Палаты представителей и Сената, которые вместе образуют Конгресс Соединенных Штатов.Конституция предоставляет Конгрессу исключительное право принимать законы и объявлять войну, право подтверждать или отклонять многие президентские назначения, а также значительные полномочия по расследованию.

Палата представителей состоит из 435 избранных членов, разделенных между 50 штатами пропорционально их общей численности населения. Кроме того, есть 6 членов без права голоса, представляющих округ Колумбия, Содружество Пуэрто-Рико и четыре другие территории Соединенных Штатов: Американское Самоа, Гуам, США.Южные Виргинские острова и Содружество Северных Марианских островов. Председателем палаты является спикер палаты, избираемый представителями. Он или она занимает третье место в очереди на пост президента.

Члены Палаты избираются каждые два года и должны быть в возрасте 25 лет, иметь гражданство США не менее семи лет и проживать в штате (но не обязательно в округе), который они представляют.

Палата представителей имеет несколько полномочий, закрепленных исключительно за ней, в том числе право инициировать законопроекты о доходах, подвергать импичменту федеральным чиновникам и избирать президента в случае равенства голосов коллегии выборщиков.

Сенат состоит из 100 сенаторов, по 2 от каждого штата. До ратификации 17-й поправки в 1913 году сенаторы избирались законодательными собраниями штатов, а не всенародным голосованием. С тех пор народ каждого штата избирает их сроком на шесть лет. Срок полномочий сенаторов сдвинут, так что примерно одна треть Сената может переизбираться каждые два года. Сенаторам должно быть 30 лет, гражданам США не менее девяти лет и резидентам штата, который они представляют.

Вице-президент Соединенных Штатов является председателем Сената и может отдать решающий голос в случае равенства голосов в Сенате.

Сенат обладает исключительной властью утверждать те назначения президента, которые требуют согласия, а также давать советы и давать согласие на ратификацию договоров. Однако есть два исключения из этого правила: Палата также должна утверждать назначения на пост вице-президента и любые соглашения, касающиеся внешней торговли. Сенат также рассматривает дела об импичменте федеральным чиновникам, переданные ему Палатой представителей.

Чтобы принять закон и отправить его на подпись президенту, и палата, и сенат должны принять один и тот же законопроект большинством голосов.Если президент наложит вето на законопроект, они могут преодолеть его вето, повторно приняв законопроект в каждой палате, при этом не менее двух третей каждого органа проголосуют за.

Законодательный процесс

Первым шагом в законодательном процессе является внесение законопроекта в Конгресс. Кто угодно может написать это, но только члены Конгресса могут вносить закон. Некоторые важные законопроекты традиционно вносятся по требованию президента, например, годовой федеральный бюджет. Однако в ходе законодательного процесса первоначальный законопроект может претерпеть кардинальные изменения.

После внесения законопроект передается на рассмотрение в соответствующий комитет. Есть 17 комитетов Сената с 70 подкомитетами и 23 комитета Палаты представителей со 104 подкомитетами. Комитеты не высечены в камне, но меняются по количеству и форме с каждым новым Конгрессом, как это требуется для эффективного рассмотрения законодательства. Каждый комитет наблюдает за определенной областью политики, а подкомитеты берут на себя более специализированные области политики. Например, Комитет Палаты представителей по путям и средствам включает подкомитеты по социальному обеспечению и торговле.

Законопроект сначала рассматривается в подкомитете, где он может быть принят, изменен или полностью отклонен. Если члены подкомитета соглашаются продвинуть законопроект, об этом сообщается всему комитету, где процесс повторяется снова. На этом этапе комитеты и подкомитеты созывают слушания для изучения достоинств и недостатков законопроекта. Они приглашают экспертов, защитников и оппонентов предстать перед комитетом и давать свидетельские показания, а также могут при необходимости заставить людей явиться, используя силу повестки в суд.

Если весь комитет голосует за одобрение законопроекта, о нем сообщается в палату или сенат, и руководство партии большинства решает, когда поместить законопроект в календарь для рассмотрения. Если законопроект особенно актуален, его можно сразу рассматривать. Другие могут ждать месяцами или вообще не планироваться.

Когда законопроект поступает на рассмотрение, в палате проводится очень структурированный процесс обсуждения. У каждого члена, желающего выступить, есть всего несколько минут, а количество и вид поправок обычно ограничены.В Сенате обсуждение большинства законопроектов не ограничено - сенаторы могут обсуждать вопросы, отличные от рассматриваемого законопроекта, во время своих выступлений, и любые поправки могут быть внесены. Сенаторы могут использовать это для пиратства рассматриваемых законопроектов, процедуры, с помощью которой сенатор откладывает голосование по законопроекту - и, соответственно, его принятие - отказываясь выйти из него. Подавляющее большинство из 60 сенаторов может сломить пирата, сославшись на закрытие или прекращение дебатов по законопроекту и принудительное голосование. По окончании дебатов законопроект принимается простым большинством голосов.

Законопроект должен пройти обе палаты Конгресса, прежде чем он поступит на рассмотрение президента. Хотя Конституция требует, чтобы оба законопроекта имели одинаковую формулировку, на практике это случается редко. Для согласования законопроектов созывается Конференционный комитет, состоящий из членов обеих палат. Члены комитета готовят отчет конференции, который является окончательной версией законопроекта. Затем каждая палата голосует снова, чтобы утвердить отчет конференции.В зависимости от того, где был составлен законопроект, окончательный текст вносится либо секретарем палаты, либо секретарем сената и представляется спикеру палаты и председателю сената для подписания. Затем законопроект отправляется Президенту.

При получении законопроекта от Конгресса у президента есть несколько вариантов. Если Президент в значительной степени согласен с законопроектом, он или она может подписать его в качестве закона, и законопроект затем печатается в Уставе в целом.Если президент считает закон плохой политикой, он может наложить на него вето и отправить обратно в Конгресс. Конгресс может отменить вето двумя третями голосов каждой палаты, после чего законопроект становится законом и печатается.

Президент может воспользоваться еще двумя вариантами. Если Конгресс находится на заседании, а президент не предпринимает никаких действий в течение 10 дней, законопроект становится законом. Если Конгресс откладывает заседание до истечения 10 дней, а президент не принимает никаких мер, закон считается недействительным, и Конгресс не может проголосовать за его отмену.Это называется карманным вето, и если Конгресс все еще хочет принять закон, он должен начать весь процесс заново.

Полномочия Конгресса

Конгресс, как одна из трех равноправных ветвей власти, наделен Конституцией значительными полномочиями. Вся законодательная власть в правительстве принадлежит Конгрессу, а это означает, что это единственная часть правительства, которая может принимать новые законы или изменять существующие законы. Агентства исполнительной власти издают постановления, имеющие полную силу закона, но они подчиняются только законам, принятым Конгрессом.Президент может наложить вето на законопроекты, принятые Конгрессом, но Конгресс также может отменить вето двумя третями голосов как в Сенате, так и в Палате представителей.

Статья I Конституции перечисляет полномочия Конгресса и конкретные области, в которых он может принимать законы. Конгресс также уполномочен принимать законы, которые считаются «необходимыми и надлежащими» для выполнения полномочий, предоставленных любой части правительства в соответствии с Конституцией.

Частью законодательных полномочий Конгресса является составление годового бюджета правительства. С этой целью Конгресс взимает налоги и тарифы, чтобы обеспечить финансирование основных государственных услуг. Если не удается собрать достаточно денег для финансирования правительства, Конгресс может также разрешить заимствование, чтобы компенсировать разницу. Конгресс также может предписывать расходы по конкретным статьям: законодательно регулируемые расходы, обычно известные как «целевые ориентиры», определяют средства для конкретного проекта, а не для государственного учреждения.

Обе палаты Конгресса обладают обширными следственными полномочиями и могут требовать предоставления доказательств или свидетельских показаний с любой целью, которую они сочтут необходимой.Члены Конгресса проводят большую часть своего времени, проводя слушания и расследования в комитетах. Отказ сотрудничать с повесткой в ​​Конгресс может привести к обвинению в неуважении к Конгрессу, что может привести к тюремному заключению.

Сенат сохраняет за собой несколько полномочий: он дает согласие на ратификацию договоров подавляющим большинством в две трети голосов и утверждает назначения президента большинством голосов. Согласие Палаты представителей также необходимо для ратификации торговых соглашений и утверждения вице-президента.

Конгресс также обладает исключительной властью объявлять войну.

Государственный контроль

Надзор за исполнительной властью - важная проверка со стороны Конгресса на власть президента и противовес его или ее усмотрению в применении законов и принятии постановлений.

Один из основных способов надзора со стороны Конгресса - слушания. Комитет Палаты представителей по надзору и правительственной реформе и Сенатский комитет по внутренней безопасности и делам правительства занимаются надзором и реформированием правительственных операций, и каждый комитет осуществляет надзор в своей области политики.

Конгресс также поддерживает исследовательскую организацию, Счетную палату правительства (GAO). Основанная в 1921 году как Главное бухгалтерское управление, его первоначальная задача заключалась в проверке бюджетов и финансовых отчетов, отправляемых в Конгресс министром финансов и директором Управления управления и бюджета. Сегодня GAO проверяет и составляет отчеты по каждому аспекту деятельности правительства, гарантируя, что деньги налогоплательщиков расходуются с эффективностью и эффективностью, которых заслуживает американский народ.

Исполнительная власть также контролирует себя: шестьдесят четыре генеральных инспектора, каждый из которых отвечает за свое ведомство, регулярно проверяют и отчитываются по ведомствам, к которым они прикреплены.

выборщиков в дом | Аннотированная Конституция | Congress.gov

Статья I, Раздел 2, Пункт 1:

Палата представителей состоит из членов, избираемых каждые два года народом нескольких штатов, и выборщики в каждом штате должны иметь квалификацию, необходимую для выборщиков. из наиболее многочисленной ветви законодательного собрания штата.

Это была первоначальная конституционная схема, согласно которой определение квалификации выборщиков на выборах в Конгресс находилось исключительно на усмотрении штатов, за исключением только прямого требования о том, что штаты не могут предписывать никаких квалификаций, кроме тех, которые предоставлены избирателям для большего количества голосов. многочисленная ветвь законодательной власти. Этот язык никогда не изменялся прямо, но усмотрение штатов - и не только в отношении квалификации выборщиков Конгресса - давно ограничено явными конституционными ограничениями и судебными решениями. Кроме того, помимо ограничения свободы действий со стороны штатов, Конгресс принял на себя полномочия, с согласия судебных органов, издавать законы, предусматривающие квалификацию, по крайней мере, в отношении некоторых выборов. Таким образом, в Законе об избирательных правах 1965 года Конгресс внес изменения ограниченного характера в законы о грамотности некоторых штатов, и в Поправки к Закону об избирательных правах 1970 года Конгресс успешно снизил минимальный возраст для голосования на федеральных выборах и предписанные требования к месту жительства для президентских выборов, Суд отклонил попытку снизить минимальный возраст для голосования на всех выборах. Эти события значительно ограничили свободу усмотрения, предоставленную в статье I, § 2, п. 1, и более подробно рассматриваются при рассмотрении § 5 Четырнадцатой поправки.

Несмотря на наделение дискреционными полномочиями предписывать квалификацию голосования в штатах, концептуально право голоса представителей Соединенных Штатов вытекает из Федеральной конституции , и Конгресс имеет право в соответствии со статьей I, § 4, принимать законы для защиты этого Право как против официального , так и против частного отрицания.

Часть III - Палата представителей - Парламент Австралии

24. Конституция Палаты представителей

Палата представителей будет состоять из членов, непосредственно выбранных народом Содружества, и число таких членов должно быть, насколько это практически возможно, вдвое больше сенаторов.

Число членов, избираемых в нескольких штатах, должно быть пропорционально соответствующему количеству их людей и, пока Парламент не установит иное, определяется, когда это необходимо, следующим образом:

  1. квота должна быть определена путем деления количества жителей Содружества, как показывают последние статистические данные Содружества, на удвоенное количество сенаторов;
  2. число членов, которые должны быть выбраны в каждом штате, должно быть определено путем деления численности населения штата, как показывают последние статистические данные Содружества, на квоту; и если при таком разделе остается остаток, превышающий половину квоты, от государства должен быть выбран еще один член.

Но, невзирая ни на что в этом разделе, по крайней мере пять членов должны быть выбраны в каждом Первоначальном штате.

25. Положения о гонках, лишенных права голоса

Для целей последнего раздела, если по закону любого штата все лица любой расы лишены права голоса на выборах в более многочисленную Палату Парламента штата, то при подсчете количества людей Штат или Содружество Наций, лица этой расы, проживающие в этом штате, не учитываются.

26. Представители в первом парламенте

Независимо от положений раздела двадцать четыре, количество членов, избираемых в каждом штате на первых выборах, будет следующим:

Новый Южный Уэльс
двадцать три;
Виктория
двадцать;
Квинсленд
восемь;
Южная Австралия
шесть;
Тасмания
пять;

При условии, что если Западная Австралия является штатом исконно, номера должны быть следующими:

Новый Южный Уэльс
двадцать шесть;
Виктория
двадцать три;
Квинсленд
девять;
Южная Австралия
семь;
Западная Австралия
пять;
Тасмания
пять.

27. Изменение количества членов

Согласно этой Конституции, Парламент может издавать законы об увеличении или уменьшении числа членов Палаты представителей.

28. Срок действия Палаты представителей

Каждая Палата представителей действует в течение трех лет с момента первого заседания Палаты и не дольше, но может быть распущена Генерал-губернатором раньше.

29. Избирательные участки

До тех пор, пока Парламент Содружества не установит иное, Парламент любого штата может издавать законы 11 для определения подразделений в каждом штате, от которых могут быть выбраны члены Палаты представителей, и количества членов, которые должны быть выбраны для каждого штата. разделение.Дивизия не может формироваться из частей разных государств.

При отсутствии других положений в каждом штате должен быть один электорат.

30. Квалификация избирателей

До тех пор, пока Парламент не установит иное, квалификация выборщиков членов Палаты представителей в каждом штате должна соответствовать требованиям, установленным законом штата в качестве квалификации выборщиков более многочисленной Палаты Парламента штата; но при выборе членов каждый избиратель голосует только один раз.

31. Применение законов штата

До тех пор, пока Парламент не установит иное, но в соответствии с настоящей Конституцией, действующие в настоящее время в каждом штате законы, касающиеся выборов в более многочисленную Палату Парламента штата, должны, насколько это практически возможно, применяться к выборам в Состояние членов Палаты представителей.

32. Заявление о всеобщих выборах

Генерал-губернатор в Совете может издавать приказы о всеобщих выборах членов Палаты представителей.

После первых всеобщих выборов постановления должны быть выпущены в течение десяти дней после истечения срока действия Палаты представителей или после объявления о ее роспуске.

33. Заявки на вакансии

Каждый раз, когда в Палате представителей появляется вакансия, Спикер должен выдать свой приказ об избрании нового члена, или, если нет Спикера или если он отсутствует в Содружестве, Генерал-губернатор в Совете может издать приказ.

34.Квалификация участников

До тех пор, пока Парламент не установит иное, квалификация члена Палаты представителей должна быть следующей:

  1. он должен быть совершеннолетним двадцати одного года и должен быть выборщиком, имеющим право голоса на выборах членов Палаты представителей, или лицом, имеющим право стать таким избирателем, и должно быть в течение трех лет. как минимум резидент в пределах Содружества, существовавших на момент его выбора;
  2. он должен быть подданным Королевы, либо рожденным по рождению, либо натурализованным в течение не менее пяти лет в соответствии с законодательством Соединенного Королевства, или колонии, которая стала или становится государством, или Содружества, или штата .

35. Выборы спикера

Палата представителей, прежде чем приступить к отправке любых других дел, должна выбрать члена в качестве спикера палаты, и, как только должность спикера становится вакантной, палата снова выбирает члена в качестве спикера.

Спикер прекращает занимать свой пост, если он перестает быть членом. Он может быть отстранен от должности голосованием Палаты, или он может уйти в отставку со своей должности или со своего места, написав на имя генерал-губернатора.

36. Отсутствие динамика

До или во время любого отсутствия спикера Палата представителей может выбрать члена для выполнения своих обязанностей в его отсутствие.

37. Отставка члена

Член может в письменной форме на имя спикера или генерал-губернатора, если спикер отсутствует или если спикер отсутствует в Содружестве, подать в отставку со своего места, которое после этого становится вакантным.

38. Вакансия заочно

Место члена должно стать вакантным, если в течение двух месяцев подряд любой сессии Парламента он без разрешения Палаты не явился в Палату.

39. Кворум

До тех пор, пока Парламент не установит иное, присутствие не менее одной трети от общего числа членов Палаты представителей необходимо для создания заседания Палаты для осуществления ее полномочий.

40. Голосование в Палате представителей

Вопросы, возникающие в Палате представителей, решаются большинством голосов, кроме спикера. Спикер не голосует, если число голосов не одинаково, и тогда он имеет решающий голос.

Статья I, Раздел 7 - Класс в Анненберге

Текст

Все законопроекты о повышении доходов должны исходить от Палаты представителей; но Сенат может предлагать поправки или соглашаться с ними, как и с другими законопроектами.

Каждый законопроект, который должен быть принят Палатой представителей и Сенатом, до того, как он станет законом, должен быть представлен Президенту Соединенных Штатов; если он одобряет, он должен его подписать, но если нет, он должен вернуть его со своими возражениями в ту Палату, в которой они были поданы, которая внесет все возражения в свой журнал и приступит к их пересмотру.Если после такого пересмотра две трети этой Палаты соглашаются принять законопроект, он должен быть отправлен вместе с возражениями в другую Палату, где он также должен быть повторно рассмотрен, и, если он будет одобрен двумя третями этой Палаты, он станет Законом. Но во всех таких случаях голоса обеих палат определяются «да» и «нет», а имена лиц, голосующих за и против законопроекта, должны быть внесены в журнал каждой палаты соответственно. Если какой-либо законопроект не должен быть возвращен Президентом в течение десяти дней (за исключением воскресенья) после того, как он был ему представлен, то же самое должно быть законом, как если бы он подписал его, если Конгресс своей отсрочкой его возвращение, и в этом случае это не будет законом.

Каждый приказ, резолюция или голосование, для принятия которого может потребоваться согласие Сената и Палаты представителей (за исключением вопроса о переносе заседания), должны быть представлены Президенту Соединенных Штатов; и до того, как то же самое вступит в силу, должно быть одобрено им или не одобрено им, должно быть повторно принято двумя третями Сената и Палаты представителей в соответствии с Правилами и Ограничениями, установленными в случае законопроекта.

Значение

Палата представителей должна начать процесс сбора и расходования денег.Это палата, с которой начинаются все счета по налогам и расходам. Сенат может предлагать изменения и должен в конечном итоге одобрить законопроекты, прежде чем они поступят на рассмотрение президента, но только Палата представителей может внести законопроект, касающийся налогов.

Когда предложенные законы одобряются и Палатой представителей, и Сенатом, они передаются президенту. Если президент подписывает законопроект, он становится законом в момент подписания, если только закон не предусматривает другую дату начала. Если президент ничего не делает в течение 10 дней, не считая воскресенья, законопроект автоматически становится законом, за исключением последних 10 дней законодательного срока.В это время президент может использовать «карманное вето»; бездействие автоматически накладывает вето на законодательство.

Если президенту не нравится закон, он может наложить вето на законопроект, составить список возражений и отправить его на повторное рассмотрение в палату, в которой он был внесен. Если президент наложит вето на законопроект, он должен быть принят снова двумя третями голосов Палаты представителей и Сената, чтобы он стал законом.

Конгресс также может изменить закон, чтобы сделать его более приемлемым для президента.Хотя по политическим причинам президенты осторожно относятся к наложению вето на законодательство, угроза вето часто заставляет членов Конгресса выработать компромисс. Точно так же, если у Конгресса есть возможность преодолеть вето, вполне вероятно, что президент приложит все усилия, чтобы найти компромисс по этому вопросу.

12 различных типов стен

Когда дело доходит до стены, существует не так много вариантов по типу. У вас есть внутренние и внешние стены. Для интерьера они могут быть несущими или ненесущими.

Знаете ли вы все 12 типов стен? Сделайте предположение, а затем посмотрите, как вы это делаете, здесь, где мы перечисляем их все в этой подробной статье, объясняющей и показывающей множество различных типов стен и отделки стен для дома. Интерьер, экстерьер, разные материалы, стоимость и прочее. Все, что нужно знать о стенах дома. материалы, стоимость и прочее. Все, что нужно знать о стенах дома.

Помимо этих различий, все сводится к отделке стен и, возможно, к некоторым конструкционным материалам, таким как кирпич vs.в рамке. В этой статье вы познакомитесь с различными типами стен и вариантами. Также ознакомьтесь с нашими очень интересными частями и слоями настенных диаграмм.

Связано: Альтернативные подпорные стены | Идеи габионных стен и забора | Ландшафтный дизайн двора

I.

Две перспективы на стенах

Источник: Lowes

Давайте перейдем к обсуждению различных типов стен, проведя различие между двумя точками зрения. Мы можем смотреть на стены через призму строительных работ или дизайна.

A. Строительство

С точки зрения строительства, есть два основных типа стен: несущие или ненесущие. Несущие стены выдерживают вес верхнего перекрытия. Чтобы определить, является ли стена несущей или нет, вам нужно проверить анатомию стены.

На несущей стене балки должны быть прямо над каждой стойкой, так что точечная нагрузка на стойку будет распространяться на нижнюю плиту. Во-вторых, если наверху есть балки перекрытия, идущие перпендикулярно стене, скорее всего, это несущая стена.

С точки зрения строительства, несущие ограждения придают зданию прочность и структуру. Например, при реконструкции для создания кухни открытой планировки нельзя просто удалить несущие стены. Вам нужно будет каким-то образом перераспределить и поддержать вес верхнего пола, прежде чем снимать стену.

Как видите, очень важно различать стены, используя эти две группы. Давайте подробнее рассмотрим каждую группу.

1.Подшипник

Источник: Lowes

Несущая стена обычно строится из прочных и прочных материалов, таких как толстые деревянные балки, бетон, кирпич или сталь. Стена поддерживает вес дома над ней, распределяя вес до фундамента.

Подпорные стены, которые обычно используются в открытых пространствах, также считаются несущими. Вместо того, чтобы удерживать материал дома, подпорная стена удерживает землю. Он справляется с боковым давлением земли позади него.

Путь удерживающая стенка построена, будет зависеть от расположения склона позади него, а также в условиях грунтовых вод и бюджета. Во многих штатах подпорные стены высотой более четырех футов должны быть спроектированы инженером, который понимает эти факторы и может создать безопасную и эффективную конструкцию.

2. Подшипник без нагрузки

Источник: Lowes

Конструкции, не поддерживающие верхний пол, не несущие нагрузки.Они используются для разделения площади на более мелкие части и иногда называются «панельными», «перегородками» или «навесными» стенами.

Поскольку они используются для разделения пространства, не выдерживая значительного веса, они могут быть изготовлены из более деликатных материалов. Вы можете не увидеть массивных балок, которые используются в несущем строительстве.

Часто панели создаются из гипсокартона и гипсокартона с изоляцией между ними. Вы также можете увидеть перегородки из терракоты, пустотелого кирпича, фасадного кирпича, стальных панелей, дерева или листового стекла.

Перегородки гораздо менее важны для конструкции вашего дома, чем несущие барьеры. Из-за этого у них есть большой потенциал для модернизации. Вы можете удалить материалы, чтобы создать пространство с открытой концепцией.

Вы также можете установить раздвижную дверь или окно сарая, не беспокоясь о целостности конструкции. Также возвести перегородку в комнате сравнительно несложно, ведь процесс менее сложен, чем для несущей стены.

3.Перегородка Стеклянная

Glass Walls - это стеклянные панели, которые работают как прозрачный разделитель. Они изготовлены из высококачественного безопасного стекла и не выдерживают никакого веса. Их основные функции - это управление пространством, создание открытого пространства и проникновение дневного света внутрь здания.

Стеклянные перегородки - стены бывают либо с алюминиевым каркасом, либо без каркаса. Любой из этих двух типов системы стеклянных стен может легко выполнять свои функции. Это только изменит их внешний вид.

Стеклянные перегородки часто используются в современных домах, особенно в помещениях, которые используются как офисы; это идеально подходит для разделения и уединения, не прерывая функциональность в комнате.

B. Проектирование

С точки зрения дизайна каждая стена в вашем доме похожа на чистый холст, который можно использовать для творчества. Лучший дизайнер интерьеров Лелла Виньелли говорит: «Даже когда я вхожу в пространство, которое мне нужно спроектировать для клиента, я слушаю, что говорит пространство - стены, окна.Вы не можете изменить то, чем хочет быть это пространство ».

Каждая стена является неотъемлемой частью дизайна комнаты и влияет на атмосферу помещения. Открытая кирпичная стена может создать индустриальный деревенский вид, а венецианская штукатурка может вызвать ощущение роскоши.

Пространство с множеством перегородок будет отличаться от огромного открытого пространства. Некоторые перегородки сделаны с множеством отверстий, чтобы воздух и шум могли перетекать из одной части комнаты в другую. От формы до отделки стены - жизненно важный элемент дизайна.Сначала давайте обсудим некоторые виды отделки стен. Далее мы перейдем к форме.

1. Обзор отделки стен

Источник: Lowes

Тип отделки поверхностей комнаты влияет на цветовую схему и стиль. По мере развития индустрии дизайна интерьеров на рынке появляется все больше и больше интересных вариантов отделки стен. Один из модных новинок - фанера в качестве отделки стен.

Фанера светлого цвета имеет уникальную текстуру, которая выглядит естественно и тепло.При использовании вместо гипсокартона он добавляет забавной изюминки традиционной перегородке. Другие захватывающие новые образы появились благодаря техническому прогрессу.

Например, домовладельцы теперь могут создавать отделку из цемента, даже если стена не полностью бетонная. Это стало возможным благодаря новым технологиям, таким как смешивание Ardex SD-M с белой краской и нанесение ее на стену. Даже со всеми этими новыми захватывающими вариантами отделки по-прежнему преобладает традиционная отделка. Вот четыре самых популярных варианта отделки.

2. Отделка стен: краска

Источник: Lowes

Хотя окрашенные комнаты - обычное дело, они совсем не скучные. Живопись предоставляет безграничные возможности в плане дизайна. Вы можете использовать яркие цвета, различные мазки кистью или специальную краску, чтобы создать желаемый вид. Два типа специальных красок, недавно появившихся на рынке, - это краска для классных досок и краска «металлик».

Краску для классной доски можно использовать в детской комнате, чтобы развлечься, или в ванной или на кухне, чтобы придать ей веселый и необычный вид.Представьте себе, что вы пишете свой список покупок на стене! Металлическую краску можно использовать, чтобы добавить ощущение роскоши в спальню или ванную комнату. Вы можете покрасить стену в однотонный металлический цвет или использовать краску для создания эффекта узора.

Поскольку существует множество разновидностей красок, выбор одной из них может оказаться сложной задачей. Профессиональный дизайнер Пэтти Джонс рекомендует сузить круг ваших предпочтений и затем покупать по литру каждого вида, который вы серьезно рассматриваете.

Затем она советует «нарисовать его на стене настолько большим участком, насколько вы можете дотянуться - скажите что-нибудь вроде 4х4 фута и повесьте его на все четыре стены, а затем смотрите на разное время дня».Это потому, что освещение изменит цвет краски. Использование процесса принятия решений, который она рекомендует, может сэкономить вам много времени и денег.

3. Отделка стен: дерево

Источник: Lowes

Существует множество вариантов отделки деревом - от гладких и полированных деревянных панелей до переделанных досок для сараев в стиле рустик-шик. Древесина бывает разных цветов и может быть отделана гладкой и глянцевой морилкой или вообще не обработана.Благодаря большому разнообразию, деревянная отделка прекрасно впишется в любой стиль комнаты.

Дерево также можно покрасить, чтобы изменить окраску. Деревянное основание за счет естественной текстуры придает характер готовой поверхности. В некоторых случаях, например, при травлении, текстура древесины все еще хорошо видна под краской.

4. Отделка стен: декоративная штукатурка

Декоративная штукатурка бывает четырех основных видов: структурная, текстурная, венецианская и минеральная.Штукатурка наносится на дерево или гипсокартон для роскошного вида. Вы можете нанести штукатурку на внутренние или внешние части дома.

Для каждого типа штукатурки есть определенные инструкции, и вам необходимо внимательно прочитать инструкции, прежде чем работать с ним. Например, некоторые разновидности фасадных штукатурок можно наносить только при температуре выше тридцати градусов. Если вы попытаетесь нанести его в холодную погоду, он не будет прилипать к основной поверхности.

Некоторые штукатурки токсичны, и их следует использовать только в проветриваемых помещениях.Это одна из причин, почему важно читать инструкции, как мы упоминали ранее.

Структурные штукатурки предназначены для создания рисунка на поверхности. Большинство структурных разновидностей имеют неоднородный внешний вид после использования в качестве отделки. Обычно консистенция довольно густая, и наносить ее нужно вручную.

Фактурная штукатурка позволяет создавать рельефы, фрески или уникальный узор, который затем можно закрашивать. Венецианская штукатурка - это штукатурка на основе извести, которая традиционно использовалась в Италии. Минеральная штукатурка состоит из кусочков минералов, таких как мрамор, кварц или глина.

5. Отделка стен: плитка

Источник: Lowes

Вы можете использовать плитку на стене в качестве декоративного элемента. Хотя эту отделку часто можно увидеть в ванных комнатах и ​​кухнях, ее также можно использовать в других комнатах дома. Плитка может быть совсем маленькой, как в случае мозаичной работы, или большей стороной. В светлых тонах такая отделка будет очень привлекательной.Это один из способов превратить поверхность в произведение искусства.

6. Обзор высоты стены
< .center> Стены не обязательно должны простираться от пола до потолка. Например, вокруг патио вы можете увидеть стену высотой по колено, которая отделяет патио от окружающего ландшафта. Стены из пони также являются популярным вариантом для разделения двух комнат, но при этом сохраняют некоторую атмосферу под открытым небом. Полные стены обеспечивают максимальную конфиденциальность и снижение шума.
7.Высота стены: частичная

Неполные стены, которые не касаются потолка, могут быть от уровня колен до потолка. Эту конструкцию иногда называют «стеной для пони», потому что изначально они использовались в конюшнях, чтобы лошади могли видеть.

Частичные конструкции открывают захватывающие возможности с точки зрения дизайна и функциональности. Модель может служить для наложения четкой границы, сохраняя при этом ощущение простора. Конструкция может служить книжным шкафом, или вы можете превратить верхнюю поверхность в место для демонстрации произведений искусства или других предметов.

Вокруг патио стена высотой до колен может дать вам идеальную поверхность для горшечных растений. Если стена простирается примерно на фут от потолка, вы можете выложить ее книгами для создания уютного деревенского стиля.

Частичные барьеры позволяют звуку, свету и теплу перемещаться из комнаты в комнату. Это может быть полезно, если у вас есть камин в гостиной, например, и вы хотите, чтобы тепло передавалось в спальни вокруг него.

8. Высота стены: полная

Если конструкция простирается от пола до потолка, это сплошная стена.Благодаря дизайну сверху вниз вы получите максимальную конфиденциальность. Если требуется большая открытость, вы можете подумать о вставке движущихся панелей, которые в некоторых случаях можно раздвигать, а в других - закрывать.

Но иногда закрытое пространство - это как раз то, что нужно. Спальня, например, может стать умиротворяющим убежищем дома, когда она полностью закрыта от остальной части помещения сплошными стенами. Структура сверху вниз также хорошо подходит для ванных комнат, где конфиденциальность имеет решающее значение.

Высота стены этого типа будет зависеть от высоты вашего потолка, потому что стена простирается от пола до потолка.Некоторые хитрости дизайна интерьера могут изменить внешний вид высоты, даже если вы не будете менять расположение потолка.

Один из приемов - использовать краску, чтобы заставить глаз думать, что потолок выше или ниже. Вы также можете добавить границу вокруг верхних краев поверхности или покрасить потолок в металлический цвет и использовать освещение для создания отражений.

Как отмечает дизайнер Джессика Лагранж, отражающий свет «открывает комнату и заставляет потолок выглядеть так, как будто он продолжается вечно».Итак, хотя полные стены технически будут соответствовать высоте вашего пола до потолка, вы можете использовать различные приемы, чтобы изменить внешний вид стены. Это может сделать небольшое пространство больше, чем оно есть на самом деле.

II. Открытый Vs. Внутренние стены

Некоторые стены служат границей между внешней и внутренней частью дома. Остальные - внутренние и вообще не выходят на улицу. Эта разница порождает кардинальные различия в структуре и дизайне.

A. На открытом воздухе

Структура ваших внешних стен будет зависеть от метода строительства, который вы или команда решите использовать для своего дома. К различным типам конструкций относятся деревянные рамы, стальные рамы, сборный железобетон, монолитный бетон, структурные изолированные панели (SIP) или изолированные бетонные формы (ICF).

Техника обрамления деревом традиционна и очень распространена.Некоторые недостатки заключаются в том, что если используется слишком много древесины (распространенная ошибка), здание будет терять термическую эффективность. Слишком много пиломатериалов также может увеличить затраты на строительство.

Сталь менее традиционна, но мы все чаще видим ее в домостроении. Сталь может использоваться вместо древесины, особенно на юге, где термиты часто являются проблемой. Однако сталь имеет тенденцию накапливать конденсат при изменении температуры, поэтому правильное использование пены вокруг стали имеет решающее значение.

Бетонные наружные ограждения также являются перспективной тенденцией в строительстве в качестве альтернативы дереву.Независимо от того, имеет ли бетон форму предварительно отформованной панели или заливается на месте, этот метод очень эффективен и дает прочный конечный продукт. Между слоями бетона используется пена для создания изоляционного эффекта.

Б. В помещении

Внутренние перегородки не нуждаются в таком значительном регулировании тепла, как наружная стена. Вместо этого задача внутренней стены - нести вес или разделять комнаты. Внутренние стены между отапливаемыми и неотапливаемыми комнатами в доме, например стена между гостиной и неотапливаемым гаражом, должны будут эффективно регулировать температуру.

Внутренние части должны быть отделаны иначе, чем внешние части вашего дома. Внутренняя отделка не должна выдерживать воздействие природных элементов, таких как дождь, прямое солнце (в некоторых случаях) или ветер. По этой причине внутренняя отделка часто бывает более деликатной, чем внешняя.

Например, краска для внутренних работ

обычно представляет собой латекс на водной основе, который имеет отличную отделку, но не выдерживает сильного дождя.

III. Подробнее

Надеюсь, теперь вы видите невероятный потенциал, который предлагают стены.Исторически сложилось так, что эти конструкции использовались в основном функционально - каждая комната имела четыре стены, которые служили границами между комнатами дома. Однако теперь домовладельцы и дизайнеры интерьеров начали думать о барьерах совершенно по-новому.

Узнав о различных типах стен, вы убедились, что форма стен в вашей гостиной действительно влияет на атмосферу, которую вы создаете. Мы обсудили разницу между несущими конструкциями и перегородками, а также некоторые интересные варианты отделки стен.

А теперь давайте рассмотрим несколько оставшихся деталей, которые помогут вам создать в своем доме тот вид, который вы хотите.

A. Стоимость стены

Стоимость вашей стены зависит от типа стены (ненесущая, несущая или внешняя) и отделки стен (краска, плитка, камень и т. Д.). Конечно, размер тоже имеет значение. Чем длиннее и выше стена, тем больше потребуется материалов и труда.

Но, чтобы дать вам приблизительную цену, стоимость внутренней стены обойдется вам от 2500 до 6100 долларов.Это недешево, но это включает в себя стоимость найма подрядчика для этого. Стоимость специалиста по гипсокартону сама по себе довольно высока.

B. Строительство

Последняя деталь, которую следует затронуть в отношении типов стен, заключается в том, что тип стены, которую вы выберете, будет влиять на процесс строительства, который идет в ее создание. Если вы надеетесь на проект своими руками, вам нужно будет выбрать тип стены, которую вы можете создать, не прибегая к помощи других дизайнеров, строителей или инженеров.

Обдумайте свои сильные и слабые стороны, прежде чем приступить к проекту. Вы также можете начать смотреть видео, читать книги или разговаривать с экспертами, чтобы узнать как можно больше о построении задуманной вами структуры. Это образование может расширить ваши способности, так что вы сможете заняться проектом, который раньше казался невозможным.

Если это предусмотрено в вашем бюджете, подумайте о сотрудничестве с профессионалами. Независимо от типа стены, которую вы имеете в виду, будь то каменная стена в вашем саду или частичная стена между гостиной и кухней, помощь профессионала, скорее всего, поможет вам получить высококачественный результат.

C. Поиск материалов

Если вы решите заняться проектом «Сделай сам», вы можете купить все необходимые материалы в Интернете. После того, как вы проведете свое исследование, составьте список необходимых принадлежностей. Затем загляните в надежный магазин и начните делать покупки.

Если вы впервые делаете проект, например, учитесь наносить венецианскую штукатурку, вы можете не знать, сколько продукта покупать.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
