Размеры джи профиля. J-профиль для сайдинга и софита. Подготовка к работе

Для грамотного монтажа сайдинга необходимы не только панели и планки обрешетки, но и дополнительные элементы для соединения сайдинга на длинных стенах, в углах, арках, для отделки проемов, а также стартовые и финишные планки – для правильной установки вентилируемого фасада. Виды, размеры и форма этих аксессуаров зависят от выбранной коллекции сайдинга. Так, для панелей типа «корабельная доска», блок-хауса, фасадных панелей и вспененного сайдинга используются различные комплектующие.

Давайте разберемся, какие комплектующие нужны для сайдинга , как их выбирать и рассчитывать необходимое количество, чтобы не нужно было избавляться от излишков или докупать поштучно недостающие планки.

Комплектующие для сайдинга: нужно знать «в лицо»

Предназначение, форма и размеры комплектующих для винилового сайдинга:

Начальная (стартовая) планка

Стандартная длина – 3,66 м.

Используется в качестве начального элемента отделки фасада. Предварительно делают разметку, чтобы начальная планка была установлена строго горизонтально, на нужном уровне. Первую панель сайдинга нижним краем вставляют в начальную планку. Верхний край панели крепят саморезами к обрешетке.

Соединительная планка

Стандартная длина – 3,06 м.

При помощи соединительной планки скрывают швы при стыковке панелей сайдинга по длине.

Планка J-trim

Стандартная длина – 3,66 м.

Планку J-trim устанавливают по периметру оконных и дверных проемов. Она может заменять стартовую планку. Для фасадных панелей вместо планки J-trim используется J-профиль. Фактически это та же планка, но так как толщина фасадных панелей больше, чем сайдинга, канал в j-профиле чуть дольше.

Околооконная планка

Стандартная длина – 3,05 м.

Околооконные планки различаются по ширине. Ими отделывают оконные и дверные проемы.

Наличник

Стандартная длина – 3,66 м.

Наличники используют для окантовки оконных и дверных проемов.

Стандартная длина – 3,05 м.

Стыковочный элемент, соединяющий панели сайдинга в наружных углах. Закругленный наружный угол отделывается угловой радиусной планкой, к которой предварительно по обеим сторонам крепится широкий наличник.

Внутренний угол
Наружный угол и наружный радиусный угол

Длина планки – 3,05 м.

Угловой элемент предназначен для стыковки панелей сайдинга во внутренних углах здания.

Финишная планка

Длина элемента – 3,66 м.

Финишную планку используют для установки под карнизом перед монтажом последней панели сайдинга. Она является финальным элементом в процессе облицовки фасада.

J-фаска

Стандартная длина планки – 3,66 м.

По сравнению с другими способами обшивки наружных стен, виниловый сайдинг из панелей, выполненных под блок-хаус, имеет внушительный перечень достоинств. Однако все они могут проявить себя в полной мере только при строгом соблюдении технологии монтажа с использованием качественных элементов крепления.

Существует определенный набор аксессуаров, используемых для закрепления виниловых блок-хаус панелей в разных местах фасада, в том числе и в точках сопряжения поверхностей. Почти все эти крепежные детали, такие как внутренний или внешний угол, Т-планка, стартовый профиль или приоконная планка, имеют узкоспециализированное назначение. И только j-планка для сайдинга имеет широкий спектр применения на различных участках.

Свое название данный вид профиля получил благодаря тому, что на торцевом срезе он напоминают латинскую букву j (джей) или «g» («джи»). Таким образом получилось еще одно название – g-планка для сайдинга.

Сложные архитектурные решения – легкая отделка с профилями.

Современные архитектурные решения подразумевают разнообразие и сочетание нестандартных форм. Облицовку поверхности любой сложности без проблем можно осуществить именно виниловымыми панелями, благодаря использованию g-профиля для сайдинга. Он позволяет осуществить надежное и внешне эстетичное крепление на вертикальных и фронтальных срезах, при непрямых внутренних и наружных углах и в ряде других сложных случаев.

Для удобства монтажа разработчики предлагают различные варианты исполнения джи-планки для сайдинга. У нас в ассортименте также представлены профили для отделки пространства под крышей, возле окон и дверей, для внешних и внутренних углов.

Цена на джи-профиль для сайдинга зависит от производителя и цветового оформления. Если для окрашивания наружной части панелей и планок потребовалось нанесение дополнительного покрытия, то изделия находятся в более дорогой ценовой категории.

Итак, описания и фото j-профиля и других комплектующих для сайдинга, а также консультации наших специалистов помогут выбрать в каталоге всё, что нужно вам для отделки. Закажите сайдинг у нас!

Виниловый сайдинг, по праву можно считать одним из самых популярных видов внешней отделки. По сравнению с металлическим сайдингом или профнастилом, он имеет ряд преимуществ, и главное – это отсутствие коррозии. Кто-то возразит, что профнастил можно покрасить, и он никогда не заржавеет, но зачем искать лишние трудности, кода можно сразу отделать дом виниловым сайдингом и забыть о проблемах с фасадом на много лет.

Разновидности

Перед тем как приступить к монтажу сайдинга, необходимо разобраться с тем, что же такое профиль дляфасадов, и чем они отличаются друг от друга.

Профилем называют доборные элементы для сайдинга, с них начинают отделку и ими же заканчивают. Перечислю самые основные виды, которые понадобятся нам для отделки сайдингом своимируками:

jпрофиль. Назван так за своё сходство с этой буквой, применяется для отделки оконных и дверных проёмов, а также для карниза крыши.
Стартовый профиль. Планка, с которой начинается монтаж сайдинга.
Н профиль. Используется для соединения панелей между собой.
Ф профиль. Предназначендля закрытия торца софитов, также им можно закрывать оконные и дверные проёмы.
Ручка профиль. Этот вид часто встречается в каталогах продукции разных производителей, но к строительству имеет мало отношения. Ручка профиль – это комплектующие для изготовления мебели.

По ходу статьи мы подробнее разберём все перечисленные виды, и как их используют. Но приступать к работе всегда следует с подготовки.

Подготовка к работе

Сегодня, винил окружает нас повсюду. Но если вы решили отделать фасадсвоими руками, о нём нужно знать несколько важных фактов, которые помогут избежать ошибок и брака.

Виниловый сайдинг, очень чувствителен к перепадам температур и имеет свойство расширяться. Поэтому при монтаже необходимо учитывать зазоры в 3-5 мм.
Саморезы нужно закручивать только в специальные отверстия, и ни в коем случае в панель. В противном случае это может привести к растрескиванию, и придётся менять весь сегмент.
Перед началом крепления сайдинга к стене, ему необходимо отлежаться при уличной температуре несколько часов.
Между шляпкой самореза и панелью всегда нужно оставлять небольшой зазор, это не даст сайдингу изгибаться при тепловом расширении.

Любые строительные или отделочные работысвоими руками следует начинать с подготовки инструмента. Чтобы ничего не забыть советую сразу составить список всего необходимого, это поможет избежать лишней суеты впоследствии. Итак, нам нужны:

Рулетка со шкалой не менее 5 м.
Строительный уровень. Желательно лазерный, он значительно упростит работу.
Карандаш.
Электролобзик или болгарка.
Строительный нож.
Шуруповёрт.
Строительные леса или приставная лестница.

Важно: если для резки сайдинга используется болгарка, необходимо установить специальный отрезной круг по пластику.

Теперь составим список материалов, которые нужны для монтажа сайдинга:

Металлическийоцинкованный профиль или деревянный брус.
«крабы» если выбраныметаллические направляющие
Саморезы разной длины, для крепления сайдинга и направляющих.
Дюбеля, чтобы фиксировать к стене направляющие.
Сайдинг и доборы к нему.

Важно: если выбран сайдинг «вокс», то и все доборные элементы должны быть также марки «вокс».

Расчёт панелей и доборов производится индивидуально для каждого дома, но j профиль и ф профиль, лучше брать с запасом, так как они применяются для отделки откосов и карнизов. Помимо этого,ф профиль используют в качестве наличника для окон.

Монтаж сайдинга

Монтаж очень схож с тем, как крепят профнастил. Процесс происходит в два этапа:

Строительство обрешётки.
Крепление панелей.

Обрешётка

Обрешётка может быть выполнена из металлических направляющих с оцинкованным покрытием, или из деревянного бруса. Работать с брусом несколько проще, но перед монтажом его необходимо покрасить или обработать пропитками. В свою очередь,металлические направляющие нечувствительны к агрессивной уличной среде, а оцинкованное покрытие не даёт им ржаветь.

Какой бы материал ни был выбран, крепление к стене практически не отличается. Расстояние между обрешёткой и стеной должно быть не меньше 5 см, для этого можно использовать специальные «крабы» или просто куски деревянного бруска.

Направляющие планки крепятся к стене вертикально с расстоянием междудруг другом 25-40 см. начинать монтажобрешётки нужно с угловых направляющих. Потом измеряем расстояние между ними и рассчитываем места крепления остальных брусов.

Когда обрешётка готова, нужно произвести утепление минватой или пенопластом, и можно переходить к сайдингу.

Профили

В первую очередь необходимо закрепить стартовый профиль. Это основа всей отделки и оттого насколько ровно будет закреплён стартовый профиль, будет завесить ровность всех следующих панелей. При наличии лазерного уровня проблем с этим не будет, но можно обойтись и без него. Для этого нужно по углам дома вкрутить саморезы и натянуть между ними нитку. На неё будет ориентироваться стартовый профиль, и после того, как он будет зафиксирован её можно убрать.

Важно: некоторые строители заменяют стартовый профиль на j профиль. Делать это не рекомендуется, так как в его паз может попадать вода.

Следующим этапом крепим углы и Н профиль. Панель имеет длину 3,66 м, поэтому Н профиль должен располагаться на этом расстоянии от угла с учётом зазоров. Часто под него крепят дополнительный брус, или с самого начала высчитывают его расположение.

Иногда угловые стоечные панели заменяют на ф профиль, особенно если следующая стена не отделывается сайдингом. Из-за сложной конфигурации, углы – это самые дорогостоящие доборные элементы, поэтому в целях экономии, на внешние углы ставят ф профиль, а на внутренние j профиль. Такая замена ни как неотразится на качестве отделки и будет совершенно незаметна.

Важно: стартовый профиль должен подходить к h профилю, а не наоборот.

Рядовые панели

Если вертикали установлены ровно, то крепление к стене рядовых панелей не займёт много времени. Сайдинг панель заводится в h профильи угловой ф профиль, после чего с помощью самореза крепится к брусу или металлической направляющей.

Совет: вкручивать саморезы нужно ровно в центр крепёжного отверстия. Это необходимо для температурного расширения.

Сложность может возникнуть только в районе окон и дверей, где предварительно производят монтаж фпрофиля, который зарезают на угол как наличник. В этом моменте важно, чтобы h профиль и брус подходили к середине окна, такое крепление выглядит более эстетично.

Следующий важный этап – это отделка карниза. Здесь софиты часто заменяют на профнастил. В этом случае вместо финишной панели лучше использовать ф профиль.

Совет: профнастил имеет отличную от сайдинга цветовую гамму, поэтому перед монтажомего желательно покрасить. При условии, что изначально профнастил был просто оцинкованный.

Монтируя профнастил, важно помнить, что для него нужны другие саморезы. Саморезы для профнастила имеют специальную прижимную шайбу, которая сделана из мягкой резины и не портит поверхность.

Заключение

Сегодня обстановка на рынке бюджетных отделочных материалов для фасадов такова, что наиболее популярным и востребованным является виниловый сайдинг. Популярность этого материала обусловлена доступностью, относительной простотой монтажа, не требующего узкоспециальных знаний и инструментов, отсутствием «мокрых» процессов, что позволяет при необходимости, вести работы и в зимнее время.

Разнообразный внешний вид панелей: «корабельная доска», «елочка», «бревно», «дранка», «чешуя», вертикальный сайдинг с нащельниками или «доска и планка» и богатая цветовая гамма позволяют оформить фасады зданий с самой разной архитектурой.

Для того чтобы выполнить качественно отделку фасада, одних рядовых панелей не достаточно. Производителями разработана система монтажных аксессуаров и доборных деталей, благодаря которым можно стыковать панели на плоскости и в углах, отделывать оконные и дверные проемы, в том числе, и арочные, включать в отделку стены карнизные планки и молдинги, выполнять подшив кровли.

С наскоку разобраться в номенклатуре аксессуаров бывает не просто. В этой статье рассмотрим, в каких случаях применяется один из самых универсальных элементов для монтажа сайдинга – J-профиль.

J-профиль – что это такое?

J-профиль – профиль, имеющий вид латинской буквы «J», отсюда и его название. Это универсальный элемент, которым, при необходимости, можно заменить почти все остальные аксессуары. Хотя производителями он разработан как элемент, служащий для закрывания торцов рядовых стеновых панелей сбоку. На фото показано, как выглядит этот профиль.

Есть несколько разновидностей J-профиля, в зависимости от вида предполагается разное применение:

Обычный J-профиль. У разных производителей размеры могут несколько отличаться, но, в целом, универсальный J-профиль имеет ширину пятки23 мм и высоту 46 мм. Внутренняя ширина пятки идеально соответствует толщине профиля панели сайдинга.
J-профиль для арочных проемов. На полочке профиля есть насечки, по которым можно сделать разрезы, позволяющие изогнуть профиль по криволинейной траектории. Применяется для оформления круглых и арочных окон, дверных проемов, и других сложных элементов.
Широкий J-профиль. Размеры широкого профиля тоже разнятся. Обычно он имеет такую же ширину, как и простой, а высоту 85-91 мм. Высота передней стенки – 65 мм. Широкий профиль еще называют наличник и применяют для оформления дверных и оконных проемов, хотя, учитывая стандартные размеры по толщине, использовать его можно и в других случаях.

В каких случаях можно применять J-профиль

Как уже говорилось выше, областей применения у J-профиля при монтаже сайдинга много. Для чего же он нужен?

Для перекрывания торцов панелей сайдинга. Любые вертикальные срезы перекрываются J-профилем: вокруг окон, дверей, если присутствует вертикальный шов между двумя видами отделочных материалов. Если шов нужно сделать менее заметным, используют обычный профиль, а если, наоборот, необходимо подчеркнуть его декоративность, выбирают широкий.
В качестве финишного профиля. Штатный финишный профиль похож по форме на J-профиль, поэтому, вполне может использоваться.
Для завершения облицовки фронтонов. По наклонным урезам фронтона под крышей используется в качестве финишной планки именно J-профиль потому что финишный профиль в наклонном положении не фиксирует панели сайдинга. Конечно, есть специальные карнизные финишные планки, но их редко можно встретить в ассортименте строительных магазинов.
Для оформления горизонтальных карнизов. К верхней части причелины (ветровой доски) крепится профиль, в него вставляется карнизная планка с которой стыкуются софитные панели. Их вторая сторона также заканчивается J-профилем.
Вместо штатных угловых профилей. Угловой профиль заменяется двумя профилями «J» формы. Для бюджетного способа отделки – вполне приемлемый вариант.
Для изготовления заглушки на наружный угловой профиль. В случае если необходимо закрыть снизу или сверху угловой профиль: отрезать кусок, равный двум ширинам угла, затем посередине полосы вырезать угол и сложить, чтобы профиль огибал угол дома. Как это сделать – показано на фото. Есть случаи, в которых использование J-профиля является грубой ошибкой.

Нельзя заменять J-профилем стартовый профиль; Потому что он не крепит, а только придерживает панель. Уже при ветре средней силы всю обшивку может сорвать. Вторая причина, почему не стоит использовать в качестве стартового профиля – в углублении, повернутом вверх, скапливается вода.

Не стоит использовать два J-профиля, вместо Н-профиля для стыка панелей сайдинга. В щель между двумя профилями, повернутыми спинками друг к другу забивается грязь и затекает вода.

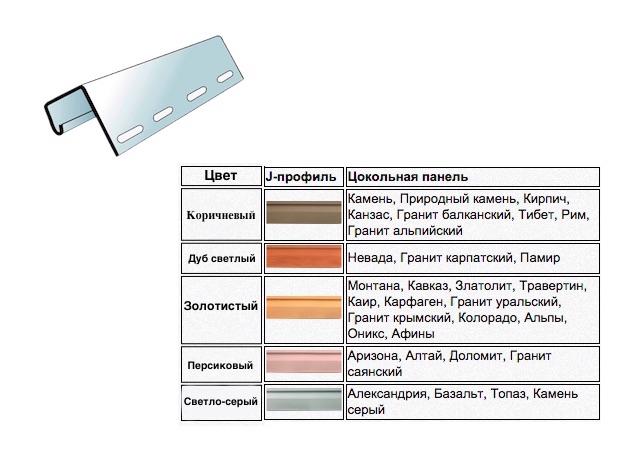

Немного про цвет

Дополнительные аксессуары выпускаются в той же цветовой гамме, что и панели сайдинга. Некоторые используют варианты дизайна фасада с использованием контрастных отделочных деталей, например, коричневого цвета. Хотя, с точки зрения дизайна это и является довольно интересным ходом, но следует помнить, что темные элементы из ПВХ сильнее нагреваются на солнце и могут покоробиться.

Если вы планируете монтировать сайдинг самостоятельно, то в буклетах производителей есть подробное описание как и в каких случаях используются те или иные доборные детали.

J-профиль получил свое название, потому что в разрезе напоминает букву «J». Работая с сайдингом, этим универсальным элементом можно заменять многие аксессуары. Производители разработали джи профиль для сайдинга в качестве детали, закрывающей торцы панелей.

Виды J-профиля

Существует несколько типов J-профиля, используемых для различных целей:

Название	Параметры	Применение
Обычный	Элементы, выпускаемые разными производителями, иногда имеют разные размеры. Обычно панели производятся с шириной пятки в 23 мм, а высотой 46 мм. Внутри ее ширина абсолютно соответствует толщине рядовых панелей.	В эту деталь вставляются торцы досок сайдинга.
Гибкий j профиль для сайдинга (арочный)	Имеет специальные насечки, по ним выполняются разрезы. Благодаря этому рейку можно изогнуть по любой криволинейной траектории.	С помощью этого элемента оформляются круглые, арочные проемы, а также иные элементы сложной формы.
Широкий (наличник)	Размеры этой детали также могут различаться. Стандартно он выпускается такой же шириной, как и обычный (высота 85-91 мм). Верхняя стенка имеет высоту 65 мм.	Этими элементами обрамляются оконные (дверные) проемы, но его толщина позволяет применять этот элемент в иных случаях.

Особенности применения

Итак:

Закрываются торцы панелей.
Заменяется финишный профиль.
Завершается облицовка фронтонов.
Оформляются горизонтальные карнизы.
Заменяются стандартные угловые профили.
Выполняются заглушки на наружные угловые профили.

Оформление торцов панелей

Когда выполняется вертикальный шов, стыкующий два типа отделочного материала:

Когда надо выполнить менее заметный шов, то устанавливается обычный профиль. Чтобы стык выделить, выбирается широкий.
J-рейка применяется как планка приоконная, ветровая и прочее.

Примечание. J-профилем обрамляются окна, которые располагаются в одной плоскости со стеной.

Арочные проемы

Гибкая J-планка предназначена для отделки круглых, арочных проемов и других фигурных элементов:

На рейке выполняются надрезы (при меньшем радиусе насечки делаются чаще).
Готовая деталь крепится на место изгиба.

Монтаж фронтона

Отделка фронтона производится аналогично монтажу рядовых полос:

Измеряется угол наклона крыши.
Крепится стартовая полоса.
Устанавливается J-профиль по скатам крыши.

Обратите внимание. Под крышей вдоль уклонов фронтона устанавливается J-профиль так, что верх закрепляется саморезом вверху крепежного отверстия, а оставшиеся с шагом 20-30 см – по центрам.

Он играет роль , потому что стандартный финишный профиль (под наклоном) не фиксирует надежно сайдинг.Профиль j чаще используют на фронтонах (см. ), так как карнизные финишные профили в строительных магазинах встречаются редко.

Левый с правым профили стыкуются на верху фронтона;

Рейки накладываются друг на друга.
Лицевая часть обрезается по диагонали.
Между планками оставляется зазор (6 мм).

Примечание. Вторая J-рейка накладывается внахлест в 2 см, если вдоль каждого фронтона требуется больше, чем один джи профиль. Сайдинг на фронтон надо отрезать под определенным углом (для этого измеряется угол наклона крыши).

Замена стандартного углового профиля

Это помогает сэкономить при самостоятельном монтаже:

К отрицательным моментам относится то, что снижается герметичность угла.
Тогда рекомендуется проклеить его куском рулонной гидроизоляции.

Это допустимый вариант для бюджетного варианта отделки (цена штатной угловой планки выше).

Использование заглушек

Для того, чтобы закрыть (низ и верх) наружные угловые профили, надо сделать заглушку:

Отрезается кусочек рейки, длина которого равна двойной ширине профиля.
По центру полосы прорезается угол.
Кусочек складывается так, чтобы он правильно огибал угол.

Монтаж горизонтальных карнизов

К верху причелины (ветровая доска) крепится J-рейка, в которую устанавливается карнизная планка. Панели софитные стыкуются с ней, а второй край также входит в профиль j. Сайдинг отличается легкостью монтажа.

Установка софитов

Обратите внимание. Софиты (с частичной перфорацией и без нее) устанавливаются до монтажа верхнего ряда сайдинга. Они выбираются по погодным условиям конкретного региона.

Итак:

Сначала уровнем выполняются на стене параллельно фронтону метки, а по ним крепится саморезами J-профиль.
Инструкция указывает, что при установке софитов, основная цель – это закрепить J-профили, чтобы в них поместить панель софита.

Крепятся элементы строго против друг друга:

На стене.
Внизу карниза.

В зависимости от типа свеса крыши (см. ) возможны несколько вариантов крепления софитов:

Стандартный J-профиль.
Доработанный вариант планки.
Особая рейка для крепления софитов.

Рассмотрим подробнее:

При первом варианте вдоль стены обязательно должна располагаться деревянная балка (надежная опора, к низу которой планируется закрепить J-профиль).

Примечание. Когда такая опора отсутствует, ее рекомендуется установить.

Во втором случае необходимо доработать J-рейку и крепить непосредственно на стену.
Для этого надо выполнить прорезы на крепежной планке J-профиля, отогнуть получившиеся «язычки» и прикрепить саморезами.
Внизу фронтона прикрепляется обычный J-профиль (строго напротив первого). Рекомендуется смонтировать дополнительную раму.
Далее надо отмерить расстояние между J-профилями, вычесть 12 мм (стандартный запас на расширение) и отрезать такой софит. Установить его на место, обязательно закрепляя в перфорированные отверстия.

В углах софиты стыкуются несколькими методами:

Диагональная.
Прямая.

Когда для отделки здания , j профиль применяется для стыковки софитов (две J-рейки соединяются задними стенками). Диагональная стыковка получается красивее, но выполнить ее сложнее.

Особенности стыковки

Чтобы избежать проблем, делают следующее:

Сначала две J-рейки устанавливаются вдоль окна вертикально;
крепится J-профиль сверху окна так, чтобы он перекрывал боковые фаски.
В его дне (по сторонам) вырезаются ушки (размер 2 см) и отгибаются вниз.
Его края обрезаются под углом 45º.
Вверху боковых профилей вырезается дно также на 2 см.
Их верх обрезается под углом 45º.

Возможные ошибки

Не стоит заменять стартовую рейку на j профиль, сайдинг:

Он не закрепляет – только поддерживает панели, даже средний ветер может сорвать готовую обшивку.
Углубление рейки собирает воду.
