Размеры букв для черчения: Шрифт черчение стандарты. Чертежные шрифты

Размеры букв и цифр чертежного шрифта

Буквы черчении

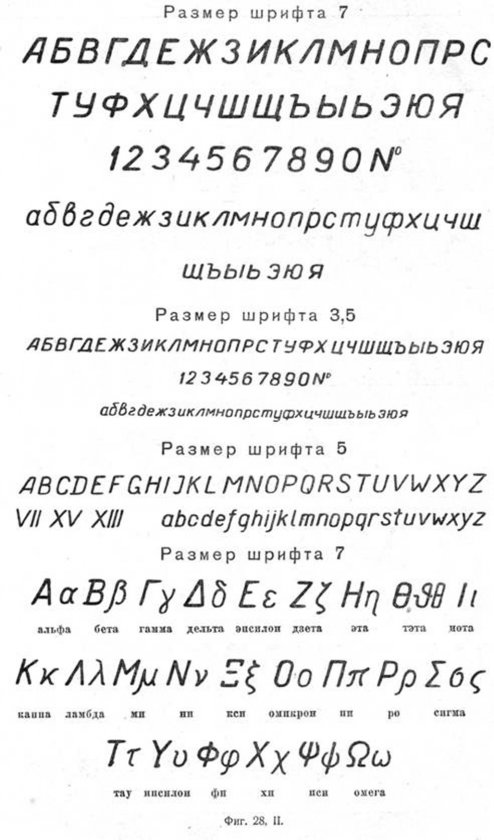

Все надписи на чертежах должны быть выполнены чертежным шрифтом (рис. 24).

Начертание букв и цифр шрифта устанавливается стандартом. Стандарт определяет высоту и ширину букв и цифр, толщину их линий обводки, расстояние между буквами, словами и строками. Чтобы научиться надписывать чертежи стандартным шрифтом, надо знать не только характер начертания букв и цифр, но также и их размеры.

Стандарт устанавливает следующую высоту (она обозначается h, читается «аш») прописных (заглавных) букв и цифр: 2,5; 3,5; 5; 7; 10 и 14 мм. Высота прописных букв (рис. 25) в миллиметрах соответствует размеру шрифта.

Ширина большинства прописных букв равна 4/7 высоты.

Исключение составляют буквы Ж, Ф, Ш, Щ, Ы, Ю, ширина которых равна 6/7 h, и букв А и М, ширина которых равна 5/7 h, т. е. немного меньше высоты. Нижние и боковые отростки букв Д, Ц, Щ, Ъ, цифры 4 и верхний элемент буквы Й выполняются зa счет промежутков между строками и буквами

Эти соотношения установлены для основного чертежного шрифта.

Однако стандарт разрешает использовать и широкий шрифт. Ширина букв такого шрифта больше тех же букв основного шрифта на 1/7 h.

Буквы и цифры чертежного шрифта имеют наклон к линии строки примерно 75° (рис. 25). Некоторые надписи допускается выполнять без наклона.

Высота строчных букв равна 5/7 высоты прописных букв

(рис. 25), что примерно соответствует высоте следующего меньшего размера шрифта. Например, высота строчных букв для шрифта 10 будет равна 7 мм. Исключение составляют буквы б, в, д, р, у и ф. Их общая высота равна Л.

Ширина строчных букв равна 3/7 h, кроме букв ж, т, ф, ш, щ, ы, ю, ширина которых равна примерно их высоте, и буквы м, имеющей ширину 4/7 h.

Цифры имеют те же размеры, что и прописные буквы, кроме цифры 1; ее ширина 2/7 h. Расстояние между буквами и цифрами в словах принимают равным 2/7 h, между словами и числами не менее ширины букв текста. Расстояние между нижними линейками строк должны быть равны не менее 1.5 h.

Высота букв и цифр на чертежах, выполненных в карандаше, должна быть на менее 3,5 мм. Толщину линий букв и цифр выбирают равной примерно 1/7 h

В черчении и геометрии вам придется пользоваться буквами латинского шрифта. Их начертание показано на рис. 26.

Как писать чертежным шрифтом.

Оформлять чертежи надписями надо аккуратно. Нечетко сделанные надписи или небрежно нанесенные цифры в размерах могут быть неправильно поняты при чтении чертежа. На заводе в таких случаях неизбежен брак в работе.

Чтобы научиться красиво писать чертежным шрифтом, вначале для каждой буквы чертят сетку (рис. 27). Позже можно проводить только верхнюю и нижнюю линии строки.

Контуры букв намечают тонкими линиями. Убедившись, что они написаны правильно, их обводят мягким карандашом.

Для быстроты выполнения надписей чертежным шрифтом иногда пользуются различными трафаретами и шаблонами (их можно купить в магазине). При этом прописные и строчные буквы в одном слове могут иметь одинаковую ширину.

При кажущемся увеличении промежутков между некоторыми прописными буквами (например, в слове «станок» между Т и А) эти промежутки уменьшают до размера, равного толщине линий букв (см. рис. 27).

А теперь посмотрим, какой шрифт следует выбирать для заполнения основной надписи. Надписи «Чертил», «Проверил», номер школы и класс рекомендуется выполнять шрифтом 5. Наименование чертежа или детали пишут шрифтом 7, а название материала — 3,5 или 5. Масштаб и номер чертежа тоже можно писать шрифтом 5

Расстояние между нижними линейками строк должны быть равны не менее 1.
