Разбивочные работы при строительстве зданий

Разбивка осей – это геодезические работы, позволяющие вынести проект в натуру, и воплотить в жизнь все архитектурные технические параметры строящегося здания. Разбивка и расчет осей здания это очень важный процесс, при пренебрежении которого, возможна ситуация, когда плиты перекрытий не совпадают со стенами цоколя, что ведет к деформации и разрушению здания. А не соблюдение высотных отметок, может привести к ухудшению комфортных и строительных характеристик здания и его инфраструктуры. Дальнейшие восстановительные работы потребуют гораздо больше усилий и  затрат, чем сама разбивка.

Перенесение проекта в натуру – представляет собой разбивку осей здания и их закрепление на весь период строительства. Если срок строительства превышает 6 месяцев, то осевые пункты должны быть закреплены бетонными столбами и огорожены для обеспечения их сохранности.

Даже для строительства небольшого загородного дома требуется качественный расчет осей здания. К сожалению, есть немало негативных примеров, когда хозяева пренебрегли разбивочными и изыскательными работами, что привело к разрушению дома.

Расчет осей здания должен производится с высокой точностью, к примеру, для здания размером около 50х50м расхождение вынесенных в натуру осей не должно превышать 7 мм. Таким образом, взаимное положение осей должно совпадать с проектным.

Этапы разбивки осей здания

Разбивка осей здания делиться на несколько этапов:

• подготовительный период: на местности  производиться построение планово-высотного обоснования от существующей геодезической сити;
• геодезическая подготовка проекта для вынесения его в натуру (аналитический расчет) – нахождение основных точек сооружений, элементов планирования и благоустройства. Результаты геодезической подготовки отражают на разбивочных чертежах;
• разбивка осей здания с закреплением дублеров, жучков на существующем рельефе, а также определение высотных реперов

Разбивочные работы также производятся и в других сферах строительства.

Вот те виды работ, на которые по объектам деятельности разделяется геодезическая разбивка осей:

• Геодезическая разбивка осей зданий, строений, сооружений
• Геодезическая разбивка фундамента зданий
• Геодезическая разбивка строительной сетки
• Геодезическая разбивка котлована под объектом
• Геодезическая разбивка вертикальных кривых
• Геодезическая разбивка участка земли (земельного участка)
• Геодезическая разбивка дачного участка
• Геодезическая разбивка трассы газопровода
• Геодезическая разбивка автомобильной трассы
• Геодезическая разбивка теплотрассы
• Геодезическая разбивка земляного полотна

Разбивочные работы в Саратове

Компания “ГЕОПУНКТ” предлагает следующие услуги:

• разбивка осей для строительства,
• разбивка осей для определения или восстановления границ земельного участка,
• а также полный спектр инженерно-геодезических работ.

Разбивка осей у нас осуществляется при помощи современного высокоточного оборудования. Наши сотрудники имеют опыт работы с различными инструментами, на самых разнообразных объектах строительства.

Расчет осей с выносом в натуру качественно и в быстрые сроки – это девиз компания “ГЕОПУНКТ”. У нас Вы можете заказать разовые услуги по различным операциям с земельными участками

, или же заключить договор на комплексное обслуживание и геодезическое сопровождение, а также работы по другим видам геодезических услуг в Саратове и области, связанных с разбивкой.

Детальная разбивка осей

Детальная разбивка осей

Детальная разбивка осей предназначена для установки в проектное по­ложение отдельных элементов или конструкций зданий и сооружении и выполняется с точностью порядка  1-2 мм.

Разбивочной основой служат главные, основные и промежуточные оси, построенные от опорных геодезических сетей.

Построение осей с указанной точностью, а также монтажных горизон­тов (высотных уровней) выполняется на обноске, которая представляет со­бой временное ограждение (деревянное или металлическое) высотой не более 0,5-1,2 м (для установки над ней теодолита) на расстоянии 2-3 м от верхней бровки котлована.

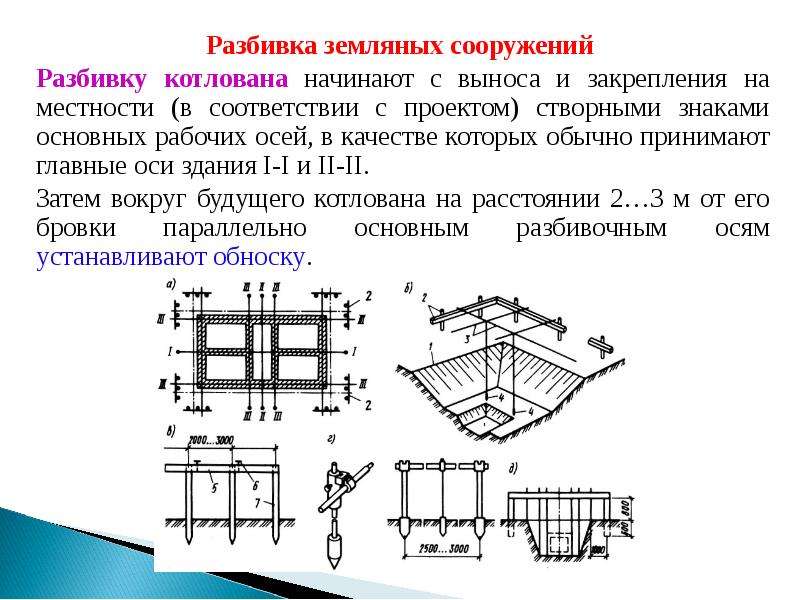

Отмостка может быть сплошная или створная (рис. 1, 2).

Рис. 1. Сплошная обноска.

Рис. 2. Створная обноска.

Сплошная обноска представляет собой доску (металлический уголок с горизонтальным верхним ребром), которая укрепляется на столбах, вкопан­ных приблизительно через 3 м на проектном расстоянии от бровки котлова­на по всему периметру сооружения, параллельно его контуру. Сплошная обноска строится в случае монтажа фундаментов с большим числом за­кладных деталей или установки оборудования, состоящего из множества отдельных частей, технически связанных между собой. Установка доски или участка обноски на один уровень выполняется при помощи нивелира. На местности с большим наклоном обноску строят уступами.

Створная обноска представляет собой отдельные столбы или скамейки, которые за­крепляют какую-либо ось (створ). Столбы устанавливают на один и тот же уровень вне зоны земляных работ на произвольном расстоянии от контура сооружения. Створную обноску применяют при монтаже сборных и свай­ных фундаментов, расположенных на расстоянии 12 м и более один от дру­гого.

При глубине котлована более 3 м обноска может быть расположена на его дне. В этом случае длина и ширина котлована должны быть увеличены приблизительно на 1 м.

Независимо от вида обноски она должна удовлетворять следующим условиям: стороны обноски должны быть параллельны продольным и по­перечным осям сооружения, прямолинейными и горизонтальными.

Обноску разбивают от основных осей сооружения.

На обноску выносят главные и основные оси теодолитом.

От главных и основных осей откладывают рулеткой проектные расстояния между про­межуточными осями, фиксируя их острым карандашом. Конечная ось, по­строенная рулеткой, обычно не совпадает с осью, построенной теодолитом, поэтому полученную невязку необходимо распределить пропорционально расстояниям от начальной главной оси до промежуточных осей и ввести соответствующее поправки в прочерченные на обноске оси. Окончательное положение оси на обноске закрепляют гвоздем или керном (на металле), обводят краской и подписывают наименование оси. Особо важные оси и те, которые будут использованы при переносе плановой сети с исходного го­ризонта на монтажные горизонты, закрепляют грунтовыми знаками под обноской и выносками.

Линейные измерения при детальной разбивке выполняют компарированной стальной рулеткой с постоянным натяжением и с введением поправок за компарирование и температуру.

С обноски при помощи теодолита или струны с отвесом оси переносят на дно котлована.

Детальная разбивка осей оформляется актом разбивки и исполнительной схемой (рис. 3).

Рис. 3. Исполнительная схема детальной разбивки осей.

Закрепленные оси (главные, основные, промежуточные) служат плано­вой разбивочной основой для производства всех геодезических работ, на­чиная от разбивки котлована и кончая монтажом оборудования.

Высотную разбивочную основу создают в виде рабочих (строитель­ных) реперов: не менее одного на каждое здание, два репера – на отдельное здание, один репер через 0,5 км – для линейных сооружений. Высоты рабо­чих реперов определяют геометрическим нивелированием от пунктов вы­сотного обоснования строительной площадки.

Рабочие реперы обычно совмещают с осевыми знаками. Рабочие репе­ры закладывают на глубину 1-1,2 м в виде забетонированных штырей, труб, бетонных монолитов или в виде стенных знаков различных конструкций на существующих устойчивых зданиях. Под рабочие реперы используют пробные сваи, а также откраску в виде рисок (коротких горизонтальных линий) на обносках, столбах, колоннах и сооружениях.
