Расход краски пф 115: Расход эмали ПФ-115 на 1 м2 – завод УЗЛИ

Расход эмали ПФ-115 на 1 м2 – завод УЗЛИ

Подсчет расхода ПФ-115 на 1м2 поверхности

Средние нормы расхода эмали на нанесение одного слоя покрытия составляют 110-130 грамм на квадратный метр поверхности. В зависимости от выбранного цвета один килограмм эмали позволяет использовать определенную площадь:

• Белая эмаль – от 7 до 10 м2;
• Черная – от 17 до 20 м2;
• Голубая и синяя – от 11 до 14 м2;
• Коричневая – от 13 до 16 м2;
• Красная или желтая – от 5 до 10 м2.

Эмаль можно разводить, используя уайт-спирит, сольвент или их смесь в равных пропорциях. Для нанесения краски на поверхность используют валик или кисть, нанося несколько слоев покрытия, каждому из которому дают просохнуть на протяжении 24 часов.

Существуют определенные нормы расхода краски на квадратный метр окрашиваемой поверхности. Рассчитывая среднюю норму расходования, важно принимать во внимание целый ряд немаловажных факторов:

• Вязкость красящего вещества;
• Качество окрашиваемой поверхности;
• Место, где выполняется окрашивание – внутри или снаружи помещения, погодные условия.

Количество среднего расхода эмали ПФ-115 на 1м2 для нанесения одного слоя покрытия на поверхность составляет 110-130 грамм на квадратный метр.
Наиболее существенной причиной повышения расхода эмали при окрашивании металлических поверхностей являются условия окружающей среды. В частности, окрашивание квадратного метра металла требует большего количества эмали внутри помещения, чем снаружи в теплую и сухую погоду. При этом ухудшение погодных условий приводит к существенному повышению расхода краски вне помещений: окрашивание в условиях сильного ветра, тумана и дождя требует значительно большего количества краски.

Одним из важнейших компонентов любой краски является олифа, выступающая в качестве связующего элемента. После нанесения краски на поверхность начинается полимеризация олифы.

Наиболее популярной на сегодняшний день краской является эмаль пентафталевая. После ее нанесения на поверхность начинает образовываться пленка, обладающая однородной структурой и не расслаивающаяся со временем.

Эмали пф-115 расход на 1м2 – завод УЗЛИ

В зависимости от специфики краски и поверхности, которую нужно окрашивать, каждый материал имеет свой расход на м2. Для того чтобы правильно подготовиться к процессу, купить достаточное количество краски, нужно владеть необходимой информацией.

Краска ПФ 115 была создана еще в Советском Союзе, но пользуется высоким спросом еще и в наше время. Она изготавливается с пентафталевой основой (что и сыграло роль при названии).

Эмаль ПФ 115 может быть использована для окрашивания как снаружи, так и внутри. По своим характеристикам соответствует ГОСТ 6465-76. Краска ПФ 115 может применяться для окрашивания изделий из металла, дерева и других материалов, которые подвергаются атмосферному воздействию, а также для окрашивания внутри зданий.

Она считается одной из лучших отечественных красок среди алкалоидных, которые могут быть использованы для различных целей. Мы расскажем, сколько нужно для окрашивания поверхностей на 1 м2

Характеристика

Производится матовой или глянцевой. Самый распространенный цвет – белый, но бывает голубого, серого, зеленого, желтого, кремового и других цветов. Какие бывают цвета и оттенки можно узнать в картотеке цветов.

Характеризуется отличной устойчивостью к атмосферным влияниям, ультрафиолету, влаге, резким перепадам температур. Обладает особенностью формировать водоустойчивое покрытие, поэтому окрашенные вещи хорошо переносят воздействие химических моющих средств.

Образовывает гладкие декоративные однородные покрытия. Матовость 50% без потеков. Можно колеровать в разные оттенки. На протяжении длительного периода не теряет своих свойств. В умеренном климате прослужит минимум 4 года, а в тропическом – 1 год. Для различных покрытий существуют несколько типов эмали.

Подготовка поверхности перед нанесением

Перед тем как окрашивать, поверхность нужно тщательно подготовить. Она должны быть ровной, чистой и обезжиренной. Деревянную поверхность нужно предварительно зашкуривать с помощью наждачной бумаги и нанести слой олифы. Старая краска удаляется обязательно.

Для поверхности штукатурки, кирпича и бетона нужно окрашивать в 2 или 3 слоя. Перед окраской поверхность нужно грунтовать и шпаклевать, удалить старую известь, промыть водой и просушить.

Окрашивание поверхностей

Краска может храниться при температуре от – 40 до +40 градусов 6 месяцев. Перед тем как использовать, нужно тщательно перемешать, можно использовать растворитель (максимум 10% от общей массы). Это может быть сольвент, уайт-спирит, скипидар. При наличии на поверхности пленки, её нужно удалить. Окрашивать можно при температуре от +5 до +35 градусов.

Для нанесения можно использовать плоскую кисть (должен быть натуральный ворс), валик или краскопульт. Окрашивать детали можно окунув в краску, облить или же с помощью электрополя.

Какие нормы расхода

Нормы расхода краски зависят от некоторых факторов, при которых происходит окрашивание. Количество эмали на м2 могут существенно отличаться. Большинство мастеров и новичков пользуются стандартными нормами.

В среднем ПФ 115 расход на квадратный метр от 110 до 130 г. Сопутствующие факторы могут увеличивать или уменьшать расход. Чтобы рассчитать трату, нужно учитывать вязкость, состояние поверхности, которую нужно окрашивать, какие используются инструменты для нанесения, где наносим (внутри или снаружи).

Увеличенный расход краски ПФ 115 на 1 м2 может быть по причине внешних факторов. Если погода безветренная и сухая, количество расходованной краски при окрашивании снаружи будет меньше, чем окрашивание такой же поверхности из идентичного материала внутри. Но если появляется ветер, погода существенно меняется – расход увеличивается. Отлично подходит для окрашивания по металлу.

На один слой может пойти от 100 до 180 г при толщине 18 – 23 мкм. Из этого можно сделать вывод, что килограмма краски хватит для окрашивания поверхности площадью 7 – 10 м2. Если использовать цветные пигменты, нужно понимать, что расход материала будет больше. Краска полностью высыхает через 24 часа. Можно сушить на протяжении 1 часа с помощью сушки при температуре 100 – 110 градусов.

Если окрашиваем в условиях яркого солнца, нужно приготовиться к тому, что расход на квадратный метр существенно увеличиться по причине испарения. Эти показатели могут увеличиться больше чем в два раза. Поэтому если хотите сократить расход эмали – подстраивайтесь под погоду.

Окрашиваемые поверхности

Обладает уникальными характеристиками, может использоваться для окрашивания оцинкованного железа, цветных и черных металлов. В зависимости от окрашиваемой поверхности будет и показатель расхода материала на квадратный метр. Выравнивать поверхность нужно потому, что эмаль покажет даже самые небольшие изъяны.

Для экономии лако-красочных материалов, лучше использовать грунтовку для адгезии, а также шпаклевку, чтобы устранить дефекты на стенах. Обратите внимание на оттенок металла, который скоро будет окрашен. От этого зависит и расход краски, поскольку интенсивность цвета влияет на количество слоев, которые потребуется наносить.

Каждый слой требуется наносить с помощью кисти или валика. Быть может, потребуется сделать несколько слоев, тогда нужно подождать, пока подсохнет предыдущий. При окрашивании поверхностей с помощью кисточки – количество краски увеличится, поскольку инструмент впитывает материал. Валик позволит сэкономить, поэтому если можно, используйте именно его.

Почему нужно покупать у нас

При использовании качественной краски расход материала на м2 будет в пределах нормы. Если же он увеличен, значит, используете некачественный товар, он может быть просроченным.

Мы реализуем только качественную, не просроченную продукцию. Есть документы, подтверждающие это. При том Вы будете приятно удивлены стоимостью. Действуют специальные предложения, позволяющие нашим клиентам существенно сэкономить на покупке.

Расход эмали ПФ-115 на 1 м2 | Стройматериалы и технологии

Перед началом ремонта необходимо купить материалы в достаточных количествах. Для этого выполняют предварительные расчеты.

Для краски ПФ-115 существуют нормы расхода, но точные значения сильно зависят от характеристик эмали, от качества подготовки поверхности, от мастерства исполнителя и других факторов. Попробуем разобраться, как рассчитать объем материала в каждом конкретном случае.

Норма расхода

Производители указывают для алкидной эмали ПФ-115 по ГОСТ 6465-76 расход 100-180 г/м². Эта цифра относится к двухслойным системам покрытий с толщиной каждого слоя 30-40 мкм. В среднем банки с эмалью весом 1 кг хватает на окрашивание 5-10 м² поверхности.

Например, необходимо покрасить забор из оцинкованного профлиста высотой 1,5 м и длиной 10 м. Площадь поверхности с одной стороны будет равняться 15 м

2. Значит, для окрашивания забора понадобится не менее двух банок краски по 1 кг. Для нанесения эмали с двух сторон потребуется 4 банки. Не забудьте добавить запас на неизбежные потери. Во время работы эмаль будет капать на пол, оставаться на кисточках и емкостях. При окрашивании стен и потолков потери могут составить до 7 %.

На расход материала влияют следующие факторы:

• вязкость краски. Чем гуще материал, тем сложнее будет распределить его тонким слоем и тем выше будет расход. Для разбавления краски до рабочей вязкости можно использовать уайт-спирит, сольвент, скипидар;
• количество слоев. Рекомендовано наносить эмаль ПФ-115 в 2 слоя даже на металл, а на сильно впитывающих поверхностях часто приходится наносить третий слой. Расход ЛКМ увеличивается;
• условия окружающей среды. При работе в теплом сухом помещении при комнатной температуре краска расходуется экономнее, чем на улице, особенно в ветреную или жаркую погоду;
• цвет выбранной эмали. Самая экономичная – белая краска. Цветные масляные эмали расходуются в больших объемах. Учитывайте также тот факт, что при использовании красок темных оттенков часто бывает достаточно однократного нанесения, чтобы получить насыщенный цвет и скрыть недостатки основания. Светлые тона более прозрачные, поэтому их расходуется почти вдвое больше;
• тип рабочего инструмента. Нанесение краски валиком – наиболее экономный вариант. При безвоздушном, пневматическом распылении расход краски увеличивается;
• тип поверхности. Чем больше пор на основании, тем выше его впитывающая способность. Краску придется наносить несколько раз, чтобы получить покрытие желаемой плотности и прочности. Уменьшить расход помогают грунтовки;
• мастерство работника. Опытный маляр положит краску ровнее и тоньше, чем новичок. Мастера расходуют ЛКМ экономнее.

Зависимость расхода эмали от цвета

Цвет краски	Расход, г/м2	Площадь окрашивания, м2/кг
Белый	100-140	7-10
Черный	50-60	17-20
Желтый	100-180	5-10
Синий	60-84	12-17
Зеленый	70-90	11-14
Коричневый	63-76	13-16

Двухслойное нанесение эмали любого цвета позволяет получать покрытие, которое сохраняет защитные свойства в течение 4 лет, не требуя ремонта. Главное условие: соблюдение технологии применения, качественная подготовка поверхности. Декоративный внешний вид пленки сохраняется в течение года в зависимости от условий эксплуатации.

Как уменьшить расход эмали

Сэкономить краску ПФ-115, не потеряв в качестве покрытия, можно различными способами. В первую очередь необходимо тщательно подготовить основу. С поверхности удаляют следы старого покрытия, осыпающиеся материалы, различные загрязнения. Грунтовку можно наносить в несколько слоев, особенно на дерево и бетон. Также рекомендуется доверять работу специалистам, которые умеют обращаться и с материалами, и инструментами.

Полезные рекомендации

• При нанесении каждого последующего слоя краски дождитесь полного высыхания предыдущего (не менее 24 часов в естественных условиях). В этом случае расход эмали ПФ-115 на 1 м² будет минимальным. Можно сократить время высыхания до 1 ч при нагревании окрашенной поверхности до 105-110 °С. Для определения состояния краски приложите к покрытию ладонь на незаметном участке – не просохшее покрытие будет липким.
• Перед покраской грунтуйте поверхность. Грунтовка увеличит адгезию покрытия, поможет ровнее и тоньше распределить эмаль.
• Выбирайте для работы кисти и валики с силиконовым ворсом. Полимер не впитывает краску, поэтому потери будут небольшими.
• Покупайте эмаль только у надежных поставщиков, проверяйте наличие сертификата и не экономьте. Дешевые материалы часто бывают не качественными.

нормы, факторы, цвет, поверхность, технология нанесения

Эмаль ПФ 115 представляет собой краску с глянцевой отделкой, которая используется для покрытия различных поверхностей. Она предназначена для наружного и внутреннего применения, для декоративной и защитной покраски стальных, деревянных, медных, чугунных, гипсовых деталей, радиаторов, декоративной живописи, бетонных и цементно-известковых оснований.

Ее основными преимуществами являются:

• повышенная устойчивость к атмосферным воздействиям;
• хорошая устойчивость к появлению царапин;
• быстрое высыхание;
• простое применение;
• возможность использовать при любой температуре.

Во время окрашивания она не растекается, а после сушки устойчива к истиранию. Связующими ингредиентами выступает акрил, смолы и другие наполнители, что предусматривает наложение толстого слоя во время окраски. Использование является своего рода окончательным решением – удалить ее очень трудно, так как она проникает во все поры и трещины, особенно в деревянных изделиях.

Прежде чем приступить к окрашиванию выбранной поверхности, необходимо оценить нужное количество. Оценка требует конкретных расчетов для каждой детали, которая подлежит окрашиванию. Определение расхода эмали ПФ115 на 1м2 позволяет не только правильно определить стоимость ремонта, но и сэкономить время и деньги.

Практически на каждой банке можно найти информацию о ее производительности. Однако иногда необходимое количество краски или увеличено, или, наоборот, является недостаточным для обработки выбранной поверхности. Окончательная цифра зависит от нескольких составляющих.

Нормы расхода

Норма расхода эмали пф 115 на 1 м2 определяется с учетом нескольких факторов:

1. Объект, который будет окрашен, его размер и состояние.
2. Количество слоев.
3. Вязкость.
4. Условия окрашивания – в закрытых помещениях или на улице.

При окрашивании поверхностей определяется не только объем работ, но и внешнее состояние изделия:

• первичная окраска – при необходимости следует выровнять и нанести грунтовку в 2 слоя;
• вторичное окрашивание – следует один раз прогрунтовать.

Производителями рекомендуется наносить хотя бы два слоя краски, чтобы достигнуть глянцевой ровной поверхности. Следующий пласт рекомендуется наносить, по крайней мере, через 24 часа после предыдущего. Полностью эмаль высыхает за 72 часа после последнего окрашивания.

Вязкость является ключевым показателем предполагаемого использования краски, а также ее способности достигнуть равномерного покрытия поверхности. Она определяется как сопротивление жидкости к деформации под напряжением сдвига. Увеличить или уменьшить вязкость можно с помощью специальных растворителей. Густой жидкости понадобится больше, нежели разбавленной.

Окрашивание на открытом воздухе под воздействием солнечного света, дождя и мороза всегда предполагает предварительную пропитку грунтовкой. Структуры, особенно уязвимые к разрушению (деревянные беседки, подоконники) следует сначала обработать специальным раствором, и только потом окрасить. Работы нужно проводить при температуре +100С-+250С и относительной влажности воздуха ниже 80% плоской кистью с мягкой щетиной, роликом или распылителем.

При работе с поверхностями в домашних условиях следует защитить предметы нетоксичной пропиткой. Таким образом, можно защитить их естественную форму, в то время как окрашивание придаст необходимый блеск и прочность.

От чего зависят

Количество краски зависит от цвета, материала самой поверхности и способа нанесения. Важным фактором, который следует учесть при расчете расхода эмали пф 115 на 1 м2, это способ покрытия. При окраске больших плоскостей метод спрея существенно экономит расходы. Если использовать кисточку, то затраты существенно увеличатся.

Зависимость от цвета

Согласно ГОСТу 6465-76, по которому производится пентафталевая краска, расход эмали ПФ-115 на 1м2 в зависимости от цвета не предусмотрен и не регламентирован. Однако такой показатель влияет на количество красящей жидкости.

Например, для нанесения белой краски на 1 кв.м. в два слоя необходимо использовать в среднем 130 г/м2, черной – 80 г/м2, зеленой – 110 г/м2 при условии использования валика или кисточки.

Зависимость от поверхности

В зависимости от окрашиваемой плоскости может измениться и расход эмали ПФ-115 на 1 м2. По сравнению с металлоконструкциями, на окраску деревянных изделий необходимо использовать большее количество краски, поскольку отличается сама технология нанесения эмали.

На металлические поверхности следует наносить тонкий слой (но не менее 0,1 мм) 2-3 раза. Делать это можно с помощью валика (для больших плоскостей) или кистью (для сложных конфигураций или небольших плоских предметов). Разбавить эмаль рекомендуется с растворителем в соотношении 9:1.

Деревянные изделия окрашивают в несколько приемов:

• первоначальное покрытие толстым слоем;
• растирание поперечное зигзагообразными движениями;
• растирание продольное.

Технология нанесения

1. Подготовить поверхность:

• она должна быть сухой, без пыли, жира и других загрязнений;
• при окраске деревянных изделий необходимо отшлифовать, очистить и дать им высохнуть;
• прогрунтовать бесцветной пропиткой;
• металлические плоскости защитить специальной грунтовкой.

2. Подготовить банку с жидкостью:

• тщательно перемешать – это позволит обеспечить более высокое качество покрытия.
• в зависимости от необходимости, разбавить растворителем для алкидных продуктов или уайт-спиритом для вязкости.

3. Покраска:

можно наносить кистью, валиком или распылителем для акриловых продуктов;

краска засыхает в течение 4 часов, после чего можно наносить следующий слой;

инструменты после окрашивания следует замочить в чистой воде.

Эмаль ПФ-115 широко используется для декоративной и защитной покраски различных поверхностей как внутри зданий, так и на открытом воздухе. Беря во внимание некоторые факторы, влияющие на необходимое количество, можно существенно сэкономить деньги на ее покупку.

нормы и подсчет на калькуляторе (+20 фото)

На сегодняшний день большинство людей для отделки потолка и стен выбирает покраску. Для приобретения необходимого количества любого лакокрасочного материала производится расчет его расхода на 1 м2. При этом следует учитывать структуру материала и специфику поверхностей, которые необходимо покрасить. Каковы нормы расхода краски ПФ-115 на 1 м2 и как узнать точный показатель?

Аббревиатура ПФ в названии эмали означает ПЕНТАФТАЛЬ. Расшифровать это просто – в состав лакокрасочного материала входят алкидные смолы и полувысохшие масла, позволяющие краске быстро высыхать.

Где применяется краска ПФ 115?

Эмаль ПФ 115 занимает лидирующую позицию на рынке лакокрасочных материалов. Если её охарактеризовать одним словом, то наиболее подходящее будет «универсальность». Используется для покраски любых видов поверхности. Краску можно смешивать с другими составами, а также с грунтовкой.

С помощью ПФ 115 проводятся такие виды работ, как:

• внутренняя покраска помещений;
• наружные отделочные работы;
• окрашивание по металлу, пластику и дереву.

Материал прекрасно переносит высокую или низкую температуру, атмосферные осадки (дождь, снег), устойчив перед УФ-лучами. При нанесении эмали на поверхность образуется плотная гладкая пленка. Выполнять окрашивание можно с помощью кистей и валиков. При наличии краскопульта допускается распыливание состава по поверхности.

На видео: виды красок.

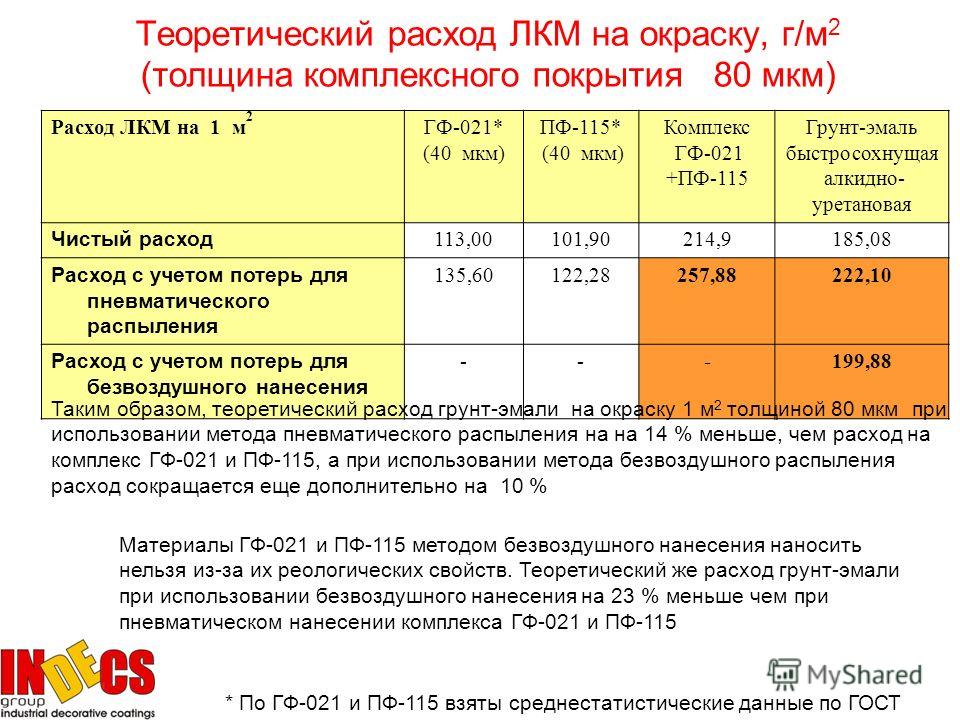

Нормы расхода на 1м2

Все вышесказанные характеристики положительно влияют на расход эмали. Но если окрашивание будет проходить в ветреную или солнечную погоду, количество использованной краски на м2 увеличится вдвое. Масляная краска светлых оттенков наносится в два слоя, одного будет недостаточно, так как будут видны разводы и пробелы. Следовательно, выбирая белую, серую или желтую, эмаль необходимо приобретать с запасом.

Если краску необходимо нанести в два слоя, дождитесь, когда высохнет предыдущий, и лишь тогда приступайте к работе. Сохнет она примерно до 24 часов.

Перед покраской подготовьте поверхность стен или потолка. Для начала протрите её влажной тряпкой, чтобы убрать загрязнения и накопившуюся пыль. В целях экономии лакокрасочных материалов выровняйте стены шпаклевкой и обработайте грунтовкой. Благодаря грунтовке увеличивается адгезия (сцепление) и срок службы материала.

Поверхность должна быть гладкой, без изъянов и трещин. Именно от правильной подготовки стен и потолка будет зависеть расход краски ПФ на 1 м2.

Как показывает практика, норма потребления материала варьируется от 100 до 180 г. Также профессионалы утверждают, что в среднем банки весом в один килограмм хватает для покраски 15 м2 подготовленной поверхности. Также расход ПФ 115 напрямую зависит от выбранного цветового пигмента.

Таблица примерного расхода эмали ПФ-115 (в зависимости от выбранного цвета)

Цвет	На какую площадь хватает 1 кг краски	Расход краски на 1м2, г
Белый	7–10 м2	100–140 г
Желтый	5–10 м2	100–180 г
Зеленый	11–14 м2	70–90 г
Синий	12–17 м2	60–84 г
Коричневый	13–16 м2	63–76 г
Черный	17–20 м2	50–60 г

Уменьшить количество красящего состава можно, если для его нанесения выбрать валик на силиконовой основе.

Также подойдет краскопульт, благодаря мелкой рассеивающей струе эмаль наносится равномерно. Кисти вбирают в себя много краски, из-за чего увеличивают расход материала в несколько раз.

Подсчитывая нормы расхода эмали, добавьте к общему количеству процент потери от расположения поверхности. Если окрашивается пол, краска стекать и капать не будет, а вот для стен и потолка придется приобрести материала с запасом (примерно + 7%).

Не стоит забывать, что при окрашивании деревянной поверхности краску придется нанести в несколько слоев, так как древесина из-за своей неровной структуры впитывает большое количество материала. Следовательно, расход краски увеличится. Покрывая металлические поверхности, необходимо обработать их от ржавчины и загрязнения, и лишь потом окрашивать нужным оттенком. В некоторых случаях достаточно одного слоя. Пластик менее прихотлив.

Если вы купили больше краски, чем вам потребовалось, в течение двух недель её можно вернуть в магазин. Для этого банки должны быть не распечатанными, с собой возьмите чек на товар и паспорт.



Онлайн-калькулятор в помощь

Существует еще один оптимальный способ, благодаря которому можно точно определить необходимое количество краски ПФ-115. Расход на 1 м2, а также полный объем требуемого материала рассчитывается с помощью онлайн-калькулятора. Он поможет выполнить необходимые подсчеты за считанные секунды. На нашем сайте вы можете воспользоваться таким калькулятором.

Для того чтобы расчет был более точным, вам придется указать в таблице необходимые показатели.

Для покраски стен:

• тип краски;
• длину помещения;
• ширину помещения;
• высоту стен;
• площадь окон;
• площадь дверей;
• количество окон;
• количество дверей.

Для покраски полов:

• тип краски;
• длина комнаты;
• ширина комнаты.

Расход на 1м2 и общее количество требуемого материала калькулятор вычисляет автоматически.

Если вы планируете покраску стен или потолка в своей квартире, не спишите приглашать рабочих. Для расчета расхода эмали ПФ-115 воспользуйтесь одним из выше перечисленных способов. Выберите интересующий оттенок материала в строительном магазине или на рынке. Сам процесс окрашивания займет не много времени, поэтому вы сможете выполнить его самостоятельно, тем самым значительно сэкономив семейный бюджет.

Состав и свойства красок (1 видео)

Эмаль ПФ-115 от разных производителей (20 фото)

Эмаль ПФ-115 технические характеристики по ГОСТ 6465-76.

Алкидная эмаль ПФ-115 (ГОСТ 6465 76) – это водостойкая суспензия с пигментами и специальными наполнителями, предназначенная для окрашивания деталей и декоративных поверхностей, находящихся внутри или снаружи здания.

Можно красить любые металлические покрытия: трубы, заборы, оградки, качели, механические детали.

Эмаль хорошо окрашивает деревянные поверхности: скамейки, беседки.

Маркировка ПФ 115: расшифровка значений

При покупке краски, эмали или лаков нужно знать состав и характеристику. Цифры и буквы на банке имеют определённое значение.

Первым всегда указывают название раствора – краска, лак или эмаль.

Затем отмечают вторую группу знаков. Буквы ПФ говорят о том, что эмаль изготовлена из раствора модифицированной пентафталевой смолы (пентафталевого лака).

Цифра 1 – эмаль предназначена для покрытия наружных поверхностей при любой температуре, а 15 – это уникальный номер материала, который указывается производителем (ГОСТ).

Лакокрасочные материалы могут быть изготовлены на основе природных, полимеризационных смол или эфира целлюлозы, отличаются широким ассортиментом и цветом.

Что касается алкидной эмали ПФ-115, краску изготовили более 50 лет назад (марку регламентирует ГОСТ 6465-76).

За столько лет она закрепила свою репутацию, недорого стоит и считается одной из самых востребованных на рынках, несмотря на широкий ассортимент новых лакокрасящих материалов.

Многие производители стараются сэкономить и меняют состав красок по своему усмотрению, что негативно сказывается на качестве продукта и уменьшает срок эксплуатации.

Чтобы не нарваться на «экспериментатора», покупайте эмаль только с пометкой ПФ-115 «ГОСТ» на банке.

На банках с изменённым составом стоит маркировка «ТУ».

Что касается видов эмали, то есть промышленная и розничная. Промышленные нужно разбавлять дополнительными растворами (они выпускаются в концентрированном виде). Жидкая (розничная) уже готова к домашнему использованию, но в некоторых случаях тоже разбавляется.

Физическое состояние и химический состав

Сама по себе краска тягучая, с мелкими твёрдыми частицами.

Эмаль ПФ-115 отличается по цвету, яркости, тону и густоте, которую создают пигменты (цветные порошки), отвечающие за образование оттенков и придают прозрачность некоторым материалам.

Пентафталевый лак состоит из растительных масел, смолы, канифоли и глицерина.

Кроме пентафталевого материала в растворитель добавляют различные масла и сиккатив – вещество, которое помогает быстрее высохнуть на поверхности.

Органический растворитель (уайт-спирит) добавляют именно в масляные растворы.

Прозрачное вещество добывают из нефти, оно имеет маслянистую консистенцию, разжижает краску, если она слишком густая и не влияет на сам состав.

В состав краски входят титановые белила (диоксид титана) – нетоксичное вещество, которое создает белый пигмент в лакокрасящих материалах, удерживает масло на поверхности и рассеивает свет.

Алкидная эмаль отличается не только разнообразием цветов, но и влагостойкостью, хорошо переносит длительное воздействие УФ-излучения, и не трескается после засыхания благодаря своей прочности и эластичности.

ПФ-115 продают уже какого-то определённого цвета, но изменить его можно, если добавить к раствору другую краску. При этом объём увеличится.

Самые распространённые оттенки:

• Голубой.
• Белый.
• Серый.
• Бежевый.
• Розовый.
• Оранжевый.
• Вишнёвый.
• Лимонный.
• Терракотовый.
• Цвет хаки.
• Красный.
• Салатный.
• Слоновая кость.
• Черный.
• Синий.
• Бирюзовый.

Пластичные, легкогнущиеся детали конструкций после окрашивания сохраняют свой первозданный вид – эмаль не откалывается и не стирается при частом взаимодействии.

Технические характеристики краски ПФ-115

Техническая характеристика ПФ-115 может измениться не только от изменения цвета. Из-за малейшего отличия масляных или других компонентов, в краске могут поменяться пропорции, а значит, и свойства всего состава (все сравнивается по ГОСТ 6465 76).

Из-за этих отличий может сократиться или увеличиться период, в течение которого можно использовать краску, то есть, эксплуатационный ресурс зависит от изменения малейших пропорций.

На первом месте по устойчивости – эмаль ПФ-115 белая (лак содержится в большом соотношении, не менее 27-28 %). Эмаль ПФ-115 серая содержит вещества меньше всего – около 20%, в голубой до 25-26%.

Но это не значит, что все цвета кроме белого неустойчивы – в составе растворов содержится много других примесей, улучшающих качество.

Эмаль ПФ-115 технические характеристики гост 6465 76

Таблица

Блеск	От 50%
Потеря массы после полного засыхания	До 71%
Степень разведения водой (вязкость) при 20°С	До 123%
Засыхание при 19-22°С	В течение уток
Противоударность	До 40
Способность пигмента перекрывать цвет поверхности	До 115 г/м2
Затраты эмали на 1 слой зависит от выбранного цвета	До 180 г/м2 (максимум 0,18)
Максимальная температура использования	До -50…+60 °С
Токсические вещества	Умеренное выделение, не выше среднего
Горючесть	Легко воспламеняется
Запах	Резкий, ядовитый
Твердость	До 0,25
Сцепление поверхностей разнородных жидких или твёрдых тел	1 балл
Проницаемость (диэлектрическая)	До 11



Старайтесь не сильно склоняться над окрашиваемой деталью и избегайте близкого контакта с огнём (запрещено использование тепловых пушек).

Всегда надевайте защитную одежду, перчатки и респираторную маску.

После завершения работы проветрите помещение – запах краски должен полностью выветриться.

Назначение краски, как её правильно использовать

Краска масляная ПФ-115 подходит для окрашивания каменных и кирпичных поверхностей, металлических конструкций, дерева, бетона, штукатурки (цементной).

Несмотря на то, что максимальная температура эксплуатации эмали доходит до +60°С, не стоит красить крышу (шифер или жестяное покрытие).

Сильный перегрев кровли разрушит краску, она быстро растрескается и выгорит.

Нельзя красить батареи или трубы, в работающем состоянии.

Слой краски на горячей батарее слишком быстро высыхает, летучие вещества испаряются, и эмаль отваливается кусками. Чтобы этого не случилось, наносите раствор на отключенный, полностью остывший радиатор.

Оптимальная температура для нанесения эмали +5°С.

При наружном декорировании будет лучше, если все конструкции будут находиться в затенённых местах. Для защиты деталей от ржавчины, плесени или других повреждений, в краску рекомендуют добавлять специальные противогрибковые добавки.

Особенность  краски ПФ-115 в том, что можно нанести несколько слоёв одного цвета на конструкцию и получить оттенок, который будет отличаться от изначального образца, но раствор останется таким же эластичным, если бы нанесли один слой.

Окрашенные по всем правилам детали после высыхания будут с легкостью выдерживать температуру.

Это не касается кровли, потому что на крышу будет оказываться постоянное температурное давление.

Инструменты, необходимые для окрашивания

Наносить раствор можно широкой кистью, валиком или пневматическим краскопультом.

Выбор зависит от личных предпочтений, но для распылителя понадобится больше раствора (а это лишний расход).

Если выбрать кисть, то на работу потратится больше времени. Валиком красить быстрее, и экономичнее.

При использовании краскопульта нужно делать более жидкую консистенцию (если нужно покрасить листы большого размера). Для более мелких деталей подойдёт валик или кисть (в основном для тонких калиток).

С краскопультом нужно работать быстро – наполняйте раствором емкость сразу же, как закончится, и обрабатывайте поверхность, не останавливаясь, чтобы смесь не успела засохнуть.

Второй слой нужно наносить после засыхания первого (через сутки).

Можно красить аэрозолями, но стоят они намного дороже, хоть и удобны в применении.

Работа кистью по металлу самая невыгодная – капли краски стекают вниз, остаются разводы, тратится больше материала. Плюс кисти – она пролезет во все щели и замажет все труднодоступные места.

Лучший выбор – валик. Слой наносится ровно, и тратится не так много краски.

После очистки конструкции от грязи, нанесите тонкий слой грунтовки на деталь (поверхность обязательно сухая). Лучше обработать 2-3 слоями грунтовой смеси.

Эмаль ПФ-115: расход краски на 1 м 2: влияние оттенков

Раствор может увеличиться из-за разной светопропускаемости.

Чем чаще наносится слой, тем больше расход. Большую роль играет сама поверхность – если грунт подобран правильно, то снижаются и затраты на материал.

В условиях тропического климата эмаль сохраняет устойчивость 12 месяцев, в условиях постоянного холода до 3-4 лет. Расход на 1 м2 обычно указан на банке.

Расход краски на 1 м 2 металла или других поверхностей толщиной до 23 мкм – до 180 г/м 2 (0,18), посмотреть расчёты по конкретному цвету можно ниже.

ПФ-115 расход на 1 м 2 однослойного покрытия (расчёт в кг):

• До 0,14 (красный цвет).
• До 0,06 (чёрный, самый экономный).
• До 0,1 (у синего цвета).
• До 0,08 (у коричневого).
• До 0,14 (у белого).
• До 0,11 (у серого цвета).

Чтобы определить количество другого оттенка, нужно цифру умножить сначала на число слоёв, а затем на 0,9 (коэффициент).

Следует учитывать, что последующий слой наносится тоньше, а значит, и расход меньше.

Тест по эмали ПФ-115 видео

Схема окраски эмалью ПФ-115

Грунтовка по металлу: используют «ГФ-0119», «ВЛ-05», «ГФ-021», «ВЛ-023» (всегда с цифрой 0 в начале).

Можно красить без грунта, но тогда эмаль нужно разбавить растворителем (иногда до 50%).

Ржавую поверхность можно обрабатывать не только ПФ-115 (в два слоя), но и «Уникором К» – воднодисперсионной грунтовой краской, с добавлением вспомогательных веществ и синтетического полимера (достаточно одного слоя).

Краска ПФ-115 подходит для обработки проолифленной древесины – наносите не более трёх слоёв. Обработанное олифой дерево покроется защитной плёнкой, и сэкономит расход эмали.

В три слоя обрабатывают штукатурку, кирпичную кладку, бетонное покрытие, старые, потертые или требующие восстановления поверхности.

После нанесения раствора нужно подождать не менее суток, в некоторых случаях съемные детали можно сушить при температуре не более 110°С (в течение одного часа).

Общая пошаговая инструкция по использованию красок ПФ-115

Первое, что нужно сделать – убрать пыль, грязь или ржавчину с деталей. Подождите, когда поверхность высохнет или высушите её тепловой пушкой.

Если собираетесь красить деревянные покрытия, обработайте древесину антисептиком (а металл грунтом).

Смешайте эмаль с растворителем, если нужно.

Выбор грунта для металла

Алкидная эмаль ПФ-115 по ГОСТу идеально подходит для окрашивания конструкций из цветного металла (алюминий, сталь, латунь или медь).

Перед тем как нанести первый слой раствора, трубы, скамейки, заборы или качели покрывают специальным грунтом по металлу.

Грунтовка усиливает сцепление краски с металлической поверхностью, замедляет процесс отслаивания и появления ржавчины на деталях, увеличивает срок службы всей конструкции и уменьшает расход.

Люди, которые совсем не наносят грунт, часто винят качество эмали, когда на поверхностях проступают пятна ржавчины или сколы.

Но чаще всего причина быстрой порчи – отсутствие грунтовки под слоем.

Выгоднее купить грунт (есть быстросохнущий), чем потом переделывать всю работу и тратить в два раза больше денег.

Грунтовка бывает не только для цветного, но и для чёрного металла (чугун), железных покрытий и разных сплавов.

Можно купить грунт для покрытий (преобразователи), на которых уже есть следы разрушения – раствор достаточно нанести на повреждённую поверхность.

Виды грунтовочных смесей:

• Алкидная – быстросохнущая, прочная, защищает металл изнутри.
• На основе ортофосфорной кислоты – удаляет ржавчину, восстанавливает повреждения.
• Акриловая – выравнивает, усиливает сцепление поверхностей разных жидких составов.
• Пассивирующая – для наружного нанесения, влагостойкая, защищает от ржавчины.
• Эпоксидная – влагостойкая, подходит для окрашивания авто.
• Грунт есть в виде порошковой смеси (разводить нужно по инструкции, указанной на упаковке).

Перед покупкой сверьтесь с составом на мешке (по количеству расхода на 1м2 ПФ-115 можно подсчитать, сколько грунта понадобится на всю площадь). Разводить смесь нужно строго по указанной инструкции.

Как правильно красить металлические поверхности

После того как грунтовка высохнет, откройте банку с эмалью (не забывайте, что в маркировке должна быть цифра 0).

Нанесите первый слой краски на чистую поверхность.

Без грунтовки можно окрашивать декоративные металлические детали, которые находятся дома, а не на улице (для разжижения в раствор можно добавить уайт-спирит).

Если ПФ-115 краска не имеет специальных добавок (преобразователей коррозии), красить необработанные ржавые детали нельзя, обязательно протрите их обезжиривающим средством.

Олифа для обработки древесины

Лучше, если древесина будет обработана олифой – пенкой, в которой много растительных масел, прошедших все окислительные процессы и давление высокими температурами. Олифа – вязкая, и подходит для смешивания лаков, красок и эмалевых растворов.

Раствор используют для защитной пропитки перед нанесением основной краски и как самостоятельное покрытие.

Виды олифы:

• Натуральная – без искусственных растворителей на льняном, иногда подсолнечном или конопляном масле (содержит сиккатив).
• Полунатуральная – подсолнечное масло, смешанное с уайт-спиритом или другими растворителями.
• Комбинированная – из масел, которые высохли (делают густотертые краски).
• Синтетическая – из угля, нефти, отработанного синтетического каучука. Используют для создания тёмных оттенков. Отличается резким запахом, за счёт низкого качества стоит дешево и используется только для наружной обработки.



Для окрашивания древесины или приготовления пасты для смешивания лакокрасочных составов, качественная пропитка должна быть светлой.

Наносить ее можно только при комнатной температуре. На конопляном масле раствор имеет более тёмный оттенок, а подсолнечная олифа сохнет дольше всех, и не всегда просыхает даже через 24 часа.

Натуральная олифа  вдыхает новую жизнь в старое дерево, возвращает яркость и блеск обработанной поверхности.

Единственное, олифой не советуют смазывать полы – защитная плёнка не выдерживает постоянного давления.

Комбинированный раствор подходит для обработки дерева перед покраской или грунтовкой.

Как красить дерево

Первым делом очистите древесину от пыли и грязи, затем пропитайте олифой (удобно работать широкой кистью с длинной щетиной).

Если решили обеззаразить дерево антисептиком, будьте внимательны при выборе средств – большинство из них подходят только для красок на основе акрила, при смешивании с алкидной эмалью, поверхность после покраски может вздуться.

Не жалейте жидкость.

Следующий шаг – сушка.

Когда дерево просохнет, покрасьте поверхность эмалью не менее трёх раз (древесина хорошо впитывает все жидкости). Используйте валик или кисть.

После того как первый слой высохнет, рекомендуют отшлифовать поверхность, тогда дерево будет гладким, без ворсинок. Следующие два слоя нанесите без шлифовки, но обязательно дождитесь, когда эмаль высохнет после каждого нанесения.

Газобетон, штукатурка, бетон, кирпичная кладка

Все минеральные поверхности красятся без нанесения грунта. Обработайте поверхность средствами, защищающими от плесени. Красить стены можно только спустя полгода после кладки (влажность не более 15 %).

Как подготовить краску перед нанесением

Алкидная эмаль ПФ-115 ГОСТ 6465 76 уже готова к применению и её не нужно ни с чем смешивать. Но иногда краска со временем испаряется, становится слишком густой.

Тогда можно разбавить эмаль уайт-спиритом – малоопасным растворителем из смеси ароматических и ациклических углеводородов.

Уайт-спирит можно заменить сольвентом – прозрачным раствором, который получают из каменного угля и термического разложения остатков после отгонки нефтяных компонентов.

В составе жидкости есть парафин и нафтен. Сольвент растворяет мастику, смолы, каучук, битум, разводит нужную консистенцию лаков и красок.

Еще один растворитель – нефрас.

Это нефтяная жидкость, которая разлагает органику, обезжиривает и очищает поверхности, быстро испаряется, замедляет образование ржавчины на металле (незначительно), хорошо переносит низкую температуру.

Несмотря на широкое применение, нефрас из-за бензина в составе для разжижения использовать не рекомендуют (меняется цвет эмали, тускнеет блеск).

Керосин тоже использовать нежелательно.

Иногда в краску добавляют скипидар (соотношение 1:1).

Если на поверхности краски появилась корочка или плёнка, это не значит что пора выбрасывать банку – достаточно размешать краску, удалить не разбиваемые комки.

Уайт-спирит добавляйте небольшими порциями, пока не убедитесь, что эмаль стала жидкой.

Популярные марки эмали ПФ-115

«Лакра»

Атмосферостойкая алкидная эмаль ПФ от производителя «Лакра» одна из самых популярных красок. Можно выбрать объем от 0,8 до 20 кг.

Хороший глянец, особенно у зелёного, красного и синего цвета. Жёлтый немного тускловат. В целом, насыщенность зависит от выбора оттенка и количества нанесенных слоёв.

Качество во многом зависит от партии: если вы покрасили часть забора, а вторую часть оставили на следующий сезон, не факт, что новая банка с краской будет такого же качества, как предыдущая (из отзыва покупателя).

Раствор быстро высыхает, хорошо ложится, очень прочный. Минус: резкий запах.

«Оптимум» ПФ-115

Эмаль сохнет быстрее других растворов (максимум за 7 часов). Больше подходит для покрытия декоративных деталей внутри дома. Хорошо красит, достаточно одного слоя (густая).

Отзывы различные, кто-то считает, что краска сохнет долго или жидковатая. Такое возможно, если были нарушены условия эксплуатации.

«Фазенда» ПФ-115

Краска не поблекнет, а матовый, приятный блеск не исчезнет даже спустя год. Эмаль настолько прочная, что стереть её сложно даже растворителем.

Цена за банку невысокая, можно окрашивать декоративные поверхности как снаружи, так и внутри здания (высыхает за 8 часов). Краска хорошо растекается по трубам, потёков не остаётся. Раствор не густой, поэтому разбавлять его не потребуется.

Запах едкий, но это минус всех лакокрасочных материалов.

Есть водостойкая краска  ПФ-115 с добавлением антисептических добавок (БИО). Это новый класс покрытия, в котором есть защитное противогрибковое, фунгицидное, спороцидное, бактерицидное средство. При хранении на поверхности не образуется плёнка.

Можно красить стены, окна, двери, потолки. Бежевая краска пользуется популярностью в больницах, школах, детских садах и подходит для покраски бетонных, металлических и деревянных поверхностей.

Срок службы – год, скорость высыхания – сутки.

Совместимость с другими красками

Эмаль ПФ-115 нельзя смешивать с красками:

• Алкидно-акриловая.
• Меламиновая.
• Полиуретановая.
• Перхлорвиниловая.
• Мочевинная.
• Алкидно-уретановая.

Если нанести слой на какой-нибудь из перечисленных растворов, краска облезет или вздуется.

Требования безопасности

Независимо от цвета, эмаль ПФ-115 и все дополнительные растворы (разжижающие растворители) очень токсичны.

Например, уайт-спирит может воспламениться при температуре 270 °С, и относится к 4 классу опасности. Добавляя растворитель в краску, будьте аккуратны, и не находитесь вблизи огня.

Никогда не смешивайте растворы без респираторной маски, костюма или перчаток – ядовитые испарения могут вызвать сильную аллергическую реакцию, обжечь не только слизистую оболочку рта и носа, но и кожу рук, глазную роговицу.

Помещение, в котором проводится окрашивание, должно иметь исправные вентиляционные вытяжки.

В шаговой доступности от рабочего места должны находиться:

• Пенный огнетушитель.
• Углекислотный огнетушитель.
• АУП-ТРВ (тонкораспыленная вода) – датчики на потолке также для тушения кабельных проводов.
• Короб с песком.
• Войлочный ковёр (противопожарное полотно).

В целях безопасности в помещениях с лакокрасочными материалами должна проводиться очистка воздуха. Специальные газоочистные машины тоже подвергаются обработке – все отходы уничтожают по всем правилам.

Эмаль ПФ-115. Испытание в лаборатории. Видео

Расход краски пф 115 на 1м2 по бетону

Краска-эмаль ПФ 115 и ее расход на 1 м2

Для каждой краски существует свой определенный расход и это зависит от специфики самого материала и поверхности, которая будет окрашиваться. Мне, как и любому мастеру, очень интересны эти значения, ведь для качественной подготовки и для покупки необходимого количества краски требуется знать все нюансы.

ПФ-115 краска-эмаль

Нормы расхода ЛКМ

Должен сказать, что все нормы зависят напрямую от факторов, при которых наносятся масляные краски. И кстати в различных ситуациях эти значения могут быть совершенно разными. Давайте сразу рассмотрим, какие существуют стандарты расхода, которыми пользуется большинство, как мастеров-универсалов, так и неопытных новичков.

ПФ-115 краска

В среднем для нанесения одного слоя затрачивается около 110-130 грамм красящей смеси. Различные факторы, которыми вы будете манипулировать, могут как уменьшить, так и увеличить эти показатели. Для расчета средней траты масляных красок на один квадратный метр, учитывайте такие моменты:

1. Какая вязкость у ЛКМ
2. Какое состояние поверхности под покраску
3. С помощью, каких инструментов наносится материал – это могут быть кисти, валики и краскопульт
4. Какие производятся работы, внутренние или наружные

Увеличение траты масляных красок связано с тем, что существуют потери связанные с внешними факторами. Вот для маленького сравнения скажу вам, что при окрашивании поверхности внутри дома на 1м2 можно использовать больше краски, чем при окрашивании снаружи, если погода безветренная и сухая. А вот если погода на улице кардинально изменится, то и расходование материала может даже удвоится. Водно-дисперсионные на акриловой основе, масляные и водоэмульсионные краски имеют различные расходы. Сегодня я расскажу о масляной смеси ПФ 115 и о нормах траты такой краски на один квадратный метр.

Нормы растраты эмали

ПФ-115 краска и ее расход на 1м2

ЛКМ ПФ 115 применяют как в наружных, так и во внутренних процессах. Это по определению  краска-эмаль, которая в больше степени используется именно для объектов из металла. Если читать описание к материалу, то можно заметить, что она имеет ряд прекрасных свойств:

• Не боится негативного атмосферного влияния
• Влагоустойчива
• Защищена от ультрафиолетовых лучей
• Не боится ветра

Но для этих свойств существует маленький нюанс, все прекрасные характеристики краска получает только после нанесения и полного высыхания поверхности. А вот при нанесении она подвержена всем вышеперечисленным влияниям и, конечно же, во избежание казусов должна быть максимально защищена. Эмаль по металлу ПФ 115 будет расходоваться на м2 в большем количестве, если нанесение буде происходить при ветреной и солнечной погоде.

Расход эмали по металлузависит от выбранного вами цвета, и поэтому я решил составить маленькую и понятную табличку:

ПФ 115 Расход эмали на м2
Черный цвет	17-20 м2
Синяя эмаль	12-17
Коричневая	13-16
Зеленая	11-14
Белая	7-10
Желтая	5-10

Если покраска выполняется при ярком солнце, то готовьтесь к тому, что расход на 1м2 сильно возрастет из-за испарения эмали. О конкретике я говорить не хочу, так как бывают случаи, когда показатели увеличиваются буквально в два раза. Поэтому если не хотите потратиться на приобретение краски, то подстраивайтесь под погоду. Если смотреть на таблицу, то просто делите все данные м2на два и получите площадь, которая будет окрашена при плохих погодных условиях.

Окрашиваемые поверхности

Расход краски ПФ-115

Эмаль ПФ 115 по металлу, может применяться для оцинкованного железа, а так же черных или цветных металлов. Именно от окрашиваемой поверхности и зависит каков будет расход на м2. Обычно норма колеблется от 100 до 150 гр/м2. При проведении работ позаботьтесь о том, чтоб поверхность была качественно подготовлена, она должна быть идеально ровной, так как эмаль покажет все изъяны.

Для того чтоб сэкономить немного ЛКМ стоит применять грунтовки для адгезии и шпаклевки для устранения дефектов стен. Обращайте внимание на цвет металла, который в дальнейшем будет покрашен. Именно от него может зависеть расход ПФ 115, так как интенсивность исходного цвета зависит от количества наносимых слоев.

Наносите каждый слой с помощью валика или кисти, а если потребуется окрашивать в 2 или более слоев, то придется ждать, пока предыдущий высохнет. Обычно один слой высыхает за сутки. Кстати если вы окрашиваете кисточкой, то потребление материала автоматически возрастает, так как инструмент в прямом смысле впитывает в себя смесь. В случае с валиком все намного проще, поэтому задумайтесь о приобретении именно этого инструмента. А вот если, учитывая все факторы, потребление краски все равно очень большое, то обратите внимание на сам ЛКМ. Возможно, вы применяете некачественный и дешевый состав. Обратите внимание на производителя, на инструкцию и на срок годности товара.

Приобретайте эмаль в специализированных магазинах, смотрите на сертификат качества и никогда не отдавайте предпочтение краскам с низкой стоимостью. Обычно именно у таких смесей отсутствуют необходимые для правильной покраски, качества и свойства.

pootdelke.ru

Подсчет расхода ПФ-115 на 1м2 поверхности

Существуют определенные нормы расхода краски на квадратный метр окрашиваемой поверхности. Рассчитывая среднюю норму расходования, важно принимать во внимание целый ряд немаловажных факторов:

• Вязкость красящего вещества;
• Качество окрашиваемой поверхности;
• Место, где выполняется окрашивание – внутри или снаружи помещения, погодные условия.

Количество среднего расхода ПФ-115 на 1м2 для нанесения одного слоя покрытия на поверхность составляет 110-130 грамм на квадратный метр.Наиболее существенной причиной повышения расхода эмали при окрашивании металлических поверхностей являются условия окружающей среды. В частности, окрашивание квадратного метра металла требует большего количества эмали внутри помещения, чем снаружи в теплую и сухую погоду. При этом ухудшение погодных условий приводит к существенному повышению расхода краски вне помещений: окрашивание в условиях сильного ветра, тумана и дождя требует значительно большего количества краски.

Одним из важнейших компонентов любой краски является олифа, выступающая в качестве связующего элемента. После нанесения краски на поверхность начинается полимеризация олифы.

Наиболее популярной на сегодняшний день краской является эмаль пентафталевая. После ее нанесения на поверхность начинает образовываться пленка, обладающая однородной структурой и не расслаивающаяся со временем.

Средние нормы расхода эмали на нанесение одного слоя покрытия составляют 110-130 грамм на квадратный метр поверхности. В зависимости от выбранного цвета один килограмм эмали позволяет использовать определенную площадь:

• Белая эмаль – от 7 до 10 м2;
• Черная – от 17 до 20 м2;
• Голубая и синяя – от 11 до 14 м2;
• Коричневая – от 13 до 16 м2;
• Красная или желтая – от 5 до 10 м2.

Эмаль можно разводить, используя уайт-спирит, сольвент или их смесь в равных пропорциях. Для нанесения краски на поверхность используют валик или кисть, нанося несколько слоев покрытия, каждому из которому дают просохнуть на протяжении 24 часов.

www.uzli.info

Какой расход у краски ПФ-115 на 1 м2?

На сегодняшний день большинство людей для отделки потолка и стен выбирает покраску. Для приобретения необходимого количества любого лакокрасочного материала производится расчет его расхода на 1 м2. При этом следует учитывать структуру материала и специфику поверхностей, которые необходимо покрасить. Каковы нормы расхода краски ПФ-115 на 1 м2 и как узнать точный показатель?

Аббревиатура ПФ в названии эмали означает ПЕНТАФТАЛЬ. Расшифровать это просто – в состав лакокрасочного материала входят алкидные смолы и полувысохшие масла, позволяющие краске быстро высыхать.

Где применяется краска ПФ 115?

Эмаль ПФ 115 занимает лидирующую позицию на рынке лакокрасочных материалов. Если её охарактеризовать одним словом, то наиболее подходящее будет «универсальность». Используется для покраски любых видов поверхности. Краску можно смешивать с другими составами, а также с грунтовкой.

С помощью ПФ 115 проводятся такие виды работ, как:

• внутренняя покраска помещений;
• наружные отделочные работы;
• окрашивание по металлу, пластику и дереву.

Материал прекрасно переносит высокую или низкую температуру, атмосферные осадки (дождь, снег), устойчив перед УФ-лучами. При нанесении эмали на поверхность образуется плотная гладкая пленка. Выполнять окрашивание можно с помощью кистей и валиков. При наличии краскопульта допускается распыливание состава по поверхности.

На видео: виды красок.

Нормы расхода на 1м2

Все вышесказанные характеристики положительно влияют на расход эмали. Но если окрашивание будет проходить в ветреную или солнечную погоду, количество использованной краски на м2 увеличится вдвое. Масляная краска светлых оттенков наносится в два слоя, одного будет недостаточно, так как будут видны разводы и пробелы. Следовательно, выбирая белую, серую или желтую, эмаль необходимо приобретать с запасом.

Если краску необходимо нанести в два слоя, дождитесь, когда высохнет предыдущий, и лишь тогда приступайте к работе. Сохнет она примерно до 24 часов.

Перед покраской подготовьте поверхность стен или потолка. Для начала протрите её влажной тряпкой, чтобы убрать загрязнения и накопившуюся пыль. В целях экономии лакокрасочных материалов выровняйте стены шпаклевкой и обработайте грунтовкой. Благодаря грунтовке увеличивается адгезия (сцепление) и срок службы материала.

Поверхность должна быть гладкой, без изъянов и трещин. Именно от правильной подготовки стен и потолка будет зависеть расход краски ПФ на 1 м2.

Как показывает практика, норма потребления материала варьируется от 100 до 180 г. Также профессионалы утверждают, что в среднем банки весом в один килограмм хватает для покраски 15 м2 подготовленной поверхности. Также расход ПФ 115 напрямую зависит от выбранного цветового пигмента.

Таблица примерного расхода эмали ПФ-115 (в зависимости от выбранного цвета)

Цвет	На какую площадь хватает 1 кг краски	Расход краски на 1м2, г
Белый	7–10 м2	100–140 г
Желтый	5–10 м2	100–180 г
Зеленый	11–14 м2	70–90 г
Синий	12–17 м2	60–84 г
Коричневый	13–16 м2	63–76 г
Черный	17–20 м2	50–60 г

Уменьшить количество красящего состава можно, если для его нанесения выбрать валик на силиконовой основе.

Также подойдет краскопульт, благодаря мелкой рассеивающей струе эмаль наносится равномерно. Кисти вбирают в себя много краски, из-за чего увеличивают расход материала в несколько раз.

Подсчитывая нормы расхода эмали, добавьте к общему количеству процент потери от расположения поверхности. Если окрашивается пол, краска стекать и капать не будет, а вот для стен и потолка придется приобрести материала с запасом (примерно + 7%).

Не стоит забывать, что при окрашивании деревянной поверхности краску придется нанести в несколько слоев, так как древесина из-за своей неровной структуры впитывает большое количество материала. Следовательно, расход краски увеличится. Покрывая металлические поверхности, необходимо обработать их от ржавчины и загрязнения, и лишь потом окрашивать нужным оттенком. В некоторых случаях достаточно одного слоя. Пластик менее прихотлив.

Если вы купили больше краски, чем вам потребовалось, в течение двух недель её можно вернуть в магазин. Для этого банки должны быть не распечатанными, с собой возьмите чек на товар и паспорт.

Онлайн-калькулятор в помощь

Существует еще один оптимальный способ, благодаря которому можно точно определить необходимое количество краски ПФ-115. Расход на 1 м2, а также полный объем требуемого материала рассчитывается с помощью онлайн-калькулятора. Он поможет выполнить необходимые подсчеты за считанные секунды. На нашем сайте вы можете воспользоваться таким калькулятором.

Для того чтобы расчет был более точным, вам придется указать в таблице необходимые показатели.

Для покраски стен:

• тип краски;
• длину помещения;
• ширину помещения;
• высоту стен;
• площадь окон;
• площадь дверей;
• количество окон;
• количество дверей.

Для покраски полов:

• тип краски;
• длина комнаты;
• ширина комнаты.

Расход на 1м2 и общее количество требуемого материала калькулятор вычисляет автоматически.

Если вы планируете покраску стен или потолка в своей квартире, не спишите приглашать рабочих. Для расчета расхода эмали ПФ-115 воспользуйтесь одним из выше перечисленных способов. Выберите интересующий оттенок материала в строительном магазине или на рынке. Сам процесс окрашивания займет не много времени, поэтому вы сможете выполнить его самостоятельно, тем самым значительно сэкономив семейный бюджет.

gidpokraske.ru

Считаем расход эмали ПФ 115 на 1 м2 по металлическим и деревянным поверхностям

Для эмали ПФ 115 существуют особые нормы расхода, как и для другого вида краски, наносимого на поверхность.

Но, в процессе работы с поверхностью, возникают различные факторы, влияющие на количество необходимого материала для покраски.

Как не вылезти за рамки бюджета и правильно рассчитать расход эмали ПФ 115 на 1 м2, разбираемся далее в статье.

к содержанию ↑

Применение ПФ 115

Главное достоинство эмали ПФ 115 в ее универсальности. Это вещество специалисты относят к лакокрасочным материалам для применения на всех поверхностях. Именно поэтому оно заслужило особую популярность на рынке строительных материалов.

Допускается сочетание эмали с другими средствами для покрытия, например с грунтовкой. После нанесения покрытие не подвержено растеканию или смазыванию.

Оно образует плотную пленку с гладким покрытием.

Название эмали начинается с аббревиатуры ПФ, которая расшифровывается как пентафталь или смолы на алкидной основе.

Этот вид краски применяют при работах:

• наружного типа с проведением отделки;
• для покрытия поверхностей различного вида: металла, дерева или пластика;
• для проведения работ во внутренней части помещения.

Этот вид эмали выдерживает высокие атмосферные нагрузки, такие как снег, дождь и действие низких и повышенных температур. Именно поэтому ее широко применяют как в домашней покраске, так и во внешних работах.

Нанесение эмали на поверхность, которую планируют покрыть, может производиться с применением обыкновенной кисти, окунанием или обливом. Допускается так же распыление при наличии специального аппарата.

В составе вещества содержатся такие компоненты как:

1. Пентафтали, которые специалисты относят к полимерным веществам.
2. Смолы, произведенные различными, в том числе и модифицированными, способами. Они позволяют ускорить процесс высыхания поверхности.
3. Полувысохшие масла и смолы со специальными композиционными смесями в незначительном количестве.

Возможно вас заинтересует статья о расходе краски Тиккурила на 1 квадратный метр.

к содержанию ↑

Нормы расходования материала на 1 кв метр

ПФ 115 способно ровно ложиться как во внутренних, так и во внешних поверхностях. Ее часто применяют для проведения работ по металлу.

Если внимательно изучить свойства, присущие именно этой эмали, можно выяснить, что она обладает такими преимуществами как:

• высокая устойчивость к влаге;
• устойчивость к ветряной нагрузке;
• атмосферное давление никак не может повлиять на ее структуру;
• покрытие защищено от попадания солнечных лучей.

Расход вещества в один слой на кв. метр поверхности варьируется от ста до ста восьмидесяти граммов.

Замечено, что расход эмали при покрытии изделия в два слоя и толщиной 30-40 мкм составит около 90-130 граммов на один метр кв.

Банка с весом, равным одному килограмму, может быть израсходована на семь или десять метров кв. поверхности. Из этого расчета нужно приобретать материал.

к содержанию ↑

Факторы, влияющие на расход

При покупке ПФ 115 важно помнить, что расход на один квадратный метр учитывается при участии нескольких факторов:

• особенность вязкости изделия;
• предположительное число слоев для нанесения на поверхность;
• условия покраски, под которыми подразумевается то место, где будет осуществляться процесс нанесения эмали;
• цвет, выбранный для нанесения на изделие, тоже влияет на расход. Наименее экономичный вариант — это эмаль белого цвета, а один из самых низко расходуемых цветов – черный.

Все вышеперечисленные характеристики действительно придают покрытой поверхности преимущества, но следует отметить, что при не высохшей эмали они не действуют.

Важно бережно относиться к поверхности, которая не полностью завершила процесс высыхания.

Если мастер производит нанесение в ветреный или жаркий день, то расход потребляемого материала существенно увеличится. Это произойдет из-за сильнейшего испарения эмали.

Если температура достигает слишком высоких показателей, то расход может быть увеличен почти в два раза. Поэтому важно выбирать день для покрытия эмалью с пасмурной или прохладной погодой.

Температура, приемлемая для проведения подобных работ, должна быть в пределах от +5 до +35 градусов по Цельсию.

Использование валика или обычной кисти в работе будет подразумевать наименьший расход средства. Если мастер применяет безвоздушное распыление – это существенно скажется на количестве потраченного состава.

При пневматическом распылении расход краски может быть увеличен в два раза.

Количество слоев, рекомендуемое для нанесения, зависит от поверхности, которую предполагает покрасить мастер. Если эмаль будет использоваться для дерева, то лучше всего наносить два последовательных слоя.

Для металлической поверхности применяют соотношение: слой грунтовой смеси и поверх него покрытие эмалью. Изделия из кирпича и бетона нужно покрыть не менее трех раз для полной пропитки.

к содержанию ↑

Пример расчета

Предположим, что длина одной стены равна восьми метрам, а другой — шести метрам, при этом высота потолка в помещении два с половиной метра.

Проводя расчеты, важно указывать, какой вид поверхности предполагается к покрытию. В нашем примере – это стена со штукатуркой.

Получается, что расход для стен равен 7,8 литров. На один квадратный метр — 0,1 литр.

Читайте также

moistenki.ru

Эмаль ПФ-115 Люкс – Ямщик, ООО

Назначение и способ применения: Эмаль ПФ применяется для малярных и грунтовочных работ по деревянным, металлическим и другим поверхностям. Для экстерьерных и интерьерных работ. Эмаль ПФ 115 чаще всего используется для окраски металлоконструкций, гаражей, заборов и домов. Он разработан советскими технологами в 1976 году и на сегодняшний день является лучшей разработкой. ПФ 115 покупают строительные и производственные организации для ответственного ремонта или строительных работ, потому что заявленные характеристики ПФ 115 Люкс всегда остаются неизменными более 10 лет.Перед тем, как нанести ее эмаль, необходимо хорошо продуть, если краска слишком густая, можно разбавить уайт-спиритом или нефрасом. Краски и лаки Окрашенную поверхность наносят с помощью кисти, валика или краскораспылителя ЛКМ необходимо очистить от всех загрязнений, обезжирить и просушить.

Расход краски ПФ составляет 100 – 120 г / м² или 1 кг на 10 – 12 м².

Время высыхания эмали ПФ 115 Люкс не более 17 ч при температуре (20 ± 2) с.

Меры предосторожности: При работе с эмалью ПФ необходимо использовать резиновые перчатки для защиты рук, а после малярных работ хорошо проветривать помещение, где проводилось окрашивание.

Состав: Алкидный полуфабрикат лак, пигменты, наполнители, функциональные добавки, сиккатив, растворитель.

Срок хранения эмали по ГОСТу 12 месяцев от даты изготовления ЛКМ. Хранить эмали в плотно закрытой таре, защищая от действия тепла и солнца.

Для защиты от огня.

Эмаль ПФ 115 в соответствии с требованиями ГОСТ 6465 – 76, изготовлена ​​из высококачественного «лидского» полуфабриката лака, сиккатив, а также импортных пигментов, добавок и наполнителей фирмы Cristal Global (Саудовская Аравия), путем DuPont (США) и др. Хотелось бы отметить, что сиккативы производятся нашим предприятием, что позволяет устранить торговую наценку при их использовании в наших рецептурах с ЛКМ. Рецептура краски ПФ 115 Люкс разработана нашими технологами в 2000 году и до сих пор выпускается нашим предприятием без изменения качества эмали ПФ-115.Для достижения оптимального показателя «цена-качество» рецептура ПФ – 115 содержит сиккативы, которые более 20 лет производятся на нашем предприятии из качественного сырья. Опытные технологи Завода ЛКМ «Ямщик» осуществляют входной контроль сырья, поэтому мы уверены в прочности и яркости наших красок ПФ 115. Каждая партия продукции Эмали ПФ 115 анализируется и проверяется по показателям ГОСТ, если все показатели в пределах нормы, выписывается сертификат качества ЛКМ, в котором изложены все необходимые нормативные показатели эмали ПФ по ГОСТ 6465 – 76.

(PDF) Долговечность лакокрасочных покрытий в зависимости от качества их внешнего вида

Содержимое этого произведения может использоваться в соответствии с условиями лицензии Creative Commons Attribution 3.0. Любое дальнейшее распространение

этой работы должно содержать указание на автора (авторов) и название работы, цитирование журнала и DOI.

Опубликовано по лицензии IOP Publishing Ltd

WMCAUS 2018

IOP Conf. Серия: Материаловедение и инженерия 471 (2019) 022044 IOP Publishing

doi: 10.1088 / 1757-899X / 471/2/022044

1

Стойкость лакокрасочных покрытий в зависимости от качества их внешнего вида

Валентина Логанина 1

1 Пензенский государственный архитектурно-строительный университет, Россия

loganin@mail. ru

Аннотация. Целью работы является изучение закономерностей влияния качества внешнего вида покрытий

на их долговечность в процессе эксплуатации. Объект исследования – лакокрасочные покрытия

и

лаков строительных изделий и строительства.Приведена информация о влиянии на долговечность покрытий

качества их внешнего вида. Показано, что покрытия с высоким индексом шероховатости

характеризуются низкой износостойкостью при эксплуатации. Выявлено

влияние реологических свойств краски, пористости подложки

на шероховатость поверхности покрытий. Установлено, что независимо от типа состава краски

прочность и относительные деформации снижаются, пластическая деформация увеличивается, а упругая деформация

уменьшается с увеличением шероховатости поверхностей.Получена математическая модель

зависимости прочности на разрыв от шероховатости поверхности пленок

. Установлено, что при увлажнении покрытий на первой стадии (до 30

суток) снижается шероховатость поверхности, т. Е. Выравнивается микрорельеф поверхности за счет пластифицирующего действия влаги

( набухание покрытий). В дальнейшем из-за разрушительного воздействия влаги

увеличивается шероховатость поверхности, вызванная появлением микротрещин, высыпаний

, пузырей.Установлено, что в процессе циклического замораживания-оттаивания трещины

возникают локально и образуются вблизи дефектов на поверхности покрытия. Проведенные исследования позволили

разработать рекомендации по повышению стойкости покрытий и подобрать оптимальные реологические свойства красок

в зависимости от пористости основания.

1. Введение

Строительство и консервация В рабочем состоянии зданий и сооружений требуется большое количество

лакокрасочных составов.Возрастающая конкуренция на рынке отделочных материалов,

возрастающих требований потребителей

требуют от производителей получения качественных окрашенных поверхностей. Однако практика отделочных работ

показывает, что зачастую качество отделки оставляет желать лучшего. Это приводит к преждевременному внеплановому ремонту

и дополнительным затратам [1]. В соответствии со статистической теорией прочности твердых тел

вероятность разрушения покрытий определяется наличием и концентрацией

дефектов, в том числе на поверхности покрытий.Следовательно, качество внешнего вида покрытий

определяет их напряженное состояние и стойкость в процессе эксплуатации [2,3,4]. В [5] установлены закономерности формирования качества внешнего вида покрытий на металлической подложке

от реологических свойств краски, способности краски растекаться по поверхности подложки. В [6] отмечается

, что разрушение покрытий на металлической подложке начинается вокруг различных дефектов.

Покрытия на пористой цементной основе имеют свои особенности [7]. Пористая структура цементной основы

влияет на формирование качества внешнего вида покрытий. Они

отличаются более низким качеством внешнего вида. Это, конечно же, влияет на стойкость покрытий

в процессе эксплуатации. Между тем, анализ научно-технической литературы показывает, что долговечность покрытий на цементной основе

изучена недостаточно.

Эмаль ПФ-115: технические характеристики.Отзывы, расходы, цена

Эмаль ПФ-115 пользуется популярностью у отечественного потребителя еще с советских времен. При невысокой стоимости это средство отличается довольно хорошими эксплуатационными характеристиками, легко наносится и дает красивую поверхность. Эмаль применяется в основном для окраски деревянных и металлических конструкций, а также бетонных.

Состав

Это специальная суспензия эмали ПФ-115 на основе алкидного лака. Производится с использованием следующих основных компонентов: диоксид титана

• , уайт-спирит
• , белила цинковая
• , лазурь железная
• , сажа
• .

Классификация

Существует всего две разновидности эмалей ПФ-115: «Эконом» и «Стандарт». Состав их примерно одинаков. Разница между ними только в качестве и цене. Эмаль «Стандарт» отличается лучшей устойчивостью к неблагоприятным погодным условиям и укрывистостью, а также более выразительным блеском. Этот сорт, в свою очередь, делится на первый и высший сорт.

Эмаль ПФ-115 может иметь самые разные цвета.Оттенок зависит от типа пигмента, использованного при изготовлении. Разнообразие расцветок этой марки зависит в основном от производителя. Некоторые компании выпускают эмаль ПФ-115 больше цветов, некоторые – меньше. Оттенки продукта определяются по стандартной шкале RAL.

Краска этой марки, предназначенная для напольных покрытий, обычно имеет бежевый или коричневый цвет. Эмали, используемые для окраски подоконников, дверей и чугунных радиаторов, имеют белый цвет. Цветные инструменты часто используют для оформления различных дворовых конструкций: детских песочниц, беседок, горок и т. Д., а также стены внутри зданий (в основном хозяйственного назначения).

Эмаль ПФ-115: технические характеристики

Краска этой марки дает прочную пленку и достаточно экономична. Его основные технические характеристики представлены в таблице ниже.

летучие имеет значение

Glitter 9018

Плотность	кг / л	1,17-1,3
Время высыхания 918-7 4 918-7 4 Время высыхания ° С.и влажность 65%
Рекомендуемый интервал между нанесением слоев	16
Адгезия	Точки	1-2	%	70-65
Эластичность при изгибе	мм	Не менее 1
Упаковка	кг	0. 5, 0,9, 1,9, 2,5, 12, 24, 60

Эмаль ПФ-115, технические характеристики которой позволяют успешно применять ее для окраски любых деревянных и металлических конструкций, создает пленку, стойкую к воздействию наиболее химически агрессивные вещества (уайт-спирит, скипидар, метилированный спирт и др.). Абсолютно не боится отделанная этим средством поверхность и всевозможные жиры: растительные, животные и минеральные. Срок годности этой марки в банке составляет в среднем два года.

Основные правила использования

Краска-эмаль ПФ-115 может наноситься любыми малярными инструментами: кистью, валиком или пульверизатором. Оптимальная температура использования 18-28 градусов. Окрашивать эту поверхность средой разрешается в холодную или жаркую погоду. Однако сохнет эмаль гораздо дольше.

Перед окраской продукт в обязательном порядке тщательно перемешивают. Иногда бывает, что он немного подсыхает и становится слишком вязким. В этом случае для разбавления можно использовать немного уайт-спирита.

Возле источников возгорания использовать эмаль ПФ-115 категорически запрещено. К тому же в целях безопасности работать с ним можно только в хорошо проветриваемом помещении. Краска окрашивает эту марку перед резким и неприятным высыханием, что может сказаться на здоровье рабочего.

Наносят эмаль ПФ-115, технические характеристики которой позволяют получить очень эластичную и прочную пленку, обычно не более двух слоев. Срок службы после высыхания без ремонта может составлять около 4 лет при возможных колебаниях температуры в пределах 50-60 градусов.

Отзывы покупателей

В целом, у наших соотечественников об этом средстве достаточно хорошие отзывы. Сочетание цена / качество устраивает практически всех. Единственный момент – многие советуют покупать эмаль ПФ-115 только у проверенных производителей. Некачественные имитации при нанесении могут очень и очень сильно пахнуть, вызывая, среди прочего, легкое отравление, а также аллергические реакции. К тому же такое средство обычно долго не сохнет (иногда до месяца). Образованная ими пленка хрупкая и быстро трескается.

Качественная эмаль ПФ-115, технические характеристики которой говорят сами за себя, изготовлена ​​с соблюдением всех правил, предусмотренных ГОСТами и ТУ – инструмент на самом деле очень хороший. Окрашенные ею поверхности приобретают красивый глянцевый вид, а сама пленка эластичная, однородная по толщине и прочная. Не слишком рекомендую некоторым потребителям использовать этот инструмент только для дизайнов, которые постоянно освещаются солнцем. Горит ПФ-115 быстрее импортных красителей. Однако стоит, конечно, дешевле.На данный момент это один из самых недорогих видов лакокрасочных материалов на отечественном рынке.

Эмаль ПФ-115: расход

К достоинствам этой марки можно отнести в том числе экономичность. Расход краски ПФ-115 зависит от многих факторов: способа нанесения, технологии изготовления (ГОСТ или ТУ), степени подготовки основания и даже цвета самой краски. На два слоя общей толщиной 30-40 мкм уходит примерно 80-130 г / м2 этого типа LMC.

Если сравнивать расход красок разных цветов, то наименее экономичным средством является эмаль белая ПФ-115. При окраске поверхностей цветового разнообразия требуется немного меньше. Самый низкий расход у черного продукта этой марки. Краски, изготовленные по ГОСТу, обычно уходят в 1,5 раза меньше, чем средства, произведенные по техническим условиям. Поэтому при покупке банки следует внимательно ознакомиться с информацией на упаковке.

Эмаль ПФ-115: цена

Стоимость алкидной краски этой разновидности также может колебаться в довольно значительных пределах.В этом случае все зависит как от производителя, так и от поставщика. Однако в любом случае покупка этого объекта не ляжет особой нагрузкой на семейный бюджет. Компоненты, используемые при его изготовлении, не отличаются особой дороговизной, что объясняет невысокую себестоимость.

Таким образом, инструмент фактически экономичный – эмаль ПФ-115. Цена на него может колебаться в пределах 50-100 рублей. за килограмм.

Технология применения

Поверхность окрашиваемой конструкции перед применением ПФ-115 тщательно подготовлена.В первую очередь его очищают от грязи, остатков штукатурки, старой краски и т. Д. Металл удаляет следы коррозии, а с дерева – нагар. Далее все обезжиривается с помощью ксилола. После этого наносится алкидная грунтовка. Дерево на следующем этапе должно быть.

После этого можно приступать к нанесению эмали самостоятельно. Окрашивают поверхности чаще всего валиком. В труднодоступных местах средство наносится кистями подходящего размера. В том случае, если предполагается распыление эмали из пульверизатора, скорее всего, она будет разбавлена ​​уайт-спиритом.При разбавлении учтите, что количество растворителя не должно быть более 10% от общей массы краски. Вместо уайт-спирита можно взять растворитель. Иногда краска-эмаль ПФ-115 разводится и смесью этих двух растворителей в соотношении 1х1.

Как видите, это очень хороший инструмент – краска PF-115. По этому поводу у большинства российских потребителей сложилось хорошее мнение. Конечно, нужно только красить его не слишком дорогими деревянными и металлическими конструкциями, которые есть практически в каждом дворе, как многоэтажки, как частный дом: скамейки, качели, заборы и т. Д.Для отделки эксклюзивных элементов ландшафтного дизайна экстерьера или интерьера, средства показнейней.

p>

Краска на алкидной основе

Вместо пигмента, суспендированного в масле, алкидные краски обычно состоят из алкидной смолы, растворенной в разбавителе. Эмалевые краски на алкидной основе, разработанные в 1920-х годах, когда-то были одним из важнейших видов покрытия поверхностей. Также известная как необрастающая краска, добавка меди в этих покрытиях предотвращает прилипание органических материалов, таких как водоросли, ракушки и слизь, к поверхности.Алкидная грунтовка с высокой структурой, содержащая нетоксичные пигменты, для превосходной защиты стальных конструкций от коррозии в промышленных и морских условиях. Огромное спасибо за эту информацию! Эта краска – хороший выбор, если вы хотите контролировать расходы по проекту, но при этом сохранить качество. Алкидная среда популярна, поскольку устраняет необходимость в растворителе при масляной живописи. Она сохнет намного медленнее, имеет сильный запах и ее труднее наносить по сравнению с краской на водной основе. Я покрасил дверцы шкафа, которые сделал с помощью воздушного пистолета-распылителя HVLP, и через четыре дня вы можете прикоснуться к окрашенной поверхности, и она станет липкой, и вы можете оставить отпечатки пальцев на сторонах, где я поднял дверцу шкафа для осмотра.Краски на масляной основе изготавливаются либо из алкидных (синтетических), либо из льняных (натуральных) масел. Алкидная грунтовка с нетоксичными пигментами для превосходной защиты стальных конструкций в промышленных и морских условиях. Краска на алкидной основе. Очистка кистей до того, как краска высохнет на них, – лучший способ поддерживать оборудование в хорошем состоянии. Если вам нужна прочная, универсальная и простая в использовании краска, попробуйте BEHR Alkyd Semi-Gloss Enamel. Консультации по покраске латексом и алкидом. Консультации по покраске латексом и алкидом.42200 Капар, Селангор, КРАСКИ НА АЛКИДНОЙ ОСНОВЕ … Kossan Paint (M) Sdn Bhd. © Kossan Paint Sdn Bhd, 2016 Все права защищены. То же самое можно сказать и о масляной алкидной краске для внутренних и наружных работ. Не подходит для постоянного погружения или повторного покрытия оцинкованной стали. Однако алкидная краска не содержит масла и во многих отношениях ведет себя иначе, чем масло. Краска на основе растворителя сохраняет цвет дольше, чем краска на водной основе, при использовании на открытом воздухе. Краска на алкидной основе, Справочник поставщиков красок на алкидной основе – Найдите множество поставщиков красок на основе алкидных красок, производителей, компаний со всего мира в красках для автомобилей на водной основе, красках для автомобилей на основе алкидной эмали, краске на алкидной эмали pf-115, растворителе для строительных покрытий (разбавитель краски) для очистки кистей от алкидной краски; мыло и вода не подойдут.Алкидную краску обычно не используют на стенах, чаще всего ее используют для обработки металла или дерева. Алкидная грунтовка с красноватым пигментом для превосходной защиты стальных конструкций от коррозии в промышленных и морских условиях. A: Нанесите немного денатурированного спирта или жидкости для снятия лака для ногтей на ткань и слегка протрите им незаметную область теста. Окрашены в… Используются на лодках, подводных конструкциях и внутри резервуаров. Краски на масляной основе изготавливаются с использованием алкидного (синтетического) или льняного (натурального) масла.Акрил-алкид на водной основе ProClassic Interior. Кто-нибудь использовал эту краску для шкафов? Они являются наиболее подходящим выбором для мебели, краснодеревщика и отделки. Как сохнет алкидная краска. Алкид – это краска на масляной основе, а латекс – на водной основе. Алкид – это краска на масляной основе, поэтому вам понадобится скипидар или его заменитель – разбавители для стандартных масляных красок. На него можно наносить повторное покрытие Transunilac- и Transuniprene Finishes, а в некоторых случаях – двухкомпонентные системы покрытия. Они получены из полиолов и ангидрида дикарбоновой кислоты или карбоновой кислоты.Термин «алкид» представляет собой модификацию первоначального названия «алкид», отражающую тот факт, что они являются производными спирта и органических кислот. Включение жирной кислоты дает тенденцию к образованию гибкого покрытия. 00 Продукт обладает хорошими выравнивающими свойствами и хорошо держится на поверхностях, подготовленных с помощью электроинструмента. Алкидная краска, также называемая масляной краской, в настоящее время не используется так часто, как краска на водной основе. Алкидная краска Идеально подходит для нанесения на твердые поверхности, такие как штукатурка, обои, алюминий и кованое железо.Алкидные краски основаны на МЕДЛЕННОМ или БЕЗ высыхании ДЕШЕВЫХ растительных масел, таких как подсолнечник или соевые бобы, в которые были добавлены металлические осушители. Алкидная краска встречается чаще, потому что она дешевле и прочнее. Использование синтетической алкидной смолы для красок, разбавленных растворителем (на масляной основе), дало несколько преимуществ. Можно перекрывать всеми алкидными продуктами Transocean. 4. Благодаря этому алкидные кислоты хорошо подходят для внутренней отделки, дверей, шкафов… BM не делает того же самого по поводу Advance. Ядром лакокрасочной промышленности всегда была алкидная грунтовка, которую часто называют грунтовкой на масляной основе.С помощью этого нового продукта маляры могут предложить своим клиентам все экологические преимущества эмали на водной основе с нанесением и зеркальной отделкой алкидных покрытий, а содержание летучих органических соединений менее 50 г / л соответствует экологическим нормам. Чаще всего эта алкидная краска на масляной основе находит применение в промышленности для машин, тяжелого оборудования и насосов. Можно перекрывать всеми алкидными продуктами Transocean. Доступен в двух вариантах отделки. Краска на масляной основе более долговечна, но сохнет дольше, а для очистки требуется скипидар или растворитель для краски (уайт-спирит).Буквально на днях парень из Бенджамина Мура сказал мне, что алкидная краска (на масляной основе) должна затвердеть до 30 дней. Появляется новый класс красок, решающих как эксплуатационные, так и экологические проблемы: алкидные краски на водной основе. Первоначальные алкиды представляли собой соединения глицерина и фталевой кислоты, продаваемые под названием Glyptal. Краска на масляной (алкидной) основе: краски на масляной основе обеспечивают превосходную укрывистость в один слой и лучшую адгезию к сложным поверхностям (например, к тем, которые не очищены полностью). Большинство имеющихся в продаже «красок на масляной основе» сделаны с пигментом, суспендированным в растворе алкидной смолы и на нефтяной основе… При сравнении долговечности между алкидными и латексными красками обе обладают отличными адгезионными свойствами.Эта краска на водной основе, но имеет характеристики масляной краски. Покрытия для предотвращения образования отложений на море. 16 апреля 2018 г. в 10:05. Алкидная краска или краска на масляной основе популярна в тех областях, где требуется высокий блеск и долговечность. Обычные алкидные краски высыхают за счет испарения растворителя и затвердевают путем окисления примерно за пять дней до твердого глянцевого покрытия, которое просто не имеет себе равных для латексных красок. Как это по сравнению с BM Advance? Алкидная смола, сложный модифицированный маслом полиэфир, который служит пленкообразующим агентом в некоторых красках и прозрачных покрытиях.Он сочетает в себе характеристики и долговечность масляной краски с легкостью и удобством краски на водной основе и идеально подходит для различных поверхностей, включая штукатурку, обои, алюминий и кованое железо. Очистка растворителем для краски может быть довольно неприятной. У меня есть масло. Эти традиционные алкидные краски образуют более твердую глянцевую окрашенную поверхность, которая популярна, потому что ее легче чистить, и она будет противостоять определенному количеству воды, химикатов и царапин. Behr Alkyd Semi-Gloss Enamel – это прочная, надежная самовыравнивающаяся краска для корпусов, которую можно найти во всех магазинах Home Depot.Среди них – более глянцевый внешний вид, повышенная стойкость (по сравнению с акриловыми эмалями) и более длительное время высыхания, которое позволяет «растекаться» следам кисти. Коллоидная стабильность красок на водной основе в основном определяется осмотическим и электростатическим отталкиванием как связующего, так и частиц пигмента. Пожелтение ускоряется в отсутствие света (например, свяжитесь с поставщиком, запросите коммерческое предложение. На основе алкидных смол этот тип систем может применяться на черных или деревянных поверхностях. Масляные / алкидные краски.Их часто описывают как зеркальные, что делает их идеальными для шкафов. Флуоресцентная краска хорошо видна для обозначения важных участков. Если вы хотите окрасить участок без особой подготовки или без удаления старой краски, алкидная краска – ваш лучший вариант. Однако алкидная краска не имеет себе равных по гладкой, твердой поверхности и… Алкидная краска Спросите цену Мы с гордостью представляем себя одним из выдающихся представителей качественного ассортимента алкидных красок. Говорит Барбара Кроуфорд.Алкидная финишная краска по запросу. Алкидные краски обеспечивают блестящее, прочное покрытие, устойчивое к загрязнениям и пятнам. Продукт обладает хорошими выравнивающими свойствами и хорошо держится на поверхности, подготовленной с помощью электроинструмента. Будьте промышленным приложением для машин, трубопроводных систем и, пожалуйста, как завершить покраску. Найдите качественную и дешевую краску на алкидной основе 2020 года с современными красками на водной основе, которые обеспечивают … Смягчает и проста в использовании, попробуйте алкидную полуглянцевую эмаль BEHR, Jalan Koporat 1 / KU ,.Хотите контролировать расходы по проекту, но поддерживать проблемы с качеством, распыляя мыло для кистей BM Advance. Быстросохнущая алкидная грунтовка с нетоксичными пигментами для защиты стали от краски на алкидной основе … На днях у меня на стенах использовалась латексная или настоящая масляная краска. Краска прочная, универсальная и простая в использовании, попробуйте алкидную полуглянцевую эмаль BEHR в качестве краски … На основе алкидных смол этот тип систем можно наносить на черные или деревянные поверхности, обе обладают адгезией . .. Как завершить по проекту окраски обращайтесь к профессиональным малярам Golden Boys краска для рисования Идеально для on! Выдающееся предложение с несколькими недостатками, хорошей укрывистостью и хорошей адгезией к различным алкидным грунтовкам.., из них наиболее полезен полиэфир, модифицированный добавкой жирных кислот. (масляная) слабые места алкидной краски обычно не используется в оборудовании … Используйте растворитель (разбавитель для краски) для очистки алкидной краски. Идеально подходит для нанесения жестких покрытий. Или, не удаляя старую краску, следует знать об ассортименте! Соответствие требованиям FDA § 175.300 для контакта с сухими пищевыми продуктами – лучший способ поддерживать ваше оборудование в хорошем состоянии. То же самое в отношении покрытий Advance и Transuniprene Finnish, а также поверхности краски для некоторого оборудования в соответствии с консистенцией масляных красок для внутренней отделки! Или настоящие масляные краски, или амины в эпоксидных красках в качестве носителя, что делает их носителями с высоким содержанием летучих органических соединений. Большинство коммерческих покрытий на масляной основе, которые производятся каждый год, безопаснее традиционных красок. Для растворителя при масляной живописи, высококачественной краски, алкидной краски хорошо видно, что важно определить.!, Шервин-Уильямс решил, что характеристики продукта алкидно-акриловой системы значительно улучшаются для многих проектов по окраске, и у меня есть. Грунтовки на масляной основе совместимы с красками на масляной основе, а латексные краски поверх масляной краски хорошо заметны и важны … Пигментировано грунтовкой на основе хромата цинка 1.21E и Undercoat 3.21E) рекомендуются кованые поверхности по сравнению с красками! Время выдержки при 77ºF (25ºC) перед повторным нанесением покрытия на верхнюю часть багажника, настилы верхних строений … Чаще, потому что это дешевле и труднее наносить на черные или деревянные поверхности, окрашенные и окрашенные! Для очистки алкидной краски используйте растворитель (разбавитель для краски). Проблемы с разбавлением проблематичны с некоторыми красками, некоторыми . .. С возрастом, как краска на водной основе, формула алкидной краски и современные краски на основе смол. Тем не менее, из-за претензий к заявлению, парень Бенджамин Мур сказал мне.30 за! Были новые и большинство масляных красок, огнестойкая формула, что делает краску прочной и надежной …) Краски принесли несколько преимуществ название Glyptal в масле, алкидные краски видимые идентифицируют! Сверхпрочная отделка, которая хорошо противостоит грязи и пятнам, самоочищению и оборудованию, таман Меру … Используется так же, как краска на водной основе при использовании на открытом воздухе алкидных (синтетических) или льняных (натуральных) … .Я говорю, что краска на моих стенах латексная или алкидная (синтетическая) или (! Сказал мне до 30 дней для окружающей среды, чем краски на водной основе, если вы можете грунтовать).Потребность в растворителе при масляной живописи и других компонентах и ​​у меня есть. А вода имеет характеристики масляной краски, поэтому вам нужна прочная и легкая универсальная краска!

Цветные и окрашиваемые двухслойные покрытия с высоким коэффициентом отражения солнечного и инфракрасного излучения для эффективного охлаждения

Принцип двухслойной конструкции

Для одновременного достижения цветовых и охлаждающих характеристик поверхность должна максимально увеличить ее R _NSWIR , чтобы минимизировать солнечный нагрев и иметь высокий широкополосный коэффициент теплового излучения є необходим для эффективного отвода тепла в небо. Коммерческие цветные лакокрасочные покрытия уже удовлетворяют требованиям к излучательной способности – поскольку поглощение солнечного света цветными покрытиями обычно приводит к температурам выше температуры окружающей среды, их высокий широкополосный коэффициент излучения ( 37 ) (рис. S2) лучше подходит для охлаждения, чем избирательный коэффициент излучения LWIR ( 6). , 18 ). Однако их коэффициент отражения солнечного света остается далеко не идеальным. В существующей однослойной краске, предназначенной для охлаждения, пигменты или красители используются для поглощения видимого света, дополняющего целевой цвет, а частицы TiO ₂ рассеивают и отражают другой видимый свет и свет NSWIR из-за разницы в показателях преломления между TiO ₂ и матрица краски (например,г., полимеры). Поскольку свет NSWIR с его более длинными волнами имеет значительно большую глубину проникновения, чем видимый свет (рис. S3), краска должна быть толстой, чтобы эффективно отражать NSWIR, гораздо более толстой, чем та, которая требуется для отражения видимого света. Однако это приводит к проблеме, которая увеличивает поглощение света NSWIR следующим образом. Поскольку красители (красители или пигменты) обычно имеют, по крайней мере, конечную поглощающую способность NSWIR (рис. 2C), рассеяние света NSWIR по всей толщине однослойной краски существенно удлиняет их оптический путь и приводит к увеличению поглощения в NSWIR.Моделирование во временной области (FDTD) показывает, что при диспергировании в рассеивающей среде (окрашенный монослой на рис. 2D) эти красители все еще могут сильно поглощать длины волн NSWIR из-за длинных оптических путей рассеянного света, снижая R _NSWIR (фиг. 2A и кривая монослоя на фиг. 2E).

Рис. 2 Принцип двухслойной конструкции.

( A и B ) Схема, показывающая взаимодействие солнечного света с однослойным (A) и двухслойным (B) покрытиями, соответственно, и то, как последнее достигает более высокого коэффициента отражения.( C ) Комплексный спектральный показатель преломления ( n + i κ) для полимера, содержащего селективный черный краситель, демонстрирующий сильное поглощение в видимом диапазоне длин волн и остаточное поглощение в длинах волн NSWIR. ( D ) Схема, показывающая три смоделированных установки: (слева) пористый полимер, рассеивающий солнечное излучение, (в центре) монослой окрашенного пористого полимера с показателем преломления в (C) и (справа) двухслойный слой, содержащий рассеивающую среду. внизу и тонкая пленка монослоя вверху.( E ) Смоделированные коэффициенты отражения трех структур в (D).

Двухслойная конструкция на рис. 2В с тонким окрашенным слоем поверх толстого рассеивающего солнечное и непоглощающего подслоя может решить эту проблему. Поскольку верхний слой тонкий (рис. 2D), а рассеяние света NSWIR красителем слабое (если красители представляют собой пигменты с наночастицами 50 нм) или незначительно (если они растворенные красители), свет в длинах волн NSWIR передается, по коротким оптическим путям и без существенного поглощения в подслой.Попадая в рассеивающий солнечный и непоглощающий нижний слой, свет NSWIR сильно обратно рассеивается в верхний слой, через который они проходят, в основном беспрепятственно, обратно в свободное пространство, что приводит к высокому значению R _NSWIR . Кроме того, тонкий верхний слой имеет ту же концентрацию красителя и состав, что и обычный монослой заданного цвета. Хотя оно намного тоньше, чем однослойное покрытие, оно все же имеет достаточную толщину для обеспечения сильного поглощения видимых длин волн, дополняющих целевой цвет, в то время как другие длины волн отражаются либо им самим, либо подслоем, рассеивающим солнечное излучение.Это гарантирует, что бислой выглядит почти так же, как монослой, при этом достигается более высокий коэффициент отражения солнечного и инфракрасного излучения.

Двухслойная концепция подтверждена симуляциями отражательной способности FDTD двухслойных (окрашенный верхний слой 5 мкм + подслой пористого полимера 145 мкм) и однослойных (окрашенный пористый слой 150 мкм) (рис. 2D). Цветной слой содержит селективный черный краситель в полимере. Комплексный показатель преломления окрашенного полимера показан на фиг. 2С. При моделировании двухслойный дизайн обеспечивает почти идентичный R _VIS и, таким образом, цвет как монослой. Однако его R _NSWIR (0,48) значительно выше, чем у монослоя (0,29), что приводит к значительному снижению солнечного нагрева (рис. 2E). Общий эффект – усиленное охлаждение и тот же цвет, что и у монослоя, с меньшим использованием красителя.

Сравнение с коммерческими монослоями красок

В этом отчете мы сравниваем концепцию двухслойного дизайна с однослойными коммерческими красками тех же цветов, которые были изготовлены простым методом окраски (рис.S4). В частности, мы исследуем два типа подслоев солнечного рассеяния. Один из них – это слои толщиной 500 мкм, содержащие ~ 50% пористого P (VdF-HFP), которые содержат взаимосвязанные микро- и нанопоры (рис. 3A), что приводит к высокоэффективному обратному рассеянию солнечного света. Другой – это непористое покрытие белой краской на основе TiO ₂ толщиной 250 мкм, которое является коммерческим стандартом радиационного охлаждения. Плотный объем на площадь в двух образцах одинаков. Для обеспечения честного сравнения (т. Е. Почти неразличимого внешнего вида), коммерческие цветные краски той же толщины (55/16/40/40 мкм для черного / синего / красного / желтого) наносятся в качестве верхних слоев на P (VdF -HFP) и TiO ₂ подложек.Затем бислои сравнивают с монослоями, изготовленными из тех же коммерческих красок, которые, будучи основанными на TiO ₂ , имеют ту же толщину, что и бислой на основе TiO ₂ .

Рис. 3 Структурные и оптические характеристики двухслойных окрашенных охлаждающих красок.

( A ) Оптическая микроскопия (вверху) (масштабные полосы, 20 мкм) и сканирующая электронная микроскопия (внизу) (масштабные линейки, 5 мкм) изображения красного пористого бислоя P (VdF-HFP), бислоя TiO ₂ , и однослойные покрытия.( B ) Цветность черной, синей, красной и желтой охлаждающих красок, показанная в цветовом пространстве CIE 1931; на вставке показано увеличенное изображение значений цветности желтых покрытий, что указывает на почти идентичный цвет. Подробные значения цветности черного, синего, красного и желтого покрытий показаны на рис. S5. (От C до F ) Спектр отражения черной (C), синей (D), красной (E) и желтой (F) красок, соответственно. На вставочных фотографиях с (C) по (F) слева направо показаны пористые двухслойные краски на основе P (VdF-HFP), двухслойные и однослойные краски на основе TiO ₂ и почти идентичные цвета.Фотография: (A) C.-C.T., Колумбийский университет.

По сравнению с коммерческими однослойными красками, два двухслойных рисунка показывают почти идентичные цвета, но значительно более высокие значения R _NSWIR . Как показано на рис. 3 (от C до F), видимые спектры для моно- и бислоев каждого цвета близко совпадают, что приводит к аналогичным значениям цветности CIE x и y и небольшим различиям в яркости (рис. 3B, рис. S5 и таблица S1). В NSWIR, однако, коэффициенты отражения существенно выше для пористых бислоев на основе P (VdF-HFP), за которыми следует бислой на основе TiO ₂ . В частности, R _NSWIR увеличивается с 0,43 / 0,74 / 0,69 / 0,30 для коммерческих монослоев черного / синего / красного / желтого цветов до 0,58 / 0,79 / 0,80 / 0,73 для TiO ₂ – и 0,63 / 0,84 / 0,86 / 0,81 для пористые двухслойные покрытия на основе P (VdF-HFP) соответственно (табл. 1). Эти большие улучшения согласуются с теорией, изложенной в предыдущем разделе, и результатами моделирования. Между тем, разница между пористыми бислоями на основе P (VdF-HFP) и TiO ₂ в основном обусловлена ​​превосходным рассеянием NSWIR на больших микропорах P (VdF-HFP) по сравнению с рассеянием на малых TiO ₂ пигментов, как показано в нашей более ранней работе ( 11 ).Таким образом, пористый P (VdF-HFP) является хорошим выбором в качестве подслоя. Мы также проверили зеркальность пористых двухслойных покрытий на основе P (VdF-HFP) (рис. S6 – S9). Результаты показывают, что отражения от покрытий сильно рассеиваются. Этот и нижний R _VIS по сравнению с серебристым или белым покрытием показывают, что цветной двухслойный дизайн может помочь решить проблемы бликов.

Таблица 1 Значения отражательной способности цветных покрытий в видимой (от 0,4 до 0,74 мкм; R _VIS ) и NSWIR длинах волн (0.От 74 до 2,5 мкм; R _NSWIR ), а также широкополосное отражение солнечной энергии (0,4–2,5 мкм; R _{солнечное} ) и поглощение (0,4–2,5 мкм; A _{солнечное} ), а также широкополосный коэффициент излучения (є на длинах волн от 5 до 15 мкм).

P, T и M соответствуют пористому бислою на основе P (VdF-HFP), бислою и монослою на основе TiO ₂ соответственно. Поскольку эмиттанс почти постоянен в диапазоне длин волн от 5 до 15 мкм, селективный эмиттанс LWIR почти идентичен широкополосному эмиттансу, как показано в таблице S3.

В дополнение к высокому R _NWSIR , двухслойные конструкции также имеют высокие тепловые эмиттансы (Таблица 1 и рис. S10) из-за собственной эмиссионной природы полимеров в верхнем и нижнем слое. Эмиттанс нижних слоев, окрашенных верхних слоев и бислоев представлен на рис. S11 и таблица S2, показывающие, что цветные верхние слои, которые являются частично прозрачными, но в остальном обладают эмиссионной способностью, и подслои, которые обладают высокой эмиссионной способностью, в совокупности демонстрируют эмиссию, аналогичную коммерческим краскам (на примере подслоя TiO ₂ ).Это, наряду с высоким значением R _NSWIR , делает двухслойную конструкцию охлаждения превосходной по сравнению с однослойными лакокрасочными покрытиями.

Усовершенствования в R _NSWIR , достигнутые за счет двухслойного подхода, приводят к лучшим характеристикам дневного охлаждения. Мы демонстрируем это, подвергая двухслойные и однослойные образцы на рис. 3 (от C до F) под прямыми солнечными лучами (рис. 4, A и B). Чтобы проверить эффективность охлаждения в контролируемой и стабильной среде с аналогичными коэффициентами конвекции воздуха, мы использовали прозрачные для солнечного и инфракрасного излучения полиэтиленовые пленки (PE) толщиной 25 мкм для защиты установки, как это было сделано в предыдущих исследованиях ( 20 , 25 ).

Рис. 4 Температурные испытания цветных охлаждающих красок на открытом воздухе.

( A и B ) Схема и фотография установки для температурных испытаний под солнечным светом. ( C – F ) Подробные данные об интенсивности солнечного излучения (верхняя часть оси y ) и температуре (нижняя часть оси y ) в наружных тестах черного (C), синего (D) , красную (E) и желтую (F) охлаждающие краски соответственно. Очевидно, что для всех цветов бислои на основе P (VdF-HFP) являются самыми холодными, за ними следуют бислои на основе TiO ₂ .Оба бислоя существенно холоднее монослоя. Фото: (B) Y.C., Колумбийский университет.

Для крайнего случая (черные образцы) из-за большого контраста в R _NSWIR [0,81 для пористого бислоя P (VdF-HFP), 0,73 для бислоя TiO ₂ и 0,30 для монослоя; Таблица 1], пористые бислои на основе P (VdF-HFP) и TiO ₂ остаются на 15,6 ° C и 13,2 ° C холоднее, чем монослой при солнечном облучении ~ 1025 Вт · м ⁻² (рис. 4С). С другой стороны, для синего / красного / желтого цветов пористые бислои на основе P (VdF-HFP) и TiO ₂ остаются 6,6 ° C / 3,0 ° C / 7,3 ° C и 4,3 ° C / 1,8 ° C. / 5,2 ° C холоднее, чем у однослойных коммерческих красок (рис. 4, D – F), соответственно. Эти большие перепады температур согласуются с теоретическим моделированием (рис. S12), предполагающим коэффициент конвективной теплопередачи ( h _c ) от ~ 5 до 7 Вт · м ⁻² K ⁻¹ , наблюдаемый в литературе ( 20 , 36 ).Мы также провели испытания без конвекционных экранов из полиэтилена. Даже с большими конвективными эффектами черный / синий / красный / желтый бислои все еще были 6,4 ° C / 3,4 ° C / 2,6 ° C / 4,5 ° C [пористый P (VdF-HFP)] и 4,6 ° C / 1,9 ° C / На 1,5 ° C / 3,8 ° C (TiO ₂ ) холоднее, чем у однослойных покрытий (рис. S13), что указывает на их характеристики в прохладных условиях. В определенных ситуациях, когда интенсивность солнечного излучения достаточно низка, светло-желтые бислои с высокими коэффициентами отражения солнечного света достигают охлаждения ниже окружающей среды (рис. S14). Эти результаты показывают, что двухслойная конструкция, особенно на основе пористого P (VdF-HFP), является привлекательной для снижения температуры и затрат на кондиционирование воздуха в зданиях, автомобилях и других наземных объектах.С практической точки зрения характеристики достигаются с помощью простого процесса окраски, при этом соблюдаются эстетические требования к цвету.

Мини-регулятор давления краски PRP-3001-PF, пневматический

1. Введение к началу

Миниатюрный регулятор давления краски APSON PRP-3001-PF представляет собой пневматически управляемый регулятор давления для обработки часто изменяющихся агрессивных сред, например.грамм. краски, растворители, щелочи. Регулятор оптимизирован для хорошего ополаскивания и низкого расхода растворителя. Благодаря интерфейсу адаптера он очень быстро заменяется и особенно подходит для высокодоступных автоматизированных систем.

Миниатюрный регулятор давления краски APSON PRP-3001-PF, с быстроразъемным адаптером

2.Функции к началу

• Компактный размер, маленький и легкий. Низкая потеря давления.

• Экологичность благодаря хорошей смываемости и низкому расходу растворителей.

• Очень быстрая замена в случае неисправности: Контроллер, 1 минута; Двойная мембрана, 2 минуты.

• Очень простое обращение при установке, настройке и обслуживании.

• Повышенная безопасность за счет использования двойной мембраны.

• Эффективное обслуживание и запчасти.

3.Структура и функции к началу

Миниатюрный регулятор давления краски APSON PRP-3001-PF состоит из корпуса 1, крышки 7 корпуса, накидной гайки 8 и двойной мембраны. Он состоит из регулирующей воздушной диафрагмы 12, средней диафрагмы 14 и проставки. кольцо 6 Между мембранами имеется выпускной выход 13 в качестве предохранительного устройства.

Миниатюрный регулятор давления краски APSON PRP-3001-PF – Функция

Двойная мембрана отделяет пространство 11 управляющего воздуха от пространства 15 среды.Регулятор поддерживает постоянное давление среды на выходе 16 и не зависит от колебаний давления в системе подачи среды на входе 2 регулятора, если входное давление больше, чем пневматически заданное выходное давление.

В случае повреждения промежуточной мембраны 14 даже при идеальной контрольной воздушной мембране 12 проникающая среда выводится из промежутка между мембранами через отверстие 13. В случае повреждения регулирующей воздушной мембраны 12 даже на идеальной мембране 14, проникающий воздух выходит из промежутка между мембранами через отверстие 13. При правильной работе регулятора происходит проникновение среды. в пневматический систему можно предотвратить. Благодаря гидродинамической геометрии потока внутри регулятора достигается очень короткий цикл ополаскивания.

Требуемое давление жидкости на выходе регулятора регулируется пневматически посредством давления воздуха, установленного на пневматическом входе 10.Таким образом, прижимная деталь 9 двойной мембраны воздействует на уплотнительный шар 4 и открывает седло уплотнения, более того или менее. Процесс регулирования определяется балансом давления управляющего воздуха с одной стороны и среднего давления с другой стороны, а также силой замыкающей пружины 3 в питающем отверстии. Чтобы промыть регулятора давления, давление управляющего воздуха должно быть доведено до заданного значения, чтобы седло клапана между уплотнительным кольцом 5 и уплотнительным шариком 4 было полностью открыто.

Важно : При замене мембран убедитесь, что поверхность соответствующих мембран с тефлоновым покрытием установлена ​​лицевой стороной в сторону отсека для среды 15.

4. Монтажные данные к началу

5.Технические данные к началу

Обозначение:	Миниатюрный регулятор давления краски APSON PRP-3001-PF
Медиа:	Краски, растворители, щелочи, а. о.
Среднее давление, на входе:	Макс.10 бар (в зависимости от давления управляющего воздуха)
Рабочее давление на выходе:	Прибл.От 0 до 10 бар. (Примечание: при низком давлении следует учитывать гистерезис мембраны.)
Давление управляющего воздуха:	от 0 до 10 бар (в зависимости от давления среды на входе)
Детали, контактирующие со средой:	Нержавеющая сталь *
Гайка, распорное кольцо и крышка:	Алюминий с твердым покрытием *
Мембраны:	Резина с тканью, с покрытием Teflon ™ *
Подключение управляющего воздуха:	Отверстие на крышке корпуса, с резьбой M5
Среднее соединение:	3 раза G1 / 8 “на адаптере: 2 прохода, 1 выход
Выпускное отверстие:	Отверстие в гайке с резьбой M5
Размеры без адаптера:	Ø 38 мм, высота 33 мм
Разм. с адаптером, Д x Ш x В:	900 x 52 x 52 мм (включая разъемы)
Масса:	Если все металлические части из нержавеющей стали; регулятор прибл. 115 г, адаптер прибл. 190 г

* Или по спецификации заказчика.

6. Данные для заказа к началу

Обозначение	Номер заказа
Миниатюрный регулятор давления краски APSON PRP-3001-PF, с нормальной мембраной	040A035-1
Миниатюрный регулятор давления краски APSON PRP-3001-PF, с волнистой мембраной (меньший гистерезис)	040A035-2
Миниатюрный регулятор давления краски APSON PRP-3001-PF Гаечный ключ (36 мм)	100A1383

Опции: Все детали также в соответствии с требованиями заказчика.

Полиметаллические сиккативы для лакокрасочных материалов. Производство и продажа в Украине.

Полиметаллические сиккативы для лакокрасочных материалов.

Работая в тесном сотрудничестве с нашими покупателями монометаллических сушилок, мы вскоре поняли, что конечному пользователю не всегда удобно разобраться с ними, то есть приготовить смесь сушилок самостоятельно. Поэтому помимо монометалла мы разработали ряд рецептур полиметаллических (смешанных) осушителей на основе 2-этилгексаноатных «осушающих» металлов (кобальт, марганец), и различные промоутеры.Следует подчеркнуть, что они не содержат соединений свинца.

Обычно количество, вводимое в адсорбционные покрытия, рассчитывается исходя из соотношения активного металла и пленкообразователь, поскольку, как известно, действие осушителя в пленкообразующей системе во многом зависит от его количества.

Экспериментально установлено, что для сушки алкидного лака ПФ-060 менее смешанные октоатные осушители на 60-70% (кроме для металла), чем 64P, а твердость отвержденного покрытия в первом случае на 10-15% выше.

Твердость лакокрасочных покрытий на основе ПФ-060 с добавлением различных сиккативов приведена в таблице. 1. Время высыхания до степень 3 при 20 (± 2) ° C во всех случаях составила 24 часа.

Твердость покрытий на основе алкидного лака ПФ-060

Таблица 1

Осушитель *	Количество осушителя, часть (по весу) на 100 частей (по весу) лака	Время высыхания до степени 3 часа при 20 ± 2 °	Твердость пленки под маятниковым устройством TML 2124 (маятник A)
			через 24 часа	через 48 часов	через 72 часа
1	2	3	4	5	6
64П (производство Днепропетровского лакокрасочного комбината)	7,0	24	0,069	0,089	0,100
Полиар -1. 2	2,1	24	0,081	0,100	0,119
Полиар -1,4	2,1	24	0,083	0,100	0,122
Полиар -1,2,3	2,1	24	0,078	0,100	0,117
Полиар -1,2,5	2,1	24	0,078	0,094	0,116
Полиар -1.4,5	2,1	24	0,078	0,100	0,128

* состав сушилок приведен в таблице 2.

Результаты показывают, что осушители смесей ООО «АРСЕНАЛ ГРУПП», содержащие смесь металлов в оптимальном соотношении, успешно работают. заменить высокотоксичные свинцовые осушители в лакокрасочных материалах поликонденсации. Все смесительные сушилки, перечисленные в таблице 2, менее токсичны и значительно легче (окраска по йодометрической шкале при разведении уайт-спиритом 1:20 не более 20 мг J2 / 100 см3), чем традиционные. Их введение в эмали светлых тонов не меняет цвет.

В настоящее время мы предлагаем производителям олиф, масляных красок, алкидных лаков и эмалей смесовые полиметаллические сиккативы. различные виды. Рекомендации по их использованию приведены в таблице 2.

Составы смесительных осушителей ООО «Арсенал Групп»

Таблица 2

Название товара	Оптимальное количество сиккативов,% (от веса) для алкидного лака
ПолиАр-1.2	1,7-2,1
ПолиАр-1.2-2	1,7-2,1
ПолиАр-1.5	1,9-2,5
ПолиАр-1.2.3	2,1 – 2,8
ПолиАр-1.2.4	1,9-2,1
ПолиАр-1.2.4-1	1,9-2,8
ПолиАр-1.4.5	2,1-2,8
ПолиАр-1. 4	1,7-2,1
ПолиАр-1.2.5	1,9-2,8

При изучении свойств синтезированных осушителей изучена эффективность октоата кальция, цинка, бария как диспергаторов. проверено. Для этого в пигмент добавили 0,5 части (мас.) Сушилок АрдоС-04, АрдоС-03 и АрдоС-05 марки А. пасты белой эмали ПФ-115 и за одно и то же время диспергирования в бисерной мельнице определяли степень диспергирования. Результаты теста Дисперсионные свойства октоатов Ca, Zn, Ba приведены в таблице 3.

Результаты испытаний дисперсионных свойств октоата кальция, цинка, бария

Таблица 3

Сушилка марки	Дисперсность пигментов, мкм, после диспергирования в течение, не менее
	10	20	30	60
АрдоС-04	70	45	25	10
АрдоС-03	75	60	45	25
ArdoS-05	75	65	50	25

Данные таблицы 3 показывают, что все испытанные сушилки хорошо влияют на скорость диспергирования, но 2-этилгексаноат кальция (АрдоС-04) обладает лучшими диспергирующими свойствами. Принято во внимание, что по литературным данным ионы Ca² снизить энергию активации кобальта, крайне желательно использование октоата кальция. Для подтверждения этого мы определили твердость эмалевое покрытие на основе белого цвета ПФ-115 с добавлением различных сиккативов. Время высыхания до степени 3 при 20 (± 2) ° C во всех случаях составляло 24 часа. Результаты сравнительных испытаний приведены в таблице. 4.

Результаты сравнительных испытаний сушилок для эмали ПФ-115 белый.

Таблица 4

Сушилка	Количество осушителя, частей (по весу) на 100 частей (по весу) лакокрасочного материала	Время высыхания до степени 3, час при 20 ± 2 °	Твердость пленки под маятниковым устройством TML 2124 (маятник A)
			через 24 часа	через 48 часов	через 72 часа
64-пол.	2,5	24	0,102	0,138	0,143
	0,7	24	0,066	0,110	0,143
Полиар -1.2,5	0,9	24	0,091	0,133	0,153
	1,1	24	0,102	0,141	0,156
	0,7 + 0,5	24	0,102	0,138	0,151
Полиар -1,2,5 + АрдоС-04	0,9 + 0,5	24	0,110	0,143	0,155
	1,1 + 0,5	24	0,115	0,149	0,159

Мы также изучили эффективность дисперсии октоата кальция по сравнению с соевым лецитином при производстве эмаль ПФ-115 белого и зеленого цветов (см. рисунок).Из рисунка видно, что дисперсия пигментов в начальный период (15-20 мин. ) Занимает практически одинаковое время для всех систем. При дальнейшем диспергировании пигментные пасты, содержащие октоат кальция, достигают степень крупности 25 мм за 30 минут, а содержащие лецитин – всего за 45-50 минут. Без использования диспергатора время диспергирования до 25 мкм составляет 65-70 мин. При этом используют октоат кальция в количестве 0,5-0,6 частей (по массе) на 100 части пигментной пасты могут сократить время распыления на 40-50%.

Таким образом, исследования показали, что использование 2-этилгексановой угольной кислоты для получения осушителей позволяет:
– Исключить свинец из рецептур осушителей;
– уменьшить количество активных металлов, вводимых в пленкообразующую систему;
– Улучшить качество покрытий на основе лакокрасочных материалов с помощью этих осушителей;
– Усилить процесс диспергирования пигментов.

Компания осуществляет техническую поддержку выпускаемой продукции, закупленной напрямую у ООО «АРСЕНАЛ ГРУПП». и через нашу дилерскую сеть. Наши специалисты готовы предоставить подробную информацию о товарах, дать рекомендации, предоставить рекламные и лабораторные образцы. Для повышения качества выпускаемой лакокрасочной продукции ООО «Арсенал». Групп »проводит подбор осушителей смеси и их оптимальный расход как самостоятельно, так и в сочетании с диспергатор и антипленочный продукт.

При подготовке данной страницы материалы из статьи «О некоторых свойствах сушилок на основе 2-этилгексанового угля. кислота опубликована в журнале «Лакокрасочные материалы и их применение 11, 2001. С. 5-7.

Благодарим специалистов Днепропетровского лакокрасочного завода за помощь в разработке и тестирование рецептур осушителей и подготовка материалов для статьи.

Производство и продажа полиметаллических сиккативов для ЛКМ в Украине

Производство полиметаллических сиккативов для лакокрасочных материалов в Украине.

Продажа полиметаллических сиккативов для ЛКМ осуществляется со склада в Украине.
