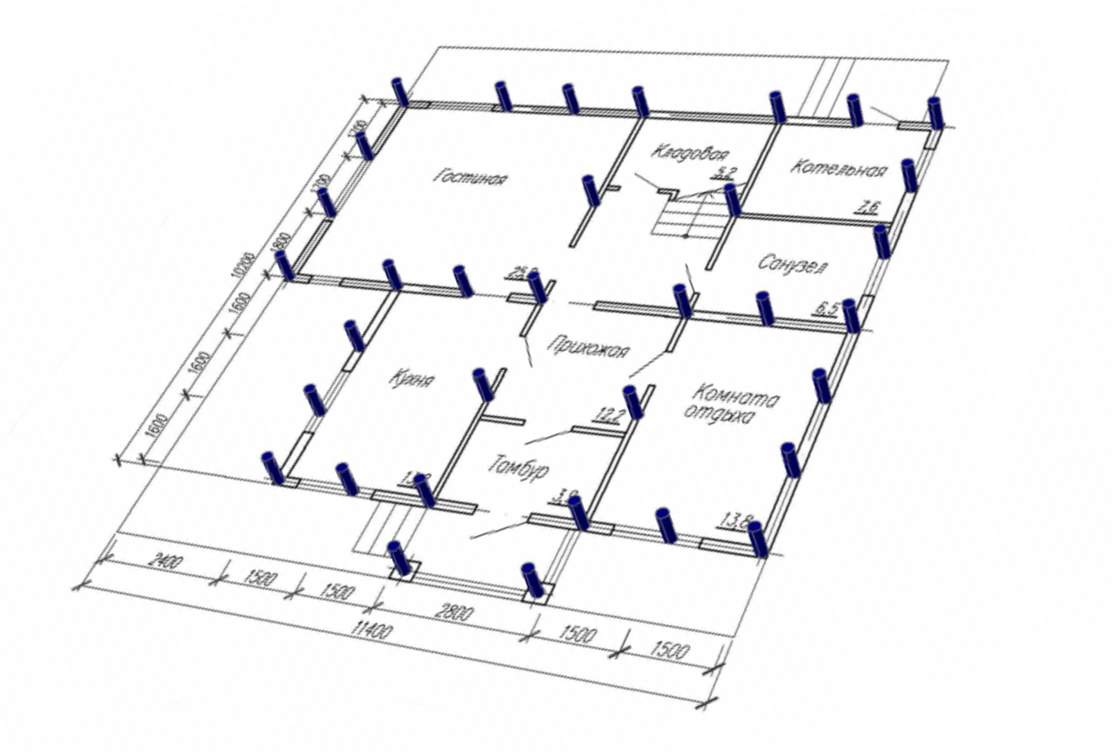

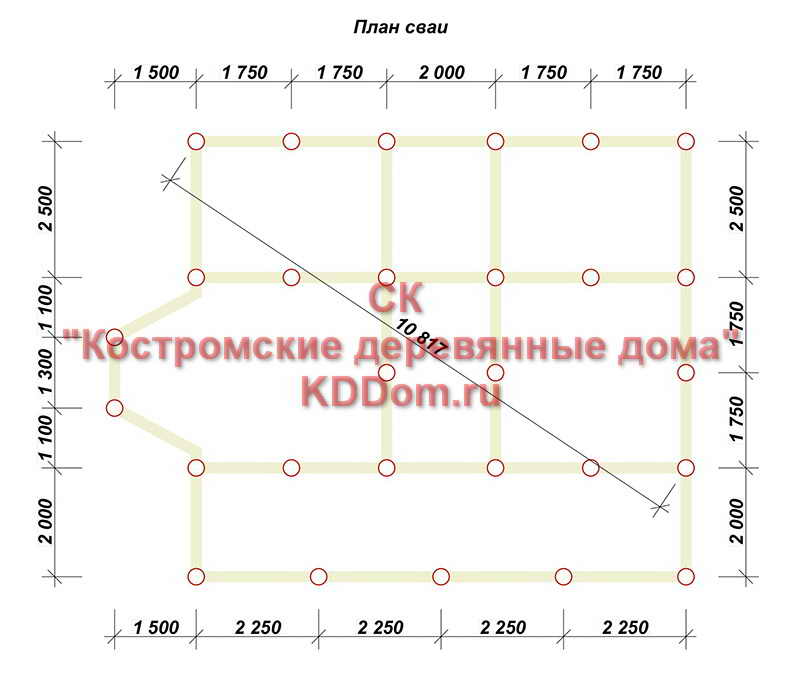

Расчет свайного поля для фундамента

Одной из наиболее надежных опор для фундамента в современном строительстве считаются винтовые сваи. Если перед началом работ грамотно рассчитать размеры, диаметр и необходимое количество свай, то получится надежный фундамент. Свайное поле, должно быть до начала работ рассчитано грамотными специалистами, чтобы в процессе закладки фундамента не возникало осложнений. Как производятся необходимые расчеты? Какие особенности технического характера непременно нужно учесть, чтобы заложить надежный свайный фундамент?

Прежде всего, требуется вырыть специальный шурф, который должен быть на 50 сантиметров ниже глубины сваи. Производится оценивание слоев грунта.

Рекомендуется изучить почву в нескольких местах.

Нужен надежный фундамент? Свайное поле бесплатно рассчитают в «Свайном деле».

Перед закладкой фундамента нужно рассчитать точную нагрузку, которую возводимое строение будет оказывать на опоры. Она состоит из суммарного веса фундамента, кровли, перекрытий, перегородок, стен. Кроме того, нужно учесть и вес снежного покрова.

В зависимости от типа постройки подбирается оптимальный диаметр постройки. Например, 108 миллиметровая свая идеально подходит для возведения двухэтажного каркасного дома. Для закладки фундамента под массивные ограждения или одноэтажные постройки чаще используются сваи, диаметр которых равен 89 миллиметрам.

Сваи размером 2,5 метра придадут постройке большую устойчивость. Производя расчеты нужно учесть перепады высот, которые имеются на территории, где происходит строительство. Профессиональный строитель всегда предусматривает определенный запас длины свай. Чаще всего он колеблется от двадцати до пятидесяти сантиметров. Вкрутив сваи в грунт, их следует выровнять по высоте, применяя специальный уровень.

Хотите заказать у нас фундамент? Свайное поле вы можете приблизительно рассчитать самостоятельно, воспользовавшись специальным калькулятором, расположенным на сайте. Он очень прост в использовании и производит примерные подсчеты количества необходимых для возведения постройки свай всего за несколько секунд. Обратите внимание, что точный расчет свайного поля могут произвести только квалифицированные специалисты. Оставьте заявку на официальном сайте нашей компании. В течение 7 минут вам перезвонит наш сотрудник, который бесплатно выполнит расчет свайного поля.

Подобная заявка не обязывает вас заключать какой-либо договор с нашей компанией.

Перейти к калькулятору

Этапы проектирования свайного фундамента

под редакцией Редакция | ? Конструктивное проектирование

Проектирование свайного фундамента — утомительный процесс. Он включает в себя множество компонентов, которые необходимо разработать. Перед этим мы обсудили различные типы фундаментов глубокого заложения и этапы строительства свайного строительства. В этой статье мы обсудим различные этапы проектирования свайного фундамента. Мы также увидим модель раскосов и связей механизма передачи нагрузки свайного фундамента.

Соответствующий код для свайного фундамента

Свайный фундамент может быть изготовлен из многих материалов. В предыдущей статье мы обсуждали глубокий фундамент, мы видели различные типы материалов, которые мы можем использовать для строительства свай. В этой статье мы сосредоточимся на бетонных сваях и обсудим процедуру проектирования бетонных свай.

К проектированию свайного фундамента можно отнести следующие нормы индийского стандарта:

• Код IS 2911-2010
  • Часть 1 – бетонные сваи
    • Секция-1 – Забивные монолитные сваи
    • Секция-2 – Буронабивные монолитные сваи
    • Забивные сборные железобетонные сваи (редакция 2010 г.)
  • Часть 2 – деревянные сваи
  • Часть 3 – Под расширенные сваи
  • Часть 4 – Испытание свай под нагрузкой

Это стандартные нормы Индии, которым мы должны следовать при проектировании свай.

Прежде чем проектировать сваи, мы должны понять основное поведение свайного фундамента.

Перед этим поговорим об основных компонентах свайных фундаментов. Пожалуйста, посмотрите на рисунок ниже. На этом рисунке показаны самые основные элементы свайного фундамента. Это касается мостов. Большие сжатые колонны моста называются опорами. Этот пирс опирается на ростверк сваи. Этот наголовник дополнительно передает нагрузку на четыре сваи под наголовником.

После того, как вы получили общее представление о свайном фундаменте, пришло время понять, как работает свайный фундамент. Когда вы видите рисунок ниже, вы можете понять механизм передачи нагрузки в свайном фундаменте. Опора передает вертикальную нагрузку на ростверк сваи. Этот наголовник окончательно распределяет нагрузку от опоры на четыре сваи.

На изображении ниже вы можете видеть действие свай как колонны и диаграмму реакции нагрузки сваи.

После этого мы теперь должны обсудить шапку ворса. Наголовник сваи действует как плита (которая сопротивляется нагрузке за счет изгиба). Пожалуйста, обратитесь к рисунку ниже, чтобы получить представление о поведении наголовника ворса.

Сваи в деталях

В этом разделе мы подробно рассмотрим компоненты свай. Пожалуйста, обратитесь к рисунку ниже.

Как вы знаете, мы обсуждаем здесь бетонные сваи. В качестве первого шага мы делаем отверстие для сваи, а затем заливаем бетон с арматурой. Мы бросаем кучу до уровня земли.

Теперь после этого срезаем часть бетонной сваи. Длина, до которой мы удаляем бетон, называется длиной отщепления, как показано на рисунке. После этого укладываем выравнивающий слой на тощий бетон и вяжем арматуру для ростверка. После армирования укладываем опалубку, а затем заливку ростверка.

В качестве первого шага проектирования мы проектируем сваи. Мы уже обсуждали, что стопка ведет себя как столбец. Следовательно, мы будем проектировать его как столбец.

Вот следующие шаги для проектирования сваи:

• Продольное армирование: На первом этапе мы увидим, как рассчитать площадь продольного армирования, необходимого в свае.
  • Используйте IS-456:2000 — пункт 39.4 (для осевых элементов)
  $$ P_u = 0,4 f_{ck}A_c+0,67f_yA_{sc} $$ Где $P_u$ — осевая нагрузка, $f_{ck }$ — характеристическая прочность бетона на сжатие, $A_c$ — площадь бетона, $f_y$ — предел текучести стали, $A_{sc}$ — площадь стали.

Используя эту формулу, мы можем рассчитать площадь стали, необходимой для сваи.

Мы должны следить за тем, чтобы минимальное армирование, указанное в коде IS, составляло $0,4\%$ по всей секции (залитой на месте). Количество стержней ограничено 6, а диаметр стержня составляет 12 мм.

Минимальное армирование сборной сваи указано в IS 2911, часть 1, раздел 3. Это должно соответствовать условию, указанному ниже.

• $1,25\%$ площади поперечного сечения при $l< 30D$.
• $1,50\%$ площади поперечного сечения для $30 D \le l \le 40D$.
• $2.00\%$ площадь поперечного сечения для $l\ge 40D$.

После расчета продольной арматуры необходимо рассчитать боковую арматуру.

При боковом армировании сваи необходимо помнить о следующих вещах.

• Диаметр и расстояние между ними выбраны таким образом, чтобы обеспечить достаточную жесткость арматурного каркаса во время транспортировки и установки.
• Минимальный диаметр $\ge 8$ мм и расстояние $\ge 150$ мм.
• Кольца жесткости – Минимальный диаметр 16$ мм при 1,5$ м c/c.

После армирования нам также необходимо проверить бетон, который мы собираемся использовать в сваях.

Вот несколько моментов, на которые следует обратить внимание при бетонировании свай:

• Осадка во время заливки должна составлять от $150$ до $180$ мм.
• Минимальная марка бетона – М25
• Минимальное содержание цемента 400 кг/м3, не менее 350 кг/м3

На шагах, которые мы обсуждали выше, мы рассчитали материал, необходимый для заливки сваи. Как вы знаете, заливка свай также очень трудна, поэтому нам необходимо принять меры и по этому поводу.

Вот несколько пунктов, которым мы должны следовать:

• Максимальное угловое отклонение вертикальной сваи $1,5\%$ и наклонной сваи $4\%$.
• Ворс не должен отклоняться более чем на 75 мм или D/6 (в зависимости от того, что меньше).
• Для одинарной сваи – 50 мм или D/6 (в зависимости от того, что меньше) [100 мм для сваи диаметром 600 мм]

После проектирования сваи необходимо спроектировать наголовник. Наконечники свай рассчитаны на изгибающее действие. Основной функцией наголовника является распределение нагрузки, поступающей от опоры или колонны на сваи.

Чтобы понять это, обратимся к рисунку ниже.

Желтая стрелка показывает нагрузку, проходящую через опору или колонны. Свая может распределять эту нагрузку на сваи, как показано на рисунке. Красная линия на рисунке показывает критическую плоскость, как показано на рисунке. 9\circ$. Следовательно, все наши расчеты основаны на этой философии, как показано на рисунке. Мы собираемся использовать эту философию в дизайне наголовника ворса.

Геометрия ростверка свайного фундамента

Поскольку мы хотим спроектировать ростверк свайного фундамента, нам необходимо зафиксировать геометрию ростверка.

Для этого необходимо выполнить следующие шаги:

• Нам необходимо рассчитать расстояние между сваями. В п. 6.6 IS 2911:2010 раздел -1 части-1 можно получить технические характеристики свай. Что говорит следующее:
  • 2,5-кратный диаметр сваи, если это торцевая опорная свая
  • 3-кратный диаметр сваи, если это висячая свая
• После определения размера сваи следующим шагом является решение о группировке свай.
  • Если вы предоставляете одинарную сваю, вам может потребоваться установить двунаправленные балки.
  • Если у вас более 3 свай, необходимо закрепить головку сваи.

Это шаги, которые помогут вам исправить геометрию наголовника сваи.

Есть несколько общих критериев, которым вы должны следовать:

• Расчетные критерии аналогичны IS 456
• Жесткий ростверк сваи
• Возникающий момент
• Заливка выравнивающего слоя бетона толщиной 75 мм
• Прозрачная крышка не менее 60 мм
• Заглубление сваи в ростверк должно быть 75 мм
• Конструкция наклонной балки IS 2911 Часть 3

Как определить толщину ростверка?

Как вы можете видеть в предыдущих разделах, мы определились с базовой геометрией наголовника сваи. Мы также обсудили основные соображения по проектированию из IS-456:2000.

В этом разделе мы увидим, какие параметры нам необходимо проверить, чтобы определить толщину, армирование, длину развертывания и т. д. наголовника сваи.

Важными критериями для расчета оголовка сваи являются следующие:

• Односторонний сдвиг (передача нагрузки на колонну)
• Двусторонний сдвиг (передача нагрузки на колонну)
• Односторонний сдвиг (передача реакции сваи)
• Двусторонний сдвиг (Передача реакции сваи)
• Передача нагрузки от колонны к оголовку сваи (длина развертывания)
• Передача нагрузки от сваи к верхушке сваи (длина развертывания)
• Действие на изгиб (армирование на изгиб)

Мы рассмотрим каждый критерий по отдельности.

Односторонний сдвиг для колонны

Мы должны передать нагрузку от колонны на землю через ростверк сваи. Как видно на рисунке ниже, поперечное сечение сваи на расстоянии $d$ от грани колонны становится критическим сечением для проверки на односторонний сдвиг.

Как известно, реакция в фундаменте идет только от свай, а не от всего фундамента. Мы должны позаботиться о том, находятся ли сваи внутри критической секции или вне критической секции.

Итак, снова код решил эту проблему, согласно п. $34.2.4.2$ ИС-456:2000 там написано:

• $D_p/2$ за пределами этого расстояния – учитывается реакция всей сваи, где $D_p$ это диаметр сваи.
• А для другой позиции мы должны выполнить линейную интерполяцию, как показано на рисунке.

Два сдвига для колонны

При рассмотрении конструкции для двухстороннего сдвига критическое сечение будет таким, как показано на рисунке. Площадь поперечного сечения критического сечения несет поперечную силу.

Вторая часть рисунка показывает критическое сечение двухстороннего сдвига на виде сверху. Есть две нагрузки, одна идет от пирса, а другая идет от сваи. Критическое сечение сваи и опоры показано на рисунке.

Вы также можете проверить критическую секцию на изгиб или изгиб сваи. Критическая секция для изгиба будет только на лице колонны. Что вы видите на рисунке.

После определения критических участков для различных типов действий мы можем рассчитать сопротивление, обеспечиваемое конкретным сечением. Для увеличения сопротивления секции теперь мы можем обеспечить армирование.

В этом разделе мы увидим различные типы армирования наголовника сваи. На рисунке ниже показаны детали армирования наголовника сваи. Стержень, идущий от опор, должен продолжать выдерживать высокое усилие сдвига. Следовательно, мы придаем стержням длину развертывания $L_d$.

Выступ в чистоте от $100$ до $150$ мм, как видно на рисунке, обычно предусмотрен в наголовнике сваи. Нижняя арматура должна быть размещена на крышке размером $75$ мм, чтобы развить длину связи, необходимую для обеспечения длины развертывания и для этих стержней.

Модель распорки и стяжки для распределения нагрузки на ростверк сваи

Другой теорией распределения нагрузки является модель распорки и стяжки. Если вы помните наше предыдущее обсуждение, вы можете вспомнить, что стойка является сжимающим элементом. Опоры передают нагрузку через распорку, а затем распорка передает нагрузку на сваи, как показано на рисунке. Сваи принимают на себя вертикальную нагрузку на распорку, но большую роль играет горизонтальная составляющая распорных связей.

На рисунке ниже показана модель распорки и связи механизма передачи нагрузки.

Заключение

В этой статье вы узнали следующие ключевые моменты:

• Проект: Мы также обсудили различные этапы проектирования сваи.
• Односторонний сдвиг: Мы обсудили область, которая сопротивляется одностороннему сдвигу в статье.
• Двусторонний сдвиг: Двусторонний сдвиг сваями и опорами мы видели в статье, а также обсудили ответственный за это критический участок.
• Модель с распорками: Мы обсудили механизм передачи нагрузки в свае с использованием распорок и стяжек.

Приложения для Android

⭐️ ⭐️ ⭐️ ⭐️ ⭐️ 1000+ | 400 000 + загрузок (всего)

Наша цель в eigenplus — научить студентов-строителей анализу конструкций и проектированию, начиная с фундаментальных принципов. Мы делаем это с помощью интерактивных приложений для Android и сопутствующих веб-статей и видео.

Наши приложения помогли более чем 400 тысяч студентов по всему миру, чтобы понять и изучить концепции проектирования конструкций. Ознакомьтесь с нашими приложениями в магазине Google Play.

УЗНАТЬ БОЛЬШЕ

Эта статья была создана группой экспертов компании eigenplus, чтобы убедиться, что она соответствует нашим строгим стандартам качества. В написании этой статьи участвовали следующие лица:

PhD

Ученый-вычислитель с докторской степенью в области перспективного проектирования композитов.

Теги Расчет свай

График изгиба стержней для свайного фундамента с расчетами

🕑 Время чтения: 1 минута

Чтобы четко понимать график изгиба стержней свайного фундамента, необходимо знать типовые детали армирования свайного фундамента. Свайный фундамент — это распространенный тип глубокого фундамента, используемый для поддержки тяжелонагруженных конструкций, когда рассматриваемый участок имеет очень слабый грунт, сжимаемый по своей природе.

Состав:

• Схема типового свайного фундамента
• Конструктивная спецификация и детали армирования свайного фундамента
• Расчет графика изгиба стержней свайного фундамента
  • Этап 1: Длина вертикальной арматуры
  • Этап 2: Внутреннее дистанционное кольцо – количество и длина каждого кольца
  • Этап 3: Наружное спиральное кольцо – Количество и длина каждого кольца
  • Этап 4: График изгиба стержней

Схема типового свайного фундамента Типичное устройство свайного фундамента имеет несущую конструкцию, поддерживаемую наголовником сваи, который, в свою очередь, поддерживается несколькими сваями, как показано на плане и виде спереди на рисунках ниже.

Рис. 1: Устройство свайного фундамента – надстройка, свайный оголовок и сваи

Спецификация конструкции и детали армирования свайного фундамента На рисунке-2 показаны типичные детали армирования и чертеж свайного фундамента. Детали шапки ворса в этой статье не объясняются.

Рис. 2: Детали свайного фундамента

Вся компоновка хорошо понятна из рисунка-2. Каркас сваи имеет вертикальную арматуру, скрепляемую наружным и внутренним кольцами. Армирование в свайном строительстве включает:

1. Вертикальное усиление
2. Усиление наружного кольца
3. Усиление внутреннего кольца

Вышеупомянутые детали упомянуты на рисунке 3 ниже. Внешние кольца выполнены в виде спиральных колец, а внутренние – в виде круглых или спиральных связей.

Рис. 3: Детали поперечного сечения в разрезе A-A на рис. 2

Длина развертки ‘L _d ’ предусмотрена снаружи колонны, врезающейся в оголовок сваи. Рекомендуемая длина анкеровки предусмотрена в нижней части колонны, как показано на рис. 2. Из рисунка:

1. Длина сваи = 20 м
2. Диаметр сваи = 0,6 м
3. Диаметр:
   1. Вертикальная арматура = 20 мм – 12 шт.
   2. Внешнее спиральное кольцо = 8 мм @ 200 мм c/c
   3. Внутренние спиральные стяжки = 16 мм @ 2000 мм c/c
4. Нижняя длина анкерного крепления = 300 мм
5. Длина разработки = 40д
6. Прозрачная крышка = 75 мм

Расчет графика изгиба стержней свайного фундамента

Шаг 1: Длина вертикальной арматуры В случае графика изгиба стержней колонны или сваи возникает необходимость в притирке стержней до достижения длины сваи (20 м). Следовательно, дополнительно предусмотрена длина притирки, равная 5Dd . Поэтому, Общая длина резки для вертикальной арматуры = длина анкеровки в нижней части сваи + высота сваи + длина развертывания (40d) + длина внахлест (50d) – прозрачная крышка внизу. т. е. L _v = 300 + 20000 + 40d +50d -75 = 300 + 20000+ (40 х 12) + (50 х 12) – 75 Общая длина вертикальной арматуры, L _v = 21,3 м Примечание: При вязке стержня рекомендуется вязать посередине, так как вязка на концах стержней будет подвергаться более высоким нагрузкам.
