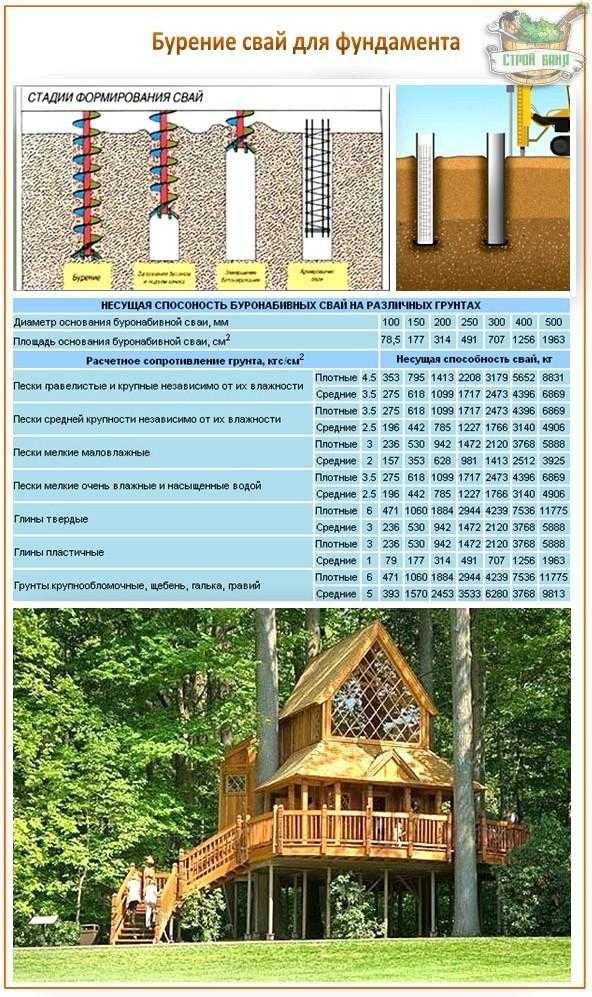

Несущая способность буронабивной сваи: таблица и расчет

Характерным показателем прочности свайного фундамента является несущая способность отдельно взятой сваи. Эта характеристика влияет на общее количество свай в периметре фундамента – регулируя частотность, можно повышать предел нагрузки, которую будет способен выдержать фундамент. Количество буронабивных свай и несущая способность отдельно взятой свайной колонны это взаимосвязанные характеристики, оптимальное соотношение которых определяется путем проведения несложных расчетов.

Содержание

• 1 Подготовка к расчету
  • 1.1 Проведение геологии
• 2 Как использовать данные геологической разведки
• 3 Расчет общей нагрузки
  • 3.1 Расчет временных нагрузок
  • 3.2 Определение несущей способности сваи

Подготовка к расчету

Конструкция буронабивных свай

Исходные данные, которые понадобятся для расчета несущей способности буронабивной сваи, получают в итоге проведения геологических изысканий и подсчета общей предполагаемой нагрузки здания.

Это обязательные этапы расчета, проведение которых обосновано теорией расчета прочностных характеристик буронабивных фундаментов.

Такие показатели как глубина промерзания, уровень залегания грунтовых вод, разновидность грунта и его механические характеристики очень важны для получения точного результата. Информация о глубине промерзании грунта находится в СНиП 2.02.01-83*, данные разделены по климатическим районам, представлены картографически и в виде таблиц.

Не стоит полагаться на данные геологической и гидрогеологической разведки, полученные на соседних участках. Даже в пределах периметра одного земельного надела состояние грунтов оснований может резко изменяться. Три-четыре контрольные скважины в контрольных точках периметра дадут точную информацию о состоянии почв.

Расчет массы постройки ведут с учетом климатического района, расположения здания относительно румба ветров, среднего количества осадков в зимний период, массы строительных конструкций и оборудования.

Этот показатель наиболее значим при проектировании фундамента – данные для проведения этой части расчета, а также схему и расчетные формулы можно найти в СНиП 2.01.07-85.

Проведение геологии

Шурф для проведения геологических изысканий

Проведение геологических изысканий ответственное мероприятие и в массовом поточном строительстве этим занимаются специалисты-геологи. В индивидуальном жилищном строительстве часто проводят самостоятельную оценку состояния грунтов. Не имея опыта проведения изысканий такого уровня очень сложно оценить реальное положение вещей. Работа грамотного специалиста по большей части заключается в визуальной оценке состояния напластований.

Для начала на участке устраивают шуфры – вертикальные выработки грунта прямоугольного или круглого сечения, глубиной от двух метров и шириной достаточной для визуального осмотра основания стенок ямы. Назначение шуфров – раскрытие почвы с целью осуществления доступа к напластованиям, скрытым под верхним слоем грунта.

Геологи измеряет глубину пластов, берет пробу грунта из середины каждого слоя, а также впоследствии наблюдает за накоплением воды на дне забоя. Вместо шуфров могут устраиваться круглые скважины, из которых с помощью специального устройства вынимают керн или берут локальные пробы.

Шуфры укрывают на некоторое время – два-три дня – ограничивая попадание атмосферных осадков. После оценивают уровень воды, поднявшийся в полости скважины – эта отметка, отсчитанная от верхней границы, и будет уровнем залегания грунтовых вод.

Все полученные данные заносятся в сводную таблицу.Кроме того, составляется профиль сечения грунта, который позволяет предугадать состояние грунтов в точках, где бурение не производилось. При самостоятельной оценке оснований следует руководствоваться сведениями, представленными в СНиП 2.02.01-83* и ГОСТ 25100-2011, где в соответствующих разделах представлены классификации грунтов с описаниями, методы визуального определения типов грунта и характеристики в соответствии с типами.

Как использовать данные геологической разведки

Поле буронабивных свай

После того как проведена геология местности – самостоятельно или нанятыми специалистами – можно приступать к определению начальных геометрических характеристик свай.

Нас интересуют тип грунта, показатель коэффициента неоднородности грунта, глубина промерзания и уровень расположения грунтовых вод. Схема расчета несущей способности буронабивной сваи для различных типов грунтов находится в приложениях СП 24.13330.2011.

Глубина заложения сваи должна быть как минимум на полметра ниже глубины промерзания, чтобы предотвратить воздействие морозного пучения грунтов на опорную часть колонны. Средняя глубина промерзания в центральной полосе России 1,2 метра, значит, минимальная длина сваи должна составлять в таком случае 1,7 метра. Значение меняется для отдельно взятых регионов.

Не только относительная влажность, но и взаимное расположение нижней отметки промерзания грунта и глубины залегания грунтовых вод. В холодное время года высоко расположенные замерзшие грунтовые воды будут оказывать сильное боковое давление на тело свайной колонны – такие грунты сильно деформируются и считаются пучинистыми.

Некоторые грунты, характеризующихся как слабые, высокопучинистые и просадочные, не подходят для устройства свайных фундаментов – для них больше подходят ленточные или плитные фундаменты. Определить тип грунта, а также тип совместимого фундамента, значит исключить скорое разрушение конструкций. Показатели неоднородности грунта, указанные в таблицах вышеперечисленных нормативных документов, используются в дальнейших расчетах.

Расчет общей нагрузки

Сбор нагрузок позволяет определить массу здания, а значит усилие, с которым постройка будет воздействовать на фундамент в целом и на его отдельно взятые элементы. Существует два типа нагрузок, воздействующих на опорную конструкцию – временные и постоянные. Постоянные нагрузки включают в себя:

• Массу стеновых конструкций;
• Суммарную массу перекрытий;
• Массу кровельных конструкций;
• Массу оборудования и полезной нагрузки.

Посчитать массу конструкций можно, определив объем конструкций, и умножив его на плотность использованного материала. Пример расчета массы для одноэтажного здания с железобетонными перекрытиями, кровлей из керамической черепицы и со стенами 600 мм из железобетона, размерами 10 на 10 метров в плане, высотой этажа 2 метра:

• Вычисляем объем стен, для этого умножаем площадь поперечного сечения стены на периметр. Получаем V стены = 20 ∙ 2 ∙ 0,6 = 24 м3. Полученное значение умножаем на плотность тяжелого бетона, которая равняется 2500 кг/см3. Итоговая масса стеновых конструкций умножается на коэффициент надежности, для бетона равный k = 1,1. Получаем массу M стены = 66 т.
• Аналогично считаем объем перекрытий(подвального и чердачного),масса которых при толщине 250 мм будет равняться Мпк = 137,5 т, с учетом аналогичного коэффициента надежности.
• Вычисляем массу кровельных конструкций. Масса кровли для 1 м2 металлочерепицы – 65 кг, мягкой кровли – 75 кг, керамической черепицы – 125 кг.
  Площадь двускатной кровли для здания такого периметра будет составлять примерно 140 м2, а значит масса конструкций составит Мкр = 17,5 т.
• Общий размер постоянной нагрузки будет равняться Мпост = 221 т.

Коэффициенты надежности для различных материалов находятся в седьмом разделе СП 20.13330.2011. При расчете следует учитывать массу перегородок, облицовочных материалов фасада и утеплителя. Объем, который занимают оконные и дверные проемы не вычитают из общего объема для простоты вычислений, поскольку он составляет незначительную часть общей массы.

Расчет временных нагрузок

Ростверк на винтовых сваях

Временные нагрузки рассчитываются в соответствии с климатическим районом и указаниями свода правил «Нагрузки и воздействия». К временным относятся снеговая и полезная нагрузки. Полезная нагрузка для жилых зданий составляет 150 кг на 1 м2 перекрытия, а значит общее число полезного веса будет равняться Мпол = 15 т.

Масса оборудования, которое предполагается установить в здании, также суммируется в этот показатель.

Для определенного типа оборудования применяется коэффициент надежности, расположенный в вышеуказанном своде правил.

Существуют различные типы особых нагрузок, которые также необходимо учитывать при проектировании. Это сейсмические, вибрационные, взрывные и прочие.

Снеговая нагрузка определяется по формуле:

где ce – коэффициент сноса снега, равный 0,85;

ct – термический коэффициент, равный 0,8;

m – переходный коэффициент, для зданий в плане менее 100 м принимаемый по таблице Г вышеуказанного СП;

St – вес покрова снега на 1 м2. Принимается по таблице 10.1, в зависимости от снегового района.

Показатели временных нагрузок суммируются с постоянными и получается количественный показатель общей нагрузки здания на фундамент. Это число используется для расчета нагрузки на одну свайную колонну и сравнения предела прочности. Для удобства расчета и наглядности примера примем временные нагрузки Мвр = 29 т, что в сумме с постоянными даст Мобщ = 250 т.

Посмотрите видео, как правильно рассчитать нагрузку на основание.

Определение несущей способности сваи

Геометрические параметры сваи и предел прочности это взаимосвязанные величины. В данном примере, нагрузка на один метр фундамента будет составлять 250/20 = 12,5 тонн.

Расчет предела предела нагрузки на отдельно взятой буронабивной сваи ведут по формуле:

где F – предел несущей способности; R – относительное сопротивление грунта, пример расчета которого находится в СНиП 2.02.01-83*; А – площадь сечения сваи; Eycf, fi и hi – коэффициенты из вышеуказанного СНиП; y – периметр сечения свайного столба, разделенный на длину.

Посмотрите видео, как проверить несущую способность сваи с помощью профессионального оборудования.

Для сваи полутораметровой длины диаметром 0,4 метра несущая способность будет равняться 24,7 тонны, что позволяет увеличить шаг свайных колонн до 1,5 метров. В таком случае нагрузка на сваю будет составлять 18, 75 тонн, что оставляет довольно большой запас прочности. Изменением геометрических характеристик, а также шага свайных колонн регулируется несущая способность. Данная таблица, представленная ниже, показывает зависимость несущей способности полутораметровой сваи от диаметра:

Зависимость несущей способности от ширины сваи

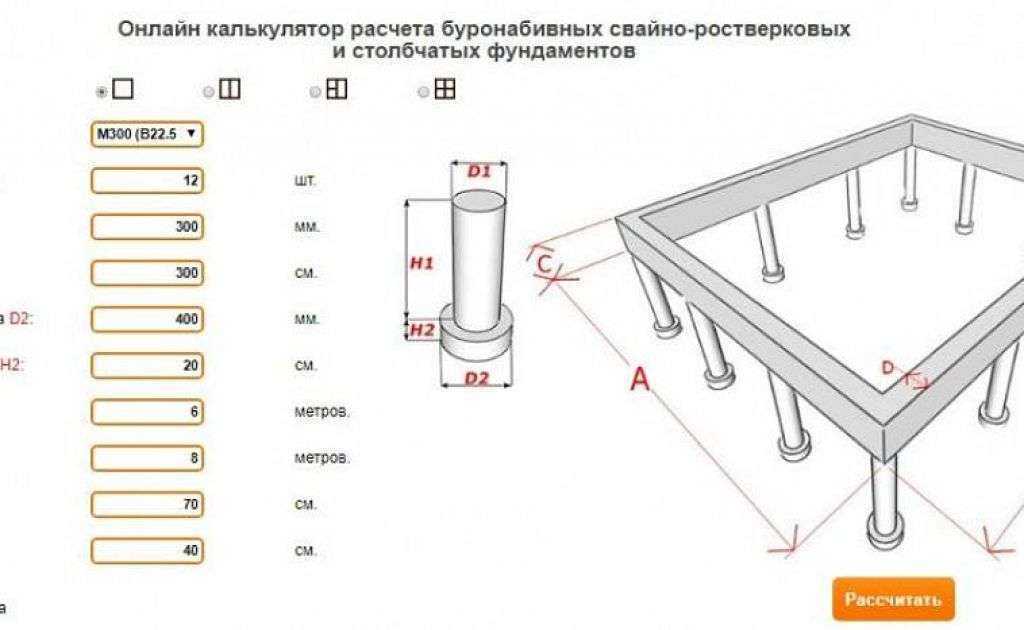

Существует масса сервисов, позволяющих провести расчет несущей способности сваи онлайн. Пользоваться следует только проверенными порталами, с хорошими отзывами.

Важно не превышать допустимую нагрузку на сваю и оставлять запас прочности – немногие сервисы умеют планировать распределение нагрузки, поэтому следует обратить внимание на алгоритм расчета.

Калькулятор расчета раствора для бетонирования сваи

При строительстве и жилых частных домов, и хозяйственных пристроек нередко прибегают к созданию для них свайного фундамента. К такому решению нередко приводят особенности участка под строительство: малая несущая способность грунтов в верхних слоях, склонность их к зимнему морозному вспучиванию, выраженно большая глубина промерзания, значительный перепад площадки по высоте. Впрочем, иногда свайный фундамент выбирается и из чисто экономических соображений, как наиболее рентабельный и простой в возведении для конкретного строения.

Калькулятор расчета раствора для бетонирования сваи

Сваи в таких фундаментах бывает разные. Чаще они имеют круглое сечение, и тогда в роли опалубки для их бетонирования выступают металлические асбестоцементные или пластиковые трубы или даже просто свернутые из рубероида «тубусы». Практикуется применение и прямоугольных в сечении свай – для их формирования могут применяться деревянные или пластиковые многоразовые опалубки, кирпичная «колодезная» кладка. Но общее у них одно – после установки армирующего каркаса, полость сваи заполняется доверху бетонным раствором.

А сколько потребуется подготовить бетона для заливки? На глаз определить бывает непросто – легко можно ошибиться, так как объёмы – «штука обманчивая». Предлагаем применить калькулятор расчета раствора для бетонирования сваи – он не только покажет необходимый объем бетона, но и подсчитает количество ингредиентов для его самостоятельного замешивания.

Ниже будет дано несколько кратких пояснений.

Калькулятор расчета раствора для бетонирования сваи

Перейти к расчётам



Укажите запрашиваемые параметры и нажмите «РАССЧИТАТЬ КОЛИЧЕСТВО БЕТОНА И ИНГРЕДИЕНТОВ ДЛЯ ЕГО ИЗГОТОВЛЕНИЯ»

Сечение столба (сваи) фундамента

– прямоугольное – круглое

Длина сечения, м

Ширина сечения, м

Общая высота столба (сваи), м,

Пояснения по проведению расчетов

• Для начала пользователю предлагается выбрать тип сечения сваи – прямоугольное или круглое. В зависимости от этого откроются соответствующие окна ввода данных.
• Если выбрана прямоугольная свая, то необходимо будет указать размеры сечения –длину и ширину. После этого вводится высота сваи. Понятно, что под высотой подразумевается ее общий размер, включающий и заглубленную часть, и выступающую над поверхностью грунта на проектный уровень. Все значения вводятся в метрах.
• При расчете раствора для круглой в сечении сваи будет предложено указать ее диаметр. Если в качестве внешней оболочки сваи используется толстостенная труба, то указывается ее внутренний диаметр. Высота указывается по аналогии со сваями прямоугольного сечения.
• При возведении свайных фундаментов на грунтах с невысокой несущей способностью нередко делают уширение сваи в области ее пятки (так называемая «технология ТИСЭ»). С помощью специальных насадок на бур в грунте выбирается полусферическая полость, которая после заполнения бетоном и его полного созревания резко увеличивает способность опоры выдерживать вертикальные нагрузки. Естественно, расход бетона при такой технологии увеличивается, и весьма значимо.

Цены на винтовые сваи

винтовые сваи

Принцип создания сваи по технологии ТИСЭ

Поэтому для круглых в сечении свай будет предложено два пути расчета:

— Первый: свая без уширения, и никаких дополнительных данных указывать не надо.

— Второй: свая с уширением в области подошвы. Откроется дополнительное поле ввода данных, где необходимо указать диаметр этого уширения. Как правило, для свай используются насадки, создающие «полусферы» диаметром 400, 500 или 600 мм.

• Итоговое значение будет показано «с учетом 10% запаса):

— объемом бетонного раствора, необходимого для заливки сваи;

-— количеством исходных ингредиентов для самостоятельного изготовления этого количества бетона марочной прочности М200.

Как провести самостоятельные расчеты свайно-винтового фундамента?

Одной из разновидностей свайных фундаментов является свайно-винтовой вариант. Кстати, при его строительстве также настоятельно рекомендуется полностью заполнять трубы бетоном. Об особенностях проектирования свайно-винтовых фундаментов – читайте в специальной публикации нашего портала.
