Диаметр арматуры для ленточного фундамента: какую использовать

Содержание статьи

Фундамент — наиболее ответственная конструкция здания. После обратной засыпки котлована доступ к нему ограничен, и исправление каких-либо недостатков становится сложной задачей. Важно обеспечить достаточную прочность конструкции еще на стадии проектирования.

Зачем армируется ленточный фундамент

Бетон отлично работает на сжатие, но плохо справляется с изгибом. Грунт считается упругим основанием, которое не предотвращает небольшие прогибы ленты фундамента. Для увеличения прочности конструкции при воздействии поперечной нагрузки закладывают продольные стальные стержни.

Вся арматура в конструкции делится на два типа: рабочая и конструктивная. В ленточном фундаменте рабочим армированием становятся продольные пруты. Они подбираются расчетом. Конструктивное армирование назначается из минимальных требований нормативных документов, расчет не проводится. Они устанавливаются для совместной работы отдельных продольных стержней.

Классы арматуры и марки стали

Арматура отличается не только диаметром. Очень важно правильно выбрать класс изделий. Стержневая сталь обозначается маркировкой А, а проволочная Вр. Для фундамента используют металл класса по пределу текучести А400 (Аlll — устаревшая маркировка). Пруты легко отличают визуально:

А240 (Al) — гладкая поверхность;
А300 (All) — периодический профиль с кольцевым рисунком;
Необходимая для фундамента А400 (Alll) — периодический серповидный профиль, или как еще называют «елочкой».

Разрешается применять армирование более высоких классов, но в большинстве случаев это экономически не выгодно. Понижение класса арматуры не допускается.

При изготовлении стержней руководствуются ГОСТ «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия». По этому документу арматура класса А400 изготавливается из стали с марками 5ГС, 25Г2С, 32Г2Рпс. Потребитель сам выбирает, какое сырье применять. При отсутствии в заказе марки стали, ГОСТ разрешает производителю назначать ее самостоятельно.

Помимо всего в нормативном документе указаны правила приемки арматуры, методы испытаний, условия транспортировки и хранения.

Минимальные диаметры арматуры

При расчете вычисляется суммарная площадь всей рабочей арматуры, а количество и сечение отдельных стержней уже подбирается по сортаменту.

Для удобства ограничения по диаметрам сводятся в одну таблицу.

Назначение армирования		Минимальный диаметр стержней
Рабочее продольное	при стороне менее 3 м	суммарное сечение всего армирования — 0,1% от общего поперечного сечения ленточного фундамента, каждый стержень диаметром не менее 10 мм
	при стороне более 3 м	то же, каждый стержень диаметром не менее 12 мм
Конструктивное поперечное		6 мм
Конструктивное вертикальное при высоте ленты менее 80 см		6 мм
Конструктивное вертикальное при высоте ленты более 80 см		8 мм

Требование по подбору рабочей арматуры приведены в СП «Бетонные и железобетонные конструкции. Основные положения». Этот документ 2012 года является актуализированной редакцией одноименного СНиП, выпущенного в 2003 году. Основная информация в документах идентична, внесены лишь небольшие изменения. Более подробные указания представлены в Пособии по проектированию бетонных и железобетонных конструкций без предварительного напряжения арматуры.

Диаметр более 40 мм нельзя использовать для бетонных конструкций.

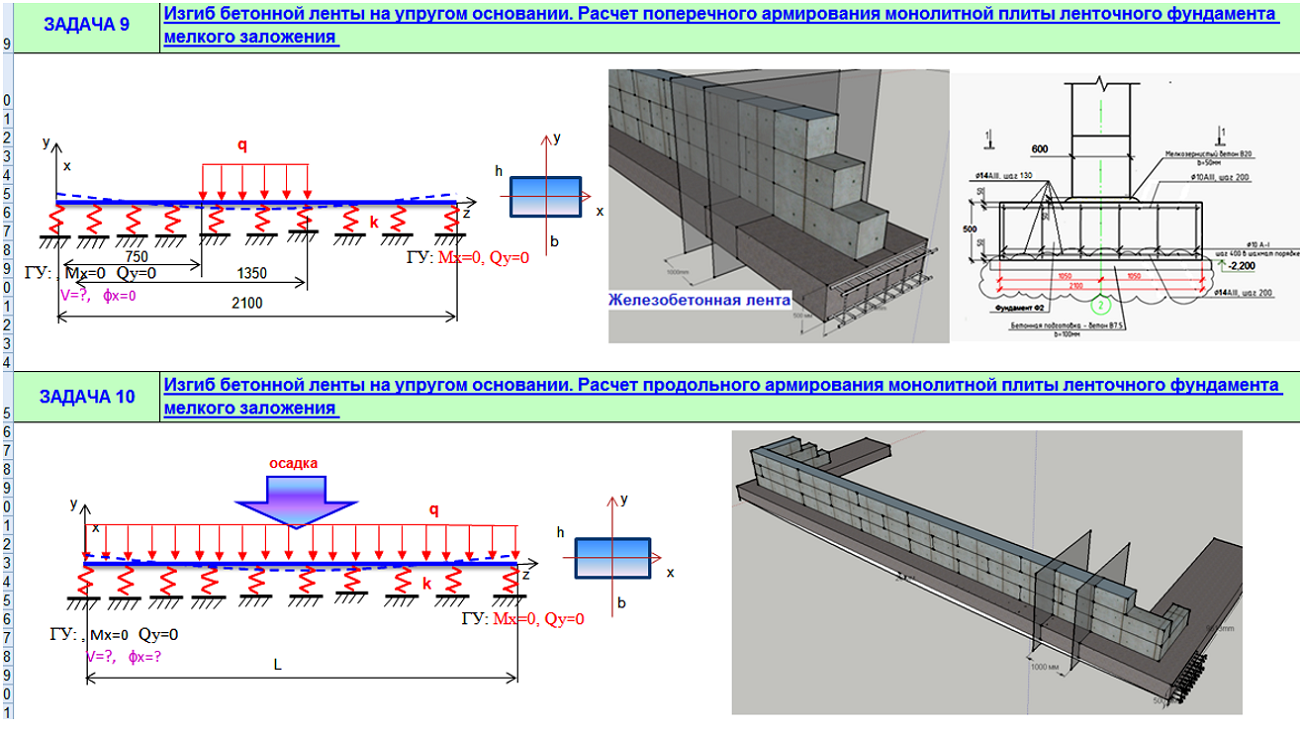

Расчет рабочего армирования

При возведении серьезных сооружений требуются подробные расчеты ленточного фундамента, которые с точностью определят какую арматуру использовать для данной конструкции. Все расчеты в строительстве проводятся по предельным состояниям, то есть определяются минимальные условия, в которых элемент будет выполнять свою функцию.

Первая группа предельных состояний — расчет по прочности. Обеспечивается надежность и безопасная эксплуатация конструкции.
Вторая группа предельных состояний — расчет по жесткости. Предотвращает чрезмерное раскрытие трещин, перекосы, большие прогибы.

Вычисления по данным формулам трудоемки и требуют наличия технического образования. Для упрощения проектирования небольших частных зданий, армирование ленточного фундамента принимают исходя из минимальных значений.

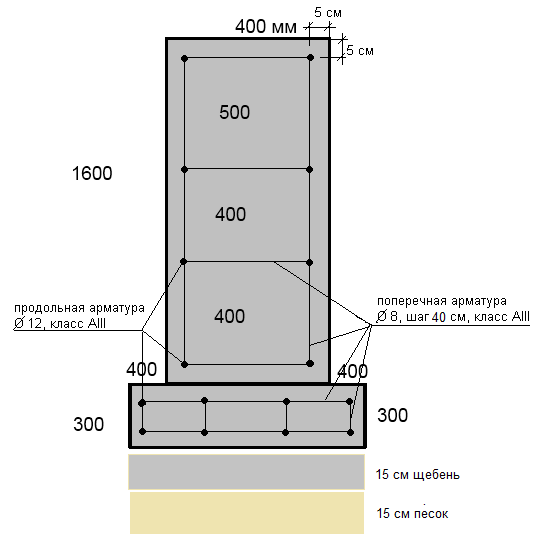

Пример расчета стержней для ленточного фундамента

Исходные данные:

высота ленты — 100 см;
ширина ленты — 40 см.

Требуется сконструировать каркас для индивидуального жилого дома. Используется продольная, поперечная и вертикальная арматура. Вертикальная принимается сечением 8 мм и устанавливается с шагом 25 см. Поперечная горизонтальная монтируется с таким же шагом, но диаметром 6мм.

Для того, чтобы определить какая нужна рабочая арматура выполняют простое вычисление

Площадь поперечного сечения фундамента = ширина*высота = 100 см * 40 см = 4000 см².
Требуемая площадь сечения стержней арматуры = 0,1% * 4000 см² = 4 см².

Далее чтобы определить, какую арматуру использовать, необходимо обратиться к сортаменту. Число прутов принимается четное, чтобы равномерно распределить их в нижнем и в верхнем горизонтальном слое.

Диаметр арматуры, мм	Суммарная расчетная площадь поперечного сечения арматурных стержней, см²					Масса 1 метра арматуры, кг
Диаметр арматуры, мм	2 стержня	4 стержня	6 стержней	8 стержней	10 стержней	Масса 1 метра арматуры, кг
8	применяется только при высоте фундамента 15 см и менее, что не подходит для ленточных конструкций	2,01	3,02	4,02	5,03	0,395
10		3,14	4,71	6,28	7,85	0,617
12		4,52	6,79	9,05	11,31	0,888
14		6,16	9,23	12,37	15,39	1,21
16		8,04	12,06	16,08	20,11	1,58
18		10,18	15,27	20,36	25,45	2,0
20		12,56	18,85	25,13	31,42	2,47

Для данного ленточного фундамента минимальный диаметр равняется 12 мм согласно документу «Армирование элементов монолитных железобетонных зданий. Пособие по проектированию» , его и принимаем. По сортаменту потребуется 4 стержня: 2 располагаются снизу и 2 сверху.

Если применяются стержни разных диаметров (те, которые имеются в наличии), пруты больших размеров располагают снизу.

Расчет количества арматуры на фундамент

Исходные данные:

материалы указаны в предыдущем пункте;
длина стен ленточного фундамента — 40 м.

Требуется рассчитать массу арматуры всех диаметров для ленточного фундамента.
Рабочее горизонтальное армирование

Длина: периметр здания*количество стержней в сечении + запас на нахлест при сварке прутов = 40*6+5 = 245 м.
Анкеровка углов: количество стержней в сечении*количество углов*минимальная длина анкеровки (50 диаметров арматуры) = 6*4*(50*12) = 14,4 м.
Масса: длина*массу одного метра = (245+14,4)*0,888 = 230,3 кг прутов диаметром 12 мм.

Конструктивное горизонтальное армирование
Длина стержней принимается в зависимости о ширины стенки ленты за вычетом защитного слоя бетона — по 2-3 см с каждой стороны.

Принимаем продольные пруты 34 см.

Количество стержней: периметр здания/шаг хомутов(в предыдущем пункте принято 25 см) = 40/0,25 = 160 шт.
Общая длина: количество*длина одного прута = 160*0,34 = 54,4 м.
Масса: 54,4*0,222 (в таблице выше не указано, но имеется в полном сортаменте) = 12,1 кг стержней диаметром 6 мм.

Конструктивное вертикальное армирование
Все как в предыдущем пункте, стержни устанавливаются длинной равной:
Высота ленточного фундамента минус 3 см*2 = 100 — 3*2 = 94 см.

Количество стержней: периметр здания/шаг хомутов(в предыдущем пункте принято 25 см) = 40/0,25 = 160 шт.
Общая длина: количество*длина одного прута = 160*0,94 = 150,4 м.
Масса: 150,4*0,395 = 59,41 кг стержней диаметром 8 мм.

Для удобства полученные цифры можно свести в таблицу.

Назначение	Диаметр	Общая масса
Рабочая	12 мм	230,3 кг
Поперечная	6 мм	12,1 кг
Вертикальная	8 мм	59,41 кг

Рекомендуем прочитать:

Можно ли использовать стеклопластиковую арматуру для ленточного фундамента.

Как правильно армировать ленточный фундамент.

Расчет диаметра арматуры занимает не больше 10 минут, но позволит избежать перерасхода материала или затрат на ремонт ленточных фундаментов. Полученную в последнем пункте таблицу удобно использовать при покупке материала.

Совет! Если вам нужны строители для возведения фундамента, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Калькулятор арматуры

Расчет арматуры

Калькулятор арматуры 1

Рассчитает общий вес арматуры, ее общий объем, вес одного метра и одного стержня арматуры.
По известным диаметру и длине арматуры.

Калькулятор арматуры 2

Рассчитает общую длину арматуры, ее объем и количество стержней арматуры, вес одного метра и одного стержня.
По известным диаметру и общему весу арматуры.

Расчет основан на весе одного кубического метра стали в 7850 килограмм.

Расчет арматуры для строительства дома

При строительстве дома очень важно правильно рассчитать количество арматуры для фундамента. Сделать это вам поможет наша программа. С помощью калькулятора арматуры можно, зная вес и длину одного стержня узнать общий вес необходимой вам арматуры, либо необходимое количество стержней и их общую длину. Эти данные помогут быстро и легко рассчитать объем арматуры для выполнения необходимых вам работ.

Расчет арматуры для разного типа фундаментов

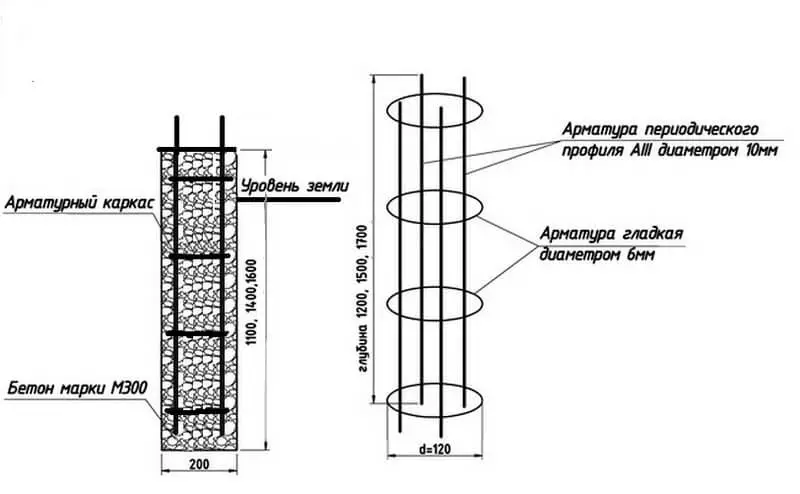

Для расчета арматуры нужно также знать и тип фундамента дома. Здесь существует два распространенных варианта. Это плитный и ленточный фундаменты.

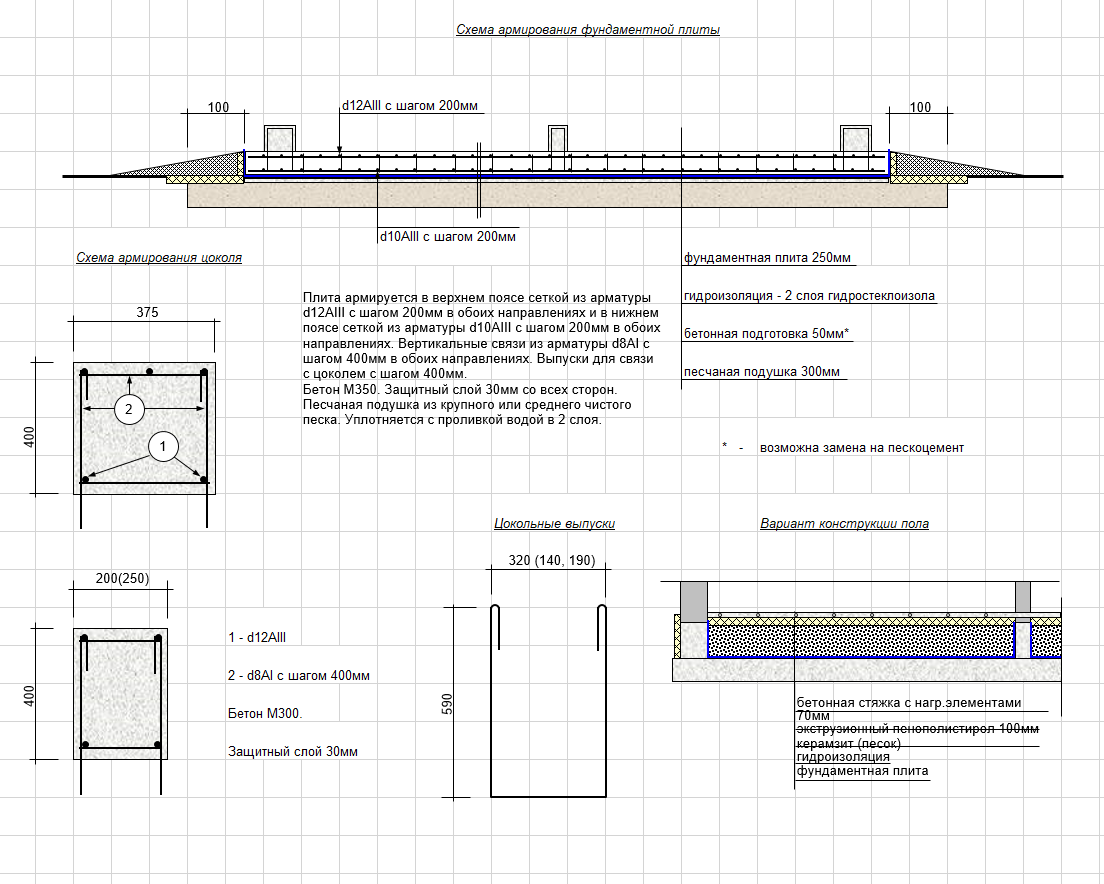

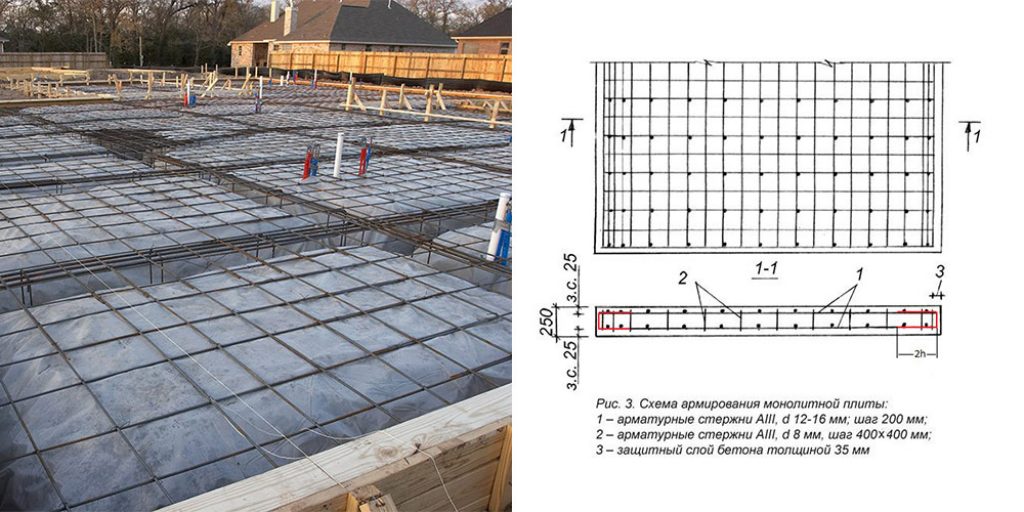

Арматура для плитного фундамента

Плитный фундамент применяется там, где на пучинистый грунт требуется установить тяжелый дом из бетона или кирпича с большими по массе железобетонными перекрытиями. В таком случае фундамент требует армирования. Производится оно в два пояса, каждый из которых состоит из двух слоев стержней, расположенных перпендикулярно друг к другу.

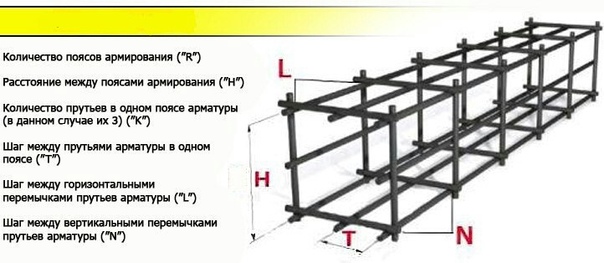

Рассмотрим вариант расчета арматуры для плиты, длина стороны которой составляет 5 метров. Арматурные стержни размещаются на расстоянии порядка 20 см друг от друга. Следовательно, для одной стороны потребуется 25 стержней. На краях плиты стержни не размещаются, значит, остается 23.

Теперь, зная количество стержней, можно рассчитать их длину. Здесь следует обратить внимание, что пруты арматуры не должны доходить до края 20 см, а, значит, исходя из длины плиты, длина каждого стержня составит 460 см. Поперечный слой, при условии, что плита имеет квадратную форму, будет таким же. Также мы должны рассчитать количество арматуры, необходимое для соединения обоих поясов.

Предположим, что расстояние между поясами 23 см. В таком случае одна перемычка между ними будет иметь длину в 25 см, так как еще два сантиметра уйдут на крепление арматуры. Таких перемычек в нашем случае будет 23 в ряду, поскольку они делаются в каждой ячейке на пересечении поясов арматуры. Располагая этими данными, мы можем приступать к расчету с помощью программы.

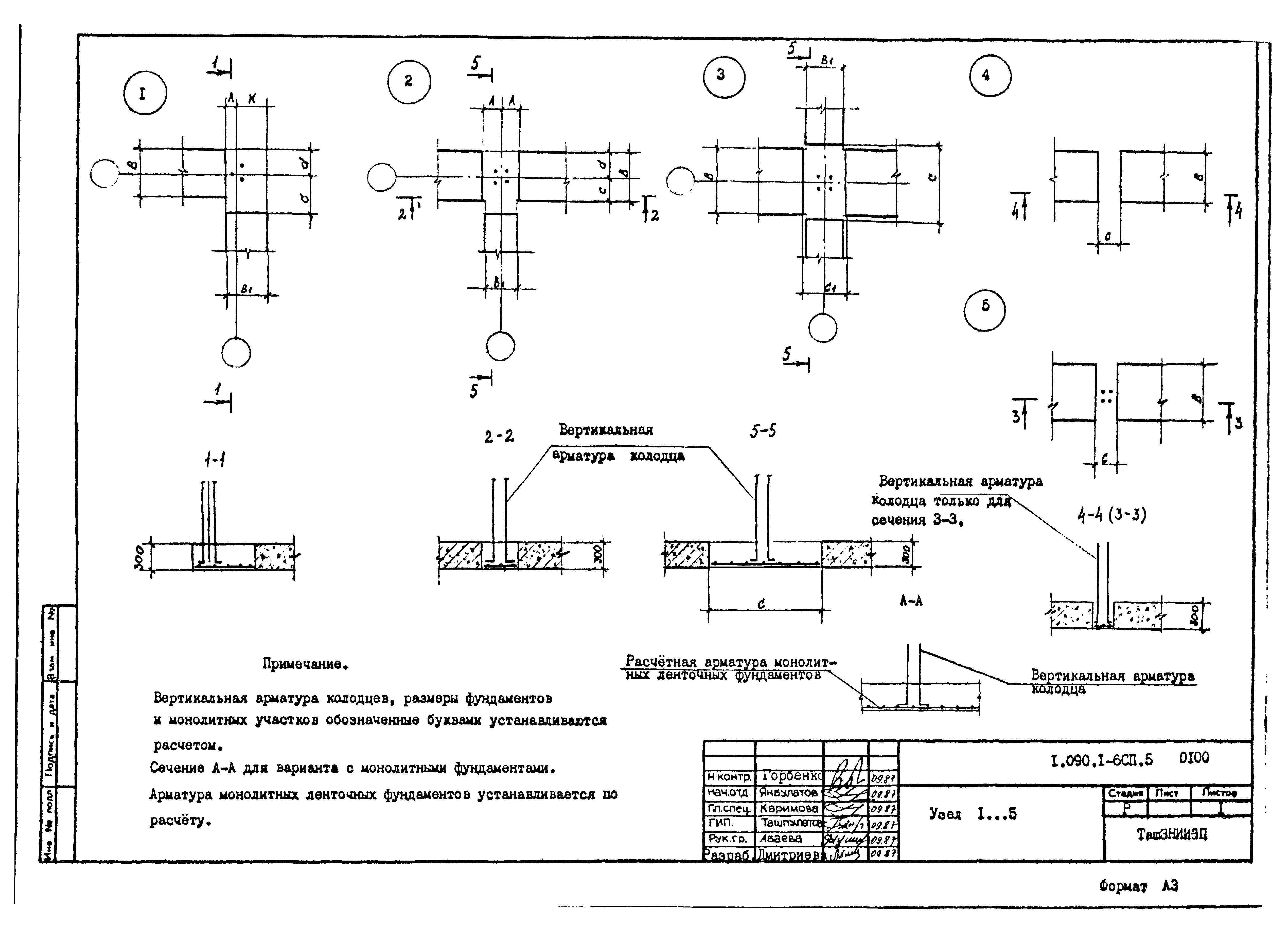

Арматура для ленточного фундамента

Ленточный фундамент используется там, где на не слишком устойчивом грунте предполагается возводить тяжелый дом. Представляет собой такой фундамент ленту из бетона или железобетона, которая тянется по всему периметру здания и под основными несущими стенами. Армирования такого фундамента также производится в 2 пояса, но благодаря специфике ленточного фундамента арматуры на него потребляется гораздо меньше, а, значит, и стоить он будет дешевле.

Правила раскладки арматуры примерно те же, что и для плиточного фундамента. Только стержни должны оканчиваться уже в 30-40 см от угла.

А каждая перемычка должна на 2-4 см выступать за прут, на котором она лежит. Расчет вертикальных перемычек осуществляется по тому же принципу, что и при подсчете необходимой длины арматуры для плитного фундаменты.

Обратите внимание, что и в первом, и во втором случаях арматуру необходимо брать с запасом минимум в 2-5 процентов.

Онлайн калькулятор ленточного фундамента: расчет арматуры, бетона, опалубки.

Скачать, сохранить результат

Выберите способ сохранения

Информация

Ленточный фундамент — сборное либо монолитное основание из высокопрочных железобетонных блоков, которые укладывают по периметру будущего строения, а также в зонах несущих конструкций. Формирование ленточного фундамента не предполагает привлечение тяжёлой строительной техники, но при этом требует абсолютной точности расчётно-измерительных операций. Интерактивный калькулятор ленточного фундамента позволит быстро и безошибочно рассчитать долю песка, цемента и щебня при изготовлении бетона вручную, размеры ленты, а также параметры опалубки и арматуры основания для дома из пенобетона или газобетона.

Преимущества онлайн калькулятора ленточного фундамента

Экономит время, нервы, силы и средства при составлении сметы расходов на закупку стройматериалы.

Позволяет оценить объём созидательных действий, а также спрогнозировать сроки формирования фундамента ленточного типа.
Грамотный расчёт параметров арматуры и бетона гарантирует высокую прочность и надёжность внутреннего каркаса конструкции.
Возможность мгновенно рассчитать параметры для монолитного или сборного, малозаглубленного либо глубоко заложенного фундамента ленточного типа.
Опции 2D и 3D визуализации позволяют наглядно оценить адекватность расчётных манипуляций и своевременно внести необходимые поправки.

Задачи, которые решает калькулятора

Расчёт арматуры на ленточный фундамент помогает определить общую длину и вес арматурного каркаса, а также минимальный диаметр поперечных и продольных стержней, количество рядов в поясах арматуры, шаг хомутов и величину нахлёста. Расчёты производятся в соответствии с правилами СП 52-101-2003.

Расчёт бетона на ленточный фундамент даёт информацию о долях песка, щебня и цемента, а также весе основного стройматериала для заливки ленточного фундамента. Результаты расчётов позволяют грамотно и компетентно распределить нагрузку на сегменты конструкции.

Расчёт опалубки конкретизирует общую длину периметра, а также площадь подошвы и наружной боковой грани железобетонной ленты.

Онлайн калькулятор для расчёта ленточного фундамента работает для вас совершенно бесплатно. По любому вопросу пишите чуть ниже в комментариях – мы Вам обязательно поможем.

поделиться и оценить

Смотрите также:

Добавить комментарий

Расчет арматуры на ленточный фундамент

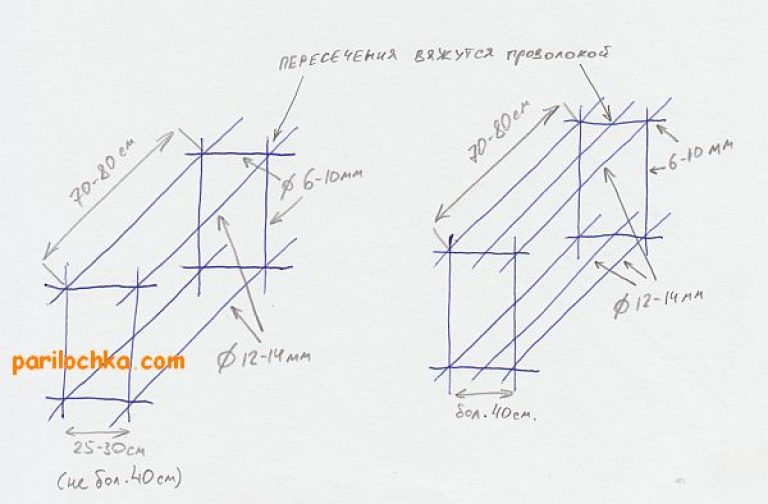

Ленточный фундамент наиболее распространен при самостоятельном возведении различных построек. Однако заливка в опалубку одного лишь бетонного раствора не делается. Для укрепления фундамента производится его армирование, что значительно усиливает конструкцию и повышает ее несущую способность.

На практике для обустройства такого «проволочного» каркаса используется металлический пруток (можно использовать новейшую композитную арматуру). Он может быть гладким или ребристым, иметь различный диаметр. Но в процессе подготовки к проведению работ необходимо рассчитать арматуру для ленточного фундамента с помощью удобного онлайн-калькулятора. Ведь если его окажется значительно больше, то куда потом девать излишки? А если не хватит, то это задержка, простой, потеря времени.

Что учесть при расчете

Любой металл подвержен коррозии. Следовательно, надежность конструкции, в которой он был использован, при его прямом контакте с водой резко снижается. В процессе монтажа, а также при дальнейшей эксплуатации бетон частично начинает крошиться. Плюс к этому, в него с разной степенью интенсивности (в зависимости от марки, наличия или отсутствия различных добавок, качества гидроизоляции) постепенно впитывается влага. Для защиты от нее арматуры каркас монтируется таким образом, чтобы все его части (прутки) отстояли от поверхности заливки примерно на 50 мм. Причем с любой стороны – с боков, сверху, снизу.
Нагрузка на вертикальные (и поперечные) части каркаса (прутки) ниже, чем на продольные. Поэтому для экономии можно использовать продукцию с меньшим диаметром. Обычно для ленточного монолита частного строения берут пруток 10 или 12 мм (для продольной укладки) и 6 или 8 мм – для вертикальной и поперечной.
Если лента имеет разную ширину (например, по периметру и внутри строения, под несущие перегородки), то расчет производится отдельно для каждой части.
Соединение продольных элементов делается с взаимным перекрытием – примерно на 50 см. Следовательно, длина каждого последующего прутка «уменьшается» на эту величину.
При заливке бетона каркас «распирает» под тяжестью раствора, особенно если использован заполнитель с крупными фракциями. Поэтому для укрепления конструкции дополнительно из этого же прутка по всему периметру ставятся скобы (в виде буквы «П»), которые «стягивают» боковые стенки «решетки».
Количество рядов по горизонтали и вертикали зависит от параметров ленты – ее ширины и глубины закладки (высоты). Чтобы не заниматься вычислениями по формулам, в которых и не каждый разберется, используют ориентировочные данные. Для небольших частных построек этого вполне достаточно.

Расстояние между прутками в горизонтальной плоскости выбирается так, чтобы между ними было не более 25 – 30 см. Как правило, они укладываются по 4 штуки в ряд. Между вертикальными элементами (и поперечными) – от 30 до 60 см по всей ленте.

Расчет производится на основании проекта, по которому будет возводиться дом. Исходными данными являются параметры монолита. Все данные замеров, во избежание путаницы, записываются в метрах.

Калькулятор расчета

Приведем сам алгоритм, выбрав произвольные данные. Подставить истинные их значения для конкретной конструкции труда не составит.

Измеряется длина ленты – L. Вдоль нее будет уложено в одном ряду, к примеру, 4 прутка. Допустим, таких рядов, в соответствие с глубиной заливки, будет 3. Следовательно, общая длина прутка = L х 4 х 3.
Количество мест соединений продольных элементов 24. Мы знаем, что каждое из них «уменьшает» пруток на длину перекрытия. Следовательно, получается: 50 см х 24 = 120 см = 12м.
По всей длине нужно уложить скобы, поперечные и вертикальные прутки.
Общая длина материала получается:

(L х 4 х 3) + 12 м + (длина поперечин, умноженная на их количество) + (длина вертикальных прутков х на количество) + (длина скобы х на количество).

Но это, если вся конструкция собирается из материала одного и того же сечения. В случае использования прутков различных диаметров подсчет ведется для каждого из них отдельно. Весь процесс армирования подробно описан в этой статье.

При наличии внутренних несущих стен для их основания вычисления проводятся по той же методике.

Несколько советов:

Ребристый пруток (в отличие от гладкого) более надежно «сцепляется» с бетонным раствором.
Необходимо выбирать прутки такой длины, чтобы при их продольной укладке было как можно меньше стыков.

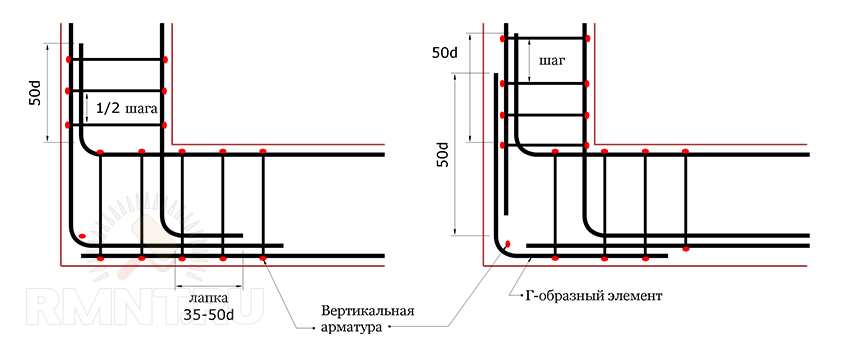

Соединения по углам ленты не допускаются. Только – изгиб прутков.
Материала для арматуры нужно брать чуть больше требуемого, так как отрезки прутков могут понадобиться и для других целей. Например, установить закладные при облицовке газобетонных стен кирпичной кладкой. Вариантов много, поэтому нужно учесть все нюансы строительства, чтобы не ездить на закупки по несколько раз.

Как выбрать арматуру для фундамента: виды, марки, расчет

Важный элемент фундамента — арматура

Строительство многих стационарных построек связано с необходимостью установки фундамента того или иного вида. Все их можно разделить на два типа – бетонные и кирпичные. Для обеспечения максимальной прочности первого вида оснований обязательным элементом является присутствие каркаса из стержней круглого сечения, называемых арматурой. Их наличие обеспечивает стойкость к изгибающим и растягивающим нагрузкам. О том, какая бывает арматура для фундаментов, правилах ее выбора и расчета и пойдет речь в дальнейшем.

Виды фундаментной арматуры

Наличие арматуры для фундамента в бетонной заливке позволяет значительно увеличить прочностные характеристики конструкции. Связано это с наличием внутренних элементов жесткости, прочно связанных между собой. В настоящее время в строительстве нашли применение следующие виды арматуры:

Разновидности арматуры

Пластиковая – современный аналог, активно распространяющийся на строительном рынке. Отсутствие длительного опыта использования не позволяет однозначно судить о преимуществах и недостатках этого материала. Ниже остановимся на них подробнее.
Стальная – традиционный вариант, прошедший испытание временем и веками эксплуатации, которые и выявили основные преимущества данного материала. В свою очередь, данный вид подразделяется на два подвида:

Гладкая арматура представляет собой стальные стержни круглого сечения с гладкой цилиндрической поверхностью;
Рифленая отличается наличием на поверхности прута выпуклых элементов, располагающихся под углом к продольной оси детали. Их наличие обеспечивает лучшую связку с бетоном и придает надежность всей конструкции фундамента.

Гладкая и пластиковая арматура

Каждый материал имеет свои преимущества и недостатки. Для сравнения аналогов рассмотрим их эксплуатационные качества.

к оглавлению ↑

Стальная арматура

Сталь является достаточно прочным черным сплавом, что позволяет в конечном итоге получить высокую прочность ленточного фундамента и других видов оснований дома. Применение прутков достаточного диаметра гарантирует нивелирование отрицательного воздействия вертикальных деформаций почвы, возникающих в межсезонье или при изменении уровня грунтовых вод. Наибольшее применение получила арматура 12 для фундамента с рифленой поверхностью.

Наличие в сплаве железа оказывает негативное воздействие на химическую стойкость материала. Особенно это проявляется при контакте арматуры с водой, что приводит к коррозионному разрушению. Чтобы стальная арматура для фундамента дольше сохраняла свою механическую прочность, при укладке необходимо обеспечивать зазор от нее до опалубки не менее 50-60 мм. Слой бетона предотвратит контакт с водой и образование ржавчины.

к оглавлению ↑

Пластиковая арматура

Достаточно новый материал на российском строительном рынке, еще не получивший широкого признания. Строителей и инженеров настораживает высокий коэффициент продольного удлинения материала. Гибкая арматура для фундамента, в отличие от стальной предшественницы, может растягиваться. Это негативно сказывается и на прочности всего основания дома.

Из положительных аспектов арматуры из стеклопластика можно выделить следующие:

Значительное снижение расходов на перевозку благодаря намотке в бухты;
Высокая стойкость к воздействию влаги и различных реагентов;
Низкая масса.

По общему мнению, такой вид арматуры можно применять лишь для малонагруженных фундаментов, например под каркасными строениями. Под домами из бруса, бревна, блоков и особенно кирпича инженеры-проектировщики опасаются устанавливать такие стержни.

к оглавлению ↑

Классификация арматуры

Особое внимание уделяют и такой характеристике, как класс арматуры для фундамента. При выполнении расчета конструкции и ее прочности следует уточнить конкретный состав стали и ее эксплуатационные характеристики. Не зависимо от наличия ребер на поверхности выделяют виды стальных стержней от С1 до С8. Увеличение класса говорит о росте прочностных характеристик благодаря использованию легирующих элементов в составе сплава.

Характеристики арматуры

Зная особенности каждой группы не сложно определиться, какая марка арматуры нужна для ленточного фундамента дома. Достаточно лишь рассчитать массу сооружения, уточнить почвенные условия участка проведения работ, особенности грунтовых вод и т. д. Более подробно о выборе диаметра арматуры и расчете ее количества остановимся ниже.

к оглавлению ↑

Выбор арматуры для ленточного фундамента

Прочность основания дома и целостность самого сооружения напрямую зависят от правильного выбора арматуры и качества ее установки. Основной характеристикой в данном случае служат материал и диаметр прутьев. Чаще всего, на запрос пользователей, какую арматуру лучше выбрать и использовать для ленточного фундамента дома специалисты рекомендуют именно стальные стержни.

Диаметр арматуры зависит от расчетной нагрузки на фундамент в целом. Так, для легких каркасных построек небольшой этажности можно использовать стержни сечением 10-12 мм, для более мощных строений – 14 и даже 16 мм. Для достижения максимальных прочностных характеристик армирование ленточного фундамента лучше выполнить в два уровня с установкой промежуточных вертикальных стержней.

Производители стеклопластиковых аналогов заявляют о возможности уменьшения диаметра арматуры из композитного материала по сравнению со стальной при сохранении прочности. Инженеры и практикующие строители с недоверием относятся к данным заявлениям и не решаются полностью заменить металлические прутки в ленточных и плитных основаниях. Поэтому, все рекомендации на тему, какая арматура нужна для строительства ленточного фундамента дома, сводятся именно к насеченным стержням из стали.

к оглавлению ↑

Выбор арматуры для плитного фундамента

Планируя строительство дома на активных неспокойных грунтах, строители отдают предпочтение монолитным основаниям в виде плоской плиты определенной толщины. Преимущества этого типа перед ленточным аналогом в данном случае более чем очевидны, несмотря на значительное увеличение общего бюджета работ. При этом неизбежен вопрос, какую арматуру использовать для плитного фундамента.

Поскольку, нагрузка на основание в данном случае значительна, и масса возводимых строений, как правило, велика, то применяют исключительно металлические стержни. Аналогично, для преодоления действующих на фундамент нагрузок лучше выбирать арматуру увеличенного по сравнению с ленточным типом сечения. Наиболее распространен для плитных оснований диаметр арматуры 14 и 16 мм.

к оглавлению ↑

Определяем требуемое количество материалов

Выше мы выяснили, какие бывают виды арматуры для фундамента и рассмотрели особенности использования каждого из них. Прежде чем перейти к описанию расчета количества требуемых для армирующего каркаса материалов, остановимся подробнее на его устройстве.

Мы уточнили, для чего нужна арматура в фундаменте. Она образует внутренние элементы жесткости, препятствующие разрушению основания строений. Для того, чтобы она выполняла свою задачу с максимальной отдачей, необходимо правильно изготовить армирующий каркас.

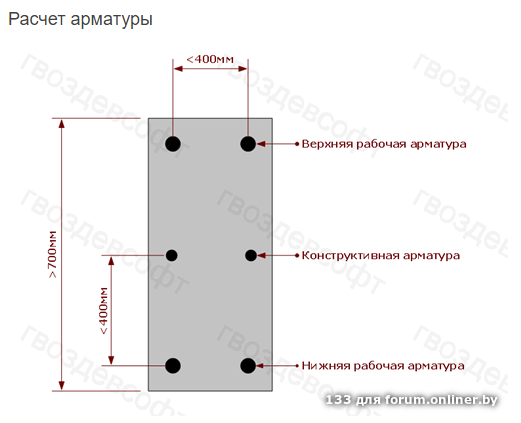

Расчет арматуры

Он представляет собой уложенные в два ряда прутья. При этом каркас ленточного фундамента состоит из двух параллельных рядов стержней, соединенных поперечными и вертикальными обрезками арматуры. В основе плитного основания стержни образуют две сетки, расположенные друг над другом. Обязательным условием является углубление стержней внутрь бетонной заливки.

к оглавлению ↑

Расчет ленточного основания

Для примера определим требуемое количество арматуры ленточного фундамента под дом 6х6 метров с одной перегородкой. Исходя из параметров здания, общий периметр стен будет равен 6х4+6=30 метров. Стержни укладываем в четыре полосы, следовательно, длину стен умножаем на 4, получая 120 метров.

Для сохранения высокой прочности армирующего каркаса отдельные стержни в углах дома должны перекрывать друг друга не менее чем на 1 метр. Исходя из этого, общий метраж стержней должен быть увеличен на 16 метров и с последующим округлением в итоге получим количество арматуры 140 метров.

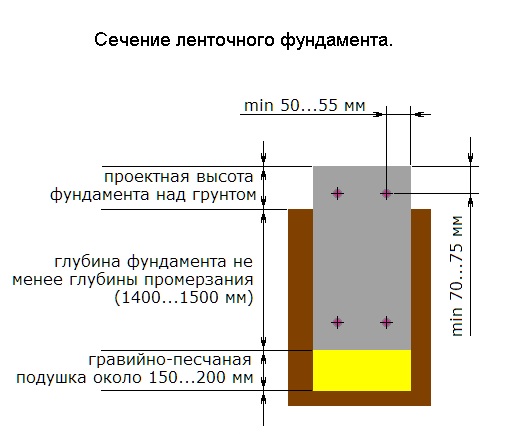

Схема расчета арматуры для ленточного основания

Поперечные горизонтальные и вертикальные вставки при размере сечения ленты 1,5х0,5 метра равны соответственно 1,4 и 0,4 метра. Их устанавливаем с шагом 1 метр попарно. Следовательно, длина таких стержней будет равна 60х1,4+60х0,4=80,4+24=105 метров. Из-за отсутствия нагрузки на них диаметр можно уменьшить до 6-8 мм, взяв гладкую проволоку.

Для соединения элементов каркаса применяют мягкую вязальную проволоку. На каждое соединение ее требуется 0,3 – 0,5 метра в зависимости от диаметра арматуры. Точек соединения для нашего варианта потребуется 30х4=120. Выполнив расчет количества вязальной проволоки, получим необходимую длину 120х0,3=36 метров. Добавив несколько метров для соединения по углам, округлим метраж до 50.

к оглавлению ↑

Расчет плитного основания

Выше нами были даны рекомендации, из какой арматуры делать фундамент. Расчет ее количества зависит от конкретного типа. Так, плитный фундамент того же размера 6х6 потребует гораздо большего количества арматуры. Стандартный размер ячеек сетки 25 см. Следовательно, количество стержней определяем по формуле: 6/0,25х4=96, а общая длина 96х6=576 метров.

Вертикальные стойки при толщине плиты в 25 см будут равны 0,15 метра. А их общая длина определится как 24х24х0,15=86,4 метра. Округлив, получим дополнительно 90 метров арматуры на стойки, что даст общее количество 666 метров.

Количество соединений стержней верхней и нижней сетки к стойкам будет определяться как произведение точек вязки на 4, так как каждая арматура крепится к вертикальным проставкам: 24х24х4=2304, а общая требуемая длина 2304х0,15=345,6 метра.

Приведенные расчеты наглядно показывают значительное превышение плитного основания дома перед ленточным по материалоемкости. Перед тем, как выбрать арматуру для фундамента необходимо выполнить расчеты финансовых затрат на всю конструкцию.

к оглавлению ↑

Монтаж армирующего каркаса

Выбрав, какой арматурой армировать фундамент, необходимо правильно изготовить армопояс. Для этого закупается необходимое количество стержней и непосредственно на площадке режется на куски нужной длины. Так, для ленточного основания 6х6 продольные стержни должны иметь длину 8 метров с учетом угловых загибов.

С помощью приспособлений арматуру сгибают в размер и опускают в предварительно выкопанный котлован, подложив под нижний ряд половинки кирпича для обеспечения необходимого зазора. Связывают проволокой стержни между собой и закрепляют горизонтальные обрезки с шагом 1 метр. В углах расстояние можно уменьшить до 0,5 метра.

Далее крепим проволокой вертикальные куски и привязываем к их верхним торцам второй слой каркаса. Стержни для него можно предварительно связать на земле и укладывать готовую конструкцию. Угловую вязку проволокой удобно выполнять специальным ручным приспособлением или насадкой на шуруповерт.

Таким образом, мы выяснили, какая арматура идет на ленточный фундамент, привели пример выполнения расчета количества материалов. Технология изготовления армирующего каркаса не сложна, но требует высокой ответственности и качества работ. Не всегда можно однозначно утверждать, чем лучше армировать фундамент. Необходимо уточнить все параметры строения и условий места строительства.

Расчет арматуры для ленточного фундамента: инструкция с примерами | 5domov.ru

Ленточный фундамент используется в строительстве чаще других конструкций. Он прекрасно выдерживает вертикальные нагрузки от веса здания, но плохо работает на изгиб. В процессе такого действия фундаментная конструкция начинает трескаться, постепенно теряя свои первоначальные технические характеристики. Именно поэтому в тело бетонной конструкции устанавливается армирующий каркас, собранный из стальной арматуры.

Оглавление:

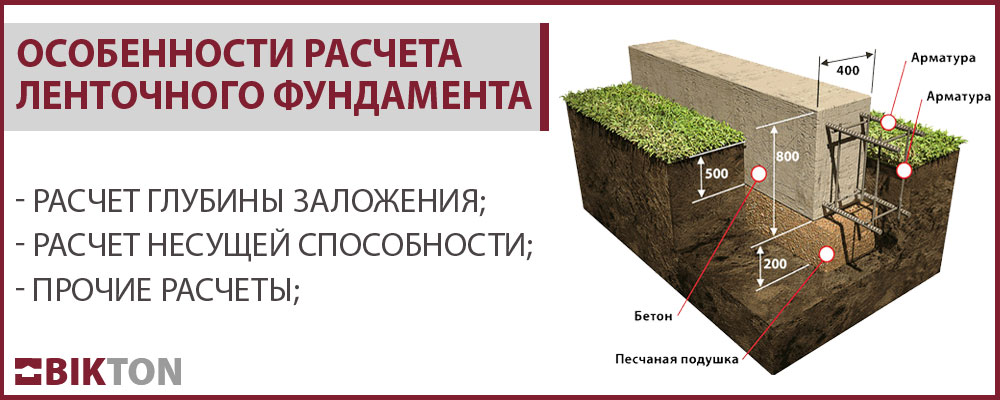

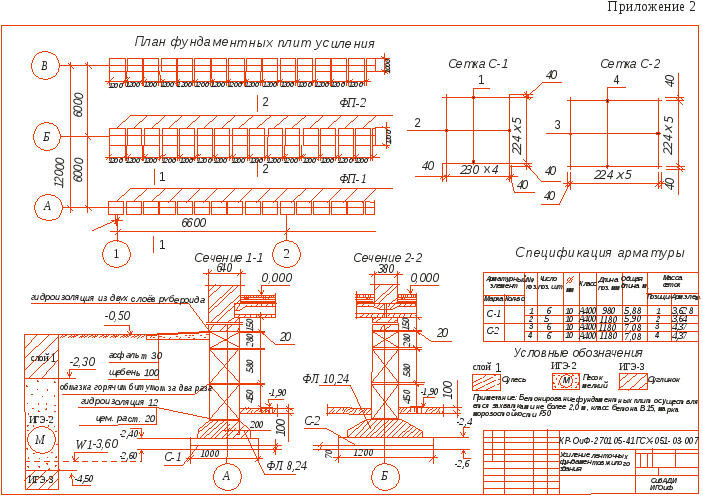

Конструкция ленточного фундамента

Чисто конструктивно ленточный фундамент – это лента (отсюда, в принципе, и название), которая сооружается под все стены здания. Это непрерывная конструкция, закладываемая в грунт, для чего для нее возводится опалубка, устанавливаемая в предварительно выкопанную траншею.

Ленточный фундамент

Достоинства ленточного фундамента:

высокая несущая способность;
простота сооружения;
высокая скорость возведения.

Есть у конструкции и свои недостатки:

большой вес сооружения, что может спровоцировать неравномерную его усадку, поэтому очень важно предварительно провести исследование грунта и определить уровень пролегания грунтовых вод;
после заливки придется ждать 28 дней, когда бетон наберет свою марочную прочность, после чего фундамент можно нагружать.

Конструкция армирующего каркаса

Чисто конструктивно армокаркас для ленточного фундамента – это объемная конструкция из двух или более решеток, которые устанавливаются вертикально на определенном расстоянии друг от друга и скрепляются между собой поперечинами из той же арматуры. Размеры фундамента рассчитываются с учетом нагрузок, которыми здание давит на основу. А так как именно армирующий каркас является основной для сдерживания нагрузок, то необходимо рассчитывать и его.

Конструкция армирующего каркаса

Правила расчета арматуры ленточного фундамента

Расчет арматуры для ленточного фундамента производится на основании двух документов: СНиП под номером 52-101-2003 «Бетонные и железобетонные конструкции» и пособию по проектированию – «Армирование элементов железобетонных зданий». В них четко расписаны требований к армокаркасу ленточного фундамента. А именно:

Общая площадь продольных арматурных стержней должна равнять 0,1% от сечения ленты.
Каркас должен полностью поместиться в тело фундамента так, чтобы от его краев до арматуры оставался промежуток, равный 5 см. Это касается всех плоскостей: боковин, верхней и нижней поверхностей.
Если длина ленточного фундамента с одной стороны не превышает 3 м, то для ее усиления используются арматурные стержни диаметром 8-10 мм. Если длина превышает 3 м, то – не менее 12 мм.
Вертикальные (они же монтажные) и поперечные прутки арматуры не являются несущими. Основная их задача – соединение и крепление продольной арматуры. Поэтому поперечины и вертикальные элементы собираются из стержней меньшего диаметра, можно использовать гладкую арматуру, а не рифленую.
Для продольного использования арматуры применяют материал марки А3 – стальной горячекатаный рифленый. Для вертикального и поперечного марка А1, А2 или А3.
Расстояние между вертикальными, а также между поперечными прутками составляет 20-40 см.
Если высота армокаркаса не превышает 80 см, то в качестве поперечных прутков можно использовать арматуру диаметром 6 мм. Если параметр высоты превышает обозначенный показатель, то лучше использовать стержни диаметром 8 мм.

Основной расчет проводится на основании позиции под номером «1». Таким образом рассчитывается количество продольных стержней.

Расчет арматуры ленточного фундамента с примером

Вводные данные:

длина ленточного фундамента – 20 м;
ширина – 40 см;
высота — 80 см.

В первую очередь необходимо рассчитать количество продольно уложенной арматуры.

Площадь сечения фундаментной ленты составляет 40х80=3200 см².
Общая площадь продольных арматурных стержней: 3200х0,1%=3200х0,001=3,2 см². Или можно так: 3200/1000=3,2 см².

Теперь полученное значение надо разделить на площадь одного стержня, тем самым получается количество требуемой продольной арматуры. Получить площадь одного прутка можно двумя способами. Первый – найти в интернете таблицу соотношения диаметра и площади арматуры. Одна из таких на фото ниже.

Таблица соотношения диаметра и площади арматуры

Второй – самостоятельно провести расчет, используя формулу площади круга:S=πD²/4, где

«π» — это Архимедово число, равное 3,14,
D – диаметр арматуры.

Если диаметр продольной арматуры был выбран 10 мм (1 см), то: S= 3,14х1²/4= 0,785 см². Теперь общую площадь арматурных стержней (3,2) надо разделить на 0,785, получается 4.

Следующий этап расчета арматуры ленточного фундамента – определение общей длины продольных стержней. Необходимо отметить, что в продольном направлении прутки укладываются относительно друг друга с нахлестом, равным 5-10 см. То есть, именно на выбранный размер уменьшаются длины прутков, стандартная длина которых составляет 10,7 м. Получается, что длина каждого после соединения будет равна 10,6 м или 1160 см.

Учитывая длину ленточного фундамента – 20 м, можно рассчитать, сколько стержней требуется для укладки одного продольного элемента: 20:11,6=1,72 штуки. А так как их четыре, то общее количество равняется: 1,72х4=6,89 или, с округлением, ровно 7.

Теперь необходимо определить количество и длину вертикальных и поперечных элементов армирующего каркаса ленточного фундамента. Учитывая позицию номер «2» требований к сборке армокаркаса, можно точно сказать, какая длина будет у поперечных и вертикальных стержней:

у поперечных: 40-10=30, где «10» — это два по пять расстояние от краев фундаментной конструкции до каркаса, «40» — это ширина ленты;
у вертикальных: 80-10=70 см.

То есть, в общей сложности, если оба элемента изготавливаются из одного типа арматуры, то на их изготовление уйдет 1 м стального материала (30+70=100 см). Далее необходимо рассчитать количество используемых стержней данного типа в самом каркасе. Если расстояние между ними выбрано в пределах 30 см, то количество определяется путем деления общей длины фундамента на шаг установки: 2000:30=66,66 штук. Округляем до 67.

А так как общая длина двух элементов составляет 1 м, то на их изготовления уйдет 67 м арматуры. Этот показатель умножается на «2», потому что в армирующем каркасе поперечных и вертикальных стержней две пары. Первые располагаются верху и снизу конструкции в горизонтальной плоскости, вторые по бокам в вертикальной. Значит, для их изготовления потребуется 67х2=134 м.

Не всегда шаг укладки вертикальных стержней совпадает с шагом поперечных, как было рассмотрено на примере выше, потому что поперечины в основном выполняют функции стяжек между решетками. И их количество можно уменьшить. К примеру, укладывать с шагом 50 см.

Поэтому расчет требуемой арматуры придется производить для двух элементов по отдельности.

Поперечины рассчитываются так:

2000:50х30=120 см или 12 м, где «20» — длина фундаментной ленты, «50» — шаг установки поперечин, «30» — длина одного поперечного элемента.

Вертикальные стержни так:

2000:30х30=2000 см или 20 м, где шаг установки 30 см.

Получается, что общая длина арматуры, требуемой для изготовления вертикальных и поперечных элементов, составляет 12+20= 32 м. С оговоркой, если для них используется арматура одинакового диаметра. В противном случае каждый параметр надо будет учитывать по отдельности.

Необходимо обозначить, что представленный расчет арматуры для ленточного фундамента в плане подсчета количества стержней, является неполным. Потому что в углах фундаментного сооружения используется особое соединения каркасов, расположенных по разным сторонам ленточной конструкции. В зависимости от схемы обвязки углов сопряжения может изменяться общая длина используемой арматуры. В общей массе дополнение незначительное и может составлять до 5 м. Но его необходимо учитывать. Поэтому чаще всего общую расчетную длину арматуры увеличивают на 5-10%.

Марки арматуры для ленточного фундамента

Стальная арматура на рынке представлена несколькими разновидностями, и разделяется она на строительную и промышленную. В первую категорию входят несколько классов материала, которые маркируются буквой «А» и числовым обозначением. Сегодня строители пользуются двумя видами обозначения: старой и новой:

А1 – это старая маркировка, соответствующая новому обозначению А240;
соответственно А2 – это А300;
А3 – А400;
А4 – А600;
А5 – А800;
А6 – А1000.

Марки арматуры и их характеристики

Сразу оговоримся, что в сооружении фундаментов две последние позиции не применяются. Они обладают высокими техническими характеристиками, но очень дороги, что формирует высокую себестоимость конструкции. Для продольных стержней применяют арматуру класса А3 или А4. Обе марки практически схожи, последняя обладает более высокой прочностью, соответственно и большей ценой.

Арматуру класса А1 отличить от других несложно, потому что это гладкие прутки. Их не используют в продольной укладке каркаса, потому что стержни обладаю практически нулевым сцеплением с бетонным раствором. Их применяют для крепления арматурных решеток между собой. Класс А2 – это рифленая арматура, которую можно использовать в малоэтажном строительстве, чаще гражданском коттеджном. Материал этой марки диаметром меньше 8 мм выходит из производства в бухтах, больше 8 мм в стержнях.

По способу производства арматура делится на горячекатаную и холоднодеформированную. Для фундаментов лучше использовать первую, потому что у нее более высокие прочностные характеристики. Отличаются оба вида друг от друга ем, что горячекатаная изготавливается в процессе заливки расплавленного металла, холоднодеформированная – это стальной готовый стержень, который пропускается через валки с нанесенными на их поверхности рисунки. Последние и формируют рельеф арматуры.

Необходимо отметить, что в армирующем каркасе арматурные стержни соединяются между собой вязальной проволокой. Сварку для этих целей не используют, потому что высокие температуры, сопровождающие сварочный процесс, изменяют свойства стали, из которой арматура изготавливается. Эти свойства ухудшаются. Но это не единственная причина.

В процессе заливки бетонного раствора армокаркас подвергается нагрузкам, особенно это касается мест стыков. Вязальная проволока дает возможность смещаться стержням относительно друг друга на незначительное расстояние, что является сдерживающим фактором этих самых нагрузок.

Соединение армокаркаса вязальной проволокой

Что касается сварки, то сегодня производители предлагают арматуру, которую можно варить электросваркой без изменения характеристик металла. Такой материал в маркировке дополняется буквой «С». К примеру, А400С.

Заключение

Расчет арматуры для ленточного фундамента – важная составляющая правильного сооружения основания дома. Главная задача все расчеты провести строго по вышеописанной последовательности. Нельзя допускать неточностей в определении диаметра используемых стержней, шага установки арматурных прутков и правил их скрепления между собой. Любая ошибка может привести к растрескиванию фундамента, а соответственно и стен дома.

Расчет арматуры для ленточного фундамента: инструкция с примерами

5 (100%) 1 vote

Расчет арматуры на фундамент – калькулятор

В расчетах необходимо руководствоваться требованиями СНиП 52-01-2003 для выбора класса, сечения и нужного количества арматуры. Прежде чем приступать к расчетам, необходимо понимать, что если имеется монолитное бетонное основание, то потребуется металлическая арматура.

У бетона, при его высокой прочности на сжатие, на растяжение, прочность намного ниже. И поэтому, если вдруг случится вспучивание грунта, то бетонное основание может потрескаться, что ведет и к деформации стен, и становится причиной разрушения всего дома.

Арматура для фундаментной плиты

При строительстве дач и коттеджей или помещений без подвалов нередко используется фундаментная плита. Такой фундамент состоит из бетонной плиты, которая в перпендикулярных направлениях армирована прутком, где сетка выполняется в нижнем и верхнем слое. Толщина такого фундамента составляет более двадцати сантиметров.

Перед тем, как провести расчет арматуры для фундаментной плиты, нужно продумать, какой марки будет арматурный пруток. Если плитный фундамент воздвигается на грунте, который не имеет предрасположенности к пучинистости, и поэтому горизонтальный сдвиг вряд ли будет возможным, можно использовать арматурный пруток ребристого свойства класса А-I, диаметр которого составляет более десяти миллиметров.

Однако при слабом грунте либо если сооружение будет стоять на некотором уклоне, нужно использовать арматурный пруток, диаметр которого будет боле четырнадцати миллиметров.

Для того чтобы соорудить вертикальные связи между слоями арматурной сетки, потребуется пруток диаметром всего лишь в шесть миллиметров А-I.

Сколько арматуры нужно для фундамента, зависит и от материала для строительства стен, потому что деревянные дома, каркасные, из газобетонных блоков и кирпича очень отличаются по нагрузке. Так, для легких зданий можно использовать пруток, который в диаметре составляет десять-двенадцать миллиметров, а в блочных и кирпичных домах целесообразно использовать арматуру от четырнадцати до шестнадцати миллиметров в диаметре.

Обычная дистанция от одного прута до другого составляет двадцать сантиметров в поперечном направлении и продольном. И поэтому на один метр строения в длину нужно будет уложить пять прутков для арматуры.

В то же время пересекающиеся прутки связывают отожженной нетвердой проволокой специальным крючком.

Можно представить, сколько арматуры нужно для фундамента на следующем расчете:

Пример расчета

При доме с габаритами девять на шесть метров, состоящем из газобетонных блоков и на среднепучинистых суглинках, фундаментная плита должна устанавливаться толщиной в сорок сантиметров.

Ввиду того, что потребовалась достаточно значительная толщина фундамента, будут нужны две сетки для арматуры и вертикальные связки. Армированный пруток для горизонтальных сеток здесь потребуется в шестнадцать миллиметров диаметра, а вертикальных — в шесть миллиметров.
Вычисляется количество продольных прутьев, беря длину фундамента и разделив ее на шаг решетки. Таким образом, девять, разделив на две десятые, получится сорок пять арматурных прутьев длиной шесть метров, общее количество которых получается путем умножения на шесть. То есть двести семьдесят метров.
Таким же образом вычисляется и количество поперечных прутков, которые таким же путем дадут число в двести семьдесят метров.
Путем сложения получается общее количество прутков для сетки, которое будет равняться одной 1800 метрам.
У вертикальных связей длина аналогична высоте фундамента. Количество находится посредством числа пересечений арматурных прутков и составляет одну тысячу триста пятьдесят штук длиною в пятьсот сорок метров.

Суммарная площадь

Этот показатель зависит от инструмента, который будет применяться при вязке. Крючком на одно соединение будет уходить примерно сорок сантиметров. А всего соединений получится две тысячи семьсот.

Если взять диаметр проволоки в один миллиметр, то его масса составит шесть и двенадцать сотых граммов.

Для вязки арматуры потребуется всего немного больше шести с половиной килограмм проволоки. Если выполняется самостоятельный расчет арматуры на фундамент, калькулятор может значительно упростить задачу.

Арматура для фундамента ленточного

Самая большая нагрузка на разрыв идет в этом фундаменте по ленте. Поэтому, смотря какой тип грунта и выбираемый материал для стен, подбирается пруток от двенадцати до шестнадцати миллиметров в толщину, при этом, вертикальные и поперечные связи составляют от шести до десяти миллиметров.

Расчет — калькулятор арматуры для ленточного фундамента в целом напоминает расчет арматуры для фундаментной плиты, однако шаг арматурной решетки здесь составляет от десяти до пятнадцати сантиметров, потому что для разрыва ленточного фундамента усилий может потребоваться намного больше.

Это нужно учитывать при решении вопроса, какая лучше арматура для фундамента.

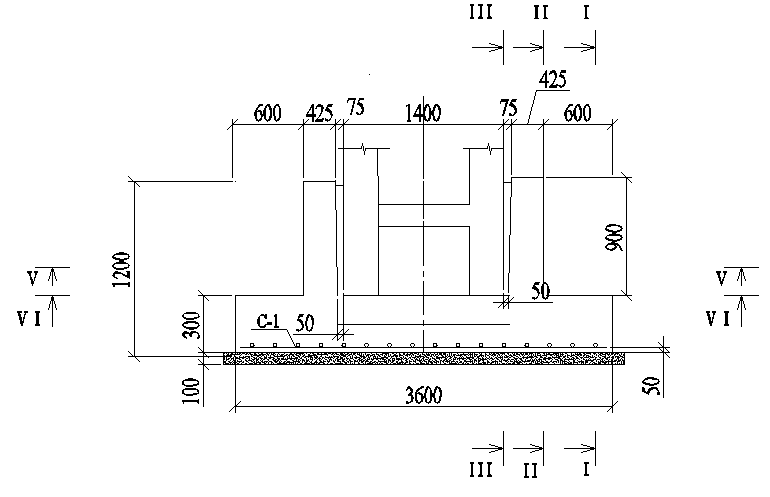

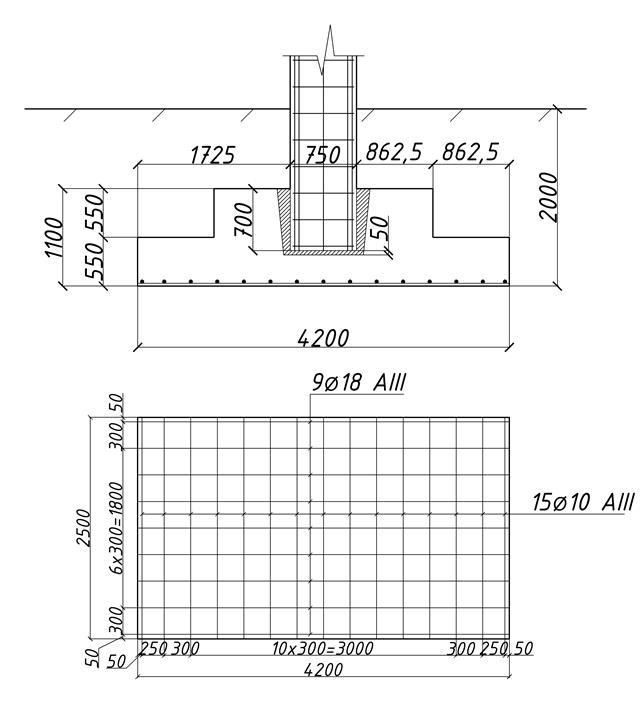

Как рассчитать количество стали в опоре колонны?

Количество стали в фундаменте колонны можно легко рассчитать. Перед расчетом стали внимательно прочтите данный чертеж опоры и отметьте все такие важные моменты, как.

1. Подножка. (Длина, ширина, толщина).
2. Диаметр опорной арматуры.
3. Будет использоваться марка арматуры.
4. Шаг арматуры (с / с).
5. Длина крючка (при необходимости).
6. Бетонные покрытия подошвы. (Верх и низ).

Давайте решим этот пример, чтобы хорошо понять.

ПРИМЕР:

Предположим, у нас есть основание колонны длиной 2 м, шириной 2 м и толщиной 0,250 м. Длина основных стержней составляет 12 мм при 150 перекрестках / перекрестках, а также 12 мм при 150 перекрестках. Прозрачная крышка основания составляет 50 мм сверху и 75 мм снизу. Рассчитайте количество стали, которое будет использоваться в этой опоре колонны.

Данные:

Длина опоры = 2 м.

Ширина опоры = 2 м.

Толщина = 0,250 м

Главный стержень = 12 мм при 150 перекрестках

Распределительный стержень = 12 мм при 150 перекрестках

Прозрачная крышка = 50 мм сверху и по бокам и 75 мм снизу.

Решение:

Первый шаг – вычислить количество стержней, которые будут использоваться в основании.

На втором этапе мы вычисляем длину резки стержней и, наконец, рассчитываем вес стержней арматуры.

ПОДНОЖКА ГЛАВНОЙ ПРУСИНЫ:

Количество основных стержней = (Общее расстояние – прозрачное покрытие) / c / c + 1

Количество основных стержней = (2 м – (0,05+ 0,05) / 0,15 + 1

Количество стержней основного стержня = 14 стержней

Длина резки одного основного стержня в основании:

Длина = {Общая длина – 2 (Половина диаметра стержня + прозрачная крышка) + 2 (Толщина плиты – нижняя и Верхняя прозрачная крышка – половина диаметра стержня)}.

Длина = 2 м – 2 (0,006 + 0,05) + 2 (0.2 / 162,2 x 23,464 м.

Общий вес = 20,84 кг.

ОПОРНАЯ РАСПРЕДЕЛИТЕЛЬНАЯ ШИНА:

Полоса распределения, равная (Общее расстояние – прозрачная крышка) / c / c + 1

Полоса распределения, равная (2 м – (0,05+ 0,05) / 0,15 + 1

) Количество полос распределения = 14 стержней.

Длина реза одной основной балки опоры:

Длина = {Общая длина – 2 (половинный диаметр стержня + прозрачная крышка) + 2 (толщина плиты – нижняя и верхняя прозрачная крышка – Диаметр стержня – Половина диаметра стержня)}.2 / 162,2 x 29,428 м.

Общий вес = 26,13 кг.

ЗАКЛЮЧЕНИЕ:

Основной стержень опоры = 12 мм при 150 с / с = 14 узлов = 20,48 кг.

Распределительная планка опоры = 12 мм при 150 с / с = 14 уз = 26,13 кг.

Приложение Civil Notes: –

1: Измерение количества,

2: Бетон,

3: Сталь, Примечания, доступные в этом приложении для Android.

Щелкните изображение ниже, чтобы загрузить его бесплатно из игрового магазина.

Гражданские примечания: – https://play.google.com/store/apps/details?id=com.engineering.civil.notes.clicks

Калькулятор арматуры

Калькулятор арматуры помогает узнать, сколько арматуры вам нужно создать арматуру в бетонной плите и сколько вам это будет стоить. Кроме того, он может оценить размеры сетки, которую следует использовать. В приведенной ниже статье вы узнаете, что такое арматурный стержень, проверьте размеры арматурных стержней и найдете пошаговое руководство по использованию калькулятора арматуры.

Что такое арматура?

Арматура (арматурная сталь / арматурная сталь) – это строительный материал, используемый для улучшения свойств бетонных блоков. Эти проволоки сделаны из стали с рисунком (улучшает адгезию), и их обычно размещают таким образом, чтобы образовалась сетка. Благодаря характеристикам стали (коэффициент теплового расширения очень похож на коэффициент расширения бетона) арматура компенсирует низкую прочность бетона на растяжение. Арматура может повысить устойчивость бетона к разрушению даже в несколько раз. .

Инженеры-строители применяют арматурную сталь при проектировании зданий и бетонных проездов. Помимо повышенного сопротивления растяжению, арматура также улучшает устойчивость бетона к растрескиванию и позволяет уменьшить толщину бетонных блоков. Применение армирования – безусловно, более дорогое строительное решение. Однако подрядчики стремятся использовать его практически во всех строительных проектах – неармированный бетон используется редко. Через несколько лет вы заметите, что размещение арматуры на самом деле было решением, позволяющим сэкономить деньги.Почему? Потому что железобетонные плиты, блоки, проезды и здания прослужат намного дольше.

Размеры арматуры

Для стран с британской системой единиц размеры стержня указывают диаметр в дюйма для стержней размером от №2 до №8. Например, 8⁄8 = # 8 = диаметр 1 дюйм. Эквивалентный метрический размер обычно указывается как номинальный диаметр, округленный до ближайшего миллиметра. Эти размеры не считаются стандартными метрическими размерами – они считаются мягким преобразованием или мягким метрическим размером .Система британских размеров распознает истинные метрические размеры стержней (№ 10, 12, 16, 20, 25, 28, 32, 36, 40, 50 и 60). Это указывает на номинальный диаметр стержня в миллиметрах.

Имперская система размер стержня	Метрический бар размер (мягкий)	Номинальный диаметр (дюймы)	Номинальный диаметр (мм)
№ 2	№ 6	0,250 = 1⁄4	6,35
№ 3	№ 10	0.375 = 3⁄8	9,525
№ 4	№ 13	0,500 = 1⁄2	12,7
# 5	№ 16	0,625 = 5⁄8	15,875
№ 6	№19	0,750 = 3⁄4	19,05
№ 7	№ 22	0,875 = 7⁄8	22,225
№ 8	№ 25	1. 000 = 8⁄8	25.4
№ 9	№ 29	1,128 ≈ 9⁄8	28,65
№ 10	№ 32	1,270 ≈ 10⁄8	32,26
№ 11	№ 36	1,410 ≈ 11⁄8	35,81
№ 14	№ 43	1,693 ≈ 14⁄8	43
№ 18	№ 57	2,257 ≈ 18⁄8	57,3

Как пользоваться калькулятором арматуры?

Не беспокойтесь о расчетах арматуры.Вся эта математика, лежащая в основе планирования строительства, может сбивать с толку, но калькулятор арматуры берет это на себя. Он рассчитывает следующие параметры:

Размеры арматурной сетки (длина и ширина). Они рассчитываются путем вычитания расстояния между ребрами арматуры (сетки) из размеров плиты.

длина сетки = slab_length - (2 * edge_rebar_spacing)

Общая длина необходимой арматуры . Чтобы рассчитать это, нам нужно знать, сколько вертикальных и горизонтальных линий арматуры будет размещено.Например, количество рядов рассчитывается путем деления длины сетки на расстояние между стержнями и арматурой. Чтобы получить длину стержней, умножьте это число на ширину сетки.

общая длина арматурных стержней = (rebar_columns * rebar_length) + (rebar_rows * rebar_width)

Количество арматурных стержней . Чтобы оценить это, разделите общую длину арматурных стержней на длину отдельного арматурного стержня. Это значение следует округлить до ближайшего целого числа (потому что мы не можем купить, например.г., кусок арматуры 0,4 – только стандартной длины).

куска арматуры = общая_длина_ребрелей / длина_один_рбара

Общая стоимость арматуры . Умножьте количество арматурных стержней на цену одного арматурного стержня.

Стоимость арматуры = штук арматуры * single_rebar_price

Стоимость арматуры – пример расчета

Узнайте, как правильно использовать калькулятор арматуры. Ниже приведен пошаговый пример расчетов.Для его целей мы сделали некоторые предположения относительно входных данных:

Сначала введите размеры бетонной плиты: длина = 6 м , ширина = 4 м .
Укажите интервалы: интервал между стержнями и арматурой = 40 см , интервал между краями и сеткой = 8 см .
Укажите цену и длину одинарной арматуры, которые вы купите у своего поставщика: Цена на арматуру = 2 евро / м , длина одиночной арматуры = 6 м .
Наконец, взглянем на результаты расчетов: длина сетки = 5.84 м , ширина сетки = 3,84 м , общая длина стержней = 112,13 м , шт. = 19 , стоимость стержней = 228 евро.

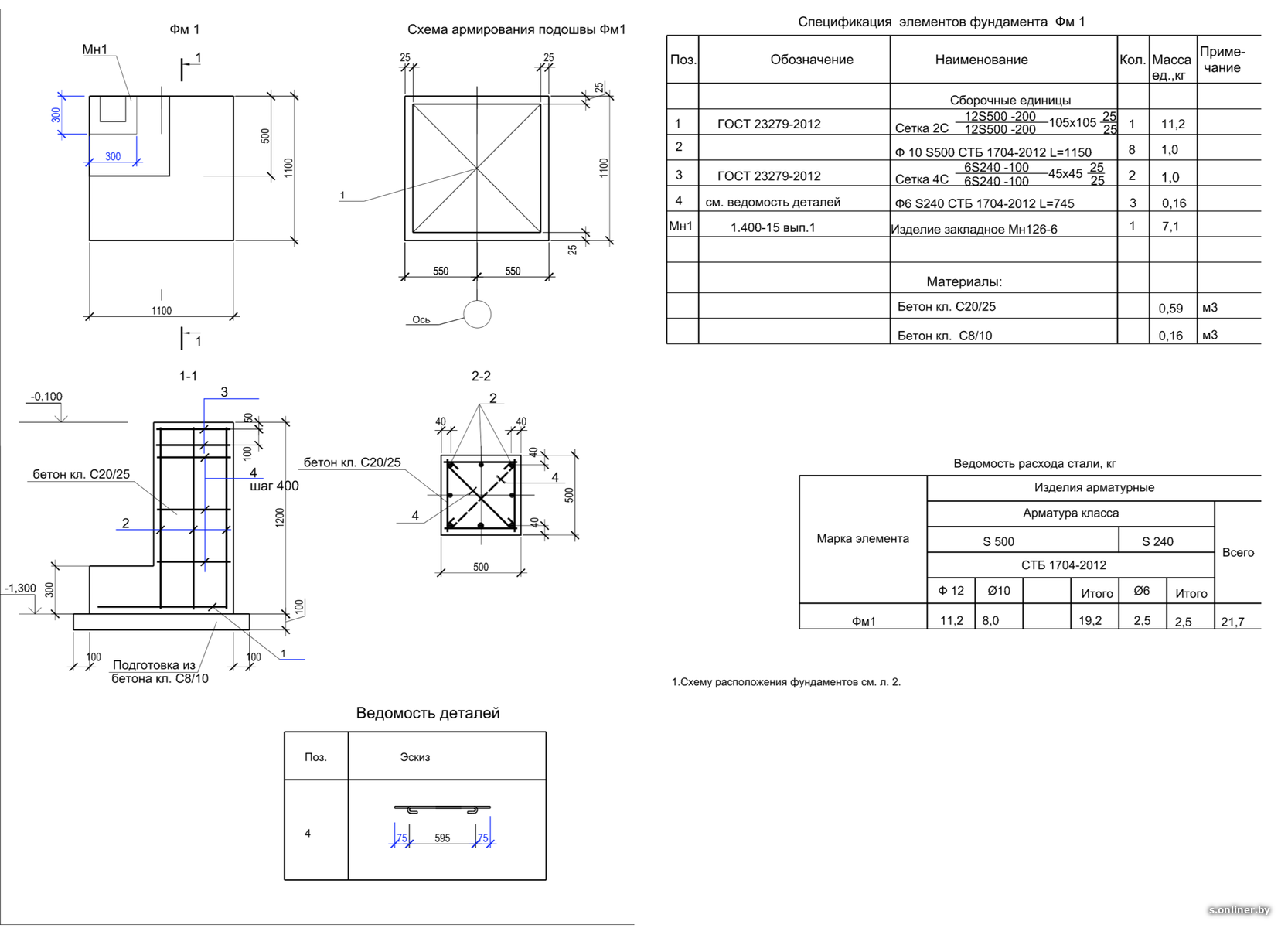

График изгиба стержней для опор | Оценка армирования опор

График изгиба стержней играет жизненно важную роль при строительстве высотных зданий. Очень важно изучить График изгиба стержней, чтобы узнать количество стальной арматуры, необходимое для каждого компонента здания.

Для Предположим, рассмотрим случай высотных зданий. Требуются тонны стали, чтобы завершить строительство 10+ этажей. Невозможно заказать всю сталь, необходимую для всей конструкции, одновременно, это создает проблемы с пространством, а также сталь подвержена коррозии при контакте с водой (дождем). Чтобы избежать этого, высотные здания заказывают арматуру (сталь) в соответствии с требованиями. Во-первых, они находят Расчет стальной арматуры в опорах (количество стали) [График изгиба стержней для опор], необходимый для строительства опор.После завершения опор переходят к следующему заказу и так далее.

Если вы не знакомы с графиком гибки стержней, обратитесь к Основы графика гибки стержней

, если вы хотите узнать о различных типах опор, проверьте здесь Различные типы опор

Процедура определения количества сталь, необходимая для опор. Мы рассматриваем нижеследующий план опор.

Наблюдения из приведенного выше рис . :

F1, F4, F7 – это ровное основание (1.0 × 1,0 × 0,8)
F2 – ступенчатая опора (0,9 × 0,9 × 1,35)
F3, F8 – изолированная опора (0,9 × 0,9 × 0,5)
F5 – комбинированная изолированная опора (4,2 × 1,7 × 0,9 )
F6 – опора для обуви (0,6 × 0,6 × 0,4)

Истинные размеры и форма опор определяются и рассчитываются инженером-строителем на основе истории грунта, типа конструкции, общей ожидаемой нагрузки конструкции. Все размеры вышеперечисленных столбцов рассматриваются только в целях пояснения.

Мы используем различные типы сетки (арматуры) в фундаментах согласно проекту. Здесь вы можете сослаться на различные типы армирования, используемые в опорах.

Помните, что сталь, необходимая для строительства, заказывается в килограммах или количестве стержней. Стандартный размер каждой планки – 12м. Окончательный результат расчета BBS выражается в килограммах или количестве «12-метровых» баров.

Чтобы упростить расчет, он разделен на две части: «Расчет столбца X» и «Расчет столбца Y».

Полосы X – это горизонтальные полосы в направлении X, а полосы Y – вертикальные полосы, проецируемые в направлении Y.

Вычтите бетонное покрытие, чтобы найти размеры стержней.
Найдите длину отдельных полос X и Y
Найдите общую длину полос X. & Y стержней
Рассчитайте вес стали, необходимой на 1 м
Рассчитайте общее количество требуемых стержней длиной 12 м
Найдите общий вес необходимой стали.

Для расчета общего количества стали, необходимой для ровной опоры, мы принимаем эти размеры для стержней.

Принято: –

Размеры опоры составляют 1,0 × 1,0 × 0,9 (длина × ширина × глубина)
Гладкая сетка принята для опор F1, F4, F7
Диаметр поперечных стержней 16 мм (диаметр 16 мм при 100 мм C / C)
Диаметр Y-образных стержней составляет 12 мм (Диаметр 12 мм при 100 мм C / C)
, что означает расстояние между центрами X-стержней и Y-образных стержней составляет 100 мм

Помните, что для армирования опор необходимо использовать подходящее бетонное покрытие, чтобы защитить его от коррозии.

Вычет бетонного покрытия:

Согласно условию, бетонное покрытие 0,1 м снимается со всех сторон сетки. Истинные размеры после вычета 0,8 × 0,8 (длина и ширина)

Более подробную информацию см. На изображении ниже:

Длина Каждый стержень X	= 0,8 м
Длина из Каждый Y-образный стержень	= 0,8 м
No.X стержней	[(длина стержня Y) / шаг] +1 = [0,8 / 0,1] +1 = 9 стержней
Количество стержней Y	[(длина стержня X) / Интервал] +1 = [0,8 / 0,1] +1 = 9 бар
Общая длина стержней X	= длина каждой стержня X × Число стержней X = 0,8 × 9 = 7,2 м
Общая длина Y-образных стержней	= Длина каждого Y-образного стержня × No.Y-образных стержней = 0,8 × 9 = 7,2 м
Общее количество «12 м» X стержней	= 7,2 / 12 = 0,6 бар
Общее количество «12 м» Y-образные стержни	= 7,2 / 12 = 0,6 бар
Вес стали , необходимый для 1 м стержня 16 мм	= D ²/162 = 16 ²/162 = 1,58 кг / м
Общий вес , сталь , необходимый для X-образных стержней	= 1.58 × 7,2 = 11,37 кг
Вес стали , необходимый для 1 м стержня диаметром 12 мм	= D ²/162 = 12 ²/162 = 0,88 кг м
Общий вес стали требуется для Y-образных стержней	= 0,88 × 7,2 = 6,33 кг

Общий вес

= Вес стали, необходимой для X-образных стержней + Вес стали, необходимого для Y-образных стержней

= 11.37 кг + 6,33 кг = 17,70 кг

Для расчета общего количества стали, необходимой для изолированного основания, мы принимаем следующие размеры стержней.

Принято: –

Сетка крюка принята для опор F3, F8
Размеры опор 0,9 × 0,9 × 0,5 (длина × ширина × глубина)
Диаметр X-образных планок 16 мм (диаметр 16 мм при 100 мм C / C)
Диаметр Y-образных стержней составляет 12 мм (Диаметр 12 мм при 90 мм C / C)
, что означает, что расстояние от центра до центра между стержнями X составляет 100 мм и стержни Y составляет 90 мм

Помните, что для армирования опор необходимо использовать правильное бетонное покрытие, чтобы оно защищалось от коррозии.

Вычет бетонного покрытия:

Согласно условию, бетонное покрытие 0,1 м снимается со всех сторон сетки. В сетке с крючками на конце каждой планки предусмотрен крючок. Каждый стержень имеет два конца, поэтому длина крюка включается в расчет длины стержня

Длина крюка = 9d (d – диаметр стержня)

Общее количество крюков для каждого стержня = 2

Истинные размеры после вычета бетонного покрытия это длина = (0,7 м + 2x9d) и ширина = (0.7 м + 2x9d)

Для получения более подробной информации см. Изображение ниже

Длина Каждый стержень X	= 0,7 + 2 × 9d d = 16 мм = 0,016 м = 0,7 + 2 × 9 × 0,016 = 0,988 м
Длина Каждый стержень Y	= 0,7 + 2 × 9d d = 12 мм = 0,012 м = 0,7 + 2 × 9 × 0,012 = 0,916 м
Количество стержней X	[(длина стержня Y) / интервал] +1 = [0.7 / 0,1] +1 = 8 стержней (Не учитывайте длину крюка при расчете количества стержней)
Количество стержней Y	[(длина стержня X) / расстояние] +1 = [0,7 / 0,09] +1 = 9 бар
Общая длина стержней X	= длина каждой стержня X × Число стержней X = 0,988 × 8 = 7,9 м
Общая длина Y-образных стержней	= Длина каждого Y-образного стержня × No.Y-образных стержней = 0,916 × 9 = 8,24 м
Общее количество «12 м» X стержней	= 7,9 / 12 = 0,65 бар
Общее количество «12 м» Y-образные стержни	= 8,24 / 12 = 0,68 бар
Вес стали , необходимый для 1 м стержня 16 мм	= D ²/162 = 16 ²/162 = 1,58 кг / м
Общий вес сталь требуется для X-образных стержней	= 1.58 × 7,9 = 12,48 кг
Вес стали , необходимый для 1 м стержня диаметром 12 мм	= D ²/162 = 12 ²/162 = м
Общий вес , сталь , необходимый для Y-образных стержней	= 0,88 × 8,24 = 7,25 кг

Общий вес крюка

= Вес стали, необходимой для X-образных стержней + Вес стали, необходимого для Y-образных стержней

= 12.48 кг + 7,25 кг = 19,73 кг

Для расчета общего количества стали, необходимой для ровной опоры, мы принимаем эти размеры для стержней.

Принято: –

Сетка крюка принята для опор F2
Размеры опоры 0,9 × 0,9 × 1,35 (длина × ширина × глубина)
Диаметр поперечных стержней 16 мм (Диаметр [защита электронной почты] C / C)
Диаметр Y-образных стержней составляет 20 мм (Dia [email protected] C / C)
, что означает, что расстояние от центра до центра между стержнями X составляет 110 мм и стержни Y составляет 115 мм

Помните, что для армирования опор необходимо использовать правильное бетонное покрытие, чтобы оно не подвергалось коррозии.

Вычет бетонного покрытия:

Длина крюка = 9d (d – диаметр стержня)

Общее количество крюков для каждого стержня = 2

Истинные размеры после вычета бетонного покрытия это длина = (0,7 м + 2 × 9d) и ширина = (0.7 м + 2 × 9d)

Более подробную информацию см. На изображении ниже

Длина Каждый стержень X	= 0,7 + 2 × 9d d = 16 мм = 0,016 м = 0,7 + 2 × 9 × 0,016 = 0,988 м
Длина Каждый стержень Y	= 0,7 + 2 × 9d d = 12 мм = 0,012 м = 0,7 + 2 × 9 × 0,020 = 1,06 м
Количество стержней X	[(длина стержня Y) / шаг] +1 = [0.7 / 0,11] +1 = ~ 7 бар (Не учитывайте длину крюка при расчете количества стержней)
Количество стержней Y	[(длина стержня X) / расстояние ] +1 = [0,7 / 0,115] +1 = ~ 6 бар
Общая длина стержней X	= длина каждой стержня X × Число стержней X = 0,988 × 7 = 7,9 м
Общая длина Y-образных стержней	= Длина каждого Y-образного стержня × No.Y-образных стержней = 1,06 × 6 = 6,36 м
Общее количество «12 м» X стержней	= 7,9 / 12 = 0,65 бар
Общее количество «12 м» Y-образные стержни	= 6,36 / 12 = 0,53 бар
Вес стали , необходимый для 1 м стержня 16 мм	= D ²/162 = 16 ²/162 = 1,58 кг / м
Общий вес , сталь , необходимый для X-образных стержней	= 1.58 × 7,9 = 12,48 кг
Вес стали , необходимый для 1 м стержня диаметром 12 мм	= D ²/162 = 20 ²/162 6/2 = 2.0002 = 2.0002 м
Общий вес стали требуется для Y-образных стержней	= 2,46 × 6,36 = 15,64 кг

Общий вес крюка

= Вес стали, необходимой для X-образных стержней + Вес стали, необходимого для Y-образных стержней

= 12.48 кг + 15,64 кг = 28,12 кг

Для расчета общего количества стали, необходимой для ровной опоры, мы принимаем эти размеры для стержней.

Помните Правильное бетонное покрытие должно использоваться для армирования опор для защиты от коррозии.

Вычет бетонного покрытия:

Согласно условию, бетонное покрытие 0,1 м снимается со всех сторон сетки. В сетке, расширенной до глубины основания, дополнительная полоса изгибается в сторону глубины.

Длина Каждый стержень X	= 0,4 + 0,3 + 0,3 = 1,0 м
Длина Каждый стержень Y	= 0,4 + 0,3 + 0,3 = 1,0 м
Кол-во стержней X	[(Длина стержня Y) / интервал] +1 = [0,4 / 0,08] +1 = ~ 6 бар (Не включать дополнительный стержень Длина в расчет количества стержней)
Кол-во стержней Y	[(длина стержня X / шаг] +1 = [0.4 / 0,08] +1 = ~ 6 бар
Общая длина стержней X	= длина каждого стержня X × Число стержней X = 1,0 × 6 = 6 м
Общая длина Y-образных стержней	= Длина каждого Y-образного стержня × Количество Y-образных стержней = 1.0 × 6 = 6 м
Общее количество 12-метровых стержней X-стержней	= 6/12 = 0,5 бар
Общее количество 12 м Y-образных стержней	= 6./ 12 = 0,5 бар
Вес стали , необходимый для 1 м стержня 16 мм	= D ²/162 = 16 ²/162 = 1,58 кг / м
Общий вес стали требуется для X-образных стержней	= 1,58 × 6 = 9,48 кг
Вес стали требуется для 120002 бар 1 м	= D ²/162 = 12 ²/162 = 1.58 кг / м
Общий вес стали требуется для Y-образных стержней	= 1,58 × 6 = 9,48 кг

Общий до глубины заделки

= Вес стали, необходимой для X-стержней + Вес стали, необходимого для Y-стержней

= 9,48 кг + 9,48 кг = 18,96 кг

Для расчета общего количества стали необходимые для комбинированной опоры, мы принимаем эти размеры для стержней.

Принято: –

Сетка с крючками обычно используется для опор F5.
Размеры опор 4,2 × 1,7 × 0,9 (длина × ширина × глубина)
Диаметр стержней X составляет 12 мм (Диаметр [защищен по электронной почте] C / C)
Диаметр стержней Y составляет 12 мм (Диаметр [адрес электронной почты] C / C)
, что означает, что расстояние от центра до центра между стержнями X и Y составляет 100 мм

Помните Правильное бетонное покрытие должно быть принято для армирования опор, чтобы защитить его от коррозии .

Вычет бетонного покрытия:

Длина Каждый стержень X	= 4,2 + 2 × 9d d = 12 мм = 0,012 м = 4 + 2 × 9 × 0,012 = 4,41 м
Длина Каждый стержень Y	= 1,7 + 2 × 9d d = 12 мм = 0.012 м = 1,7 + 2 × 9 × 0,012 = 1,91 м
Кол-во стержней X	[(длина стержня Y / шаг] +1 = [1,7 / 0,1] +1 = 18 стержней (Не учитывайте длину крюка при расчете количества стержней)
Количество стержней Y	[(Длина стержня X) / расстояние] +1 = [ 4,2 / 0,1] +1 = 43 бара
Общая длина стержней X	= длина каждого стержня X × No.X-образных стержней = 4,41 × 18 = 79,38 м
Общая длина Y-образных стержней	= Длина каждого Y-образного стержня × Количество Y-образных стержней = 1,91 × 43 = 82,13 м
Общее количество 12-метровых стержней X	= 79,38 / 12 = 6,6 бар
Общее количество 12-метровых стержней Y-образных стержней	= 82,13 / 12 = 6,84 бар
Вес стали требуется для 1 м стержня 16 мм	= D ²/162 = 12 ²/162 = 0.88 кг / м
Общий вес , сталь , необходимый для X-образных стержней	= 0,88 × 79,38 = 69,85 кг
Требуемый вес стали 9000 9000 1 м стержня диаметром 12 мм	= D ²/162 = 12 ²/162 = 0,88 кг / м
Общий вес Сталь , необходимая для Y баров	= 0.88 × 82,13 = 72,27 кг

Общий вес сетки с крючками

= Вес стали, необходимой для X-образных стержней + Вес стали, необходимого для Y-образных стержней

= 69,85 кг + 72,27 кг = 142,12 кг

Резюме приведенного выше расчета: –

Общий вес стали, необходимый для вышеуказанного плана

= Общий вес стали, необходимый для X-образных стержней + Общий вес стали, необходимый для Y-образных стержней

= 150.88 кг + 130,88 кг = 281,76 кг = 0,28 тонны

НРАВИТСЯ НА FACEBOOK

Не забудьте поделиться с друзьями! Поделиться – это забота 🙂

Для мгновенных обновлений Присоединяйтесь к нашей трансляции WhatsApp. Сохраните наш контакт Whatsapp +9700078271 как Civilread и отправьте нам сообщение « JOIN»

FOUNDATION

Выбор типа фундамента

Выбор подходящего тип фундамента определяется некоторыми важными факторами, такими как

Характер конструкции
Нагрузки от структура
Характеристики недр
Выделенная стоимость фундаменты

Поэтому решить о тип фундамента, необходимо проведение геологоразведочных работ.Тогда почва характеристики в зоне поражения под зданием должны быть тщательно оценен. Допустимая несущая способность пораженного грунта затем следует оценить слои.

После этого исследования можно было затем решите, следует ли использовать фундамент неглубокий или глубокий.

Фундаменты мелкого заложения, такие как опоры и плоты дешевле и проще в исполнении. Их можно было бы использовать, если бы выполняются следующие два условия;

Наложенное напряжение (Dp) вызванная зданием, находится в пределах допустимой несущей способности различных слоев почвы, как показано на рис.1.

Это условие выполнено когда на рисунке 1 меньше и меньше, чем меньше и меньше, и так далее.

Здание выдержало ожидаемая осадка по данному типу фундамента

Если один или оба из этих двух условия не могут быть выполнены использование глубоких фундаментов должно быть считается.

Глубокие фундаменты используются, когда верхние слои почвы мягкие и имеется хороший несущий слой на разумная глубина.Толщина грунта, лежащего под несущим слоем, должна быть достаточная прочность, чтобы противостоять наложенным напряжениям (Dp) из-за нагрузок, передаваемых на опорный слой, как показано на рисунке 2.

Глубокие фундаменты обычно сваи или опоры, которые передают нагрузку здания на хорошую опору страта. Обычно они стоят дороже и требуют хорошо обученных инженеров для выполнять.

Если исследуемые слои почвы мягкий на значительной глубине, и при разумных пределах не обнаруживается несущего пласта. глубины, можно использовать плавучие фундаменты.

построить плавающий фундамент, масса грунта, примерно равная весу Предлагаемое здание будет демонтировано и заменено зданием. В в этом случае несущее напряжение под зданием будет равно весу удаленной земли (γD) что меньше

(q _a = γD + 2C)

а также Дп будет равно нулю.Это означает, что несущая способность под здания меньше, чем (q _a), и ожидаемое поселение теоретически равно нуль.

Наконец, инженер должен подготовить смету стоимости наиболее перспективного типа фундамента что представляет собой наиболее приемлемый компромисс между производительностью и Стоимость.

Фундамент мелкого заложения

Фундаменты неглубокие – это те выполняется у поверхности земли или на небольшой глубине.Как упоминалось ранее в предыдущей главе фундаменты мелкого заложения использовались при грунтовых разведка доказывает, что все слои почвы, затронутые зданием, могут противостоять наложенным напряжениям (Dp) не вызывая чрезмерных заселений.

Фундаменты мелкого заложения либо опоры или плоты.

Опоры

Фундамент является одним из старейший и самый популярный вид фундаментов мелкого заложения.Опора – это увеличение основания колонны или стены с целью распределения нагрузка на поддерживающий грунт при давлении, соответствующем его свойствам.

Типы опор

Есть разные виды опоры, соответствующие характеру конструкции. Подножки можно классифицировать на три основных класса

Настенный или ленточный фундамент

Он проходит под стеной мимо его полная длина, как показано на рис.3. обычно используется в несущей стене типовые конструкции.

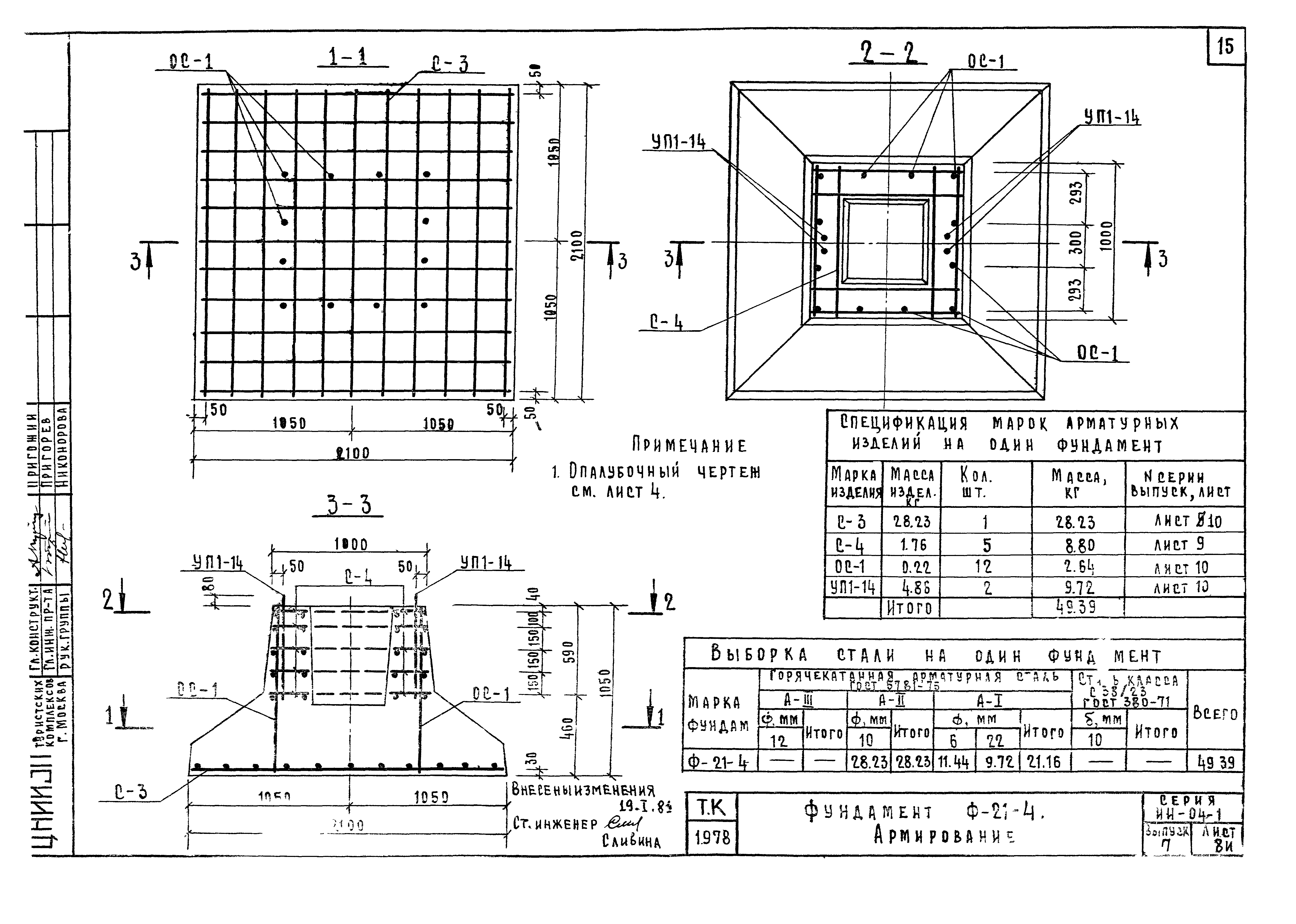

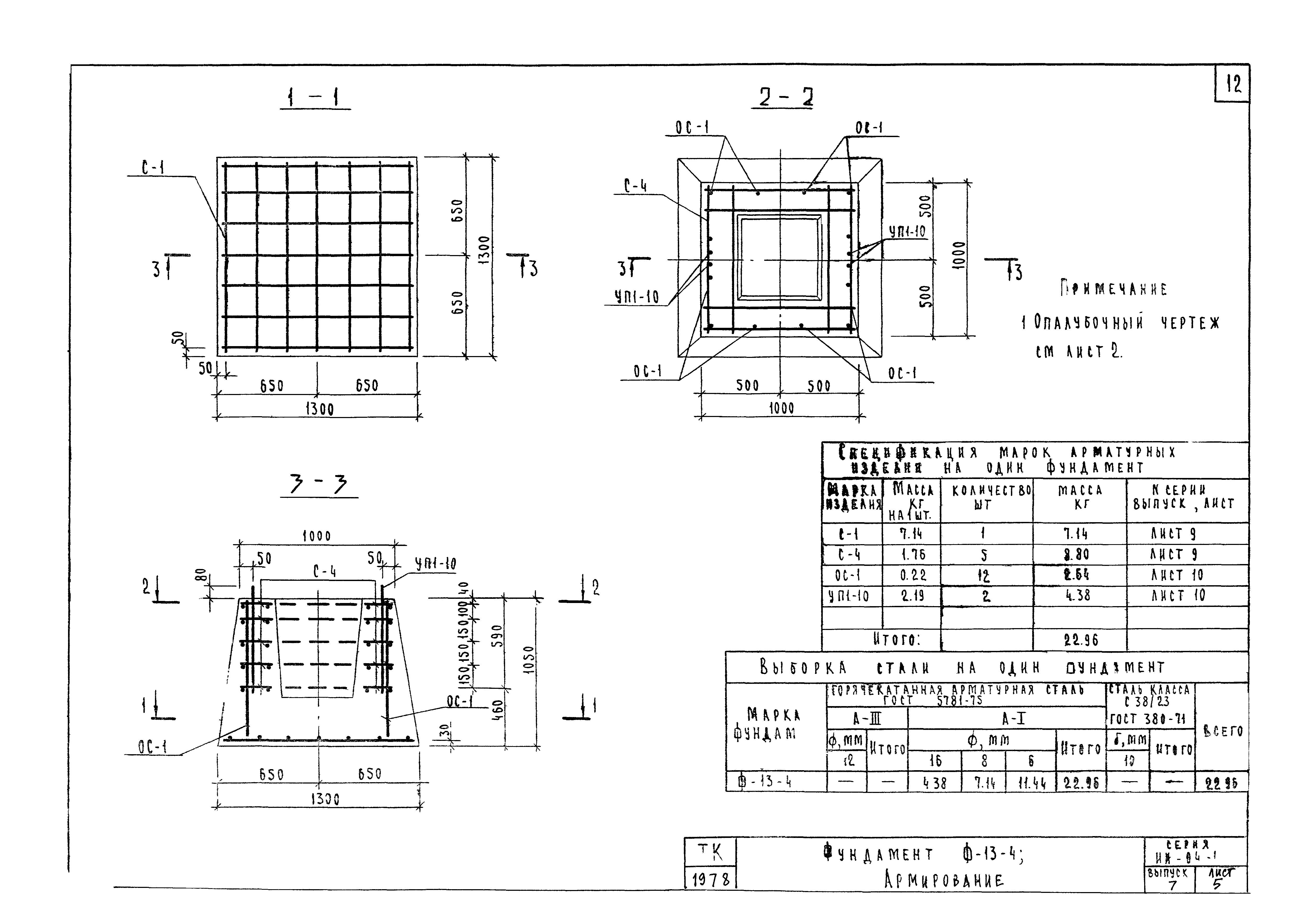

Изолированная опора колонны

Он действует как основание для колонны. Обычно применяется для железобетонных зданий типа Скелтон. Может принимать любую форму, например квадратную, прямоугольную или круглую, как показано на рисунке 4.

Инжир.4 Типовые раздвижные опоры

Комбинированная опора колонны

Это комбинированное основание для внешней и внутренней колонн здания, рис.5. Он также используется когда две соседние колонны здания расположены близко друг к другу другая, их опоры перекрывают

Распределение напряжений под опорами

Распределение напряжений под опорами считается линейным, хотя на самом деле это не так. Ошибка участие в этом предположении невелико, и на него можно не обращать внимания.

Загрузить сборники

Нагрузки, влияющие на обычные типы строений:

Постоянная нагрузка (D.L)
Живая нагрузка (L.L)
Ветровая нагрузка (W.L)
Землетрясение (E.L)

Статическая нагрузка

Полная статическая нагрузка, действующая на элементы конструкции следует учитывать при проектировании.

Живая нагрузка

Маловероятно, что полная интенсивность динамической нагрузки будет действовать одновременно на всех этажах многоэтажный дом.Следовательно, кодексы практики позволяют снижение интенсивности динамической нагрузки. Согласно египетскому кодексу На практике допускается следующее снижение временной нагрузки:

№ или . перекрытий Снижение временной нагрузки%

Земля нулевой этаж%

1 ^ул нулевой этаж%

2 ^nd этаж 10.0%

3 ^рд этаж 20,0%

4 ^-е этаж 30,0%

5 ^{-й этаж} и более 40,0%

Временная нагрузка не должна снижаться в течение склады и общественные здания, такие как школы, кинотеатры и больницы.

Ветровые и землетрясения нагрузки

Когда здания высокие и узкие, Необходимо учитывать ветровое давление и землетрясение.

Допущение, использованное при проектировании спреда Опоры

Теория анализа эластичности указывает на что распределение напряжений под симметрично нагруженными фундаментами не является униформа. Фактическое распределение напряжений зависит от типа материала. под опорой и жесткостью опоры. Для опор на рыхлых не связный материал, зерна почвы имеют тенденцию смещаться вбок на края из-под груза, тогда как в центре почва относительно ограничен.Это приводит к диаграмме давления, примерно такой, как показано на рисунке 6. Для общего случая жестких опор на связных и несвязных материалов, Рис.6 показывает вероятное теоретическое распределение давления. Высокое краевое давление можно объяснить тем, что краевой сдвиг должен иметь место до урегулирования.

Потому что давление интенсивность под опорой зависит от жесткости опоры, тип почвы и состояние почвы, проблема в основном неопределенный.Обычно используется линейное распределение давления. под фундаментом, и в этом тексте будет следовать этой процедуре. В в любом случае небольшая разница в результатах проектирования при использовании линейного давления распределение

Допустимые опорные напряжения под опорами

Коэффициент надежности при расчете допустимая несущая способность под фундаментом должна быть не менее 3 если учитываемые при расчете нагрузки равны статической нагрузке + пониженная живая нагрузка.Коэффициент запаса прочности не должен быть меньше 2, когда рассматривается наиболее тяжелое состояние нагрузки, а именно: статическая нагрузка + полный рабочий ток. нагрузка + ветровая нагрузка или землетрясения.

Нагрузки на надстройку обычно рассчитывается на уровне земли. Если указано допустимое допустимое давление на опору, оно должно быть уменьшено на объем бетона. под землей на единицу площади основания, умноженную на разница между удельным весом бетона и грунта.Если принять равной среднюю плотность грунта и бетона рис.7, тогда следует уменьшить на

Конструктивное исполнение раздвижных опор

Для опоры на ноги следующие позиции следует рассматривать как

1 ножницы

Напряжения сдвига съедали обычно контролировать глубину расставленных опор.Критическое сечение для широкой балки сдвиг показан на рис.8-а. Находится на расстоянии d от колонны или стены. лицо. Значения касательных напряжений приведены в таблице 1. разрез для продавливания сдвига (двусторонний диагональный сдвиг) показан на рис. 8-б. Он находится на расстоянии d / 2 от лицевой стороны колонны. Это предположение в соответствии с Кодексом Американского института бетона (A.CI).

Таблица 1): допустимые напряжения в бетоне и арматуре: –

Виды напряжений	условное обозначение	Допустимые напряжения в кг / см ²
Куб прочности	ж _у.е.	180	200	250	300
Осевой комп.	f _co	45	50	60	70
Простые изгибающие и эксцентрические усилия с большим эксцентриситетом	ж _в	70	80	95	105
Напряжения сдвига Плиты и опоры без армирования. Другие участники Элементы с армированием	q ₁ q ₁ q ₂	7 5 15	8 6 17	9 7 19	9 7 21
Пробивные ножницы	q _cp	7	8	9	10
Армирование Низкоуглеродистая сталь 240/350 Сталь 280/450 Сталь 360/520 Сталь 400/600	f _с	1400 1600 2000 2200	1400 1600 2000 2200	1400 1600 2000 2200	1400 1600 2000 2200

Пробивные ножницы обычно контролировать глубину разложенных опор.Из принципов статики Рис. 8-б , сила на критическом участке сдвига равна силе на опора за пределами секции сдвига, вызванная чистым давлением грунта f _n.

где q _p = допустимое напряжение сдвига при штамповке

= 8 кг / см ² (для куба сила = 160)

f _n = чистое давление на грунт

b = Сторона колонны

d = глубина продавливания

Можно предположить, что критический участок для продавливания сдвига находится на торце колонны, и в этом случае допустимое напряжение сдвига при штамповке можно принять равным 10.0 кг / см ² (для прочности куба = 160).

Фундамент обычно проектируется чтобы гарантировать, что глубина будет достаточно большой, чтобы противостоять сдвигу бетона без армирования полотном ..

2- Облигация

Напряжение сцепления рассчитывается как

.
где поперечная сила Q равна взятые в том же критическом сечении для изгибающего момента или при изменении бетонное сечение или стальная арматура.Для опор постоянное сечение, сечение для склеивания находится на лицевой стороне колонны или стены. В арматурный стержень должен иметь достаточную длину г _г , Рис.9, чтобы избежать выдергивания (разрыва соединения) или раскалывание бетона. Значение d _d вычисляется следующим образом:
Для первого расчета возьмем f _с равно допустимой рабочей стресс.Если рассчитанный d _d есть больше имеющихся d _d затем пересчитайте d _d взяв f _с равняется действительному напряжению стали.
Допустимая стоимость облигации напряжение q _b следующие
3- Изгибающий момент
Критические разделы для изгибающий момент определяется по рис.10 следующим образом:
Для бетонной стены и колонны, это сечение берется на лицевой стороне стены или колонны рис.10-а.
Для кладки стены этот участок берется посередине между серединой и краем стены Рис.10-б.
Для стальной колонны этот раздел расположен на полпути между краем опорной плиты и лицевой стороной столбец Рис.(10-с).
Глубина, необходимая для сопротивления изгибающий момент
4- Опора на опору
Когда железобетон колонна передает свою нагрузку на опору, сталь колонны, которая несущий часть груза, не может быть остановлен на опоре, так как это может привести к чрезмерной нагрузке на бетон в зоне контакта колонны.Следовательно, это необходимо передать часть нагрузки, которую несет стальная колонна, на напряжение сцепления с основанием за счет удлинения стальной колонны или дюбеля. С Рис.11:
где f _s – фактическое напряжение стали
5- Обычная бетонная опора под R.C. Опора
Распространенной практикой является размещение ровный бетонный слой под железобетонным основанием. Этот слой около 20 см. до 40 см. Проекция C плоского бетонного слоя зависит от ее толщины t. Ссылаясь на Рис.12, максимальный изгибающий момент на единицу длины в сечении a-a равно
Где f _n = чистое давление почвы.
Максимальное растягивающее напряжение внизу раздела а-а это:
ДИЗАЙН R.C. СТЕНА:
Основание стены представляет собой полоску железобетон шире стены. На Рис.13 показаны различные типы стеновые опоры. Тип, показанный на рис. 13-а, используется для опор, несущих легкие. нагрузки и размещены на однородном грунте с хорошей несущей способностью.Тип, показанный в Рис. 13-б используется, когда грунт под фундаментом неоднородный и разная несущая способность. Используется тип, показанный на рисунках 13-c и 13-d. для тяжелых нагрузок.
Процедура проектирования:
Рассмотрим 1.0 метров в длину стена.
1. Найдите P на уровне земли.
2. Найти, если дано, то оно сокращается или вычисляется P _T.
3. Вычислить площадь опоры
Если напряжение связи небезопасно, либо увеличиваем за счет использования стальных прутков меньшего диаметра, либо увеличивать ∑ О глубина d.Сгибая вверх стальная арматура по краям фундамента помогает противостоять сцеплению стрессы. Диаметр основной стальной арматуры не должен быть меньше более 12 мм. Чтобы предотвратить растрескивание из-за неравномерного оседания под стеной Само по себе дополнительное армирование используется, как показано на рис. 13-c и d. это принимается как 1,0% от поперечного сечения бетона под стеной и распределяется одинаково сверху и снизу.
19.Проверить анкерный залог
Конструкция одностоечной опоры
одноколонный фундамент обычно квадратный в плане, прямоугольный фундамент – используется, если есть ограничение в одном направлении или если поддерживаемые столбцы слишком удлиненный.прямоугольное сечение. В простейшем виде они состоят из единой плиты ФИг.15-а. На рис. 15-б изображена колонна на пьедестале. опора, пьедестал обеспечивает глубину для более благоприятной передачи нагрузки и во многих случаях
требуется чтобы обеспечить необходимую длину для дюбелей. Наклонные опоры, такие как те, что на Рис. 15-c
Методика проектирования опор квадратной колонны
Американец Кодексы практики равно момент около критического сечения y-y чистого напряжения, действующего на вылупился.area abcd Рис. 16-a. Согласно континентальным кодексам практики M _max. равно любому; момент действия чистых напряжений на заштрихованной области abgh, показанной на рис. 16-b, около критического сечения y-y или 0,85 момент результирующих напряжений, действующих на площадь abcd на рис. 16-а. о г-у.
8.Определите необходимую глубину сопротивления пробивке d _p.
9. Рассчитайте d _м, глубину сопротивления
b = B, сторона опоры согласно Американским нормам практики
.
b = (b _c + 20) см где b _c – сторона колонны по данным Continental Кодексы практики.
Следует отметить, что d _м вычисленное континентальным методом, больше, чем вычисленное американским кодом. Большая глубина уменьшит количество стальной арматуры и обычно соответствует глубине, необходимой для штамповки. Американский код дает меньшее d _м с более высоким значением стальной арматуры, но с использованием высокопрочной стали, площадь стальной арматуры может быть уменьшена. В этом тексте изгибающий момент рассчитывается в соответствии с Американскими нормами, а b равно принимается равным b _c + 20, когда используется обычная сталь, или равно B при использовании стали с высоким пределом прочности.
Глубина основания d может быть принимает любое значение между двумя значениями, вычисленными двумя вышеуказанными методами. Это Следует отметить, что при одном и том же изгибающем моменте большая глубина будет требуется меньшая площадь арматурной стали, которая может не удовлетворять требованиям минимальный процент стали. Также небольшая глубина потребует большой площади стали. особенно при использовании обычной низкоуглеродистой стали.
10. Выберите большее из d _m или d _p
11.Проверить d _d, глубину установки дюбеля колонны.
Методика расчета прямоугольной опоры
Процедура такая же, как и квадратный фундамент. Глубина обычно контролируется пробивными ножницами, кроме случаев, когда отношение длины к ширине велико, сдвиг широкой балки может контролировать глубина. Критические сечения сдвига находятся на расстоянии d по обе стороны от столбец Рис.17-а. Изгибающий момент рассчитывается для обоих направлений, вокруг оси 1-1 и вокруг оси b-b, как показано на рис. 17.b и c.
Армирование в длинном направление (сторона L) рассчитывается по изгибающему моменту и равномерно распределяется по ширине B. армирование в коротком направлении (сторона B) рассчитывается по изгибу момент М ₁₁ .При размещении стержней в коротком направлении один необходимо учитывать, что опора, обеспечиваемая опорой колонны, является сосредоточены около середины, следовательно, зона опоры, прилегающая к колонна более эффективна в сопротивлении изгибу. По этой причине произведена регулировка стали в коротком направлении. Эта регулировка помещает процент стали в зоне с центром в колонне шириной, равной к длине короткого направления опоры.Остальная часть арматура должна быть равномерно распределена в двух концевых зонах, рис.18. По данным Американского института бетона, процент стали в центральная зона выдается по:
, где S = отношение длинной стороны к короткой сторона, L / B.
САМЕЛЛЫ
Одиночные опоры должны быть связаны вместе пучками, известными как semelles, как показано на рис.19.a. Их функция нести стены первого этажа и переносить их нагрузки на опоры. Семелла могут предотвратить относительное оседание, если они очень жесткие. и сильно усиленный.
Семелле представляет собой неразрезную железобетонную балку прямоугольного сечения. несущий вес стены. Ширина семели равна ширина стены плюс 5 см и не должна быть меньше 25 см. Должно сопротивляться силам сдвига и изгибающим моментам, которым он подвергается, semelles должен
быть усиленным сверху и снизу для противодействия дифференциальным расчетам.равным усилением A _s.
Верх уровень семеллы должен быть на 20 см ниже уровня платформы. окружающие здание. Если уровень первого этажа выше, чем уровень платформы, уровень внутренней полумельки можно принять 20 см. ниже уровня цокольного этажа
Опоры подвержены моменту
Введение
Многие основы сопротивляются в дополнение к концентрической вертикальной нагрузке, момент вокруг одной или обеих осей основания.Момент может возникнуть из-за нагрузки, приложенной не к центру основание. Примеры основ, которые должны противостоять моменту, – это основания для подпорные стены, опоры, опоры мостов и колонны фундаменты высотных зданий, где давление ветра вызывает заметный прогиб моменты у основания колонн.
Результирующее давление на почву под внецентренно нагруженным основанием считается совпадающим с осевым нагрузка P, но не с центром тяжести фундамента, что приводит к линейному неравномерное распределение давления.Максимальное давление не должно превышать максимально допустимое давление на почву. Наклон опоры из-за возможна более высокая интенсивность давления почвы на пятку. Это может быть уменьшенным за счет использования большого запаса прочности при расчете допустимого грунта давление. Глава 1, Раздел «Опоры с эксцентрическими или наклонными нагрузками» обеспечить снижение допустимого давления на грунт для внецентренно нагруженных опоры.
Опоры с моментами или эксцентриситетом относительно Одна ось
где P = вертикальная нагрузка или равнодействующая сила
е = эксцентриситет вертикальной нагрузки или равнодействующей силы
q = интенсивность давления грунта (+ = сжатие)
и не должно быть больше допустимого
давление почвы q _a
c-Нагрузка P за пределами середины
Когда нагрузка P находится за пределами средней трети, то есть е > L / 6, Уравнение7 указывает на то, что под опорой возникнет напряжение. Однако нет между почвой и основанием может возникнуть напряжение, поэтому напряжение напряжения не принимаются во внимание, а площадь основания, которая находится в натяжение не считается эффективным при несении нагрузки. Следовательно диаграмма давления на почву должна всегда находиться в сжатом состоянии, как показано на Рис.21-.c. Для в эксцентриситет е > L / 6 с участием относительно только одной оси, можно управлять уравнениями для максимальной почвы давление q ₁, найдя диаграмму давления сжатия, результирующая должна быть одинаковой и на одной линии действия нагрузки P.Этот диаграмма примет форму треугольника со стороной = q ₁ и основанием =
Опоры с моментами или эксцентриситетом относительно обе оси
Для опор с моментами или эксцентриситет относительно обеих осей Рис. 22, давление может быть вычислено с помощью следующее уравнение
a- Нейтральная ось за пределами базы:
Если нейтральная ось находится снаружи основание, то все давление q находится в сжатом состоянии, и уравнение (9) имеет вид действительный.Расположение максимального и минимального давления на почву может быть определяется быстро, наблюдая направления моментов. Максимум давление q ₁ находится в точке (1)
Рис.22-а и минимальный давление q ₂ находится в точке (3). Давление q ₁ и q ₂ определяются из уравнения (9).
б- Нейтральная ось режет основание
Если нейтральная ось режет основание, то некоторый участок основания подвергается растяжению Рис.22. Как почва вряд ли захватит опору, чтобы удерживать ее на месте, поэтому диаграмму, показанную на рис. 22-б, и уравнение (9) использовать нельзя. Расчет Максимальное давление на почву должно зависеть от площади, фактически находящейся на сжатии. Диаграмма сжатия должна быть найдена таким образом, чтобы ее результирующая должны быть равны и на одной линии действия силы P. Простейший способ получить эту диаграмму – методом проб и ошибок следующим образом:
1- Находить давление почвы во всех углах, применяя уравнение.(9).
2- Определите положение нейтральной оси N-A (линия нулевого давления). Это не прямая линия, но предполагается, что это так. Поэтому необходимо найти только две точки, по одной на каждой соседней стороне. основания.
3- Выбрать другой нейтральная ось (N’-A ‘) параллельна (N-A), но несколько ближе к месту результирующей нагрузки P, действующей на опору.
4- Вычислить момент инерции сжатой области по отношению к N’-A ‘. В Самая простая процедура – нарисовать опору в масштабе и разделить площадь на прямоугольники и треугольники
4.4 КОНСТРУКЦИЯ ПРЕДНАЗНАЧЕННЫХ ФУНТОВ К МОМЕНТУ
Основная проблема в конструкция эксцентрично нагруженных опор – это определение распределение давления под опорами. Как только они будут определены, процедура проектирования будет аналогична концентрически нагруженным опорам, выбраны критические сечения и произведены расчеты напряжений из-за момент и сдвиг сделаны.
Где изгибающие моменты на колонну поступают с любого направления, например от ветровые нагрузки, квадратный фундамент; предпочтительнее, если не хватает места диктуют выбор прямоугольной опоры. Если изгибающие моменты действуют всегда в том же направлении, что и в колоннах, поддерживающих жесткие каркасные конструкции, опору можно удлинить в направлении эксцентриситета
Размеры фундамента B и L пропорциональны таким образом, чтобы максимальное давление на носке не превышает допустимого давления почвы.
Если колонна несет постоянный изгибающий момент, например, кронштейн, несущий длительной нагрузке, может оказаться преимуществом смещение колонны от центра на опоры так, чтобы эксцентриситет результирующей нагрузки был равен нулю. В этом случае распределение давления на основание будет равномерным. Долго носок опоры должен быть спроектирован как консоль вокруг сечение лицевой стороны колонны, Расчет глубины сопротивления пробивные ножницы и ножницы для широкой балки такие же, как при опоре фундаментов концентрические нагрузки
Поскольку изгибающий момент на основание колонны, вероятно, будет большим для этого типа фундамента, арматура колонны должна быть правильно привязана к фундаменту., Детали армирования для этого типа фундаментов показаны на Рис.24.
Для квадратного фундамента это как правило, удобнее всего поддерживать одинаковый диаметр стержня и расстояние между ними в обоих направления во избежание путаницы при креплении стали.
Комбинированные опоры

Введение
В предыдущем разделе были представлены элементы оформления разворота и стены. опоры.В этом разделе рассматриваются некоторые из наиболее сложных проблемы с мелким фундаментом. Среди них опоры, поддерживающие более один столбец в ряд (комбинированные опоры), который может быть прямоугольным или трапециевидной формы, или две накладки, соединенные балкой, как ремешок опора. Эксцентрично нагруженные опоры и опоры несимметричной формы тоже будет рассмотрено.

Прямоугольные комбинированные опоры
Когда линии собственности, расположение оборудования, расстояние между колоннами или другие соображения ограничить расстояние от фундамента в местах расположения колонн, возможное решение: использование фундамента прямоугольной формы.Этот тип фундамента может поддерживать два столбца, как показано на рисунках 25 и 26, или более двух столбцов с только небольшое изменение процедуры расчета. Эти опоры обычно проектируется, предполагая линейное распределение напряжения на дне основания, и если равнодействующая давления почвы совпадает с равнодействующая нагрузок (и центр тяжести опоры), грунт предполагается, что давление равномерно распределено, линейное давление Распределение подразумевает твердую опору на однородной почве.Настоящий опора, как правило, не жесткая, и давление под ней неравномерно, но Было обнаружено, что решения, использующие эту концепцию, являются адекватными. Этот Концепция также приводит к довольно консервативному дизайну.
Конструкция жесткой прямоугольной опоры заключается в определении расположение центра тяжести (cg) нагрузок на колонну и использование длины и такие размеры ширины, чтобы центр тяжести основания и центр силы тяжести колонны нагрузки совпадают.С размерами фундамента установили, ножницы
можно подготовить диаграмму моментов, выбрать глубину сдвига (опять же является обычным, чтобы сделать глубину достаточной для сдвига без использования сдвига армирование, чтобы косвенно удовлетворить требованиям жесткости), и армирование сталь, выбранная для требований к гибке. Критические секции на сдвиг, оба диагональное натяжение и широкая балка должны приниматься, как указано в предыдущем раздел.Максимальные положительные и отрицательные моменты используются при проектировании армирующей стали, и в результате получится сталь как в нижней, так и в верхней части луч.
В коротком направлении очевидно, что вся длина не будет эффективен в сопротивлении изгибу. Эта зона, ближайшая к колонне, будет наиболее эффективен для изгиба, и рекомендуется использовать этот подход. Это в основном то, что Кодекс ACI определяет в Ст.15.4.4 для прямоугольного опоры
Если принять, что зона, в которую входят столбцы, больше всего эффективная, какой должна быть ширина этой зоны? Конечно, это должно быть что-то больше ширины столбца. Наверное, не должно быть больше ширина столбца плюс d до 1,5d, в зависимости от расположения столбца на основе аналитическая работа автора, отсутствие руководства по Кодексу и признание того, что дополнительная сталь «укрепит» зону и увеличит моменты в этой зоне и уменьшить момент выхода из зоны.Эффективная ширина при использовании этого метода проиллюстрирован на рис.27. Для оставшейся части фундамента в коротком направлении Кодекс ACI Должно использоваться требование для минимального процентного содержания стали (ст. 10.5 или 7.13).
При выборе размеров для комбинированного фундамента размер длины равен несколько критично, если желательно иметь диаграммы сдвига и момента математически близко как проверка ошибок.Это означает, что если длина не равна точно вычисленное значение из местоположения cg столбцов, Эксцентриситет будет внесен в основание, что приведет к нелинейному диаграмма давления грунта. Однако фактическая длина в заводском состоянии должна быть округляется до практической длины, скажем, с точностью до 0,25 или 0,5 фута (от 7,5 до 15 см).
Нагрузки на колонну могут быть приняты как сосредоточенные нагрузки для расчета сдвига и диаграммы моментов.Для расчета значений сдвига и момента на краю (торце) столбца следует использовать. Результирующая ошибка при использовании этого подхода: незначительно Рис. (28)
Если основание нагружено более чем двумя колоннами, проблема все еще сохраняется. статически детерминированный; реакции (нагрузки на колонку) известны также как распределенная нагрузка, то есть давление грунта.
Методика расчета прямоугольной комбинированной опоры: –

Ссылаясь на рис.29, этапы проектирования можно резюмировать следующим образом:
1- Найдите направление применения результирующего R. Это исправление L / 2, поскольку y равно известные и ограниченные. Следует указать, что если длина L не равна точно рассчитанное значение, эксцентриситет будет введен в опоры, в результате чего получается нелинейная диаграмма давления грунта.Фактический как построенный длину, однако, следует округлить до практической длины, скажем, до ближайшие 5 см или 10 см.
максимальный + ve момент в точке K, где сила сдвига = ноль
6- Определите глубину сдвига. Принято делать глубину адекватной на сдвиг без использования сдвига армирование. Критическое сечение сдвига находится на расстоянии d от грани. столбца, имеющего максимум сдвиг, рис.30
7-Определить глубина продавливания сдвига для обеих колонн. По данным ACI, критическое сечение это на d / 2 от грани колонны. Рис.30.
9-д выбран наибольший из
т = д + От 5 до 8 см.
11- Проверьте напряжения сцепления и длину анкеровки d.
12- Короткое направление:
Нагрузки на колонны распределяются поперечно поперечными балками (скрытыми), одна под каждым столбцом.Длина балок равна ширине балки. опоры B. Эффективную ширину поперечной балки можно принять как минимум из следующих:
а- Ширина колонны a + 2 d или ширина колонны a + d + проекция фундамента за столбцом y, рис.31.
б- Ширина подошвы
Следует отметить, что код ACI считает, что эффективная ширина поперечная балка равна ширине колонны a + d или ширине колонны a + d / 2 + y. Поперечный изгибающий момент M _T1 в колонне (1) равен
Поперечная арматура должна быть распределена по полезной ширине. поперечной балки.Для остальной части фундамента минимум следует использовать процентную сталь. Напряжения связи и длина анкеровки d _d, следует проверить.
Стойка комбинированная трапециевидная: –
Комбинированная трапециевидная опора для двух колонн, используемая, когда колонна несет самая большая нагрузка находится рядом с линией собственности, где проекция ограничена или когда есть ограничение на общую длину опоры.Ссылаясь на Рис.32 ,
Положение результирующей нагрузки на столбцы R определяет положение центриод трапеции. Длина L определяется, а площадь A равна вычислено из:
Процедура проектирования такая же, как и для прямоугольного комбинированного фундамента, за исключением того, что диаграмма сдвига будет кривой второй степени, а изгибающий момент – кривая третьей степени.
Конструкция ременных или консольных опор
Можно использовать ленточную опору. где расстояние между колоннами настолько велико, что комбинированная или трапециевидная опора становится довольно узкой, что приводит к высоким изгибающим моментам, или где, как в предыдущем разделе.
Ремешок основание состоит из двух опор колонн, соединенных элементом, называемым ремень, балка или консоль, передающая момент извне опора.На рис.33 показано ленточное основание. Поскольку ремешок предназначен для
момент, либо это должно быть образуются вне контакта с почвой или почву следует разрыхлить на на несколько дюймов ниже ремешка, чтобы ремешок не оказывал давления на грунт действуя по нему. Для простоты разбора, если ремешок есть. не очень долго, весом ремешка можно пренебречь.
При проектировании ленточной опоры сначала необходимо выровнять опоры.Это делается при условии, что равномерное давление грунта под основаниями; то есть ₁ и ₂ (Рис.33) действуют в центре тяжести опор.
Ремешок должен быть массивным член, чтобы это решение было действительным. Развитие уравнения 1 подразумевает жесткую вращение тела; таким образом, если ремешок не может передавать эксцентрик момент из столбца 1 без вращения, решение не действует.Избежать рекомендуется вращение внешней опоры.
I _ремень / I _опора > 2
Желательно пропорции обе опоры так, чтобы B и q были как можно более равны для управления дифференциальные расчеты.
Методика расчета опор ремня
реакция под интерьер опора будет уменьшена на такое же значение, как показано на Рис.33
1- Дизайн начинается с пробной стоимости
евро.
6- Убедитесь, что центр тяжести площадей двух опор совпадают с равнодействующей нагрузок на колонну.
7- Рассчитайте моменты и сдвиг в различных частях ремня. опора.
8- Дизайн ремешка
Ремешок представляет собой однопролетная балка, нагруженная вверх нагрузками, передаваемыми ей двумя опор и поддерживаются нисходящими реакциями по центральным линиям двух столбцы.Таким образом, нагрузка вверх по длине L равна R ₁ / L. т / м ‘. Местоположение максимального момента получается приравниванием сдвига сила до нуля. Момент уменьшается к внутренней колонне и равен нулю. по центральной линии этого столбца. Следовательно, половина армирования ремня составляет прекращено там, где больше нет необходимости, а вторая половина продолжается до внутренняя колонна. Проверьте напряжения сдвига и используйте хомуты и изогнутые стержни, если нужно.
9- Конструкция наружной опоры
Внешняя опора действует точно так же, как настенный фундамент длиной, равной L. Хотя колонна расположен на краю, балансирующее действие ремня таково, что передают реакцию R ₁ равномерно по длине L ₁ Это приводит к желаемому равномерному давлению почвы. Дизайн выполнен точно так же, как настенный фундамент.
10- Дизайн межкомнатной опоры
Внутренняя опора может быть спроектирован как простой одноколонный фундамент. Основное отличие состоит в том, что Пробивные ножницы следует проверять по периметру fghj, рис.33.
ФУНДАМЕНТЫ
Введение
Фундамент плота непрерывные опоры, которые покрывают всю площадь под конструкцией и поддерживает все стены и колонны.Термин мат также используется для обозначения фундамента. этого типа. Обычно используется на грунтах с низкой несущей способностью и там, где площадь, покрытая расстеленными опорами, составляет более половины площади, покрытой структура. Плотный фундамент применяется также там, где в грунтовой массе содержится сжимаемые линзы или почва достаточно неустойчива, так что дифференциал урегулирование будет трудно контролировать. Плот имеет тенденцию переходить через мост неустойчивые отложения и уменьшает дифференциальную осадку.

Несущая способность плотов по песку
Биологическая способность основания на песке увеличивается по мере увеличения ширины. Благодаря большой ширине плота по сравнению с шириной обычной опоры, допустимая опора вместимость под плотом будет намного больше, чем под опорой.
Было замечено на практике что при допустимой несущей способности под плотом, равной удвоенной допустимая несущая способность определяется для обычной опоры.отдых на том же песке даст разумная и приемлемая сумма урегулирования.
Если уровень грунтовых вод находится на глубина равна или больше B, ширина плота, допустимая Несущая способность, определенная для сухих условий, не должна уменьшаться. Если есть вероятность, что уровень грунтовых вод поднимается, пока не затопит площадка, допустимая несущая способность следует уменьшить на 50%.Если уровень грунтовых вод находится на промежуточной глубине между B и основанием плот, следует сделать соответствующее уменьшение от нуля до 50%.
Несущая способность плотов по глине.
В глинах несущая способность не зависит от ширины фундамента. вместимость под плотом будет такая же, как и под обычным основанием.
Если предполагаемый дифференциал осадка под плотом более чем терпима или если вес здание, разделенное на его площадь, дает несущее напряжение больше, чем допустимая несущая способность, плавающий или частично плавающий фундамент должен быть на рассмотрении.
Выполнить плавающий фундамент, земляные работы должны проводиться до глубины D, на которой вес выкопанного Грунт равен весу конструкции, рисунок 2.В этом случае избыточное наложенное напряжение Δp на уровне фундамента равна нулю и, следовательно, здание не пострадает.
Если полный вес building = Q
и вес удаленной почвы = W _с
и превышение нагрузки при уровень фундамента = Q _e
\ Q _e ₌ QW _s
В случае плавающего фундамента ;
Q = W _с и, следовательно, Q _e = Ноль
В случае частично плавающего фундамент, Q _e имеет определенный значение, которое при делении на площадь основания дает допустимый подшипник емкость почвы;
Проектирование плотных фундаментов;
Плоты могут быть жесткими. конструкции (так называемый традиционный анализ), при которых давление грунта действует против плиты плота предполагается равномерно распределенным и равным общий вес постройки, деленный на площадь плота.Это правильно, если столбцы более или менее загружены и расположены на равном расстоянии, но на практике выполнить это требование сложно, поэтому допускается что нагрузки на колонны и расстояния должны изменяться в пределах 20%. Однако если нисходящие нагрузки на одних участках намного больше, чем на других, это желательно разделить плот на разные части и оформить каждую зону на соответствующее среднее давление. Непрерывность плиты между такими области обычно предоставляются, хотя для областей с большими различиями в давления рекомендуется строить вертикальный строительный шов через плита и надстройка, чтобы учесть дифференциальную осадку.
В гибком плотном фундаменте дизайн не может быть основан только на требованиях к прочности, но это необходимо подвергнуться из-за прогнозируемого заселения. Толщина и количество армирования плота следует подбирать таким образом, чтобы предотвратить развитие трещин в плите. Поскольку дифференциальный расчет не учтено в конструктивном дизайне, принято усиливать плот с вдвое большей теоретической арматурой.Количество сталь можно принять как 1% площади поперечного сечения, разделенной сверху и Нижний. Толщина плиты не должна превышать 0,01 от радиус кривизны. Толщина может быть увеличена возле колонн до ^{для предотвращения разрушения при сдвиге.}
Есть два типа плотных фундаментов:
1- Плоская плита перекрытия, которая представляет собой перевернутую плоскую плиту Рис.34-а. Если толщина плиты недостаточна, чтобы противостоять продавливанию под колонны, пьедесталы могут использоваться над плитой Рис. 34-.b или, ниже плиты, с помощью утолщение плоской плиты под колоннами, как показано на Рис. 34-c.
2- Плита и балка на плоту, есть. перевернутый R.C. пол, состоит из плит и балок, идущих вдоль колонны, рядами в обоих направлениях, Рис.34-d, он также называется ребристым матом. Если желателен сплошной пол в цоколь, ребра (балки) могут быть размещены под плитой, рис.34-е.
Конструкция плота плоской перекрытия
Плот, _{, который
равномерной толщины, делится на полосы столбцов и средние полосы как
показано на рис. 35-а. Ширина полосы столбцов равна b + 2d, где b =
сторона колонки. Глубину плота d можно принять примерно равной 1/10
свободный промежуток между столбцами.Также ширину полосы столбца можно принять
равно 3 б.}
Планки колонн выполнены в виде неразрезные балки, нагруженные треугольными нагрузками, как показано на рис. 35-b. Сеть интенсивность равномерного восходящего давления f _n под любой площадью, для Например, площадь DEFG можно принять равной одной четвертой общей нагрузки. на столбцах D, E, F и G, разделенных на площадь DEFG.
Суммарные нагрузки, действующие на планка колонны BDEQ, рис.35-a приняты в виде треугольных диаграмм нагружения, показанных на рис. 35-б. Предполагается, что полная нагрузка на деталь DE, P _DE, равна чистое давление, действующее на площадь DHEJ.
Конструкция жесткого плота (традиционный метод)
Размер плота устанавливается равнодействующая всех нагрузок и определяется давление грунта. вычисляется в различных местах под основанием по формуле.
Плот подразделяется на ряд непрерывных полос (балок) с центром в рядах колонн, как показано на Рис.37.
Диаграммы сдвига и момента могут быть установлены с использованием либо комбинированного анализа фундамента, либо балочного момента коэффициент Коэффициенты момента балки. Коэффициент момента балки PI ²/10 для длинных направлений и Для коротких направлений может быть принят PI ²/8.Отрицательный и положительные моменты будем считать равными. Глубина выбрана так, чтобы удовлетворить требования к сдвигу без использования хомутов и растягивающей арматуры выбрано. Глубина обычно будет постоянной, но требования к стали могут варьироваться от полосы к полосе. Аналогично анализируется и перпендикулярное направление.
Конструкция плиты перекрытия и фермы (ребристый мат)
Если столбец загружается и интервалы равны или изменяются в пределах 20%, чистое восходящее давление f _n действие против плота предполагается равномерным и равным Q / A.
где
Q = вес здания при на уровне земли, и
A = площадь плота (по за пределами внешних колонн).
Если это давление больше чем чистое допустимое давление на грунт, площадь плота должна быть увеличена до площади, достаточно большой, чтобы снизить равномерное давление на сетку допустимое значение. Этого можно добиться, выполнив выступ плиты за пределы внешняя грань внешних колонн.
Ссылаясь на Рис. 38, различные элементы плота могут иметь следующую конструкцию:
Конструкция плиты:
1-Расчет поперечных балок B ₁ и B ₂
Равномерно распределенная нагрузка / м ‘ на
Пусть R ₁ и R ₂ быть центральной реакцией лучей B ₁ и B ₂ на центральный дальний свет В ₃ соответственно.Концевые балки B ₁ несет только часть нагрузки, которую несет балка B ₂ и, следовательно, центральная реакция R ₁ принимается равной
KR ₂ где K – коэффициент, основанный на сравнительной области, то
Также предполагается, что сумма центральных реакций от поперечных балок B ₁ и B ₂ равно суммарным нагрузкам от центральных колонн, таким образом,
2R ₁ + 8R ₂ = 2-пол. ₁ + 2-пол. ₂ (2)
Решение уравнений.(1) и (2), _{рэндов 1} и R ₂ может быть определен.
Изгибающий момент и сдвиг силовые диаграммы можно нарисовать, как показано на рис.39. Реакции R ₁ и R ₂ можно определить, приравняв сумму вертикальных сил до нуля. Центральное сечение балок при положительном изгибающем моменте может быть выполнен в виде Т-образной балки, так как плита находится на стороне сжатия. Разделы балки под центральной балкой B ₃ должны быть прямоугольными. раздел.
2- Конструкция центральной главной балки B ₃
Нагрузка, усилие сдвига, диаграммы и диаграммы изгибающего момента показаны на рис. 40-а. Раздел может быть выполнен в виде Т-образной балки.

3- Конструкция центральной балки дальнего света B ₄
Нагрузка, усилие сдвига, диаграммы изгибающих моментов представлены на рис.40-б Разрез может быть спроектирован как тавровая балка
вещей, которые инженеры на стройплощадке должны знать об арматуре и стальных стержнях
Только в соответствии с рекомендациями Индии.
Прозрачная крышка для основной арматуры в
Опоры: 50 мм
Плотный фундамент Верх: 50 мм
Плотный фундамент Дно / стороны: 75 мм
Стропа балки: 50 мм
Grade Slab: 20 мм
Колонна: 40 мм (d> 12 мм) 25 мм (d = 12 мм)
Стена со сдвигом: 25 мм
Балки: 25 мм
Плиты: 15 мм или не менее диаметра стержня.
Плоская плита: 20 мм
Лестница: 15 мм
Подпорная стена на земле: 20/25 мм
Водоудерживающие конструкции: 20/30 мм
Солнцезащитный козырек (Chajja): 25 мм
Крюк для хомутов 9D с одной стороны
Число хомутов = (пролет в свету / пролет) + 1
Длина анкерного крепления консоли для основной стали 69D
Объявления
«L» для основной тяги колонны в основании не менее 300 мм
Следует использовать стулья со стержнями диаметром не менее 12 мм.
Минимальный диаметр дюбелей должен составлять 12 мм
Нарезки внахлестку нельзя использовать для стержней размером более 36 мм.
В стальной арматуре требуется связующая проволока 8 кг на тонну.
Притирка не допускается для прутков диаметром более 36 мм.
Минимальное количество столбцов для квадратного столбца – 4, а для круглого – 6.
Продольная арматура должна составлять не менее 0,8% и более 6% от брутто C / S.
Вес стержня на метр длины = d ²/162, где d – диаметр в мм
На всей арматуре не должно быть прокатной окалины, рыхлой ржавчины и покрытий красок, масла или любых других веществ.
Основные стержни в плитах должны быть не менее 8 мм (HYSD) или 10 мм (плоские стержни), а распределители – не менее 8 мм и не более 1/8 толщины плиты.
Объявления

В случае шага стержней
Укажите диаметр стержня, если диаметры стержня равны.
Укажите диаметр большего стержня, если диаметры не равны.
На 5 мм больше номинального максимального размера крупного заполнителя.
Вещи, которые инженеры сайта должны знать
Проверьте единицы веса и преобразования, которые потребуются на строительной площадке здесь
Мы в инженерно-гражданском.com благодарны Эр Викранту за предоставление этого контрольного списка строительной площадки, который очень полезен для всех инженеров-строителей.
Проектирование опорной площадки – Руководство по конструкции
Рабочий пример Еврокода 2: Проектирование опорной подушки
Основные шаги
01. Рассчитайте размер опоры с учетом допустимого давления на опору и рабочей нагрузки.
02. Рассчитайте опорное давление для предельных нагрузок
03. Проверьте вертикальный сдвиг (сдвиг на торце колонны)
04.Проверка на сдвиг при продавливании
05. Расчет арматуры на изгиб
06. Проверка на срез критического сечения
Пример расчета
Временная нагрузка 400 кН
Статическая нагрузка 900 кН
Допустимое давление в подшипнике 175 кН
fck 30N / мм2
fyk 500 Н / мм2
Размер колонны 400 мм
Принять 150 кН в качестве веса основания
Расчет площади основания
Расчетная эксплуатационная нагрузка = 1,0 Гк + 1.0Qk
= 900 +150 + 400
= 1450 кН
Требуемая площадь основания = 1450/175
= 8,3 м2
Следовательно, обеспечьте площадь основания 2,9 м (площадь 8,41 м2)
Расчет предельных нагрузок
Осевая нагрузка = 1,35 Гк + 1.5Gk
= 1.35 * 900 + 1.5 * 400
= 1815 кН
Предельное давление = 1815 / (2.9 * 2.9)
= 216 кН / м2
Проверка соответствия толщины опоры
Проверка максимального сдвига
Допустим, толщина опоры 500 мм, стержни диаметром 16 мм у основания и покрытия к арматуре равны 40 мм
d = 500-40-16 / 2
= 452 мм
Макс. Сопротивление сдвигу
VRD, макс. = 0,5ud [0,6 (1-fck / 250)] (fck / 1.2-4,17)
= 915,84 кН
Напряжение сдвига = VEd / (периметр * d)
= 915,84 * E3 / (7280 * 452)
= 0,28
Напряжение сдвига не такое большое, поэтому можно использовать толщину 500 мм
Изгиб Арматура
Рассмотрим критическое сечение (на торце колонны)
MEd = 216 * 2,9 * (2,9 / 2-0,4 / 2) * (2,9 / 2-0,4 / 2) / 2
= 490 кНм
K = M / [b * (d ^ 2) * fck]
K = 490 * E6 / [1000 * (452 ^ 2) * 30]
K = 0.0,5]
z = 417,5 мм (Z / d = 0,92 <0,95)
As = M / (0,87 * fyk * z)
As = 490 * E6 / (0,87 * 500 * 417,5
= 2698 мм2
Обеспечьте T25 @ 175 мм расстояние (как предусмотрено = 2804 мм2)
ИЛИ вы можете увеличить глубину основания, чтобы уменьшить площадь армирования.
Проверка на пробивной сдвиг
As / (bd) = 2698 / (1000 * 452)
= 0.006
= 0,6% <2%
Следовательно,
Напряжение сдвига = 0,4 Н / мм2
VRd, c = 0,4 * 7280 * 542
= 1316,2 кН> 915,84 кН
Следовательно, сдвиг при продавливании в порядке.
Проверка максимального сдвига
Примите во внимание поверхность формы 1.0d колонны
Расчетное усилие сдвига = 216 * 2,9 * 0,798
= 499,9 кН
Как указано выше
VRd, c @ 1.0d = 0,4 * 1000 * 452
= 180,8 кН <499,9 кН
Следовательно, требуется усиление на сдвиг
.
Обычно усиление сдвига для подушек не предусмотрено. Следовательно, толщину основания можно увеличить и переделать конструкцию, как это было сделано выше.
Расчетные модули
> Фундаменты> Общие опоры
Нужно больше? Задайте нам вопрос
Этот модуль обеспечивает анализ прямоугольного фундамента с приложенной осевой нагрузкой, покрывающими слоями, моментными и поперечными нагрузками.Нажмите здесь, чтобы посмотреть видео:
Модуль позволяет перемещать положение приложения осевой нагрузки смещать от центра основания и обеспечивает автоматический расчет допустимого увеличения давления на грунт на основе размеров основания и / или глубины под поверхностью.
Модуль проверяет давление грунта при рабочей нагрузке, устойчивость к опрокидыванию, устойчивость к скольжению, изгиб на каждой из четырех сторон опоры, односторонний сдвиг в точке «d» от каждой из четырех поверхностей опоры и продавливание среза по периметру, расположенному в точке «d /». 2 фута от пьедестала лица.
Общий
f’c
Прочность бетона на сжатие в течение 28 суток.
fy
Предел текучести арматуры.
Ec
Модуль упругости бетона.
Плотность бетона
Плотность бетона используется для расчета собственного веса пьедестала и основания, когда выбран этот параметр.
Значения Phi
Введите значения уменьшения емкости, которые будут применяться к Vn и Mn.
Биаксиальный анализ
Выберите «Да» или «Нет», чтобы указать, нужно ли выполнять двухосный анализ. Если выполняется двухосный анализ, решение будет учитывать моменты, приложенные одновременно к двум ортогональным осям основания. Если двухосный анализ НЕ выполняется, решение будет рассматривать моменты, приложенные к двум ортогональным осям, как действующие не одновременно.
Длина кромки для M и V (отображается только при выборе двухосного анализа)
При расчете сдвига и момента для опор, где максимальные значения давления грунта возникают в углах, это значение указывает долю (в виде десятичной дроби) размера опоры от края для использования при расчете моментов и сдвигов из-за переменного давления грунта в этом область, край.Меньшее значение этой переменной приведет к более консервативному расчету, поскольку он будет ориентирован на более узкую полосу, которая испытывает наибольшее давление на грунт.
Щелкните для расчета (кнопка отображается только при выборе двухосного анализа)
Из-за итеративного характера вычислений, которые требуются для двухосного анализа, было бы нежелательно повторять весь анализ и проектирование каждый раз, когда изменяется входной параметр. Поэтому из соображений эффективности программа автоматически переходит в режим ручного пересчета при выборе двухосного анализа.Нажмите эту кнопку в любое время, когда вы захотите произвести пересчет с текущими входными параметрами.
Учитывать вес опоры при определении давления почвы на грунт
Выберите этот параметр, чтобы модуль рассчитал собственный вес основания и применил его как нагрузку, направленную вниз, при определении давления на грунт. Собственный вес будет умножен на коэффициент статической нагрузки в каждой из комбинаций нагрузок давления на грунт.
Примечание. Обычно следует выбирать этот вариант.Отмена выбора этого параметра может привести к неправильным расчетам давления грунта на опоры с моментом. Если цель состоит в том, чтобы попытаться сравнить давление на грунт в грунте с допустимым чистым давлением, то было бы целесообразно использовать параметр на вкладке «Допустимые значения грунта» для «Увеличить подшипник за счет веса опоры».
Учитывать вес опоры при определении скольжения, опрокидывания и подъема
Выберите этот параметр, чтобы модуль рассчитал собственный вес основания и применил его как нагрузку вниз при определении факторов безопасности при скольжении, опрокидывании и подъеме.Собственная масса будет умножена на коэффициент статической нагрузки в каждой из комбинаций нагрузок на устойчивость.
Игнорировать проверки для скольжения
Выберите этот вариант, если скольжение не является конструктивным соображением по какой-либо конкретной причине.
Мин. Соотношение стали – температура / усадка
Введите минимальное соотношение температуры / усадки стали, рассчитанное с использованием полной толщины основания. Это вызовет предупреждающее сообщение, если секция недостаточно усилена.
Примечание. Эта проверка выполняется при условии, что будет предоставлен только один мат из заданного арматурного стержня. Если конструкция имеет чистый приподнятый материал, например, верхний мат, или если верхний мат будет предоставлен в любом случае, имейте в виду, что программа по-прежнему будет учитывать вклад одного мата в соответствие требованиям по температуре и усадке. В этом случае может быть более удобным установить соотношение T&S на значение, представляющее половину от общего количества, зная, что двух матов будет достаточно для обеспечения полного требуемого количества.
Минимальный коэффициент безопасности при опрокидывании
Введите минимально допустимое отношение момента сопротивления к моменту опрокидывания. Если фактическое передаточное число меньше указанного минимального передаточного числа, появится сообщение о том, что устойчивость при опрокидывании не удовлетворяется.
Минимальный коэффициент запаса прочности при скольжении
Введите минимально допустимое отношение силы сопротивления к силе скольжения. Если фактическое передаточное число меньше указанного минимального передаточного числа, будет выдано сообщение о том, что устойчивость скольжения не удовлетворена.
Считать ACI 10.5.1 и 10.5.3 минимальным усилением
Установите этот флажок, если вы хотите, чтобы модуль учитывал ACI 318, разделы 10.5.1 и 10.5.3 при определении минимального армирования.
Допустимые значения для почвы
Допустимая грунтовая опора
Введите допустимое давление на грунт, которому грунт может противостоять. Это сопротивление рабочей нагрузке, которое будет сравниваться с расчетным давлением грунта при рабочей нагрузке (нагрузки не учитываются при расчете прочности).
Увеличить опору за счет веса опоры
Нажмите [Да], чтобы модуль рассчитал вес одного квадратного фута (вид сверху) веса фундамента и прибавил его к допустимому значению несущей способности почвы. Это позволяет избежать ущерба грунту из-за собственного веса основания и полезно в ситуациях, когда геотехнический отчет предоставляет допустимые значения чистого давления в опоре.
Сопротивление пассивному скольжению грунта
Введите значение пассивного давления грунта на сопротивление скольжению.Это значение будет использоваться для определения компонента сопротивления скольжению, создаваемого пассивным давлением почвы. Затем сопротивление скольжению из-за пассивного давления добавляется к сопротивлению скольжению из-за трения, чтобы определить общее сопротивление скольжению для каждой комбинации нагрузок.
Коэффициент трения грунт / бетон
Введите коэффициент трения между почвой и основанием, который будет использоваться при расчетах сопротивления скольжению.
Увеличение подшипников почвы
В этом разделе можно указать некоторые размеры, превышение которых автоматически увеличит допустимое давление на грунт.
Глубина основания основания под поверхностью почвы: Расстояние от низа основания до верха почвы. Это значение используется для определения допустимого увеличения давления на грунт и сопротивления пассивному скольжению грунта, но не используется в других расчетах в этом модуле.
Увеличивается в зависимости от глубины основания: Предоставляет метод автоматического увеличения базового допустимого давления на грунт на основе глубины основания ниже некоторой контрольной глубины.Собирает следующие параметры:
Допустимое увеличение давления на фут: Определяет величину, на которую может быть увеличено базовое допустимое давление на грунт на каждый фут глубины ниже некоторой контрольной глубины.
Когда основание опоры ниже: Определяет необходимую глубину, чтобы начать реализацию постепенного увеличения допустимого давления на грунт на основе глубины опоры.
Пример: Предположим следующее: Базовое допустимое давление на грунт = 3 тыс. Фунтов стерлингов.Основание основания находится на глубине 6 футов-0 дюймов ниже поверхности почвы. В геотехническом отчете указывается, что увеличение опорного давления на 0,15 тыс.футов допускается для каждого фута глубины, когда основание находится более чем на 4 фута ниже поверхности почвы. Поскольку вы указали, что опора находится на 6 футов ниже поверхности почвы, модуль автоматически рассчитает скорректированное допустимое давление на грунт, равное 3 тыс. фунтов / футов + (6 футов – 4 футов) * 0,15 тыс. фунтов / футов = 3,30 тыс. фунтов стерлингов.
Увеличение на основе размера фундамента в плане: Предоставляет метод автоматического увеличения базового допустимого давления на грунт на основе размеров фундамента, превышающих некоторый контрольный размер.Собирает следующие параметры:
Допустимое увеличение давления на фут: Определяет величину, на которую может быть увеличено базовое допустимое давление на грунт для каждого фута длины или ширины, превышающей некоторый контрольный размер.
Когда максимальная длина или ширина больше, чем: Указывает требуемый размер, чтобы начать реализацию постепенного увеличения допустимого давления на грунт на основе размера основания.
Пример: Предположим следующее: Базовое допустимое давление на грунт = 3 тыс. Фунтов стерлингов.Размеры опоры 12 футов 0 дюймов x 6 футов 0 дюймов. В геотехническом отчете указывается, что увеличение несущего давления грунта на 0,15 тыс.футов допускается для каждого фута, если наибольший размер основания в плане превышает 4 фута. Модуль автоматически рассчитает скорректированное допустимое давление на грунт, равное 3 тыс. Фунтов / футов + (12 футов – 4 футов) * 0,15 тыс. Фунтов / футов = 4,2 тыс. Фунтов / футов.
Примечание. Увеличение в зависимости от глубины основания и размеров в плане суммируется.
Размеры опоры
На этой вкладке вы вводите размеры фундамента и пьедестала.
Ширина, длина и толщина: определяет габаритные размеры основания
Местоположение нагрузки: определяет смещение от центра основания, к которому приложена осевая нагрузка. Если двухосный анализ НЕ используется, то можно использовать только одно направление.
Размеры постамента: Если бетонный постамент опирается на основание, здесь можно указать его размеры. Размеры px и pz используются для определения мест на всех четырех сторонах, где рассчитываются односторонний сдвиг, двухсторонний сдвиг и изгибающий момент.Если вы введете ненулевую высоту, вы можете выбрать, чтобы вес этой призмы был рассчитан и добавлен как статическая нагрузка. Любые приложенные перекрывающие нагрузки будут исключены из области, определенной как размер основания по осям xx и yy, независимо от указанной высоты призмы.
Примечание. Если опора не определена, то центр опоры будет рассматриваться как поверхность опоры при определении критических мест для проверки сдвига и изгиба.
Учитывать вес опоры при определении: эта опция позволяет пользователю указать, следует ли учитывать собственный вес опоры при определении давления почвы на опору, и отдельно, должен ли собственный вес опоры учитывать учитываться при проверке скольжения, опрокидывания и подъема.
Арматура опоры
На этой вкладке можно указать армирование в каждом направлении основания.
Прикладные ВЕРТИКАЛЬНЫЕ нагрузки
На этой вкладке можно указать осевую нагрузку, приложенную к месту основания, и нагрузку перекрытия, приложенную ко всему размеру основания в плане (за исключением области, обозначенной как основание).
Введите нагрузки с положительным знаком для нисходящего направления.
Примечание! Этот модуль не позволит поднять сетку на опору. Если результат учтенных осевых нагрузок (статическая, динамическая, ветровая и т. Д.) Дает отрицательный знак нагрузки, модуль не будет пересчитывать и сообщит вам, какая комбинация нагрузок привела к чистому подъему.
Прикладные изгибающие нагрузки
Эта вкладка позволяет вводить прикладные моменты.
Прикладные СДВИГАТЕЛЬНЫЕ нагрузки
На этой вкладке можно ввести приложенные поперечные силы.Эти нагрузки действуют в месте расположения пьедестала. Если указана высота основания, сдвиг будет применен на этой высоте и создаст момент на основании, равный поперечной нагрузке * (толщина основания + высота основания).
Сочетания нагрузок – Сервис
Это стандартная вкладка сочетания нагрузок, используемая в Библиотеке проектирования конструкций. Вкладка «Комбинации сервисов» используется для расчета давления грунта, которое сравнивается с допустимым давлением грунта.«Увеличение почвы» – это коэффициент, который может быть определен индивидуально для каждой комбинации нагрузок и применяется к допустимому несущему давлению почвы.
Сочетания нагрузок – с учётом
Это стандартная вкладка сочетания нагрузок, используемая в Библиотеке проектирования конструкций для расчета прочности. Эти сочетания нагрузок используются для расчета моментов и сдвигов в основании для определения напряжений и требуемой арматуры.
Примечание: Модуль General Footing применяет факторные нагрузки к основанию и определяет эксцентриситет, отличный от того, который был определен с использованием эксплуатационных нагрузок для проверки давления грунта.
Вкладка результатов
На этой вкладке представлена сводка всех рассчитанных значений. Сообщаются отношения напряжений, приложенные и допустимые значения и комбинация нагрузок для этих основных значений.
Вкладка “Давление на грунт”
На этой вкладке суммируются расчетные рабочие нагрузки на несущее давление грунта для моментов и сдвигов, приложенных вокруг указанной оси, для каждой комбинации нагрузок.
Устойчивость к опрокидыванию
На этой вкладке представлены расчеты опрокидывания и устойчивости опоры к моменту сопротивления вокруг каждой оси и для каждой комбинации нагрузок. Обратите внимание, что используемые здесь сочетания нагрузок генерируются внутри компании, а НЕ из служебных сочетаний нагрузок, которые вы ввели с целью оценки давления в грунте.
Обратите внимание, что программа настроена на индивидуальный поиск опрокидывающих сил и сил сопротивления.Например, возьмем ситуацию, когда основание подвергается равным и противоположным сдвигам на заданной высоте. Здравый смысл подсказывает, что эти силы нейтрализуют друг друга, и опора не испытывает от них никакого опрокидывающего момента. Но программа рассматривает одну из двух равных и противоположных сил как опрокидывающую силу, а другую – как силу сопротивления. Таким образом, для этих двух сил сообщается чистый опрокидывающий момент, но момент сопротивления ТАКЖЕ учитывает влияние противоположной нагрузки, поэтому учет, используемый для определения коэффициента опрокидывания, является правильным.
Выдвижная планка устойчивости
На этой вкладке представлены расчеты прилагаемой устойчивости опоры к скольжению и сопротивления скольжению в каждом направлении оси и для каждой комбинации нагрузок. Обратите внимание, что используемые здесь сочетания нагрузок генерируются внутри компании, а НЕ из тех комбинаций рабочих нагрузок, которые вы ввели с целью оценки давления на грунт.
Упор для изгиба опоры
На этой вкладке представлена сводная информация о рассчитанном факторизованном моменте нагрузки на всех четырех краях периметра опоры для каждой комбинации нагрузок.Он указывает, вызывает ли названная комбинация нагрузок напряжение на верхней поверхности основания или на нижней.
Примечание. В случаях, когда напряжение возникает в верхней части фундамента, проверка на изгиб будет основываться на предположении, что определенный арматурный мат предусмотрен на верхней поверхности фундамента. Пользователь должен просмотреть результаты и определить, действительно ли для каких-либо комбинаций нагрузок требуется верхний мат из арматуры или основание может быть усилено только нижним матом.
Упор для ножниц
На этой вкладке представлена сводная информация о рассчитанном факторизованном сдвиге нагрузки на всех четырех краях периметра опоры для каждой комбинации нагрузок.

Диаметр арматуры для ленточного фундамента: какую использовать

Зачем армируется ленточный фундамент

Классы арматуры и марки стали

Минимальные диаметры арматуры

Расчет рабочего армирования

Пример расчета стержней для ленточного фундамента

Расчет количества арматуры на фундамент

Калькулятор арматуры

Расчет арматуры

Расчет арматуры для строительства дома

Расчет арматуры для разного типа фундаментов

Арматура для плитного фундамента

Арматура для ленточного фундамента

Онлайн калькулятор ленточного фундамента: расчет арматуры, бетона, опалубки.

Скачать, сохранить результат

Выберите способ сохранения

Информация

Преимущества онлайн калькулятора ленточного фундамента

Задачи, которые решает калькулятора

поделиться и оценить

Смотрите также:

Добавить комментарий

Расчет арматуры на ленточный фундамент

Что учесть при расчете

Калькулятор расчета

Как выбрать арматуру для фундамента: виды, марки, расчет

Виды фундаментной арматуры

Стальная арматура

Пластиковая арматура

Классификация арматуры

Выбор арматуры для ленточного фундамента

Выбор арматуры для плитного фундамента

Определяем требуемое количество материалов

Расчет ленточного основания

Расчет плитного основания

Монтаж армирующего каркаса

Расчет арматуры для ленточного фундамента: инструкция с примерами | 5domov.ru

Конструкция ленточного фундамента

Конструкция армирующего каркаса

Правила расчета арматуры ленточного фундамента

Расчет арматуры ленточного фундамента с примером

Марки арматуры для ленточного фундамента

Заключение

Расчет арматуры на фундамент – калькулятор

Арматура для фундаментной плиты

Пример расчета

Суммарная площадь

Арматура для фундамента ленточного

Как рассчитать количество стали в опоре колонны?

ПРИМЕР:

Приложение Civil Notes: –

Калькулятор арматуры

Что такое арматура?

Размеры арматуры

Как пользоваться калькулятором арматуры?

Стоимость арматуры – пример расчета

График изгиба стержней для опор | Оценка армирования опор

FOUNDATION

вещей, которые инженеры на стройплощадке должны знать об арматуре и стальных стержнях

Проектирование опорной площадки – Руководство по конструкции

> Фундаменты> Общие опоры

Добавить комментарий Отменить ответ
